Шунты для амперметров постоянного тока

Ток измеряется в амперах. Следовательно, амперметр — это инструмент, измеряющий силу тока. Чтобы получить корректные результаты и не повредить прибор, надо знать, как подключить амперметр к электроцепи. Технологические достижения обеспечили создание цифровых амперметров с большой универсальностью и производительностью. С цифровыми приборами устраняются ошибки считывания, так как показания визуализируются цифрами.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Шунт для амперметра своими руками
• Шунт для амперметра – как сделать самому, откалибровать и расширить возможности тестера
• Амперметр постоянного тока под стандартный шунт 75мВ
• Подключение амперметра через шунт. Подбор и расчет устройства
• Китаский вольт-амперметр + шунт
• Как подключить амперметр
• Шунты для амперметра: подключение, применение и изготовление
• Шунт на 10А для амперметра
• Амперметры. Виды и работа. Устройство и применение. Особенности

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Шунтируем амперметр

Шунт для амперметра своими руками

Всем добрый вечер! Хочу поделится методикой изготовления шунта для амперметра в зарядное устройство. Не давно у знакомого в зарядном устройстве перегорел шунт и соответственно сгорел и сам амперметр. И так, нашол вот такой прибор со шкалой от 0 до 50А. Обмотка измерительной головки и контакты не рассчитана на ток в 50А, для применения в нашем ЗУ надо изготовить шунт. Шунт — устройство, которое позволяет электрическому току протекать в обход какого либо участка электрической схемы.

В нашем случае через шунт проходит основной зарядный ток, а через амперметр малая часть, пропорциональная основной величине тока. Для шунта берем обычную канцелярскую скрепку. На упаковке со скрепками было написано «Скрепки никелированные», фото не сделал самой упаковки.

Разгибаем ее, чтоб из нее получился прямой кусочек проволоки… Далее сгибаем кончики проволоки под гайки прибора и прикручиваем их вместе с проводами к амперметру. Для калибровки амперметра нам понадобится регулируемый блок питания от 0 до 20 В с током в 5А, но можно обойтись обычным автомобильным аккумулятором напишу далее , проволочный Вт резистор ПЭВ,.

Все соединяем проводами между собой последовательно и подключаем к блоку питания. Уменьшаем длинну шунта, чтоб стрелка амперметра стала показывать 1А. По шкале амперметра это будет 10А. Далее вместо резистора подключаем лампочку с фары на ближний свет. Проверяем как работает амперметр на больших токах.

После, когда длинна шунта уже нам известна, завернутые под гайку кончики необходимо залудить оловом. После разбираем наш прибор и белым корректором зарисовываем на шкале нули, собираем прибор. Шкала прибора получилась от 0 до 5А вместо А. Если нету под рукой блока питания с регулировкой и проволочного Вт резистора, вместо блока питания можно использовать автомобильный аккумулятор, а вместо резистора лампочку с габаритов задней фары на 15Вт.

При подключении к аккумулятору, ток в цепи будет равен около 1 А, что достаточно для начальной калибровки амперметра. Потом так же можна подключить лампочку с передней фары в режиме ближнего света, для проверки амперметра под большим током. Делаем контрольную поверку мультиметром и прибор можно устанавливать в зарядное. Вот я поделился наглядной методикой изготовления шунта для амперметра в зарядное устройство… Задавайте вопросы если что то не понятно… Удачи всем на дорогах!

А если ситуация немного другая? Вот, например, разобрал я трёхфазный счётчик, в нём три шунта до А переменка , а я хочу замерить ток при запуске двигателя в моей машине , то есть, примерно А на стартер, плюс свечи в это время тоже жрут около 40 А, плюс то-сё, и вот я думаю, как бы их до кучи объединить, эти три шунта, но вот беда, у меня нет амперметра, есть вольтметр на 75 В, стрелочный, рабочий.

Как быть? Выкинуть это всё и пойти купить готовое? Или всё же есть способ? Просто детали есть, а денег — как обычно :. Примитивно, но можно. Проще посчитать по удельному сопротивлению.

Того что есть под рукой. А для расчётов тырнет. Методика подбора шунта для амперметра в целом правильная. Но материал скрепка железная выбран неверно, из-за ТКС температурный коэффициент сопротивления.

Для шунтов надо использовать специализированные сплавы, такие как: константан, манганин. Из распространённых сплавов — нихром применяется в спиралях эл. Правда, в зарядном не так важна абсолютная точность показаний амперметра. Нихром то как раз и не подходит. У него при нагревании сильно меняется сопротивление.

Уж лучше делать из меди. У нихрома ТКС 0,1 меньше в 43 раза! Но удельное сопротивление у нихрома 1,05…1,4 в 70 раз выше чем у меди 0,…0, Отсюда следует, что шунт необходимого сопротивления, из нихрома получится намного меньше по размерам, значит менее мощный, будет сильнее греться. Спасибо, полезная статья! Как то давно делал шунт из нихрмовой провлоки- одна беда нихром не паяется совсем. И незабываем ножичком почистить хорошо место облуживания, я укашлялся парами аспирина пока понял что нужно зачистить.

Само собой, всегда нужно зачищать перед облуживанием любые проводники, если хотим получить более менее нормальное соединение. А какая связь между зачисткой и парами кислоты? Они сами по себе пары очень едкие, и вредные. Я слышал раньше про лужение с таблеткой аспирина но не знал что это к нихрому применимо.

Будем пробовать, спасибо! На шкале прибора, внизу, написано: 75 mV, то есть для отклонения стрелки на всю шкалу необходимо подвести напряжение 0, вольта.

Имея два сила тока и напряжение параметра, с помощью нехитрых формул закон Ома , вычисляем недостающие данные: при токе через шунт 5 А, падение напряжения на нём — 0, В, мощность — 0, Вт. Так что греться он будет, но незначительно. Чтобы не мучаться с подбором сопротивления шунта — сначала его приблизительно настраиваю чтобы амперметр зашкаливал Потом беру подстроечный резистор и включаю его последовательно с амперметром и подстраиваю.

Прочитай — www. Сделал по простому. Закрепил один конец, а вторым тянул по проволоке, пока показания не сошлись с тестером. Потом скрутил в спираль. Скрепка в виду ее малой мощности разогревается до красна, в конечном итоге перегорает, унося с собой в мир иной бошку измерительного прибора. Я сначала жмакнул «поддержать», а потом внимательно посмотрел фото с прибором: внизу есть надпись: 75mV, значит на всю шкалу надо 0, Вольта.

Расчётное сопротивление шунта получается — 0, Ом, мощность при токе 5 А — 0, Вт, 2,5 А — 0, Вт. Так что не разогреется скрепка до красна. Купить машину на Дроме. Зарегистрироваться или войти:. Можно, но можно и опытным путем подобрать…. Нихром прекрасно паяется с таблеткой аспирина. Serjant Нихром прекрасно паяется с таблеткой аспирина. Просто медь даже лакированную аспирин лудит, а тут пока не почистил наглотался. А как же залуживание в аспирине? Лудится хорошо, но воняет сильно.

Я паяю с ортофосфорной кислотой. Серый зверь на столе дает добро! Скрепка большая, там в 3 раза сечение больше. Serjant «около полувольта на прибор» Откуда такая информация?

Можно медной проволокой, но сложно подобрать сечение и длинну…. Отлично, сам бы не придумал и сделаю точно. Отличное решение! Отличное пособие, спасибо!

Шунт для амперметра – как сделать самому, откалибровать и расширить возможности тестера

Модуль предназначен для измерения постоянного тока в одной полярности. Шунт в комплект не входит. Измерение тока и питание модуля возможно от одного источника. При питании модуля напряжением более 20В, рекомендуется установить радиатор, прикрепив его к крепежным отверстиям модуля или наклеив герметиком на интегральный стабилизатор 78M

Хочу поделится методикой изготовления шунта для амперметра в зарядное Обмотка измерительной головки и контакты не рассчитана на ток в 50А, для шунты от счетчика тоже ищи амперметр постоянного тока и мощный .

Амперметр постоянного тока под стандартный шунт 75мВ

Питание от постоянного или переменного тока. Амперметр предназначен для использования со стандартным измерительным шунтом с номинальным падением напряжения 75мВ. Прибор измеряет силу тока в любом необходимом диапазоне в зависимости от шунта, с которым он используется: до 50 Ампер, до 75 Ампер, до Ампер, до Ампер, до Ампер, до Ампер, до Ампер, до Ампер, до Ампер. Амперметр АПТмВ не комплектуется собственным измерительным шунтом! Для заказа амперметра необходимо указать параметры шунта номинальный ток и падение напряжения , с которым предстоит работать амперметру. Прибор будет скалиброван под нужные параметры. Возможно изготовление амперметров переменного тока под шунты с другим номинальным падением напряжения 60 мВ, мВ и др. Допустимо питание как от источника измеряемого тока, так и от независимого источника. Собственное потребление тока прибором составляет менее 20 мА. Встраиваемый цифровой амперметр монтируется в любую приборную панель, щит автоматики.

Подключение амперметра через шунт. Подбор и расчет устройства

Впервые предложен американским изобретателем Эдвардом Вестоном в году [1]. Например, шунты применяются для изменения верхнего предела измерения у амперметров магнитно-электрической системы. При этом необходимое сопротивление шунта рассчитывают по формуле:. Если необходимый предел измерения значительно превосходит номинальный ток амперметра, то этим током в знаменателе можно пренебречь, и тогда формула принимает вид:. Применение шунтов позволяет расширить пределы показаний амперметра за счёт ухудшения разрешающей способности и чувствительности прибора.

Перейти к содержимому. A1ex

Китаский вольт-амперметр + шунт

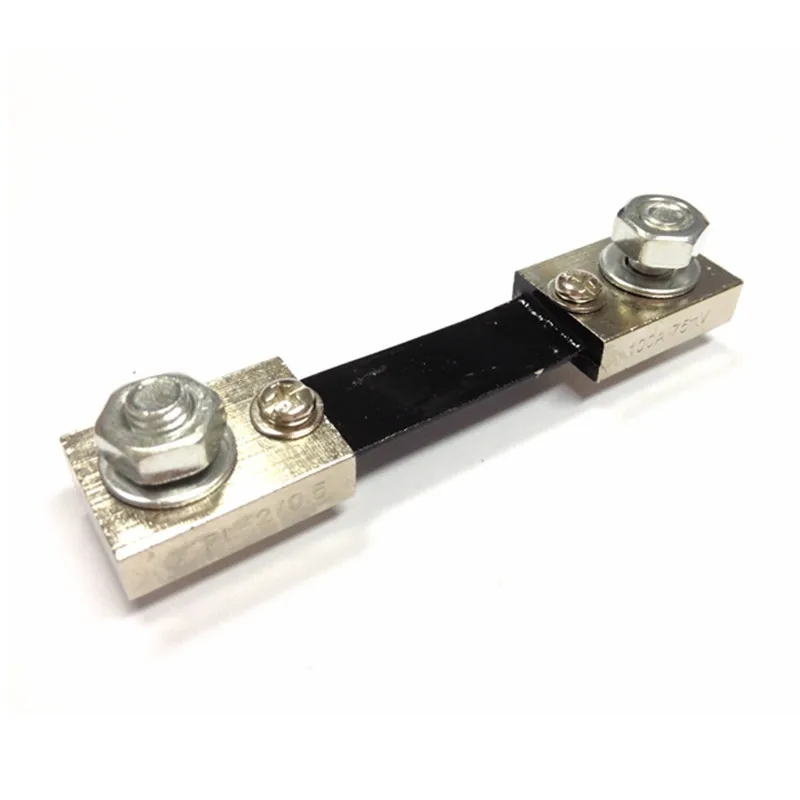

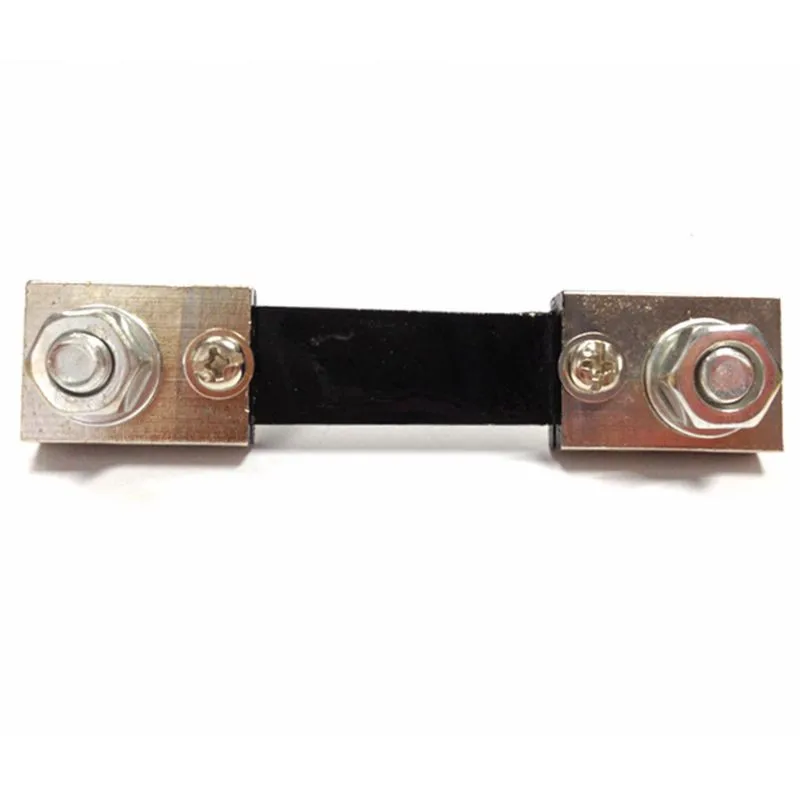

Шунт токовый внутренний 75мВ 10 ампер — это проводник со сверхнизким сопротивлением, или попросту низкоомный резистор. Шунт для амперметра необходим при измерении постоянного тока 10А. Сопротивление шунта составляет мкОм. Номинальное падение напряжения на шунте составляет 75мВ. Материалом проводников шунтов является сплав Манганин МНМц, а материалом токоотводов токовых зажимов — медь. Шунты изготавливаются методом пайки манганиновых проводников и медных токоотводов.

Как подключить амперметр

Измерительные шунты предназначены для преобразования постоянного тока в измерительный сигнал напряжения мВ. Стандартный выход 60 или мВ возможен другой выходной сигнал по запросу. Класс точности 0. Измеряемый ток от 1 до 15 А. Общее описание pdf.

Шунт для амперметра своими руками: зачем нужен, расчет для. Вольтметр/амперметр постоянного тока В и А с шунтом.

Шунты для амперметра: подключение, применение и изготовление

Электрические расчеты. Понятия и формулы. Шунтом называется сопротивление, которое присоединяется параллельно зажимам амперметра параллельно внутреннему сопротивлению прибора , чтобы увеличить диапазон измерений. Измеряемый ток I разделяется между измерительным шунтом rш, Iш и амперметром rа, Iа обратно пропорционально их сопротивлениям.

Шунт на 10А для амперметра

ВИДЕО ПО ТЕМЕ: Шунт для амперметра: устройство, подключение, материалы

Измерительные трансформаторы тока сокращенно трансформаторы тока применяются для расширения пределов измерения амперметров. С помощью измерительных трансформаторов измеряемый переменный ток уменьшается до значения, которое можно измерить амперметром с номинальными пределами шкалы, например 1 или 5 А. Трансформатор тока рис. Измерение тока в электрических цепях производится амперметрами, измерение ЭДС и напряжений — вольтметрами.

Уважаемые клиенты. Фотографии всего процесса:.

Амперметры. Виды и работа. Устройство и применение. Особенности

Амперметр — прибор, замеряющий силу проходящего в электрической цепи тока, который часто бывает немалым. По закону Ома, чтобы пропустить больший ток, амперметр должен иметь как можно меньшее сопротивление. Решение — включение параллельно прибору шунта, обеспечивающего такое низкое значение сопротивления. Шунт — это полосковая линия усиленная дорожка на плате или отрезок провода с достаточно толстым сечением, низкоомная менее 1 Ом катушка или резистор с мощностью от 10 Вт. Он используется, когда, например, амперметр, рассчитанный на ток в 10 А, не может замерить, скажем, амперный ток, потребляемый включёнными в электроцепь источника питания устройствами. А точнее — диапазон замеров по току на этом же амперметре не охватывает такие высокие токи. Кроме закона Ома для участка цепи — её разрыва, в который включён амперметр, — в расчёт берётся и формула Кирхгофа.

Измерение силы тока — достаточно важная процедура для расчета и проверки электрических схем. Если вы создаете прибор с потребляемой мощностью на уровне зарядки для мобильного телефона — для измерения достаточно обычного мультиметра. На большинстве подобных приборов имеется дополнительный разъем для измерения больших величин.

Электронные токовые шунты – новейшее слово в лабораторных измерениях

Электронные токовые шунты – новейшее слово в лабораторных измерениях

Электронные токовые шунты

В статье рассматриваются современные лабораторные средства измерения – электронные токовые шунты, которые применяются в качестве образцовых средств измерений постоянного и переменного тока. Корнеев С.А. АО «ПриСТ»

Шунты токовые предназначены для расширения пределов измерения тока, измерения тока с повышенной точностью и в качестве ограничителей тока. Лабораторные токовые шунты характеризуются стабильным сопротивлением, низким температурным коэффициентом и широким диапазоном сопротивлений. Современные токовые шунты позволяют проводить измерения в цепях постоянного и переменного тока и обеспечивают широкий частотный диапазон. В настоящее время для прецизионных измерений применяются шунты с диапазоном частот до 100 кГц и точностью, которую ранее не могли обеспечить коммерчески доступные технологии производства шунтов.

Обычно, шунты представляют из себя набор низкоиндуктивных мер сопротивления и обеспечивают заявленную точность при номинальной нагрузке. С помощью лабораторных шунтов точные измерения можно выполнять в один этап. Ранее для этих целей требовались более сложные методы с использованием традиционных эталонов-переносчиков переменного и постоянного тока. Типичная схема определения параметров источников питания с использованием шунтов выглядит следующим образом (рис. 1):

Рисунок 1. Структурная схема определения параметров источника питания

ЛАТР – линейный автотрансформатор V1 – вольтметр напряжения питания. V2 – вольтметр для определения выходного тока источника питания. Rи – мера сопротивления — шунт. RН – нагрузка электронная (реостат).

Электронная нагрузка, которая используется для задания определенного значения тока, не обеспечивает образцовой точности и в качестве образцового средства измерений используется токовый шунт. В этом случае, действительное значение тока в измерительной цепи определяется соотношением: I_измi=U_V2/R_И.

Также как и электронные нагрузки, которые пришли на смену механическим реостатам, электронные шунты представляют из себя набор механических мер сопротивления, размещенных в одном лабораторном приборе, электронно-коммутируемых с измерительной цепью. Электронные шунты имеют индикаторы для отображения результатов измерений или выходы для подключения измерительного оборудования.

Рассмотрим несколько вариантов современных лабораторных шунтов.

АКИП-7501 (рис. 2) выполнен в моноблочном корпусе с 4-я входными терминалами на передней панели для подключения к измерительным шунтам. Два гнезда терминала «CURRENT INPUT» (красный/черный) обеспечивают последовательное подключение выбранного сопротивления измерительного шунта к нагрузке. Подключение может быть выполнено при помощи соединителя типа «банан» (4мм) или винтовой клеммой типа «под зажим». Максимальное допустимое значение протекающего тока указано на передней панели прибора над соответствующим терминалом. Переключатель пределов RANGE при помощи 5 клавиш служит для выбора потенциальных выходных клемм VOLTAGE OUTPUT (пределы падения напряжения) и коммутации к цепи встроенного амперметра (4 1/2 разряда). В этом же поле панели осуществляется выбор режима шунта: АС (при активации загорается сигнальная лампа) /DC (лампа не горит). Текущее значение тока на шунте можно измерить с помощью встроенного цифрового амперметра, имеющего 4 1/2 разряда. Подключение шунтов к потенциальному выходу и встроенному амперметру производится при помощи кнопочного переключателя. При этом не обязательно отключать нагрузку от источника тока при переключении предела, т. к. все шунты изолированы друг от друга.

Рисунок 2. Внешний вид токового шунта АКИП-7501

АКИП -7501 обеспечивает прецизионную точность. Предел допускаемой основной погрешности шунта по сопротивлению составляет от 0,01 % до 0,02 % (в зависимости от предела) на постоянном токе и 0,1 % на переменном токе (до 400 Гц). Такая точность обеспечивается передачей единицы измерения от Государственных первичных эталонов по поверочной схеме. Данные шунты внесены в Госреестр СИ и рекомендованы к применению в качестве эталонного оборудования.

Следующая модель электронного токового шунта – PCS-71000 (рис. 3) – новая разработка от компании «GOOD WILL INSTRUMENT».

Рисунок 3. Внешний вид токового шунта PCS-71000

Этот электронный шунт сочетает в себе сразу 3 прибора – многозначную меру сопротивления, амперметр 6 1/2 разряда и вольтметр 6 1/2 разряда. Данный шунт имеет тот же набор прецизионных мер сопротивления, что и его аналог АКИП-7501 – 5 эталонных мер сопротивления 0,001 Ом, 0,01 Ом, 0,1 Ом, 1 Ом, 10 Ом, программно коммутируемых с измерительной цепью. Предел допускаемой основной погрешности шунта по сопротивлению составляет от 0,01 % до 0,02 % на постоянном токе и 0,1 % на переменном токе (до 400 Гц)- аналогично с АКИП-7501. Однако, есть ряд существенных отличий в метрологических и конструктивных параметрах. В отличие от АКИП-7501 шунт PCS-71000 имеет более высокий верхний предел по току 300 А, который разбит на 5 поддиапазонов 300 А, 30 А, 3 А, 300 мА, 30 мА. Диапазоны 3 А, 300 мА, 30 мА имеют один выход, на который программно коммутируются меры сопротивлений. Такое решение, казалось бы, повышает риск выбрать не тот диапазон и вывести прибор из строя, если подать ток, превышающий выбранный предел. Но разработчики предусмотрели ряд защитных функций, которые предотвращают ошибку оператора. Выбор предела по току прибор может осуществлять автоматически, переключая при этом требуемое сопротивление, если ток будет превышать допустимое значение. Высокоамперный выход выведен на заднюю панель. Подключение осуществляется стандартным способом – измерительный провод крепится к клеммам болтовым соединением (рис. 4).

Рисунок . Схема подключения измерительного высокоамперного измерительного кабеля

В результате, шунт PCS-71000 получился более компактный, чем АКИП-7501. Разработчики сделали конструкцию ровно в половину 19” стойки. Таким образом, используя опцию монтажа в 19” стойку можно компактно организовать рабочее место поверителя (рис. 5).

Рисунок 5. Схема монтажа в 19” стойку: одного прибора (сверху) и двух приборов (снизу)

PCS-71000 оснащен полнофункциональными высокоразрядными амперметром и вольтметром. Для вольтметра предусмотрены отдельные входы, рассчитанные на напряжение 600 В для сигнала переменной частоты и до 1000 В постоянного напряжения. Индикаторы тока и напряжения имеют 6 1/2 разряда и могут использоваться для проведения комплексного тестирования параметров источников питания.

На рис. 6 представлена типовая схема подключения шунта в режиме тестирования источника питания.

Измерение напряжения на клеммах нагрузки Измерение напряжения на клеммах источника Измерение тока

Рисунок 6. Схема включения PCS-71000 при тестировании источника питания

Помимо встроенного амперметра, для проведения прецизионных измерений в PCS-71000 предусмотрен потенциальный выход, аналогично с АКИП-7501. Встроенные вольтметр и амперметр имеют настройки, как и более функциональные средства измерений – универсальные вольтметры. При считывании показаний пользователь может задать число усреднений, выбрать разрядность индикатора, а также настроить скорость отображения результатов измерений на индикаторе.

Также, большим плюсом шунта является наличие интерфейсов дистанционного управления. PCS-71000 имеет интерфейсы USB и GPIB, что позволяет его использовать в автоматизированных измерительных системах.

Все шунты характеризуются коэффициентом мощности. С повышением протекающего через шунт тока, изменяется его номинальное сопротивление. Конструктив и типы используемых компонентов в данных моделях разные, но зависимость изменения сопротивления от мощности в обеих моделях линейная, и не превышает пределов допускаемой основной погрешности шунта по сопротивлению.

Для точных электроизмерений немаловажное значение имеют не только технические характеристики СИ, но и соединительные кабели, как самостоятельный элемент схем коммутации при тестировании. В области электроизмерений подход к конструкции кабельной сборки или перехода должен осуществляться исходя из специфики и условий его применения. Компания «ПриСТ» рекомендует пользоваться измерительными проводами только известных торговых марок, таких как Pomona, США. Американская компания Pomona, имеющая более чем 50-летний опыт в производстве аксессуаров к измерительным приборам учитывает все современные требования к такой продукции, а в производстве использует только высококачественные материалы. Для обеспечения предела диапазона по току до 250 А предлагается опция специального высокостабильного по сопротивлению кабеля (рис. 7).

Рисунок 7. Кабель для подключения нагрузки до 250 А производства Pomona (США)

Электронные токовые шунты АКИП-7501 и PCS-71000 являются новейшими разработками в области точных электроизмерений и обладают всеми достоинствами современных лабораторных средств измерений:

У нас представлены товары лучших производителей

ПРИСТ предлагает оптимальные решения измерительных задач.

У нас вы можете купить осциллограф, источник питания, генератор сигналов, анализатор спектра, калибратор, мультиметр, токовые клещи, поверить средства измерения или откалибровать их. Также мы поставляем паяльно-ремонтное оборудование, антистатический инструмент, промышленную мебель. Мы имеем прямые контракты с крупнейшими мировыми производителями измерительного оборудования, благодаря этому можем подобрать то оборудование, которое решит Ваши задачи. Имея большой опыт, мы можем рекомендовать продукцию следующих торговых марок:

АКИП™ (Россия)

В каталоге: 1907

APPA Technology Corporation (Тайвань)

В каталоге: 171

Good Will Instrument Co., Ltd. (Тайвань)

В каталоге: 564

Электронные токовые шунты для измерений с высокой точностью

Корнеев Сергей — [email protected]

№ 5’2014

PDF версия

В статье рассматриваются современные лабораторные средства измерения — электронные токовые шунты, которые применяются в качестве образцовых средств измерений постоянного и переменного тока.

Современные токовые шунты (ТШ) позволяют проводить измерения в цепях постоянного и переменного тока и обеспечивают широкий частотный диапазон. В настоящее время для прецизионных измерений применяются шунты с диапазоном частот до 100 кГц и точностью, которую ранее не могли обеспечить коммерчески доступные технологии их производства.

Обычно шунты представляют собой набор низкоиндуктивных мер сопротивления и обеспечивают заявленную точность при номинальной нагрузке. Лабораторные ТШ характеризуются стабильным сопротивлением, низким температурным коэффициентом и широким диапазоном сопротивлений. С их помощью точные измерения можно выполнять в один этап. Ранее для этих целей требовались более сложные методы с использованием традиционных эталонов‑переносчиков переменного и постоянного тока. Типичная схема определения параметров источников питания с использованием ТШ приведена на рис. 1.

Рис. 1. Структурная схема определения параметров источника питания:
ЛАТР — линейный автотрансформатор; V1 — вольтметр напряжения питания;
V2 — вольтметр для определения выходного тока источника питания;
RИ — мера сопротивления — шунт; RН — нагрузка электронная (реостат)

Электронная нагрузка, которая используется для задания определенного значения тока, не обеспечивает образцовой точности, поэтому в качестве образцового средства измерений используется ТШ. В этом случае действительное значение тока в измерительной цепи определяется соотношением:

I_измi = U_V2/R_И.

Так же, как и электронные нагрузки, которые пришли на смену механическим реостатам, электронные шунты представляют собой набор механических мер сопротивления, размещенных в одном лабораторном приборе и электронно-коммутируемых с измерительной цепью. Электронные шунты имеют индикаторы для отображения результатов измерений или выходы для подключения измерительного оборудования.

Рассмотрим несколько вариантов современных лабораторных ТШ.

АКИП‑7501 (рис. 2) выполнен в моноблочном корпусе с четырьмя входными терминалами на передней панели для подключения к измерительным шунтам. Два гнезда терминала CURRENT INPUT (красный/черный) обеспечивают последовательное подключение выбранного сопротивления измерительного шунта к нагрузке. Подключение может быть выполнено при помощи соединителя типа «банан» (4 мм) или винтовой клеммой типа «под зажим». Максимальное допустимое значение протекающего тока указано на передней панели прибора над соответствующим терминалом. Переключатель пределов RANGE при помощи пяти клавиш служит для выбора потенциальных выходных клемм VOLTAGE OUTPUT (пределы падения напряжения) и коммутации к цепи встроенного амперметра (4,5 разряда). В этом же поле панели осуществляется выбор режима шунта: АС (при активации загорается сигнальная лампа) или DC (лампа не горит). Текущее значение тока на шунте можно измерить с помощью встроенного цифрового амперметра, имеющего 4,5 разряда. Подключение ТШ к потенциальному выходу и встроенному амперметру производится при помощи кнопочного переключателя. При этом не обязательно отключать нагрузку от источника тока при переключении предела, так как все шунты изолированы друг от друга.

Рис. 2. Внешний вид токового шунта АКИП 7501

АКИП‑7501 обеспечивает прецизионную точность. Предел допускаемой основной погрешности ТШ по сопротивлению составляет 0,01–0,02% (в зависимости от предела) на постоянном токе и 0,1% на переменном (до 400 Гц). Такая точность обеспечивается передачей единицы измерения от Государственных первичных эталонов по поверочной схеме. Данные шунты внесены в Госреестр СИ и рекомендованы к применению в качестве эталонного оборудования.

Следующая модель электронного ТШ — PCS‑71000 (рис. 3) — является новой разработкой компании Good Will Instrument (Тайвань).

Рис. 3. Внешний вид токового шунта PCS 71000

Этот электронный шунт сочетает в себе сразу три прибора — многозначную меру сопротивления, амперметр 6 1/2 разряда и вольтметр 6 1/2 разряда. Данный ТШ имеет тот же набор прецизионных мер сопротивления, что и его аналог АКИП‑7501, — пять эталонных мер 0,001, 0,01, 0,1, 1, 10 Ом, программно коммутируемых с измерительной цепью. Предел допускаемой основной погрешности шунта по сопротивлению также составляет 0,01–0,02% на постоянном токе и 0,1% на переменном (до 400 Гц). Однако есть ряд существенных отличий в метрологических и конструктивных параметрах. Например, шунт PCS‑71000 имеет более высокий верхний предел по току 300 А, который разбит на пять поддиапазонов — 300, 30 и 3 А, 300 и 30 мА.  Диапазоны 3 А, 300 и 30 мА имеют один выход, на который программно коммутируются меры сопротивлений. Такое решение, казалось бы, повышает риск выбрать ошибочно диапазон и вывести прибор из строя, если подать ток, превышающий выбранный предел. Но разработчики предусмотрели ряд защитных функций, которые предотвращают ошибку оператора. Выбор предела по току прибор может осуществлять автоматически, переключая при этом требуемое сопротивление, если ток будет превышать допустимое значение. Высокоамперный выход выведен на заднюю панель. Подключение осуществляется стандартным способом: измерительный провод крепится к клеммам болтовым соединением (рис. 4).

Рис. 4. Схема подключения высокоамперного измерительного кабеля

В результате ТШ PCS‑71000 получился более компактным, чем АКИП‑7501. Разработчики сделали конструкцию ровно в половину 19″ стойки. Это позволяет сэкономить место на рабочем столе оператора (рис. 5).

Рис. 5. Схема монтажа в 19″ стойку:
а) одного прибора;
б) двух приборов

PCS‑71000 оснащен полнофункциональными высокоразрядными амперметром и вольтметром. Для вольтметра предусмотрены отдельные входы, рассчитанные на напряжение 600 В для сигнала переменной частоты и до 1000 В постоянного напряжения. Индикаторы тока и напряжения имеют 6,5 разряда и могут использоваться для проведения комплексного тестирования параметров источников питания.

На рис. 6 представлена типовая схема подключения шунта в режиме тестирования источника питания.

Рис. 6. Схема включения PCS 71000 при тестировании источника питания

Помимо встроенного амперметра, для проведения прецизионных измерений в PCS‑71000 предусмотрен потенциальный выход (аналогично с АКИП‑7501). Встроенные вольтметр и амперметр имеют настройки, как и более функциональные средства измерений — универсальные вольт-метры. При считывании показаний пользователь может задать число усреднений, выбрать разрядность индикатора, а также настроить скорость отображения результатов измерений на индикаторе.

Кроме того, большим плюсом этого ТШ является наличие интерфейсов дистанционного управления USB и GPIB, что позволяет его использовать в автоматизированных измерительных системах.

Все ТШ характеризуются коэффициентом мощности. С повышением протекающего через них тока изменяется его номинальное сопротивление. Конструктив и типы используемых компонентов в данных моделях разные, но зависимость изменения сопротивления от мощности в обеих моделях линейная и не превышает пределов допускаемой основной погрешности шунта по сопротивлению.

Для точных электроизмерений немаловажное значение имеют не только технические характеристики СИ, но и соединительные кабели — как самостоятельный элемент схем коммутации при тестировании. В области электроизмерений подход к конструкции кабельной сборки или перехода должен осуществляться исходя из специфики и условий его применения. Компания «ПриСТ» рекомендует пользоваться измерительными проводами только известных торговых марок, таких как Pomona (США). Компания Pomona, имеющая более чем 50‑летний опыт в производстве аксессуаров к измерительным приборам, учитывает все современные требования к такой продукции, а в производстве использует только высококачественные материалы. Для обеспечения предела диапазона по току до 250 А предлагается опция специального высокостабильного по сопротивлению кабеля.

Электронные ТШ АКИП‑7501 и PCS‑71000 являются новейшими разработками в области точных электроизмерений и обладают всеми достоинствами современных лабораторных средств измерений, такими как:

• высокая точность измерений;
• компактное исполнение;
• универсальность и многофункциональность;
• возможность дистанционного управления (PCS‑71000).

Измеритель мощности

— Нужны некоторые сведения о шунтах для амперметров

Спросил 6 лет, 8 месяцев назад

Изменено 6 лет, 8 месяцев назад

Просмотрено 343 раза

\$\начало группы\$

Итак, я купил этот дешевый цифровой амперметр, который может измерять ток от 0 до 100 А:

http://www. ebay.com/itm/141196910898

Я буду использовать его с моим LM317 (макс. 1,5 А). В наличии осталась только версия 0-100А. Каким бы глупым я ни был, я мало читал об амперметрах, так как сначала подумал, что это похоже на мультиметр, разорвал цепь, вставил амперметр, и все готово, но когда я получил амперметр, я заметил, насколько он мал. это действительно было моей первой мыслью было

(НЕЛЬЗЯ, чтобы эта маленькая штука могла пропустить через себя 100А, не расплавившись).

Итак, после небольшого поиска в Интернете, я обнаружил, что вам нужна эта штука, называемая «шунт». Там, где я живу, шунты довольно дороги, и если я закажу их на ebay (китай), мне придется ждать целую вечность. он должен прибыть из-за медленной доставки.

Я искал разные способы сделать свой собственный шунт, но я не мог в этом разобраться, так что есть ли другое решение для меня, чтобы подключить этот счетчик, чтобы он мог показывать до 1,5 А без шунта? Или кто-нибудь знает хорошее пошаговое руководство, в котором показано, как его сделать? Ваше здоровье.

• шунт
• измеритель мощности

\$\конечная группа\$

1

\$\начало группы\$

Та штука, которую вы приобрели, вероятно (я говорю «вероятно, потому что информации там нет») вольтметр, который показывает 0–100 для 0–50 мВ.

Поскольку LM317 не может работать 1А в любом случае, было немного глупо с твоей стороны купить счетчик на 100А. Все, что он мог бы сделать, это отображать от 0,0 до 1,0, что составляет менее 10% от чтения в разрешении.

Вы можете использовать резистор на входе 50 м\$\Омега\$ (а не 1/100 от этого), чтобы отображать 0-1 А (обязательно прочитайте и следуйте схемам подключения в рекламе на eBay, которые показывают шунт на стороне с низким уровнем перед подачей питания). Он должен быть подключен по схеме Кельвина — по внешним проводам течет сильный ток, внутренние провода идут к счетчику:

Если вы не можете найти резистор такого номинала, вы можете сделать действительно паршивые 50 м\$\ Резистор Omega\$ с медным проводом AWG 30 длиной около 6 дюймов. Он будет меняться, в частности, в зависимости от температуры. Переместите одну из точек соединения вдоль провода, пока она не совпадет с вашим мультиметром при 1 А или около того.

Вы можете найти перемычки на измерителе, чтобы добавить или переместить положение десятичной точки.

\$\конечная группа\$

19

\$\начало группы\$

Лучший ответ — приобрести настоящий мультиметр. Вы действительно не должны ожидать, что что-то, что стоит 3,35 доллара, сделает то, что может сделать даже посредственный мультиметр за 20 долларов.

Однако, отвечая на ваш вопрос, шунт — это просто резистор. Резисторы преобразователи тока в напряжение по закону Ома:

  Вольты = Ампер * Ом

Конечно, здесь есть компромисс. Как правило, вы хотите, чтобы измерение возмущало то, что вы измеряете, как можно меньше. В этом случае напряжение на шунте является напряжением, снимаемым с устройства. Вы делаете сопротивление низким, чтобы минимизировать это напряжение. С другой стороны, слишком низкое напряжение трудно измерить точно или с небольшим шумом.

В большинстве обычных амперметров используется шунт, который создает около 100 мВ при любом токе полной шкалы. Это не так уж сложно измерить с точностью до трех цифр, особенно когда вы заставляете пользователя вручную регулировать смещение нуля для вас.

При больших токах, таких как 100 А, обычно используется другой метод. Это связано с тем, что при настройке шунта примерно на одно и то же результирующее напряжение мощность, которую должен рассеивать шунт, пропорциональна напряжению. 100 А при 100 мВ составляет 10 Вт. Для этого потребуется преднамеренный мощный резистор, и тогда вам придется беспокоиться об изменении сопротивления в зависимости от температуры.

Сильные токи создают вокруг себя магнитное поле, достаточное для того, чтобы его можно было измерить вместо того, чтобы пытаться вызвать преднамеренное падение напряжения. Таким образом, сильноточные измерители обычно представляют собой просто толстый провод с датчиком эффекта Холла поблизости. Однако маловероятно, что это то, что находится в вашем метре за 3,35 доллара.

\$\конечная группа\$

2

Твой ответ

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Расширение диапазона амперметра

26 апреля 2021 г.

Существуют различные типы амперметров, используемых в измерительных системах для измерения тока.

• Тип с подвижным магнитом — используется для измерения как постоянного, так и переменного тока
• Тип с подвижной катушкой с постоянным магнитом (PMMC) — используется только для измерений постоянного тока
• Электродинамометрический тип — используется для измерения как постоянного, так и переменного тока
• Тип выпрямителя — используется для измерения как постоянного, так и переменного тока

Но каждый прибор имеет свой диапазон измерений. Например, амперметр с подвижной катушкой может измерять токи от 0 до 100 мА. Таким образом, невозможно измерить большие токи, превышающие диапазон измерения прибора. Поэтому необходимо довести эти большие токи до значения, находящегося в пределах диапазона прибора.

Для расширения диапазона амперметров используются устройства шунтирования или трансформаторы тока. Шунты используются для измерений постоянного и переменного тока, в то время как трансформаторы тока используются только для измерительных приборов переменного тока. Исходя из этого, диапазон амперметра с подвижной катушкой можно расширить с помощью шунтов, а диапазон амперметра с подвижным железом можно расширить с помощью шунтов или трансформатора тока.

Расширение диапазона амперметра с помощью шунтов:

Шунт в измерительном приборе относится к низкоомному сопротивлению, которое подключается параллельно основному амперметру, как показано ниже. Он действует как отвод, и через него будет проходить максимальный процент измеряемого тока.

Основные требования к конструкции шунтов:

Основные требования к конструкции шунтов следующие:

• Температурный коэффициент шунта и инструментальной катушки должен быть по возможности равным и должен быть очень низким. .
• Поскольку максимальный процент тока отводится через шунты, они не должны выделять избыточное тепло.
• Их сопротивление не зависит от времени.
• В случае приборов переменного тока постоянная времени шунта и катушки прибора должны быть равны.
• Они должны иметь низкую термоЭДС с медью.

Let,

• I _m = Ток полного отклонения основного счетчика
• I _sh = Ток через шунт
• R _м = внутреннее сопротивление основного счетчика
• R _ш = сопротивление шунта
• I = измеряемый ток
• м = множитель

Поскольку шунт подключен параллельно базового счетчика падение напряжения на шунте будет таким же, как у базового счетчика.

∴ I _м R _м = I _ш R _ш …(1)

I = I _м + I _ш (Из рисунка)

I _ш = I — I _м . ..(2)

Подставляя уравнение 2 в 1 получаем, Отношение I

_{и I} m называется повышающим коэффициентом m.

т. е. m = I/I _m …(4).

Подставляя уравнение 4 в 3 получаем, Отклонение счетчика θ прямо пропорционально току счетчика I _м .

т. е. θ ∝ I _m ∝ I

     Таким образом, отклонение счетчика прямо пропорционально измеряемому полному току. Таким образом, подключив надлежащее значение шунта и откалибровав шкалу измерителя в единицах m × I _м = I диапазон амперметра может быть расширен.

Многодиапазонные амперметры :

Диапазон амперметра можно расширить с помощью шунта. Следовательно, добавив несколько шунтов, его можно использовать в качестве многодиапазонного амперметра, и такое устройство показано ниже.

Он состоит из трех шунтов R _ш2 , R _ш3 и R _ш4 , которые можно использовать для трех различных диапазонов тока I ₁ , I ₂ и I ₃ соответственно. Пусть коэффициенты умножения токов шунта I ₁ , I ₂ и I ₃ будут m ₁ , m ₂ и m ₃ соответственно. Таким образом,

Методы снижения погрешностей из-за изменений температуры в приборах, подключенных к шунту:

Ошибки из-за изменений температуры в приборах, подключенных к шунту, в основном возникают по следующим причинам. Они есть,

• Температура подвижной катушки и шунта не совпадают.
• Подвижная катушка и шунт изготовлены из разных материалов. Значит, у них разные коэффициенты.

Следовательно, чтобы уменьшить температурные погрешности, подвижная катушка и шунт должны быть изготовлены из одного и того же материала (который имеет пренебрежимо малый температурный коэффициент) и должны поддерживаться почти при одинаковой температуре, что является трудной задачей. задача.

На практике подвижная катушка состоит из манганина, а шунт — из манганина. Резистор из манганина с сопротивлением, намного превышающим сопротивление подвижной катушки, соединен последовательно с подвижной катушкой, как показано на рисунке ниже. Этот последовательный резистор называется шунтирующим резистором.

Из-за изменений температуры сопротивление подвижной катушки (R _м ) будет меняться. Но это изменение не влияет на ток, протекающий через счетчик, потому что изменение сопротивления весьма незначительно по сравнению с полным сопротивлением цепи подвижной катушки (R _m + R _sw ) [∵ R _sw (заглушающий резистор) >> R _m ]. Следовательно, изменение доли тока, делящегося на счетчик и шунт, не будет заметным при изменении температуры.

Расширение диапазона амперметра с использованием трансформатора тока :

Для более высоких номинальных токов шунты не используются для движущихся железных инструментов. Шунты имеют ошибки частоты, а индуктивное сопротивление шунта и индуктивное сопротивление катушки очень малы и высоки соответственно. Таким образом, трансформаторы тока широко используются для приборов переменного тока, потому что большинство устройств типа подвижного железа обычно используются для измерений переменного тока.

Вторичная обмотка трансформаторов тока в основном рассчитана на 5 А независимо от номиналов первичной обмотки. Амперметр подключен на вторичной стороне, а трансформатор тока, который используется для расширения диапазона амперметра, показан на рисунке ниже.

Canadian Shunt Industries — Шунты для амперметров постоянного тока — Разъединители с плавкими предохранителями для электросвязи

	Шунты амперметра постоянного тока
	Для просмотра следующих PDF-файлов необходимо иметь Adobe Acrobat Reader установлен как подключаемый модуль Стандартные шунты доступны с любым номиналом в милливольтах. 25 мВ — 50 мВ — 60 мВ — 75 мВ — 100 мВ — 150 мВ ·  Мы можем сертифицировать шунты любого производителя с погрешностью ± 0,1% в соответствии с NRC, N.I S.T., S.I. ·  Наши LA, LB и LC шунты изготовлены в соответствии с военными спецификациями США. A-A-55524, который заменяет MIL-S-61B. 903:30 ·  Мы можем поставить калиброванные провода (0,065 Ом) длиной 5 футов для подключения шунтов к аналоговым панельным измерителям. Шунты на основании   Тип LA — Легкий — от 5 до 150 А, 50 и 100 мВ      Тип LB — Легкий — от 170 до 600 А, 50 и 100 мВ     Тип LC — 5 – 5 150 Ампер, 1,0 9025      Тип LC — Легкий — от 800 до 1,0 900 мВ и 1,0 25 мВ0283 Тип C — распределительный щит — от 1 до 500 ампер, 50 и 100 мВ Тип Лаборатория — Лабораторный портативный — от 10 до 1000 ампер, 50 и 100 МВ Тип GB — WESCHLER — от 10 до 1000 ампер, 50 и и и и тип GB — WESCHLER — от 10 до 1000 ампер, 50 и и и Тип. 100 мВ Шинопроводы — стержневые шунты   Тип A — цельный концевой блок — от 1 500 до 6 000 А, 50 и 100 мВ     Тип R — конструкция с несколькими ребрами — от 1 000 до 2 000 А, 50 и 100 мВ   9 от 300 до 1000 А, 50 и 100 мВ     Тип G — конструкция с несколькими ребрами — от 3000 до 10 000 А, 50 и 100 мВ Шунты типа 860, разработанные в соответствии с требованиями DIN Запросить размеры (905) 294-5274   Тип 860 A — сплошной концевой блок — от 1 до 150 А, 60 и 150 мВ      Тип 860 B — сплошной концевой блок — от 151 до 2500 А, 60 и 150 мВ до 15 000 ампер, 60 и 150 мВ Шунты, монтируемые на радиаторе Тип TMH до 200 Вт — диссипация от 0,03 до 0,0015 Ом Тип THA до 400 Вт — диссипация от 0,1 до 0,0175 Ом Тип THB до 400 Вт — дискация от 0,03 до 0,0001 Ох. Шунты без основания Тип G — распределительный щит — от 75 до 2500 А, 50 и 100 мВ Тип V — распределительный щит — от 15 до 600 А, 50 и 100 мВ Тип E — распределительный щит — от 300 до 1200 ампер, 50 и 100 мВ Тип F — распределительный щит — от 100 до 600 ампер, от 50 и 100 мВ Тип FL — переключатель от 1000 до 3000, 50 и 100 мВ Печатная плата и регулируемые шунты   Тип печатной платы — от 10 до 150 А, 50 мВ   Тип PCS — от 10 до 75 А, 50 мВ Тип AS — от 35 до 140 А, 50 мВ Индивидуальные шунты до 50 000 А   Отправьте нам свои спецификации, используя форму анкеты. alexxlab Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Прост Радио Разное Своими руками Советы Схем Схемы Транзист Транзисторы Электрон Электроника
