Раздел 1. Общие правила

Глава 1.3. Выбор проводников по нагреву, экономической плотности тока и по условиям короны

Выбор сечений проводников по нагреву

1.3.2. Проводники любого назначения должны удовлетворять требованиям в отношении предельно допустимого нагрева с учетом не только нормальных, но и послеаварийных режимов, а также режимов в период ремонта и возможных неравномерностей распределения токов между линиями, секциями шин и т. п. При проверке на нагрев принимается получасовой максимум тока, наибольший из средних получасовых токов данного элемента сети.

1.3.3. При повторно-кратковременном и кратковременном режимах работы электроприемников (с общей длительностью цикла до 10 мин и длительностью рабочего периода не более 4 мин) в качестве расчетного тока для проверки сечения проводников по нагреву следует принимать ток, приведенный к длительному режиму. При этом:

1) для медных проводников сечением до 6 мм², а для алюминиевых проводников до 10 мм

2 ток принимается как для установок с длительным режимом работы;

2) для медных проводников сечением более 6 мм², а для алюминиевых проводников более 10 мм² ток определяется умножением допустимого длительного тока на коэффициент

, где Т_ПЕ — выраженная в относительных единицах длительность рабочего периода (продолжительность включения по отношению к продолжительности цикла).

1.3.4. Для кратковременного режима работы с длительностью включения не более 4 мин и перерывами между включениями, достаточными для охлаждения проводников до температуры окружающей среды, наибольшие допустимые токи следует определять по нормам повторно — кратковременного режима (см. 1.3.3). При длительности включения более 4 мин, а также при перерывах недостаточной длительности между включениями наибольшие допустимые токи следует определять как для установок с длительным режимом работы.

1.3.5. Для кабелей напряжением до 10 кВ с бумажной пропитанной изоляцией, несущих нагрузки меньше номинальных, может допускаться кратковременная перегрузка, указанная в табл. 1.3.1.

1.3.6. На период ликвидации послеаварийного режима для кабелей с полиэтиленовой изоляцией допускается перегрузка до 10%, а для кабелей с поливинилхлоридной изоляцией до 15% номинальной на время максимумов нагрузки продолжительностью не более 6 ч в сутки в течение 5 сут., если нагрузка в остальные периоды времени этих суток не превышает номинальной.

На период ликвидации послеаварийного режима для кабелей напряжением до 10 кВ с бумажной изоляцией допускаются перегрузки в течение 5 сут. в пределах, указанных в табл. 1.3.2.

Таблица 1.3.1. Допустимая кратковременная перегрузка для кабелей напряжением до 10 кВ с бумажной пропитанной изоляцией

Коэффициент предварительной нагрузки	Вид прокладки	Допустимая перегрузка по отношению к номинальной в течение, ч
		0,5	1,0	3,0
0,6	В земле	1,35	1,30	1,15
	В воздухе	1,25	1,15	1,10
	В трубах (в земле)	1,20	1,0	1,0
0,8	В земле	1,20	1,15	1,10
	В воздухе	1,15	1,10	1,05
	В трубах (в земле)	1,10	1,05	1,00

Таблица 1. 3.2. Допустимая на период ликвидации послеаварийного режима перегрузка для кабелей напряжением до 10 кВ с бумажной изоляцией

Коэффициент предварительной нагрузки	Вид прокладки	Допустимая перегрузка по отношению к номинальной при длительности максимума, ч
		1	3	6
0,6	В земле	1,5	1,35	1,25
	В воздухе	1,35	1,25	1,25
	В трубах (в земле)	1,30	1,20	1,15
0,8	В земле	1,35	1,25	1,20
	В воздухе	1,30	1,25	1,25
	В трубах (в земле)	1,20	1,15	1,10

Для кабельных линий, находящихся в эксплуатации более 15 лет, перегрузки должны быть понижены на 10%.

Перегрузка кабельных линий напряжением 20-35 кВ не допускается.

1.3.7. Требования к нормальным нагрузкам и послеаварийным перегрузкам относятся к кабелям и установленным на них соединительным и концевым муфтам и концевым заделкам.

1.3.8. Нулевые рабочие проводники в четырехпроводной системе трехфазного тока должны иметь проводимость не менее 50% проводимости фазных проводников; в необходимых случаях она должна быть увеличена до 100% проводимости фазных проводников.

1.3.9. При определении допустимых длительных токов для кабелей, неизолированных и изолированных проводов и шин, а также для жестких и гибких токопроводов, проложенных в среде, температура которой существенно отличается от приведенной в 1.3.12-1.3.15 и 1.3.22, следует применять коэффициенты, приведенные в табл. 1.3.3.

Таблица 1.3.3. Поправочные коэффициенты на токи для кабелей, неизолированных и изолированных проводов и шин в зависимости от температуры земли и воздуха

Условная температура среды, °С	Нормированная температура жил, °С	Поправочные коэффициенты на токи при расчетной температуре среды, °С
		-5 и ниже	0	+5	+10	+15	+20	+25	+30	+35	+40	+45	+50
15	80	1,14	1,11	1,08	1,04	1,00	0,96	0,92	0,88	0,83	0,78	0,73	0,68
25	80	1,24	1,20	1,17	1,13	1,09	1,04	1,00	0,95	0,90	0,85	0,80	0,74
25	70	1,29	1,24	1,20	1,15	1,11	1,05	1,00	0,94	0,88	0,81	0,74	0,67
15	65	1,18	1,14	1,10	1,05	1,00	0,95	0,89	0,84	0,77	0,71	0,63	0,55
25	65	1,32	1,27	1,22	1,17	1,12	1,06	1,00	0,94	0,87	0,79	0,71	0,61
15	60	1,20	1,15	1,12	1,06	1,00	0,94	0,88	0,82	0,75	0,67	0,57	0,47
25	60	1,36	1,31	1,25	1,20	1,13	1,07	1,00	0,93	0,85	0,76	0,66	0,54
15	55	1,22	1,17	1,12	1,07	1,00	0,93	0,86	0,79	0,71	0,61	0,50	0,36
25	55	1,41	1,35	1,29	1,23	1,15	1,08	1,00	0,91	0,82	0,71	0,58	0,41
15	50	1,25	1,20	1,14	1,07	1,00	0,93	0,84	0,76	0,66	0,54	0,37	–
25	50	1,48	1,41	1,34	1,26	1,18	1,09	1,00	0,89	0,78	0,63	0,45	–

Новостной канал Элек. ру в Телеграм
Актуальные новости, обзоры и публикации портала в удобном формате.

Подписаться

Какие бывают сечения проводов и кабелей?

Сечение токоведущей части любого выпускаемого вида кабельной продукции является одним из самых важных его характеристик. При этом, если изоляционные свойства кабеля относятся больше к месту прокладки, типу монтажа и рабочему напряжению, то сечение — это величина, от которой напрямую зависит величина нагрузки на эту сеть, то есть мощность подключаемого оборудования. Этот параметр учитываться должен при организации и проектировании абсолютно любого типа проводки, будь то промышленные объекты или же частные жилые помещения. Для всех видов электрооборудования предусмотрены стандартные сечения проводов и кабелей. Оно измеряется в мм² и высчитывается по диаметру токоведущей жилы, так же как и площадь окружности.

• Стандартный ряд сечений
• Полезно знать

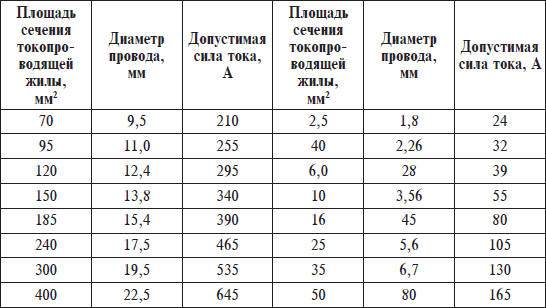

Стандартный ряд сечений

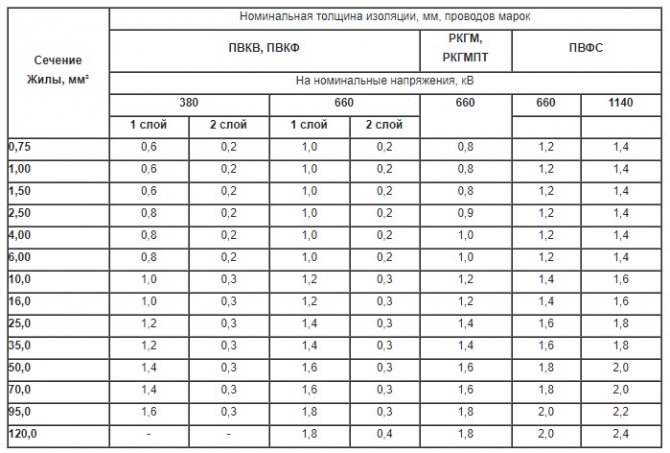

Существует стандартный ряд сечений жил, выпускаемый заводами изготовителями кабельной продукции: 0,5; 0,75; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 800; 1000; 1200; 1600 кв. мм. При этом максимальное сечение токопроводящей жилы может достигать 6000 мм.кв. (кабель КСВДСП-6000).

Важно отметить, что минимальная величина для алюминиевого кабеля составляет 2,5 мм². Это связано с низкой прочностью данного металла, так как количество изгибов до момента преломления у него значительно меньше чем у меди, то есть он легко может сломаться в местах присоединения, во время монтажа.

Полезно знать

Для частных домов и квартир, где применяется линейное напряжение 0,4 кВ и соответственно фазное 220 В чаще всего применяется провод сечением от самого минимального значения: 2,5 — алюминий и 1,5 мм.кв. медь. В основном такие стандартные токоведущие жилы подходят для цепей освещения.

Все остальные сечения и соответственно их диаметры зависят от мощности и, естественно, тока в цепях бытового электрооборудования. Для определения сечения, необходимого для монтажа электропроводки ниже приведена таблица. По ней, зная суммарную мощность электрических приборов, подключаемых к данной сети, с легкостью можно найти нужный размер жил.

При этом рекомендуется все же выбирать сечение немного с запасом, то есть ближайшее большее стандартное значение. Например, напряжение в сети однофазное 220 Вольт и у владельца помещения есть необходимость запитать приборы мощностью, допустим, 7 кВт. Согласно таблице нет такой мощности, а есть 5,9 и 8,3 кВт. Для медной проводки понадобится кабель с сечением жилы 4 мм². Если бюджет ограничен и стоит задача выполнить проводку из алюминия, то ближайший больший указный в таблице параметр будет 7,9 кВт, что соответствует жиле 6 мм².

Также можно комбинировать провода разного сечения, например от вводного автомата до распределительной коробки больше, а потом когда происходит разводка по группам электропотребителей или же по светильникам, то можно проложить провод меньшего размера. Главное, нужно помнить о правилах соединения алюминиевой и медной проводки, в случае появившейся такой необходимости.

На производстве мощности электрооборудования значительно выше чем в быту, да и напряжение в высоковольтных сетях это 6 кВ, 10 кВ, 35 кВ и т. д. Именно поэтому здесь стандартные сечения проводов и кабелей разнообразнее. Эта величина высчитывается с большим запасом, так как основные самые мощные приёмники электроэнергии — это электродвигатели, а они во время запуска могут усиливать ток в питающих их силовых цепях в 5–7 раз выше номинального.

Однако, для питания осветительной аппаратуры и цепей вторичной коммутации, осуществляемых контрольными кабелями, широко применяются всё те же провода 1,5–2,5 мм² и их вполне хватает.

Для силовых цепей 6 кВ часто применяется алюминиевая кабельная продукция от 120 мм². Если такого сечения кабеля не хватает, то пускают две линии, подключенные параллельно друг другу, тем самым разделяя нагрузку на каждый из них. В быту такие приёмы нецелесообразны. Встречается для особо мощного оборудования монтаж цепей с четырьмя или даже шестью, параллельно подключенными проводниками.

Бывают случаи, когда и для низковольтных цепей необходимы кабели с довольно большим сечением жил, как, например, в случае организации сварочных работ.

Выбор сечения провода очень важен и индивидуален, поэтому на производстве этим занимаются целые проектировочные бюро или же отдельные компании, в состав которых входят опытные инженеры проектировщики.

Напоследок рекомендуем просмотреть полезное видео по теме:

Надеемся, предоставленные стандартные сечения кабелей и проводов, а также таблицы, с помощью которых можно выбрать подходящий размер жил, помогли вам полностью разобраться с данным вопросом!

Будет полезно прочитать:

• Как перевести ватты в киловатты
• Отличие кабеля ГОСТ от ТУ
• Как составить схему электропроводки
• Как выбрать автоматический выключатель

Опубликовано 15.11.2017 Обновлено 15.11.2017 Пользователем Александр (администратор)

Как рассчитать сечение провода по нагрузке

Кабель, передающий электрический ток, – один из важнейших элементов электрической сети. В случае выхода кабеля из строя работа всей системы становится невозможной, поэтому для предотвращения отказов, а также опасности возгорания от перегрева, следует произвести точный расчёт сечения кабеля по нагрузке. Такой расчёт дает уверенность в безопасной и надёжной работе сети и приборов, но что ещё важнее – безопасности людей. Выбор сечения, недостаточного для токовой нагрузки, приводит к перегреву, оплавлению и повреждению изоляции, а это, в свою очередь, – к короткому замыканию и даже пожару. Так что для проведения расчётов и тщательного выбора подходящего кабеля есть масса причин.

Что необходимо для расчёта сечения кабеля по нагрузке

Основной показатель, помогающий рассчитать сечение и марку кабеля – предельно допустимая длительная нагрузка (по току). Если проще, то это – величина тока, которую кабель способен пропускать в условиях его прокладки без перегрева достаточно долго. Для этого необходимо простое арифметическое суммирование мощностей всех электроприборов, которые будут включаться в сеть. Рассмотрим пример: вот перечень некоторых, наиболее часто встречающихся бытовых приборов, который представлен в таблице ниже.

таблице ниже.

Электроприбор	Мощность, Вт
LCD телевизор	140-300
Холодильник	300-800
Бойлер	1500-2500
Пылесос	500-2000
Утюг	1000-2000
Электрочайник	1000-2500
Микроволновая печь	700-1500
Стиральная машина	2500
Компьютер	300-600
Освещение	300-1500
Фен	1000-2500
Всего (примерно)	10000-20000

Следующим важным этапом, позволяющим достичь безопасности, является расчёт сечения кабеля по нагрузке, для чего необходимо подсчитать силу тока, используя формулу:

1. Для однофазной сети напряжением 220 В:

,где:

— Р – это суммарная мощность для всех электроприборов, Вт;

— U — напряжение сети, В;

— К_И = 0.75 — коэффициент одновременности;

Получив точное значение величины тока, следует обратиться к таблицам, позволяющим найти кабель или провод требуемого сечения и материала. Но если полученное значение величины тока не совсем совпадает с табличным значением, то не стоит «экономить», а лучше выбрать ближайшее, но большее значение сечения кабеля. Пример: при напряжении сети 220 В полученное значение величины тока составило 22 ампера, ближайшее большее значение (27 А) имеет медный провод или кабель из меди, сечением 2,5 мм кв. Это означает, что оптимальным выбором станет именно такой кабель, а не с сечением 1,5 мм кв., имеющим значение допустимого длительного тока 19 А. Если выбирается кабель с алюминиевыми жилами, то лучше взять сечение жилы не 2,5, а 4 мм кв.

Сечение токо-  проводящих  жил. мм	Медные жилы проводов и кабелей
	Напряжение 220В		Напряжение 380В
	Ток. А	Мощность. кВТ	Ток. А	Мощность кВТ
1.5	19	4.1	16	10.5
2.5	27	5.9	25	16.5
4	38	8. 3	30	19.8
6	46	10.1	40	26.4
10	70	15.4	50	33
16	80	18.7	75	49.5
25	115	25.3	90	59. 4
35	135	29.7	115	75.9
50	175	38.5	145	95.7
70	215	47.3	180	118.8
95	265	57.2	220	145. 2
120	300	66	260	171.6

Сечение Tоко-  проводящих  жил. мм	Алюминиевых жилы проводов и кабелей
	Напряжение 220В		Напряжение 380В
	Ток. А	Мощность. кВТ	Ток. А	Мощность кВТ
2. 5	22	4.4	19	12.5
4	28	6.1	23	15.1
6	36	7.9	30	19.8
10	50	11	39	25.7
16	60	13. 2	55	36.3
25	85	18.7	70	46.2
35	100	22	85	56.1
50	135	29.7	110	72.6
70	165	36.3	140	92. 4
95	200	44	170	112.2
120	230	50.6	200	132

Расчёт сечения кабеля по нагрузке для помещений

Предыдущий расчёт позволил точно вычислить материал и сечение вводного кабеля, по которому будет идти общая максимальная нагрузка. Теперь следует произвести аналогичные расчёты по каждому помещению и его группам. И вот почему: нагрузка на розеточные группы может значительно отличаться. Так, розетки с подключённой стиральной машиной и феном нагружены гораздо больше, чем розетка для миксера и кофеварки на кухне. Поэтому не стоит «упрощать» задачу, без раздумий укладывая провод сечением 2,5 квадрата на розетки, так как иногда этого просто не хватит.

Следует помнить, что суммарная нагрузка в помещении состоит из 1) силовой и 2) осветительной. И если с осветительной нагрузкой всё ясно – она выполняется медным проводом с сечением в 1,5 мм кв., то с розетками не так всё просто. Следует помнить, что обычно кухня и ванная комната – наиболее «нагруженные» линии, так как именно там расположены холодильник, электрочайник, бойлер, микроволновка, а иногда и стиральная машинка. Поэтому лучше всего распределить эту нагрузку по различным розеточным группам, а не использовать блок на 5-6 розеток. Если такой возможности нет, то питающий помещение и подводной кабель к розеткам должен быть сечением, 4 мм кв. и выше. При монтаже электропроводки чаще всего применяют провода и кабели ВВГ-ВВГнг, ПУНП, ПУГНП или ПВС.

Иногда от «специалистов» можно услышать, что для розеток в остальных помещениях достаточно и «кабеля-полторушки», однако выдели бы вы те чёрные полосы, видные из-под обоев, которые оставляет после себя прогоревший кабель после включения в него масляного обогревателя или тепловентилятора! Здесь не место для экспериментов, это – жизнь и здоровье родных, близких, и Ваши собственные!

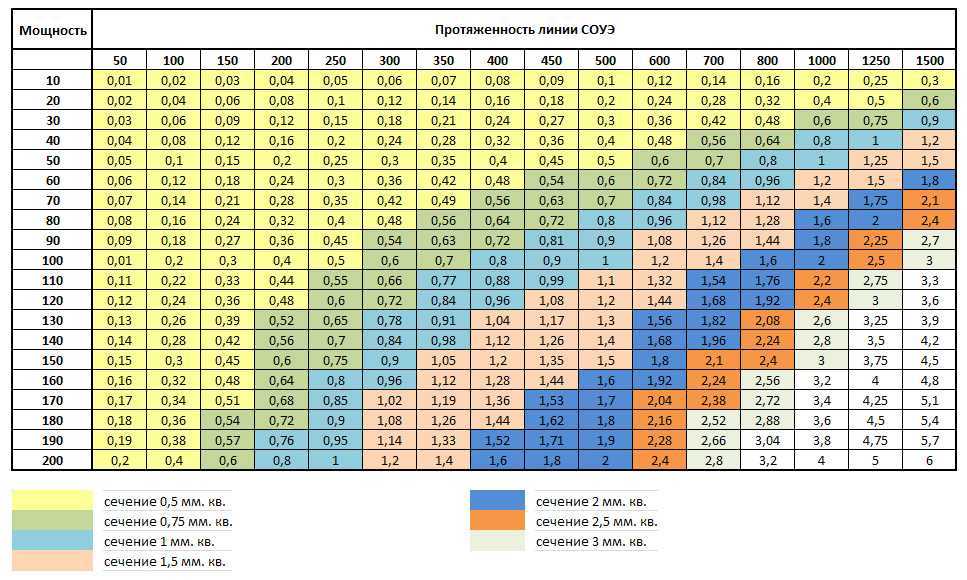

Выбор сечения проводника основной системы уравнивания потенциалов

3 января 2019 k-igor

Несмотря на то, что данная тема достаточно простая, думаю все равно она будет полезная, т. к. в ней хочу рассказать про выбор проводника основной системы уравнивания потенциалов на примере своих проектов, по которым получал замечания.

Так получилось, что в последнее время практически в каждом проекте мне дают замечания по сечению проводника ОСУП. И это не значит, что я не знаю и не понимаю, как определить сечение проводника основной системы уравнивания потенциалов. У каждого случая своя история.

Сперва давайте посмотрим в нормативных документах требования по ОСУП:

ПУЭ п.1.7.137: Сечение проводников основной системы уравнивания потенциалов должно быть не менее половины наибольшего сечения защитного проводника электроустановки, если сечение проводника уравнивания потенциалов при этом не превышает 25 мм² по меди или равноценное ему из других материалов. Применение проводников большего сечения, как правило, не требуется. Сечение проводников основной системы уравнивания потенциалов в любом случае должно быть не менее: медных — 6 мм², алюминиевых — 16 мм², стальных — 50 мм².

В РБ и РФ одни и те же требования, только в РБ нужно смотреть ТКП 339-2011 п.4.3.16.2.

Чтобы определить сечение ОСУП нужно знать сечение питающего кабеля. Делим сечение питающего кабеля на 2 и получим сечение ОСУП. При этом, оно не должно превышать 25 мм² по меди и не может быть менее 6 мм².

Сечение питающей сети, медь/алюминий, мм2:	Сечение ОСУП, медь/алюминий/сталь, мм2
До 10/ до 16	6/16/50
16/25	10/16/64
25/35	16/25/100
35/50	25/35/140
Более 50 мм2/ более 70 мм2	25/35/200

А теперь закрепим эти знания на моих реальных проектах.

1 Капремонт жилого дома. Питающий кабель АВбБШв-4×70.

Это был один из первых моих капремонтов. В данном случае я применил оцинкованную полосу 4×40, хотя должен был применить полосу 4×50, т. к. 70Al=50Cu, 50/2=25 мм² по меди, что соответствует стальной полосе 25*8=200 мм².

Например, в каталоге ДКС нет полосы 4×50, только 4×40 и 4×25, на некоторых ресурсах встречается полоса 5×50. Решил применить то, что имеется у ДКС. В нормах ничего не сказано на счет того, что оцинкованную полосу можно применять меньшего сечения. Это была моя ошибка, заменил оцинкованную полосу 4×40 на стальную 4×50.

Проводники DKC

2 Капремонт жилого дома. Питающий кабель АВбБШв-4×50, расчетный ток 170А.

В этом проекте я применил стальную полосу 4×50. Дело в том, что раньше, при строительстве домов, были меньше удельные нагрузки на квартиры и при капремонте получается увеличение мощности, но в мои обязанности не входила замена питающих кабелей от ТП до дома. Разумеется, сечение питающего кабеля нужно увеличивать и оно будет не менее 95 мм². Именно из этого я исходил при выборе сечения проводника ОСУП.

Эксперт настоял на том, чтобы сечение было выбрано исходя из существующего положения, с чем я кране с ним не согласен. Полосу 4×50 пришлось заменить на полосу 4×40 (35/2=17,5*8=140).

3 Делал проект мини-котельной, которую нужно было подключить от ВРУ детского сада. До мини-котельной проложил кабель ВВГнг(А) -LS-5×4. Мини-котельная располагалась примерно в 20 м от здания детского сада.

В качестве ОСУП применил оцинкованную полосу 4×25. Получил замечание, что завышено сечение ОСУП. Полосу 4×25 применил, т.к., на мой взгляд, это самое распространенное небольшое сечение полосы. Опять давайте заглянем в каталог ДКС…

Замечание еще не снято. Согласно нормам, я должен применить полосу сечением не менее 50 мм². Формально я ничего не нарушил, я применил полосу не менее 50 мм².  Ближайшая полоса 5×10. Надеюсь устроит эксперта, а монтажники смогут ее купить =) Как вариант, можно применить пруток-катанку диаметром 8 мм.

4 Выполнял привязку жилого 11-ти этажного дома. Типовой проект разработан в 2016 г другой организацией, прошел экспертизу, уже даже построено несколько домов. В данном проекте ОСУП выполнили проводом АПВ 1×50. Почему? Я изначально не мог понять, как такой проект прошел экспертизу. Я не стал менять сечение, т.к. хотел посмотреть, что на это скажет экспертиза. В итоге получил замечание. Эксперт полностью прав. Сечение будет изменено на 35 мм².

Какой проводник выбрать для ОСУП, сравним цены:

Советую почитать:

Вы можете пролистать до конца и оставить комментарий. Уведомления сейчас отключены.

Сечение проводника в соответствии с ГОСТ 22483-77 «Жилы токопроводящие медные и алюминиевые для кабелей, проводов и шнуров. Основные параметры. Технические требования — Simple Cable Company

Работая на рынке кабельно-проводниковой продукции Украины, кабельная компания «Simple» сотрудничает с крупнейшими кабельными заводами страны, что позволяет ей предоставить своим клиентам наиболее полную номенклатуру кабелей и проводов различного сечения по наличию и под заказ в кратчайшие сроки по наиболее конкурентоспособным ценам. Одно из основных правил работы нашей компании – поставка качественной продукции своим клиентам. В связи с этим закупка продукции осуществляется только у тех заводов, которые производят её в соответствии со всеми ГОСТами и ТУ Украины, соответствующими каждому конкретному виду кабеля или провода. Такой подход позволяет нам построить надёжные и долгосрочные отношения с клиентами и дать им гарантию, подкреплённую соответствующими сертификатами, как со стороны завода, так и со своей стороны, что кабель можно эксплуатировать по назначению и что он прослужит не менее указанного срока.

Некоторые заводы выпускают провода и кабеля по собственным ТУ, без соответствия Государственным Стандартам Украины, фактически делая кабель или провод с меньшим сечением, а заявляя сечение согласно собственных технических условий (речь идет о производстве так называемого усеченного провода и кабеля — то есть провода и кабеля, не имеющего 100%-ного сечения). Несоблюдение сечения проводника, указываемого на изоляции провода/кабеля, и качества изоляции позволяет продавать такую кабельно-проводниковую продукцию по более низким ценам, не обращая при этом внимания на качество и те риски, которые могут возникать. Выпуск такой продукции не запрещён, она достаточно широко представлена на рынках, в магазинах строительных материалов и даже в крупных строительных супермаркетах.

Неосведомленный потребитель, приобретая КПП низкого качества, рискует гораздо большим, чем просто разницей в цене. Использование продукции, выпущенной не в соответствии с ГОСТами и ТУ Украины, может привести при несоответствии сечения токопроводящей жилы к ее нагреванию и возникновению пожара, а при несоответствии изоляции — к короткому замыканию и пожару. В любом из двух случаев придётся полностью менять электропроводку или проложенную кабельную трассу, что повлечёт за собой значительно большие затраты, чем изначальная закупка качественной продукции. В связи с этим мы рекомендуем убедиться в наличии сертификатов соответствия необходимым ГОСТам и ТУ Украины перед тем, как совершать планируемую закупку. Ссылки на список необходимых ГОСТов и ТУ к наиболее распространённым кабелям и проводам представлен в конце данной статьи, Вы можете их сохранить у себя на компьютере или распечатать, а в случае отсутствия там данных об интересующей Вас позиции кабельно-проводниковой продукции обратитесь к нашим менеджерам, и они предоставят Вам необходимую информацию по телефону либо по электронной почте.

Порой при разговоре с клиентом менеджеры нашей компании получают информацию о том, что определённый завод, продукция которого предлагается к покупке, производит не полное сечение провода (усечённый провод). Аргументируют люди это тем, что лично измеряли сечение кабеля или провода, и оно не соответствует написанному на изоляции либо обозначенному на барабане с кабелем. Постараемся прояснить такую ситуацию. Указанное сечение на изоляции или на барабане — это условная маркировка жилы определённого кабеля/провода, которая применяется для определённой позиции кабельно-проводниковой продукции. Важным параметром для понимания качества является такой показатель, как сопротивление данного проводника на единицу расстояния, именно эта величина из расчета на 1 километр длины правильно характеризует соответствие каждой конкретной жилы ГОСТу 22483-77 Украины.

Для понимания схемы расчёта необходимого сечения жилы/жил в кабеле определённой марки мы приведём пример, как оно рассчитывается на алюминиевой жиле сечения 2,5 мм2 в соответствии с ГОСТ 22483-77 1-ого класса гибкости:

Сечение, которое написано на жиле S = 2,5 мм2
Сопротивление жилы по ГОСТу на L = 1 км при 20 гр Цельсия Rг = 12,1 Ом
Удельное сопротивление алюминия ρ = 0,0271*10−6, Ом·м

Жилы для алюминиевого кабеля изготавливаются из следующих материалов:
1) катанка алюминиевая — ГОСТ 13843-78
2) пруток алюмомедный — ТУ 16. 705-144-80
3) проволока алюминиевая — ГОСТ 6132-79

Жилы для медного кабеля изготавливаются из следующих материалов:
1) катанка медная — ТУ 16.К71-003-87
2) проволока медная — ГОСТ 2112-79
3) пруток алюмомедный — ТУ 16.705-144-80

По всем этим документам максимально допустимое число примесей в готовой катанке не может превышать 0,5% (0,005 долю от общего объема). В наших дальнейших расчётах будем считать, что указанный процент примесей не является токопроводящим материалом.

Используя имеющиеся данные посчитаем какое сопротивление будет иметь алюминиевая жила длиной 1 км сечением 2,5 мм2, которая изготовлена из материалов, полученных в соответствии с ГОСТами или ТУ Украины:

Rр = (ρ*L/S)/0,995= 10,8945 Ом

Однако в соответствии с ГОСТ 22483-77 (см. Табл. 1) мы видим, что сопротивление рассчитываемой жилы не должно превышать 12,1 Ом/км, что означает, что реальное сечение алюминиевой жилы, на которой написано 2,5 мм2 в соответствии с ГОСТ должно быть равно Sр=S*Rp/Rг=2,25 мм2, это составляет 90% от написанного на жиле сечения.

Применяя аналогичную формулу расчёта для медного проводника, с написанным сечением 2,5 мм2, учтём, что удельное сопротивление меди ρ = 0,0172*10−6, Ом·м, получаем Sр=2,33 мм2, что составляет 93,31% от написанного на жиле сечения.

Кабели и провода, произведённые из алюминия, имеют классы гибкости от 1 до 3, из меди — от 1 до 6. По ГОСТу сопротивление, которое должна иметь одна и та же жила, зависит от класса гибкости жилы. В таблицах, представленных ниже, Вы сможете увидеть сопротивление жилы по ГОСТу, которое характеризует марку данного сечения жилы; реальное сечение жилы для соответствия ГОСТу; диаметр данной жилы, в случае, если жила одна; сопротивление жилы в том случае, если бы она имела указанное в таблице сечение; процентное отношение, которое составляет реальное сечение жилы от написанного, при соответствии заявленного сечения ГОСТу; удельное сопротивление жилы. В связи с отличием необходимого сопротивления при изменении класса гибкости мы приводим 3 таблицы для алюминиевых кабелей и проводов и 6 таблиц для медных кабелей, проводов и шнуров, чтобы Вы смогли наиболее точно проверить соответствие ГОСТу каждой жилы кабеля.

Таблица 1. Алюминиевый кабель и провод. Класс гибкости I.
Таблица 2. Алюминиевый кабель и провод. Класс гибкости II.
Таблица 3. Алюминиевый кабель и провод. Класс гибкости III.
Таблица 4. Медный кабель и провод. Класс гибкости I.
Таблица 5. Медный кабель и провод. Класс гибкости II.
Таблица 6. Медный кабель и провод. Класс гибкости III.
Таблица 7. Медный кабель и провод. Класс гибкости IV.
Таблица 8. Медный кабель и провод. Класс гибкости V.
Таблица 9. Медный кабель и провод. Класс гибкости VI.

В качестве заключения хотелось бы сказать, что все украинские заводы-производители кабельно-проводниковой продукции выпускают сечение жилы, которое отличается от маркировки на нём, поскольку производят свою продукцию в соответствии с ГОСТами, то есть из расчета сопротивления на 1 км длины проводника. Именно на основании этих показателей заводы получают сертификаты сответствия на свою продукцию, а сечение при этом должно соответствовать величинам, указанным в приведенных выше таблицах. Если же сечение отличается на большее процентное соотношение, чем указанное в таблицах, — имейте ввиду, что измеряемая жила кабеля или провода неполного сечения.

Завод-производитель может работать в соответствии с ГОСТом или же выпускать продукцию по своим собственным техническим условиям. Для того, чтобы понять, качественную ли Вам предлагают продукцию, и избежать проблем при эксплуатации проводов/кабелей и не платить дважды, попросите продавца или поставщика предоставить Вам сертификаты соответствия ГОСТам и ТУ Украины.Убедитесь в их соответствии закупаемой продукции и проверьте, совпадают ли маркировки на изоляции или на барабане и в сертификате; либо воспользуйтесь нашими таблицами и проверьте, соответствует ли сечение необходимого Вам кабеля или провода положениям ГОСТа 22483-77 «Жилы токопроводящие медные и алюминиевые для кабелей, проводов и шнуров. Основные параметры. Технические требования».

ГОСТы и ТУ Украины на распространённые типы кабеля/провода:

ДСТУ 4743:2007, ТУ У 31. 3-32739864-009:2007 для СИП-4, СИП-5, СИП-5нг
ТУ У 31.3-32194971 -001:2006 для AsXSn
ГОСТ 7399-97 для ПВС, ШВВП
ГОСТ 6323 для ПВ-3 , ПВ-1, АППВ, АПВ
ГОСТ 16442-80 для ВВГ, АВВГ, ВБбШв, АВБбШв
ГОСТ 1508 для КВВГ, АКВВГ, КВБбШв
ГОСТ 838-80 для А, АС

Любая медная либо алюминиевая жила должна соответствовать ГОСТ 22483-77

Как рассчитать мощность кабеля и сечение провода под проводку

сентябрь 16, 2021

Каждый кабель или провод рассчитан на определенную токовую нагрузку, которую он в состоянии выдерживать неограниченно длительный срок, сохраняя электротехнические свойства металла и изоляции. Чем больше заряженных частиц проходит через сечение кабеля, чем выше его сопротивление и больше нагрузка, тем сильнее он будет разогреваться. Зная, как рассчитать мощность кабеля, можно самостоятельно спроектировать или модернизировать электрическую сеть квартиры, коттеджа, дачи, гаража и мастерской так, чтобы при минимальных финансовых вложениях обеспечить эффективность, безопасность и комфортность ее использования.

Провода и кабели

Прежде чем ответить на вопрос, как выбрать сечение провода, надо определиться, что такое провод, чем он отличается от кабеля, в каких случаях необходим провод, а в каких – кабель, какой именно провод нужен? Провод – это одна или несколько изолированных жил-проводников или группа жил, сплетенных между собой и объединенных тонким слоем изоляции. Кабель – это несколько изолированных проводов, заключенных в общую оболочку. К щитку на лестничной клетке подводят силовой кабель. Между щитком и розетками прокладывают провода.

Свойства материала, из которого сделаны токопроводящие жилы провода или кабеля, определяют, сколько энергии сможет передавать проводник:

• В современных квартирах и домах для прокладки электропроводки обычно используют медные провода, удельное сопротивление которых почти в 2 раза ниже алюминиевых. Они пластичны, прочны, легко паяются, свариваются и меньше перегреваются.
• Алюминиевые провода дешевые и легкие, но плохо держат затяжку, быстро окисляются и обладают меньшей, чем у медных электропроводностью.
• Провода с алюминиевыми, покрытыми медью жилами, дешевы, легки, имеют средние по сравнению с медью и алюминием сопротивление и электропроводность.

Чем ниже пропускная мощность кабеля (или провода), тем больше должно быть его сечение.

Что такое сечение провода?

Сечение провода или кабеля – это площадь среза проводника (без учета толщины слоя изоляции), по которому проходит ток. Каждая единица площади может пропустить определенное количество заряженных частиц. Чем толще провод и, соответственно, больше его сечение, тем легче заряженным частицам перемещаться по нему, тем меньше сопротивление, которое они встречают, тем меньше греется провод или кабель, частью которого он является. В зависимости от формы среза жилы значение площади можно вычислить по формулам площади круга, прямоугольника или треугольника, предварительно измерив его диаметр, например, штангенциркулем.

Если вы хотите определить оптимальное сечение провода, токопроводящая жила которого состоит из множества сплетенных между собой проволочек, вычислите сечение одной из таких проволочек и умножьте полученное значение на их количество в жиле. Площади срезов фазных проводов в трехфазном кабеле не суммируются. Количество жил в таком кабеле при расчетах определяется количеством фаз без учета нуля.

Для чего нужен расчет сечения кабеля?

Расчет сечения провода или кабеля позволяет определить максимальную мощность нагрузки электрической сети, организовать бесперебойное безопасное электроснабжение квартиры или дома с учетом потребностей жильцов, обеспечить комфортное применение бытовых приборов. Зная, какую нагрузку даст запитанное от электросети оборудование, несложно вычислить оптимальное сечение проводки, воспользовавшись несколькими из предложенных ниже формул.

Что будет, если неправильно рассчитать сечение?

Перегрев проводки не только приведет к изменению вольтамперных характеристик сети, что скажется на работе электрооборудования, но и может оплавить ее изоляцию, спровоцировав КЗ, в результате которого, если пакетник сработает с задержкой, выйдут из строя включенные в сеть приборы, например, заряжающийся от сети ноутбук. Да и сама по себе замена сгоревшей проводки – не самое простое и дешевое мероприятие. Чтобы найти нефункционирующий отрезок цепи под штукатуркой и обоями, придется штробить стену.

Можно, конечно, выбрать в магазине провода с внушительным диаметром, поставить соответствующие оборудованию по мощности пакетники, застраховав себя от необходимости менять проводку из-за того, например, что вы чаще начали пользоваться дрелью или купили микроволновку помощнее. Перегреваться от включения в сеть дополнительных потребителей провода однозначно не будут, с коротким замыканием пакетник справится – сработает электромагнитный расцепитель. Но обойдется такая проводка существенно дороже.

Что влияет на нагрев проводов? Плотность тока

Проводка может перегреваться из-за низкого качества проводов и их соединений, из-за высокой нагрузки на линию в результате короткого замыкания. Усугубляют ситуацию такие факторы, как высокая температура окружающего воздуха, прокладка нескольких проводов в один кабель-канал, расположенные слишком близко греющиеся предметы, нарушение теплообмена электросети с окружающим пространством. Чтобы не допустить ошибок в монтаже и не спровоцировать перегрев проводки, нужно учитывать плотность тока. Плотность тока – это количество зарядов, протекающих в единицу времени через единицу площади.

При открытом расположении проводки оптимальная плотность тока для алюминия составляет 3,5 А/мм², при закрытом – 3 А/мм². Для меди эти цифры будут, соответственно, 5 А/мм² и 4 А/мм². Если вы планируете обустроить проводку в помещении с повышенной температурой, сечение кабеля нужно пересчитать, применив к нему коэффициент 0,9 на каждые 10 °C превышения температуры сверх 20 °C. Это значит, что в случае обустройства проводки в помещении с температурой воздуха, например, 40 °C, коэффициент, который вы должны будете применить, составит 0,9 × 0,9 = 0,9² = 0,81.

Определяем группы потребителей

Рассчитывая сечение кабеля, вы должны учесть, что значение этого параметра определяется по тому из проводов, на который будет приходиться максимальная нагрузка, например, по кухонному, где одновременно в сеть могут быть включены стиральная машина, электрочайник и хлебопечка. Распределение всех, имеющихся в коттедже или квартире потребителей, на группы позволяет максимально экономно и комфортно обустроить электропроводку, разделив ее на несколько отдельных ветвей. Для каждой из таких ветвей в зависимости от мощности комплекта потребителей в цепь встраивается отдельный автомат, что позволяет прокладывать кабель, оптимально соответствующий нагрузке именно этой группы бытовых электроприборов.

Коэффициент спроса К_с дает возможность учесть вероятность включения на продолжительное время сразу всех потребителей выделенной ветви. Сравните значения мощности и приведенной мощности в таблице ниже.

Открытая и закрытая прокладка проводов

При открытой прокладке провода устанавливаются над поверхностью строительных конструкций. При закрытой – прокладываются внутри элементов конструкции строения в специально подготовленных каналах, в пустотах и нишах строительных конструкций, в бороздах под штукатурку, в коробах и трубах. Степень нагрева проводов и кабелей от перегрузки больше зависит не от типа электропроводки, а от теплопроводности среды, в которой она проложена. Чем выше способность соприкасающейся с кабелем или проводом среды отводить тепло, тем быстрее они охлаждаются и тем меньше шансов повреждения изоляции от перегрева при повышенной нагрузке. При открытой прокладке кабель контактирует с циркулирующим воздухом.

Закрытая проводка чаще всего прокладывается в гофре, кабель-каналах или в пустотах строительных конструкций, где провод или кабель также контактируют с воздухом, но уже в закрытом пространстве, где он не циркулирует, а значит, практически не отводит тепло. В соответствии с п.7.1.37 ПУЭ, а также п. 15.5 СП 256.1325800.2016 в зданиях, стены и перекрытия которых выполнены из негорючих или слабогорючих материалов наподобие кирпича или бетона, допускается прокладка проводов и кабелей без дополнительной защиты под штукатуркой или в подстилающем слое пола. В этом случае провода и кабели соприкасаются уже не с воздухом, а с материалом стен и штукатурки, с помощью которой заделали штробу.

Теплопроводность воздуха – 0,0244 Вт/(м∗К). Теплопроводность, например, керамического кирпича начинается от 0,4 Вт/(м∗К), теплопроводность, гипса, составляющего основу штукатурки, – 0,3 Вт/(м∗К). Это значит, что при закрытой прокладке кабеля под штукатуркой в случае перегрузки тепло от него будет отводиться почти в 12 раз быстрее, чем при открытой прокладке. Но если штробу заполнить макрофлексом, теплопроводность которого – 0,03 Вт/(м∗К), то есть чуть больше, чем у воздуха, или проложить провода в кабель-канале, проводка будет перегреваться сильнее, чем при открытой прокладке из-за отсутствия циркуляции.

На фото ниже вы видите открытую проводку, выполненную в стиле ретро.

Выбираем по мощности и длине

Рассчитать сечение провода или кабеля по мощности и длине можно, предварительно определив суммарную мощность всех потребителей в соответствии с данными, указанными в паспорте каждого бытового прибора. Полученное значение нужно умножить на коэффициент спроса, который, если вы не планируете включать одновременно все приборы в доме, можно принять равным 0,8 или определить по приведенной нами выше таблице. Коэффициент запаса позволяет «оставить место» для тех бытовых приборов, которые вы когда-либо купите, и обычно принимается равным 1,5 или 2.

Справка! Следует учесть, что существуют устройства, например, электромоторы, перфораторы, с реактивным видом нагрузки, возвращающие в сеть часть накопленной от источника энергии, тем самым создавая паразитную энергию, которая не может быть использована потребителем и расходуется на нагрев кабеля. Чтобы рассчитать мощность такого прибора, нужно разделить указанную в его паспорте реактивную мощность (она измеряется в ВАрах) на cosφ. При отсутствии значения угла смещения фаз cosφ принимают равным 0,7. Полученный результат суммируется с мощностью остальных потребителей до применения к ним коэффициентов-поправок.

Номинальный ток для проводки с напряжением 220 В определяем делением полученного значения общей мощности на 220 (уточните напряжение в вашей проводке, оно может отличаться). Сечение провода определяем, например, по таблице ниже.

Чтобы убедиться, что потеря напряжения не выше допустимых 5 %, рассчитываем это значение. Оно должно составить не более 5 % от 220 В, то есть 11 В. Делением полученного числа на силу тока, найденную по таблице для запланированной нами нагрузки, получаем сопротивление R, подставляем его в формулу S = R ∗ ρ ∗ L, где ρ – удельное сопротивление материала, из которого сделана токопроводящая жила, L – планируемая длина кабеля, и выводим минимальное значение сечения проводки.

Выбираем по току

Чтобы определить сечение проводки по току, нужно значение суммарной мощности разделить на 0,92 от напряжения в вашей сети или, если речь идет о трехфазном проводе, на 1,7 от напряжения в сети. По полученной силе тока находим значение в приведенной ниже таблице.

Важно! Чтобы выяснить, какой ток должен пропускать провод, не перегреваясь, нужно найти отношение мощности оборудования к напряжению в сети, которое далеко не всегда соответствует идеальному значению 220 В и может отклоняться от него в диапазоне от 190 до 250 В. Если вы хотите, чтобы ваша электропроводка работала безукоризненно, прежде чем приступить к расчетам, замерьте напряжение с помощью мультиметра. Чем оно выше, тем меньший ток протекает по проводу.

ПУЭ: таблица расчета сечения кабеля по мощности и току

Если вы знаете мощность электроприборов, которые в перспективе будут запитаны от электросети вашей квартиры или вашего дома, определить сечение провода или кабеля несложно. В столбце того вида проводки, который вы собираетесь прокладывать, таблицы, представленной ниже, найдите материал, из которого сделаны жилы провода. Если вы хотите узнать, на какой номинальный ток должна быть рассчитана электрическая сеть вашей квартиры, и собираетесь проложить, например, медные провода, найдите в соответствующем столбце мощность вашей проводки, под ней – предполагаемую нагрузку и сопоставьте ее с близлежащим значением силы тока.

Токовые нагрузки в сетях с постоянным током

Подбираете ли вы сечение провода по величине силы тока для переменной или постоянной сети – разницы нет. Нагрузка для одножильных проводов сетей с постоянным током рассчитывается по таким же таблицам, как для сетей с переменным. Чтобы определить силу тока I, который будет проходить через кабель, нужно мощность нагрузки разделить на напряжение в сети. Чтобы найти сопротивление R провода, делим напряжение на силу тока, полученную в предыдущем действии. Воспользовавшись табличным значением удельного сопротивления проводника ρ, по формуле S = (ρ ∗ L) / R найдем сечение кабеля S.

Сечение кабеля вы можете найти и по таблице. Чтобы убедиться, что напряжение на его концах не перешагнуло минимально допустимый порог 0,5 В, проверьте полученную вами по таблице цифру, подставив в формулу U = p ∗L ∗ I / S данные вашей сети.

Самостоятельно рассчитать сечение кабеля для проводки квартиры или частного дома несложно, тем более, если вы собираетесь менять какую-то ветвь и потребители уже разведены по группам в вашем распределительном щитке. Труднее сделать то же самое в экстремальных условиях повышенной температуры, влажности или в случае, когда неудачное решение вопроса может обесточить ваше жилище не на один день. Иногда обращение к профессионалам может стать лучшим решением.

Измерение кабеля | Площадь поперечного сечения провода

При покупке инвертора для автодома в комплекте были кабели. К сожалению, не было информации о сечении этих кабелей. Поскольку инвертор может потреблять ток до 200 А, я хотел бы убедиться, что кабели выдержат ток и что дом на колесах не сгорит.

Рисунок 1: Поставляемый кабель неизвестного сечения (Источник изображения: Michael Marwell)

Как узнать, могут ли поставляемые провода выдерживать такой ток?

Максимальная допустимая нагрузка по току и максимально допустимая максимальная защита предохранителями зависит от типа установки, температуры окружающей среды и других параметров для различных сечений и определяется нормами. Итак, я должен определить сечение кабеля.

Как измерить сечение кабеля?

Прямое измерение поперечного сечения невозможно. Однако я могу определить сечение кабеля различными способами.

Если у меня разные кабельные наконечники, я могу попробовать, какой из них подходит к кабелю, чтобы определить поперечное сечение. Если кабель не помещается в наконечник, сечение кабеля больше, и мне приходится выбирать проводной наконечник большего размера. Если кабель слишком ослаблен в наконечнике, я должен использовать наконечник меньшего размера. Конечно, в наконечник необходимо вставить только медный материал.

Другая возможность состоит в том, чтобы измерить диаметр кабеля микрометром и рассчитать по нему поперечное сечение. Для этого необходимо измерить диаметр медного проводника. Это очень надежно для однопроволочных проводников. Однако с гибкими многопроволочными кабелями важно не сжимать эти тонкие проволоки слишком сильно и, таким образом, получить неправильные измерения, а также обращать внимание на тот факт, что эти проволоки имеют определенное количество воздуха между отдельными жилами. Поэтому рекомендуется проводить измерения непосредственно рядом с изоляцией.

Рисунок 2: Измерение диаметра (Источник изображения: Michael Marwell)

Поперечное сечение A рассчитывается по формуле «Диаметр² x Pi / 4».

Я проверяю это измерение на кабеле, поперечное сечение которого мне известно. Я измеряю диаметр 3,1 мм. По расчету сечение составляет 7,5 мм². В Европе кабели производятся с определенным сечением, напр. 4 мм², 6 мм², 10 мм² и 16 мм². Конечно, также производятся более толстые и тонкие кабели. Однако, как правило, без промежуточных размеров. Следующие два значения будут либо 6 мм², либо 10 мм². Кабель 6 мм² должен иметь диаметр 2,8 мм, а кабель 10 мм² 3,6 мм. Так как при измерении я конечно не сжимал нити на 0,5 мм, а скорее недостаточно туго, то сечение 6 мм² ближе, а также соответствует известному мне значению сечения.

Здесь также следует учитывать происхождение кабеля. В Европе размер кабеля обычно указывается в мм² поперечного сечения, но также часто указывается AWG (американский калибр проводов). Однако эти значения следует проверять либо по таблице, либо по паспорту производителя кабеля.

Сечение также может быть напечатано непосредственно на кабеле. Это, конечно, был бы самый надежный способ определить поперечное сечение.

Сечение существующих кабелей, к сожалению, не указано, и без повреждения кабелей невозможно измерить медный материал. Итак, что еще я могу сделать?

Можно ли определить поперечное сечение по диаметру внешней изоляции?

Это тоже возможно, но это довольно ненадежная возможность определить поперечное сечение. Мои кабели имеют общий диаметр примерно 7 мм. Мне удалось найти таблицу с оттиском на кабеле с указанием толщины изоляции, диаметра и сечения кабеля. В таблице я вижу, что диаметр 7,3 мм соответствует сечению кабеля 10 мм².

Рисунок 3: Измерение внешнего диаметра (Источник изображения: Michael Marwell)

Поскольку я смог найти таблицу со значениями, я уверен, что правильно определил этот кабель. Без этой таблицы такое измерение будет крайне неточным. Если вычесть толщину изоляции, 2 * 1 мм, из измеренных 7 мм, то медный проводник будет иметь диаметр 5 мм, в результате получится сечение 19,6 мм². Кабель 10 мм² соответствует диаметру 3,6 мм.

Для сравнения, измеренный ранее кабель сечением 6 мм² имеет наружный диаметр 5,3 мм и изоляцию 2*0,8 мм, поэтому я бы рассчитал диаметр медной жилы 3,7 мм или сечение 10,7 мм².

Эти расчеты показывают, что поперечное сечение кабеля может быть надежно определено по внешнему диаметру только в том случае, если кабель можно четко идентифицировать по паспорту производителя.

После всего этого я решил, что не буду использовать входящие в комплект кабели для своего дома на колесах, поскольку обнаружил, что поперечное сечение слишком мало для максимально возможных 200 А. Кроме того, входящие в комплект кабели были согнуты производителем более чем минимальный радиус изгиба позволит.

Разница между диаметром и поперечным сечением в кабелях Hi-Fi — Ricable

Как мы неоднократно заявляли в статьях, которые мы публикуем в блоге Ricablea, кабель, особенно Hi-Fi, состоит из многих частей. Проводники, соединители, диэлектрики, экранирование, контакты и так далее и тому подобное. Материалы и геометрия, с помощью которых соединяются компоненты, отличают каждый кабель от любого другого, привнося различные улучшения, нюансы и цвета. При условии, что система Hi-Fi достаточно показательна, чтобы все это выявить. Каждый персонаж, заполняющий сцену, ведет диалог с другим, мешая и стремясь к результату, который должен быть у всех один: , что на балансе . В связи с этим может быть полезно уточнить разницу между диаметром и сечением в Hi-Fi кабелях.

Разница между диаметром проводника и поперечным сечением в кабелях Hi-Fi

Все компоненты кабеля важны, особенно если кабель подключается к оборудованию, предназначенному для высококачественного воспроизведения аудио и видео. Некоторые из них, однако, действительно важны, говорим ли мы о тонком кабеле или Netzkabel нашей стиральной машины. Давайте подумаем о проводнике. Это не что иное, как материал, который проводит электрический ток по кабелю. Итак, если правда, что каждая часть важна, то здесь мы имеем дело с одним из центральных элементов.

Одной из наиболее частых неопределенностей наших клиентов при ознакомлении с техническими характеристиками кабеля Ricable является разница между диаметром и поперечным сечением кабеля . Начнем с одного аспекта: первое значение измеряется в миллиметрах, второе — в квадратных миллиметрах. Таким образом, первое — это длина, второе — площадь. Давайте теперь представим, что мы разрезаем какой-то электрический кабель и он находится перед нами. Мы увидим проводник (или проводники) и вокруг него изоляционный материал. Проводник, будучи цилиндрическим, будет образовывать круг.

Диаметр этого круга равен диаметру проводника, а площадь круга называется поперечным сечением проводника. Таким образом, поперечное сечение представляет собой площадь , выраженную в квадратных миллиметрах, образованную медными проводами, проходящими через изоляционную оболочку. Это значение особенно важно, поскольку оно связано со способностью кабеля проводить ток или сигнал.

Почему поперечное сечение используется для измерения проводников?

На данный момент возникает вопрос, почему для измерения проводников используется поперечное сечение, а не диаметр? Сечение, составляющее площадь проводника, указывает пространство, в котором проходят через него медные провода. Здесь так много переменных: диаметр жил, материал жил, уровень чистоты меди и многое другое. Но в целом по можно сказать, что кабель с большим сечением сможет пропускать и больший ток.

Здесь может возникнуть вопрос: почему пряди вместо этого обозначаются диаметром? Плохая новость заключается в том, что ответ не прост; хорошая новость в том, что мы уже давали ее вам несколько статей назад — наши самые преданные клиенты ее помнят. Мы имеем в виду скин-эффект, который мы обсуждали в статье, с которой мы открыли этот блог. Те, кто хочет разобраться в этом более подробно, могут сделать это, нажав на статью, на которую только что была дана ссылка. Но, короче говоря, аргумент состоит в том, что звуковой сигнал не просто проходит внутри нити. Наоборот, как низковольтный электрический сигнал, он также и в особенности проходит по проводящей поверхности каждой отдельной жилы. Причина, по которой диаметр имеет первостепенное значение. Также важным, но в данном случае при установке, является внешний диаметр всего кабеля, чтобы увидеть, сможем ли мы провести его через кабелепровод и мебель.

Как рассчитывается диаметр проводника по площади поперечного сечения?

Если вы хотите рассчитать диаметр проводника по площади поперечного сечения, вам поможет простая геометрическая формула:

d = A / Π = √ = x2

Допустим, у нас есть сечение 5 кв мм. Чтобы найти диаметр, нужно разделить это значение на Пи (3.14). Результат 1,59. Квадратный корень из 1,59 равен 1,26, что при умножении на два становится 2,52. Диаметр проводника сечением 5 кв мм равен 2,52 мм. В Интернете можно найти инструменты, позволяющие выполнять эти и другие вычисления быстро , например You Can Do!.

Важность технических характеристик кабелей Hi-Fi

На каждой странице продукта каждого кабеля Ricable вы можете найти исчерпывающую таблицу для просмотра , полную технических данных, таких как емкость, прочность, внешний диаметр, геометрия и другие характеристики. Производителю кабеля сложно предоставить столько подробностей своим клиентам, и тот факт, что многие ценят эту прозрачность, особенно лестен для нас. Мы надеемся, что эта статья о разнице между диаметром и площадью поперечного сечения кабелей Hi-Fi была интересной и полезной. Если вам интересно узнать все номера кабелей Ricable, мы отсылаем вас к полной странице каталога!

Как выбрать кабель нужного сечения?

1. Новости
2. Как выбрать кабель нужного сечения?

03 дек. 2020

При построении электрических систем может возникнуть вопрос, как подобрать кабель нужного сечения для передачи необходимого тока. Для этого необходимо выполнить текущие расчеты.

Важно знать следующие параметры:

• вы используете медный или алюминиевый кабель;
• количество ядер для загрузки;
• максимальная температура жилы в цепи кабеля;
• температура окружающей среды;
• способ установки;
• удельное сопротивление грунта.



Температура

Максимально допустимая температура кабеля не означает, что это максимальная температура окружающей среды, при которой кабель еще работает. Максимальная температура определяет допустимую температуру проводника с учетом совокупного воздействия окружающей среды, тока и различных других воздействий. Факторы, ограничивающие температуру, могут быть специфическими как для материалов, так и для методов монтажа.

Медь, алюминий или алюминиевый сплав являются наиболее распространенными проводящими материалами, используемыми в силовых кабелях. Поскольку металлы обладают электрическим сопротивлением, жилы кабеля нагреваются из-за тока. Сопротивление проводника зависит от свойств конкретного металла и его сплава, и для того, чтобы иметь возможность производить электрические расчеты и монтаж кабеля без измерения сопротивления каждого провода, удельные сопротивления проводов и согласованные сечения присваиваются они стандартизированы. Поэтому иногда может показаться, что измеренный физический диаметр меньше значения поперечного сечения, указанного на кабеле. Важно понимать, что с электрической точки зрения важно сопротивление кабелей и сечение кабеля является скорее информативной величиной.

В зависимости от температуры окружающей среды изменяется и допустимый ток нагрузки кабелей. В Эстонии нормальная температура окружающей среды считается равной 25°C (15°C в почве), на основании чего токи нагрузки также указаны в каталогах продукции Prysmian Group Baltics. Однако важно иметь в виду, что если какая-либо часть кабеля проходит через среду с более высокой температурой (например, котельную), то максимально допустимый ток для всей цепи необходимо рассчитывать исходя из самой высокой температуры окружающей среды. Аналогичный эффект возникает и при параллельной прокладке нескольких кабелей, так как нагруженный кабель нагревает соседние цепи.



Способы установки

Несущая способность кабелей также зависит от того, как будет рассеиваться выделяемое в них тепло. Отвод тепла от кабелей можно рассматривать как различные методы монтажа, при которых предусмотрены различные стандартные токи нагрузки в зависимости от поперечного сечения кабеля. Например, кабель, проложенный на открытом воздухе, охлаждается лучше, чем кабель, проложенный в теплоизоляции здания. В случае прокладки кабеля в грунте важна теплопроводность грунта.

Токи нагрузки рассчитываются в соответствии со стандартом HD 60364-5-52. Значения тока нагрузки, указанные в описаниях продукции Prysmian Group Baltics, рассчитаны для условий, указанных в таблицах. Токи нагрузки используемых кабелей должны быть отрегулированы в соответствии с фактическими условиями. Из-за разных факторов токи нагрузки одного кабеля могут отличаться в несколько раз!



Пример расчета

Чтобы найти максимально допустимый ток нагрузки, необходимо сначала узнать способ установки. Например, в случае непосредственной установки в почву используется метод установки D2. Для кабеля AXPK 4G240 в стандарте указан максимальный ток нагрузки 250 А. Elektrilevi использует другие параметры среды установки, в соответствии с которыми должен быть отрегулирован ток нагрузки.

Настройка должна быть следующей:

1. Использовалась более низкая температура почвы. Это означает, что согласно стандарту необходимо использовать поправочный коэффициент 1,04. Это дает 250 x 1,04 = 260 А.

2. В каталоге использовано более низкое тепловое сопротивление грунта. Это означает, что грунт лучше отводит тепло от кабеля. Для кабеля, проложенного непосредственно в грунте, в стандарте предусмотрен поправочный коэффициент 1,5, в результате чего 260 х 1,5 = 390 А. Однако, когда кабель проложен в трубе, используется способ установки D1. В результате токи и поправочные коэффициенты разные, и результат такой: 218 х 1,04 х 1,18 = 267,5 А. Значения могут отличаться до +/- 5% в связи с обновлением стандартов, более точными расчетами и округлением- выключенный.



Статья опубликована в журнале Onninen uudised.



понятие, площадь, формула и таблица соответствия диаметру

Для правильного выбора и организации ЛЭП необходимо учитывать параметры и нагрузку проводников. Они представляют собой металлическую нить из меди, алюминия, стали, цинка, титана, никеля и обеспечивают передачу тока от его источника к потребителю. Проводники имеют поперечное сечение – это фигура, образованная их рассечением плоскостью поперечного направления. При неправильном выборе линия выйдет из строя или загорится при скачках напряжения.

Содержание

1. Площадь поперечного сечения как электрическая величина
2. Цели расчета
3. Отношение диаметра кабеля к площади его поперечного сечения
4. Расчет сечения многожильного провода
5. Особенности самостоятельного расчета
6. С помощью штангенциркуля
7. С помощью линейки и карандаша
8. Таблица соответствия диаметра провода и площади сечения
9. Определение сечения проводника на вводе
10. Расчет сечения провода для линии розеток
11. Выбор сечения для трехфазной линии 380 В с несколькими приборами
12. Сечение проводов в старых домах и максимальной нагрузке
13. Какой кабель выбрать для квартирной электропроводки

Площадь сечения как электрическая величина

Проводимость провода зависит от сечения

В качестве примера сечения можно рассмотреть распил изделия под углом 90 градусов относительно поперечной оси. Контур полученной формы определяется конфигурацией объекта. Трос имеет вид небольшой трубы, поэтому при распиливании получится фигура в виде двух кругов определенной толщины. Если распилить круглый металлический стержень, получится круглая форма.

В электротехнике под площадью ПС будет пониматься прямоугольное поперечное сечение проводника по отношению к его продольной части. Сечение жилок всегда будет круглым. Параметр измеряется в мм2.

Начинающие электрики могут перепутать диаметр и сечение элементов. Чтобы определить, какова площадь поперечного сечения жилы, нужно учесть ее округлую форму и воспользоваться формулой:

S = πхR2, где:

• S – площадь круга;
• π — константа 3,14;
• R — радиус окружности.

Если известен индекс площади, то легко найти удельное сопротивление материала изготовления и длину провода. Далее рассчитывается текущее сопротивление.

Для удобства расчетов исходная формула преобразована:

1. Радиус равен ½ диаметра.
2. Для расчета площади π умножается на D (диаметр), деленное на 4, или 0,8 умножается на 2 диаметра.

В расчетах используется показатель диаметра, так как неправильный его выбор может вызвать перегрев и возгорание кабеля.

Цели расчета

Сечение проводов для освещения

Расчет параметров площади сечения жилы необходим для нескольких целей:

• получение необходимого количества электроэнергии для питания бытовых приборов;
• исключение переплат за неиспользованные энергоресурсы;
• безопасность электропроводки и противопожарная безопасность;
• возможность подключения к сети мощного оборудования;
• предотвращение оплавления изоляционного слоя и коротких замыканий;
• правильная организация системы освещения.

Оптимальное сечение провода для освещения 1,5 мм2 на линию, 4-6 мм2 на ввод.

Отношение диаметра кабеля к площади его сечения

Определение площади сечения жил по формуле занимает много времени. В некоторых случаях уместно использовать данные из таблицы. Так как для организации современной электропроводки используется медный кабель, то в таблицу внесены параметры:

• диаметр;
• сечение в соответствии с показателем диаметра;
• maximum load power of conductors in networks with voltages of 220 and 380 V.

Core diameter, mm	Section parameters, mm2	Current strength, A	Copper conductor power, kW
			Сеть 220 В	Сеть 380 В
1,12	1	14	3	5,3
1,38	1,5	15	3,3	5,7
1,59	2	19	4,1	7,2
1,78	2,5	21	4,6	7,9
2,26	4	27	5,9	10
2,76	6	34	7,7	12
3,57	10	50	11	19

Посмотрев данные жилого дома или мощности можно узнать необходимые параметры в колонке жилой или мощности можно узнать в колонке производственная база.

Расчет сечения многожильного провода

Многожильный провод состоит из нескольких отдельных жил. Расчет его сечения производится следующим образом:

1. Найден показатель площади поперечного сечения одной жилы.
2. Проводники кабеля пересчитываются.
3. Количество умножается на сечение одной жилы.

При соединении многожильного провода его концы обжимаются специальной втулкой с помощью обжимных клещей.

Особенности самостоятельного расчета

Самостоятельный расчет продольного сечения выполняется на проводнике без изолирующего покрытия. Кусок изоляции можно отодвинуть или снять на куске, купленном специально для испытаний. Для начала нужно определить диаметр и по нему найти сечение. Для работы используется несколько техник.

С помощью штангенциркуля

Метод оправдан, если измеряются параметры укороченного или дефектного кабеля. Например, ВВГ может обозначаться как 3х2,5, а по факту быть 3х21. Расчеты производятся так:

1. С проводника снимается изоляционная оболочка.
2. Диаметр измеряется штангенциркулем. Вам нужно будет поместить провод между ножками прибора и посмотреть на маркировку шкалы. Целое число вверху, десятичное число внизу.
3. На основании формулы нахождения площади круга S = π (D/2) 2 или ее упрощенного варианта S = 0,8 D² определяется сечение.
4. Диаметр 1,78 мм. Подставив значение в выражение и округлив результат до сотых, получится 2,79 мм2.

Для бытовых нужд потребуются жилы сечением 0,75; 1,5; 2,5 и 4 мм2.

Использование линейки и карандаша

Вычисление PS с помощью линейки и карандаша

При отсутствии специального измерительного прибора можно воспользоваться карандашом и линейкой. Над тестовым изображением выполняются операции:

1. С изолирующего слоя зачищается площадь, равная 5-10 см.
2. Полученная проволока наматывается на карандаш. Полные витки подходят плотно, между ними не должно быть места, «хвосты» направлены вверх или вниз.
3. В итоге должно получиться определенное количество витков, их нужно посчитать.
4. Обмотка накладывается на линейку так, чтобы нулевое деление совпадало с первой обмоткой.
5. Длина сегмента измеряется и делится на количество витков. Полученное значение является диаметром.
6. Например, 11 витков, на которые уходит 7,5 мм. При делении 7,5 на 11 выходит 0,68 мм — диаметр кабеля. Сечение можно найти по формуле.

Точность расчетов определяется плотностью и длиной намотки.

Таблица соответствия диаметра проволоки и площади сечения

При отсутствии возможности пройти испытание диаметра или произвести расчет при покупке допускается использование таблицы. Данные можно сфотографировать, распечатать или переписать, а затем использовать для определения стандартного или популярного размера ядра.

Cable diameter, mm	Conductor section, mm2
0,8	0,5
0,98	0,75
1,13	1
1,38	1,5
1,6	2
1,78	2,5
2,26	4
2,76	6
3,57	10

При покупке электрического кабеля необходимо смотреть параметры на этикетке. Например, используется ВВНГ 2х4. Количество жилок — это значение после «x». То есть изделие состоит из двух элементов сечением 4 мм2. По таблице можно проверить достоверность информации.

Чаще всего диаметр кабеля меньше заявленного на упаковке. У пользователя есть два варианта — использовать другой или выбрать кабель с большей площадью сечения по диаметру. Выбирая второе, нужно проверить изоляцию. Если она не твердая, тонкая, разная по толщине, остановитесь на продукции другого производителя.

Определение сечения жилы на вводе

Уточнить номинальные показатели можно в компании Энергосбыт или в документации на товар. Например, номинал автомата на вводе 25 А, потребляемая мощность 5 кВт, сеть однофазная, 220 В.

Подбор сечения осуществляется так, чтобы допустимый ток проводников в течение длительного периода больше, чем рейтинг машины. Например, в доме на ввод заведен трехжильный медный проводник ВВГнг, проложенный открытым способом. Оптимальное сечение 4 мм2, поэтому нужен материал ВВГнг 3х4.

После этого рассчитывается показатель условного тока отключения для автомата номиналом 25 А: 1,45х25 = 36,25 А. медная жила сечением 6 мм2 и допустимым током ограничения 42 А.

Расчет сечения провода для линии розеток

Сечение кабелей для бытовых электроустановок

Каждый электроприбор имеет свои показатели мощности. Измеряются они в ваттах и ​​указываются в паспорте или на наклейке на корпусе. Примером нахождения сечения будет линия питания стиральной машины мощностью 2,4 кВт. В расчетах учтено:

• материал провода и способ монтажа — трехжильный медный кабель ВВГнг, скрытый в стене;
• характеристики сечения – оптимальное значение 1,5 мм2, т.е. понадобится кабель 3х1,5;
• использование розетки. Если подключен только автомат, характеристик будет достаточно;
• система защиты — автомат с номинальным током 10 А.

Для двойных розеток используется медный кабель сечением 2,5 мм2 и автомат с номиналом 16 А.

Выбор сечения для трехфазной линии 380 В с несколькими приборами

Присоединение нескольких видов бытовых приборов к трехфазной линии предусматривает протекание потребляемого тока по трем жилам. Каждая из них будет иметь меньшее значение, чем двухпроводная. На основании этого явления допускается применение кабеля меньшего сечения в трехфазной сети.

Например, в доме установлен генератор мощностью 20 кВт и суммарной мощностью по трем фазам 52 А. Исходя из значений в таблице получается, что оптимальное сечение кабеля 8,4 мм2. На основании формулы рассчитывается фактическое сечение: 8,4/1,75=4,8 мм2. Для подключения генератора мощностью 20 кВт к трехфазной сети 380 В необходим медный проводник, сечение каждой жилы которого составляет 4,8 мм2.

Сечение проводов в старых домах и максимальная нагрузка

В многоэтажках советского периода применяется алюминиевая проводка. С учетом правильного соединения узлов в распределительной коробке, качества изоляции и надежности контактов соединения она прослужит от 10 до 30 лет.

При необходимости подключения оборудования с высоким энергопотреблением в домах с алюминиевой проводкой сечение и диаметр проводников выбирают исходя из потребляемой мощности. Все данные приведены в таблице.

Current, A	Maximum power, VA	Cable diameter, mm	Cable section, mm2
14	3000	1,6	2
16	3500	1,8	2,5
18	4000	2	3
21	4600	2,3	4
24	5300	2,5	5
26	5700	2,7	6
31	6800	3,2	8
38	8400	3,6	10

Какой кабель выбрать для квартирной электропроводки

Несмотря на дешевизну алюминиевых жил, от их использования лучше отказаться. Причина в низкой надежности контактов, по которым будут протекать токи. Вторая причина – несоответствие сечения провода мощности современных бытовых приборов. Медный кабель отличается надежностью и долгим сроком службы.

В квартирах и домах допускается применять провод с маркировкой:

• ПУНП — плоская жила с медными жилами в оболочке из ПВХ. Рассчитан на напряжение 250 В при частоте 50 Гц.

Стоимость ПУНП

• ВВГ/ВВГнг — кабели плоские медные двойные с ПВХ покрытием. Используются внутри и снаружи конструкций, не подвержены возгоранию. Они доступны с 2, 3 и 4 жилами.

ВВГ стоимость

• NYM — провод медный для внутренней одинарной линии. Имеет изоляционную оболочку из ПВХ и внешнее покрытие, жилы с заземлением и без него.

Стоимость NYM

При выборе количества жил необходимо будет учитывать способность проводимости тока на единицу сечения. В этом случае квартирную сеть лучше делать из одножильного провода, толщина которого больше. Многожильные элементы можно многократно сгибать, к ним можно подключать электроприборы. Качественным будет только кабель с тонкими жилами.

Правильное сечение проводников с учетом мощности оборудования и типа сети являются важными факторами при организации ЛЭП. Диаметр кабеля можно рассчитать самостоятельно несколькими способами. На основании этих показаний легко определить сечение жил по формулам или с помощью таблицы.

Стандартный метод испытаний для определения площади поперечного сечения многожильных проводников

Лицензионное соглашение ASTM

ВАЖНО — ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ЭТИ УСЛОВИЯ ПЕРЕД ВХОДОМ В ЭТОТ ПРОДУКТ ASTM.
Приобретая подписку и нажимая на это соглашение, вы вступаете в контракт, и подтверждаете, что прочитали настоящее Лицензионное соглашение, что вы понимаете его и соглашаетесь соблюдать его условия. Если вы не согласны с условиями настоящего Лицензионного соглашения, немедленно покиньте эту страницу, не входя в продукт ASTM.

1. Право собственности:
Этот продукт защищен авторским правом как компиляции и в виде отдельных стандартов, статей и/или документов («Документы») ASTM («ASTM»), 100 Barr Harbour Drive, West Conshohocken, PA 19428-2959 USA, за исключением случаев, когда прямо указано в тексте отдельных документов. Все права защищены. Ты (Лицензиат) не имеет прав собственности или иных прав на Продукт ASTM или Документы. Это не продажа; все права, право собственности и интерес к продукту или документам ASTM (как в электронном, так и в печатном виде) принадлежат ASTM. Вы не можете удалять или скрывать уведомление об авторских правах или другое уведомление, содержащееся в Продукте или Документах ASTM.

2. Определения.

A. Типы лицензиатов:

(i) Индивидуальный пользователь:
один уникальный компьютер с индивидуальным IP-адресом;

(ii) Одноместный:
одно географическое местоположение или несколько объекты в пределах одного города, входящие в состав единой организационной единицы, управляемой централизованно; например, разные кампусы одного и того же университета в одном городе управляются централизованно.

(iii) Multi-Site:
организация или компания с независимое управление несколькими точками в одном городе; или организация или компания, расположенная более чем в одном городе, штате или стране, с центральным управлением для всех местоположений.

B. Авторизованные пользователи:
любое лицо, подписавшееся к этому Продукту; если Site License также включает зарегистрированных студентов, преподавателей или сотрудников, или сотрудник Лицензиата на Одном или Множественном Сайте.

3. Ограниченная лицензия.
ASTM предоставляет Лицензиату ограниченное, отзывная, неисключительная, непередаваемая лицензия на доступ посредством одного или нескольких авторизованные IP-адреса и в соответствии с условиями настоящего Соглашения использовать разрешенных и описанных ниже, каждого Продукта ASTM, на который Лицензиат подписался.

A. Специальные лицензии:

(i) Индивидуальный пользователь:

(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;

(b) право скачивать, хранить или распечатывать отдельные копии отдельных Документов или частей таких Документов исключительно для собственного использования Лицензиатом. То есть Лицензиат может получить доступ к электронному файлу Документа (или его части) и загрузить его. Документа) для временного хранения на одном компьютере в целях просмотра и/или печать одной копии документа для личного пользования. Ни электронный файл, ни единственный печатный отпечаток может быть воспроизведен в любом случае. Кроме того, электронный файл не может распространяться где-либо еще по компьютерным сетям или иным образом. Это электронный файл нельзя отправить по электронной почте, загрузить на диск, скопировать на другой жесткий диск или в противном случае разделены. Одна печатная копия может быть распространена среди других только для их внутреннее использование в вашей организации; его нельзя копировать. Индивидуальный загруженный документ иным образом не может быть продана или перепродана, сдана в аренду, сдана в аренду, одолжена или сублицензирована.

(ii) Односайтовые и многосайтовые лицензии:

(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;

(b) право скачивать, хранить или распечатывать отдельные копии отдельных Документов или частей таких Документов для личных целей Авторизованного пользователя. использовать и передавать такие копии другим Авторизованным пользователям Лицензиата в компьютерной сети Лицензиата;

(c) если образовательное учреждение, Лицензиату разрешается предоставлять печатная копия отдельных Документов отдельным учащимся (Авторизованные пользователи) в классе по месту нахождения Лицензиата;

(d) право отображать, загружать и распространять печатные копии Документов для обучения Авторизованных пользователей или групп Авторизованных пользователей.

(e) Лицензиат проведет всю необходимую аутентификацию и процессы проверки, чтобы гарантировать, что только авторизованные пользователи могут получить доступ к продукту ASTM.

(f) Лицензиат предоставит ASTM список авторизованных IP-адреса (числовые IP-адреса домена) и, если многосайтовый, список авторизованных сайтов.

B. Запрещенное использование.

(i) Настоящая Лицензия описывает все разрешенные виды использования. Любой другой использование запрещено, является нарушением настоящего Соглашения и может привести к немедленному прекращению действия настоящей Лицензии.

(ii) Авторизованный пользователь не может производить этот Продукт, или Документы, доступные любому, кроме другого Авторизованного Пользователя, будь то по интернет-ссылке, или разрешив доступ через его или ее терминал или компьютер; или другими подобными или отличными средствами или договоренностями.

(iii) В частности, никто не имеет права передавать, копировать, или распространять любой Документ любым способом и с любой целью, за исключением случаев, описанных в Разделе 3 настоящей Лицензии без предварительного письменного разрешения ASTM. В частности, за исключением случаев, описанных в Разделе 3, никто не может без предварительного письменного разрешения ASTM: (a) распространять или пересылать копию (электронную или иную) любой статьи, файла, или материал, полученный из любого продукта или документа ASTM; (b) воспроизводить или фотокопировать любые стандарт, статья, файл или материал из любого продукта ASTM; в) изменять, видоизменять, приспосабливать, или переводить любой стандарт, статью, файл или материал, полученный из любого продукта ASTM; (d) включать любой стандарт, статью, файл или материал, полученный из любого продукта ASTM или Документировать в других произведениях или иным образом создавать любые производные работы на основе любых материалов. получено из любого продукта или документа ASTM; (e) взимать плату за копию (электронную или иным образом) любого стандарта, статьи, файла или материала, полученного из любого продукта ASTM или Документ, за исключением обычных расходов на печать/копирование, если такое воспроизведение разрешено по разделу 3; или (f) систематически загружать, архивировать или централизованно хранить существенные части стандартов, статей, файлов или материалов, полученных из любого продукта ASTM или Документ. Включение печатных или электронных копий в пакеты курсов или электронные резервы, или для использования в дистанционном обучении, не разрешено настоящей Лицензией и запрещено без Предварительное письменное разрешение ASTM.

(iv) Лицензиат не может использовать Продукт или доступ к Продукт в коммерческих целях, включая, помимо прочего, продажу Документов, материалы, платное использование Продукта или массовое воспроизведение или распространение Документов в любой форме; а также Лицензиат не может взимать с Авторизованных пользователей специальные сборы за использование Продукт сверх разумных расходов на печать или административные расходы.

C. Уведомление об авторских правах . Все копии материала из ASTM Продукт должен иметь надлежащее уведомление об авторских правах от имени ASTM, как показано на начальной странице. каждого стандарта, статьи, файла или материала. Сокрытие, удаление или изменение уведомление об авторских правах не допускается.

4. Обнаружение запрещенного использования.

A. Лицензиат несет ответственность за принятие разумных мер для предотвращения запрещенного использования и незамедлительного уведомления ASTM о любых нарушениях авторских прав или запрещенное использование, о котором Лицензиату стало известно. Лицензиат будет сотрудничать с ASTM при расследовании любого такого запрещенного использования и предпримет разумные шаги для обеспечения прекращение такой деятельности и предотвращение ее повторения.

B. Лицензиат должен приложить все разумные усилия для защиты Продукт от любого использования, не разрешенного настоящим Соглашением, и уведомляет ASTM о любом использовании, о котором стало известно или о котором было сообщено.

5. Постоянный доступ к продукту.
ASTM резервирует право прекратить действие настоящей Лицензии после письменного уведомления, если Лицензиат существенно нарушит условия настоящего Соглашения. Если Лицензиат не оплачивает ASTM какую-либо лицензию или абонентской платы в установленный срок, ASTM предоставит Лицензиату 30-дневный период в течение что бы вылечить такое нарушение. Для существенных нарушений период устранения не предоставляется связанные с нарушениями Раздела 3 или любыми другими нарушениями, которые могут привести к непоправимым последствиям ASTM. вред. Если подписка Лицензиата на Продукт ASTM прекращается, дальнейший доступ к онлайн-база данных будет отклонена. Если Лицензиат или Авторизованные пользователи существенно нарушают настоящую Лицензию или запрещать использование материалов в любом продукте ASTM, ASTM оставляет за собой право право отказать Лицензиату в любом доступе к Продукту ASTM по собственному усмотрению ASTM.

6. Форматы доставки и услуги.

A. Некоторые продукты ASTM используют стандартный интернет-формат HTML. ASTM оставляет за собой право изменить такой формат с уведомлением Лицензиата за три [3] месяца, хотя ASTM приложит разумные усилия для использования общедоступных форматов. Лицензиат и Авторизованные пользователи несут ответственность за получение за свой счет подходящие подключения к Интернету, веб-браузеры и лицензии на любое необходимое программное обеспечение для просмотра продуктов ASTM.

B. Продукты ASTM также доступны в Adobe Acrobat. (PDF) Лицензиату и его Авторизованным пользователям, которые несут единоличную ответственность за установку и настройка соответствующего программного обеспечения Adobe Acrobat Reader.

C. ASTM приложит разумные усилия для обеспечения онлайн-доступа доступны на постоянной основе. Доступность будет зависеть от периодического перерывы и простои для обслуживания сервера, установки или тестирования программного обеспечения, загрузка новых файлов и причины, не зависящие от ASTM. ASTM не гарантирует доступ, и не несет ответственности за ущерб или возврат средств, если Продукт временно недоступен, или если доступ становится медленным или неполным из-за процедур резервного копирования системы, объем трафика, апгрейды, перегрузка запросов к серверам, общие сбои сети или задержки, или любая другая причина, которая может время от времени делать продукт недоступным для Лицензиата или Авторизованных пользователей Лицензиата.

7. Условия и стоимость.

A. Срок действия настоящего Соглашения _____________ («Период подписки»). Доступ к Продукту предоставляется только на Период Подписки. Настоящее Соглашение останется в силе после этого для последовательных Периодов подписки при условии, что ежегодная абонентская плата, как таковая, может меняются время от времени, оплачиваются. Лицензиат и/или ASTM имеют право расторгнуть настоящее Соглашение. в конце Периода подписки путем письменного уведомления, направленного не менее чем за 30 дней.

B. Сборы:

8. Проверка.
ASTM имеет право проверять соответствие с настоящим Соглашением, за свой счет и в любое время в ходе обычной деятельности часы. Для этого ASTM привлечет независимого консультанта при соблюдении конфиденциальности. соглашение, для проверки использования Лицензиатом Продукта и/или Документов ASTM. Лицензиат соглашается разрешить доступ к своей информации и компьютерным системам для этой цели. Проверка состоится после уведомления не менее чем за 15 дней, в обычные рабочие часы и в таким образом, чтобы не создавать необоснованного вмешательства в деятельность Лицензиата. Если проверка выявляет нелицензионное или запрещенное использование продуктов или документов ASTM, Лицензиат соглашается возместить ASTM расходы, понесенные при проверке и возмещении ASTM для любого нелицензированного/запрещенного использования. Применяя эту процедуру, ASTM не отказывается от любое из своих прав на обеспечение соблюдения настоящего Соглашения или на защиту своей интеллектуальной собственности путем любым другим способом, разрешенным законом. Лицензиат признает и соглашается с тем, что ASTM может внедрять определенная идентифицирующая или отслеживающая информация в продуктах ASTM, доступных на Портале.

9. Пароли:
Лицензиат должен немедленно уведомить ASTM о любом известном или предполагаемом несанкционированном использовании(ях) своего пароля(ей) или о любом известном или предполагаемом нарушение безопасности, включая утерю, кражу, несанкционированное раскрытие такого пароля или любой несанкционированный доступ или использование Продукта ASTM. Лицензиат несет исключительную ответственность для сохранения конфиденциальности своего пароля (паролей) и для обеспечения авторизованного доступ и использование Продукта ASTM. Личные учетные записи/пароли не могут быть переданы.

10. Отказ от гарантии:
Если не указано иное в настоящем Соглашении, все явные или подразумеваемые условия, заверения и гарантии, включая любые подразумеваемые гарантия товарного состояния, пригодности для определенной цели или ненарушения прав отказываются от ответственности, за исключением случаев, когда такие отказы признаются юридически недействительными.

11. Ограничение ответственности:
В случаях, не запрещенных законом, ни при каких обстоятельствах ASTM не несет ответственности за любые потери, повреждения, потерю данных или за особые, косвенные, косвенные или штрафные убытки, независимо от теории ответственности, возникающие в результате или в связи с использованием продукта ASTM или загрузкой документов ASTM. Ни при каких обстоятельствах ответственность ASTM не будет превышать сумму, уплаченную Лицензиатом по настоящему Лицензионному соглашению.

12. Общие.

A. Прекращение действия:
Настоящее Соглашение действует до прекращено. Лицензиат может расторгнуть настоящее Соглашение в любое время, уничтожив все копии (на бумажном, цифровом или любом носителе) Документов ASTM и прекращении любого доступа к Продукту ASTM.

B. Применимое право, место проведения и юрисдикция:
Это Соглашение должно толковаться и толковаться в соответствии с законодательством Содружество Пенсильвании. Лицензиат соглашается подчиняться юрисдикции и месту проведения в суды штата и федеральные суды Пенсильвании по любому спору, который может возникнуть в соответствии с настоящим Соглашение. Лицензиат также соглашается отказаться от любых претензий на неприкосновенность, которыми он может обладать.

C. Интеграция:
Настоящее Соглашение представляет собой полное соглашение между Лицензиатом и ASTM в отношении его предмета. Он заменяет все предыдущие или одновременные устные или письменные сообщения, предложения, заверения и гарантии и имеет преимущественную силу над любыми противоречащими или дополнительными условиями любой цитаты, заказа, подтверждения, или другое сообщение между сторонами, относящееся к его предмету в течение срока действия настоящего Соглашения. Никакие изменения настоящего Соглашения не будут иметь обязательной силы, если они не будут в письменной форме и подписан уполномоченным представителем каждой стороны.

D. Назначение:
Лицензиат не может назначать или передавать свои права по настоящему Соглашению без предварительного письменного разрешения ASTM.

E. Налоги.
Лицензиат должен уплатить все применимые налоги, за исключением налогов на чистый доход ASTM, возникающий в результате использования Лицензиатом Продукта ASTM. и/или права, предоставленные по настоящему Соглашению.

Площадь поперечного сечения нулевых проводников

Гэри Паркер, старший инженер службы технической поддержки ECA, дает несколько технических советов, касающихся площади поперечного сечения нейтральных проводников.

Как правило, цепи проектируются с нейтральными проводниками с той же площадью поперечного сечения, что и линейный провод.

Действительно, BS7671:2008 Регламент 524.2.1 гласит:

«Нейтральный проводник, если он есть, должен иметь площадь поперечного сечения не менее площади поперечного сечения линейного проводника:

1. В однофазном, два -проводные цепи любого сечения
2. В многофазных и однофазных трехпроводных цепях, где размер линейных проводников меньше или равен 16 мм ² для медных 25 мм ² для алюминиевых
3. В цепях, где это требуется в соответствии с Правилом 523.6.3».

Настоящий Регламент фактически требует, чтобы нейтральный проводник имел одинаковую площадь поперечного сечения в однофазных системах. Однако в многофазных системах можно использовать нейтральный проводник с уменьшенной площадью поперечного сечения.

Правило 524.2.2 гласит:

«Если общее содержание гармоник из-за тройных гармоник превышает 33 % основного линейного тока, может потребоваться увеличение площади поперечного сечения нейтрального проводника (см. Правило 523.6). .3 и Приложение 4, раздел 5.5)».

Это требует от проектировщика установки обеспечения того, чтобы содержание гармоник было ниже 33% от основной частоты линейного тока, в противном случае следует изучить возможность обеспечения нейтрального проводника с большей площадью поперечного сечения.

 Правила 524.2.3 гласят:

«Для многофазной цепи, где каждый линейный проводник имеет площадь поперечного сечения более 16 мм ² для меди 25 мм ² для алюминия, нейтральный провод меньшую площадь поперечного сечения, чем у линейных проводов, при условии одновременного выполнения следующих условий:

1. Ожидаемый максимальный ток, включая гармоники, если таковые имеются, в нейтральном проводе при нормальной эксплуатации не превышает допустимой нагрузки по току приведенная площадь поперечного сечения нейтрального проводника, и

ПРИМЕЧАНИЕ: нагрузка, которую несет цепь при нормальных условиях эксплуатации, должна быть практически равномерно распределена между линиями

2. Нейтральный проводник защищен от перегрузки по току в соответствии с Правилами 431. 2 и
.
3. Размер нейтрального проводника должен быть не менее 16 мм ² для меди и 25 мм ² для алюминия с учетом Правил 523.6.3».

Настоящий Регламент предлагает некоторые возможности для уменьшения нейтральной площади поперечного сечения при условии соблюдения трех пунктов.

Ниже приведены некоторые практические советы по выполнению этих трех пунктов:



Ожидаемый максимальный ток

Следует ли организовать систему таким образом, чтобы ожидаемый ток в нейтрали был больше, чем ток в допустимая нагрузка по току уменьшенной нейтрали, то можно просто констатировать, что нейтральный проводник будет недостаточным и должен быть увеличен.



Нейтраль защищена от перегрузки по току

Правило 431.2.1 требует, чтобы в системе TN или TT, где площадь поперечного сечения нейтрали меньше, чем у линейного проводника, требовалось устройство обнаружения перегрузки по току. Для этого не требуется, чтобы нейтраль имела устройство защиты от перегрузки по току, достаточно детектора, который вызовет отключение линейных проводников. По сути, это устройство будет контролировать ток в нейтрали, и если он достигнет уровня, который может повредить проводник, линейные проводники будут отключены.



Минимальный размер и правила 523.6.3

Минимальный требуемый размер должен быть не менее 16 мм, ² для медных и 25 мм ² для алюминиевых кабелей. Правило 523.6.3 требует, чтобы проектировщик учитывал содержание третьей гармоники в кабеле с дополнительной информацией, содержащейся в Приложении 4, раздел 5.5.

Таким образом, при соблюдении всех соответствующих критериев можно спроектировать и установить цепь, в которой площадь поперечного сечения нейтрали меньше площади поперечного сечения линейных проводников.

Для получения дополнительной информации и помощи посетите сайт www.
