Как рассчитать сечение кабеля

Как рассчитать сечение кабеля

Для того, чтоб подобрать кабель для тех или иных целей, важно грамотно рассчитать сечение кабеля. Ведь если кабель будет слишком малого сечения, то от большой нагрузки он будет постоянно нагреваться, это приведет к тому, что изоляция на кабеле расплавится и произойдет короткое замыкание, что в свою очередь может привести к пожару.

Напротив если взять кабель с запасом по сечению, то это приведет к дополнительным затратам. Конечно если нужно всего лишь несколько метров кабеля, то ничего страшного в этом нет, а если речь идет о монтаже проводки в частном доме, то перерасход будет существенный.

Расчет сечения кабеля начинается с того, что нужно определить суммарную мощность потребителей электроэнергии, которые будут подключатся к данной линии, группе.

Мощность прибора указывается в Ваттах (Вт) заводом изготовителем на бирке с техническими характеристиками.

Если по каким либо причинам такие данные отсутствуют, то можете посмотреть в приведенной ниже таблице мощностей распространенных электроприборов, или ввести в поиске марку прибора, и узнать его технические характеристики.

Электроприбор	Мощность, Вт	Электроприбор	Мощность, Вт
Блендер	до 500	Полотенцесушитель	900-1700
Вентилятор	750-1700	Посудомоечная машина	2000
Видеомагнитофон	до 500	Пылесос	400-2000
Водонагреватель накопительный	1200-1500	Соковыжималка	до 1000
Вытяжка (вентиляция)	500-1000	Стиральная машина	3000
Гриль	1200-2000	Стиральная машина с сушкой	3500
Духовка	1000-2000	Сушка для рук	800
Компьютер	400-750	Телевизор	100-400
Кондиционер	1000-3000	Тостер	600-1500
Кофеварка	800-1500	Увлажнитель воздуха	200
Кухонный комбайн	до 100	Утюг	500-2000
Микроволновая печь	850	Фен для волос	450-2000
Микроволновая печь комбинированная	2650	Фритюрница	1500
Миксер	до 500	Холодильник	200-600
Мясорубка	500-1000	Электробритва	до 100
Обогреватель	1000-2400	Электроплита	8000-10000
Пароварка	500-1000	Электрочайник	1000-2000



Итак, например нам нужно подключить к данному кабелю четыре прибора.

Прибор 1 имеет мощность 3000 Вт, прибор 2 — 3500 Вт, прибор 3 — 2500 Вт, прибор 4 — 500 Вт. Суммируем все данные: 3000+3500+2500+500=9500(Вт)=9,5(кВт).

Перед тем, как рассчитать сечение кабеля нужно суму 8,5 кВт умножить на понижающий коэффициент 0,75. Зачем умножать на понижающий коэффициент? Предполагается, что не все приборы будут работать одновременно, для этого и ввели понижающий коэффициент, то есть нагрузка в сети будет всего 75%. Умножаем: 9,5*0,75=7,125(кВт). Итак, мы получили цифру 7,125 кВт, теперь переходим к таблице подбора сечения кабеля.

Нас интересует колонка подбора мощности в кВт, так, как мы считали именно в Ваттах. Ищем в таблице значение, которое будет больше или равно 7,125 кВт.

Сечение жилы, кв.мм.	Медные провода
	Напряжение 220 В		Напряжение 380 В
	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33,0
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66,0	260	171,6



Сечение жилы, кв. мм.	Алюминиевые провода
	Напряжение 220 В		Напряжение 380 В
	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
2,5	20	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11,0	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22,0	85	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44,0	170	112,2
120	230	50,6	200	132,0



Соответственно если кабель медный, и напряжение 220 В, то нам подойдет кабель сечением 4 мм. кв., если напряжение 380 В, то вполне хватит кабеля в полтора квадрата. Для алюминиевого кабеля — 6 мм.кв. на 220 В, и 2,5 мм.кв. на 380 В.

Теперь вы знаете как рассчитать сечение кабеля, надеемся это было не сложно, а если у вас все же остались какие-то вопросы связанные с выбором кабеля, то вы всегда можете задать их нашим консультантам, достаточно всего лишь связаться с нами через форму обратной связи, либо заказать обратный звонок. Также хотим обратить ваше внимание на то, что в нашем магазине продаются только качественные провода и кабеля, которые имеют все необходимые сертификаты, остерегайтесь подделок.

На видео представлены замеры сечения жилы и сопротивления изоляции Кабеля ВВГнг-П 3х2,5

Который продается в наших интернет-магазинах:

1) Для физических лиц – это https://cable-ok.com.ua/kabel-vvg-p-ng-3kh35-gal-kat/

2) Для юридических лиц – это https://ptk-veles.in.ua/kabel-provd/?filter=1&1035%5B%5D=%D0%92%D0%92%D0%93-%D0%9F+%D0%BD%D0%B3







Новости Все новости

Велес против фальсификации на рынке кабельной продукции

12.04.2015



27.03.2015

Открытие интернет-магазина «ВЕЛЕС» на существующей базе ТОВ «ПТК ВEЛЕС»

Статьи Все статьи

Таблица максимальной намотки кабеля на барабан

При покупке кабеля с барабаном важно знать какой метраж вмещает тот или иной барабан, чтоб подобрать барабан оптимальных размеров. Предлагаем воспользоваться нашей таблицей …

Особенности установки электропроводки в деревянном доме

Как правило, в деревянных зданиях устанавливают однофазную проводку. Для того чтобы в дальнейшем избежать неблагоприятных последствий необходимо проводить грамотный монтаж. …

Как грамотно выбрать профессионального электрика

Строительство дома или ремонтные работы помещения требуют определенных затрат на качественный материал и профессиональных строителей. Чтобы новый интерьер не разочаровал после окончания ремонта необходимо найти опытных специалистов …

Проводка в квартире часть 5

Для того, чтоб проводка работала правильно, то есть не перегревалась, важно грамотно рассчитать сечение кабеля для проводки в квартире. Сразу же нужно заметить, что в нормах, которыми нужно руководствоваться при монтаже электропроводки сказано, что для силовых розеток в квартире или доме нужно использовать медный кабель (только медный алюминий уже не используют) с монолитной жилой сечением не менее 2,5мм², а для освещения не менее 1,5мм².

В принципе этого более чем достаточно для бытового применения, ведь кабель сечением 1,5мм² рассчитан на нагрузку до 4,1 кВт — это сорок ламп накаливания «соток», вряд ли кто будет использовать такое количество ламп в одной линии или в одной комнате, а если говорить о светодиодных лампах, то тут вообще перебор. Что касается розеток, то кабель сечением 2,5мм² выдерживает нагрузку до 5,9 кВт — этого для розеток тоже вполне хватает.

Если резюмировать все выше сказанное и подвести итоги — не хотите рассчитывать сечение кабеля для проводки в квартире, то просто делаете освещение медным проводом сечением 1,5мм², розетки кабелем 2,5мм², и если нужно подключить что-то силовое, например духовой шкаф или бойлер используйте кабель 4 реже 6мм², в зависимости от того, какую нагрузку собираетесь подключить. Но все таки по-правильному расчет сделать нужно.

Расчет сечение кабеля для проводки в квартире

Давайте для примера возьмем схему проводки которую мы делали в статье «Проводка в квартире часть 3 — Схема электропроводки в квартире своими руками» и рассчитаем нагрузку кабельной линии розеток на кухне (комната 2).

Как видно на плане на кухне планируется подключить посудомоечную машину, микроволновую печь и холодильник. Все эти приборы хоть и будут подключаться в отдельные розетки, но розетки потом соединяются в распределительной коробке в одну линию. То есть линия от распределительной коробки до силового щитка должна выдерживать суммарную нагрузку от всех трех розеток, давайте рассчитаем эту нагрузку.

Для того чтоб рассчитать сечение кабеля для проводки в квартире нужно знать потребляемую мощность приборов, которые мы планируем в дальнейшем использовать. Как правило, мощность прибора указывается заводом изготовителем в Ваттах (Вт) на бирке с техническими характеристиками. Примерную мощность прибора можно посмотреть в данной таблице.

В нашем примере расчета сечения кабеля для проводки в квартире мы рассчитываем суммарную мощность посудомоечной машины (мощностью 2000 Вт), микроволновой печи (мощностью 1500 Вт) и холодильника (мощностью 600 Вт). Суммируем все значения 2000+1500+600=4100 Вт. Предполагается, что не все приборы будут работать одновременно, и поэтому суммарную суму, как правило, умножают на понижающий коэффициент 0,75, то есть нагрузка на сеть будет составлять 75%. 4100*0,75=3075 Вт или 3,075 кВт. Далее ищем в таблице подбора сечения кабеля какого сечения кабель способен выдерживать данную нагрузку.

Как видим для такой нагрузки вполне хватает кабеля с сечением 1,5мм², но кабель с таким сечением запрещается использовать для прокладки силовых линий (розеток) минимум это 2,5мм², поэтому берем кабель 2,5 его хватит с запасом. Что касается линий от распределительной коробки до розеток, то тут даже просчитывать ничего не нужно — так как суммарная мощность не превышает допустимую нагрузку для кабеля с сечением 2,5мм², который используется для прокладки этих линий.

По такому же принципу рассчитываем все линии в квартире, и на этом расчет сечения кабеля для проводки в квартире закончен, а теперь можно просчитать количество кабеля.

Расчет количества кабеля для проводки в квартире

Берем схему проводки в квартире, и наносим на наш план все расстояния. В нашем примере, как видно, длина квартиры 7 м, ширина 5 м. Также нужно знать высоту потолков, предположим что у нас она 2,5 м. Считаем все линии проводов, на плане у нас красный — это кабель освещения 1,5мм², а зеленый 2,5мм² кабель, который идет на розетки. На каждую группу розеток добавляем 2,2 м (это опуск, в нашем случае 2,2), а на каждый выключатель 1,6 м, так как они расположены выше. Также нужно добавить по 15 см кабеля на каждой розетке, выключателе, лампе, распределительной коробке и силовом щитке.

Вот и все, в нашем примере получилось 41 м кабеля 1,5мм² и 59 м кабеля 2,5мм², накинем еще по 10% запаса, получится 45 м и 65 м соответственно. В следующей статье читайте о том, какой кабель выбрать для проводки в доме.

Расчет и подбор сечения проводов

При ремонте или проектировании электрооборудования необходимо правильно подобрать провода. Можно воспользоваться специальным калькулятором или справочником. Но для этого нужно знать параметры нагрузки и особенности монтажа кабеля.

Содержание

• 1 Зачем рассчитывать поперечное сечение кабеля
• 2 Размер по мощности
• 3 Как рассчитать силу тока
• 4 Расчет площади поперечного сечения кабеля по мощности и длине
• 5 Открытая и закрытая проводка

Зачем рассчитывать сечение кабеля

К электрическим сетям предъявляются следующие требования:

• безопасность;
• надежность;
• эконом.

Если выбранная площадь сечения провода мала, то токовые нагрузки на кабели и провода будут высокими, что приведет к перегреву. Это может привести к аварийной ситуации, которая приведет к повреждению всего электрооборудования и станет опасной для жизни и здоровья.

Если, с другой стороны, установлены провода с большой площадью поперечного сечения, безопасное применение гарантировано. Но с финансовой точки зрения будет перерасход. Правильный подбор площади сечения провода – залог долговременной безопасной эксплуатации и рационального использования финансовых средств.

В ПУЭ имеется отдельная глава по правильному выбору проводников: «Глава 1.3. Выбор проводников по нагреву, экономической плотности тока и условиям коронирования».

Площадь поперечного сечения кабеля рассчитывается в зависимости от его мощности и тока. Давайте посмотрим на примеры. Чтобы определить, какое сечение провода необходимо для 5 кВт Вам потребуется воспользоваться таблицами «Правил устройства электроустановок. Правила устройства электроустановок «). Настоящее руководство является нормативным документом. В нем указано, что сечение кабеля выбирается по 4 критериям:

1. Напряжение питания ( Однофазное или трехфазное ).
2. Материал проводника.
3. Ток нагрузки, измеряемый в амперах ( А ), или мощность в киловаттах ( кВт ).
4. Расположение кабеля.

В PUE нет значения. 5 кВт , поэтому нам придется выбрать следующее большее значение — 5,5 кВт . Для монтажа в квартире сегодня необходимо использовать медный провод. В большинстве случаев установка осуществляется по воздуху, поэтому из справочных таблиц подходит сечение 2,5 мм². Максимально допустимая токовая нагрузка составит 25 А.

В вышеупомянутом руководстве также указан ток, на который рассчитан входной автоматический выключатель ( ВА ). Согласно « Правил устройства электроустановок » для нагрузки 5,5кВт ток ВА должен быть 25 А. В документе указано, что номинальный ток провода, который идет в дом или квартиру, должен быть на одну ступень выше, чем у ВА. В этом случае после 25 ампер будет 35 ампер. Последнее значение должно быть принято в качестве расчетного значения. Ток 35 А соответствует сечению 4 мм² и мощности 7,7 кВт. Итак, подбор сечения медного провода по мощности завершен: 4 мм².

Чтобы узнать какое сечение медного провода требуется для 10кВт опять же воспользуемся справочником. Если вы рассматриваете случай открытой проводки, вы должны определиться с материалом кабеля и напряжением питания.

Например Для алюминиевого провода и напряжения 220 В ближайшая большая мощность будет 13 кВт, соответствующее сечение — 10 мм²; для 380 В мощность составит 12 кВт, а сечение – 4 мм².

Выбор в зависимости от мощности

Перед подбором сечения кабеля по мощности необходимо рассчитать его суммарное значение, составить перечень электроприборов на участке, к которому прокладывается кабель. На каждом из устройств должна быть указана мощность, рядом будут написаны соответствующие единицы измерения: Вт или кВт ( 1 кВт = 1000 Вт ). Затем вам нужно будет сложить мощность всего оборудования и получится сумма.

Если вы выбираете кабель для подключения одного электроприбора, то достаточно информации только о его потребляемой мощности. Подобрать сечение провода по мощности можно в таблицах ПУЭ.

Таблица 1. Выбор сечения провода по мощности для кабеля с медными жилами

9 0099

Сечение токопроводящей жилы, мм²	Для кабеля с медными жилами
	Напряжение 220 В		Напряжение 380 В
	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
1, 5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19 ,8
6	46	10,1	40	26,4
10 9 0101	70	15,4	50	33
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66	260	171,6

Таблица 2. Выбор сечения проводов по мощности для кабелей с алюминиевыми жилами

9 0104

Сечение токоведущей жилы, мм²	Для кабеля с алюминиевыми жилами
	Напряжение 220 В		Напряжение 380 В
	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
2,5	20	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	3 0	19,8
10	50	11,0	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22,0	85	56,1
50	135	29,7	110	7 2,6
70	165	36,3	140	92,4
95	200	44,0	170	112,2
120	230	50,6	200	132,2

Кроме того, необходимо знать напряжение сети: трехфазная соответствует 380 В и однофазная 220 В. В ПУЭ

приведены сведения как для алюминиевых, так и для медных проводов. Оба имеют свои преимущества и недостатки. К преимуществам медных проводов относятся:

• высокая прочность;
• эластичность;
• устойчивость к окислению; Электропроводность
• больше, чем у алюминия.

Недостаток медных проводов – высокая стоимость. В советских домах при строительстве использовалась алюминиевая электропроводка. Поэтому, если происходит частичная замена, желательно ставить алюминиевые провода. Исключение составляют только те случаи, когда вместо всей старой проводки ( до щита ) устанавливается новая. Тогда имеет смысл использовать медь. Прямой контакт меди и алюминия недопустим, так как это приводит к окислению. Поэтому для их соединения используется третий металл.

Вы можете самостоятельно произвести расчет сечения провода по мощности для трехфазной цепи. Для этого необходимо использовать формулу: I=P/(U*1,73) , где P — мощность, Вт; У — напряжение, В; I — сила тока, А. Затем по справочной таблице выбрать сечение кабеля в зависимости от расчетного тока. Если нужного значения нет, то выбирается ближайшее, превышающее расчетное.

Как рассчитать по току

Величина тока, протекающего по проводнику, зависит от длины, ширины, удельного сопротивления последнего и от температуры. При нагревании электрический ток уменьшается. Справочная информация дана для комнатной температуры ( 18°С ). Для выбора сечения кабеля по току используют таблицу ПУЭ (ПУЭ-7 п.1.3.10-1.3.11 ПОСТОЯННЫЕ ТОКИ для проводов, шнуров и кабелей с резиновой или пластмассовой изоляцией).

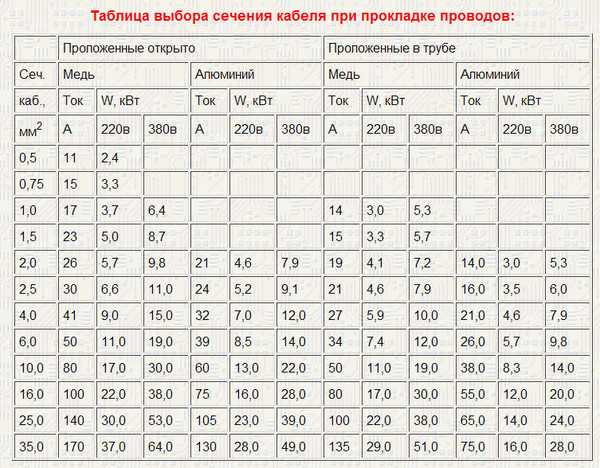

Таблица 3. Электрический ток для медных проводов и шнуров с резиновой и поливинилхлоридной изоляцией

9011 2 80

Сечение жилы, мм²	Ток, А, для проложенных проводов
	открытый ly	в одной тубе
		два одножильных провода	три одножильных провода	четыре одножильных	один двухжильный	один трехжильный
0,5	11 90 101	—	—	—	—	—
0,75	15	—	—	—	—	—
1	17	16	15	14	15	14
1,2	20	18	16	15	16	14,5
1,5	23	19	17	16	18	15
2	26	24	22	20	23	19
2,5	30	27	25	25	25	21
3	34	32	28	26	28	24
4	41	38	35	30	32	27
5	46	42	39	34	37	31
6	50	46	42 9010 1	40	40	34
8	62	54	51	46 90 101	48	43
10	80	70	60	50	55	50
16	100	85	75	80	70
25	140	115	10 0	90	100	85
35	170	135	125	115	125	100
50	215	185	170	150	160	135
70	270	225	210	185	195	175
95	330	275	255	225	245	215
120	385	315	290 901 01	260	295	250
150	440	360	330	—	—	—
185	510	—	—	—	—	—
240	605	—	—	—	—	—
300	695	—	—	—	—	—
400	830	—	—	—	—	—

Для расчета алюминиевых проводов воспользуйтесь таблицей.

Таблица 4. Электрический ток для алюминиевых проводов и шнуров с резиновой и поливинилхлоридной изоляцией

9 0112 6 901 12 130 9 0265

Сечение жилы, мм²	Ток, А, для проводов открытой прокладки
	открыто	в одной трубке
		два одножильных провода	три одножильные	четыре одножильные	одна двухжильная	одна трехжильная
2	21	19 9 0101	18	15	17	14
2,5	24	20	19	19	19	16
3 9 0101	27	24	22	21	22	18
4	32	28	28	23	25	21
5	36	32	30	27	28	24
39	36	32	30	31	26
8	46	43	40	37	38	32
10	60	50	47	39	42	38
16	75	60	60	55	60	55
25	105	85	80	70	75	65
35	100	95	85	95	75
50	165	140	130	120	125	105
70	210	175	165	140	150	135
95	255	215	200	175	190	165
120 901 01	295	245	220	200	230	190
150	340	275	255	—	—	—
185	390	—	—	—	—	—
240	465	—	—	—	—	—
300	535	—	—	—	—	—
400	645	—	—	—	—	—

В дополнение к электрическому току вам нужно будет выбрать материал проводника и напряжение.

Для приблизительного расчета сечения кабеля по току его следует разделить на 10. Если в таблице не указано полученное сечение, то необходимо взять ближайшее большее значение. Это правило подходит только для тех случаев, когда максимально допустимый ток для медных проводов не превышает 40 А. Для диапазона от 40 до 80 А разделите ток на 8. Если установлены алюминиевые кабели, необходимо разделить на 6. Это потому что толщина алюминиевой жилы больше, чем у медной, чтобы обеспечить одинаковые нагрузки.

Расчет сечения кабеля по мощности и длине

Длина кабеля влияет на потери напряжения. Таким образом, на конце проводника напряжение может уменьшаться и быть недостаточным для работы электроприбора. Для отечественных электрических сетей этими потерями можно пренебречь. Достаточно будет взять кабель на 10-15 см длиннее. Этот резерв будет использован для коммутации и проводки. Если концы провода подключены к распределительному щиту, запасная длина должна быть еще больше, так как автоматические выключатели.

При прокладке кабелей на большие расстояния необходимо учитывать следующее падение напряжения. Каждый проводник характеризуется электрическим сопротивлением. На этот параметр влияет:

1. Длина провода, единица измерения — м. При ее увеличении увеличиваются потери.
2. Площадь поперечного сечения, измеренная в мм². С его увеличением падение напряжения уменьшается.
3. Удельное сопротивление материала ( справочное значение ). Указывает сопротивление провода, которое составляет 1 квадратный миллиметр на 1 метр.

Падение напряжения численно равно произведению сопротивления на ток. Допустимо, что это значение не должно превышать 5%. Если это не так, необходимо использовать кабель большего сечения. Алгоритм расчета площади сечения провода по максимальной мощности и длине:

1. В зависимости от мощности P, напряжения U и коэффициента cosf находим ток по формуле: I=P/ (U*коф) . Для электросетей, используемых в быту, cosf = 1 . В промышленности cosf рассчитывается как отношение активной мощности к полной мощности. Последняя состоит из активной и реактивной мощностей.
2. Используйте таблицы ПУЭ для определения токоведущего сечения проводника.
3. Рассчитать сопротивление проводника по формуле: Ro=ρ*l/S где ρ — удельное сопротивление материала, l — длина проводника, S — площадь поперечного сечения. Необходимо учитывать тот факт, что ток по кабелю идет не только в одном направлении, но и в обратном. Следовательно, общее сопротивление: Р = Ро*2 .
4. Падение напряжения находим из соотношения: ΔU=I*R .
5. Найдите падение напряжения в процентах: ΔU/U . Если полученное значение превышает 5 %, то выбирают из справочника наибольшее сечение проводника.

Открытая и закрытая проводка

В зависимости от расположения проводка делится на два типа:

• закрытая;
• открыть.

На сегодняшний день в квартирах установлена ​​скрытая проводка. В стенах и потолках создаются специальные углубления, предназначенные для размещения кабеля. После установки проводников углубления штукатурятся. В качестве проводов используются медные провода. Все планируется заранее, так как со временем для наращивания проводки или замены элементов придется демонтировать отделку. Провода и кабели, имеющие плоскую форму, чаще используются для скрытой отделки.

При открытой проводке провода прокладываются вдоль поверхности помещения. Преимущества отдаются гибким проводникам, имеющим круглую форму. Они легко монтируются в кабельные каналы и проходят сквозь гофру. При расчете нагрузки на кабель учитывают и способ прокладки проводки.

Статьи по теме:

Как рассчитать сечение провода по потребляемой мощности

При замене или прокладке электропроводки необходимо точно рассчитать параметры кабеля, который будет использоваться. Одним из ключевых параметров является сечение провода, от которого зависит, какую силовую нагрузку можно подключить к проводу. Слишком слабый провод может не выдержать нагрузки, а при чрезмерно большом сечении будет стоить в несколько раз дороже. Также следует учитывать, что чем меньше сечение проводников, тем больше их электрическое сопротивление, поэтому также необходимо учитывать длину провода и способ его укладки.

Содержание

• Что нужно знать
• Основы сортировки
• Как рассчитать
• Особенности сечения электропроводки из разных материалов
• Сечение кабелей с открытой или закрытой проводкой
• Как правильно рассчитать параметры необходимого кабеля
• Перевод ватт в киловатты
• Полезные видео

Что нужно знать

Если разрезать любой кабель, то под слоями изоляционного материала станет видна жила провода, являющегося проводником электрического тока. Когда провод разрезается (разрезается), то в месте разреза жила видна в виде окружности, площадь которой называется поперечным сечением жилы провода и измеряется в мм² (квадратных миллиметрах). Поэтому, выбирая оптимальное сечение провода, фактически подбирается диаметр его токоведущих жил.

Поскольку токопроводящая часть кабеля металлическая, а изоляция выполнена из ПВХ, резины или подобных материалов, провода можно условно разделить на три уровня по уровню устойчивости к нештатным ситуациям:

1. Проводник и изоляция не повреждены. Те. перегрев провода произошел в допустимых пределах и ничего не произошло.
2. Изоляция плавится, но металл ядра остается неизменным. После устранения поломки дальнейшая эксплуатация такого провода невозможна – он требует обязательной замены.
3. Сгорание изоляции и расплавление металлического основания. Обычно это следствие короткого замыкания.

Знать, как рассчитать сечение, как раз и нужно, чтобы исключить второй и третий варианты, ведь помимо самого кабеля для проводки подбираются защитные устройства, отключающие линию при увеличении тока.

Совет! При покупке недорогого провода лучше проверить соответствие фактического и заявленного сечений токоведущих жил. Это можно сделать штангенциркулем или микрометром. Дело в том, что некоторые технические характеристики допускают погрешность не менее 20-30% от номинала — если сечение провода по мощности рассчитано «намертво», это грозит пожаром.

Основы сортировки

Единственный способ подобрать качественный провод в квартиру или дом по сечению токонесущей жилы – это знать, какой мощности будут подключаться приборы. Этот способ еще называют «по нагрузке», так как в электрических цепях все подключенные устройства рассматриваются как нагрузка или сопротивление.

Сначала нужно определить мощность устройств. Это можно сделать несколькими способами:

1. найти информацию об этом в техническом паспорте устройства;
2. мощность указана на самих устройствах — обычно она указана на металлических табличках или наклейках, хотя могут быть и просто обозначены на корпусе.
3. измерять силу тока во время работы и рассчитывать мощность — экзотический метод, который применяется в исключительных случаях, когда нужны точные результаты.

Если устройство произведено в России, Украине или Белоруссии, мощность на нем всегда указывается как Вт (ватт) или кВт (киловатт). Если продукт европейский, азиатский или американский, используется буква W. Нагрузка, используемая на таких устройствах, обозначается как «TOT» или «TOT MAX».

Если не удалось точно установить мощность устройства, для расчета можно взять средние данные.

Следует помнить, что параметры в них указаны в широком диапазоне, а значит кабель, выбранный с меньшим значением, может не соответствовать требованиям.

Это означает, что в данном случае необходимо учитывать максимально возможную мощность устройств и подбирать для них соответствующие сечения кабелей по потребляемой мощности. В противном случае кабель может перегреться в процессе эксплуатации, вплоть до возгорания изоляции.

Как рассчитать

При расчете сечения провода нужно помнить простую закономерность — чем больше подключенных к нему устройств потребляют ток, тем больше диаметр жилы и тем массивнее сам провод. Проще всего определить сечение в однопроволочной жиле по следующей формуле:

Здесь d – означает диаметр жилы (мм), а S – необходимая площадь поперечного сечения (мм²).

Рассчитать диаметр многопроволочной жилы немного сложнее — здесь нужно измерить диаметр каждого отдельного провода и найти их среднее значение, тогда формула принимает следующий вид:

Где n – количество жил, d – средний диаметр, S – искомая площадь поперечного сечения. Допускается также измерить диаметр одного провода и умножить результат на их количество. Формула осталась прежней, только d теперь не средний диаметр, а измеренный по одному проводу.

Если предвидится много расчетов, то рассчитать сечение провода можно с помощью специального калькулятора сечений кабеля онлайн, в который нужно просто ввести все данные о количестве и диаметре токо- несущий проводник и это даст результат.

Особенности сечения электропроводки из разных материалов

Алюминиевая проводка, применявшаяся еще в советское время, сейчас запрещена для монтажа внутренней проводки, но до сих пор используется как наиболее бюджетный вариант, несмотря на ее относительно невысокую стоимость. срок службы и общая надежность. При перегреве он начинает крошиться, быстрее окисляется на воздухе и имеет меньшую электропроводность — это значит, что при одинаковом сечении проводов медь способна пропускать через себя больший ток, чем алюминий.

Медный кабель обладает значительной прочностью и стойкостью к коррозии, поэтому при необходимости замены всей проводки настоятельно рекомендуется использовать медный кабель, тем более что это прямое требование ПУЭ. Так как медный провод дороже алюминиевого, то знание соответствующих значений силового сечения при его использовании будет существенной экономией на смету.

При прокладке скрытой проводки дома лучше выбирать одножильный кабель, так как он проще в монтаже и не требует дополнительных действий.

Изначально рассчитанный на многократные изгибы, многопроволочный имеет более длительный срок службы, но при подключении к нему розеток концы жил нужно будет облудить, так как со временем провода в жиле «осядут». ” и контакт ухудшится.

Чаще всего такие провода используют для подключения к сети нестационарных устройств: фена, утюга, бритвы и других.

Приведен общий расчет типовой электропроводки квартир, домов, коттеджей. По его словам, при длительной нагрузке 25А используются провода сечения по току (медь) 4,0 мм² и диаметром 2,26 мм. В соответствии с этими расчетами на линии устанавливается автоматический выключатель (автомат), который обычно монтируется в вводной коробке в месте ввода проводов в квартиру или дом.

Сечение кабелей с открытой или закрытой проводкой

При движении импульсов тока по проводнику он нагревается. Чем больше ток, тем сильнее нагрев. Один и тот же ток, протекающий по проводам разного диаметра, оказывает неоднозначное влияние на тепловыделение. Чем меньше сечение, тем больший нагрев происходит от нагрузки.

Поэтому, если линию делать открытой, можно уменьшить сечение — брать менее прочные провода. В этом случае он быстрее остывает и не портится изоляция. При закрытом способе монтажа дело обстоит хуже – тепло уходит медленнее, и здесь уже нужен более прочный материал – провода большего сечения.

Проектирование проводки и покупка нужного количества расходных материалов требует дизайнерских навыков. Вам нужно будет сделать следующее:

1. Начертить план квартиры или другого помещения, где планируется, и отметить будущие розетки и светильники.
2. Узнайте мощность всех имеющихся приборов и бытовой техники: светильников, отопительных приборов, чайников, фенов и т.д. Это позволит вам остановиться на оптимальном варианте.
3. Измерьте длину планируемой линии и сложите все собранные параметры.
4. Выберите марку кабеля. Для внутренней разводки лучше использовать плоский провод.
5. Купить необходимое количество.

Кроме того, учитывается соответствие сечения провода по потребляемой мощности его максимальной нагрузке в данном проекте и току защитных выключателей.

Общепринятый цвет изоляции жил никак не зависит от их сечения и используется только для удобства монтажа:

• синий — для нейтрального;
• желто-зеленый — заземление;
• белый, коричневый и другие — фазные провода.

Лучше установить несколько выключателей и сразу подписать их: например, «кухня», «спальня» и т. д. Линия освещения всегда проводится отдельно от вводного автомата и не зависит от розеток. Даже если в одном из них произойдет короткое замыкание, дом не останется без света, а при необходимости ремонт можно произвести при обычном освещении, без использования фонарика или свечей.

Дополнительные рекомендации:

• Сечение провода всегда лучше выбирать с запасом — экономия это хорошо, но она должна быть разумной, и неизвестно, что потом туда войдет.
• В помещениях с повышенной влажностью весьма вероятно, что может понадобиться два слоя изоляции.
• При покупке нужно указывать допустимый диаметр изгиба провода, особенно для однопроволочных. Дело в том, что если просто согнуть кабель, то в этом месте может ухудшиться проводимость, поэтому производители всегда указывают допустимый радиус изгиба, отталкиваясь от внешнего диаметра всего кабеля. Чаще всего это значение составляет 10-15.
• Медные и алюминиевые кабели не подходят или не подключаются обычным способом. Для их крепления можно использовать специальные клеммники или шайбы (оцинкованные).

Как рассчитать параметры требуемого кабеля

Если ЛЭП внушительной длины (100 метров и более), то все расчеты необходимо производить с учетом потерь тока, которые будут происходить непосредственно в кабеле. Это делается в обязательном порядке при проектировании электроснабжения домов. Все исходные данные вносятся в проект заранее, для контроля и перестраховки перепроверяются по норме мощности, выделенной на весь дом, и длине от него до столба. Следующая таблица помогает рассчитать требуемые параметры:

Выбор подходящего сечения провода при монтаже электропроводки лучше делать с запасом. При его наличии все новые приборы, появившиеся в квартире, можно смело включать, не опасаясь перегрузок.

Если сечения не хватает, то выхода всего два: замена проводки или отказ от одновременного использования мощных бытовых приборов.

Если вам срочно нужно удлинить розетку, а нужного провода нет рядом, можно использовать разные кабели, соединив их параллельно друг другу. Этот способ не используют постоянно, а прибегают к нему в моменты крайней необходимости, но если он уже используется, а тем более для подключения мощного устройства, то нужно использовать провода такого же сечения. Если это требование невозможно выполнить, то при расчете, выдержит ли провод, необходимо учитывать только кабель меньшего сечения.

Преобразование ватт в киловатты

При указании мощности крупных электроприборов используются такие единицы, как ватты и киловатты. Приставка «кило» означает, что число должно быть умножено на 1000, поэтому 1 кВт = 1000 Вт, 5 кВт = 5000 Вт, 3 кВт = 3000 Вт, 1 Вт = 0,001 кВт и т. д.

Устройства, которые потребляют такое малое количество тока, что даже его не нужно выбирать, включают:

• холодильник;
• Зарядное устройство;
• ТВ;
радиотелефон
• ;
• ночники и торшеры.
