Новые диоды Шоттки семейства TMBS® в низкопрофильных корпусах SMPD для применения в потребительской электронике

4 Фев

Малое падение прямого напряжения на диодах новой серии снижает потери мощности и увеличивает эффективность работы.

Компания Vishay Intertechnology расширяет ассортимент своих диодов с барьером Шоттки, выполненных по технологии Trench MOS TMBS®, 16-ю новыми устройствами с максимальным обратным напряжением 45 В, 50 В, 60 В, 100 В и 120 В, широким диапазоном рабочих токов от 10 А до 60 А и чрезвычайно малым падением прямого напряжения, ориентированными на применение в бытовых приборах и потребительской электронике. Диоды доступны в низкопрофильных корпусах SMPD, совместимых по посадочным местам со стандартным D2PAK (TO-263), но отличающихся меньшей высотой корпуса, составляющей всего 1.7 мм.

Благодаря малому падению прямого напряжения, вплоть до 0.4 В при токе 15 А, эти сдвоенные диоды позволяют снизить потери мощности и увеличить КПД в высокочастотных DC/DC преобразователях напряжения, импульсных источниках питания, OR-ing схемах, схемах со встречно-параллельным диодом, узлах защиты от обратной полярности. Типовая область применения включает зарядные устройства для смарт-фонов и планшетных ПК, блоки питания цифровых ТВ-приставок, системы питания светодиодной подсветки TFT ЖКИ панелей, компьютерные источники питания и ADSL-модемы.

Отличительные особенности:

• Диод Шоттки, выполненный по технологии Trench MOS
• Малое падение прямого напряжения, малые потери мощности
• Высокая эффективность
• Низкопрофильный корпус TO-263AC (SMPD), высота корпуса: 1. 7 мм (тип.)
• Адаптирован под автоматический монтаж на печатную плату
• Максимальная рабочая температура перехода 150°C
• Допустимый уровень влажности MSL 1
• Отвечает требованиям RoHS

Сводная таблица диодов Шоттки семейства TMBS®

Тип	IF(AV) (А)	VRRM (В)	VF (В)	при IF (А)	при TJ (°C)	IFSM (А)	TJ макс. (°C)
V10D45C	10	45	0.41	5	125	100	150
V30D45C	30	45	0. 40	15	125	200
V60D45C	60	45	0.48	30	125	320
V30DL50C	30	50	0.42	15	125	300
V10D60C	10	60	0.50	5	125	100
V30D60C	30	60	0.57	15	125	170
V30D60CL	30	60	0.49	15	125	200
V10D100C	10	100	0. 60	5	125	100
V40D100C	40	100	0.63	20	125	250
V60D100C	60	100	0.66	30	125	320
V10D120C	10	120	0.64	5	125	100
V40D120C	40	120	0.64	20	125	250
V60D120C	60	120	0. 70	30	125	320
V20DM120C	20	120	0.65	10	125	120
V30DM120C	30	120	0.67	15	125	150
V40DM120C	40	120	0.64	20	125	250

Запросить образцы, средства разработки или техническую поддержку

Веб-страница Vishay по диодам Шоттки семейтсва TMBS (англ.)

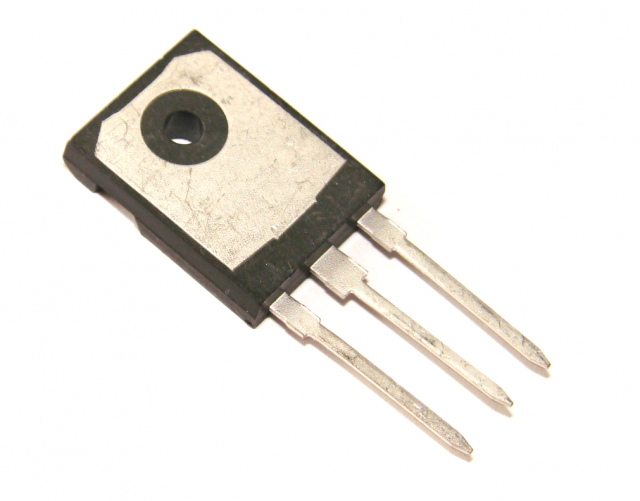

применений двойного диода?

спросил 10 лет, 11 месяцев назад

Изменено 2 года назад

Просмотрено 16 тысяч раз

Может ли кто-нибудь сказать мне, для чего используется «двойной диод»? Например, BAV99.

• диоды

В показанном вами случае диоды действуют как ограничивающие диоды для защиты входа от слишком высокого или слишком низкого напряжения. Верхний диод будет ограничивать вход до + Vs + 0,7 В, другой — до -0,7 В. Небольшое преимущество состоит в том, что у них анод одного диода общий с катодом другого.
Другие двойные диоды, такие как BAT54, доступны в различных конфигурациях, так что всегда есть один, когда вам нужны два подключенных диода:

Обратите внимание, что даже одиночный BAT54 поставляется в корпусе SOT23, поэтому для установки двух одиночных диодов требуется припаять шесть контактов, а не три контакта для двойного диода. Стоимость пайки рассчитывается на один контакт и для простых компонентов может превышать стоимость самой детали. И это также экономит место на доске. Помимо последовательных схем с общим анодом и общим катодом, существуют также независимые двойные диоды, такие как BAS40-07, которые также можно использовать для экономии места на плате и стоимости.

Диод BAV99 также является половинкой мостового выпрямителя, а у BAV99s их два для создания моста.

Помимо меньшего количества сигналов, проходящих через общее соединение, вы также можете использовать двойные диоды, когда они должны быть хорошо согласованы, поскольку они находятся на одном кристалле.

Другое распространенное название — сигнальный диод. Этот учебник дает хорошее подробное объяснение того, что это такое и для чего его можно использовать.

Полупроводниковый сигнальный диод представляет собой небольшое нелинейное полупроводниковое устройство, обычно используемое в электронных схемах, где задействованы малые токи или высокие частоты, например, в радио, телевидении и цифровых логических схемах.

Сигнальный диод, который также иногда называют старым названием точечного контактного диода или стеклянного пассивированного диода, физически очень мал по размеру по сравнению с его более крупными родственниками силовых диодов.

Сигнальные диоды используются для обработки информации (электрических сигналов) в цепях, поэтому они должны пропускать только небольшие токи до 100 мА. […] Сигнальные диоды также используются для защиты транзисторов и ИС от кратковременного высокого напряжения, возникающего при отключении катушки реле.

Также обратите внимание, что есть так называемые двойные диоды, но это просто два диода в одном корпусе (например, BAV74

Зарегистрируйтесь или войдите в систему

Опубликовать как гость

Требуется, но никогда не отображается

Опубликовать как гость

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания и подтверждаете, что прочитали и поняли нашу политику конфиденциальности и кодекс поведения.

. Какова цель этого двустороннего диода?

Можно возразить, что это не нужно, да.

Это фиксирующий диод, как упоминалось другими. Обратите внимание, что BAV99 имеет довольно высокое значение Vf, так что входные ограничивающие диоды (ESD) микроконтроллера, вероятно, также будут смещены в прямом направлении — они в основном подключены параллельно, и поэтому будут разделять некоторую неопределенную величину тока. Обычно мы также предпочитаем устанавливать последовательный резистор (перед выводом MCU), чтобы лучше определить распределение тока: взять Vf(max) при Ipk, вычесть вывод Vf (редко задокументировано; предположим, 0,6 В), разделить на вывод Imax (например, 5 мА). ), и это дает сопротивление, необходимое для безопасного ограничения тока.

Игнорирование сведений о том, что представляет собой чип, что он делает и т. д.

Если это микроконтроллер, скорее всего, контакт является аналоговым входом с Imax = 0 для нормальной работы; в этом случае нам нужна лучшая стратегия фиксации. Мы могли бы использовать диоды Шоттки (например, BAT54S) или более сложную схему фиксации.

При проверке я вижу, что UPD301C — это микросхема управления питанием, и, как видно из названия контакта, это, вероятно, специальная функция и может иметь другое решение для защиты от электростатического разряда. Действительно, в даташите написано на стр.30:

UPD301B/C Автономный контроллер USB Type-C Power Delivery 3.0

Максимум 4 В (ну, 3,96 В; это очень своеобразный выбор..). Обратите внимание, что он не зависит от напряжения питания (в отличие от других контактов, связанных с VDD33_REG_IN), что означает, что они должны иметь какой-то стабилитрон или диод обратного хода, а не фиксирующий диод для VDD.

Но мы можем пойти дальше. Также, как упоминалось другими, единственной вероятной проблемой является электростатический разряд. (Кросс-проводка была бы единственным другим вариантом, и я думаю, что это довольно сложно сделать с разъемами USB!?) Электростатический разряд — это очень высокое напряжение (8 кВ или даже больше), но это очень короткий импульс (~ 50 нс) от довольно скромный источник (1,5 кОм, плюс-минус какой стандарт вы используете). Таким образом, пиковый ток довольно высок (> 10 А) во время этого импульса, но заряда не так много.

Таким образом, мы можем использовать источник питания 3V3 для фиксации, если он имеет достаточную емкость. C33, C19 и, вероятно, многие другие в схеме, все работают параллельно. Нескольких мкФ достаточно, чтобы получить пиковое напряжение в разумных пределах.

Но далее: C18, C20 и возможно другие уже предоставляют эту услугу на самом узле VBUS. Таким образом, любой ESD, обнаруженный VBUS_DET_IN, вероятно, действительно очень мал!

Существует финальное состояние перенапряжения, которое может возникнуть: когда входной сигнал очень резко возрастает (и с небольшим ограничением тока), индуктивность кабеля может резонировать с входной емкостью (C18, C20 и т. д.), удваиваясь (или более! ) пиковое напряжение.

Обратите внимание, что для этого требуется \$I_{in(pk)} \sim \frac{V_{bus}}{\sqrt{\frac{L}{C}}}\$, для L — индуктивность кабеля (примерно 0,3 мкГн). /м), C — общий байпас, Vbus — номинальное напряжение питания (при изначально разряженных конденсаторах).

Простое решение — какая-нибудь емкость с потерями на VBUS (электролитическая в несколько раз больше общей (керамической) емкости) или TVS для фиксации пикового напряжения ненамного выше номинального.

(Резонансный контур серии RLC имеет ступенчатую характеристику пика, ровно вдвое превышающую входную. Как может быть больше? Керамические конденсаторы: емкость падает с ростом напряжения. Кривая C(V) не плоская, как хотелось бы, Когда индуктор заряжается до пикового тока, а VBUS заряжается выше номинального, C резко падает, таким образом, индуктивность фактически перезаряжается по сравнению с новым значением емкости — напряжение, таким образом, растет еще быстрее и достигает пик легко 3x или выше.Я рекомендую выбирать керамические колпачки только там, где вы можете увидеть характеристическую кривую C (V), и выбирать их, чтобы сохранить, скажем, 70% номинальной емкости при номинальном напряжении.Возможно, 2,2 мкФ должны быть размером 1206 или больше, чтобы соответствовать этому. )

Обратите внимание, что ограничение U3 также составляет 30 В, так что это будет актуально при необходимых обстоятельствах и, возможно, других вещах за кадром.

Обратите внимание: этого, вероятно, не должно происходить с обычными источниками USB-C (с согласованной мощностью, ограниченным пиковым током и скоростью нарастания).

С другой стороны, недостаточно заземления. Если EARTH_P1 необходимо держать отдельно, я бы настаивал на параллельном подключении по крайней мере четырех байпасных колпачков, расположенных вокруг разъема как можно ближе к контактам/контактным площадкам. Если не отдельно, просто жестко заземлите его на внутреннюю заземляющую пластину.

Электростатический разряд, скорее всего, ударит по экрану, сбрасывая огромное напряжение на этот убогий конденсатор (100 с В — конденсатор, дорожки и выводы составят примерно 5 нГн, а время нарастания всего несколько нс!), и таким образом, нарушая контакты CCx и D +/- (и дорожки RX / TX, если они использовались).
