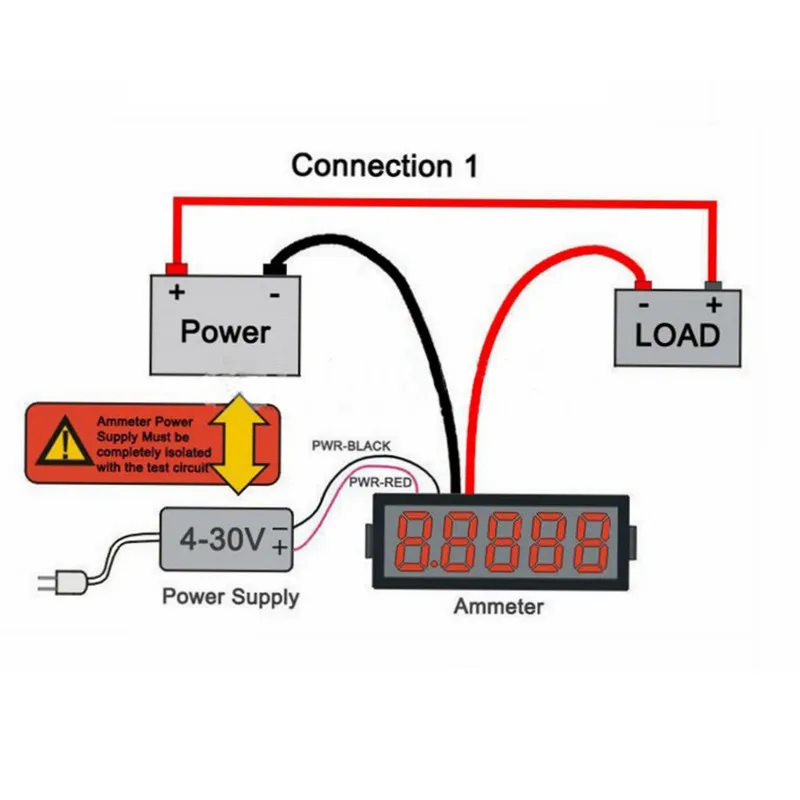

Самодельный амперметр
Довольно простой прибор измеряющий напряжение, ток и показывающий полную мощность потребляемую нагрузкой на частоте 50 Гц.
При ремонтных работах или при проверке и испытаниях новых устройств часто требуется подавать напряжение от ЛАТР’а, при этом необходимо контролировать напряжение и ток. Для этих целей был разработан и собран вольтметр-амперметр на микроконтроллере с LCD индикатором. Поскольку, напряжение и ток измеряются, то легко вычисляется и полная мощность. В результате получился весьма компактный измеритель.
Технические характеристики
1. Пределы изменения измеряемого напряжения 0 – 255 Вольт, дискретность 0,5 вольта. Показания отображаются с шагом 1вольт. 2. Пределы изменения измеряемого тока 0 – 10 Ампер, дискретность 20 ма. Показания отображаются с шагом 10 ма. 3. Полная мощность вычисляется, как произведение величины тока на напряжение и отображается только целочисленное значение в Вольт-амперах.
↑ Принципиальная схема
Исключён фрагмент.
Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.
В схеме применено
прямое измерение переменного напряжения и тока
микроконтроллером. Измеряемое напряжение через делитель R7, R9, R12 и C12 поступает на вход микроконтроллера через конденсатор C10. Конденсатор C12 совместно с делителем входного напряжения образует интегрирующую цепь, которая препятствует проникновению импульсных помех.
Измеряемый ток протекает по шунту R1, напряжение, снимаемое с него, усиливается операционным усилителем и через цепочку R8 и C8 поступает на вход микроконтроллера. Первый каскад на OP1 представляет собой инвертирующий усилитель с интегрирующим конденсатором C3 в цепи обратной связи. В связи с тем, что размах напряжения, снимаемого с OP1 должен быть около 5 Вольт, на микросхему усилителя поступает повышенное питание (9-15 Вольт). Второй каскад на OP2 включен повторителем и особенностей не имеет. Конденсатор C3 служит для уменьшения помех при работе АЦП микроконтроллера.
На измерительные входы RA0 и RA1 поступает постоянное стабилизированное смещение 2,5 вольта через резисторы R11 и R13. Это напряжение позволяет правильно измерять положительный и отрицательный полупериоды входных напряжений. К микроконтроллеру PIC16F690 подключен LCD дисплей, с отображением 2-х строк по 16 символов. Резистор R14 служит для установки оптимальной контрастности дисплея. Резистор R15 определяет ток подсветки дисплея. Питание прибора осуществляется от отдельного трансформатора на 9 – 12 Вольт. Стабилизатор питания +5 Вольт собран на микросхеме 78L05 и особенностей не имеет.
Вольтметр и амперметр для блока питания из мультиметра M830B
Вольтметр и амперметр для блока питания из мультиметра
Идея переделки мультиметра для контроля напряжения и тока, возникла во время изготовления блока питания. Для индикации напряжения предполагалась применить стрелочный индикатор. Уже и разобрал его, нарисовал новую шкалу, но подумал и решил, что цифровой индикатор будет гораздо лучше смотреться.
Как-то в журнале «Радио» была статья переделки компьютерного блока питания и там для контроля выходного напряжения и тока применялась микросхема АЦП КР572ПВ2А, а для отображения информации служили светодиодные цифровые индикаторы. Так как стоимость микросхемы, индикаторов и деталей сравнима с ценой мультиметра, то было принято решение о переделке мультиметра для контроля напряжения и тока в блоке питания.
Основным смыслом переделки было уменьшение размеров платы с индикатором, т.е. просто часть платы надо было отрезать. Для переделки был приобретен самый простой и дешевый китайский мультиметр M830B. Схему мультиметра M830B можно скачать в нашем файловом архиве. Предел измерения величины напряжения нашей конструкции составит 200 В, а предел по току 10 А. Для выбора режима измерения «Напряжение» — «Ток» используется переключатель S1 с двумя группами контактов. На схеме показано положение переключателя в режиме измерения напряжения.
Вначале надо разобрать мультиметр и вытащить плату.
Вид платы со стороны деталей вы можете увидеть на фотке.
Наша конструкция будет размещена на дв ух платах. Одна плата с индикатором, другая плата с деталями входной части мультиметра и дополнительным ст абилизатором на 9 вольт. Схема второй платы приведена на картинке. В качестве резисторов делителя используются выпаянные резисторы с платы мультиметра. Их обо значение на схеме, соответствует обозначени ям на плате мультиметра M830B.
Также на схеме пр иведены дополнительные пояснения. Буквы в кружочках соответствуют точкам подключения одной платы к другой. Для питания конструкции используется маломощный стабилизатор напряжения, который подключается к отдельной обмотке трансформатора.
Собственно при ступим.
Выпаиваем R1 8, R9, R6, R5. Рез и с то ры R 6 и R5 сохраняем для входной части нашей конструкции.
Отрезаем верхний контакт R10 от схемы и вырезаем часть дорожки(на фотке помечено крестиками).
Выпаиваем R10.
Выпаиваем R12 и R11.
R12 и R11 соединяем последовательно. И припаиваем одним концом к верхнему контакту R10, а другим к отрезанной от R10 дорожке. Выпаиваем R20 и запаиваем его на место R9.
Выпаиваем R16 и сверлим для него новые отверстия (см. фотку)
Переворачиваем плату индикатором к себе.
Ближний от индикатора контакт R9(теперь там R20) отрезаем от схемы(помечено крестиком). Дальние от индикатора контакты R9(теперь там R20) и R19 соединяем вместе (со стороны индикатора), на фотке обозначено красной перемычкой.
Верхний контакт R10 (там теперь R11 и R12) соединяем с нижним контактом R13, на фотке обозначено красной перемычкой.
Удаляем часть дорожек помеченных крестиками. И припаиваем перемычку к ближнему от индикатора контакту R9(теперь там R20), взамен удаленной дорожки.
Удаляем помеченные крестиком дорожки, и подготавливаем контактные пятачки для распайки со второй платой, на фотке указаны стрелочками.
Припаиваем перемычку.
Припаиваем контактные провода от второй платы, соблюдая соответствие букв(a-A, b-B и т.д.)
На этой фотке конструкция встроена в блок питания, для которого и создавалась. При подключенной нагрузке, нажатием кнопки «Напряжение-Ток», на индикаторе высвечивается значение протекающего тока.
↑ Программа
Программа написана на языке СИ (mikroC PRO for PIC), разбита на блоки и снабжена комментариями. В программе применено прямое измерение переменного напряжения микроконтроллером, что позволило упростить схему. Микропроцессор применен PIC16F690 с довольно большим объемом памяти, что позволило применить LCD дисплей и написать программу на языке высокого уровня без особых ухищрений. Тактовая частота внутреннего генератора выбрана 8 МГц.
Блок программы izm_U
измеряет величины напряжения и тока. В версии V3 – применено прямое измерение напряжения и тока без привязки к фазе, что позволило получить правильные показания напряжения и тока при реактивной нагрузке.
Блок программы
display
— вывод текстовой информации на LCD дисплей.
Блок программы CustomChar
– формирование символов русского алфавита, позволяет выводить на экран символы русского алфавита для нерусифицированных индикаторов. В основном блоке
main
выполняется преобразование результатов измерений в текстовую форму для последующего вывода на дисплей.
Амперметр на светодиодах своими руками (схема)
Цифровой амперметр на светодиодах – удобный способ отображения информации, при котором имеет значение не только модуль измеряемой величины (что, кстати, значительно удобнее определять не по отклонению стрелочного индикатора, а по величине столбчатой диаграммы, или при помощи мини-дисплея), но и частоту изменения этого параметра.
Описание схемы
Светодиоды не отличаются большой мощностью, но использовать их в слаботочных электрических цепях допустимо и целесообразно. В качестве примера можно рассмотреть схему получения цифрового амперметра для определения силы тока в аккумуляторной батарее автомобиля, при номинальном диапазоне значений в 40…60 мА.
Вариант внешнего вида амперметра на светодиодах в столбик
Количество использованных светодиодов определит пороговое значение тока, при котором в работу будет включаться один из светодиодов. В качестве операционного усилителя можно использовать LM3915, либо подходящий по параметрам микроконтроллер. На вход будет подаваться напряжение через любой низкоомный резистор.
Удобно отражать результаты измерения в виде столбчатой диаграммы, где весь, практически используемый диапазон тока будет разделяться на несколько сегментов по 5…10 мА. Плюсом LED является то, что в схеме можно использовать элементы разного цвета – красного, зелёного, синего и т.д.
↑ Детали и конструкция
Все детали установлены на печатной плате. Дисплей вставляется в разъемы платы и крепится винтами к стойкам длиной 12 мм. В связи небольшим расстоянием между платами конденсаторы применены небольшой высоты C4, C5 на 16 Вольт, остальные на 6,3 или 10 Вольт. Измерительный резистор R7 должен быть высоковольтным.
Я установил резистор типа МЛТ1. Шунт взят от неисправного мультиметра. В связи с тем, что различные типы дисплеев могут иметь различное подключение питания (ножки 1 и 2), то на печатной плате питание на ножки дисплея 1 и 2 поступает через перемычки. Их надо коммутировать правильно, в соответствии с применяемым дисплеем. Наличие русского алфавита в дисплее необязательно, так как он формируется программно. Микроконтроллер устанавливается в цанговую панельку.
Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.
Я запитал прибор от телефонного адаптера. В связи с тем, что на плате есть свой мост Br1, полярность подключения не имеет значения. Важно, чтобы на конденсаторе C4 было напряжение в пределах 10 – 15 Вольт.
↑ Настройка
Необходимо проверить монтаж платы и включить устройство. На время настройки для подключения дисплея я сделал кабель — переходник длиной 10 – 15 см.
1. Вращая резистор R14, выставляем оптимальную контрастность дисплея.
На индикаторе должны отобразиться нулевые значения напряжения, тока и мощности. 2. После этого на вход подают напряжение (можно сетевое 220 Вольт), которое измеряется контрольным вольтметром, при этом на индикаторе должно отобразиться значение напряжения. Вращая резистор R12, устанавливаем показания напряжения на дисплее равным напряжению, поданному на вход. Возможно, потребуется изменить в некоторых пределах резистор R9. 3. Для настройки правильных показаний амперметра подключаем какую-либо нагрузку (можно лампу накаливания на 100 – 200 ватт) через контрольный амперметр. После этого на вход подают напряжение, при этом на индикаторе должны отобразиться значения напряжения и тока. Вращая резистор R6, устанавливаем показания тока на дисплее равными току на контрольном амперметре. В связи с тем, что шунт может иметь сопротивление, несколько другого номинала возможно, потребуется изменить в некоторых пределах значение резистора R5. После проведения настройки дисплей можно включить без кабеля — переходника и прикрепить к плате.
Сообщества › Кулибин Club › Блог › Изготовление шунта амперметра для зарядного устройства
Всем добрый вечер! Хочу поделится методикой изготовления шунта для амперметра в зарядное устройство. Не давно у знакомого в зарядном устройстве перегорел шунт и соответственно сгорел и сам амперметр. И так, нашол вот такой прибор со шкалой от 0 до 50А.
Обмотка измерительной головки и контакты не рассчитана на ток в 50А, для применения в нашем ЗУ надо изготовить шунт. Шунт — устройство, которое позволяет электрическому току протекать в обход какого либо участка электрической схемы. В нашем случае через шунт проходит основной зарядный ток, а через амперметр малая часть, пропорциональная основной величине тока. Для шунта берем обычную канцелярскую скрепку.
На упаковке со скрепками было написано «Скрепки никелированные», фото не сделал самой упаковки. Разгибаем ее, чтоб из нее получился прямой кусочек проволоки… Далее сгибаем кончики проволоки под гайки прибора и прикручиваем их вместе с проводами к амперметру.
Для калибровки амперметра нам понадобится регулируемый блок питания от 0 до 20 В с током в 5А, но можно обойтись обычным автомобильным аккумулятором (напишу далее), проволочный 100 Вт резистор ПЭВ-100,
мультиметр и соединительные провода. Все соединяем проводами между собой последовательно и подключаем к блоку питания.
Выставляем ток в 1А и смотрим на наш амперметр. Он показывает около 1,5 А. Нам надо 1 А.
Уменьшаем длинну шунта, чтоб стрелка амперметра стала показывать 1А.(По шкале амперметра это будет 10А). Далее вместо резистора подключаем лампочку с фары на ближний свет. Проверяем как работает амперметр на больших токах.
После, когда длинна шунта уже нам известна, завернутые под гайку кончики необходимо залудить оловом. После разбираем наш прибор и белым корректором зарисовываем на шкале нули, собираем прибор. Шкала прибора получилась от 0 до 5А вместо 0-50А. Если нету под рукой блока питания с регулировкой и проволочного 100 Вт резистора, вместо блока питания можно использовать автомобильный аккумулятор, а вместо резистора лампочку с габаритов задней фары на 15Вт.
При подключении к аккумулятору, ток в цепи будет равен около 1 А, что достаточно для начальной калибровки амперметра. Потом так же можна подключить лампочку с передней фары в режиме ближнего света, для проверки амперметра под большим током. Делаем контрольную поверку мультиметром и прибор можно устанавливать в зарядное. Вот я поделился наглядной методикой изготовления шунта для амперметра в зарядное устройство… Задавайте вопросы если что то не понятно… Удачи всем на дорогах!
Источник
↑ Файлы
Схема, печатная плата и программа с прошивкой ▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.
▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.
▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.
Прошивка v2 с расширенным диапазоном измерений
(28-12-2013) Расширены пределы допустимых значений напряжения до 511V и тока до 20,46А ▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.
Прошивка v3 с расширенным диапазоном измерений
(15-02-2014) Расширены пределы допустимых значений напряжения до 255V и тока до 51А ▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.
Иван Внуковский, г. Днепропетровск
Самодельный амперметр для автомобиля
Схема устройства для визуального контроля зарядного и разрядного тока автомобильной аккумуляторной батареи во время поездки. Индикатор амперметра — стрелочный, кроме того, имеется светодиодный индикатор направления тока, включающийся, когда батарея разряжается.
Наличие информации о направлении и значении тока, протекающего через аккумуляторную батарею, позволяет водителю избежать многих аварийных ситуаций.
Например, он может своевременно заметить, что батарея по какой-то причине не заряжается и предотвратить её полную разрядку. Не менее опасна ситуация, когда зарядный ток чрезмерно велик, что может привести к пожару и выходу из строя генератора. Такое случается, например, при отказе регулятора напряжения.
На современных легковых автомобилях обычно ограничиваются установкой на приборной панели контрольной лампы зарядки аккумуляторной батареи. Амперметры в цепи зарядки и разрядки батареи, как правило, отсутствуют, поэтому их не бывает и в продаже. Чтобы получать более полную информацию об условиях работы батареи, остаётся установить на автомобиль самодельный амперметр.
Например, зашунтированный резистором с небольшим сопротивлением обычный стрелочный милли- или микроамперметр.
Но далеко не каждый подобный прибор пригоден для этой цели, так как падение напряжения на нём при токе полного отклонения стрелки может составить заметную долю напряжения в бортсети автомобиля.
Промышленность выпускает стандартные измерительные шунты для амперметров, имеющие падение напряжения 75 и даже 50 мВ при номинальном токе, но для большинства малогабаритных электроизмерительных приборов этого недостаточно.
Для их подключения к шунту необходим усилитель постоянного тока с малым температурным дрейфом нуля.
Требуется также, чтобы механизм стрелочного прибора был устойчив к вибрации, а его габариты достаточно малы для установки наприборной доске автомобиля.
Применять на автомобиле амперметр с цифровым отсчётом нецелесообразно, прежде всего, по той причине, что при изменении измеряемого параметра (тока) цифры на индикаторе быстро сменяются и в его показаниях трудно ориентироваться.
Стрелочные приборы при параллельном подключении к шунту, что практически равносильно короткому замыканию рамки, обладают заметной инерционностью, вызванной демпфированием измерительного механизма. А в тёмное время суток водителю приходится напрягать зрение для того, чтобы рассмотреть положение стрелки.
Кроме того, стрелка может колебаться не только в результате изменений измеряемого тока, но и при сотрясениях кузова автомобиля. Поэтому целесообразно дополнить стрелочный амперметр сигнальным светодиодом, включающимся при критическом значении тока.
Основные технические характеристики
- Пределы измерения тока, А .
…. -40…+40. - Дрейф нуля при изменении температуры на 20 оС, А, не более ….. 1,1.
- Собственный потребляемый ток, мА, не более …..23.
…. -40…+40.Принципиальная схема
В предлагаемом приборе свечение светодиода свидетельствует о том, что направление тока через аккумуляторную батарею соответствует его разрядке. Схема амперметра показана на рис. 1.
Рис. 1. Схема самодельного амперметра для автомобиля.
Прибор состоит из стабилизатора напряжения на стабилитроне VD1 и транзисторе VT2, балансного усилителя постоянного тока на транзисторах VT1 и VT3 и порогового устройства на транзисторе VT4, в коллекторную цепь которого включён светодиод HL1.
Поскольку усилитель на транзисторах VT1 и VТ3 балансный, он имеет сравнительно небольшой температурный дрейф нуля. Резистор R2 — стандартный шунт с падением напряжения 75 мВ при токе 40 А.
При неработающем генераторе через шунт R2 протекает ток от аккумуляторной батареи в бортсеть автомобиля, при этом транзистор VT3 открывается и его коллекторный ток увеличивается, а падение напряжения на подстроечном резисторе R7 растёт.
Когда начинает работать генератор, ток через шунт течёт от бортсети в батарею.
При этом увеличиваются коллекторный ток транзистора VT1 и падение напряжения на резисторе R1. Стрелка миллиамперметра PA1 с нулём посередине шкалы отклоняется пропорционально протекающему через шунт току в сторону того из резисторов R1, R7, падение напряжения на котором больше.
Перемещением движка подстроечного резистора R7 регулируют порог срабатывания светодиодного индикатора тока аккумуляторной батареи. Если этот порог соответствует нулевому току через шунт R2, то светодиод будет включён, когда батарея разряжается, и выключен, когда она заряжается. При необходимости можно, конечно, установить и другой порог.
Детали и налаживание
Микроамперметр РА1 может быть практически с любым сопротивлением рамки. Его влияние всегда можно скомпенсировать, уменьшив или увеличив сопротивление добавочного резистора R6. Автор применил стрелочный индикатор от импортного авометра УХ-1000А с током полного отклонения стрелки 500 мкА.
Корпус прибора был распилен пополам и использована только его верхняя часть со стрелочным индикатором, который был переделан так, чтобы при отсутствии тока стрелка находилась посередине шка-, лы. С помощью металлической пластины и винтов индикатор закреплён на приборной доске. Конструкция этого прибора выдерживает вибрации и не очень сильные удары.
В качестве РА1 можно применить и индикатор уровня записи (например, М68 501 или М476/1) от старого кассетного магнитофона. Такие индикаторы имеют шкалу небольшого размера, но обладают повышенной устойчивостью к вибрации и могут длительно эксплуатироваться даже на мотоцикле, где уровень вибрации значительно выше, чем на легковом автомобиле.
В принципе, исходное положение стрелки прибора РА1 не обязательно должно быть точно в середине шкалы. Поскольку разрядный ток аккумуляторной батареи бывает значительно больше зарядного, часть шкалы, отведённая для его отображения, может быть длиннее отведённой для зарядного тока. Это, правда, приведёт к некоторым затруднениям при необходимости быстрой оценки направления тока во время движения.
Резистор R4 служит для установки начального значения коллекторного тока транзисторов VT1 и VT3, а подстроечным резистором R3 устанавливают на нуль стрелку микроамперметра PA1.
Для того чтобы она не отклонялась при изменении температуры, теплоотводящие фланцы транзисторов VT1 и VT3 плотно прижаты один к другому через изолирующую прокладку, смазанную теплопроводящей пастой, что выравнивает температуру транзисторов.
Электронный блок амперметра собран в пластмассовом корпусе размерами 70x50x40 мм и соединён с микроамперметром, установленным на приборной панели, а витой парой проводов — с шунтом R2 типа 75ШИП-40, находящимся под капотом поблизости от аккумуляторной батареи. В приборе применены постоянные резисторы МЛТ, подстроечные резисторы СП3-1б, оксидный конденсатор К50-6.
Вместо транзистора КТ315 можно применить любой маломощный кремниевый транзистор структуры n-p-n. Светодиод HL1 — маломощный любого типа и цвета свечения.
При первом включении электронного амперметра нужно подать на него напряжение +12 Всо стороны бортсети автомобиля от любого источника, не подключая аккумуляторную батарею.
Прежде всего следует измерить напряжение между крайними выводами подстроечного резистора R7. Если оно сильно отличается от 4,5 В, следует добиться этого значения подборкой резистора R4.
Затем следует установить стрелку прибора PA1 на нуль подстроечным резистором R3. С помощью подстроечного резистора R7 нужно включить светодиод HL1, после чего медленно перемещать движок подстроечного резистора в обратном направлении до выключения светодиода.
При этом показания микроамперметра PA1 могут немного измениться, что нужно устранить подстроечным резистором R3, после чего повторить регулировку подстроечного резистора R7.
Возможно, эти операции придётся повторить несколько раз. Для градуировки амперметра нужно создать в шунте R2 образцовый ток, подключив к его силовым зажимам цепь, состоящую из достаточно мощного источника постоянного напряжения и соединённых с ним последовательно ограничительного резистора и образцового амперметра.
При отсутствии амперметра с достаточно большим пределом измерения можно измерять падение напряжения на ограничительном резисторе и, зная его сопротивление, вычислять ток по закону Ома.
Но нужно иметь в виду, что вследствие зависимости сопротивления от протекающего тока (она очень сильна, например, у ламп накаливания, часто используемых для ограничения тока) такой способ может оказаться недостаточно точным. Второй вариант — временно заменить шунт R2 другим, в несколько раз большего сопротивления.
Тогда можно проградуировать прибор при значениях тока, уменьшенных во столько же раз, во сколько раз увеличено сопротивление шунта, а по завершении градуировки произвести обратную замену. Сначала задают ток, равный необходимому пределу измерения амперметра, и подборкой резистора R6 добиваются полного отклонения стрелки прибора PA1.
Затем меняют направление тока через шунт на противоположное и убеждаются, что стрелка полностью отклонилась в противоположную сторону. Несимметрию отклонения можно устранить подборкой резистора R4 (при этом установку нуля амперметра потребуется повторить заново) либо просто учесть её при градуировке шкалы. Деления на шкалу наносят, устанавливая 5-10 значений тока в каждом направлении.
Вторая схема амперметра
В некоторых случаях (например, на мотоцикле) может быть применён электронный амперметр, собранный по схеме, показанной на рис. 2. Здесь GB1 — аккумуляторная батарея, SA1 — размыкатель её минусового провода.
Рис. 2. Схема электронного амперметра для автомобиля.
Прибор отличается от описанного выше включением шунта в минусовую, а не плюсовую цепь аккумуляторной батареи, применением транзисторов противоположной использованным в первом варианте структуры и интегрального стабилизатора напряжения DA1. Недостатком такого амперметра можно считать то, что через измерительный шунт течёт и ток стартёра.
От редакции ж.Радио
Измерительный шунт для этого прибора можно изготовить и самостоятельно, но делать его из медного провода, как рекомендуют некоторые радиолюбители, недопустимо. Дело в том, что сопротивление меди при изменении температуры на 20 °C изменяется на 8,5 %, что приводит к уходу показаний амперметра.
Примерно такой же температурный коэффициент сопротивления (ТКС) и у других чистых металлов.
Подходящий материал для шунта — сплавы нихром или манганин, ТКС которых на один-два порядка ниже. Шунт предпочтительно изготавливать из металлической ленты, имеющей при равном сечении большую поверхность охлаждения, чем круглый провод.
Для описанного прибора шунт можно сделать, например, из отрезка нихромовой ленты поперечным сечением 10×1 мм и длиной около 17 мм. Оба конца отрезка впаивают в прорези, сделанные в массивных медных пластинах. В этих пластинах сверлят по два резьбовых отверстия для подключения силовых и измерительных цепей.
Зажимать силовой и измерительный провода под один винт недопустимо. Обычно сопротивление шунта делают заведомо меньшим расчётного, а затем подгоняют его, механически обтачивая ленту по ширине и толщине.
В описанном приборе можно обойтись без подгонки, так как возникшую из-за неточного сопротивления шунта погрешность легко скомпенсировать подборкой резистора R6. При отсутствии ленты можно изготовить шунт из большого числа соединённых параллельно нихромовых проводов (например, от нагревателя электроплиты) такого же суммарного сечения.
А. Сергеев, г. Сасово Рязанской обл. Р-08-2014.
Как сделать шунтирующий токовый резистор из Electroboom
Все посты Автотрансформатор / Variac Мультиметры своими руками Блоки питания Резисторы Учебное пособие / Практическое руководство
Специалисты по цепям 0 Комментарии
Как сделать шунтирующий токовый резистор спросите вы? Прежде чем вы узнаете, как сделать шунтирующий токовый резистор, вы должны убедиться, что знаете, что это такое. Шунтирующие токовые резисторы используются для очень точного измерения переменного или постоянного тока. Имея очень малое сопротивление, которое известно с хорошей точностью, шунтирующий резистор может помочь точно определить ток, измерив падение напряжения на шунте, и найти ток, применяя закон Ома I (ток) = V (напряжение) / R (сопротивление) .
Шунт в более общем смысле может быть определен как объект, который действует как обход для электрического тока, создавая путь с низким сопротивлением.
Диоды часто используются для направления тока в одном направлении и помогают защитить чувствительные компоненты от скачков напряжения или обратной полярности.
Наш друг Мехди из Electroboom недавно снял видео о том, как сделать шунтирующий токовый резистор. Он отмечает, что самостоятельное изготовление может избавить вас от необходимости покупать его, и они также могут быть намного более точными, чем некоторые измерители тока, которые иногда имеют погрешность до 5-10%. Он измеряет сопротивление на единицу длины некоторого провода и показывает вам, как сделать точный шунтирующий токовый резистор для различных напряжений переменного тока. Он также указывает, как вы должны позаботиться об уменьшении индуктивности шунтирующего резистора, чтобы он не действовал как фильтр высокочастотных переходных процессов.
Не забудьте подписаться на Electroboom на Youtube, чтобы получать уведомления обо всех его видео на тему электроники.
Специалисты по схеме, представленные в этом видео
Pro Kit MT-5211 Meter
CSI3010SW 0-30V, 0-10A DC Power Power
TDGC2-3KVA VARIABLE AUTOTRANSMER
HH3002 MULTIMET вам нужно будет сделать низковольтный шунтирующий резистор
Одножильный провод 22 AWG
Инструмент для зачистки проводов и резак
Если вы хотите измерить ток в вашей цепи с помощью шунтирующего токового резистора с помощью недорогого осциллографа на базе ПК, вы можете найти отличный вариант для двухканального осциллографа с частотой 20 МГц здесь. Hantek6022BE
Предупреждение: Используя одножильный провод 18 или 22 AWG, вы будете ограничены максимальным значением около 5 А при изготовлении собственного шунта. Убедитесь, что используемый провод соответствует измеряемому току, обратившись к руководству по току размера провода. Ниже приведено изображение сильноточного шунтирующего резистора на 50 ампер (источник Wikimedia commons).
Circuit Specialists
Circuit Specialists уже более сорока лет предоставляет качественное испытательное оборудование, компоненты и аксессуары.
резисторов — Как сделать амперметр с ардуино?
спросил
Изменено 6 лет, 5 месяцев назад
Просмотрено 2к раз
\$\начало группы\$
Хочу сделать амперметр из ардуино. Итак, у меня есть шунтирующий резистор 70А/50мВ, и я подключаю его к Arduino. Из моей схемы можно ли измерить ток от батареи 12 В? Если возможно, то какой максимальный ток у этого амперметра? Спасибо
- ардуино
- резисторы
- измеритель тока
- мультиметр
- шунт
\$\конечная группа\$
1
\$\начало группы\$
Способ, которым вы это сделали, не очень полезен.
Этот шунт обеспечивает разность напряжений 50 мВ при токе 70 А. Arduino может разрешать только около 5 мВ.
Таким образом, вы можете разрешить 10 шагов от 0 до 70 А или 10 А на шаг АЦП Arduino.
Как FakeMoustache говорит в комментариях, вы еще недостаточно знаете, чтобы делать такие вещи. Вам нужно провести больше исследований.
Схема, которую вы нарисовали, в значительной степени просто закорачивает аккумулятор — это может указать вам максимальный ток, который может выдавать аккумулятор, но вы, вероятно, не захотите делать это с автомобильным аккумулятором.
Пожалуйста, зайдите в Google или вашу любимую поисковую систему и посмотрите, как другие люди создают амперметры с помощью Arduino.
\$\конечная группа\$
\$\начало группы\$
Ограничение по току 70А, иначе ваш шунт сгорит. Как указывает JRE, ваше разрешение будет очень плохим. С этим шунтом вам действительно понадобится какой-то усилитель для более точного измерения напряжения.
Убедитесь, что вы правильно подключили клеммы шунта, иначе вам просто придется измерять напряжение между контактными сопротивлениями на клеммах.
И обратите внимание на комментарии о том, что может произойти, если вы подключите 12-вольтовую батарею к такому низкому резистору.
\$\конечная группа\$
\$\начало группы\$
В дополнение к другим комментариям, некоторые предлагаемые термины для поиска в Интернете:0113 Датчик тока на стороне низкого напряжения , Инструментальный усилитель , Датчик тока на разностном усилителе и т. д. приложения для измерения тока. Эти компании также публикуют заметки по применению (также известные как официальные документы), в которых объясняются используемые принципы, и часто предоставляют эталонные проекты, которые вы можете использовать в качестве отправной точки для своих собственных проектов.
Вы также можете приобрести коммерческие готовые (COTS) решения для измерения тока у таких компаний, как SparkFun Electronics, Adafruit и т.
