Светодиодная лампа своими руками: конструкциz, схема, самостоятельная сборка

LED-светильники находят широкое применение в организации бытового, уличного, промышленного освещения. Их важными достоинствами является экономичность, экологичность, неприхотливость в обслуживании.

Изготовленная светодиодная лампа своими руками обязательно найдет свое применение в вашем доме. Подробную инструкцию по изготовлению, как и схемы сборки вы найдете в представленной статье.

Содержание статьи:

• Принцип работы LED-устройства
• Четыре разновидности светодиодных устройств
• Устройство LED-ламп
• Преимущество и недостатки самодельной лампы
• Проблемы самостоятельного изготовления
• Схемы светодиодных ламп
  • Вариант с диодным мостом
  • Изготовление светодиодного элемента
  • Приспособления для более мягкого света
  • Приборы с резисторным сопротивлением
• Важный элемент: светодиодный драйвер
• Корпуса для светодиодных приборов
• Материалы для изготовления самоделки
• Собираем простую LED-лампу
• Выводы и полезное видео по теме

Принцип работы LED-устройства

Основой светодиодной лампы является односторонний полупроводник, величина которого составляет несколько миллиметров. В нем происходит однонаправленное движение электронов, что позволяет преобразовывать переменный ток в постоянный.

Состоящему из нескольких слоев кристаллу светодиода свойственны два типа электропроводимости: положительно и отрицательно заряженных частиц.

Сторона, где содержится минимальное количество электронов, получила названия дырочной (p-тип), тогда как другая с большим количеством этих частиц именуется электронной (n-тип).

Между двумя сторонами светодиодного элемента имеется условная граница – электронно-дырочный переход (p-n). Здесь частицы сталкиваются между собой, в результате чего наблюдается свечение.

При столкновении элементов на p-n-переходе они сталкиваются, генерируя частицы света фотоны. Если в это время поддерживать систему в постоянном напряжении, светодиод будет излучать стабильный поток света. Этот эффект используется во всех конструкциях LED-ламп.

Четыре разновидности светодиодных устройств

В зависимости от размещения светодиодов подобные модели можно разделить на следующие категории:

1. DIP. Кристалл скомпонован с двумя проводниками, над которыми находится увеличитель. Модификация получила широкое распространение при изготовлении вывесок и гирлянд.
2. «Пиранья». Приборы собирают аналогично предыдущему варианту, но предусматривают четыре вывода.  Надежные и прочные конструкции чаще всего применяют для оснащения автомобилей.
3. SMD. Кристалл размещается сверху, что значительно улучшает отведение тепла, а также помогает уменьшить габариты устройств.
4. СОВ. В этом случае светодиод впаивается непосредственно в плату, что способствует увеличению интенсивности свечения и защите от перегрева.

Существенный недостаток COB-устройств — невозможность замены отдельных элементов, из-за чего приходится приобретать новый механизм из-за одного-единственного вышедшего из строя чипа.

В люстрах и других бытовых осветительных приборах обычно применяется конструкция SMD.

Устройство LED-ламп

Светодиодная лампа состоит из шести следующих частей:

• светодиод;
• цоколь;
• драйвер;
• рассеиватель;
• радиатор.

Действующим элементом подобного прибора является светодиод, генерирующий поток световых волн.

Светодиодные приборы могут быть рассчитаны на различное напряжение. Наиболее востребованы небольшие изделия на 12-15 Вт и более крупные светильники на 50 ватт

Цоколь, который может иметь различный вид и размер, применяется и для других видов ламп – люминесцентных, галогенных, накаливания. В то же время некоторые LED-приборы, например, светодиодные ленты, могут обходиться без этой детали.

Важным элементом конструкции служит драйвер, преобразующий сетевое напряжение в ток, на которой работает кристалл.

От этого узла во многом зависит эффективная работа лампы, кроме того, качественный , имеющий хорошую гальваническую развязку, обеспечивает яркий постоянный световой поток без намека на моргание.

Обычный светодиод производит направленный пучок света. Чтобы изменить угол его распределения и обеспечить качественное освещение, используется рассеиватель. Еще одной функцией этого компонента является защита схемы от механических и природных воздействий.

Радиатор предназначен для отвода тепла, излишки которого могут повредить прибору. Надежная работа радиатора позволяет оптимизировать работу лампы и продлить ей жизнь.

Чем меньше эта деталь, тем большую тепловую нагрузку придется выдерживать светодиоду, что скажется на быстроте его выгорания.

Преимущество и недостатки самодельной лампы

Специализированные магазины предлагают большой выбор светодиодных аппаратов. Однако порой в ассортименте невозможно найти прибор, отвечающий необходимым параметрам. Кроме того, LED-приборы традиционно отличаются высокой стоимостью.

К недостаткам изделий следует отнести отсутствие гарантии от производителя. Кроме того, при небрежной сборке подобные устройства могут иметь непривлекательный внешний вид

Между тем, вполне возможно сэкономить средства и получить идеальную лампу, выполнив сборку самостоятельно. Сделать это несложно и достаточно будет элементарных технических знаний и практических умений.

Выполненное своими руками LED-устройство имеет ряд значительных преимуществ над приобретенным в магазине аналогом.   Они отличаются экономичностью: при аккуратной сборке и использовании качественных деталей период эксплуатации достигает 100 тысяч часов.

Такие приборы показывают высокую степень энергоэффективности, которая определяется соотношением потребляемой мощности и яркости выработанного света. Наконец, их стоимость на порядок ниже, чем фабричных аналогов.

Проблемы самостоятельного изготовления

Главными вопросами, которые приходится решать при изготовлении LED-ламп, является перевод переменного электрического тока в пульсирующий и его выравнивание до постоянного. Помимо этого, предстоит ограничить силу электропотока 12 вольтами, что необходимо для питания диода.

Для самостоятельного создания светильника на светодиодах можно воспользоваться деталями, купленными в специализированных магазинах, или элементами из перегоревших приборов

Продумывая устройство, следует также решить ряд конструктивных задач, а именно:

• как расположить схему и светодиоды;
• как изолировать систему;
• как обеспечить теплообмен в устройстве.

Перед сборкой желательно продумать все эти проблемы с учетом требований, которые предъявляются к самодельному источнику света.

Схемы светодиодных ламп

Прежде всего, следует выработать вариант сборки. Существует два основных способа, каждый из которых имеет собственные плюсы и минусы. Ниже мы рассмотрим их подробнее.

Вариант с диодным мостом

Схема включает четыре диода, которые подключаются разнонаправленно. Благодаря этому мост приобретает возможность трансформировать сетевой ток в 220 V в пульсирующий.

Схема светодиодного моста отличается простотой и логичностью. Выполнить ее может даже начинающий мастер, осваивающий азы самостоятельной работы

Происходит это следующим образом: при проходе по двум диодам синусоидальных полуволн, они изменяются, что вызывает потерю полярности.

При сборке к плюсовому выходу перед мостом подключается конденсатор; перед минусовой клеммой – сопротивление на 100 Ом. Еще один конденсатор устанавливается позади моста: он понадобится для сглаживания перепадов напряжения.

Изготовление светодиодного элемента

Наиболее простым способом создания LED светильника является выполнение источника света на основе сломанного светильника. Необходимо проверить работоспособность обнаруженных деталей, что можно сделать с помощью аккумулятора на 12 V.

Неисправные элементы нужно заменить. Для этого следует распаять контакты, убрав перегоревшие элементы, поставить на их место новые. При этом важно соблюдать чередование анодов и катодов, которые крепятся последовательно.

Если требуется поменять лишь 2-3 штуки чипа, достаточно просто припаять их на участки, где ранее находились вышедшие из строя компоненты.

При полной самостоятельной сборке нужно соединять в ряд по 10 диодов, соблюдая правила полярности. Несколько выполненных цепей припаиваются к проводам.

При изготовлении лампы можно воспользоваться платами со светодиодами, которые можно найти в перегоревших устройствах. Важно лишь проверить их работоспособность

При сборке схем важно следить, чтобы спаянные концы не касались друг друга, поскольку это может привести к замыканию прибора и выхода системы из строя.

Приспособления для более мягкого света

Чтобы избежать мерцания, свойственного LED-светильникам, описанную выше схему можно дополнить несколькими деталями. Таким образом, она должна состоять из диодного моста, резисторов на 100 и 230 Ом, конденсаторов на 400 нФ и 10 мкФ.

Чтобы защитить устройство от перепадов напряжения в начале схемы помещается резистор в 100 Ом, за которым впаивается конденсатор 400 нФ, после него устанавливается диодный мост и еще один резистор на 230 Ом, за которым идет собранная цепочка светодиодов.

Приборы с резисторным сопротивлением

Подобная схема также вполне доступна начинающему мастеру. Для ее выполнения требуются два резистора 12k и две цепочки из одинакового числа светодиодов, которые припаиваются последовательно с учетом полярности. При этом одна полоса со стороны R1 подсоединяется катодом, а другая – с R2 – анодом.

Выполненные по этой схеме светильники имеют более мягкий свет, поскольку действующие элементы зажигаются по очереди, благодаря чему пульсация вспышек почти незаметна невооруженному глазу.

Для расчета мощности лампы необходимо знать величину тока, который проходит через светодиоды. Эту величину можно рассчитать по приведенной формуле. При этом нужно учесть, что на показатель падения напряжения в последовательно соединенных 12 светодиодах составляет примерно 36В

Устройства успешно применяются в качестве настольной лампы и в других целях. Для создания оптимального освещения специалисты рекомендуют применять ленты из 20-40 диодов. Меньшее количество дает небольшой световой поток, соединение большего числа элементов технически довольно сложно выполнить.

Важный элемент: светодиодный драйвер

Для корректной работы LED-устройства, выполненного своими руками, следует решить вопрос с драйвером. Схема этого узла довольно проста. Алгоритм функционирования состоит в прохождении переменного тока в 220V на диодный мост через конденсатор C1.

Выпрямленный ток переходит на последовательно подключенные светодиоды HL1-HL27, количество которых могут достигать 80 штук.

Драйвер для самодельного светодиодного устройства собирается по приведенной схеме. Можно также воспользоваться и готовыми элементами bp 3122, bp 2832а или bp 2831а

Чтобы и добиться стабильно ровного цвета желательно использовать конденсатор С2, который должен иметь как можно большую емкость.

Корпуса для светодиодных приборов

Перед сборкой важно определиться, где будет помещаться собранная схема.

Существует несколько вариантов решения этой проблемы — для размещения устройства можно использовать:

• накаливания;
• корпуса от перегоревших энергосберегающих или галогенных ламп;
• выполненные своими руками приспособления.

Первый вариант имеет важное преимущество. При его использовании легко закрутить собранное светодиодное устройство в патрон, тем самым обеспечив теплообмен.

Следует учесть, что помимо очевидного плюса, этот способ имеет и явные минусы. Собранная конструкция имеет не слишком эстетичный вид, кроме того, в этом случае сложно выполнить надежную изоляцию.

Для того чтобы воспользоваться перегоревшей лампой накаливания для создания светодиодной, нужно предварительно аккуратно отделить стеклянную колбу от цоколя, после чего извлечь спираль. В образовавшееся пространство осторожно укладывается собранная схема, а над платой укрепляется лампочка

Удобный и практичный вариант — поместить самодельный прибор в корпус энергосберегающей лампы. Для этого первоначально необходимо разобрать перегоревший прибор, достав из него преобразовательную плату.

Собранную схему можно вставить, применив разные способы:

• Диоды помещаются в отверстия, которые проделываются в крышке под стеклянной колбой.
• Схему можно расположить внутри цоколя, что гарантирует теплообмен. В этом случае LED-элементы вставляются и закрепляются в уже имеющиеся отверстия.
• Плату можно спрятать в цоколь. Для выполнения процесса удобно воспользоваться обычной пластиковой крышкой от бутылки с водой.

Для размещения светодиодов мастера часто применяют сделанный своими руками кружок из пластика или картона, в котором сверлятся отверстия под диоды. При тщательно выполненной работе такие устройства смотрятся довольно эстетично.

Еще одним вариантом является применение корпуса галогенной лампы. Он не получил широкого распространения, поскольку в данном случае нет возможности закрутить светильник в патрон. Тем не менее подобная модификация используется для выполнения самодельных индикаторов и иных приборов.

Если вы приняли решение для работы использовать корпус лампочки, то рекомендуем прочесть другую нашу статью, где мы подробно описали способы разборки различных видов лампочек. Подробнее — переходите по .

Материалы для изготовления самоделки

Помимо корпуса, для создания лампы потребуются и другие элементы. Это, прежде всего светодиоды, которые можно приобрести в виде LED-лент или отдельных элементов НК6. Сила тока каждой детали равна 100-120 мА; напряжение 3-3,3 V.

Сборка некоторых схем предполагает использование дополнительных звеньев, например, драйвера, поэтому набор компонентов для каждого конкретного случая рассматривается отдельно

Необходимы также выпрямительные диоды 1N4007 либо диодный мост, а также предохранители, обнаружить которые можно в цоколе старого прибора.

Понадобится и конденсатор, емкость и напряжение которого должны соответствовать используемой электросхеме и количеству использованных в ней LED-элементов.

Если не используется готовая плата, нужно подумать о каркасе, к которому крепятся светодиоды. Для его изготовления подойдет теплоустойчивый материал, не являющийся металлом и непроводящий электрический ток.

Как правило, подобную деталь выполняют из прочных пластиков или плотного картона. Для крепления светодиодных элементов к каркасу понадобятся жидкие гвозди или суперклей.

Собираем простую LED-лампу

Рассмотрим выполнение светильника в стандартном цоколе от люминесцентной лампы. Для этого нам придется несколько изменить приведенный выше список материалов.

В этом случае мы используем:

• старый цоколь Е27;
• светодиоды НК6;
• драйвер RLD2-1;
• кусок пластика или плотного картона;
• суперклей;
• электропроводку;
• паяльник, плоскогубцы, ножницы.

Первоначально требуется разобрать светильник. У люминесцентных устройств подсоединение цоколя к пластинке с трубками осуществляется с помощью защелок. Важно обнаружить место крепежа и поддеть элементы отверткой, что позволит легко отсоединить патрон.

Процесс сборки самодельной светодиодной лампы простой. В корпус от старого прибора вставляется драйвер, поверх которого устанавливается плата со светодиодами

Разбирая прибор, нужно соблюдать предельную осторожность, чтобы не нанести вреда трубкам, внутри которых находится ядовитое вещество. Одновременно необходимо следить за целостностью электропроводки, подсоединенной к цоколю, а также сохранять детали, содержащиеся в нем.

Верхнюю часть с подсоединенными газоразрядными трубками мы используем для выполнения пластинки, необходимой для подсоединения светодиодов. Достаточно удалить трубчатые элементы, а в оставшиеся круглые отверстия закрепить LED-детали.

Для их надежного крепления лучше сделать дополнительную пластмассовую или картонную крышку, которая послужит для изолирования чипов.

В лампе будут применяться светодиоды НК6, каждый из которых состоит из 6 кристаллов с параллельным подключением. Они позволяют создать довольно яркий осветительный прибор при минимуме потребляемого электричества.

Для подключения каждого светодиода к крышке необходимо выполнить по два отверстия. Прокалывать их следует аккуратно в строгом соответствии схеме.

Пластиковая деталь позволяет прочно зафиксировать LED-элементы, тогда как использование картона требует дополнительного закрепления светодиодов к основанию при помощи жидких гвоздей либо суперклея.

Так как устройство рассчитано на применение шести светодиодов мощностью по 0,5 ватт каждый, в схеме нужно предусмотреть три параллельно подсоединенных элемента.

Эффектный светильник можно выполнить, используя светодиодную ленту. Этот элемент вставляется в трубку, применяющуюся для люминесцентного освещения

В конструкции, которая будет работать от электросети мощностью 220 В, нужно предусмотреть драйвер RLD2-1, который следует приобрести в магазине или выполнить самостоятельно.

Во избежание короткого замыкания перед началом сборки важно заизолировать драйвер и плату друг от друга, используя пластик или картон. Поскольку лампа почти не нагревается, не стоит беспокоиться о перегреве.

Подобрав все компоненты можно собрать конструкцию по схеме, а затем подключить ее к электросети, чтобы проверить свечение.

Устройство, работающее от стандартного патрона с питанием 220 В, имеет низкое энергопотребление и мощность равную 3 Ваттам. Последний показатель в 2-3 раза меньше, нежели у люминесцентных устройств и в 10 раз меньше, чем у ламп накаливания.

Хотя световой поток равен всего лишь 100-120 люменов, благодаря ослепительно белому цвету лампа кажется значительно ярче. Собранный светильник можно применять в качестве настольного либо для освещения компактного помещения, например, коридора или чулана.

Выводы и полезное видео по теме

В приведенном ниже видеоролике вы можете увидеть подробный рассказ специалиста о самостоятельной сборке LED-светильника:

Лампы на светодиодах, выполненные самостоятельно, обладают высокими техническими характеристиками. Они почти не уступают фабричным моделям по таким качествам, как прочность, надежность, долговечность.

Сборка подобных устройств доступна практически каждому: для успешного ее выполнения необходимо лишь строго следовать схемам и аккуратно выполнять все предписанные манипуляции.

Возможно вам уже приходилось собирать светодиодную лампу своими руками и вы можете дать ценный совет посетителям нашего сайта? Или после прочтения статьи появились вопросы? Пожалуйста, оставляйте свои комментарии в расположенном ниже блоке.

Собираем LED лампу в домашних условиях

Если Вам интересно, как сделать светодиодную лампу своими руками в домашних условиях, далее мы предоставим несколько пошаговых инструкций с фото и видео примерами, которые позволят собрать LED лампочку не более чем за час. Все предоставленные ниже идеи будут перечислены от наиболее простой к более сложной, что позволит Вам выбрать подходящий вариант в зависимости от навыков обращения с паяльником и электрическими схемами.

• Идея №1 – Модернизируем галогенную лампочку
• Идея №2 – «Экономка» в ход!
• Идея №3 – LED лента за основу

Идея №1 – Модернизируем галогенную лампочку

Проще всего самому сделать светодиодную лампу из перегоревшей галогенной лампочки с типом цоколя – GU4. В этом случае Вам понадобятся следующие материалы и инструменты:

• Светодиоды. Их количество выберите сами в зависимости от того, насколько ярким должно быть светодиодное освещение. Сразу же обращаем Ваше внимание на то, что больше 22 диодов выбирать не стоит (это усложнит процесс сборки и к тому же сделает лампочку чересчур яркой).
• Супер-клей (подойдет и обычный, но он будет дольше застывать, что не позволит сделать LED лампу быстро).
• Небольшой кусок медного провода.
• Резисторы. Их количество и мощность рассчитает онлайн-калькулятор.
• Небольшой кусок листового алюминия (альтернативный вариант – обычная банка из под пива либо газированного напитка).
• Доступ к интернету. Вам нужно будет открыть специальный онлайн калькулятор для расчета схемы светодиодной лампы.
• Молоток, паяльник и дырокол.

Подготовив все материалы можно переходить непосредственно к сборке диодной лампочки. Инструкцию по созданию самодельного источника света мы предоставим пошагово, с фото примерами каждого этапа, чтобы Вы наглядно увидели процесс монтажа.

Итак, чтобы сделать светодиодную лампу на 12 вольт, Вам необходимо выполнить следующие действия:

1. Удалите из старой галогенной лампочки верхнее стекло, а также белую замазку возле штырькового цоколя (как показано на фото ниже). Для этого лучше всего использовать отвертку.
2. Переверните лампу цоколем вверх и аккуратно с помощью молотка выбейте штырьки из посадочного места. Старая галогенная лампочка должна выпасть.
3. Согласно выбранного Вами количества светодиодов придумайте схему их расположения, на основании чего сделайте бумажный трафарет. Можете воспользоваться уже существующей заготовкой и распечатать одну из готовых схем, которые предоставлены на картинке:
4. Приклейте трафарет к листу алюминия с помощью супер-клея, вырежьте лист по форме трафарета, после чего дыроколом сделайте посадочные места под светодиоды.
5. Сгенерируйте в интернете чертеж сборки светодиодной лампы для Ваших условий. В нашем случае для создания LED лампочки в домашних условиях из 22 диодов нужно собрать следующую схему:
6. Положите алюминиевый диск на удобную подставку и вставьте в посадочные места светодиоды, как показано на фото. Чтобы упростить процесс пайки, подгибайте ножку катода одного диода к ножке анода другого.
7. Аккуратно проклейте все светодиоды, сделав их единой конструкцией. Важный момент – клей не должен попасть на ножки диодов, т.к. при пайке будет выделятся крайне неприятный дым.
8. Когда клей застынет, приступите к пайке ножек. Кстати, для этого рекомендуем Вам сделать паяльник своими руками, что также не займет много времени. Согласно схеме спаяйте диоды LED лампы, оставив только одну плюсовую ножку и одну минусовую для подключения питания. Ножку «-» рекомендуется вполовину обрезать, чтобы в последующем не перепутать полярность контактов самодельной светодиодной лампочки.
9. Согласно схеме припаяйте резисторы к минусовым контактам. В результате согласно нашему примеру должно получиться 6 плюсовых выводов и 6 минусовых (с резисторами).
10. Спаяйте резисторы согласно сгенерированной схеме.
11. К образовавшимся двум контактам припаяйте по одинаковому кусочку медного провода, что в результате позволит сделать штырьковой цоколь светодиодной лампы в домашних условиях. По аналогии с предыдущим советом одну ножку на время сделайте покороче (минусовую), чтобы потом ничего не перепутать и правильно выполнить подключение.
12. Чтобы в будущем не произошло короткое замыкание, тщательно проклейте пространство между выведенными ножками.
13. Выполните финишную сборку LED лампочки: диск поместите на отражатель и тщательно проклейте его.
14. Маркером подпишите на корпусе собранной светодиодной лампы где «+» и где «-», также обозначьте, что самодельный источник света рассчитан на подключение к питанию 12 Вольт, а не 220.
15. Выполните проверку собранной самоделки. Для этого подключите светодиодную лампочку к автомобильному аккумулятору либо блоку питания 220/12 Вольт.

Вот таким вот простым способом можно сделать светодиодную лампу своими руками из подручных средств. Как Вы видите, ничего сложно нет и особо много времени на сборку потратить не потребуется! Рекомендуем обязательно просмотреть несколько лучших идей по созданию лампочки в домашних условиях, которые мы предоставили в видео галерее:

Идея №2 – «Экономка» в ход!

Вторая, не менее интересная идея – собрать лампочку из энергосберегающей лампы. Тут также нет особо серьезных работ и со сборкой справиться даже не очень опытный электрик. Для начала Вы должны подготовить следующие материалы и инструменты для сборки светодиодной лампы своими руками:

1. Вышедшая из строя «экономка».
2. Кусок стеклотекстолита.
3. Согласно сгенерированной схеме (об это мы говорили выше) составляющие элементы: резисторы, конденсатор, светодиоды. В нашем примере схема будет следующей:
4. Дрель для сверления стеклотекстолита. В этом случае лучше сделать мини дрель своими руками, которой можно будет удобно делать отверстия.
5. Паяльник.
6. Поваренная соль, медный купорос и лак для ногтей.

Подготовив все материалы можно переходить к сборке. Данная инструкция более креативная, поэтому если Вы решили сделать диодную лампочку из сгоревшей экономки, внимательно смотрите фото примеры.

Этапы работ:

1. Вырежьте из стеклотекстолита круг, диаметром 3 см.
2. С помощью лака прорисуйте дорожки на плате по данному примеру:
3. Сделайте раствор из 1 столовой ложки медного купороса и 2 столовых ложек поваренной соли. Все это размешайте в теплой воде.
4. Когда лак застынет, на сутки опустите плату в раствор. В результате останутся только медные дорожки, которые Вы защитили лаком, остальная медь исчезнет во время реакции.
5. Ацетоном удалите оставшейся лак с стеклотекстолита и пролудите чистые дорожки.
6. Согласно схеме сделайте отверстия мини дрелью.
7. Пропаяйте все элементы самодельного драйвера.
8. Аккуратно разберите старую энергосберегающую лампу и удалите из нее все кроме проводов, идущих от цоколя.
9. Закрепите Ваш вариант платы со светодиодами, спаяйте провода и заклейте. Если Вы все делали правильно, результат должен быть таким, как на фото ниже.

По данной инструкции можно запросто сделать светодиодную лампу из люминесцентной либо галогенной лампочки!

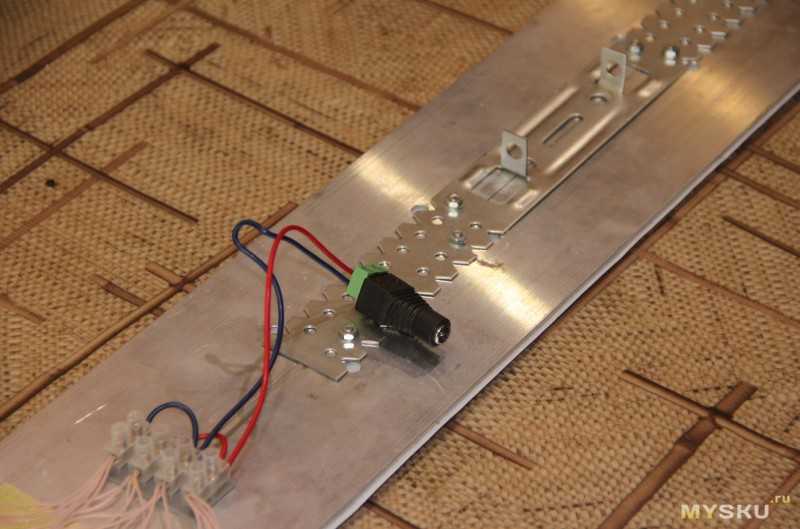

Идея №3 – LED лента за основу

Если же Вы не так хорошо владеете паяльником и в то же время понятие не имеете, как собирать схему на стеклотекстолите, лучше сделать светодиодную лампу своими руками из LED ленты. В этом случае вместо драйвера можно использовать блок питания, который преобразует 220 Вольт в сети в 12. Единственный весомый недостаток данного способа – большие габариты блока питания, поэтому такой вариант рекомендуется использовать в том случае, если Вы решили сделать в комнате светодиодное освещение точечными светильниками. Можно попробовать собрать все лампочки для них своими руками и подключить к единому блоку питанию, который спрячется без проблем в потолке.

Итак, все, что нужно сделать, это:

1. Изготовьте каркас будущей лампы. Для этого отрежьте небольшой кусок пластиковой трубы.
2. С каждой стороны трубы проклейте по небольшому отрезку светодиодной ленты. Резать LED ленту нужно только в определенных местах, которые указываются производителем (обычно через каждые 3-4 диода).
3. Соедините все отрезки по параллельной схеме с помощью паяльника, после чего припаяйте к каждому пучку проводов по отрезку медной проволоки (для удобства соединения с блоком питания). Если Вы решили установить самодельную диодную лампочку в старую энергосберегающую, просто припаяйте выводы от ленты к проводам цоколя по аналогии с инструкцией выше.

Вот и вся инструкция по сборке светодиодной лампы из ленты. Как Вы видите, все гораздо проще, чем даже сделать лампочку по сгенерированной схеме. На этом наши простые инструкции заканчиваются, и теперь Вы знаете, как сделать светодиодную лампу своими руками из энергосберегающей лампочки, диодной ленты и галогенного источника света! Надеемся, что предоставленные идеи были для Вас полезными и понятными!

Похожие материалы:

• Как правильно паять провода
• Как сделать автономное отопление квартиры электричеством
• Как сделать светодиодный прожектор своими руками

Опубликовано 28.03.2015 Обновлено 04.11.2017 Пользователем Александр (администратор)

Светодиодные фонари ручной работы — Etsy.

de

Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.

Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.

Найдите что-нибудь памятное, присоединяйтесь к сообществу, делающему добро.

( 1000+ релевантных результатов, с рекламой Продавцы, желающие расширить свой бизнес и привлечь больше заинтересованных покупателей, могут использовать рекламную платформу Etsy для продвижения своих товаров. Вы увидите результаты объявлений, основанные на таких факторах, как релевантность и сумма, которую продавцы платят за клик. Учить больше. )

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

• Больше похоже на это

11 потрясающих светодиодных проектов, которые стоит попробовать этим летом

Ваш дом или машина выглядят ослепительно днем, но мрачны ночью? Что ж, лето не за горами, и нет недостатка в уникальных способах украсить свое пространство. Светодиодные проекты — это воплощение мечты каждого мастера, ведь каждое ремесло доказывает, что это весело и легко для взрослых и детей.

Проявив творческий подход и немного вдохновения, вы можете сэкономить деньги, добавив эксклюзивный штрих в свой дом. Приготовьтесь, потому что пришло время удивить всех в вашей семье несколькими крутыми светодиодными проектами.

1. Светодиодная люстра

В мире, где декор и стиль играют важную роль, вы, должно быть, устали от унылого вида обеденной зоны или входной двери. Люстры уже давно славятся своей непревзойденной красотой, и пришло время осветить ваш дом одной или двумя люстрами для создания классического летнего образа. Вам понравится заниматься этим проектом, поскольку вы можете экспериментировать с широким спектром предметов.

Вы можете создать великолепную светодиодную люстру, которая привлечет внимание каждого гостя со старыми велосипедными колесами, чашками или разбитой посудой. Один из кристаллов, золота или бронзы в сочетании с белым светодиодом обеспечивает стильный внешний вид.

2. Светодиодное украшение своими руками

Все любят сверкающую новогоднюю елку, но елка с персонализированными украшениями становится более запоминающейся. Если вам нравится вовлекать детей в некоторые из ваших занятий, это то, что вам понравится делать вместе. Украшения недорогие, и вы можете раскрасить их аэрозольной краской в ​​зависимости от настроения, которое хотите создать в своем доме.

Проект прост, и вы можете настроить его практически любыми украшениями для уникального и долговечного вида.

3. Перезаряжаемый светодиодный фонарик своими руками

Вы устали искать батарейки, когда ваш фонарик неожиданно разрядился? Вы можете положить конец таким распространенным дилеммам, создав перезаряжаемый светодиодный фонарик. Проект подчеркивает, насколько просто начать работу с электроникой, и побудит вас решать более сложные задачи в будущем.

Светодиодные фонари

предлагают различные режимы, такие как увеличение, уменьшение и стробоскоп для более четкого зрения, что полезно в чрезвычайных ситуациях.

4. Светодиодная футболка своими руками

Если есть что-то, что всегда будет выделяться на летней вечеринке или празднике, так это светодиодная футболка. Вам понравится, как светодиод подпрыгивает под ваши любимые биты, и эту футболку легко сочетать практически с любыми брюками или шортами в вашем гардеробе.

Если у вас есть логотип компании, это может быть отличным шансом прорекламировать то, что вы делаете. Оживите эту скучную футболку и приготовьтесь привлечь всю толпу.

Если у вас есть свободное время, вот простые и забавные кондиционеры, которые вы можете сделать своими руками.

5. Светодиодное освещение под шкафом

Помимо спальни или гостиной, подумайте о другом месте, где вы проводите большую часть своего времени. Конечно, кухня! Новые кухонные шкафы и блестящая гранитная столешница выглядят фантастически, но дополнительное светодиодное освещение создаст идеальную атмосферу на вашей кухне. Вы получаете функциональную подсветку для чтения рецептов и нарезки овощей.

Светодиоды

имеют разные оттенки, поэтому вы можете выбрать тот, который хорошо сочетается с вашим декором. Не забудьте измерить площадь, на которой вы хотите установить светодиодные модули, и очистить поверхность для облегчения установки.

6. Светодиодное освещение салона автомобиля

Большинство людей считают светодиодное освещение в автомобиле модным явлением, и хотя это правда, у проекта есть и другие полезные преимущества. Представьте, как звучит ваша любимая музыка, вы едете в темноте, а крутые огни светят под разными углами. Разве это не идеальное сочетание для поездки с любимыми этим летом?

Вы можете создать настроение в кратчайшие сроки после правильного планирования. Если вам не нравится белый светодиодный свет, вы можете настроить различные цвета для обновленного внешнего вида в пользу ваших пассажиров. Интерьер автомобиля будет впечатляющим и вдохновит ваших друзей принять вызов.

7. Светодиодная свеча своими руками

Вау, снова манящее свечение светодиодов в вашем доме! Ищете ли вы дополнительное аварийное освещение в своем доме или создаете романтическую атмосферу, вы не ошибетесь, выбрав набор светодиодных свечей. Вероятно, это один проект, который вы взломаете за пять минут, так как вам потребуется несколько предметов.

Свечи легко повредить, поэтому тщательно просверлите отверстия. Светодиодные свечи экономят труд, требуют только включения и выключения питания.

8. Светодиодный фонарь для велосипеда своими руками

Наступило лето, и кажется, что даже темнота не помешает вашим любимым занятиям. Что ж, пусть мир увидит вас, демонстрируя красоту вашего велосипеда, добавив привлекающие внимание светодиоды.

Все, что вам нужно, это несколько готовых инструментов, чтобы оживить ваш велосипед. Кроме того, очистите области крепления спиртосодержащим чистящим средством и дайте им высохнуть, чтобы избежать работы с загроможденными полосами. Проект весьма полезен, так как водители могут легко замечать гонщиков, чтобы предотвратить ночные аварии.

Ищете еще интересные идеи? Вот уникальные способы, с помощью которых технологии могут помочь вам выжить этим летом.

9. Подсветка для бутылок своими руками

Сколько раз вы швыряли винные бутылки в свой магазин, не осознавая их потенциала? Используйте эти бутылки с творческими идеями DIY, которые могут украсить ваш интерьер и внешний вид.

Если для вас важны такие события, как Рождество, День отца и дни рождения, то этот светильник для бутылок, сделанный своими руками, оживит праздник.

10. Добавьте светодиодов в настенное искусство своими руками

Сколько раз вы восхищались настенным искусством в разных местах и ​​обещали себе создать такое? Вот шанс сделать это. Настроить настенное искусство своими руками так же просто, как выбрать дизайн.

Вы можете настроить настенное искусство в соответствии с вашим личным стилем, используя трафареты, обои и ткань, а также другие доступные ресурсы в вашем доме. Придайте этим романтическим ужинам эксклюзивную атмосферу.

11. Светодиодное оригами своими руками

Если вы всегда хотели вдохнуть жизнь в свое оригами, то вот вам небольшая хитрость.
