Простая самодельная антенна для цифрового ТВ

Самая простая самодельная антенна для приёма цифровых телевизионных каналов, сделанная своими руками. Далее фото и описание изготовления самоделки.

Понадобилась мне антенна для приёма цифрового ТВ, решил сделать самодельную из подручных материалов.
Смастерил себе антенну  из металлопластиковых трубок. Взял трубку длиной 1 метр, загнул её в два оборота, и разрезал, получилось два кольца.

Затем, концы трубок расплющил и соединил между собой болтиками, и к ним же присоединил телевизионный провод.

Оставил расстояние между соединением — 5 мм.

На расстоянии 12 см, закрепил экран из строительной сетки, которая по размеру больше самой восьмёрки на 30%, для лучшего усиления сигнала. Сетку прибил скобами, при помощи степлера на фанерку.

Восьмёрку закрепил на деревянные брусочки и скобы. Провод вывел через отверстие в трубке.

Хочу уточнить по поводу размеров антенны.

Прежде чем изготавливать такую антенну, заранее нужно узнать в каком частотном диапазоне работают ваши передающие станции, и согласно частоте сигнала, можете рассчитать длину трубок и размеры вашей будущей антенны. Эти данные можно узнать, если забить данный вопрос в поиске гугла.

Так, как в разных регионах частоты разные. У нас в деревне, передают два пакета каналов, это двадцать каналов, которые работают на частотах 570 МГц, и 770 МГц. Я взял средние значения для обоих пакетов, по ним сделал антенну.

После проверки у меня один пакет хорошо принимался, это на частоте 570 Мгц, а второй плохо, терялся. Но нужно учесть, что расстояние у меня до станции порядка 21 км, что далековато, если расстояние будет ближе, то сигнал будет уже значительно лучше. И тут ещё нужна точная настройка антенны на вышку, ведь даже небольшое отклонение приводит к потере сигнала, или значительному ухудшению.

Чтобы точно расположить антенну направлением на вышку, если не знаешь где она, можно поступить следующим образом. Я открыл карту в интернете, нашёл ближайшую к нам вышку цифрового телевидения, и свой дом.
Далее сделал скрин карты, и распечатал. Потом на данной распечатке провёл линию, соединяющую мой дом и вышку по прямой. Потом по направлению этой линии, я направил свою антенну.
И всё, направление на вышку имеем.

Качество принимаемого сигнала, также будет зависеть от размеров вашей антенны, чем они точнее, то тем сигнал лучше!

Говорят, что кто живёт на близком расстоянии от вышки передающей станции, то там принимает даже на кусок провода воткнутого в штекер для антенны. Я к сожалению, не могу это у себя проверить, у нас расстоянии до вышки далековато, и тут мне нужна нормальная антенна.

Самодельную антенну, я установил на чердаке своего дома, там под крышей очень удобно, ветер не дует, дождь не мочит, и сигнал сквозь крышу хорошо проходит.

Только крыша должна быть не металлическая, а то будет отражение сигнала!

У моего дома крыша покрыта шифером, и потому сигнал сквозь неё проходит отлично!

Автор самодельной антенны: Васильев Вадим.

лайфхак по изготовлению своими руками

Автор: Школа творчества Canva

Немало людей в современном мире использует мобильный интернет — с помощью него человек может дистанционно общаться, получать информацию и даже работать. Но не всегда провайдер предоставляет пользователям стабильную скорость соединения из-за особенностей приёма связи, который может быть ограничен особенностями рельефа, большим расстоянием до передатчика и прочими факторами.

Самодельная антенна для 3g модема поможет вам улучшить скорость и дальность приёма сигнала. Предлагаем вам несколько инструкций, как сделать антенну для 3G модема своими руками.

Краткое содержимое статьи:

Способ Харченко

Недавно мы писали, как своими руками сделать антенну для приёма телевидения. Но знали ли вы, что аналогичным образом можно сделать самодельную антенну для 3G модема?

Нам потребуется:

• Медный провод или проволока, потребуется участок примерно в 30 сантиметров;
• Коаксиальный кабель сопротивлением 50 или 75 Ом;
• Разъём для подключения антенны к модему;
• Кусок фольги или DVD-диск в качестве рефлектора;
• Инструменты: нож, паяльник, пассатижи, клей, линейка и карандаш;
• Пластиковая крышка от бутылки для разделения антенны от рефлектора.

Изготовление биквадрата Харченко

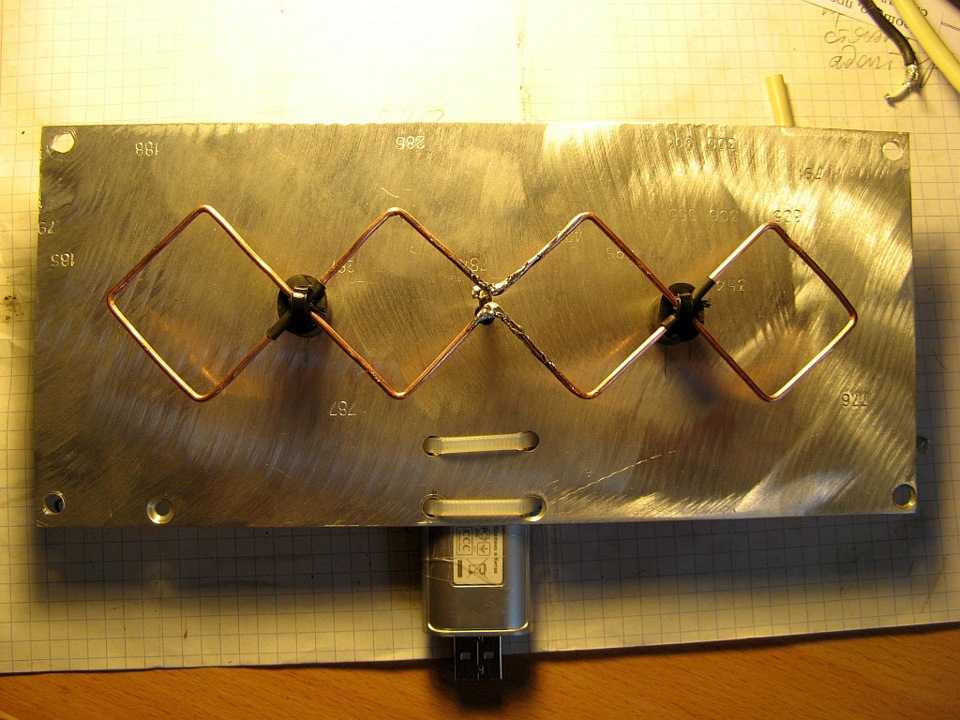

На фотографиях самодельных антенн для 3G модемов можно увидеть его примерный вид. Для начала необходимо сделать на медной проволоке разметку карандашом: длина внешней стороны каждого из квадратов должна составлять примерно 35-36 мм.

Аккуратно погнуть проволоку по разметке, помогая себе пассатижами. Должна получиться симметричная конструкция из двух квадратов, соприкасающихся углами. Оставшиеся куски проволоки удалить.

Проделать в крышке отверстие, в него продеть конец кабеля. Кабель раздилать, оголив внутренний проводник и экран для пайки.

Дальше следует припаять антенну к кабелю и подключить её к модему. Пайка проходит следующим образом: к середине антенны с одной стороны припаять центральную жилу, с другой — экран. Затем придвинуть крышку к антенне, можно дополнительно укрепить и изолировать конструкцию клеем или герметиком.

Через отверстие вставить диск-рефлектор в провод, продвинуть его к антенне и приклеить к крышке.

Припаять к кабелю с другой стороны разъём для подключения к модему. Подсоединить антенну к модему. Наслаждаться результатом своей работы!

Антенна “двойное кольцо”

Следующий способ создания самодельной антенны сложнее в исполнении, но даёт больший эффект. Для его выполнения потребуется:

• Медная проволока или провод;
• Рефлектор — плоская длинная консервная банка, кусок фольги и т.д;
• Коаксиальный кабель с сопротивлением 75 Ом;
• Короткая металлическая трубка, в которую можно продеть кабель;
• Разъём для подключения антенны к модему;
• Инструменты: паяльник, нож, линейка и карандаш.

Подробная инструкция по изготовлению:

• Поищите в Интернете схему Bi-Loop антенны для 3g модема  — на ней вы увидите похожую на антенну Харченко конструкцию, но в виде двух колец;
• Сделать карандашом на проволоке разметку: для волн длиной 2050 МГц длина каждого кольца должна составлять примерно 146 мм;
• Аккуратно согнуть из проволоки двойное кольцо. Также можно изготовить два кольца с зазорами длиной примерно 3 мм и припаять их концами друг к другу, оставив зазоры открытыми;
• Изготовить рефлектор. Минимальные размеры: высота — 120 мм, ширина — 170 мм. Подойдёт любая металлическая панель, из подручных средств можно использовать фольгу или жесть от консервной банки;
• Проделать посередине рефлектора отверстие, через которое вставить металлическую трубку —со стороны соединения с антенной длина трубки должна составлять примерно 18 мм! Припаять трубку к рефлектору с другой стороны;
• Разделить ножом кабель: экран следует запаять, а проводник слегка оголить;
• Продеть кабель в трубку и припаять к ней антенну: верхнюю часть следует припаять к проводнику, а нижнюю — к медной трубке;
• Запаять трубку и оплётку кабеля;
• Дополнительно для усиления сигнала можно использовать спутниковую тарелку, установив готовую антенну на кронштейн;
• Другой конец кабеля следует соединить с разъемом для подключения к модему с помощью паяльника;
• Подключить антенну к модему. Готово!

Теперь вы знаете несколько способов, как сделать антенну для 3G модема своими руками. Приведённые выше способы должны помочь вам решить проблемы с низкой скоростью интернет-соединения.

Фото антенн для 3g модема

Как сделать самодельную CB антенну? Руководство «Сделай сам»

У вас проблемы с трансмиссией CB? Ваше радио слишком часто теряет сигнал в автомобиле? Тогда вам, возможно, придется инвестировать в новую антенну для вашего CB-радио. Важно иметь антенну для сильного сигнала вашего радио.

Но вам не всегда нужно идти на рынок, чтобы купить его. Вы можете сделать свою собственную антенну CB, не выходя из дома.

Как, спросите вы? Ну, это то, для чего мы здесь. В этой статье мы расскажем вам обо всем, что вам нужно, и обо всех этапах изготовления CB-антенны.

Обратите внимание. Это не только более дешевый вариант, но и довольно увлекательная задача.

Имея под рукой всего несколько материалов и инструментов, вы станете владельцем совершенно новой антенны для своего CB-радио. И это тоже без похода в магазин. Самодельная антенна CB будет работать так же, как и любая купленная в магазине антенна.

Вы можете отрегулировать высоту в соответствии с вашими потребностями и контролировать ее из любой точки вашего автомобиля. Антенна будет работать лучше всего, если вы сможете настроить ее в соответствии со своими потребностями и типом транспортного средства, в которое вы собираетесь ее установить.

CB Power

Даже лучшее CB-радио на рынке работает с мощностью 4 Вт. С этой силой вы сможете отправлять и получать сообщения максимум на несколько миль.

Если вы хотите улучшить силу сигнала, вы должны увеличить расстояние, на которое вы отправляете и получаете сообщения. Вы должны помнить о таких вещах, как высота антенны, а также о том, где и как она установлена ​​на вашем автомобиле.

Если вы сможете установить CB-антенну в нужном месте, вы можете получить до 20-25 миль. Сладкая сделка по сравнению с 1-2 милями, которые вы сейчас получаете.

Антенна CB

Прежде чем делать антенну, вы должны понять, как она работает. Радиостанции CB используют полосу частот 27 МГц. И длина волны этой полосы чуть больше 17 футов или 204 дюймов.

Вам нужно взять две половины этой длины волны, то есть два 102-дюймовых медных провода. Затем вам нужно изолировать и заземлить эти два отрезка провода, подключить их к вашему радиоприемнику CB и, наконец, смонтировать их в самой высокой точке вашего автомобиля.

Требования

Ниже мы составили список всех материалов, инструментов и инструкций, которые вам понадобятся для самодельного CB-радио.

Материалы

Для изготовления самодельной антенны CB необходимы следующие материалы:

Один 55-58-дюймовый непроводящий стержень

Он может быть изготовлен из дерева, алюминия или ПВХ. Что бы вы ни выбрали, убедитесь, что оно достаточно прочное, чтобы выдержать сильный ветер. Мы рекомендуем вам использовать четвертьдюймовый стержень из стекловолокна, но на самом деле любой из них будет работать нормально.

Два медных провода по 110 дюймов каждый

Для правильной передачи. Обратите внимание, что на самом деле вам нужно 102 дюйма, чтобы соответствовать длине волны, а дополнительные 8 дюймов будут использоваться для подключения медного провода.

Клейкая лента

Для обертывания готовой антенны.

Два изолирующих яйца

Для изоляции концов медных проводов.

Один RG-8 Коаксиальный кабель CB

Для подключения антенны к CB-радиостанции вам понадобится этот кабель, поэтому он должен быть достаточно длинным, чтобы протянуть его от места установки антенны до места в автомобиль, в котором находится ваше радио.

Одна розетка RP-SMA​

Для подключения антенны коаксиальным кабелем RG-8.

Инструменты

• Паяльник
• Клещи
• Двусторонний скотч
• Зажимы в ассортименте
• Кусачки
• Отвертка
• Ключ
• Микрофон CB

Сборка антенны

Внимательно следуйте этим простым шагам, чтобы построить антенну для вашего CB-радио.

Шаг первый: Возьмите изоляционные яйца и оберните 4 дюйма каждого конца двух медных проводов вокруг обручей изоляционных яиц. Вы должны убедиться, что на концах нет заостренных концов и что они имеют сильное механическое и электрическое контактное скручивание на концах. Затем припаяйте витки вместе.

Шаг второй: Обклейте стержень антенны двухсторонней лентой сверху вниз.

Шаг третий : Начните оборачивать два медных провода вокруг стержня. Убедитесь, что провода не касаются друг друга. Провода будут подниматься параллельно, и когда вы закончите, это будет выглядеть так, как будто вы намотали четыре провода на свой стержень.

Шаг четвертый : Обклейте весь стержень клейкой лентой. Вы можете обернуть его по спирали или вдоль, как вам будет проще, но убедитесь, что весь стержень покрыт, за исключением четырех или пяти дюймов для крепления.

Шаг пятый: Отрежьте один конец кабеля RG-8 и с помощью паяльника припаяйте центральный провод кабеля к одному концу изоляционного яйца. Это ваше передающее соединение.

Шаг шестой : Возьмите серебряную оплетку коаксиального кабеля RG-8 и припаяйте ее к другому концу изоляционного яйца. Это ваша земля.

Шаг седьмой : Подсоедините разъем RP-SMA-Female к другому концу коаксиального кабеля RG-8 и подключите его к радиостанции CB. Вот и все! Вы только что сделали самодельную антенну CB.

Крепление

Теперь, когда вы изготовили антенну, очень важно установить ее в автомобиле в том месте, где будет максимальный уровень сигнала. Антенны можно крепить в различных местах, например, на крыше, багажнике, бампере, капоте или даже на зеркальных решетках.

Вот некоторые важные моменты, которые необходимо помнить при установке антенны.

• Чем выше антенна, тем лучше сигнал и, следовательно, выше производительность.
• Катушка медного провода антенны должна находиться над крышей автомобиля.
• Для достижения наилучших результатов по крайней мере половина антенны должна находиться над крышей.

Вы, скорее всего, получите лучший сигнал в своем автомобиле, если сможете установить его посередине автомобиля.

Тюнинг

Хотя настройка не является частью изготовления физической антенны, без настройки антенны вы не получите хороший сигнал на своем радио.

Вы сможете добиться лучших результатов настройки на открытом пространстве. Используйте измеритель КСВ, чтобы получить два показания как можно ближе. Соотношение 1,5:1 или ниже является хорошим показателем и даст вам хороший сигнал.

Заключение

Вот так просто сделать самодельную антенну. Большинство материалов легко доступны в хозяйственных магазинах, и пара часов вашего времени дадут огромный импульс вашему CB-радио.

Самодельная антенна — Ocean Navigator

Есть два способа приобрести хорошую высокочастотную (ВЧ) антенну. Большинство моряков покупают готовую коммерческую модель; другой вариант — построить его самостоятельно. Создать свой собственный намного проще, чем кажется. Этот тип антенны можно использовать как для морских SSB, так и для любительских радиостанций в диапазоне частот от 2 до 30 МГц.

Во-первых, давайте кратко рассмотрим, что считается стандартными опциями для парусников. Самый недооцененный вариант — штыревая антенна, закрепленная на кормовом поручне лодки. Стоимость установки составит от 400 до 600 долларов.

Еще одна стандартная опция, которую чаще всего выбирают, — утепленная спинка. Вероятно, от 80% до 90% парусников с радиолюбителями и SSB выбирают этот тип антенны.

Существует альтернативная антенна, которая работает точно так же, как изолированная ахтерштаг, которую вы можете установить за 27,73 доллара США по частям, плюс налог и стоимость доставки. (Информацию о приобретении запчастей см. на прилагаемой врезке.) Антенна этого типа использовалась на моем Pearson 303 Comfort Zone в течение семи лет без сбоев. Первый радиосвязь, которую я установил с ним, был от восточного побережья США до Дании, и я регулярно общался по Карибскому морю. Все это достигается при выходной мощности менее 100 Вт.

Антенну очень просто установить. Для этого требуется одна поездка на вершину мачты и просверливание одной дыры в вашей лодке. Требуемые детали: два фарфоровых изолятора, известных как изоляторы для яиц, один фарфоровый ввод и 100 футов изолированного антенного провода. Единственная переменная здесь — это, конечно же, длина антенного провода, которая будет варьироваться в зависимости от высоты буровой установки и размера лодки.

Существует несколько способов расчета расстояния от вершины мачты до кормового поручня. Самое простое — надежно прикрепить линь к гроту и поднять его на вершину мачты. Затем протяните леску к своему кормовому поручню в центре кормы и отметьте линию. После извлечения линии измерьте участок от конца, привязанного к фалу, до отметки и добавьте не менее 10 футов. Это минимальное количество антенного провода для покупки.

Изоляторы для яиц говорят сами за себя, если они у вас в руках. Нейлоновая леска и изолированный провод антенны петляют друг вокруг друга, разделенные изолятором. Прежде чем подняться на мачту, прикрепите изолированный провод антенны к изолятору, дважды пропустив провод через одно из отверстий в изоляторе, оставив около шести или семи дюймов острого конца.

Затем оберните горький конец вокруг стоящей части антенны, сделав полузацепки с последними парами витков. Если вы опасаетесь, что эта обертка не отсоединится, вы можете заклеить ее скотчем или надеть термоусадочную трубку поверх обертки.

Теперь пора подниматься на мачту. Используя 18-дюймовую нейлоновую леску диаметром 1/8 дюйма, прикрепите изолятор к креслу боцмана или к любому другому методу подъема на мачту, который вы используете. В верхней части мачты сделайте две петли с леской вокруг дужки у вершины мачты и через оставшееся отверстие в изоляторе. У меня был квадратный узел, удерживающий эту линию в течение многих лет. При правильном креплении отверстия в изоляторе, через которые проходит линия, будут самыми дальними от скобы, а отверстия, через которые проходит антенна, будут самыми близкими. Яичный изолятор — это лишь один из многих типов изолятора, который подойдет любому изолятору, если вы можете пропустить антенный провод через один конец и нейлоновую леску через другой конец, чтобы связать его. Привязав к кормовому поручню, сзади на палубе у кормового поручня, привяжите другой изолятор на расстоянии не менее трех футов от ахтерштага. Изолятор можно привязать в любом месте, где он не мешает бимини или любому другому устройству, которое мы подвешиваем к нашим кормовым поручням. Пока вы решаете, где ее привязать, имейте в виду, что антенна будет продолжаться вниз к палубе и прикрепляться к сквозному проходу палубы. На моей лодке сквозной фитинг находится прямо под местом крепления изолятора. Оставьте от шести до восьми дюймов троса между рейкой и изолятором, чтобы отрегулировать натяжение антенны. Установив изолятор, пропустите оставшийся конец антенного провода через другое отверстие в изоляторе и туго затяните антенну.

Удерживая антенну натянутой, снова протяните провод через отверстие в изоляторе. Сделайте пару витков вокруг антенны, последний из которых должен быть наполовину сцеплен.

Для установки проходного сечения просверлите однодюймовое отверстие в палубе чуть ниже того места, где крепится изолятор. При установке сквозного фитинга обязательно используйте высококачественный герметик, такой как Life Caulk. После того, как ввод будет установлен, опустите антенный провод, чтобы измерить его для окончательной обрезки. Держите провод как можно короче, не натягивая соединение в верхней части ввода. Обрезав провод до нужной длины, снимите четверть дюйма изоляции и установите круглый обжимной разъем. Поместите это над проходной стойкой и закрепите.

Теперь, когда антенна установлена, пришло время разместить антенный соединитель под палубой. Для многих моряков антенный соединитель является наименее понятной частью системы. Ответвитель описывается как устройство согласования импеданса (импеданс можно рассматривать как сложный тип сопротивления). КВ радиостанция имеет постоянное выходное сопротивление 50 Ом. Однако наша антенна имеет разное сопротивление в зависимости от выбранной частоты. Антенный ответвитель со своими специальными измерительными цепями измеряет импеданс антенны на выбранной частоте.
