Схемы на pic12f675 своими руками
Ещё одно полезное устройство для радиолюбителя — термический зачиститель проводов. Критерии, факторы и особенности выбора систем видеонаблюдения. Обзор малогабаритных преобразователей напряжения для питания переносной аппаратуры от низковольтных источников. Описание со схемой проверенного и эффективного зарядно — восстановительного устройства для автомобильных аккумуляторов. Использование солнечных элементов для получения электроэнергии для дома. Снижение расхода топлива в авто.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Крякалка на PIC контроллере
- Самодельный MP3 плеер своими руками на PIC микроконтроллере
Детектор проводки своими руками - PicHobby.
lg.ua
- Программатор pic-контроллеров Extra-pic
- Радиолюбительские схемы на PIC контроллерах
lg.uaПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Простой музыкальный дверной звонок своими all-audio.proонтроллер pic12f675.
Крякалка на PIC контроллере
Этот программатор состоит из очень легкодоступных материалов, а главное в нем нет ни каких микросхем которые нужно прошивать, просто спаяли и можно работать. Многим интересно собирать разные самоделки на PIC контроллерах. Но PIC-требует прошивки в него индивидуальной программы, а программаторы с каждым днем все дорожают. Каждый любитель мастерить электронный приборы и поделки, не раз сталкивался с необходимостью намотать катушку индуктивности или дроссель.
В схемах конечно указывают число намотки катушки и каким проводом, но что делать если указанного диаметра провода нет в наличии, а есть намного толще или тоньше?? Предоставляю вам схему спец сигнала Крякалка , для самостоятельной сборки.
Решил поставить ребенку на велосипед пусть прохожих под домом пугает , но так же можно и в автомобиль поставить если есть связи в ГАИ. В этой статье пойдет речь о том как вытравить печатную плату в домашних условиях с помощью перекиси водорода. Все очень просто и не требует особых усилий. Главная страница. Подписаться на: Сообщения Atom.
Самодельный MP3 плеер своими руками на PIC микроконтроллере
Если вы умеете держать в руках паяльник, то сделать такой программатор для вас не составит особого труда. Как видите, в схеме ничего сложного нет, однако несмотря, на простоту схемы, программатор работает быстро и без сбоев. Этим программатором можно запрограмировать практически все популярные микроконтроллеры PIC. В настоящее время микроконтроллеры применяются повсеместно в бытовых приборах, начиная от музыкального центра и телевизора и заканчивая стиральными машинами, газонагревательными котлами, хлебопечками, и.
Всеми этими приборами сейчас управляют микроконтроллеры при помощи специальных программ. Вот эти программы мы и будем загружать в микроконтроллер с помощью нашего программатора.
Схема простого электронного кодового all-audio.pro не сложная,требуется только прошить микроконтроллер PIC. Для этой схемы нужен именно PIC.
Детектор проводки своими руками
Схема барометра представлена на рисунке ниже. Основой схемы является микроконтроллер PIC16F, на который возложено несколько функций, это взаимодействие с датчиком BMP то есть считывание одиннадцати калибровочных коэффициентов и данных о температуре и давлении. Правда на индикатор выводится только данные об атмосферном давлении, а так же анализ считанных данных и дальнейший математический расчет значения атмосферного давления в миллиметрах ртутного столба. После всех необходимых математических преобразований данных, считанных с датчика, контроллер выводит необходимую информацию о давлении на светодиодный индикатор TM Это светодиодный модуль, имеющий в своем составе четырехразрядный семисегментный светодиодный часовой индикатор и микросхему, преобразователь последовательного кода в параллельный, в данном случае, выполненный на многофункциональной специализированной микросхеме TM Внешний вид индикаторного модуля показан на фото, взятых с магазина ru.
Внешний вид устройства показан на фото ниже. Питается схема от батареи напряжением 12 вольт. В схему введен диод D1, выполняющий функцию защиты от неправильного подключения батареи. Все конденсаторы, указанные в схеме — блокировочные.
PicHobby.lg.ua
Решил поставить ребенку на велосипед пусть прохожих под домом пугает , но так же можно и в автомобиль поставить если есть связи в ГАИ. Данное устройство состоит из минимум деталей, а так же простая в сборке и под силу каждому. В интернете цены на часы основанные на лампах ИН если и попадаются еще, то цены на них весьма дороговаты. Мы рассмотрим как спаять часы на лампах ИН своими руками , так как это намного дешевле чем купить готовые,при этом они всегда будут радовать ваши глаза.
Настя Спасибо за полезную и интересную статью! Гуляш — это блюдо венгерской кухни, получившее признание во многих странах мира.
Программатор pic-контроллеров Extra-pic
Какие первые шаги должен сделать радиолюбитель, решивший собрать схему на микроконтроллере? Естественно, необходима управляющая программа — «прошивка», а также программатор.
И если с первым пунктом нет проблем — готовую «прошивку» обычно выкладывают авторы схем, то вот с программатором дела обстоят сложнее. Цена готовых USB-программаторов довольно высока и лучшим решением будет собрать его самостоятельно. Вот схема предлагаемого устройства картинки кликабельны.

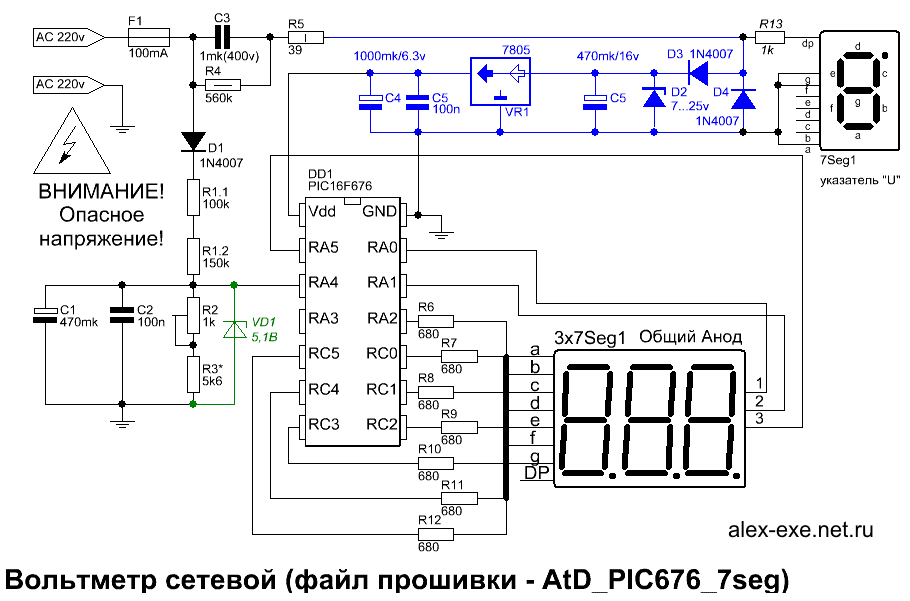

Радиолюбительские схемы на PIC контроллерах
Устройство сделано на микроконтроллере PIC16F В основном полицейскую крякалку ставят в автомобиль. Эта схема проста в сборке и не требует настройки. Данная схема собрана на печатной плате, также на печатной плате есть простой стабилизатор для питания микроконтроллера. Кнопки для данного устройства были взяты от панели старой автомагнитолы, но также можно использовать простые тактовые кнопки. Корпус для устройства взят пластмассовый, размер 55X35X Усилитель можно взять любой, зависит от ваших нужд. Схем много в инете, да и на сайте есть….
программатор для pic и avr своими руками схема tm vlaXML mln answers found found thsd answers heatylabcom Хранение зарядных.
Этот программатор состоит из очень легкодоступных материалов, а главное в нем нет ни каких микросхем которые нужно прошивать, просто спаяли и можно работать. Многим интересно собирать разные самоделки на PIC контроллерах. Но PIC-требует прошивки в него индивидуальной программы, а программаторы с каждым днем все дорожают.
Простой com программатор для микроконтроллеров семейства pic. Сделать его своими руками не составит особого труда. Данный вариант реализации устройства, является популярным благодаря своей простоте, компактности и отсутствием внешнего источника питания. Изготовление печатных плат. Прошивка осуществлялась программой WinPic 3. Если применять диоды кд, как указано в схеме, то замечание справедливо.
Введите электронную почту и получайте письма с новыми самоделками. Не более одного письма в день.
В этой статье, речь пойдет о таймере, который может управлять двумя независимыми объектами. Например обогрев зеркал и обогрев заднего стекла. Время в таймере выставляется подстроечными резисторами, временной промежуток от нескольких секунд до двадцати минут.
Кроме этого, разные программаторы предназначены для прошивки разных микроконтроллеров: AVR или PIC, при том, что алгоритм программирования этих двух типов микроконтроллеров отличается незначительно. Оптимальной нам показалась приведённая ниже схема программатора. Он подключается к COM-порту компьютера и содержит известную микросхему MAX, которая корректно работает с любым COM-портом у разных компьютеров уровни порта могут существенно отличаться от стандарта , защищая его при случайных ошибках монтажа или подключения.
Радиолюбительские конструкции на PIC-микроконтроллерах. Книги 1 — 4+ПО
Часы на ATtiny85 и светодиодной матрице с драйвером HT16K33
Источник питания на ATmega8
В четырех книгах Н.
И. Заец представлены различные конструкции, которые будут интересны не только опытным, но и начинающим радиолюбителям. Для удобства при повторении конструкций приведены рисунки печатных плат, даны исходные тексты программ и «прошивки» контроллеров.
Радиолюбительские конструкции на PIC-микроконтроллерах Книга 1. Автор:Заец Н.И.
Издательство: Солон-пресс
Год издания: 2004
Страниц: 368
ISBN: 5-98003-078-6
Язык: русский
Размер: 3,5 Мб
В книге представлено 20 описаний радиолюбительских устройств различно, назначения: часы, таймеры, автоматы, программатор и многие другие, выполненные на микроконтроллере PIC16F84A. Впервые книга с различными устройствами на PIC-микроконтроллере предназначается для радиолюбителей с любым уровнем подготовленности. Даже те, кто не знаком с программированием микроконтроллеров, смогут без труда повторить любое устройство. Радиолюбители, имеющие опыт работы с программированием, могут изменить программы под свои цели.
Для этого в книге даны алгоритмы работы и исходные тексты программ с подробными комментариями.
Автор также делится опытом программирования и работы с ассемблером MPLAB и программатором PonyProg2000.
Радиолюбительские конструкции на PIC-микроконтроллерах. Книга 2
Автор:Заец Н.И.
Издательство: Слон-пресс
Год издания: 2005
Страниц: 192
Язык: русский
Формат: DJVU
Размер: 2,4 Мб
В книге даны новые примеры применения PIC-микроконтроллеров в радиолюбительской практике. Программисты найдут в книге программы с использованием встроенного в микроконтроллер модуля — АЦП и программы с различными внешними устройствами — термодатчиками типа DS 18×20, LCD-дисплеями. Радиолюбители, которые желают повторить устройства, могут выбрать цифровой милливольтметр, для того чтобы защитить свой дом от перепадов напряжения, а трехфазный двигатель — от перегрузки. Термометр-часы, градусник и два терморегулятора будут полезными в любом доме.
Книга предназначена для широкого круга радиолюбителей, а также может быть полезна студентам, изучающим программирование микроконтроллеров.
Радиолюбительские конструкции на PIC-микроконтроллерах. Книга 3
Автор:Заец Н.И.
Издательство: Солон-Пресс
Год издания: 2006
ISBN: 5-98003-250-9, 5-98003-238-Х
Язык: русский
Формат: dgvu
Размер: 3,1 Мб
Третья книга расширяет диапазон применения PIC-микроконтроллеров в радиолюбительской практике. В ней дан пример программы с использованием встроенного в микроконтроллер модуля USART и различных внешних устройств — LCD-дисплеев и ЖКИ, выполненных по COG-технологии. Радиолюбители, которые желают повторить устройства, могут выбрать: охрану подворья, шахматные часы, таймеры на 7 и 9 выходов, а также автомат кормления аквариумных рыб. Для родной школы можно изготовить простое устройство подачи звонков по расписанию.
В отдельную главу вынесены «трудные темы» взаимодействия микроконтроллеров с внешними устройствами: ЖК-дисплеями и термодатчиками типа DS 18×20. Ко всем программам даны алгоритмы работы и подробные комментарии. К книге прилагается компакт-диск, содержащий 48 исходных текстов программ ко всем устройствам четырех книг автора, («Электронные самоделки. Для быта, отдыха и здоровья» и «Радиолюбительские конструкции на РIС-микроконтроллерах» в трех книгах), вышедших в издательстве СОЛОН-Пресс, справочные материалы по микроконтроллерам на русском и английском языках, установочные программы для программаторов и ассемблера MPASM.
Книга предназначена для широкого круга радиолюбителей, а также может быть полезна студентам, изучающим программирование микроконтроллеров.
Радиолюбительские конструкции на PIC-микроконтроллерах. Книга 4
Автор:Заец Н.И.
Издательство: МК-Пресс
Год издания: 2008
Страниц: 336
ISBN: 978-966-8806-42-1
Язык: русский
Формат: DJVU
Размер: 5.
2 Мб
Данная книга — практическое пособие по освоению микроконтроллеров PICmicro компании Microchip и другой современной элементной базы, наподобие индикаторов, выполненных по COG-технологии. Рассмотрены алгоритмы работы, схемы и программы для различных полезных устройств: многофункциональных часов, отображающих текущее время и температуру воздуха; автомобильных часов, фиксирующих время в пути и сообщающих о поломке реле-регулятора; автомата включения освещения; цифрового устройства для блока питания с установкой защиты по току и напряжению; специализированных термометров и др. Для начинающих дана глава о наладке устройств на микроконтроллерах. Книга предназначена для широкого круга радиолюбителей, а также может быть полезна студентам, изучающим программирование микроконтроллеров.
Электронные самоделки. Для быта, отдыха и здоровья
Автор:Заец Н.И.
Издательство: Солон-Пресс
Год издания: 2004
Страниц: 304
ISBN: 5-98003-156-1
Язык: русский
Формат: DJVU
Размер: 3,8 Мб
Представлен широкий спектр электронных устройств для быта, отдыха и здоровья.
Вы узнаете, как можно изготовить инкубатор из холодильника, радиоуправляемый катер для рыболова, частотомер и много других необходимых устройств. Описание различного рода электростимуляторов и нейростимулятора поможет вам поправить свое здоровье и здоровье близких людей. Впервые в подобного рода литературе описывается метод лечения никотиновой зависимости, воспользовавшись которым вы сможете бросить курить сами и помочь избавиться от этой вредной привычки своим друзьям.
По материалам книги можно изготовить измеритель пульса, автомобильный цифровой тахометр, частотомер на одной микросхеме и другие устройства на РIС-микроконтроллерах. В описании устройств на микроконтроллерах даются подробные алгоритмы работы и исходные тексты программ.
Устройства предназначены для изготовления широким кругом радиолюбителей.
Скачать: Радиолюбительские конструкции на PIC-микроконтроллерах. Книги 1 — 4 + ПО + Электронные самоделки
Понравилась статья? Поделиться с друзьями:
- Назад
- Вперед
- PCF8574
- ESP-12E
- TNY245
- ATxmega256A3U
- К155ИД1
- ULN2803
- PIC16F84
- TSOP1736
- Водонагреватель
- DHT11
- Треугольник
- ATtiny84
- DS1307
- LT3080
- AT89C51
- ТЭН
- USB
- PIC16C62
- Bh2415
- Календарь
Как сделать — DIY — Проекты
Резюме проекта Создайте себе один снимок Pic Micro Управляется стабильным реле ХАРАКТЕРИСТИКИ 1.
Активация одним касанием для включения или выключения 2. Открытые соединения для других датчиков 3. Работа от 10 до 12 вольт 4. Светодиодные индикаторы состояния включения/выключения 5. Может быть РЧ-управление 6. Может управляться серийно 7. Все коды Блок-схемы …
Single Pic Micro однократное бистабильное реле Подробнее »
Электропитание и отклонение ЭЛТ и тестовая схема микроконтроллера. Мне посчастливилось приобрести две бывшие в употреблении, но работающие лампы DG7 и дешевый трансформатор, один от Mullard, а другой от Phillips. Можно использовать и другие типы электронно-лучевых трубок ЭЛТ, вы даже можете выдрать одну из старого и, возможно, мертвого осциллографа, тогда вы также получите…
Самодельные часы с трубкой DG7 и PIC16F876 Подробнее »
Вы можете добавить эту схему во все виды проектов, требующих управления включением-выключением. Наша конструкция позволяет использовать до 4 датчиков касания с использованием PIC12F629. Выход каждого сенсорного датчика имеет активный НИЗКИЙ уровень, и его можно подключить к дополнительной цепи для управления светодиодом, мотором или реле и т.
д. Фото сенсорного переключателя …
с использованием микроконтроллера PIC12F629 Подробнее »
Что это такое Этот проект предназначен для небольшого электронного блока, который позволяет пользователю определять наличие и относительную мощность сигнала беспроводных точек доступа. Его можно носить как подвеску или носить в кармане. Он «всегда включен» и сообщает о наличии и мощности сигнала точки доступа в радиусе действия посредством…
Создайте свой собственный детектор беспроводной сети с помощью PIC12F629 Подробнее »
Управляйте 8 устройствами с помощью этого простого в сборке пульта дистанционного управления. Он может работать как радио или инфракрасный пульт дистанционного управления, в зависимости от компонентов. Каждый выход устройства может быть настроен как мгновенный (включается при нажатии кнопки) или с фиксацией. Выходы с фиксацией можно включать/выключать одной кнопкой на канал или …
Самодельный пульт дистанционного управления на базе PIC16F628 Подробнее »
Какие типы микроконтроллеров PIC и EPROM поддерживаются? Вы можете использовать этот PIC-Burner для PIC12C50x, PIC12F62x, PIC16FFxx, PIC16F62x и EEPROM 24Cxx.
Этот программатор PIC был протестирован с PIC12C508 (A), PIC12C509 (A), PIC12F629, PIC12F675, PIC16F84A, PIC16F627 и PIC16F628. Программатор PIC прост в сборке и компактен. 3 светодиода показывают состояние процесса записи. Красный: прожиг, …
Как собрать собственный PIC-программатор с помощью PIC12C50x Подробнее »
Управление матричным светодиодным дисплеем с 64 светодиодами довольно просто и требует всего ОДНОГО ТРЮКА! Здесь вы можете узнать, как управлять светодиодной точечной матрицей с 64 светодиодами (8 рядов по 8 столбцов — дисплей 8 × 8) или меньше, например. 35 светодиодов (7 рядов по 5 столбцов — матрица 5×7). Однако принцип остается …
Как управлять светодиодным дисплеем с точечной матрицей. с помощью микроконтроллера pic Подробнее »
Маленькая точечно-матричная макетная плата для светодиодов Последние два месяца я был очень занят, поэтому этот блог просто не двигался. Как вы, возможно, знаете, светодиодный матричный дисплей — мое любимое устройство.
Я разработал небольшую макетную плату для тестирования программ, связанных со светодиодной точечной матрицей. Плата односторонняя, поэтому …
Создание собственных цифровых часов с помощью PIC16F887 Подробнее »
Здесь вы можете узнать, как управлять светодиодной матрицей с 64 светодиодами (8 рядов по 8 столбцов — дисплей 8×8) или меньше, например. 35 светодиодов (7 рядов по 5 столбцов — матрица 5×7). Он использует постоянство зрения, чтобы вы могли управлять 64-светодиодной матрицей всего с 10 выходами микроконтроллера! Обычно вы …
Как управлять матрицей светодиодного дисплея с помощью PIC16F88 Подробнее »
В этом посте представлен программный код UART (Bit Banging) на основе прерываний для микроконтроллера PIC12F675. Как мы знаем, микроконтроллер PIC12F675 не имеет встроенного модуля UART, поэтому мы можем реализовать функции UART в его программном обеспечении. В этом посте подробно рассказывается о том, как запрограммировать функциональность программного UART в PIC12F675.
Этот код написан на языке C с использованием MPLAB с компилятором HI-TECH C. …
PIC12F675 Программное обеспечение на основе прерываний Код UART и имитация Proteus Подробнее »
ДАВАЙТЕ ОБЩАТЬСЯ
Еженедельный информационный бюллетень PIC Microcontroller
Категории проектов
Самодельный пульт на базе PIC
Самодельный пульт на базе PIC v4.2 разработан Peter JAKAB в 2004-2005 гг.
старая версия в декабре 1999 г.
ПРИМЕЧАНИЕ для начинающих: PIC являются общими целевые микроконтроллеры, которые должны быть запрограммированы до того, как вы можете использовать их в реальной схеме! Проверить это ссылка, чтобы узнать более.
Настройка > Проверка > Загрузка | |||||||||||||||||||||||||||||||||||||
| преобразователь | приемник | ||||||||||||||||||||||||||||||||||||
| 8-канальный4-канальный ВКЛ/ВЫКЛ | 8-канальный4-канальный | ||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||
Типы выходов приемника: L=фиксированный выход, M=мгновенный выход
| носитель: | радиоинфракрасный |
| Частота ИК модуляции: | 30 кГц33 кГц36 кГц36,7 кГц38 кГц40 кГц56 кГц |
| |
Управление
вверх
до 8 устройств
с помощью этого легко конструируемого пульта
контроль.
Он может работать как радио или инфракрасный пульт дистанционного управления, в зависимости
на компоненты. Каждый выход устройства может быть настроен как мгновенный.
(включается при нажатии кнопки) или фиксируется.
Выходы с фиксацией можно включать/выключать одной кнопкой на канал или
включается и выключается двумя кнопками на канал.
Попробуйте прямо сейчас, прежде чем строить! Нажмите на кнопки передатчика с зеленый этикетки слева и посмотрите, как меняются выходы приемника (К1-К8). Изменять количество каналов передатчика или приемника. Переключить приемник тип вывода между фиксированным и мгновенным.
Схема, содержащая микроконтроллер PIC, очень гибкая. Вы можете решить, какие выходы приемника фиксируются, а какие являются мгновенными. Выход передатчика с манчестерским кодированием хорошо подходит для самых дешевых ASK радиомодули или для инфракрасного управления. Единицы настраиваются на уникальный адрес, который должен совпадать для управления устройствами.
Связанный проект: Обучение
приемник дистанционного управления
Возьмите имеющийся у вас пульт дистанционного управления и управляйте им всем.
Этот
приемник может узнать коды от
ИК-пульт дистанционного управления в формате RC-5 и привязка кнопок к разным
каналы и действия.
916 кодировщик дистанционного управления
а также
декодер
Если у вас есть TTL-сигналы для управления удаленными цифровыми выходными линиями, пожалуйста,
проверить этот проект
вместо.
Если у вас возникли проблемы с программированием микроконтроллеров PIC, вы можете рассмотреть возможность создания других схем на базе Holtek HT-12D, HT-12E, Принстон PT2262, PT2272 и кодеры/декодеры Motorola MC145026, MC145027, MC145028.
4/8-канальный радиопередатчик V4.2
разница между 4-канальной и 8-канальной версией только в
софт внутри. 8-канальный передатчик имеет по одной кнопке (S1-S8) на
канал.
4-канальный передатчик использует кнопки S1-S4 для включения, кнопки S5-S8
к
выключите каналы 1-4 (используйте с защелкивающимися выходами на приемнике).
Диоды D1-D4 и перемычки J1-J4 не являются обязательными.
и используются для установки адреса передатчика.
Более высокое напряжение питания
приводит к более высокой мощности передачи, но диапазон V+
2-5,5 В постоянного тока для микроконтроллера PIC. Когда V+ выше 5 В постоянного тока, используйте отдельный
сила
для мку.
Настройка и загрузка
Что делать, если вы не можете получить pic16f630?
- используйте pic16f676
- попробуйте pic16f628, вот модифицированный передатчик
список деталей
| деталь | описание |
| С1 | Керамический конденсатор 100 нФ |
| Р1 | Резистор 10 кОм (1/8 Вт) |
| Д1-Д4 | Диод 1N4148 (дополнительно) |
| S1-S8 | тактовый переключатель, DTSM 61N или аналогичный |
| IC1 | Микроконтроллер PIC16F630 или PIC16F676, предварительно запрограммированный |
| ТХМОД | радио
модуль передатчика, см. текст (аппаратное обеспечение) |
| В1 | Аккумулятор от 2 до 5,5 В постоянного тока (проверьте спецификации TXMOD для действительного диапазона напряжения) |
4/8-канальный инфракрасный передатчик V4.2
разница между 4-канальной и 8-канальной версией только в софт внутри. 8-канальный передатчик имеет по одной кнопке (S1-S8) на канал. 4-канальный передатчик использует кнопки S1-S4 для включения, кнопки S5-S8 к выключите каналы 1-4 (используйте с защелкивающимися выходами на приемнике). Диоды D1-D4 и перемычки J1-J4 не являются обязательными. и используются для установки адреса передатчика. Напряжение питания V+ должно быть в пределах 2,5–5,5 В постоянного тока. Практично использовать две или три батарейки ААА.
Настройка и загрузка
список деталей
| деталь | описание |
| С1 | Керамический конденсатор 100 нФ |
| С2 | 470 мкФ 6,3 В, электролитический
конденсатор |
| Р1 | Резистор 10 кОм (1/8 Вт) |
| Р2 | Резистор 10 Ом (1/4 Вт) |
| Д1-Д4 | Диод 1N4148 (дополнительно) |
| D5 | Светодиод ИК-передатчика |
| 1 квартал | BSS138 или аналогичный N-MOSFET |
| S1-S8 | тактовый переключатель, DTSM 61N или аналогичный |
| IC1 | Микроконтроллер PIC16F684, предварительно запрограммированный |
| В1 | Аккумулятор от 2 до 5,5 В постоянного тока (CR2032, литий-ионный аккумулятор 3,6 В или 3 шт. батареи) |
4/8-канальный радиоприемник V4.2
разница между 4-канальной и 8-канальной версией только в софт внутри. Выходы 8-канального приемника настраивается для фиксированного или мгновенного вывода. 4-канальный приемник имеет два выхода на канал: K1-K4 — выходы с фиксацией, K5-K8 — мгновенные выходы для четырех каналов. Светодиод «действительно» показывает активность передатчика. Не забудьте включить все переключатели адреса, когда в диоды передатчика отсутствуют, либо срезаны перемычки J1-J4. Выберите В+ напряжение питания от +6 до 15 В пост. тока, в зависимости от номинального напряжения реле. Для реле 6 В используйте +6 В постоянного тока, для реле 12 В используйте +12 В постоянного тока.
| пожалуйста
соблюдайте соответствующую конфигурацию адреса! | |
| преобразователь: диоды не подключены | приемник: включает все |
| преобразователь: все диоды подключены | приемник: выключает все |
Настройка и загрузка
Увеличить изображение
распиновка компонентов
список деталей
| часть | описание |
| С1, С2 | Керамический конденсатор 22 пФ |
| С3, С5 | Керамический конденсатор 100 нФ |
| С6 | Электролитический конденсатор 10 мкФ 6,3 В |
| CN1-CN8 | Клеммная колодка для печатных плат, 3-контактная (DG301) |
| Д1-Д8 | 1N4004 диод |
| IC1 | Микроконтроллер PIC16F627 или PIC16F628 или PIC16F627A или PIC16F628A, предварительно запрограммированный |
| IC2 | Регулятор напряжения LP2950CZ5. 0 |
| Светодиод | Светодиод 3 мм (зеленый) |
| LED1-LED8 | Светодиод 3 мм (красный) |
| Q1-Q8 | BS170 N-канальный МОП-транзистор |
| Р1-Р9 | Резистор 220 Ом (1/8 Вт) |
| RL1-RL8 | Реле G5LE, выбор напряжения катушки см. в тексте |
| С1 | DIP-переключатель для пианино, 4-позиционный |
| Х1 | Кристалл HC49 4 МГц |
| RXMOD | 3-контактный радиоприемник модуль приемника, см. текст (аппаратное обеспечение) |
4/8-канальный инфракрасный приемник V4.2
разница между 4-канальной и 8-канальной версией только в
софт внутри. Выходы 8-канального приемника
настраивается для фиксированного или мгновенного вывода. 4-канальный приемник
имеет два выхода на канал: K1-K4 — выходы с фиксацией, K5-K8 —
мгновенные выходы для четырех каналов.
Светодиод «действительно» показывает
активность передатчика. Убедитесь, что все адресные перемычки включены, когда
диоды передатчика отсутствуют, либо срезаны перемычки J1-J4. Выберите В+
напряжение питания между +6-15 В постоянного тока, в зависимости от напряжения реле
рейтинги. Для реле 6 В используйте +6 В постоянного тока, для реле 12 В используйте +12 В постоянного тока.
| пожалуйста
соблюдайте соответствующую конфигурацию адреса! | |
| преобразователь: диоды не подключены | приемник: включает все |
| преобразователь: все диоды подключены | приемник: выключает все |
Настройка и загрузка
Увеличить изображение
распиновка компонентов
список деталей
| часть | описание |
| С1, С2 | Керамический конденсатор 22 пФ |
| С3, С5 | Керамический конденсатор 100 нФ |
| С4 | Электролитический конденсатор 4,7 мкФ 6,3 В |
| С6 | Электролитический конденсатор 10 мкФ 6,3 В |
| CN1-CN8 | Клеммная колодка для печатных плат, 3-контактная (DG301) |
| Д1-Д8 | 1N4004 диод |
| IC1 | Микроконтроллер PIC16F627 или PIC16F628 или PIC16F627A или PIC16F628A, предварительно запрограммированный |
| IC2 | Регулятор напряжения LP2950CZ5. 0 |
| IC3 | TSOP1738 ИК-приемник, см. текст (аппаратное обеспечение) |
| Светодиод | Светодиод 3 мм (зеленый) |
| LED1-LED8 | Светодиод 3 мм (красный) |
| Q1-Q8 | BS170 N-канальный МОП-транзистор |
| Р1-Р9 | Резистор 220 Ом (1/8 Вт) |
| Р10 | Резистор 10 кОм (1/8 Вт) |
| R11 | Резистор 100 Ом (1/8 Вт) |
| RL1-RL8 | Реле G5LE, напряжение катушки см. в тексте |
| С1 | DIP-переключатель для пианино, 4-позиционный |
| Х1 | Кристалл HC49 4 МГц |
программное обеспечение
Во всех устройствах используются новые микроконтроллеры на основе FLASH.
означает
что их можно перепрограммировать много раз. Вы можете поэкспериментировать с
настройки исходного кода в соответствии с вашими потребностями. Код должен быть скомпилирован как
связанный проект в рамках MPLAB. Пожалуйста, ознакомьтесь с часто задаваемыми вопросами на
страницу ПОС.
Известные и исправленные ошибки:
2010. 07. 02. Обратите внимание, что пакет декодера содержал неработающий HEX-файл, который был исправлен 2 июля 2010 г. Если вы столкнулись с этой проблемой, приемник можно заставить работать с помощью компиляция исходного кода. Извините за беспокойство.
2012. 03. 16. Исправлена ошибка в пакете 8-канального декодера. При использовании канала 5 действующий светодиодный индикатор обрабатывался неправильно.
2014. 12. 17. Инфракрасный передатчик отправил непрерывный код из-за чего новые приемники TSOP теряли синхронизацию через 2 секунды.
| источник
файл | строка | означает |
enc-042. asm | 25 #define MODE_Ch5 | устройство 4-канальное, отправка кодов каналов ВКЛ/ВЫКЛ |
| enc-042.asm | 28 #define MODE_CH8 | устройство
8-канальный,
отправка простых кодов для каналов |
| irmtxv4.asm | 44 pwm_freq EQU d’38000′ | ИК частота передатчика устанавливается на 38000 Гц. Это должно соответствовать частоте модуля приемника | .
| dec-043.asm | 36
LATCH_MASK EQU 0xff | выбрать
выходы должны быть заблокированы. Это двоичная маска, один бит на канал.
Другие каналы будут мгновенными Пример: LATCH_MASK EQU B’00001111′ # каналы 1-4 фиксируются, каналы 5-8 мгновенные |
| dec-044.asm | 38 LATCH_MASK ЭКВ. 0xff | |
mrxv4. asm | 56
#define SKL btfsc 57 #define SKH btfss | нормальный логический вход декодера используется для радиочастотных приемников (чаще всего) |
| mrxv4.asm | 60
# определить SKL btfss 61 # определить SKH btfsc | обратный логический вход декодера используется для ИК-приемников (чаще всего) |
оборудование
Радиоверсия
принципиальные схемы показывают общие модули ISM RF, которые подключаются к
схемы, использующие два контакта питания и один контакт модуляции.
Модуль передатчика (TX) подключен к цепи передатчика.
Модуль приемника (RX) подключен к цепи приемника.
Выберите модули ISM RF из
список
модулей.
Пульт работает с самыми дешевыми модулями OOK/ASK и с FSK
модули тоже. Используйте одну и ту же частоту и тип модуляции для всех
модули.
Выберите модуль, который не нуждается в настройке — это те, которые только подключаются
используя 3 булавки
(земля (GND), источник питания (VCC), вход модуляции/выход демодуляции (MOD)) и
обычно имеют подключение внешней антенны (ANT).
Если вы строите инфракрасную версию, выберите ИК-светодиод, соответствующий длина волны приемного модуля. Получатель центральная частота должна соответствовать модуляции передатчика частота, которую можно задать источником передатчика (pwm_freq). Если в сомнения, просто выберите TSOP1738. Список используемых модулей: Sharp GP1U52X, ИС1У60Л, Вишай TSOP17XX, ТСОП18ХХ.
Часто задаваемые вопросы
В: Должен ли я использовать транзистор bs170 в приемнике?
A: Можно использовать N-канальные мосфеты с другой логикой или биполярные npn
транзисторы (с
добавлен последовательный базовый резистор) для управления реле вместо Q1-Q8
в
приемник дистанционного управления. Примеры: bss138, bc182+2,2 кОм
В: Как установить переключаемый или мгновенный режим для реле?
A: Внесите изменения в исходный код приемника. Изменить
LATCH_MASK определить — содержит один бит для каждого канала.
Нулевой бит устанавливает соответствующий выход на мгновенный, a
старший бит устанавливает соответствующий выход в состояние фиксации.
Например,
линия LATCH_MASK EQU B'00001111' устанавливает каналы 8-5 на мгновенное
а также
каналы 4-1 в режим фиксации (переключение). Затем используйте компилятор (MPLAB или
gputils) в
собрать код. 916
кодировщик дистанционного управления и
вместо декодера.
В: Что делать, если я не могу получить pic16f630?
A1: Попробуйте pic16f676 и верните эту строку в код: clrf
0x91 ;
ANSEL
A2: Попробуйте pic16f628, вот
модифицированный
передатчик
Q: С какими радиомодулями может работать этот пульт дистанционного управления?
A: Вы можете выбрать из этого списка.
дистанционное управление работает с самыми дешевыми модулями OOK/ASK и с FSK
модули тоже. Используйте одну и ту же частоту и тип модуляции для всех
модули.
Выберите модуль, который не нуждается в настройке — это те, которые только подключаются
с использованием 3 контактов (земля (GND), источник питания (VCC), вход модуляции/выход демодуляции
(MOD) ) и обычно имеют подключение внешней антенны (ANT).
