Самые маленькие Arduino для ваших мини-проектов + примеры самих проектов / Хабр

Если вам нужны маленькие Arduino-платы для DIY-проектов, эта статья как раз кстати. Вы хотите создать носимый девайс на базе Arduino, но оригинальная плата слишком большая? Или есть на примете другой проект, для которого нужна маленькая плата с большим количеством возможностей?

Эта подборка поможет выбрать то, что нужно. В ней собраны самые маленькие Arduino платы с разными характеристиками. Их можно использовать для разработки самых разных проектов — от роботов до носимых устройств. Есть и примеры проектов.

Seeduino Nano

Начнем с Seeeduino Nano. Это компактная плата, похожая на Seeeduino V4.2/Arduino UNO. Она полностью совместима с Arduino Nano — как по размерам, так и распиновкой. Несмотря на небольшой размер, она достаточно функциональна. Мы рекомендуем использовать эту плату новичкам, которые хотят с чего-то начать. Кроме того, если у вас есть кодовая база из предыдущего проекта Uno, ее можно использовать с Nano.

Характеристики включают память с частотой работы 16 МГц и 32 КБ, 1 КБ EEPROM, 2 KB RAM. В комплект входят элементы периферии для расширения функциональности проекта. Есть также коннектор Grove I2C, который дает возможность подключиться к сотням самых разных сенсоров и актуаторов.

Почему просто не использовать Arduino Nano? Это вопрос цены. Так, Seeeduino Nano вы можете получить за $6.90. А вот Arduino Nano стоит уже $22. А еще у Seeeduino большее количество периферии.

Если и этого не хватает, то можно приобрести Grove Shield for Arduino Nano. В комплекте поставляется 3 цифровых коннектора, 3 аналоговых, 1 L2C коннектор и 1 UART.

Характеристики Seeeduino Nano

• Микроконтроллер: ATmega328
• Рабочее напряжение: 5V
• Digital I/O Pins: 22
• PWM Enable Pins: 6
• Analog I/O pins: 8
• Flash Memory: 32KB
• SRAM: 2KB
• EEPROM: 1KB
• Частота: 16 MHz
• Размер: 45 mm x 18 mm
• Цена: $6. 90

Arduino MKR1000

А это плата для тех, кому необходима беспроводная WiFi-связь. Есть минимальный навык в создании сетевых устройств? Если да, то Arduino MKR1000 как раз для вас!

Arduino MKR1000 разработана в качестве практичного и экономичного решения для разработчиков, проекты которых предусматривают модуль беспроводной связи. Основа платы — Atmel ATSAMW25 SoC.

Она состоит из трех основных блоков:

• SAMD21 Cortex-M0+ 32bit low power ARM MCU
• WINC1500 low power 2.4GHz IEEE 802.11 b/g/n Wi-Fi
• ECC508 CryptoAuthentication

ATSAMW25 включает также встроенную антенну.

Здесь есть модуль для подключения батареи, что дает возможность работать автономно от 5V. Модуль WIFi потребляет очень мало энергии, плюс оснащен Cryptochip для безопасного обмена данными. А еще эта плата совместима с Arduino IDE для упрощения использования Arduino Software (IDE).

Для подачи энергии используется USB-порт, так что система может работать с элементом питания или без него.

Характеристики Arduino MKR1000

• Микроконтроллер: SAMD21 Cortex-M0+ 32bit low power ARM MCU
• Рабочее напряжение: 3.3V
• Digital I/O Pins: 8
• PWM Enable Pins: 12
• Analog I/O pins: 8
• Flash Memory: 256KB
• SRAM: 32KB
• EEPROM: –
• Частота: 48 MHz
• Размер: 61.5mm x 25mm
• Цена: $34.99

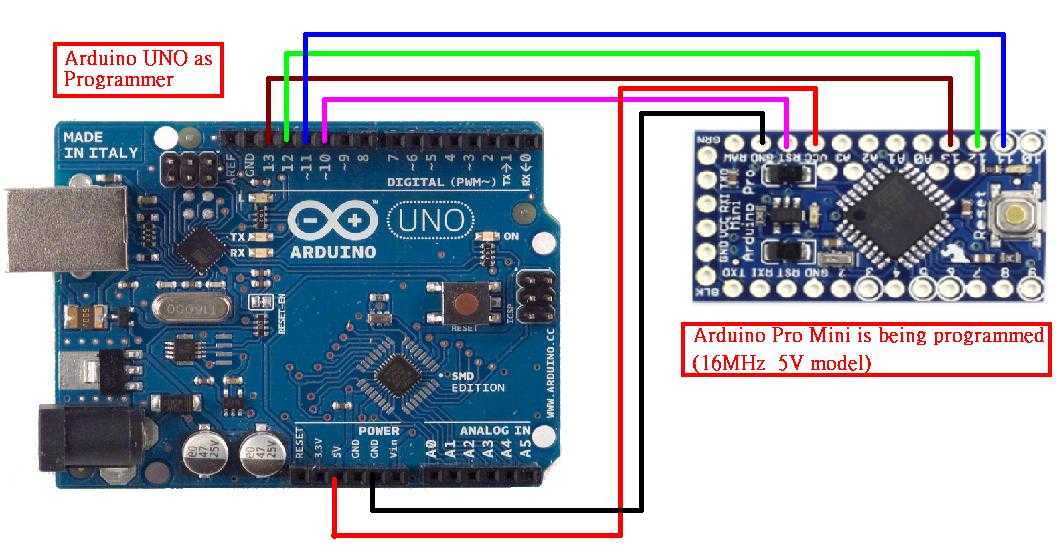

Arduino Pro Mini

Конечно, в подборку мини-плат Arduino нельзя не включить Arduino Pro Mini. Это фактичесски Arduino Pro, упакованная в гораздо меньший форм-фактор. Кроме того, убраны некоторые элементы для минимизации размера.

Небольшой размер платы позволяет встраивать ее в любые проекты. Правда, для работы с ПО понадобится не только USB-кабель, но и преобразователь сигнала, внешняя плата. Например, USB CP2102.

Arduino Pro Mini поставляется в двух вариантах — 5V/16MHz и 3.3V/8MHz. В первом случае плата работает с тем же напряжением и на той же скорости, что и Arduino Nano и Micro. 3В плата более медленная, но потребляет меньше энергии, что дает возможность увеличить срок автономной работы.

Характеристики Arduino Pro Mini

• Микроконтроллер: ATmega328
• Рабочее напряжение: 5V / 3.3V
• Digital I/O Pins: 14
• PWM Enabled Pins: 6
• Analog I/O pins: 6
• Flash Memory: 32 KB (2KB зарезервированы для Bootloader)
• SRAM: 2KB
• EEPROM: 1KB
• Частота: 8 / 16 MHz
• Размер: 33 mm x 18 mm
• Цена: $9.95

Arduino MKR VIDOR 4000

Несмотря на то, что это не самая маленькая Arduino, она может похвастаться рядом уникальных функций, которых обычно нет у Arduino. Плюс ко всему, она очень небольшая, что дает возможность встраивать плату в самые миниатюрные проекты.

Если вы ищете нечто очень специфическое, чего нет у Arduino, что-то более сложное, обратите внимание на кастомизируемую и мощную плату MKR VIDOR 4000.

При помощи MKR VIDOR 4000 вы можете настроить все, что хотите. Вот характеристики: SRAM объемом 8 МБ; чип QSPI Flash объемом 2 МБ — 1 МБ выделен для пользовательских приложений; разъем Micro HDMI; разъем камеры MIPI; а также WiFi и BLE на базе серии U-BLOX NINA W10. Плата также включает классический интерфейс MKR, на котором все выводы управляются как SAMD21, так и FPGA. Есть и разъем Mini PCI Express с 25 настраиваемыми пользователем пинами.

FPGA содержит 16К логических элементов, 504 КБ встроенной ОЗУ и 56 18 × 18-битных умножителей HW для высокоскоростного DSP. Каждый вывод может быть настроен для UART, (Q) SPI, ШИМ высокого разрешения / высокой частоты, квадратурный энкодер, I2C, I2S, Sigma Delta DAC и т. Д.

Встроенная FPGA может использоваться в качестве обработчика аудио и видео.

Эта плата также оснащена микросхемой SAMD21. Связь между FPGA и SAMD21 осуществляется без проблем.

Характеристики MKR VIDOR 4000

• FPGA: Intel® Cyclone® 10CL016 (datasheet)
• Рабочее напряжение: 3.3V
• Digital I/O Pins: 22 headers + 25 Mini PCI Express
• PWM Enabled Pins: All Pins
• Analog I/O pins: –
• Flash Memory: 2MB
• SRAM: 8MB
• EEPROM: –
• Частота: 48 MHz – Up to 200 MHz
• Размер: 83mm x 25mm
• Цена: $70.90

Arduino Micro

Еще один представитель семейства Arduino — плата Arduino Micro. Она несколько больше Nano. Зато плата оснащена ATmega32U4 — в этом основное отличие от Nano.

У Micro больше возможностей, чем у Nano. Это 20 цифровых пинов ввода / вывода, 12 аналоговых входов и 7 пинов с PWM. Кроме того, благодаря встроенному USB-порту вы можете легко использовать его в качестве мыши, клавиатуры и т. д. Однако загрузчик Micro может быть запрограммирован только с USB, для чего требуется специальный драйвер.

Зато не нужны никакие переходники-конвертеры, все работает из коробки.

Если вы знакомы с Arduino Leonardo, то это — его уменьшенная версия. Micro — самая маленькая плата в семействе ATmega32U4.

Технические характеристики

• Микроконтроллер: ATmega32u4
• Рабочее напряжение: 5V
• Digital I/O Pins: 20
• PWM Enabled Pins: 7
• Analog I/O pins: 12
• Flash Memory: 32 KB (4KB used by bootloader)
• SRAM:2.5KB
• EEPROM: 1KB
• Частота: 16 MHz
• Размер: 48 mm x 18 mm
• Цена: $18.90

Seeeduino XIAO

Это самая маленькая Arduino-плата из всех, что представлены в этой подборке. При этом функциональность ее на высоте, у нее куча возможностей и интерфейсов, которые так нужны разработчикам.

Плата оснащена Microchip SAMD21 Arm Cortex-M0+. Все основные компоненты размещены под металлической пластиной. Эта плата совместима с Arduino Zero, программировать можно при помощи Arduino IDE или Arduino Create.

Технические характеристики Seeeduino XIAO:

• Микроконтроллер: Microchip SAMD21G18 ARM Cortex-M0+ с тактовой частотой 48 МГц с 256 Кб флэш-памяти, 32 Кб SRAM
• USB – 1x порт USB type C для питания и программирования
• Расширение ввода / вывода
• Два 7-контактных разъема с 11x аналоговыми входами, 11x цифровыми входами и выходами, 1x DAC, SPI, UART и I2C
• Напряжение ввода / вывода 3,3 В (не толерантный к напряжению 5 В)
• Разное – 1x пользовательский светодиод, светодиод питания, 2x светодиода для последовательного порта, контакты сброса, контакты SWD, кварцевый генератор 32.768 кГц
• Питание – 5 В через порт USB-C, контакты питания (VIN / GND) для батарейки
• Размеры – 23. 5×17.5×3.5 мм

Проекты на основе мини-плат Arduino

Что можно сделать на основе этих плат?

Пульсометр на основе Arduino Nano

Это бюджетная версия умных часов, единственное назначение устройства — измерение пульса.
Что нужно для проекта?

• Seeeduino Nano / Arduino Nano v3
• uECG элемент
• 2.4G беспроводный модуль NRF24L01+PA
• Светодиодное кольцо Grove (16-WS2813 Mini)
• LiPo аккумулятор

Умный дом

Что нужно для проекта?

• Arduino Micro & Genuino Micro
• Raspberry Pi Zero W
• Espressif ESP8266 ESP-01
• ПО Suitch
• ПО Apple HomeKit
• ПО Apply Siri
• ПО Google Now

Миниатюрная клавиатура

Это не клавиатура, а, по сути, одна сенсорная кнопка, которую можно запрограммировать на выполнение различных операций в среде Windows.

Что нужно для проекта?

• Arduino Micro & Genuino Micro
• Проводки
• Резистор 1 МОм
• Паяльник

А что больше всего понравилось вам из подборки? Что вы чаще всего используете в работе и почему? Расскажите об этом в комментариях.

Самые маленькие Arduino для ваших мини-проектов + примеры самих проектов

Если вам нужны маленькие Arduino-платы для DIY-проектов, эта статья как раз кстати. Вы хотите создать носимый девайс на базе Arduino, но оригинальная плата слишком большая? Или есть на примете другой проект, для которого нужна маленькая плата с большим количеством возможностей?

Эта подборка поможет выбрать то, что нужно. В ней собраны самые маленькие Arduino платы с разными характеристиками. Их можно использовать для разработки самых разных проектов — от роботов до носимых устройств. Есть и примеры проектов.

Seeduino Nano

Начнем с Seeeduino Nano. Это компактная плата, похожая на Seeeduino V4.2/Arduino UNO. Она полностью совместима с Arduino Nano — как по размерам, так и распиновкой. Несмотря на небольшой размер, она достаточно функциональна. Мы рекомендуем использовать эту плату новичкам, которые хотят с чего-то начать. Кроме того, если у вас есть кодовая база из предыдущего проекта Uno, ее можно использовать с Nano.

Характеристики включают память с частотой работы 16 МГц и 32 КБ, 1 КБ EEPROM, 2 KB RAM. В комплект входят элементы периферии для расширения функциональности проекта. Есть также коннектор Grove I2C, который дает возможность подключиться к сотням самых разных сенсоров и актуаторов.

Почему просто не использовать Arduino Nano? Это вопрос цены. Так, Seeeduino Nano вы можете получить за $6.90. А вот Arduino Nano стоит уже $22. А еще у Seeeduino большее количество периферии.

Если и этого не хватает, то можно приобрести Grove Shield for Arduino Nano. В комплекте поставляется 3 цифровых коннектора, 3 аналоговых, 1 L2C коннектор и 1 UART.

Характеристики Seeeduino Nano

• Микроконтроллер: ATmega328
• Рабочее напряжение: 5V
• Digital I/O Pins: 22
• PWM Enable Pins: 6
• Analog I/O pins: 8
• Flash Memory: 32KB
• SRAM: 2KB
• EEPROM: 1KB
• Частота: 16 MHz
• Размер: 45 mm x 18 mm
• Цена: $6.90

Arduino MKR1000

А это плата для тех, кому необходима беспроводная WiFi-связь. Есть минимальный навык в создании сетевых устройств? Если да, то Arduino MKR1000 как раз для вас!

Arduino MKR1000 разработана в качестве практичного и экономичного решения для разработчиков, проекты которых предусматривают модуль беспроводной связи. Основа платы — Atmel ATSAMW25 SoC.

Она состоит из трех основных блоков:

• SAMD21 Cortex-M0+ 32bit low power ARM MCU
• WINC1500 low power 2.4GHz IEEE 802. 11 b/g/n Wi-Fi
• ECC508 CryptoAuthentication

ATSAMW25 включает также встроенную антенну.

Здесь есть модуль для подключения батареи, что дает возможность работать автономно от 5V. Модуль WIFi потребляет очень мало энергии, плюс оснащен Cryptochip для безопасного обмена данными. А еще эта плата совместима с Arduino IDE для упрощения использования Arduino Software (IDE).

Для подачи энергии используется USB-порт, так что система может работать с элементом питания или без него.

Характеристики Arduino MKR1000

• Микроконтроллер: SAMD21 Cortex-M0+ 32bit low power ARM MCU
• Рабочее напряжение: 3.3V
• Digital I/O Pins: 8
• PWM Enable Pins: 12
• Analog I/O pins: 8
• Flash Memory: 256KB
• SRAM: 32KB
• EEPROM: –
• Частота: 48 MHz
• Размер: 61.5mm x 25mm
• Цена: $34.99

Arduino Pro Mini

Конечно, в подборку мини-плат Arduino нельзя не включить Arduino Pro Mini. Это фактичесски Arduino Pro, упакованная в гораздо меньший форм-фактор. Кроме того, убраны некоторые элементы для минимизации размера.

Небольшой размер платы позволяет встраивать ее в любые проекты. Правда, для работы с ПО понадобится не только USB-кабель, но и преобразователь сигнала, внешняя плата. Например, USB CP2102.

Arduino Pro Mini поставляется в двух вариантах — 5V/16MHz и 3.3V/8MHz. В первом случае плата работает с тем же напряжением и на той же скорости, что и Arduino Nano и Micro. 3В плата более медленная, но потребляет меньше энергии, что дает возможность увеличить срок автономной работы.

Характеристики Arduino Pro Mini

• Микроконтроллер: ATmega328
• Рабочее напряжение: 5V / 3.3V
• Digital I/O Pins: 14
• PWM Enabled Pins: 6
• Analog I/O pins: 6
• Flash Memory: 32 KB (2KB зарезервированы для Bootloader)
• SRAM: 2KB
• EEPROM: 1KB
• Частота: 8 / 16 MHz
• Размер: 33 mm x 18 mm
• Цена: $9. 95

Arduino MKR VIDOR 4000

Несмотря на то, что это не самая маленькая Arduino, она может похвастаться рядом уникальных функций, которых обычно нет у Arduino. Плюс ко всему, она очень небольшая, что дает возможность встраивать плату в самые миниатюрные проекты.

Если вы ищете нечто очень специфическое, чего нет у Arduino, что-то более сложное, обратите внимание на кастомизируемую и мощную плату MKR VIDOR 4000.

При помощи MKR VIDOR 4000 вы можете настроить все, что хотите. Вот характеристики: SRAM объемом 8 МБ; чип QSPI Flash объемом 2 МБ — 1 МБ выделен для пользовательских приложений; разъем Micro HDMI; разъем камеры MIPI; а также WiFi и BLE на базе серии U-BLOX NINA W10. Плата также включает классический интерфейс MKR, на котором все выводы управляются как SAMD21, так и FPGA. Есть и разъем Mini PCI Express с 25 настраиваемыми пользователем пинами.

FPGA содержит 16К логических элементов, 504 КБ встроенной ОЗУ и 56 18 × 18-битных умножителей HW для высокоскоростного DSP. Каждый вывод может быть настроен для UART, (Q) SPI, ШИМ высокого разрешения / высокой частоты, квадратурный энкодер, I2C, I2S, Sigma Delta DAC и т. Д.

Встроенная FPGA может использоваться в качестве обработчика аудио и видео. Эта плата также оснащена микросхемой SAMD21. Связь между FPGA и SAMD21 осуществляется без проблем.

Характеристики MKR VIDOR 4000

• FPGA: Intel® Cyclone® 10CL016 (datasheet)
• Рабочее напряжение: 3.3V
• Digital I/O Pins: 22 headers + 25 Mini PCI Express
• PWM Enabled Pins: All Pins
• Analog I/O pins: –
• Flash Memory: 2MB
• SRAM: 8MB
• EEPROM: –
• Частота: 48 MHz – Up to 200 MHz
• Размер: 83mm x 25mm
• Цена: $70.90

Arduino Micro

Еще один представитель семейства Arduino — плата Arduino Micro. Она несколько больше Nano. Зато плата оснащена ATmega32U4 — в этом основное отличие от Nano.

У Micro больше возможностей, чем у Nano. Это 20 цифровых пинов ввода / вывода, 12 аналоговых входов и 7 пинов с PWM. Кроме того, благодаря встроенному USB-порту вы можете легко использовать его в качестве мыши, клавиатуры и т. д. Однако загрузчик Micro может быть запрограммирован только с USB, для чего требуется специальный драйвер.

Зато не нужны никакие переходники-конвертеры, все работает из коробки.

Если вы знакомы с Arduino Leonardo, то это — его уменьшенная версия. Micro — самая маленькая плата в семействе ATmega32U4.

Технические характеристики

• Микроконтроллер: ATmega32u4
• Рабочее напряжение: 5V
• Digital I/O Pins: 20
• PWM Enabled Pins: 7
• Analog I/O pins: 12
• Flash Memory: 32 KB (4KB used by bootloader)
• SRAM:2.5KB
• EEPROM: 1KB
• Частота: 16 MHz
• Размер: 48 mm x 18 mm
• Цена: $18.90

Seeeduino XIAO

Это самая маленькая Arduino-плата из всех, что представлены в этой подборке. При этом функциональность ее на высоте, у нее куча возможностей и интерфейсов, которые так нужны разработчикам.

Плата оснащена Microchip SAMD21 Arm Cortex-M0+. Все основные компоненты размещены под металлической пластиной. Эта плата совместима с Arduino Zero, программировать можно при помощи Arduino IDE или Arduino Create.

Технические характеристики Seeeduino XIAO:

• Микроконтроллер: Microchip SAMD21G18 ARM Cortex-M0+ с тактовой частотой 48 МГц с 256 Кб флэш-памяти, 32 Кб SRAM
• USB – 1x порт USB type C для питания и программирования
• Расширение ввода / вывода
• Два 7-контактных разъема с 11x аналоговыми входами, 11x цифровыми входами и выходами, 1x DAC, SPI, UART и I2C
• Напряжение ввода / вывода 3,3 В (не толерантный к напряжению 5 В)
• Разное – 1x пользовательский светодиод, светодиод питания, 2x светодиода для последовательного порта, контакты сброса, контакты SWD, кварцевый генератор 32. 768 кГц
• Питание – 5 В через порт USB-C, контакты питания (VIN / GND) для батарейки
• Размеры – 23.5×17.5×3.5 мм

Проекты на основе мини-плат Arduino

Что можно сделать на основе этих плат?

Пульсометр на основе Arduino Nano

Это бюджетная версия умных часов, единственное назначение устройства — измерение пульса.
Что нужно для проекта?

• Seeeduino Nano / Arduino Nano v3
• uECG элемент
• 2.4G беспроводный модуль NRF24L01+PA
• Светодиодное кольцо Grove (16-WS2813 Mini)
• LiPo аккумулятор

Умный дом

Что нужно для проекта?

• Arduino Micro & Genuino Micro
• Raspberry Pi Zero W
• Espressif ESP8266 ESP-01
• ПО Suitch
• ПО Apple HomeKit
• ПО Apply Siri
• ПО Google Now

Миниатюрная клавиатура

Это не клавиатура, а, по сути, одна сенсорная кнопка, которую можно запрограммировать на выполнение различных операций в среде Windows.

Что нужно для проекта?

• Arduino Micro & Genuino Micro
• Проводки
• Резистор 1 МОм
• Паяльник

А что больше всего понравилось вам из подборки? Что вы чаще всего используете в работе и почему? Расскажите об этом в комментариях.

Какая самая лучшая самая маленькая плата Arduino

Медленно, но верно Arduino стала самой популярной платформой для дизайнеров разного уровня квалификации. Главной достопримечательностью является введение некоторых из самых маленьких плат Arduino от его разработчиков.

В этом посте мы подробно расскажем о самых маленьких платах Arduino. Давайте начнем!



Факторы, которые следует учитывать



Во-первых, мы использовали некоторые соображения, чтобы уменьшить обширные варианты.



Поддержка IDE



IDE Arduino должна изначально поддерживать плату или использовать подключаемый модуль. Функция, которая позволяет дизайнерам с разным уровнем навыков программировать в хорошо разработанной, удобной и универсальной среде.



Пакет минут



Чем меньше доска, тем лучше. Следовательно, все перечисленные элементы меньше, чем платы Uno/Leonardo, с форм-фактором, подобным Micro или Nano.



Уникальность



Все представленные нами совместимые модели Arduino сторонних производителей имеют различные функции и не являются прямыми копиями оригинальных плат.

Другими словами, мы не включили платы без названий или прямых клонов, даже если они дешевле.



Разнообразие



Различные проекты имеют разные требования к эффективной работе. Именно из-за этого мы включили платы для профессионального использования, специализированных приложений и для новичков.



Arduino Nano V3



На первом месте макетная, полная мини-плата Nano, основанная на аналогичном ATmega 328, подобном плате Uno.

Arduino Nano — это уменьшенная версия Uno, подходящая для компактных пространств или таких проектов, как мини-роботы.

Следовательно, вы можете перенести код Uno на Nano, так как он будет работать без проблем.

Кроме того, Nano имеет те же функции, что и Duemilanove, с той лишь разницей, что размер корпуса и множество периферийных устройств.

У него нет разъема питания постоянного тока, и вместо стандартного USB он использует кабель мини-USB и не может подключаться к платам Arduino.

Тем не менее, Nano компенсирует этот недостаток контактными разъемами, которые делают его пригодным для печати на макетной плате.



Характеристики и характеристики

Seeeduino Nano

Компактная плата, похожая на Uno и Seeeduino V4.2, Seeeduino Nano соответствует Nano по распиновке, размеру и вычислительной мощности.



Кроме того, если сравнить Seeeduino Nano с Nano, Seeeduino дешевле и эффективнее.

Во-первых, вместо мини-USB в Seeeduino Nano используется двусторонний и симметричный кабель типа –c.

Во-вторых, он имеет дополнительный разъем Grove I2C, который можно подключить к многочисленным исполнительным механизмам и датчикам с помощью системы Grove.



Характеристики и характеристики



Arduino Micro



Миниатюрная версия Leonardo, микроконтроллера Arduino, несколько крупнее Nano.

Кроме того, micro работает с использованием AT mega 324, разновидности Nanos AT mega 328, и может хорошо работать на макетной плате без припоя.

Имея 20 контактов цифрового ввода/вывода, 7 контактов ШИМ и 12 аналоговых входов, Micro имеет подходящие периферийные устройства для всех ваших нужд.

Более того, с помощью родного USB микро может эффективно работать как мышь или клавиатура.

Самое главное, вы можете запрограммировать микрозагрузчик только с помощью USB с определенным драйвером.



Характеристики и характеристики

Arduino Pro Mini



Pro mini — это урезанная и уменьшенная версия Arduino Pro. Кроме того, в Pro нет схемы преобразования USB в последовательный порт на всех контактах.

Из-за своего размера pro mini не совместим с экранированием, но отлично работает на макетной плате, припаянной к штекерным разъемам. Его миниатюрный размер также помогает быстро встроить его в вашу систему.

Для программирования pro mini вам понадобится кабель USB и внешняя плата.

Вы можете приобрести pro mini в двух вариантах:

• 5 В/16 МГц — использует скорость 5 В, аналогичную Micro и Nano
• 3,3 В/8 МГц — использует частоту 3,3 В; он медленнее и потребляет меньше электроэнергии.

Характеристики и характеристики

Брелок Adafruit MO



Брелок Adafruit MO очень популярен по двум причинам; он очень маленький и использует очень мощный чип ATSMD21E18.



Несмотря на то, что безделушка не является платой Arduino, вы можете запрограммировать микроконтроллер, используя Arduino IDE (программное обеспечение Arduino) и даже схемный Python.

Другими словами, при подключении к компьютеру определяется как запоминающее устройство.

Тем не менее, размер безделушек достигается за счет меньшего количества периферийных контактов, всего 5 контактов GPIO.



Характеристики и характеристики



Beetle



Жук является одной из самых маленьких плат Леонардо, и так же, как и микро, он работает на AT mega 32u4.

Работая на частоте 16 МГц, с 10 цифровыми выводами и выводами 4PMW, жук вас не разочарует. Однако, как мы уже говорили ранее, меньший размер означает меньше встроенных периферийных устройств.

Кроме того, если у вас есть код из недавнего проекта Леонардо, вы можете перенести его на жука, ибо у него есть заранее прошитый загрузчик и порт micro USB.



Характеристики и характеристики

Наименьший Arduino: Seeeduino XIAO

Seeeduino Xiao работает на чипе ATSAMD21 и работает быстрее и мощнее, чем многие платы. , небольшой робот, мышь и т. д. Эта функция стала возможной благодаря относительно маленькому размеру, адекватным цифровым входам и выходам и интерфейсу USB Type-C.



Самый маленький Arduino: Atto

Если вы думали, что Седуино маленький, вы ошибались; Atto побеждает в этой категории, имея размеры 11,5 мм × 10,4 мм.

Плата Atto похожа на плату Beetle и Arduino Leonardo тем, что работает на ATmega 32u4. Несмотря на размер Attos, он имеет встроенный USB, кнопку сброса и светодиод RGB.

Основной недостаток этой платы в том, что она не совместима с макетной платой, так как контакты расположены недалеко друг от друга.

Вам также понадобится специальный драйвер для его работы, который нелегко найти, так как он есть только в нескольких избранных версиях.

Кроме того, чтобы использовать Atto с макетной платой, вам понадобится удлинитель макетной платы, который стоит дороже.



Характеристики и характеристики





Мини-проекты на базе Arduino

 Мы наметили несколько проектов, чтобы начать вас в правильном направлении.



Дверной звонок Arduino



Этот проект позволит вам подключить вашу дверь к облаку Arduino. Следовательно, вы можете открыть или закрыть его из любого места. Более того, он может даже проигрывать песню, когда дверь запирается или отпирается.



Необходимые материалы



• Облако Arduino
• Веб-редактор Arduino
• 3D-принтер
• Кнопка «Роща»
• Ардуино МКР1000
• Монодинамик в закрытом корпусе мощностью 2 Вт, 6 Ом



Домашняя автоматизация



Учитывая размеры этих плат, вы можете легко встроить их в различные домашние системы.

С помощью этого проекта вы сможете управлять бытовой техникой с помощью Siri или комплекта Apple Home.



Необходимые материалы



• Программное обеспечение коммутатора
• Arduino микро и Genuino микро
• Применить программное обеспечение Siri
• Комплект программного обеспечения Apple Home
• Эспрессиф ESP8266 ESP101



Сенсорная клавиатура размером с пинту



Устройство сможет выполнять различные операции с клавиатурой с помощью емкостного сенсорного датчика.



Необходимые материалы



• Резистор 1 МОм
• Универсальные перемычки
• Универсальный паяльник
• Ардуино Микро и Подлинный Микро



Резюме



Мы понимаем, что выбор платы Arduinos для вашего проекта может быть сложной задачей, особенно со всеми опциями.

Надеемся, что после прочтения этой статьи вы сможете быстро принять решение и сосредоточиться на обеспечении успеха своего творческого проекта.

В заключение, не стесняйтесь обращаться к нам за дополнительной информацией или вопросами, которые могут у вас возникнуть.



Самые маленькие платы Arduino для ваших проектов Mini Arduino

Ищете небольшие платы Arduino для ваших проектов mini Arduino? Хотите создать носимое устройство с Arduino? Плата Arduino слишком большая? Крошечная плата Arduino недостаточно мощная и нефункциональная из-за своего размера?

Если все ваши ответы на приведенные выше ответы все да, то это руководство будет именно для вас! Мы собрали различные самые маленькие платы Arduino в список, чтобы вы могли выбрать из них, которые вы можете использовать для интеграции практически в любой проект mini Arduino, от роботов до носимых устройств.

Мы также включим несколько мини-проектов Arduino, чтобы показать вам, на что способны крошечные платы Arduino!

Без дальнейших церемоний, давайте рассмотрим различные миниатюрные платы, которые вы можете использовать для минимизации ваших проектов Arduino:

---

На первом месте Arduino Nano — небольшая, полная и удобная для макета плата на основе . ATmega328 . Он имеет более или менее ту же функциональность, что и Arduino Duemilanove, но в другом корпусе. В нем отсутствует только разъем питания постоянного тока, и он работает с USB-кабелем Mini-B вместо стандартного.

Specs:

Specs	Arduino Nano v3
Microcontroller	ATmega328
Operating Voltage	5 V
Digital I /O Контакты	14
Контакты включения ШИМ	6
Контакты аналогового ввода/вывода	0370
Flash Memory	32 KB (2 KB used by bootloader)
SRAM	2 KB
EEPROM	1 KB
Clock Speed ​​	16 MHz
Size	45 mm x 18 mm
Price	$19. 80

Coming up next, we have the Arduino Micro. Micro немного больше, чем Nano, его размеры составляют 48 мм x 18 мм, и он был разработан таким же образом, чтобы поместиться на макетной плате без пайки. Кроме того, он питается от ATmega32U4, который отличается от Nano.

По сравнению с Nano, Micro поставляется с большим количеством периферийных устройств для нужд вашего проекта. С 20 контактами цифрового ввода/вывода, 12 аналоговыми входами и 7 контактами с поддержкой ШИМ. Кроме того, с родным USB вы можете легко использовать его как мышь или клавиатуру. Однако загрузчик Micro можно запрограммировать только с помощью USB, для которого требуется специальный драйвер. В Linux только несколько избранных версий имеют необходимый драйвер.

Подобно тому, как Nano представляет собой уменьшенную версию UNO, Micro представляет собой уменьшенную версию Arduino Leonardo.

Specs:

9046 465

9046 46596 465 9046 465 9046 465 9046 465 9046 465 9046 465

465 9064 9064

. Каждый Arduino UNO Mini Limited Edition имеет уникальный номер, напечатанный на печатной плате, и был создан, чтобы отметить сообщество Arduino на его самой знаковой плате, Arduino UNO. Он имеет черно-золотую отделку, элегантный дизайн и упаковку, все соответствует самым высоким стандартам!

Arduino UNO Mini Limited Edition работает точно так же, как классический Arduino UNO, поэтому его можно очень легко интегрировать и использовать в любом проекте UNO. Он использует тот же микроконтроллер ATmega328P и тот же процессор USB-Serial, ATmega16U2 , но отличается по размеру и периферийным устройствам, например, имеет разъем USB-C и половину гнездовых контактов. Он также не имеет штекерного разъема для внешнего источника питания, вместо этого доступны два контакта: «VIN» и «GND» для подключения внешнего источника питания.

Specs:

Specs	Arduino Micro
FPGA	ATmega32u4
Operating Voltage	5 V
Digital I/O Pins	20
PWM. 0367 Flash Memory	32 KB (4KB used by bootloader)
SRAM	2.5 MB
EEPROM	1 KB
Clock Speed ​​	16 MHz
Размер	48 мм x 18 мм
Цена	$ 18.90
$ 180.90

Specs	Arduino UNO Mini Limited Edition
Microcontroller	ATmega328P
Operating Voltage	5 V
Digital I Выводы /O	14
Выводы с поддержкой ШИМ	6
Выводы аналогового ввода/вывода 0367 6
Flash Memory	32 KB
SRAM	2 KB
EEPROM	1 KB
Clock Speed ​​	16 MHz
Size	34. 2 mm x 26.7 mm
Price	$18.90

Lastly from the Arduino family, the Arduino Nano RP2040 Connect brings the famed Raspberry Pi RP2040 microcontroller to the Nano form factor . С с двухъядерным 32-разрядным процессором Arm Cortex-M0+ и модулем U-Blox Nina W102 вы можете разрабатывать проекты IoT с подключением Bluetooth и WiFi.

Он также может похвастаться 6-осевым IMU и мощным сопроцессором ATECC608A , который позволяет вам глубже погрузиться в реальные проекты и разрабатывать надежные встроенные решения ИИ с минимальными усилиями!

Однако, в отличие от Uno и многих небольших плат Arduino, они не могут подключаться к шилдам Arduino, но имеют штыревые разъемы, что делает их подходящими для прототипирования макетов или печатных плат с сокетом.

Pro Mini выпускается в двух вариантах: 5 В/16 МГц и 3,3 В/8 МГц, где 5 В работает с тем же напряжением и скоростью, что и Arduino Nano и Micro. С платой 3 В скорость медленнее и потребляется меньше энергии, что упрощает питание платы от батарей.

Specs:

Specs	Arduino Nano RP2040
Microcontroller	RP2040
Operating Voltage	3.3 V
Digital I/O Pins	20
PWM Enabled Pins	20 (Except A6, A7)
Analog I/O pins	8
Flash Memory	16 MB
SRAM	264 KB
EEPROM	–
Clock Speed ​​	133 MHz
Size	45 mm x 18 mm
Price	$25. 50

Last but not the least, the Seeeduino Nano is a компактная плата аналогична Seeeduino V4.2/Arduino UNO и полностью совместима с Arduino Nano по распиновке и размерам. Кроме того, если у вас есть код из вашего предыдущего проекта Uno, вы можете легко перенести его в Nano!

Работая на частоте 16 МГц с 32 КБ памяти программ, 2 КБ ОЗУ, 14 цифровыми входами/выходами, 6 аналоговыми входами и шинами 5 В и 3,3 В, Seeeduino Nano оснащен периферийными устройствами для своего размера. Он имеет более или менее ту же функциональность, что и Arduino Duemilanove, но в другом корпусе. Кроме того, он имеет разъем Grove I2C, где с помощью системы Grove вы можете играть с сотнями датчиков и исполнительных механизмов, просто подключив их. Он также имеет USB Type-C, который является симметричным и обратимым, вместо мини-USB.

Почему бы не использовать Arduino Nano?

Ну, во-первых, цена. Всего за 7,60 долларов вы можете приобрести себе Seeeduino Nano вместо того, чтобы тратить 22 доллара на Arduino Nano. Кроме того, вы получаете больше периферийных устройств на плате Seeeduino. Вы в основном получаете больше за меньшие деньги!

Недостаточно периферийных устройств?

Если вам кажется, что в Seeeduino по-прежнему недостаточно периферийных устройств для вашего мини-проекта, вы можете проверить наш Grove Shield для Arduino Nano:

Благодаря 3 цифровым разъемам Grove, 3 аналоговым разъемам Grove, 1 разъему Grove I2C и 1 разъему Grove UART этих интерфейсов Grove более чем достаточно для ваших проектов. Если вам все еще нужно больше, вы также можете использовать наш концентратор Grove — I2C.

Хотите знать, для чего можно использовать Seeeduino Nano? Ознакомьтесь с 20 лучшими проектами Arduino Nano, которые вы должны попробовать прямо сейчас, чтобы увидеть, на что способен Nano!

Технические характеристики: 3936

375

Технические характеристики	Seeeduino Nano
Microcontroller	ATmega328
Operating Voltage	5 V
Digital I/O Pins	14
PWM Enable Контакты	6
Контакты аналогового ввода/вывода	8
Флэш-память
SRAM	2 KB
EEPROM	–
Clock Speed ​​	16 MHz
Size	45 mm x 18 mm
Цена	7,60 $

Seeed Studio XIAO RP2040 оснащен микроконтроллером RP2040 , разработанным Raspberry Pi. Гибкие вводы-выводы, 264 КБ ОЗУ и двухъядерный процессор реализованы на плате размером с большой палец, совместимой с Arduino. Он может работать как бьющееся сердце для клавиатур DIY, крошечных носимых устройств и всех проектов, для которых требуется мини-Arduino. Крошечный, но могучий!

Характеристики:

• Высокая производительность. : Поддерживает Arduino / Micropython / CircuitPython
• Несколько интерфейсов : 11 цифровых контактов, 4 аналоговых контакта, 11 контактов ШИМ, 1 интерфейс I2C, 1 интерфейс UART, 1 интерфейс SPI, 1 интерфейс SWD Bonding pad
• Подходит для машинного обучения Micro. . Благодаря двум быстрым ядрам, большому количеству встроенной оперативной памяти и порту TensorFlow Lite RP2040 является отличной платформой для приложений машинного обучения.
• Разработан для производства : Удобный для макета и SMD-дизайн, без компонентов на задней панели

Аппаратная распиновка:

Встроенных интерфейсов достаточно для разработки нескольких приложений, таких как носимые устройства, разработка USB, клавиатура DIY и т. д. Кроме того, он не имеет компонентов на задней панели, удобен для макетов и имеет дизайн SMD, что упрощает его использование в проектах.

Specs:

Specs	Seeed XIAO RP2040
Microcontroller	RP2040
Operating Voltage	3.3 V
Контакты цифрового ввода/вывода	11
Контакты с поддержкой ШИМ	11
Контакты аналогового ввода/вывода	4
Flash Memory	2 MB
SRAM	264 KB
EEPROM	–
Clock Speed ​​	133 MHz
Size	21 mm x 17. 5 mm
Price	$5.40

Features:

• Высокая производительность
• Супер экономичность
• Сверхмалый размер
• Стабильный источник питания
• Идеально подходит для мини-проектов Arduino
• Подробное и полное руководство Seeed Studio XIAO SAMD21 идеально подходит для интеграции практически в любой проект, от носимых устройств до небольших роботов.

  Размером всего 21 x 17,5 мм эта доска размером с большой палец. Это микроконтроллер Arduino со встроенным микрочипом SAMD21 с богатыми интерфейсами, позволяющими ему быть крошечным Dev. Доска также.

  Аппаратная распиновка:

  Помимо мощного процессора, Seeed Studio XIAO SAMD21 отлично справляется со многими другими функциями. Несмотря на такой небольшой размер, он имеет 14 контактов GPIO, которые можно использовать для 11 аналоговых контактов, 11 цифровых контактов, 1 интерфейса I2C, 1 интерфейса UART и 1 интерфейса SPI. Некоторые контакты имеют различные функции, контакты A1/D1 — A10/D10 имеют функции ШИМ, а контакты A0/D0 имеют функцию ЦАП, что означает, что вы можете получать настоящие аналоговые сигналы, а не сигналы ШИМ, когда вы определяете его как аналоговый контакт, вот почему 14 контактов GPIO могут реализовать больше контактов ввода-вывода и интерфейсов. Плата также совместима с макетом, что очень редко для такой маленькой платы!

  Лучшая новость заключается в том, что вы можете получить все функции, упакованные на крошечной плате, всего за 5,40 доллара! Ух ты!

  Specs:

  Specs	Seeed XIAO SAMD21
  Microcontroller	ATSAMD21
  Operating Voltage	3.3 V
  Digital I /O Контакты	11
  Контакты с поддержкой PWM	10
  Analog I/O pins	11
  Flash Memory	256 KB
  SRAM	32 KB
  EEPROM	–
  Clock Speed ​​	48 MHz
  Size	21 mm x 17. 5 mm
  Price	$5.40

  Seeed Studio XIAO ESP32C3 — это новейшая и самая дешевая модель в серии XIAO по цене 4,99 доллара США. Если вы ищете самые дешевые платы Arduino, не ищите дальше! Он оснащен высокоинтегрированным чипом ESP32-C3 и построен на базе 32-разрядного процессора RISC-V с четырехступенчатым конвейером, работающим на частоте до 160 МГц.

  Аппаратная распиновка:

  Чип был установлен с полной подсистемой Wi-Fi 2,4 ГГц, что означает, что он поддерживает режим станции, режим SoftAP, режим SoftAP и станции, а также неразборчивый режим для нескольких приложений WiFi. Он работает в режиме сверхнизкого энергопотребления, а также поддерживает функции Bluetooth 5.0 и Bluetooth mesh. На чипе имеется 400 КБ SRAM и 4 МБ флэш-памяти, что обеспечивает больше места для программирования и предоставляет больше возможностей для сценариев управления IoT. Например, неплохо добавить ультразвуковой датчик расстояния для измерения расстояния от автомобиля до двери и OLED-экран для проверки состояния гаража.

  Благодаря крошечному размеру серии XIAO, она также подходит для изготовления носимых устройств, таких как небольшой трекер для домашних животных. Это носимое устройство можно использовать как простой GPS-трекер, который будет фиксировать свое текущее местоположение и публиковать другие данные.

  Specs:

  Specs	Seeed XIAO ESP32C3
  Microcontroller	ESP32-C3
  Operating Voltage	3.3 V
  Digital I/O Pins	11
  PWM Enabled Pins	11
  Analog I/O pins	4
  Flash Memory	4 KB
  SRAM	400 KB
  EEPROM	–
  Clock Speed ​​	160 MHz
  Size	21 mm x 17. 5 mm
  Price	$4.99

  As the first wireless product in the Seeed XIAO family, Seeed XIAO nRF52840 и nRF52840 Sense оснащен мощным микроконтроллером Nordic nRF52840 , который разработан в модуле Bluetooth 5.0 и построен на базе 32-разрядного процессора ARM® Cortex™-M4 с модулем с плавающей запятой (FPU), работающим на частоте 64 МГц.

  Особенности:

  • Мощный процессор (Nordic NRF52840 )
  • Низкий потребление мощности и длительное время использования : 5 мк -модель с соном и поддержка Litthim Actachent и Dlogned Uship : 5 мк -модель с соном и поддержка Litthim Actachent On Antry Anduction : 5 мк -модель с соном и поддержка Litthium Actachent и Dlogned Uship : 5 мк -модель с соном. Эксклюзивно для XIAO BLE SENSE)
  • Различные варианты беспроводного подключения : модуль Bluetooth 5. 0, NFC и ZigBee со встроенной антенной
  • Несколько интерфейсов : Подходит для макетных плат и SMD-дизайна, без компонентов на задней панели
  • Разработано для производства : Подходит для макетных плат и SMD-дизайна, без компонентов на задней панели
  • Комплексные сертификаты : CE | ФКК | MIC

  Благодаря возможности беспроводного подключения они по-прежнему остаются классическим форм-фактором серии Seeed XIAO, небольшими и изысканными, которые можно использовать для носимых устройств и проектов IoT.

  Распиновка оборудования:

  1 кнопка сброса, 1 светодиод «3-в-одном», 1 светодиод зарядки и 1 антенна Bluetooth на борту, что позволяет разработчикам очень легко отлаживать свой код.

  Примечание. Микрофон 6 Dof IMU и PDM доступен только для XIAO BLE SENSE.

  Specs:

  Specs	XIAO nRF52840 / nRF52840 Sense
  Microcontroller	Nordic nRF52840
  Operating Voltage	5 V
  Digital I/O Pins	11
  PWM Enabled Pins	11
  Analog I/O pins	6
  Flash Memory	2 MB
  SRAM	256 KB
  EEPROM	–
  Clock Speed ​​	64 MHz
  Size	21 mm x 17. 5 mm
  Price	$9.90 / 15.99

  To summarize, XIAO is a series of thumb-sized Arduino-подобные макетные платы. Это одна из самых маленьких плат микроконтроллеров, доступных по очень доступной цене. Благодаря многочисленным аксессуарам, подробным курсам и различным руководствам по проектам вы можете быстро войти в мир Arduino! Проверьте больше деталей здесь!

  Подробную сравнительную таблицу можно найти ниже. Итак, выберите тот, который подходит вам лучше всего!

  Вот несколько совместимых аксессуаров для серии XIAO, которые помогут вам быстро и эффективно приступить к созданию собственного проекта!

  Стартовый комплект Grove для Seeed XIAO

  • Расширьте возможности платы разработки серии XIAO
  • 9 модулей Grove
  • 20 мини-контроллеров Key, LED Pack
  • Прикрепите 9 специальных курсов серии XIAO9

    20002 Seeed Xiao Depansion Board

    • Easy Debug and Reset Button
    • 0,96 ″ OLED
    • Не нуждается в пайке
    • .
      • Встроенный литиевый аккумулятор для зарядки и управления0139
      • Встроенный выключатель питания и индикатор состояния зарядки

      ---

      Мини-проекты на базе Arduino

      Не знаете, что можно сделать с этими крошечными платами Arduino? Не волнуйтесь, вот несколько мини-проектов, с которых можно начать!

      Носимый пульсометр Arduino Nano

      Ref: Ultimate Robotics

      Смарт-часы, как правило, дороги, так почему бы не сделать их самостоятельно с помощью Arduino Nano? Благодаря небольшому размеру он может легко интегрироваться в подобные носимые проекты!

      Что тебе нужно?

      • Seeeduino Nano / Arduino Nano v3
      • Устройство uECG
      • БЕСПРОВОДНОЙ МОДУЛЬ 2,4 Гбит/с NRF24L01+PA
      • Grove – RGB LED Ring
      • Батарея LiPo

      2

      2 Вы можете найти полное руководство Дмитрия Дзюбы на Arduino Project Hub!

      Проект домашней автоматизации

      Ref: Andres Santos

      С этими небольшими платами Arduino их очень легко встроить в любую систему, как в этом примере домашней автоматизации. С помощью этого проекта теперь вы можете управлять бытовой техникой с помощью Siri и Apple HomeKit.

      Что тебе нужно?

      • Arduino Micro
      • Raspberry Pi Zero W
      • Espressif ESP8266 ESP-01
      • Suitch Software
      • Apple HomeKit software
      • Apply Siri Software
      • Google Now Software

      Interested? Вы можете найти полное руководство Андреса Сантоса на Arduino Project Hub!

      Дверной звонок Arduino

      Ref: Arduino_Genuino

      С помощью этого проекта вы можете подключить свою дверь к облаку и открывать ее откуда угодно. Кроме того, он также будет играть песню, когда дверь открывается!

      Что тебе нужно?

      • Arduino MKR1000 (or Seeeduino Nano)
      • Mono Enclosed Speaker 2W 6 Ohm
      • Grove – Button
      • SD Breakout board
      • 3D Printer
      • Arduino Cloud
      • Arduino Web Editor

      Interested? Полное руководство от Arduino_Genuino можно найти на сайте Arduino Project Hub

      Карманная сенсорная клавиатура

      Ref: Amal Mathew

      Благодаря небольшому размеру этих плат вы можете создавать различные небольшие устройства на основе Arduino или носимые устройства! Для этого проекта мы будем создавать устройство, которое может выполнять различные операции с клавиатурой с помощью емкостного сенсорного датчика.
