Распиновка кабеля витой пары rj45 и обзор технологии правильной обжимки

Всем доброго времени суток! И в статье мы поговорим про правильную распиновку витой пары. В свое время обжал достаточно кабелей и розеток, поэтому могу поделиться некоторыми полезными советами с юными сетевыми инженерами и администраторами. Распиновка RJ45 имеет несколько схем, о которых я расскажу в статье, поэтому настоятельно рекомендую читать всё от начала и до конца.

Чаще всего используется категория кабеля UTP E5.

Так что если ваш начальник заказал протянуть сеть, то лучше использовать именно данный тип провода, так как он наиболее дешевый и имеет отличные характеристики по пропускной способности.

Про другие категории «витухи» вы можете прочесть тут. Там же есть информация по маркировке. Если будут какие-то вопросы, предложения или вы нашли ошибку – пишите в х.

Основные схемы обжимки

Данную схему часто называют «Компьютер – Компьютер», хотя на самом деле её применяют для подключения: роутеров, свитчей, телевизоров, сетевых принтеров и многих других сетевых устройств. В том числе её постоянно используют для подключения интернета.

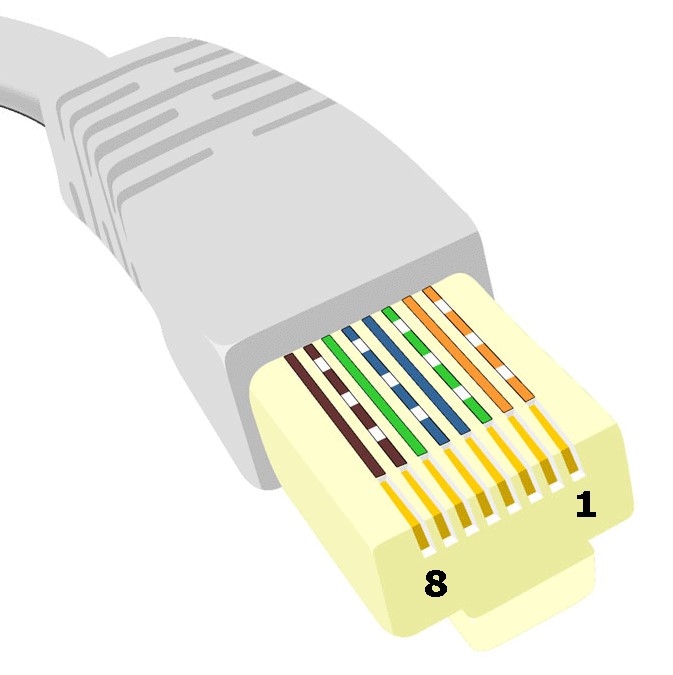

На всякий случай сразу скажу, что почти везде при подключении используется именно «B» цветовая схема, которая указана на картинке выше. Порядок обжимки Ethernet распиновки:

  1. Бело-оранжевый.
  2. Оранжевый.
  3. Бело-зелёный.
  4. Синий.
  5. Бело-синий.
  6. Зелёный.
  7. Бело-коричневый.
  8. Коричневый.

То есть вам нужно абсолютно одинаково обжать оба конца кабеля. Схема обжимки достаточно простая.

  1. Теперь вам нужно аккуратно расположить все проводки в нужном порядке, по схеме, которую я указал выше. Считаем слева на право от 1-го до 8-го проводка.

  1. Далее очень внимательно и аккуратно на глаз отрежьте лишнюю часть проводков так, чтобы они были все на одном уровне.

  1. Теперь возьмите коннектор металлическими жилами вверх и аккуратно вставьте проводки таким образом, чтобы каждая попала в свой желобок.

  1. Самое главное убедитесь, чтобы каждый проводок доставал до металлических жил коннектора, которые будут потом использоваться при «спайке». Желательно, чтобы основная оплетка также была максимально внутри самого коннектора. Далее вам останется взять щипцы для обжимки и один раз хорошо их зажать.

  1. А теперь проделываем все вышеперечисленные пункты с остальным концом.

ПРИМЕЧАНИЕ! Коннектор RJ-45 – это неправильно название. На деле же данного коннектора и вовсе не существует. Правильное название – 8P8C.

Но его почему-то путают с патч-кордом RJ45S, который имеет всего 4 жилы и предназначен для подключения модемов. Но так как название уже вплотную используется как в интернете, так и у сетевых инженеров, то менять его никто не собирается.

Да и звучит оно проще. Но знать об этом факте должен каждый профессиональный инженер.

Есть также перекрестная схема «A» (кросс-овер), которую чаще всего используют на западе.

Один конец обжимается аналогично, а вот второй уже использует немного другую цветовую схему витой пары.

Перекрестная распайка патчкорда по цветам

«Ленивая обжимка» 2 пар

Как ни странно, но данную распиновку витой пары используют очень часто, так как она достаточно простая.

Если вы уже пытались хоть раз обжать все 8 жил, то вы скорее всего сталкивались с некоторыми проблемами, когда проводки загибаются, не попадают в нужный жёлоб, и в результате надо начинать всё сначала.

Данная схема используется только при подключении устройств и сетевого оборудования, которому не нужно использовать скорость выше 100 Мбит в секунду.

Напомню, что при обжимке 4 пар сетевой кабель может передавать данные со скоростью 1000 Мбит в секунду. Если же использовать всего 2 пары, то скорость падает до 100. Конечно в большинстве случаев такой скорости достаточно, но я крайне не рекомендую её использовать.

Стандарт обжимки 4 проводов

Дело в том, что скорости, а также поток обмена информации в организациях начинает расти. Следовательно, в какой-то прекрасный момент данной распиновки не хватит.

Тогда начальник заставит вас идти и переобжимать все кабеля на обычную стандартную схему. В итоге вы сделаете двойную или даже лишнюю работу.

Именно поэтому, если у вас есть стандартный 8 жильный кабель, то используем подключение витой пары по схеме из прошлой главы.

Тоже самое касается и дома. Представьте себе, что вы поменяли свой старенький роутер 100 Мбит на новый с поддержкой 1 Гбит в секунду. Если ранее у вас была другая распиновку на 2 пары, то вам нужно будет все переобжимать. В худшем случае – вам нужно будет менять 4-х жильный кабель на 8-ми жильный.

ПРИМЕЧАНИЕ! Различается разъем RJ-45 100 Мбит/с от 1000 Мбит/с аналогично. У первого 4 жилы, а у второго все 8.

Проверка

После обжима витой пары по нужной схеме вам нужно проверить подключение. Для этого лучше всего использовать специальное устройство LAN-тестер.

Просто включаем устройство и подключаем к одному концу кабеля одну часть аппарата, а вторую часть ко второму концу. Если все жилы просветились в правильно порядке – значит вы обжали все верно.

Если какой-то из проводков не горит или мигнул неправильно – придётся переобжимать кабель.

Как обжать витую пару без специальных щипцов (Видео)

????Как обжать витую пару: распиновка, схема

Подключение домашней электроники, обычно, сводится к одному — провод в розетку и поехали. Компьютерная техника достаточно «поумнела», чтобы не требовать от пользователя диплома физико-математика.

Когда-то сложные, требующие спецподготовки действия, перестали пугать современного домашнего пользователя: не важно, переустановить операционную систему на рабочей машинке или настроить роутер для домашнего пользования. Вместе с электроникой поумнел и юзер — теперь можно открыть сайт, почитать инструкцию и повторить все на практике.

Например, любители «балуются» настройкой домашних серверов, файлохранилищ или видеонаблюдения, где устройства соединяются с помощью витой пары.

А поэтому в таких «развлечениях» приходится часто обжимать провода.

Хотя на рынке есть готовые решения, они все приведены к стандарту и вряд ли пригодятся для уникальных задач конкретного пользователя, поэтому любому домашнему энтузиасту приходится делать витые пары своими руками. Тем более для этого есть все, что нужно: инструмент, запчасти и провода. Остается только найти инструкцию и смело приступать к экспериментам.

Витая пара — это несколько проводников, которые «завиты» в определенном порядке как между собой, так и вместе.

Так как цифровая техника понимает только цифровой язык, по проводам приходится передавать огромное количество разнообразных сигналов: с разной длиной волны, разным напряжением и формой. Все это кодируется и декодируются специальными «приемниками» как с одной стороны, так и с другой.

На качество и целостность битов в проводе могут влиять разные факторы. Например, любые источники магнитных волн и радиосигналов — как микроволновые печи или роутеры с частотой 5 ГГц.

Вообще, передача данных по сети подчиняется не только законам физики, а поэтому имеет много смежных характеристик. Например, на сигнал и его дальнобойность влияет материал, из которого изготовлены проводники в кабеле и то, каким образом они расположены внутри оболочки. Мы говорили об этом подробно в материале о том, как работает витая пара и как происходит передача данных.

Несмотря на то, что беспроводные технологии давно окутывают корпоративные сети, старая добрая проводка все еще остается актуальной, если нужно создать безопасную, быструю и стабильную сеть. И даже в домашних условиях иногда «полезно» подключаться по кабелю.

Например, чтобы провести быстрый канал на несколько этажей в большом доме или просто подключить умный телевизор по проводу, когда просмотр любимых кинофильмов прерывается из-за слабого WiFi-приемника.

А если захочется организовать видеонаблюдение в доме и за его пределами — без витой пары и PoE просто физически не обойтись.

Веди куда хочешь и сколько хочешь — главное, чтобы хватило портов на роутере. Единственное, что может помешать новичку — это отсутствие практических навыков. Ведь для сборки своего патч-корда необходимо хотя бы один раз увидеть, как обжимается провод и какие мелочи при этом нужно учитывать.

Стоит сказать, что на рынке сетевых устройств можно найти готовые витые пары. Их называют патч-кордами — такие кабели обычно выпускаются по стандартным лекалам и не отличаются большим ассортиментом по размеру или качеству.

Тем более, что их не везде можно применить — готовый кабель с коннектором на конце не провести под крышей или через тонкое отверстие без повреждения коннекторов. Более того, готовые провода не могут предложить пользователю тот же уровень качества и стабильности, как у кабеля собственного изготовления.

Ведь «для себя» можно выбрать самые лучшие комплектующие. Для создания топовой витой пары понадобится:

  • Провод. Витая пара делится на категории, которые обозначают максимальные характеристики проводников. Для домашнего пользования выбирают модели категории 5e.
    Важно, чтобы жилы витых пар были сделаны из меди, а не омедненного алюминия или вовсе, чистого алюминия.
  • Коннекторы. Они также делятся по типу и соответствуют обозначениям, которые применяются к кабелю. То есть, для провода 5e нужны коннекторы 5e. Качественные коннекторы имеют целиком позолоченные контакты – учитываем это при покупке. Потому что бывает бутафория — когда позолота есть только в месте соединения коннектора и контактов в принимающем устройстве.
  • Кримпер. Выбор инструмента ограничен финансами и фронтом работы. Если необходимо обжать пару проводов в год, можно остановиться на самом простом кримпере. Если сборка витых пар станет работой на каждый день — смотрим получше и подороже.
  • Нож. Если кримпер не имеет режущих кромок, то можно взять канцелярский или сапожный — любой, которым удобно очистить кабель от внешней оболочки.
  • Отвертка. Секретный инструмент.
  • Устройство для проверки. После обжима кабель необходимо проверить на качество сигнала и отсутствие короткого замыкания. Если это промышленные масштабы или, хотя бы, построение серьезной домашней сети — лучше использовать специальный тестер витых пар. Если подключение приставки к интернету — достаточно откатать новый кабель на заведомо рабочих устройствах и убедиться, что все работает.

Перед обжимом нужно подготовить витую пару. Пусть это будет отрезок с небольшим запасом:

Обычного Cat. 5e кабеля с медными жилами и мягкой качественной оболочкой хватит для домашних задач с головой.

  • Даже опытный мастер может «запороть» процесс, поэтому коннектор — это расходный материал. Пусть и они тоже будут в запасе:
  • Простые коннекторы типа 5e — золотые и бутафорские.
  • Для реализма будем использовать самый простой кримпер из доступных на рынке:
  • Такого инструмента хватит для нужд домашнего мастера и даже специалиста.
  • Отвертка с плоским жалом:
  • Секретный инструмент.

Определяемся со способом обжима витой пары. Например, для соединения типа компьютер-компьютер раньше использовали перекрестное расположение пар в коннекторе. А для соединения компьютера с роутером — прямую распиновку. Сейчас вся техника автоматически перекидывает нужные пары местами и для стандартных задач можно всегда использовать прямой способ обжима:

  1. Оба коннектора обжимаются идентично.
  2. Зачищаем провод примерно на полторы длины коннектора. Стараемся сделать максимально аккуратно, чтобы не повредить оболочку самих жил:

Каждая пара различается по цветам и скручена в определенном порядке. Необходимо раскрутить проводники, но так, чтобы скрытая часть провода под оболочкой оставалась в заводском скрученном виде. Это необходимо для сохранения помехоустойчивости на всех участках провода, вплоть до коннекторов. Не забываем распределить провода по цветам, как показано на схеме распиновки:

  • Примеряем провод к коннектору, чтобы определиться с нужной длиной проводников. Красными линиями на фото обозначены границы для оболочки и самих витых пар:

Чтобы удержать пучок в правильном порядке, можно прижать их пальцем возле края оболочки, а затем аккуратно перенести хлипкую конструкцию в коннектор. В нем есть специальные салазки для каждого провода — поэтому после того, как каждый проводник попадет на свою дорожку, просто вставляем кабель до упора. Не забываем отвести в сторону нейлоновую нить:

  1. Обязательно следим, чтобы все пары достигли крайних точек в салазках и полностью накрылись ножами контактов:
  2. Оболочка провода должна также достигнуть сужения в месте, где начинаются салазки, чтобы одноразовая защелка полностью накрыла своей плоскостью широкую часть провода:
  3. Убеждаемся в качестве подготовки конструкции и переносим ее в рабочий паз инструмента. В обжимной каретке присутствуют ограничитель и защита от неправильного положения коннектора — не спешим и делаем внимательно:
  4. Когда коннектор окажется в правильном положении в инструменте, сжимаем ручки кримпера практически до упора, после чего будет слышен щелчок — сработает стопор оболочки в коннекторе:
  5. Зубцы кримпера имеют одинаковый шаг и соответствуют контактам в коннекторе. При сжатии ручек они попадают в пазы с контактами и продавливают их через оболочку проводников:
  6. Вынимаем готовый провод и проверяем качество обжима. Во-первых, убеждаемся в том, что ножи полностью «врезались» в провода:
  7. Во-вторых, проверяем качество фиксации оболочки провода в коннекторе:

Если один из контактов не достает до проводника, то можно сделать «контрольный» обжим в кримпере или использовать секретный инструмент.

Бывает, что некоторые зубцы кримпера не достают до каждого контакта в одинаковой степени и оставляют часть пар без контакта. Для этого необходимо настроить обжимную каретку, которая подвижна и регулируется с помощью фиксирующих болтов. Однако, можно быстро исправить положение с помощью секретного инструмента — отвертки. Просто дожимаем нужный контакт плоскостью:

Нажимаем с силой, аккуратно, без ударов по отвертке, не расшатывая контакт, чтобы ножи прорезали оболочку проводника и соединились с медными проводниками. Впрочем, так можно обжать весь провод, если под рукой нет кримпера. Долго и неудобно, но осуществимо:

  • То же самое с защелкой для оболочки — давим до щелчка:
  • Для проверки можно использовать специальный тестер, который находит обрывы, короткое замыкание и проверяем распиновку обжима. Без спецтехники тоже можно обойтись — подключаем компьютер к роутеру с помощью нового кабеля и ждем подключения:
  • Затем проверяем качество интернета:
  • Тариф на месте, скорость соответствует заявленной — провод готов к труду и обороне.

Порядок обжима витой пары c штекером RG 45, все схемы

В данной статье мы решили подробно показать схему обжима витой пары и рассказать о всех возможных вариантах обжима. На сегодняшний день практически у каждого третьего жителя планеты в доме есть проводной интернет. И конечно же проблема со штекером RG 45 или кабелем возникают часто.

К примеру: ваш кот, собака очень любят поиграть с проводами, последствие этих игр, очевидно, вам приходится вызывать мастера, чтобы он заново обжал штекер или заменил кабель.

Чтобы сэкономить деньги на вызове мастера, мы покажем все популярные схемы обжима, с их помощью вы сможете обжать витую пару самостоятельно.

В предыдущих наших статьях мы уже писали, как можно обжать сетевой кабель самостоятельно, поэтому сейчас уделим больше внимания на варианты распиновки. Существуют несколько наиболее популярных схем, ними пользуются большая часть интернет провайдеров. Вот их и обсудим сейчас.

Прямая распиновка, маркируется как 568В

Прямую раскладку используют для соединения свитча, роутера, хаба с вашим компьютером. Этот способ наиболее распространенный в нашей стране. На картинке ниже вы видите, как должны располагаться провода витой пары состоящей из 8 жил в коннекторе.

Если внимательно присмотреться к этой схеме, тогда вы поймете, почему её называют прямой. Все из-за того, что обжим выполним на двух разъемах RG 45 идентично.

Перекрестная распиновка (crossover), маркируется как 568A

Перекрестной схемой пользуются, когда хотят соединить компьютер — компьютер напрямую или свитч — свитч. Поэтому если вам необходимо объединить два устройства по сети, этот метод как раз вам подойдет. Пример, какая должна быть распиновка кабеля, при 8 жильной витой паре, приведен ниже на фото.

Вы видите, что на втором штекере, провода перевернуты, отсюда и название – перекрестная схема.

Прямой обжим с 4 жильной витой пары (двухпарный провод)

Двухпарный кабель также часто используется интернет провайдерами для прокладки внутри помещения. Две пары достаточно, чтобы прокачать 100 Мбит/с, а вот себестоимость такого интернет кабеля, значительно ниже. Порядок обжима этой витой пары, мы привели ниже на картинке.

Минусы такого кабеля, заключаются в невозможности подачи питания на устройство, так как всего 4 провода. Поэтому, если необходимо передать помимо информационного сигнала, еще и питание, тогда покупайте 8 жильный кабель. Смотрите также статью как можно убрать пароль на Windows 10, 8, 7.

Данная схема позволит помимо информационного сигнала, передать питающее напряжение на свитч, роутер или любое другое устройство. Благодаря этому не нужно будет покупать отдельный провод для подачи питания.

В распиновки коннектора rj-45, синий и коричневый провод применяют для подачи электричества. Вы спросите, а где это нам пригодиться? Отвечаю: при установки видеонаблюдения, подачи электричества на коммутатор.

Многие, из которых рассчитаны принимать питание из разъема rj-45. И так далее.

Помните! Подавать по сетевому кабелю 220 В нельзя категорически, он не рассчитан на такое высокое напряжение. Последствия могут быть непредсказуемы. Стандартный диаметр сетевого кабеля 0.51мм, это дает возможность пропускать напряжение до 1.5 А. Если вам необходимо больше пропустить, тогда соедините два проводка параллельно, тогда получите увеличение в 2 раза (3 А).

Перекрестной схемой обжимайте для скорости прокачки 1 Гбит/с

Для достижения соединения в 1 Гбит/с между устройствами, нужно задействовать 4 пары (8 проводов). Пример обжатия смотрите ниже.

Возможно вам это будет интересно, статья о том как включить блютуз на ноутбуке Windows 7, 10.

Схема обжатия консольного


кабеля (rollover cable)

В этом варианте нужно один конец витой пары обжать по
обратной схеме, по отношению к другому концу. Выглядит это, как будто вы
перевернули его и глянули на штекер с другой стороны.  Эту схему обжатия применяют, когда необходимо
настроить роутер или коммутатор при помощи ПК. Чаще всего используют для
устройств Cisco.

Мы расскажем вам, на что необходимо обратить внимание при выборе витой пары.

  • Очень важный момент, нужно понимать прокладывать сетевой кабель вы будите внутри помещения или снаружи. Потому что для внутренней прокладки подойдет самая простая и дешевая витая пара. А вот для внешней (на улице) нужно брать с дополнительной защитой (двойная оплетка, защищающая от природных явлений, таких как: солнце, дождь, снег, мороз).

  • Если протяженность кабеля будет большая, тогда берите витую пару с дополнительной проволокой. Она будет надежно удерживать провод от разрывов.

  • Обратите внимание на состав провода, он может быть из биметалла или медный. Конечно же, медный лучше, но и его цена в разы выше. Так что, тут нужно смотреть на бюджет, выделенный на покупку и определяться.
  • Толщина каждой жилы должна быть около 0.50 мм, в идеале. Но, увы, многие производители занижают эти показатели до 0.40 мм.

  • Посмотрите маркировку на кабеле, уважающий себя производитель делает её четкой и понятной. А недобросовестный изготовитель, такую наносит маркировку, что при касании она стирается, или и вовсе её нет на кабеле.

  • Можно купить сетевой кабель в котором есть дополнительная защита от различных наводок (гроза, статика). В таком кабеле присутствует экран в виде фольги.
  • Наличие сертификата качества.

Надеемся, что данная статья поможет вам определиться с выбором, какую выбрать распиновку кабеля для интернета. Мы в свою очередь, конечно же, рекомендуем на сегодняшний день выбрать прямую схему обжатия. Она наиболее распространенная в нашей стране. Все вопросы, которые у вас возникают, пожалуйста, пишите в х ниже

Обжим витой пары 8 жил и 4: схема цветов и порядок распиновки проводов интернет кабеля для обжимки в домашних условиях

Если пользователь желает создать дома локальную сеть, чтобы иметь общий доступ к файлам со всех устройств, у него могут возникнуть проблемы с обжимом витой пары на 8 жил или 4 жилы.

Чтобы справиться с задачей, разберемся, какие бывают ее виды, какие нужны провода, штекеры и инструменты. Приведем схемы обжима и расскажем, какая из них подходит в конкретной ситуации.

Виды

Витая пара – это кабель из скрученных проводов из меди или латуни в оплетке. Она создана для передачи сигнала между техникой и подсоединяется через разъемы Ethernet. Может быть с защитой. Последняя выполняется из фольги или проволочной оплетки и бывает общая и попарная. Первая покрывает кабель полностью, вторая – раздельные пары.

Витая пара делится на несколько типов:

Название по ISO/IEC 11801Общее экранированиеПопарная защита экраном
U/UTP(UTP)НетНет
U/FTPНетФольга
F/UTP (FTP)ФольгаНет
S/UTP (STP)ОплеткаНет
SF/UTP (S/FTP)Оплетка, фольгаНет
F/FTPФольгаФольга
S/FTPОплеткаФольга
SF/FTPОплетка, фольгаФольга

Неэкранированный кабель (UTP) не уступит другим по качеству трансляции сигнала, но под воздействием электромагнитных помех связь существенно ухудшается. Его не стоит размещать поблизости от электрической проводки.

В кабеле с индивидуальным экраном (FTP) раздельные пары защищены фольгой, что делает сигнал невосприимчивым к внешним помехам или перекрестным между парами. Может находиться рядом с электропроводкой.

  • STP (S/UTP)– экранирование происходит за счёт медной оплетки поверх всех пар.
  • Расшифровка:
  • U – экран отсутствует;
  • F – применяется фольга;
  • S – металлическая оплетка внешнего экрана.

Кабель с общим экраном (F/UTP, S/UTP, SF/UTP) обеспечивает хорошую защиту от наружных электромагнитных воздействий.

Интернет кабель с обоими видами экранов защищает как от внешних воздействий, так и от перекрестных, между парами. Это виды кабеля F/FTP, S/FTP, SF/FTP.

Количество жил

Кабель включает в себя одну жилу (одножильный) или их ряд (многожильный). Первый тип плохо изгибается, но обладает лучшими свойствами, отвечающими за дальность передачи сигнала. Его проще опрессовать, зафиксировать, он практически не гнется. Оптимален для подсоединения интернет-розеток.

Провод с множеством шнуров-жил лучше гнется, но отличается высоким затуханием при трансляции сигнала. Плохо обжимается, потому что есть риск нарушить изоляцию. Трудно помещается в коннектор и применяется там, где требуется гибкость, например, при соединении роутера и ПК или двух компьютеров.

Категория и защитная оболочка

Категория кабеля имеет важное значение при обжиме кабеля для подключения Интернета или настройке локальной сети. Нужно задействовать категорию не ниже CAT 5. Посмотреть номер можно на оболочке. Всего есть 7 категорий:

КатегорияКоличество парПропускная способность, МГцСкорость передачи данных, Мбит/с
CAT 110,1, используется в телефонной связи
CAT 2214
CAT 341610 и 100
CAT 442020
CAT 54100100
CAT 5E4125100 (2 пары), 1 Гбит/с (4 пары)
CAT 64250От 1 до 10 Гбит/с
CAT 74600До 10 Гбит/с

Форма, оплетка и цвет витой пары имеют значение. Классический кабель получил серую расцветку. Он сделан из ПВХ, обозначается буквами PVC. Применяется в помещениях, дешев, но боится огня и подвержен воздействию жары или холода.

Из полиэтилена (обозначение – PE) делают кабель для прокладки снаружи помещений. Он не боится температурных перепадов и влаги, часто оснащен несущим тросом для натяжения кабеля между опорами, без опасения нарушить целостность жил.

Оранжевый или ярко-красный сообщает, что кабель не горит. Он изготовлен из малодымного безгалогенного компаунда (маркировка – LSZH). Используется в помещениях, где высокие требования к пожарной безопасности. Такой кабель дороже, чем стандартный PVC, но более долговечен и безопасен.

По форме провод бывает круглым или плоским. На технические характеристики это не влияет.

Витая пара состоит из 2 или 4 пар (4 или 8 проводов соответственно). Если скорость Интернета до 100 Мбит/сек, достаточно 2 пар. Если же скорость от 100 Мбит/сек до 1 Гбит/сек, то задействуют все 8 контактов.

Выбор провода

При выборе витой пары для домашней сети или подключения к Интернету рекомендуется использовать кабель категории CAT5E. Подойдут CAT6 и CAT7, но без особой потребности платить за них не требуется.

При планировании локальной сети рекомендуется сразу же закладывать кабель с четырьмя парами жил. Двух пар хватит при скорости до 100 Мбит/сек, но если в дальнейшем скорость будет увеличена, потребуется протягивать провод заново.

Для интернет-розеток подходит одножильный кабель, для соединения ПК, роутеров и ПК – многожильный.

Если кабель размещен вдали от электропровода, то подойдет тип UTP. Иначе нужно посмотреть на типы витой пары с экраном, защищающим от внешних помех.

Инструменты

Чтобы обжать интернет-кабель в домашних условиях, нужны не только провод и коннекторы, но и специфический инструмент.

Кабель

От правильного выбора кабеля зависит стабильность передачи сигнала. Нужно подбирать витую пару категории CAT 5E и выше, желательно – с четырьмя парами. Более долговечным и надежным будет провод в несгораемой оплетке. Плоский или круглый, значения не имеет.

Нужно учесть, где будет расположен провод. Если он не убирается в кабель-каналы и просто протянут по помещению – подойдет тип UTP, иначе нужно рассмотреть более дорогие типы провода с общим экраном или защитой пар.

Если нужно соединить кабелем два ПК или роутер и ПК, то выбирается многожильный провод, но для удобства обжима лучше использовать одножильный. Для розеток – с одной жилой.

Коннектор

Кроме провода, нужно подготовить коммутирующий элемент, он же коннектор или Ethernet-вилка. Часто обозначается как RJ-45.

Многие коннекторы имеют похожее устройство. Их корпус выполнен из прозрачного пластика для визуального контроля за процессом обжима. Сверху есть защелка, позволяющая зафиксировать штекер после установки в порт. Сзади разъем для ввода кабеля, чуть выше, на корпусе – фиксирующая планка, обеспечивающая надежное соединение.

Внутри коннектор состоит из восьми каналов, по диаметру жил. Они идут до торцевой стенки штекера, где находятся 8 раздельных контактов. Изначально они подняты вверх и не препятствуют вводу кабеля через каналы до соприкосновения с торцевой стенкой. На каждом снизу заостренные выступы.

При обжиме контакты опускаются вниз, прокалывают изоляцию и устанавливают соединение с жилами. Они утапливаются вровень с поверхностью разъема и образуют контактные площадки для подключения к порту роутера, ПК или иного устройства.

Некоторые коннекторы имеют вспомогательные вставки, облегчающие правильное заведение жил на свои позиции под контакты.

При покупке коннекторов стоит купить и защитный колпачок. Он стоит дешево, но защитит LAN-кабель от перегиба, защелку – от поломки, а порт и штекер – от попадания пыли.

Инструмент для обжимки

Для обжима витой пары применяется инструмент:

  • Кримпер. Это клещи для опрессовки. Чтобы обжать коннектор, в них помещают край проводов, затем устанавливают разъем в гнездо на инструменте и сжимают рукоятки до щелчка. Клещи нужны большие (легкие клещи быстро ломаются), но удобные и нетяжелые, чтобы не уставала рука. Половинки кримпера должны быть ровные по отношению друг к другу, иначе штекер сломается в процессе обжима провода.
  • Стриппер. Инструмент для обрезания кабеля, снятия изоляции или иных действий с нею. Гораздо удобнее, чем простой канцелярский нож.
  • Тестер или мультиметр для диагностики обжима.

Для обжима необязательно использовать профессиональный инструмент, особенно если прокладка провода будет выполнена разово. Но с ним выполнить задачу будет легче, а результат будет выше.

Схемы обжима и выбор нужной

Известны две схемы подключения витой пары (распиновки): прямая (568B) и перекрестная (568A).

Прямая (Straigt) распиновка витой пары соединяет различные устройства. Это схема «роутер-компьютер», «маршрутизатор-телевизор» и т. д. Особенность прямого обжима – идентичное расположение жил в контактах обоих коннекторов.

Перекрестное подключение или кроссовер (Cross – Over) требуется, когда нужно связать однотипную технику. Это схема «роутер – роутер», схема «компьютер – компьютер» и т.д. Особенность в том, что на первом конце кабеля задействован прямой тип, а на втором жилы перекрещиваются.

Вторая схема обжима витой пары на 8 и 4 жилы практически вышла из обращения. Большая часть современной техники автоматически распознает вариант подключения и выбирает подходящий способ коммутации. Скоро обжимать интернет-кабель можно будет только первым способом.

8 жил

Порядок проводов при прямой обжимке сетевого кабеля выглядит так:

  1. бело-оранжевый;
  2. оранжевый;
  3. бело-зеленый;
  4. синий;
  5. бело-синий;
  6. зеленый;
  7. бело-коричневый;
  8. коричневый.

Для перекрестного обжима провода используется схема:

  1. бело-оранжевый – бело-зеленый;
  2. оранжевый – зеленый;
  3. бело-зеленый – бело-оранжевый;
  4. синий – синий;
  5. бело-синий – бело-синий;
  6. зеленый – оранжевый;
  7. бело-коричневый – бело-коричневый;
  8. коричневый – коричневый.

Разница в том, что часть пар здесь перекрещены.

4 жилы

Четырехжильное подключение характерно для прямой схемы обжимки витой пары на 4 жилы. Оно позволяет передавать информацию со скоростью до 100 Мбит/сек. Коннектор остается прежним, с восемью каналами, но для уменьшения стоимости сети задействован провод с четырьмя контактами.

Порядок цветов для прямого обжима:

  1. бело-оранжевый;
  2. оранжевый;
  3. бело-зеленый;
  4. пусто;
  5. пусто;
  6. зеленый;
  7. пусто;
  8. пусто.

Перекрестная распиновка Ethernet-кабеля или кроссовер с четырехжильным проводом:

  1. бело-оранжевый – бело-зеленый;
  2. оранжевый – зеленый;
  3. бело-зеленый – бело-оранжевый;
  4. пусто;
  5. пусто;
  6. зеленый – оранжевый;
  7. пусто;
  8. пусто..

Порядок при обжимке

Порядок обжима витой пары на 8 проводов RJ-45:

  1. Отмерить требуемую длину провода.
  2. Сделать кабель ровным, откусив по несколько миллиметров с каждого края.
  3. Бережно надрезать, отступив 1,5 – 2 см от каждого края, чтобы снять изоляцию.
  4. Несколько раз согнуть кабель в различные стороны от надреза.
  5. Отделить изоляцию, отделившуюся при сгибании, с кабеля.
  6. Удалить экранирование, расправить жилы, откусить провода до одной длины.
  7. Разложить жилы, руководствуясь одним из видов обжима.
  8. Подключить к коннектору витую пару, расположив жилы в верном порядке в каналы вплотную к бортику разъема.
  9. Вставить штекер в разъем на обжимнике.
  10. Придерживая провод, сжать ручки инструмента, чтобы обжать сетевой кабель, до щелчка.

После монтажа нужно проверить, качественно ли сделана обжимка.

Обжим без инструмента

Если обжимника нет, придется задействовать имеющиеся инструменты, например, отвертку. Оплетка снимается простым острым ножом. Нужно действовать бережно, чтобы не испортить целостность изоляции жил. До подходящей длины контакты подрезаются бокорезами.

Чтобы правильно обжать витую пару, провод помещают в разъем и зажимают планкой, чтобы не вырвать по неосторожности. Далее надо уложить разъем на плоскую поверхность и шлицевой отверткой поочередно вдавить контакты, чтобы они продавили изоляцию и врезались в жилы. Теперь стоит удостовериться, что все контакты вдавлены полностью и находятся на одинаковом уровне.

Использование специальных самообжимающихся коннекторов

Существуют самообжимающиеся коннекторы, не требующие для обжима витой пары из 8 жил других инструментов, кроме используемых для удаления оплетки и изоляции.

Принцип обжима с помощью таких конструкций прост. Нужно открыть коннектор и сверху завести в пазы жилы (разъемы раскрашены в разные цвета, поэтому ошибиться с правильным расположением невозможно). Затем закрыть половинки. Провода будут надвинуты на ножи контактов. Теперь коннектором можно пользоваться.

Проверка

После соединения устройства с другими устройствами или подключения к локальной сети нужно проверить, как работает созданная линия. Простейший способ – подключить коннектор Ethernet к ПК и убедиться, что все функционирует.

Профессионалы пользуются кабельными тестерами или LAN-тестерами. Они включают два блока и позволяют выполнить диагностику кабеля, разведенного по различным помещениям.

Оба блока имеют порты для установки коннекторов. После подсоединения прибор запускается и проверяет каждую жилу, о чем сообщают светодиоды с порядковыми номерами.

Если есть обрыв, то видно, где находится повреждение или выполнен некачественный обжим.

В домашних условиях вместо тестера используется мультиметр. Его ставят на прозвон или на маленькое сопротивление (200 Ом). После этого диагностируют каждый провод одной расцветки на двух размещенных рядом коннекторах. Нужны тонкие щупы, чтобы точно прикасаться к контактам. Для этого их нужно подточить или поставить проволочные наконечники.

Проверить мультиметром кабель со штекерами в различных помещениях тоже легко.

В портах соединяемых устройств есть индукционная катушка, соединяющая жилы одной пары, поэтому между ними есть проводимость.

Нужно в порт одного из выключенных устройств вставить коннектор, а на втором разъеме продиагностировать проводимость. Для частных линий (до 100 Мбит/сек) требуется прозвонить только две пары.

Сопротивление у пар, как правило, схожее. Если разница большая или значение очень высокое, если линию не получается прозвонить, это сообщает о неправильно выполненном обжиме проводов.

Секреты из практики по монтажу

Несколько советов по разводке кабеля для интернета и обжимке витой пары:

  • Расправлять жилы и размещать удобнее всего карандашом или ручкой. Провода разглаживаются и размещаются тесно друг к другу, что и требуется для их установки внутрь коннектора.
  • В коннектор должна входить и быть зажата изоляция кабеля. Она позволит избежать возможного обрыва разъема.
  • После обжима коннектора нужно удостовериться, что провода сидят в разъеме плотно, до упора. Это позволит избежать плохого контакта.

Если есть возможность, лучше приобрести кримпер или попросить у кого-нибудь. Им удобнее пользоваться, чем обычным ножом, к тому же он не нарушит изоляцию жил.

Обжим витой пары можно выполнить своими силами, если знать порядок действий и понимать, что для этого требуются. Важно все сделать качественно, иначе некачественное соединение станет причиной плохого сигнала и регулярных обрывов связи.

Дом ру распиновка кабеля — ТехПорт

Содержание

  1. О кабеле и инструменте
  2. Технология обжима кабеля
  3. Технология разводки кабеля в розетке
  4. Монтаж розетки на столетие
  5. Подключение к сети Интернет стандартным способом
  6. Соединение между собой двух компьютеров
  7. Подключение периферийного оборудования
  8. В заключение
  9. Всё о витой паре и локальных сетях
  10. Схема опрессовки медного кабеля из четырех проводников
  11. Необходимые инструменты для обжима
  12. Порядок обжима витой пары из 4 жил
  13. Заключение
  14. Как обжимать кабель RJ45?
  15. Распиновка RJ-45 витой пары для Интернета
  16. Распиновка RJ45 витой пары 4 провода для сети
  17. Распиновка RJ-45 витой пары 4 провода
  18. Распиновка RJ-45 витой пары 4 провода для 2 компьютеров
  19. Распиновка RJ-45 витой пары для ремонта
  20. Распиновка RJ45 для подключения розетки

Ответить однозначно на вопрос о том, для чего нужно знать, как производится распиновка RJ45 и обжимка кабеля в домашних условиях, сложно. В первую очередь распиновка востребована людьми, которые надумали провести в квартире ремонт. Банальная замена кабеля, торчащего из оконной рамы, и разведение высокоскоростной сети по комнатам служит второй причиной. Третьим нужно подключить специфическое оборудование, кому-то хочется играть по сети между двумя компьютерами. Знания лишними не бывают.

О кабеле и инструменте

Самым важным компонентом является кабель «витая пара». На прилавках магазинов встречается с четырьмя и с восемью жилами. Разница в цене бывает из-за страны-производителя и дополнительного экранирования. Не вдаваясь в электрофизику, разъясним, что название «витая пара» кабель получил из-за того, что все пары жил между собой переплетены. Данное переплетение позволяет передавать сигнал по кабелю на большое расстояние (до 100 метров без усилителя). Производится распиновка RJ45 по цветам. Для каждых задач существует определенная последовательность, к тому же каждому цвету кабеля соответствует его положение в розетке или разъеме.

Для обжима кабеля применяется специальный обжимной инструмент, но если его нет под рукой, подойдет молоток, плоская отвертка или нож. Требуется для организации сети и вилка RJ45. Её можно заменить старой, предварительно прочистив канал для жил, или оголить выступающие концы проводов для скрутки.

Технология обжима кабеля

Распиновка кабеля RJ45 требует специальной подготовки. Главное – запомнить, что технология неизменна для обжимки кабеля. Меняется лишь последовательность цветов жил кабеля.

  1. Аккуратно срезается верхний слой обмотки. Длина среза порядка 5-6 см для удобства разводки.
  2. Разматываются скрутки всех пар и выравниваются провода так, чтобы от основания верхнего слоя до кончиков жил они не пересекались.
  3. Выстроенные в необходимый цветовой ряд жилы срезаются ножницами так, чтобы длина от кончиков до основания общего кабеля не превышала 3 см.
  4. Удерживая пластиковую вилку RJ45 зажимной клипсой вниз, жилы аккуратно вставляются в корпус. Если присмотреться, для каждой жилы отведен специальный канал, в который невозможно вставить два кабеля. Главное, выдержать нужную последовательность.
  5. Приложив небольшое усилие, убедиться, что концы жил касаются медных вставок на краю обжимного коннектора.
  6. Не давая кабелю выскользнуть из разъема, аккуратно произвести обжимку каждой жилы, надавливая отверткой или ножом на медную вставку. Можно аккуратно усилить нажим ударом молотка.

В результате произведенной работы все жилы должны быть надежно закреплены в пластиковом корпусе вилки RJ45. Другой конец клипсы с общей оплеткой можно срастить для удобства изолентой.

Технология разводки кабеля в розетке

Распиновка розетки RJ45 не требует никакого специализированного оборудования, поэтому разводка локальной сети по объекту выполняется с большим удовольствием и быстротой. Понадобится всего один инструмент – маникюрные ножницы либо маленький ножик с тонким лезвием.

  1. Аккуратно срезается верхний слой обмотки. Длина среза порядка 10 см для удобства разводки.
  2. Разматываются скрутки всех пар и выравниваются провода так, чтобы от основания верхнего слоя до кончиков жил они не пересекались.
  3. Любая розетка имеет две цветовые маркировки. «А» – подключение кросс, «В» – подключение стандарт. По последней маркировке и осуществляется распиновка RJ45.
  4. Приложив основание оплетки к плате, сначала жилы вставляются в дальние разъемы. Обязательно проконтролировать натяжку кабеля, чтобы расстояние от оплетки до зажима не превышало 3 см.
  5. Закрепив жилы кабеля в нужных коннекторах, производится обжимка. Удерживая маникюрные ножницы так, чтобы угол режущих направляющих составлял 45 градусов, необходимо осуществить нажим на жилу сверху до характерного металлического щелчка.

Монтаж розетки на столетие

Главное, что нужно учитывать при монтаже сетевой розетки на стену, это положение разъемов по отношению к полу. Разъемы всегда должны быть направлены вниз. Во-первых, это предохраняет контакты от засорения пылью и попадания влаги. Во-вторых, при быстром подключении кабеля снизу, меньше шансов нечаянно сбить крепление розетки на стене. Даже с эстетической точки зрения, подключение кабеля снизу не так сильно бросается в глаза и не портит красивой обстановки в комнате.

Помимо прямого назначения, компьютерную сетевую розетку используют для передачи посторонних сигналов (телефония, стереозвук, видеосигнал). Ведь ни для кого не секрет, что для подключения Интернета распиновка RJ45 критична для четырех жил, остальные либо запасные, либо для гигабитных сетей, которые в странах постсоветского пространства в домашнем обиходе не организовываются.

Подключение к сети Интернет стандартным способом

Распиновка RJ45 по цветам при создании кабеля для соединения персонального компьютера с сетевым оборудованием выглядит так.

  1. Бело-оранжевый.
  2. Оранжевый.
  3. Бело-зеленый.
  4. Синий.
  5. Бело-синий.
  6. Зеленый.
  7. Бело-коричневый.
  8. Коричневый.

Если есть потребность по одному кабелю произвести подключение к двум компьютерам или пустить по свободным жилам другой сигнал, то распиновка производится по двум парам – зеленой и оранжевой, с соблюдением последовательности и нумерации в разъеме. То есть коннекты 1, 2, 3, 6 в вилке RJ45 должны быть заняты согласно своим цветовым распределениям.

Бывают случаи, когда одна или несколько активных жил перебиты. На помощь придет альтернативная распиновка RJ45. 2 пары подменяются другими цветами. Оранжевая пара замещается коричневой, а зеленая пара синей. Нумерация разъемов в вилке не изменяется.

Соединение между собой двух компьютеров

В последнее время распиновка RJ45 компьютер-компьютер не является востребованной. Ведь большинство современных сетевых адаптеров научились понимать, чего от них добивается пользователь. Информация пригодится тем владельцам, чьи адаптеры не умеют «переворачивать» жилы в сетевой вилке.

Один коннекторВторой коннектор
1Бело-зеленый1Бело-оранжевый
2Зеленый2Оранжевый
3Бело-оранжевый3Бело-зеленый
4Синий4Синий
5Бело-синий5Бело-синий
6Оранжевый6Зеленый
7Бело-коричневый7Бело-коричневый
8Коричневый8Коричневый

Такой кабель подойдет и для подключения двух сетевых концентраторов, в которых нет переключателя Uplink. Для простоты запоминания цветовой распиновки кросс-кабеля достаточно увидеть, что пары 1-2 поменялись местами с парами 3-6. Остальным цветовым парам стоит уделить внимание в том случае, если сетевые адаптеры умеют работать в гигабитных сетях, иначе их можно задействовать для других нужд.

Подключение периферийного оборудования

Вряд ли большинству пригодится распиновка RJ45-USB, но получить знания о ней не помешает. Такое странное подключение активно используется при подключении дорогостоящих серверных систем, а также довольно популярно в банковской отрасли, при подключении оргтехники и кассовых аппаратов. Лучше сделать распиновку с помощью паяльника, но при его отсутствии работать будет все и на скрутках.

Полностью обжатый кабель в вилке RJ45 обрезается ножом на необходимую длину. Обрезанный конец зачищается от обмотки на 5 см. Разбирается любая вилка USB-кабеля либо обрезается так, чтобы был доступ к разъемам. Прежде чем обрезать провода в USB-вилке, нужно зачистить до медного основания красный и черный кабель и скрутить между собой. После всех манипуляций производится следующее соединение RJ45 с USB.

  1. Бело-зеленая жила из третьего коннекта припаивается к красно-черной скрутке USB (GND).
  2. Синяя жила из четвертого разъема присоединяется к зеленому кабелю USB (RX).
  3. Бело-синяя жила из пятого коннекта соединяется с белым кабелем USB (TX).

Для прочности конструкции можно воспользоваться изолентой.

В заключение

Распиновка RJ45 не должна составить особых трудностей. Не стоит волноваться, что из-за некачественной обжимки пропадет канал связи или произойдет короткое замыкание. Ничего подобного даже в теории не будет. Работая неаккуратно ножом или отверткой вместо профессионального инструмента, можно лишь создать в линии небольшие помехи, которые сводятся к нулю на отрезках кабеля до пяти метров. Но всё же нужно стремиться к достижению максимального результата. Лучше сделать один раз, но выполнить работу качественно и навсегда.

Всё о витой паре и локальных сетях

Обжим витой пары 4 жилы выполняют при изготовлении патч-кордов для 10-100 мегабитных ЛВС, которые гораздо чаще, чем гигабитные, создаются в квартирах и малых офисах.

Да, такие сети прекрасно работают и на восьмижильной “витушке”, но при стандартах передачи 10Base-Т, а также 100Base-Т задействованы всего четыре проводника, поэтому зачем платить за кабель в два раза больше? Мы считаем, что незачем и предлагаем освоить методику обжима 4 жильной витой пары.

Обжатый коннектор с 4 жильным проводом

Схема опрессовки медного кабеля из четырех проводников

Мы неоднократно в своих статьях упоминали стандарт, который регламентирует правила построения проводных ЛВС – EIA/TIA-568. Вспомним еще раз, о чем там говорится.

В современных сетях используют два способа опрессовки кабеля – прямой и кроссоверный (синонимы – перекрестный, кроссовый). Сегмент, соединяющий компьютер с сетевым устройством (свитчем, маршрутизатором), обжимается прямым способом – проводники на обоих концах отрезка раскладываются в одном порядке. Сегмент, соединяющий свитч со свитчем или ПК с ПК обжимается кроссоверным способом – часть проводников на втором конце кабеля меняет расположение. При перекрестном обжиме витой пары из 4 жил меняются местами все проводники, как именно – показано на схеме.

Схема опресовки сетевого кабеля из 4 жил

Провода четырехжильного кабеля обычно окрашены зеленым и оранжевым цветом (полосатый + однотонный), но бывают и другими. Какой цвет располагать вначале – не важно, главное – соблюсти порядок. На схеме показано, что здесь задействованы первая, третья, а также шестая жилки. Две из них предназначены для приема сигнала, две другие – для передачи.

Обжим витой пары 4 жилы можно выполнять и на восьмижильном кабеле, к примеру, для подключения к роутеру двух компьютеров через одно гнездо. Для этого проводники делят две группы по два цвета в каждой, после чего обжимают по одной из приведенных выше схем.

Кстати, о том, как обжимать витую пару из 4 жил, в тексте EIA/TIA-568 не сказано ничего, то есть метод не стандартизирован. Но следовать утвержденным правилам все равно необходимо, иначе патч-корд не будет работать.

Необходимые инструменты для обжима

Чтобы выполнить обжим витой пары 4 провода, нам понадобится:

    Отрезок четырех- или восьмижильного медного кабеля длиной не больше 100 м.

Кабель из 4 жил

Обычный Rj45 и экранированный

Тестер для витой пары

Порядок обжима витой пары из 4 жил

Обжим 4 жильной витой пары начинается с подготовки необходимых инструментов и материалов.

  1. Перво-наперво отделите от бухты отрезок кабеля нужной длины. Срез не обязательно делать ровным, так как концы проводников мы будем подрезать чуть позже.
  2. Отступите от среза 40-50 мм. С помощью стриппера, лезвия обжимных щипцов или другого инструмента сделайте круговой надрез изоляции. Старайтесь не повредить внутренние жилки.

Зачищенный кабель UTP

Откусываем концы проводков витой пары

Надеваем коннектор на контакты

Обжимаем RJ45 с помощью щипцов

Проверяем надежность опресовки

Заключение

Сегодня вы освоили правила обжима витой пары, состоящей из четырех проводников. С восьмижильным кабелем, надеемся, разобрались тоже.

Поздравляем, вы умеете уже очень многое и можете считать себя почти профессиональным монтажником сетей. Но не торопитесь покидать наш сайт – у нас еще большой запас полезной и интересной информации для вас.

Стандарт EIA/TIA-568B предполагает несколько вариантов цветовых комбинаций распиновки витых пар, они же патч-корды, посредству подключения через коннектор RJ-45. Коннектор RJ-45 предназначен для присоединения электронных устройств. Для того, чтобы подключить коннектор RJ-45 нужно взять кабель витых пар, при этом нужно брать провод с большим количеством жил, чтобы они не перегибались во время эксплуатации. Длина патч-корда должна быть не более 5 метров. Если длина кабеля будет больше, то сигнал будет передаваться хуже. Сфера применения RJ-45 широкая, им можно подключать активное оборудование и создавать локальные сети. При этом, подсоединение посредству патч-корда выгоднее, особенно, если возникнет необходимость перенести один из подсоединенных элементов.

Монтаж RJ-45 производится методом обжима, при котором вдавливаются металлические провода заостренной стороной обратно в провод, что позволяет создать плотный контакт. Сделать обжимку RJ-45 сможет каждый, даже без опыта в распиновке . Распиновка RJ-45 по цветам делается по определенной схеме. Для подключения витой пары, нужно соблюдать цветовую схему, которая соответствует определенному номеру на патч-корде.

Чтобы создать подключение, необходимо взять кабель «витая пара». Они бывают на 4 и на 8 жил. Витая пара состоит из жил, которые сплетены между собой. Это переплетение способно передавать сигнал между источниками, не более, чем на 100 метров без применения усилителей. Для создания подключения необходимо сделать распиновку RJ45, которая делается по цветам. Каждая задача, для которой применяется коннектор, требует определенного порядка цветов. Цветовая схема должна соответствовать цветам в системе. При подключении двух единиц активного оборудования, необходимо соблюдать ту же очередность цветов, что и в первом подключении, только в зеркальном отражении.

Чтобы обжать кабель, нужно использовать обжимной инструмент, но можно использовать и подручные средства, главное, не повредить провод. Чтобы подключить кабель в сеть, нужно использовать вилку RJ45.

ПодключениеПин-контакт (цвет) RJ-45
Стандартные схемы распиновки витой пары по прямому кабелю:БООБЗСБСЗБКК
Цвет витой парыБело-оранж.Оранж.Бело-зелен.СинийБело-синийЗелен.Бело-корич.Корич.
Номер пина-контакта RJ45 витой пары12345678

Распиновка RJ-45 подходит для создания подключения между компьютером, телевизором, хабом, роутером и т.д. Обжимать кабель нужно с обеих сторон одинаково. Один конец коннектора подключается к компьютеру, другой в разъем хаба.

Как обжимать кабель RJ45?

Распиновка кабеля RJ45 должна осуществляться аккуратно, чтобы не повредить кабель, технология обжима не отличается для разных устройств, меняется лишь очередность подключения цветов.

  1. Нужно аккуратно срезать обмотку. Чтобы было удобно делать разводку, нужно оголить провод на 5-6 см.
  2. Раскручиваем витые пары и выравниваем их.
  3. Складываем провода в нужном цветовом порядке, не более 3 см в длину.
  4. Аккуратно вводим провода в разъем зажимом вниз. В пластиковую вилку RJ45 нужно ввести жилы в корпус. Для каждого провода есть свой канал. Нужно вставлять провода в правильной последовательности, потом поменять их не получится.
  5. Затем, нужно убедиться, что концы жил прикасаются к медным вставкам на коннекторе.
  6. Придерживая кабель, обжимаем жилы по одной, а потом фиксируем их зажим вместе.

В конце, все жилы должны быть хорошо зафиксированы в корпусе вилки RJ45. Чтобы зафиксировать другой конец провода, можно обмотать его изолентой.

Распиновка RJ-45 витой пары для Интернета

Обжим витых пар по цветам осуществляется по двум вариантам:

А первый кабель монтируется по цветам:

Б – второй кабель обжимается точно также, как и вариант А, только меняются местами оранжевой цвет на зеленый, а зеленый на оранжевый.

Таким образом, подключение по варианту Б будет выглядеть следующим образом:

Можно поменять местами пары, это на производительности сети не повлияет, поэтому вы можете выбрать вариант установки витой пары на свое усмотрение.

Распиновка RJ45 витой пары 4 провода для сети

Для подключения к сети Интернет используются, как раз витые пары, но мало кто знает, что при соединении к сети Интернет подключаются только 2 пары, из 4 доступных. Одна пара используется для получения сигнала, вторая его передачи. Получается, что 3 и 6 кабель и 1,2 используются для хаба, и также с противоположной стороны 3,6 и 1, 2 для компьютера.

При повреждении или необходимости подключить еще одну пару, можно использовать еще 2 линии, если обжать вилки RJ-45. Их использование улучшит качество сигнала и поможет повысить производительность сети.

Распиновка RJ-45 витой пары 4 провода

Для создания подключения, используя 4 провода в системе компьютер – хаб используются только оранжевые и зеленые линии. Сигнал передается только по оранжевой и зеленой парам. Контакты при этом обжаты к линиям 1,2,3 и 6 с обеих сторон.

Можно подключить RJ-45 по той же схеме, то есть использовать линии О и З, но подключать их к другим контактам, поменяв местами пары. Или подключить жилы других цветов, при этом важно соблюдать последовательность, чтобы сигнал передавался.

Распиновка RJ-45 витой пары 4 провода для 2 компьютеров

При обжиме витой пары компьютер-компьютер для передачи сигнала используются зеленая и оранжевая пары. Создавая распиновку RJ45 компьютер-компьютер не очень популярна, но знания о том, как подключать эту систему могут быть полезными. Один коннектор нужно подключать по системе:

Второй коннектор нужно подключить по системе:

Распиновка RJ-45 витой пары для ремонта

Иногда случается, что один из кабелей витой пары обрывается и одна из них не работает. В случае с подключением хаба с компьютером используются пары О и З. В случае их замыкания не обязательно менять кабель, можно заменить поврежденную пару на жилы другого цвета.

Таким образом, нужно заменить оранжевый цвет синим, а зеленый коричневым. Можно заменить цветовую пару на обоих кабелях, и они будут работать исправно.

Также, можно создать подключение нескольких компьютеров с помощью одного кабеля. Для подключения компьютерного оборудования используются цветовые пары пары О-З, С-К. Для распиновки RJ-45 используются те же цвета, только в зеркальном отражении. Начать подключение нужно с зеленого провода для первого компьютера и синего для второго, а также с бело-оранжевого и бело-коричневого для подключения активного оборудования.

Распиновка RJ45 для подключения розетки

Можно использовать витую пару для подключения к розетке, то сделать достаточно просто, в какой-то мере проще даже, чем подключить коммуникативный шнур. Для распиновки розетки RJ45 нужно взять ножницы или канцелярский нож, чтобы избавиться от верхнего покрытия провода.

1.Нужно срезать обмотку, не повредив кабель. Оставляем 10 см для удобного подключения.

2.Разматываем и выравниваем провода.

3.У любой розетки есть 2 маркировки по цветам. «А» — кроссовое подключение, «В» — стандартное подключение. Распиновка RJ45 делается для стандартного подключения.

4.Нужно вставить жилы в разъемы. Кабель должен быть натянут, чтобы расстояние от начала жил до зажима было не более 3 см. После того, как жилы вставлены в коннектор, они обжимаются до щелчка.

Распиновка RJ-45 под силу даже новичкам, поскольку при слабом или неточном обжиме качество сигнала не испортится. Здесь важно соблюдать правильную последовательность цветов. Чтобы сигнал был чистый, нужно все-таки оставить кабель, не более 5 метров.

Цветовая распиновка и обжим витой пары под коннектор rj-45

Содержание

  • Особенности обжима проводника из 8 и 4 жил
  • Провод СИП 1
  • Схема обжатия RJ 45 для 4-х и 8-ми жильного кабеля
  • Разновидности кабелей для Интернета
  • Распиновка микро USB разъема
  • Способы обжима
  • RJ 45 распиновка коннектора — как обжать кабель витая пара на 8 и 4 провода
  • Рогатка для прикормки своими руками
  • Обжим витой пары
  • Как обжать кабель интернет своими руками
  • Порядок при обжимке
  • Видео: Монтаж витой пары

Особенности обжима проводника из 8 и 4 жил

Прежде чем рассматривать технологию обжима медных проводников, составляющих внутреннее содержимое сетевого кабеля, логично ознакомиться с вариантами схем подключения наконечников.

Схемы обжимки наконечников сетевого кабеля

Наконечник – пластмассовая вилка стандартного исполнения соединителя серии 8P8C. Такой соединитель (вилка + розетка) нередко классифицируется «знатоками» компьютерных сетей, как разъем RJ45.

Однако подобная классификация является некорректной. Но это так – для общей информации.

Внешний вид наконечников (восьмерок) сетевого кабеля, контакты которых подлежат процедуре обжима, когда используются впервые. Однажды обжатые наконечники не применяются для вторичного применения

Как видно из обозначения серии (8P8C), пластмассовая вилка и розетка тоже являются 8-контактными. Эти восемь контактов могут соединяться в разном схематичном виде, в зависимости от типа кабельного соединения.

Собственно, существуют два стандарта разводки проводников вилки Т568А и Т568В и два варианта их обжима:

  1. Прямой.
  2. Перекрестный.

Для удобства распиновки кабеля витой пары и последующего обжима каждая жила маркирована определённым цветом. Причем жилы одной пары близки по расцветке. Например, классическая расцветка первой пары для стандарта Т568А под прямую обжимку первой витой пары: 1 – зелено-белый; 2 – зеленый.

Стандарт расцветки жил сетевого восьмижильного кабеля: верхний рисунок – стандарт Т568А; нижний рисунок – стандарт Т568B. Как видно из картинок, различие в стандартах отмечается по цветовому обозначению некоторых парных жил. 1 и 8 – номера жил

Прямая и перекрестная конфигурация

Чем различается прямая и перекрестная схемы обжима медных жил проводников, должно быть очевидным. Прямая конфигурация предусматривает схемное решение, когда по двум противоположным концам сетевого кабеля номера жил (расцветка) совпадают.

Перекрестная конфигурация, соответственно, предусматривает схемное решение, когда на противоположных концах сетевого кабеля отмечается несколько изменённая схема соответствия проводников по номерам (расцветке) относительно друг друга. В частности, меняются местами 1,2,3 и 6 проводники.

Конфигурация перекрестного обжима для применения в условиях скорости передачи 100 Мбит/с: 1 – бело-оранжевый / бело-зеленый; 2 – оранжевый / зеленый; 3 – бело-зеленый / бело-оранжевый; 4 – зеленый / оранжевый

Обе схемы обжима предусматривают расположение проводников на противоположных концевых вилках с учётом соответствия нумерации, когда первый провод располагается напротив восьмого и наоборот – восьмой провод располагается  напротив первого.

Кроме этих двух схем существует ещё одна, именуемая «консольной». В этом случае проводники по концевым вилкам располагаются в порядке обратно перевернутом.

То есть, первый проводник одной вилки соответствует первому проводнику другой вилки и, соответственно, восьмой провод на одном конце соответствует восьмому проводу на противоположном конце.

Консольная схема обжима медных жил сетевого кабеля. Отличается тем, что концевые вилки располагаются относительно одна другой обратно перевернутым положением, когда провод 1 = 1; провод 8 = 8

Предназначение той или иной схемы

Конкретное применение рассмотренных схем обжима витой пары определяется вариантами подключения компьютерного оборудования. Как правило, прямая конфигурация используется под соединение сетевой карты и коммутатора (концентратора).

Перекрестная конфигурация обычно применяется, когда существует необходимость соединить между собой две сетевых платы персональных компьютеров. Эта же схема применялась для коммуникаций устаревших моделей коммуникаторов (концентраторов).

Стоит отметить важную деталь: на современном этапе развития цифровой техники перекрестная конфигурация практически утратила свою значимость. Связано это с разработкой и внедрением технологии автоматического определения сигнальных цепей сетевых терминалов.

Конфигурация кабеля с обжимом «консольного» назначения традиционно используется для служебных целей. Например, через такую схему выполняется настройка коммуникатора (маршрутизатора) посредством персонального компьютера

Провод СИП 1

Схема обжатия RJ 45 для 4-х и 8-ми жильного кабеля

Многих интересует вопрос – Что лучше 4-х или 8-ми жильный кабель витой пары? Обжатие двух пар витой (4 жилы) пары под коннектор дает пропускную способность сети в 100 Mb\s, что является достаточным для 98% целей и задач. Например провайдер интернета заводит в Вашу квартиру либо 2-х парный кабель либо 4-х – разницы нет никакой, так как пропускная способность сети, которую формирует любой поставщик интернета в России не превышает 100 Mb\s.

4-х парный кабель создан для работы в гигабитных сетях, при условии, что все компоненты в сети будет иметь сетевую карту с такой поддержкой, что довольно затратно. Пример: копирование файла при 100 Mb\s происходит на 50% медленнее нежели в сети 1000 Mb\s.

Обжим 4-х парного кабеля

Изначально существовало 2 схемы обжатия по стандарту EIA/TIA – 568 B и  EIA/TIA – 568 А. Первый тип применялся для объединения терминалов или компьютеров с роутером, а второй тип его еще называют “кросс” для соединения роутеров между собой. Сегодня любой роутер на программном уровне распознает тип подключения, поэтому стандарт обжатия не имеет значения, главное что бы на двух концах кабеля распиновка по цветам совпадала.

Обжим 2-х парного кабеля

Для обжатия 2-х парного кабеля используются  первые три канала и шестой из любой схемы EIA/TIA – 568 B или  EIA/TIA – 568 А.

Обжим 4-х парного кабеля на два компьютера

Преимуществом 8-ми жильного кабеля является возможность разделения кабеля для обжатия на два сетевых устройства, это очень удобно особенно когда прокладка дополнительного кабеля затруднена по различным причинам.

Разновидности кабелей для Интернета

Если говорить о разновидностях кабелей, используемых для построения современных локальных вычислительных систем, их существует огромное множество

В первую очередь следует обратить внимание на внешний конструктив, препятствующий воздействию факторов извне. Условно можно провести разделение на следующие типы:

Уличный кабель. Имеет усиленную оплетку, стойкую к влаге и ультрафиолету, ее толщина достигает порядка 2-3 мм. Также может оснащаться стальным тросом для удобства прокладки воздушных линий связи. Традиционно имеет черный цвет.

Кабель для помещений. В такой конструкции жилы защищаются ПВХ оболочкой толщиной до 1 мм, которая теряет свои свойства при длительном воздействии воды или солнечных лучей. В дорогих вариантах может иметь дополнительную армирующую жилу в виде капроновой нити.

Обратите внимание! При обжимке многие неквалифицированные специалисты пренебрегают наличием усиливающей нити, не выводя ее под защелку коннектора. Это чревато обрывом кабеля при внезапной физической нагрузке

Второй особенностью, при помощи которой витую пару для ЛВС подразделяют на подкатегории, является наличие экранирования. Для этого создана специальная символика для маркировки: U — unshielded, неэкранированный, F — foil, экран выполнен из фольги, S — braided screening, внешний экран в виде оплётки из проволоки, TP — twisted pair, витая пара (собственно, основная защита от электромагнитных помех), TQ — наличие разделяющего экрана для каждой пары пар (проще — четыре провода):

  1. U/UTP, все экраны отсутствуют;
  2. U/FTP, внешняя экранировка отсутствует, каждые две пары защищены фольгой;
  3. F/UTP, общий экран выполнен из фольги, дополнительные защиты от ЭМ-помех не применяются;
  4. S/UTP, общий экран выполнен из проволочной оплетки, внутренний экран отсутствует;
  5. SF/UTP, внешняя экранировка комбинированная, экрана для жил нет;
  6. F/FTP, оба экрана выполнены из фольги;
  7. S/FTP, внешний – проволочная оплетка, внутренний – фольга;
  8. SF/FTP, внешний – комбинированный, внутренний – фольга.

И, наконец, витую пару принято разделять по категориям, от которых напрямую зависит скорость передачи данных. Следует заметить, что категории с первой по четвертую являются заведомо устаревшими и не способны работать в современных ЛВС, остальные используются для разных задач проектирования каналов передачи данных:

  • Категория 5, 5e. Кабели, работающие в полосе частот 100 МГц, скорость передачи данных составляет 100 Мбит/секунду, если задействовать 2 пары и 1 Гбит/секунду, если четыре пары. Приставка «e» обозначает использование усовершенствованных технологий, за счет чего уменьшен диаметр и себестоимость. Следует заметить, что двухпарные кабели чаще всего принадлежат именно категории 5e.
  • Категория 6, 6А. Полоса рабочих частот 200 МГц и 250 МГц, соответственно. В первом случае это кабель типа U/UTP, при этом скорость передачи данных может достигать 10 Гбит/секунду при лимите в расстоянии 55 метров. Во втором случае, когда есть приставка «А», могут встречаться два вида – F/UTP или U/FTP, тогда скорость 10 Гбит/секунду возможна на 100-метровом отрезке.
  • Категория 7, 7А. Полоса рабочих частот 600 МГц и 1 ГГц, соответственно. Эти кабели встречаются редко, потому что утверждены лишь одним международным стандартом, также позволяют передавать информацию на скорости 10 Гбит/секунду уже на большие расстояния, при этом бывают двух типов: F/FTP или S/FTP.

Обратите внимание! На конечную скорость передачи данных в линии существенно может влиять качество вторичных сетевых элементов. Например, если используется кабель 6А, но при этом установлена розетка под RJ45 с несогласованным под эту категорию сопротивлением, ЛВС будет работать некорректно, вплоть до полного отсутствия связи между устройствами

Распиновка микро USB разъема

Правильная распиновка штекера и гнезда Micro-USB разъема для подключения питания и зарядки мобильного телефона или планшета.

Схема распиновки

Назначение контактов микро-USB разъема — гнезда и штекера

Разъем USB (Universal Serial Bus) – это последовательная шина универсального назначения, наиболее распространённый проводной способ подсоединения внешних устройств к компьютеру. Данный разъем позволяет организовывать обмен данными между компьютером и видеокамерой, карт-ридером, MP3 — плеером, внешним жестким диском, смартфоном.

Заряд батареи через Микро-ЮСБ

Кроме того, по нему поступает напряжение питания 5 вольт для зарядки аккумулятора носимых гаджетов. Так как практически все современные литиевые батареи имеют рабочее напряжение 3,7 В, то идущие по Микро-ЮСБ 5 В подходят для восполнения энергии отлично. Правда не напрямую к АКБ, а через преобразователь зарядного устройства.

Полезное:  Распиновка HDMI кабеля и разъёма, схема распайки контактов

Радует, что цоколёвка разъёма одинаковая у всех производителей смартфонов — Самсунг, LG, Huaway и другие. Таким образом зарядное-адаптер 220 В от одного телефона, чаще всего подходит для заряда другого без изменения цоколёвки.

Главное преимущество Micro-USB разъема перед другими типами — возможности подключения Plug&Play устройств без необходимости перезагрузки компьютера или ручной установке драйверов. Устройства могут быть подключены во время работы компьютера и так же отсоединены, без необходимости нажимать какие-либо кнопки.

Различие Micro-USB A и B

Обратите внимание: Разъём micro содержит 5 контактов. В разъёмах типа «B» четвёртый контакт не используется

В разъёмах типа «A» четвёртый контакт замкнут с GND (минус). А для GND — пятый контакт.

  1. +5 вольт
  2. -Data
  3. +Data
  4. Не используется / Общий
  5. Общий

Способы обжима

Сетевые провода, предназначенные для соединения между собою компьютеров и разных видов сетевого оборудования. используют два варианта обжима кабеля – кроссовый и прямой.

Прямой обжим шнура применяют при изготовлении кабеля, который будет служить для подключения разных видов сетевого оборудования и клиентских устройств к компьютеру, а также для связи сетевого оборудования между собою.

Данный способ обжима – самый распространенный и часто используемый.

Кроссовый способ обжима применяется при изготовлении провода, предназначенного для соединения между собою компьютеров. При этом в коммутации не участвует дополнительное оборудование.

Реже перекрестный шнур применяют, объединяя старые в сеть через порты типа up-link.

Для изготовления прямого вида, можно использовать любую схему обжима, главное условие – оба конца кабеля обжимаются идентично. Чаще всего при создании прямого сетевого шнура используется схема 568В.

Иногда, чтобы изготовить прямой тип, можно использовать не четыре витые пары, а только две. При помощи такого кабеля можно подключить к сети две единицы компьютерного оборудования .

Такой способ обжима витой пары в RJ-45 используется в случае, если в планах нет высокого локального трафика, скорость обмена данных будет равна показателю 100 Мбит/c.

Для примера показана схема распиновки rj45, в которой участвуют зеленая и оранжевая. Для обжима иного типа, оранжевую заменяет коричневая, а зеленую – синяя. Но инструкция подключения контактов остается неизменной.

Если нужно изготовить кроссовый кабель, один конец по 568А схеме, а второй — 568В.

При изготовлении такого кабеля непременно участвуют все восемь медных жил. Если нужно изготовить кроссовера, который обеспечит скорость обмена данных между компьютерами до 1000 Мбит/c, используют особый способ обжима.

Один конец будет обжат по примеру схемы 568В, а иной конец имеет распиновку rj45 по цветам:

Данная схема обжима отличается от уже рассматриваемой нами 568А – коричневая и синяя пары, взаимно заменили друг друга, сохранив общую последовательность.

Если оба конца кабеля зажать по схеме 568В, получим прямой сетевой кабель, который подойдет для соединения ПК с коммутатором. Если один конец кабеля обжат по схеме 568В, а второй – по схеме 568А, имеем кроссовый кабель, подходящий для соединения компьютеров.

Если требуется изготовить гигабитный перекрестный кабель, то следует применить особую схему обжатия.

‘ data-post_id=»46850″ data-user_id=»0″ data-is_need_logged=»0″ data-lang=»en» data-decom_comment_single_translate=» комментарий» data-decom_comment_twice_translate=» комментария» data-decom_comment_plural_translate=» комментариев» data-multiple_vote=»1″ data-text_lang_comment_deleted=’Комментарий удален’ data-text_lang_edited=»Отредактировано в» data-text_lang_delete=»Удалить» data-text_lang_not_zero=»Поле не NULL» data-text_lang_required=»Это обязательное поле. » data-text_lang_checked=»Отметьте один из пунктов» data-text_lang_completed=»Операция завершена» data-text_lang_items_deleted=»Объекты были удалены» data-text_lang_close=»Закрыть» data-text_lang_loading=» «>

1 комментарий

Мне попалась витуха для внешней прокладки, не получается ее обжать обычным коннектором и инструментом, какие есть еще выходы из ситуации?

RJ 45 распиновка коннектора — как обжать кабель витая пара на 8 и 4 провода

Чтобы было описание в стать более правильным и понятным все читателям, то далее в тексте будем пользоваться обеими аббревиатурами RJ45 и 8P8С подразумевающими коннектор, который применяется для оконцовки интернет кабеля «витая пара».

  • Кабель «витая пара» на две или четыре пары,
  • кримпер для обжима 8P8C,
  • модульный разъем RJ-45 (8P8C).

Подготовка кабеля «витая пара» к оконцовке коннектором

Внутри этого кабеля, под изоляционной оболочкой находится капроновая нить. Она предназначена для облегчения разделки провода, без повреждения тонких проводков. Если сделать небольшой надрез на изоляции, то тогда можно будет потянуть за эту нить вниз, тем самым она разорвет оболочку. Разрывать оболочку нужно не более 30 мм, и потом просто отрезать ненужное.

Вообще то пользоваться дешевым инструментом для разделки изоляционной оболочки нудно очень осторожно. Дело в том, что они не редко наносят повреждение изоляции внутренним проводникам

Если имеются в наличии фирменные, высококачественные кримперы, то это уже другое дело.

RJ-45 распиновка по цветовому признаку на восемь проводов (четыре пары до 1000 Мбит/с)

Есть две схемы оконцовки провода разъемом:

  • От компьютера к компьютеру. Такой вариант распайки дает возможность создать напрямую сеть из двух компьютеров. Однако,если домашняя сеть состоит из более, чем двух компьютеров, то такую схему использовать не получится.
  • От компьютера к сетевому свитчу
Распиновка коннектора для домашней сети, состоящей из более двух компьютеров:
  1. Для этого нужно раскрутить каждую пару проводов, таким образом, как показано на картинках ниже:

Выпрямляем проводники в плоскости, а теперь нужно укоротить их, оставив длину всего 10 мм.

Возмите веер проводов в одну руку так, чтобы бело-оранжевый провод был крайний слева, а коричневый справа. На всякий случай еще раз проверьте правильность расположение проводников, согласно приведенной выше схемы.
Возьмите разъем 8P8C в другую руку, фиксатор должен быть в нижнем положении, и поместите проводники внутрь коннектора. При этом следите за тем, чтобы каждый провод лег в предназначенное для него место.

На этом шаге помещаем коннектор в кримпер (если нет такого инструмента, смотрите ниже видео, как обойтись без кримпера). Вставляем провод до самого конца, так чтобы он уперся в переднюю стенку модуля и хорошенько сдавливаем обжим.
С другим концом провода выполняем идентичные действия.

Распиновка RJ-45 (8P8C) по цвету на две пары до 100 Мбит/с

  1. Подготовка кабеля «витая пара» к оконцовке коннектором, так как написано выше:
  2. Раскручиваем свитые пары проводов и устанавливаем согласно схеме:

Возможно имеющийся у вас кабель «витая пара» будет иметь другую окраску внутренних проводников. В таком случае, нужно применить своеобразную логику. То-есть, начинаем делать чередование:

1. бело-;
2. ;
3. бело-;
4. без провода,
5. без провода,
6. ;
7. без провода,
8. без провода,

Здесь принципиально то, чтобы с двух сторон провода, начиная от 1-й и до 8-й контактной площадки схема должна быть абсолютно идентична.

Возьмите провода в одну руку таким образом, чтобы бело-оранжевый проводник был слева от вас, а коричневый справа. (см. картинку выше)
Возмите такой-же модульный соединитель 8P8C в другую руку так, чтобы его фиксатор находился внизу.
Данный разъем рассчитан на восемь проводов, поэтому контакты 4,5,7,8 остаются незадействованными. Помещаем проводники в контактные места коннектора 1,2,3,6, так как показано в схеме пункта 2.

Здесь опять нужно проверить верность установки проводов.
Помещаем коннектор в кримпер и делаем оконцовку кабеля разъемом 8P8C.
Все эти действия нужно повторить в точности и с другим концом кабеля.

Как разделать и обжать кабель «витая пара»

Рогатка для прикормки своими руками

Для прикормки рыбы на участках с удалённостью более 30 м удобней использовать специальные рогатки. Они делятся на две большие группы:

  • рогатки, которые используются для заброса рассыпчатого корма,
  • рогатки, с помощью которых забрасывают различные прикормочные шарики большего веса.

Еще одним интересным способом заброса бойлов являются трубки «Кобры». Их преимущества в дальности и точности метания бойлов. Ознакомиться с данными метательными трубками вы можете в статье «Кобра для бойлов».

Обжим витой пары

Под обжимом витой пары подразумевают процедуру закрепления специальных разъемов, расположенных на конце шнура.

В качестве разъемов обычно используют 8-контактные коннекторы 8P8C, известные большинству из нас под названием RJ-45. Разъемы могут быть двух видов:

  • неэкранированные – предназначенные для провода UTP;
  • экранированные – для кабелей FTP или STP.

К выбору коннектора нужно отнестись весьма внимательно, часть из них используются только профессионалами, ведь для их установки нужны знание, опыт и сноровка.

Обратите внимание! Лучше не покупать коннекторы вместе со вставкой – их предназначение, разработано специально для мягких и, в частности, многожильных проводов, и использовать их для закрепления твердого медного кабеля очень неудобно. С коннектором несложно разобраться самостоятельно, его конструкция достаточно проста и понятна – внутри устройства имеется 8 углублений-канавок (для каждой медной жилы шнура), вверху которых имеются металлические контакты

С коннектором несложно разобраться самостоятельно, его конструкция достаточно проста и понятна – внутри устройства имеется 8 углублений-канавок (для каждой медной жилы шнура), вверху которых имеются металлические контакты.

Чтобы правильно определить нумерацию контактов, нужно коннектор повернуть так, чтобы контакты расположились вверху, защелкой к себе.

При этом напротив будет находиться входной разъем. В таком положении контакт №1 будет справа, а № 8, соответственно, слева.

Нумерация — это важная информация, при выполнении процедуры обжима, поэтому обязательно запомните, как правильно определять номера контактов. это поможет правильно закрепить провод и установить соединение.

Различают пару схем для распределения: EIA/TIA-568А и EIA/TIA-568B. Отличие между схемами заключается в расположении жил. Так как все четыре пары жил, свитых внутри шнура, имеют изоляцию разного цвета, то повторить схему соединения самостоятельно под силу всем.

Важно! Укладку всегда начинаем с первого контакта к восьмому. Цветовое расположение жил в схеме 568A:

Цветовое расположение жил в схеме 568A:

Цветовое расположение жил в схеме 568В:

Данная таблица пригодится, если нужно установить соединение между роутером и компьютером.

Как обжать кабель интернет своими руками

Осуществить распиновку провода связи своими руками довольно просто. Для этого потребуется всего несколько предметов, найти и приобрести их можно в ближайшем компьютерном магазине. Также необходимо знать параметры своего сетевого оборудования, которое необходимо соединить. Так как тип обжима (прямой или перекрестный) выбирается в зависимости от того, поддерживается ли Auto-MDIX.

Инструменты и принадлежности

Для выполнения обжима витой пары из восьми жил вручную необходимо наличие следующих инструментов:

  1. специальных клещей ;
  2. шлицевой отвертки;

Фото: инструмент для обжима витой пары (кримпер)

кусачек;
канцелярского или монтажного ножа.

Также помимо самого инструмента желательно запастись несколькими коннекторами, на случай, если первая попытка будет неудачной.

Порядок выполнение работы

Сам процесс не представляет собой ничего сложного, важно лишь соблюдать порядок действий:

верхний слой изоляции разрезается вдоль приблизительно на длину 3 см – при помощи канцелярского или монтажного ножа

Важно не повредить отдельные проводки – это может привести к возникновению проблем со связью;

Фото: зачистка проводов

после этого необходимо каждый из 8-ми проводов аккуратно отвести в сторону;
все жилы разбираются по порядку так, как они должны быть обжаты в коннекторе;

Фото: Готовый кабель

коннектор имеет специальные желобки, в них и следует вставлять каждую жилу по порядку.

Когда все выше перечисленные операции завершены, необходимо выполнить опрессовку. Сделать это можно как при помощи специальных клещей, так и при помощи обычной шлицевой отвертки.

Фото: Опрессовка вытой пары

Проверка кабеля

Осуществить проверку обжатой витой пары довольно просто при помощи мультиметра, установленного в режим прозвонки. Необходимо контактными щупами соединять жилы по цветам – все они должны хорошо прозваниваться. Если звукового сигнала не слышно, следует дожать контакты коннектора – они неплотно прижаты к медными проводниками.

Также проверку связи можно осуществить при помощи специального прибора. Он проверяет силу передаваемого сигнала – соответственно, данное устройство позволит легко обнаружить некачественную распиновку.

Фото: аппарат проверки кабеля

Несколько советов

При работе с витой парой необходимо соблюдать некоторые правила, они дадут возможность избежать проблем со связью в дальнейшем:

  1. по возможности нужно использовать специальные колпачки, одеваемые на коннекторы – они уберегут от частого перегибания и поломки жилы;
  2. распиновку необходимо осуществлять максимально качественно – наличие плохого контакта может существенно снизить качество связи;

Фото: качественная опрессовка

следует избегать случайных повреждений изоляции – скрутки также приводят к ухудшению связи;
провода без верхнего слоя изоляции не должны выступать – это может привести к их повреждению.

Вам нужно выбрать и подключить адаптер. Подробнее в статье, WIFI адаптер для телевизора LG .

Способы, как поменять пароль на роутере. Здесь .

Обжим витой пары при помощи клещей или даже шлицевой отвертки – процесс не сложный

Важно лишь соблюдать технологию и делать все максимально аккуратно. Так как качественно обжатая витая пара – залог высокой скорости передачи данных

Поэтому прежде, чем вызывать специалиста, и платить ему деньги, стоит попробовать выполнить данную несложную операцию самостоятельно.

На сегодняшний день многожильная витая пара является самым популярным и надежным способом передать информацию через интернет или ЛВС.

Все права защищены 2017

Элементы сайта (текст, дизайн, фотографии, графика) в соответствии с частью 4 Гражданского Кодекса РФ являются объектами авторских прав и охраняются согласно Закону РФ «Об авторском праве и смежных правах».

Статья 146 Уголовного кодекса РФ предусматривает штраф в размере от двухсот до восьмисот минимальных размеров оплаты труда или лишение свободы на срок до пяти лет за незаконное использование объектов авторского права.

PRO ремонт ПК 2017 · Войти · Все права защищены Наверх

Порядок при обжимке

Видео: Монтаж витой пары

https://youtube.com/watch?v=fTk0Fj4leG8

Что такое кабель RJ45? Распиновка и типы (Patch, Crossover и др.)

Кабели CAT, широко известные как кабели RJ45, используются в LAN (локальной сети) для Интернета или передачи данных. Они доступны в различных категориях, таких как CAT5, CAT6 и т. Д. А также имеют разные типы, такие как прямой кабель (соединительный кабель) и перекрестный кабель.

В этой статье мы подробно обсудим кабель RJ45. Мы также увидим различные типы кабелей Ethernet и рассмотрим скорости, поддерживаемые различными кабельными стандартами.

Содержание

  1. Что такое кабель RJ45? (кабель Ethernet)
  2. Типы кабелей, используемых в разъемах RJ45
  3. Типы кабелей витой пары на основе стандартов проводки
  4. Какие существуют категории кабелей витой пары?
  5. RJ45 и CAT6 — это одно и то же?
  6. Применение кабелей RJ45

Что такое кабель RJ45? (кабель Ethernet)

Кабель RJ45 состоит из 8 проводов разного цвета и подключается к головке разъема. Один конец кабеля подключается к порту на вашем ноутбуке, а другой конец подключается к маршрутизатору или модему для передачи сигналов.

Кабель RJ45

Этот стандарт известен как 8P8C (8-контактный 8-контактный). 8 кабелей используются как 4 пары. Этот набор кабелей экранирован вместе как витые пары, которые известны как кабели с витой парой.

  Примечание:  Для Ethernet требуется только две пары проводов, т. е. оранжевая и зеленая для подключения к Интернету. Две другие пары, то есть синяя и коричневая, используются в качестве ISDN или телефонных соединений.

Позволяет выполнять несколько подключений с помощью одного разъема, из-за чего RJ45 изначально назывался модульным разъемом. Разъем поставляется с язычком для ориентации, который помогает в правильном подключении.

Тип кабелей, используемых в разъемах RJ45

В разъеме RJ45 используются кабели с витой парой. Эти кабели с витой парой доступны в виде неэкранированной витой пары и экранированной витой пары.

Неэкранированная витая пара (UTP)

  • Состоит из 4 пар проводов с цветовой маркировкой, скрученных вокруг друг друга. Это сделано для предотвращения электромагнитных помех и искажения сигнала.
  • Используется в домашних и офисных сетях.

Экранированная витая пара (STP)

  • Похожа на экранированную витую пару, но имеет дополнительный уровень защиты от электромагнитных помех.
  • Используется в промышленных целях.

Типы кабеля витой пары на основе стандартов проводки

Кабель Ethernet может быть подключен с использованием двух разных стандартов проводки, т. е. 568A и 568B. Разница между этими двумя стандартами заключается в порядке расположения пар внутри кабеля. На основании этих стандартов различают два типа витой пары:

Прямой кабель (соединительный)

Когда два конца кабеля Ethernet соединены с использованием одного и того же стандарта (либо 568A, либо 568B), такой кабель называется прямым или соединительным кабелем. Обычно используется для соединения двух разнородных устройств. Например ноутбук к модему.

Распиновка прямого кабеля RJ-45

Распиновка прямого кабеля RJ-45

Как видно на рисунке выше, оба разъема на концах кабеля имеют одинаковый стандарт (здесь показан T568-B).

Перекрестный кабель

Когда два конца кабеля Ethernet соединены с использованием противоположных стандартов (один конец 568A, а другой конец 568B), такой кабель называется перекрестным. Обычно он используется для соединения двух одинаковых устройств вместе. Например ноутбук к другому ноутбуку.

Распиновка прямого кабеля RJ-45

Распиновка перекрестного кабеля RJ-45

Как видно на рисунке выше, оба разъема на концах кабеля имеют разные стандарты. Одна сторона кабеля подключается по стандарту T568-B, а другая — по стандарту T568-A.

Какие существуют категории кабелей с витой парой?

В витой паре используются пять основных категорий: CAT3, CAT5, CAT6, CAT7 и CAT8. Из них провода CAT5 и CAT6 обычно используются с разъемами RJ45. Разница в категориях заключается в максимальной скорости, которую они могут развивать без каких-либо помех. В таблице ниже указана максимальная скорость, обеспечиваемая каждой категорией.

5555555555551 100093
Категория Максимальная скорость
CATEGORY 3 (CAT3) 10 Mbps
CATEGORY 5 (CAT5) 100 Mbps
CATEGORY 5e (CAT5e) 1 Gbps (Enhanced)
CATEGORY 6 ( CAT6) 1 Гбит / с (10 Гбит / с, если используется с кабелем длиной менее 100 метров)
Категория 6E (CAT6E) 10 Гбит / с (Augmented)
Категория 7 (CAT7)593
Категория 7 (CAT7)555551 100093
7 (CAT7)
7 (CAT7)85555555559
7 (CAT7)555555559 10.
7. Добавлено экранирование проводов)
КАТЕГОРИЯ 8 (CAT8) 40 Гбит/с (расстояние до 30 метров)
Максимальная скорость для различных категорий кабелей

Являются ли RJ45 и CAT6 одинаковыми?

Нет, RJ45 и CAT6 — это не одно и то же. RJ45 — это разъем, а CAT6 (КАТЕГОРИЯ 6) — это модель кабелей с витой парой. Но кабели CAT обычно называют кабелями RJ45 или кабелями Ethernet.

Применение кабелей RJ45

Кабели RJ45 обычно используются в соединениях Ethernet. Тем не менее, они полезны и для других приложений. Например: 9

  • Измерительные системы
  • Контроль качества
  • Системы контроля качества Категории ИС и КОМПОНЕНТЫ, Порты/USB

    Ethernet Подключение RJ45, схема разводки и схема разводки кабелей @ pinoutguide.com

    В настоящее время Ethernet является наиболее распространенным сетевым стандартом для связи по LAN (локальной сети). Кабель Ethernet, используемый для подключения разъема RJ45 сетевой карты к концентратору, коммутатору или сетевой розетке. Кабель называется вайпом, патч-кордом, прямым кабелем.

    Существует несколько спецификаций Ethernet-соединения RJ-45 по витой паре: самое старое 10 Мбит (Ethernet), старое, но все еще используемое 100 Мбит (Fast Ethernet), современное 1 Гбит (Gigabit Ethernet) или новейшее 10 Гбит Ethernet. Кабель Ethernet для любого из этих интерфейсов можно легко обжать самостоятельно.

    Ethernet официально стандартизирован стандартом IEEE 802.3. Первоначально он был разработан корпорацией Xerox в сотрудничестве с DEC и Intel в 1976 году.0029 RJ-45, соединение ) работает со скоростью 10 Мбит, 100 Мбит, 1 Гбит или 10 Гбит в секунду. Ethernet использует шину (очень старый коаксиальный кабель) или звездообразную топологию (стандартный кабель UTP с разъемами RJ-45).

    Разъем Ethernet RJ45 и кабель

    Почти в каждой сети Ethernet используется кабель неэкранированной витой пары (UTP) с разъемами RJ-45. Широко используются кабели категории 5 (CAT5), категории 5e или категории 6 (CAT6), но доступны и другие варианты. EIA/TIA определяет разъемы RJ-45 — правильно называемые 8P8C — (ISO 8877) для кабеля UTP (неэкранированная витая пара).

    100BASE-TX (IEEE 802.3u) был представлен в 1995 году и оставался самой быстрой версией Ethernet до появления Gigabit Ethernet. Он работает с данными UTP или оптоволоконным кабелем в топологии проводной шины типа «звезда», аналогичной 10BASE-T, где все кабели подключены к концентратору. Устройства, подключенные к Fast Ethernet RJ-45, как правило, обратно совместимы с существующими системами 10BASE-T. Длина сегмента кабеля 100BASE-T ограничена 100 метрами. 100BASE-TX проходит по двум парам проводов внутри кабеля категории 5 или выше. Как и в 10BASE-T, активные пары в стандартном соединении подключаются к контактам 1, 2, 3 и 6.

    1000BASE-T (также известный как IEEE 802.3ab) — это стандарт для Gigabit Ethernet по медной проводке. Для подключения Gigabit RJ45 требуется кабель как минимум категории 5 (такой же, как 100BASE-TX), но также может использоваться кабель категории 5e (улучшенная категория 5) или кабель категории 6, что часто рекомендуется. 1000BASE-T требует присутствия всех четырех пар и гораздо менее терпим к плохо проложенной проводке, чем 100BASE-TX.

    10GBASE-T (IEEE 802.3an-2006) – это стандарт, выпущенный в 2006 году для обеспечения соединений со скоростью 10 Гбит/с по неэкранированной или экранированной витой паре на расстоянии до 100 метров. Кабель категории 6a требуется для достижения полного расстояния, а кабель категории 6 может достигать расстояния 55 метров. Кодирование линии, используемое 10GBASE-T, является основой для более медленного стандарта 2,5GBASE-T и 5GBASE-T, реализующего соединение со скоростью 2,5 или 5,0 Гбит/с по существующим кабелям категории 5e или 6. Кабели, которые не будут надежно работать с 10GBASE-T, могут успешно работать с 2,5GBASE-T или 5GBASE-T, если они поддерживаются с обеих сторон.

    Распиновка подключения Ethernet RJ45

    Существует два стандарта подключения сетевого кабеля RJ45: EIA/TIA 568A и EIA/TIA 568B. Оба правильны. Вы можете использовать любой из них для обжима сетевого кабеля Ethernet RJ45.

    Штифт Имя сигнала Описание цвет провода кабеля Имя Штифт
    1 ТХ+_D1 Передача данных+ Белый с зеленой полосой
    ТХ+_D1 1
    2 ТХ-_D1 Передача данных — Зеленый с белой полосой или сплошной зеленый
    ТХ-_D1 2
    3 RX+_D2 Получение данных+ Белый с оранжевой полосой
    RX+_D2 3
    4 БИ+_D3 Двунаправленный+ Синий с белой полосой или сплошной синий
    БИ+_D3 4
    5 БИ-_Д3 Двунаправленный- Белый с синей полосой
    БИ-_Д3 5
    6 RX-_D2 Получение данных — Оранжевый с белой полосой или сплошной оранжевый
    RX-_D2 6
    7 БИ+_D4 Двунаправленный+ Белый с коричневой полосой
    БИ+_D4 7
    8 БИ-_Д4 двунаправленный- Коричневый с белой полосой или сплошной коричневый
    БИ-_Д4 8
    Штифт Имя сигнала Описание цвет провода кабеля Имя Штифт
    1 ТХ+_D1 Передача данных+ Белый с оранжевой полосой
    ТХ+_D1 1
    2 ТХ-_D1 Передача данных — Оранжевый с белой полосой или сплошной оранжевый
    ТХ-_D1 2
    3 RX+_D2 Получение данных+ Белый с зеленой полосой
    RX+_D2 3
    4 БИ+_D3 Двунаправленный+ Синий с белой полосой или сплошной синий
    БИ+_D3 4
    5 БИ-_Д3 Двунаправленный- Белый с синей полосой
    БИ-_Д3 5
    6 RX-_D2 Получение данных — Зеленый с белой полосой или сплошной
    RX-_D2 6
    7 БИ+_D4 Двунаправленный+

    Белый с коричневой полосой

    БИ+_D4 7
    8 БИ-_Д4 Двунаправленный- Коричневый с белой полосой или сплошной коричневый

    БИ-_Д4 8

    Примечание:  Очень важно, чтобы для контактов 1 и 2 использовалась одна пара; 3 и 6, 4 и 5, 7 и 8. В противном случае производительность ухудшится.

    Прокладка кабеля Ethernet проста. У вас должно быть несколько разъемов RJ-45, кабель UTP, обжимной инструмент для модульных разъемов Rj-45 и рука. Кабель Ethernet, разъемы и обжимной инструмент для разъемов можно приобрести в местном компьютерном магазине или в большинстве электротехнических центров.

    Стяните кабель с катушки до нужной длины и обрежьте.

    Внутри кабеля Ethernet есть 8 проводов с цветовой маркировкой. Они скручены в 4 пары проводов. Один провод в паре однотонный, а другой преимущественно белый с цветной полосой. Начните с одного конца и снимите оболочку кабеля (около 2-3 см) с помощью стриппера или ножа. Изоляция жил кабеля должна оставаться неповрежденной!

    Раскрутите пары и расположите провода в правильном порядке (см. распиновку EIA/TIA 568B или EIA/TIA 568A выше). Расправьте провода и обрежьте концы проводов, оставив примерно 12-14 мм длины провода. Проверьте правильность порядка, ровность и плотность жгута проводов.

    Возьмитесь за разъем RJ-45 (защелкните вниз) и осторожно вставьте провода в разъем.

    Каждый провод должен быть вставлен как можно глубже (до передней части разъема RJ45).

    Еще раз проверьте порядок проводов. Аккуратно держите провод и крепко обожмите RJ-45 с помощью обжимного инструмента для модульных разъемов.

    Повторите вышеописанное для второго разъема RJ45 кабеля.

    Вот и все. Проверьте кабель Ethernet.

    Что делать, если кабель Ethernet не работает?

    Проверьте следующее:

    Выровняли ли вы провода в правильном порядке на обоих концах кабеля? Контакт 1 разъема подключен бело-оранжевым (EIA/TIA 568A) или бело-зеленым (EIA/TIA 568B) проводом на обоих концах кабеля?

    Если нет, отрежьте разъем и повторите вышеуказанные шаги с НОВЫМ разъемом RJ45.

    Вы плотно прижали все металлические контакты разъема RJ45?

    Еще раз плотно обжать разъем обжимным инструментом.



    В настоящее время существует четыре наиболее распространенных стандарта Ethernet для неэкранированной витой пары:

    Медный кабель
    Имя Скорость Стандартный Используемые провода Комментарии
    10БАСЭ-Т 10 Мбит/с 802.3i 2 пары: контакты 1,2,3,6 Проходит по четырем проводам кабеля категории 3 или 5.
    100BASE-TX 100 Мбит/с 802.3у 2 пары: контакты 1,2,3,6 CAT5 с двумя витыми парами.
    1000БАСЭ-Т 1000 Мбит/с 802.3ab 4 пары: контакты 1,2,3,4,5,6,7,8 Кабель не ниже категории 5, при этом настоятельно рекомендуется медный кабель категории 5e с четырьмя витыми парами. Каждая пара используется в обоих направлениях одновременно
    10GBASE-T 10000 Мбит/с 802. 3an 4 пары: контакты 1,2,3,4,5,6,7,8 Используется кабель категории 6a.

    Длина кабеля Ethernet UTP:

    Длина кабеля каждого сегмента сети может достигать 100 метров, хотя некоторые производители микросхем заявляют о 150 метрах. Автосогласование является обязательным требованием для использования 1000BASE-T в соответствии со стандартом. Некоторые драйверы устройств позволяют принудительно включить полный дуплекс со скоростью 1000 Мбит/с, чтобы устранить проблемы с автосогласованием.

    Сетевые кабели UTP

    Кабель категории 5, широко известный как Cat 5 , представляет собой кабель типа неэкранированной витой пары, предназначенный для обеспечения высокой целостности сигнала. С введением в 2001 году стандарта TIA/EIA-568-B для соединения RJ-45 спецификация кабелей категории 5 устарела и заменена спецификацией категории 5e.

    Первоначальная спецификация кабеля категории 5 была определена в ANSI/TIA/EIA-568-A с уточнениями в TSB-95. В этих документах указаны рабочие характеристики и требования к испытаниям для частот до 100 МГц. Кабель категории 5 включал четыре витые пары в одной оболочке кабеля. Чаще всего он использовался для сетей со скоростью 100 Мбит / с, таких как 100BASE-TX Ethernet, хотя IEEE 802.3ab определил стандарты для 1000BASE-T — гигабитного Ethernet по кабелю категории 5. Кабель категории 5 обычно имел три витка на дюйм каждой витой пары медных проводов калибра 24 внутри кабеля. Скручивание кабеля снижает электрические помехи и перекрестные помехи.

    Кабель Cat 5e — это усовершенствованная версия Cat 5, в которой добавлены спецификации для перекрестных помех на дальнем конце, обычно используемых для Gigabit Ethernet. Кабель Cat 5e не обеспечивает большую длину кабеля для сетей Ethernet: длина горизонтальных кабелей по-прежнему ограничена максимальной длиной 90 м. Эксплуатационные характеристики кабеля категории 5e и методы испытаний определены в TIA/EIA-568-B.2-2001.

    Кабель категории 6, обычно называемый Cat 6 , представляет собой стандартизированный кабель с витой парой для Ethernet и других сетевых физических уровней, который обратно совместим со стандартами кабелей категорий 5/5e и 3. По сравнению с Cat 5 и Cat 5e, Cat 6 имеет более строгие требования к перекрестным помехам и системному шуму. Стандарт кабеля также определяет производительность до 250 МГц по сравнению со 100 МГц для категорий 5 и 5e. Принимая во внимание, что кабель категории 6 имеет уменьшенную максимальную длину до 55 метров при использовании для 10GBASE-T, 9Кабель 0029 категории 6A характеризуется частотой 500 МГц и имеет улучшенные характеристики внешних перекрестных помех, что позволяет использовать 10GBASE-T на том же максимальном расстоянии 100 метров, что и предыдущие варианты Ethernet.

    Инструкции по подключению к сети

    РАЗЪЕМ RJ-11 (ТЕЛЕФОН)



    На рис. 1 показана схема подключения разъема RJ-11 со стороны вилки. Схема показана с «зажимом-крючком» на нижней стороне. Типичный разъем RJ-11 имеет шесть клемм. Обычно используются только четыре средних контакта. Домашняя телефонная проводка POTS (обычная старая телефонная служба) обычно состоит из двух пар проводов, предназначенных для двух отдельных телефонных линий. Центральные контакты (красный и зеленый) содержат первую телефонную линию. Обратите внимание, что телефонные системы для предприятий могут быть подключены по-разному.


    РАЗЪЕМ RJ-45 (ДАННЫЕ)



    На рис. 2 показана схема подключения разъема RJ-45 со стороны вилки в соответствии со стандартами T-568B. Стандарт Т-568Б является наиболее используемым. Схема подключения показана с «зажимом-крючком» на нижней стороне. Настенная розетка может быть подключена в другой последовательности, потому что провода могут пересекаться внутри розетки. Разъем должен иметь схему подключения или обозначенные номера/цвета контактов, соответствующие цветовому коду, приведенному ниже. При подключении штекера или вилки RJ-45 помните, что «скручивание» должно располагаться как можно ближе к розетке (гнездо или вилка). Это обеспечит соответствие стандартам проводки Ethernet.

    СПЕЦИФИКАЦИЯ Т-568Б



    PIN-код № ЦВЕТ ПАРА # НАЗВАНИЕ
    1 белый/оранжевый 2 Передача данных +
    2 оранжевый 2 Передача данных —
    3 белый/ зеленый 3 Получение данных +
    4 синий 1 не используется
    5 белый/ синий 1 не используется
    6 зеленый 3 Получение данных —
    7 белый/ коричневый 4 не используется
    8 коричневый 4 не используется



    (Четные номера контактов всегда сплошные. Нечетные номера контактов — белые/полосатые.)

    Только для справки, в приведенной ниже таблице показана схема подключения в соответствии со стандартами T-568A. Обязательно придерживайтесь ЛИБО стандарта T-568B или T-568A. Не смешивайте различные спецификации электропроводки в рамках одной и той же электропроводки.









    СПЕЦИФИКАЦИЯ Т-568А



    PIN-код № ЦВЕТ ПАРА # НАЗВАНИЕ
    1 белый/зеленый 3 Получение данных +
    2 зеленый 3 Получение данных —
    3 белый/оранжевый 2 Передача данных +
    4 синий 1 не используется
    5 белый/ синий 1 не используется
    6 оранжевый 2 Передача данных —
    7 белый/ коричневый 4 не используется
    8 коричневый 4 не используется



    КРОССОВЕРНЫЙ КАБЕЛЬ



    В некоторых приложениях может потребоваться перекрестный кабель. Чаще всего перекрестный кабель используется для соединения двух концентраторов. Перекрестный кабель «пересекает» передачу и прием данных. Контакты 1 и 3 перекрещиваются, а контакты 2 и 6 перекрещиваются. Чтобы построить кабель CROSSOVER, просто подключите одну сторону в соответствии со спецификацией T-568 9.0029 B , а другую сторону проволокой согласно T-568 A .


    БЛОК 110 / БЛОК 66 РАЗБИВКА



    Пробивки выполняются парами по порядку, сначала белополосный провод, затем цветной.

    • Пара 1 белый/синий — Синий
    • Пара 2 белый/оранжевый — оранжевый
    • Пара 3 белый/зеленый — зеленый
    • Пара 4 белый/коричневый – Коричневый

    Обязательно приобретите универсальный инструмент, который отрезает, зачищает и заделывает концы кабелей RJ11 и RJ45.

  • alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
