Схема подключения переменного резистора

Подключение переменного резистора или как подключить переменный резистор. Многие люди не знают, как подключить переменный резистор. И так начнем все очень просто. Переменный резистор изображен на рисунке 1.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Какие бывают переменные резисторы?
• Совет 1: Как подключить переменный резистор
• Подключение переменного резистора
• Подключение потенциометра к Ардуино
• Как подключить регулятор громкости к источнику сигнала и усилителю
• Primary Menu
• Переменные и подстроечные резисторы. Реостат.
• Как правильно подключить переменный резистор ИЛИ КАКОЙ ИМЕННО

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: КАК СДЕЛАТЬ РЕГУЛЯТОР ГРОМКОСТИ И ПОДКЛЮЧИТЬ ЕГО

Какие бывают переменные резисторы?

Если посмотреть на всё изобилие радиокомпонентов, которые используются в промышленности и радиолюбителями, то нетрудно заметить, что некоторые радиодетали могут изменять величину своего основного параметра. К таким элементам относятся переменные и подстроечные резисторы, сопротивление которых можно менять. Переменных резисторов выпускается очень большой ассортимент, как для обычных электронных схем, так и для схем использующих микромонтаж.

В первом случае на керамический стержень наматывается константановая или манганиновая проволока. Вдоль проволочной обмотки перемещается ползунковый контакт. За счёт этого меняется сопротивление между подвижным контактом и одним из крайних выводов проволочной обмотки. Во втором случае на подковообразную пластину из диэлектрика наносится резистивная плёнка с определённым сопротивлением, а ползунок перемещается вращением оси. Резистивная плёнка — это тонкий слой углерода проще говоря, сажи и лака.

Поэтому в описании к конкретной модели резистора в пункте тип проводника обычно пишут «углеродистое» или «углерод». Естественно, в качестве материала резистивного слоя могут применяться и другие материалы и вещества. Подстроечные резисторы в отличие от переменных рассчитаны на гораздо меньшее число циклов перемещения подвижной системы ползунка. Максимальное число для некоторых экземпляров, например, для высоковольтного резистора НРА вообще ограничено Этот параметр называют износоустойчивостью.

При превышении этого количества надёжная работа не гарантируется. Поэтому применять подстроечные резисторы взамен переменных строго не рекомендуется — это сказывается на надёжности устройства. Давайте взглянем на устройство тонкоплёночного переменного резистора марки СП1.

На рисунке вы видите реальный переменный резистор, сопротивление которого 1 МОм 1 Ом. А вот его внутреннее устройство снята защитная крышка.

Тут же на рисунке указаны основные конструктивные части. Четвёртый вывод, который виден на первом изображении — это вывод металлической крышки, который служит электрическим экраном и обычно присоединяется к общему проводу GND. Подстроечный резистор имеет схожее конструктивное исполнение. Вот взгляните. На фото подстроечный резистор СПб кОм. Подстройка сопротивления осуществляется регулировочной отвёрткой. Для этого в конструкции резистора предусмотрен паз. Теперь, когда мы разобрались с устройством переменных и подстроечных резисторов, давайте узнаем, как они обозначаются на принципиальной схеме.

Как видим, оно состоит из обозначения обычного постоянного резистора и «отвода» — стрелочки. Стрелка с отводом символизирует средний контакт, который мы и перемещаем по поверхности из намотанного на каркас высокоомного провода или тонкоплёночному покрытию.

Рядом с графическим изображением ставится буква R с порядковым номером в схеме. Также рядом указывается номинальное сопротивление например, k — кОм. Если переменный резистор включен в схему реостатом подвижный средний вывод соединён с одним из крайних , то на схеме он может указываться с двумя выводами на изображении это R2.

На зарубежных схемах переменный резистор обозначается не прямоугольником, а зигзагообразной линией. На картинке это R3. Используется в недорогой переносной аппаратуре. Сам переменный резистор, как правило, используется в цепи регулирования громкости звука, а поскольку он физически но не электрически!

До широкого внедрения цифровой регулировки громкости, такие комбинированные резисторы активно применялись в переносных радиоприёмниках. На фотографии чётко видна конструкция выключателя, который замыкает свои контакты при повороте дискового регулятора. Часто использовался в аудиоаппаратуре советского производства например, в переговорных устройствах, радиоприёмниках и пр.

Также в электронике применяются сдвоенные или объединённые переменные резисторы. У них подвижный контакт конструктивно объединён, и его перемещением можно менять сопротивление у двух или нескольких переменных резисторов одновременно. Такие резисторы частенько применялись в аналоговой аудиоаппаратуре как регулятор стерео баланса или один из резисторов многополосного эквалайзера.

Число сдвоенных резисторов в эквалайзере высокого класса может достигать В первом квадрате показано обозначение сдвоенного переменного резистора R1. Во втором показано условное изображение на схеме счетверённого переменного резистора. Обратите внимание на буквенную маркировку R1. На принципиальных схемах объединённые резисторы обозначаются с использованием соединяющей пунктирной линии.

Этим указывается то, что их подвижные контакты механически объединены на валу одной ручки-регулятора. Подстроечный резистор на схеме обозначается аналогично переменному за одним исключением — у него нет стрелочки.

Это говорит нам о том, что регулировка сопротивления производится либо единоразово при настройке электронной схемы, либо очень редко при профилактических работах.

Для того чтобы иметь представление обо всём многообразии переменных и подстроечных резисторов ознакомимся с фотографиями. Обычный переменный резистор широкого применения. Хорошо заметен тип: СП4 — 1 , мощность 0,25 Ватт, сопротивление кОм. Этот тип очень надёжный, так как он выпускался для оборонной аппаратуры.

А это подстроечные резисторы СПб. Резисторы СПб предназначены для перпендикулярной установки на печатную плату, а мощность их составляет 0, Вт. Имеют линейную А функциональную характеристику. Как видим, их конструкция весьма добротна и надёжна. Малогабаритный подстроечный резистор, который впаивается непосредственно в печатную плату бытовой аппаратуры.

Он имеет очень маленькие размеры и на некоторых платах распаивается до десятка ему подобных. На фото ниже показаны подстроечные резисторы СПа справа мощностью 0,5 Вт.

Материал резистивного слоя — металлокерамика. Так как его корпус является открытым, то на поверхность оседает пыль, конденсируется влага, что и сказывается на надёжности такого изделия. Материал проводника — металлокерамика, а мощность невысока — около 0, Вт.

Подстройка таких резисторов осуществляется отверткой из диэлектрика во избежание короткого замыкания. В бытовой электронной аппаратуре найти их довольно легко. Резисторы РП на фото справа и РП слева.

Для подстройки сопротивления резисторов РП может потребоваться специальная отвёртка. Если приглядется, то паз под отвёртку имеет шестигранную форму. В отличие от СП такие резисторы имеют защищённый корпус. Это положительно сказывается на их надёжности. Его корпус сделан просторным, чтобы к проводящему проволочному слою был приток воздуха для охлаждения.

Если перевернуть резистор, то можно детально разглядеть его устройство в том числе и изоляционную планку на которой намотан высокоомный проводник. Достаточно редкий экземпляр подстроечного резистора НРА. Ещё не так давно они стояли во всех кинескопных телевизорах и были завязаны в цепи регулировки высокого напряжения.

Его сопротивление 68 МОм. Из телевизора я его, собственно, и вытащил, чтобы сфоткать и показать вам. Сам по себе НРА является набором керметных резисторов. Его рабочее напряжение В это 8,5 киловольт!!! Номинальная мощность — 4 Вт. Почему регулировочный резистор НРА называют набором резисторов? Да потому, что он состоит из нескольких.

Его внутренняя структура соответствует схеме из 3-ёх отдельных резисторов. В современных кинескопных телевизорах они встраиваются прямо в ТДКС Трансформатор диодно-каскадный строчный. В аудиоаппаратуре с аналоговым управлением часто применяются движковые регулировочные резисторы. Их ещё называют ползунковыми.

Они широко использовались в электронных приборах для регулировки яркости, контрастности, громкости, тембра и др. Вот взгляните на их конструкцию. Далее на фото показан ползунковый переменный резистор СПа.

Из маркировки следует, что мощность его составляет 0,5 Вт, а функциональная характеристика соответствует линейной зависимости буква А. Сопротивление — 1кОм. Также как и переменные резисторы с круговой движковой системой, ползунковые могут быть сдвоенные, например резистор СПб самый нижний на первом фото. В его составе два переменных резистора с общим подвижным контактом. Очень часто, особенно в специальной аппаратуре, применялись очень удобные и одно время совершенно дефицитные проволочные многооборотные подстроечные резисторы.

Выводы так же были жёсткие для впайки в уже готовые гнёзда, или выполненные из гибкого провода МГТФ, чтобы их можно было распаять в любые точки платы. От нуля до максимального сопротивления регулировочный винт под отвёртку нужно было повернуть ровно 40 раз. Этим достигалась очень высокая точность установки параметров схемы. На фото показан многооборотный подстроечный резистор СПА.

Изменение сопротивления производится круговым перемещением подвижной контактной системы через червячную пару. За 40 полных оборотов можно изменить его сопротивление от минимального до максимального значения.

Совет 1: Как подключить переменный резистор

Регистрация Вход. Ответы Mail. Вопросы — лидеры Не взлетает квадрокоптер 1 ставка. Перестал работать Mi band 4 1 ставка. Роботы уничтожат ваши рабочие места?

Схемы Включения Подстроечного (Переменного) Резистора . Подключение по схемам, обозначенным в вопросе, эквивалентно.

Подключение переменного резистора

Многие начинающие радиолюбители и экспериментаторы, собрав простой самодельный усилитель или же подключая одно аудио-устройство к другому, задаются вопросом: Как сделать чтобы можно было регулировать уровень сигнала громкость , как подключить регулятор громкости? Здесь мы рассмотрим простейшие регуляторы громкости на основе переменных резисторов. Данные схемы очень просты и их часто используют как начинающие радиолюбители, так и опытные мастера. Как подключить регулятор громкости к усилителю или другому аудиоустройству — схема и примеры. Как видим, для того чтобы собрать регулятор громкости для одного канала моно-режим, моно — значит 1 нужен обычный переменный резистор, его сопротивление должно быть 47 кОм или кОм, до кОм. Для синхронной одновременной регулировки громкости двух каналов стерео необходимо использовать сдвоенный переменный резистор, каждая секция которого имеет сопротивление 47 кОм или кОм, до кОм. Если же вам нужно отдельно регулировать громкость для каждого из двух или более каналов, то в таком случае собираем несколько схем с одинарными переменными резисторами, как показано на схеме для варианта «моно». Как видите, все достаточно просто, главное потом при подключении не перепутать входы с выходами, а то может получиться что в положении минимальной громкости мы замкнем накоротко выход источника сигнала с землей, что в свою очередь может подпалить устройство с которого планируется получать сигнал. Будьте внимательны!

Подключение потенциометра к Ардуино

Включите JavaScript для лучшей работы сайта. В зависимости от способа подключения переменный резистор может выполнять и функции переменного резистора, и функции потенциометра делителя напряжения с изменяемыми пределами. Все зависит от схемы подключения третьего вывода этого устройства в приборе — контакта, на котором изменяется значение сопротивления. Вам понадобится. Определите с помощью технической документации или принципиальных схем, какую функцию выполняет переменный резистор в приборе регулируемое сопротивление это или потенциометр.

Сопротивление: 1 кОм Размер корпуса: 16 мм Посадочный диаметр: 6 мм Тип ручки: звездочка Вид изменения сопротивления: линейный Канал: моно Выводы: в плату, горизонтальные.

Как подключить регулятор громкости к источнику сигнала и усилителю

Если посмотреть на всё изобилие радиокомпонентов, которые используются в промышленности и радиолюбителями, то нетрудно заметить, что некоторые радиодетали могут изменять величину своего основного параметра. К таким элементам относятся переменные и подстроечные резисторы, сопротивление которых можно менять. Переменных резисторов выпускается очень большой ассортимент, как для обычных электронных схем, так и для схем использующих микромонтаж. В первом случае на керамический стержень наматывается константановая или манганиновая проволока. Вдоль проволочной обмотки перемещается ползунковый контакт.

Primary Menu

Переменный резистор, или потенциомер, представляет из себя резистор с двумя выводами, выполненный в виде пластины, с третьим подвижным контактом. При вращении ручки переменного резистора подвижный контакт перемещается вдоль пластины и сопротивление между подвижным контактом и выводами резистора изменяется. При этом в крайних положениях ручки подвижный контакт практчиески замыкается с одним из выводов резистора. В большинстве случаев переменный резистор используется в качестве регулировочного делителя напряжения, где на выводы резистора подается напряжение сигнала, а подвижный контакт выступает средним выводом делителя. При вращении ручки переменного резистора напряжение сигнала на среднем выводе будет уменьшаться от его максимального значения вплоть до нуля.

Подключение переменного резистора | all-audio.pro Подключение переменного резистора или как подключить переменный резистор. Многие люди не.

Переменные и подстроечные резисторы. Реостат.

В аппаратуре часто присутствуют подстраиваемые параметры. Для реализации используют переменный резистор. В зависимости от подключения они позволяют менять ток или напряжение в цепи. Среди радиоэлементов существуют детали, которые могут изменять свой основной параметр.

Как правильно подключить переменный резистор ИЛИ КАКОЙ ИМЕННО

На рисунке переменный резистор. Первоначально нужно знать из чего состоит тот или ной прибор. Это существенно упростит работу с ним. Каждый, кто знаком с электричеством знает, что во всех схемах обязательно используется резистор. Это специальный электрический элемент схемы, который используется для регулировки и контроля за различными техническими показателями сети. К примеру, его можно применить для того, чтобы регулировать показатель сопротивления как отдельного участка цепи, так и нескольких независимых деталей в целом.

Хитрость конструктивная: Допустим, нам надо сделать переменное сопротивление.

Большое количество людей обращаются в радиомагазины, чтобы сделать что-то своими руками. Главная задача любителей собирать радиоприемники и схемы — это создавать полезные предметы, которые будут приносить пользу не только себе, но и окружающим. Переменный резистор помогает выполнить ремонт или создать прибор, который работает от электрической сети. Когда человек имеет четкое представление об условных элементах графического отображения на схемах, тогда у него возникает проблема переноса чертежа в реальность. Требуется найти или приобрести отдельные компоненты уже готовой схемы. Сегодня есть большое количество магазинов, которые продают необходимые детали. Найти элементы можно и в старой поломанной радиоаппаратуре.

Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Но на практике используют первую схему. Потому что переменные резисторы не идеальные, и при случайном пропадании контакта ползунка с резистивной дорожкой в первом случае сопротивление цепи будет равно максимальному сопротивлению, а во втором случае будет обрыв цепи, что в ряде случаев недопустимо.

Как подключить переменный резистор для регулировки напряжения

Друзья, всем привет! В прошлой статье мы разбирались с понятием электрического тока и напряжения. Сегодняшняя статья будет не исключением, сегодня я постараюсь как можно подробнее осветить тему резисторов. Резисторы обладают сопротивление, а что такое сопротивление? Постараемся с этим разобраться.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Резистор. Резисторы переменного сопротивления
• Как работает переменный резистор и схема подключения
• Совет 1: Как подключить переменный резистор
• Потенциометры. Виды и устройство. Работа и особенности
• Как подключить переменный резистор. Схема подключения резистора переменного
• Какие бывают переменные резисторы?
• Как подключить регулятор громкости к источнику сигнала и усилителю
• Резистор. Резисторы переменного сопротивления
• Резисторы переменные, постоянные вся истина!
• Подключение переменного резистора

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: ⚡️#7 Переменные и подстроечные резисторы. Делители напряжения и тока

Резистор. Резисторы переменного сопротивления

В одной из предыдущих статей мы обсудили основные аспекты, касающиеся работы с резисторами, так вот сегодня мы продолжим эту тему. Все, что мы обсуждали ранее, касалось, в первую очередь, постоянных резисторов , сопротивление которых представляет из себя не изменяющуюся величину.

Но это не единственный существующий вид резисторов, поэтому в данной статье мы уделим внимание элементам, имеющим переменное сопротивление. Итак, чем же отличается переменный резистор от постоянного? Собственно, здесь ответ прямо следует из названия этих элементов.

Иллюстрированная статья о разборке, ремонте и переделке резисторов переменного сопротивления. На этой картинке продемонстрирован порядок полной разборки, которая может понадобиться для установки дополнительных выводов тонкомпенсации. Разобрать потенциометр типа СП-1, СП-3 ещё проще. Для этого разгибаем металлические лапки, крепящие кожух к корпусу резистора. Для удаления стопорного кольца потребуется специальный инструмент. Его можно изготовить из каких-нибудь небольших пассатижей или плоскогубцев.

Существует две конструкции резисторов СП Отличаются они наличием металлических заклёпок и экрана, закрывающего резистивный элемент. Но, разбираются они одинаково, путём срезания заклёпок или наплывов пластмассы, образовавшейся после горячей развальцовки. Инструмент можно использовать тот же, что и для разборки ползунковых потенциометров. Для замены утраченных заклёпок, при сборке потенциометров СП, можно использовать медную или алюминиевую проволоку диаметром 1,6мм, концы которой отгибаются в сторону поз.

В месте, где была оплавлена пластмасса, сверлим на глубину мм отверстия диаметром 1,6мм и вплавляем туда с помощью паяльника отрезки провода, концы которых тоже отгибаем в сторону. Но, лучше для этого использовать обычные или пустотелые заклёпки диаметром 1,6мм и длиной мм поз.

Если несколько ползунковых потенциометров расположены в ряд, и на изгиб проволоки недостаточно места, то проволоку можно расклепать.

Для добавления выводов тонкомпенсации, потенциометр нужно разобрать и к уже имеющимся отверстиям приклепать дополнительные выводы. Лепестки для этих выводов можно позаимствовать у неисправного потенциометра. Но, операция эта требует применения специальной оснастки, готовых заклёпок и наличие опыта. Дело в том, что корпуса и резистивные элементы потенциометров довольно хрупки.

Поэтому, для крепления дополнительных выводов я рекомендую использовать не заклёпки, а винты М1,6 или М1,4. Существует устойчивое заблуждение, в котором источником шуршания, треска и обрывов потенциометра является нарушение контакта между бегунком и резистивным элементом.

Спешу доложить, что во многих случаях, нарушение контакта происходит между токосъёмником и металлической дорожкой коллектора. Особенно часто это случается, когда при сборке потенциометра на дорожку коллектора не была нанесена защитная смазка, а материал дорожки или её покрытия подвержен окислению.

На картинке коллектор до и после чистки. Поэтому, кроме чистки резистивного элемента, следует удалить следы окисления с дорожки коллектора и контактной части токосъёмника с помощью ластика. После этого дорожки коллектора и резистивного элемента смазываются техническим вазелином ЦИАТИМ или ему подобным, и потенциометр собирается в порядке, обратном разборке. Но, некоторые типы потенциометров, такие как СП, полностью разобрать нельзя.

В таких случаях, поступаем следующим образом. Снимаем крышку. Если токосъёмник смазан вазелином, промываем потенциометр в бензине и просушиваем. Просовываем её между дорожкой коллектора и одним из токосъёмников, так чтобы абразивная сторона была обращена в сторону коллектора.

Вращаем вал потенциометра так, чтобы наждачная бумага оставалась неподвижной. Затем повторяем процедуру, вставив наждачную бумагу между коллектором и вторым токосъёмником. Продуваем или промываем потенциометр. Смазываем дорожку коллектора и резистивного элемента техническим вазелином с помощью деревянной лопатки, которую можно изготовить из спички. В видеоролике показан процесс разборки, чистки, смазки и сборки разных типов потенциометров, применяемых в бытовой радиоаппаратуре.

Как Вы поняли, данные элементы используются в аудио и видеотехнике. Резисторы по своей сути можно отнести к активным сопротивлениям, то есть данные элементы преобразовывают электрическую энергию в тепловую. Данный элемент, встречающийся к примеру в радиотехнике, нам всем известен. Поворотом ручки осуществляется либо падение либо возрастание силы тока. Чтобы понять зависимость двух физических величин, зависимости силы тока от сопротивления, — вернемся к физике из школьной программы.

По такому же принципу устроены подстроечные и переменные резисторы. Резисторы проволочные имеют такую же основу как и химические, сверху только наматывается провод, служащий дополнительным сопротивлением. К основным параметрам резисторов относятся:. Из практики, указанная величина на корпусе, не всегда соответствует данному значению. На резисторе нанесены три оранжевых кольца. Третье кольцо соответствует количеству нулей.

Из этого следует, что данный резистор имеет номинальное значение сопротивления — Ом или же — 33 кОм. И следующей особенностью для резисторов является его мощность. Для чего вообще необходимо учитывать данный показатель или значение мощности? Дело в том, что при пропускании тока через резистор, выделяется определенное количество тепла — в зависимости от приложенного напряжения и значения сопротивления резистора.

Резистор — это элемент электрической цепи, главным свойством которого является определенное активное сопротивление. Существует масса разновидностей резисторов — постоянные, переменные, варисторы, терморезисторы и т. Последовательно соединение — одна из основных схем включения резистора. Допустим, нам необходимо спаять два резистора в последовательное соединение.

В таком случае:. Если необходимо соединить больше резисторов, действуйте аналогично см. Помните, при последовательном соединении общее сопротивление схемы будет равняться сумме сопротивлений, включенных в нее резисторов. Параллельное соединение — также одна из основных схем включения резисторов. Для параллельного соединения двух резисторов:. Переменный резистор можно подключить в схему как последовательно, так и параллельно.

Главной его особенностью является тот факт, что на самом его корпусе имеется специальный регулятор, который можно обычно вращать с помощью небольшой отвертки. Управляя регулятором, можно увеличивать или уменьшать сопротивление. Если резитор вам нужен, чтобы зарядить конденсатор, читайте статью, как это сделать — Как зарядить конденсатор. Первоначально нужно знать из чего состоит тот или ной прибор. Это существенно упростит работу с ним. Каждый, кто знаком с электричеством знает, что во всех схемах обязательно используется резистор.

Это специальный электрический элемент схемы, который используется для регулировки и контроля за различными техническими показателями сети. К примеру, его можно применить для того, чтобы регулировать показатель сопротивления как отдельного участка цепи, так и нескольких независимых деталей в целом.

Сегодня широко используется переменный резистор для регулирования напряжения о нем стоит поговорить более подробно. Под переменным резистором принято понимать — электрическую деталь, используемую для врезания в принципиальную тему устройства и необходимую для того, чтобы вести контроль за показателем напряжения в сети.

В физических справочниках собрано огромное количество информации относительно функциональных возможностей этого элемента и его областей применения.

В зависимости от типа и разновидности детали они могут применяться не только для создания элементарных схем, но и для того, чтобы собирать технические схемы для использования в тяжелой промышленности. Сегодня на территории Российской Федерации реализуются электрические элементы в следующем видовом типе:. Если возникли трудности с подбором электрических элементов для создания принципиальной схемы, то необходимо будет воспользоваться помощью опытного специалиста.

Лучше один раз проконсультироваться со знающим человеком, чем перепаивать всю схему заново. Для того чтобы самостоятельно выполнить подключение электрического элемента в рабочую схему, необходимо прочесть следующую информацию:.

Теперь приступают к ознакомлению с резистором и его врезанием в систему. На данный момент существует большое количество разнообразных схем для врезания резистора. Он может использоваться в качестве источника сопротивления переменного типа или потенциометра. Все будет напрямую зависеть от типа подключения вывода под номером 3. Рассмотреть стоит подключение резистора на примере. Главное, что должен помнить человек при сборке схемы — это необходимость следованию правилам и соблюдение мер безопасности.

Перед непосредственным включением схемы необходимо проверить все места припайки и изоляции. Только так можно будет использовать собранный прибор на протяжении длительного периода времени. Потенциометры, известные также как делители напряжения, представляют собой тип электрических компонентов, которые называются переменный резистор. Как правило, они функционируют в сочетании с ручкой; пользователь поворачивает ручку, и это вращательное движение преобразуется в изменение сопротивления электрической цепи.

Это изменение сопротивления затем используется для регулировки каких-либо параметров электрического сигнала, например, громкости звука. Потенциометры используются во всех видах бытовой электроники, а также в более крупном механическом и электрическом оборудовании.

К счастью, если у вас есть опыт работы с электрическими компонентами, научиться подключать потенциометр довольно просто. Найдите 3 клеммы потенциометра. Разместите потенциометр таким образом, чтобы регулировочная ручка смотрела вверх, а 3 клеммы были обращены к вам. Если потенциометр находится в таком положении, то клеммы слева направо можно условно пронумеровать как 1, 2 и 3.

Запишите эту нумерацию на них, так как при изменении положения потенциометра в процессе дальнейшей работы вы можете их легко перепутать. Заземлите первую клемму потенциометра.

Как работает переменный резистор и схема подключения

Здравствуйте, уважаемые читатели сайта sesaga. Продолжаем тему о резисторах. В первой части статьи мы познакомились с резисторами постоянного сопротивления постоянными резисторами , а в этой части статьи поговорим о резисторах переменного сопротивления, или переменных резисторах. Резисторы переменного сопротивления, или переменные резисторы являются радиокомпонентами, сопротивление которых можно изменять от нуля и до номинального значения. Они применяются в качестве регуляторов усиления, регуляторов громкости и тембра в звуковоспроизводящей радиоаппаратуре, используются для точной и плавной настройки различных напряжений и разделяются на потенциометры и подстроечные резисторы.

Так и электрический ток под действием напряжения течет из точки Переменные резисторы служат для регулирования напряжения или тока . А если подключить фантазию в этот творческий процесс то можно.

Совет 1: Как подключить переменный резистор

Здравствуйте, уважаемые читатели сайта sesaga. Продолжаем тему о резисторах. В первой части статьи мы познакомились с резисторами постоянного сопротивления постоянными резисторами , а в этой части статьи поговорим о резисторах переменного сопротивления , или переменных резисторах. Резисторы переменного сопротивления , или переменные резисторы являются радиокомпонентами, сопротивление которых можно изменять от нуля и до номинального значения. Они применяются в качестве регуляторов усиления, регуляторов громкости и тембра в звуковоспроизводящей радиоаппаратуре, используются для точной и плавной настройки различных напряжений и разделяются на потенциометры и подстроечные резисторы. Потенциометры применяются в качестве плавных регуляторов усиления, регуляторов громкости и тембра, служат для плавной регулировки различных напряжений, а также используются в следящих системах, в вычислительных и измерительных устройствах и т. Потенциометром называют регулируемый резистор, имеющий два постоянных вывода и один подвижный. Постоянные выводы расположены по краям резистора и соединены с началом и концом резистивного элемента, образующим общее сопротивление потенциометра. Средний вывод соединен с подвижным контактом, который перемещается по поверхности резистивного элемента и позволяет изменять величину сопротивления между средним и любым крайним выводом.

Потенциометры. Виды и устройство. Работа и особенности

Включите JavaScript для лучшей работы сайта. В зависимости от способа подключения переменный резистор может выполнять и функции переменного резистора, и функции потенциометра делителя напряжения с изменяемыми пределами. Все зависит от схемы подключения третьего вывода этого устройства в приборе — контакта, на котором изменяется значение сопротивления. Вам понадобится. Определите с помощью технической документации или принципиальных схем, какую функцию выполняет переменный резистор в приборе регулируемое сопротивление это или потенциометр.

Подключение переменного резистора или как подключить переменный резистор.

Как подключить переменный резистор. Схема подключения резистора переменного

В одной из предыдущих статей мы обсудили основные аспекты, касающиеся работы с резисторами, так вот сегодня мы продолжим эту тему. Все, что мы обсуждали ранее, касалось, в первую очередь, постоянных резисторов , сопротивление которых представляет из себя не изменяющуюся величину. Но это не единственный существующий вид резисторов, поэтому в данной статье мы уделим внимание элементам, имеющим переменное сопротивление. Итак, чем же отличается переменный резистор от постоянного? Собственно, здесь ответ прямо следует из названия этих элементов.

Какие бывают переменные резисторы?

Подключение переменного резистора или как подключить переменный резистор. Многие люди не знают, как подключить переменный резистор. И так начнем все очень просто. Переменный резистор изображен на рисунке 1. С данного вывода и снимается сопротивление, регулируемое относительно двух других выводов переменного резистора рисунок 2.

Может служить как перестариваемым делителем напряжения Если переменным резистором регулируется ток, например питание.

Как подключить регулятор громкости к источнику сигнала и усилителю

Электрика и электрооборудование, электротехника и электроника — информация! Потенциометры — это регулируемые делители напряжения, которые предназначены для регулирования напряжения при неизменной величине тока, и выполненные по типу переменного резистора. На выводы резистивного элемента подается напряжение, которое предполагается регулировать.

Резистор. Резисторы переменного сопротивления

ВИДЕО ПО ТЕМЕ: Многооборотный переменный резистор 10 ком

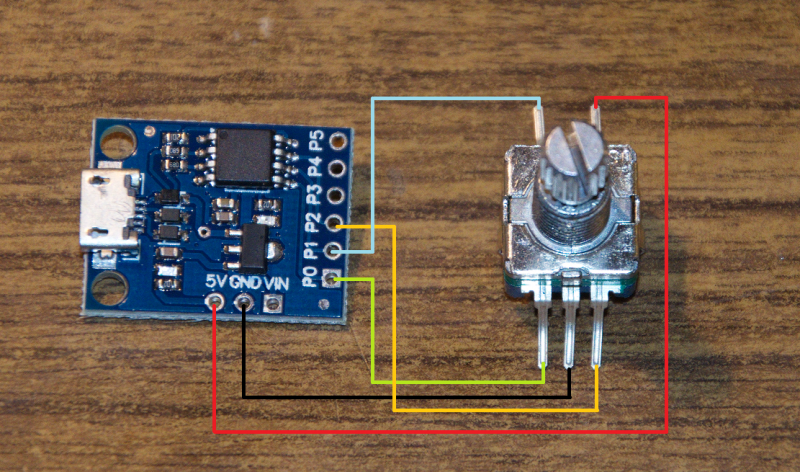

В робототехнике регулировка различных параметров, таких как громкость звука, мощность, напряжение и т. Примером такого устройства является потенциометр ардуино, который при включении в электрическую схему может быть использован для регулировки параметров. В этой статье мы рассмотрим варианты подключения и примеры скетчей для работы с потенциометром. Переменный резистор или потенциометр — это электрическое устройство, значение уровня сопротивления которого можно задать в определенных пределах.

Оглавление :: Поиск Техника безопасности :: Помощь.

Резисторы переменные, постоянные вся истина!

Многие начинающие радиолюбители и экспериментаторы, собрав простой самодельный усилитель или же подключая одно аудио-устройство к другому, задаются вопросом: Как сделать чтобы можно было регулировать уровень сигнала громкость , как подключить регулятор громкости? Здесь мы рассмотрим простейшие регуляторы громкости на основе переменных резисторов. Данные схемы очень просты и их часто используют как начинающие радиолюбители, так и опытные мастера. Как подключить регулятор громкости к усилителю или другому аудиоустройству — схема и примеры. Как видим, для того чтобы собрать регулятор громкости для одного канала моно-режим, моно — значит 1 нужен обычный переменный резистор, его сопротивление должно быть 47 кОм или кОм, до кОм. Для синхронной одновременной регулировки громкости двух каналов стерео необходимо использовать сдвоенный переменный резистор, каждая секция которого имеет сопротивление 47 кОм или кОм, до кОм. Если же вам нужно отдельно регулировать громкость для каждого из двух или более каналов, то в таком случае собираем несколько схем с одинарными переменными резисторами, как показано на схеме для варианта «моно».

Подключение переменного резистора

Здравствуйте, уважаемые читатели сайта sesaga. Продолжаем тему о резисторах. В первой части статьи мы познакомились с резисторами постоянного сопротивления постоянными резисторами , а в этой части статьи поговорим о резисторах переменного сопротивления , или переменных резисторах.

Переменный резистор: Печатная плата с углеродными чернилами (потенциометр)

Что такое переменный резистор?



A Переменный резистор   изменяет сопротивление от нуля до определенного максимального значения. Они обычно используются в качестве регуляторов громкости и в регуляторах напряжения. Их можно использовать для регулировки элементов схемы (таких как регулятор громкости или диммер лампы) или в качестве датчиков тепла, света, влажности, силы или химической активности.

Переменные резисторы



Переменные резисторы можно просто разделить на три типа:

• Потенциометры
• Реостаты
• Цифровые потенциометры



Потенциометр



Потенциометры используются для изменения сопротивления в цепи путем поворота поворотной ручки. Потенциометры имеют три контакта. Между двумя боковыми контактами находится полоска резистивного материала, и этот материал создает сопротивление. Средний штифт — дворник. Это соединение стеклоочистителя находится где-то на полосе между двумя концами. Вы можете перемещать точку, где стеклоочиститель соединяется с резистивным материалом, поворачивая вал потенциометра. При перемещении дворника влево сопротивление между средним и левым штифтами уменьшается. Затем сопротивление между средним штифтом и правым штифтом увеличивается при перемещении дворника влево.

Потенциометр A 100 кОм



Типы потенциометров



• Поворотные потенциометры – наиболее распространенный тип потенциометров. Они используют поворотную ручку для перемещения скребка вокруг резистивного материала.
• Линейные потенциометры — состоят из линейного ползунка, который управляет положением ползунка вдоль резистивного материала.



Потенциометры похожи на делители напряжения



Делитель напряжения — это простая схема, которую можно использовать для уменьшения напряжения в цепи. Выходное напряжение зависит от соотношения двух последовательно соединенных резисторов. Выходное напряжение берется из точки между двумя резисторами. Чтобы рассчитать выходное напряжение делителя напряжения, используйте приведенное ниже уравнение делителя напряжения :



R ₁ — ближайший к входному напряжению резистор, R ₂ — ближайший к земле резистор, V _в — входное напряжение, а V _out — выходное напряжение.

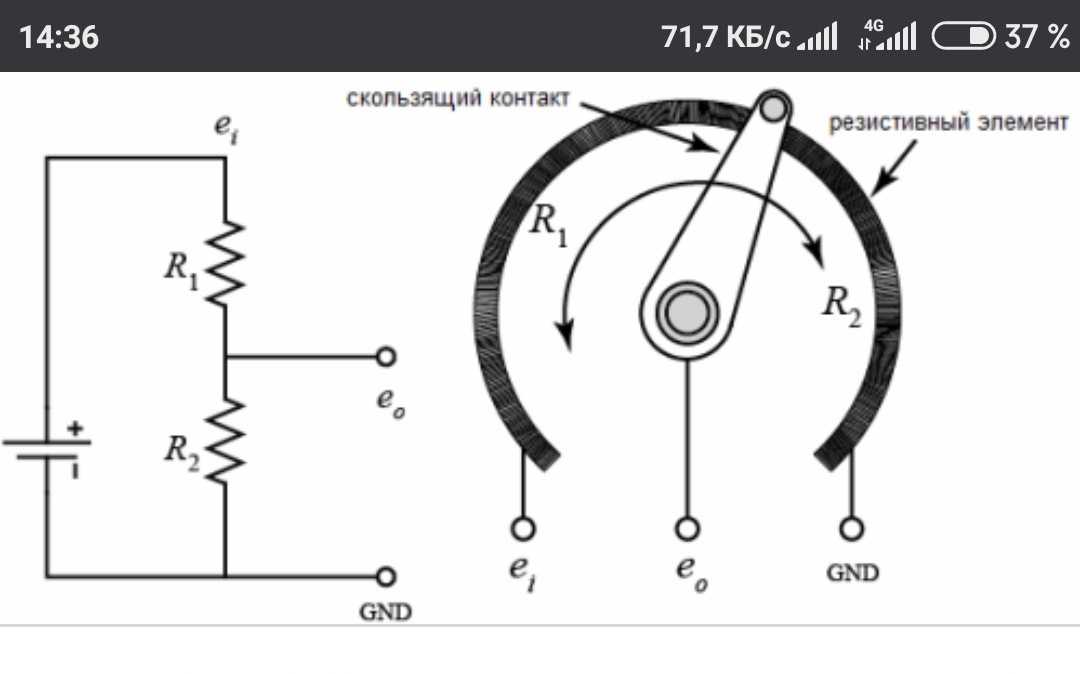

Потенциометры в основном представляют собой регулируемые делители напряжения. Внутри потенциометра находится один резистор и движок, который делит резисторы на два и перемещается, чтобы регулировать соотношение между обеими половинами. Внешне обычно имеется три контакта: два контакта подключаются к каждому концу резистора, а третий подключается к движку потенциометра. Если два внешних контакта подключены к напряжению, выход (V _из на среднем контакте) будет имитировать делитель напряжения. Если потенциометр полностью повернется в одном направлении, напряжение будет равно нулю. А если повернуть в другую сторону, выходное напряжение приближается к входному, а дворник в среднем положении означает, что выходное напряжение будет вдвое меньше входного.



Проводка A Потенциометр



• Начните с определения трех клемм на потенциометре. Расположите его так, чтобы вал был направлен вверх, а три клеммы были обращены к вам. В этом положении вы можете легко идентифицировать клеммы слева направо как клеммы 1, 2 и 3. Заземлите первую клемму потенциометра.
• В этом приложении клемма 1 обеспечивает заземление. Для этого припаяйте оба конца провода к клемме и шасси электрического компонента соответственно. Отмерьте и отрежьте длину провода, который вам понадобится для подключения клеммы к удобному месту на шасси, и припаяйте оба конца провода к клемме и к шасси компонента. Это заземлит потенциометр. И его можно повернуть до нуля в минимальном положении.
• Подключите вторую клемму к выходу схемы, чтобы создать вход потенциометра. Входная линия от схемы должна подключаться к нему. Припаяйте это соединение так же, как и предыдущее.
• Подключите клемму 3 к входу схемы, поскольку клемма 3 является выходом потенциометра. Припаяйте провод так же, как и в первых 2 клеммах.
• После подключения проверьте с помощью вольтметра. Подсоедините выводы вольтметра к входным и выходным клеммам потенциометра и включите вал. Поворот вала по часовой стрелке или против часовой стрелки может отрегулировать сигнал на вашем устройстве.

Схема регулятора освещенности с потенциометром



Цифровой потенциометр



Цифровой потенциометр — это тип переменного резистора, который использует цифровые сигналы вместо механического движения для изменения сопротивления. Цифровые потенциометры изменяют сопротивление дискретными шагами в зависимости от подаваемого на него цифрового сигнала. Они отлично подходят для сред, где вибрация, пыль или влага могут заклинить вал механического потенциометра.

Некоторые цифровые потенциометры популярны среди любителей электроники:

Каждый из следующих цифровых потенциометров производства Renesas Electronics имеет 100 различных точек сопротивления, работает от 5 В и управляется с помощью трехпроводного последовательного интерфейса:

• X9C102 – 1 кОм
• X9C103 – 10 кОм
• X9C503 – 50 кОм
• X9C104 – 100 кОм

Семейство цифровых потенциометров MPC41/42 от Microchip также довольно распространено:

• MCP4131 — 129 точек сопротивления, доступны номиналы 5 кОм, 10 кОм, 50 кОм и 100 кОм, рабочее напряжение от 1,8 до 5,5 В, управление с помощью SPI
.
• MCP42010 — 256 точек сопротивления, доступны номиналы 10 кОм, 50 кОм и 100 кОм, рабочее напряжение от 2,7 до 5,5 В, управление с помощью SPI



Объединение потенциометра в печатную плату с углеродными чернилами



Все больше и больше конструкций печатных плат используют процесс печати с помощью проводящих углеродных чернил для замены потенциометра и объединения его в печатные платы, включая жесткую плату, гибкую схему и жестко-гибкую плату . Основные требования к таким печатным платам включают стойкость к углероду ( R ), листовую устойчивость ( R _□ ) и линейный допуск (примерно 10%).

За исключением углеродных чернил, серебряных чернил и медной пасты также часто требуются в некоторых специальных конструкциях, но с высокими производственными затратами. Хотите настроить такие печатные платы? Просто свяжитесь с MADPCB для технической помощи и быстрой цитаты.

потенциометр — Этот переменный резистор не подключен к массе?

спросил 1 год, 6 месяцев назад

Изменено 1 год, 6 месяцев назад

Просмотрено 196 раз

\$\начало группы\$

Я хочу собрать следующую схему ШИМ-контроллера вентилятора:

Я не уверен в подключении потенциометра. Обычно один из выводов подключается к напряжению питания, а другой – к земле. Здесь кажется, что один из терминалов подключен к VCC, но другой терминал плавает. Будет ли он работать без заземления? Может кто-нибудь объяснить эту часть схемы, пожалуйста?

• потенциометр
• ne555

\$\конечная группа\$

1

\$\начало группы\$

Потенциометр можно использовать в любом месте цепи, где требуется переменное сопротивление.
