Что такое резистор вентилятора? | Mediasat

Резистор двигателя вентилятора – это электрический компонент, часть системы обогрева и кондиционирования воздуха в автомобиле. Он отвечает за регулирование скорости мотора вентилятора в нагнетателе.

Резисторы вентилятора – это резисторы, которые используются для контроля скорости вращения вентилятора в автомобильном нагнетателе. Скорость вращения вентилятора можно изменять, регулируя сопротивление резистора при помощи механического рычажка, либо электронным способом – через систему кондиционирования воздуха. Изменение сопротивления влияет на силу тока в электрической цепи двигателя, что, в свою очередь, регулирует скорость вращения вентилятора в нагнетателе. Резисторы вентилятора представляют собой механические компоненты, поэтому они подвержены износу, что и является причиной большинства неисправностей в системе обогрева автомобиля. Большой каталог запчастей к автомобильным системам отопления и вентиляции представлен на https://euromotors. com.ua/category/otoplenie-i-ventilyaciya/ – интернет-магазине, специализирующемся на продаже и поставке качественных и оригинальных б/у запчастей для автомобилей европейского, японского и корейского производств. А в этой статье мы детально остановимся на механических резисторах вентилятора, их конструкции и способах устранения неисправностей.

Конструкция

Один контакт вентилятора нагнетателя подключен напрямую к отрицательной клемме (также называемой «землёй») аккумуляторной батареи, а второй контакт подключается к плюсовой клемме аккумулятора через резистор. Резистор подключается последовательно с электровентилятором. Это значит, что сила тока, проходящего через двигатель вентилятора, и, соответственно, скорость последнего регулируются при помощи резистора. Используя переключатель, автомобилист устанавливает необходимую ему скорость вращения вентилятора, включая в цепь тот или иной резистор из блока (каждый из резисторов имеет своё сопротивление). В системе управления есть также ещё две дополнительные опции – одна из них выключает вентилятор вообще, а вторая – устанавливает максимальную скорость вращения вентилятора. При отключении вентилятора его двигатель просто отключается от питания. При выборе максимальной скорости вращения электрический ток поступает в двигатель электровентилятора напрямую от аккумулятора, минуя блок резисторов, что означает максимальную силу тока. Чем ниже сопротивление резистора – тем выше сила тока, поступающего в двигатель вентилятора, и тем быстрее он вращается.

Устранение неисправностей

Каждый из резисторов внутри блока как правило представляет собой проволочную катушку, и, соответственно, он может выйти из строя из-за перегорания этой самой проволоки в процессе использования, либо из-за механических вибраций или ударов, которые характерны для автотранспорта. Если резистор нагнетателя неисправен – вентилятор обычно работает лишь на одной скорости, как правило – на максимальной. Впрочем, иногда неисправность касается лишь отдельных скоростей вращения, и остальные могут включаться нормально.

Определение причины неисправности

При диагностике двигателя вентилятора нагнетателя необходимо проделать следующие действия.

Если двигатель нагнетателя автомобиля не работает вообще, необходимо выполнить проверку нескольких компонентов системы:

  • Используя мультиметр, проверьте предохранитель на наличие напряжения на обоих концах. Если на одном конце напряжение есть, а на втором оно отсутствует – предохранитель необходимо заменить.
  • Проверьте реле вентилятора, если таковое установлено в автомобиле. Проверить реле можно, приложив к нему сверху палец, а затем включив и выключив вентилятор. Если в реле произойдёт щелчок – значит, скорее всего, оно работает правильно.
  • Проверьте наличие питания на клеммах самого вентилятора: напряжение на клеммах после включения вентилятора должно составлять +12 В. Для проверки переключите мультиметр в режим измерения напряжения и убедитесь в том, что разница напряжения между его клеммами равна 12 вольтам. Если напряжение на клеммах отсутствует – возможно, имеется повреждение проводки. Устранение данной неисправности лучше всего поручить автоэлектрику из сертифицированного центра техобслуживания автомобилей.
    Если же на клеммах вентилятора напряжение присутствует – возможно, неисправен сам вентилятор.

Если вентилятор работает на одних скоростях, но при этом не работает на других скоростях, это говорит о том, что резистор неисправен и требует замены:

  • Найдите резистор и отключите его от электрической цепи. Узнать о том, где именно размещается резистор, можно, заглянув в руководство по ремонту автомобилей интересующей вас марки и модели. Очень часто резисторы устанавливаются рядом с двигателем вентилятора, за приборной панелью или чуть ниже её, в районе пространства для ног пассажира и т.д.
  • Очень часто бывает так, что, отсоединив резистор и внимательно осмотрев его, по внешнему виду можно безошибочно установить, что он перегорел. Перегоревший резистор необходимо заменить на аналогичный новый от производителя вашего автомобиля.
  • Если внешне резистор выглядит нормально, необходимо измерить сопротивление каждого отдельного резистора в блоке. Все резисторы подключены к одной общей точке.
    Переключите мультиметр в режим измерения сопротивления, подключите один его щуп к общей точке, а другой щуп используйте для измерения сопротивлений в других точках. Если в каком-либо месте мультиметр показывает разрыв цепи (бесконечное сопротивление), то резистор вентилятора необходимо заменить.

Предупреждение: в процессе нормальной работы резистор вентилятора сильно нагревается, поэтому необходимо соблюдать осторожность, дабы избежать ожогов и других травм.

Что такое резистор, для чего он нужен, виды резисторов

Содержание:

Что такое резистор, для чего он нужен, виды резисторов

Резистор или как его еще часто называют «сопротивление» служит для того, чтобы ограничивать силу тока и напряжения. Резистор является пассивным элементом на плате, и он встречается практически во всех электрических устройствах. Поэтому отвечая на вопрос о том — что такое резистор, можно смело сказать о том, что это один из самых важнейших элементов в электрической схеме.

На сегодняшнее время существует три основных вида резисторов. Наибольшую популярность получили постоянные и переменные, а также, подстроечные резисторы. Они чем-то напоминают переменные резисторы, но могут быть одновременно реостатами или потенциометрами.

Итак, в данной статье будет рассказано о том, что такое резистор, для чего он служит, и какие виды резисторов бывают.

Что такое резистор

Резистор часто называют сопротивлением, и это неспроста, ведь основная задача резистора ограничивать ток. Создавать сопротивление в электрической цепи — вот для чего нужен резистор.

Сегодня трудно найти хоть одно электрическое устройство, в конструкции которого не использовался бы резистор. Зачастую резисторы нужны, чтобы уменьшить напряжение, а также для того, чтобы управлять силой тока.

Как работает резистор на примере, простыми словами

Как было сказано выше, на сайте https://samelektrikinfo.ru/ основной функцией резистора является ограничение тока, который будет через него проходить.

Создавая этакое сопротивление току, резистор и получил созвучное название «сопротивление».

Работа резистора основана на законе Ома, где:

  • U=IxR, где U – напряжение, I – сила тока, R – сопротивление;
  • Ом – единица измерения сопротивления.

Чтобы понять, как работает и для чего нужен резистор, достаточно представить трубу с краном, кран это и есть резистор, только переменного типа. Закрывая или открывая кран, мы тем самым уменьшаем или увеличиваем напор воды, то есть, электрический ток, который может пройти по трубе.

Следует заметить, что бывают различные виды резисторов, переменные и постоянные. Переменными резисторами можно управлять, то есть, они не имеют фиксированного значения сопротивления. Постоянными резисторами управлять нельзя и они выбираются исключительно какого-то конкретного номинала.

Виды резисторов

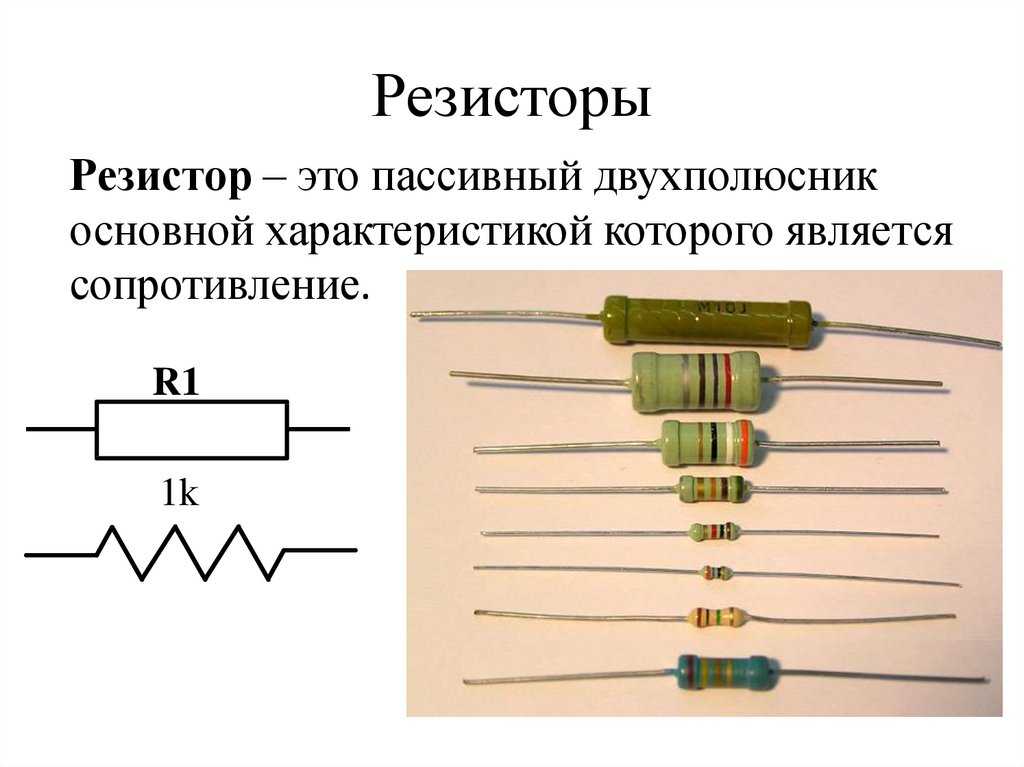

Самый распространенный вид резисторов, это постоянные резисторы, которые используются преимущественно в электронике. На схеме постоянные резисторы обозначаются следующим образом, смотрите фото.

Постоянный резистор — обозначение на схеме

Второй тип, это переменные резисторы, которые способны изменять своё сопротивление. Конструкция переменных резисторов устроена, таким образом, что имеет вращающийся элемент под отвертку или колпачок. Вращая данный элемент можно плавно изменять сопротивление переменного резистора.

Переменный резистор — обозначение на схеме

Подстроечные резисторы, как уже было сказано ранее, чем-то напоминают переменные резисторы. Однако в отличие от них они могут быть реостатами или потенциометрами, иметь меньшие размеры и совершенно иные элементы управления, например, под шестигранник, а не отвертку.

Подстроечные резисторы — схема обозначения

Варисторы, также являются разновидностью полупроводниковых резисторов.

Варисторы — обозначение, схема

Варисторы нужны для того, чтобы изменять нелинейно напряжение. Варисторы применяются для защиты от скачков напряжения и обозначаются они на плате следующим образом, смотрите фото.

Термисторы и фоторезисторы

Также к разновидностям резисторов относятся и фоторезисторы с термисторами. Работа этих видов резисторов происходит за счет тепла и света, соответственно.

Термистор — обозначение на схеме

  • Фоторезистор способен менять своё сопротивление при воздействии на него света.
  • Термистор способен менять своё сопротивление при воздействии на него температуры.

Фоторезистор — обозначение на схемах

И фоторезисторы, и термисторы — получили широчайшее применение на сегодняшний день. Так, например, фоторезисторы активно применяются в датчиках освещения, фото и видеотехнике, а также, в различных других приборах.

Термисторы получили заслуженное применение в устройствах, которые позволяют автоматизировать процесс работы. Например, в датчике теплого пола, также применяется термистор. При изменении температуры, термистор включает или отключает подогрев теплого пола.

Область применения резисторов

На сегодняшнее время, резисторы применяются повсеместно. С уверенностью можно сказать, что без резисторов нельзя было бы собрать схему простейшего радиоустройства, там, где применяется электричество.

Самый наглядный пример работы резистора, это схема подключения лампочки. Без резистора лампа быстро сгорит, а вот с резистором, она проработает намного дольше.

Часто резистор играет роль делителя напряжения. Например, используя два резистора с одним и тем же значением сопротивления, соединённые последовательно, можно наполовину снизить напряжение на выходе. Это самый простой пример работы резистора, как она есть. Читайте также статью, как сделать неполярный конденсатор из двух полярных конденсаторов.

Поделиться с друзьями

Как работают резисторы? – 42 Электроника

Как работают резисторы? – 42 Электроника

Эта запись в блоге о резисторах является выдержкой из уровня A нашей программы «Введение в робототехнику». Уровень A охватывает создание схем с использованием Raspberry Pi и написание общих команд кода на Python.

Он содержит 18 уроков, в том числе более 70 видео и 45 проектов и мероприятий. Примеры уроков, а также их полный объем и последовательность для уровня А можно найти здесь.



В своей простейшей форме резистор обеспечивает электрическое сопротивление: он ограничивает поток электронов через цепь. Думайте об этом как о том, что происходит с плотностью движения, когда дорога временно сокращается до одной полосы, а затем снова открывается после аварии. Вся автострада резко замедляется из-за необходимости двигаться вниз по одной полосе. Точно так же при использовании резистора поток электронов уменьшается за счет резистора. Поскольку задача резистора состоит просто в том, чтобы ограничить скорость прохождения электронов по цепи в целом, резистор можно разместить в любом месте последовательности (серии) компонентов. В любом месте цепи резистор будет замедлять поток электронов.

Резисторы полезны по нескольким причинам. Во-первых, если позволить электричеству течь от положительного заряда к отрицательному без каких-либо препятствий, это создает большую угрозу безопасности, известную как короткое замыкание.

Резистор сдерживает поток электронов, поэтому ток не распространяется слишком быстро и не может повредить макетную плату, провода, батарею и т. д. Вторая причина использования резистора — замедлить ток, протекающий к компоненту. Такие компоненты, как светодиоды, вентиляторы, лампочки и т. д., предназначены для работы с определенным количеством электрического тока. Слишком мало, и они не будут работать, слишком много, и вы можете повредить или разрушить компонент.



Использование резисторов для построения цепей

Резисторы разного размера (номинала) можно использовать для разных проектов. Например, светодиод имеет ограничения по максимальному напряжению и току. Большинство батарей обеспечивают гораздо больший ток, чем может выдержать светодиод, поэтому вам следует использовать соответствующий резистор с батареей и светодиодом, чтобы уменьшить поток электронов и обеспечить безопасную работу светодиода. Вы узнаете больше о том, как рассчитать величину сопротивления, необходимого для компонента и батареи, в уроке A-3, когда мы научим вас использовать закон Ома при разработке проектов электроники.

Резисторы не поляризованы, поэтому нет опасности их неправильного использования. Когда компонент поляризован, это означает, что электричество должно течь в одном направлении и выходить в другом. Резисторы можно использовать последовательно (последовательность) или параллельно, когда несколько резисторов получают электричество одновременно.



Эта запись в блоге о резисторах является выдержкой из уровня A нашей программы «Введение в робототехнику». Уровень A охватывает создание схем с использованием Raspberry Pi и написание общих команд кода на Python. Он содержит 18 уроков, в том числе более 70 видео и 45 проектов и мероприятий. Примеры уроков, а также их полный объем и последовательность для уровня А можно найти здесь.
