Выбор догрузочных резисторов во вторичной цепи трансформаторов напряжения

Человек, который сталкивается с электрическими схемами и приборами, работающими от электричества, порой имеет дело с огромным количеством элементов и предметов, которыми фактически нашпигованы платы монтажного типа. На данный момент в электронике широко используется такая деталь, как резистор. Этот элемент единовременно может выполнять большое количество функций. Некоторые схемы не предполагают монтаж без его использования.

Иными словами, резистор практически нечем заменить. На снимке различные виды резисторов. В переводе на русский он будет обозначать действие — противостоять, сопротивляться и препятствовать. Все сводится к тому, что в цепи в цепи протекает ток, испытывающий противодействие внутреннего типа. Определить величину этого самого сопротивления можно свойствами различных внешних факторов и свойств проводника.

Данный тип токовой характеристики можно измерить в Омах. При этом будет проглядываться непосредственная зависимость от напряжения и силы электрического тока. К примеру, при сопротивлении проводного элемента в 1 Ом и токе в 1 Ампер, на каждом из концов проводника будет создаваться напряжение в 1 Вольт. Из этого следует, что при введении и изменении величины сопротивления можно будет контролировать и регулировать все остальные параметры.

Причем стоит отметить, что их можно будет рассчитать самостоятельно. Главная функция резистора — это контроль и ограничение действия тока. Ко всему прочему, эту деталь порой применяют для того чтобы поделить напряжение в сети. Если говорить о принципе работы, то все сводится к математическому представлению. В этом случае любая деталь в цепи, через которую проходит сила тока будет зависеть от сформировавшегося в ней напряжения.

Эта зависимости может быть описана с помощью закона Ома, а деталь рассматривают в качестве резистора. В стандартной ситуации на резисторе будет рассеиваться тепло. Специалисты утверждают, что в электрических схемах необходимо будет использовать этот элемент для того чтобы рассеять нужную мощность. Помимо прочего необходимо будет предусмотреть, чтобы повышение температуры резистора не мешало работе деталей, расположенных от него по соседству.

Основываясь на математической теории можно выполнить расчет напряжения, его сопротивление и показатель электрического тока. На всех электрических схемах резистор обозначают так, как показано на рисунке. Следует также отметить, что мощность резисторов, носящую номинальный характер обычно указывают в таблице комплектующих.

Но в большинстве своем используют стандартную мощность в 0, 25 или 0, Ватт. Если для создания схемы необходимо использовать резистор большей мощности, то его указывают в предварительном списке. Интересный факт. В большинстве своем все резисторы имеют в своем составе серебро. А вот определенные варианты собирают при использовании золота, платины, палладия, тантала и рутения.

Для определения мощностного показателя предварительно необходимо научиться расшифровывать резистор. Специально для облегчения работы была придумана специальная маркировка. Все они имеют различное цветовое обозначение. Номинальное обозначение резистора по полоскам можно определить по табличным данным и справочным материалам. Сопротивления резисторов обозначается как R.

При этом необходимо отметить, что сопротивление участка цепи с включенными в него тремя резисторами будет складываться из совокупности сопротивлений этих деталей. Для того чтобы проверить деталь на работоспособность, необходимо ее попросту прозвонить. Для выполнения этой диагностической процедуры следует использовать мультиметр. Выбирают положение омметр. Данные полученные в конечном итоге можно будет сравнить с номинальным показателем сопротивления, которое предварительно указывают на корпусе элемента, а также на принципиальной схеме.

В том случае, если выполнить тот или иной расчет собственными силами невозможно, следует обратиться за помощью к справочным материалам и иным научным источникам. Главная Электрооборудование Резисторы Что такое резистор и как он работает.

Содержание статьи 1 Что это такое и для чего он нужен? На данный момент резисторы применяют во многих областях науки. Ко всему прочему их принято считать самой распространенной деталью для создания плат и электрических схем. Ряды резисторов указаны в таблице. В таблице указано сопротивление резисторов. Формула расчета параллельного соединения резисторов. Окт 9, Татьяна Сумо.

Виды УЗО: классификация и фото Обзор видов и типов резисторов. Руководство как правильно паять паяльником. Инструкция по монтажу электрощитка. Как выбрать точечные светильники для натяжных потолков.

Простая инструкция по применению резистора: для чего он нужен?

Для чего нужен токоограничивающий резистор в базе транзистора? Читали предыдущую статью? Если да, то это очень хорошо, если нет, срочно читайте, иначе не поймёте о чем речь в этой статье. Итак, у некоторых возникли непонятки с резистором, который цепляется к базе транзистора. Вроде бы понятно, что он ограничивает силу тока, но непонятно зачем. Давайте вспомним нашу картинку с предыдущей статьи:. Видите резистор на Ом?

Всегда не догадывался зачем ставят этот резистор, это касается и резистор ограничивает ток через транзистор в цепи коллектора.

Резистор. Падение напряжения на резисторе. Мощность. Закон Ома

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой. Про резисторы для начинающих заниматься электроникой. Продолжение статьи о начале занятий электроникой. Для тех, кто решился начать.

Для чего нужен резистор?

В любой электрической схеме используется резистор, который, несмотря на свой небольшой размер, играет важную роль в работе электрического прибора. Именно в этом и нужно разобраться, поскольку многие не знают, зачем нужен резистор в электрической цепи. Этот пассивный элемент обладает переменным или определенным значением сопротивления, которое и используется в электрических и электронных устройствах. Есть разные варианты резисторов, например, по назначению выделяются элементы общего и специального назначения.

Светодиод имеет очень небольшое внутреннее сопротивление, если его подключить напрямую к блоку питания, то сила тока будет достаточной высокой, чтобы он сгорел. Медные или золотые нити, которыми кристалл подключается к внешним выводам, могут выдерживать небольшие скачки, но при сильном превышении перегорают и питание прекращает поступать на кристалл.

Что такое резистор и как он работает

Приветствую коллеги. Сегодня рассмотрим применение, в этих схемах, такого элемента, как резистор. Где применяются резисторы, какие задачи они выполняют и что это дает? В старых схемах катушки электромеханических реле РПВ и РПО включались в цепи управления последовательно с резисторами см. Делалось это для того, чтобы, при пробое катушки, напряжение на электромагнитах выключателя было меньше напряжения их срабатывания.

Устройство и применение резистора в электрической цепи

Резистор есть в каждом доме, да не один. Да, да, и в вашем тоже их предостаточно. Секрет в том, что любая электрическая схема содержит резистор. Крошечный элемент играет огромную роль в работоспособности электроприбора. В чем же секрет детали? Электрический поток — вещь небезопасная и неудержимая. Но человечество научилось обманывать физические явления себе на благо.

То есть, без резистора по цепи течет большой ток, встроили резистор – ток уменьшился. В этом заключается его работа, совершая.

Назначение и расчет резистора в цепи эмиттера (задатчика тока)

Регистрация Вход. Ответы Mail. Вопросы — лидеры Правильна ли Специальная теория относительности?

Что такое резистор

Доброго времени суток. В данной статье я буду рассматривать выбор догрузочных резисторов во вторичной цепи измерительных трансформаторов напряжения ТН. Если же фактическая нагрузка у нас не попадает в указанные пределы, то в этом случае для обеспечения заданного класса точности ТН рекомендуется МИ устанавливать догрузочные резисторы. В соответствии с инструкцией на счетчик SL Smart стр. Обращаю Ваше внимание на это, так как — это очень важный момент в выборе резисторов.

Форум посвящен вопросам релейной защиты и автоматики РЗА.

Резистор, для чего он нужен, где применяется в автомобилях

Работа резистора заключается в ограничении тока , протекающего по цепи. НЕ в превращении тока в тепло, а именно в ограничении тока. То есть, без резистора по цепи течет большой ток , встроили резистор — ток уменьшился. Рассмотрим работу резистора на примере лампочки на схеме ниже. Имеем источник питания, лампочку, амперметр, измеряющий ток , проходящий через цепь.

Расчет резистора в цепи управления симистора Здравствуйте! Подскажите пожалуйста назначение резистора R3 Здравствуйте уважаемые гуру, есть схемка, в ней тинька управляет нагрузкой, как правило это Расположение резистора и направление тока Всем доброй ночи!

Что такое нагрузочный резистор, для чего он нужен и как его рассчитать

Главная » Электроника » Что такое нагрузочный резистор, для чего он нужен и как его рассчитать

0

Май 27, 2022 Электроника admin

Для проверки работоспособности различных компонентов электроаппаратуры применяют измерительные приборы, контрольные индикаторы. Однако для оценки реальных параметров электрической цепи или всего прибора требуется измерять их в нагруженном состоянии.

Для решения этой задачи применяют так называемый нагрузочный резистор. Благодаря ему в цепи удаётся создать реальные условия работы всех компонентов схемы. Подробнее узнать о том, что такое нагрузочный резистор и о сфере его использования можно на сайте ElectronicsHacks.

Понятие и виды нагрузочного резистора

Под нагрузочным резистором понимают элемент радио или электроаппаратуры, обладающий конкретным значением сопротивления. Этот параметр, как и для обычных резисторов измеряется в омах (и его производных: килоом, мегаом).

Основными классификационными признаками нагрузочных резисторов являются:

• Номинал электрического сопротивления.
• Геометрические размеры.
• Основной (допустимый) разброс параметра. Существуют в основном два типа таких резисторов: обычные с допустимым изменением сопротивления в несколько процентов и прецизионные, у которых этот показатель не превышает сотые доли процента.
• Характер сопротивления: постоянный или переменный. Второй тип резисторов конструктивно выполнен с возможностью изменения выходного сопротивления в зависимости от параметров проверяемого устройства.
• Способ подключения.
• Область применения.
• Стоимость.
• Компания производитель.

Все основные характеристики таких резисторов определяются установленными стандартами.

Они указаны в паспорте на каждый элемент.

Основные характеристики

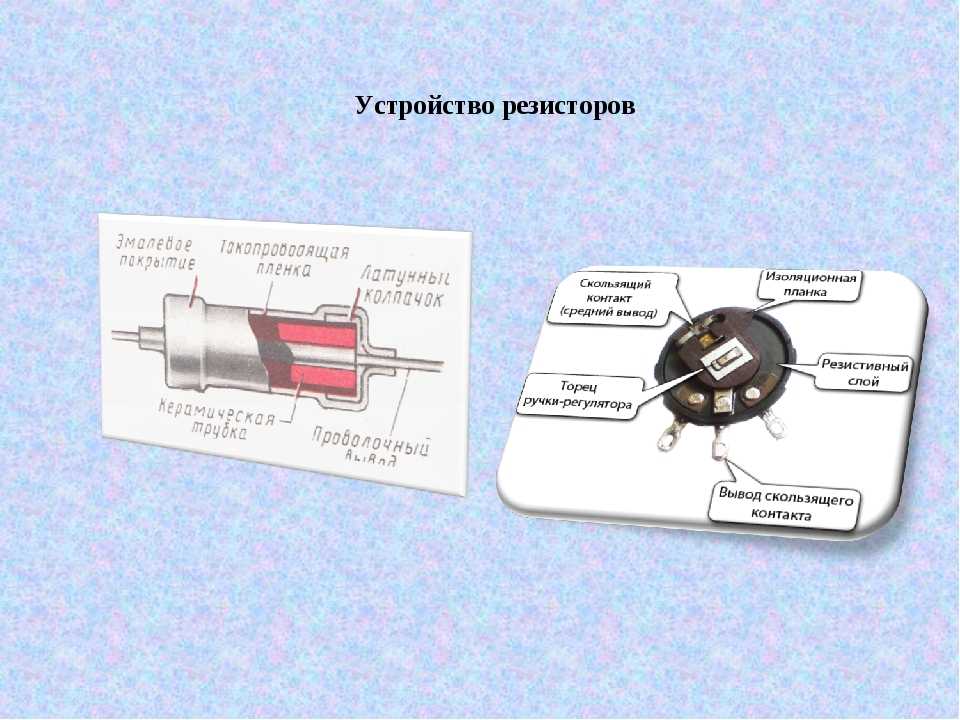

Конструктивно он состоит из керамической пустотелой трубки, по внешнему периметру которой наматывается медная проволока или специальная плёнка.

С торцов на трубку одевают токопроводящие заглушки с закреплёнными отводами для дальнейшего подключения к схеме или выходу устройства. Сверху для повышения надёжности и долговечности резистор покрывается лаком. На поверхности наносится номинал резистора или принятая маркировка.

По этим обозначениям используя специальные справочники можно узнать все основные параметры. К основным характеристикам нагрузочного резистора относятся:

• Форма резистора.
• Геометрические размеры.
• Номинал сопротивления.
• Номинальная мощность.
• Параметры определяющие электрическую прочность. (они характеризуют условия возможного наступления пробоя изоляционной оболочки).
• Допустимые электрические параметры (напряжение и протекающий электрический ток).
• Максимально допустимая температура нагрева.
• Максимальное значение возникающих потерь.

Область применения

С помощью нагрузочного резистора решаются следующие задачи проверки радиоэлектронных и электрических устройств:

• Проводят проверку выходных параметров различных источников электрической энергии. К ним относятся: аккумуляторы, электрические батареи, солнечные батареи.
• Проверяют выходные параметры автономных и встроенных блоков вторичного питания. Благодаря установке нагрузочного резистора получают истинные значения выходного тока и напряжения, которые должны быт во время работы всего устройства. Особенно важно для знания параметров маломощных источников питания.
• Проверяют работоспособность отдельных блоков или участков электроаппаратуры, параметры которых зависят от подключённой нагрузки.
• Для стабильной работы трансформаторов и автотрансформаторов.
• Нормализация работы установленных приборов учёта электроэнергии, подключённых к отводящим фидерам.

С помощью нагрузочных резисторов производится нормализация нагрузки вторичной цепи.

Основы резистора-Home-KOA Speer Electronics

Что такое резистор?

Чтобы понять функцию резистора, важно понять закон Ома.

Закон Ома гласит, что ток в проводнике между двумя точками прямо пропорционален напряжению в этих двух точках.
Другими словами, закон Ома означает, что напряжение = ток x сопротивление.

Если напряжение равно Е, а ток равен I, выполняется следующее соотношение.

Закон Ома: E=I x R

Также имеют место следующие соотношения:
Ток = напряжение/сопротивление (I = E/R)
Сопротивление = напряжение/ток (R= E/I)

«R» представляет коэффициент пропорциональности и равен называется сопротивлением (электрическим сопротивлением). Это символ количества, а Ω (Ом) — символ единицы измерения. Символ цепи показан на следующем рисунке.

Символы цепи резистора

При высоком электрическом сопротивлении ток протекает с трудом, а при низком электрическом сопротивлении ток течет легко. Используя это явление, резистор, как электронный компонент, обеспечивает постоянный ток через цепь или регулировку тока по мере необходимости. Резисторы также используются для уменьшения или деления напряжения.

Таким образом, резисторы наряду с конденсаторами и катушками индуктивности (катушками) являются основными пассивными компонентами, которые являются важными базовыми компонентами электронных схем.

Электрическое сопротивление

Электрическое сопротивление проводника определяется по следующей формуле.

Электрическое сопротивление R=ρ x L/S [Ом]

• Площадь поперечного сечения [см ² ]: S
• Длина [см]: L
• Удельное сопротивление материала [Ом x см]: ρ

Типовая конструкция резистора

• Плоский резистор для поверхностного монтажа

• Выводной резистор (пленочный)

Типы резисторов

Существуют различные классификации или типы резисторов в зависимости от комбинации функции, формы, резистивного материала и области применения.

Резисторы делятся на три типа по функциям:

• Постоянные резисторы — используются в электрической цепи (подробнее об этом типе резисторов ниже)
• Подстроечные потенциометры — для регулировки цепи
• Резисторы переменные — используются в качестве радиоусилителя за счет изменения сопротивления.

Постоянные резисторы

Постоянные резисторы делятся на типы для поверхностного монтажа (без подводящего провода) и с выводами (с подводящим проводом). Тип поверхностного монтажа включает прямоугольный тип и тип цилиндра. Кроме того, разделение идет дальше в зависимости от материала уплотнения: тип формы из смолы и тип керамического корпуса.

Материалы резистивного элемента включают: углеродную пленку, металлическую пленку, состоящую в основном из нихрома, пленку оксида металла, композиты металлической глазури, состоящие из оксида металла и стекла; элементы с использованием металлической пластины, металлической проволоки или металлической фольги; и твердого типа, состоящего из металлооксидной керамики.

Характеристики резисторов включают резисторы с очень точными допусками сопротивления и температурными характеристиками, резисторы, выдерживающие высокое напряжение и скачки напряжения, резисторы с большими колебаниями значения сопротивления в зависимости от температуры, а также резисторы, имеющие функцию плавкого предохранителя.

При выборе резистора важно выбрать оптимальную комбинацию из доступных вариантов в соответствии с целью применения.

Фиксированные резисторы для поверхностного монтажа

Резисторы с клеммами, обработанными для пайки или склеивания, и не имеющие клеммных проводов (подводящих проводов). Их можно разделить на прямоугольные и цилиндрические. Ниже показаны пять типов в зависимости от резистивного материала.

• Прямоугольный тип – 1. Металлический пленочный тип, 2. Металлический пленочный тип, 3. Металлический пластинчатый тип
• Цилиндрический тип – 4. Тип углеродной пленки, 5. Тип металлической пленки

Среди них на пленку с металлической глазурью приходится большая часть рынка с точки зрения стоимости, компактности и простоты монтажа. Некоторые статистические данные показывают, что более 90% постоянных резисторов чипа относятся к металлическому пленочному глазури.

Примечательна тенденция к уменьшению размера чипов, и спрос на размер 1005 (1,0 мм x 0,5 мм) и размер 0603 (0,6 мм x 0,3 мм) прямоугольного типа растет. Принятие размера 0402 (0,4 мм x 0,2 мм) продвигается для устройств мобильной связи, таких как мобильные телефоны и смартфоны.

Постоянные резисторы на микросхемах прямоугольного типа
Этот тип можно грубо разделить на толстопленочный тип металлической глазури и тонкопленочный металлический тип. Массовое производство в основном на толстопленочном типе. Толстопленочный тип отличается отличной способностью монтажа и устойчивостью к окружающей среде, в то время как тонкопленочный тип отличается малым допуском сопротивления, малым T.C.R. и низкий ток шума. В частности, T.C.R. толстопленочного типа составляет около 25×10 ^-6 /K, в то время как у тонкопленочного типа он составляет всего около 5×10 ^-6 /K, что делает его значение сопротивления стабильным с течением времени.

Размер резистора прямоугольного типа стандартизирован в 0402, 0603, 1005, 1608, 2012 и 3216 (код мм). Спрос на размер 0403, в частности, быстро растет среди устройств мобильной связи. Размеры 0603, 1005 и 1608 широко используются в потребительских товарах, промышленном оборудовании и автомобилестроении. Тип высокой мощности имеет в линейке размеры 3216, 3225, 5025 и 6331. Недавно были разработаны широкие типы выводов, которые обеспечивают более высокую номинальную мощность по сравнению с чип-резисторами того же размера, в размерах 0510, 0816, 1220, 1632, 2550 и 3163.

Постоянные резисторы с цилиндрическими микросхемами
Широко известный как MELF (безвыводная поверхность с металлическим электродом), тип микросхемы со структурой осевого резистора общего типа без подводящего провода, но с металлическим колпачком, прикрепленным к электродам на оба конца. Его цилиндрическая форма и металлический колпачок устраняют концепцию передней и задней части, обеспечивают превосходную электродную и механическую прочность, а также имеют точные конструктивные размеры, которые обеспечивают высокую точность при подаче и монтаже резисторов. Кроме того, тип металлической пленки превосходен в точности сопротивления, TCR и подавлении токовых шумов.

Сети резисторов

Сети резисторов, в которых два или более резистивных элемента интегрированы и объединены на изолирующей подложке для формирования единого электронного компонента. Каждый элемент можно соединить по мере необходимости. Массив представляет собой просто непрерывную интеграцию резисторов с двумя электродами, а сеть представляет собой интеграцию сформированной цепи. Основное применение — подтягивающие и подтягивающие резисторы для цифровых схем.

В зависимости от формы их можно разделить на тип SIP (одинарный встроенный пакет), тип DIP (двойной встроенный пакет), тип плоского корпуса и тип держателя чипа.

В 1980-х годах, когда производство резисторов из углеродной пленки было основой, объем производства SIP-резисторов резко увеличился для поддержки монтажа с высокой плотностью. Однако в 1990-х годах, когда технология монтажа сменилась на поверхностный монтаж, стали использоваться резисторы для микросхем. В прошлом сетевые резисторы часто использовались вокруг логических ИС и параллельных портов для ввода-вывода, но с тех пор, как обработка микрокомпьютерами и использование последовательных шин для ввода-вывода продвинулись вперед, спрос на сетевые резисторы значительно снизился.

Постоянные резисторы с выводами

Постоянные резисторы с углеродной пленкой
Постоянные резисторы с превосходным импульсным сопротивлением, в которых в качестве резистивного элемента используется углеродная пленка, которые долгое время были самыми популярными резисторами. Что касается электрической мощности, наиболее распространенными на рынке являются типы 1/4 Вт и 1/2 Вт. Маленькие типы, такие как тип 1/4 Вт размером 3,2 мм x 1,9 мм и тип 1/2 Вт размером 6,3 мм x 2,85 мм, являются основными и широко используются в качестве продуктов общего назначения.

Постоянные резисторы с металлической пленкой
Постоянные резисторы с металлической пленкой в ​​качестве резистивного элемента, что обеспечивает небольшой допуск сопротивления, TCR, меньшую вариацию старения, высокую точность, превосходную стабильность и низкий ток шума. Основные области применения включают промышленное оборудование, такое как телекоммуникационное и измерительное оборудование, а также автомобили и сенсорные модули, которые требуют высокой точности цепей для обработки мельчайших сигналов.

Фиксированные резисторы с пленкой из оксида металла
Постоянные резисторы с пленкой оксида металла в качестве резистивного элемента, что обеспечивает высокую номинальную мощность при малых размерах (наименьший объем на номинальную мощность среди всех резисторов) и отличную термостойкость. Низкий TCR достигается при более низкой стоимости по сравнению с металлопленочными резисторами силового типа. Основное применение — схема питания.

Постоянные резисторы с проволочной обмоткой

Постоянные резисторы с металлической резистивной проволокой в ​​качестве резистивного элемента. Обладает отличной импульсной стойкостью и термостойкостью. Его низкий T.C.R. достигается низкий ток шума. С другой стороны, трудно получить высокое значение сопротивления, а структура обмотки делает его непригодным для высокочастотных цепей. Резисторы с проволочной обмоткой в ​​основном используются в качестве резистора предварительного заряда в цепях электропитания. Эти резисторы с низким сопротивлением используются для измерения тока.

Ссылка:　
・Альманах электронных компонентов 2019 (опубликован Chunichi-sha)
・Статистические данные «Министерства экономики, торговли и промышленности» Японии

Термины и определения

Номинальное сопротивление

Расчетное значение сопротивления обычно указывается на резисторе.

Номинальная мощность

Максимально допустимая мощность при номинальной температуре. Некоторые из наших массивов и сетей чип-резисторов указывают номинальную мощность для всего корпуса, а не для каждого элемента.

Номинальная температура окружающей среды

Максимальная температура окружающей среды, при которой номинальная мощность может применяться непрерывно. Номинальная температура окружающей среды относится к температуре вокруг резистора, установленного внутри оборудования, а не к температуре воздуха снаружи оборудования.

Номинальная температура клеммной части

Максимальная температура клеммной части резистора для поверхностного монтажа, при которой номинальная мощность может применяться непрерывно. Включает повышение температуры за счет собственного тепловыделения.

Кривая снижения характеристик

Кривая, показывающая зависимость между температурой окружающей среды или температурой клеммной части и максимально допустимой мощностью, которая обычно выражается в процентах.

Номинальное напряжение

Максимально допустимое напряжение постоянного или переменного тока, которое должно непрерывно прикладываться к резистору или резистивному элементу.
Номинальное напряжение (В) = √Номинальная мощность (Вт) X Номинальное значение сопротивления (Ом)
Номинальное напряжение должно быть рассчитанным значением или макс. рабочее напряжение, в зависимости от того, что ниже.

Критическое сопротивление

Максимальное номинальное значение сопротивления, при котором может быть применена номинальная мощность без превышения максимального рабочего напряжения. Номинальное напряжение равно макс. рабочее напряжение при критическом значении сопротивления.

Макс. Рабочее напряжение

Максимальное напряжение постоянного или переменного тока (среднеквадратичное значение), которое можно непрерывно прикладывать к выводам резистора. Однако максимальным значением применимого напряжения является номинальное напряжение при критическом значении сопротивления или ниже.
Максимальное рабочее напряжение и номинальное напряжение рассчитываются как напряжение постоянного тока на основе номинальной мощности. Для напряжения переменного тока предполагается синусоида, поэтому пиковое напряжение должно быть в √2 раза больше максимального рабочего напряжения. Если форма волны не является синусоидальной или когда значение сопротивления превышает критическое сопротивление, свяжитесь с нами для получения применимого пикового напряжения.

Напряжение перегрузки

Допустимое напряжение, которое подается в течение 5 сек. в соответствии с испытанием на кратковременную перегрузку. Напряжение перегрузки должно быть в 2,5 раза больше номинального напряжения или макс. напряжение перегрузки, в зависимости от того, что ниже

Максимальное напряжение перегрузки

Наибольшее значение напряжения перегрузки

Выдерживаемое напряжение диэлектрика

Напряжение переменного тока (среднеквадратичное значение), которое можно приложить к определенной точке между электродом и внешним покрытием в течение одной минуты в соответствии с проверочным испытанием

Температурный коэффициент сопротивления (T.C.R.)

Относительное изменение сопротивления между двумя заданными температурами при изменении температуры на 1 К, которое рассчитывается по следующей формуле.

Т.К.Р. (×10−6/K) =	Р-Р 0	×	1 × 10 6
	Р 0		Т-Т 0

R : Значение сопротивления (Ом) при T
R ₀ : Значение сопротивления (Ом) при T ₀
T : Измеренная тестовая температура (°C)
T ₀ : Измеренная базовая температура (°C)

Как выбрать резистор для вашего проекта — Блог Digilent

Взгляните на печатную плату, и, скорее всего, вы найдете один или два резистора. В большинстве плат сегодня используется технология поверхностного монтажа (SMD), поэтому компоненты иногда слишком малы, чтобы их можно было увидеть, но я обещаю, что они там есть. Как инженеры решают, какие резисторы использовать в конструкции? Иногда это зависит от того, как вы хотите, чтобы эта часть схемы работала, как в случае с операционным усилителем. В других случаях это необходимо для предотвращения прохождения слишком большого тока через данную точку цепи, поэтому их часто называют токоограничивающими резисторами. Может быть, вам нужен простой способ разделить напряжение или ток. Реальность такова, что существует множество способов использования резисторов, и часто определение номинала резистора зависит от вас.

Куча угольно-пленочных резисторов. Изображение из Sparkfun.

Резисторы названы правильно. Они сопротивляются потоку тока из одного места в другое. Пока ток должен проходить через этот резистор, мы можем контролировать количество проходящего тока с очень высокой степенью точности. Это основное применение резистора и основа закона Ома, который гласит, что ток (I), проходящий через компонент с импедансом (сопротивлением), эквивалентен падению напряжения на этом компоненте (V), деленному на его импеданс [( R), т. е. I = V/R]. (Вот хороший интерактивный сайт, посвященный закону Ома). Его можно изменить, чтобы определить значение любого из трех, если известны два других. С ним связан закон Джоуля, который используется для определения количества энергии (Дж), выделяемой проводником (например, резистором) при протекании по нему тока (I) в течение заданного промежутка времени, т. Е. J = I² *Р*т. Разделите J на ​​t, и вы получите количество энергии, потребляемой этим устройством, в джоулях/секунду или ваттах (Вт). (Мыслительное упражнение — если лампа накаливания потребляет 100 Вт, какое сопротивление имеет нить накала? Путем некоторой перестановки и замены мы получаем W/V = I. Тогда V/I = R. 100 Вт/120 В = 0,8333 А. Тогда 120 В /0,8333 А = 144 Ом.)



Для начала давайте рассмотрим транзистор с биполярным переходом или BJT. Транзисторы обычно представляют собой компоненты с тремя выводами, которые действуют как электронные переключатели. Когда вы подаете небольшой ток на базовый контакт BJT, «переключатель» замыкается, и между двумя другими контактами может течь гораздо больший ток. На базовом выводе требуется только небольшое количество тока, а все большее просто тратится впустую, поэтому мы можем использовать относительно большой резистор. Большинство схем работают в диапазоне 3,3–12 В, а ток 5–15 мА не исключен для работы биполярного транзистора, поэтому, если мы применим резистор где-то в диапазоне 1–10 кОм, все будет хорошо. Я бы сначала спроектировал схему с резистором 10 кОм, даже не задумываясь об этом, смоделировал ее с помощью Multisim, чтобы точно увидеть, что происходит, а затем при необходимости внес какие-либо изменения оттуда. Это особенно полезно, если вашим источником тока является микроконтроллер, который очень чувствителен к сильному потреблению тока (> 40 мА) на выходных контактах. (Чтобы узнать больше о BJT, нажмите здесь, чтобы просмотреть мои инструкции. )



Еще одно распространенное место, где можно найти резисторы, — последовательно с диодами, особенно со светодиодами. Светодиоды очень специфичны, когда речь заходит о том, какой максимальный ток может быть применен. Когда вы приобретете светодиод, вам нужно будет знать три вещи: (1) прямое напряжение или падение напряжения, (2) прямой ток и (3) исходное напряжение. (1) и 2) исходят от производителя, поэтому обязательно найдите эти данные. (Некоторые поставщики указывают данные прямо на странице продукта, но вы всегда можете найти их в техническом паспорте.) Напряжение источника зависит от вас и определяется потребностями вашей схемы или, в моем случае, той батареей, которая у меня есть. около. Глядя на техническое описание типичного светодиода RGB, мы видим, что прямой ток составляет 20 мА для каждого цвета. Мы также видим, что прямое напряжение составляет 2,0 В для красного и 3,2 В для зеленого и синего. (Обратите внимание — эти значения довольно типичны для одноцветных светодиодов одного цвета. ) Мы знаем, что для использования синей части светодиода нам нужно как минимум 3,2 В, поэтому давайте для удовольствия возьмем 6 В. Значение прямого напряжения говорит нам, что светодиод будет «потреблять» 3,2 В из доступных 6,0 В, оставляя нам 2,8 В, чтобы что-то с ними сделать. Если мы этого не сделаем, светодиод сгорит. Здесь в дело вступает резистор, но давайте также посмотрим на прямой ток, необходимый для синего светодиода. Нам нужно всего 20 мА. Если бы только был способ связать ток и напряжение, чтобы найти сопротивление. Я знаю, закон Ома! С некоторой перестановкой мы получаем R = V/I, поэтому 2,8 В/20 мА = 140 Ом. Это «типичное» значение для этого резистора, но на самом деле почти все светодиоды будут нормально работать в диапазоне текущих значений и номиналов удлинительного резистора. Кроме того, 140 Ом не является обычным значением для резистора. Если мы используем резистор 150 Ом, мы получаем 18,67 мА, проходящих через светодиод, что идеально. Однако мой опыт показывает, что светодиоды будут нормально работать даже при 5 мА, и в этом случае нам понадобится резистор на 560 Ом. Разница лишь в том, что светодиод будет светить тусклее. (Мы можем использовать эти знания для создания диммера для наших светодиодов!)



Делители напряжения и тока являются грубыми, но эффективными способами снижения более высокого напряжения питания или тока до требуемого более низкого значения. (Вы можете легко использовать делитель напряжения, чтобы понизить большое напряжение питания (> 9 В) для светодиода, чтобы необходимый резистор не обязательно был мощным резистором.) Делители напряжения и тока не требуют ничего, кроме простого расчета. , умножив ток или напряжение источника питания на коэффициент двух или более резисторов, чтобы определить выходной сигнал. (Хорошее подробное руководство по схемам делителей см. в соответствующем разделе на сайте allaboutcircuits.com.)



Операционные усилители или операционные усилители используют резисторы для определения коэффициента усиления или усиления схемы. Опять же, это не что иное, как простое соотношение двух резисторов. Для фильтров, использующих операционные усилители, резистор действует как регулятор тока. Вы можете построить любой активный фильтр на операционном усилителе с резисторами и конденсаторами, и существует постоянная времени, связанная с выбранными значениями R, C и частотой среза f , в частности, f  ∝ 1/RC. Поскольку вам нужна более быстрая частота среза, необходимое значение R уменьшится. (Чтобы узнать больше о фильтрах, на сайте electronics-tutorials.ws есть действительно хороший раздел. Чтобы узнать больше об операционных усилителях, щелкните здесь, чтобы просмотреть мои инструкции.)



Таймер 555 — одна из старейших и наиболее широко используемых микросхем на рынке. Настроенный как нестабильный мультивибратор или осциллятор, выход представляет собой прямоугольную форму волны, а рабочий цикл и период полностью регулируются в соответствии с выбранным значением резисторов и конденсаторов. Например, большой резистор будет замедлять скорость разряда конденсатора, увеличивая рабочий цикл и/или период.
