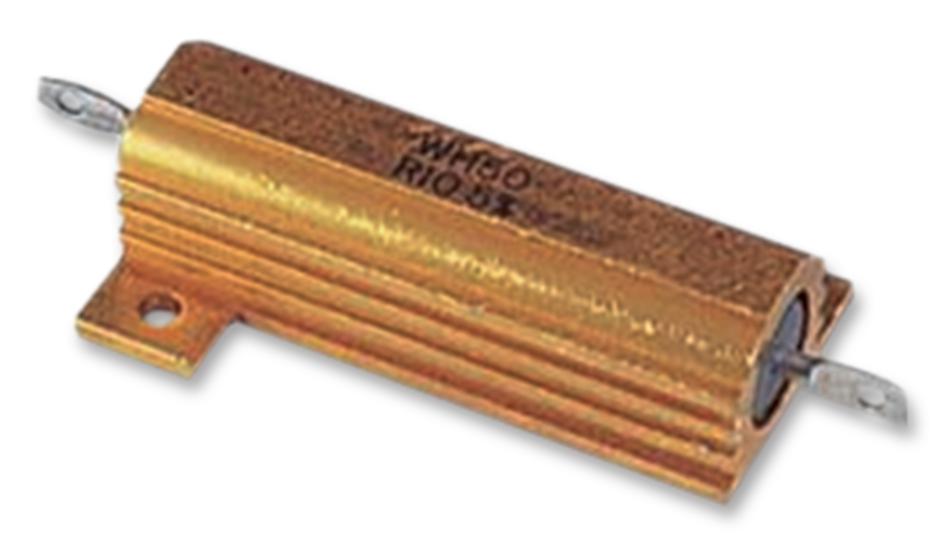

Резистор постоянный непроволочный высокочастотный на 50 Ом
Для измерения номинальной (ну или реальной) мощности внезапно появившихся в хозяйстве радиостанций имеется простой и удобный прибор, Surecom SW-102, измеритель мощности, КСВ, ну и частоты. Хорошо глянуть в «попугаях», сравнить и прикинуть, что к чему. Дёшево, сердито и относительно точно (как выяснилось). Будет заменён на самоделку (мостовая схема с двумя фидерами, с Arduino, на базе встроенного АЦП, схема рабочая, больших усилий не требует, с подключением к компьютеру, куда же без этого), если мне не надоест возиться с паяльником — из принципа 😉
Для нормальных измерений нужна нагрузка, балласт, ну или поглотитель — как правильно? О ней и поговорим.
Простой путь — купить готовую, не наш вариант. Путь посложнее — слепить из имеющихся 2Вт резисторов должную нагрузку (выглядит колхозно, сопротивление «прыгало», пройденный путь). Сложный путь — собрать своё, на подобранных компонентах.
Заказ добрался до меня за пару недель, обычный пакет, резисторы внутри пластиковой защиты, всё целое:
Быстро посмотрел, что прислали:
Вроде как без обмана, можно собирать макет, в процессе пайки резистор малость «сдулся», радиатор из запасов распилен и расточен до должного размера гравёром, метчиком прошёл резьбы под крепление, термопаста обязательно присутствует:
Макет работает, лучшего ЭМП-экрана не нашлось — что было под рукой — то и нацепил 😉 (на замере Baofeng BF-H7, заявлено 10 Вт, на 70 см. не «вывозит» и семи ватт, на 2-х метрах лучше), КСВ/VSWR ожидаемо 1.00 (для простоты — всё, что «улетело» из тракта передатчика, полностью «сожрано» в моей нагрузке, ничего обратно в передатчик не прилетело и не рассеялось там, только греем атмосферу на резисторе — и это — прекрасно):
Старая рабочая «лошадь» icom IC-F610 с легкостью «вывозит» 20Вт (режим High, ограничен через CS-F500ADJ специально, для умеющих в icom — предваряя вопросы «а где 45Вт?!» — они там есть, но мне не нужны и опасны):
На 5 Вт+ резистор начинает прогреваться, на 40-45 Вт нагрев становится существенным и довольно быстрым (радиатор на такие мощности надо бы побольше, но для измерений сойдёт и такой вариант, главное, не забывать отпускать тангенту на манипуляторе 😉 ).
Для измерения мощности вольтметр не «катит» (частоты, все дела), городим схемку однополупериодного выпрямителя на «коленке», для моих «мощностей» сойдёт и кремниевый диод (что было — то и поставил — 1n4148, потом поменял на «германий» Д18 + конденсатор лавсановый 1nF):
Добываем из закромов «старичка» UT-61B, подключаем к компьютеру, сверяемся с «букварями», быстро пишем «программку»-скрипт, получаем результат, вполне себе правдоподобный, до 10Вт результат ОК, больше — всё плохо (надо поиграться с диодом):
Собираем в корпус, меняем SMA на so-239/UHF (N-type слишком «жирно» для меня, редкий зверь в хозяйстве), делаем отключение схемы измерения отдельной кнопкой:
Два болта в «воздухе» ничего не держат — я (ошибочно) решил, что с положением резистора можно поиграться, не «прокатило»:
Вполне себе решение. Всё работает, как и задумано. Продолжению — быть. Импортозамещению — быть (жду предложения по цене).
Оригинал в бложике, там больше воды и текста.
Исправления принимаются с удовольствием! 🙂
Клеммы: Резистивные нагрузки
Домашняя страница RF Parts RF Dummyloads Клеммы: Резистивные нагрузки
(РФ) 5651
ECM Techology заделка полосковой линии. 50 Ом, 125 Вт. DC-18 ГГц. Толщина 11/16″ x 1/2″ x 3/16″. Внимание: Содержит BeO. 7/8″ Д x 1-1/16″ в ширину.
$35 за штуку
Увеличить изображение
(RF) 02-125T
EMC Technology полосковая манекеновая нагрузка. Нагрузка 50 Ом, 1 Вт, золото. 0,25 «Д x 0,153» В. ДК: 82+. НСН: 5985-00-489-8417.
$27 шт.
Увеличить изображение
(РФ) 2068-4001-00
Macom / Omni Spectra Заделка полосковой линии. 50 Ом. Фланец 0,5 «х 0,5».
$25 за штуку
Нажмите здесь файл PDF
(РФ) 31-1003-100
Florida RF Labs полосковый резистор.
100 Ом, 150 Вт. 1 ГГц.
$29 за штуку
Нажмите здесь для файла PDF
(РФ) PPR300-10-3
KDI полосковая заделка. 100 Ом, 2%, 10 Вт. DC-4 ГГц. Соответствует RoHS.
$19 за штуку — $16 (3+)
(RNI) 8509482-1
Полосковый резистор. 50 Ом, 5%, 20 Вт. 8-32 шпильки. Подкладка 1/4″ x 3/8″. НСН: 5905-00-411-1838.
29 долларов США за штуку
(RNI) 00050-450A
Неиндуктивный сменный резистор для эквивалентной нагрузки Harris с водяным охлаждением. 12 дюймов в длину и 1-15/16 дюймов в диаметре. 1/2 дюйма в ширину серебряные проводящие ленты на каждом конце. Состав стеклянной пленки.
95 долларов США за штуку
(РФ) 6600-TN-1000-JN
BCP, 100 Ом. 1 дюйм в длину и 3/8 дюйма в ширину.
*** ПРОДАНО ***
(РФ) RM250-200
Фиксированный пленочный резистор Acrian , поверхность — полосковая. 200 Ом, 10%, 250 Вт. Бериллий.
$49 за штуку
Увеличить изображение
Нажмите здесь для файла PDF | Щелкните здесь для просмотра файла PDF
(RF) RF010BB01
Johanson Фланцевый резистор BeO, 10 Вт, 50 Ом, постоянный ток — 6 ГГц, 0,48″ Д x 0,3″ Ш x 0,145″ В, соответствует требованиям RoHS. Внимание: подложка содержит Оксид бериллия Требуется осторожность при обращении
12 долларов за штуку — 11 долларов (6+), 10 долларов (10+), 9 долларов (25+)
Увеличить изображение
(RF) RF025AG01
Фланцевый резистор Johanson AlN, 25 Вт, 250 Ом, 0,48″ Д x 0,3″ Ш x 0,145″ В.
15 долл. США за штуку — 14 долл. США (6+), 13 долл. США (10+), 12 долл. США (25+)
Увеличить изображение
Щелкните здесь для просмотра файла PDF | Щелкните здесь для просмотра файла PDF
(RF) RF050BA06
Johanson Фланцевый резистор BeO, 50 Вт, 100 Ом, постоянный ток — 2 ГГц, 0,655″ Ш x 0,56″ Д x 0,145″ В, соответствует требованиям RoHS.
16 долларов за штуку — 15 долларов (6+), 14 долларов (10+), 13 долларов (25+)
Увеличить изображение
Щелкните здесь для просмотра файла PDF | Щелкните здесь для просмотра файла PDF
(RF) RF100BA08
Johanson Фланцевый резистор BeO, 100 Вт, 100 Ом, постоянный ток — 2 ГГц, 0,505″ Ш x 0,8″ Д x 0,165″ В, соответствует требованиям RoHS. Внимание: подложка содержит Оксид бериллия Требуется осторожность при обращении
18 долларов за штуку — 17 долларов (6+), 16 долларов (10+), 15 долларов (25+)
Увеличить изображение
(RF) RF150AA11
Фланцевый резистор Johanson AlN, 150 Вт, 100 Ом, постоянный ток — 2 ГГц, 0,655″ Д x 0,87″ Ш x 0,145″ В. (10+), $14 (25+)
Увеличить изображение
Щелкните здесь для просмотра файла в формате PDF
(RF) RF150AB11
Johanson Фланцевый резистор AlN, 150 Вт, 50 Ом, постоянный ток — 2 ГГц, 0,655″ Д x 0,87″ Ш x 0,145″ В.
17 долл. США за штуку — 16 долл. США (6+), 15 долл. США (10+), 14 долл. США (25+)
Увеличить изображение
(RF) RF150BA11
Johanson Фланцевый резистор BeO, 150 Вт, 100 Ом, пост. ток — 2 ГГц, 0,655″ Ш x 0,87″ Д 5″ 5 В x 0,11 Соответствует RoHS
17 долларов за штуку — 16 долларов (6+), 15 долларов (10+), 14 долларов (25+)
Увеличить изображение Файл PDF
(RF) RF150BB09
Johanson Фланцевый резистор BeO, 150 Вт, 50 Ом, постоянный ток — 2 ГГц, 0,505″ Ш x 0,8″ Д x 0,145″ В, соответствует требованиям RoHS. Внимание: подложка содержит оксид бериллия. Требуется осторожность при обращении.
17 долларов за штуку — 16 долларов (6+), 15 долларов (10+), 14 долларов (25+)
Увеличить изображение
Щелкните здесь для просмотра файла PDF | Щелкните здесь для просмотра файла в формате PDF
(RF) RF250AA12
Johanson Фланцевый резистор AlN, 250 Вт, 100 Ом, пост.
ток — 2 ГГц, 0,655″ Д x 0,975″ Ш x 0,23″ В.
-16 долл. США 6+), $15 (10+), $14 (25+)
Увеличить изображение
Щелкните здесь для просмотра файла PDF Щелкните здесь для просмотра файла PDF
(RF) RF250AB12
50 Ом, постоянный ток — 1,5 ГГц, 0,655″ Д x 0,975″ Ш x 0,23″ В.
17 долл. США за штуку — 16 долл. США (6+), 15 долл. США (10+), 14 долл. США (25+)
Увеличить изображение
Нажмите здесь, чтобы открыть файл PDF | Щелкните здесь для просмотра файла PDF
(RF) RF400BA13
Johanson Фланцевый резистор BeO, 400 Вт, 100 Ом, постоянный ток — 1 ГГц, 0,78″ Ш x 1,1″ Д x 0,22″ В, соответствует требованиям RoHS. Внимание: подложка содержит Оксид бериллия Требуется осторожность при обращении
28 долларов за штуку — 27 долларов (6+), 26 долларов (10+), 25 долларов (25+)
Увеличить изображение
Щелкните здесь, чтобы просмотреть файл PDF |0003
(RF) RF400BB13
Johanson Фланцевый резистор BeO, 400 Вт, 50 Ом, постоянный ток – 3 ГГц, 0,78″ Ш x 1,1″ Д x 0,22″ В, соответствует требованиям RoHS.
Внимание! Подложка содержит оксид бериллия. Требуется осторожность
28$ за штуку — 27$ (6+), 26$ (10+), 25$ (25+) , 30 Вт, 300 Ом, 0,34 дюйма (Д) x 0,1 дюйма (Ш) x 0,075 дюйма (В).(25+)
Увеличить изображение
Щелкните здесь, чтобы открыть PDF-файл | Щелкните здесь для просмотра файла в формате PDF
(RF) TF100BB08
Johanson Фланцевый резистор BeO, 100 Вт, 50 Ом, постоянный ток — 6 ГГц, 0,365″ Ш x 0,8″ Д x 0,165″ В, соответствует требованиям RoHS. Внимание: подложка содержит Оксид бериллия Требуется осторожность при обращении
15 долларов за штуку — 14 долларов (6+), 13 долларов (10+), 12 долларов (25+)
Увеличить изображение
Щелкните здесь для просмотра файла в формате PDF
(RF) TL125BB18
Йохансон Полосковый резистор BeO, 125 Вт, 50 Ом, 0,365″ Ш x 0,35″ Д x 0,075″ В, соответствует требованиям RoHS. Внимание! Подложка содержит оксид бериллия.
Требуется осторожность при обращении. (10+), $8.49 (25+)
Увеличить изображение
Щелкните здесь для просмотра файла в формате PDF
(RF) TF150AB11-006
Johanson Фланцевый резистор AlN, 150 Вт, 50 ГГц Вт, 250 Ом2, 3 Ом2 : 1,06:1, от 350 МГц до 2 ГГц, 1,1:1, от 2 ГГц до 2,3 ГГц, соответствует требованиям RoHS
13 долларов за штуку — 12 долларов (6+), 11 долларов (10+), 10 долларов (25+)
Увеличить изображение
Нажмите здесь, чтобы открыть PDF-файл | Щелкните здесь для просмотра файла в формате PDF
(RF) TF250AB12-007
Johanson Фланцевый резистор высокой мощности AlN, 250 Вт, 50 Ом, постоянный ток — 2,2 ГГц, КСВ: 1,05:1 @ постоянный ток — 900 МГц, 1,1:1 @ 900 МГц — 2,2 ГГц, соответствует требованиям RoHS.
14$ за штуку — 13$ (6+), 12$ (10+), 11$ (25+) Щелкните здесь для просмотра файла PDF
(RF) TF250BB12
Johanson BeO Высокомощный фланцевый резистор, 250 Вт, 50 Ом, постоянный ток — 3 ГГц, КСВ: 1,3:1.
11 $ за штуку — 10,50 $ (6+), 10 $ (10+), 9 $ (25+)
Увеличить изображение
Нажмите здесь, чтобы открыть PDF-файл 500 Вт, 50 Ом, постоянный ток — 1,25 ГГц, КСВ: 1,35:1.
24 доллара за штуку — 23 доллара (6+), 22 доллара (10+), 22,49 доллара (25+)
Увеличить изображение
Щелкните здесь, чтобы открыть PDF-файл
(RF) TF600AB14-060
Johanson AlN Высокомощный фланцевый резистор, 600 Вт, 50 Ом, 150–860 МГц, КСВ: 1,10:1, соответствует требованиям RoHS.
69 долл. США за штуку — 59 долл. США (6+), 54 долл. США (10+), 49 долл. США (25+) Резистор, 800 Вт, 50 Ом, постоянный ток — 1,5 ГГц, КСВ: 1,065:1 при постоянном токе — 860 МГц, 1,22:1 при 1,45 — 1,5 ГГц.
119 долл. США за штуку — 109 долл. США(6+), $104 (10+), $99 (25+)
Увеличить изображение
Щелкните здесь для просмотра файла в формате PDF 3 ГГц, КСВ: 1,2:1, соответствует требованиям RoHS.
15 долл. США за штуку — 14 долл. США (6+), 13 долл. США (10+), 12 долл. США (25+)
Резисторы с проволочной обмоткой самостоятельно
- автор: Эл Уильямс
Во всех видах инженерии мы строим абстракции в виде перевернутой пирамиды. Многие люди могут, например, спроектировать систему, используя готовые строительные блоки на печатных платах. Меньшее количество людей может сделать тот же проект с помощью интегральных схем. Еще меньше людей могут проектировать с помощью компонентов. Но кто проектирует компоненты? Еще меньше людей. Затем есть люди, проектирующие составные элементы этих компонентов. [Learnelectronics] хотел сломать один из этих уровней абстракции, поэтому он показал, как сделать собственные резисторы с проволочной обмоткой.
Резисторы с проволочной обмоткой часто используются, когда требуется сопротивление с более высокой рассеиваемой мощностью, чем у обычного пленочного или композиционного резистора.
Использование нихромовой проволоки делает это более практичным, поскольку ее метр имеет сопротивление почти 20 Ом. Обычный провод имеет гораздо меньшее сопротивление. На видео показано, как дрель аккуратно наматывает катушку провода, но это также подчеркивает одну из проблем, связанных с резисторами с проволочной обмоткой.
На самом деле, обмотка создает две проблемы: во-первых, катушки могут касаться друг друга, что меняет сопротивление. У нас возникло бы искушение намотать на форму с определенным интервалом, а затем приклеить ее эпоксидной смолой, чтобы придать ей механическую устойчивость. Он встраивает свой резистор в пластиковую трубку и упоминает, что залил бы его, если бы действительно собирался его использовать, но это все равно затруднило бы точное определение сопротивления.
Другая большая проблема с резистором, подобным этому, заключается в том, что он не только выглядит как катушка, но и действует как катушка. В некоторых приложениях это не имеет значения. Но во многих случаях вам не нужны гигантские скачки напряжения, сопровождающие быстрое изменение тока.
Мы видели, как это вызывало загадочные отказы силовых транзисторов, когда резистор с проволочной обмоткой служил эмиттерным резистором. В дополнение к индуктивности соседние обмотки также придают резистору большую емкость.
Означает ли это, что вы не можете использовать проволочные резисторы? Нет, вам просто нужно получить правильный вид. Оказывается, вам нужны неиндуктивные проволочные резисторы, в которых используется нечто, называемое обмотками Айртона-Перри. Идея проста. Предположим, вам нужен один метр провода, чтобы получить сопротивление 20 Ом, но вы хотите свести к минимуму нежелательные индуктивность и емкость.
Вы удваиваете количество проводов и делаете резистор на 40 Ом с хорошим зазором между катушками. Затем вы, по сути, наматываете еще один резистор на 40 Ом в противоположном направлении внутри этого зазора (или, иногда, сверху после изоляции первой обмотки). При том же числе витков магнитные поля уравновешиваются, а это означает, что индуктивность невелика.
А соседние витки провода имеют примерно одинаковое напряжение на них, что минимизирует емкость.
Конечно, теперь у вас есть два резистора по 40 Ом, но если вы соедините их параллельно, то получите желаемые 20 Ом. Вы также использовали в четыре раза больше проволоки, но бесплатного обеда не бывает.
Вы можете подумать, что резисторы с проволочной обмоткой устарели, но они просто стали высокотехнологичными. Если вы когда-либо использовали металлопленочные резисторы, они очень похожи, но вместо проволоки в них используется очень тонкая пленка из нихрома, толщина которой может достигать 50 нанометров. Однако обычно они их не наматывают. Они наносят однородную пленку, а затем используют какой-то процесс — в наши дни, как правило, лазер — для вырезания спирали или другого рисунка на пленке, фактически превращая ее в катушку. Да, они также обладают некоторой индуктивностью, в зависимости от материала и разреза.
Мы говорили о создании собственных конденсаторов и даже катушек индуктивности.
