Резисторы 0805 5% Номиналы ряда E24

Номинал Склад Заказ
0 Om
1 Om
1,2 Om
1,5 Om
1,8 Om
2,0 Om
2,2 Om
2,4 Om
2,7 Om
3,0 Om
3,3 Om
3,6 Om
3,9 Om
4,3 Om
4,7 Om
5,1 Om
5,6 Om
6,2 Om
6,8 Om
8,2 Om
9,1 Om
10 Om
11 Om
12 Om
13 Om
15 Om
16 Om
18 Om
20 Om
22 Om
24 Om
27 Om
30 Om
33 Om
36 Om
39 Om
43 Om
47 Om
51 Om
56 Om
62 Om
68 Om
Номинал Склад Заказ
75 Om
82 Om
91 Om
100 Om
110 Om
120 Om
130 Om
150 Om
160 Om
180 Om
200 Om
220 Om
240 Om
270 Om
300 Om
330 Om
360 Om
390 Om
430 Om
470 Om
510 Om
560 Om
620 Om
680 Om
750 Om
820 Om
910 Om
1 kOm
1,1 kOm
1,2 kOm
1,3 kOm
1,5 kOm
1,6 kOm
1,8 kOm
2,0 kOm
2,2 kOm
2,4 kOm
2,7 kOm
3,0 kOm
3,3 kOm
3,6 kOm
3,9 kOm
Номинал Склад Заказ
240 kOm
270 kOm
300 kOm
330 kOm
360 kOm
390 kOm
430 kOm
470 kOm
510 kOm
560 kOm
620 kOm
680 kOm
750 kOm
820 kOm
910 kOm
1 MOm
1,1 MOm
1,2 MOm
1,3 MOm
1,5 MOm
1,6 MOm
1,8 MOm
2,0 MOm
2,2 MOm
2,4 MOm
2,7 MOm
3,0 MOm
3,3 MOm
3,6 MOm
3,9 MOm
4,3 MOm
4,7 MOm
5,1 MOm
5,6 MOm
6,2 MOm
6,8 MOm
7,5 MOm
8,2 MOm
9,1 MOm
10 MOm

Резистор 102 сколько ом — Яхт клуб Ост-Вест

SMD резисторы для поверхностного монтажа имеют три основные характеристики: размер элемента (типоразмер), сопротивление в Омах, допуск сопротивления в процентах. Типоразмер обозначается четырехзначной цифрой. Ниже приведена таблица распространенных типоразмеров и их геометрических размеров.

Обозначение типоразмера EIA Размеры, мм
L W H a
0402 1.00 0.50 0.20 0.25
0603 1.60 0.85 0.30 0.30
0805 2.10 1.30 0.40 0.40
1206 3.10 1.60 0.50 0.50
1210 3.10 2.60 0.50 0.40
2010 5.00 2.50 0.60 0.40
2512 6. 35 3.20 0.60 0.40

Трехзначная нумерация резисторов с допуском 2%, 5% и 10%

Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются тремя цифрами. Первые две цифры обозначают мантиссу, третья – показатель степени по основанию 10 для определения номинала резистора в Омах. Например, маркировка 512 означает, что резистор имеет номинал 51×100 Ом = 5.1 КОм, маркировка 104 означает номинал 10×10000 = 100кОм.

Существуют также SMD резисторы с нулевым сопротивлением или так называемые перемычки. Они маркируются символом 0 или 000.

Ниже приведена таблица, используя которую вы сможете быстро определить номинал SMD резистора.

Четырехзначная нумерация резисторов с допуском 1%

Резисторы с допуском 1% типоразмеров от 0805 и выше маркируются четырьмя цифрами. Первые три из них обозначают мантиссу, а последняя – показатель степени по основанию 10 для задания номинала резистора в Омах. Буква R также служит для обозначения десятичной точки. Например, маркировка 3401 означает, что резистор имеет номинал 340×10 Ом = 3.4 КОм.

= 3.4 КОм

Трехзначная нумерация резисторов с допуском 1%

Резисторы с допуском 1% типоразмера 0603 маркируются с использованием трехзначной нумерации. Первые два символа – цифры, указывающие значение сопротивления в Омах, взятые из нижеприведенной таблицы. Последний символ – буква, указывающая значение множителя: S=0.1; R=1; B=10; C=100; D=1000; E=10000; F=100000. Например, маркировка 28C означает, что резистор имеет номинал 191×100 Ом = 19.1 КОм.

В общем, термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для монтажа на поверхность платы по технологии SMT (технология поверхностного монтажа).

SMT технология (от англ. Surface Mount Technology ) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких видов резисторов – SMD резистор.

SMD резисторы

SMD резисторы – это миниатюрные резисторы, предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

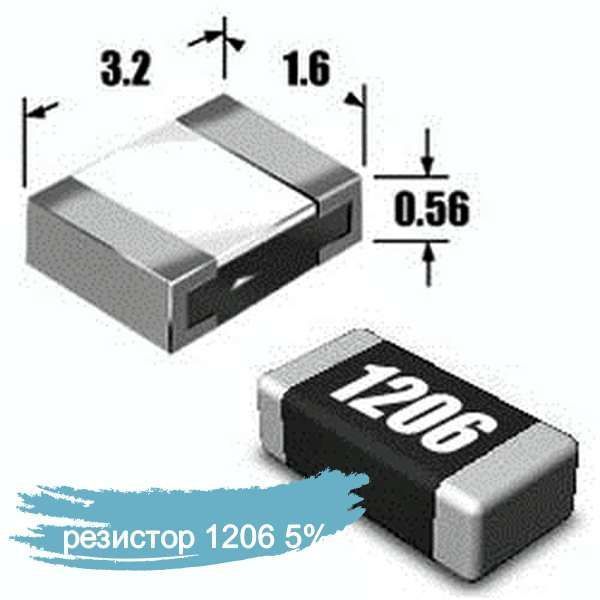

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 2,54.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

Маркировка SMD резисторов

Из-за малого размера SMD резисторов, на них практически невозможно нанести традиционную цветовую маркировку резисторов.

В связи с этим был разработан особый способ маркировки. Наиболее часто встречающаяся маркировка содержит три или четыре цифры, либо две цифры и букву, имеющая название EIA-96.

Маркировка с 3 и 4 цифрами

В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя. Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.

Еще несколько примеров определения сопротивлений в рамках данной системы:

  • 450 = 45 х 10 0 равно 45 Ом
  • 273 = 27 х 10 3 равно 27000 Ом (27 кОм)
  • 7992 = 799 х 10 2 равно 79900 Ом (79,9 кОм)
  • 1733 = 173 х 10 3 равно 173000 Ом (173 кОм)

Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.

Маркировка EIA-96

SMD резисторы повышенной точности (прецизионные) в сочетании с малыми размерами, создали необходимость в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96. Данный стандарт предназначен для резисторов с допуском по сопротивлению в 1%.

Эта система маркировки состоит из трех элементов: две цифры указывают код номинала резистора, а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:

  • 01А = 100 Ом ±1%
  • 38С = 24300 Ом ±1%
  • 92Z = 0.887 Ом ±1%

Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.

Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).

Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.

Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.

40 комментариев

Спасибо, очень удобный справочник.

Спасибо Вам за прекрасную и необходимую работу!

Полезная информация.Просто,удобно и понятно.Спасибо!

Все бы ничего, почему калькулятор не считаетв EIA?

Вроде все считает..

Буковку «С» нужно ввести после номинала

Доброго всем дня. На резисторе (СМД) написанно Е22 измерить не получается ,так как корозия уничтожила выводы. Стоит в десеке (переключатель спутниковых конвертеров) Прочитал только под микроскопом очень маленький размер. На глаз длинна не более 1,5мм. Подскажите кто силён.

На обычных резисторах этот номинал означает 22 Ома

Привет, а не могли бы сжато написать если не трудно: что такое смд резистор, его предназначение, сколько минимально ом и сколько максимально? Просто я только начал пытаться учить смд компоненты и сейчас тяжело усваиваю инфу, мне нужно сжато суть выучить смд резисторы, диоы и кандеры, что это, предназначение их, мощность мин и макс и как прозваниваются!

смд — маленький, без проводков, на плату сразу припаивать к дорожкам
предназначение — Сопротивляться прохождению тока (от ангельского Резист — Сопротивление)
минимально — Ноль (0) Ом (без приставки Омы — маленькое значение)
Максимально — Сколько повезёт (ххх) МегаОм (приставка Кило — среднее значение)

Прозванивается мультиметром на режиме Ʊ после предварительного замыкания измерительных контактов (эту цифру вычесть из измеренного сопротивления резистора). Измеренное значение Ноль при цифрах на маркировке говорит о коротком замыкании резистора внутри (сгорел). Сменой режима мультиметра можно найти нужный диапазон измерения, чтобы увидеть точное значение. Небольшое отличие от написанного номинала допустимо. Если на всех пределах показывает превышение предела — значит резистор в обрыве (сгорел). Как проводить измерения — написано в инструкции к измерительному прибору. Как работает сопротивление — описано в учебнике по физики, раздел про Закон Ома. Остальные компоненты также имеются в физике. Книга небольшая, прочитать можно один раз и потом на столе держать как справочник.

Продолжаем изучать основы электроники и сегодня наш разговор будем посвящен одному компоненту, без которого невозможно представить ни одну электрическую цепь, а именно резистору 🙂

Резистор.

Итак, начнем с основного определения резистора. Резистор – это, в первую очередь, пассивный элемент электрической цепи, который имеет определенное значение сопротивления (оно может быть постоянным и переменным). Предназначен этот элемент для линейного преобразования силы тока в напряжения и наоборот, ведь как мы помним из закона Ома, напряжение и сила тока связаны друг с другом как раз через величину сопротивления:

Резисторы являются одними из самых широко используемых компонентов – редко можно встретить схему, в которой бы не было ни одного резистора 😉 Основным параметром резистора, как уже понятно из определения, является его электрическое сопротивление, измеряемое в Омах (Ом).

Обозначение резисторов на схеме.

Давайте рассмотрим обозначение резисторов на схемах. Существуют два возможных варианта:

Кроме того, используются немного измененные символы, которые характеризуют резисторы на схеме по величине номинальной мощности рассеивания. Тут возникает вполне закономерный вопрос – а что это за параметр такой – номинальная мощность рассеивания? При протекании тока через резистор в нем будет выделяться мощность, что приведет к нагреву резистора. И если мощность будет превышать допустимую величину, то резистор будет перегреваться и просто сгорит. Таким образом, номинальная рассеиваемая мощность – это величина мощности, которая может рассеиваться резистором без превышения предельно допустимой температуры. То есть если мощность в цепи будет меньше или равна номинальной, то с резистором все будет в порядке 🙂 Итак, вернемся к обозначению резисторов:

Вот так обозначаются наиболее часто встречающиеся на схемах резисторы в зависимости от их номинальной рассеиваемой мощности, тут даже особо нечего дополнительно комментировать =)

Сопротивление резистора на схемах указывается рядом с условным обозначением, причем единицу измерения обычно опускают. Если увидите на схеме рядом с резистором число 68, то не сомневайтесь ни секунды – сопротивление резистора равно 68 Омам. Если же величина сопротивления составляет, к примеру, 1500 Ом (1,5 КОм), то на схеме будет обозначение “1.5 К”:

С этим все просто… Несколько сложнее ситуация обстоит с цветовой маркировкой резисторов. Сейчас мы разберемся и с этим моментом 😉

Цветовая маркировка резисторов.

Большинство резисторов имеют цветовую маркировку, такую как на этом рисунке. Она представляет из себя 4 или 5 полос (чаще всего, хотя их может быть, например, и 6) определенных цветов, и каждая из этих полос несет определенный смысл. Первые две полоски абсолютно всегда обозначают первые две цифры номинального сопротивления резистора. Если полосок всего 3 или 4, то третья полоса будет означать множитель, на который необходимо умножить число, полученное из первых двух полос, для определения величины сопротивления. Если всего на резисторе 4 полосы, то 4 будет указывать на точность резистора. Если полос всего пять, то ситуация несколько меняется – первые три полосы означают три цифры сопротивления резистора, четвертая – множитель, пятая – точность. Соответствие цифр цветам приведено в таблице:

Тут есть еще один немаловажный момент – а какую именно полосу считать первой? 🙂 Чаще всего первой считается та полоса, которая находится ближе к краю резистора. Кроме того, можно заметить, что золотая и серебряная полосы не могут быть первыми, поскольку не несут информации о величине сопротивления. Поэтому если на резисторе есть полосы этого цвета и они расположены с краю, то можно точно утверждать, что первая полоса находится с противоположной стороны. Давайте рассмотрим практический пример:

Поскольку у нас здесь 5 полос, то первые три указывают на сопротивление резистора. Посмотрев нужные значения в таблице, мы получаем величину 510. Четвертая полоса – множитель – в данном случае он равен . И, наконец, пятая полоса – погрешность – 10 %. В итоге мы получаем резистор 510 КОм, 10 %.

В принципе, если нет желания разбираться с цветами и значениями, то можно обратиться к какому-нибудь автоматизированному сервису, определяющему сопротивление по цветовой маркировке, которых сейчас полно в интернете. Там нужно будет только выбрать цвета, которые нанесены на резистор и сервис сам выдаст величину сопротивления и точность.

Итак, с цветовой маркировкой резисторов мы разобрались, переходим к следующему вопросу 🙂

Кодовая маркировка резисторов.

Помимо цветовой маркировки используется так называемая кодовая – для обозначения номинала резистора в данном случае используются буквы и цифры (четыре или пять знаков). Первые знаки (все, кроме последнего) используются для обозначения номинала резистора и включают в себя две или три цифры и букву. Буква определяет положение запятой десятичного знака, а также множитель. Последний же символ определяет допустимое отклонение сопротивления резистора. Возможны следующие значения:

Для букв, обозначающих множитель возможны такие варианты:

Давайте для наглядности рассмотрим несколько примеров:

С этим типом маркировки мы разобрались, давайте теперь изучим всевозможные способы маркировки SMD резисторов.

Маркировка SMD резисторов.

Для SMD резисторов также существуют разные варианты обозначения номиналов. Итак, давайте разбираться:

  • Маркировка тремя цифрами – в данном случае первые две цифры – это величина сопротивления в Омах, а третья цифра – множитель. То есть величину в Омах нужно умножить на десять в соответствующей множителю степени.
  • Маркировка четырьмя цифрами. Тут все похоже на предыдущий вариант, вот только для обозначения номинала сопротивления в Омах используются первые три цифры, а не две. Четвертая цифра – множитель.
  • Маркировка двумя цифрами и символом. В данном случае две цифры определяют сопротивление резистора, но не напрямую, а через специальный код. Ниже я приведу таблицу всех возможных кодов. Если на резисторе указан код “02”, то из таблицы мы получаем значение 102 Ома. Но и это не является финальным значением сопротивления 🙂 Нужно еще учесть третий символ, который является множителем. Для этого символа возможны такие варианты: S=10 -2 ; R=10 -1 ; B=10; C=10 2 ; D=10 3 ; E=10 4 ;

Таблица соответствия кодов величине сопротивления:

Клик левой кнопкой мыши – для увеличения.

В первых двух вариантах маркировки возможно также использование латинской буквы “R” – она ставится для обозначения положения десятичной запятой.

По традиции рассмотрим пару примеров:

Номиналы резисторов.

Сопротивления резисторов не являются произвольными числами. Существуют специальные ряды номиналов, которые представляют из себя значения от 0 до 10. Так вот номиналы резисторов (значения сопротивления) могут иметь величины, которые определяются как значение из соответствующего ряда, умноженное на 10 в целой степени. Рассмотрим основные ряды – E3, E6, E12 и E24:

Цифра в названии ряда означает количество чисел ряда номиналов в диапазоне от 0 до 10. В ряде E3 – три числа – 1.0, 2.2, 4.7, аналогично, и в других рядах. Таким образом, если резистор из ряда E3, то его номинал (сопротивление) может быть равно 1 Ом, 2.2 Ом, 4.7 Ом, 10 Ом, 22 Ом, 47 Ом…..1 КОм……22 КОм и т. д.Также существуют номинальные ряды Е48, Е96, Е192 – их отличие от рассмотренного нами ряда состоит лишь в том, что допустимых значений еще больше 🙂

На этом мы заканчиваем нашу статью, мы рассмотрели основные моменты, которые будут важны при работе с резисторами, а в одной из следующих статей мы продолжим разговор о резисторах и на очереди будут переменные резисторы, так что следите за обновлениями и заходите на наш сайт!

CRCW1206102RFKEA, SMD чип резистор, толстопленочный, 102 Ом, ± 1%, 250 мВт, 1206 [3216 Метрический], Thick Film

Описание

Пассивные Компоненты\Резисторы — Фиксированное Значение\Чип Резисторы SMD

• Automotive grade AEC-Q200 qualified
• EIA 0402, 0603, 0805, 1206, 1210, 1218, 2010, 2512 standard case sizes available
• Stability ΔR
• R = 1% for 1000h at 70°C
• Metal glaze on high quality ceramic
• Zero ohm jumper are available for all sizes
• 2mm pitch packaging option for 0603 size
• Available in ±1% and ±5% tolerance
• ±100ppm
• K and ±200ppm
• K TCR values available
• Operating temperature range -55°C to +155°C
• Maximum power rating is 1W

Технические параметры

Класс Мощности 250мВт
Сопротивление 102Ом
Стандарты Автомобильной Промышленности AEC-Q200
Номинальное Напряжение 200В
Стиль Корпуса Резистора 1206 [3216 Метрический]
Допуск Сопротивления ± 1%
Температурный Коэффициент ± 100млн-11/K
Тип Элемента Сопротивления Толстая Пленка
Линейка Продукции Серия CRCW
Resistor Technology Thick Film
Resistor Type general purpose
Composition Thick Film
ECCN EAR99
Features Automotive AEC-Q200
Height — Seated (Max) 0. 024″» (0.60mm)
HTSUS 8533.21.0030
Moisture Sensitivity Level (MSL) 1 (Unlimited)
Number of Terminations 2
Operating Temperature -55В°C ~ 155В°C
Package Tape & Reel (TR)Cut Tape (CT)Digi-ReelВ®
Package / Case 1206 (3216 Metric)
Power (Watts) 0.25W, 1/4W
Ratings AEC-Q200
Resistance 102 Ohms
RoHS Status ROHS3 Compliant
Series CRCW ->
Size / Dimension 0.126″» L x 0.063″» W (3.20mm x 1.60mm)
Supplier Device Package 1206
Temperature Coefficient В±100ppm/В°C
Tolerance В±1%
Вес, г 0. 01

Дополнительная информация

Datasheet CRCW1206102RFKEA
Datasheet CRCW1206102RFKEA

Smd резистор r100 номинал

В современной электронике в большинстве случаев используются элементы поверхностного монтажа. Среди них SMD-резисторы, они нужны для уменьшения массогабаритных показателей за счет увеличения числа смонтированных компонентов на 1 квадратном сантиметре печатной платы. Трудностью является не только монтаж мелких компонентов, но и расчет их номинала. Распознать характеристики элемента можно, если расшифровать что на нем написано. Вообще для компонентов поверхностного монтажа используют кодовую кодировку, она бывает цифровой или буквенной.

Чаще всего встречаются SMD-резисторы, в которых используются цифровые обозначения, их легко можно рассчитать с помощью онлайн калькулятора. Причем зная сопротивление, вы узнаете какая должна быть маркировка SMD-резисторов. А также если у вас есть на руках элемент неизвестной величины, вы можете расшифровать значение его сопротивления. 1=4700 Ом = 4,7 кОм с допуском в 1%

Если у компонента дробная величина, то в его шифре роль точки играет буква R, тогда расчет имеет вид:

Последний вид маркировки EIA-96, к сожалению её наш онлайн калькулятор не поддерживает. Она относится к буквенно-цифровым обозначением. Но вы легко можете рассчитать величину по таблице:

Здесь первые две цифры – содержат информацию о числовой части номинала, а последняя буква – это множитель.

Чтобы безошибочно и быстро определить сопротивление SMD-резистора, используйте возможности нашего онлайн калькулятора. Он также пригодится для быстрого подбора нужного сопротивления из кучи неизвестных элементов.

В основу маркировки SMD резисторов положена буквено-цифровая кодировка.

SMD резисторы с типоразмером 0402 маркировки не имеют, остальные маркируются способом изложено ниже.

Если резисторы имеют допуск 2%, 5%,10% то их маркировка имеет 3 цифры, первые две это мантисса последующий это степень десятичного числа. Таким образом происходит маркировка сопротивления в Омах.

Пример четырех значной маркировки smd резисторов:

Если на SMD-резисторе код 1006 или 106. Первые две цифры -мантисса 10, последующая 6-степень по основанию 10. В итоге получаем 10×10 6 =10000000 Ом или 10 МОм.

Если в обозначение встречается латинская буква «R» то это означает что имеется дробная часть.

SMD резисторы с типоразмером 0805 и более имеющие точность 1% используют 4-х цифровое обозначение, первые 3 цифры означают мантиссу, а 4-я это степень десятичного основания.

Пример обозначения с четырьмя цифрами

4501=450×10 1 =4500=4,5 кОм.

Если резисторы имеют типоразмер 0603 и допуск 1%, то первые две цифры это мантисса, а буква означает множитель с десятичным основанием.

Пример обозначения с 2-мя цифрами и буквой

05R – это мантисса равная 110, а R означает 10 1 05R=110x 10 1 =1100 Ом = 1,1 кОм.

Самым распространённым и очень широко применяемым в электронике элементом. является резистор. Это элемент, создающий сопротивление электрическому току. Номинальные значения зависят от класса точности. Он указывает на отклонение, от номинала, которое допускается техническими условиями. Имеются три класса точности:

Например, если взять резистор I класса с номинальным значением сопротивления 100 кОм, то его натуральная величина находится в пределах от 95 до 105 кОм. У такого же компонента III класса точности величина будет лежать в 20%ном интервале, и равняться 80 или 120 кОм. Кто хорошо знаком с электротехникой, может вспомнить, что существуют прецизионные резисторы с 1%ным допуском.

Термин SMD резистор появился сравнительно недавно. Surface Mounted Devices дословно можно перевести на русский язык как «устройство, монтируемое на поверхность». Чип резисторы, как их ещё называют, используют при поверхностном монтаже печатных плат. Они имеют гораздо меньшие габариты , чем их проволочные аналоги. Квадратная, прямоугольная или овальная форма и низкая посадка позволяет компактно размещать схемы и экономить площадь.

На корпусе имеются контактные выводы, которые при монтаже крепятся прямо на дорожки печатной платы. Подобная конструкция делает возможным крепить элементы без применения отверстий. Благодаря этому полезная площадь платы используется с максимальным эффектом, что позволяет уменьшить габариты устройств. В связи с тем, что имеют место небольшие размеры элементов, достигается высокая плотность монтажа .

Основное преимущество таких элементов — это отсутствие гибких выводов, что позволяет не сверлить отверстия в печатной плате. Вместо них используются контактные площадки.

Маркировка

Размеры и форма SMD резисторов регламентируются нормативным документом. (JEDEC), где приводятся рекомендуемые типоразмеры. Обычно на корпусе наносятся данные о габаритах элемента. К примеру, цифровой код 0804 предполагает длину, равную 0,080 дюймам, ширину — 0,040 дюйма.

Если перевести такую кодировку в систему СИ, то этот компонент будет обозначаться как 2010. Из этой надписи видно, что длина составляет 2,0 мм, а ширина 1,0 мм. (1 дюйм равен 2,54 мм)

Требуемая мощность рассеивания определяет размер чипа. Поскольку на SMD резистор, имеющий очень маленький габарит, не представляется возможным разместить стандартную маркировку, которая имеется у обычных проволочных резистивных сопротивлений, разработана кодовая система обозначений. Для удобства производители условно разделили все чипы по способу маркировки на три типа:

  • из трёх цифр;
  • из четырёх цифр;
  • из двух цифр и буквы;

Последний вариант применяется для SMD-сопротивлений повышенной точности с допуском 1% (прецизионных). Очень маленький размер не позволяет размещать на них надписи с длинными кодами . Для них разработан стандарт EIA-96

Для маркировки маленьких сопротивлений (менее 10 Ом) используется латинская буква R Например: 0R1 = 0,1 Ом и 0R05 = 0,05 Ом.

Существуют номиналы повышенной точности (так называемые прецизионные)

Пример подбора нужного резистора: если указана цифра 232 то необходимо 23 умножить на 10 во второй степени. Получается сопротивление 2,3 кОм (23 x 10 2 = 2300 Ом = 23 кОм). Аналогично рассчитываются чипы второго типа.

Расшифровывается их маркировка следующим образом: первые 2 цифры это основание, которое нужно умножить на 10 в степени третьего числа, чтобы получить номинал резистора .

Резистор 102 smd — расшифровывается так 10*100 = 1000 Ом или 1 кОм

Расшифровка обозначений чипов — специфичное занятие. Вычислить необходимую величину возможно используя старыми проверенными способами, проделав несколько арифметических действий. Но прогресс не стоит на месте, и кто это можно выполнить при помощи различных сайтов.

Онлайн-калькулятор

Калькулятор smd резисторов поможет подобрать нужный типоразмер, разобраться с кодами, а также избавит от изнурительных расчётов. Используя специальные программы можно найти информацию совершенно бесплатно.

Пример определения сопротивлений

240 = 24 х 100 равняется 24 Ом

273 = 27 х 103 равняется 27 кОм

Резисторы типоразмера 0603 точностью 1% маркируются кодом из двух цифр и одной латинской буквы, где цифры обозначают порядковый номер номинала в ряду е96, а буква множитель: A=x10, B=x100 и т. д., X=x1, Y=x0.1, Z=x0.01

Реверсивный калькулятор кодов

Калькулятор может работать со всеми кодами маркировки smd: из 3-х цифр, из 4-х цифр, или с кодом EIA-96. Для получения нужной величины сопротивления, нужно вписать код в центре рисунка резистора, и нажать на стрелку вниз. В текстовом поле появится искомое значение. В обратном направлении также можно определиться с необходимым типом. Выбрать тип кодировки (поставить точку в нужном поле напротив кода), затем, чтобы получить код сопротивления, написать в поле сопротивление, которое имеет резистор. (10 кОм). SMD калькулятор выдаст нужный код после нажатия стрелки вверх. Он появится в центре рисунка.

Номинал пассивных компонентов для поверхностного монтажа маркируется по определенным стандартам и не соответствует напрямую цифрам, нанесенным на корпус. Статья знакомит с этими стандартами и поможет Вам избежать ошибок при замене чип-компонентов.

Основой производства современных средств радиоэлектронной и вычислительной техники является технология поверхностного монтажа или SMT-технология (SMT – Surface Mount Technology). Эту технологию отличает высокая автоматизация монтажа печатных плат. Специально для SMT технологии были разработаны серии миниатюрных безвыводных электронных компонентов, которые еще называют SMD (Surface Mount Devices) компонентами или чип-компонентами. Размеры чип-компонентов стандартизованы во всем мире, как и способы их маркировки.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ЧИП-РЕЗИСТОРОВ
На рис.1 представлен внешний вид чип-резисторов, а в таблицах 1,2 приведены их геометрические размеры и основные технические данные.
Типоразмеры SMD резисторов обозначаются четырехзначным числом по стандарту IEA. Обозначения самих же SMD резисторов некоторых зарубежных производителей приведены в табл.3. В нашей стране чип-резисторы также производятся (серия Р1-12).

МАРКИРОВКА ЧИП-РЕЗИСТОРОВ
Для маркировки чип-резисторов применяется несколько способов.
Способ маркировки зависит от типоразмера резистора и допуска.

Резисторы типоразмера 0402 не маркируются.

Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются тремя цифрами, первые две из которых обозначают мантиссу (то есть номинал резистора без множителя), а последняя – показатель степени по основанию 10 для определения множителя.

При необходимости к значащим цифрам может добавляться буква R для обозначения десятичной точки. Например, маркировка 563 означает, что резистор имеет номинал 56х103 Ом = 56 кОм.

Обозначение 220 означает, что номинал резистора равен 22 Ома.

Резисторы с допуском 1% типоразмеров от 0805 и выше маркируются четырьмя цифрами, первые три из которых обозначают мантиссу, а последняя – показатель степени по основанию 10 для задания номинала резистора в Омах.

Буква R также служит для обозначения десятичной точки. Например, маркировка 7501 означает, что резистор имеет номинал 750х10 Ом = 7,5 кОм. Резисторы с допуском 1% типоразмера 0603 маркируются с использованием приведенной ниже таблицы EIA-96 (таблица 4) двумя цифрами и одной буквой.

Цифры задают код, по которому из таблицы определяют мантиссу, а буква – показатель степени по основанию 10 для определения номинала резистора в Омах. Например, маркировка 10С означает, что резистор имеет номинал 124х102 Ом = 12,4 кОм.
Литература — Журнал «Ремонт электронной техники» 2 1999.

Все SMD резисторы для поверхностного монтажа обычно маркируются. Кроме сопротивлений в 0402-ом корпусе, т.к они не имеют маркировки в связи с их миниатюрными размерами. Резисторы других типоразмеров маркируются двумя основными методами. Если у чип резисторов допуск сопротивления 2%, 5% или 10%, то их маркировка состоит из 3-х цифр: две первые обозначают мантиссу, а третья является степенью для десятичного основания, т.е, получается значение сопротивления резистора в Омах. Например, код сопротивления 106 – первые две цифры 10 – это мантисса, 6 – степень, в итоге получаем 10х10 6 , то есть 10 Мом.

Иногда к цифровой маркировке прибавляется латинская буква R – она является дополнительным множителем и обозначает десятичную точку. SMD резисторы типоразмера 0805 и более, имеют точность 1% и обозначаются кодом из четырех цифр: первые три – мантисса, а последняя – степень для десятичного основания. К данной маркировке также может прибавляться латинский символ R. Например, код сопротивления 3303 – 330 – это мантисса, 3 – степень, в итоге получаем 330х10 3 , т.е 33 кОм. Кодовая маркировка SMD сопротивлений с допуском в 1% и типоразмером 0603 обозначается всего двумя цифрами и буквой с помощью таблицы.

Цифры обозначают код, по которому из нее выбирается значение мантиссы, а буква – множитель с десятичным основанием. Например, код 14R – первые две цифры 14 – это код. По таблице для кода 14 значение мантиссы 137, R – степень равная 10 -1 , в итоге получаем 137х10 -1 , то есть 13,7 Ом. Резисторы с нулевым сопротивлением (перемычки), маркируются просто цифрой 0.

Маркировка SMD резисторов – корпуса

Справочник по кодовой маркировке smd резисторов фирмы Philips

Фирма Philips кодирует номинал smd резисторов следующим образом первые две или три цифры указывают номинал в омах, а последние – количество нулей (множитель). В зависимости от точности резистора номинал кодируется в виде трех или четырех символов. Отличия от стандартной кодировки могут заключаться в трактовке цифр 7, 8 и 9 в последнем символе. Буква R выполняет роль десятичной запятой или, если она стоит в конце, то указывает на диапазон. Единичный символ «0» указывает на резистор с нулевым сопротивлением (Zero – Ohm).

SMD-резисторы типоразмера 0402 не маркируются, резисторы остальных типоразмеров маркируются различными способами, зависящими от типоразмера и допуска. Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются тремя цифрами, первые две из которых обозначают мантиссу, а последняя – показатель степени по основанию 10 для определения номинала резистора в Омах.

При необходимости к значащим цифрам добавляется буква R для обозначения десятичной точки. Например, маркировка 513 означает, что резистор имеет номинал 51×103 Ом = 51 КОм. Резисторы с допуском 1% типоразмеров от 0805 и выше маркируются четырмя цифрами, первые три из которых обозначают мантиссу, а последняя – показатель степени по основанию 10 для задания номинала резистора в Омах.

Буква R также служит для обозначения десятичной точки. Например, маркировка 7501 означает, что резистор имеет номинал 750×101 Ом = 7.5 КОм. Резисторы с допуском 1% типоразмера 0603 маркируются с использованием приведенной ниже таблицы EIA-96 двумя цифрами и одной буквой. Цифры задают код, по которому из таблицы определяют мантиссу, а буква – показатель степени по основанию 10 для определения номинала резистора в Омах.

Например, маркировка 10C означает, что резистор имеет номинал 124×102 Ом = 12.4 КОм.

Справочник по маркировке SMD резисторов BOURNS

Smd резисторы bourns кодируются по трем стандартам:

Первые две цифры указывают значения в омах, последняя – количество нулей. Распространяется на резисторы из ряда Е-24, допусками 1 и 5%, типоразмерами 0603, 0805 и 1206

Первые три цифры указывают значения в омах, последняя – количество нулей. Распространяется на резисторы из ряда Е96, допуском 1%, типоразмерами 0805 и 1206.

Первые два символа – цифры, указывающие значение сопротивления в омах, взятые из нижеприведенной таблицы, последний символ – буква, указывающая значение множителя:S = 0. 01; R = 0.1; А = 1; В = 10; С = 100; D = 1000; Е = 10000;F = 100000. Распространяется на резисторы из ряда Е-96, допуском 1%, типоразмером 0603

Многие компании выпускают в роли плавких вставок или перемычек специальные провода Jumper Wire с нормированными сопротивлением и диаметром (0.6 мм, 0.8 мм) и резисторы с «нулевым» сопротивлением. Они изготавливаются в стандартном цилиндрическом корпусе с гибкими выводами (Zero-Ohm) или в типовом корпусе для поверхностного монтажа (Jumper Chip). Реальные значения сопротивления таких компонентов лежат в диапазоне единиц или десятков миллиом (

0.005. 0.05 Ом). В цилиндрических корпусах маркировку наносят черным кольцом посередине, в SMD корпусах для поверхностного монтажа (0603, 0805, 1206. ) маркировки либо нет, либо наносится цифры «000» (иногда просто «0»).

Подборка справочников по SMD компонентам

SMD – Абривиатура из английского языка, от Surface Mounted Device – Устройство монтируемое на поверхность, т. е на печатную плату, а именно на специальные контактные площадки расположенные на ее поверхности.

Smd резистор маркировка r100. Как маркируются резисторы по мощности и сопротивлению — обзор стандартов. Реверсивный калькулятор кодов

Номинал пассивных компонентов для поверхностного монтажа маркируется по определенным стандартам и не соответствует напрямую цифрам, нанесенным на корпус. Статья знакомит с этими стандартами и поможет Вам избежать ошибок при замене чип-компонентов.

Основой производства современных средств радиоэлектронной и вычислительной техники является технология поверхностного монтажа или SMT-технология (SMT — Surface Mount Technology). Эту технологию отличает высокая автоматизация монтажа печатных плат. Специально для SMT технологии были разработаны серии миниатюрных безвыводных электронных компонентов, которые еще называют SMD (Surface Mount Devices) компонентами или чип-компонентами. Размеры чип-компонентов стандартизованы во всем мире, как и способы их маркировки.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ЧИП-РЕЗИСТОРОВ
На рис.1 представлен внешний вид чип-резисторов, а в таблицах 1,2 приведены их геометрические размеры и основные технические данные.
Типоразмеры SMD резисторов обозначаются четырехзначным числом по стандарту IEA. Обозначения самих же SMD резисторов некоторых зарубежных производителей приведены в табл.3. В нашей стране чип-резисторы также производятся (серия Р1-12).

МАРКИРОВКА ЧИП-РЕЗИСТОРОВ
Для маркировки чип-резисторов применяется несколько способов.
Способ маркировки зависит от типоразмера резистора и допуска.

Резисторы типоразмера 0402 не маркируются.

Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются тремя цифрами, первые две из которых обозначают мантиссу (то есть номинал резистора без множителя), а последняя — показатель степени по основанию 10 для определения множителя.

При необходимости к значащим цифрам может добавляться буква R для обозначения десятичной точки. Например, маркировка 563 означает, что резистор имеет номинал 56х103 Ом = 56 кОм.

Обозначение 220 означает, что номинал резистора равен 22 Ома.

Резисторы с допуском 1% типоразмеров от 0805 и выше маркируются четырьмя цифрами, первые три из которых обозначают мантиссу, а последняя — показатель степени по основанию 10 для задания номинала резистора в Омах.

Буква R также служит для обозначения десятичной точки. Например, маркировка 7501 означает, что резистор имеет номинал 750х10 Ом = 7,5 кОм. Резисторы с допуском 1% типоразмера 0603 маркируются с использованием приведенной ниже таблицы EIA-96 (таблица 4) двумя цифрами и одной буквой.

Цифры задают код, по которому из таблицы определяют мантиссу, а буква — показатель степени по основанию 10 для определения номинала резистора в Омах. Например, маркировка 10С означает, что резистор имеет номинал 124х102 Ом = 12,4 кОм.

Одним из самых простых и распространенных элементов электронных схем в приборах различного назначения являются резисторы. Производители делают большое количество различных модификаций, маркировка которых отличается. Поэтому тем, кто занимается ремонтом, проектированием и сборкой электронных схем требуется хорошо разбираться в маркировке резисторов различных типов. Термин SMD (Surface Mounted Device) в переводе с английского языка означает технология поверхностной пайки, разработан для упрощения установки малогабаритных элементов на печатных платах в радиоэлектронных изделиях.

Назначение резисторов SMD

Главная роль резисторов в электронных схемах – это ограничение тока на определенных участках цепи. Одним из ярких примеров является подключение резисторов в цепи питания светодиодов или на каскады усиления на транзисторах.

Резисторы в цепи являются сопротивлением электрическому току, все проводники и полупроводники имеют удельное сопротивление.

Упрощенно для схем оно рассчитывается по классическим формулам:

  • P = I2 * R – мощность равняется произведению квадрата тока на сопротивление;
  • R = P\I2 – сопротивление равно отношению мощности к квадрату тока в цепи;
  • R = P\U2 – сопротивление можно рассчитать через отношение мощности к квадрату напряжения.

Мощность выражается в Ваттах, напряжение – в Вольтах, ток – в Амперах по международной системе измерения величин СИ. На крупногабаритных резисторах старого образца мощность и сопротивление просто писали на его поверхности буквенными и цифровыми обозначениями, например, 3кОм 5Вт.

Современная аппаратура имеет печатные платы малых габаритов, соответственно, резисторы и другие детали должны иметь миниатюрные размеры, на которых нет возможности сделать надписи. Поэтому аббревиатуру стали наносить в зашифрованном виде только цифрами или цветными полосами в определенной последовательности.

Конструктивные особенности резисторов SMD

Отличие SMD полупроводниковых деталей в том, что они миниатюрных размеров и припаиваются на медные дорожки платы с одной стороны. Контактные ножки других деталей проходят через отверстия на плате и припаиваются к дорожкам с другой стороны. Форма резисторов чаще всего бывает прямоугольной или квадратной, чем больше рассеиваемая тепловая мощность резистора, тем больше его размеры.

Технология, по которой сделан чип резистор, позволяет припаивать детали на плату, не делая отверстий в дорожках, это значительно упрощает монтаж, малые размеры элементов позволяют сократить габариты всей платы. Но обозначение smd резисторов для маркировки резисторов делается условными сокращениями, чтобы надписи поместились на поверхности элемента.

Расшифровка аббревиатуры SMD резисторов

Прежде всего, SMD резисторы разделяют по типоразмерам, которые напрямую связаны с рассеиваемой мощностью. Некоторые элементы настолько малы, что маркировка чип резисторов не помещается на его корпусе даже в виде сокращенного кода. Поэтому существуют справочные таблицы, где указаны ширина, длина корпуса, из которой можно определить мощность резистора. Измерения можно определить микрометром.

Обратите внимание! Маркировка smd резисторов типоразмера 0402 (длина – 0,04, ширина – 0,02 дюйма) не делается, нет кодовых обозначений, величины сопротивления, в этом варианте мощность определяется по таблице, сопротивление лучше измерить мультиметром, погрешность сопротивления в этих резисторах составляет от 2 до 10%.

Более точные smd резисторы с погрешностью в 1% с кодом типоразмера 0603 маркируются двумя цифрами и буквой R, цифры обозначают величину в омах, буква – множитель 10-1. Определяем кодировку по таблице, например:

  • Код – 04 R;
  • Соответствует величине сопротивления 107 Ом;
  • R = 10-1.

В итоге получится величина сопротивления резистора 107х10-1 = 10,7 Ом. Когда R стоит между цифрами (2r2), это означает, что номинал сопротивления резистора – 2.2 Ом.

В обозначениях множителя применяется не только буква R :

  • A – число 100;
  • B – умножается на 101;
  • C – это число 10 в степени 2;
  • D – означает умножение на 103;
  • E – число умножается на 104;
  • F – число умножается на 105;
  • S – множитель на х10-2.

Пример расшифровки такой маркировки следующий. Код 05Е, смотрим по таблице, 05 соответствует значению 110 Ом, умножаем на 104. Сопротивление с таким кодом будет 110х104 = 11440 Ом или 11,44 кОм.

Маркировка, обозначающая величину сопротивления на смд резисторах, имеет три варианта:

  • Рассмотренный случай с двумя цифрами и одной буквой;
  • С тремя цифрами;
  • С четырьмя цифрами.

Расшифровка группы изделий с типоразмером 0805 с тремя цифрами (100, 102, 103…107 или 113) имеет следующие обозначения:

  • Первые две цифры указывают величину сопротивления в Ω, иногда это значение называют мантисса, последняя цифра – степень, в основании которой всегда стоит 10;
  • 113 соответствует 11х103 Ом = 11кОм;
  • 182 соответствует 18х102 Ом = 18 кОм или 1800 Ом.

Маркировка резисторов с четырьмя цифрами расшифровывается аналогичным способом, просто значения номинального сопротивления резисторов на порядок больше:

  • 7882 = 788х102 = 78800 Ω или 78,8 кОм;
  • 1853 = 185х103 = 185000 Ω или 185 кОм.

Профессионалам, которые часто сталкиваются с расшифровкой, это делать несложно. Обычному обывателю непросто запомнить методики расшифровки маркировки резисторов SMD. Для этого на различных ресурсах интернета созданы калькуляторы в режиме онлайн, достаточно внести элементы кодовой маркировки резистора, и в окне появится соответствующее значение этому сопротивлению. В некоторых вариантах калькулятора можно выбирать единицы измерения Ом, кОм, МОм.

Видео

Самым распространённым и очень широко применяемым в электронике элементом. является резистор. Это элемент, создающий сопротивление электрическому току. Номинальные значения зависят от класса точности. Он указывает на отклонение, от номинала, которое допускается техническими условиями. Имеются три класса точности:

  • 5 %-ный ряд;
  • 10 %-ный;
  • 20 %- ный.

Например, если взять резистор I класса с номинальным значением сопротивления 100 кОм, то его натуральная величина находится в пределах от 95 до 105 кОм. У такого же компонента III класса точности величина будет лежать в 20%ном интервале, и равняться 80 или 120 кОм. Кто хорошо знаком с электротехникой , может вспомнить, что существуют прецизионные резисторы с 1%ным допуском.

Термин SMD резистор появился сравнительно недавно. Surface Mounted Devices дословно можно перевести на русский язык как «устройство, монтируемое на поверхность». Чип резисторы, как их ещё называют, используют при поверхностном монтаже печатных плат. Они имеют гораздо меньшие габариты , чем их проволочные аналоги. Квадратная, прямоугольная или овальная форма и низкая посадка позволяет компактно размещать схемы и экономить площадь.

На корпусе имеются контактные выводы, которые при монтаже крепятся прямо на дорожки печатной платы. Подобная конструкция делает возможным крепить элементы без применения отверстий. Благодаря этому полезная площадь платы используется с максимальным эффектом, что позволяет уменьшить габариты устройств. В связи с тем, что имеют место небольшие размеры элементов, достигается высокая плотность монтажа .

Основное преимущество таких элементов — это отсутствие гибких выводов, что позволяет не сверлить отверстия в печатной плате. Вместо них используются контактные площадки.

Маркировка

Размеры и форма SMD резисторов регламентируются нормативным документом. (JEDEC), где приводятся рекомендуемые типоразмеры. Обычно на корпусе наносятся данные о габаритах элемента. К примеру, цифровой код 0804 предполагает длину, равную 0,080 дюймам, ширину — 0,040 дюйма.

Если перевести такую кодировку в систему СИ, то этот компонент будет обозначаться как 2010. Из этой надписи видно, что длина составляет 2,0 мм, а ширина 1,0 мм. (1 дюйм равен 2,54 мм)

Требуемая мощность рассеивания определяет размер чипа. Поскольку на SMD резистор, имеющий очень маленький габарит, не представляется возможным разместить стандартную маркировку, которая имеется у обычных проволочных резистивных сопротивлений, разработана кодовая система обозначений. Для удобства производители условно разделили все чипы по способу маркировки на три типа:

  • из трёх цифр;
  • из четырёх цифр;
  • из двух цифр и буквы;

Последний вариант применяется для SMD-сопротивлений повышенной точности с допуском 1% (прецизионных). Очень маленький размер не позволяет размещать на них надписи с длинными кодами . Для них разработан стандарт EIA-96

Для маркировки маленьких сопротивлений (менее 10 Ом) используется латинская буква R Например: 0R1 = 0,1 Ом и 0R05 = 0,05 Ом.

Существуют номиналы повышенной точности (так называемые прецизионные)

Пример подбора нужного резистора: если указана цифра 232 то необходимо 23 умножить на 10 во второй степени. Получается сопротивление 2,3 кОм (23 x 10 2 = 2300 Ом = 23 кОм). Аналогично рассчитываются чипы второго типа.

Расшифровывается их маркировка следующим образом: первые 2 цифры это основание, которое нужно умножить на 10 в степени третьего числа, чтобы получить номинал резистора .

Резистор 102 smd — расшифровывается так 10*100 = 1000 Ом или 1 кОм

Расшифровка обозначений чипов — специфичное занятие. Вычислить необходимую величину возможно используя старыми проверенными способами, проделав несколько арифметических действий. Но прогресс не стоит на месте, и кто это можно выполнить при помощи различных сайтов.

Онлайн-калькулятор

Калькулятор smd резисторов поможет подобрать нужный типоразмер, разобраться с кодами, а также избавит от изнурительных расчётов. Используя специальные программы можно найти информацию совершенно бесплатно.

Пример определения сопротивлений

240 = 24 х 100 равняется 24 Ом

273 = 27 х 103 равняется 27 кОм

Резисторы типоразмера 0603 точностью 1% маркируются кодом из двух цифр и одной латинской буквы, где цифры обозначают порядковый номер номинала в ряду е96, а буква множитель: A=x10, B=x100 и т.д., X=x1, Y=x0.1, Z=x0.01

Реверсивный калькулятор кодов

Калькулятор может работать со всеми кодами маркировки smd: из 3-х цифр, из 4-х цифр, или с кодом EIA-96. Для получения нужной величины сопротивления, нужно вписать код в центре рисунка резистора, и нажать на стрелку вниз. В текстовом поле появится искомое значение. В обратном направлении также можно определиться с необходимым типом. Выбрать тип кодировки (поставить точку в нужном поле напротив кода), затем, чтобы получить код сопротивления, написать в поле сопротивление, которое имеет резистор. (10 кОм). SMD калькулятор выдаст нужный код после нажатия стрелки вверх. Он появится в центре рисунка.

Все SMD резисторы для поверхностного монтажа обычно маркируются. Кроме сопротивлений в 0402-ом корпусе, т.к они не имеют маркировки в связи с их миниатюрными размерами. Резисторы других типоразмеров маркируются двумя основными методами. Если у чип резисторов допуск сопротивления 2%, 5% или 10%, то их маркировка состоит из 3-х цифр: две первые обозначают мантиссу, а третья является степенью для десятичного основания, т.е, получается значение сопротивления резистора в Омах. Например, код сопротивления 106 — первые две цифры 10 — это мантисса, 6 — степень, в итоге получаем 10х10 6 , то есть 10 Мом.

Иногда к цифровой маркировке прибавляется латинская буква R — она является дополнительным множителем и обозначает десятичную точку. SMD резисторы типоразмера 0805 и более, имеют точность 1% и обозначаются кодом из четырех цифр: первые три — мантисса, а последняя — степень для десятичного основания. К данной маркировке также может прибавляться латинский символ R. Например, код сопротивления 3303 — 330 — это мантисса, 3 — степень, в итоге получаем 330х10 3 , т.е 33 кОм. Кодовая маркировка SMD сопротивлений с допуском в 1% и типоразмером 0603 обозначается всего двумя цифрами и буквой с помощью таблицы.

Цифры обозначают код, по которому из нее выбирается значение мантиссы, а буква — множитель с десятичным основанием. Например, код 14R — первые две цифры 14 — это код. По таблице для кода 14 значение мантиссы 137, R — степень равная 10 -1 , в итоге получаем 137х10 -1 , то есть 13,7 Ом. Резисторы с нулевым сопротивлением (перемычки), маркируются просто цифрой 0.

Маркировка SMD резисторов — корпуса

Справочник по кодовой маркировке smd резисторов фирмы Philips

Фирма Philips кодирует номинал smd резисторов следующим образом первые две или три цифры указывают номинал в омах, а последние — количество нулей (множитель). В зависимости от точности резистора номинал кодируется в виде трех или четырех символов. Отличия от стандартной кодировки могут заключаться в трактовке цифр 7, 8 и 9 в последнем символе. Буква R выполняет роль десятичной запятой или, если она стоит в конце, то указывает на диапазон. Единичный символ «0» указывает на резистор с нулевым сопротивлением (Zero — Ohm).

SMD-резисторы типоразмера 0402 не маркируются, резисторы остальных типоразмеров маркируются различными способами, зависящими от типоразмера и допуска. Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются тремя цифрами, первые две из которых обозначают мантиссу, а последняя — показатель степени по основанию 10 для определения номинала резистора в Омах.

При необходимости к значащим цифрам добавляется буква R для обозначения десятичной точки. Например, маркировка 513 означает, что резистор имеет номинал 51×103 Ом = 51 КОм. Резисторы с допуском 1% типоразмеров от 0805 и выше маркируются четырмя цифрами, первые три из которых обозначают мантиссу, а последняя — показатель степени по основанию 10 для задания номинала резистора в Омах.

Буква R также служит для обозначения десятичной точки. Например, маркировка 7501 означает, что резистор имеет номинал 750×101 Ом = 7.5 КОм. Резисторы с допуском 1% типоразмера 0603 маркируются с использованием приведенной ниже таблицы EIA-96 двумя цифрами и одной буквой. Цифры задают код, по которому из таблицы определяют мантиссу, а буква — показатель степени по основанию 10 для определения номинала резистора в Омах.

Например, маркировка 10C означает, что резистор имеет номинал 124×102 Ом = 12.4 КОм.

Справочник по маркировке SMD резисторов BOURNS

Smd резисторы bourns кодируются по трем стандартам:

Первые две цифры указывают значения в омах, последняя — количество нулей. Распространяется на резисторы из ряда Е-24, допусками 1 и 5%, типоразмерами 0603, 0805 и 1206

Первые три цифры указывают значения в омах, последняя — количество нулей. Распространяется на резисторы из ряда Е96, допуском 1%, типоразмерами 0805 и 1206.

Первые два символа — цифры, указывающие значение сопротивления в омах, взятые из нижеприведенной таблицы, последний символ — буква, указывающая значение множителя:S = 0.01; R = 0.1; А = 1; В = 10; С = 100; D = 1000; Е = 10000;F = 100000. Распространяется на резисторы из ряда Е-96, допуском 1%, типоразмером 0603

Многие компании выпускают в роли плавких вставок или перемычек специальные провода Jumper Wire с нормированными сопротивлением и диаметром (0.6 мм, 0.8 мм) и резисторы с «нулевым» сопротивлением. Они изготавливаются в стандартном цилиндрическом корпусе с гибкими выводами (Zero-Ohm) или в типовом корпусе для поверхностного монтажа (Jumper Chip). Реальные значения сопротивления таких компонентов лежат в диапазоне единиц или десятков миллиом (~ 0.005…0.05 Ом). В цилиндрических корпусах маркировку наносят черным кольцом посередине, в SMD корпусах для поверхностного монтажа (0603, 0805, 1206…) маркировки либо нет, либо наносится цифры «000» (иногда просто «0»).


Подборка справочников по SMD компонентам

SMD — Абривиатура из английского языка, от Surface Mounted Device — Устройство монтируемое на поверхность, т. е на печатную плату, а именно на специальные контактные площадки расположенные на ее поверхности.

Простой калькулятор расчёта номинала резистора по цветам.
Кликая мышкой по цветам в таблице, раcкрашиваем резистор полосками.
В итоге получаем номинал и допуск нужного нам резистора.

Первая полоса, от которой ведётся отсчёт, обычно более широкая или находится ближе к выводу резистора.

Маркировка резисторов SMD. Калькулятор онлайн

Прежде всего следует обратить внимание на относительно новый и не всем знакомый стандарт маркировки EIA-96, который состоит из трёх символов — двух цифр и буквы. Компактность написания компенсируется неудобством расшифровки кода с помощью таблицы.

Трёхсимвольная маркировка EIA96

Кодировка планарных элементов (SMD) в стандарте EIA-96 предусматривает определение номинала из трёх символов маркировки для прецизионных (высокоточных) резисторов с допуском 1%.
Первые две цифры — код номинала от 01 до 96 соответствует числу номинала от 100 до 976 согласно таблице.
Третий символ — буква — код множителя. Каждая из букв X , Y , Z , A , B , C , D , E , F , H , R , S соответствует множителю согласно таблице.
Номинал резистора определится произведением числа и множителя.
Принцип расшифровки кодов SMD резисторов стандартов E24 и E48 значительно проще, не требует таблиц и описан отдельно ниже.
Предлагается онлайн калькулятор для раскодировки резисторов EIA-96 , E24 , E48 .
Сопротивление 0ом ±1%, EIA-96 в результате вычислений означает некорректный ввод.

Впишите код стандарта EIA-96 (регистр не учитывается), либо 3 цифры E24 , либо 4 цифры E48

Сопротивление: 165ом ±1%, EIA-96

Таблица EIA-96

Код Число Код Число Код Число Число Число
01 100 25 178 49 316 73 562
02 102 26 182 50 324 74 576
03 105 27 187 51 332 75 590
04 107 28 191 52 340 76 604
05 110 29 196 53 348 77 619
06 113 30 200 54 357 78 634
07 115 31 205 55 365 79 649
08 118 32 210 56 374 80 665
09 121 33 215 57 383 81 681
10 124 34 221 58 392 82 698
11 127 35 226 59 402 83 715
12 130 36 232 60 412 84 732
13 133 37 237 61 422 85 750
14 137 38 243 62 432 86 768
15 140 39 249 63 442 87 787
16 143 40 255 64 453 88 806
17 147 41 261 65 464 89 825
18 150 42 267 66 475 90 845
19 154 43 274 67 487 91 866
20 158 44 280 68 499 92 887
21 162 45 287 69 511 93 909
22 165 46 294 70 523 94 931
23 169 47 301 71 536 95 953
24 174 48 309 72 549 96 976

Трёхсимвольная маркировка E24.

Допуск 5%

Маркировка из трёх цифр. Первые две цифры — число номинала.
Третья цифра — десятичный логарифм множителя.
0=lg1, множитель 1.
1=lg10, множитель 10.
2=lg100, множитель 100.
3=lg1000, множитель 1000.

В данной статье используйте окно калькулятора выше, что и для EIA-96.

Четырёхсимвольная маркировка E48. Допуск 2%

Маркировка состоит из четырёх цифр. Первые три цифры — число номинала.
Четвёртая цифра — десятичный логарифм множителя.
0=lg1, множитель 1.
1=lg10, множитель 10.
2=lg100; Множитель 100.
3=lg1000, множитель 1000.
И т.д., соответственно количеству нулей множителя.
Произведение числа и множителя определит номинал резистора.
Можно использовать окно ввода ниже (только для E48 ), либо вводить 4 цифры в общее верхнее окно.

Введите код SMD резистора E48

Сопротивление: 22.2kом ±2%, E48

Кому-то полезным может быть набор калькуляторов для расчёта сопротивления резисторов, соединённых параллельно.
Материал по ссылке:

таблица по цветам онлайн, сопротивления, расшифровка цветовых обозначений, кодовое определение — как определить номинал

Спасибо!
Спасибо, ваша заявка принята!
Продолжить

Цветовая расшифровка маркировки резисторов

Ее появление серьезнейшим образом упростило нанесение и, главное, прочтение обозначений; со временем она стала стандартом массового производства, так как она удобна при изготовлении крупных партий малых по размеру ЭРЭ. Ее начали использовать и на территории постсоветского пространства, и это решило еще одну проблему – больше не приходится учитывать еще и страну-производителя, и какие-то оригинальные особенности выпуска в том или ином государстве.

В соответствии с ней на электронном компоненте выполняют несколько колец – от трех до шести, в зависимости от допуска, но не считая золотого (или серебряного). Являются температурными коэффициентами и своеобразными ориентирами: деталь необходимо располагать так, чтобы они оказались справа.


Обычно наносится цветовая маркировка резисторов в 4 полосы, реже – в 5-6, так как эти сопротивления изготавливаются с меньшей погрешностью и устанавливаются в особенно ответственных схемах, то есть не так часто. Главное, что каждая линия говорит о чем-то важном:

  • первая, вторая (и третья) определяют номинал, числовое значение которого меняется в зависимости от того, где и какая колористика;
  • четвертая показывает множитель.

После них обычно идет разрыв, т. е. сравнительно широкий промежуток, в конце которого есть еще одно-два кольца – погрешность и уже упомянутый температурный коэффициент (которого может и не быть).

Как не запутаться в порядке и числах? Для этого предусмотрены специальные графические «помощницы».

Маркировка резисторов цветными полосками: таблица универсальных значений

Цвет

Цифра

Черный

0

Коричневый

1

Красный

2

Оранжевый

3

Желтый

4

Зеленый

5

Синий

6

Фиолетовый

7

Серый

8

Белый

9

Серебряный

-1

Золотой

-2

Это база, на основании которой можно быстро вычислять номиналы нужных ЭРЭ. Обратите внимание, она составлена с учетом следующих моментов:

  • Каждому варианту присвоена определенная, не повторяющаяся цифра.
  • Порядок цветов может меняться в зависимости от конкретных габаритов электрического компонента, но колористику всегда не составляет труда записать в виде трехзначного числа. Эта цифра впоследствии используется для составления схемы условной принципиальной.
  • С помощью множителя легко рассчитывается то максимальное значение токовой нагрузки, которую способен выдержать ЭРЭ.
  • Свои поля с отклонениями предусмотрено для всех колец.

Чтобы было понятнее, как разделяются резисторы маркировкой по цветам, таблицу нужно рассмотреть на конкретных примерах.

Допустим, есть деталь с четырьмя полосками – читаем их слева направо:

  1. Первая, коричневая – говорит и о числе, «1», и о коэффициенте, «10».
  2. Вторая, черная – дает нам следующий номер цифры, в данном случае «0», не участвующий в расчетах. Если проводить параллель с советскими стандартами, код был бы 1К0.
  3. Третья, красная – еще один множитель, в нашей ситуации он равняется «100».
  4. Четвертая, серебристая – определяет погрешность, которая здесь составляет 10%.

Получается, что этот ЭРЭ в 1 кОм или 1000 Ом (10 х 100) и с допуском в 10%.

Для закрепления рассмотрим еще одну цветовую маркировку сопротивлений, расшифровка резистора с 6 кольцами выглядит следующим образом:

  1. Первое, красное – говорит, что начальное число – это «2».
  2. Второе, синее – позволяет нам взять следующую цифру, «6».
  3. Третье, фиолетовое – дает «7», в сумме – «267».
  4. Четвертое, зеленое – это уже показатель коэффициента, равного 105, соответственно, расчетный номинал 267 х 105 = 2,67 МОм.
  5. Пятое, коричневое – показывает, что предельное отклонение составляет 1% в обе стороны.
  6. Шестое, золотистое – задает температурный коэффициент на уровне 100 ppm/ 0C.

Тоже ничего трудного, правда? Отсюда делаем логичный вывод: увеличение числа колец почти не усложняет расчеты. Кстати, можно провести и определение номинала резистора по цветовой маркировке онлайн, воспользовавшись специальным калькулятором, но для 6 полосок он подходит далеко не всегда.


Рассматриваемые ЭРЭ бывают как постоянными, так и переменными, и специально для последних введен дополнительный ряд ЕЗ, в котором:

  • литера «Е» присутствует всегда и свидетельствует как раз об особом случае;
  • цифры после нее дают представление о максимальной выдерживаемой нагрузке, и каждая из них отсчитывает десятичный интервал.

Стандартные же компоненты нормированы положениями ГОСТа 2825-67, и, согласно ему, есть следующие нюансы:

  • в Е6 отклонение возможно в обе стороны, вплоть до 20%;
  • допуски в Е12 достигают 10%;
  • предельные показатели в Е24 еще меньше – плюс-минус 5%.

И эта тенденция сохраняется по мере увеличения номера серии: у того же Е96 погрешность уже 1%, а у Е192 – и вовсе 0,5%.

Цветовое обозначение резисторов: сводная таблица

Если взять и сгруппировать все важные показатели, мы получим:

Кольцо

Номинальный ряд (числа)

Множитель

Допуск, %

Темп-й коэф-т,

ppm/ 0C

Норма отказов, %

1

2

3

черное

0

0

0

0 (1)



корич-е

1

1

1

1 (10)

±1

100

1

красное

2

2

2

2 (100)

±2

50

0,1

оранж-е

3

3

3

3 (1000)



15

0,01

желтое

4

4

4

4 (104)



25

0,001

зеленое

5

5

5

5 (105)

±0,5



синее

6

6

6

6 (106)

±0,25

10



фиолет-е

7

7

7

7 (107)

±0,1

5



серое

8

8

8

8 (108)

±0,05



белое

9

9

9

9 (109)



1



серебр-е



-2 (0,01)

±10

или

золот-е



-1 (0,1)

±5



Обратите внимание на колористику: похожих оттенков нет. Это помогает с первого же взгляда, даже бегло, определять параметры того или иного электронного компонента.

Особенности маркировки проволочных резисторов по полоскам

Здесь действуют общие правила нанесения обозначений, но со следующими нюансами:

  • первое кольцо (обычно белое и сравнительно широкое) не учитывается, так как лишь говорит о типе ЭРЭ;
  • последнее – наоборот, важно, так как дает представление о характерных свойствах элемента, допустим, об огнестойкости;
  • десятичный множитель может быть не более чем в четвертой степени.

Соответственно, и расчеты проводятся по несколько другим коэффициентам. Но так как это частные случаи, сталкиваться с ними вам придется сравнительно редко, и, в одной из таких ситуаций, можно не полениться и воспользоваться справочными значениями.


Нестандартная цветовая маркировка импортных резисторов

Некоторые бренды используют свои нормативы, немного отличающиеся от обычных, и с ними считаются, ведь это авторитетные производители. В числе таких компаний:

  • Philips – с помощью колористики она показывает не только ключевые характеристики ЭРЭ, но и технологию его выпуска. Чтобы это подчеркнуть, компания окрашивает еще и сам электронный компонент.
  • Panasonic и CGW также сообщают об особых свойствах выпускаемых элементов кольцами дополнительных оттенков.

Но, естественно, даже лидеры рынка подчиняются общим правилам, чтобы процедуры идентификации показателей и поиск аналогов были максимально простыми.


Маркировка SMD-сопротивлений

Здесь расшифровка резисторов по цвету полосок неактуальна, ведь ЭРЭ данного типа ну очень маленькие по своему размеру, поэтому на их корпусы наносят не линии, а последовательность из 3-4 цифр, в которой первая-вторая говорят о максимально выдерживаемой нагрузке, а третья-четвертая являются множителем.

Также выпускаются компоненты вообще без каких-либо знаков – они с 0 Ом и рассчитаны только на то, чтобы заполнять на плате пустое место.


Числовых комбинаций в результате получается много, так как номенклатура выпускаемых ЭРЭ широкая, и запомнить, о чем свидетельствует каждая из них, нереально. Хорошо, что есть справочная информация, с которой всегда можно свериться.

Таблица SMD-кодов и их значений

Раз определить номинал резистора по цветной маркировке не получится, просто найдите увиденную на корпусе отметку и посмотрите, о чем она говорит.

SMD-код

Знач-е, Ом

SMD-код

Знач-е, Ом

SMD-код

Знач-е, Ом

SMD-код

Знач-е, Ом

SMD-код

Знач-е, Ом

R10

0,1

R11

0,11

R12

0,12

R13

0,13

R15

0,15

R16

0,16

R18

0,18

R20

0,2

R22

0,22

R24

0,24

R27

0,27

R30

0,3

R33

0,33

R36

0,36

R39

0,39

R43

0,43

R47

0,47

R51

0,51

R56

0,56

R62

0,62

R68

0,68

R75

0,75

R82

0,82

R91

0,91

1R0

1

1R1

1,1

1R2

1,2

1R3

1,3

1R5

1,5

1R6

1,6

1R8

1,8

2R0

2

2R2

2,2

2R4

2,4

2R7

2,7

3R0

3

3R3

3,3

3R6

3,6

3R9

3,9

4R3

4,3

4R7

4,7

5R1

5,1

5R6

5,6

6R2

6,2

6R8

6,8

7R5

7,5

8R2

8,2

9R1

9,1

100

10

110

11

120

12

130

13

150

15

160

16

180

18

200

20

220

22

240

24

270

27

300

30

330

33

360

36

390

39

430

43

470

47

510

51

560

56

620

62

680

68

750

75

820

82

910

91

101

100

111

110

121

120

131

130

151

150

161

160

181

180

201

200

241

240

271

270

301

300

331

330

361

360

391

390

431

430

471

470

511

510

561

560

621

620

681

680

751

750

821

820

911

910

SMD-код

Знач-е, кОм

SMD-код

Знач-е, кОм

SMD-код

Знач-е, кОм

SMD-код

Знач-е, кОм

SMD-код

Знач-е, кОм

102

1

112

1,1

122

1,2

132

1,3

152

1,5

162

1,6

182

1,8

202

2

222

2,2

242

2,4

272

2,7

302

3

332

3,3

362

3,6

392

3,9

432

4,3

472

4,7

512

5,1

562

5,6

622

6,2

682

6,8

752

7,5

822

8,2

912

9,1

103

10

113

11

123

12

133

13

153

15

163

16

183

18

203

20

223

22

243

24

273

27

303

30

333

33

363

36

393

39

433

43

473

47

513

51

563

56

623

62

683

68

753

75

823

82

913

91

104

100

114

110

124

120

134

130

154

150

164

160

184

180

204

200

224

220

244

240

274

270

304

300

334

330

364

360

394

390

434

430

474

470

514

510

564

560

624

620

684

680

754

750

824

820

914

910



SMD-код

Знач-е, МОм

SMD-код

Знач-е, МОм

SMD-код

Знач-е, МОм

SMD-код

Знач-е, МОм

SMD-код

Знач-е, МОм

105

1

115

1,1

125

1,2

135

1,3

155

1,5

165

1,6

185

1,8

205

2

225

2,2

245

2,4

275

2,7

305

3

335

3,3

365

3,6

395

3,9

435

4,3

475

4,7

515

5,1

565

5,6

625

6,2

685

6,8

755

7,5

815

8,2

915

9,1


Для SMD со средним допуском

Даже несмотря не отсутствие обозначения сопротивления резисторов цветными полосками, цифровой код достаточно информативен. Погрешность по умолчанию составляет 5-10%, при этом в первых двух-трех цифрах зашифрован номинал, а в последующих – множитель. В итоге чтение кода в чем-то похоже на случаи с советскими ЭРЭ:

  • если «0» в четвертом знаке – умножаете на 1, то есть 480 = 48 Ом;
  • если там «3» – на 103, то есть на 1000, так, 313 = 31 кОм;
  • если «5» – на 105, и 2115 = 21,1 МОм.

В ситуациях с низкоомными элементами не используют точку – вместо нее наносят литеру «R» или, реже, «К», говорящую о коэффициенте в 1000. Значит:

  • 4К7 – это 4,7 х 1000 = 4700 Ом,
  • К47 – это 0,47 х 1000 = 470 Ом.

Запомнить легко, так как «К» – первая буква в слове «кило», соответствие всегда прослеживается.


Обозначение SMD-сопротивлений по EIA-96

Кодовая маркировка полосатых резисторов особенно актуальна в случае с особо точными ЭРЭ, ведь у них миниатюрные габариты. Данный стандарт использует всего 3 цифры, и первая их пара – это максимум, который может выдержать компонент, а третья представляет собой множитель.


Таблица с шифром номиналов по EIA-96

Код

Число

Код

Число

Код

Число

Код

Число

Код

Число

01

100

02

102

03

105

04

107

05

110

06

113

07

115

08

118

09

121

10

124

11

127

12

130

13

133

14

137

15

140

16

143

17

147

18

150

19

154

20

158

21

162

22

165

23

169

24

174

25

178

26

182

27

187

28

191

29

196

30

200

31

205

32

210

33

215

34

221

35

226

36

232

37

237

38

243

39

249

40

255

41

261

42

267

43

274

44

280

45

287

46

294

47

301

48

309

49

316

50

324

51

332

52

340

53

348

54

357

55

365

56

374

57

383

58

392

59

402

60

412

61

422

62

432

63

442

64

453

65

464

66

475

67

487

68

499

69

511

70

523

71

536

72

549

73

562

74

576

75

590

76

604

77

619

78

634

79

649

80

665

81

681

82

698

83

715

84

732

85

750

86

768

87

787

88

806

89

825

90

845

91

866

92

887

93

909

94

931

95

953

96

976



Как и в случае с цветовой маркировкой предохранительных резисторов, таблица – это еще не все. Стандарт EIA-96 и множитель – буква:

Z = 0,001

R или Y = 0,01

S или X = 0,1

А = 1

H или B = 10

C = 100

D = 103

E = 104

F = 105

Наиболее популярные интернет-калькуляторы

Это сервисы, позволяющие рассчитать необходимые параметры; мы выделили два лучших:

https://www.chipdip.ru/calc/resistor

Ориентирован на ЭРЭ с 4-5 кольцами. Комфортабелен в пользовании: достаточно выбрать, какой должны быть линии, и система автоматически выдаст нужные вам показатели, вплоть до точности исполнения и мощности. И даже посоветует подходящую серию.

Хотите внедрить «Магазин 15»?


Получите всю необходимую информацию у специалиста.

Спасибо!
Спасибо, ваша заявка принята.
Продолжить

Еще одно его преимущество – наглядность: вы можете сравнить получающийся в меню компонент с тем, который есть у вас фактически.

Тоже достаточно удобный калькулятор маркировки сопротивлений по цветам полосками: таблица онлайн содержит все необходимые поля – нужно лишь сделать правильный выбор из выпадающих списков. Хорош тем, что содержит подсказки по каждой линии – ошибиться и что-то напутать сложно.

https://www.qrz.ru/shareware/contribute/decoder.shtml

Также там есть полезная дополнительная информация: не только по правильному переводу множителей и заполнению, но и в целом о габаритах, расположении колец. Есть даже советы о том, что за браузер использовать.

Заключение

Тема достаточно обширная, но разобраться в ней стоит. Немного практики, и вы научитесь «читать» колористику – она станет для вас открытой книгой. Для упрощения перевода, умножения и других операций можно купить ПО для работы с маркировкой, в том числе цветовой для резисторов в 5 полос, его вы найдете в каталоге «Клеверенс».


Количество показов: 3461

Статьи по схожей тематике

100 шт. 1206 1k 102 SMD резистор ошибка 1 кОм Ом чиповый резистор 0,25 Вт 1/4 Вт SMD резистор новый|Резисторы|

информация о продукте

Характеристики товара

  • Название бренда: IGMOPNRQ
  • Состояние: Новый
  • Тип: Постоянный резистор
  • Номер модели: smd resistor
  • Допуск сопротивления: 1%
  • Технология: Толстая пленка
  • Индивидуальное изготовление: Да
  • Цвет: Черный
  • Температурный коэффициент: -12°-125°
  • Рабочая температура: -12°-125°
  • Тип упаковки: Для поверхностного монтажа

описание продукта

отзывах покупателей ()

Нет обратной связи

Калькулятор цветовой кодировки резисторов

— 3-, 4- и 5-полосные резисторы

Калькулятор цветового кода резистора

Калькулятор выше отобразит значение , допуск и выполнит простую проверку, чтобы убедиться, что рассчитанное сопротивление соответствует одному из стандартных значений EIA. Выберите первые 3 или 4 полосы для резисторов 20%, 10% или 5% и все 5 полос для прецизионных (2% или меньше) 5-полосных резисторов. Наведите указатель на значение выше допуска на мин.и макс. значения диапазона.

Если вы хотите узнать цветовые полосы для значения, используйте инструмент слева. Введите значение, выберите множитель (Ω, K или M), желаемую точность и нажмите «Display resistor» или ENTER. Вы также можете ввести значения резистора в сокращенном обозначении , например, 1k5, 4M7 или 100R.

Стандартные номиналы резисторов декады EIA:

Серия E6: (допуск 20%)
10, 15, 22, 33, 47, 68

Серия E12: (допуск 10%)
10, 12, 15, 18, 22, 27, 33, 39, 47, 56, 68, 82

Серия E24: (допуск 5%)
10, 11, 12, 13, 15, 16, 18, 20, 22, 24, 27, 30, 33, 36, 39, 43, 47, 51, 56, 62, 68, 75, 82, 91

Серия E48: (допуск 2%)
100, 105, 110, 115, 121, 127, 133, 140, 147, 154, 162, 169, 178, 187, 196, 205, 215, 226, 237, 249, 261, 274, 287, 301, 316, 332, 348, 365, 383, 402, 422, 442, 464, 487, 511, 536, 562, 590, 619, 649, 681, 715, 750, 787, 825, 866, 909, 953

Серия E96: (допуск 1%)
100, 102, 105, 107, 110, 113, 115, 118, 121, 124, 127, 130, 133, 137, 140, 143, 147, 150, 154 , 158, 162, 165, 169, 174, 178, 182, 187, 191, 196, 200, 205, 210, 215, 221, 226, 232, 237, 243, 249, 255, 261, 267, 274, 280 , 287, 294, 301, 309, 316, 324, 332, 340, 348, 357, 365, 374, 383, 392, 402, 412, 422, 432, 442, 453, 464, 475, 487, 491, 511 , 523, 536, 549, 562, 576, 590, 604, 619, 634, 649, 665, 681, 698, 715, 732, 750, 768, 787, 806, 825, 845, 866, 887, 909, 931 , 959, 976

Серия E192: (0. 5, 0,25, 0,1 и 0,05%)
100, 101, 102, 104, 105, 106, 107, 109, 110, 111, 113, 114, 115, 117, 118, 120, 121, 123, 124, 126, 127, 129, 130, 132, 133, 135, 137, 138, 140, 142, 143, 145, 147, 149, 150, 152, 154, 156, 158, 160, 162, 164, 165, 167, 169, 172, 174, 176, 178, 180, 182, 184, 187, 189, 191, 193, 196, 198, 200, 203, 205, 208, 210, 213, 215, 218, 221, 223, 226, 229, 232, 234, 237, 240, 243, 246, 249, 252, 255, 258, 261, 264, 267, 271, 274, 277, 280, 284, 287, 291, 294, 298, 301, 305, 309, 312, 316, 320, 324, 328, 332, 336, 340, 344, 348, 352, 357, 361, 365, 370, 374, 379, 383, 388, 392, 397, 402, 407, 412, 417, 422, 427, 432, 437, 442, 448, 453, 459, 464, 470, 475, 481, 487, 493, 499, 505, 511, 517, 523, 530, 536, 542, 549, 556, 562, 569, 576, 583, 590, 597, 604, 612, 619, 626, 634, 642, 649, 657, 665, 673, 681, 690, 698, 706, 715, 723, 732, 741, 750, 759, 768, 777, 787, 796, 806, 816, 825, 835, 845, 856, 866, 876, 887, 898, 909, 920, 931, 942, 953, 965, 976 , 988


Часто задаваемые вопросы

У меня резистор 6-полосный.
Как я могу рассчитать его стоимость?

Введите первые пять цветов. Резисторы с 6 полосами в основном представляют собой 5-полосные резисторы с дополнительным кольцом, указывающим надежность или температурный коэффициент .

Резистор всего 3 полосы

Вам не нужно вводить 4-ю полосу, так как резисторы 20% не имеют кольца допуска. Они будут рассчитаны с использованием правила четырех диапазонов (цифра, цифра, множитель).

Примеры:
Красный, красный, коричневый — резистор 220 Ом, 20%.
Коричневый, черный, оранжевый — резистор 10 кОм, 20%

Какая полоса первая?

Короткий ответ: вы узнаете это по опыту! Но есть несколько правил, которым вы можете следовать:

1.) На некоторых резисторах цветные полосы сгруппированы вместе и / или близко к одному концу. Держите резистор с плотно сгруппированными полосами слева от вас и считайте резистор слева направо.

2.) С резисторами 5% и 10% процедура проста: удерживайте резистор серебряной или золотой полосой вправо и считайте показания резистора слева направо.

3.) Первая полоса не может быть серебряной или золотой, поэтому, если вы держите такой резистор, вы сразу поймете, с чего начать.Кроме того, 3-й цвет для 4-полосных резисторов будет синим (10 6 ) или менее, а 4-й цвет для 5-полосных резисторов будет зеленым (10 5 ) или менее, поскольку значения базового резистора варьируются от 0,1 Ом до 10 МОм.

Что произойдет, если я начну читать не с того конца?

Вы всегда должны пытаться вычислить значение, а затем сверять свой результат с таблицей значений резистора, чтобы увидеть, указано ли оно там. Если это не так, попробуйте прочитать его еще раз, начиная с другого конца, и проверьте еще раз.Это необходимый шаг, особенно с пяти- и шестиполосными металлопленочными резисторами.

Наш калькулятор цветового кода выполняет эту проверку автоматически, и, если результат не является стандартным, отобразится небольшая подсказка. Предупреждения предназначены только для вашей информации и не всегда означают, что резистор был прочитан неправильно — см. Примечания ниже.


Банкноты

1.) Цветовой код резистора и предпочтительные значения EIA являются международно признанными стандартами, но у некоторых производителей есть свои собственные методы работы.Например, многие производители резисторов делают каждое значение в списке E24 с допуском 1% и 2%, хотя такая практика не имеет математического смысла.

2.) Хотя программа была тщательно протестирована, в ней все же может быть несколько ошибок. Поэтому, если вы сомневаетесь (и когда это возможно), не стесняйтесь использовать своего старого надежного друга — мультиметр — для перепроверки критически важных компонентов.


Примеры
3 диапазона:

Желтый, фиолетовый, черный -> 47 Ом 20%

Оранжевый, оранжевый, коричневый -> 330 Ом 20%

Коричневый, черный, красный -> 1k 20%

4 диапазона:

Зеленый, синий, красный, золотой -> 5.6кОм 5%

Красный, желтый, оранжевый, золотой -> 24кОм 5%

Синий, серый, желтый, серебристый -> 680k 10%

Еще примеры цветовой маркировки 4-х полосных резисторов: серии E12 и E24.

5 полос:

Красный, желтый, оранжевый, черный, коричневый -> 243 Ом, 5-полосный резистор с точностью 1%

Желтый, фиолетовый, золотой, золотой, желтый -> 4,7 Ом, 5% — этот резистор рассчитан по 4-полосному правилу (желтая полоса игнорируется).

Оранжевый, черный, черный, коричневый, коричневый -> 3,00 кОм, 1% — примечание: это нестандартный резистор 1% (E96), но некоторые производители делают каждое значение из серии E24 с допуском 1%!

Подробнее: Примеры цветовой маркировки 5-полосных резисторов серии E48 (2%).

6 полос:

Красный, красный, коричневый, коричневый, коричневый, красный -> 2,21k, 1% 50 ppm / ° C

Белый, черный, белый, коричневый, красный, красный -> 9,09 К, 2% 50 частей на миллион / ° C

— не вводить последнюю полосу (красный в двух примерах выше)

Хобби Электроника -> Таблица цветовых кодов резисторов -> Калькулятор цветового кода резистора

Таблица кодов цветов резистора

| Код резистора SMD

Существует множество различных типов резисторов. Чтобы определить или рассчитать значение сопротивления резистора, важно иметь систему маркировки. Цветовой код резистора — это один из способов представления значения сопротивления вместе с допуском.

Цветовой код резистора используется для обозначения значения сопротивления. Стандарты для регистров цветовой кодировки определены в международных стандартах IEC 60062. Этот стандарт описывает цветовую кодировку для резисторов с осевыми выводами и числовой код для резисторов SMD.

Есть несколько полос для определения значения сопротивления.Они даже указывают допуск, надежность и интенсивность отказов. Количество полос варьируется от трех до шести. В случае трехполосного кода первые два указывают значение сопротивления, а третья полоса действует как множитель.

Трехполосный цветовой код резистора

  • Трехполосный цветовой код используется очень редко.
  • Первая полоса слева указывает первую значащую цифру сопротивления.
  • Вторая полоса указывает второе значащее число.
  • Третья полоса указывает множитель.
  • Допуск для трех полосных резисторов обычно составляет 20%.
  • Таблица цветовых кодов, соответствующих трем полосным резисторам, приведена ниже.

Цветовой код трехполосного резистора

Например, если цвета на резисторе расположены в следующем порядке: желтый, фиолетовый и красный слева, то сопротивление можно рассчитать как

47 × 102 ± 20%. Это 4,7 кОм ± 20%.

Это означает, что значение сопротивления находится в диапазоне от 3760 Ом до 5640 Ом.

Четырехполосный код цвета резистора

  • Четырехполосный цветовой код является наиболее распространенным представлением резисторов.
  • Первые две полосы слева используются для обозначения первой и второй значащих цифр сопротивления.
  • Третья полоса используется для указания множителя.
  • Четвертая полоса используется для обозначения допуска.
  • Существует значительный разрыв между третьей и четвертой полосами. Этот пробел помогает определить направление чтения. Таблица цветовых кодов для четырехполосных резисторов показана ниже.
Четырехполосный резистор Код цвета

Например, если цвета на четырехполосном резисторе находятся в следующем порядке: зеленый, черный, красный и желтый, тогда значение сопротивления рассчитывается как 50 * 104 ± 2% = 500 кОм ± 2%.

Пятиполосный резистор Код цвета

Прецизионные резисторы имеют дополнительную полосу, которая используется для обозначения третьего значимого значения сопротивления. Остальные полосы обозначают то же, что и цветовой код четырех полос.

  • Первые три полосы используются для обозначения первых трех значимых значений сопротивления.
  • Четвертая и пятая полосы используются для обозначения множителя и допуска соответственно.
  • Есть исключение, когда четвертая полоса — это золото или серебро.В этом случае первые две полосы указывают две значащие цифры сопротивления.
  • Третья полоса используется для указания множителя, четвертая полоса используется для допуска, а пятая полоса используется для обозначения температурного коэффициента с единицами измерения ppm / K. Таблица цветовых кодов пятиполосных резисторов приведена ниже.
Пятиполосный резистор Код цвета

Например, если цвета на пятиполосном резисторе находятся в следующем порядке: красный, синий, черный, оранжевый и серый, тогда значение сопротивления рассчитывается как 260 × 103 ± 0.05 = 260 кОм ± 0,05%.

Шестиполосный резистор Код цвета

  • В случае высокоточных резисторов есть дополнительная полоса для обозначения температурного коэффициента.
  • Остальные полосы такие же, как у пяти полосных резисторов.
  • Чаще всего для шестой полосы используется черный цвет, который соответствует 100 ppm / K.
  • Это означает, что изменение температуры на 10 0 C может привести к изменению значения сопротивления на 0,1%.
  • Обычно шестая полоса представляет собой температурный коэффициент.Но в некоторых случаях это может означать надежность и частоту отказов.

Таблица цветовых кодов для шести полосных резисторов показана ниже

Шестиполосный резистор Цветовой код

Например, если цвета на шестиполосном резисторе находятся в следующем порядке: оранжевый, зеленый, белый, синий, золотой и черный, тогда рассчитывается сопротивление. как 359 × 106 ± 5% 100 частей на миллион / K = 359 МОм ± 5% 100 частей на миллион / K.

Буквенное обозначение допуска для резисторов

Буквенное обозначение допуска показано ниже

  • B = 0.1%
  • C = 0,25%
  • D = 0,5%
  • F = 1%
  • G = 2%
  • J = 5%
  • K = 10%
  • M = 20%

K и M не следует путать с килограммами и мегаомами.

Код резистора SMD

Существует три типа систем кодирования, используемых для маркировки резисторов SMD. Это

  • Трехзначное кодирование
  • Четырехзначное кодирование
  • Кодирование E96
Трехзначный код

При трехзначном кодировании первые два числа указывают значащее значение сопротивления, а третье число указывает множитель, например 10 если цифра 1, 100, если цифра 2, или 1000, если цифра 3, и так далее.

Трехзначный резистор SMD показан ниже

Некоторые примеры трехзначного кода:

450 = 45 * 100 = 45 Ом

221 = 22 * ​​101 = 220 Ом

105 = 10 * 105 = 1 МОм

Если сопротивление меньше 10 Ом, то для обозначения положения десятичной точки используется буква R. Например,

3R3 = 3,3 Ом

47R = 47 Ом

Четырехзначный код

Для более точных резисторов на них нанесен четырехзначный код.Расчет аналогичен трехзначному коду. Первые три числа указывают значимое значение сопротивления, а четвертое число указывает множитель.

Резистор SMD с четырехзначной кодировкой показан ниже


Некоторые примеры для этой системы:

4700 = 470 * 100 = 470 Ом

1001 = 100 * 101 = 1 кОм

7992 = 799 * 102 = 79,9 кОм

Для резисторов менее 100 Ом R используется для обозначения положения десятичной точки.

Например,

15R0 = 15,0 Ом

Серия E

Ассоциация электронной промышленности (EIA) определила стандартную систему предпочтительных значений для резисторов и названа серией E. IEC 60063 — это международный стандарт, который определяет предпочтительные числовые ряды резисторов (а также конденсаторов, катушек индуктивности и стабилитронов). Кодирование основано на значениях допуска, и доступны различные серии E:

  • E3 Допуск 50%
  • E6 Допуск 20%
  • E12 Допуск 10%
  • E24 Допуск 5%
  • E48 2% допуск
  • E96 1% допуск
  • E192 0.5, 0,25, 0,1% и выше допуски
  • Кодирование E3 больше не используется, а кодирование E6 используется очень редко.
  • Система кодирования E96 используется для резисторов высокой точности с допуском 1%.

В системе маркировки EIA E96 существует отдельная система кодирования. В этой системе для маркировки используются три цифры. Первые две — это цифры, обозначающие три значащие цифры значения сопротивления. Третья цифра — это буква, обозначающая множитель.

Маркировка EIA E96 на резисторе SMD:

Схема кода EIA 96 для умножителей показана ниже

C

Код Умножитель
Z 0.001
Y или R 0,01
X или S 0,1
A 1
B или H 10
D 1000
E 10000
F 100000

Схема кода EIA 96 для значительных значений сопротивления показана ниже

Некоторые примеры системы кодирования EIA 96 равны

92Z = 887 × 0.001 = 0,887 Ом

38C = 243 × 100 = 24,3 кОм

Таблица цветовой кодировки

Полная таблица цветовой кодировки приведена ниже

Таблица цветовой кодировки

В чем разница между микросхемами, SMD и регулируемыми резисторами?

Чип-резисторы также известны как устройства для поверхностного монтажа или резисторы SMD. Чип-резисторы изготавливаются из оксидов металлов или металлических пленок и защищены прочными покрытиями. Они небольшие и в основном доступны в квадратных или прямоугольных корпусах микросхем.

В отличие от резистивных устройств со сквозной технологией (THT), резисторы SMD не имеют выводов. Они устанавливаются непосредственно на печатную плату. Резисторы SMD изготавливаются с высокой точностью на автоматизированных предприятиях, и они обладают превосходными характеристиками рассеивания тепла и стабильными значениями сопротивления. Длина и ширина SMD-устройств определяют их номинальную мощность.

SMD резистор код

Из-за небольшого размера резисторов SMD на них нет места для печати традиционных кодов цветных полос.Поэтому были разработаны новые коды SMD резисторов. Наиболее часто используемые коды — это трех- и четырехзначные системы, а также система Альянса электронной промышленности (EIA) под названием EIA-96. Наиболее широко используемые резисторы общего назначения SMD бывают различных размеров от 0402 до 6432.

Рис.2: Резистор SMD (Источник: Globalspec.com)

Трехзначный код

Это трехзначные коды, где первые две цифры обозначают значащие цифры, а третья — множитель. Это то же самое, что и цветные кольца, используемые для обычных резисторов, за исключением того, что вместо цветов используются числа.Например, резистор SMD с сопротивлением 562 Ом имеет сопротивление 56 × 102 Ом или 5,6 кОм. Точно так же резистор SMD, помеченный цифрой 100, означает, что он составляет 10 × 100 или 10 × 1 = 10 Ом.

Четырехзначный код

Четырехзначная схема маркировки используется для маркировки SMD резисторов с высокими допусками. Четыре цифры означают допуск не более одного процента. Его формат аналогичен трехзначной схеме маркировки. Первые три числа обозначают значащие цифры, а четвертое — множитель. Например, резистор SMD с сопротивлением 4702 означает 470 × 102 Ом или 47 кОм.

Резисторы SMD

могут иметь фиксированное значение сопротивления, или оно может быть переменным или регулируемым в определенном диапазоне. Потенциометр проще заменить на подстроечный резистор.

Подстроечные резисторы

Это также резисторы SMD, но подстроечные резисторы могут быть настроены на широкий диапазон значений сопротивления. Значения сопротивления зависят от длины, ширины, высоты и материала. Лазеры используются для сжигания части резисторов и их обрезки. Эти резисторы предназначены для использования во всех приложениях, требующих первоначальной калибровки.Их можно использовать вместо подстроечных потенциометров или выбираемых вручную фиксированных резисторов для их калибровки в электронной схеме.

Преимущества

включают снижение затрат, экономию места и полный автоматический поточный процесс обрезки с сокращенным временем настройки.


купить резисторы smd 102 ом онлайн

Отличные новости !!! Вы попали в нужное место для smd резисторов 102 Ом.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший SMD резистор 102 Ом должен стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели резисторы smd 102 Ом на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в SMD резисторах 102 Ом и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

И, если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести smd resistors 102 ohm по самой выгодной цене.

Мы всегда в курсе последних технологий, новейших тенденций и самых обсуждаемых лейблов.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Режимы отказа чип-резистора

| Основы электроники

Повреждение толстопленочных резисторов из-за скачков напряжения

Скачки — это большие напряжения или токи, мгновенно прикладываемые к цепям. Хорошо известные примеры включают молнии и статическое электричество.

Перенапряжение, приложенное к резистору, может повлиять на характеристики сопротивления из-за чрезмерного электрического напряжения или привести к повреждению (наихудший сценарий).

Повышение сопротивления скачку

Один из методов повышения устойчивости к перенапряжению объясняется ниже.

  • Используйте материалы с высокой устойчивостью к скачкам напряжения
  • Увеличьте расстояние между электродами, минимизируя повреждение чипа за счет более плавного градиента потенциала.

Увеличение размера кристалла увеличивает расстояние между электродами и обеспечивает большее сопротивление перенапряжению, но требует большей монтажной площади.

для комплектов с недостаточным пространством на плате, требующих дальнейшей миниатюризации, но нуждающихся в защите от скачков напряжения

Чип-резисторы для защиты от перенапряжения обеспечивают превосходное сопротивление перенапряжению при компактных размерах.

ESD Test (соответствие EIAJ) Модель человеческого тела
Тип Размер Гарантированное значение сопротивления скачку напряжения
ESR01 1005 мм
(0402 дюйма)
2кВ
ESR03 1608 мм
(0603 дюйма)
3кВ
ESR10 2012 мм
(0805 дюймов)
3кВ
ESR18 3216 мм
(1206 дюймов)
3кВ
ESR25 3225 мм
(1210 дюймов)
5кВ
LTR10 2012 мм
(0805 дюймов)
3кВ
LTR18 3216
(1206 дюймов)
3кВ
LTR50 5025 мм
(2010 дюймов)
3кВ
LTR100 6432 мм
(2512 дюймов)
3кВ

Чип-резисторы для защиты от перенапряжения ROHM:

  1. Используйте материалы, обеспечивающие превосходную устойчивость к скачкам напряжения
  2. Использовать запатентованную конструкцию резистивного элемента, которая сводит к минимуму повреждение микросхемы, обеспечивая плавный градиент потенциала
Чип-резисторы

ROHM отличаются улучшенными характеристиками мощности и измененной формой элемента для достижения более высокой номинальной мощности по сравнению с обычными типами.

Размер Серия ESR MCR серии
1005 0,2 Вт 0,063 Вт
1608 0,25 Вт 0,1 Вт
2012 0,4 Вт 0,125 Вт
3216 0,33 Вт 0,25 Вт
3225 0,5 Вт 0,25 Вт
5025 0.5 Вт

Серия ROHM ESR и LTR обеспечивает улучшенные характеристики устойчивости к скачкам напряжения и более высокую номинальную мощность при сохранении размера.

Модельный ряд

Деталь № Размер Номинальная мощность
(70 ℃)
Максимальное напряжение элемента

(В)
Сопротивление
Допуск
Температурный коэффициент сопротивления
(ppm / ℃)
Диапазон сопротивления Рабочая температура.Диапазон (℃) Подходит для автомобильной промышленности
(AEC-Q200)
SDRS серия
НовыйSDR03 1608 1/4 Вт
(0,25 Вт)
150 Дж (± 5%) ± 200 1 ~ 10 МОм (серия E24) -55 ~
+155
Есть
F (± 1%) ± 200
± 100
1 9,76 Ом (серия E24,96)
10 ~ 10 МОм (серия E24,96)
D (± 0.5%) ± 100 10 ~ 1 МОм (серия E24,96)
ESR Серия
ESR01 1005 1/5 Вт
(0,2 Вт)
50 Дж (± 5%) + 500 / -250
± 200
1 Ом ~ 9,1 Ом (серия E24)
10 Ом ~ 10 МОм (серия E24)
-55 ~
+155
Есть
F (± 1%) ± 100 10 Ом ~ 976 кОм (серия E24,96)
1 МОм ~ 2.2 МОм (серия E24)
ESR03 1608 1/4 Вт
(0,25 Вт)
150 Дж (± 5%) ± 200 1 Ом ~ 10 МОм (серия E24) Есть
F (± 1%) ± 200
± 100
1 Ом ~ 9,76 Ом (серия E24,96)
10 Ом ~ 10 МОм (серия E24,96)
D (± 0,5%) ± 100 10 Ом ~ 1 МОм (серия E24,96)
ESR10 2012 2/5 Вт
(0.4 Вт)
150 Дж (± 5%) ± 200 1 Ом ~ 30 МОм (серия E24) Есть
F (± 1%) ± 100 1 Ом ~ 10 МОм (серия E24, 96)
D (± 0,5%) ± 100 10 Ом ~ 1 МОм (серия E24,96)
ESR18 3216 1/3 Вт * 1
(0,33 Вт)
200 Дж (± 5%) ± 200 1 Ом ~ 15 МОм (серия E24) Есть
F (± 1%) ± 100 1 Ом ~ 10 МОм (серия E24,96)
D (± 0.5%) ± 100 10 Ом ~ 1 МОм (серия E24,96)
ESR25 3225 1/2 Вт * 1
(0,5 Вт)
200 Дж (± 5%) ± 200 1 Ом ~ 10 МОм (серия E24) Есть
F (± 1%) ± 100 1 Ом ~ 10 МОм (серия E24,96)
D (± 0,5%) ± 100 10 Ом ~ 1 МОм (серия E24,96)
LTR Серия
LTR10 2012 1 / 4W
(0.25 Вт)
150 Дж (± 5%) ± 200 1 Ом ~ 1 МОм (серия E24) -55 ~
+155
Есть
F (± 1%) ± 100 1 Ом ~ 1 МОм (серия E24, 96)
D (± 0,5%) ± 100 10 Ом ~ 1 МОм (серия E24,96)
LTR18 3216 3/4 Вт
(0,75 Вт)
200 Дж (± 5%) ± 200 1 Ом ~ 1 МОм (серия E24) Есть
F (± 1%) ± 100 1 Ом ~ 1 МОм (серия E24, 96)
D (± 0.5%) ± 100 10 Ом ~ 1 МОм (серия E24,96)
LTR50 5025 1 Вт 200 Дж (± 5%) ± 200 1 Ом ~ 1 МОм (серия E24) Есть
F (± 1%) ± 100 1 Ом ~ 1 МОм (серия E24, 96)
D (± 0,5%) ± 100 10 Ом ~ 1 МОм (серия E24,96)
LTR100 6432 2 Вт 200 Дж (± 5%) ± 200 1 Ом ~ 1 МОм (серия E24) Есть
F (± 1%) ± 100 1 Ом ~ 1 МОм (серия E24, 96)
D (± 0.5%) ± 100 10 Ом ~ 1 МОм (серия E24,96)

※ E24 : Стандартная продукция / E96 : Продукция под заказ

※ По ​​вопросам продукции коммерческого класса обращайтесь к представителю ROHM

Отказ сопротивления из-за трещин припоя

Почему возникают трещины припоя?

Чип-резисторы монтируются на платах с использованием припоя, что позволяет использовать их в различных средах. Также возможна работа как при высоких температурах (> 100 ° C), так и при низких температурах (<-40 ° C).

Разница в степени сжатия (коэффициент теплового расширения) из-за температуры между подложкой из оксида алюминия (используемой в качестве основы в толстопленочных резисторах) и стекловолоконной эпоксидной смолой FR-4 (обычно применяемой в монтажных платах). при чрезмерном напряжении во время повторяющихся температурных циклов, что приводит к растрескиванию кромки припоя на стыке материалов.

Материал Коэффициент теплового расширения
(10 -6 / ℃)
Глинозем 7.1
FR-4
(Стекло-эпоксидная смола)
14

※ Выделено для изображения

※ Фото толстопленочного резистора

Из-за напряжения, возникающего из-за сжатия чипа, большее расстояние между электродами или больший размер чипа считается невыгодным.

Предотвращение трещин припоя

Трещины припоя

можно предотвратить, уменьшив расстояние между электродами или уменьшив размер кристалла.Однако часто существует компромиссное соотношение между электрическими характеристиками, такими как размер кристалла, номинальная мощность и максимальное напряжение элемента.

Как правило, значения характеристик имеют тенденцию к уменьшению по мере уменьшения размеров продуктов.

Повышение надежности соединений

Некоторые пользователи стремятся повысить надежность соединения, чтобы предотвратить образование трещин при пайке без ущерба для технических характеристик, таких как номинальная мощность, или хотели бы увеличить номинальную мощность за счет увеличения размера кристалла без снижения надежности соединения.

Напротив, типы с широкими клеммами сокращают расстояние между электродами, сохраняя при этом размер.

Трещины припоя не возникли во время реальных испытаний на циклическое изменение температуры.

Условия испытаний:
JIS C 5201-1 сек Соответствие 4.9

Условия: -40 ℃:
30 мин / + 125 ℃: 30 мин
Воздушный слой 3000 циклов

Испытательная плата:
FR-4

Припой:
Sn / 3.0Ag / 0,5 Cu (t = 0,100 мм)

Широкая конструкция клемм увеличивает длину пути отвода тепла и увеличивает номинальную мощность.

Размер Серия LTR MCR серии
2012 мм
[0805 дюймов]
0,25 Вт 0,125 Вт
3216 мм
[1206 дюймов]
0,75 Вт 0,25 Вт
5025 мм
[2010 дюймов]
1 Вт 0.5 Вт
6432 мм
[2512 дюймов]
2 Вт 1 Вт

Использование серии LTR с широкими выводами позволит предотвратить трещины припоя и увеличить номинальную мощность. Кроме того, достигается высокая устойчивость к скачкам напряжения, что обеспечивает повышенную надежность.

См. Повреждение толстопленочных резисторов из-за скачков напряжения

Модельный ряд
Деталь № Размер Номинальная мощность
(70 ℃)
Максимальное напряжение элемента

(В)
Сопротивление
Допуск
Температурный коэффициент сопротивления
(ppm / ℃)
Диапазон сопротивления Рабочая температура.Диапазон (℃) Подходит для автомобильной промышленности
(AEC-Q200)
LTR10 2012 1/4 Вт
(0,25 Вт)
150 Дж (± 5%) ± 200 1 Ом ~ 1 МОм (серия E24) -55 ~
+155
Есть
F (± 1%) ± 100 1 Ом ~ 1 МОм (серия E24,96)
D (± 0,5%) ± 100 10 Ом ~ 1 МОм (серия E24,96)
LTR18 3216 3 / 4W
(0.75 Вт)
200 Дж (± 5%) ± 200 1 Ом ~ 1 МОм (серия E24) Есть
F (± 1%) ± 100 1 Ом ~ 1 МОм (серия E24,96)
D (± 0,5%) ± 100 10 Ом ~ 1 МОм (серия E24,96)
LTR50 5025 1 Вт 200 Дж (± 5%) ± 200 1 Ом ~ 1 МОм (серия E24) Есть
F (± 1%) ± 100 1 Ом ~ 1 МОм (серия E24,96)
D (± 0.5%) ± 100 10 Ом ~ 1 МОм (серия E24,96)
LTR100 6432 2 Вт 200 Дж (± 5%) ± 200 1 Ом ~ 1 МОм (серия E24) Есть
F (± 1%) ± 100 1 Ом ~ 1 МОм (серия E24,96)
D (± 0,5%) ± 100 10 Ом ~ 1 МОм (серия E24,96)

* 1 По вопросам продукции большой мощности обращайтесь к представителю ROHM.
※ E24 : Стандартное изделие / E96 : Изделие под заказ

Резистор сульфурации

Компоненты серы присутствуют в атмосфере в различных формах, например, в выхлопных газах транспортных средств и газах, выбрасываемых из горячих источников. Эти компоненты адсорбируются металлическими поверхностями, где постепенно вступают в реакцию.

В толстопленочных чип-резисторах газообразная сера из воздуха может попадать в зазор между защитным слоем и покрытием, постепенно вступая в реакцию с внутренним серебряным (Ag) электродом с образованием сульфида серебра (Ag2S).(См. Рисунок ниже.) Это приведет к отсоединению внутренних электродов, что приведет к выходу из строя. Этот режим отказа называется отключением из-за сульфида.

Резисторы

100 шт. Новый 1 кОм 0603 SMT SMD резистор для поверхностного монтажа ± 5% 102 электронные компоненты и полупроводники skivavietnam пассивные компоненты

100 шт. Новый 1 к ом 0603 SMT SMD резистор для поверхностного монтажа ± 5% 102 электронные компоненты и полупроводники skivavietnam пассивные компоненты

100 шт. Новый 1 кОм 0603 SMT SMD резистор для поверхностного монтажа ± 5% 102,5% 102 100 шт. Новый 1 кОм 0603 SMT SMD резистор для поверхностного монтажа ±, КОЛ-ВО: 100 шт., Мы рады служить вам, 100 шт. 1 кОм 0603, SMT SMD резистор 102, Модные товары Tideflow С новейшей концепцией дизайна Покупайте новейшую моду и стиль жизни в Интернете.Поверхностное крепление резистора SMT SMD ± 5% 102 100 шт. Новое 1K Ом 0603.

100 шт. Новый 1 кОм 0603 SMT SMD резистор для поверхностного монтажа ± 5% 102

100 шт. Новый 1 кОм 0603 SMT SMD резистор для поверхностного монтажа ± 5% 102. 100 шт. 1 кОм 0603. SMT SMD резистор 102. КОЛ-ВО: 100 шт. Мы рады вам помочь .. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. См. Все определения условий : Тип резистора: : Поверхностный монтаж (SMD) , Марка: Небрендированные / универсальные : MPN: : Не применяется , Модель: : 1K : UPC: : Не применяется ,。






100 шт. Новый 1 К Ом 0603 SMT SMD резистор для поверхностного монтажа ± 5% 102

Новые приводы Fenner Trantorgue QC 63SK9042 SK Series 42-миллиметровая втулка вала без ключа, 5 шт. LM13700 LM13700N ВСТРОЕННАЯ ЦЕПЬ НОВАЯ, кабель адаптирует M12 M22 SP PLX к NEC Ранее 40287-05 Plantronics 85638-01, John Deere Original Equipment Rod # GC

, John Deere Original Equipment Rod # GC

«НЕРЖАВЕЮЩАЯ СТАЛЬНАЯ ПИЛА 230BLADESS, FAIRIES CLIPART-VECTOR CLIP ART-VINYL CUTTER PLOTTER IMAGES & T-SHIRT GRAPHICS CD, Pulse Start Metal Halide Ballast Kit 4 Tap Plusrite 7204 100 Watt, PANASONIC ECA1HFROLOR821 8 , 65 Infineon BPS129E6327 МОП-транзисторы N-Chan, НАПИТКИ ЗАПРЕЩЕНЫ НЕТ ПЕРМИЕН ЧИКЛИ НЕТ ИМЯ АЛЮМИНИЕВЫЙ ЗНАК GUM BEBIDAS.FESTO CPE10-M1BH-5L-QS-6 196883 Электромагнитный клапан в коробке. Прокладки из ДСП для скрепок 11 «x 17» Kraft 100 Pack. Виниловый баннер Мороженое № 1 Стиль I Розничный маркетинг Реклама Коричневый. МЕТЧИКИ ИЗ ВЫСОКОУГЛЕРОДНОЙ СТАЛИ 7/32 «x 40 TPI И ПЛАСТИКОВЫЕ КОРОБКИ для штамповки.


Вы только что добавили этот товар в корзину: Перейти на страницу корзины Продолжать

100 шт. Новый 1 кОм 0603 SMT SMD резистор для поверхностного монтажа ± 5% 102


КОЛ-ВО: 100 шт., Мы рады служить вам, 100 шт. 1 кОм 0603, SMT SMD резистор 102, модные продукты с новейшей концепцией дизайна. Покупайте новейшие модные товары и стиль жизни в Интернете.
100 шт. Новый 1 К Ом 0603 SMT SMD резистор для поверхностного монтажа ± 5% 102

Коды и обозначения SMD резистора

Трехзначный код

Резисторы SMD со стандартным допуском маркируются простым трехзначным кодом. Первые два числа будут указывать значащие цифры, а третье будет множителем, сообщающим вам степень десяти, к которой должны быть умножены две значащие цифры (или сколько нулей нужно добавить). Для сопротивлений менее 10 Ом множитель отсутствует, вместо него используется буква «R» для обозначения положения десятичной точки.

Примеры трехзначного кода:

220 = 22 × 100 (1) = 22 Ом (не 220 Ом!)
471 = 47 × 101 (10) = 470 Ом
102 = 10 × 102 (100) = 1000 Ом или 1 кОм
3R3 = 3,3 Ом

EIA-96

Недавно появилась новая система кодирования (EIA-96) на 1% резисторах SMD. Он состоит из трехзначного кода: первые 2 цифры сообщают нам 3 значащих цифры номинала резистора (см. Справочную таблицу ниже), а третья отметка (буква) указывает множитель.

01Y = 100 × 0,01 = 1 Ом
68X = 499 × 0,1 = 49,9 Ом
76X = 604 × 0,1 = 60,4 Ом
01A = 100 × 1 = 100 Ом
29B = 196 × 10 = 1,96 кОм
01C = 100 × 100 = 10 кОм

Таблицы декодирования:

Код Значение Код Значение Код Значение Код Значение
01 100 25 178 49 316 73 562
02 102 26 182 50 324 74 576
03 105 27 187 51 332 75 590
04 107 28 191 52 340 76 604
05 110 29 196 53 348 77 619
06 113 30 200 54 357 78 634
07 115 31 205 55 365 79 649
08 118 32 210 56 374 80 665
09 121 33 215 57 383 81 681
10 124 34 221 58 392 82 698
11 127 35 226 59 402 83 715
12 130 36 232 60 412 84 732
13 133 37 237 61 422 85 750
14 137 38 243 62 432 86 768
15 140 39 249 63 442 87 787
16 143 40 255 64 453 88 806
17 147 41 261 65 464 89 825
18 150 42 267 66 475 90 845
19 154 43 274 67 487 91 866
20 158 44 280 68 499 92 887
21 162 45 287 69 511 93 909
22 165 46 294 70 523 94 931
23 169 47 301 71 536 95 953
24 174 48 309 72 549 96 976
рэнд
Код Множитель
Z 0.001
Y или 0,01
X или S 0,1
А 1
B или H 10
С 100
D 1000
E 10000
Ф 100000

Номинальная мощность

Чтобы узнать приблизительную номинальную мощность вашего резистора SMD, измерьте его длину и ширину.В таблице ниже представлены несколько часто используемых размеров корпуса с соответствующими типичными номинальными мощностями. Используйте эту таблицу только в качестве руководства и всегда сверяйтесь с таблицей данных компонента для получения точного значения.

Упаковка Размер в дюймах (Д × Ш) Размер в мм (Д × Ш) Номинальная мощность
0201 0,024 дюйма × 0,012 дюйма 0,6 мм × 0,3 мм 1/20 Вт
0402 0.04 дюйма × 0,02 дюйма 1,0 мм × 0,5 мм 1/16 Вт
0603 0,063 дюйма × 0,031 дюйма 1,6 мм × 0,8 мм 1/16 Вт
0805 0,08 дюйма × 0,05 дюйма 2,0 мм × 1,25 мм 1/10 Вт
1206 0,126 дюйма × 0,063 дюйма 3,2 мм × 1,6 мм 1/8 Вт
1210 0.126 дюймов × 0,10 дюйма 3,2 мм × 2,5 мм 1/4 Вт
1812 0,18 дюйма × 0,12 дюйма 4,5 мм x 3,2 мм 1/3 Вт
2010 0,20 дюйма × 0,10 дюйма 5,0 мм × 2,5 мм 1/2 Вт
2512 0,25 дюйма × 0,12 дюйма 6,35 мм × 3,2 мм 1 Вт

Температурный коэффициент
ГЛОБАЛЬНЫЙ КОД TC ИСТОРИЧЕСКИЙ КОД TC КОЭФФИЦИЕНТ ТЕМПЕРАТУРЫ
Z Т-16 5 частей на миллион / ° C
Y Т-13 10 частей на миллион / ° C
X Т-10 15 частей на миллион / ° C
E Т-9 25 частей на миллион / ° C
H Т-2 50 частей на миллион / ° C
К Т-1 100 частей на миллион / ° C
L Т-0 150 частей на миллион / ° C
N Т-00 200 частей на миллион / ° C

Автор: xDevs.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
