Резисторы керамические цементные


Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео.

Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой.

Про резисторы для начинающих заниматься электроникой. Продолжение статьи о начале занятий электроникой. Для тех, кто решился начать. Рассказ о деталях. Радиолюбительство до сих пор является одним из самых распространенных увлечений, хобби. Если в начале своего славного пути радиолюбительство затрагивало в основном конструирование приемников и передатчиков, то с развитием электронной техники расширялся диапазон электронных устройств и круг радиолюбительских интересов.

Конечно, такие сложные устройства, как, например, видеомагнитофон, проигрыватель компакт-дисков, телевизор или домашний кинотеатр у себя дома собирать не станет даже самый квалифицированный радиолюбитель. А вот ремонтом техники промышленного производства занимаются очень многие радиолюбители, причем достаточно успешно.

Диапазон в этом случае достаточно велик. Также очень популярны схемы фотореле для включения освещения , охранные устройства и сигнализация , а также многое другое. Передатчики и приемники отошли на последний план, а вся техника называется теперь просто электроникой.

И теперь, пожалуй, следовало бы называть радиолюбителей как-то иначе. Но исторически сложилось так, что другого названия просто не придумали. Поэтому пусть будут радиолюбители. При всем разнообразии электронных устройств они состоят из радиодеталей. Все компоненты электронных схем можно разделить на два класса: активные и пассивные элементы.

Активными считаются радиодетали, которые обладают свойством усиливать электрические сигналы, то есть обладающие коэффициентом усиления. Нетрудно догадаться, что это транзисторы и все, что из них делается: операционные усилители, логические микросхемы, микроконтроллеры и многое другое. Одним словом все те элементы, у которых маломощный входной сигнал управляет достаточно мощным выходным.

В таких случаях говорят, что коэффициент усиления Кус у них больше единицы. К пассивным относятся такие детали, как резисторы, конденсаторы , катушки индуктивности , диоды и т. Одним словом все те радиоэлементы, которые имеют Кус в пределах 0…1! Вот сначала и рассмотрим пассивные элементы. Являются самыми простыми пассивными элементами. Основное их назначение ограничить ток в электрической цепи.

Простейшим примером является включение светодиода, показанное на рисунке 1. С помощью резисторов также подбирается режим работы усилительных каскадов при различных схемах включения транзисторов. Раньше резисторы назывались сопротивлениями, это как раз их физическое свойство.

Чтобы не путать деталь с ее свойством сопротивления переименовали в резисторы. Сопротивление, как свойство присуще всем проводникам, и характеризуется удельным сопротивлением и линейными размерами проводника. Ну, примерно так же, как в механике удельный вес и объем. Нетрудно увидеть, что чем длиннее и тоньше провод, тем больше сопротивление. Можно подумать, что сопротивление не лучшее свойство проводников, ну просто препятствует прохождению тока.

Но в ряде случаев как раз это препятствие является полезным. Здесь P, I, R соответственно мощность, ток и сопротивление. Эта мощность используется в различных нагревательных приборах и лампах накаливания.

Все детали на электрических схемах показываются с помощью УГО условных графических обозначений. УГО резисторов показаны на рисунке 2. Черточки внутри УГО обозначают мощность рассеяния резистора. Сразу следует сказать, что если мощность будет меньше требуемой, то резистор будет греться, и, в конце концов, сгорит.

Первая формула говорит о том, что мощность, выделяемая на участке электрической цепи, прямо пропорциональна произведению падения напряжения на этом участке на ток через этот участок. Если напряжение выражено в Вольтах, ток в Амперах, то мощность получится в ваттах.

Таковы требования системы СИ. В настоящее время маркировка резисторов производится с помощью цветных полос. Там же было сказано, что вот, это новая американская маркировка. Для любительских целей наиболее подходят резисторы типоразмера Они достаточно крупные и имеют приличную мощность, целых 0,25Вт.

На этом же рисунке указано, что максимальным напряжением для чип резисторов является В. Такой же максимум имеют и резисторы для обычного монтажа.

Поэтому, когда предвидится напряжение, например В лучше поставить два резистора, соединенных последовательно. Чип резисторы самых маленьких размеров выпускаются без маркировки, поскольку ее просто некуда поставить. Первые две представляют собой номинал, а третья множитель, в виде показателя степени числа В зависимости от допуска на сопротивление номиналы резисторов разделяются на три ряда, E6, E12, E Значения номиналов соответствуют цифрам таблицы, показанной на рисунке 5.

Из таблицы видно, что чем меньше допуск на сопротивление, тем больше номиналов в соответствующем ряду. Но это все резисторы общего применения.

Существуют резисторы с допуском в один процент и меньше, поэтому среди них возможно найти любой номинал. Кроме мощности и номинального сопротивления резисторы имеют еще несколько параметров, но о них пока говорить не будем. Несмотря на то, что номиналов резисторов достаточно много, иногда приходится их соединять, чтобы получить требуемую величину. Причин этому несколько: точный подбор при настройке схемы или просто отсутствие нужного номинала.

В основном используется две схемы соединения резисторов: последовательное и параллельное. Схемы соединения показаны на рисунке 6. Там же приводятся и формулы для расчета общего сопротивления. Рисунок 6. Схемы соединения резисторов и формулы для расчетов общего сопротивления. В случае последовательного соединения общее сопротивление равно просто сумме двух сопротивлений. Это как показано на рисунке. На самом деле резисторов может быть и больше.

Такое включение бывает в делителях напряжения. Естественно, что общее сопротивление будет больше самого большего.

При параллельном соединении все как раз наоборот: общее сопротивление двух и более резисторов будет меньше меньшего. Если оба резистора имеют одинаковый номинал, то общее их сопротивление будет равно половине этого номинала. Можно так соединить и десяток резисторов, тогда общее сопротивление будет как раз десятая часть от номинала. Следует отметить, что ток при параллельном соединении согласно закону Кирхгофа разделится на десять резисторов.

Поэтому мощность каждого из них потребуется в десять раз ниже, чем для одного резистора. Поделитесь этой статьей с друзьями:. Вступайте в наши группы в социальных сетях:. ВКонтакте Facebook Одноклассники Pinterest. Смотрите также на Электрик Инфо : Делитель напряжения на резисторах, конденсаторах и индуктивностях Способы соединения приемников электрической энергии Мощность резистора: обозначение на схеме, как увеличить, что делать, если н Измерение тока Основы электротехники для любителей компьютерного моддинга.

Чем конструкция дорогих розеток отличается от дешевых 10 лучших технологий аккумуляторов, зарядки и хранения Какое напряжение опасно для жизни человека? Как работают датчики и токовые клещи для измерения пост Почему выключатель размыкает фазу, а не ноль? Как устроен и работает сервопривод Проблема перегрева осветительных светодиодов и пути ее В Интернете кто-то прав! За применение этой информации администрация сайта ответственности не несет. Перепечатка материалов сайта запрещена.

Пожалуйста, подождите Компоненты электронных схем При всем разнообразии электронных устройств они состоят из радиодеталей. Электрик Инфо. Добавление комментария.

Или о чём говорят электрики. Вся информация на сайте предоставлена в ознакомительных и познавательных целях.


Урок 2.2 — Резисторы

Содержание: Обозначение номинала буквами и цифрами Как определить номинал по цветовым кольцам Маркировка SMD резисторов. На сопротивлениях советского производства применяется буквенно-цифровая маркировка резисторов и обозначение цветовыми полосами кольцами. Примером можно рассмотреть резисторы типа МЛТ, на них величина сопротивления указана цифро-буквенным способом. При этом целые единицы от дробных отделяются этими же буквами. Давайте рассмотрим несколько примеров.

Существует несколько различных типов резисторов, 0,25 Вт (1/4 Вт) и диапазоном доступных сопротивлений от 1 Ом МОм.

Маркировка резисторов: цветовая, кодовая

Предназначены для эксплуатации в цепях постоянного или переменного тока, обеспечивая ограничение силы тока и распределение напряжения. Конструктивно проволочные резисторы выполнены в виде трубчатого основания из керамики чистый глинозём Al 2 O 3 , в качестве резистивного элемента используется проволочный проводник медно-никелевый или хромово-никелевый сплав с высоким удельным сопротивлением. Основание с обмоткой помещено в литой прямоугольный корпус из стеатитовой керамики и закапсулировано кремнезёмом диоксид кремния SiO 2. Монолитная керамическая конструкция резисторов обладает высокими характеристиками огнестойкости, влагостойкости и способностью к самозатуханию. Вывода керамических резисторов — гибкие осевые аксиальные проволочного типа. В качестве материала выводов используется луженая медь. Монтаж осуществляется с использованием пайки по THT-технологии — вывода монтируются непосредственно в сквозные отверстия печатной платы. Положение монтажа — любое, но следует помнить о резистивных особенностях, сопровождающихся нагревом корпуса резистора.

Резистор. Резисторы постоянного сопротивления

Активное сопротивление этого резистора не меняется в зависимости от частоты в отличие от конденсаторов и катушек индуктивности. Чтобы резистор успешно проработал весь срок службы, необходимо предварительно рассчитать максимальный ток, проходящий через резистор следующим образом. Извлекая квадратный корень из результатов деления, получаем максимальное значение тока, при котором резистор может работать без разрушения. При превышении этого значения резистор перегреется и может безвозвратно выйти из строя. Замена резистора.

Резисторы являются наиболее распространенными элементами радиоэлектронной аппаратуры и применяют для регулирования тока в электрических цепях. Сопротивление резистора — его основная характеристика.

Цветовая маркировка постоянных маломощных выводных резисторов

В соответствии с действующей, в настоящее время системой сокращенных и полных условных обозначений ОСТ Между вторым и третьим элементом ставится дефис: Р, РП Для полного условного обозначения резистора к сокращенному обозначению добавляется вариант конструктивного исполнения при необходимости , значения основных параметров и характеристик, климатического исполнения и обозначение документа на поставку. Климатическое исполнение В — всеклиматическое и Т — тропическое для всех типов резисторов указывается перед обозначением документа на поставку. Буквенно-цифровая маркировка на резисторах содержит: вид, номинальную мощность, номинальное сопротивление, допускаемое отклонение сопротивления и дату изготовления. До введения указанного выше стандарта, по классификации до года ГОСТ , названия отечественных постоянных резисторов раньше называли -«сопротивления» начинались буквой «С», переменных и подстроечных с «СП» затем следовал номер группы резистора в зависимости от токонесущей части: 1 — непроволочные тонкослойные углеродистые и бороуглеродистые; 2 — непроволочные тонкослойные металлодиэлектрические или металлоокисные; 3 — непроволочные композиционные пленочные; 4 — непроволочные композиционные объемные; 5 — проволочные; 6 — непроволочные тонкослойные металлизированные.

Как маркируются резисторы по мощности и сопротивлению — обзор стандартов

Друзья, всем привет! В прошлой статье мы разбирались с понятием электрического тока и напряжения. Сегодняшняя статья будет не исключением, сегодня я постараюсь как можно подробнее осветить тему резисторов. Резисторы обладают сопротивление, а что такое сопротивление? Постараемся с этим разобраться. Чтобы ответить на этот вопрос, давайте вернемся снова к нашей сантехнической аналогии. Под действием силы тяжести или под действием давления насоса, вода устремляется от точки большего давления в точку с меньшим давлением. Так и электрический ток под действием напряжения течет из точки большего потенциала в точку с меньшим потенциалом.

Функция резистора в схеме может быть совершенно разной: резистор с цементным заполнением SQP-5 (5 ватт) номиналом Ом уже при

Маркировка резисторов

Резистор служит для ограничения тока в электрической цепи, создания падений напряжения на отдельных её участках и пр. Применений очень много, всех и не перечесть. Другое название резистора — сопротивление.

Здравствуйте, уважаемые читатели сайта sesaga. В предыдущей статье мы разобрались, какие бывают соединительные провода и линии электрической связи и как они обозначаются на электрических схемах. В этой статье речь пойдет о резисторе или как по старинке его еще называют сопротивление. Резисторы являются наиболее распространенными элементами радиоэлектронной аппаратуры и используются практически в каждом электронном устройстве. Резисторы обладают электрическим сопротивлением и служат для ограничения прохождения тока в электрической цепи.

Весьма широко используемый компонент практически всех электрических и электронных устройств.

Продолжая тему грамотного выбора пассивных компонентов , рассмотрим различные типы резисторов, их достоинства и недостатки, особенности применения, а также наиболее популярные для них приложения. В каждом разделе помещены ссылки на результаты поисковых запросов для некоторых серий резисторов, которые присутствуют в каталоге компании Терраэлектроника. Резисторы Рис. Они используются совместно с такими активными компонентами, как операционные усилители, микроконтроллеры или интегральные схемы, и выполняют различные функции, например, смещение, фильтрацию и подтяжку линий ввода-вывода. Переменные резисторы могут применяться для изменения параметров схемы. Токочувствительные резисторы используются для измерений токов в электрических цепях.

Забыли пароль? SKT10RB, 0. Vishay PG. FRSM 1K 0.


Маркировка

Маркировка резисторов (их буквенно-цифровой код) содержит значение номинального сопротивления и допустимые отклонения от него. Кроме того, в обозначении имеется буква, которая указывает единицы сопротивления. Она пишется на том месте, где должна быть запятая, разделяющая целую и дробную части обозначения. Если в значении сопротивления резистора отсутствуют целые числа, то нуль впереди буквы не ставится. В конце обозначения резистора буквой указывается допустимое отклонение от номинального значения сопротивления. Например, сопротивление 0,47 Ом ± 5 % сокращенно обозначается Е47И; сопротивление 4,7 кОм ± 10 % — 4К7С, сопротивление 4,7 МОм ± 20 % — 4M7BJ. Далее рассмотрим более подробно маркировку резисторов.

Резисторы с номинальным значением до 100 Ом маркируются буквами E или R, например:

  • 0,47 Ом – R47 или Е47

  • 1 Ом – 1R0 или 1Е0

  • 4,3 Ом – 4R3 или 4Е3

  • 33 Ом – 33R или 33E

  • 47,5 Ом – 47R5 или 47Е5

Резисторы с номинальным значением от 100 до 999 Ом маркируются в долях килоома и обозначаются буквой К, например:

  • 100 Ом – К10

  • 470 Ом – К47

  • 560 Ом – К56

  • 820 Ом – К82

Резисторы с номинальным значением от 1 до 99 кОм маркируются буквой К , например:

  • 1 кОм – 1К0

  • 4,7 кОм – 4К7

  • 10 кОм – 10К

  • 47,5 кОм – 47К5

  • 75 кОм – 75К

Резисторы с номинальным значением от 100 до 999 кОм маркируются в долях мегаома и обозначаются буквой М, например:

  • 100 кОм – М10

  • 150 кОм – М15

  • 360 кОм – М36

  • 475 кОм – М475

  • 560 кОм – М56

В соответствии с ГОСТ 17598—72 для постоянных резисторов допускается маркировка цветным кодом номинального сопротивле­ния и допустимых отклонений от него. Маркировку наносят знаками в виде кругов или полос. Для маркировки цветным кодом номинальное сопротивление резисторов в омах выражается двумя или тремя цифрами (в случае трех цифр — последняя не равна нулю) и множителем 10 в степени n, где n — любое целое число от -2 до +9. Для резисторов с номинальным сопротивлением, выраженным двумя цифрами и множителем, цветная маркировка состоит из четырех или трех знаков при допустимом отклонении сопротивления ±20% (допустимое отклонение ± 20 % не маркируется). Маркировочные знаки располагают на резисторе слева направо в следующем порядке:

  1. первая цифра;

  2. вторая цифра

  3. множитель;

  4. допустимое отклонение сопротивления.

Для резисторов с номинальным сопротивлением, выраженным тремя цифрами и множителем, цветная маркировка состоит из пяти знаков и располагается слева направо в следующем порядке:

  1. первая цифра;

  2. вторая цифра;

  3. третья цифра;

  4. множитель;

  5. допустимое отклонение сопротивления.

Маркировочные знаки сдвинуты к одному из торцов резистора. Первый знак расположен у торца. Если размеры резистора не позволяют разместить маркировку ближе к одному из торцов, то площадь первого знака делается приблизительно в два раза больше площади остальных знаков.

Резисторы, в особенности малой мощности — мелкие детали, резистор мощностью 0,125Вт имеет длину несколько миллиметров и диаметр порядка миллиметра. Прочитать на такой детали номинал с десятичной запятой невозможно. Поэтому, при указании номинала вместо десятичной точки пишут букву, соответствующую единицам измерения (К — для килоомов, М — для мегаомов, E или R для единиц Ом). Например 4K7 обозначает резистор, сопротивлением 4,7 кОм, 1R0 — 1 Ом, 120К — 120 кОм и т. д. Однако и в таком виде читать номиналы трудно и применяют маркировку цветными полосами.

Для резисторов с точностью 20 % используют маркировку с тремя полосками, для резисторов с точностью 10 % и 5 % маркировку с четырьмя полосками, для более точных резисторов с пятью или шестью полосками. Первые две полоски всегда означают первые два знака номинала. Если полосок 3 или 4, третья полоска означает десятичный множитель, то есть степень десятки, которая умножается на двузначное число, указанное первыми двумя полосками. Если полосок 4, последняя указывает точность резистора. Если полосок 5, третья означает третий знак сопротивления, четвёртая — десятичный множитель, пятая — точность. Шестая полоска, если она есть, указывает температурный коэффициент сопротивления (ТКС). Если эта полоска в 1,5 раза шире остальных, то она указывает надёжность резистора (% отказов на 1000 часов работы)

Следует отметить, что иногда встречаются резисторы с 5 полосами, но стандартной (5 или 10 %) точностью. В этом случае первые две полосы задают первые знаки номинала, третья — множитель, четвёртая — точность, а пятая — температурный коэффициент.

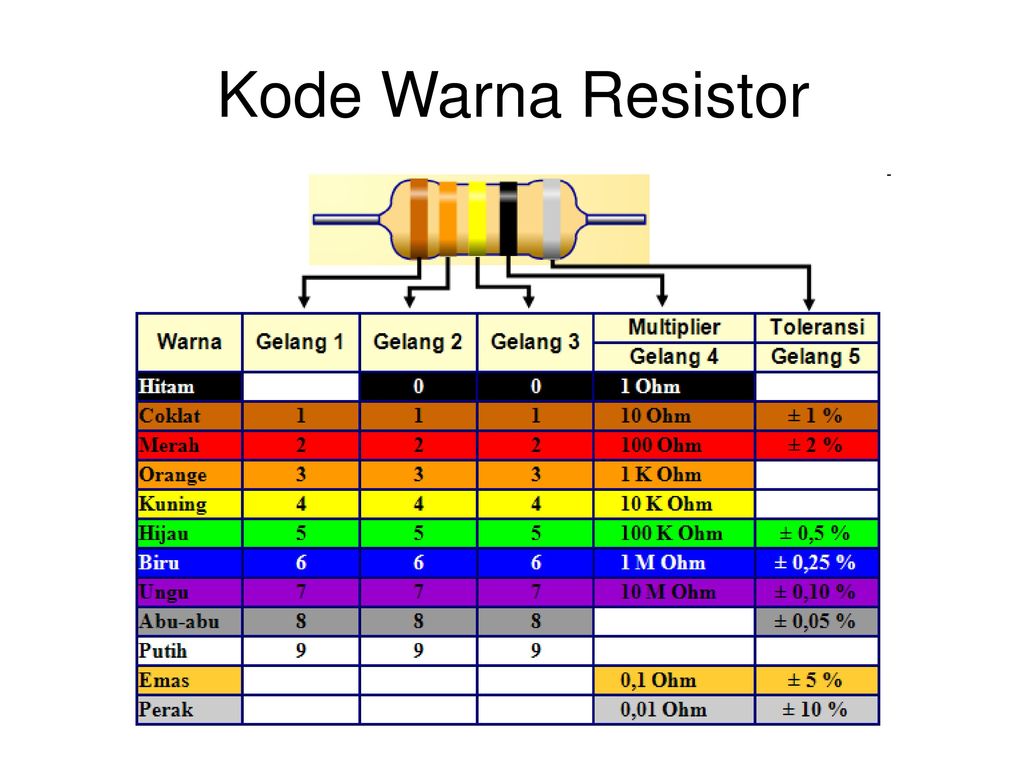

Таблица 1

Цветовая кодировка резисторов

Цвет

как число

как десятичный множитель

как точность в %

как ТКС в ppm/°C

как % отказов

серебристый

1·10−2 = «0,01»

10

золотой

1·10−1 = «0,1»

5

чёрный

0

1·100 = 1

коричневый

1

1·101 = «10»

1

100

1 %

красный

2

1·10² = «100»

2

50

0,1 %

оранжевый

3

1·10³ = «1000»

15

0,01 %

жёлтый

4

1·104 = «10 000»

25

0,001 %

зелёный

5

1·105 = «100 000»

0,5

синий

6

1·106 = «1 000 000»

0,25

10

фиолетовый

7

1·107 = «10 000 000»

0,1

5

серый

8

1·108 = «100 000 000»

белый

9

1·109 = «1 000 000 000»

1

отсутствует

20 %

Пример

Допустим, на резисторе имеются четыре полосы: коричневая, чёрная, красная и золотая. Первые две полоски дают 1 0, третья 100, четвёртая даёт точность 5 %, итого резистор сопротивлением 10·100 Ом = 1 кОм, с точностью ±5 %.

Запомнить цветную кодировку резисторов нетрудно: после чёрной 0 и коричневой 1 идёт последовательность цветов радуги. Так как маркировка была придумана в англоязычных странах, голубой и синий цвета не различаются.

Для облегчения различные разработчики программного обеспечения создают программы, которые определяют сопротивление резистора.

Поскольку резистор симметричная деталь, может возникнуть вопрос: «Начиная с какой стороны читать полоски?» Для четырёхполосной маркировки обычных резисторов с точностью 5 и 10 % вопрос решается просто: золотая или серебряная полоска всегда стоит в конце. Для трёхполосочного кода первая полоска стоит ближе к краю резистора, чем последняя. Для других вариантов важно, чтобы получалось значение сопротивления из номинального ряда, если не получается, нужно читать наоборот. (Для резисторов МЛТ-0,125 производства СССР с 4 полосками, первой является полоска, нанесённая ближе к краю; обычно она находится на металлическом стаканчике вывода, а остальные три — на более узком керамическом теле резистора).

Особый случай использования цветовой маркировки резисторов — перемычки нулевого сопротивления. Они обозначаются одной чёрной (0) полоской по центру. (Использование таких резисторо-подобных перемычек вместо дешёвых кусков проволоки объясняется желанием производителей сократить расходы на перенастройку сборочных автоматов).

Маркировка SMD-резисторов

«Резисторы» нулевого сопротивления (перемычки на плате) кодируются одной цифрой «0». Бо́льшее количество знаков обозначает:

Кодирование 3 или 4 цифрами

ABC обозначает AB•10C Ом

например 102 — это 10•10² Ом = 1 кОм

ABCD обозначает ABC•10D Ом, точность 1 % (ряд E96)

например 1002 — это 100•10² Ом = 10 кОм

Кодирование цифра-цифра-буква (JIS-C-5201)

Ряд E96, точность 1 %.

Мантисса m значения сопротивления кодируется 2 цифрами (см таблицу), степень при 10 кодируется буквой.

Примеры: 09R = 12,1 Ом; 80E = 6,65 МОм; все 1 %.

  • S = 10−2

  • R или X = 10−1

  • A = 100 = 1

  • B = 101

  • C = 10²

  • D = 10³

  • E = 104

  • F = 105

Кодирование буква-цифра-цифра

Ряды E24 и E12, точность 2 %, 5 % и 10 %. (Ряд E48 не используется).

Степень при 10 кодируется буквой (так же, как для 1%-х сопротивлений, см список выше), мантисса m значения сопротивления и точность кодируется 2 цифрами (см таблицу).

Примеры:

  • 2 %, 1,00 Ом = S01

  • 5 %, 1,00 Ом = S25

  • 5 %, 510 Ом = A42

  • 10 %, 1,00 Ом = S49

  • 10 %, 820 кОм = D60

Цветовой код резистора 100 Ом

Справочник по цветовому коду резистора 100 Ом

Резистор 100 Ом является одним из наиболее распространенных резисторов в электронике. Его популярность делает его идеальным для изучения цветового кода резистора. Полезно иметь возможность легко распознавать их в проектах вместе с другими распространенными резисторами.

Цветовой код резистора 100 Ом позволяет нам быстро определить значение сопротивления и допуск резистора 100 Ом.

В этой статье мы рассмотрим, как читать 4 группы, 5 групп, и 6-полосные резисторы 100 Ом.

Резистор 100 Ом Цветные полосы

Важно понимать, что не все четыре полосы соответствуют величине сопротивления в Омах. Первые три полосы говорят нам, что номинальное значение резистора составляет 100 Ом, а 4-я полоса дает нам допуск резистора .

Все резисторы имеют допуск, что означает, что значение вряд ли будет точно равно 100 Ом. Резисторы более высокого качества имеют лучшие допуски.

Полезные советы по использованию резисторов Цветовые коды:

1) Сначала определите последнюю полосу. Она должна быть отделена от других полос небольшим зазором. Эта полоса обычно золотая или серебряная, поэтому ее легче всего идентифицировать. Эта полоса дает нам допуск резистора.

2) Определив 4-ю полосу, посмотрите на полосы на противоположной стороне резистора. Первые две полосы дают нам базовое значение , которое нужно умножить на 9.0007 множитель для определения полного значения сопротивления.

3) Третья полоса множитель . Умножьте значение, обозначенное первыми двумя полосами, на множитель, чтобы найти полное значение резистора.

Этот процесс более подробно описан ниже. Таблица цветов резистора 100 Ом0050 1 1 -й цифр Браун 1 2 2 -й цифровой 4 Допуск Золото (или серебро) ± 5% (± 10% для серебра) Общая стоимость:
100 ± 5% ω :
100 ± 5% ω :
100 ± 5%. 0008

Как читать цветовой код резистора 100 Ом

Цветовой код резистора всегда состоит из цифр , за которыми следует множитель и значение допуска . Шесть ленточных резисторов также добавляют температурный коэффициент .

Проще всего сначала выучить четырехдиапазонные резисторы. Как только вы изучите четырехдиапазонную систему, вам будет очень легко понять цветовое кодирование пяти- и шестиполосного резистора.

Четырехполосный резистор 100 Ом

Каждая полоса на резисторе играет определенную роль:

Первая полоса – 1 st Цифра: Это первая цифра значения сопротивления. Первая полоса коричневая, что соответствует значению 1 .

Вторая полоса – 2 -я цифра: вторая цифра значения сопротивления. Эта полоса черного цвета, что соответствует значению 0 . Это добавляется справа от первой цифры (от первой полосы).

Таким образом, цифры первой и второй полос: 10 .

Третий диапазон – Множитель : Берет цифры и умножает их на значение, заданное этим диапазоном. Фактический множитель равен 10 n , где n — значение цвета полосы. В этом случае третья полоса коричневая, что соответствует числу 1. Следовательно, множитель равен 10 1 = 10.

Таким образом, общее значение сопротивления, заданное цветами, равно 10 (из цифр) x 10 1 (из множителя) Ом = 100 Ом .

Четвертый диапазон – Допуск : Дает значение допуска для резистора. Наиболее распространенными значениями являются 5% (обозначены золотой полосой) и 10% (обозначены серебряной полосой). В этом примере используется золотая полоса, что дает нам допуск 5%.

Таким образом, общее сопротивление составляет: 100 Ом ± 5 % Ом .

Это означает, что фактическое значение сопротивления может составлять от 95 до 105 Ом.

Если четвертая полоса серебряная, это означает, что допуск составляет 10%, а общее сопротивление равно 100 Ом ± 10 % Ом . Фактическое сопротивление должно быть в пределах от 90 Ом до 100 Ом.

Вы можете использовать мультиметр, чтобы узнать фактическое сопротивление, но учтите, что оно также немного зависит от температуры. В 6-полосных резисторах температурная зависимость задается последней полосой (подробнее об этом ниже).

Мультиметры — отличный способ проверить любые резисторы, в которых вы не уверены, или определить фактическое сопротивление конкретного резистора. Просто обязательно следуйте практическим рекомендациям по безопасности .

4-полосный, 5-полосный и 6-полосный Резистор 100 Ом Цветовой код

Вы, вероятно, столкнетесь с 5-полосными или даже 6-полосными резисторами.

Очень легко считывать 5- или 6-полосные резисторы, если вы уже знаете, как использовать цветовую кодировку четырехполосных резисторов .

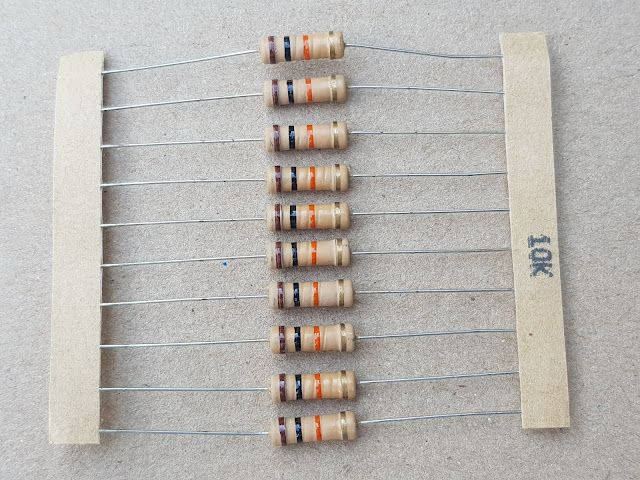

5-полосный резистор 10K Цветовой код

Для резисторов 100 Ом с пятью полосами первые три полосы будут коричневыми, черными и черными (обозначающие 100), а четвертая полоса будет черной, что означает множитель x1.

Band Number Function Color Value
1 1st Digit Brown 1
2 2nd Digit Black 0
3 3 -я цифра Black 0
4 Умножение
4 .0050 Black x 1
5 Tolerance Gold (or silver) ± 5% (or ± 10%)
Total Value:
100 ± 5 % Ω

4-Band vs.

5-Band vs. 6-Band 100 Resistor Color Code Table 7 0007 3 RD Полоса
4-Band Resistor 5-Band Resistor 6-полосный резистор
1 ST полоса 1 ST Цифр. полоса 2 nd цифра значения сопротивления 2 nd цифра значения сопротивления 2 nd цифра значения сопротивления
Множитель (x 10, 100, и т. Д.) Толерантность ( ± %) Мультипликатор (x 10, 100, и т. Д.) Multiplier (x 10, 100, и т. Д.)
5 TH BAND N/A TH BAND N/A 7777 ( N/A 777777 ( N/A 777 (. ± %) Толерантность ( ± %)
6 TH полоса N/A N/A Коэффициент температуры r (T)
. Ом Резистор

Четырехполосные резисторы имеют две полосы для значения, одну для множителя и одну для допуска.

Пятиполосные резисторы добавляют дополнительную полосу для значения.

Таким образом, пятиполосные резисторы имеют три полосы для значения, одну для множителя и одну для допуска. Процесс анализа резистора такой же; начните с 5-й полосы, ища небольшой промежуток между четвертой и пятой полосой. Это будет толерантность. Затем вернитесь к первым четырем полосам, чтобы рассчитать значение сопротивления.

Для резистора номиналом 100 Ом с пятью полосами мы должны увидеть следующий порядок: коричневый (1), черный (0), черный (0), черный (x1), золотой или серебряный ( ± 5% или 10%).

6 Band 100 Ohm Resistor

Band Number Function Color Value
1 1st Digit Brown 1
2 2-я цифра Black 0
3 3rd Digit Black 0
4 Multiplier Black x 1
5 Tolerance Gold (или серебро) ± 5%
6 Темп. Коэффициент Любой См. таблицу ниже
Общее значение:
100 ± 5 % Ом

Шестиполосные резисторы точно такие же, как и пятиполосные резисторы, за исключением того, что у них есть дополнительная полоса для указания температурного коэффициента , т. е. насколько сопротивление изменится с температурой.

В этом случае последние две полосы (т.е. пятая и шестая полосы) должны располагаться близко друг к другу, с промежутком между четвертой и пятой полосами.

Цвет Температурный коэффициент
Black N/A
Brown 100 ч/млн/ºC
RED 50 PPM/ºC
50 PPM/ºC
50 PPM/ºC
. 25 ppm/ºC
Green N/A
Blue 10 ppm/ºC
Violet 5 ppm/ºC
Grey N/A
Белый Н/Д

Circuit Innovations — Уголок для начинающих > Компоненты > Резисторы



Резисторы можно найти почти в каждой цепи, они бывают разных форм и размеров. Любители чаще всего используют аксиальные провода с номинальной мощностью до 1 Вт. Единицей сопротивления является ом, который обозначается буквой омега W и назван в честь немецкого ученого Георга Симона Ома. Ом определяется как сопротивление проводника, в котором ток в один ампер вызывает разность потенциалов в один вольт на его клеммах. Другими словами, V = IR, где V — разность потенциалов в вольтах, I — сила тока в амперах, а R — сопротивление в омах.

Более часто используемая нотация SI для омов (в основном потому, что омега не легко найти на клавиатуре) — это использование R. Например, 10 Вт записывается как 10R, 4700 Вт эквивалентно 4,7 кВт и записывается как 4K7, где K заменяет десятичную точку и представляет 1000. 560 000 Вт записывается как 560K, а 1 000 000 Вт записывается как 1M0, где M представляет 1 миллион.

Краткое описание различных типов резисторов приведено ниже.

Начнем с самого маленького. На рисунке показан типичный резистор для поверхностного монтажа. Эти резисторы не очень часто используются любителями, хотя любой, кто попытается отремонтировать коммерческий продукт, вероятно, найдет их в большом количестве. Резисторы SMD доступны в нескольких размерах, самый большой из которых составляет около 4 мм x 2 мм. Стоимость компонента указана на боковой стороне упаковки. Первые две (или три) цифры обозначают первые числа значения, а последняя цифра обозначает множитель. В показанном здесь примере значение не равно 100 Ом, как вы могли подумать, а на самом деле равно 10 Ом. Резисторы с низким значением, такие как этот, также иногда маркируются как 10R. Другой пример, резистор с маркировкой 472 имеет значение 4700 Ом или 4K7. 2 — это множитель, который соответствует 10 в степени 2 или 100, поэтому 47 умножается на 100, что дает 4700.

Некоторые резисторы меньшего размера используют совершенно другую систему цифр и букв для обозначения значения, известную как стандарт EIA-96. В этой системе используется трехзначный код, в котором первая пара цифр обозначает три старших разряда значения, а последний символ кода, обычно буква, обозначает множитель.

Еще больше усложняет ситуацию то, что некоторые SMD-резисторы вообще не имеют маркировки или настолько малы, что маркировка на них невозможна.

Наиболее часто используемый резистор с осевым выводом доступен в диапазоне номинальных мощностей от 0,125 Вт до 3 Вт. Резисторы малой мощности обычно изготавливаются из углеродной или металлической пленки, а резисторы большей мощности — из оксида металла. Углеродный диапазон в значительной степени был вытеснен диапазоном металлической пленки, который обеспечивает лучшую стабильность и более высокие допуски. Номинал резистора отмечен серией цветных полос. Нажмите здесь, чтобы узнать цветовой код резистора.

Резисторы с проволочной обмоткой

обычно используются для рассеивания большей мощности. Как следует из их названия, они состоят из отрезка проволоки сопротивления, намотанной на каркас. Снаружи резистор может быть покрыт силиконом, стекловидной эмалью или керамическим материалом.

Для действительно высокой рассеиваемой мощности проволочный резистор установлен внутри литого алюминиевого корпуса.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
