Баластник для сварочного аппарата своими руками: как сделать, схема, монтаж

Время на чтение: 2 мин

Прибор имеет специальный регулятор, позволяющий повышать или понижать сопротивление, и, соответственно, менять значение силы тока. Этот регулятор передвигается по балластному реостату, меняя его длину, то есть расстояние, которое проходит ток.

В зависимости от типа металла. Коэффициенты сопротивления разных металлов отличаются. Если ваш сварочный аппарат имеет высокую мощность, нужно очень внимательно подбирать материал, из которого будет сделан балластный реостат.

Также вам понадобится цилиндрическая фигура ( можно использовать готовую небольшую трубу или просто сварить новую форму из толстого металла), передивжной контакт( для него подойдет провод от сварочного держателя) и амперметр, для измерения силы тока.

Хотя сделать балластный реостат своими руками легко, нужно помнить, что самостоятельно изготовленный прибор может уступать в точности работы заводскому. Чтобы избежать несчастных случаев, работать нужно строго по технике безопасности.

Для стабильного горения дуги необходим сварочный ток определенной величины. Поддерживать вольтамперные характеристики проще с балластным реостатом. Эти устройства встраивают в инверторы, другие унифицированные сварочные аппараты. При использовании простых трансформаторов и выпрямителей создать повышенное сопротивление электротока можно с помощью фабричного или самостоятельно изготовленного баластника. Регулируемое сопротивление обеспечивает ампераж, необходимый для варки заготовок. Применяется в сварочных аппаратах, где нет соответствующих настроек.

Качественное выполнение сварочных работ с применением простейших сварочников возможно только при регулировке рабочих параметров выходного тока. Сопротивление должно меняться в необходимом диапазоне, такой эффект достигается с помощью регулятора. Мощность амперного балласта напрямую зависит от количества витков (секций), по которым перемещается бегунок, меняя длину электрической цепи. Рубильник разрывает ее при необходимости.

Набор сопротивлений из константана не критично нагревается при подаче напряжения. По принципу действия реостатное устройство – параллельно соединенные пластины или металлическая пружина. Регулировка длины цепи ступенчатая. В основе работы реостата – физический закон Ома. Электроимпульс высокого напряжения «гасится», натыкаясь на балластное препятствие, ампераж снижается за счет возрастания параметра «R». Балласт сопротивления позволяет работать на высокочастотных токах, сваривать тонкие детали, соединять заготовки из алюминия, нержавеющих сплавов.

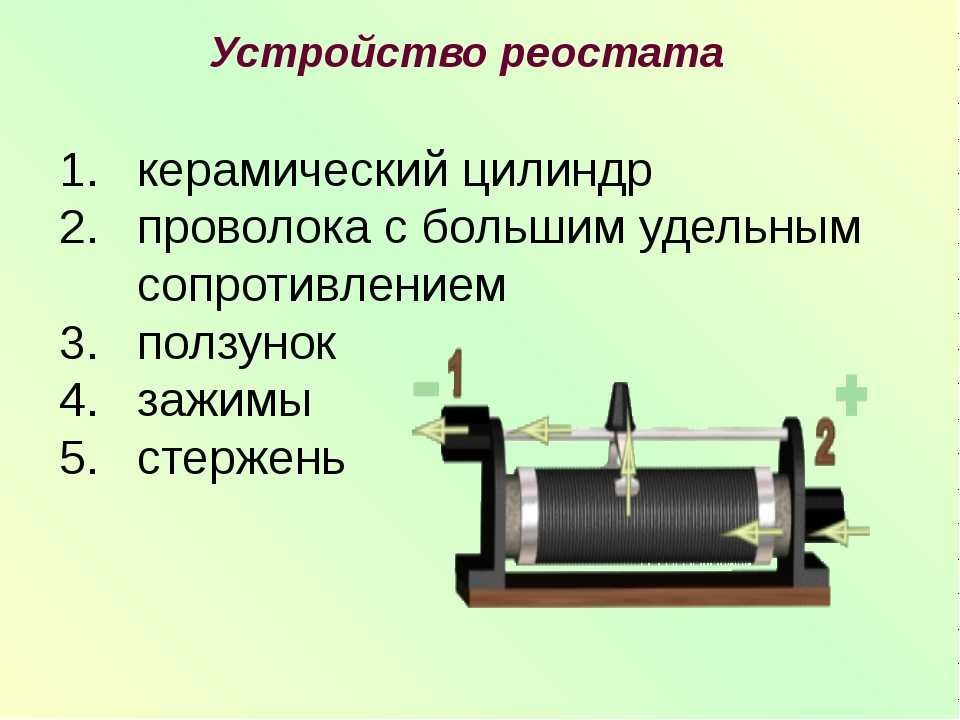

Устройство, с помощью которого происходит изменение сопротивления, называется реостатом. Он может состоять из набора резисторов, подключаемых ступенчато, либо иметь практически непрерывное изменение сопротивления. Существуют приборы позволяющие производить плавную регулировку без разрыва сети. Так как сила тока цепи зависит от напряжения источника и сопротивления, меняя количество подключенных секций реостата, можно косвенно влиять на все основные параметры электрического контура.

Основа любого балластника для сварочных аппаратов – металл, выполняющий функцию электробалласта. Величина нагрузки меняется регулятором. Это по сути – подвижный контактный элемент, закрепляемый на линейной поверхности электрического приспособления. Поскольку он ограничивает часть электрической цепи, один из полюсов должен быть с клеммой, чтобы присоединяться к электроду или «массе». Устройство довольно простое, понятное школьникам, изучающим раздел «электричество».

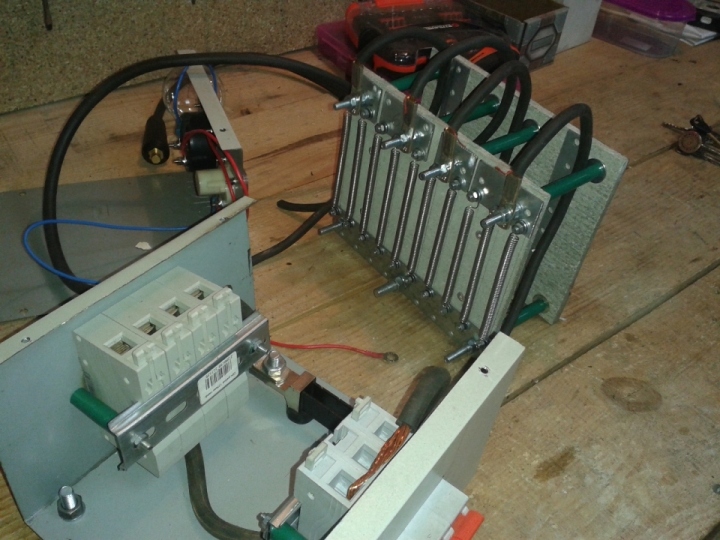

Приспособления секционного типа оснащаются дополнительными рубильниками, включающими секции в общую цепочку. При закрытом положении секции не задействуются, на них не поступает напряжение. При монтаже балластных реостатов большое внимание уделяется корпусу. Он должен выдерживать тепловую нагрузку, создаваемую при работе. На фабричных вариантах все элементы управления, включая тумблеры, обычно расположены на общей панели. Обычно предусмотрены кулерные системы охлаждения, вентиляторы. Они увеличивают рабочий цикл, оборудование не потребуется регулярно выключать или одновременно подключать к сварочному аппарату несколько подобных приспособлений к одному сварочному аппарату.

Существуют различные способы регулировки сварочного тока, но, можно сказать, что самое широкое распространение в народе получил очень простой и надежный способ регулировки тока — с помощью включенного на выходе вторичной обмотки балластного сопротивления. Способ не только прост и надежен, но к тому же полезен, так как улучшает внешнюю характеристику трансформатора, увеличивая крутизну ее падения. В некоторых случаях балластные сопротивления применяются сугубо для исправления жесткой характеристики сварочного аппарата.

Величина балластного сопротивления для регулятора сварочного тока составляет порядка сотых-десятых долей Ома и подбирается, как правило, экспериментально. В качестве балластного сопротивления издавна применяются мощные проволочные сопротивления, использовавшиеся в подъемных кранах, троллейбусах, или отрезки спиралей ТЭНов (теплоэлектронагревателей), куски толстой высокоомной проволоки. Несколько уменьшить ток можно даже с помощью растянутой дверной пружины из стали. Балластное сопротивление может включаться либо стационарно.

Если резистор изготовлен из магнитных сплавов, то в случае его спиральной компоновки, а тем более с какими-либо стальными элементами конструкции внутри спирали, при прохождении больших токов спираль начинает сильно вибрировать. Ведь спираль — это тот же соленоид, а огромные сварочные токи порождают мощные магнитные поля.

Уменьшить влияние вибраций можно, растянув спираль и зафиксировав ее на жесткой основе. Кроме спирали, проволоку можно сгибать также змейкой, что тоже уменьшает размеры готового резистора. Сечение токопроводящего материала резистора следует подбирать побольше, потому что при работе он сильно греется.

Слишком тонкая проволока или лента будет раскаляться докрасна, хотя даже это, в принципе, не исключает эффективность использования ее в качестве регулятора тока для сварочного аппарата. О реальном значении сопротивления балластных проволочных резисторов судить трудно, так как в нагретом состоянии свойства материалов сильно меняются.

Регулировка тока во вторичной цепи сварочного трансформатора связана с определенными проблемами. Через регулирующие устройство проходят значительные токи, что приводит к его громоздкости. Другое неудобство — переключение. Для вторичной цепи практически невозможно подобрать столь мощные стандартные переключатели, чтобы они выдерживали ток до 200А.

Другое дело — цепь первичной обмотки, где токи примерно в пять раз меньше, переключатели для которых являются ширпотребом. Последовательно с первичной обмоткой, так же, как и в предыдущем случае, можно включать балластные сопротивления. Только в этом случаи сопротивление резисторов должно быть на порядок большим, чем в цепи вторичной обмотки.

Так, батарея из нескольких параллельно соединенных резисторов ПЭВ-50. 100 суммарным сопротивлением 6-8 Ом способна понизить выходной ток вдвое, а то и втрое, в зависимости от конструкции трансформатора. Можно собрать несколько батарей и установить переключатель. Если же в распоряжении нет мощного переключателя, то можно обойтись несколькими выключателями.

Правда, при включении балластного сопротивления в первичной цепи, теряется выгода, которую придает сопротивление во вторичной, — улучшение падающей характеристики трансформатора. Но зато и к каким-либо отрицательным последствиям в горении дуги включенные по высокому напряжению резисторы не приводят: если трансформатор хорошо варил без них, то с добавочным сопротивлением в первичной обмотке он варить будет.

В режиме холостого хода трансформатор потребляет небольшой ток, а значит, его обмотка обладает значительным сопротивлением. Поэтому дополнительные несколько Ом практически никак не сказываются на выходном напряжении холостого хода.

Эту меру следует рассматривать скорее как выход из положения, если никаких других средств понижения мощности не имеется. Включение реактивного сопротивления в цепь высокого напряжения может сильно понижать выходное напряжение холостого хода трансформатора. Падение выходного напряжения наблюдается у трансформаторов с относительно большим током холостого хода — 2-3А. При незначительном потреблении тока — порядка 0,1А — падение выходного напряжения почти незаметно.

Кроме того, включенный в первичной обмотке трансформатора, дроссель может приводить к некоторому ухудшению сварочных характеристик трансформатора, хотя и не настолько, чтобы его нельзя было эксплуатировать. В последнем случае все еще сильно зависит от свойств конкретного трансформатора. Для некоторых сварочных аппаратов, включение дросселя в первичную цепь трансформатора никак не сказывается, по крайней мере согласно субъективным ощущениям, на качестве горения дуги.

Самостоятельно балластный реостат проще делать в виде спирали. Используют мягкую (отожженную) проволоку. Понадобится цилиндрический предмет для навивки. Можно использовать отрезок металлической или пластиковой трубы. Для передвижного контакта подойдет провод от сварочного держателя.

Мало сделать балластник своими руками, его необходимо протестировать. Нужно контакты подключить к амперметру. Остается намотать проволочный отрезок на форму, закрепить на электроизоляционной подставке. Конец скрученной проволоки подсоединяют к источнику питания. Держатель присоединяется к перемещаемому токоведущему элементу.

После замеров силы тока амперметром в разных позициях держателя можно нанести на поставку шкалу с токовыми параметрами. Самодельный балластный реостат по точности уступает фабричному. Открытая модель охлаждается естественным образом. Пользоваться устройством нужно осторожно.

Линейка балластников с маркировкой «РБ» – это 5-ти и 6-ти позиционные варианты с шагом значений от 5-ти до 10-ти ампер. Числовое обозначение соответствует диапазону от минимального до максимального значения сварочного тока.

При полуавтоматической и ручной сварке в режиме от 30 А до 70 А к трансформаторам, выпрямителям, генераторам рекомендуется подключать эту модель сварочного реостата. Продолжительность включения не менее 10 минут, этого времени достаточно для сварки в гараже, дома.

По ГОСТ РД 03-614-03 необходимо регулярно проверять устройства в аккредитованных лабораториях или сервисных мастерских. При последовательном подключении балластника к сварочному аппарату важно соблюдать несколько правил:

имеются ограничения по запыленности и загазованности, они связаны с конструктивными особенностями балластных реостатов, в корпусе предусмотрены вентиляционные пазы, в которые может попасть электропроводная пыль и пары;
необходимо следить за нагревом корпуса, при сварке алюминия, некоторых видов нержавейки лучше сразу подключить несколько реостатов или использовать один в 20% диапазона, чтобы обеспечить частичную компенсацию вместо полной.

Баластники почти не отличаются по своему принципу действия или кострукции, но могут иметь ряд особенностей. От них будет зависеть диапазон значений, который мы можем выбрать для установки нужного сопротивления. Итак, баластники отличаются по следующим параметрам:

При работе с небольшими двигателями, как правило, не предусмотрены средства для регулирования их скорости, и это часто является существенным недостатком, особенно в случае игрушечных двигателей, таких как миниатюрные электровозы.

Скорость, конечно, можно регулировать, изменяя количество ячеек батареи с помощью специального переключателя, но тогда все ячейки не используются одинаково и некоторые из них могут полностью разрядиться раньше, чем другие покажут любая заметная амортизация.

Если используется небольшой трансформатор с несколькими отводами от вторичной обмотки, напряжение, подаваемое на двигатель, и, следовательно, скорость можно изменить, изменив величину вторичной обмотки, к которой подключен двигатель.

Диаграмма, показывающая соединения для небольшого двигателя с реостатом на линии (рис. 1)

Но в обоих этих случаях нет возможности плавного изменения скорости. Однако это можно осуществить с помощью небольшого реостата, включенного последовательно с двигателем. Реостат действует в электрической цепи точно так же, как клапан в гидравлической цепи.

Он состоит из сопротивления, значение которого можно легко изменять, включенного в цепь, соединяющую двигатель с источником электроэнергии. Схема реостата показана на рис. 1, где А представляет собой якорь двигателя; Б — поле; C, реостат, и D, источник электрической энергии.
Когда рукоятка E находится в таком положении, что максимальное сопротивление в цепи, ток через поле и якорь двигателя будет минимальным, а его скорость будет минимальной.
По мере уменьшения сопротивления реостата ток увеличивается, и скорость двигателя увеличивается, достигая максимального значения, когда сопротивление реостата уменьшается до нулевого значения. Такой реостат можно использовать в сочетании со специальным переключателем Ф., как показано на рис. 2. 9.0005
Переключатель обеспечивает возможность изменения напряжения, а реостат заботится о желаемых изменениях скорости, происходящих между теми, которые вызваны изменениями напряжения.

Схема небольшого двигателя, где реостат и переключатель находятся на линии (рис. 2)
Как сделать реостат – Часть 2
Очень простой и недорогой реостат можно сконструировать следующим образом: Возьмите кусок тонкой волокна толщиной около 1/16 дюйма, шириной 1/2 дюйма и длиной около 10 дюймов. Намотайте на этот кусок волокна после того, как все края будут сглажены, кусок провода сопротивления с хлопчатобумажной оболочкой № 22 калибра, начиная примерно на 1/4 дюйма от одного конца и наматывая различные витки довольно близко друг к другу с точностью до 1 мм. /4 дюйма другого конца.
Концы проволоки можно закрепить, пропустив их через несколько небольших отверстий, просверленных в куске волокна, и они должны выступать на 3 или 4 дюйма для соединения с соединительными стойками, которые будут установлены на основании реостата.
Теперь сформируйте из этого куска волокна полное кольцо, согнув его вокруг какого-нибудь круглого предмета плоской стороной к предмету. Определите как можно точнее диаметр образовавшегося кольца, а также его толщину.
Возьмите кусок хорошо просушенного твердого дерева толщиной 1/2 дюйма и площадью 4-1/2 дюйма. Закруглите углы и верхние грани этого блока и разметьте на нем две окружности, диаметры которых соответствуют внутреннему и внешнему диаметрам фибрового кольца. Центры этих окружностей должны находиться в [394] центр блока.
Аккуратно выпилите два круга так, чтобы в пространство между внутренней и внешней частями помещалось кольцо из волокна. Возьмите второй кусок твердого дерева толщиной 1/4 дюйма и квадратным размером 4-3/4 дюйма, закруглите его углы и верхние края и прикрепите к нему другие куски с помощью нескольких маленьких шурупов, которые должны проходить вверх. с нижней стороны и быть хорошо утопленной.
Поместите оптоволоконное кольцо в канавку, но перед этим просверлите отверстие в основании, через которое проходит один конец провода. По углам должны быть установлены две небольшие перемычки, соединенные сзади. Один из них должен быть соединен с концом обмотки, а другой — с небольшим болтом в центре основания, который служит для удержания ручки или подвижного рычага реостата на месте. Все эти соединительные провода должны быть размещены в канавках, вырезанных на нижней стороне основания.

Поперечное сечение реостата, показывающее соединения через сопротивление (рис. 3) листовая латунь и должна иметь следующие приблизительные размеры: длина 2 дюйма; ширина 1/2 дюйма на одном конце и 1/4 дюйма на другом.
Получите 1/8-дюйм. латунный болт длиной около 1 дюйма, а также несколько шайб. Просверлите отверстие в большем конце куска латуни для размещения болта, а также в центре деревянного основания. Раззенкуйте отверстие в основании на нижней стороне с помощью 1/2 дюйма. долото на глубину 1/4 дюйма
На нижней стороне куска латуни и рядом с его узким концом припаяйте кусок тонкой пружинной латуни так, чтобы его свободный конец упирался в верхний край волоконного кольца. Небольшая ручка может быть установлена на верхней стороне подвижного рычага. Теперь закрепите кронштейн на основании с помощью болта, поместив между ним и верхней поверхностью основания несколько шайб так, чтобы его внешний конец был приподнят над краем фибрового кольца.
Припаяйте короткий кусок тонкой латуни к гайке, которая должна быть размещена на нижнем конце болта, и вырежьте выемку в потайной части отверстия в основании для его размещения. Когда болт закручен достаточно туго, можно надеть контргайку или первую гайку припаять к концу болта. Если возможно, лучше всего использовать пружинную шайбу или две между рычагом и основанием.
Теперь следует удалить изоляцию с провода на верхнем крае оптоволоконного кольца с помощью мелкой наждачной бумаги, чтобы пружина на нижней стороне подвижного рычага могла соприкасаться с обмоткой. Реостат готов, за исключением слоя шеллака. Поперечное сечение готового реостата показано на рис. 3.
