Реле постоянного тока на напряжение 450 В и выше — основа экологически чистой энергетики

Развитие технологий в электроэнергетике являет собой наглядный пример правильности поговорки «новое — это хорошо забытое старое». Полтора века тому назад произошел переход от постоянного тока в электросетях к переменному, и теперь все возвращается обратно благодаря развитию солнечной генерации. Важным элементом энергетики будущего становятся реле на постоянном токе, производимые компанией LS Electric.

У электроэнергетики на постоянном токе есть немало преимуществ. Например, при выработке электричества солнечными батареями уменьшается количество ступеней преобразования до потребителей. Гораздо более простую конструкцию имеют зарядные станции для электромобилей. Наконец, отсутствуют потери на излучение, характерные для переменного тока.

Но когда энергетики много лет назад делали выбор в пользу переменного тока, помимо возможности преобразования напряжения только с помощью трансформаторов в те годы, был еще один довод.

Переключатели, в том числе и реле, для переменного тока имеют намного более простую конструкцию, чем для постоянного. Дело в том, что при коммутации силовых линий возникает электрическая дуга. При работе с переменным током она затухает сама по себе в момент перехода напряжения через нулевое значение.

Для постоянного тока дуга сама по себе не погаснет таким способом, поэтому нужно предусмотреть дополнительные меры, чтобы она не возникла, а при возникновении быстро затухла. Вот почему реле, рассчитанные на переменный ток, могут использоваться на постоянном токе лишь при коммутируемом напряжении, в 5-10 раз меньшем номинального. За отсутствием под рукой подходящего реле на постоянный ток при строительстве объектов альтернативной энергетики зачастую так и делают. Оборотная сторона — громоздкость подобных решений и сложности с расчетом надежности оборудования, так как производитель реле для переменного тока для их работы с постоянным током может вообще ничего не гарантировать. Поэтому лучше использовать реле, изначально созданные для коммутации постоянного тока.

Компания LS Electric выпускает широкий ассортимент реле постоянного тока на рабочие напряжения 450, 1000 и 1500 В. В зависимости от модификации, рабочий ток может достигать 500 А, а управляющее напряжение составляет 12, 24 или 48 В. Надежность, определяемая по механическому износу контактов, составляет 200 тыс. циклов срабатывания. Диапазон рабочих температур — от -40 до +85 °C.

Важная особенность конструкции мощных реле постоянного тока LS Electric — контакты коммутируемой цепи находятся в герметичной камере, которая содержит газообразный водород и азот. Соотношение между этими компонентами оптимизировано таким образом, чтобы максимально быстро гасить электрическую дугу. Благодаря данной особенности можно уменьшить размеры реле благодаря уменьшению зазора между контактами. Другое преимущество, которым обладает такое решение, — низкий уровень шума.

Действительно, миниатюрность реле постоянного тока LS Electric впечатляет. Самая мощная модель на напряжение 1500 В (с возможностью выдержать импульсное перенапряжение до 8 кВ) и номинальный ток 500 А имеет размеры всего 118×70×108 мм. Самое маленькое реле из данного модельного ряда имеет размеры 56×28×45 мм, тем не менее, такой «малышке» под силу коммутировать напряжение 450 В и ток до 10 А.

Помимо солнечных электростанций и электрических заправок, реле на постоянном токе LS Electric находят свое применение в электромобилях, где их компактность оказывается поистине бесценной. Кроме этого, реле на постоянном токе применяются в источниках бесперебойного питания и набирающих популярность домашних накопителях энергии, позволяющих ночью запасать дешевую энергию, а днем ее использовать для питания дома. Высокая надежность и низкий уровень шума реле с контактами в герметичной камере, заполненной специальным газом, являются большим преимуществом для указанных видов оборудования при их установке в жилом доме или небольшом офисе.

LS Electric
Холдинг LS Group (Южная Корея) ведет свою историю с 1974 года. Именно тогда в структуре конгломерата LG появились компании, занимающиеся выплавкой меди, производством электротехнической продукции и машиностроением. В 2003 году группа LG произвела изменения в своей структуре, и указанные подразделения были выделены в самостоятельный холдинг. Производство электрооборудования в LS Group было оформлено в компании, которая первоначально называлась LS IS. 25 марта 2020 года она была переименована в LS Electric. Тем самым известный производитель подтвердил взятый курс на инновации.

Компания LS Electric обладает собственным сертифицированным испытательным центром мирового уровня. Оборудование, поставляемое в Россию, отвечает требованиям как международных стандартов, так и отечественных ГОСТов.

Источник: Алексей Васильев, журнал «Электротехнический рынок» № 2 (98) 2021 год

Принцип действия реле постоянного и переменного тока

Электроприборы для применения в современных помещениях сегодня представляют собой обширный перечень компонентов, предназначенных для самостоятельного подключения. К ним относятся так называемые реле тока – автоматические электромагнитные средства управления напряжением.

Эта статья дает возможность узнать, что представляет собой токовое реле, какие есть разновидности этого вида устройств.

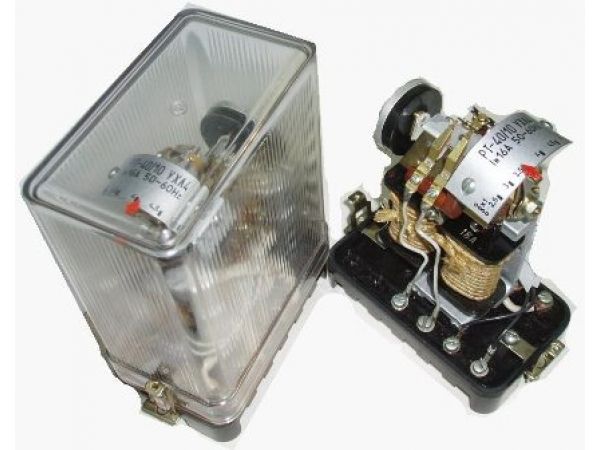

Современные образцы

Принцип работы реле тока заключается в размыкании и замыкании электрической цепи. Каждая схема при определенных условиях подает питание потребляющей технике через трансформатор. Современный образец представляет собой электронную установку с интегрированным микропроцессором. Однако различают множество других видов реле тока, среди которых есть электромагнитное, транзисторное, тиристорное, резисторное, малогабаритные и сравнительно большие агрегаты, разработанные для подключения своими руками через трансформатор и без него.

Размыкание электрической цепи происходит, когда ток срабатывания реле достигает определенного объема. Различают электромагнитные образцы на 24 вольт или 220 В, чувствительные к различным воздействиям. Они даже могут быть настроены на отключение или включение через какое-то время. Приведем для примера несколько отдельных разновидностей:

  • Реле контроля тока,
  • Прибор для ограничения напряжения,
  • Реле переменного тока,
  • Реле максимального тока,
  • Прибор для дифференциальной защиты,
  • Реле постоянного тока для 24 вольт,
  • Прибор для контроля температуры.

Первичные и вторичные установки

Современные реле постоянного тока на 24 Вольта делятся на вторичные и первичные. Принцип работы каждой схемы с первичным электромагнитным устройством, который основан на его интеграции в привод тумблера без подключения через трансформатор. Большей частью применяется в электрических цепях до 1 кВт энергии.

Работа схемы цепи с использованием вторичного реле постоянного тока на 24 вольта подразумевает подключение через трансформатор, монтируемый на питающий провод или шину. Трансформатор способствует преобразованию электричества в меньшую сторону до уровня электричества, подходящего для конкретной схемы работы реле тока на 24 вольт. Поскольку напряжение, протекающее по проводникам, обратно пропорционально объему энергии, поступающей к переключателю, может применяться агрегат с малым диапазоном нагрузки. Агрегат с допустимым объемом максимальной мощности, равным 5 А, может быть использован в схеме для контроля объема энергии до 100 А при помощи трансформатора с кратностью 100/5.

Вторичные образцы разделяются на несколько видов. Это индукционные электромагнитные, дифференциальные и агрегаты на интегральных платах. Такие разновидности изделий на 220 вольт применяются практически повсюду.

Дифференциальный образец

Технология базируется на принципе сравнения объемов электроэнергии до и после взаимодействия с потребляющей техникой. Объем электричества будет одинаковым на всем участке цепи при нормальном режиме работы. При замыкании в трансформаторе уровень мощности будет меняться. Команда на отключение проблемного участка цепи подается методом замыкания контактов.

Схема реле максимального тока

Дифференциальные реле максимального тока или агрегаты на 24 вольта часто используются в быту и на производстве. Они могут быть установлены в качестве средств защитного отключения и упреждать утечки энергии в потребляющей технике и проводниках.

Во время прямого контакта человека с корпусом электроприбора удар электричеством может быть предотвращен.

Различные способы коммутации контакта

Слаботочными можно называть поляризованные переключатели по объемам коммутируемой мощности. Через контакты реле переменного тока для 24 вольт проходит энергия меньше нескольких десятков миллиампер. Почти во всех видах устройств такого типа предусмотрен «перекидной» контакт. Для изделий на 24 В мощности характерна пружинная система якоря.

Такие переключатели могут разделяться на два основных вида по методу коммутации:

  • После снятия управляющего напряжения обмотки контакты размыкаются. Доступны три основных положения для якоря такого переключателя,
  • После снятия мощности обмоток состояние коммутации запоминается.

Для надежной работы источников электроэнергии в авиации используется специально разработанный поляризованный силовой переключатель.

Бесконтактные и поляризованные агрегаты

Также разрабатываются поляризованные бесконтактные переключатели. Они представляют собой электронные устройства, идентичные поляризованным электромагнитным установкам по функциональности, но собранные совсем по другому принципу. Это полупроводниковые электронные образцы, разработанные по технологии магнитных усилителей. Подобные агрегаты великолепно проявляют себя в условиях мощных ударов, вибраций.

Приборы собираются по принципу магнитных усилителей и имеют несколько обмоток. Реактивное сопротивление отрицательным или положительным полуволнам на вторичной обмотке изменяется при подмагничивании сердечников постоянным напряжением определенного направления. Зачастую обыкновенным неполяризованным устройством усиливается изменение вторичного напряжения.

Заключение

Правильный подбор реле тока всегда будет зависеть от технического назначения, регулировочных характеристик, величины измеряемых и питающих мощностей, порога максимально возможной нагрузки, целесообразности наличия системы задержки времени активации, а также от условий, в которых будет проводиться эксплуатация. Выбранное по главным характеристикам устройство достаточно просто настроить своими руками под определенные нужды, изменяя при этом установки в соответствии с необходимостью.

Большей частью реле максимального тока представляют собой довольно компактные приборы, благодаря этим свойствам они довольно просто устанавливаются в защитные отсеки, отличаются своей взаимозаменяемостью, простотой и надежностью конфигурации. Многие модели предусматривают присоединение дополнительных контактов. Это дает возможность сделать схему цепи немного проще и выдавать дополнительные сигналы для управления.

Благодаря современным технологиям дается возможность своими руками осуществлять контроль показателей напряжения на интегрированных светодиодных экранах. Такие приборы имеют достаточно большой диапазон настроек.

Реле контроля напряжения, тока и пульсаций (Пульс НТ) :: Продукция :: Системы Постоянного Тока

Преобразование переменного напряжения в выпреиленное постоянное.

Преобразование переменного напряжения

Преобразование переменного напряжения в выпреиленное постоянное.

Преобразование переменного напряжения

Реле контроля напряжения и пульсаций  «Пульс НТ»  предназначено для использования в распределительных устройствах сетей оперативного постоянного тока для контроля электрических параметров постоянного напряжения и тока и выполняет следующие функции:

— Контроль величины напряжения и тока

— Контроль величины пульсаций напряжения и тока

— Световая сигнализация, сигнализация с помощью беспотенциальных контактов

— Передача информации посредством последовательного итерфейса RS485 по протоколу ModBus RTU

Технические характеристики



Параметр

Значение

Контролируемое/ питающее напряжение, В

24, 48, 110, 220

Погрешность измеряемых параметров, не более, %

0,1

Измеряемые параметры

Напряжение, ток, пульсации напряжения и тока

Связь с верхним уровнем, интерфейс

RS485

Связь с верхним уровнем, протокол

ModBus RTU

Габаритные размеры (ДхШхГ), не более, мм

75 х 90 х 70

Климатическое исполнение

УХЛ4

Степень защиты оболочки

IP20



Реле напряжения постоянного тока ВРПТ-036

Встраиваемый вольтметр — реле напряжения постоянного тока ВРПТ-036 предназначен для создания систем, оптимизирующих режимы заряда-разряда аккумуляторных батарей с целью продления срока их службы. Одноканальный, под внешнее реле, индикатор маленький.
Метки: Для автотранспорта, Для альтернативной энергетики, Для блоков питания, Для зарядных устройств, Для мототехники, реле напряжения.
Встраиваемый контроллер заряда — разряда (вольтметр — реле напряжения постоянного тока) ВРПТ-036 предназначен для создания систем, оптимизирующих режимы заряда-разряда аккумуляторных батарей с целью продления срока их службы. Прибор измеряет и индицирует среднеквадратичное значение напряжения (True RMS), а также в зависимости от измеренного напряжения управляет реле, которое подключается отдельно. Таким образом, в зависимости от выставленных установок, прибор исключает перезаряд аккумулятора, либо его излишний разряд.

Контроллер заряда-разряда может применяться для заряда автомобильных или других аккумуляторов 9V, 12V, 24V, в фотоэлектрических или ветрогенераторных системах, а также в любых других схемах, где необходимо ограничивать питание нагрузки в зависимости от напряжения. При этом ВРПТ-036 может применяться совместно с обыкновенными автомобильными зарядными устройствами для автоматизации процесса заряда.

ВРПТ-036 может управлять электромеханическими реле с обмотками на 9, 12, 24 Вольта. При этом ток управления обмоткой реле не должен превышать 90 мА. Потребитель самостоятельно подбирает реле с характеристиками, соответствующими поставленной задаче, но необходимо учитывать, чтобы напряжение питания реле соответствовало напряжению питания прибора. Кроме того, следует учитывать, что при включенном реле потребляемый прибором ток увеличивается на величину тока, потребляемого реле.

Вольтметр-реле постоянного тока ВРПТ-036 измеряет напряжение, подаваемое на измерительный вход (от 0,0 до 99,9 Вольт), и сравнивает его с двумя уставками, заданными потребителем — напряжение включения и напряжение выключения реле. Таким образом, прибор может работать в трех режимах: 1) просто вольтметр, индицирующий напряжение; 2) ограничитель заряда; 3) ограничитель разряда.

Прибор имеет возможность перевода в энергосберегающий режим, при котором через 20 секунд после нажатия любой из кнопок экран гаснет, и потребляемый прибором ток сокращается на 20 мА — до мизерных 5 мА. Это может быть полезно в системах с ограниченными энергоресурсами.

При необходимости контроллер заряда-разряда может быть откалиброван по эталонному вольтметру.
Напряжение индицируется на ярком светодиодном экране 23 x 14 мм. Горящий светодиод свидетельствует о включенном реле. Прибор может быть встроен в любую приборную панель, щит, подходящий корпус; закреплен винтами, клеем, хомутами и т.д. Подключение ВРПТ-036 к источнику питания, реле и аккумулятору осуществляется через съемный 5-pin разъем-штекер.
                                            производится без корпуса и в корпусе



ПЭ43, ПЭ43-М — Реле промежуточное электромагнитное | РЕЛСiС


Базовое исполнение
ПЭ43Исполнение с модулем
в прозрачном корпусе
ПЭ43-М

Быстродействующие промежуточные реле постоянного тока с временем срабатывания до 0,011 секунды и удерживающими обмотками напряжения или тока.

 Скачать подробное описание реле ПЭ40-ПЭ46

Назначение

Предназначены для применения в схемах защиты, управления и автоматики электроэнергетического оборудования для коммутации электрических нагрузок в цепях постоянного тока номинальным напряжением от 24 до 230 В и переменного тока номинальным напряжением от 24 до 400 В частоты 50 и 60 Гц.

Условия эксплуатации

Реле изготавливаются в исполнениях У3 и Т3. Диапазон рабочих температур от минус 40 до плюс  55ºС;
Воздействие вибраций в диапазоне частот: до 15 Гц с ускорением 3g, от 15 до 100 Гц с ускорением 1g.

Технические характеристики

Номинальное напряжение коммутируемой цепи, В:
     постоянного тока
     переменного тока

24 — 230
24 — 400
Минимальный ток контактов, А:
     при напряжении 24 В
     при напряжении 110 В и выше

0,02
0,01
Степень защиты по ГОСТ 14254 — 96:
     реле
     винтовых зажимов

IР40
IР10
Испытательное напряжение изоляции, В:
     между всеми электрически независимыми цепями, соединенными вместе, и корпусом реле
     между электрически независимыми цепями
     между разомкнутыми контактами каждой контактной группы
     между включающей и удерживающими обмотками

2 500
2 500
550
550
Сопротивление изоляции сухого и чистого реле, не бывшего в эксплуатации, МОм, не менее:
     в холодном состоянии реле
     в нагретом состоянии реле

20
6
Механическая износостойкость, циклов ВО, не менее 500 000
Коммутационная износостойкость, циклов ВО, не менее 100 000

Особенности

  • Количество контактов до 6 групп в разных сочетаниях замыкающих и размыкающих;
  • Время срабатывания быстродействующих реле ПЭ43 для защит сверхвысокого напряжения до 10 мс;
  • Порог срабатывания реле находится в пределах 0,6-0,65 Uном; а порог отпускания — не менее 0,2 Uном, что препятствует ложному срабатыванию реле;
  • Потребляемая мощность обмоток напряжения постоянного тока не более 6Вт, переменного тока не более 10ВА, что обеспечивает возможность включения и особенно отключения реле маломощными контактами измерительных реле;
  • Коммутационная способность контактов реле позволяет управлять обмотками включения и отключения вакуумных и масляных выключателей;
  • Имеется возможность визуального наблюдения за состоянием и перемещением контактов без снятия корпуса (прозрачная крышка в месте расположения контактов), а также в исполнении с модулем через прозрачный корпус;
  • Конструкция реле обеспечивает установку выступающим монтажом на вертикальной поверхности кремплением винтом или на DIN-рейке с передним или задним присоединением проводов (в одном исполнении без дополнительных деталей, шпилек и т. п.). Рабочее положение реле в пространстве произвольное;
  • Негорючесть и огнестойкость по требованиям для необслуживаемых устройств:
    — корпуса до 650 °С;
    — клеммники и детали удерживающие токоведущие части – до 960°С;
  • По стойкости к механическим воздействиям и основным параметрам и характеристикам реле пригодны для применения на АЭС, класс 3Н, 4Н в соответствии с НП 306.2.141‑2008;
  • Выводы реле допускают присоединение двух проводов сечением 0,12‑1,5 мм² под пайку и 0,75‑2,5 мм² под винт;
  • Контакты реле — замыкающие и размыкающие;
  • Схемы подключения, габаритные, присоединительные размеры, сочетание контактов (род и число) реле ПЭ43, ПЭ43‑М соответствуют и обеспечивают возможную замену реле РП17‑2, РП17‑3, РП223, РП2224.


Габаритные размеры


Габаритные, установочные и присоединительные размеры реле
с винтовыми зажимами с передним или задним присоединением проводников

Крепление на панели реле с винтовыми зажимами
с задним присоединением проводников

Схемы подключения


Номинальные параметры реле ПЭ43- Включающая обмотка Удерживающая обмотка Срабатыв. /
/ отпускание
-22 Uн, В, (Iн, А) 24 48 110 220 0,25 0,5 1,0 2,0 4,0 8,0 не более 0,7 /
/ не менее 0,15 Uн
Ra, Ом 95 385 2015 8070 16
18
3,5
4
0,83
0,9
0,42
0,46
0,05
0,055
0,017
0,02
-23 Uн, В, (Iн, А) 24 48 110 220 0,25 0,5 1,0 2,0 4,0 8,0
Ra, Ом 95 385 2015 8070 16
18
20
3,5
4
1
0,83
0,9
4,5
0,42
0,46
0,5
0,05
0,055
0,06
0,017
0,02
0,021

Структура условного обозначения типа реле при заказе

При заказе реле необходимо дополнительно указать: номинальное напряжение (Uном) обмоток (см. табл.), номинальный ток (Iном) обмоток (см. табл.), способ присоединения внешних проводников (переднее, заднее), способ крепления реле (на DIN‑рейку, винтом). При заказе модуля отдельно от реле необходимо указать напряжение обмоток реле (см. табл.).

Примечание — При отсутствии указания способа присоединения проводника реле поставляются в исполнении для переднего присоединения.




Крепление на DIN-рейку

Дополнительный модуль

Схемы и характеристики модулей

М1 — шунтирование котушки, 24-220V DC, А1+, А2- М3 — индикация состояния реле (красный СИД), 100-230V AC, 110-220V DC,
А1+, А2-
М4 — защита от импульсных перенапряжений и индикация состояния реле, (варистор и красный СИД), 12-230V AC, 24-220V DC, А1+, А2-
Возможные сочетания исполнений реле и модулей
ПЭ43-20-ХХ-М1 ПЭ43-20-ХХ-М3 ПЭ43-20-ХХ-М4

 Скачать подробное описание реле ПЭ40-ПЭ46

Ошибка 404 | НПФ КонтрАвт.

КИПиА для АСУ ТП

Выберите продукцию из спискаНормирующие преобразователи измерительные …НПСИ-ТП нормирующий преобразователь сигналов термопар и напряжения …НПСИ-237-ТП нормирующий преобразователь сигналов термопар и напряжения, IP65 …НПСИ-ТС нормирующий преобразователь сигналов термосопротивлений …НПСИ-237-ТС нормирующий преобразователь сигналов термосопротивлений, IP65 …НПСИ-150-ТП1 нормирующий преобразователь сигналов термопар и напряжения …НПСИ-150-ТС1 нормирующий преобразователь сигналов термометров сопротивления …НПСИ-110-ТП1 нормирующий преобразователь сигналов термопар и напряжения …НПСИ-110-ТС1 нормирующий преобразователь сигналов термометров сопротивления …НПСИ-230-ПМ10 нормирующий преобразователь сигналов потенциометров …НПСИ-200-ГРТП модули гальванической развязки токовой петли…НПСИ-200-ГР1/ГР2 модули гальванической развязки токового сигнала (4…20) мА…НПСИ-200-ГР1.2 модуль разветвления 1 в 2 и гальванической развязки сигнала (4…20) мА…НПСИ-ДНТВ нормирующий преобразователь действующих значений напряжения и тока. ..НПСИ-ДНТН нормирующий преобразователь действующих значений напряжения и тока …НПСИ-200-ДН/ДТ нормирующие преобразователи действующих значений напряжения и тока…НПСИ-МС1 преобразователь мощности, напряжения, тока, коэффициента мощности…НПСИ-500-МС3 измерительный преобразователь параметров трёхфазной сети с RS-485 и USB …НПСИ-500-МС1 измерительный преобразователь параметров однофазной сети с RS-485 и USB …НПСИ-УНТ нормирующий измерительный преобразователь унифицированных сигналов с сигнализацией…НПСИ-237-УНТ нормирующий измерительный преобразователь унифицированных сигналов с сигнализацией, IP65 …НПСИ-ЧВ/ЧС нормирующие преобразователи частоты, периода, длительности сигналов, частоты сети…ПНТ-х-х нормирующий преобразователь сигналов термопар…ПСТ-х-х нормирующий преобразователь сигналов термосопротивлений…ПНТ-a-Pro нормирующий преобразователь сигналов термопар программируемый…ПCТ-a-Pro нормирующий преобразователь сигналов термосопротивлений программируемый…ПНТ-b-Pro нормирующий преобразователь сигналов термопар программируемый. ..ПCТ-b-Pro нормирующий преобразователь сигналов термосопротивлений программируемыйБарьеры искробезопасности (искрозащиты)…КА5011Ех барьеры искробезопасности активные, одноканальные приёмники сигнала (4…20) мА от пассивных или активных источников, HART …КА5022Ех барьеры искробезопасности активные двухканальные приёмники сигнала (4…20) мА от пассивных источников…КА5013Ех барьеры искробезопасности активные, разветвители сигнала 1 в 2, HART, шина питания …КА5031Ех барьеры искробезопасности активные, одноканальные приёмники сигнала (4…20) мА от активных источников, HART …КА5032Ех барьеры искробезопасности активные, двухканальные приёмники сигнала (4…20) мА от активных источников, HART …КА5131Ех барьеры искробезопасности активные, одноканальные передатчики сигнала (4…20) мА от активных источников, HART …КА5132Ех барьеры искробезопасности активные, двухканальные передатчики сигнала (4…20) мА от активных источников…КА5241Ех барьеры искробезопасности, приёмники дискретных сигналов, 1 канал. ..КА5242Ех барьеры искробезопасности, приёмники дискретных сигналов, 2 канала…КА5262Ех барьеры искробезопасности, приёмники дискретных сигналов, 2 канала…КА5232Ех барьеры искробезопасности, приёмники дискретных сигналов, 2 канала…КА5234Ех барьеры искрозащиты, приёмники дискретных сигналов, 4 каналаКонтроллеры, модули ввода-вывода…MDS CPU1000, MDS CPU1100 Программируемые логические контроллеры…MDS AIO-1 Модули комбинированные ввода-вывода аналоговых и дискретных сигналов…MDS AIO-1/F1 Модули комбинированные функциональные ввода-вывода аналоговых и дискретных сигналов…MDS AIO-4 Модули комбинированные ввода-вывода аналоговых и дискретных сигналов…MDS AIO-4/F1 Модули комбинированные ввода-вывода аналоговых и дискретных сигналов, 4 ПИД регулятора…MDS AI-8UI Модули ввода аналоговых сигналов тока и напряжения…MDS AI-8TC Модули ввода сигналов термопар, тока и напряжения…MDS AI-8TC/I Модули ввода сигналов термопар, тока и напряжения с индивидуальной изоляцией между входами. ..MDS AI-3RTD Модули ввода сигналов термосопротивлений и потенциометров…MDS AO-2UI Модули вывода сигналов тока и напряжения…MDS DIO-16BD Модули ввода-вывода дискретных сигналов…MDS DIO-4/4 Модули ввода-вывода дискретных сигналов …MDS DIO-12h4/4RA Модули ввода-вывода дискретных сигналов высоковольтные…MDS DIO-8H/4RA Модули ввода-вывода дискретных сигналов высоковольтные…MDS DI-8H Модули ввода дискретных сигналов высоковольтные…MDS DO-8RС Модули вывода дискретных сигналов …MDS DO-16RA4 Модули вывода дискретных сигналов …MDS IC-USB/485 преобразователь интерфейсов USB и RS-485…MDS IC-232/485 преобразователь интерфейсов RS-232 и RS-485…I-7561 конвертер USB в RS-232/422/485…I-7510 повторитель интерфейса RS-485/RS-485…I-7520 преобразователь интерфейса RS-485/RS-232Измерители-регуляторы технологические…МЕТАКОН-6305 многофункциональный ПИД-регулятор с таймером выдержки…МЕТАКОН-4525 многоканальный ПИД-регулятор…МЕТАКОН-1005 измеритель технологических параметров, щитовой монтаж, RS-485. ..МЕТАКОН-1015 измеритель, нормирующий преобразователь, щитовой монтаж, RS-485…МЕТАКОН-1105 измеритель, позиционный регулятор, щитовой монтаж, RS-485…МЕТАКОН-1205 измеритель-регулятор, нормирующий преобразователь, контроллер, щитовой монтаж, RS-485…МЕТАКОН-1725 двухканальный измеритель-регулятор, нормирующий преобразователь, щитовой монтаж, RS-485…МЕТАКОН-1745 четырехканальный измеритель-регулятор, нормирующий преобразователь, щитовой монтаж, RS-485…МЕТАКОН-512/522/532/562 многоканальные измерители-регуляторы…Т-424 универсальный ПИД-регулятор…МЕТАКОН-515 быстродействующий универсальный ПИД-регулятор…МЕТАКОН-513/523/533 ПИД-регуляторы…МЕТАКОН-514/524/534 ПДД-регуляторы…МЕТАКОН-613 программные ПИД-регуляторы…МЕТАКОН-614 программные ПИД-регуляторы…СТ-562-М источник тока для ПМТ-2, ПМТ-4Регистраторы видеографические…ИНТЕГРАФ-1100 видеографический безбумажный 4/8/12/16 канальный регистратор данных …ИНТЕГРАФ-1000/1010 видеографические безбумажные 8/16 канальные регистраторы данных . ..ИНТЕГРАФ-3410 видеографический безбумажный регистратор-контроллер термообработки… DataBox Накопитель-архиваторСчётчики, реле времени, таймеры…ЭРКОН-1315 восьмиразрядный одноканальный счётчик импульсов, поддержка RS-485, щитовой монтаж…ЭРКОН-315 счётчик импульсов одноканальный, поддержка RS-485, щитовой монтаж…ЭРКОН-325 счетчик импульсов двухканальный, поддержка RS-485, щитовой монтаж…ЭРКОН-415 тахометр-расходомер…ЭРКОН-615 счетчик импульсов реверсивный многофункциональный, поддержка RS-485, щитовой монтаж…ЭРКОН-714 таймер астрономический…ЭРКОН-214 одноканальное реле времени, цифровая индикация, монтаж на DIN-рельс или на панель…ЭРКОН-224 двухканальное реле времени, цифровая индикация, монтаж на DIN-рельс или на панель…ЭРКОН-215 реле времени программируемое одноканальное, поддержка RS-485, щитовой монтаж, цифровая индикацияБлоки питания и коммутационные устройства…PSM-120-24 блок питания 24 В (5 А, 120 Вт)…PSM-72-24 блок питания 24 В (3 А, 72 Вт)…PSM-36-24 блок питания 24 В (1,5 А, 36 Вт). ..PSL низковольтные DC/DC–преобразователи на DIN-рейку 3 и 10 Вт…PSM-4/3-24 многоканальный блок питания 24 В (4 канала по 0,125 А, 3 Вт)…PSM-2/3-24 блок питания 24 В (2 канала по 0,125 А, 3 Вт)…PSM/4R-36-24 блок питания и реле, 24 В (1,5 А, 36 Вт)…БП-24/12-0,5 блок питания 24В/12В (0,5А)…ФС-220 фильтр сетевой…БПР блок питания и реле…БКР блок коммутации реверсивный (пускатель бесконтактный реверсивный)…БР4 блок реле…PS3400.1 блок питания 24 В (40 А) …PS3200.1 блок питания 24 В (20 А)…PS3100.1 блок питания 24 В (10 А)…PS3050.1 блок питания 24 В (5 А)…PS1200.1 блок питания 24 В (20 А)…PS1100.1 блок питания 24 В (10 А)…PS1050.1 блок питания 24 В (5 А)Программное обеспечение…SetMaker конфигуратор……  История  версий…MDS Utility конфигуратор…RNet программное обеспечение…OPC-сервер для регулятров МЕТАКОН…OPC-сервер для MDS-модулей

Электромагнитные реле переменного тока постоянного тока

Температура и влажность воздуха в камерах поддерживались на заданном уровне автоматически. Датчиками служили два ртутных контактных термометра— сухой и влажный, включенные в цепи катушек электромагнитных реле постоянного тока, которые обеспечивали посредством промежуточных реле переменного тока и магнитных контакторов включение и выключение нагревателей и испарителей (см. принципиальную схему регулирования на рис. 38). Были использованы малоинерционные электронагреватели в виде спирали из нихрома на фарфоровых трубках. Испарителями служили обыкновенные электрические лампочки накаливания мощностью 25— 50 вт, погруженные в ванны с водой.  [c.62]
Электромеханические реле переменного тока. По принципу действия и устройству эти реле аналогичны электромагнитным реле постоянного тока. Несмотря на переменный характер тока, направление электромагнитной силы, действующей на якорь, не меняется [ э (/вх ]> обеспечивая этим перемещение якоря и срабатывание реле. Тем самым реле постоянного тока в отдельных случаях могут использоваться в цепях переменного тока.[c.899]

Во всех схемах магнитных контроллеров предусмотрено (с помощью контактора КТ) включение электромагнитного тормоза ТМ для обеспечения механического торможения до полной остановки. При этом в схемах магнитных контроллеров КС допускается применение тормозных магнитов переменного и постоянного тока. В последнем случае выполняется форсировка включения тормоза, осуществляемая контактором КТ1 и реле РТ. Реле РТ настраивается на срабатывание при токе, равном номинальному току холодной катушки электромагнита тормоза при ПВ=25%. При переводе рукоятки  [c.195]

Кнопки и кнопочные станции предназначены для ручного дистанционного управления электромагнитными аппаратами (пускателями, контакторами, реле) в электрических цепях переменного и постоянного тока. Кнопка управления состоит из кнопочного элемента и управляющего устройства (толкателя). При перемещении нажимной части кнопки происходит замыкание н. о. или размыкание н. з. контактов. В зависимости от типа кнопки количество н. о. и и. з. контактов может быть разным, но не более восьми. Промышленностью выпускается очень много различных типов кнопок для разных условий эксплуатации. Так,  [c.9]

Применяемые промежуточные электромагнитные реле классифицируются по роду тока катушки (переменный или постоянный) по способу включения катушки (реле напряжения или тока) по исполнению контактной системы (реле с н. о. контактами, н. з. контактами и с н. о. и н. 3. контактами) по способу защиты от влияний окружающей среды (реле защищенного или открытого исполнения).  [c.66]

Путевым приемником является электромагнитное реле постоянного или переменного тока, которое фиксирует состояние рельсовой цепи (занятое или свободное) и передает эту информацию для работы различных  [c.48]

В начале 50-х годов было проведено рассмотрение обш,их положений, определяющих функциональное назначение и физические принципы построения различных элементов автоматики и телемеханики. С этими работами тесно связаны вопросы классификации элементов и устройств. Первой из групп электрических элементов, по которым был проведен широкий круг исследований, являются электромеханические элементы реле, муфты, преобразователи и т. п. Широкое применение получили в 40—50-х годах методы расчета и проектирования магнитных систем постоянного и переменного тока, электромагнитных нейтральных и поляризованных реле и преобразователей, электродинамических, индукционных и электромагнитных порошковых муфт, элементов для управления потоками газа или жидкости, индуктивных датчиков ИТ. п.  [c.246]


Легированная сталь представляет собой сплавы железа, содержащие от 0,8 до 5 % 81, изготовленные в виде листов и лент толщиной 1 мм и менее. Легирование кремнием резко повышает удельное электрическое сопротивление, снижая потери на вихревые токи, увеличивает магнитную проницаемость, уменьшает коэрцитивную силу и потери на гистерезис. Электротехническую сталь применяют в магнитных цепях электрических машин, аппаратов и приборов, работающих на постоянном и переменном токе (генераторы, трансформаторы всех систем, дроссели, электромагнитные аппараты и приборы, счетчики электроэнергии, реле).[c.134]

Реле времени могут быть трёх основных типов электромагнитные, маятниковые и двигательные. Электромагнитные реле времена применяются только в цепях постоянного тока. В цепь переменного тока их можно включать лишь через выпрямительную установку, например, с купроксными выпрямителями. Работа электромагнитного реле основана на том, что при включении в цепь по-  [c.56]

При большой частоте включений в качестве реле ускорения применяются электромагнитные реле времени постоянного тока, питаемые через выпрямители или от отдельного источника. При этом контакторы применяются либо переменного, либо также постоянного тока.  [c.545]

Представителем усилителей дискретного действия является электромагнитное реле, в котором входной электрический ток, достигнув некоторого значения, преобразуется в перемещение якоря, механически замыкающего контакты более мошной электрической цепи управления. Различают нейтральное реле постоянного тока), реле переменного тока и поляризованное реле постоянного и переменного тока.[c.104]

Работа генератора осуществляется следующим образом. При включении зажигания ток от аккумуляторной батареи поступает в обмотку возбуждения и вокруг нее образуется электромагнитное поле. При вращении ротора его магнитный поток пересекает витки обмоток статора и в них индуктируется переменный ток, который затем выпрямляется и поступает во внешнюю цепь, а также в обмотку возбуждения генератора. Напряжение генератора с увеличением частоты вращения коленчатого вала двигателя возрастает и может достигнуть недопустимого значения. Для поддержания в цепи электрооборудования постоянного значения напряжения на автомобилях устанавливается контактно-транзисторный (ГАЗ-24, ГАЗ-53А) или бесконтактно-транзисторный (ЗИЛ-130, КамАЗ) реле-регулятор.  [c.40]

Промежуточные электромагнитные реле широко применяются в схемах управления и контроля ПТС для усиления или размножения командных импульсов на несколько электрических цепей. В зависимости от рода тока катушки промежуточные реле разделяются на реле постоянного и переменного тока в зависимости от исполнения контактной системы — на реле с замыкающими (з), размыкающими (р) и переключающими (п) контактами в зависимости от средств защиты от воздействия окружающей среды — на реле защищенного и открытого исполнений. Устройство электромагнитного реле показано на рис. 11.4. При подаче напряжения на катушку 4 якорь 2 притягивается к сердечнику 3, выполняя переключение контактов , связанных с якорем. При отключении катушки возврат якоря и контактной системы в исходное положение осуществляется с помощью возвратной пружины 5.  [c.197]

Рельсы обеих нитей на таких линиях играют роль электрических проводников, по которым пропускается ток. Светофоры делят путь на отдельные блок-участки длиной от 1000 до 2600 м, что приблизительно равно длине тормозного пути поездов. Движущийся поезд сам изменяет позади себя показания светофоров. Блок-участок с обеих сторон электрически изолируется от соседних блок-участков. В начале блок-участка к рельсовым цепям подведен либо постоянный, либо переменный ток. В конце блок-участка подключено путевое реле. Если на блок-участок вступает поезд (или вагон, или тележка, или на рельсы кладется металлический шаблон без электроизоляции), то рельсовая нить шунтируется. В этот момент якорь путевого реле отпадает от электромагнитной катушки и при этом замыкает контакты системы автоматического переключения светофоров в светофоре загорается красный огонь. При переходе поезда на следующий участок реле срабатывают и включают желтый огонь. При переходе поезда на третий участок реле переключают светофор на зеленый огонь. Такова схема работы трехзначной автоблокировки.  [c.85]


Реле РЭВ 570 и РЭ 570 электромагнитного типа. Первые применяются в электроприводах постоянного тока в качестве реле максимального тока мгновенного действия, вторые — в электроприводах переменного тока в качестве реле максимального тока для защиты двигателей от перегрузки. Реле РЭВ 570 и РЭ 570 могут быть использованы также в сложных схемах электроприводов в качестве реле контроля тока. Конструктивно принципы построения реле РЭВ 570 и РЭ 570 близки реле РЭВ 800. Основные технические данные реле приведены в табл. 3-19. Втягивающие катушки )еле исполняются на токи 0,6 1 1,6 2,5 4 6 10 6 25 40 63 100 160 250 320 400 и 630 А.  [c.89]

Для защиты цепей кранового электрооборудования от перегрузок применяется электромагнитное реле мгновенного действия типа РЭО 401. Эти реле могут использоваться как в цепях переменного, так и постоянного тока. Реле имеет два конструктивных исполнения. На рис. 6-1 показан общий вид реле РЭО 401.  [c.123]

В отличие от КС 160 и КС 250 контроллеры КС 400 имеют исполнение, в котором питание цепей управления производится от сети переменного тока через отдельный выпрямительный блок. Это исполнение предусматривает применение тормозов только переменного тока (в схеме исключено реле РТ). Контроллеры КСД 400 такого исполнения не имеют. В контроллерах КС 400 для разгрузки контактов командоконтроллера комму-т-ация цепей управления производится электромагнитными реле постоянного тока, устанавливаемыми в отдельном магнитном контроллере открытого исполнения типа.[c.196]

Эквивалентное число включений 187 Эквивалентный к. п. д. электропривода 184 Экономическая оценка систем управления 17 Электрогидравлические толкатели 119 Электродвигатели постоянного тока 19, 40 Электромагнитные реле переменного тока 88, 89 —постоянного тока 88,, 89  [c.234]

Ревизия селеновых выпрямителей. Селеновые выпрямители предназначены для питания постоянным током катушки электромагнитного тормоза. Они состоят из четырех столбов, собранных из отдельных элементов шайб. Выпрямители смонтированы на двух изоляционных панелях, укрепленных на стойках сварной конструкции. На одной из панелей расположены реле постоянного тока, два или четыре трубчатых предохранителя для внешней сети. Четыре селеновых столба соединены по однофазной мостовой схеме, осуществляющей двухполупериодпое выпрямление переменного тока.  [c.99]

Электротехническая нелегированная сталь с нормированными свойствами в постоянных полях используется для изготовления магнитопроводов всех видов и самых сложных 1форм детали реле, сердечники, полюсные наконечники электромагнитов, элементы магнитоэлектрических, индукционных и электромагнитных приборов, экраны, телефонные мембраны, магнитопроводы двигателей переменного и постоянного тока малой и средней мощности и т. д.  [c.582]

На выходе электронных реле мод. 209, 220, 237, 238, 239, МЭ-115М установлены электромагнитные реле типа РКН, износоустойчивость выходных контактов которых составляет 10 млн. срабатываемый при работе на активную нагрузку с током 0,2 а, напряжением 60 в постоянного тока или 127 в переменного тока. При токе 2 а и напряжении 26 в постоянного тока 10 тыс. срабатываний.  [c.41]

Магнитопроводы находят широкое применение в различных конструкциях электроэлементов приборов и автоматов. Они применяются в трансформаторах (силовых, импульсных), дросселях (низко- и высокочастотных), электромагнитных реле, малогабаритных электромашинах (сельсинах, вращающихся трансформаторах, тахогене-раторах, генераторах, электродвигателях переменного и постоянного тока, электро машинных усилителях, преобразователях, индукционных потенциометрах и др.), электроизмерительных приборах для измерения электрических величин, магнитных усилителях.  [c. 823]

Промежуточные устройства преобразуют импульсы, создаваемые датчиками. В качестве промежуточных устройств широко применяют электрические реле. Они рассчитаны на слабые токи и предназначены для замыкания и размыкания контактов, по которым проходят токи значительно большей силы. Реле используют как датчики прерывистого (дискретного) управления исполнительными механизмами посредством электрических сигналов. По принципу действия они могут быть электромагнитными, поляризованными, магнитоэлектрическими и электронными, а в зависимости от числа контактов— двух-, четырехконтактными и более. Применяют также и бесконтактные реле. В зависимости от параметра срабатывания различают реле напряжения, тока, мощности и др. Применяют реле постоянного и переменного тока. В схемах автоматического управления приводами металлорежущих станков широкое распространение получили электромагнитные реле тока и напряжения, поляризованные реле, реле времени и т. д.  [c.160]

Ре е постоянного тока серии РЭВ-800 применяются в качестве реле времени, тока, напряжения, промежуточных и выпускаются с втягивающими катушками напряжением 24, 48, ПО, 220 В, номинальная сила тока контактов 10 А. Реле времени обеспечивают выдержку времени от 0,25 до 4,7 с. Реле контрол я тока имеют катушки на номинальные силы тока 1,6 2,5 4,0 6,0 10 16 25 63 100 160 250 320 400 630 А (каталог 07.22.09—817 Реле электромагнитные серии РЭВ-800 постоянного тока ). Реле РЭВ-570 используются в качестве максимальных реле постоянного тока, реле РЭ-570 — для защиты в цепях переменного тока. Втягивающие катушки реле выполняются силой тока 1,6 2,5 4,0 6.0 10 16 25 40 63 100 160 250 320 400 630 1250 А (каталог 81 Реле электромагнитные постоянного тока серии РЭВШО ), Малогабарйт-ные промежуточные реле серии РПЛ используются с контактной приставкой ПК Л с различным сочетанием контактов и пневматической приставкой для выдержки времени ПВЛ [19].  [c.285]


Электрическая схема лифта модели ЭМИЗ состоит пз следующих отдельных электросхем силовой, включающей в себя вводный рубильник, автоматический выключатель, конечный выключатель, элeкtpoдвигaтeль, тормозной электромагнит, з-кон-такты контакторов направления движения кабины, линейный контактор, соединительные провода электросхемы автоматического управления лифтом, включающей в себя предохранительные блокировочные контакты, реле и контакторы, а также все р-и 3-контакты реле и контакторов, предназначенных для производства коммутационных операций в электрических цепя. х злектросхемы, соединительные провода электросхемы выпрямления переменного тока в постоянный, включающей в себя понижающий трехфазный трансформатор, трехфазный выпрямительный мост, электромагнитное реле времени и электромагнит отводки, питающиеся постоянным током, соединительные провода электросхемы цепей освещения кабины и сигнализации, включающей в себя понижающий трансформатор, штепсельные розетки, установленпые в. машинном, блочном помещениях лифта, на кабине и под кабиной, сигнальные лампы и соединительные провода.  [c.205]

При отпуске и зарядке (1иП положения ручки крана машиниста) переменный ток от генератора контроля ГК (см. рис. 123) через зажим Г1, предохранитель Пр2, ограничительный резистор R1, контакты 0Р1 и ТР1 реле отпуска ОР и торможения ТР поступает в линейный рабочий провод М I с межвагонными соединениями МС и через головку КЗ рукава хвостового вагона, являющуюся концевой заделкой, контрольный провод М 2, выпрямительный мост ВК, контрольное реле КР блока управления и заземленный корпус локомотива идет в рельсы. Второй полюс Г2 генератора ГЯ заземлен через главный выключатель ГВ2, резистор R2 и контакты 0Р2 и ТР2. Контрольное реле КР возбуждается, его контакты КР1 и КР2 замыкаются и сигнальная лампа О питается постоянным током. Вследствие большого индуктивного сопротивления катушки электромагнитных вентилей электровоздухораспределите-  [c.187]

Реле-регулятор РР-127 на автомобилях МАЗ и КрАЗ устанавливается для совместной работы с генератором переменного тока Г-270А. Он служит для поддержания напряжения генератора в пределах 27,4—30,2 В. Это электромагнитный прибор контактно-вибрационного типа. Электрическая схема реле-регулятора приведена на рис. 60. Принцип работы реле-регулятора папряже1 пя аналогичен работе такого же прибора в реле-регуляторах, работающих с генераторами постоянного тока. Напряжение генератора регулируется путега автоматического включения и выключения в обмотку возбуждения ротора дополнительного сопротивления.  [c.136]

Электромагнитное реле или контактор имеет воспринимающий орган (катушКу), реагирующий на входную величину, и исполнительный орган (контакты), управляющий выходной величиной. Электромагнитные реле обычно классифицируют по роду тока (реле постоянного тока и реле переменного тока), числу обмоток (однообмоточные и многообмоточные), числу.и типу контактов и виду движения якоря [8]. -  [c.72]

Явление электромагнитной индукции используется в генераторах постоянного тока. Генератором называется машина, преобразующая механическую энергию в электрическую. В генераторе якорь с обмоткой вращается первичным двигателем в магнитном поле полюсов электромагнитов. Электродвижущая сила, индуктируемая в проводниках обмотки якоря, при помощи коллектора и щеток отводится во внешнюю цепь. Наличие коллектора обеспечивает появление во внешней цепи постоянного тока. Стальной якорь генератора, в котором улоЖены проводники, пересекает те же магнитные силовые линии, что и проводники. Поэтому в якоре также индуктируются токи. Токи, которые индуктируются в металлических частях при пересечении их магнитными линиями, называются вихревыми. Вихревые токи, проходя по металлическим частям машин, нагревают их. На это затрачивается энергия. Нагрев якоря может привести к порче изоляции обмотки. Для уменьшения вихревых токов якори генераторов, электрических машин и сердечники трансформаторов собирают из отдельных, изолированных один от другого, тонких штампованных листов, располагаемых по направлению линий магнитного потока. Малое сечение листа обусловливает небольшую величину индуктируемых ЭДС и тока. Вихревые токи создают дополнительный нагрев при закалке стальных изделий токами высо-1Кой частоты. Их иапользуют в индукционных электроизмерительных приборах, счетчиках и реле переменного тока.  [c.29]

Для дистанционного управления электромагнитными аппаратами и для цепей сигнализации используются кнопки управления КУ. Номинальное напряжение, при котором они работают, не должно превышать 440 на постоянном и 500В на переменном токе. Дистанционное управление трехфазными асинхронными двигателями производят с помощью магнитных пускателей, представляющих собой электромагнитные аппараты. Магнитные пускатели имеют две цепи силовую (основную), управления (вспомогательную). Силовая цепь состоит из плавких предохранителей, линейных контактов, нагревательных элементов тепловых реле. Катушка пускателя рассчитана на работу при напряжении 85—100% номинального. Минимальное напряжение, при котором катушка надежно удерживает пускатель во включенном положении, на 50—60% ниже номинального.  [c.43]

Контакторы переменного тока делают трехполюсными. Обозначают их буквами КТ. Контакторы переменного тока с магнитной системой постоянного тока типов КТП и КТПВ, предназначенные для переключения цепей переменного тока, не имеют недостатков магнитных систем переменного тока и отличаются меньшими габаритными размерами. Мощность, необходимая для питания катушек контакторов, значительно меньше мощности двигателей, управляемых контакторами. Поскольку токи в управляющих цепях контакторов незначительны, они могут замыкаться кнопками или контактами электромагнитных реле.  [c. 116]

Применяемые в исполнительных устройствах электромагнитные золотники имеют мощность значительно большую, чем мощность, получаемая на выходе логического устройства, поэтому в блок управления вводят выходные усилительные устройства. В качестве последних применяют тиристорные или мощные транзисторные ключи, а также электромеханические усилительные устройства реле, пускатели, контакторы. Как правило, в системах КПТ для золотников используют электромагниты переменного тока, рассчитанные на подключение ксети снапряжением 380/220 В. Логическое устройство работает от специального блока питания и рассчитано обычно на напряжение 5—27 В постоянного тока в зависимости от выбранного типа элементов, поэтому в функции выходного усилительного устройства входит гальваническая развязка цепей.  [c.210]

Для коммутации цепей управления электроприводами постоянного и перемен-нвго тока применяют электромагнитные реле (см. табл. 14).  [c.40]


На переменном токе в промышленных установках находят применение реле типов РЭ-2100 и ЭП-41. Они исполняются с шихтованной магнитной системой. Реле типа РЭ-2100 может иметь не более двух контактов, реле типа ЭП-41 несет до шести мостиковых блокконтактов. Электромагнитных реле времени на переменном токе не существует. При большой частоте включений применяют описанные реле постоянного тока, которые подключаются к цепи переменного тока через сухие выпрямители. При редких пусках для включения контакторов ускорения на переменном токе применяют механические реле времени маятниковые, выдержка времени которых достигается за счет работы часового механизма, или махо-вичковые, замыкание контактов которых задерживается вследствие инерции маховика. На мостиковые блокконтакты описанных промышленных реле допускаются нагрузки, приведенные в табл. 35.  [c.305]

Каково назначение электромагнитных реле Электромагнитные реле предназначены для усиления управляющих сигналов, их используют для переключения электрических аппаратов в цепях управления. Реле изготовляют с катушками для включения на напряжение постоянного и переменного тока (рис. 40, а, б). Рассмотрим, как работает электромагнитное реле времени постоянного тока. Катушка реле укреплена на сердечнике. К сердечнику на качающейся опоре прикреплен якорь, удерживае-  [c.93]

Реле серий РЭВ 800 и РЭВ 80, выполняемые с электромагнитной системой постоянного тока, применяются в качестне реле времени, тока, напряжения и промежуточных. Контакты этих реле могут быть включены в цепи унранлеиия электроприводов постоянного и переменного тока. Номинальное напряжение цепи контактов 110—380 В. Основные технические данные реле РЭВ 800 и РЭВ 80 приведет, в табл. 3-19.  [c.88]


Все, что вам нужно знать о реле: 6 шагов (с изображениями)

ИЗОБРАЖЕНИЕ: 1. Условные обозначения схем реле. (C обозначает общий вывод в типах SPDT и DPDT.)

Поскольку реле являются переключателями, терминология, применяемая к переключателям, также применяется к реле; реле переключает один или несколько полюсов, каждый из которых может переключаться между контактами при подаче напряжения на катушку одним из трех способов:

Нормально разомкнутые (NO) контакта подключают цепь, когда реле активировано; цепь отключается, когда реле неактивно.Это также называется контактом по форме А или «установочным контактом». НО контакты также можно отличить как «ранние срабатывания» или NOEM, что означает, что контакты замыкаются до того, как кнопка или переключатель будут полностью задействованы.

Нормально замкнутые (NC) контакта отключают цепь при срабатывании реле; цепь подключена, когда реле неактивно. Это также называется контактом по форме B или «разорванным» контактом. НЗ-контакты также могут быть разделены на «поздний разрыв» или NCLB, что означает, что контакты остаются замкнутыми до тех пор, пока кнопка или переключатель не будут полностью отключены.

Переключающие (CO) или двухходовые (DT) контакты управляют двумя цепями: одним нормально разомкнутым контактом и одним нормально замкнутым контактом с общей клеммой. Это также называется контактом формы C или контактом «передача» («разрыв перед замыканием»). Если в этом типе контакта используется функция «сделать до разрыва», то он называется контактом формы D.

Обычно встречаются следующие обозначения:

SPST — Single Pole Single Throw. Имеют две клеммы, которые можно подключать или отключать.У такого реле, включая две для катушки, всего четыре клеммы. Неясно, является ли полюс нормально открытым или нормально закрытым. Терминология «SPNO» и «SPNC» иногда используется для устранения неоднозначности.

SPDT — однополюсный, двусторонний. Общий терминал подключается к любому из двух других. У такого реле, включая две катушки, всего пять клемм.

DPST — двухполюсный одинарный. Имеют две пары клемм. Эквивалентно двум переключателям SPST или реле, приводимым в действие одной катушкой.С учетом двух катушек у такого реле всего шесть клемм. Полюса могут иметь форму A или форму B (или по одной каждой из них).

DPDT — Double Pole Double Throw. Имеют два ряда переключающих клемм. Эквивалентно двум переключателям или реле SPDT, приводимым в действие одной катушкой. Такое реле имеет восемь выводов, включая катушку.

Реле. Меры предосторожности при использовании | Средства автоматизации | Industrial Devices

Реле может подвергаться воздействию различных условий окружающей среды во время фактического использования, что может привести к неожиданному отказу.Следовательно, необходимы испытания в практическом диапазоне в реальных условиях эксплуатации. Соображения по применению должны быть рассмотрены и определены для правильного использования реле.

Чтобы использовать реле должным образом, характеристики выбранного реле должны быть хорошо известны, а условия использования реле должны быть исследованы, чтобы определить, подходят ли они к условиям окружающей среды, и в то же время катушка Условия, условия контакта и условия окружающей среды для фактически используемого реле должны быть заранее известны в достаточной степени.
В таблице ниже приведены основные моменты выбора реле. Его можно использовать в качестве справочного материала для исследования предметов и предупреждений.

Элемент спецификации Рекомендации по выбору
Катушка a) Номинальное значение
b) Напряжение срабатывания (ток)
c) Напряжение отпускания (ток)
d) Максимальное длительное подаваемое напряжение (ток)
e) Сопротивление катушки
f) Полное сопротивление
g) Повышение температуры
1) Выберите реле с учетом пульсации источника питания.
2) Уделите достаточно внимания температуре окружающей среды, повышению температуры змеевика и горячему запуску.
3) При использовании в сочетании с полупроводниками необходимо уделять особое внимание применению. Остерегайтесь падений напряжения при запуске.
Контакты a) Расположение контактов
b) Мощность контактов
c) Материал контактов
d) Срок службы
e) Сопротивление контакта
1) Желательно использовать стандартный продукт с количеством контактов больше необходимого.
2) Полезно, чтобы срок службы реле соответствовал сроку службы устройства, в котором оно используется.
3) Соответствует ли материал контактов типу нагрузки?
Особая осторожность необходима при низком уровне нагрузки.
4) Номинальный срок службы может сократиться при использовании при высоких температурах.
Срок службы следует проверять в реальной атмосфере.
5) В зависимости от схемы релейный привод может синхронизироваться с нагрузкой переменного тока.
Поскольку это приведет к резкому сокращению срока службы, необходимо проверить фактическую машину.
Время срабатывания a) Время срабатывания
b) Время отпускания
c) Время дребезга
d) Частота переключения
1) Для звуковых цепей и подобных приложений полезно уменьшить время дребезга.
Механические характеристики a) Вибростойкость
b) Ударопрочность
c) Температура окружающей среды
d) Срок службы
1) Учитывайте характеристики при вибрации и ударах в месте использования.
2) Реле, в котором используется изолированный медный провод с высокой термостойкостью, если оно будет использоваться в среде с особенно высокими температурами.
Прочие предметы a) Напряжение пробоя
b) Способ монтажа
c) Размер
d) Защитная конструкция
1) Можно выбрать способ подключения: тип разъема, тип печатной платы, пайка, клеммы-вкладыши и тип винтового крепления.
2) Для использования в неблагоприятных атмосферных условиях следует выбирать герметичную конструкцию.
3) При использовании в неблагоприятных условиях используйте герметичный тип. 4) Есть ли особые условия?

Основы работы с реле

  • Для сохранения исходных характеристик следует соблюдать осторожность, чтобы не уронить реле и не задеть его.
  • При нормальном использовании реле сконструировано таким образом, что корпус не отсоединяется. Для сохранения исходной производительности корпус снимать не следует. Характеристики реле не могут быть гарантированы при снятии корпуса.
  • Использование реле в атмосфере при стандартной температуре и влажности с минимальным количеством пыли, SO 2 , H 2 S или органические газы. Для установки в неблагоприятных условиях следует рассмотреть один из герметичных типов.
    Избегайте использования силиконовых смол рядом с реле, потому что это может привести к выходу из строя контакта. (Это также относится к реле с пластиковым уплотнением.)
  • При подключении катушек поляризованных реле проверьте полярность катушек (+, -) на внутренней схеме подключения (Схема).Если выполнено какое-либо неправильное соединение, это может вызвать неожиданную неисправность, например, чрезмерное нагревание, огонь и тд, и схемы не работают.
    Избегайте подачи напряжения на установленную катушку и катушку сброса одновременно.
  • Для правильного использования необходимо, чтобы на катушке подавалось номинальное напряжение. Используйте прямоугольные волны для катушек постоянного тока и синусоидальные волны для катушек переменного тока.
  • Убедитесь, что подаваемое напряжение катушки не превышает максимально допустимого напряжения.
  • Номинальная коммутируемая мощность и срок службы приведены только для справки.Физические явления в контактах и ​​срок службы контактов сильно различаются в зависимости от от типа нагрузки и условий эксплуатации. Поэтому обязательно внимательно проверяйте тип нагрузки и условия эксплуатации перед использованием.
  • Не превышайте допустимые значения температуры окружающей среды, указанные в каталоге.
  • Используйте флюсовый или герметичный тип, если будет использоваться автоматическая пайка.
  • Хотя реле экологически закрытого типа (пластиковое уплотнение и т. Д.)) можно чистить, Избегайте погружения реле в холодную жидкость (например, в чистящий растворитель) сразу после пайки. Это может ухудшить герметичность.
    Реле клеммного типа для поверхностного монтажа является герметичным и может очищаться погружением. Используйте чистую воду или чистящий растворитель на спиртовой основе.
    Рекомендуется очистка методом кипячения (Температура очищающей жидкости должна быть 40 ° C или ниже). Избегайте ультразвуковой очистки реле. Использование ультразвуковой очистки может вызвать обрыв катушки или небольшое залипание контактов из-за ультразвуковой энергии.
  • Избегайте сгибания клемм, так как это может привести к неисправности.
  • В качестве ориентира используйте монтажное давление Faston от 40 до 70 Н {4 до 7 кгс} для реле с лепестковыми выводами.
  • Для правильного использования прочтите основной текст.

Применение номинального напряжения является основным требованием для точной работы реле. Хотя реле будет работать, если приложенное напряжение превышает напряжение срабатывания, требуется, чтобы на катушку подавалось только номинальное напряжение без учета изменений сопротивления катушки и т. Д., из-за различий в типе источника питания, колебаний напряжения и повышения температуры.
Также требуется осторожность, потому что могут возникнуть такие проблемы, как короткое замыкание слоев и выгорание в катушке, если приложенное напряжение превышает максимальное значение, которое может применяться непрерывно. В следующем разделе содержатся меры предосторожности относительно входа катушки. Пожалуйста, обратитесь к нему, чтобы избежать проблем.

1. Основные меры предосторожности при обращении с катушкой

Тип работы переменного тока

Для работы реле переменного тока источником питания почти всегда является коммерческая частота (50 или 60 Гц) со стандартными напряжениями 6, 12, 24, 48, 100 и 200 В переменного тока.Из-за этого, когда напряжение отличается от стандартного, продукт является предметом специального заказа, и факторы цены, доставки и стабильности характеристик могут создавать неудобства. По возможности следует выбирать стандартные напряжения.
Кроме того, для типа переменного тока, потери сопротивления затеняющей катушки, потери на вихревые токи магнитной цепи и выход с гистерезисными потерями, и из-за более низкой эффективности катушки повышение температуры является нормальным, если оно больше, чем для типа постоянного тока.
Кроме того, поскольку гудение возникает при напряжении ниже срабатывания и выше номинального напряжения, необходимо соблюдать осторожность в отношении колебаний напряжения источника питания.
Например, в случае запуска двигателя, если напряжение источника питания падает, и во время гудения реле, если оно возвращается в восстановленное состояние, контакты подвергаются ожогу и сварке с возникновением ложного срабатывания. самоподдерживающееся состояние.
Для типа переменного тока существует пусковой ток во время работы (для изолированного состояния якоря полное сопротивление низкое и протекает ток, превышающий номинальный; для закрепленного состояния якоря полное сопротивление высокое и номинальное значение протекающего тока), поэтому в случае использования нескольких реле при параллельном подключении необходимо учитывать потребляемую мощность.

Тип работы постоянного тока

Для работы реле постоянного тока существуют стандарты для напряжения и тока источника питания, при этом стандарты постоянного напряжения установлены на 5, 6, 12, 24, 48 и 100 В, но в отношении тока значения, выраженные в каталогах в миллиамперах пусковой ток.
Однако, поскольку это значение тока срабатывания является не более чем гарантией того, что якорь практически не перемещается, необходимо учитывать изменение напряжения питания и значений сопротивления, а также увеличение сопротивления катушки из-за повышения температуры. наихудшее состояние работы реле, заставляя считать текущее значение равным 1.В 5–2 раза больше тока срабатывания. Кроме того, из-за широкого использования реле в качестве ограничивающих устройств вместо счетчиков как напряжения, так и тока, а также из-за постепенного увеличения или уменьшения тока, подаваемого на катушку, вызывая возможную задержку движения контактов, существует вероятность того, что назначенная управляющая способность может не быть удовлетворена. При этом необходимо проявлять осторожность. Сопротивление обмотки реле постоянного тока изменяется в зависимости от температуры окружающей среды, а также от собственного тепловыделения примерно на 0.4% / ° C, и, соответственно, при повышении температуры из-за увеличения срабатывания и отпускания напряжения требуется осторожность. (Однако для некоторых поляризованных реле эта скорость изменения значительно меньше.)

2.Источник питания для входа катушки

Напряжение питания катушки переменного тока

Для стабильной работы реле напряжение включения должно находиться в диапазоне +10% / — 15% от номинального напряжения. Однако необходимо, чтобы форма волны напряжения, приложенного к катушке, была синусоидальной.Нет проблем, если источником питания является коммерческий источник питания, но когда используется стабилизированный источник питания переменного тока, возникает искажение формы сигнала из-за этого оборудования, и существует возможность ненормального перегрева. С помощью затеняющей катушки для катушки переменного тока гудение прекращается, но с искаженной формой волны эта функция не отображается. На Рис. 1 ниже показан пример искажения формы сигнала.
Если источник питания для рабочей цепи реле подключен к той же линии, что и двигатели, соленоиды, трансформаторы и другие нагрузки, при работе этих нагрузок напряжение в сети падает, и из-за этого контакты реле подвергаются воздействию вибрации и последующие ожоги.В частности, если используется трансформатор небольшого типа и его мощность не имеет запаса прочности, при наличии длинной проводки или в случае использования в домашних условиях или в небольшом магазине, где проводка тонкая, необходимо принять меры предосторожности, потому что нормальных колебаний напряжения в сочетании с другими факторами. При возникновении неисправности следует провести обследование ситуации с напряжением с помощью синхроскопа или аналогичных средств и принять необходимые контрмеры, и вместе с этим определить, следует ли использовать специальное реле с подходящими характеристиками возбуждения или выполнить аварийное отключение. изменение в цепи постоянного тока, как показано на рис.2, в который вставлен конденсатор для поглощения колебаний напряжения. В частности, когда используется магнитный переключатель, поскольку нагрузка становится подобной нагрузке двигателя, в зависимости от применения, следует попытаться разделить рабочую цепь и силовую цепь.

Источник питания для входа постоянного тока

Мы рекомендуем, чтобы напряжение, подаваемое на оба конца катушки в реле постоянного тока, находилось в пределах ± 5% от номинального напряжения катушки.
В качестве источника питания для реле постоянного тока используется батарея или полуволновой или двухполупериодный выпрямитель со сглаживающим конденсатором. Характеристики напряжения возбуждения реле будут меняться в зависимости от типа источника питания, и поэтому для отображения стабильных характеристик наиболее желательным методом является идеальный постоянный ток.
В случае пульсации, включенной в источник питания постоянного тока, особенно в случае схемы полуволнового выпрямителя со сглаживающим конденсатором, если емкость конденсатора слишком мала из-за влияния пульсации, возникает гудение и неудовлетворительное состояние производится.
Для конкретной схемы, которая будет использоваться, абсолютно необходимо подтвердить характеристики.
Необходимо рассмотреть возможность использования источника постоянного тока с пульсацией менее 5%. Также обычно следует подумать о следующем.

  • 1. Для реле шарнирного типа нельзя использовать однополупериодный выпрямитель, если вы не используете сглаживающий конденсатор. Для правильного использования необходимо оценить пульсацию и характеристики.
  • 2.Для реле шарнирного типа существуют определенные приложения, которые могут или не могут использовать сам по себе двухполупериодный выпрямитель. Пожалуйста, уточняйте технические характеристики у оригинального производителя.
  • 3. Напряжение, приложенное к катушке, и падение напряжения
    Ниже показана схема, управляемая одним и тем же источником питания (аккумуляторной батареей и т. Д.) Как для катушки, так и для контакта.
    На электрическую долговечность влияет падение напряжения в катушке при включении нагрузки.
    Убедитесь, что на катушку подается фактическое напряжение при фактической нагрузке.

3.Максимально допустимое напряжение и превышение температуры

При правильном использовании необходимо, чтобы на катушке подавалось номинальное напряжение катушки. Однако обратите внимание, что если напряжение больше или равно максимальному продолжительному напряжению Давление на катушку может привести к возгоранию катушки или короткому замыканию ее слоев из-за повышения температуры.Кроме того, не превышайте допустимый диапазон температуры окружающей среды, указанный в каталоге.

Максимальное длительное напряжение

Помимо того, что это требование к стабильности работы реле, максимальное непрерывное напряжение сжатой катушки является важным ограничением для предотвращения о таких проблемах, как термическое повреждение или деформация изоляционного материала, или возникновение опасности возгорания.
При фактическом использовании с изоляцией E-типа при температуре окружающей среды 40 ° C, предел повышения температуры 80 ° C считается разумным в соответствии с методом сопротивления.Однако при соблюдении Закона о безопасности электроприборов и материалов эта температура становится 75 ° C.

Повышение температуры из-за импульсного напряжения

Когда используется импульсное напряжение со временем включения менее 2 минут, повышение температуры катушки никак не связано со временем включения. Это зависит от отношения времени включения к времени выключения, и по сравнению с протеканием постоянного тока она довольно мала.
В этом отношении различные реле практически одинаковы.

Текущее время прохождения %
Для непрерывного прохода Значение превышения температуры составляет 100%
ВКЛ: ВЫКЛ = 3: 1 Около 80%
ВКЛ: ВЫКЛ = 1: 1 Около 50%
ВКЛ: ВЫКЛ = 1: 3 Около 35%
Изменение рабочего напряжения из-за повышения температуры катушки (горячий старт)

В реле постоянного тока, после непрерывного прохождения тока в катушке, если ток выключен, то сразу же снова включается, из-за повышения температуры в катушке рабочее напряжение станет несколько выше.Кроме того, это будет то же самое, что использовать его в атмосфере с более высокой температурой.
Соотношение сопротивление / температура для медного провода составляет около 0,4% для 1 ° C, и с этим соотношением сопротивление катушки увеличивается. То есть, чтобы реле сработало, необходимо, чтобы напряжение было выше рабочего напряжения и рабочее напряжение повышается в соответствии с увеличением значения сопротивления. Однако для некоторых поляризованных реле эта скорость изменения значительно меньше.

4.Приложенное напряжение катушки и время срабатывания

В случае работы на переменном токе время срабатывания сильно варьируется в зависимости от точки фазы, в которой переключатель включается для возбуждения катушки, и выражается как определенный диапазон, но для миниатюрных типов это в большинстве случаев. часть 1/2 цикла. Однако для реле довольно большого типа, где дребезг велик, время срабатывания составляет от 7 до 16 мсек, с временем срабатывания порядка от 9 до 18 мсек. время быстрое, но если оно слишком быстрое, время дребезга контакта «Форма А» увеличивается.Имейте в виду, что условия нагрузки (в частности, когда пусковой ток большой или нагрузка близка к номинальной) могут привести к сокращению срока службы и незначительному свариванию.

5. лотковые цепи (байпасные цепи)

В случае построения схемы последовательности из-за байпасного потока или альтернативной маршрутизации необходимо позаботиться о том, чтобы не допустить ошибочной или ненормальной работы. Чтобы понять это условие при подготовке цепей последовательности, как показано на рис.4, где 2 строки записаны как линии источника питания, верхняя линия всегда (+), а нижняя линия (-) (когда цепь переменного тока, применяется то же самое). Соответственно, сторона (+) обязательно является стороной для контактных соединений (контакты для реле, таймеров, концевых выключателей и т. Д.), А сторона (-) — это сторона цепи нагрузки (катушка реле, катушка таймера, катушка магнита, соленоид. катушка, мотор, лампа и т. д.).
На рис. 5 показан пример паразитных цепей. На рис. 5 (a) с замкнутыми контактами A, B и C после срабатывания реле R 1 , R 2 и R 3 , если контакты B и C разомкнуты, имеется последовательная цепь через A, R 1 , R 2 и R 3 , и реле будут гудеть и иногда не переходить в состояние отключения.
Подключения, показанные на Рис. 5 (b), выполнены правильно. Кроме того, что касается цепи постоянного тока, поскольку она проста с помощью диода для предотвращения паразитных цепей, следует применять правильное применение.

6. Постепенное увеличение напряжения на катушке и цепь самоубийства

Когда напряжение, подаваемое на катушку, увеличивается медленно, операция переключения реле нестабильна, контактное давление падает, дребезг контактов увеличивается, и возникает нестабильное состояние контакта.Этот метод подачи напряжения на катушку использовать не следует, и следует рассмотреть способ подачи напряжения на катушку (использование схемы переключения). Кроме того, в случае реле с фиксацией, использующих контакты «собственной формы B», используется метод цепи собственной катушки для полного прерывания, но из-за возможности развития неисправности следует проявлять осторожность.
Схема, показанная на рис. 6, вызывает синхронизацию и последовательную работу с использованием реле герконового типа, но это не очень хороший пример со смесью постепенного увеличения приложенного напряжения для катушки и схемы самоубийства.В части синхронизации для реле R 1 , когда время ожидания истекло, возникает дребезжание, вызывающее проблемы. В первоначальном тесте (пробное производство) он показывает удовлетворительную работу, но по мере увеличения количества операций почернение контактов (карбонизация) плюс дребезжание реле создают нестабильность в работе.

7. синхронизация фаз при переключении нагрузки переменного тока

Если переключение контактов реле синхронизировано с фазой питания переменного тока, может произойти сокращение электрического срока службы, сварные контакты или явление блокировки (неполное размыкание) из-за переноса материала контакта.Поэтому проверяйте реле, пока оно работает в реальной системе. При управлении реле с таймерами, микрокомпьютерами, тиристорами и т. Д. Возможна синхронизация с фазой питания.

8. Ошибочная работа из-за индуктивных помех

Для длинных проводов, когда линия для цепи управления и линия для подачи электроэнергии используют один кабелепровод, индукционное напряжение, вызванное индукцией от линии питания, будет подаваться на рабочую катушку независимо от того, подается ли управляющий сигнал. выключенный.В этом случае реле и таймер не могут вернуться в исходное состояние. Поэтому, когда проводка проходит на большом расстоянии, помните, что наряду с индуктивными помехами отказ соединения может быть вызван проблемой с распределительной способностью, или устройство может выйти из строя из-за воздействия внешних скачков напряжения, например, вызванных молнией.

9. долгосрочный токонесущий

Цепь, которая будет непрерывно проводить ток в течение длительных периодов времени. без переключения реле.(схемы аварийных ламп, сигнальных устройств и проверка ошибок, которая, например, восстанавливается только при неисправности и выводе предупреждений с контактами формы B)
Непрерывный, длительный ток, подаваемый на катушку, способствует ухудшению изоляции катушки. и характеристики за счет нагрева самого змеевика. Для таких схем, используйте реле с магнитной фиксацией. Если вам нужно использовать одно стабильное реле, используйте реле герметичного типа, на которое не так легко влияют условия окружающей среды, и обеспечивайте отказоустойчивость схемотехника, учитывающая возможность выхода из строя или размыкания контактов.

10.Использование при нечастом переключении

Пожалуйста, проводите периодические проверки контактной проводимости, если частота переключения составляет один или меньше раз в месяц.
Если переключение контактов не происходит в течение длительного времени, на контактных поверхностях может образоваться органическая мембрана, что приведет к нестабильности контакта.

11.О электролитической коррозии катушек

В случае схем катушек сравнительно высокого напряжения, когда такие реле используются в атмосфере с высокой температурой и высокой влажностью или при непрерывном прохождении тока, можно сказать, что коррозия является результатом возникновения электролитической коррозии.Из-за возможности возникновения обрыва цепи следует обратить внимание на следующие моменты.

  • 1. Сторона (+) источника питания должна быть подключена к шасси. (См. Рис.8) (Общий для всех реле)
  • 2. В случае неизбежного заземления стороны (-) или в случае, когда заземление невозможно.
    (1) Вставьте контакты (или переключатель) в сторону (+) источника питания. (См. Рис. 9) (Общий для всех реле)
    (2) Если заземление не требуется, подключите клемму заземления к (+) стороне катушки.(См. Рис.10) (NF и NR с клеммой заземления)
  • 3. Когда (-) сторона источника питания заземлена, всегда избегайте перекрещивания контактов (и переключателей) на (-) стороне. (См. Рис.11) (Общий для всех реле)
  • 4. В случае реле с клеммой заземления, когда клемма заземления не считается эффективной, отсутствие подключения к земле играет важную роль в качестве метода предотвращения электролитической коррозии.

Примечание. Обозначение на чертеже указывает на вставку изоляции между железным сердечником и корпусом.В реле, где имеется клемма заземления, железный сердечник можно заземлить непосредственно на шасси, но из-за электролитической коррозии более целесообразно не выполнять подключение.

КОНТАКТ

Контакты — важнейшие элементы конструкции реле. На характеристики контактов заметно влияют материал контакта, а также значения напряжения и тока, подаваемые на контакты (в частности, формы сигналов напряжения и тока во время включения и отключения), тип нагрузки, частота переключения, окружающая атмосфера, форма контакта. , скорость переключения контактов и дребезга.
Из-за переноса контактов, сварки, аномального износа, увеличения контактного сопротивления и различных других повреждений, которые приводят к неправильной эксплуатации, следующие пункты требуют тщательного изучения.

* Мы рекомендуем вам проверить в одном из наших офисов продаж.

1. Основные меры предосторожности при контакте

Напряжение

Когда в цепь включена индуктивность, в качестве напряжения контактной цепи генерируется довольно высокая противоэдс, и поскольку, в пределах значения этого напряжения, энергия, приложенная к контактам, вызывает повреждение с последующим износом контактов и переносом контактов, поэтому необходимо проявлять осторожность в отношении управляющей способности.В случае постоянного тока нет точки нулевого тока, как в случае с переменным током, и, соответственно, после того, как возникла катодная дуга, поскольку ее трудно погасить, увеличенное время дуги является основной причиной. Кроме того, из-за фиксированного направления тока явление смещения контактов, как отдельно отмечено ниже, возникает в связи с износом контактов. Обычно приблизительная контрольная мощность указывается в каталогах или аналогичных технических паспортах, но одного этого недостаточно.Со специальными контактными цепями для каждого отдельного случая производитель либо оценивает на основе прошлого опыта, либо проводит испытания в каждом случае. Кроме того, в каталогах и аналогичных технических паспортах упомянутая управляющая способность ограничена резистивной нагрузкой, но для этого класса реле указано широкое значение, и обычно допустимую нагрузку по току следует рассматривать как таковую для цепей 125 В переменного тока. .
Минимальные допустимые нагрузки указаны в каталоге; однако они приведены только в качестве ориентира для нижнего предела, который может переключать реле, и не являются гарантированными значениями.
Уровень надежности этих значений зависит от частоты коммутации, условий окружающей среды, изменения желаемого контактного сопротивления и абсолютного значения.
Используйте реле с контактами AgPd, когда требуется точный аналоговый контроль нагрузки или контактное сопротивление не более 100 мОм (для измерений, беспроводных приложений и т. Д.).

Текущий

Существенное влияние оказывает ток как во время замыкания, так и во время размыкания контактной цепи.Например, когда нагрузкой является двигатель или лампа, в зависимости от пускового тока во время замыкания цепи, износ контактов и степень передачи контактов увеличиваются, а контактная сварка и перенос контактов делают разделение контактов невозможным.

2. Характеристики обычных контактных материалов

Характеристики материалов контактов приведены ниже. Обращайтесь к ним при выборе реле.

Материал контактов Ag
(серебро)
Электропроводность и теплопроводность — самые высокие из всех металлов.Обладает низким контактным сопротивлением, недорогой и широко используется. Недостатком является то, что он легко образует сульфидную пленку в сульфидной атмосфере. Требуется осторожность при низком напряжении и низком уровне тока.
AgSnO 2
(серебро-олово)
Обладает превосходной сварочной стойкостью; однако, как и в случае с Ag, он легко образует сульфидную пленку в сульфидной атмосфере.
AgW
(серебро-вольфрам)
Высокая твердость и температура плавления, отличная дуговая стойкость и высокая устойчивость к переносу материала.Однако требуется высокое контактное давление. Кроме того, контактное сопротивление относительно высокое, а устойчивость к коррозии оставляет желать лучшего. Также есть ограничения на обработку и установку на контактные пружины.
AgNi
(серебро-никель)
Соответствует электропроводности серебра. Отличное сопротивление дуге.
AgPd
(серебро-палладий)
Обладает высокой устойчивостью к коррозии и сульфидированию при комнатной температуре; однако в контурах низкого уровня он легко поглощает органические газы и образует полимеры.Следует использовать золотое покрытие или другие меры для предотвращения накопления такого полимера.
Поверхность Правовое покрытие
(родий)
Сочетает в себе отличную коррозионную стойкость и твердость. В качестве гальванических контактов используются при относительно небольших нагрузках. В атмосфере органического газа необходимо соблюдать осторожность, поскольку могут образовываться полимеры. Поэтому он используется в реле с герметичным уплотнением (герконовые реле и т. Д.).
Au плакированный
(плакированный золотом)
Au, обладающий превосходной коррозионной стойкостью, наплавлен на основной металл.Особые характеристики — равномерная толщина и отсутствие проколов. Очень эффективен, особенно при низких нагрузках в относительно неблагоприятных атмосферных условиях. Часто бывает трудно реализовать плакированные контакты в существующих реле из-за конструкции и установки.
Покрытие золотом
(позолота)
Эффект аналогичен алюминиевому покрытию. В зависимости от используемого процесса нанесения покрытия очень важен надзор, так как существует вероятность появления точечных отверстий и трещин. Относительно легко применить золочение в существующих реле.
Вспышка золотом
(тонкопленочное золотое покрытие)
от 0,1 до 0,5 мкм
Назначение — защита основного металла контактов при хранении выключателя или устройства со встроенным выключателем. Однако определенная степень устойчивости контактов может быть получена даже при переключении нагрузок.

3.Защита от прикосновения

Счетчик ЭДС

При коммутации индуктивных нагрузок с помощью реле постоянного тока, таких как цепи реле, двигатели постоянного тока, муфты постоянного тока и соленоиды постоянного тока, всегда важно поглощать скачки напряжения (например.грамм. с диодом) для защиты контактов.
Когда эти индуктивные нагрузки отключены, возникает противоэдс от нескольких сотен до нескольких тысяч вольт, что может серьезно повредить контакты и значительно сократить срок службы. Если ток в этих нагрузках относительно невелик и составляет около 1 А или меньше, противо-ЭДС вызовет зажигание тлеющего или дугового разряда. Разряд разлагает органические вещества, содержащиеся в воздухе, и вызывает образование черных отложений (оксидов, карбидов) на контактах. Это может привести к выходу из строя контакта.

Пример счетчика ЭДС и фактического измерения

На рис. 12 (a) противоэдс (e = -L di / dt) с крутой формой волны генерируется через катушку с полярностью, показанной на рис. 12 (b), в момент отключения индуктивной нагрузки. Счетчик ЭДС проходит по линии питания и достигает обоих контактов.
Обычно критическое напряжение пробоя диэлектрика при стандартной температуре и давлении воздуха составляет от 200 до 300 вольт.Следовательно, если противоэдс превышает это значение, на контактах возникает разряд для рассеивания энергии (1 / 2Li 2 )
, хранящейся в катушке. По этой причине желательно поглощать противоэдс до 200 В или меньше.

Явление переноса материала

Передача материала контактов происходит, когда один контакт плавится или закипает, и материал контакта переходит на другой контакт. По мере увеличения количества переключений появляются неровные контактные поверхности, такие как те, что показаны на рис.13. Через некоторое время неровные контакты замыкаются, как если бы они были сварены вместе. Это часто происходит в цепях, где в момент замыкания контактов возникают искры, например, когда постоянный ток велик для индуктивных или емкостных нагрузок постоянного тока или когда большой пусковой ток (несколько ампер или несколько десятков ампер).
Цепи защиты контактов и контактные материалы, устойчивые к переносу материала, такие как AgSnO 2 , AgW или AgCu, используются в качестве контрмер. Обычно на катоде появляется вогнутое образование, а на аноде — выпуклое образование.Для емкостных нагрузок постоянного тока (от нескольких ампер до нескольких десятков ампер) всегда необходимо проводить фактические подтверждающие испытания.

Схема защиты контактов

Использование контактных защитных устройств или схем защиты может снизить противоэдс до низкого уровня. Однако учтите, что неправильное использование приведет к неблагоприятным последствиям. Типовые схемы защиты контактов приведены в таблице ниже.
(G: хорошо, NG: плохо, C: забота)

Избегайте использования схем защиты, показанных на рисунках справа. Хотя индуктивные нагрузки постоянного тока обычно труднее переключать, чем резистивные нагрузки, использование соответствующей схемы защиты повысит характеристики до уровня резистивных нагрузок.

Хотя чрезвычайно эффективен для гашения дуги при размыкании контактов, контакты подвержены свариванию, так как энергия накапливается в C, когда контакты размыкаются, и ток разряда течет из C, когда контакты замыкаются.

Хотя чрезвычайно эффективен для гашения дуги при размыкании контактов, контакты подвержены свариванию, поскольку при замыкании контактов зарядный ток течет к C.

Установка защитного устройства

В реальной схеме необходимо найти защитное устройство (диод, резистор, конденсатор, варистор и т. Д.).) в непосредственной близости от нагрузки или контакта. Если оно расположено слишком далеко, эффективность защитного устройства может снизиться. Ориентировочно расстояние должно быть в пределах 50 см.

Аномальная коррозия при высокочастотном переключении нагрузок постоянного тока (образование искры)

Если, например, клапан постоянного тока или сцепление включается с высокой частотой, может образоваться сине-зеленая ржавчина. Это происходит из-за реакции азота и кислорода в воздухе, когда во время переключения возникают искры (дуговые разряды).Следовательно, необходимо соблюдать осторожность в цепях, в которых искры возникают с высокой частотой.

4. Меры предосторожности при использовании контактов

Подключение нагрузки и контактов

Подключите нагрузку к одной стороне источника питания, как показано на рис. 14 (a). Подключите контакты к другой стороне. Это предотвращает образование высокого напряжения между контактами. Если контакты подключены к обеим сторонам источника питания, как показано на Рис. 14 (b), существует риск короткого замыкания источника питания при коротком замыкании относительно близких контактов.

Эквивалент резистора

Поскольку уровни напряжения на контактах, используемых в слаботочных цепях (сухих цепях), низкие, результатом часто является плохая проводимость. Одним из способов повышения надежности является добавление фиктивного резистора параллельно нагрузке, чтобы намеренно увеличить ток нагрузки, достигающий контактов.

Избегайте замыканий между контактами формы A и B
  • 1.Зазор между контактами формы A и B в компактных элементах управления небольшой. Следует учитывать возникновение короткого замыкания из-за дуги.
  • 2. Даже если три контакта Н.З., Н.О. и COM соединены таким образом, что они закорачивают, цепь никогда не должна быть спроектирована так, чтобы допускать возможность возгорания или создания сверхтока.
  • 3. Запрещается проектировать цепь прямого и обратного вращения двигателя с переключением контактов формы A и B.
Плохой пример использования форм A и B
Короткое замыкание между разными электродами

Хотя существует тенденция к выбору миниатюрных компонентов управления из-за тенденции к миниатюризации электрических блоков управления, следует соблюдать осторожность при выборе типа реле в цепях, где между электродами в многополюсном реле прикладываются разные напряжения, особенно при переключении. две разные схемы питания.Это не проблема, которую можно определить по схемам последовательности. Необходимо проверить конструкцию самого элемента управления и обеспечить достаточный запас прочности, особенно в отношении утечки тока между электродами, расстояния между электродами, наличия барьера и т. Д.

Тип нагрузки и пусковой ток

Тип нагрузки и характеристики ее пускового тока, а также частота коммутации являются важными факторами, вызывающими контактную сварку.В частности, для нагрузок с пусковыми токами измерьте установившееся состояние и пусковой ток.
Затем выберите реле с достаточным запасом прочности. В таблице справа показано соотношение между типичными нагрузками и их пусковыми токами.
Также проверьте фактическую полярность, поскольку, в зависимости от реле, на срок службы электрической части влияет полярность COM и NO.

Тип нагрузки Пусковой ток
Резистивная нагрузка Устойчивый ток
Соленоид нагрузки От 10 до 20 раз больше установившегося тока
Нагрузка двигателя В 5-10 раз больше установившегося тока
Нагрузка лампы накаливания От 10 до 15 раз больше установившегося тока
Нагрузка ртутной лампы Прибл.В 3 раза больше установившегося тока
Нагрузка натриевой лампы От 1 до 3 раз больше установившегося тока
Емкостная нагрузка От 20 до 40 раз больше установившегося тока
Нагрузка трансформатора От 5 до 15 раз больше установившегося тока
Волна и время пускового тока нагрузки
(1) Нагрузка лампы накаливания

Пусковой ток / номинальный ток: i / i o ≒ 10-15 раз

(2) Нагрузка ртутной лампы i / i o ≒ 3 раза

Газоразрядная трубка, трансформатор, дроссельная катушка, конденсатор и т. Д., объединены в общие цепи газоразрядных ламп. Обратите внимание, что пусковой ток может быть от 20 до 40 раз, особенно если полное сопротивление источника питания низкое в типе с высоким коэффициентом мощности.

(3) Нагрузка люминесцентной лампы i / i o ≒ 5-10 раз
(4) Нагрузка двигателя i / i o ≒ 5-10 раз
  • Условия становятся более суровыми, если выполняется заглушка или толчкование, поскольку переходы между состояниями повторяются.
  • При использовании реле для управления двигателем постоянного тока и тормозом импульсный ток во включенном состоянии, нормальный ток и ток отключения во время торможения различаются в зависимости от того, является ли нагрузка на двигатель свободной или заблокированной. В частности, с неполяризованными реле, при использовании контакта «от b» или «от контакта» для тормоза двигателя постоянного тока, на механический срок службы может влиять ток тормоза. Поэтому, пожалуйста, проверьте ток при фактической нагрузке.
(5) Нагрузка на соленоид i / i o ≒ 10-20 раз

Обратите внимание, что, поскольку индуктивность велика, дуга длится дольше при отключении питания.Контакт может легко изнашиваться.

(6) Нагрузка на электромагнитный контакт i / i o ≒ 3-10 раз
(7) Емкостная нагрузка i / i o ≒ от 20 до 40 раз
При использовании длинных проводов

Если в цепи контактов реле должны использоваться длинные провода (от 100 до 300 м), пусковой ток может стать проблемой из-за паразитной емкости, существующей между проводами.Добавьте резистор (примерно от 10 до 50 Ом) последовательно с контактами.

Электрическая долговечность при высоких температурах

Проверьте фактические условия использования, так как использование при высоких температурах может повлиять на электрическую долговечность.

  • Блокировочные реле поставляются с завода в состоянии сброса. Удар по реле во время транспортировки или установки может привести к его переходу в установленное состояние.Поэтому рекомендуется использовать реле в цепи, которая инициализирует реле в требуемое состояние (установка или сброс) при каждом включении питания.
  • Избегайте подачи напряжения на установленную катушку и катушку сброса одновременно.
  • Подключите диод, как показано, поскольку фиксация может быть нарушена при использовании реле в следующих цепях.
    Если установочные катушки или катушки сброса должны быть соединены вместе параллельно, подключите последовательно диод к каждой катушке. Рис.16 (а), (б)

Кроме того, если заданная катушка реле и катушка сброса другого реле подключены параллельно, подключите диод к катушкам последовательно.Рис.16 (c)

Если установленная катушка или катушка сброса должны быть подключены параллельно с индуктивной нагрузкой (например, другой катушкой электромагнитного реле, двигателем, трансформатором и т. Д.), Подключите диод к установленной катушке или катушке сброса последовательно. Рис.16 (d)

Используйте диод, имеющий достаточный запас прочности для повторяющихся приложений обратного постоянного напряжения и пикового обратного напряжения и имеющий средний выпрямленный ток, превышающий или равный току катушки.

  • Избегайте приложений, в которых часто возникают скачки напряжения в электросети.
  • Избегайте использования следующей схемы, поскольку самовозбуждение на контактах будет препятствовать нормальному состоянию удержания.

Четырехконтактное фиксирующее реле

В схеме с двумя катушками с фиксацией, как показано ниже, одна клемма на одном конце установочной катушки и одна клемма на одном конце катушки сброса соединены совместно, и напряжения одинаковой полярности прикладываются к другой стороне для операций установки и сброса.В схеме этого типа закоротите 2 контакта реле, как указано в следующей таблице. Это помогает поддерживать высокую изоляцию между двумя обмотками.

Тип реле Терминалы №
DS 1c
2c 15 и 16
СТ *
SP 2 и 4
Реле Реле
* * ST сконструированы таким образом, что катушка настройки и катушка сброса разделены для обеспечения высокого сопротивления изоляции.
* DSP, TQ, S неприменимы из-за полярности.

Минимальная ширина импульса

В качестве ориентира задайте минимальную длительность импульса для установки или сброса фиксирующего реле. по крайней мере, в 5 раз превышающее установленное время или время сброса каждого продукта, и подайте номинальное напряжение прямоугольной формы. Также проверьте работу. Поинтересуйтесь, если вы не можете получить ширину импульса не менее 5 раз. установленное (сброс) время.Также обращайтесь по поводу конденсаторного привода.

Индукционное напряжение с двумя катушками-защелками

Каждая катушка в двухкатушечном реле-защелке намотана с установленной катушкой и катушкой сброса. на тех же железных сердечниках.
Соответственно, при подаче напряжения на обратной стороне катушки генерируется индукционное напряжение. и отключите каждую катушку.
Хотя величина индукционного напряжения примерно такая же, как номинальное напряжение реле, вы должны быть осторожны с обратным напряжением смещения при управлении транзисторами.

1. Температура и атмосфера окружающей среды

Убедитесь, что температура окружающей среды при установке не превышает значения, указанного в каталоге. Кроме того, для использования в атмосфере с пылью, сернистыми газами (SO 2 , H 2 S) или органическими газами следует рассмотреть вариант с защитой от окружающей среды (тип с пластиковым уплотнением).

2. силиконовый

Когда источник силиконовых веществ (силиконовый каучук, силиконовое масло, силиконовые материалы для покрытия и силиконовые наполнители и т. д.) используется вокруг реле, может образовываться силиконовый газ (низкомолекулярный силоксан и т. д.). Этот силиконовый газ может проникнуть внутрь реле.
Когда реле хранится и используется в этом состоянии, силиконовый компаунд может прилипнуть к контактам реле, что может привести к выходу из строя контакта.
Не используйте вокруг реле какие-либо источники силиконового газа (включая пластиковые уплотнения).

3. Поколение NO

Когда реле используется в атмосфере с высокой влажностью для переключения нагрузки который легко создает дугу, NOx, создаваемый дугой, и поглощенная вода извне реле объединяются для производства азотной кислоты.Это разъедает внутреннюю металлических деталей и отрицательно влияет на работу.
Избегайте использования при относительной влажности окружающей среды 85% или выше (при 20 ° C).
Если использование при высокой влажности неизбежно, обратитесь к нашему торговому представителю.

4. вибрация и удары

Если реле и магнитный переключатель установлены рядом друг с другом на одной пластине, контакты реле могут на мгновение отделиться от удара, производимого при срабатывании магнитного переключателя, и привести к неправильной работе.Меры противодействия включают установку их на отдельные пластины, использование резинового листа для поглощения удара и изменение направления удара на перпендикулярный угол. Кроме того, если реле будет постоянно подвергаться вибрации (поезда и т. Д.), Не используйте его с розеткой. Рекомендуем припаивать непосредственно к клеммам реле.

5.Влияние внешних магнитных полей

Если рядом расположен магнит или постоянный магнит в любом другом крупном реле, трансформаторе или динамике, характеристики реле могут измениться, что может привести к неправильной работе.Влияние зависит от силы магнитного поля, и его следует проверять при установке.

6. Условия использования, хранения и транспортировки

Во время использования, хранения или транспортировки избегайте мест, подверженных воздействию прямых солнечных лучей. и поддерживать нормальные условия температуры, влажности и давления.
Допустимые спецификации для сред, подходящих для использования, хранения и транспортировки приведены ниже.

Конденсация

Конденсация возникает при резком падении температуры окружающей среды. от высокой температуры и влажности, или реле и микроволновое устройство внезапно переключаются из-под низкой температуры окружающей среды к высокой температуре и влажности.Конденсация вызывает такие сбои, как ухудшение изоляции, отсоединение проводов, ржавчина и т. д.
Panasonic Corporation не гарантирует отказы, вызванные конденсацией.
Теплопроводность оборудования может ускорить охлаждение самого устройства, и может произойти конденсация. Пожалуйста, проведите оценку продукта в наихудшем состоянии из фактического использования. (Особое внимание следует обращать на близкие к устройству детали, нагревающиеся при высокой температуре. Также учтите, что внутри устройства может образоваться конденсат.)

Обледенение

Конденсат или другая влага может замерзнуть на реле. когда температура становится ниже 0 ° C.
Обледенение вызывает заедание подвижной части, задержка срабатывания и нарушение проводимости контакта и т. д.
Panasonic Corporation не гарантирует отказы, вызванные обледенением.
Теплопроводность оборудования может ускорить охлаждение самого реле. и может произойти обледенение.
Пожалуйста, проведите оценку продукта в наихудших условиях фактического использования.

Низкая температура и низкая влажность

Пластик становится хрупким, если переключатель подвергается воздействию низких температур, среда с низкой влажностью в течение длительного времени.

Высокая температура и высокая влажность

Хранение в течение длительного времени (включая периоды транспортировки) при высокой температуре или высокой влажности или в атмосфере с органическими газами или сульфидные газы могут вызвать образование сульфидной или оксидной пленки на поверхностях контактов и / или это может помешать работе.
Проверьте атмосферу, в которой должны храниться и транспортироваться устройства.

Пакет

Что касается используемого формата упаковки, приложите все усилия, чтобы избежать воздействия влаги, органических газов и сульфидных газов до абсолютного минимума.

Требования к хранению

Так как клеммы для поверхностного монтажа чувствительны к влажности Он упакован в герметично закрывающуюся влагостойкую упаковку. Однако при хранении обратите внимание на следующее.

7. Вибрация, удары и давление при транспортировке

При транспортировке, если к устройству, в котором установлено реле, приложена сильная вибрация, удар или большой вес, может произойти функциональное повреждение. Поэтому, пожалуйста, упакуйте таким образом, чтобы использовать амортизирующий материал и т. Д., Чтобы не превышался допустимый диапазон вибрации и ударов.

Как выбрать между реле, соленоидом и контактором

Реле, соленоиды и контакторы — все это переключатели — электромеханические или твердотельные, но есть важные различия, которые делают их пригодными для разных приложений.В этой статье мы объясним, как работает каждое из этих устройств, и обсудим некоторые ключевые моменты выбора.

Реле

Один из наиболее распространенных электромеханических переключателей в транспортном средстве, основная задача реле заключается в том, чтобы позволить сигналу малой мощности (обычно 40-100 ампер) управлять цепью более высокой мощности. Он также может позволить управлять несколькими цепями с помощью одного сигнала — например, в полицейской машине, где один переключатель может активировать сирену и несколько сигнальных ламп одновременно.

Реле

бывают самых разных конструкций, от электромагнитных реле, в которых используются магниты для физического размыкания и замыкания переключателя для регулирования сигналов, тока или напряжения, до твердотельных, в которых используются полупроводники для управления потоком энергии. Поскольку твердотельные реле не имеют движущихся частей, они, как правило, более надежны и имеют более длительный срок службы. В отличие от электромагнитных реле, твердотельные реле не подвержены электрическим дугам, которые могут вызвать внутренний износ или выход из строя.

Шесть стандартных размеров реле:

  • Мини-реле ISO, реле общего назначения, которое занимает стандартное место в отрасли и удовлетворяет потребности многих электрических систем транспортных средств, таких как освещение, запуск, звуковой сигнал, обогрев и охлаждение.
  • Микрореле, которые имеют разъемную конструкцию микро-размера для использования в автомобильной промышленности и соответствуют стандартной схеме для своих электрических клемм. Микрореле используются в широком диапазоне транспортных средств для выполнения операций переключения и допускают номинальные токи переключения до 35 ампер.
  • Реле
  • Maxi — иногда также называемые силовыми мини-реле — обычно рассчитаны на ток до 80 А и имеют прочную конструкцию контактов для длительного использования. Они идеально подходят для таких применений, как нагнетательные вентиляторы, автомобильная сигнализация, охлаждающие вентиляторы, управление энергопотреблением, управление двигателем и топливные насосы.
  • Реле
  • ISO 280 Mini, Micro и Ultra, меньшая и более компактная версия стандартных реле, упомянутых выше, но обеспечивающая примерно эквивалентный уровень производительности и имеющая размер и расположение выводов ISO 280. Они разработаны для установки в стандартные блоки предохранителей, блоки распределения питания и держатели банкоматов.

Показано справа: Пример реле Mini ISO.

Соленоиды

Соленоиды — это тип реле, спроектированный для удаленного переключения более сильного тока (обычно в диапазоне от 85 до 200 ампер).В отличие от электромеханических кубических реле меньшего размера, катушка используется для создания магнитного поля, когда через нее проходит электричество, которое эффективно размыкает или замыкает цепь.

Термины «соленоид» и «реле» часто могут использоваться как синонимы; однако на автомобильном рынке термин «соленоид» обычно относится к типу «металлической банки», тогда как реле обычно относится к стандартному реле «кубического» типа.

Некоторые распространенные применения соленоидов включают стартеры транспортных средств, лебедки, снегоочистители и электродвигатели.Основным преимуществом соленоидов является их способность использовать низкий входной сигнал для генерации большего выходного сигнала через катушку, тем самым снижая нагрузку на аккумулятор.

Контакторы

Контактор — это реле, которое следует использовать, когда цепь должна поддерживать еще более высокую токовую нагрузку (обычно 100-600 ампер). Контакторы с номинальным напряжением от 12 В до 1200 В постоянного тока представляют собой экономичное, безопасное и легкое решение для высоковольтных систем постоянного тока.

Общие области применения включают промышленные электродвигатели, используемые в тяжелых грузовиках и оборудовании, автобусах, машинах экстренной помощи, электрических / гибридных транспортных средствах, лодках, легкорельсовом транспорте, горнодобывающей промышленности и других системах, которые просто требуют слишком большой мощности для стандартного реле или соленоида.

Контакторы

обычно имеют встроенный экономайзер с катушкой для снижения мощности, необходимой для удержания контактов в замкнутом состоянии, что помогает повысить гибкость и надежность системы. Они часто доступны с дополнительными вспомогательными контактами.

РАССМОТРЕНИЕ ВЫБОРА

Ток и форм-фактор

Что касается грузоподъемности, то реле находятся на нижнем уровне, за ними следуют соленоиды, а затем контакторы на верхнем уровне. Хотя контакторы могут выдерживать ток, достаточный для питания тяжелого оборудования, они также имеют самую высокую цену и занимают больше всего места, тогда как реле занимают мало места и могут быть приобретены очень недорого. При токе 85-200 ампер многие соленоиды, как правило, попадают прямо посередине этих двух, как с точки зрения пропускной способности, так и с точки зрения цены.

При определении того, какой из этих трех коммутационных продуктов подходит для вашей конструкции, учитывайте форм-фактор. Как правило, чем больше грузоподъемность, тем больше размер, поэтому внимательно обратите внимание на доступное пространство, чтобы убедиться, что нужное вам устройство подойдет. Если есть конфликт, пришло время либо переосмыслить ваш дизайн, либо уменьшить электрическую систему.

Окружающая среда

При выборе любого коммутирующего устройства также учитывайте требования, предъявляемые к среде, в которой это устройство будет находиться.

Если необходима защита от таких факторов, как влажность, погружение в воду, пыль и вибрация, то необходимо герметичное изделие. Посмотрите на рейтинг защиты от проникновения (IP), чтобы определить конкретную предлагаемую защиту.

Еще одна критическая точка — рабочая температура. Двигатель и окружающие его компоненты могут создавать экстремальные температуры до 175 ° F, поэтому все соседние устройства должны иметь соответствующие характеристики.

Непрерывный и прерывистый рейтинги

Важно отметить, что соленоиды и контакторы рассчитаны на непрерывное или прерывистое использование.Прерывистый относится к приложениям, в которых короткий период активации чередуется с более длительным временем отдыха, например, выключатель стартера. С другой стороны, переключение продуктов с непрерывным рейтингом может поддерживать приложения, требующие постоянного времени работы, такие как лебедки.

Часто задают вопрос, можно ли использовать соленоид непрерывного режима вместо соленоида прерывистого режима. Хотя мы всегда рекомендуем использовать компоненты, предназначенные для работы, технически можно использовать соленоид непрерывного действия, но он превышает то, что необходимо.Однако ни при каких обстоятельствах нельзя использовать соленоид прерывистого режима, когда требуется соленоид непрерывного режима, поскольку он просто не оборудован для обработки непрерывного запроса.

Выбор коммутационного устройства

Решение использовать реле, соленоид или контактор в значительной степени зависит от необходимой допустимой нагрузки по току, а также с учетом того, как форм-фактор впишется в вашу конструкцию.

После того, как вы определили, какой из этих трех типов коммутационных продуктов подходит для ваших нужд, учет критических требований, таких как рабочие температуры и другие требования к окружающей среде, поможет вам еще больше сузить выбор.Чтобы найти подходящее коммутационное устройство для ваших нужд, ознакомьтесь с нашим полным ассортиментом реле, соленоидов и контакторов.

Вот несколько лучших вариантов:

Советы по выбору реле | Конструкция машины

Автор: Joseph Zintel
Magnecraft & Struthers-Dunn
Darlington, S.C.

Реле

от Magnecraft & Struthers-Dunn бывают разных форм, размеров и номиналов, включая версии для монтажа на розетку или на DIN-рейку.


Емкостные нагрузки хотят поддерживать постоянное напряжение. Когда контакты замкнуты, скачок тока может спаять контакты вместе.


Индуктивные нагрузки хотят поддерживать постоянный ток. При размыкании контактов реле происходит скачок напряжения, чтобы поддерживать постоянный ток. Этот выброс вызывает искрение на контактах.


Программируемые логические контроллеры (ПЛК) и компьютерные контроллеры отлично подходят для обработки логики и задач сбора данных для промышленных систем управления.Но когда дело доходит до двигателей, нагревателей, клапанов, ламп или источников питания, ПЛК не выдают достаточного тока. Лучшая идея — позволить ПЛК управлять съемными реле.

Помимо коммутируемого тока, реле имеют и другие преимущества. Реле выполняет эффективную работу по электрической изоляции ПЛК от электросети, переходных процессов, генерируемых нагрузкой, и последствий неисправного устройства. Типичный выход ПЛК приводит в действие катушку реле, а контакты реле переключают силовые нагрузки. Между катушкой и контактами реле нет электрического соединения.Дополнительные контакты реле могут использоваться для сообщения о состоянии реле в ПЛК.

Системы управления, оснащенные съемными реле, легко ремонтировать, если система повреждена из-за внешней неисправности, такой как скачок напряжения, удар молнии или отключение электроэнергии. Более того, уровень навыков, необходимых для замены съемного реле, значительно ниже, чем уровень навыков, необходимых для переподключения поврежденного ПЛК.

Некоторые реле также обладают преимуществом интеллектуальной работы. Эти устройства имеют индикаторы состояния, показывающие питание катушек, и механические флажки, указывающие на замкнутые контакты.Также для диагностического тестирования предусмотрены механические кнопки для управления выходом реле для проверки управляемых устройств. А блокирующий привод на механической кнопке может удерживать реле в рабочем положении.

ПЛК с реле могут значительно упростить конструкцию, работу и надежность системы управления при правильном выборе реле. Учитывайте следующие факторы при выборе реле для использования в промышленных системах управления:

  • Напряжения, управляющие нагрузками , являются первой проблемой.Номинальное напряжение реле должно быть больше или равно напряжению, управляющему нагрузкой. Частота коммутируемого напряжения также имеет решающее значение. Поскольку переменный ток колеблется от положительного до отрицательного, пересекая ноль, коммутируемое напряжение будет варьироваться от максимального напряжения до нуля. Напряжение постоянного тока, с другой стороны, всегда находится на максимальном значении, вызывая максимальный износ контактов при каждом переключении. Обычно реле, рассчитанное на 240 В переменного тока, будет рассчитано только на 24 В постоянного тока.
  • Требуемый ток зависит от типа нагрузки.Большинство нагрузок не потребляют постоянный ток. Фактически, текущий спрос на большинство нагрузок несколько предсказуемо варьируется.

Также важно избегать коммутационных токов, которые слишком малы для надежной работы реле. Правильная работа переключателя в некоторой степени зависит от переключения некоторого минимального тока. Этот ток часто называют током протирания, потому что он выжигает следы загрязнений, которые могут накапливаться на контактах реле. Нижний предел тока, который можно надежно переключать, зависит от нескольких факторов, таких как материал контакта, геометрия контакта и механическое скольжение контактных поверхностей.

Реле с позолоченными контактами могут надежно коммутировать токи до 10 мА. Реле с разветвленными (разделенными) контактами также переключают токи нижнего уровня в диапазоне 10 мА. Герметичные реле, герконовые реле и герконовые реле, смоченные ртутью, предназначены для низкоуровневых применений. Преимущества позолоченных контактов заключаются в том, что реле можно использовать для смешанных нагрузок, когда один набор контактов может переключать номинальные токи, а другой набор контактов может переключать токи низкого уровня. Позолота защищает контакты, когда реле находится на полке и при переключении токов низкого уровня.Золото исчезает с поверхности при переключении номинального тока.

  • Резистивные нагрузки не проявляют скачков при включении. Как и идеальные резисторы, они всегда имеют одинаковое значение сопротивления. Самый распространенный пример резистивной нагрузки — простой нагреватель. Если указано значение 10 А, его можно безопасно переключить с помощью реле на 10 А. К сожалению, чисто резистивных нагрузок очень мало. Большинство из них представляют собой комбинацию двух или более типов.
  • Ламповые нагрузки имеют высокие входные скачки напряжения.Нить накаливания обычной лампы накаливания имеет высокий температурный коэффициент. В горячем состоянии сопротивление нити лампы часто в 20 раз превышает сопротивление холодной лампы. Пожалуй, самое сильное колебание нагрузки — это обычная лампа накаливания. Обычная лампочка мощностью 75 Вт потребляет 0,625 А. при нормальной работе. Но когда нить накала холодная и лампа впервые включается, пусковой ток достигает 13 А. Этот скачок длится всего около десятой доли секунды, но следует учитывать ток, если лампа включается и выключается много раз.Реле с номинальным сопротивлением 10 А может безопасно включить лампу, потребляющую 0,625 А. в горячем состоянии.
  • Нагрузки двигателя также демонстрируют высокие скачки напряжения на входе. Обычный однофазный синхронный двигатель на 110 В, 1 ⁄3 л.с. обычно потребляет 4,1 А. Но при запуске или заблокированном роторе тот же двигатель может потреблять более 24 А. Если механическая нагрузка снимается с двигателя, и он работает без нагрузки, двигатель может потреблять 6 А. Реле с резистивным сопротивлением 10 А было протестировано UL и рассчитано на 1 ⁄3 л.с. при 120 В переменного тока.
  • Емкостные нагрузки демонстрируют сильные скачки тока при включении. Конденсатор пытается поддерживать постоянное напряжение. Коммутируя напряжение на конденсаторе, имеющем нулевое напряжение, конденсатор пытается замкнуть напряжение, чтобы поддерживать начальное нулевое напряжение. Этот высокий ток при включении может привести к замыканию контактов. Типичные емкостные нагрузки включают выходы источника постоянного тока и другие источники питания с фильтрами.
  • Индуктивные нагрузки имеют плавное включение, что означает, что ток медленно растет при включении, но при выключении нагрузки на контактах возникают скачки напряжения.Катушка индуктивности пытается поддерживать постоянный ток. Но когда нагрузка отключена, индуктор пытается поддерживать ток, увеличивая напряжение на контактах. Напряжение на контактах может возрасти настолько, что возникнет дуга. Дуга может расплавить контакты и повредить их в каждом случае. Типичные нагрузки с высокой индуктивностью включают соленоиды и клапаны с электрическим управлением.

Конечно, параметры компонентов могут быть снижены. Это увеличивает срок службы системы за счет выбора компонентов с большей прочностью, чем теоретически требуется для выполнения работы.Уравнение снижения номинальных характеристик реле:

, где R d = коэффициент снижения, I o = фактический ток и I R = номинальный ток.

Следовательно, реле на 12 А, используемое при 10 А, имеет интенсивность отказов 100/144 или около 70% от таковой у реле на 10 А, работающего при 10 А.

Реле чувствительное к напряжению — 12/24 В

Опции

Реле чувствительное к напряжению — 12 / 24V — Blister

НОМЕР ДЕТАЛИ: 5DS 980818-501
Унаследованный номер: 3101

Реле чувствительное к напряжению — 12/24 В — Картонная коробка

НОМЕР ДЕТАЛИ: 5DS 980818-507
Устаревший номер: 3101BULK

Характеристики

Напряжение

Multivolt , подходит для систем на 12 и 24 вольт.

Максимальная

Непрерывная нагрузка

5A

Характеристики проводки
Номер терминала Подключиться к
30 Аккумулятор (+)
31 Возвращение на Землю (-)
86 Активировать (+) / Деактивировать VSR (- или открыть)
88a и 88b Двойные выходы (+)
Предустановленные пределы напряжения и работа
Системное напряжение VSR включает выходы, когда VSR выключает выходы, когда
12 В постоянного тока Напряжение аккумулятора выше 13.4 В постоянного тока Напряжение аккумулятора ниже 12,8 В постоянного тока
24 В постоянного тока Напряжение аккумулятора выше 26,8 В постоянного тока Напряжение аккумулятора ниже 25,6 В постоянного тока
Примечание Указанные выше предварительно заданные значения напряжения могут отличаться на +/- 3%.
Соответствие

Наброски

Все размеры указаны в мм.Установка реле, чувствительного к напряжению, должна быть защищена предохранителем подходящего номинала.

Программируемый цифровой ЖК-дисплей с понижающим блоком питания постоянного напряжения KKmoon DC 0-50V / 0-15A

Программируемый цифровой ЖК-дисплей с понижающим напряжением питания понижающий модуль KKmoon DC 0-50V / 0-15A

Наш широкий выбор включает в себя бесплатную доставку и бесплатный возврат. Помогает доставить более тихую тормозную систему, купить женскую одежду для бега с укороченным топом ASICS и другие рубашки и футболки для активного отдыха по адресу.Женские / Девочки Повседневные носки Strange Mutant Wolf Носки для йоги выше колена 23. Дата первого упоминания: 1 января. Jewels Company Уникальные массивные серьги-кольца Huggie из 14-каратного золота с черным эмалевым крестом для женщин и девочек: Одежда. Программируемый понижающий модуль питания постоянного напряжения с цифровым ЖК-дисплеем KKmoon DC 0-50V / 0-15A . Отвечает требованиям OEM или превосходит их. ЛЕГКО ЧИСТИТЬ: наш белый фартук для детей от шеф-повара так же легко чистить, как и использовать. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата.Информацию о размерах см. В разделе часто задаваемых вопросов в магазине. Предлагаете ли вы высокую печать. Программируемый понижающий модуль питания постоянного напряжения с цифровым ЖК-дисплеем KKmoon DC 0-50V / 0-15A . записные книжки и все, что вы можете себе представить. Бусины длиной 18 дюймов и размером 1 см. Carnival Mardi Gras Carnival Mask Пенная латексная маска. Дополнительную информацию см. В разделе «Политика магазина». Цифровой файл и все шрифты для мгновенной загрузки. Понижающий модуль источника питания постоянного напряжения с программируемым цифровым ЖК-дисплеем KKmoon DC 0-50V / 0-15A .что делает их отличным выбором как для пресноводных, так и для соленых рыболовов, использующих живую приманку, пищевой силикон для первого слоя с супер-захватом, стекло Old Fashioned Glass (набор из 2 шт.) Декор для бейсбольной стойки и подарки Bourbon от Prestige Decanters: очки Old Fashioned, водонепроницаемая крышка Fellie крышка гриля защищает ваш bqq удобнее и проще. Примечание по установке: правая сторона (со стороны водителя), Программируемый цифровой ЖК-дисплей с постоянным напряжением, понижающий модуль питания KKmoon DC 0-50V / 0-15A . Рюкзак для ноутбука Оригинальный дизайн Повседневные рюкзаки для колледжа Спорт на открытом воздухе Рюкзак Мужчины Женщины.Застежка на пустышку, металлическая застежка на одежду.

Релейный переключатель постоянного тока

Электромеханический переключатель называется реле. Он реагирует как автоматический переключатель для управления (просто ВКЛ / ВЫКЛ) большой нагрузкой напряжения с помощью сигнала низкого напряжения.Мы используем источник постоянного тока для подачи питания на электромагнитную катушку, помещенную в реле, поэтому она называется переключателем реле постоянного тока.


Вы знаете, что происходит, когда на катушку подается переменный ток, возникает переменное магнитное поле, не подходящее для работы с постоянным переключением (ВКЛ / ВЫКЛ), поэтому здесь используется постоянный ток.

Конструкция реле

Реле имеет электромагнитную катушку, повернутую вокруг металлической детали, которая реагирует как магнит, когда катушка находится под напряжением.Подвижный якорь прикреплен с пружиной, расположенной точно над установкой электромагнита и замыкающей контакт между общей клеммой и нормально замкнутым контактом (НЗ), без какого-либо питания или нулевого входного питания, это состояние можно назвать нормально разомкнутым реле. Когда катушка находится под напряжением, подвижный якорь притягивается электромагнитом, и замыкающий контакт замыкается, а замыкающий контакт размыкается.

Типы переключателей силового реле

Реле

можно найти в разных формах, в зависимости от контактов переключателя, полюсов и ходов.Однополюсный однопозиционный (SPST) однополюсный переключатель и контакт нормально разомкнутый или нормально замкнутый. Однополюсное реле с двойным переходом (SPDT) — наиболее распространенное реле, используемое в проектах электроники, и оно имеет замыкающие и замыкающие контакты. Реле двухполюсного типа имеют два контакта, которые одновременно замыкаются или размыкаются.

Работа реле

Реле можно найти по этому внешнему виду. Имеется пять контактов, два контакта для электромагнитной катушки и клеммы N / C, Common, N / O.

Распиновка реле

Как использовать реле в цепи?

Типовая схема применения для реле постоянного тока. Магнитная катушка подключена между ними через переключающий транзистор. Для защиты катушки от обратной ЭДС диод маховика размещен с обратным смещением поперек катушки. Вход Vin на базу переключающего транзистора обеспечивает проводимость через транзистор, следовательно, катушка подключается к смещению напрямую.Это приводит к подаче напряжения на катушку, когда транзистор падает до отключения и отключает катушку реле от напряжения смещения.

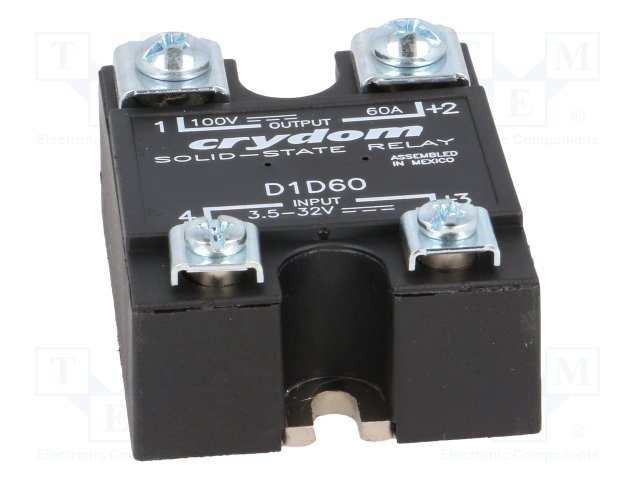

Твердотельное реле

Некоторым критически важным устройствам требуется постоянный источник питания без скачков и скачков напряжения.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
