Подключение реле Aqara к проходным переключателям

В статье будем рассматривать варианты подключения реле Aqara без нейтрали к проходным выключателям. Есть несколько вариантов подключения, которые мы с вами и рассмотрим.

У вас в доме установлены обыкновенные проходные выключатели, и вы не знаете, как автоматизировать данное освещение? Давайте рассмотрим несколько вариантов с помощью подключения реле Aqara Single Switch Module T1 (без нейтрали).

Вот так выглядит стандартная схема проходных выключателей:

По фазе подаётся электрический ток, проходные переключатели разрывают или замыкают цепь. Всё просто, пока не встаёт вопрос автоматизации всего этого хозяйства. Переходим к вариантам реализации автоматизации.

В первом варианте требуются минимальные доработки, но надо подводить вторую фазу. Во втором варианте нужно провести небольшие доработки, но не нужно подводить вторую фазу. Выбирайте тот вариант, который подходит для вас.

Вариант №1

Данный вариант требует подведения второй фазы к реле Aqara. Подведение второй фазы может потребовать переделывания проводки со всеми вытекающими последствиями. Однако, если у вас есть возможность подвести вторую фазу к реле без ремонта и переделок, то воспользуйтесь этим вариантом, так как он наиболее правильный и наименее финансово затратный. В противном случае ваш вариант №2.

Схема подключения:

В данном случае нам необходимо поставить реле недалеко от лампочки в разрыв цепи. Это означает, что нам нужно сделать следующее:

1. Провод подводящий фазу к лампочке «разорвать».
2. Подключить провод, идущий от последнего проходного выключателя к разъёму реле S0.
3. Подключить второй конец «разорванного» провода идущего к лампочке к разъёму реле L1.
4. Подвести вторую фазу и подключить её к разъёму реле L.

Вариант №2

Если у вас нет возможности подведения второй фазы к реле, то вам поможет данный вариант. Он потребует небольшой доработки и замены приборов нашей цепи.

Схема подключения:

В данном случае нам необходимо реле поместить в один из подрозетников вместе с выключателем. «Провод 1» и «Провод 2» — это условные обозначения, для удобства понимания. Вы для себя именуйте провода, как хотите, чтобы удобнее было вам подключать.

Нам нужно сделать следующее:

1. «Провод 1» отключить от обоих переключателей. Он навсегда останется не запитан.
2. В одном из подрозетников отключить все провода от проходного переключателя и соединить входящую фазу с проводом «Провод 2». Переключатель останется навсегда отключён. Вместо него используйте беспроводной выключатель Aqara или беспроводную кнопку Aqara, которые можете разместить где угодно.
3. Второй переключатель замените на обычный не проходной выключатель и в подрозетник с ним поместите реле. Как это делается описано мной в статье Подключение реле Aqara Single Switch Module T1 к выключателю. Или поставьте обычный одноклавишный выключатель от Aqara (он дороже реле).

Теперь подключите реле Aqara к умному дому и всё будет работать.

aqara, умный дом

Ещё публикации из этой рубрики:

Как подключить промежуточное реле

• Главная

войти в систему

Добро пожаловат!Войдите в свой аккаунт

Ваше имя пользователя

Ваш пароль

Вы забыли свой пароль?

восстановление пароля

Восстановите свой пароль

Ваш адрес электронной почты

Содержание

• 1 Назначение промежуточного реле
• 2 Классификация
• 3 Как подключить промежуточное реле

Промежуточное реле – это вспомогательный элемент в электрической цепи. Реле используется для управления коммутацией электроцепей с высоким значением напряжения и тока. Они отличаются надежностью и компактностью, что позволяет их использовать в самых разных сферах. Такие коммутаторы применяются в приборах для автоматизации управления промышленным оборудованием.

Назначение промежуточного реле

Многофункциональность этого коммутатора обеспечивает возможность его применения в автоматизированных, регулировочных и защитных схемах. Промежуточное реле применяется при потребности в синхронном размыкании или замыкании автономных электрических схем, а также в виде регулятора реле с большей мощностью. Он обеспечивает коммутацию электроцепи с высоким напряжением. Допускается применение этой детали и для создания искусственной задержки работы коммутатора защиты.

Классификация

Подобные коммутаторы принято классифицировать по:

• Типу переключения. Существуют минимальные или максимальные. Минимальные контакторы нужны для понижения показателей до требуемого порога, максимальные – для повышения значений до необходимого уровня.
• Назначению. По этому параметру, коммутаторы делятся на комбинированные, логические и измерительные. Комбинированные коммутаторы соединяют несколько реле, чтобы решить поставленную задачу. Логические контакторы нужны для работы с идентичными показателями в дискретных электроцепях. Измерительные контакторы применяются для регулировки интервалов значений.
• Способу управления. Устройства делятся на реле прямого и косвенного воздействия. В прямых коммутаторах контакты подключают нагрузку. В косвенных контакторах для подключения используются электроцепи вторичных элементов.

Как подключить промежуточное реле

Многие промежуточные контакторы адаптированы к обычным условиям установки. После завершения монтажных работ коммутатор подключается в электросхему системы.

На первом этапе подключения выполняется проверка работоспособности коммутатора. Для этого надо подключить контакты катушки к источнику питания. Если реле работает, то возникнет характерный щелчок.

Стандартная схема подключения выглядит так:

• Нейтральный кабель подключается прямо к контактам катушки.
• Подключение фазы происходит через «Стоп». Эта кнопка размыкает электроцепь.
• Включение кнопки «Пуск». Подключение второго контакта к фазе.
• Подачи напряжения к замкнутым контактам.

Такая схема гарантирует стабильную подачу напряжения. При этом контакты остаются замкнутыми. Отключение возможно при разрыве электроцепи путем нажатия «Стоп».

Остается добавить, что подключение этого тип контактора актуально для схем управления технологическим промышленным оборудованием.

Как подключить промежуточное реле

0.00 (0%) votes

Предыдущая статьяТрюфельные конфеты, печенье без молока и другие сладости в интернет-магазине Озон

Следующая статьяЛента крепежная ft htm: характеристики, сферы применения

Как подключить реле в цепи: Типы реле и их использование | Блог Advanced PCB Design



Эстафеты — обычное дело в нашем доме. Нет, это не та эстафета, где настоящий спортсмен бежит очень быстро и передает эстафету следующему очень быстрому спортсмену. Вместо этого наши эстафеты имеют немного другой формат и происходят почти ежедневно.

«Я не хочу мыть посудомоечную машину! Ее очередь накрывать на стол. Я променяю уборку пылесосом на кормление кота». Мы никогда не знаем, кто выиграет эти эстафеты, но наблюдать за передачей просто потрясающе.

При проектировании печатных плат мы никогда не отказываемся от возможности выполнить задание. Сегодня мы рассмотрим реле и, более конкретно, как подключить реле в цепь.

Назад к основам: реле цепи

Реле варьируются от электромагнитных и герконовых до полупроводниковых, гибридных и тепловых реле. Стандартное электромагнитное реле переменного или постоянного тока состоит из электромагнита, который получает электрический сигнал и преобразует его в механическое действие переключателя, который размыкает и замыкает цепь.

Герконовое реле состоит из пары магнитных полос (герконов), запаянных в стеклянную трубку. Приложение магнитного поля к катушке заставляет язычки действовать как исполнительный механизм и контактный нож во время переключения.

Любое повышение температуры окружающей среды выше предела вызывает переключение контактов теплового реле из одного положения в другое, поскольку оно защищает двигатель или другое устройство от состояния перегрузки. В отличие от электромагнитных, герконовых и тепловых реле твердотельные реле не имеют движущихся частей. Различные типы твердотельных реле включают реле с герконовой связью, реле с трансформаторной связью и реле с оптической связью. Гибридные реле сочетают электромагнитные реле с электронными компонентами.

Реле применяются в бытовой электронике, промышленном оборудовании, панелях управления, медицинском и научном оборудовании, коммуникационном оборудовании и транспорте. Потребительские устройства, начиная от сотовых телефонов и заканчивая печами и кухонными плитами, включают реле как часть схемы управления. В автомобильной промышленности реле управляют дверями, автоматическими тормозными системами, гидроусилителем руля, электрическими стеклоподъемниками и люком в крыше. Конвейерные ленты, лифты и подъемники также зависят от реле.

Мы можем классифицировать реле по контактам, типу монтажа, конструкции или функции. В зависимости от приложения реле могут либо использовать контакты, либо не иметь контактов. Например, формы контактов для электромагнитных реле включают однополюсные однопозиционные, двухполюсные однопозиционные и двухполюсные двухпозиционные реле.



Электромагнитное реле в работе



Для некоторых типов плат могут потребоваться реле дискретного монтажа или реле поверхностного монтажа. Что касается конструкции, в некоторых приложениях могут использоваться герметичные реле, в то время как в других требуются реле защиты от потока. Односторонние реле включаются или выключаются после получения входного сигнала.

Напротив, фиксирующие реле остаются включенными или выключенными после получения входного сигнала.

Электромеханические и герконовые реле

Электромеханические и герконовые реле, используемые для переключения резистивных и индуктивных нагрузок для управления питанием систем управления. Реле монтируются непосредственно на печатную плату и подходят для компактного стандартного блока реле. Электромеханическое реле на печатной плате включает в себя катушку, якорь и контакты. Подача питания на катушку формирует магнитное поле, которое заставляет якорь двигаться, а контакты размыкаются или замыкаются. Электромеханические реле имеют отличные характеристики контактов и широкий диапазон форм, посадок и функций для различных приложений.

Герконовые реле состоят из катушки, намотанной на герметичную стеклянную трубку, содержащую герконы и контакты. Подача питания на катушку герконового реле формирует магнитное поле, которое заставляет язычки двигаться и замыкать контакты.

Учитывая тип конструкции, герконовые реле имеют длительный механический и электрический срок службы и быстрое время переключения в диапазоне от 0,45 до 1,00 мкс.

Твердотельные реле для монтажа на печатной плате

Коммерческие и промышленные приложения, такие как профессиональное пищевое оборудование, медицинское оборудование и системы возобновляемой энергии, требуют устройств с меньшими габаритами и часто требуют реле, сконструированных в корпусах с одним или двумя входами. -линейные пакеты (DIP). Твердотельные реле (ТТР) обладают такими преимуществами, как длительный ожидаемый срок службы, отсутствие дребезга или дугообразования контактов, возможность перехода через ноль, низкое энергопотребление и высокая устойчивость к ударам и вибрации. Кроме того, твердотельные реле SIP и DIP для монтажа на печатной плате обеспечивают экономию места и имеют особые требования к питанию.

Решение о подключении реле к печатной плате зависит от условий эксплуатации, конструкции и типа монтажа. Условия, в том числе ток нагрузки, импульсный ток, воздушный поток и температура окружающей среды, влияют на размер и расстояние между твердотельными реле. Твердотельное реле, монтируемое на печатной плате, которое пропускает ток нагрузки пять ампер и рассеивает примерно пять ватт мощности, требует дополнительного расстояния из-за необходимости отвода тепла. Без разделения на 30 мил и более тепло от одного твердотельного реле влияет на работу второго твердотельного реле.

Негерметизированные, герметизированные реле и реле защиты от флюса

При монтаже электромагнитных реле на печатную плату проверьте, является ли реле негерметизированным, герметизированным или реле защиты от флюса. Поскольку в негерметизированном реле отсутствует какая-либо защита от проникновения флюса или чистящих растворителей во внутренний механизм, реле требуют ручной пайки и не выдерживают очистки погружением. При монтаже негерметизированного реле отделите клеммы от поверхности печатной платы и расположите контакты подальше от основания.

Герметичные реле предотвращают проникновение флюса и чистящих растворителей в корпус реле. Как и в случае герметичных реле, конструкция реле защиты от флюса предотвращает попадание флюса в корпус реле. Реле защиты от флюса наносят припой непосредственно на печатную плату и не выдерживают очистки погружением.

Штыревые клеммы реле

Еще один шаг для подключения реле к печатной плате охватывает штыревые клеммы и конфигурацию реле. Стандартный подход, показанный в таблице, идентифицирует клеммы электромагнитных реле.

Терминал	Описание терминала
_КАТУШКА	Один конец катушки – напряжение подключается к клемме для подачи питания на катушку
КАТУШКА	Один конец катушки – напряжение подключается к клемме для подачи питания на катушку
НЕТ – нормально открытый	Подключается к устройству, на которое подается питание от реле, когда на катушку подается достаточное напряжение для подачи питания. Устройство остается выключенным, когда на реле не подается питание, и включается, когда реле получает питание.
НЗ – нормально закрытый	Терминал подключается к устройству для питания, когда реле не получает питание. Устройство остается включенным, когда на реле не подается питание, и выключается, когда реле получает питание.



Герконовое реле имеет положительную и отрицательную клеммы. Твердотельные реле имеют входные клеммы, клеммы нагрузки и выходную клемму. Тепловые реле, включенные последовательно с двигателем, имеют две клеммы.

Требования к конструкции печатной платы для электромагнитных реле

Спрос на компактные устройства подтолкнул к разработке электромагнитных реле меньшего размера, которые припаиваются непосредственно к печатной плате. Даже при наличии реле меньшего размера физический процесс монтажа реле требует внимания к пайке, нагреву и промывке. Если внутренний механизм электромагнитного реле деформируется, реле не будет работать должным образом. Производители рекомендуют для монтажа реле стеклоэпоксидные или бумажно-эпоксидные материалы для печатных плат и толщину 1,6 миллиметра. Реле на печатных платах требуют стандартной толщины проводника 35 мкм и 70 мкм.



Знание того, как работают реле, может сильно повлиять на возможность их использования. При проектировании печатной платы размещайте реле подальше от трансформаторов, полупроводников и других устройств, выделяющих тепло. Механическая конструкция продукта также должна защищать реле от ударов или вибрации. Установите реле таким образом, чтобы любой удар или вибрация распространялись под прямым углом к ​​направлению работы якоря реле.

Набор инструментов для проектирования Cadence может превратить любую компоновку или аналитическую функцию, необходимую для проектирования вашей схемы, в простой процесс. Allegro PCB Designer от Cadence, безусловно, может предоставить вам все необходимые функции и инструменты для любого уровня проектирования.

Если вы хотите узнать больше о том, какое решение у Cadence есть для вас, обратитесь к нам и нашей команде экспертов.

Решения Cadence PCB — это комплексный инструмент для проектирования от начала до конца, позволяющий быстро и эффективно создавать продукты. Cadence позволяет пользователям точно сократить циклы проектирования и передать их в производство с помощью современного отраслевого стандарта IPC-2581.

Подпишитесь на LinkedIn Посетите вебсайт Больше контента от Cadence PCB Solutions

УЧИТЬ БОЛЬШЕ

Каковы лучшие советы по подключению реле? (с картинками)

`;

Пол Рид

Дата последнего изменения: 03 января 2023 г.

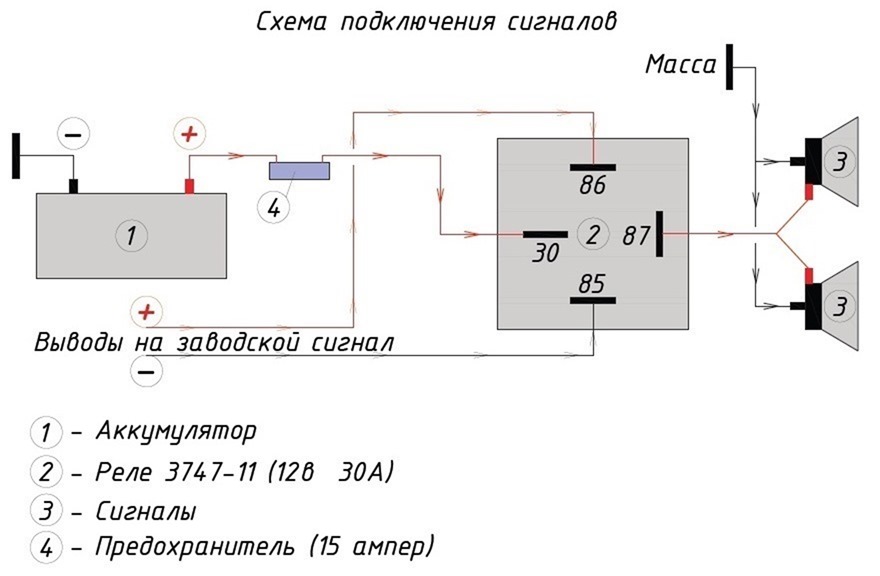

Реле — это электронные переключатели, используемые для питания аксессуаров или электрических систем в транспортных средствах. Реле может быть твердотельной интегральной схемой без движущихся частей, но даже в 21 веке многие из них представляют собой надежные и недорогие механические переключатели. Они обеспечивают питание многих систем без необходимости прокладки сверхмощной проводки по всему автомобилю, что снижает стоимость и вес. Проводку реле можно улучшить, выбрав хорошие места для их размещения и обеспечив соответствующий размер проводки для питания, необходимого для аксессуаров.

Провод, снятый с положительной клеммы аккумуляторной батареи, должен быть подключен непосредственно к штырьку реле, используя кратчайший необходимый отрезок провода.

Типичное реле выглядит как небольшая коробка, примерно 1 дюйм (2,5 см) с каждой стороны, с четырьмя разъемами или контактами внизу. Релейная проводка часто устанавливается в монтажных блоках, где реле вставляется в разъемы, соответствующие форме контактов, а провода от разъемов подключаются к системам автомобиля. Это позволяет легко заменить часть, если она выходит из строя, отключив ее и подключив новую.

Когда ключ поворачивается в замке зажигания автомобиля, ток активирует переключатель внутри главного реле, и энергия от аккумулятора поступает в автомобиль через проводку реле.

Четыре контакта в нижней части реле часто пронумерованы, и каждый из них подключен к отдельному проводу. Один подключается к земле автомобиля, которая возвращает любую неиспользованную мощность аккумулятору. Один контакт подключен к выключателю, например ключу зажигания, который активирует реле. Два других — это подключения к аккумулятору и от реле к системам или аксессуарам автомобиля.

Когда водители поворачивают ключ, чтобы завести свой автомобиль или грузовик, от замка зажигания посылается сигнал, но проводка может быть довольно тонкой. Это возможно благодаря тому, что главное силовое реле, обеспечивающее питанием весь автомобиль, расположено в моторном отсеке рядом с аккумуляторной батареей. Провод от аккумулятора к реле может быть довольно толстым, чтобы обеспечить все электрические нужды, но провод от ключа зажигания может быть тонким, потому что его единственная цель — подавать небольшой электрический ток. Когда ключ поворачивается, ток активирует переключатель внутри реле, и энергия от аккумулятора поступает в автомобиль через проводку реле.

Установка проводки реле не представляет сложности, но некоторые советы могут облегчить эту работу. Размещение важно, поэтому длинная проводка сведена к минимуму, как для экономии денег, так и для снижения потерь мощности. Провод, снятый с положительной клеммы аккумуляторной батареи, должен быть подключен непосредственно к штырьку реле, а другой — к аксессуару с использованием самого короткого необходимого провода. Это может привести к тому, что реле окажется ближе к аккумулятору или рядом с аксессуаром, в зависимости от автомобиля.

Выключатель, управляющий реле, может быть установлен в любом месте автомобиля, при этом проводка должна питаться от существующего источника питания или другого вспомогательного провода питания.
