для чего применяется, принцип работы

Эксплуатация многих видов промышленного оборудования, работающего от электрической сети, связана с определенной опасностью как для оператора, так и для самой электроустановки. В случае возникновения нештатной ситуации (например, перегрузка электрической цепи) может произойти самопроизвольное включение, заклинивание рабочего органа, пробой на корпусе, что чревато получением травмы или повреждением механизмов. Такое оборудование, к которому относится практически любая современная промышленная аппаратура, в обязательном порядке оснащают системой защиты, обеспечивающей аварийное отключение от электроснабжения и, соответственно, блокировку исполнительного устройства. Основным элементом системы является реле безопасности.

Принцип работы оборудования

Основными элементами реле безопасности являются электронные блоки, разработанные на основе статистики аварийности. Принцип работы прибора состоит в том, что при возникновении неисправности включение силовых сетей становится невозможным. Запитывание силовых элементов пресса, станка, гидравлических ножниц, другого подобного оборудования происходит через несколько (2, 3 или 4) последовательно соединенных между собой контакторов. При возникновении неполадки контакторы мгновенно разрывают цепь, предотвращая аварийную ситуацию. До тех пор, пока неисправность не будет устранена, контакторы не придут в исходное положение, и подключить агрегат будет невозможно. Реле может защищать как всю систему, так и отдельные ее компоненты.

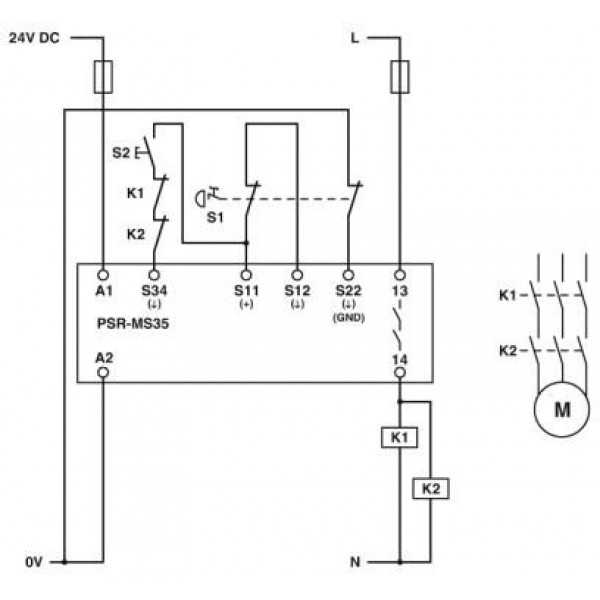

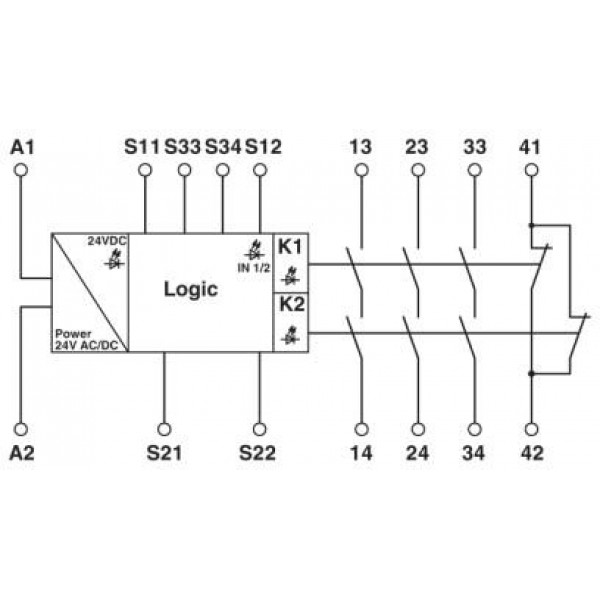

Внутренняя схема безопасности, как правило, включает в себя два реле – K1 и K2. К их контактным зажимам подключаются силовые контакторы. Схема подключения бывает одно- или двухступенчатой. В первом случае оператору, при замкнутой аварийной цепи, нужно нажать на кнопку «Пуск» (на некоторых машинах она обозначается знаком «Сброс» или «Reset»). Кнопок может быть две – нажимать можно на любую. Но внутренние реле (K1 и K2) включатся только тогда, когда линейный контактор находится в отключенном состоянии. Этим гарантируется защита от неисправности контактора (например, в случае его залипания), так как через него подается питание на силовую цепь.

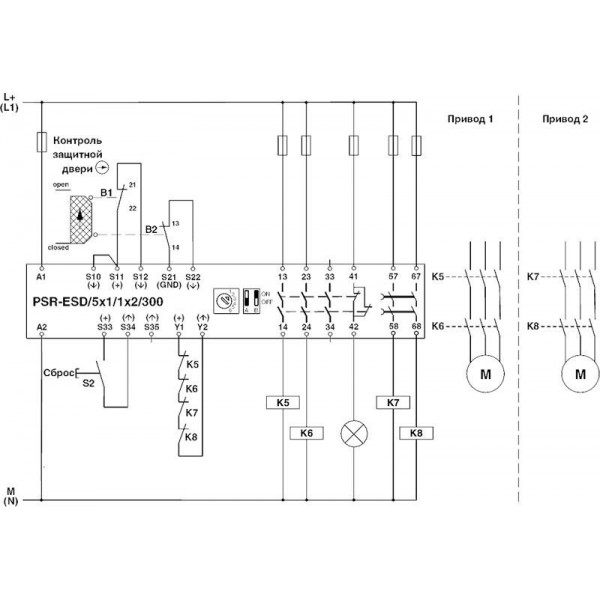

Двухступенчатая схема подключения обеспечивает намного большую безопасность, поэтому ее, как правило, применяют в технологическом оборудовании повышенной опасности, например, на перерабатывающих линиях. Защита реализуется с помощью двух модулей, объединяющих разные цепи. Если в одном из модулей возникнет неполадка, питание на другое устройство не поступит, и запуск линии окажется невозможным.

Основные виды и функции

Наибольшее распространение получили электрические реле безопасности с электронными и вспомогательными цепями деблокировки. Надежность отказобезопасности обеспечивается путем дублирования ключевых компонентов силового контура. Таким образом, в случае отказа одного компонента общая безопасность системы не пострадает.

Наряду с кнопкой «Аварийная остановка» данная разновидность отключающих устройств обеспечивает безопасную работу промышленного оборудования. Наряду с основным назначением система безопасности выполняет ряд других функций, среди которых:

• наблюдение за работоспособностью датчиков;
• отслеживание простоя приводов;
• определение неисправностей внутренних цепей отключения;
• создание световой завесы (контроль границ безопасности).

Реле безопасности размещаются в компактном корпусе и устанавливаются в коммутационном шкафу. При выборе того или иного вида устройства учитывают ряд параметров, таких как:

• напряжение и сила тока, обеспечивающие работу механизмов в рабочем режиме;
• число контактов;
• число и тип зажимов (клемм).

Количество функций, выполняемых реле безопасности, зависит от мощности управляющего микропроцессора. Чем она больше, тем богаче функционал устройства.

Подключение и эксплуатация

Реле, имеющее желтую переднюю панель, укомплектовано съемными клеммами, что упрощает монтаж прибора в коммутационный шкаф. Чем длиннее провода датчиков, тем больше вариантов подключения к защищаемым электротехническим устройствам.

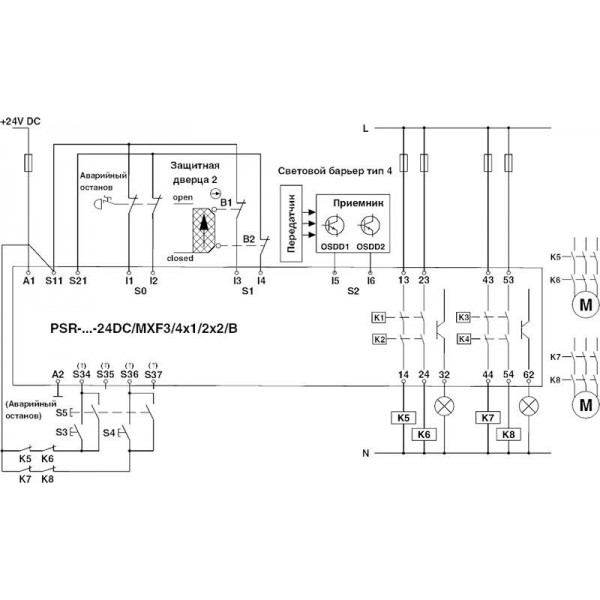

У модульных реле набор блоков может быть стандартным или расширенным, что позволяет не только осуществлять контроль над типовыми кнопками аварийной остановки, но и выполнять иные функции. В частности, к такой функции относится световая завеса безопасности, при помощи которой обеспечивается отключение электроустановки (станка) в случае несанкционированного (непреднамеренного) проникновения человека в опасную зону. Другой пример: реле не позволит оператору запустить оборудование с высоким риском травматизма только одной рукой.

Преимущества и недостатки

Как видим, реле безопасности, помимо своего основного назначения – предотвращение производственного травматизма и недопущение повреждения оборудования – выполняет и другие полезные функции. Среди них достаточно упомянуть выявление неполадок в питающей сети и пультов управления, контроль работы датчиков и затворов безопасности.

То есть, прибор не только отключает оборудование при возникновении аварийной ситуации, но и не позволяет запустить его до устранения неисправности.

Предприятия, решившие установить у себя реле безопасности, получают возможность оградить персонал от травматизма и минимизировать риск выхода из строя дорогостоящего оборудования. К достоинствам таких приборов относятся:

• Простой монтаж и настройка, будь то моноблок или соединенные между собой модули. Это дает возможность не прерывать производственный процесс на долгое время.
• Повышенная надежность по сравнению с другими системами со сложным программным обеспечением. Выставленные настройки остаются неизменными на протяжении всего периода эксплуатации. Главное – правильно выбрать параметры и соблюдать условия использования.
• Безопасное проведение ремонтных работ: пока настройки не сброшены, случайный пуск электроустановки невозможен.
• Быстрая замена реле или отдельных модулей без необходимости прокладки новых коммуникационных линий.
• Устойчивость к экстремальным условиям работы (высоким температурам, вибрационным нагрузкам и др.), что позволяет устанавливать прибор практически в любом помещении.
• Яркое оформление и специальная маркировка (желтый цвет, предупреждающие символы и надписи), благодаря чему реле трудно спутать с другими техническими устройствами.

Из минусов можно отметить лишь дополнительные затраты и хлопоты на закупку и монтаж. Но они покажутся малыми по сравнению с величиной ущерба, который может быть нанесен несоблюдением обязательных требований по охране труда или пренебрежением к сохранности оборудования. По этой причине оснащение крупного предприятия реле безопасности стало нормой.

Реле безопасности

Реле безопасности впервые появились еще в 80-х годах прошлого века и с тех пор они стали важными составляющими при создании систем промышленной безопасности.

В первую очередь, они были призваны обеспечить защиту персонала, в системах
с повышенными требованиями к безопасности, в случае различных аварийных ситуаций, а также предотвратить возможность повреждения оборудования. Осуществляя функцию контроля цепей безопасности, они обеспечивают аварийное отключение оборудования в случае неисправности одного из элементов и при этом дальнейшая работа становится невозможной до устранения аварии.

Благодаря реле безопасности, можно легко обеспечить мониторинг кнопок аварийного останова, завес, световых барьеров, положения защитных дверей. Поэтому они широко применяются в различных станках, производственных линиях и другом оборудовании, где существует риск возникновения опасных для человека ситуаций.

Причиной появления данного типа реле было стремление максимально снизить риск угрозы для человека и оборудования, так как применяемые средства безопасности, такие как кнопки аварийного останова, блокирующие контакты, уже не соответствовали в должной мере требованиям, которые стали предъявляться к системам безопасности. Поэтому компанией Pilz в 1987 г. и было разработано первое реле безопасности, призванное обеспечить качественно новый уровень безопасности.

Вслед за Pilz и другие компании, производители промышленного оборудования, такие как Sick, Omron, Siemens, Schneider, Phoenix Contact, стали выпускать реле подобного типа.

Применение реле безопасности регламентируется стандартами ISO 13849-1, ГОСТ Р МЭК 62061-2015 и 60204-1-2007, в которых указаны требования и рекомендации, предъявляемые при проектировании и интеграции, относящихся к обеспечению безопасности, электрических, электронных и программируемых систем управления. Они описывают целый ряд функций обеспечения безопасности для всех устройств, которые вовлечены в их исполнение.

Функции обеспечения безопасности состоят, как правило, из нескольких этапов – регистрации события, оценки и реагирования на событие.

Регистрация распознает угрозу аварийной ситуации, оценка отвечает за распознавание требований безопасности и безопасное начало реагирования, ну и реагирование отвечает непосредственно за реакцию на событие.

Основные функции реле безопасности

К основным функциям, которые обеспечивают реле безопасности, можно отнести контроль входных сигналов датчиков и контроль их подключения, контроль работы устройств цепей отключения, самотестирование, отказобезопасное отключение при обнаружении неисправности цепей.

Отказобезопасность в данном случае обеспечивается дублированием ключевых элементов силовой части, чтобы отказ одного элемента не уменьшил общую безопасность системы в целом.

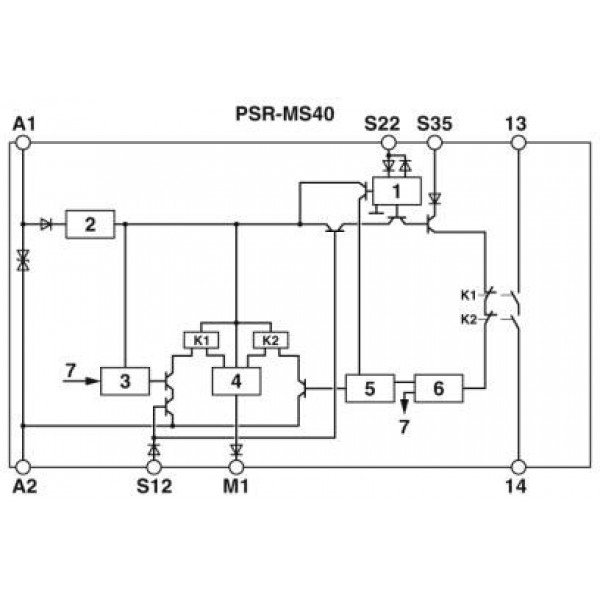

Принцип работы реле безопасности

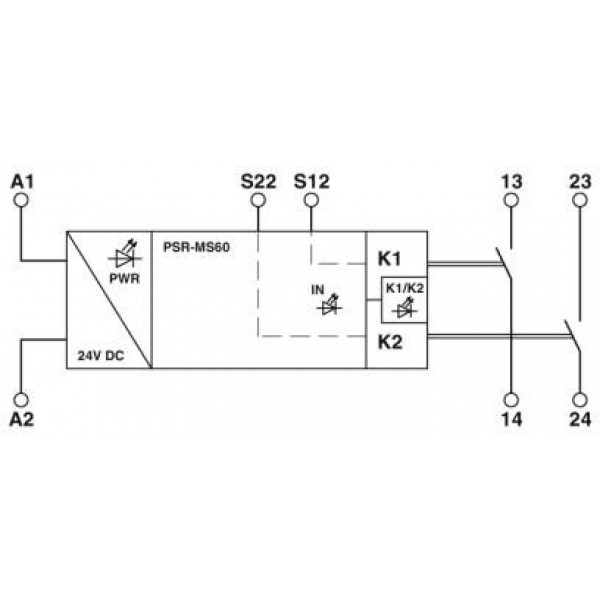

Общий принцип работы реле безопасности заключается в отслеживании состояния подключенных к нему устройств защиты. В зависимости от условий срабатывания какого-либо устройства, реле среагирует и даст разрешение на запуск, либо при обнаруженной неисправности одного из элементов цепи, переводит систему в безопасное состояние.

При этом, в зависимости от используемого типа реле, оно может полностью обеспечивать защиту всей системы, или отвечать только за определенные функции безопасности.

Например, аварийная кнопка может отвечать за полный останов всей системы, а световой барьер  —  только той части, в которой установлен. В случае нажатия кнопки аварийного останова выключается вся система. Если же сработает лишь световой барьер, то остановится только та часть, за которую он отвечает.

Рассмотрим более подробно работу реле безопасности на примере модуля Schneider Electric Preventa XPS-AC.

Данное устройство предназначено для контроля состояния кнопок аварийного останова, датчиков, которые используются как часть защитного оборудования

машины с целью защиты людей и предотвращения неисправностей механизмов.

Модуль имеет три NO контакта безопасности с функцией мгновенного размыкания, а также один дополнительный полупроводниковый выход, который можно задействовать в качестве сигнального — например, для передачи данных  о текущем состоянии реле безопасности.

Напряжение питания 24 В подается через NC контакты кнопки аварийного останова S1 на клеммы питания реле A1 / A2.

NC контакты каждого из устройств, подключенных к системе безопасности через клеммы 13-14, 23-24 и 33-34, должны быть подключены к цепи обратной связи между клеммами Y1 и Y2 последовательно с кнопкой S2 (START). Это гарантирует запуск устройства только в том случае, если эти контакты замкнуты, то есть контакторы  выключены.

После нажатия кнопки S2, внутренние реле K1 и K2 включатся и три релейных выхода безопасности (13-14, 23-24 и 33-34) и транзисторный выход  Y43-Y44 переключаются. Произойдет включение контакторов, а следовательно и запуск всей установки.

В этом состоянии загораются светодиоды  A1 /A2 и K1 / K2. Срабатывание кнопки аварийного останова мгновенно размыкает выходные контакты и светодиоды гаснут. В случае, если кнопка S1 (Аварийный останов) не активирована и питание через нее приходит на реле безопасности, но внутренние реле не сработали, горит только светодиод A1 /A2.

Вот такая логика работы данного реле.

Логика работы других устройств данного типа может несколько отличаться, они могут иметь расширенный функционал, отвечать за другие функции безопасности, в частности обеспечивать контроль скорости и направления вращения.

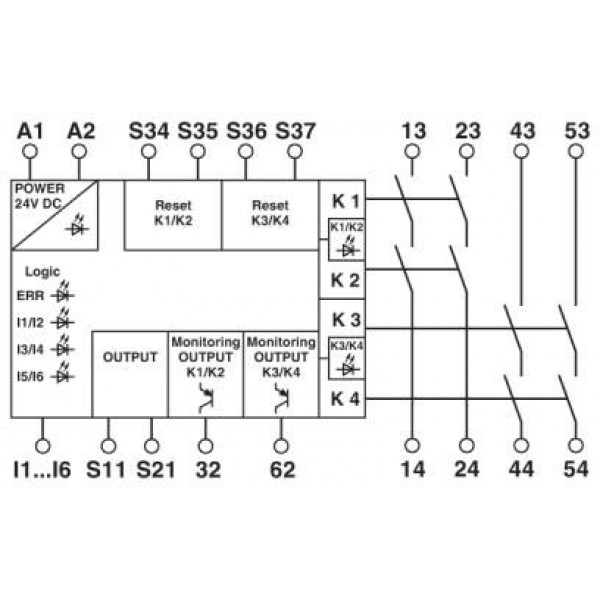

Кроме того, могут применяться целые модульные системы безопасности, представляющие собой контроллеры безопасности, в которых масштабируемость достигается путем добавления различных составных элементов системы. Они могут включать в себя центральные модули, модули расширения, интерфейсные и диагностические модули и т.д. С их помощью можно достичь максимальной функциональности, так как они обеспечивают полный контроль и диагностику всей системы безопасности установки в целом,  а также могут обеспечивать подключение сразу к нескольким системам.

Для конфигурации данных систем необходимо отдельное программное обеспечение, которое позволяет реализовывать необходимые настройки связи между входными и выходными элементами цепей безопасности при помощи логических элементов, таких как И, ИЛИ, И-НЕ, триггеров, а также числовых функций, таймеров. Помимо логики работы, можно задать дополнительные функции, такие как диапазоны отключения, задержки включения и отключения, провести диагностику созданной конфигурации.

Применение таких систем оправдано в том случае, когда требуется комплексный подход к решению вопросов безопасности, если же требуется контроль только нескольких функций, то реле безопасности будет оптимальным выбором.

Назначение устройство принцип действия реле безопасности
