Регуляторы температуры на 12 вольт. Как собрать терморегулятор в домашних условиях. Электронный терморегулятор своими руками, схема устройства

Универсальный цифровой терморегулятор ТР-12В-DS предназначен для измерения и поддержания температуры в заданных пределах (от -55 до +125°С), и может широко использоваться для точного регулирования температуры в электросхемах с напряжением 12 Вольт.

Область применения

Терморегулятор ТР-12В-DS наиболее востребован для применения в автомобильной технике с бортовой сетью 12В; может использоваться в инкубаторах, брудерах; в различных системах на основе аккумуляторов, солнечных батарей и других альтернативных источниках энергии; в оборудовании с питанием от 12 Вольт. Датчиком температуры служит широко распространенный высокоточный цифровой датчик DS18B20.

Функциональные возможности

Терморегулятор климат-контроля ТР-12В-DS измеряет значение температуры в месте расположения датчика и дает команду на включение или выключение нагрузки посредством электромагнитного реле. К нему подключаются любые нагревательные или охладительные электроприборы. При этом, максимальная мощность подключаемых устройств не должна превышать 2500 Ватт активной нагрузки (10 Ампер при cos ? = 1).

Прибор имеет настройки температуры, которую надо поддерживать, и гистерезиса, то есть разности температур между включением и выключением нагрузки, благодаря чему можно задать более широкий температурный «коридор» и избежать чрезмерно частого срабатывания реле. Универсальный терморегулятор ТР-12В-DS можно настроить как на режим нагрева (включение нагревательного прибора при падении температуры ниже заданной), так и на режим охлаждения (включение охладительного прибора при поднятии температуры выше заданной). Кроме того, терморегулятор имеет встроенный таймер, благодаря которому можно программировать терморегулятор на поддержание температуры в течение определенного времени (поддержание температуры Х минут -> выключение до ручного включения) либо на работу в циклическом режиме (поддержание температуры Х минут -> простой Y минут -> поддержание температуры …).

Также прибор имеет возможность ограничения задаваемых верхнего и нижнего предела диапазона поддерживаемой температуры.

Терморегулятор поставляется в небольшом прозрачном корпусе 6 (8) х 5 х 3 см и имеет отверстия для закрепления саморезами (винтами) на любой подходящей поверхности.

Технические характеристики

Параметр	Значение
Диапазон измеряемой температуры	от -55 до +125 °С
Разрешающая способность	0,1 °С, 0,1 °С в диапазоне от -9,9 до +99,9 °С, 1 °С в диапазоне от -55 до -10 °С и от +100 до +125 °С
Погрешность измерения температуры
Гистерезис (разность между температурами включения и выключения)	плюс-минус от 0 до 50,0 °С
Время таймера работы	от 0 до 999 минут
Время таймера простоя	от 0 до 999 минут
Звуковая сигнализация окончания процесса
Выбор логики работы	нагрев или охлаждение
Максимальный коммутируемый ток при cos ? =1
Длина соединительных проводов датчика
Напряжение питания прибора	12 Вольт AC/DC
Способ монтажа (подключения)	на плоскую поверхность, портативный корпусной
Габаритные размеры	6 (8) х 5 х 3 см

В этой статье мы будем рассматривать устройства, поддерживающие определенный тепловой режим, или же сигнализирующие о достижении нужного значения температуры.

Такие устройства имеют очень широкую сферу применения: они могут поддерживать заданную температуру в инкубаторах и аквариумах, теплых полах и даже являться частью умного дома. Для вас мы предоставили инструкцию о том, как сделать терморегулятор своими руками и с минимумом затрат.

Немного теории

Простейшие измерительные датчики, в том числе и реагирующие на температуру, состоят из измерительного полуплеча из двух сопротивлений, опорного и элемента, меняющего свое сопротивление в зависимости от прилаживаемой к нему температуры. Более наглядно это представлено на картинке ниже.

Как видно из схемы, резистор R2 является измерительным элементом самодельного терморегулятора, а R1, R3 и R4 опорным плечом устройства. Это терморезистор. Он представляет собой проводниковый прибор, который изменяет своё сопротивление при изменении температуры.

Элементом терморегулятора, реагирующим на изменение состояния измерительного плеча, является интегральный усилитель в режиме компаратора. Данный режим переключает скачком выход микросхемы из состояния выключено в рабочее положение. Таким образом, на выходе компаратора мы имеем всего два значения «включено» и «выключено». Нагрузкой микросхемы является вентилятор для ПК. При достижении температуры определенного значения в плече R1 и R2 происходит смещение напряжения, вход микросхемы сравнивает значение на контакте 2 и 3 и происходит переключение компаратора. Вентилятор охлаждает необходимый предмет, его температура падает, сопротивление резистора меняется и компаратор отключает вентилятор. Таким образом поддерживается температура на заданном уровне, и производится управление работой вентилятора.

Обзор схем

Напряжение разности с измерительного плеча поступает на спаренный транзистор с большим коэффициентом усиления, а в качестве компаратора выступает электромагнитное реле. При достижении на катушке напряжения, достаточного для втягивания сердечника, происходит ее срабатывание и подключение через ее контакты исполнительных устройств.

При достижении заданной температуры, сигнал на транзисторах уменьшается, синхронно падает напряжение на катушке реле, и в какой-то момент происходит расцепление контактов и отключение полезной нагрузки.

Особенностью такого типа реле является наличие — это разница в несколько градусов между включением и отключением самодельного терморегулятора, из-за присутствия в схеме электромеханического реле. Таким образом, температура всегда будет колебаться на несколько градусов возле нужного значения. Вариант сборки, предоставленный ниже, практически лишен гистерезиса.

Принципиальная электронная схема аналогового терморегулятора для инкубатора:

Данная схема была очень популярна для повторения в 2000 годах, но и сейчас она не потеряла актуальность и с возложенной на нее функцией справляется. При наличии доступа к старым деталям, можно собрать терморегулятор своими руками практически бесплатно.

Сердцем самоделки является интегральный усилитель К140УД7 или К140УД8. В данном случае он подключен с положительной обратной связью и является компаратором. Термочувствительным элементом R5 служит резистор типа ММТ-4 с отрицательным ТКЕ, это значит, что при нагревании его сопротивление уменьшается.

Выносной датчик подключается через экранированный провод. Для уменьшения и ложного срабатывания устройства, длина провода не должна превышать 1 метр. Нагрузка управляется через тиристор VS1 и максимально допустимая мощность подключаемого нагревателя зависит от его номинала. В данном случае 150 Ватт, электронный ключ — тиристор необходимо установить на небольшой радиатор, для отвода тепла. В таблице ниже представлены номиналы радиоэлементов, для сборки терморегулятора в домашних условиях.

Устройство не имеет гальванической развязки от сети 220 Вольт, при настройке будьте внимательны, на элементах регулятора присутствует сетевое напряжение, которое опасно для жизни. После сборки обязательно изолируйте все контакты и поместите устройство в токонепроводящий корпус.

На видео ниже рассматривается, как собрать терморегулятор на транзисторах:

Самодельный термостат на транзисторах

Теперь расскажем как сделать регулятор температуры для теплого пола. Рабочая схема срисована с серийного образца. Пригодится тем, кто хочет ознакомиться и повторить, или как образец для поиска неисправности прибора.

Центром схемы является микросхема стабилизатора, подключенная необычным способом, LM431 начинает пропускать ток при напряжении выше 2,5 Вольт. Именно такой величины у данной микросхемы внутренний источник опорного напряжения. При меньшем значении тока она ни чего не пропускает. Эту ее особенность стали использовать во всевозможных схемах терморегуляторов.

Как видим, классическая схема с измерительным плечом осталась: R5, R4 – дополнительные резисторы , а R9 — терморезистор. При изменении температуры происходит сдвиг напряжения на входе 1 микросхемы, и в случае, если оно достигло порога срабатывания, то напряжение идет дальше по схеме.

В данной конструкции нагрузкой для микросхемы TL431 являются светодиод индикации работы HL2 и оптрон U1, для оптической развязки силовой схемы от управляющих цепей.

Как и в предыдущем варианте, устройство не имеет трансформатора, а получает питание на гасящей конденсаторной схеме C1, R1 и R2, поэтому оно так же находится под опасным для жизни напряжением, и при работе со схемой нужно быть предельно осторожным. Для стабилизации напряжения и сглаживания пульсаций сетевых всплесков, в схему установлен стабилитрон VD2 и конденсатор C3. Для визуальной индикации наличия напряжения на устройстве установлен светодиод HL1. Силовым управляющим элементом является симистор ВТ136 с небольшой обвязкой для управления через оптрон U1.

При данных номиналах диапазон регулирования находится в пределах 30-50°С. При кажущейся на первый взгляд сложности конструкция проста в настройке и легка в повторении. Наглядная схема терморегулятора на микросхеме TL431, с внешним питанием 12 вольт для использования в системах домашней автоматики представлена ниже:

Данный терморегулятор способен управлять компьютерным вентилятором, силовым реле, световыми индикаторами, звуковыми сигнализаторами. Для управления температурой паяльника существует интересная схема с использованием все той же интегральной микросхемы TL431.

Для измерения температуры нагревательного элемента используют биметаллическую термопару, которую можно позаимствовать с выносного измерителя в мультиметре или купить в специализированном магазине радиодеталей. Для увеличения напряжения с термопары до уровня срабатывания TL431, установлен дополнительный усилитель на LM351. Управление осуществляется через оптрон MOC3021 и симистор T1.

При включении терморегулятора в сеть необходимо соблюдать полярность, минус регулятора должен быть на нулевом проводе, иначе фазное напряжение появится на корпусе паяльника, через провода термопары. В этом и является главный недостаток этой схемы, ведь не каждому хочется постоянно проверять правильность подключения вилки в розетку, а если пренебречь этим, то можно получить удар током или повредить электронные компоненты во время пайки. Регулировка диапазона производится резистором R3.

Данная схема обеспечит долгую работу паяльника, исключит его перегрев и увеличит качество пайки за счет стабильности температурного режима.

Еще одна идея сборки простого терморегулятора рассмотрена на видео:

Регулятор температуры на микросхеме TL431

Простой регулятор для паяльника

Разобранных примеров регуляторов температуры вполне достаточно для удовлетворения нужд домашнего мастера. Схемы не содержат дефицитных и дорогих запчастей, легко повторяются и практически не нуждаются в настройке. Данные самоделки запросто можно приспособить для регулирования температуры воды в баке водонагревателя, следить за теплом в инкубаторе или теплице, модернизировать утюг или паяльник. Помимо этого можно восстановить старенький холодильник, переделав регулятор для работы с отрицательными значениями температуры, путем замены местами сопротивлений в измерительном плече. Надеемся наша статья была интересна, вы нашли ее для себя полезной и поняли, как сделать терморегулятор своими руками в домашних условиях! Если же у вас все еще остались вопросы, смело задавайте их в комментариях.

После новогодних «каникул» начинают валом сыпаться давно ожидаемые посылки. Вот мне и пришёл термостат для одной моей DIY фиговины (я упоминал о ней в своём обзоре).

Похожий уже был здесь в , который написал
Но этот, хоть и несколько подороже, зато больше настроек, да и реле помощнее.

Описание продавца:

Температурный диапазон: -9-99 по Цельсию
Точность: 1 по Цельсию
Точность управления: 1 по Цельсию
Диапазон настройки: -9-99 по Цельсию
Частота обновления: 0.5 S
Входная мощность: DC12V
Выход: релейный выход, Емкость 220 В 10a/12 В 10А
Экологические требования: -10-60 по Цельсию
Влажность: 20%-85%
Размер: 78×51 мм
Датчик температуры: NTC (3950-10 К 1%)
Применимо к различным пространственное контроля температуры, Регулирование температуры воды, инкубаторы, и т. д.
Огни, цифровой трубки, ключевым государственным Описание
Красный индикатор запуска:
Начать (красный) индикатор, который означает, что реле закрыты, устройство начинает работать
Зеленый стоп-сигнал:
Стоп (зеленый) свет, который означает, что реле отключен, устройство перестает работать
Цифровой трубы
Средний Красный светодиодный дисплей для ток температура обнаружения, Слева зеленый цифровой дисплей трубки как набор старт температура, Правой стороне Зеленый Цифровой дисплей для набора остановка температуры.

Подключаем к древнему многострадальному АТ БП (заодно нагрузив его вентилятором для охлаждения датчика).
Термостат «кушает» 12 вольт, именно то, что мне нужно.
Реле нормально разомкнутое, указано, что коммутируемый ток до 10 ампер.

Индикаторы показывают, кроме текущей температуры, ещё и границы срабатывания. Назову их стартовой и финишной температурой (Ksiman в своём обзоре использовал умное слово «гистерезис», мне такое, честно говоря, «слабО»)

К сожалению, светодиодные сборки довольно трудно сфотографировать, так что мне придется ещё и расписывать, ЧТО же там было видно.

Ставим стартовую температуру в 22 градуса и крепко сжимаем датчик в руке…
(стартовая 22, текущая 22, финишная 23)

Температура поднимается и реле срабатывает — текущая температура 24:

Если нужно сделать наоборот — включение при понижении температуры, то достаточно стартовую сделать выше финишной.
Стартовая 24, текущая 24, финишная 22, датчик остужаю вентилятором. Очень медленно остывает…

Ток потребления достаточно небольшой:

Обратная сторона платы. Реле типовое, я даже не стал его нагружать — и так щелчок слышно:

Микросхемы крупным планом.

Звукового сигнала при срабатывании реле нет, буззер, распаянный на плате, попискивает только при нажатии кнопок.

Датчик:

Следует заметить, что установленные пороговые значения температуры сохраняются при отключении питания.

Вот и всё. Простите за некоторую сумбурность, просто очень холодно, мысли путаются.

Термостат куплен за свои.

Планирую купить +78 Добавить в избранное Обзор понравился +45 +107

Терморегулятор для инкубатора Мечта-12 (12В) с контролем и регулировкой уровня влажности , а также программируемым таймером поворота / изменения положения лотков в инкубаторе, это универсальное электронное устройство, которое обеспечит качественный и надежный автоматический контроль температуры и влажности в инкубаторе, которые Вам необходимы. Обеспечит управление поворотом лотков по заданным временным промежуткам. Прибор обладает высокой точностью измерения и регулировки. Температура — 0,1 °С. Влажность – 5%. Напряжение питания 12 В.

Назначение и основные характеристики

Любые инкубаторы для яиц требуют постоянного контроля показателей температуры и влажности окружающей среды. Основная сложность при этом является поддержание этих параметров в постоянных значениях! Ведь даже 10 минутный перегрев или переохлаждение инкубируемых яиц ведет к гибели зародыша.

Влажность тоже играет немаловажную роль при инкубировании. Для измерения влажности используется психрометрический метод, основанный на зависимости разности показаний сухого и мокрого термометров прибора. Данный способ является одним из наиболее точных и надежных. Более подробно с этим методом вы можете ознакомится ниже.

Также необходим поворот яиц через определенное время (минимум 3-4 переворота в сутки) на протяжении всего периода инкубации, это связано с тем, что разница температур на различных сторонах яиц может достигать 2 градусов, что привод к уменьшению вывода птенцов.

Для решения этих проблем необходимо использовать различные приборы контроля температуры, влажности, различные таймеры. Электронное устройство МЕЧТА-12 объединяет все эти функции в одном приборе, разработанном и служащим для регулирования параметров температуры и влажности, а также для управления устройствами поворота лотков в инкубаторах.

МЕЧТА-12 является управляющим устройством КИПиА. Прибор анализирует информацию, поступающую от датчиков, анализирует временные интервалы, и посредством реле коммутирует нагрузку на внешние устройства, служащие для изменения климатических условий в регулируемом объекте, а также, если это инкубатор, то включает двигатель устройства поворота лотков.

Для изменения температуры могут быть используются любые нагревательный или охлаждающий приборы с потребляемым током не более 16 Ампер — электрические трубчатые электронагреватели (ТЭН), лампочки накаливания, кондиционеры, холодильные установки и др.

Для регулирования влажности в инкубаторе могут быть подключены ультразвуковые увлажнители, парогенераторы, клапаны устройства, подающего воду для смачивания висячей ткани, подогреваемые емкости с водой, компрессоры, прокачивающие воздух через емкости с водой и т. д. Для понижения влажности к прибору могут быть подключены системы вентиляции.

Кроме инкубаторов прибор также можно использовать для измерения и регулирования температуры и влажности в различного типа помещениях (хранилищах, теплицах), в сушильных камерах, в бытовых условия, как составная часть метеостанции и т.д.

Описание внешнего вида устройства прибора
На передней панели данной модели находится:
1. цифровой индикатор, отображающий текущие значения температуры, влажности, служебную информацию, а также состояние нагрузки (вкл. или выкл.)
2. кнопки управления (с помощью, которых информация пользователя вводится в микроконтроллер):
М — меню; изменение разряда.
ОК – подтверждение; изменение числа в разряде.
Для наладки и технического обслуживания в процессе эксплуатации имеется возможность входа в сервисное меню. Настраиваемые параметры прибора:
— Время работы таймера поворота лотков;
— Значение температуры;
— Значение влажности;
— Параметры гистерезиса;
— Служебные параметры из сервисного меню.

Описание психрометрического метода «сухой-мокрый термометр»: «сухой» термометр показывает температуру окружающего воздуха, а «мокрый» термометр, частично помещенный в дистиллированную воду, показывает меньшую температуру, так как с его поверхности происходит испарение воды, связанное с расходом тепла. Испарение с поверхности влажного термометра происходит тем интенсивнее, чем ниже влажность окружающего воздуха. Разность показаний термометров зависит, следовательно, от значения влажности воздуха. Чем ниже влажность воздуха, тем больше скорость испарения и тем больше разница показаний термометров. Зная разницу температур, вы можете использовать специальную психрометрическую таблицу и узнать значение влажности.

Гарантия: 24 мес.

Универсальный цифровой терморегулятор ТР-12В-DS предназначен для измерения и поддержания температуры в заданных пределах (от -55 до +125°С), и может широко использоваться для точного регулирования температуры в электросхемах с напряжением 12 Вольт.

Область применения

Терморегулятор ТР-12В-DS наиболее востребован для применения в автомобильной технике с бортовой сетью 12В; может использоваться в инкубаторах, брудерах; в различных системах на основе аккумуляторов, солнечных батарей и других альтернативных источниках энергии; в оборудовании с питанием от 12 Вольт. Датчиком температуры служит широко распространенный высокоточный цифровой датчик DS18B20.

Функциональные возможности

Терморегулятор климат-контроля ТР-12В-DS измеряет значение температуры в месте расположения датчика и дает команду на включение или выключение нагрузки посредством электромагнитного реле. К нему подключаются любые нагревательные или охладительные электроприборы. При этом, максимальная мощность подключаемых устройств не должна превышать 2500 Ватт активной нагрузки (10 Ампер при cos ? = 1).

Прибор имеет настройки температуры, которую надо поддерживать, и гистерезиса, то есть разности температур между включением и выключением нагрузки, благодаря чему можно задать более широкий температурный «коридор» и избежать чрезмерно частого срабатывания реле. Универсальный терморегулятор ТР-12В-DS можно настроить как на режим нагрева (включение нагревательного прибора при падении температуры ниже заданной), так и на режим охлаждения (включение охладительного прибора при поднятии температуры выше заданной). Кроме того, терморегулятор имеет встроенный таймер, благодаря которому можно программировать терморегулятор на поддержание температуры в течение определенного времени (поддержание температуры Х минут -> выключение до ручного включения) либо на работу в циклическом режиме (поддержание температуры Х минут -> простой Y минут -> поддержание температуры …). Также прибор имеет возможность ограничения задаваемых верхнего и нижнего предела диапазона поддерживаемой температуры.

Терморегулятор поставляется в небольшом прозрачном корпусе 6 (8) х 5 х 3 см и имеет отверстия для закрепления саморезами (винтами) на любой подходящей поверхности.

Технические характеристики

Параметр	Значение
Диапазон измеряемой температуры	от -55 до +125 °С
Разрешающая способность	0,1 °С, 0,1 °С в диапазоне от -9,9 до +99,9 °С, 1 °С в диапазоне от -55 до -10 °С и от +100 до +125 °С
Погрешность измерения температуры
Гистерезис (разность между температурами включения и выключения)	плюс-минус от 0 до 50,0 °С
Время таймера работы	от 0 до 999 минут
Время таймера простоя	от 0 до 999 минут
Звуковая сигнализация окончания процесса
Выбор логики работы	нагрев или охлаждение
Максимальный коммутируемый ток при cos ? =1
Длина соединительных проводов датчика
Напряжение питания прибора	12 Вольт AC/DC
Способ монтажа (подключения)	на плоскую поверхность, портативный корпусной
Габаритные размеры	6 (8) х 5 х 3 см

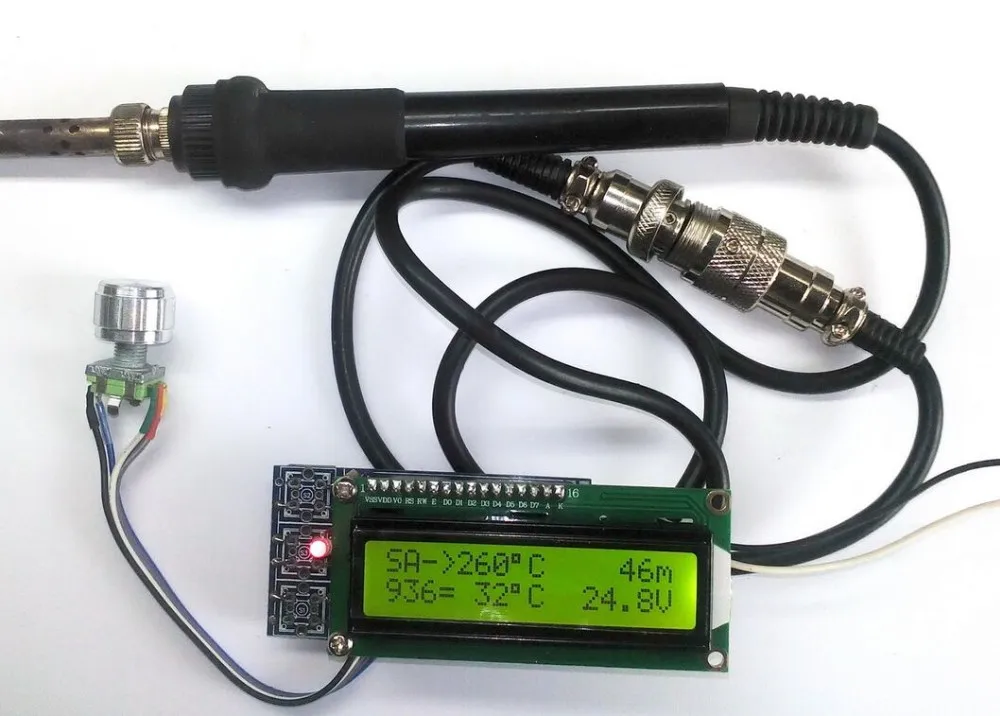

Регулировка температуры паяльника схема с цифровым индикатором.

Простой регулятор температуры паяльника

Давно известно, что когда паяльник перегревается, то жало покрывается окислами и быстро выгорает, особенно у дешевых китайских. Поэтому соберем хорошую схему регулятора мощности, которая будет управлять степенью его нагрева.

Основным элементом схемы является мощный симистор (симметричный тиристор). Он работает также как тиристор, но не имеет анода и катода, ток в нем может протекать в обоих направлениях. Управляет симистор симетричный динистор или диак, в данном случае DB3 (советский аналог КН 102).

Динистор можно найти в балласте эконом лампы, в электронном трансформаторе или купить (стоит копейки). Динистор можно условно назвать разрядником. Он имеет определенное напряжение пробоя и откроется только по достижении этого значения.

По даташиту на DB3 это в среднем 28- 30В. При каждой полуволне сетевого напряжения конденсатор С1 заряжается через R1 и R2. Когда напряжение дойдет до значения пробоя динистора, он откроется и на управляющий электрод симистора поступит напряжение. Симистор сработает (откроется), ток пойдет через нагрузку.

ЦепочкаVD1, VD2,C2, R3 предназначена для нормального срабатывания тиристора при минимальной выходной мощности. Принцип работы всех аналогичных схем одинаков: чем больше время задержки включения тиристора, тем меньше выходная мощность.

Данная схема отличается тем, что стабильно работает при любой выходной мощности. Заменив только тиристор на более мощный можно получить регулятор, способный коммутировать нагрузку в десятки киловатт. Например, у меня прошлой зимой он использовался с обогревателем на 5кВт. Если регулятор используется для паяльника то можно обойтись без теплоотвода. В случае мощных нагрузок понадобится соответствующий радиатор.

Печатная плата компактная и может поместиться в спичечном коробке, можно собрать регулятор даже в рукоятке паяльника. Я собрал его в небольшом корпусе. Кстати, многие китайские промышленные паяльники дополненые таким простым регулятором анонсируют как “паяльную станцию”.

Список компонентов

• Купить готовый регулятор мощности можно
• Купить симистор можно
• Динистор 30шт за 0,85$ купить можно
• Диоды 1n4007 100шт за 0,75$ купить можно

Из-за проблемы с электричеством люди все чаще покупают регуляторы мощности. Не секрет, что резкие перепады, а также чрезмерно пониженное или повышенное напряжение пагубно влияют на бытовые приборы. Для того чтобы не допустить порчи имущества, необходимо пользоваться регулятором напряжения, который защитит от короткого замыкания и различных негативных факторов электронные приборы.

Типы регуляторов

В наше время на рынке можно увидеть огромное количество различных регуляторов как для всего дома, так и маломощных отдельных бытовых приборов. Существуют транзисторные регуляторы напряжения, тиристорные, механические (регулировка напряжения осуществляется при помощи механического бегунка с графитовым стержнем на конце). Но самым распространенным является симисторный регулятор напряжения. Основой этого прибора являются симисторы, которые позволяют резко среагировать на скачки напряжения и сгладить их.

Симистор представляет собой элемент, который содержит пять p-n переходов. Этот радиоэлемент имеет возможность пропускать ток как в прямом направлении, так и в обратном.

Эти компоненты можно наблюдать в различной бытовой технике начиная от фенов и настольных ламп и заканчивая паяльниками, где необходима плавная регулировка.

Принцип работы симистора довольно прост. Это своего рода электронный ключ, который то закрывает двери, то открывает их с заданной частотой. При открытии P-N перехода симистора он пропускает небольшую часть полуволны и потребитель получает только часть номинальной мощности. То есть чем больше открывается P-N переход, тем больше мощности получает потребитель.

К достоинствам этого элемента можно отнести:

В связи с вышесказанными достоинствами симисторы и регуляторы на их основе используются довольно часто.

Эта схема довольно проста в сборке и не требует большого количества деталей. Такой регулятор можно применить для регулировки не только температуры паяльника, но и обычных ламп накаливания и светодиодных. К этой схеме можно подключать различные дрели, болгарки, пылесосы, шлифмашинки, которые изначально шли без плавной регулировки скорости.

Вот такой регулятор напряжения 220в своими руками можно собрать из следующих деталей:

• R1 — резистор 20 кОм, мощностью 0,25 Вт.
• R2 — переменный резистор 400−500 кОм.
• R3 — 3 кОм, 0,25 Вт.
• R4-300 Ом, 0,5 Вт.
• C1 C2 — конденсаторы неполярные 0,05 Мкф.
• C3 — 0,1 Мкф, 400 в.
• DB3 — динистор.
• BT139−600 — симистор необходимо подобрать в зависимости от нагрузки которая будет подключен. Прибор, собранный по этой схеме, может регулировать ток величиной 18А.
• К симистору желательно применить радиатор, так как элемент довольно сильно греется.

Схема проверена и работает довольно стабильно при разных видах нагрузки .

Существует еще одна схема универсального регулятора мощности.

На вход схемы подается переменное напряжение 220 В, а на выходе уже 220 В постоянного тока. Эта схема имеет в своем арсенале уже больше деталей, соответственно и сложность сборки повышается. На выход схемы возможно подключить любой потребитель (постоянного тока). В большинстве домов и квартир люди стараются поставить энергосберегающие лампы. Не каждый регулятор справится с плавной регулировкой такой лампы, например, тиристорный регулятор использовать нежелательно. Эта схема позволяет беспрепятственно подключать эти лампы и делать из них своего рода ночники.

Особенность схемы заключается в том, что при включении ламп на минимум все бытовые приборы должны быть отключены от сети. После этого в счетчике сработает компенсатор, и диск медленно остановится, а свет будет продолжать гореть. Это возможность собрать симисторный регулятор мощности своими руками. Номиналы деталей нужных для сборки, можно увидеть на схеме.

Еще одна занимательная схема, которая позволяет подключить нагрузку до 5А и мощностью до 1000Вт.

Регулятор собран на базе симистора BT06−600. Принцип работы этой схемы заключается в открытии перехода симистора. Чем больше элемент открыт, тем больше мощность поступает на нагрузку. А также в схеме присутствует светодиод, который даст знать, работает устройство или нет. Перечень деталей, которые понадобятся для сборки аппарата:

• R1 — резистор 3.9 кОм и R2 — 500 кОм своеобразный делитель напряжения, который служит для зарядки конденсатора С1.
• конденсатор С1- 0,22 мкФ.
• динистор D1 — 1N4148.
• светодиод D2, служит для индикации работы устройства.
• динисторы D3 — DB4 U1 — BT06−600.
• клемы для подключения нагрузки P1, P2.
• резистор R3 — 22кОм и мощностью 2 вт
• конденсатор C2 — 0.22мкФ рассчитан на напряжение не меньше 400 В.

Симисторы и тиристоры с успехом используются в качестве пускателей. Иногда необходимо запустить очень мощные тэны, управлять включением сварочного мощного оборудования, где сила тока достигает 300−400 А. Механическое включение и выключение с помощью контакторов уступает симисторному пускателю из-за быстрого износа контакторов, к тому же при механическом включении возникает дуга, которая также пагубно влияет на контакторы. Поэтому целесообразным будет использовать симисторы для этих целей. Вот одна из схем.

Все номиналы и перечень деталей указаны на Рис. 4. Достоинством этой схемы является полная гальваническая развязка от сети, что обеспечит безопасность в случае повреждения.

Нередко в хозяйстве необходимо выполнить сварочные работы. Если есть готовый инверторный сварочного аппарата, то сварка не представляет особых трудностей, поскольку в аппарате присутствует регулировка тока. У большинства людей нет такого сварочного и приходится пользоваться обычным трансформаторным сварочным, в котором регулировка тока осуществляется путем смены сопротивления, что довольно неудобно.

Тех, кто пробовал использовать в качестве регулятора симистор, ждет разочарование. Он не будет регулировать мощность. Это связано с фазовым сдвигом, из-за чего за время короткого импульса полупроводниковый ключ не успевает перейти в «открытый» режим.

Но существует выход из этой ситуации. Следует подать на управляющий электрод однотипный импульс или подавать на УЭ (управляющий электрод) постоянный сигнал, пока не будет проход через ноль. Схема регулятора выглядит следующим образом:

Конечно, схема довольно сложная в сборке, но такой вариант решит все проблемы с регулировкой. Теперь не нужно будет пользоваться громоздким сопротивлением, к тому же очень плавной регулировки не получится. В случае с симистором возможна довольно плавная регулировка.

Если существуют постоянные перепады напряжения, а также пониженное или повышенное напряжение, рекомендуется приобрести симисторный регулятор или по возможности сделать регулятор своими руками. Регулятор защитит бытовую технику, а также предотвратит ее порчу.

Чтобы пайка была качественной, надо собрать регулятор мощности паяльника своими руками. Ниже будут приведены такие устройства, которые собраны на тиристорах. В некоторых из них регулирование мощности паяльника осуществляется без гальванической развязки с электрической сетью, поэтому все токоведущие части должны быть тщательно заизолированы.

Простой регулятор на тиристоре

Это самый простой вариант. В нем использовано минимальное количество деталей. Вместо обычного диодного мостика применен всего один диод. Регулировка температуры проходит только во время положительной полуволны тока, а во время отрицательного промежутка напряжение идет через упомянутый диод без изменений. Поэтому регулировка мощности паяльника своими руками в этом случае может быть осуществлена в пределах от 50 до 100%. Если снять диод, то она сместится в диапазон 0-49%. Если в разрыв цепочки сопротивлений вставить динистор (КН102А), то электролит можно будет поменять на обычный конденсатор емкостью 0,1 микрофарад.

Чтобы сделать подобный регулятор мощности, надо использовать тиристоры типа КУ103В, КУ201Л, КУ202М, которые работают при прямом напряжении более 350 В. Диоды можно использовать любые на обратную разницу потенциалов не меньше 400 вольт.

Вернуться к оглавлению

Классический вариант устройства на тиристоре

Он дает радиопомехи в сеть и требует установки фильтра. Но его можно с успехом применить для изменения яркости света ламп накаливания или изменения температуры нагревательных элементов мощностью от 20 до 40 Вт.

Работает такой прибор по следующему принципу:

• питание устройства осуществляется через прибор, температура или яркость которого должны быть изменены;
• затем ток проходит на диодный мостик;
• он преобразует переменный ток в постоянный;
• через переменный резистор и фильтр из двух сопротивлений и конденсатора попадает на управляющий вывод тиристора, который открывается и пропускает через лампочку или паяльник максимальное значение тока;
• если повернуть ручку переменного резистора, то этот процесс пройдет с задержкой, которая зависит от времени разряда конденсатора;
• от этого и зависит уровень температуры, до которой нагреется жало паяльника.

Вернуться к оглавлению

Регулятор мощности паяльника без радиопомех

Отличие этого варианта от предыдущего заключается в отсутствии наводок в электрическую сеть. Она работает в тот период, когда напряжение питания проходит через нулевую точку. Сделать такой регулятор паяльника своими руками несложно, а его КПД достигает 98%. Хорошо поддается последующей модернизации.

Работает устройство так: напряжение сети сглаживается диодным мостиком, и постоянная составляющая имеет вид синусоиды, которая пульсирует с периодичностью 100 Гц.

Пройдя через сопротивление и стабилитрон, ток имеет максимальную амплитуду напряжения, равную 8,9 В. Его форма меняется и становится импульсной, и он подзаряжает конденсатор.

Микросхемы получают необходимое питание, а сопротивления нужны для уменьшения амплитуды напряжения около 20-21 В и обеспечения тактового сигнала для БИС и отдельных логических ячеек 2ИЛИ-НЕ, которые все преобразовывают в импульсы прямоугольной формы. На других выводах микросхем происходит инвертирование и формирование импульсного такта для того, чтобы тиристор не смог повлиять на логику. При прохождении на управляющий вывод тиристора положительного сигнала, он открывается и можно производить пайку.

Этот имеет диапазон 49- 98%, что позволяет настроить инструмент в интервале от 21 до 39 Вт.

Вернуться к оглавлению

Внутренний монтаж устройства и другие его части

Все детали, из которых собран регулятор, располагаются на печатной плате, которая сделана из стеклотекстолита. Это устройство не содержит гальванической развязки и прямо соединено с питающей сетью, поэтому лучше установить устройство в коробку из любого изоляционного материала, например, пластмассы. Она должна быть не больше адаптера. Еще понадобится электрический шнур с вилкой.

На ось переменного резистора надо надеть ручку из любого изоляционного материала, например, текстолита или пластика. Вокруг нее на корпусе регулятора мощности паяльника наносят риски с соответствующими цифрами, которые будут показывать степень нагрева жала.

Шнур, соединяющий регулятор с паяльником, припаян прямо к плате. Можно установить вместо этого на корпус разъемы и тогда можно будет подсоединить несколько паяльников. Ток, который потребляет описанное выше устройство, довольно мал. Он равен 2 мА, а это меньше, чем берет светодиод в выключателе с подсветкой. Поэтому можно не применять никаких усилий для обеспечения температурного режима.

После сборки прибор в наладке не нуждается. Если нет ошибок в монтаже и все детали исправны, то регулятор мощности должен заработать сразу после включения вилки в сеть.

Если вышеописанное устройство кажется сложным в изготовлении, то можно сделать более простое, но для уменьшения радиопомех придется смонтировать дополнительные фильтры. Они изготовляются из ферритовых колец, на которые намотаны витки медного провода.

Можно использовать аналогичные элементы, снятые с компьютерных блоков питания, принтеров, телевизоров и другой подобной техники.

Фильтр устанавливают перед входом на регулятор, между устройством и сетевым шнуром.

Он должен быть как можно ближе установлен к тиристору, который и является источником радиопомех. Фильтр также можно разместить во внутренней части корпуса или на нем. Чем больше на нем намотано витков, тем надежнее защищена сеть от наводок. На самый простой случай можно намотать на кольцо 2-3 провода сетевого шнура. Можно снять ферритовые сердечники с компьютеров, негодных принтеров, старых мониторов или сканеров. Системный блок ПК соединен с ними шнуром, который имеет утолщение. В нем и смонтирован ферритовый фильтр.

Работа многих связана с применением паяльника. Для кого-то это просто хобби. Паяльники бывают разные. Могут быть простые, но надежные, могут представлять собой современные паяльные станции, в том числе инфракрасные. Для получения качественной пайки требуется иметь паяльник нужной мощности и нагревать его до определенной температуры.

Рисунок 1. Схема регулятора температуры, собранная на тиристоре КУ 101Б.

Для помощи в этом деле предназначены различные регуляторы температуры для паяльника. Они продаются в магазинах, но умелые руки могут самостоятельно собрать подобное устройство с учетом своих требований.

Достоинства регуляторов температуры

Большинство из домашних мастеров с юных лет пользуется паяльником мощностью в 40 Вт. Раньше трудно было что-то купить с другими параметрами. Паяльник сам по себе удобный, с его помощью можно паять многие предметы. Но пользоваться им при монтаже радиоэлектронных схем неудобно. Тут и пригодится помощь регулятора температуры для паяльника:

Рисунок 2. Схема простейшего регулятора температуры.

• жало паяльника прогревается до оптимальной температуры;
• продлевается срок службы жала;
• радиодетали никогда не перегреются;
• не произойдет отслоения токоведущих элементов на печатной плате;
• при вынужденном перерыве в работе паяльник не нужно выключать из сети.

Не в меру нагретый паяльник не держит на жале припой, с перегретого паяльника он капает, делая место пайки очень непрочным. Жало покрывается слоем окалины, которую счищают только шкуркой и напильниками. В результате появляются кратеры, которые тоже нужно удалять, сокращая длину жала. Если использовать регулятор температуры, такого не произойдет, жало всегда будет готово к работе. При перерыве в работе достаточно уменьшить его нагрев, не выключая из сети. После перерыва горячий инструмент быстро наберет нужную температуру.

Вернуться к оглавлению

Простые схемы регулятора температуры

В качестве регулятора можно использовать ЛАТР (лабораторный трансформатор), регулятор освещенности для настольной лампы, блок питания КЭФ-8, современную паяльную станцию.

Рисунок 3. Схема выключателя для регулятора.

Современные паяльные станции способны регулировать температуру жала паяльника в разных режимах – в ручном, в полностью автоматическом. Но для домашнего мастера стоимость их довольно значительна. Из практики видно, что автоматическая регулировка практически не нужна, так как напряжение в сети обычно стабильное, температура в помещении, где ведется пайка, тоже не меняется. Поэтому для сборки может использоваться простая схема регулятора температуры, собранная на тиристоре КУ 101Б (рис.1). Этот регулятор с успехом используется для работы с паяльниками и лампами мощностью до 60 Вт.

Этот регулятор очень прост, но позволяет менять напряжение в пределах 150-210 В. Продолжительность нахождения тиристора в открытом состоянии зависит от положения переменного резистора R3. Этим резистором и осуществляется регулировка напряжения на выходе прибора. Пределы регулировки устанавливаются резисторами R1 и R4. С помощью подбора R1 устанавливается минимальное напряжение, R4 – максимальное. Диод Д226Б можно заменить на любой с обратным напряжением более 300 В. Тиристор подойдет КУ101Г, КУ101Е. Для паяльника мощностью свыше 30 Вт диод нужно брать Д245А, тиристор КУ201Д-КУ201Л. Плата после сборки может выглядеть примерно так, как показано на рис. 2.

Для индикации работы прибора можно регулятор оснастить светодиодом, который будет светиться при наличии напряжения на его входе. Не будет лишним и отдельный выключатель (рис. 3).

Рисунок 4. Схема регулятора температуры с симистором.

Следующая схема регулятора зарекомендовала себя с хорошей стороны (рис. 4). Изделие получается очень надежным и простым. Деталей требуется минимум. Главная из них – симистор КУ208Г. Из светодиодов достаточно оставить HL1, который будет сигнализировать о наличии напряжения на входе и о работе регулятора. Корпусом для собранной схемы может быть подходящих размеров коробочка. Можно для этой цели использовать корпус электрической розетки или выключателя с установленным проводом питания и вилкой. Ось переменного резистора нужно вывести наружу и надеть на нее пластмассовую ручку. Рядом можно нанести деления. Такой простейший прибор способен регулировать нагрев паяльника в пределах примерно 50-100%. При этом мощность нагрузки рекомендуется в пределах 50 Вт. На практике схема работала с нагрузкой 100 Вт без последствий в течение часа.

Температура жала паяльника зависит от многих факторов.

• Входного напряжения сети, которое не всегда стабильно;
• Рассеивания тепла в массивных проводах или контактах, на которых производится пайка;
• Температуры окружающего воздуха.

Для качественной работы требуется поддерживать тепловую мощность паяльника на определенном уровне. В продаже есть большой выбор электроприборов с регулятором температуры, однако стоимость таких устройств достаточно высокая.

Еще более продвинутыми являются паяльные станции. В таких комплексах расположен мощный блок питания, при помощи которого можно контролировать температуру и мощность в широких пределах.

Цена соответствует функциональности.
А что делать, если паяльник уже имеется, и покупать новый с регулятором не хочется? Ответ простой – если вы умеете пользоваться паяльником, сможете изготовить и дополнение к нему.

Регулятор для паяльника своими руками

Эта тема давно освоена радиолюбителями, которые как никто другой заинтересованы в качественном инструменте для паяния. Предлагаем вам несколько популярных решений с электросхемами и порядком сборки.

Двухступенчатый регулятор мощности

Такая схема работает на устройствах с питанием от сети переменного напряжения 220 вольт. В разрыв цепи одного из питающих проводников, параллельно друг другу подключается диод и выключатель. Когда контакты выключателя замкнуты – паяльник запитан в стандартном режиме.

При размыкании – ток проходит через диод. Ели вы знакомы с принципом протекания переменного тока – работа устройства будет понятно. Диод, пропуская ток лишь в одном направлении – отсекает каждый второй полупериод, понижая напряжение вдвое. Соответственно, в два раза снижается мощность паяльника.

В основном, такой режим питания используется при длительных паузах во время работы. Паяльник находится в дежурном режиме, и наконечник не сильно охлаждается. Для приведения температуры к 100% значению, включаем тумблер – и через несколько секунд можно продолжать пайку. При снижении нагрева меньше окисляется медное жало, продлевая срок службы прибора.

Двухрежимная схема на маломощном тиристоре

Данный регулятор напряжения для паяльника подходит к маломощным устройствам, не более 40 Вт. Дли силового управления, используется тиристор КУ101Е (на схеме – VS2). Несмотря на компактные размеры и отсутствие принудительного охлаждения – он практически не греется в любом режиме.

Тиристором управляет схема из переменного резистора R4 (использован обычный СП-04 сопротивлением до 47К) и конденсатора С2 (электролит 22мф).

Принцип работы следующий:

• Режим ожидания. Резистор R4 выставлен не максимальное сопротивление, тиристор VS2 закрыт. Питание паяльника осуществляется через диод VD4 (КД209), снижая напряжение до 110 вольт;
• Рабочий режим с регулировкой. В среднем положении резистора R4, тиристор VS2 начинает открываться, частично пропуская через себя ток. Переход в рабочий режим контролируется с помощью индикатора VD6, который зажигается при напряжении на выходе регулятора 150 вольт.

ВАЖНО! Проверка выполняется под нагрузкой, то есть с подключенным паяльником.

При вращении резистора R2 напряжение на входе в паяльник должно плавно изменяться. Схема помещается в корпусе накладной розетки, что делает конструкцию очень удобной.

ВАЖНО! Необходимо надежно изолировать компоненты термоусадочной трубкой, для предотвращения замыкания в корпусе – розетке.

Дно розетки закрывается подходящей крышкой. Идеальный вариант – не просто накладная, а герметичная уличная розетка. В данном случае выбран первый вариант.
Получается своеобразный удлинитель с регулятором мощности. Пользоваться им очень удобно, на паяльнике нет никаких лишних приспособлений, и ручка регулятора всегда под рукой.

Регулятор на микроконтроллере

Если вы считаете себя продвинутым радиолюбителем, можно собрать достойный лучших промышленных образцов, регулятор напряжения с цифровой индикацией. Конструкция представляет собой полноценную паяльную станцию с двумя выходными напряжениями – фиксированным 12 вольт и регулируемым 0-220 вольт.

Низковольтный блок реализован на трансформаторе с выпрямителем, и особой сложности в изготовлении не представляет.

ВАЖНО! При изготовлении блоков питания с разными уровнями напряжения, обязательно установите несовместимые между собой розетки. Иначе можно вывести из строя низковольтный паяльник, по ошибке подключив его к выходу 220 вольт.

Блок управления переменной величиной напряжения выполнен на контроллере PIC16F628A.

Подробности схемы и перечисление элементной базы ни к чему, все видно на схеме. Силовое управление выполнено на симисторе ВТ 136 600. Управление подачей мощности реализовано с помощью кнопок, количество градаций – 10. Уровень мощности от 0 до 9 показывается на индикаторе, который также подключен к контроллеру.

Генератор тактов подает импульсы на контроллер с частотой 4 МГц, это и есть скорость работы программы управления. Поэтому контроллер моментально реагирует на изменение входного напряжения, и стабилизирует выходное.

Схема собирается на монтажной плате, на весу или картонке такое устройство не спаять.

Монтаж двусторонний.

Для удобства станцию можно собрать в корпусе для радиоподелок, или в любом другом, подходящего размера.

В целях безопасности, розетки на 12 и 220 вольт размещаются на разных стенках корпуса. Получилось надежно и безопасно. Такие системы отработаны многими радиолюбителями и доказали свою работоспособность.

Как видно из материала, можно самостоятельно изготовить регулируемый паяльник с любыми возможностями и на любой кошелек.

5 советов, которые следует учитывать перед покупкой нового паяльника

Большинство новичков начинают новое хобби с дешевыми инструментами и улучшают их по мере улучшения своих навыков. Однако пайка — это дисциплина, в которой высококачественный инструмент — это разница между успешным проектом и дорогой вечеринкой с барбекю для одного человека.

Пайка — по сути простой навык, осложненный распространенностью дешевых утюгов, отпугивающих новичков. Читайте дальше, чтобы узнать, как вы могли бы добиться большего успеха с помощью качественного паяльника и почему дешевые паяльники просто не стоят хлопот.

1. Избегайте паяльников с фиксированной температурой

Знание основ пайки имеет решающее значение для понимания разницы между хорошим паяльником и плохим. Чтобы сказать это, требуется глубокое понимание механики пайки, таких как действие металл-растворитель и роль флюса, как описано в нашем руководстве по основам пайки.

Идеальный паяльник должен не только обеспечивать достаточное количество тепла для процесса пайки, но и делать это точно контролируемым образом. Пайка включает в себя различные размеры компонентов и типы припоя, которые требуют определенной температуры пайки. Поэтому хороший утюг должен позволять точно контролировать температуру кончика.

Любые ошибки в этом отделе приводят либо к холодной пайке, либо к сгоранию компонентов. К сожалению, это исключает все утюги начального уровня без регулировки температуры.

Такие паяльники нагревают жало до произвольно заданной температуры и плохо ее поддерживают. Без каких-либо средств измерения температуры наконечника эти утюги не могут ни уменьшить мощность нагревателя при пайке деликатных компонентов, ни увеличить ее для выполнения более крупных работ.

Даже самые опытные люди считают практически невозможным добиться стабильных результатов с такими утюгами. Новички, скорее всего, испортят свои проекты пайки с помощью этих инструментов.

2. Понимание управления мощностью и температурой

Заявленная мощность паяльника в основном показывает, насколько быстро нагревательный элемент может повышать температуру жала. Утюгу мощностью 25 Вт потребуется более минуты, чтобы нагреть наконечник до 660 ° F от комнатной температуры. С другой стороны, паяльная станция JBC мощностью 130 Вт доберется туда за пару секунд.

Пайка намного сложнее, чем просто нагрев жала до нужной температуры.

Когда горячий наконечник касается изделия, он отдает тепло на относительно более холодную площадку печатной платы, а компонент опережает и сам становится холоднее. Это когда нагревательный элемент срабатывает для поддержания температуры наконечника. Тонкая пайка с меньшими компонентами равна меньшей тепловой массе, поэтому даже хиленький 25-ваттный утюг может не отставать.

Однако крупные компоненты, такие как объемные конденсаторы и заземляющие пластины, действуют как радиаторы. Паяльники меньшей мощности не могут достаточно быстро восполнить потери тепла при пайке, что приводит к холодным соединениям и полному отказу припаять компоненты с большой тепловой массой.

Если вы собираетесь паять большие детали, такие как разъемы XT-90, массивные заземляющие пластины и другие компоненты с высокой тепловой массой, вы должны выбрать паяльник с высокой мощностью.

Небольшие паяльные работы можно выполнять с помощью маломощных утюгов, но пайка механических клавишных переключателей является хорошим примером того, как даже деликатные компоненты могут выиграть от использования мощных утюгов. Стандартная 104-клавишная клавиатура предполагает быструю пайку сотен стыков.

Маломощный утюг не может поддерживать температуру наконечника в таких условиях, что приводит к явлению, называемому тепловым дрейфом, при котором температура наконечника постепенно падает, пока в конечном итоге вы не получите холодные соединения. Хорошие паяльные станции имеют мощность нагрева не менее 60 Вт, что делает их достаточно универсальными для большинства работ.

Связанный: дешевые и интересные проекты электроники DIY, которые можно решить менее чем за 15 долларов

Вопреки распространенному мнению, утюг высокой мощности не разрушает хрупкие компоненты. Паяльник с регулируемой температурой предназначен для отключения нагревателя, когда жало достигает заданной температуры. Мощная система нагрева обеспечивает быстрое восстановление тепла только во время сложных паяльных работ.

3. Важен контроль температуры с обратной связью

Обладать большой мощностью под капотом — это здорово, но есть причина, по которой раллийные автомобили предпочитают грузовикам с полуприцепом, когда первостепенное значение имеет отзывчивость. Пайка ничем не отличается. Ваша паяльная станция может иметь мощность нагрева 130 Вт, но от нее не будет толку, если жало слишком остынет до того, как сработает нагреватель. 0003

Дешевые аналоговые паяльники увязают в медленном времени отклика. Они не могут реагировать достаточно быстро, чтобы компенсировать быструю потерю температуры жала при пайке более крупных компонентов. Это проявляется в виде теплового дрейфа и, следовательно, приводит к холодным соединениям.

Хорошие паяльники решают эту проблему за счет включения значительно более гибкой цифровой системы контроля температуры с обратной связью. Обычно это нагревательный элемент, датчик температуры и микропроцессорный блок управления.

Связанный: Дрейфующий контроллер PS4? Вот как это исправить

Современные паяльные станции и даже некоторые дешевые паяльники, такие как TS-100 и Pinecil, используют микропроцессорный контроль температуры, что позволяет им быстро реагировать на поддержание точной температуры жала даже при пайке компонентов с высокой тепловой массой.

Такая способность предотвращать как понижение, так и превышение температуры особенно важна при пайке термочувствительных интегральных схем.

4. Традиционные паяльники и паяльники прямого нагрева

Не все цифровые паяльники устроены одинаково. Вначале более дешевая паяльная станция Hakko FX-888D может иметь ту же цифровую микропроцессорную логику управления, что и значительно более дорогая FX-951, но последняя опережает ее по производительности пайки на световые годы.

В Hakko FX-951 используется относительно более современная технология пайки прямым нагревом, которая не только позволяет ему быстрее реагировать на температурные изменения, но и поддерживает температуру наконечника с более высокой степенью точности. И ответ прямо кроется в конструкции наконечника.

Традиционные паяльники, такие как Hakko FX-888D, отделяют жало от замкнутой системы контроля температуры. Другими словами, наконечник скользит по нагревательному элементу и снимается с него, а термопара используется для измерения температуры наконечника.

Связанный: Лучшие паяльники для начинающих

Хотя это удешевляет замену наконечников, сам наконечник не только физически находится дальше от нагревателя и термопары, но и имеет воздушный зазор между ними. К сожалению, воздух плохой проводник тепла.

Таким образом, термопара не может регистрировать изменения фактической температуры наконечника с какой-либо скоростью или точностью. Наконечник также не может нагреваться с оптимальной эффективностью. Этот конструктивный недостаток делает такие паяльные станции неспособными использовать истинный потенциал своей микропроцессорной системы контроля температуры.

Современные паяльные станции прямого нагрева, такие как Hakko FX-951, Pace ADS200 и весь ассортимент продукции JBC. Наконечник в таких станциях представляет собой сборную конструкцию, включающую в себя нагревательный элемент и термопару в едином корпусе. Это не только устраняет воздушный зазор, но и позволяет разместить нагревательный элемент и термопару прямо на пресловутом наконечнике.

Отсутствие воздушного зазора между жалом и нагревательным элементом позволяет таким паяльным станциям достигать рабочих температур за несколько секунд, а также позволяет им быстро реагировать и устранять тепловой дрейф. Однако дополнительные компоненты и сложность изготовления делают замену таких наконечников более дорогой.

Паяльник Pinecil — хороший пример такого компромисса. Утюг за 25 долларов поставляется без наконечника, что в конечном итоге стоит дополнительно 15 долларов. Тем не менее, этот дешевый паяльник с прямым нагревом демонстрирует лучшую тепловую реакцию, чем гораздо более дорогой Hakko FX-888D, в котором используется жал традиционной конструкции.

5. Качество наконечника меняет правила игры

Геометрия жала паяльника играет решающую роль в обеспечении контролируемого равномерного нагрева выводов компонентов и контактных площадок на печатной плате. Дешевые паяльники обычно снабжены коническим жалом, поскольку они могут позволить себе роскошь включать только одно жало в коробку.

Можно предположить, что это универсальное жало, подходящее для всех видов паяльных работ. На самом деле конический наконечник выбран только потому, что его геометрия подходит для пайки SMD. Более тонкая заостренная форма таких наконечников делает их идеальными для маневрирования вокруг небольших SMD-компонентов, что было бы невозможно с другими более крупными формами наконечников.

К сожалению, соответственно меньшее пятно контакта конических наконечников не может обеспечить тепловую связь, необходимую для шунтирования больших контактных площадок и выводов, связанных с пайкой через отверстие. Это проблема, потому что подавляющее большинство новичков работают с перфорированными платами, пригодными для самостоятельного изготовления, которые требуют сквозной пайки, что лучше всего обслуживается наконечником долота.

В дополнение к ограниченному выбору геометрии жала, антикоррозионное покрытие дешевых жал слишком непрочно, чтобы служить своей цели. Это приводит к быстрому окислению наконечников, что приводит к плохой теплопроводности, что, в свою очередь, приводит к холодным соединениям и сгоранию компонентов.

Несколько дешевых паяльников Получите пропуск

Pinecil и TS-100 — одни из самых дешевых паяльников, которые чудесным образом соответствуют критериям качественных паяльников за относительно небольшие деньги.
