Тиристорная схема регулятора тока для сварочного аппарата – Дом и Сад

Важной особенностью конструкции любого сварочного аппарата является возможность регулировки рабочего тока. В промышленных аппаратах используют разные способы регулировки тока: шунтирование с помощью дросселей всевозможных типов, изменение магнитного потока за счет подвижности обмоток или магнитного шунтирования, применение магазинов активных балластных сопротивлений и реостатов. К недостаткам такой регулировки надо отнести сложность конструкции, громоздкость сопротивлений, их сильный нагрев при работе, неудобство при переключении.

Наиболее оптимальный вариант – еще при намотке вторичной обмотки сделать ее с отводами и, переключая количество витков, изменять ток. Однако использовать такой способ можно для подстройки тока, но не для его регулировки в широких пределах. Кроме того, регулировка тока во вторичной цепи сварочного трансформатора связана с определенными проблемами.

Так, через регулирующее устройство проходят значительные токи, что приводит к его громоздкости, а для вторичной цепи практически невозможно подобрать столь мощные стандартные переключатели, чтобы они выдерживали ток до 200 А.

Другое дело – цепь первичной обмотки, где токи в пять раз меньше.

После долгих поисков путем проб и ошибок был найден оптимальный вариант решения проблемы – широко известный тиристорный регулятор, схема которого изображена на рис.1.

При предельной простоте и доступности элементной базы он прост в управлении, не требует настроек и хорошо зарекомендовал себя в работе – работает не иначе, как “часы”. Регулирование мощности происходит при периодическом отключении на фиксированный промежуток времени первичной обмотки сварочного трансформатора на каждом полупериоде тока. Среднее значение тока при этом уменьшается.

Основные элементы регулятора (тиристоры) включены встречно и параллельно друг другу. Они поочередно открываются импульсами тока, формируемыми транзисторами VT1, VT2. При включении регулятора в сеть оба тиристора закрыты, конденсаторы С1 и С2 начинают заряжаться через переменный резистор R7. Как только напряжение на одном из конденсаторов достигает напряжения лавинного пробоя транзистора, последний открывается, и через него течет ток разряда соединенного с ним конденсатора.

Вслед за транзистором открывается и соответствующий тиристор, который подключает нагрузку к сети. После начала следующего, противоположного по знаку полупериода переменного тока тиристор закрывается, и начинается новый цикл зарядки конденсаторов, но уже в обратной полярности. Теперь открывается второй транзистор, и второй тиристор снова подключает нагрузку к сети.

Изменением сопротивления переменного резистора R7 можно регулировать момент включения тиристоров от начала до конца полупериода, что в свою очередь приводит к изменению общего тока в первичной обмотке сварочного трансформатора Т1. Для увеличения или уменьшения диапазона регулировки можно изменить сопротивление переменного резистора R7 в большую или меньшую сторону соответственно.

Транзисторы VT1, VT2, работающие в лавинном режиме, и резисторы R5, R6, включенные в их базовые цепи, можно заменить динисторами. Аноды динисторов следует соединить с крайними выводами резистора R7, а катоды подключить к резисторам R3 и R4. Если регулятор собрать на динисторах, то лучше использовать приборы типа КН102А.

В качестве VT1, VT2 хорошо зарекомендовали себя транзисторы старого образца типа П416, ГТ308. Вполне реальна замена их более современными маломощными высокочастотными, имеющими близкие параметры. Переменный резистор типа СП-2, остальные типа МЛТ. Конденсаторы типа МБМ или МБТ на рабочее напряжение не менее 400 В.

None Внимание! Устройство имеет гальваническую связь с сетью. Все элементы, включая теплоотводы тиристоров, должны быть изолированы от корпуса.

Смотрите также по теме: Тиристорные регуляторы мощности и Самодельные аппараты точечной сварки для домашней мастерской

На главную страницу.

СВАРОЧНЫЙ АППАРАТ   Недавно беседовал со своим преподавателем в университете, и на свою беду раскрыл свои радиолюбительские таланты. В общем кончился разговор тем, что взялся я собрать человеку тиристорный выпрямитель с плавным регулятором тока, для его сварочного “бублика”. Зачем это нужно? Дело в том, что переменным напряжением нельзя варить со специальными электродами, рассчитанными на постоянку, а учитывая что сварочные электроды бывают разной толщины (чаще всего от 2 до 6 мм), то и значение тока должно быть пропорционально изменено.     Выбирая схему сварочного регулятора, последовал совету -igRomana- и остановился на довольно простом регуляторе, где изменение тока производится подачей на управляющие электроды импульсов, формируемых аналогом мощного динистора, собранного на тиристоре КУ201 и стабилитроне КС156.   Смотрим схему ниже:    Несмотря на то, что потребовалась дополнительная обмотка с напряжением 30 В, решил сделать проще, и чтоб не трогать сам сварочный трансформатор поставил небольшой дополнительный на 40 ватт. Тем самым приставка-регулятор стала полностью автономной – можно её подключать к любому сварочному трансформатору.   Остальные детали регулятора тока собрал на небольшой плате из фольгированного текстолита, размерами с пачку сигарет.     В качестве основания выбрал кусок винипласта, куда прикрутил сами тиристоры ТС160 с радиаторами. Так как мощных диодов под рукой не оказалось, пришлось два тиристора заставить выполнять их функцию.     Она так-же крепится на общее основание. Для ввода сети 220 В использованы клеммы, входное напряжение со сварочного трансформатора подаётся на тиристоры через винты М12. Снимаем постоянный сварочный ток с таких-же винтов.    Сварочный аппарат собран, пришло время испытаний. Подаём на регулятор переменку с тора и меряем напряжение на выходе – оно почти не меняется. И не должно, так как для точного контроля вольтажа нужна хотя-бы небольшая нагрузка. Ей может быть простая лампа накаливания на 127 (или 220 В). Вот теперь и без всяких тестеров видно изменение яркости накала лампы, в зависимости от положения движка резистора-регулятора. Вот и понятно, зачем по схеме указан второй подстроечный резистор – он ограничивает максимальное значение тока, что подаётся на формирователь импульсов. Без него выходной уже от половины движка достигает предельно возможного значения, что делает регулировку недостаточно плавной.    Для правильной настройки диапазона изменения тока, надо основной регулятор вывести на максимум тока (минимум сопротивления), а подстроечным (100 Ом) постепенно снижать сопротивление, пока дальнейшее его уменьшение не приведёт к увеличению сварочного тока. Зафиксировать этот момент.    Теперь сами испытания, так сказать по железу. Как и было задумано, ток нормально регулируется от нуля до максимума, однако на выходе не постоянка, а скорее импульсный постоянный ток. Короче электрод постоянного тока как не варил, так и не варит как следует.    Придётся добавлять блок конденсаторов. Для этого нашлось 5 штук отличных электролитов на 2200 мкФ 100 В. Соединив их с помощью двух медных полосок параллельно, получил вот такую батарею.    Проводим опять испытания – электрод постоянного тока вроде начал варить, но обнаружился нехороший дефект: в момент касания электрода, происходит микровзрыв и прилипание – это разряжаются конденсаторы. Очевидно без дросселя не обойтись. И тут удача не оставила нас с преподавателем – в каптёрке нашёлся просто отличный дроссель ДР-1С, намотанный медной шиной 2х4 мм по Ш-железу и имеющий вес 16 кг.     Совсем другое дело! Теперь залипания почти нет и электрод постоянного тока варит плавно и качественно. А в момент контакта идёт не микровзрыв, а типа лёгкое шипение. Короче все довольны – учитель отличным сварочным аппаратом, а я избавлением от забивания головы архимутным предметом, не имеющим никакого отношения к электронике:)    Форум по сварочным аппаратам    Схемы преобразователей 2 Порядок вывода комментариев: По умолчаниюСначала новыеСначала старые MAESTRO   (27.04.2014 11:08) [Материал] “добавил вольтдобавку” – не совсем понятно…

MAESTRO

(27.04.2014 20:26)МатериалА смысл в изменении? Мощность передаваемая в шов ведь не изменяется, только больше деталей и снижение надёжности.

MAESTRO

(27.04.2014 20:46)МатериалПараллельно выходу конденсатор и дальше по электроду – дроссель.

MAESTRO

(27.04.2014 20:59)МатериалСпасибо за хорошую оценку, так и знал что кому-нибудь это пригодится))

MAESTRO

(16.05.2014 11:21)Материал

MAESTRO

(18.05.2014 13:18)Материал

tomb

(20.05.2014 16:04)МатериалДобры день МАЕСТРО У меня есть стари заводской выпрямитель сварочный ВДУ 506 на котором снятий все плати управления, но силовой трансформатор, дроссель и тиристоры Т161 (6 шт.) на месте. Мне понравилась Ваша схема и хочу сделать его для ВДУ 506. Как Вы думайте можно Вашу схему подогнать для ВДУ 506? В описание Вы писали что у Вас под рукой не било мощных диодов и Вы поставили тиристоры. У Меня тоже такая ситуация, если можете покажите на схеме куда и как подключали управляющий электрод. С уважением Том.

MAESTRO

(20.05.2014 16:09)Материал

Здравствуйте. Может лучше спаять вду-506 по родной схеме? Не факт что она подойдёт к тем элементам.

tomb

(20.05.2014 17:01)МатериалУважаемый МАЕСТРО В родной схеме очень много деталей Я не смогу их здесь достать и потом Вы же знайте сделать печатную плату (нарисовать, сверлить, травить) это очень долго и мучительно. А Ваша схема проста и не требует особой настройки. Из всех схем которые Я видел в интернете Ваша схема самая лучшая (как говорится Все гениальное просто и все простое гениально). Как Вы думайте что может мешать реализованные Вашей схемы? С уважением Том.

максим

(16.06.2014 09:01)МатериалЗдравствуйэе. У Вас на плате есть два маломощных резистора,а на схеме нет. Для чего они?

MAESTRO

(16.06.2014 10:21)МатериалХороший вопрос. Они между управляющими электродами и минусом – для надёжного запирания тиристоров, и чтоб предотвратить их полное открывание при авариях схемы.

MrStarley

(16.06.2014 17:00)Материалкакой их номинал?

MAESTRO

(16.06.2014 20:00)МатериалНа 1-2 килоома.

vadya

(31. 07.2014 23:34)Материалпротив мгновенного разряда конденсаторов другие спецы предлагали сопротивление порядка 0,5….1 Ом. (правда, там не регулятор, а просто аппарат и диодный мост) А тут резистор подходит вместо тяжелого дросселя

MAESTRO

(01.08.2014 10:01)МатериалРезистор никак, дроссель запасает энергию – вот его основная функция.

vadya

(02.08.2014 05:06)Материалесли сделать такой регулятор, то “жесткость” остаётся проблемой или нет?

MAESTRO

(02.08.2014 10:49)МатериалЧто значит “жесткость”? При испытаниях с дросселем, особенно на нержавейке, варило прекрасно. Без него намного хуже.

vadya

(02.08.2014 22:14)Материалжесткость, в смысле не крутопадающее напряжение, когда вся вторичка намотана поверх первичной

vadya

(02.08.2014 22:17)Материали стоит ли купить на барахолке конденсаторы , бывшие в употреблении. говорят, если они долго будут стоят без заряда то испортятся..как их проверит с ходу?

MAESTRO

(03. 08.2014 10:00)Материал

Проверить можно только ESR метром. Больше никак. Б/у это всегда лотерея. Про жесткость ничего сказать не могу.

Сергей

(05.01.2015 18:45)МатериалДымит и горит резистор на 30 ом в чем может причина

MAESTRO

(05.01.2015 19:06)МатериалПоступает на него слишком большое напряжение с трансформатора. Если при этом работает нормально – поставить мощностью повыше.

Сергей

(05.01.2015 19:34)МатериалНу я правда не подключал сопротивление на 1 ком между упр. электродом и минусом и делал кое какую замену КД209А на 1N4007;КУ101А на КУ201Б;КС156А на КС147А;В200 на ВЛ200;ТЛ171-250 на ТЛ271-320; это не могло павлиять.Транс взял с выходом 0;5;36в; я запитался между 5В и 36В где-то 30-31В переменки было на выходе но варить не пробывал

MAESTRO

(05.01.2015 19:44)МатериалМожет эти тиристоры сильнее грузят резистор (им больше тока для открывания требуется).

Сергей

(05.01.2015 20:20)Материалзавтра буду эксперементировать

Timonit

(09. 04.2015 17:24)МатериалДобрый день! Подскажите у меня есть два тиристора Т253-1000 сможет ли данная схема управлять ими?

MAESTRO

(09.04.2015 18:09)МатериалДа, должны подойти.

Timonit

(17.04.2015 12:16)МатериалMAESTRO Скажите: на схеме подстроечный и переменный резисторы 200 и 220 Ом соответственно, а на Ваших фотографиях 100 и 470 Ом, это позволило добиться каких-то положительных результатов либо желательнее оставить номиналы, как на схеме?

MAESTRO

(17.04.2015 15:38)МатериалВ процессе настройки изменил, чтоб регулировка была более широкой – это зависит от марки тиристоров.

IIupaT

(17.04.2015 15:43)Материал

У Вас четыре тиристора на рисунках скажите как подключены два из них чтоб работали как простые диоды.

MAESTRO

(17.04.2015 15:51)МатериалУправляющий электрод соединить с анодом тиристора, желательно через резистор на несколько Ом.

IIupaT

(17.04.2015 17:55)Материал

rinat

(08. 03.2016 21:42)Материалдобрый день эта тема еще актуальна есть пару вопросов

MAESTRO

(08.03.2016 21:44)МатериалЗдравствуйте, если смогу – отвечу.

31-45

Солнечная министанцияСамодельный ламповыйФонарики Police

© 2009-2020, “Электронные схемы самодельных устройств”. Электросхемы для самостоятельной сборки радиоэлектронных приборов и конструкций. Полезная информация для начинающих радиолюбителей и профессионалов. Все права защищены.

• Вход
• Почта
• Мобильная версия

материалы в категорииПредлагаемое устройство представляет собою регулятор постоянного тока, а так как диапазон регулировок у него очень широк и используются мощные тиристоры то применять его можно и как мощное зарядное устройство так и сварочный аппарат.

График, поясняющий работу силового блока, выполненного по однофазной мостовой несимметричной схеме (U2 – напряжение, поступающее со вторичной обмотки сварочного трансформатора, alpha – фаза открывания тиристора, t – время).

Регулятор может подключаться к любому сварочному трансформатору с напряжением вторичной обмотки U2=50. . .

90В. Предлагаемая конструкция очень компактна. Общие габариты не превышают размеры обычного нерегулируемого выпрямителя типа «мостик» для сварки постоянным током.

Схема регулятора состоит из двух блоков: управления А и силового В. Причём первый представляет собой не что иное, как фазоимпульсный генератор. Выполнен он на базе аналога однопереходного транзистора, собранного из двух полупроводниковых приборов n-p-n и p-n-p типов.

С помощью переменного резистора R2 регулируется постоянный ток конструкции. В зависимости от положения движка R2 конденсатор С1 заряжается здесь до 6,9 В с различной скоростью. При превышении же этого напряжения транзисторы резко открываются.

И С1 начинает разряжаться через них и обмотку импульсного трансформатора Т1. Тиристор, к аноду которого подходит положительная полуволна (импульс передаётся через вторичные обмотки), при этом открывается.

В качестве импульсного можно использовать промышленные трёхобмоточные ТИ-3, ТИ-4, ТИ-5 с коэффициентом трансформации 1:1:1. И не только эти типы. Хорошие, например, результаты дает использование двух двухобмоточных трансформаторов ТИ-1 при последовательном соединении первичных обмоток. Причём все названные типы ТИ позволяют изолировать генератор импульсов от управляющих электродов тиристоров.

Только есть одно «но». Мощность импульсов во вторичных обмотках ТИ недостаточна для включения соответствующих тиристоров во втором (см. схему), силовом блоке В.

Выход из этой «конфликтной» ситуации был найден элементарный. Для включения мощных использованы маломощные тиристоры с высокой чувствительностью по управляющему электроду.

Силовой блок В выполнен по однофазной мостовой несимметричной схеме. То есть тиристоры трудятся здесь в одной фазе. А плечи на VD6 и VD7 при сварке работают как буферный диод.

Монтаж? Его можно выполнить и навесным, базируясь непосредственно на импульсном трансформаторе и других относительно «крупногабаритных» элементах схемы. Тем более что соединяемых в данную конструкцию радиодеталей, как говорится, минимум-миниморум.

Прибор начинает работать сразу. Моделист-конструктор 1994 №9. А.

ЧЕРНОВ, г. Саратов

Хочу вам предложить отличное решение для сварочного аппарата. Этот модуль плавно регулирует сварочный ток (фазоимпульсный метод регулирования тока), также может применяться для регулятора тока заряда аккумуляторов.

None Кратковременное нажатие увеличивает (+) на 1 шаг или уменьшает (-) на один шаг, удержание кнопки быстро увеличивает/уменьшает выходной ток.

В данном устройстве сохраняется установленный ток при отключении устройства. Индикация – самая простая (так как изначально изготавливался модуль для тестирования качества работы) светодиод мигает при регулировке – чем быстрее мигает, тем меньше мощность. Когда дошли до максимума или минимума – светодиод тухнет.

В архиве есть все необходимые файлы (прошивка, схема , печатная плата и файл еепром его не обязательно заливать) для повторения устройства. Устройство не нуждается в наладке и начинает работать сразу после правильной сборки. Прошивку можно залить с помощью любого АВР программатора, фьюзы изменять не нужно.
Если данный проект заинтересует людей – буду готов усовершенствовать модуль.

Ниже вы можете скачать печатную плату в формате LAY, прошивку.

Список радиоэлементов

Скачать список элементов (PDF).

Прикрепленные файлы:

Источники:

• electrik.info
• elwo.ru
• radio-uchebnik.ru
• cxem.net

Регулятор мощности для сварочного трансформатора своими руками

Регулятор мощности для сварочного трансформатора своими руками

» Статьи » Регулятор тока для сварочного аппарата своими руками
Каждый способ регулирования способен положительно сказываться на работе сварочного агрегата, но есть у каждого метода и свои недостатки, которые желательно знать и уметь избегать неприятных ситуаций. Сварочный процесс является ответственной процедурой, поэтому становится определяющим практически любое отклонение от норм.

При помощи специальных регуляторов:

• Настраивается рабочий ток,
• Меняется магнитный поток.

Поэтому регулятор тока для сварочного аппарата выполняет важную функцию и в качестве основных методов регулировки используют: магнитное шунтирование, подвижность обмоток, а так же дроссели разных видов.

Способы регулировки параметров сварки

Если подключится к отводам, которые выполняются на второй обмотке трансформатора, то есть возможность для ступенчатого регулирования электрического тока. При использовании данного способа меняется количество витков, таким образом, происходит уменьшение или увеличение тока.

Но есть недостатки в этом методе, которые заключаются в минимальных диапазонах регулировки. И придется делать приличные габариты регулирующего устройства, чтобы выдерживать серьезные электрические перегрузки. Также предстоит пользоваться мощными переключателями, способными выдерживать большие токи.

Вторичная обмотка принимает значительно большие нагрузки, чем вторичная обмотка, поэтому это приспособление быстро изнашивается. Для улучшения показателей подобной конструкции применяются тиристоры, которые интегрируются в первичную обмотку.

С помощью такого прибора осуществляется настройка сварочного аппарата, причем делать это очень просто. Чтобы сделать регулятор тока для сварочного аппарата, нужно правильно подбирать сопротивления и прочие элементы, входящие в схему данного устройства.

Схема регулятора тока для сварочного агрегата

Тиристоры в устройстве устанавливаются параллельно, так что они открываются при помощи тока, который создается двумя транзисторами. Когда регулятор включается в схему, тиристоры находятся в закрытом состоянии, а заряд принимают конденсаторы благодаря переменному сопротивлению.

И при достижении конденсатором определенного напряжения происходит движение тока разряда. После транзистора происходит открытие тиристора, подключающего нагрузку.

Меняя сопротивление резистора, будет можно осуществлять регулировку подключения тиристоров. В связи с этим происходит изменение общего тока на изначальной трансформаторной обмотке.

Чтобы добиться увеличения или снижения диапазона регулировки, меняется сопротивление резистора в нужном направлении. Если нет в наличии транзисторов, допустимым условием является применение динисторов.

Схема регулятора с динисторами и транзисторами

Монтируется регулятор тока для сварочного аппарата не только на транзисторах, предназначенных для получения лавинного напряжения, но и с использованием динисторов.

Данный элемент нужно подключить анодами к выводам сопротивления, а катодами он должен быть присоединен к другим двум резисторам. Используются для регуляторов сварочных приборов транзисторы моделей П416, ГТ308, но есть еще возможность для подключения маломощных транзисторов с похожими характеристиками.

Резисторы переменного типа могут быть использованы СП-2, а в качестве постоянных элементов применяются МБМ. При этом нужно подбирать такое сопротивление, которое будет обладать подходящим рабочим напряжением.

Чтобы качественно собрать регулирующее устройство для сварочного аппарата, нужно воспользоваться текстолитовым основанием, имеющим толщину 1,5 – 2 миллиметра, тогда процесс монтажа получится более удобным.

Необходимо предусмотреть изоляцию всех деталей, участвующих в схеме, от корпуса, так как возможны короткие замыкания и увеличение температуры. Серьезные перегрузки способны приводить к негативным последствиям и выходу из строя, как отдельных элементов, так и всего устройства.

Если при сборке регулирующего устройства соблюдались все правила, и детали были подобраны по оптимальным параметрам, то регулятор не обязательно настраивать.

Но перед тем как эксплуатировать приспособление в полном объеме, нужно проконтролировать работу транзисторов, включенных в схему, потому что они могут не выдержать лавинного режима.

Благодаря стабильной работе устройства сварочные аппараты смогут нормально работать с разными свариваемыми материалами и конструкциями.

Поделитесь со своими друзьями в соцсетях ссылкой на этот материал (нажмите на иконки):

swarka-rezka.ru

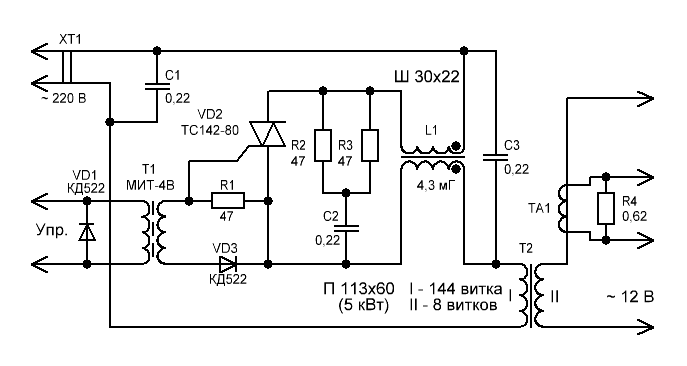

Регулятор сварочного тока

Для удобной регулировки сварочного тока в бытовых сварочных аппаратах применяют различные способы от переключения отводов в первичной и вторичной обмотке трансформатора до гашения сварочного тока с помощью балластных резисторов. Наиболее продвинутое решение применить для этих целей электронный регулятор сварочного тока .

Этот регулятор доступен для самостоятельного повторения и имеет хорошие показатели, как по качеству сварочного шва, так и по энергопотреблению. Схема достаточно простая и доступна для воплощения радиолюбителю из разряда начинающих.

Трансформатор необходимо взять с запасом по мощности киловатта на 3.для такой мощности первичная обмотка должна содержать примерно 200–240т витков провода в ПСД изоляции сечением 5мм². Вторичная силовая обмотка выполняется сечением 16мм² и выше.

Разносить обмотки необходимо для более мягкого процесса сварки, при намотке вторичной обмотки и первичной друг на друга коэффициент связи получается хорошим, но аппарат варит жестко и решением проблемы может быть только применение на выходе сглаживающего дросселя, который устранит провалы напряжения при переходе через нуль. Иногда и это не помогает.

Хорошо намотанный аппарат должен петь дугой, мягко шипеть, как будто он сало жарит. Напряжение вторичной обмотки выбирайте в пределах 50–55В при мощности трансформатора 3.0–3.5 КВт, ток сварки может достигать 200–220А.

Регулятор сварочного тока, предложенный здесь, работает на нескольких самодельных сварочных аппаратах, а также на сварочном Дуга производства ЗАО Электроприбор.

Блок штатной заводской регулировки удален, дополнительно намотано две обмотки для питания электронной схемы, плюс вставлены два тиристора диоды силовые там имеются.

Дроссель на выходе тоже есть, так что узел в рамке исключен. На качестве сварки переделка не отразилась.

Аналог сварочного аппарата дуга можете посмотреть здесь. Это зарядное – пусковое устройство Дуга 318П , отличается от сварочного аппарата только величиной выходного напряжения и мостовым выпрямителем. Здесь они слепили чудо. Так что воплощайте в жизнь регулятор сварочного тока на любых аппаратах. Эта схема работает хорошо .

Сварка постоянным и переменным током

В современном мире, в большей мере используется сварка с постоянным током. Это связано с возможностью уменьшения количества присадочного материала электродов в сварном шве. Но при сварке переменным напряжением, можно добиться очень качественного результата сварки. Источники сварочного тока, работающие с переменным напряжением можно разделить на несколько видов:

1. Приборы для аргонодуговой сварки. Здесь используются специальные электроды, которые не плавятся, благодаря этому аргонная сварка становится максимально комфортной;
2. Аппараты для производства РДС переменным электрическим током;
3. Оборудование для сварки с помощью полуавтомата.

А методы сварки переменным способом делятся на два типа:

• использование неплавящихся электродов;
• штучные электроды.

Сварка постоянным током бывает двух типов, обратной и прямой полярности. Во втором варианте сварочный ток движется от минуса к положительному показателю, а тепло сосредотачивается на заготовке. А обратная концентрирует внимание на торце электрода.

Как сделать простой регулятор тока для сварочного трансформатора

Важной конструктивной особенностью любого сварочного аппарата является возможность регулировки рабочего тока. В промышленных аппаратах применяют разные способы регулирования тока: шунтирование дросселями различного типа, изменение магнитного потока за счет подвижности обмоток или магнитное шунтирование, с помощью активных балластных сопротивлений и реостатов. К недостаткам этой регулировки можно отнести сложность конструкции, громоздкость сопротивлений, их сильный нагрев при работе, неудобство при переключении.

Самый оптимальный вариант — еще при намотке вторичной обмотки сделать ее с отводами и переключением числа витков изменить ток. Однако этим методом можно регулировать ток, но не регулировать его в широком диапазоне. Кроме того, регулирование тока во вторичной цепи сварочного трансформатора связано с определенными проблемами.

Итак, через устройство управления проходят значительные токи, что приводит к его громоздкости, а подобрать для вторичной цепи такие мощные штатные выключатели, которые бы выдерживали токи до 200 А, практически невозможно. Другое дело цепь первичной обмотки , где токи в пять раз меньше.

После долгих поисков методом проб и ошибок было найдено оптимальное решение проблемы — всем известный тиристорный регулятор, схема которого представлена ​​на рис. 1.

При предельной простоте и доступности элементной базы , прост в управлении, не требует настроек, отлично зарекомендовал себя в работе — работает как «часы».

Регулирование мощности происходит при периодическом отключении первичной обмотки сварочного трансформатора на фиксированный период времени в каждом полупериоде тока. Среднее значение тока уменьшается.

Основные элементы регулятора (тиристоры) включены и параллельны друг другу. Они поочередно открываются импульсами тока, формируемыми транзисторами VT1, VT2. При включении регулятора в сеть оба тиристора закрыты, конденсаторы С1 и С2 начинают заряжаться через переменный резистор R7. Как только напряжение на одном из конденсаторов достигает напряжения лавинного пробоя транзистора, последний открывается, и через него протекает разрядный ток подключенного к нему конденсатора.

Вслед за транзистором открывается соответствующий тиристор, который подключает нагрузку к сети. После начала следующего знака переменного тока полупериода переменного тока тиристор закрывается и начинается новый цикл заряда конденсаторов, но уже в обратной полярности. Теперь открывается второй транзистор, а второй тиристор снова подключает нагрузку к сети.

Изменяя сопротивление переменного резистора R7, можно регулировать момент включения тиристоров от начала до конца полупериода, что в свою очередь приводит к изменению полного тока в первичке обмотка сварочного трансформатора Т1. Для увеличения или уменьшения диапазона регулировки можно изменить сопротивление переменного резистора R7 соответственно в большую или меньшую сторону.

Транзисторы VT1, VT2, работающие в лавинном режиме, и резисторы R5, R6, включенные в их базовые цепи, можно заменить динисторами. Аноды динисторов следует подключить к крайним выводам резистора R7, а катоды к резисторам R3 и R4. Если регулятор собран на динисторах, то лучше использовать устройства типа КН102А.

В качестве VT1, VT2 хорошо зарекомендовали себя транзисторы старого типа типа П416, ГТ308. Вполне реально заменить их более современными маломощными высокочастотными, имеющими аналогичные параметры.

Резистор переменный типа СП-2, остальные типа МЛТ. Конденсаторы типа МБМ или МБТ на рабочее напряжение не ниже 400 В.

Правильно собранный регулятор не требует наладки. Нужно просто убедиться в стабильной работе транзисторов в лавинном режиме (или в стабильном включении динисторов).

Внимание! Устройство имеет гальваническую связь с сетью. Все элементы, включая радиаторы тиристоров, должны быть изолированы от корпуса.

Смотрите также по теме: Тиристорные регуляторы мощности и Самодельные аппараты точечной сварки для домашней мастерской
