Регулятор мощности для паяльника своими руками
Данная инструкция рассказывает, как превратить ваш обычный паяльник в паяльник с регулятором температуры жала. При этом вы потратите не более 10 долларов. Паяльники с терморегулятором заводского изготовления стоят намного дороже 10 долларов.
Будьте осторожны! Вам придется иметь дело с высоким сетевым напряжением. Если вы сомневаетесь в своих силах, лучше не беритесь за осуществление этого проекта.
Шаг 1: Что вам потребуется
Инструменты:
- Плоская отвертка.
- Инструмент для зачистки проводов.
- Ножницы по металлу или шлифмашинка.
- Ваши руки.
Детали диммера для паяльника:
- Трехжильный кабель с вилкой (можете взять от старого компьютера или другого устройства). Кабель должен иметь три провода: фаза, ноль, земля.
- Зажим Romex.
- Коробка соединительная Handy Box размером 10*10 см.
- Крышка к коробке Handy Box размером 10*10 см / двойная розетка.
- Регулятор освещения (диммер) мощностью 600 Вт.
- Лампа накаливания с патроном и проводами, – для проведения испытаний.
Шаг 2: Сборка
- Скрутите крепежную гайку с разъема Romex и наденьте его на электрический кабель так, чтобы сторона с зажимом была обращена в сторону штекера.
- Удалите заглушку из верхнего центрального отверстия для проводов в коробке Handy Box.
- Вставьте разъем Romex в открытое отверстие и затяните гайку как можно сильнее. КАБЕЛЬ ПОКА НЕ ЗАТЯГИВАЙТЕ!
- Разделите и зачистите провода кабеля. Здесь вам может пригодиться нож.
- Инструментом для зачистки снимите изоляцию с проводов примерно на 12 мм.
- Отломите четыре уха от розетки (которые являются продолжением винтовых креплений), они вам не понадобятся.
- Ножницами по металлу или шлифмашинкой отрежьте лишнюю площадь крышки диммера. Сделайте на крышке диммера два отверстия напротив отверстий, расположенных в крышке Handy Box.
- Соедините все компоненты. Фазный провод от кабеля соедините с черным проводом диммера с помощью специального изолированного колпачка-соединителя. Другой черный провод от диммера подсоедините к фазному выводу розетки (на задней стороне розетки все контакты подписаны: фаза, ноль, земля). Затем соедините нулевой провод кабеля с соответствующим контактом розетки. Наконец, заземляющие провода кабеля и диммера соедините с контактом розетки «земля». Диммер должен поставляться с электрической схемой подключения, так что если вы запутаетесь в проводах, то можете выполнить соединения согласно схемы. Просто вместо лампочки, вы подключаете розетку.
- Закрепите диммер и розетку на крышке коробки Handy Box с помощью крепежных деталей, которые прилагаются к коробке.
- Убедитесь, что все компоненты и провода помещаются в коробку и завинтите крышку Handy Box.
- Затяните винты разъема Romex, убедившись, что кабель в коробке имеет некоторую слабину. Не переусердствуйте с затяжкой винтов, иначе вы передавите кабель.
- Все готово к тестированию вашего устройства. Подключите к розетке лампу накаливания. Убедитесь, что яркость лампы регулируется при повороте ручки, а также включается и выключается при щелчке. Нарисуйте для удобства шкалу мощности вокруг ручки диммера.
- Регулятор температуры готов! Если он не работает, вам нужно выяснить причину неисправности и устранить ее.
Фазный провод от кабеля соедините с черным проводом диммера с помощью специального изолированного колпачка-соединителя. Другой черный провод от диммера подсоедините к фазному выводу розетки (на задней стороне розетки все контакты подписаны: фаза, ноль, земля). Затем соедините нулевой провод кабеля с соответствующим контактом розетки. Наконец, заземляющие провода кабеля и диммера соедините с контактом розетки «земля». Диммер должен поставляться с электрической схемой подключения, так что если вы запутаетесь в проводах, то можете выполнить соединения согласно схемы. Просто вместо лампочки, вы подключаете розетку.
Шаг 3: Заключение
Проведите испытания вашего регулятора мощности для паяльника, может быть вы используете его для регулировки скорости вращения углошлифовальной машины (хотя это вряд ли). Убедитесь, что подключаемая к регулятору мощность не превышает 600 Вт. Можете встроить в корпус контрольную лампочку, чтобы видеть, включен регулятор в данный момент или нет.
Устройство для регулировки мощности паяльника
Многие начинающие радиолюбители сталкиваются с тем, что им приходится часто менять паяльники.
Имеющиеся в их распоряжении китайские приборы разогреваются до температуры термоядерного синтеза, а их жало выгорает как бенгальские огни в новогоднюю ночь. Таким паяльником совершенно невозможно паять – флюс моментально испаряется и на жале постоянно образуются окислы. Это очень неприятно и раздражительно.

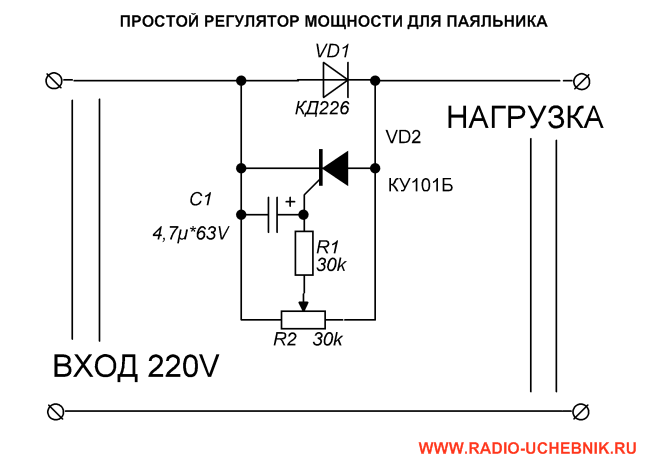

Эту проблему легко решить, собрав замечательный регулятор мощности по следующей схеме:
Он поможет управлять уровнем нагрева жала паяльника.
В интернете можно разыскать более простые схемы, но представленная в этой статье способна управлять очень мощными нагрузками благодаря замене одного лишь симистора.
К тому сборка такого устройства потребует незначительных затрат – купить необходимо лишь симистор требуемой мощности.
Итак, мощный симистор выступает в роли силового компонента этой схемы. Принцип его работы практически не отличается от принципа работы тиристора, за исключением того, что в отличие от последнего симистор является симметричным, т.
е. у него отсутствуют анод и катод. Протекание тока возможно в обоих направлениях. А управляет этим симистором симметричный динистор или diac DB-3 (отечественный аналогичный компонент КН102).
Его можно отыскать в нерабочем балласте энергосберегающей лампы, изъять из платы электронного трансформатора или приобрести в магазине.
Динистор здесь выступает в роли разрядника. У него имеется определенное напряжение срабатывания, и он открывается только в том случае, если к нему приложить это напряжение. А минимальное значение напряжения пробоя этого динистора составляет 28-30 В.
Конденсатор C1 будет накапливать заряд во время каждой полуволны сетевого напряжения.
И как только он зарядится до напряжения открывания динистора, то последний сработает, и заряд конденсатора через него подастся на управляющий вывод симистора, вследствие чего тот сработает.
Цепочка из компонентов VD1, VD2, C2 и R3 для нормального открывания симистора при минимально возможной выходной мощности.
Принцип работы всех похожих схем один и тот же – чем дольше задержка срабатывания симистора, тем ниже выходная мощность.
Отличительной чертой этой схемы является то, что она прекрасно работает при любой мощности на выходе. И заменой лишь одного симистора можно создать чудовищно мощный регулятор, который сможет управлять нагрузками в десятки киловатт.
Если планируется управление только паяльником, то устанавливать симистор на теплоотвод не нужно. Но для более высоких нагрузок теплоотвод обязателен.
Компактная печатная плата может быть размещена в спичечном коробке.
А при желании можно поместить такой регулятор в рукоять паяльника или как на картинке:
В итоге получается нечто, напоминающее паяльную станцию. Многие промышленные образцы паяльников китайского производства, дополненные таким регулятором, продаются как станции. Так что этот регулятор тоже можно назвать полноценной станцией.
Прикрепленные файлы: СКАЧАТЬ.
Автор: АКА КАСЬЯН.
Самодельный блок питания для паяльника
О том, что работать с низковольтным электрическим паяльником безопасно и удобно, знают все. На производстве и в учебных лабораториях уже давно повсеместно используются низковольтные малогабаритные паяльники, но в быту чаще всего приходится довольствоваться опасными и громоздкими инструментами, работающими от сети 220 В. сделать низковольтный блок питания паяльника своими руками не сложно.
Блок питания представляет собой простейший емкостной ограничитель нагрузки переменного тока.
В первом, настольном варианте прибор выполнен в легком металлическом корпусе, имеет два выключателя и один контрольный индикатор сетевого напряжения, сигнализирующий о трех режимах переключения.
Комбинации двух тумблеров SA1 и SA2 (рис. 1) задают четыре режима работы устройства: оба в нижнем положении по схеме — выключено, SA1 вверху, SA2 внизу — низкое 32 В, SA1 внизу, SA2 вверху — нормальное 36 В, оба переключателя вверху — усиленное свечение 39,5 В.
Электропаяльник подключается к прибору через разъем.
Авторские схемы намеренно не предусматривали конструкции блока приспособлений для припоя и флюса, так как эти наборы обычно занимают относительно много места. Поэтому в блоке есть только фигурная подставка под паяльник, которая при переноске убирается внутрь и не выступает за габариты блока.
Под прозрачной крышкой, закрывающей окно корпуса, между переключателями расположен индикатор. Нижняя часть корпуса закреплена на петле, ось которой выполнена из медной проволоки диаметром 3 мм на фигурной подставке паяльника.
Блок питания весит 375 г, а его габариты (без паяльника) 110Х55Х55 мм.
Во втором варианте блок питания рассчитан на работу от сети напряжением 127 В или 220 В. В рабочем состоянии блока раскрываются две половинки легкого металлического ящика, соединенные на петлях. Один содержит элементы электронного устройства (рис. 2), управляемого тремя переключателями, установленными на верхней панели из стеклопластика.
На индикатор смотрят через фигурное окошко, расположенное в ряду с переключателями S.
Другая половина пустая, служит подставкой для паяльника во время работы. Шнур питания паяльника неразрывно связан с блоком.
В собранном виде паяльник со шнуром помещается в левую половину коробки, затем складывается и фиксируется замком. Вес комплекта около 600 г, размеры в сложенном виде 170х60х50 мм.
В приборе применены металлобумажные конденсаторы, например, МБГО или МБМ на напряжение не ниже 250 В, тумблеры — ТП1, ограничительный резистор в цепи индикатора может быть любого вида сопротивлением от 50 до 100 кОм.
Блок питания, предназначенный для электропаяльника типа ПНТ-20, вполне подходит для любого другого аналогичного монтажного инструмента с поправкой на его паспортные данные (сопротивление и ток).
Читайте также по этой теме: Блоки питания электронных устройств
Паяльник 12 Вольт своими руками
by Shagufta Shahjahan
11 904 просмотраВ этом DIY мы собираемся сделать «Паяльник 12V». «Паяльник» — это ручной прибор, который нагревает припой, чтобы расплавить его, поскольку он может попасть в соединение между двумя заготовками. Этот процесс называется «пайка».
«Паяльник» состоит из нагретого металлического наконечника и ручки. Мы можем нагреть металлический наконечник, пропуская «электрический поток». Электричество может подаваться по «кабелям батареи» или «электрическим линиям» через резистивный нагревательный элемент. Это один из самых простых уроков, доступных в Интернете, по изготовлению паяльника на 12 В.
Купить на Amazon
Компоненты оборудования
Следующие компоненты необходимы для изготовления паяльника на 12 В
| S.no | Components | Value | Qty |
|---|---|---|---|
| 1 | Wood Piece | – | 1 |
| 2 | Copper wire | 8mm | 1 |
| 3 | Heat Resistant | – | 1 |
| 4 | Nichrome wire | 32awg | 1 |
| 5 | Copper wire | 1mm | 1 |
| 6 | Switch | – | 1 |
| 7 | Battery Clip with wire | – | 1 |
| 8 | Battery/ Transformer | 12V | 1 |
| 9 | LED Light (Optional) | 12V | 1 |
Circuit Construction
Step # 01 Сначала сделайте наконечник из медной проволоки диаметром 8 мм.
Затем возьмите кусок дерева и просверлите отверстие диаметром 4 мм с помощью дрели.
Шаг № 03Покройте медный провод диаметром 8 мм термостойким покрытием.
Шаг № 04Соедините 8-миллиметровый медный провод с деревянной деталью.
Шаг № 05Используйте нихромовую проволоку длиной 35 см 32awg и намотайте нихромовую проволоку на медную проволоку диаметром 8 мм.
Шаг № 06Оберните медный провод диаметром 1 мм в верхней и нижней части медного провода диаметром 8 мм.
Шаг № 07Присоедините переключатель ВКЛ/ВЫКЛ, подключив его к нижнему медному проводу диаметром 1 мм.
Шаг № 08Подсоедините красный зажим батареи с проводом к выключателю ВКЛ/ВЫКЛ.
Шаг № 09 Затем подсоедините черный зажим аккумулятора с проводом к верхнему медному проводу диаметром 1 мм.
Теперь прикрепите все провода к деревянной части с помощью ленты.
Шаг № 11Подключите аккумулятор 12 В к паяльнику.
Шаг № 12Наконец, мы можем протестировать паяльник.
Шаг № 13Вы также можете использовать светодиодные индикаторы для индикации.
Шаг № 14Вы также можете использовать трансформатор 12 В вместо батареи.
Объяснение работы
Под этим заголовком мы обсудим, как работает схема «паяльника на 12 В». В этой схеме основными компонентами являются медный провод диаметром 8 мм, деревянная деталь и трансформатор. Медный провод диаметром 8 мм работает как металлический наконечник, деревянная деталь работает как изолированная ручка, а трансформатор на 12 В обеспечивает электрическое соединение. Мы также использовали термостойкую, нихромовую проволоку и медную проволоку диаметром 1 мм для достижения лучших результатов.
