Активные и реактивные сопротивления кабелей | Кабели

  • кабель
  • справка

Сечение жилы,
мм2

Активное сопротивление при 20 °С, Ом/км, жилы

Индуктивное сопротивление, Ом/км,
кабеля напряжением, кВ

алюминиевой

медной

1

6

10

20

10

2,94

1,79

0,073

0,11

0,122



16

1,84

1,12

0,068

0,102

0,113

25

1,17

0,72

0,066

0,091

0,099

0,135

35

0,84

0,51

0,064

0,087

0,095

0,129

50

0,59

0,36

0,063

0,083

0,09

0,119

70

0,42

0,256

0,061

0,08

0,086

0,116

95

0,31

0,19

0,06

0,078

0,083

0,110

120

0,24

0,15

0,06

0,076

0,081

0,107

150

0,2

0,12

0,059

0,074

0,079

0,104

185

0,16

0,1

0,059

0,073

0,077

0,101

240

0,12

0,07

0,058

0,071

0,075

  • Назад
  • Вперед
    org/BreadcrumbList»>
  • Вы здесь:
  • Главная
  • Инфо
  • Кабели
  • Сопротивление кабелей

Читать также:

  • Основные расчетные данные трехфазных кабелей с медными жилами
  • Прокладка кабелей при низких температурах
  • Допустимый длительный ток для переносных шланговых шнуров, тяжелых кабелей, переносных проводов с медными жилами
  • Прокладка кабелей в коллекторе
  • Допустимый длительный ток для кабелей с алюминиевыми жилами

Активные и реактивные сопротивления кабелей

АльтИнфоЮг
Альтернативная энергетика и информация

  1. Главная
  2. Справочники
  3. Провода и кабели
  4. Активные и реактивные сопротивления кабелей
Warning: «continue» targeting switch is equivalent to «break». Did you mean to use «continue 2»? in /var/www/u0404865/data/www/altinfoyg.ru/modules/mod_accordeonck/helper.php on line 90

ЗДОРОВЬЕ И ДЕНЬГИ ЗДЕСЬ

Чтоб вы все были здоровы и богаты долгие годы. ЖМИ!

Величины активных и реактивных сопротивлений кабелей различного сечения и напряжения из медных и алюминиевых жил позволяют рассчитать потери в кабеле при постоянном и переменном токе.

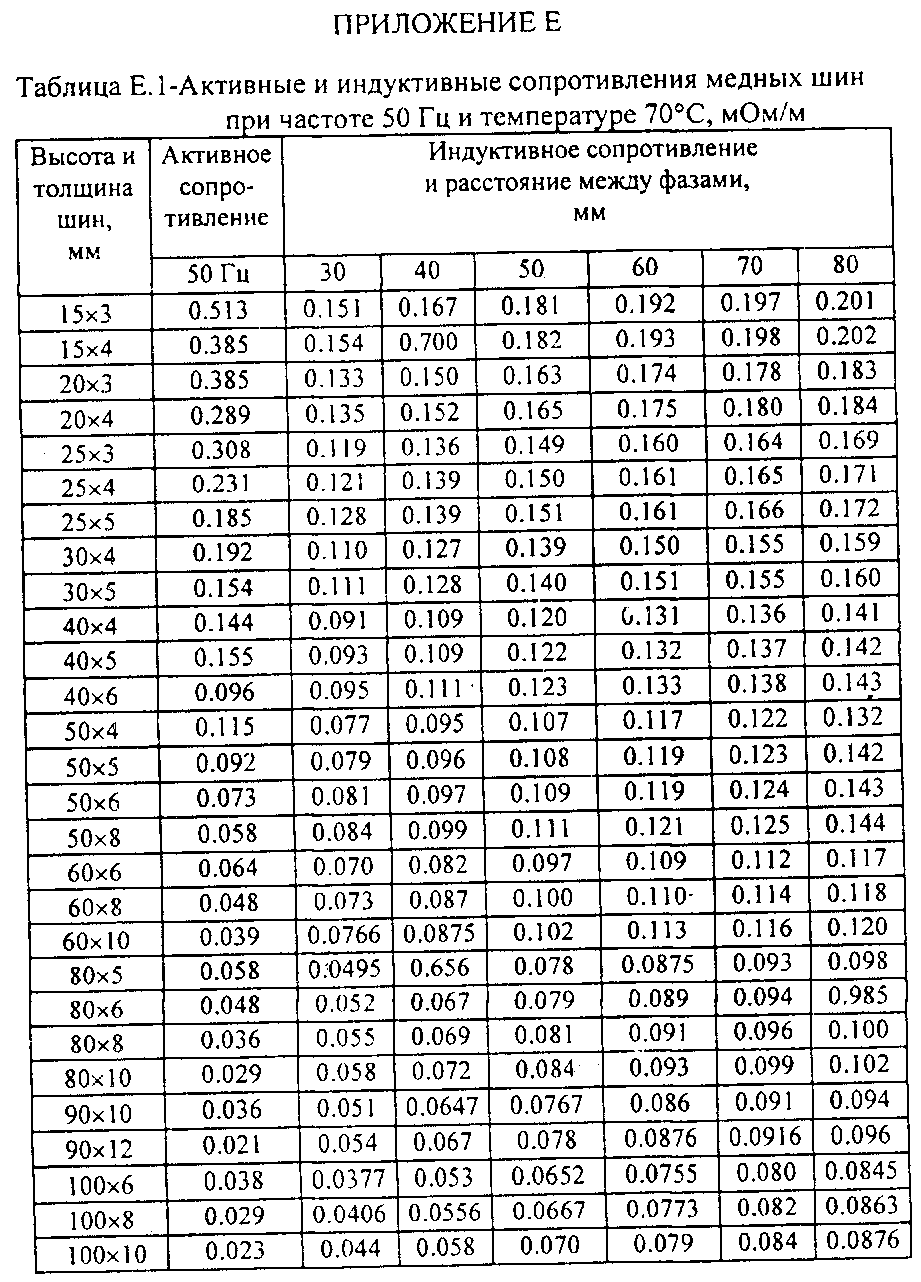

Активные и реактивные сопротивления кабелей
Сечение жилы мм2Активное сопротивление при 200С, Ом/км, жилыИндуктивное сопротивление , Ом/км, кабеля на напряжение, кВ
АлюминиевойМедной161020
10 2,94 1,79 0,073 0,11 0,122
16 1,84 1,12 0,068 0,102 0,113
25 1,17 0,72 0,066 0,091 0,099 0,135
35 0,84 0,51 0,064 0,087 0,095 0,129
50 0,59 0,36 0,063 0,083 0,09 0,119
70 0,42 0,256 0,061 0,08 0,086 0,116
95 0,31 0,19 0,06 0,078
0,083
0,110
120 0,24 0,15 0,06 0,076 0,081 0,107
150 0,2 0,12 0,059 0,074 0,079 0,104
185 0,16 0,1 0,059 0,073 0,077 0,101
240 0,12 0,07 0,058 0,071 0,075

Литература: «Справочник энергетика» под редакцией А.

Н. Чохонелидзе стр.222

Понимание коэффициента мощности | www.electriceasy.com

Энергия нужна и используется во всем мире. С точки зрения удобства, эффективности и экономии, лучше всего, чтобы мы генерировали, передавали и распространяли его в электрической форме до того, как он будет преобразован в требуемую форму с помощью подходящего оборудования. По тем же соображениям экономии и эффективности мы используем переменный ток, а не постоянный. Практически мы производим, передаем и распределяем энергию почти исключительно в форме переменного тока. Постоянный ток используется либо в приложениях постоянного тока (машины постоянного тока и электронные схемы), либо в линиях передачи постоянного тока высокого напряжения.

Везде, где используется мощность переменного тока, возникает вопрос коэффициента мощности.

Коэффициент мощности

  • Определяется как ‘ косинус угла между напряжением и током ‘.
  • В цепи переменного тока напряжение и ток идеально совпадают по фазе.
  • Но на практике между ними существует разность фаз.
  • Косинус этой разности фаз называется коэффициентом мощности.
  • Его можно определить и математически представить следующим образом:

Из рис. (а) выше, можно четко отметить, что существует разность фаз угла ɸ между вектором напряжения и вектором тока.
Коэффициент мощности = cosɸ

На рис. (b) называется Power Triangle
Здесь, vi sinɸ = реактивная мощность (в VAR)
VI cosɸ = активная мощность (в ваттах)
VI = кажущаяся мощность (в VA)
PF = COSɸ = активная сила ( Вт) / Полная мощность (ВА)

На рис. (c) называется Треугольник полного сопротивления
Здесь R = сопротивление, X = реактивное сопротивление, Z = полное сопротивление
Z 2 = R 2 + X 2
PF = cosɸ = R/Z

Коэффициент мощности может быть отставание, опережение или единство.

Отстающий коэффициент мощности

  • Когда ток отстает от напряжения, коэффициент мощности цепи называется «отстающим»
  • Когда цепь индуктивная, коэффициент мощности отстает.
  • Нагрузки, такие как асинхронные двигатели, катушки, лампы и т. д., являются индуктивными и имеют коэффициент отставания.

Опережающий коэффициент мощности


  • Когда ток опережает напряжение (или напряжение отстает от тока), коэффициент мощности цепи называется опережающим.
  • Если цепь емкостная, коэффициент мощности опережает.
  • Емкостные нагрузки, такие как синхронные конденсаторы, батареи конденсаторов и т. д., потребляют опережающий ток. Такие схемы имеют опережающий коэффициент мощности.

Unity Power Factor


  • Коэффициент мощности равен единице (т.е. 1) для идеальных цепей.
  • Когда ток и напряжение совпадают по фазе, PF = 1
  • Коэффициент мощности не может быть больше единицы.
  • Практически он должен быть как можно ближе к единице.
Если коэффициент мощности низкий, возникают следующие проблемы:

Влияние низкого коэффициента мощности

  1. Ток нагрузки
    Мощность в цепи переменного тока может быть выражена как: P = VI cosɸ
    Следовательно, cosɸ = P / VI
    I ∝ 1 / cosɸ
    Аналогичное соотношение может быть получено для 3 фаз цепь тоже. Мы видим, что ток обратно пропорционален pf.

    Например, предположим, что мы хотим передать мощность 10 кВА при 100 В
    Если PF = 1,
    I = P / (V cosɸ) = 10000 / (100 x 1) = 100 А
    Если PF = 0,8 ,
    I = P / (V cosɸ) = 10000 / (100 x 0,8) = 125 A
    Следовательно, потребляемый ток выше при низком коэффициенте мощности.

  2. Потери:
    Как указано выше, при низком коэффициенте мощности потребляемый ток велик. Следовательно, потери в меди (потери I 2 R) также будут высокими. Это снижает эффективность оборудования.
  3. Перегрев оборудования: I 2 R потери выделяют тепло (закон Джоуля). Следовательно, повышение температуры будет относительно большим при низком коэффициенте мощности, что еще больше увеличит нагрузку на изоляцию.
  4. Сечение проводника: Низкий коэффициент мощности приводит к более высокому току нагрузки. Если ток нагрузки увеличивается, размер требуемого проводника также увеличивается. Это еще больше увеличит стоимость проводника.
  5. кВА мощность машины: Машины не рассчитываются в кВт при производстве, потому что коэффициент мощности источника неизвестен. Вместо этого они оцениваются в кВА.
    Согласно определению, Cosɸ = Активная мощность (кВт) / Полная мощность (кВА)
    Следовательно, номинальная мощность в кВА = 1 / cosɸ
    Следовательно, для низкого коэффициента мощности необходимо оборудование с большей номинальной мощностью в кВА. Но больший рейтинг кВА означает больший размер оборудования. Если размер увеличивается, стоимость также увеличивается.
  6. Регулирование напряжения: Определяется как разница между передающим и принимающим конечным напряжением на единицу передающего конечного напряжения. Когда мощность передается от одного конца к другому, напряжение падает по нескольким причинам. Это падение напряжения должно находиться в допустимых пределах.
    P = VI cosɸ , Следовательно, I ∝ 1 / V
    При низком коэффициенте мощности ток будет больше и, следовательно, падение напряжения будет больше. Следовательно, регулирование напряжения при низком коэффициенте мощности плохое.
  7. Активная и реактивная мощность (мощность передачи): Активная и реактивная мощности передаются по линии вместе. Активная мощность необходима для питания нагрузки. Реактивная мощность необходима для поддержания напряжения в линии. Но если реактивная мощность больше, то передаваемая активная мощность уменьшается. При низком коэффициенте мощности активная мощность мала, поскольку cosɸ = активная мощность (Вт) / полная мощность (ВА).
    Это приводит к неэкономичной эксплуатации.
Это результат низкого коэффициента мощности. Для оптимальной работы коэффициент мощности должен быть как можно ближе к единице. Для этого используются устройства коррекции коэффициента мощности.

[Также читайте: Сравнение различных электростанций]


Автор: Манодж Арора
— студент электротехнического факультета и писатель из Гуджарата, Индия. Он пишет стихи и рассказы, когда не погружен в книгу.
Кредиты для Graphics: Kiran Daware.

Электрическое испытательное оборудование | электростанция к розетке

В этой статье мы рассмотрим некоторые ключевые практические аспекты измерения и оценки качества электроэнергии. Как следует из названия, мы выходим далеко за рамки основ, но для того, чтобы обеспечить прочную основу, мы начнем с краткого обзора некоторых основных понятий, касающихся мощности и качества электроэнергии.

Немного об основах питания
Мгновенная мощность в цепи, согласно IEEE1459 и, без сомнения, другим аналогичным стандартам во всем мире, определяется как произведение мгновенного напряжения и мгновенного тока в цепи. Мгновенная мощность состоит из двух составляющих: активной мощности и реактивной мощности. Активная мощность создается компонентом тока, который совпадает по фазе с напряжением и течет в одном направлении от источника к нагрузке. Реактивная мощность создается компонентом тока, который не совпадает по фазе с напряжением, и, по сути, он колеблется между источником и нагрузкой. Это означает, что чистая передача энергии от источника к нагрузке за счет реактивной мощности равна нулю.

При проведении измерений активной мощностью является среднее значение мгновенной мощности за интервал времени наблюдения. Математически это можно выразить формулой:
.
где P = активная мощность, T = 1/f в циклах, K = целое число, ԏ = начало измерения и p = мгновенная мощность.

Активная мощность является функцией рассеивающих элементов цепи, которые часто являются сопротивлениями. Активная мощность, измеряемая в ваттах, является однонаправленной и всегда имеет положительное значение. В цепях с синусоидальными формами тока и напряжения активная мощность может быть выражена как

где θ — фазовый угол между напряжением и током.

Рассматривая реактивную мощность аналогичным образом, она является функцией амплитуды колебательной мгновенной мощности, измеренной во времени, что может быть выражено математически формулой:

Реактивная мощность измеряется в ВАр (реактивный вольт-ампер) и является функцией реактивного сопротивления цепи. Как уже упоминалось, поскольку энергия, связанная с реактивной мощностью, колеблется между источником и нагрузкой, нет средней чистой передачи энергии в нагрузку. В цепях с синусоидальными формами тока и напряжения реактивная мощность может быть выражена как

где θ — фазовый угол между напряжением и током.

Другой важной величиной является полная мощность. Это функция полного импеданса цепи, равная произведению среднеквадратичного (среднеквадратического) тока и среднеквадратичного напряжения. В синусоидальной системе без гармоник взаимосвязь между реактивной мощностью (относительно реактивного сопротивления), активной мощностью (относительно сопротивления) и полной мощностью (относительно импеданса) может быть выражена графически в виде «треугольника мощностей».

Применение теоремы Пифагора к этому треугольнику показывает, что квадрат полной мощности равен сумме квадратов активной и реактивной мощностей или, выражаясь формулой

Коэффициент реактивной мощности
Учитывая треугольник мощности, косинус фазового угла, то есть угол между напряжением и током, обозначается коэффициентом мощности смещения (DPF). Обратите внимание, что DPF действителен только для синусоидальных сигналов и не учитывает гармоники. Когда реактивное сопротивление добавляется в цепь, фазовый угол увеличивается, а DPF уменьшается. Например, в чисто резистивной цепи фазовый угол равен нулю, а DPF равен 1. Если добавить реактивное сопротивление, увеличивающее фазовый угол до 8º, DPF падает до 0,9. 92, а если добавить больше реактивного сопротивления для дальнейшего увеличения фазового угла до 26º, DPF упадет до 0,898.

Поскольку реактивные нагрузки могут быть как индуктивными, так и емкостными, значения DPF могут быть положительными или отрицательными, так как при индуктивных нагрузках ток отстает от напряжения, а при емкостных нагрузках ток опережает напряжение. Когда ток отстает от напряжения, DPF положительный, а когда ток опережает напряжение, DPF отрицательный.

Низкие значения DPF указывают на неэффективность энергосистем, поскольку система должна поддерживать подачу реактивной мощности, которая не выполняет полезной работы. Улучшение коэффициента мощности системы позволит ей подавать больше энергии на нагрузку, одновременно снизив общую нагрузку на такие компоненты, как кабели и трансформаторы. Как показывает этот пример, улучшения могут быть существенными.

Система подавала питание на нагрузку с DPF 0,829. Отдаваемая полная мощность (то есть общая нагрузка на систему) составила 7030 кВА, что составляет 95% мощности системы. Отданная активная мощность составила 5828 кВт, а реактивная мощность – 3931 кВАр. Были предприняты шаги для увеличения DPF до 0,990, что снизило кажущуюся мощность до 5960 кВА, что эквивалентно 80,5% мощности системы. Активная мощность, отдаваемая в нагрузку, практически не изменилась и составила 5900 кВт, а реактивная (расходуемая) мощность снизилась до 0,829 кВт.кВАр. Другими словами, улучшение DPF с 0,829 до 0,990 высвободило 15% мощности системы питания!

На практике нагрузки в энергосистеме, скорее всего, будут индуктивными, а не емкостными, поэтому DPF будет положительным. В таких случаях DPF можно улучшить, добавив конденсаторную батарею, которая снижает реактивную мощность и увеличивает активную мощность. Вот пример того, как это работает:

Можно видеть, что когда реактивное сопротивление конденсаторной батареи, добавленной в цепь, равно индуктивному сопротивлению нагрузок в цепи, общее реактивное сопротивление становится равным нулю, и цепь ведет себя так, как если бы она была чисто резистивной нагрузкой. На практике такая идеальная коррекция коэффициента мощности вряд ли достижима, но к ней можно приблизиться.

Батареи конденсаторов для коррекции коэффициента мощности обычно измеряются в кВАр. Ключевыми значениями на паспортной табличке являются напряжение, частота и кВАр. Полное сопротивление батареи конденсаторов можно рассчитать по формуле
.
где Q — номинальная мощность конденсаторной батареи в кВАр. Например, если банк рассчитан на 10 кВ и 150 кВАр, его импеданс будет 667 Ом.

Суммарный коэффициент мощности
Возвращаясь теперь к треугольнику мощности, важно помнить, что он работает только с чистыми синусоидальными сигналами — отношения, которые он воплощает, не выполняются при наличии гармонических искажений. Это связано с тем, что, когда присутствуют гармоники, они не сдвигают фазовый угол тока, как индуктивная или емкостная нагрузка, а искажают форму волны тока.

Это означает, что в цепях с наличием гармоник DPF не является точным показателем коэффициента мощности, поскольку он учитывает только фазовый сдвиг, а не искажение формы волны. По этой причине в цепях со значительными уровнями гармоник требуется другая мера коэффициента мощности. Это общий коэффициент мощности (TPF, а иногда и просто PF), который учитывает как искажения, так и фазовый сдвиг.

TPF определяется как мощность, деленная на полную мощность (P/S). Если в цепи нет гармоник, TPF равен DPF. Однако по мере увеличения уровня гармоник увеличивается и разница между TPF и DPF. Связанный параметр, который иногда встречается, — это коэффициент мощности искажения (dPF), который определяется как отношение между TPF и DPF (TPF/DPF).

Силовые системы и измерительные устройства
Теперь давайте перейдем к рассмотрению конфигураций и характеристик некоторых практических систем распределения электроэнергии, а также способов измерения мощности в этих системах. Первая — это четырехпроводная система «звезда», показанная здесь:


.
Преимущества этой схемы заключаются в том, что подключение нейтрали обеспечивает дополнительную безопасность, напряжения изоляции ниже, чем в большинстве других схем распределения электроэнергии, и можно подключать нагрузки либо между фазами, либо между фазой и нейтралью, что эффективно предлагает выбор. двух различных напряжений питания. Недостатки заключаются в том, что неисправности могут привести к потере напряжения на одной фазе, а схема чувствительна к гармоникам нулевой последовательности. Кроме того, фазы могут быть несимметричными, что вместе с гармониками нулевой последовательности может привести к высоким токам нейтрали. Поэтому должны быть предусмотрены нейтральные проводники соответствующего номинала, что значительно увеличивает затраты.

Альтернативным вариантом является трехпроводная конфигурация треугольника, показанная здесь:

Преимущество такой схемы заключается в том, что гармоники нулевой последовательности автоматически подавляются, а неисправность не приводит к потере фазы. Кроме того, система останется сбалансированной при наличии несбалансированных однофазных нагрузок, хотя следует отметить, что дисбаланс может быть вызван фазовыми сдвигами. Затраты ниже, чем у четырехпроводной системы, соединенной звездой, поскольку нейтральный проводник не требуется. Недостатки заключаются в том, что потеря фазы увеличит ток в остальных фазах, а это означает, что требуется более высокая степень изоляции. Кроме того, отсутствие нейтрали снижает безопасность.

Следующее расположение, которое следует рассмотреть, имеет различные названия: дельта с красной ногой, дельта с дикой ногой, дельта с высокой ногой и другие. Каким бы ни было название, в этой конструкции используется трансформатор треугольника с центральным отводом для обеспечения двух источников 120 В. Подробности показаны на следующей диаграмме; обратите внимание, что угол между фазами составляет 90°, а не 120°, как это обычно бывает в трехфазных системах.

Преимущество трехфазной схемы «красный треугольник» заключается в том, что она может обеспечивать три различных напряжения питания — 240 В, 208 В и 120 В, а также в том, что при небольшой трехфазной нагрузке возможна использовать два отдельных трансформатора вместо трех, что снижает затраты. Недостатки заключаются в том, что такое расположение может привести к дисбалансу из-за несбалансированных однофазных нагрузок, а также в том, что между высшей ветвью и нейтралью может быть подключена только ограниченная нагрузка. Такое расположение также усложняет проектирование сети.

Последнее, что мы рассмотрим, — это двухфазное питание, которое чаще всего используется для подачи однофазного питания в жилые дома.

Основными преимуществами такой схемы являются простота и низкая стоимость. Кроме того, он обеспечивает два напряжения питания — 240 В и 120 В. Недостатки здесь в том, что он может стать несимметричным, восприимчив к гармоникам нулевой последовательности, а эти гармоники вместе с несимметричными нагрузками могут привести к высоким токам нейтрали.

Теорема Блонделя и преобразования дельта-звезда
Для каждой из рассмотренных нами схем схемы включали соединения ваттметра. Однако полезно знать, что теорема Блонделя утверждает, что общая мощность в системе из N проводников может быть правильно измерена с помощью N ваттметров или ваттметров. N ваттметров подключены отдельно, так что каждый из них измеряет уровень тока в одном из N проводников и уровень потенциала между этим проводником и общей точкой. Если же общей точкой является один из проводников, то ваттметр на этом проводнике можно убрать, а значит, потребуется всего N-1 ваттметров или ваттметров.

Также полезно знать, что фазные напряжения, измеренные между фазами в системе, соединенной треугольником, можно легко преобразовать в «виртуальное» напряжение между фазами, просто разделив линейные значения на √ 3. Это позволяет просматривать значения мощности для каждого канала, но важно помнить, что этот расчет действителен только в том случае, если дельта-система, в которой выполняются измерения, сбалансирована. К счастью, дельта-системы обычно остаются сбалансированными даже при наличии несбалансированных нагрузок, но могут стать несбалансированными при введении фазовых сдвигов.

Просмотр данных об энергопотреблении
При просмотре данных об энергопотреблении, собранных приборами контроля качества электроэнергии, или при просмотре этих данных в режиме реального времени, в первую очередь необходимо убедиться, что активная мощность положительна. Реверсирование активной мощности может произойти, когда мощность подается обратно в систему электроснабжения, когда включаются такие источники, как возобновляемые источники энергии и системы распределенной генерации. Отрицательная активная мощность создает проблемы, поскольку может привести к частому переключению ответвлений трансформатора, что приведет к чрезмерному износу переключателей ответвлений.

Гистограммы, показывающие почасовое энергопотребление в течение тестового интервала, также предоставляют ценную информацию. Стоит отметить моменты, когда потребление энергии достигает своего пика, а также просмотреть общее потребление полной, активной и реактивной энергии за период тестирования.

Данные, касающиеся токов нейтрали, заслуживают внимания, поскольку высокие токи нейтрали указывают либо на плохо сбалансированные нагрузки, либо на гармонические проблемы, оба из которых указывают на необходимость дальнейшего изучения.

Значительная разница между TPF и DPF обычно является надежным индикатором наличия гармоник, но необходимо предостережение. Если очень малые нагрузки имеют высокие гармоники, это может быть связано с плохим отношением сигнал/шум в измерительной системе. Этой проблемы можно избежать путем соответствующего выбора трансформаторов тока, используемых для проведения измерений. Не используйте, например, ТТ на 6000 А для контроля цепи с током нагрузки 60 А!

Высокие уровни реактивной мощности — еще один призыв к действию, так как часто можно добиться значительной экономии средств за счет емкостной компенсации больших индуктивных нагрузок, тем более, что многие энергоснабжающие компании налагают штрафы за низкий коэффициент мощности. Тем не менее, чрезмерная компенсация также может быть проблематичной, и всегда важно убедиться, что коэффициент мощности отстает, а не опережает.

Одна из причин заключается в том, что нагрузки с опережающим коэффициентом мощности могут неблагоприятно влиять на работу генераторов. Регулятор напряжения в генераторе предназначен для поддержания выходного напряжения на заданном уровне. По мере увеличения отстающего противофазного тока он уменьшается до напряженности поля ротора. Регулятор напряжения компенсирует это за счет увеличения тока на роторе.

Однако, если генератор питает нагрузку с опережающим коэффициентом мощности, то по мере увеличения опережающего противофазного тока увеличивается напряженность поля ротора. Регулятор напряжения уменьшает ток, подаваемый на электромагнит, для компенсации. И, если опережающий противофазный ток становится достаточно большим, регулятор вообще не подает ток, что может привести к отключению из-за перенапряжения.

Нагрузки с опережающим коэффициентом мощности также могут создавать проблемы для источников бесперебойного питания (ИБП). У них есть система постоянного тока, которая выпрямляет переменный ток в постоянный, и система переменного тока, которая инвертирует постоянный ток в переменный. Некоторые конструкции инверторов имеют большие емкостные выходные фильтры. Емкостное реактивное сопротивление этих фильтров компенсирует реактивное сопротивление нагрузок с отстающим коэффициентом мощности, позволяя ИБП отдавать почти всю свою номинальную мощность. Однако, если нагрузка имеет опережающий коэффициент мощности, реактивное сопротивление фильтров добавляется к реактивному сопротивлению нагрузки, серьезно ограничивая мощность, которую может отдать ИБП.

Проведение энергетических испытаний
Выполнение энергетических испытаний установки состоит из четырех основных этапов: бенчмаркинг, аудит, рекомендации по изменениям и повторное тестирование. Мы рассмотрим каждый из них по очереди.

Этап сравнительного анализа должен начинаться со сбора счетов за электроэнергию за один-три года и тщательного анализа потребления энергии за прошлые периоды. Следует определить ежегодные тенденции — потребление энергии неуклонно растет, снижается или остается примерно на том же уровне? Следует также учитывать сезонные тенденции. Это нормально и ожидаемо, но большие изменения могут указывать на проблемы, связанные с отоплением, кондиционированием воздуха или системами управления технологическими процессами, или на необходимость улучшения теплоизоляции здания. Графики тарифов на коммунальные услуги также должны быть тщательно изучены на случай, если есть возможность сократить затраты на энергию, например, путем изменения графика энергоемких операций.

Сравнительный анализ также должен включать в себя перечисление всего оборудования, потребляющего первичную энергию на объекте, и отметку часов работы каждого элемента оборудования. Особое внимание следует уделить освещению, так как его влияние на общее энергопотребление часто недооценивается. Следует учитывать тип освещения, а также адекватность уровня освещенности в здании.

Следующим шагом является аудит; но прежде чем продолжить, необходимо очень тщательно подумать и обратить внимание на безопасность. Проверьте объект на наличие угроз безопасности, убедитесь, что все системы соответствуют соответствующим нормам и стандартам, и проверьте наличие плохих соединений — для этого может пригодиться тепловизионная камера. Помните, что плохие соединения означают более высокие сопротивления, которые не только представляют угрозу безопасности, но и представляют собой потери энергии.

Аудит будет включать в себя регистрацию энергопотребления всего объекта за определенный период времени, но также важно регистрировать индивидуально энергопотребление основных энергопотребляющих элементов оборудования. Однако перед началом записи необходимо выбрать соответствующие преобразователи тока.

Выберите датчики с правильным диапазоном: если диапазон слишком низкий, КТ может насытиться, но если он слишком большой, это приведет к плохому разрешению. Также подумайте, нужен ли преобразователь с гибким или разъемным сердечником: подойдет ли он для места, где его нужно установить, и нужны ли ему батареи? Если вы работаете в зоне с высокой ЭДС, то лучшим вариантом будет преобразователь с разъемным сердечником, а если вы записываете постоянный ток, вы должны использовать КТ с эффектом Холла.

При программировании прибора, который будет делать записи для аудита, прежде всего убедитесь, что выбрана правильная конфигурация мощности, затем установите уровень потребления на тот же уровень, что и у счетчика, обращая внимание на то, является ли он фиксированным или скользящая ставка и является ли это тарифом интервала спроса или тарифа ставки спроса. Обязательно включите гармоническую запись!

После того, как предварительные приготовления завершены, можно приступить к контрольной фазе аудита. При подключении анализатора PQ всегда используйте соответствующие средства индивидуальной защиты (СИЗ). Убедитесь, что выводы напряжения подключены правильно в соответствии с инструкциями производителя анализатора, что диапазоны ТТ установлены правильно и ТТ подключены в правильном направлении. Затем убедитесь, что мощность (кВт) положительна, и проверьте фазовые углы.

Большое преимущество заключается в использовании прибора, который автоматически проверяет правильность настройки перед началом долговременной записи. Досадно и дорого возвращаться к инструменту через неделю только для того, чтобы обнаружить, что запись была прервана из-за простой ошибки. Когда все будет готово, убедитесь, что инструмент заземлен, еще раз проверьте, действительно ли он записывает, затем закройте его и оставьте работать. Запись общего энергопотребления объекта и потребления основных единиц оборудования должна продолжаться не менее одной полной недели.
