Распиновка rj45 по цветам 4 провода. Распиновка коннектора RJ45 по цветам.

Стандарт TIA / EIA 568-A, который был ратифицирован в 1995 году, был заменен стандартом TIA / EIA 568-B в 2002 году и с тех пор обновлен. Оба стандарта определяют выходы T-568A и T-568B для использования кабеля с не экранированной витой парой и разъемов RJ-45 для подключения Ethernet. Оба стандарта T-568A и T-568B являются наиболее часто используемыми в Ethernet-соединений. Приставка RJ означает Зарегистрированные Jacks. RJ-11 представляет собой 6-позиционное 4-жильное гнездо, используемое для телефонной проводки, а RJ-45 — 8-позиционное 8-жильное гнездо, используемое в 10BaseT и 100BaseT ethernet-проводке.

Разъем RJ45 распиновка

RJ45 разъем обычно используется для подключения сетевых карт с концентраторами на кабель 10base-T и 100Base-TX в сети. RJ45 является стандартным типом физического соединителя для сетевых кабелей. Разъем RJ45 модульный 8-позиционный, 8-контактный разъем, используемый для подключения компьютеров в локальных сетях с концентраторами.

На сетевые карты, пара 1-2 это передатчик, а пара 3-6-это приемник. Остальные две пары не используются. Кабели перекрестной связи используются для подключения TX + к RX + и TX — к RX-. Неиспользуемые штыри, как правило, соединены прямолинейно как в прямом, так и в перекрестном смысле. Первоначально они использовались в качестве стандарта только для телефона, но в дальнейшем они были применены к высокоскоростным модемам и другим компьютерным сетям.

Кабель передачи данных RJ-45 содержит 4 пары проводов, каждый из которых состоит из сплошной цветной проволоки и полоски того же цвета. Для коннектора RJ-45 предусмотрены два стандарта: T-568A и T-568B. Хотя есть 4 пары проводов, Ethernet 10BaseT / 100BaseT использует только 2 пары: оранжевый и зеленый. Остальные два цвета (синий и коричневый) могут использоваться для второй линии Ethernet или для телефонных соединений. Два стандарта проводки используются для создания перекрестного кабеля (T-568A на одном конце и T-568B на другом конце) или прямого кабеля (T-568B или T-568A с обоих концов).

Ниже приведены инструкции для обжима соединителей RJ-45 на кабель.

Цветная схема T-568A

1 Бело-зеленый.
2 Зеленый.
3 Бело-оранжевый.
4 Синий.
5 Бело-синий.
6 Оранжевый.
7 Бело-коричневый.
8 Коричневый.

Цветная схема T-568B

1 Бело-оранжевый.
2 Оранжевый.
3 Бело-зеленый.
4 Синий.
5 Бело-синий.
6 Зеленый.
7 Бело-коричневый.
8 Коричневый.

Также распиновка продублирована на картинке ниже.

Как обжать витую пару 8 жил

Нам понадобятся обжимник, коннектор rj45, и витая пара, ножницы.

Шаг 1: Убираем наружную оболочки на конце кабеля примерно на 2,5 см от края. Далее разматываем витые провода и убираем все лишние.

Шаг 2: Зажмите провода между пальцами и выпрямляем их. Сортируем провода в правильном порядке так как описано выше.

Шаг 3: Укорачиваем провода так чтобы провода торчали приблизительно на 1,2-1,4 см.

от края изоляции. Используйте ножницы, чтобы сделать прямой разрез по всем 8 проводам.

Шаг 4: Осторожно вставьте все 8 проводов в разъем RJ-45 как можно дальше и убедившись, что они остаются выровненными, и каждый цвет попал в соответствующий канал.

Шаг 5: Вставляем до упора провода в разъем rj45, проверяем последовательность проводов. Далее вставляем коннектор в обжимник, в гнездо «Р8» и обжимаем коннектор до характерного щелчка.

Подробнее о сквозных и перекрестных соединениях

T-568A и T-568B — это два стандарта проводки для кабеля данных разъема RJ-45, указанного в документе по стандартам электропроводки TIA / EIA-568-A. Разница между ними — это расположение оранжевых и зеленых проводов. Предпочтительно подключать стандартам T-568B, так как этот стандарт имеет большую популярность и распространенность.

Чтобы создать прямоточный кабель, вам необходимо использовать либо T-568A, либо T-568B на обоих концах кабеля. Чтобы создать перекрестный кабель, вы можете подключить T-568A на одном конце и T-568B на другом конце кабеля.

Прямые кабели используются при подключении оборудования для терминации данных (DTE) к коммуникационному оборудованию (DCE), например компьютерам и маршрутизаторам, к модемам (шлюзам) или концентраторам (Ethernet-коммутаторам). Перекрестные кабели используются при подключении DTE к DTE или DCE к оборудованию DCE, таких как компьютер и маршрутизатор. Или шлюз к соединениям концентратора.

Для подключения двух компьютеров без концентратора используется перекрестный кабель. Кросс-кабель также используется для подключения маршрутизатора к компьютеру или коммутатора Ethernet (концентратора) к другому коммутатору Ethernet без восходящей линии связи. Большинство коммутаторов Ethernet сегодня предоставляют порт восходящей линии связи, который предотвращает использование кросс-кабеля для последовательного подключения другого коммутатора Ethernet. Проводные кабели используются для подключения компьютера к коммутатору Ethernet или маршрутизатора к коммутатору Ethernet.

В статье собраны цветовые распиновки разьемов rj-45 для трех основных типов патчкордов — прямого (straight through), перекрестного (crossover), перевернутого (rollover).

Вид разьемов rj-45

Прямой кабель (straight through cable)

Наиболее часто встречающийся тип кабеля, используется для соединения сетевой карты компьютера и коммутатора (switch).

Цветовая схема обжимки концов прямого патч-корда.

Примечание: для изготовления прямого сетевого кабеля можно использовать только две пары оранжевую и зеленую (используем pin 1,2,3,6), однако скорость при этом скорость соединения будет только до 100 Мбит/c. Для скорости 1 Гбит/с необходимо задействовать все четыре пары.

Перекрёстный кабель (crossover cable)

Изначально использовался для соединения однотипного оборудования (например, коммутатора с коммутатором, компьютера с компьютером и т.п.). Однако в последнее время все современное сетевое оборудование поддерживает технологию автоматического распознания и подстройку под разный тип обжима кабеля (Auto MDI/MDI-X), т.е. если вы подключите два коммутатора прямым кабелем 99% что устройства договоряться и будут работать.

Цветовая схема обжимки концов перекрестного патч-корда.

Примечание: для изготовления перекрестного кабеля всегда используются все четыре пары.

Перевернутый кабель (rollover cable)

Перевернутый кабель часто еще называют консольным кабелем (console cable), т.к. он в основном используется для подключения к консольным портам устройств. Является наиболее редким типом кабеля, если вы неявляетесь сетевым администратором он скорее всего вам никогда непонадобиться.

Цветовая схема обжимки концов перевернутого патч-корда.

Вот и все. Мы рассмотрели три типа патчкордов — прямй (straight through), перекрестный (crossover), перевернутый (rollover).

Компьютерная локальная и интернет сеть создается с помощью специальных кабелей. А для того чтобы уменьшить воздействие различных помех используется витая пара, которая прокладывается от роутера к компьютеру или между ПК. Специалисты портала «2 Схемы» подробно расскажут про виды таких кабелей, их , монтаж и особенности использования. Конструкция кабеля представляет собой 8 жил, которые свиты между собой и помещены в общую оплётку.

Виды цветовых схем обжима LAN кабелей

Согласно спецификации EIA/TIA-568 предусмотрено несколько цветовых схем обжима lan кабеля витых пар (патч-кордов) в коннектор RJ-45 для соединения компьютеров с роутером, хабом, свичем или подключения двух компьютеров межу собой.

В чем же отличие патч-корда от кабеля витых пар? Патч-корд, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронный устройств, например компьютер с хабом, свичем или двух компьютеров между собой. Для изготовления пач-корда берется кабель витых пар, жилы в котором сделаны из многожильного провода, чтобы они при частых перегибах не ломались. Для обжима такого кабеля используются специальные коннекторы RJ-45.

Разновидности кабелей для интернета

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля.

Незащищенная витая пара (UTP — Unshielded twisted pair) — отсутствует защитный экран вокруг отдельной пары чаще всего это UTP категории 5 и выше;
Фольгированная витая пара (FTP — Foiled twisted pair) — также известна как F/UTP, присутствует один общий внешний экран в виде фольги;

Защищенная витая пара (STP — Shielded twisted pair) — присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки;
Фольгированная экранированная витая пара (S/FTP — Screened Foiled twisted pair) — внешний экран из медной оплетки и каждая пара в фольгированной оплетке;
Незащищенная экранированная витая пара (SF/UTP — Screened Foiled Unshielded twisted pair) — двойной внешний экран из медной оплетки и фольги, каждая витая пара без защиты.

Обжимка витой пары отверткой

Обжать сетевой кабель можно и без обжимника. Если под рукой не оказалось специального приспособления, то можно воспользоваться обычной плоской отверткой.

Отверткой действительно можно надёжно обжиматься — ничего сложного тут нет, главное хорошо разладить заранее провода так, чтобы они ровно зашли и держались в коннекторе, а затем аккуратно вдавливать отверткой металлические пластины перевернув и положив коннектор на плоскую поверхность. Вы чётко почувствуете, что давить хватит — оплетка пробита и провод надежно зафиксирован. Нажимать инструментом нужно до тех пор, пока защелка перестанет выступать за края коннектора. Только в этом случае электропровод будет надежно зафиксирован и закреплен.

Видео — как правильно обжимать без инструмента

Технология разводки кабеля в розетке

Распиновка розетки RJ45 не требует никакого специализированного оборудования, вам понадобится всего один инструмент – маникюрные ножницы либо маленький ножик с тонким лезвием. Вот последовательность действий:

Срезается верхний слой обмотки. Длина среза порядка 10 см для удобства разводки.
Разматываются скрутки всех пар и выравниваются провода так, чтобы от основания верхнего слоя до кончиков жил они не пересекались.
Любая розетка имеет две цветовые маркировки. «А» — подключение кросс, «В» — подключение стандарт. По последней маркировке и осуществляется распиновка RJ45.
Приложив основание оплетки к плате, сначала жилы вставляются в дальние разъемы. Обязательно проконтролировать натяжку кабеля, чтобы расстояние от оплетки до зажима не превышало 3 см.
Закрепив жилы кабеля в нужных коннекторах, производится обжимка. Удерживая маникюрные ножницы так, чтобы угол режущих направляющих составлял 45 градусов, необходимо осуществить нажим на жилу сверху до характерного металлического щелчка.

При монтаже сетевой розетки на стену, разъемы всегда должны быть направлены вниз. Это предохраняет контакты от засорения пылью и попадания влаги и при быстром подключении кабеля снизу, меньше шансов нечаянно сбить крепление розетки на стене.

Снижение скорости интернета или сети

Если кабель дешевый и очень длинный, то как правило поднять скорость на таком варианте на практике редко когда можно более чем в 10 мегабит — сама система понизит её перейдя на единственно возможно стабильный вариант работы. Еще низкая скорость возможна потому, что коннекторы были плохо обжаты — контактные пластинки не четко пробили оплетку провода.

В сегодняшней статье я расскажу о том, как правильно обжать сетевой кабель “витая пара” и какие инструменты и аксессуары для этого понадобятся. Конечно, до сих пор встречаются умельцы, которые могут это сделать с помощью ножа и отвертки, но хороший системный администратор должен иметь определенный набор инструментов, позволяющих выполнить обжим гораздо качественнее.

Итак, мы готовы приступить к обжиму сетевого кабеля. Что нам понадобится?

1. Кабель типа витая пара пятой категории:2. Коннекторы RJ-45 (две штуки). Также для увеличения влаго- и пылезащиты контактной площадки коннектора можно использовать специальный пластиковый колпачок (но не обязательно):3. Обжимной инструмент (его еще называют обжимные клещи или ):Внешний вид инструмента может отличаться лишь некоторыми деталями, но, как правило, с его помощью можно производить обжим, используя сетевой коннектор RJ-45 и телефонный коннектор RJ-11. Кроме того, в нем имеется площадка с резаками, с помощью которых можно обрезать кабель.

4. Инструмент для снятия внешней изоляции – . Иметь его, конечно, желательно, но не обязательно, т.к. в большинстве кримперов уже есть встроенное лезвие для снятия изоляции:

Теперь нам нужно определиться со схемой обжима . Существует два варианта обжима коннектора на кабеле “витая пара”:

для создания прямого кабеля – используется для соединения компьютера с коммутатором;
для создания перекрёстного кабеля (называемого кроссовер ) – используется для соединения двух компьютеров напрямую без коммутатора, а также для соединения между собой некоторых старых моделей коммутаторов.

При создании прямого кабеля развести цвета по парам можно в соответствии с двумя стандартами: T568A и T568B . Оба эти стандарта используются при обжиме витой пары для соединения компьютера и коммутатора и абсолютно равнозначны. Однако в России более широкое распространение получил стандарт T568B .
Я покажу вам схемы обжимки прямого кабеля по обоим стандартам, но помните, что на практике чаще используется схема T568B (я ее даже сделаю более крупной).

Вариант по стандарту T568A

Вариант по стандарту T568B

При создании перекрёстного кабеля ( ) цветовая последовательность проводников будет выглядеть следующим образом:

Итак, имея перед собой схему обжима и весь необходимый инструмент, приступаем к обжимке сетевого кабеля . Необходимо выполнить следующую последовательность действий:

1. Аккуратно обрежьте конец кабеля. При этом лучше всего пользоваться резаком, встроенным в обжимные клещи.
2. Снимите с кабеля изоляцию. Это можно сделать с помощью все того же обжимного инструмента, либо с помощью стриппера:

3. Разведите и расплетите проводки:

Затем выровняйте их в один ряд, при этом соблюдая цветовую последовательность. Вам необходимо разложить провода по цветам в соответствии со стандартом T568B .

4. Обкусите проводки так, чтобы их осталось чуть больше сантиметра:

5. Вставьте проводки в разъем RJ-45. Помните, что коннектор вы должны расположить отверстием вниз и защелкой от себя:

6. Проверьте, правильно ли вы расположили проводки.
7. Убедитесь, чтобы все провода полностью вошли в разъем и уперлись в его переднюю стенку.
8. Поместите коннектор с установленной парой в обжимные клещи, затем плавно, но сильно произведите обжим:

На этом обжатие кабеля “витая пара” закончено. Хотя в статье я постарался как можно подробнее описать весь процесс, как говорится: “Лучше один раз увидеть, чем сто раз услышать”. Поэтому в завершение, предлагаю вам посмотреть видеоролик по данной теме. Видео хоть и не сопровождается словесным комментарием, но все равно наглядно демонстрирует весь процесс обжимки кабеля “витая пара” с помощью кримпера . В конце ролика автор проверяет работоспособность кабеля с помощью LAN-тестера.

Разъем RJ45 – коннектор без которого не обойтись

Содержание статьи:

Вступление: Для подключения телекоммуникационного или информационного оборудования вам будет необходим коннектор RJ-45. Всё что нужно знать про разъём RJ45 в этой статье.

Что такое коннектор rj45 и разъем RJ45

Registered Jack (RJ) – это стандартизированный физический сетевой интерфейс необходимый для подключения телекоммуникационного или информационного оборудования.

Важно отметить, что часто в литературе не разделяют понятия разъем и коннектор. Это происходит из-за того, что в английской документации все подобные интерфейсы называют connector.

В нашей стране по стандартам СКС понятия разъём и коннектор различают.

Разъем — это элемент для подключения и соединения линейных кабелей.
Разъёмное соединение состоит их штекерного разъёма (штекер, вилка) и гнездового разъёма (розетка).
В отличие от разъёма, коннектор — это часть разъема, служащая для подключения отдельных проводников кабеля в разъёме. Формально коннектор это позолоченный контакт с «ножом» для врезки в жилу кабеля.

Буквы и цифры RJ45 — это стандарт несимметричного разъемного соединения гнездового и штекерного разъёмов. Разъемное соединение rj45 образуется вставкой штекера в гнездо.

Обратите внимание, что в каждом разъёме два коннектора (контакта). Один коннектор врезной, он служит для подключения жил витой пары. Второй коннектор контактный, он коммутирует соединение в совмещаемом разъёме.

Стандарт RJ45

RJ45 стандарт означает, что данное разъёмное соединение является не прямым, а несимметричным и создаётся гнездом и штекером.

LAN разъем RJ45 для витой пары – это 8-позиционный, 8-контактный (8P8C) модульный штекер. Для сравнения, разъем RJ-50 это 10-позиционный 10-контактный (10P10C) модульный штекер.

Разъем RJ45

Итак, разъём RJ45 — это 8-позиционный/8-контактный разъем или штекер обычно используемый для подключения компьютеров к локальным сетям Ethernet (ЛВС).

Для подключения кабеля витая пара к интерфейсу разъема используются две схемы подключения – T568A и T568B (о них чуть ниже).

Разъем RJ45 или 8P8C

Если вы уже имели дело с компьютерными сетями, вы, несомненно, слышали, что оба термина RJ45 и 8P8C взаимозаменяемы. Однако давайте выясним почему вообще возникло такое противопоставление.

История разъёма RJ45

Давайте начнем с разъема RJ45. Этот термин сейчас наиболее широко используется для обозначения соединений кабелей Ethernet.

RJ переводится и расшифровывается как «зарегистрированный разъем». Изначально разъем RJ разрабатывался как часть стандартизированного интерфейса телекоммуникационной сети для подключения в телефонных сетях.

Разъемы RJ были разработаны как значительно меньшая и более дешевая замена старым телефонным методам установки проводных шнуров или громоздких вилок.

С появлением компьютерных сетей для передачи данных был разработан новый, но очень похожий разъем: 8P8C.

Разъём 8P8C

В разъёме 8P8C (8Position8Contact) каждый штекер имеет восемь отверстий для проводов, которые расположены на расстоянии примерно 1 мм друг от друга. Отдельные жилы кабеля витая пара вставляются в эти отверстия для подсоединения к разъёму.

В разъёме RJ45 Ethernet вставленные провода обжимаются. Есть разъёмы 8P8C, где контакт жил осуществляется иначе.

Из-за популярности и максимального распространения разъём RJ45 стал формальным обозначением для любого восьми позиционного/контактного модульного разъема 8P8C, используемого в компьютерных сетях (Ethernet). Поэтому чаще такой штекер называют разъём rj45 8p8c.

Формальное различие между разъемами 8P8C и RJ45 показаны на следующей схеме:

Как видите на фото эти разъемы не полностью совместимы друг с другом. Разъемы 8P8C могут подключаться к розеткам RJ45, однако обратное (формально) невозможно.

Таким образом, то, что в промышленности называют разъемами RJ45, на самом деле являются модульными разъемами 8P8C. В продаже идут как разъем rj45 8p8c.

Сегодня почти всё электронное оборудование, использующее разъемы 8P8C, в документации будет использовать термин RJ45, что формально неверно, но всем понятно. Такое ошибочное использование терминологии широко распространено в отрасли, и оно вряд ли изменится в ближайшее время.

На самом деле причин для беспокойства нет. Однако при покупке разъёма смотрите формально правильную маркировку «RJ45 (8P8C)», чтобы избежать путаницы или споров.

Две схемы подключения T568A и T568B

Существует две распиновки RJ45, T568A и T568B. Они же работают если в документации вы видите разъемы 8P8C.

Как вы знаете, цвета пар проводов кабеля витая пара разные. Выводы контактов T568A и T568B определяют расположение восьми отдельных проводов в разъеме. Каждая из этих схем разводки имеет свое собственное цветовое решение, и соблюдение цвета важно для обеспечения электрической совместимости.

Со временем схема T568B стала более популярной. Различия в цветовых обозначениях показаны в таблице ниже.

Типы разъемов RJ45

Чтобы поговорить про виды и типы разъемов RJ45 поговорим о подключении провода (жилы кабеля) к коннектору.

Данный вид разъёмного соединения не требует предварительной зачистки жил кабеля от изоляции. Жилы вставляются в отверстия разъёма и соединяется с контактом методом врезания IDC ножей коннектора в жилу при его обжиме.

В зависимости от типа используемых ножей разъёмы подразделяют:

На разъёмы для одножильных кабелей;
Для многожильных кабелей;
И универсальные.

Экранирование

Различают разъёмы RJ45 по наличию защитного экрана от помех. Если он есть (фото выше), в обозначении можно найти аббревиатуры FTP и STP, по аналогии с маркировкой TP проводов.

Категория разъёмов RJ45

Так же, как и линейные кабели разъемы для их коммутации имеют категории. Разъёмы RJ45 имеют категории 5e или 6. Категория разъёма подбирается по категории используемого кабеля или по проектной документации.

Заключение про разъем RJ45

В заключении покажу, чем разъем RJ45 8p8c отличается от разъёма 8p6c. У обоих разъёмов 8 отверстий для жил кабеля. Однако у 8p8c восемь контактных ножей, а 8p6c таких ножей всего лишь шесть. Разъёмы 4Р4С это rj11, для телефонов. Разъёмы 6P4C и 6Р6С это rj12 для телефонов и старых сетевых устройств. Не путайте. В следующей статье разберём, как обжимать rj разъём.

©webonto.ru

Еще статьи

Как подключить разъем RJ45

Если вы будете устанавливать или обслуживать локальную сеть (LAN), одна из самых важных вещей, которую вы должны знать, это как подключить кабели Cat5, Cat5e, Cat6 и более новые сетевые кабели с Разъемы RJ45. Доверьтесь нашему пошаговому руководству, которое проведет вас через ваш проект.

КОНТРОЛЬНЫЙ СПИСОК ПРОЕКТА
Уровень опыта: Продвинутый
Необходимое время: 5-10 минут
Шаги: 9
Расходные материалы: разъемы EZ RJ45 (по 2 на кабель), модульный инструмент для обжима/отрезания кабеля, инструмент для зачистки проводов

ШАГ 1

С помощью обжимного инструмента обрежьте конец кабеля, который вы заделываете, чтобы концы токопроводящих проводов были ровными.

ЭТАП 2

Соблюдая осторожность, чтобы не повредить внутренние проводники, снимите примерно 1 дюйм оболочки кабеля с помощью модульного обжимного инструмента или инструмента для зачистки кабеля.

ЭТАП 3

Отделите 4 пары витых проводов друг от друга, а затем размотайте каждую пару, чтобы в итоге получилось 8 отдельных проводов. Максимально распрямите провода, так как они должны быть очень прямыми для правильной вставки в разъем.

ЭТАП 4

Держите кабель концами от себя. Двигаясь слева направо, расположите провода в виде плоской ленты бок о бок в следующем порядке: белый/оранжевый, сплошной оранжевый, бело/зеленый, сплошной синий, бело/синий, сплошной зеленый, белый /коричневый, сплошной коричневый.

ЭТАП 5

Удерживая разъем RJ45 так, чтобы его контакты были обращены от вас, а сторона вилки и зажима была обращена вниз, аккуратно вставьте сплющенные, расположенные провода в разъем, проталкивая их, пока концы проводов не выйдут из контактов. Для прочности соединения также вставьте как можно большую часть оболочки кабеля в разъем.

ЭТАП 6

Убедитесь, что концы проводов, выходящие со стороны контактов разъема, расположены в правильном порядке; если нет, удалите их из разъема, переставьте в правильном порядке и снова вставьте. Помните, что после того, как разъем обжат на кабеле, он станет постоянным. Если вы поймете, что после терминации была допущена ошибка в порядке проводов, вам придется отрезать разъем и начать все сначала!

ЭТАП 7

Вставьте подготовленный разъем/кабель в разъем RJ45 обжимного инструмента. Крепко сожмите ручки щипцов вместе, пока вы не сможете двигаться дальше. Отпустите ручки и повторите этот шаг, чтобы обеспечить правильный обжим.

ЭТАП 8

Если ваш инструмент для обжима не обрезает концы проводов автоматически после заделки, осторожно обрежьте концы проводов, чтобы они находились как можно на одном уровне с поверхностью разъема. Чем ближе будут обрезаны концы проводов, тем лучше будет окончательное штекерное соединение.

ШАГ 9

После завершения первого подключения повторите процесс на противоположном конце кабеля.

Покупайте в CableOrganizer® провода, обжимные инструменты, инструменты для зачистки проводов, разъемы RJ45 и другие элементы управления кабелем.

Полное руководство и многое другое!

Распиновка разъема RJ45 является важным оборудованием, передающим голосовую информацию или данные на большие расстояния. «RJ» — это аббревиатура от «Registered Jack», а «45» — это значение стандартного интерфейса.

Примечательно, что RJ — это другая маркировка систем Registered Jack, включая RJ11. Успех в развитии системы RJ заключался в том, чтобы заменить громоздкие проводные телефонные системы.

В этой статье подробно рассматривается rj45 с акцентом на использование модульной вилки.

Схема контактов RJ45

Разъем RJ45 имеет в общей сложности 8 контактов и восемь цветных проводов. Кроме того, вы найдете цветные полосы в 4 скрученных парах. Кроме того, пары проводов отвечают за питание и сигналы при правильном электрическом соединении.

0018

№	Название сигнала	Описание	ЦВЕТА
1	TX+_D19
1	TX+_D19
1	TX+_D19
1	TX+_D19
1	Transmit data+	White with an orange stripe
2	TX-_D1	Transmit data-	solid orange/ orange with white stripe
3	RX+_D2	Receive data+	Белая с зеленой полосой
4	BI+ _D3	Bi-Grectional+	Сплошной синий/синий0018	Белая с синей полосой
6	RX -_D2	Приема данных-	Зеленая с белой полосой/сплошной зеленой с коричневой полосой
8	BI-_D4	Двунаправленный-	сплошной коричневый/коричневый провод с белой полосой.

В приведенной выше таблице описана схема подключения TB68B.

Для уточнения, T568B и T568A являются стандартными схемами подключения, определяющими расположение проводов. Кроме того, расположение проводов должно быть точным при подключении RJ к кабелю. Тем не менее, стандарты T568B являются наиболее распространенными с двумя стандартами проводки. Два стандарта также имеют разные стили подключения.

Соединение будет прямым, если вы подключите оба конца кабеля с помощью T568B. Однако, когда оба конца соединительного кабеля имеют разные стандартные схемы разводки, соединение становится перекрестным.

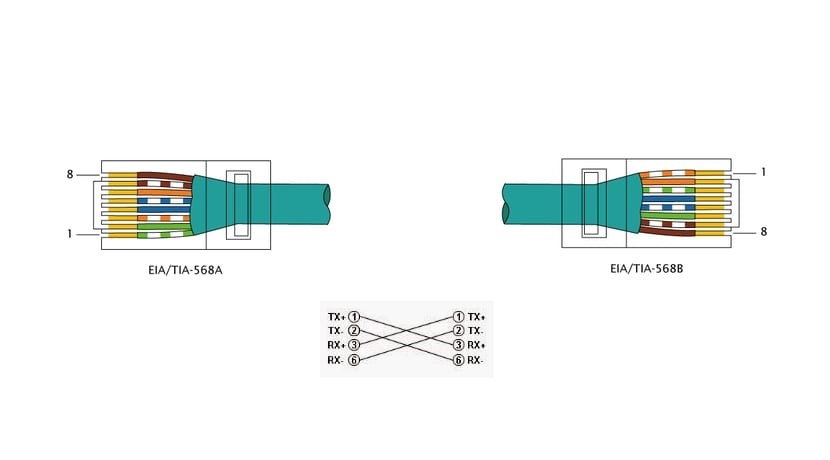

(изображение различных схем проводки T568A и T568B.)

Что такое разъем Rj45?

RJ45 — это популярный тип модульного разъема, который обеспечивает электронные системы и услуги передачи данных.

Примечательно, что разъем состоит из металлических контактов, разделенных пластиковыми каналами. Пластиковый носитель должен входить в стандартный разъем rj45. После этого коннекторы закрывают дорожки язычком и закрепляют гнездо обжимом, делая его прочным. Однако, если потянуть, канал может отсоединиться от разъема, нарушив электрическое соединение.

Кроме того, именные домкраты изготовлены из пластика с прикрепленными к ним восемью штифтами. Четыре из этих контактов отвечают за отправку и получение данных. Другая группа из четырех контактов соответствует мощности передачи.

Вы уже знаете, что разъем rj45 имеет восьмиконтактную конфигурацию. Эта схема подключения очень похожа на разъем 8P8C. Только фактическое соединение RJ45 может обеспечить передачу. Кроме того, с rj45 у вас есть включение вкладки. Вкладка позволяет подключать устройство только в одном направлении с помощью совместимого разъема. Важно отметить, что это соединение помогает вам установить надежное соединение.

(порт Ethernet)

Rj45 Характеристики и функции.

Во-первых, в сети Ethernet есть индикаторы, отображающие состояние соединения.

Во-вторых, устройство имеет розетки или розетки, которые позволяют ориентировать устройство горизонтально или вертикально. Ориентация позволяет использовать гаджет в разных приложениях.
В-третьих, разъем rj45 содержит выступ, который помогает избежать неправильного подключения проводки.
Кроме того, имеющиеся 8 контактов необходимы для передачи большого количества данных или в приложениях, которые настолько интенсивны.
Кроме того, модульный разъем содержит экран, предотвращающий проникновение радиочастотных и электромагнитных помех.
Ключевая функция этого устройства помогает обеспечить правильное подключение сетевых кабелей.
Кроме того, функция Hi-Rel на разъеме rj45 защищает оборудование и кабели.
Затем устройство имеет физический интерфейс со встроенными магнитами, которые экранируют систему и обеспечивают защиту от тока.
Наконец, поскольку это электрическое устройство представляет собой модульный разъем, его характеристики аналогичны модульному разъему. Модульный разъем имеет;

проводка и разъемы без пайки.
Сетевые карты, которые легко вставлять и извлекать.
Проводка и кабели по доступной цене.
настраиваемые кабели
оборудование, простое в сборке и эксплуатации.

(кабель Ethernet показывает провода разного цвета)

Где использовать разъемы Rj45?

8-контактный разъем RJ45 представляет собой физический разъем, работающий в качестве протокола связи. Вы в основном используете разъем для междугородной связи или соединений Ethernet из-за прямых кабелей.

При использовании этих разъемов RJ-45 вы можете передавать данные с двух разных микроконтроллеров на большие расстояния без перерыва. Более того, вы можете добиться этой передачи, соединив эти микропроцессоры с помощью кабелей Ethernet, таких как кабели CAT и USP. Провода идут прямо к разъемам RJ-45, которые поддерживают различные типы сетевых кабелей.

Также существует множество типов разъемов RJ-45, в том числе оригинальные rj45s. Эти устройства в системе Registered Jack имеют одинаковые функции. Однако у них разные сборки и пары проводов.

(кабель LAN rj45)

Как подключить разъем RJ-45?

Как уже говорилось, электрическое оборудование представляет собой 8-контактный разъем. Это устройство использует кабели CAT, поскольку кабель Ethernet делает разъем очень выгодным. Важно выбрать правильные контакты для передачи данных и заземления, чтобы протокол работал эффективно.

Причина в том, что кабели CAT содержат витые пары проводов. Кроме того, эти пары витых проводов удерживаются в сетевом кабеле, что обеспечивает защиту от внешних помех.

Поскольку провода представляют собой витую пару, один из них будет проводом заземления. Заземляющий провод работает, освобождая систему от прерывания или внешнего шума во время дальней связи. Напротив, другой провод в паре работает, передавая данные или информацию.

(сеть LAN с подключенными кабелями Ethernet.)

Применение разъема RJ45

Во-первых, вы используете это устройство в разъемах кабеля Ethernet.
Во-вторых, зарегистрированный разъем может передавать информацию на большие расстояния.
В-третьих, прямые кабели могут передавать данные в шумной среде.
Кроме того, сетевые карты могут поддерживать питание через Ethernet.
Наконец, вам нужно это устройство, потому что кабель проходит через проводное соединение на большие расстояния

(сетевые кабели на сетевом коммутаторе.)

Power over Ethernet (PoE) и Rj45

PoE подает постоянный ток на электронное оборудование через неиспользуемые витые пары в разъемах Ethernet. С PoE нет необходимости иметь отдельный источник питания.

PoE доказал свою безопасность, гибкость, масштабируемость и надежность. Эти функции PoE сокращают использование отдельных электрических кабелей и затраты на установку.

Кроме того, PoE обеспечивает гибкость, поскольку устройствам не нужно находиться рядом с розетками.

Вы должны знать, что стандарт IEEE 802.
