Калькулятор цветовой маркировки резисторов


Основы электроники. Каждый, кто работает с электроникой, или когда-нибудь видел электронную схему, знает, что практически ни одно электронное устройство не обходится без резисторов. Функция резистора в схеме может быть совершенно разной: ограничение тока, деление напряжения, рассеивание мощности, ограничение времени зарядки или разрядки конденсатора в RC-цепочке и т.

Так или иначе, каждая из этих функций резистора осуществима благодаря главному свойству резистора — его активному сопротивлению. В электрических цепях применяют постоянные и переменные резисторы, и предметом данной статьи будет обзор основных видов постоянных резисторов, так или иначе встречающихся в современных электронных устройствах и на их схемах.

Максимальная рассеиваемая резистором мощность. Данная классификация не случайна, ведь в зависимости от назначения резистора в схеме и от условий, в которых должен работать резистор, рассеиваемая на нем мощность не должна привести к разрушению самого компонента и компонентов расположенных поблизости, то есть в крайнем случае резистор должен разогреться от прохождения по нему тока, и суметь рассеять тепло.

SMD резисторы для поверхностного монтажа с максимальной рассеиваемой мощностью от 0, до 1 ватта — также можно встретить сегодня на печатных платах. Такие резисторы так же как и выводные всегда берутся с запасом по мощности. Например в 12 вольтовой схеме для подтягивания потенциала к минусовой шине можно использовать SMD резистор на кОм типоразмера Или выводной на 0, Вт, поскольку рассеиваемая мощность будет в десятки раз дальше от максимально допустимой.

Проволочные и непроволочные резисторы, точность резисторов. Резисторы для различных целей используют разные.

Не желательно, например, проволочный резистор ставить в высокочастотную цепь, а для промышленной частоты 50 Гц или для цепи постоянного напряжения достаточно и проволочного.

Проволочные резисторы изготавливают путем намотки проволоки из манганина, нихрома или константана на керамический или порошковый каркас. Высокое удельное сопротивление данных сплавов позволяет получить требуемый номинал резистора, однако несмотря на бифилярную намотку, паразитная индуктивность компонента все равно остается высокой, именно по этой причине проволочные резисторы не подходят для высокочастотных схем.

Непроволочные резисторы изготавливают не из проволоки, а из проводящих пленок и смесей на основе связующего диэлектрика. Так, выделяют тонкослойные на основе металлов, сплавов, оксидов, металлодиэлектриков, углерода и боруглерода и композиционные пленочные с неорганическим диэлектриком, объемные и пленочные с органическим диэлектриком. Непроволочные резисторы — это зачастую резисторы повышенной точности, которые отличаются высокой стабильностью параметров, способны работать при высоких частотах, в высоковольтных цепях и внутри микросхем.

Резисторы в принципе подразделяются на резисторы общего назначения и специального назначения. Резисторы общего назначения выпускаются номиналами от долей ома до десяти мегаом. Резисторы специального назначения могут быть номиналом от десятков мегаом до единиц тераом, и способны работать под напряжением и более вольт. Специальные высоковольтные резисторы способны работать в высоковольтных цепях с напряжением в десятки киловольт. Высокочастотные способны работать с частотами до нескольких мегагерц, поскольку обладают исключительно малыми собственными емкостями и индуктивностями.

Номиналы резисторов и их маркировка. Резисторы выпускаются на различные номиналы, и есть так называемые ряды резисторов, например широко распространенный ряд Е Номинал резистора обозначается числом из ряда, умноженным на 10 в степени n, где n — целое отрицательное или положительное число.

Каждый ряд характеризуется своим допустимым отклонением. Цветовая маркировка выводных резисторов в виде четырех или пяти полос давно стала традиционной. Чем больше полос — тем выше точность. На рисунке приведен принцип цветовой маркировки резисторов с четырьмя и пятью полосами. Первые две цифры из трех образуют число, которое необходимо умножить на 10 в степени третьего числа.

Для обозначения точки в десятичной дроби, на ее месте ставят букву R. Для обозначения точки в десятичной дроби, на ее место ставят букву R. Две цифры и одна буква применяются в маркировке SMD резисторов типоразмера Цифры — это код определения мантиссы, а буквы — код показателя степени числа 10 — второго множителя. Обозначение резисторов на схемах. На схемах резисторы обозначаются белым прямоугольником с надписью, и в надписи иногда содержится как информация о номинале резистора, так и информация о его максимальной рассеиваемой мощности если она критична для данного электронного устройства.

Чаще в схемах и на платах резисторы просто нумеруются R1, R2 и т. Если прямоугольник пустой, то резистор берется не очень мощный, то есть 0, — 0,25 ватт, если речь о выводном резисторе или максимум типоразмера , если выбран резистор SMD. Искать в Школе для электрика:.


Маркировка резисторов

Маркировка техники и других товаров проводится с целью контроля за их передвижением. Таким образом, маркировку разделяют на два типа — внутреннего и глобального использования. Современная маркировка резисторов может быть цветовой или кодовой. Последняя отображается с помощью букв и цифр. В отличие от цветной маркировки резисторов кодовая проводится с применением цифровых и буквенных кодов.

Подобрать SMD-резисторы онлайн. Быстрый подбор SMD-резисторов по онлайн калькулятору.

Калькулятор резистора по полоскам цветовой маркировки

Для их производства используются различные технологии, они могут иметь разные размеры при одинаковых характеристиках. Так что размер в этом деле однозначно не показатель. Для определения номинала существует маркировка резисторов. Причем может быть она цифро-буквенной, а может — цветовой. О том, что значат все эти буквы, цифры, цветные полоски и будем говорить. Цифро-буквенная маркировка постоянных резисторов — наследие СССР. Сейчас такой способ не применяют, но элементная база все еще существует, таких элементов много в старой аппаратуре, которой много лет, но которая все еще работает. Маркировка резисторов бывает двух типов — цифро-буквенной и цветовой.

Калькулятор маркировки SMD-резисторов

Резисторы — это элементы для построения электрических схем, предназначенные для контроля и регулирования величины силы тока. Разделяют на постоянные, переменные, подстроечные. Для идентификации постоянных резисторов SMD — устройств, монтируемых на поверхность, — все производители разработали буквенно-цифровые обозначения для крупных элементов и цветовой код для деталей очень маленьких размеров. Онлайн-калькулятор дает возможность удобно и быстро узнать номинал по цветам колец. Программа рассчитана на распознавание изделий с маркировкой, состоящей из четырех или пяти колец.

Из за миниатюрных размеров маломощных резисторов и для облегчения читаемости была введена цветная маркировка резисторов, нанесенная на них в виде 3, 4 или 5 полос колец. Для использования калькулятора, резистор необходимо положить таким образом, чтобы ближайшая к выводу резистора полоса располагаласть слева или расположить слева самую широкую полосу, которая при определения номинала всегда является первой.

РЕЗИСТОРЫ | Маркировка резисторов

Чтобы различать электронные компоненты — сопротивления, конденсаторы и прочее — нужна маркировка. С её помощью обозначаются номиналы элементов. Резисторы маркируют двумя основными способами: буквенным или цифровым, а также цветовым. Если с буквенными обозначениями в большинстве случаев можно разобраться без вспомогательных материалов, то с цветовой маркировкой достаточно сложно. Она представляет собой набор полосок или колец фактически наносится по всей окружности корпуса элемента разных цветов.

Определяем характеристики отечественных и импортных резисторов по кодовой маркировке

Представляю Вашему вниманию радиолюбительский онлайн калькулятор цветовой маркировки резисторов. Калькулятор может рассчитывать номиналы сопротивлений в соответствии с маркировкой на четыре или пять колец. Для определения номинала, выберете на онлайн калькуляторе те цвета, которые нанесены на вашем радиоэлементе. Учитывайте при выборе, что отсчет необходимо начинать обязательно с той полосы, которая нанесена наиболее ближе к ножке сопротивления. Цвет первых полос говорит о первые цифрах номинала сопротивления. Третья полоса это множитель в виде степени, на который надо умножить число, состоящее из первых двух цифр. Где: R — сопротивление резистора в Омах.

Кодированное обозначение номинальных сопротивлений резисторов состоит из трёх Маркировка отечественных резисторов. Таблица 2.

Цветная маркировка резисторов

Маркировка резисторов по цвету была задумана для облегчения считывания номинала постоянного резистора при любом положении самого резистора. Сопротивление измеряется в омах. Символ ома — буква омега. Поэтому часто значение резистора задаётся в КОм и в МОм.

Маркировка резисторов по цвету

Наиболее популярной деталью для электронных схем является резистор — пассивный элемент, основным параметром которого является сопротивление протекающему току. Единица измерения — Ом. Резисторы могут быть фиксированными и регулируемыми потенциометры. В эту группу включаются также фоторезисторы, варисторы и термисторы, в которых сопротивление определяется освещением, напряжением или температурой. Фиксированные резисторы изготавливаются по разным технологиям. Наиболее популярные:.

Резисторы относятся к наиболее простым, с точки зрения понимания и конструктивного исполнения, радиоэлектронным элементам. Однако при этом они занимают лидирующее место по применению в схемах различных электронных устройств.

Калькулятор цветовой маркировки резисторов поможет расшифровать по цветным кольцам на резисторе его номинал и допустимое отклонение сопротивления от его номинального значения. Цветную маркировку на резисторах следует читать слева направо. Как правило, первое кольцо расположено ближе к одному из выводов или шире чем остальные. Купить по ссылке. Здесь вы можете расшифровать маркировку резисторов онлайн с четырьмя или пятью цветными кольцами.

Первым делом давайте разберемся с советскими резисторами. Хоть ты что делай, а от советской электроники не убежишь. Первым взглядом мы должны оценить, какую максимальную мощность может рассеивать резистор.


Толстопленочные чип-резисторы серии CR от VIKING

19 сентября 2019

учёт ресурсовуправление питаниемпотребительская электроникаVikingновостьпассивные ЭК и электромеханикаVikingрезисторычип-резисторыSMD-резисторы

В рамках сотрудничества с одним из крупнейших азиатских производителей пассивных компонентов – компанией Viking – Компэл существенно расширил складскую программу по чип-резисторам. Складская линейка Компэл обновилась за счет чип-резисторов общего применения серии CR, выполненных по толстопленочной технологии (Thick Film). Данный тип резисторов является наиболее массовым и популярным в силу ценовой доступности и ликвидности, его применение на плате в стандартном электронном изделии достигает до 30% от общего количества позиций. Конструкция стандартного чип-резистора серии CR состоит из алюминиевой подложки, внутренних электродов, внешних выводов и ряда защитных покрытий:

Конструкция толстопленочного резистора серии СR

Серия CR включает в себя наиболее распространенные чип-корпуса, такие как 01005, 0201, 0402, 0603, 0805, 1206, 1210, 2010, 2512, 1225, 0612. Начальный допуск сопротивления резисторов CR имеет значения ±1% и ±5%, но для специальных  применений можно выбрать более точные номиналы с допуском ±0.1%, ±0.25% и ±0.5%. Температурная нестабильность данных резисторов находится в диапазоне от ±100 до ±400 ppm в зависимости от номинала. Расшифровка артикула резистора серии CR представлена ниже:

Расшифровка артикула серии CR

Дополнительные материалы/Техническая документация
  •   Viking_R_CR_Series_ (1. 20 Мб)

•••

Товары
org/Product» data-pid=»uUPX»> org/Product» data-pid=»uUgu»> org/Product» data-pid=»uUB6″> org/Product» data-pid=»uUBq»>
Наименование
CR-03FL7—-1K (VIKING)



CR-02FL6—-1K (VIKING)



CR-02JL6—30K (VIKING)



CR-05JL7—22K (VIKING)



CR-02JL6—100R (VIKING)



CR-02JL6—-1M (VIKING)



CR-03JL7—100R (VIKING)



CR-02JL6—10K (VIKING)



CR-02FL6—20K (VIKING)



CR-02JL6—22K (VIKING)



CR-03FL7—100R (VIKING)



CR-02FL6—100R (VIKING)



CR-02FL6—120K (VIKING)



CR-02FL6—56K (VIKING)



CR-06JL7—-0R (VIKING)



CR-03FL7—51K (VIKING)



CR-03JL7—75R (VIKING)



CR-02FL6—-1R (VIKING)



CR-05JL7—-0R (VIKING)



CR-03JL7—330R (VIKING)



CR-02JL6—20R (VIKING)



CR-02JL6—220K (VIKING)



CR-02JL6—510K (VIKING)



CR-02JL6—680K (VIKING)



CR-02FL6—220K (VIKING)



CR-03JL7—51K (VIKING)



CR-02JL6—150K (VIKING)



CR-02JL6—200K (VIKING)



CR-03JL7—-1K (VIKING)



CR-02JL6—33R (VIKING)



Расшифровка номинала резистора по полоскам. Цветовая маркировка резисторов. Общие сведения. Трёхсимвольная маркировка EIA96

Основное предназначение резисторов – преобразование силы тока в напряжение или выполнение обратного процесса, ограничения показателя силы тока, поглощение электрической энергии. Используется практически во всех сложных электрических схемах, поэтому следует обратить внимание на цветовую маркировку.

Из-за небольших размеров, резисторы редко имеют маркировку в виде цифрового или буквенного значения. Чаще всего проводится нанесение цветов, которые определяют все основные качества. Для того, чтобы правильно подобрать резистор, следует знать особенности нанесения цветных точек или линий.

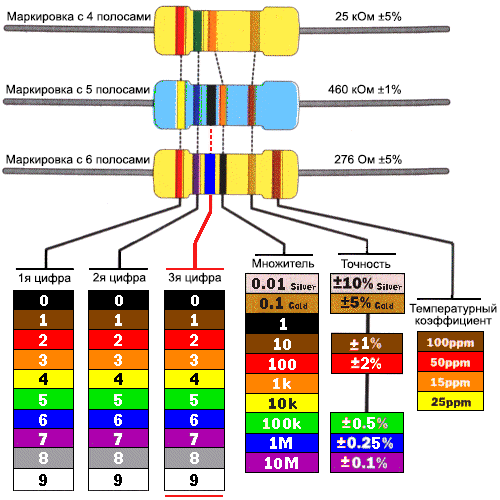

Стандартная цветовая маркировка

Для того, чтобы правильно проводить маркировку и таблицы получили широкое применение, были приняты международные стандарты, согласно которым на резистор могут быть нанесены от 3 до 6 полос, каждая из которых имеет определенное предназначение.

Рассмотрим особенности проведения стандартной цветовой маркировки:

  1. Маркировка с 3 полосами проводится следующим образом: первых 2 кольца обозначают цифры, 3 – множитель. 4 кольца нет, так как для всех подобных резисторов принятое отклонение составляет 20%.
  2. 4 кольца – маркировка, которая несколько отличается от предыдущего случая. Последнее кольцо означает отклонение. Все значения выбираются при помощи специальной таблицы. В данном случае отклонение составляет 5%, 10%.
  3. 5 колец означает минимальный показатель отклонения, до 0, 005%. В данном случае первые 3 кольца означают цифры, которые затем нужно умножить на множитель. Найти множитель можно по все той же таблице, искать нужно значение цвета 4 кольца.
  4. Есть варианты исполнения резисторов, которые имеют 6 колец. Их расшифровка проводится также, как и при 5 кольцах, только последнее из них означает температурный коэффициент изменения. Данное значение определяет то, насколько изменится показатель сопротивления при повышении температуры корпуса резистора.

Не все таблицы имеют столбец для расшифровки 6 кольца, что стоит учитывать.

Для чего нужна?


Малой мощности резисторы имеют очень небольшие размеры, их мощность составляет около 0,125 Вт. Диаметральный размер подобного варианта исполнения составляет около миллиметра, а длина – несколько миллиметров.

Прочитать параметры, которые часто имеют несколько цифр, достаточно сложно, как и нанести их. При указании номинала, если размеры позволяют, часто используют букву для того, чтобы определить дробную величину значения.

Примером можно назвать 4К7, что означает 4,7 кОм. Однако, также подобный метод в некоторых случаях не применим.

Цветовая схема маркировки имеет следующие особенности:

  1. Легко читаемая.
  2. Проще наносится.
  3. Может передать всю необходимую информацию о номиналах.
  4. Со временем информация не стирается.

При этом, можно отметить основное различие в данной маркировке:

  1. При точности 20% используется маркировка, содержащая 3 полоски.
  2. Если точность составляет 10% или 5% , то наносится 4 полоски.
  3. Более точные варианты исполнения имеют 5 или 6 полосок.

Подведя итоги, можно сказать, что нанесение цветов позволяет узнать точность и номинальные значения резистора, для чего нужно использовать специальные таблицы или онлайн-сервисы.

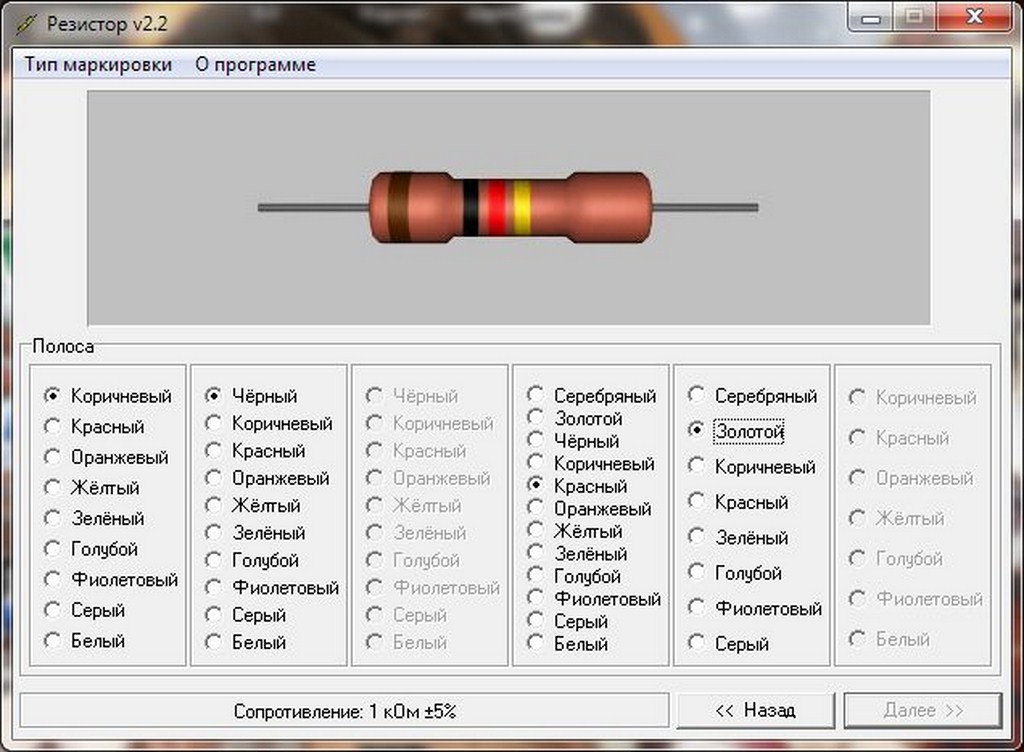

Онлайн-калькуляторы

К наиболее популярным можно отнести:

  1. http://www.chipdip.ru/info/rescalc – сервис, позволяющий проводить расчеты для вариантов исполнения, которые имеют 4 или 5 маркировочных полосок. Работает сервис следующим образом: таблица имеет столбцы, которые соответствуют той или иной цветовой полосе, а строки содержат цвета. Для того, чтобы провести расчет, достаточно отметить цвет в соответствующей линии. Рассматриваемый калькулятор позволяет провести расчет сопротивления и допуска, которые измеряются в МОм и процентах соответственно. Достоинством этого онлайн-калькулятора можно назвать наличие не только названия цвета, но и его образца. Данная особенность позволяет быстро провести сравнение для выполнения расчетов. В отличие от других подобных калькуляторов, в этом случае есть наглядная картинка, которая изменяется при выборе определенных цветов. Именно поэтому, он очень прост в использовании, так как наглядный пример позволяет понять то, какой резистор был выбран для проведения расчетов.
  2. http://www.radiant.su/rus/articles/?action=show&id=335 – сервис, который позволяет также быстро провести расчет номинальных значений для варианта исполнения, имеющего 4 полосы. Этот вариант калькулятора имеет простую схему работы: есть 5 полей, при открытии которых отображается название цвета и его образец. После выбора проводится расчет показателя сопротивления, которые отображается в Ом, а также предельное отклонение в процентах. Рассматриваемый сервис имеет не только калькулятор, но и наглядные примеры проводимых расчетов, таблицы с необходимой информацией и многое другое.
  3. http://www.qrz.ru/shareware/contribute/decoder.shtml – один из немногих сервисов, который позволяет проводить расчет для 3 линий, а также 4 и 5. В отличие от других вариантов исполнения, этот не имеет наглядной картинки того, как выглядит тот или иной вариант исполнения резистора при смене цвета линии. Также, можно сказать, что данный вариант исполнения калькулятора – один из самых сложных. Если резистор имеет 3 полоски, проводится ввод обозначений в 1, 2, 4 поле, если 4 – в 1 , 2, 4, 5, если 5 – нужно заполнить все поля. Результат выводится в виде значения сопротивления в КОм, также есть поле, указывающее погрешность впроцентом соотношении.

Все расчеты проводятся исключительно при выполнении маркировки согласно принятым правилам ГОСТ 175-72. Чтение линий всегда проводится слева на право. Стоит отметить, что согласно принятым правилам первая полоса всегда располагается ближе к выводу.

Если этого нельзя сделать, первую полосу делают более широкой, чем остальные. Эти правила следует учитывать при расшифровке резистора при помощи калькулятора.

Универсальная таблица цветов

Существует универсальная таблица цветов, которая позволяет проводить быстрый расчет номиналов каждого резистора при необходимости.

При создании подобной таблицы выделяют следующие поля:

  1. Цвет кольца или нанесенной точки. При этом, указывается как название, так и приводится пример.
  2. В зависимости от того , каким по счету стоит цвет, есть возможность перевести цветовую кодировку в числовое значение. Это необходимо при создании схемы для условного обозначения номиналов.
  3. Множитель позволяет провести математическое вычисление того, какое сопротивление имеет рассматриваемый вариант исполнения.
  4. Также , практически для каждого цвета имеется поле, которое обозначает максимально отклонение от номинала.

Стоит помнить, что каждый цвет может обозначать цифру в маркировке, значение множителя или максимальное отклонение.

Примеры

Пример 1:

Использование подобной таблицы рассмотрим на следующем примере: коричневый, черный, красный, серебристый. Чтение колец проводим слева на право, получаемое значение всегда кодируется в Омах.

Согласно данным из таблицы, проводим следующую расшифровку:

  1. Коричневый цвет в первом положении обозначает как цифру, так и множитель. В этом случае, цифра будет равна «1», а множитель «10». Стоит отметить, что в первой позиции не могут использоваться следующие цвета: черный, золотистый или белый.
  2. Второй цвет означает номер второй цифры. Черный означает «0» и он не используется при расчетах. Имея подобные данные, можно сделать вывод, что резистор имеет буквенно-числовую маркировку 1К0.
  3. Третий цвет определяет множитель. В нашем случае он красный, множитель у этого цвета «100».
  4. Последний цвет означает максимальный допуск по отклонению, и серебристый цвет соответствует 10%.

Используя таблицу, можно сказать, что рассматриваемый резистор имеет маркировку 1К0 и значение сопротивления 1000 Ом (10*100) или 1 кОм, а также допуск 10%.

Пример 2:

Еще одним более сложным примером назовем расчет номинальных значений следующего резистора: красный, синий, фиолетовый, зеленый, коричневый, коричневый. Данная маркировка состоит из 6 колец.

При расшифровке отмечаем следующее:

  1. 1 кольцо, красное – число «2».
  2. 2 кольцо, синее – число «6».
  3. 3 кольцо, фиолетовое – число «7».
  4. Все числа выбираем из таблицы. При их сочетании получаем число «267».
  5. 4 кольцо имеет зеленый цвет. В данном случае обращаем внимание не на числовой значение, а множитель. Зеленый цвет соответствует множителю 10 5 . Проводим расчет: 267*10 5 =2,67 МОм.
  6. 5 кольцо имеет коричневый цвет и ему соответствует значение максимального отклонения в обе стороны 1%.
  7. 6 линия коричневая , что соответствует температурному коэффициенту в значении 100 ppm/°C.

Из вышеприведенного примера можно сказать, что провести расшифровку маркировки не сложно, и количество колец практически не оказывает влияние на то, насколько сложными будут расчеты. В рассматриваемом случае, резистор имеет сопротивление 2,67 МОм с отклонением в обе стороны 1% при температурном коэффициенте 100 ppm/°C.

Процедуру можно упростить, воспользовавшись специальными калькуляторами. Однако, не многие проводят вычисление 6 колец, что стоит учитывать.

Номинальные ряды резисторов можно назвать результатом проведения стандартизации номинальных значений. Постоянные резисторы имеют 6 подобных рядов. Также, введен один ряд для переменных номиналов и специальный ряд Е3.

На примере приведенного номинала проведем расшифровку:

  1. Буква «Е» обозначает то, что проводится маркировка по ряду номинала. Эта бука всегда идет в обозначении.
  2. Цифры после буквы означает число номинальных значений сопротивления в каждом десятичном интервале.

Существуют специальные таблицы с отображение номинальных рядов.

Для выявления стандартных рядов, был принят ГОСТ 2825-67. При этом, можно выделить несколько наиболее популярных стандартных рядов:

  1. Ряд Е6 имеет отклонение в обе стороны 20%.
  2. Ряд Е 12 имеет допустимое отклонение 10%.
  3. Ряд Е24 обладает показателем максимально допустимого отклонения в обе стороны 5%.

Последующие ряды Е48 и Е96, Е192 обладают показателем отклонения 2%, 1%, 0,5% соответственно.

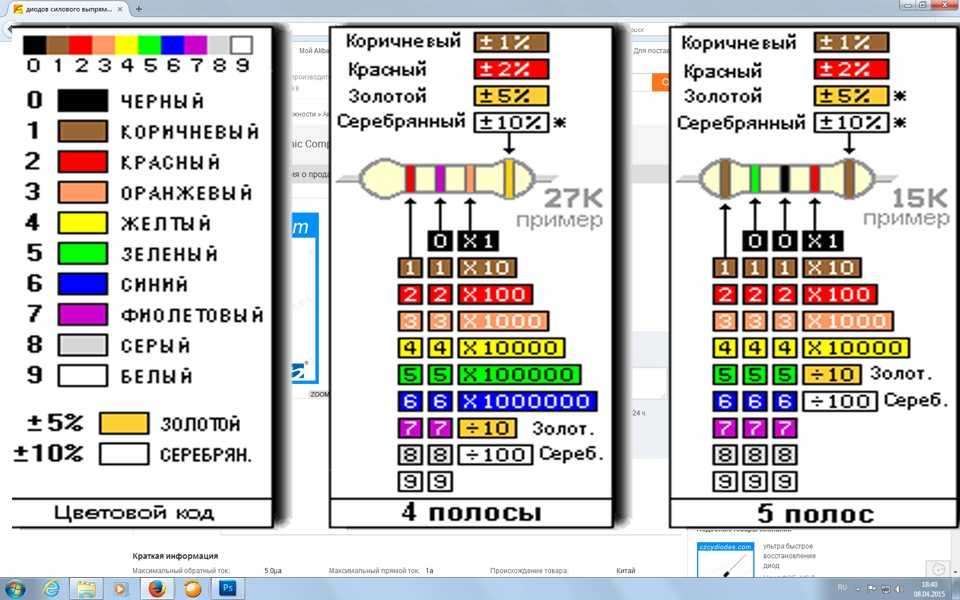

Сводная таблица цветной маркировки резисторов


Для каждодневного использования можно использовать сводную таблицу цветной маркировки, которая объединяет следующую информация:

  1. Соответствие цветов определенным значениям.
  2. Цифры номинального ряда.
  3. Величина множителя.
  4. Величина допуска.
  5. Показатель коэффициента температурного изменения.
  6. Процент отказов.

Подобная таблица позволит быстро провести расшифровку маркировки.

Особенности маркировки проволочных резисторов

Правила, принятые по цветной маркировке резисторов, распространяются на все их типы, в том числе на проволочные варианты исполнения.

В данном случае, есть только несколько отличительных признаков, которые нужно учитывать:

  1. 1 полоса , которая шире других и обычно белого цвета, не является частью маркировки, а обозначает только тип резистора.
  2. Десятичные показатели более 4 не могут быть применены при маркировке.
  3. Последняя полоса может указывать на особые свойства, к примеру, огнестойкость.

Таблица, которая используется в этом случае, несколько отличается. Отличие заключается в величине множителя.

Нестандартная маркировка импортных резисторов


Несмотря на принятые правила цветной маркировки, некоторые компании используют свои стандарты. К ним можно отнести:

  1. Philips – производитель бытовой и промышленной электроники, который ввел некоторые свои стандарты в область маркировки резисторов. Так можно отметить, что цвета компания использует не только для обозначения основных характеристик, но и для отображения о технологии производства и свойствах компонентов. Для этого сам корпус окрашивается в определенный цвет, а кольца располагаются в определенном порядке друг относительно друга.
  2. CGW и Panasonic также ввели свои правила маркировки. Так эти производители проводят нанесение информации об особых свойствах резистора.

Практически все производители в мире приняли установленные правила, что позволяет упростить процедуру идентификации номиналов.

В заключение отметим, что кроме цветовой маркировки могут присутствовать буквенно-числовые обозначения. Они наносятся на поверхность довольно крупных вариантов исполнения резисторов и также могут использоваться для выявления рабочих характеристик.

Резистор и сопротивление

Резистор — пассивный электрический элемент, создающий электрическое сопротивление в электронных схемах. Резисторы можно найти практически во всех электронных устройствах. Они используются для различных целей, в частности, для ограничения тока в цепях, в качестве делителей напряжения, для обеспечения напряжения смещения для активных элементов электрических цепей, в качестве терминаторов (согласованных нагрузок) линий передачи, в резистивно-емкостных цепях в качестве времязадающего элемента… Список можно продолжать бесконечно.

Электрическое сопротивление резистора или любого проводника является мерой его противодействия протеканию электрического тока. В СИ сопротивление измеряется в омах. Сопротивление имеет практически любой материал кроме сверхпроводников, имеющих нулевое сопротивление. Подробнее о сопротивлении , удельном сопротивлении и проводимости .

Допустимое отклонение от номинального значения

Конечно, можно сделать резистор с очень точным значением сопротивления, однако он будет очень дорогим. К тому же, очень точные и дорогие резисторы бывают нужны достаточно редко, например, в качестве делителей напряжения в мультиметрах. Здесь мы поговорим о недорогих и не очень точных резисторах, используемых в электронных устройствах. В большинстве случаев точность ±20% вполне допустима. Для резистора сопротивлением 1 кОм это означает, что любой резистор с сопротивлением в диапазоне от 800 Ом до 1200 Ом будет считаться резистором 1 кОм. Допуск на некоторые особо критичные компоненты может быть ±1% или даже ±0.05%. В то же время следует отметить, что в наше время сложно найти резисторы с допуском 20%. Обычными являются 5-процентные и 1-процентные резисторы. Такие резисторы были дорогими 60 лет назад, во времена ламповых и первых транзисторных радиоприемников. Но те времена остались в далеком прошлом.

Рассеиваемая мощность

Если через резистор проходит электрический ток, электрическая энергия преобразуется в тепловую и резистор нагревается. Тепло рассеивается в окружающую среду. Причем, тепловая энергия должна быть передана в окружающую среду так, чтобы температура резистора и окружающих его элементов оставалась в пределах нормы. Мощность, выделяемая на резисторе, определяется по формуле:

Здесь V — напряжение в вольтах на резисторе сопротивлением R в омах, I — протекающий через резистор ток в амперах. Мощность, которую резистор может рассеивать без ухудшения параметров в течение длительного периода времени, называется предельной рассеиваемой мощностью . В общем случае, чем больше корпус резистора, тем большую мощность может он рассеивать. Выпускаются резисторы различной мощности и можно встретить резисторы от 0,01 Вт до сотен ватт. Углеродистые резисторы обычно выпускаются мощностью 0,125–2 Вт.

Ряды предпочтительных величин электронных компонентов

В начале XX века резисторы использовались главным образом в радиоприемниках и назывались вместе с другими компонентами радиодеталями. Сейчас это название относится ко всем элементам, применяемым в электронных схемах, которые к радио не имеют отношения и поэтому радиодетали стали называть электронными элементами компонентами (это, как всегда, калька с английского). Хотя это как сказать! В телефоне есть как минимум пять радиоприемников (для связи с базовой станцией, GPS/GLONASS, Wi-Fi, NFC, УКВ-приемник), но никто об этом не помнит и не считает телефон радиоприемным устройством. Но мы отвлеклись от темы.
Несмотря на то, что можно изготовить резистор с любым сопротивлением, удобнее выпускать ограниченное число компонентов, особенно если учесть, что каждый резистор имеет определенный допуск на номинал. Более точные резисторы стоят дороже, чем менее точные. Обычная логика показывает, что для стандартных значений удобно выбрать логарифмическую шкалу, с одинаковыми интервалами между стандартными значениями, которые определяются с учетом допустимого отклонение от номинала. Например, для точности ±10% имеет смысл для декады (интервала, в котором сопротивление изменяется от 1 до 10, от 10 до 100 и так далее) взять 12 значений: 1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2, затем 10; 12; 15; 18; 22; 27; 33; 39; 47; 56; 68;82 и так далее. Эти значения называют рядами номиналов. Они стандартизированы в форме рядов E3–E192 и используются не только для резисторов, но также для конденсаторов, катушек индуктивности и стабилитронов. Каждый ряд (E3, E3, E6, E12, E24, E48, E96, и E192) разделяет декаду на 3, 6, 12, 24, 48, 96 и 192 стандартных значения. Отметим, что ряд E3 устарел и используется крайне редко.

Список значений номинальных рядов E6–E192

Значения E6 (допуск 20%):

1,0; 1,5; 2,2; 3,3; 4,7; 6,8.

Значения E12 (допуск 10%):

1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2.

Значения E24 (допуск 5%):

Значения E48 (допуск 2%):

1,00; 1,05; 1,10; 1,15; 1,21; 1,27; 1,33; 1,40; 1,47; 1,54; 1,62; 1,69; 1,78; 1,87; 1,96; 2,05; 2,15; 2,26; 2,37; 2,49; 2,61; 2,74; 2,87; 3,01; 3,16; 3,32; 3,48; 3,65; 3,83; 4,02; 4,22; 4,42; 4,64; 4,87; 5,11; 5,36; 5,62; 5,90; 6,19; 6,49; 6,81; 7,15; 7,50; 7,87; 8,25; 8,66; 9,09; 9,53.

Значения E96 (допуск 1%):

1,00; 1,02; 1,05; 1,07; 1,10; 1,13; 1,15; 1,18; 1,21; 1,24; 1,27; 1,30; 1,33; 1,37; 1,40; 1,43; 1,47; 1,50; 1,54; 1,58; 1,62; 1,65; 1,69; 1,74; 1,78; 1,82; 1,87; 1,91; 1,96; 2,00; 2,05; 2,10; 2,15; 2,21; 2,26; 2,32; 2,37; 2,43; 2,49; 2,55; 2,61; 2,67; 2,74; 2,80; 2,87; 2,94; 3,01; 3,09; 3,16; 3,24; 3,32; 3,40; 3,48; 3,57; 3,65; 3,74; 3,83; 3,92; 4,02; 4,12; 4,22; 4,32; 4,42; 4,53; 4,64; 4,75; 4,87; 4,99; 5,11; 5,23; 5,36; 5,49; 5,62; 5,76; 5,90; 6,04; 6,19; 6,34; 6,49; 6,65; 6,81; 6,98; 7,15; 7,32; 7,50; 7,68; 7,87; 8,06; 8,25; 8,45; 8,66; 8,87; 9,09; 9,31; 9,53; 9,76.

Значения E192 (допуск 0.5% и точнее):

1,00; 1,01; 1,02; 1,04; 1,05; 1,06; 1,07; 1,09; 1,10; 1,11; 1,13; 1,14; 1,15; 1,17; 1,18; 1,20; 1,21; 1,23; 1,24; 1,26; 1,27; 1,29; 1,30; 1,32; 1,33; 1,35; 1,37; 1,38; 1,40; 1,42; 1,43; 1,45; 1,47; 1,49; 1,50; 1,52; 1,54; 1,56; 1,58; 1,60; 1,62; 1,64; 1,65; 1,67; 1,69; 1,72; 1,74; 1,76; 1,78; 1,80; 1,82; 1,84; 1,87; 1,89; 1,91; 1,93; 1,96; 1,98; 2,00; 2,03; 2,05; 2,08; 2,10; 2,13; 2,15; 2,18; 2,21; 2,23; 2,26; 2,29; 2,32; 2,34; 2,37; 2,40; 2,43; 2,46; 2,49; 2,52; 2,55; 2,58; 2,61; 2,64; 2,67; 2,71; 2,74; 2,77; 2,80; 2,84; 2,87; 2,91; 2,94; 2,98; 3,01; 3,05; 3,09; 3,12; 3,16; 3,20; 3,24; 3,28; 3,32; 3,36; 3,40; 3,44; 3,48; 3,52; 3,57; 3,61; 3,65; 3,70; 3,74; 3,79; 3,83; 3,88; 3,92; 3,97; 4,02; 4,07; 4,12; 4,17; 4,22; 4,27; 4,32; 4,37; 4,42; 4,48; 4,53; 4,59; 4,64; 4,70; 4,75; 4,81; 4,87; 4,93; 4,99; 5,05; 5,11; 5,17; 5,23; 5,30; 5,36; 5,42; 5,49; 5,56; 5,62; 5,69; 5,76; 5,83; 5,90; 5,97; 6,04; 6,12; 6,19; 6,26; 6,34; 6,42; 6,49; 6,57; 6,65; 6,73; 6,81; 6,90; 6,98; 7,06; 7,15; 7,23; 7,32; 7,41; 7,50; 7,59; 7,68; 7,77; 7,87; 7,96; 8,06; 8,16; 8,25; 8,35; 8,45; 8,56; 8,66; 8,76; 8,87; 8,98; 9,09; 9,20; 9,31; 9,42; 9,53; 9,65; 9,76; 9,88.

Маркировка резисторов

Большие резисторы, такие как показаны на этом рисунке, обычно маркируются цифрами и буквами и понять такую маркировку несложно. Однако, величину сопротивления непросто напечатать на маленьких резисторах (и других электронных компонентах), особенно цилиндрической формы, даже при использовании современных технологий нанесения маркировки. Поэтому в последние 100 лет для маркировки радиодеталей использовалась цветовая кодировка. Такая кодировка используется не только для резисторов, но также для конденсаторов, диодов, катушек индуктивности и других элементов.

Для маркировки резисторов используется до шести цветных полосок. Чаще используется код из четырех полосок, в котором первая и вторая полоски представляют первую и вторую значащую цифру, третья полоска кодирует множитель, а четвертая — допуск. Между третьей и четвертой полоской обычно имеется плохо различимый увеличенный зазор, который позволяет определить направление чтения кода — компоненты ведь симметричные! 20-процентные резисторы обычно маркируются только тремя полосками — там не указывается допуск. Их полоски обозначают цифру, цифру и множитель.

Для 2-процентных или более точных резисторов используют пять или более полосок, представляющих величину сопротивления. Последняя полоска в маркировке из шести полосок представляет температурный коэффициент сопротивления в частях на миллион на кельвин (ppm/K). На рисунке в верхней части страницы показан принцип цветовой маркировки.

Полоски считываются слева направо. Они обычно группируются ближе к левому концу элемента. Если между последней полоской и остальными полосками имеется зазор, он обычно показывать, что эта сторона элемента — правая. Также если имеется золотая или серебряная полоска, они всегда находятся на правой стороне. Когда значение по полоскам определено, сравните его с таблицей предпочтительных величин. Если значения там нет — попробуйте прочитать маркировку с другого конца. Обратите внимание: в этом калькуляторе цветовая кодировка соответствует международному стандарту IEC 60062:2016 ..

Нажмите на приведенные ниже примеры, чтобы посмотреть цветовую кодировку резисторов:

Цифровая маркировка

На поверхности относительно больших резисторов, предназначенных для поверхностного монтажа (англ. SMT — surface-mount technology или SMD — surface-mount device), а также на относительно больших резисторах с выводами для монтажа в отверстия для маркировки печатают цифры. В связи с ограниченным местом, эти цифры часто бывает трудно прочитать. Маркировка используется, в основном, при ремонте, так как в процессе производства резисторы и другие электронные элементы подаются в автоматы для монтажа на лентах, которые хорошо промаркированы. Многие резисторы вообще не имеют маркировки и после того, как автомат установил их на плату, единственным способом узнать их сопротивление является его измерение.

Для маркировки используется несколько систем: три или четыре цифры, две цифры и буква, три цифры и буква, код стандарта RKM, в котором буква, обозначающая единицу измерения, ставится на место десятичного разделителя. Если на элементе есть только три цифры, они представляют две значащие цифры номинала и множитель. Например, 103 на резисторе для поверхностного монтажа означает 10 × 10³ = 10 кОм.

Система из четырех цифр используется для маркировки резисторов высокой точности, например, для резисторов рядов E96 и E192. Пример кодировки: 2743 = 274 × 10³ = 274 кОм.

Для резисторов меньшего размера используется другая система. Например, для серии E96 используются две цифры и буква. Такая система позволяет сэкономить один знак по сравнению с системой из четырех цифр. Это связано с тем, что ряд E96 содержит менее 100 значений, которые могут быть представлены двумя цифрами, если их последовательно пронумеровать. То есть 01 — 100, 02 — 102, 03 — 105 и так далее. Буквой кодируют множитель. Отметим, что изготовители часто используют собственные, нестандартные системы маркировки. Поэтому лучшим способом определения сопротивления всегда является его измерение мультиметром.

В кодировке RKM буква, означающая единицу измерения сопротивления, помещается на место десятичного разделителя, так как запятая или точка могут не пропечататься или просто исчезнуть на элементах или на копиях документов. Кроме того, данный метод позволяет использовать меньше символов. Например, R22 или E22 означает 0,22 Ом, 2К7 означает 2,7 кОм и 1М5 означает 1,5 МОм.

Измерение сопротивления

Сопротивление можно измерить с помощью аналогового (со стрелкой) или цифрового омметра или мультиметра с функцией измерения сопротивления. Для измерения сопротивления присоедините резистор к щупам и считайте значение. Иногда можно приблизительно измерить сопротивление, не извлекая резистор из схемы. Однако перед таким измерением необходимо отключить питание и разрядить все конденсаторы.

Мультиметр используется не только для измерения сопротивления резисторов, но и для измерения контактного сопротивления различных переключающих элементов, например реле и выключателей. С помощью мультиметра можно, например, определить, что пора заменить кнопку компьютерной мышки. Для этого нужно аналоговым или цифровым мультиметром с аналоговой шкалой измерить контактное сопротивление. Аналоговая шкала полезна для диагностики или настройки, так как она выполняет роль стрелки и показывает мгновенные изменения сопротивления, которые на цифровом дисплее с мигающими сегментами сложно понять. Таким мультиметром можно легко обнаружить плохие контакты, например, повышенный дребезг контактов реле, подвергающегося вибрационным нагрузкам и требующего замены.

Примечания

1. Общие положения. В соответствии с ГОСТ 28883-90 и международным стандартом, сопротивление резисторов маркируется в виде цветных полос. Маркировка с тремя полосками используется для резисторов с точностью 20%, с четырьмя полосками – с точностью 5% и 10%, с пятью – с точностью до 0.005%. Шестая полоска на резистора показывает температурный коэффициент сопротивления (ТКС).

2. Цветовая маркировка резисторов с 3 полосами . Цвет первых двух полос означает первые цифры сопротивления. Третья полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых двух цифр. Точность резисторов с 3-мя полосами — 20%.

Сопротивление резистора с тремя полосами можно найти по формуле:

R =(10 A + B )10 C ,

3. Цветовая маркировка резисторов с 4 полосами. Цвет первых двух полос означает первые цифры сопротивления. Третья полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых двух цифр. Четвертая полоса означает точность резистора в процентах. Она может быть серебристого или золотистого цвета, что значит допуск в 10% или 5% соответственно.

Сопротивление резистора с четырьмя полосами можно найти по формуле:

R =(10 A + B )10 C ,

где R – сопротивление резистора, Ом; A – номер цвета первой полосы; B – номер цвета второй полосы; C – номер цвета третьей полосы.

4. Цветовая маркировка резисторов с 5 полосами. Цвет первых трех полос означает цифры сопротивления. Четвертая полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых трех цифр. Пятая полоса означает точность резистора в процентах.

Сопротивление резистора с пятью полосами можно найти по формуле:

5. Цветовая маркировка резисторов с 6 полосами. Цвет первых трех полос означает цифры сопротивления. Четвертая полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых трех цифр. Пятая полоса означает точность резистора в процентах. Шестая полоса означает температурный коэффициент сопротивления.

Сопротивление резистора с шестью полосами можно найти по формуле:

R =(100 A +10 B + C )10 D ,

где R – сопротивление резистора, Ом; A – номер цвета первой полосы; B – номер цвета второй полосы; C – номер цвета третьей полосы; D – номер цвета четвертой полосы.

В электро- и радиотехнике существует огромное количество различных деталей, используемых в различных приборах и оборудовании. Для того, чтобы различать их между собой, существуют разные способы маркировки. Одним из наиболее характерных примеров является маркировка резисторов по цвету, наносимая на корпус специальными цветными кольцами. Каждый цвет соответствует конкретному цифровому коду, отражающему все основные характеристики детали.

Как маркируются резисторы

Цветная маркировка была введена для того, чтобы облегчить определение номинала в том или ином резисторе, независимо от его расположения в различных схемах. При нанесении происходит сдвиг цветной маркировки в сторону одного из выводов. Чтение и расшифровка кода производится слева направо. Ближе всех к выводу резистора расположена самая первая полоска.

В случае небольшого размера детали, маркировка не может быть сдвинута к какому-либо выводу. В связи с этим, ширина первого знака примерно в два раза превышает размеры остальных полос.

Зарубежные производители маркируют свои изделия четырьмя цветными кольцами. Три первых кольца позволяют определить сопротивление резистора. Первое и второе кольцо обозначает цифру, а цвет третьего кольца обозначает количество нулей или множитель. Цвет четвертого кольца является допустимым отклонением от номинального сопротивления каждого вида резисторов. Единицей измерения сопротивления служит Ом. Поскольку это совсем небольшая величина, характеристики резисторов для удобства указываются в килоомах (КОм).

Расшифровка маркировки по цвету

Расшифровка маркировки резисторов, как уже было сказано, производится слева направо. Сами цвета расшифровываются с помощью таблицы, приведенной выше. На данном конкретном примере первый цвет красный соответствует цифре 2, фиолетовый — цифре 7, желтый — означает 4 нуля. После расшифровки номинальное сопротивление резистора будет составлять 2+7+0000, то есть 270000 Ом или 270 КОм.

Если сопротивление резистора составляет ниже 10 Ом, для его маркировки применяются дополнительные цвета, заменяющие обычную третью полосу с нулями. В данном случае, это золотой цвет, означающий х 0,1 и серебряный цвет, означающий х 0,01. Фактически, они служат понижающими коэффициентами. Первые две полоски остаются прежними. Поэтому маркировка резисторов по цвету менее 10 Ом будет выглядеть следующим образом: Красный + фиолетовый + золотой показывают 27 х 0,1 = 2,7 Ом. Зеленый + голубой + серебряный показывают 56 х 0,01 = 0,56 Ом.

Данная маркировка позволяет заранее подобрать нужные резисторы со всеми необходимыми параметрами.

Люди, которые занимаются ремонтом бытовой техники, помнят неудобные советские резисторы, определить емкость которых зачастую было очень сложно без выпаивания его с платы. Такая ситуация возникала потому, что емкость наносилась в виде цифр только с одной стороны устройства и увидеть их было не всегда возможно. Впоследствии в обиход вошла на корпус наносились цветные круговые полоски, которые видно при любом положении элемента. Разберем, как правильно определять номинал постоянных резисторов по полоскам.

Резистор — это электронный прибор, который имеет определенное сопротивление. Его основная задача — преобразование силы тока в напряжение и наоборот. Ввиду малых размеров не всегда удается нанести и считать маркировку с резистора — к примеру, устройство на 0,25 ватт, достаточно часто применяемое в системотехнике, имеет длину не более 3.2 мм при диаметре 1,8 мм . Именно поэтому и была разработана цветная схема маркировки. Она является международной, ее утвердила IEC (International Electrotechnical Commission) и требования ГОСТ 175-72.

Маркировка резисторов полосками

Таблица цветов

Для чтения маркировки резисторов цветными полосками можно использовать эту таблицу:

Последние числа используются для десятичного множителя. Также следует помнить, что существует шесть рядов точности, предусмотренных ГОСТ. Для ряда Е6 допускается отклонение в 20%, для Е12 — в 10%, Е24 — 5%, Е48 — 2%, Е96 — 1%, Е 192 — 0,5%.


Чтение полос удобнее, чем маркировки

Правила маркировки

Классическая состоит из 3-6 полос/колец. Чем больше полос, тем больше точность измерения. Разберем наиболее популярные варианты.

Устройства с тремя полосками

Подобную маркировку применяют только для тех элементов, которые имеют “плановые” отклонения не более 20%. Цифры, относящиеся к цветам, можно взять из приведенной выше таблицы. Первый и второй круг показывает сопротивление устройства, третья — показатель множителя.

Если обозначить первую полоску D1, вторую D2, третью E, то формула расчета сопротивления будет выглядеть так:

R=(10D1+D2)*10E

К примеру, на искомом резисторе первая полоса красная, вторая зеленая, третья — желтая. Ищем сопротивление (10*2+5)*104=25*10 в 4 степени=250000 Ом или 250 кОм.

Устройства с 4 полосками

Используются для устройств с точностью до 5-10% (ряд E12 и E24 по маркировке ГОСТ). Схема маркировки сопротивлений по цветам остается прежней: первые два кольца — номинал сопротивления, третье — десятичный множитель, четвертое — допуск. Золотистый допуск — 5% (относится к ряду Е24), серебристый — 10% (ряд Е 12). В этом случае формула выглядит следующим образом: R=(10D1+D2)*10E±S, где первая полоса — D1, вторая — D2, третья — Е, четвертая — S.

Пример: если вы видите устройство с 4 полосами зеленого, оранжевого, красного и золотого цвета, то сопротивление будет равно R=(50+3)*10 второй степени=5300 Ома+-5% или 5.3 кОм ± 5%.


Резисторы с 4 полосками

Устройства с 5 полосками

Подобная маркировка резисторов по полоскам применяется для полос Е48 — 2%, Е96 — 1%, Е 192 — 0,5%. Техника подсчета первых трех полос остается прежней, четвертая обозначает десятичный множитель, пятая — уровень допуска. Формула выглядит следующим образом: R=(100D1+10D2+D3)*10E±S, где D1, D2 и D3 — первые три круга, Е-четвертый, S — пятый. Допуски обозначаются следующим образом:

  • E48 (2%) — красный;
  • E96 (1%) — коричневый;
  • E192 (0,5%) — зеленый;
  • 0,25% — синий;
  • 0,1% — фиолетовый;
  • 0,05% — серый.

Шестиполосные устройства

Профессиональные ремонтники знаю, что у некоторых резисторов имеется так называемый коэффициент температурного сопротивления или коротко — ТКС. Данный параметр показывает, на какую величину повышается/уменьшается сопротивление элемента при изменении температуры на 1 градус. Этот коэффициент измеряется в ppm/ O C (parts per million или миллионная часть от имеющегося номинала, деленная на количество градусов). Разберем обозначение резисторов по цветам на шестом кольце:

  1. Коричневый цвет — 100 ppm/ O C.
  2. Красный — 50 ppm/ O C.
  3. Желтый — 25 ppm/ O C.
  4. Оранжевый — 15 ppm/ O C.
  5. Синий — 10 ppm/ O C.
  6. Фиолетовый — 5 ppm/ O C.
  7. Белый — 1 ppm/ O C.

Разберем пример определение резистора по цветовой маркировке на 6 колец. К примеру, мы имеем резистор с красной, зеленой, фиолетовой, желтой, коричневой и оранжевой полосой. Сопротивление будет равно (100*2+10*5+7)*10 4 +-1% (15ppm/ O C) или же 2570000±1% (15ppm/ O C) или 2,57 ±1% (15ppm/ O C) МОм.

Внимание: шестое кольцо часто используется для подсчета коэффициента надежности элемента. Если оно стандартной ширины, то определяет коэффициент ppm/ O C, если оно шире в полтора раза, то показывает процент отказов элемента на одну тысячу часов работы.

Цветовые обозначения в этом случае следующие:

  1. Коричневый цвет — до 1 процента отказов.
  2. Красный цвет — не более 0,1% отказов.
  3. Оранжевый цвет — не более 0,01% отказов.
  4. Желтый — не более 0,001% отказов за 1000 часов работы.

В качестве рабочей таблицы для определения сопротивления можно использовать следующий вариант:


Таблица для чтения номинала резистора

Проволочные резисторы

Для проволочных резисторов приняты немного другая расшифровка резисторов по цвету. Первой полосой в любом случае будет широкая белая полоска, которая говорит о технологии изготовления (проволочный). На них не может быть более 4 полос, последнее кольцо говорит о свойствах микроэлемента. Изучите нашу таблицу — она позволит вам разобраться в том, как правильно читать номиналы проволочных устройств.


Схема для проволочных резисторов

Светодиодная фара Canbus Антимерцающий резистор Декодер Reflex

Наведите курсор на изображение, чтобы увеличить его

Сэкономьте 12%

Артикул: HL-CANBUS-h23-G1
СКП: 710382787115

наполнитель


Поделитесь этим продуктом

Артикул: HL-CANBUS-h23

Наша CAN-шина нового поколения более стабильна и надежна и может решить большинство проблем с мерцанием, а также сообщений об ошибках, связанных с заменой светодиодных ламп.

Характеристики:

Предназначен для балансировки потребляемого тока светодиодов и корректировки предупреждающих сигналов на приборной панели.
Универсальная конструкция с простой установкой Plug and Play для комплектов для переоборудования светодиодных фар.
Идеальное решение для устранения неисправностей светодиодных фар, отбраковки ламп, чрезмерного мигания и т. д.
Решает большинство проблем с питанием транспортных средств от замены на светодиодные лампы фар.
Прекращает мерцание и отменяет предупреждающие сообщения об ошибках.

Спецификации:

Размеры коробки: 2,36 «x 1,77» х. Включает:

Декодер Canbus для светодиодных фар Xprite (1 пара)

American ExpressApple PayDiners ClubDiscoverMeta PayGoogle PayMastercardShop PayVisa

Ваша платежная информация защищена. Мы не храним данные кредитной карты и не имеем доступа к информации о вашей кредитной карте.

Country

—AfghanistanÅland IslandsAlbaniaAlgeriaAndorraAngolaAnguillaAntigua & BarbudaArgentinaArmeniaArubaAscension IslandAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia & HerzegovinaBotswanaBrazilBritish Indian Ocean TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCaribbean NetherlandsCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongo — BrazzavilleCongo — KinshasaCook IslandsCosta RicaCroatiaCuraçaoCyprusCzechiaCôte d’IvoireDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEswatiniEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuatemalaGuernseyGuineaGuinea- БисауГайанаГаитиГондурасСАР ГонконгВенгрияИсландияИндияI ndonesiaIraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacao SARMadagascarMalawiMalaysiaMaldivesMaliMaltaMartiniqueMauritaniaMauritiusMayotteMexicoMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar (Burma)NamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth MacedoniaNorwayOmanPakistanPalestinian TerritoriesPanamaPapua New GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalQatarRéunionRomaniaRussiaRwandaSamoaSan MarinoSão Tomé & PríncipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia & South Sandwich IslandsSouth KoreaSouth SudanSpainSri LankaSt. Бартелеми Св. ЕленаСв. Китс и НевисСент. Люсия Св. МартинСт. Пьер и МикелонСв. Винсент и ГренадиныСуданСуринамШпицберген и Ян-МайенШвецияШвейцарияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТристан-да-КуньяТунисТурцияТуркменистанОстрова Теркс и КайкосТувалуСША. Отдаленные островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве

Почтовый индекс

Политика возврата:  Наша команда Xprite USA понимает, что нет ничего лучше, чем владеть продуктом, чтобы выяснить, насколько он необходим или не нужен. По этой причине мы предлагаем 30-дневную политику возврата для всех наших продуктов.

Вы можете вернуть  любые товары   Xprite USA в течение 30 дней с даты покупки, возместив  первоначальную цену (стоимость доставки не возвращается). Возвращаемый товар должен быть в новом и рабочем состоянии, а также в оригинальной упаковке. Xprite USA не предоставляет этикетки для возврата. Пожалуйста, включите все оригинальные товары в возвращаемую посылку. Неполные возвраты могут не иметь права на полное возмещение. По прошествии 30 дней возвраты не принимаются. При возврате товара может взиматься комиссия за пополнение запасов в размере 15% или более.

Возврат будет применяться к первоначальному методу оплаты, который был использован, и обычно выдается в течение 3 рабочих дней после получения всех возвращенных товаров. В зависимости от того, к какому банку принадлежит клиент, ему может потребоваться дополнительное время для обработки, чтобы отразить возмещение на ваш счет.

Для клиентов, чьи покупки не могут быть возвращены к первоначальной форме оплаты, например подарочным картам Visa, вместо этого они получат полное возмещение в виде кредита в магазине для Xprite USA.

Гарантия и дефектный возврат:  Наша гарантия распространяется на дефектные или неисправные продукты, а также на продукты, поврежденные во время транспортировки. Если вам выдали один из этих продуктов, мы можем попросить вас вернуть нам неисправную деталь. В этих случаях Xprite USA оплачивает этикетки обратной доставки.

Xprite USA предоставляет 1-летнюю гарантию на все наши светодиодные фонари и осветительное оборудование, а также 1-летнюю гарантию на все автомобили и автозапчасти. Гарантия начинается с даты первоначальной покупки и заканчивается через год после даты первоначальной покупки, даже если он был заменен в течение этого гарантийного периода.

Если продукт окажется дефектным или неисправным, Xprite USA потребует фотодокументацию и подтверждение заказа, чтобы ускорить гарантийный процесс.

Для всех заказов на замену, оформленных через 180 дней после первоначальной даты покупки, будет взиматься плата за доставку. Для товаров, возвращаемых более чем через 6 месяцев после даты их покупки, мы можем предложить только частичный возврат средств. Наша гарантия не распространяется на неправильное использование или общий износ продуктов Xprite USA; все продукты предназначены только для их целевого назначения.

По любым вопросам обращайтесь к нам ниже.

Цветовой код резистора — декодер

Категории

  • Проекты (антиквариат)
    • ENVICO : Система мониторинга параметров окружающей среды
      • Основной блок ENVICO: «мозг»
      • Температурный адаптер ENVICO
      • Адаптер барометра ENVICO
      • Адаптер влажности ENVICO
      • Адаптер освещенности ENVICO
      • Адаптер излучения ENVICO γ
      • База облаков / Расчет точки росы
      • Похититель программных данных ENVICO
      • Дисплей ENVICO @ Thingspeak.com
    • Волновой проигрыватель Eprom
    • Частотомер • Аксессуары
      • Частотомер CETH-60
      • Самодельный мини-частотный дисплей УКВ
      • Предусилитель
      • Предварительный делитель: 1000/1,5 ГГц
      • Предварительный делитель: 1000/12 ГГц
      • Предварительный делитель: 1000/17 ГГц
      • Предварительный делитель: счетчик 1000/24 ​​ГГц (Arduino)
      • Рубидиевый эталон частоты Efratom LPR101
      • ОСХО 10 МГц
      • Daramod — усилитель-распределитель 10 МГц
    • Генератор функций
    • (с XR2206)
    • УКВ-синтезатор с AD9859 :: RF-2859
    • Приемник радиодиапазона VHF с Si570 и AD8361
    • Измеритель кривой (простой)
    • Измеритель кривых (расширенный)
    • Генератор сигналов DCF-77 (устаревший)
    • Синтезатор DCF-77. С Ардуино. Он же «ТаймДуино»
    • Логарифмический усилитель с AD8307
    • Усиление — Фаза — Адаптер с использованием AD 8302
    • RFID
      • Считыватель RFID 125 кГц (устарело)
      • Считыватель RFID 125 кГц: CoffeeDuino
      • Устройство считывания/записи RFID, 13,56 МГц
  • Микропроекты • Инструменты
    • Светодиодный панельный измеритель Atmega8 (U,I,°C,°F)
    • Счетчик клиентов Corona для магазина/места
    • ЖК-адаптер • Интерфейс
    • Микрофонный предусилитель
    • ПОВОРОТНЫЙ ЭНКОДЕР (STEC11B03)
    • SDRSharp и флешка DVB-T: анализатор спектра за 20 евро?
    • Датчик магнитного поля до 3 ГГц
    • UART-мост RS232 (ST232CDR)
    • UART — USB-мост (MCP2200)
    • UART-мост ETHERNET (LANTRONIX XPORT)
    • USB — инфракрасный приемопередатчик
    • USB-PLL/DDS-интерфейс
  • Проекты Arduino • Экраны
    • Анализатор спектра • Приемник измерений
      • A Анализатор спектра DC-199 МГц VISIONARY с Si4432
      • Анализатор спектра 15–2700 МГц с RF Explorer 3G+
      • Levelmod — Измеритель мощности микроволн от постоянного тока до дневного света
      • Интеллектуальный микродатчик мощности — с AD8319, TMP101
      • Polarmod — IQ-процессор с AD9958
      • Wacharamod — FM-стереоприемник с TEA5767
      • Wanmod, частотно-селективный измеритель уровня, 290,999 МГц
    • Частотомер • Эталон частоты
      • Счетчик – счетчик частоты 1 ГГц
      • Daramod — GPS-приемник 10 МГц с NEO-7N
      • Daramod — усилитель-распределитель 10 МГц
      • Standardmod — A 10,000000 МГц OCXO
    • Генераторы низкой частоты (AF)
      • Kilomod — Генератор TTL PWM 15 мГц . .. 5 кГц
      • Mannmod — Генератор PRBS (скоро)
      • Генератор сигналов Micro USB — с AD9833
    • Высокочастотный (РЧ) синтезатор
      • Kumod — Синтезатор 1 МГц … 200 МГц с AD9958
      • Micromod — синтезатор 220 МГц с Si570
      • Macromod — синтезатор 850 МГц с LMK61E2
      • Ningmod — ВЧ-синтезатор с AD9953 + коллеги
      • Supermod — синтезатор 23,5–6000 МГц с MAX2871
      • Teramod — синтезатор от 2 до 15 ГГц
      • Ультрамод — А 9.9 — Синтезатор 3200 МГц с Si564
    • Блоки питания • Стандарты напряжения
      • Самроимод — Блок питания 32 В / 1 А
      • Sungmod — блок питания 270 В / 1 мА
      • Supplymod — блок питания 20 В / 2 А
      • Thormod, источник питания для фотодиодов
    • Измерительные устройства • U • I • P
      • Nuumod — микровольтметр с LTC2400
      • Pingumod — монитор мощности с INA260
    • Радиопереключатели • Аттенюаторы
      • Switchmod (RF), двойной переключатель SPDT RF с PE4250
    • Что это за «. .. мод» вообще?
    • Дополнительные компоненты для всех модных вещей
    • Другие шилды для Arduino
      • Экран BHUMI : Эталон напряжения, программируемый
      • CALC-DUINO, простая защита карманного калькулятора (MAX7219)
      • ЧАСЫ-DUINO, часы, чтобы показать моим учителям 🙂
      • Shield FLO : Регистратор данных окружающей среды, также известный как ENVICO light
      • Экран FLO : Отображение результатов измерения
      • Shield LEO : SMS при отключении питания
      • Shield NRVD : Двойной измеритель мощности УВЧ
      • Shield MARCELLA : Управляйте лабораторными устройствами
      • Экран RENÉ : Источник опорного напряжения, он же REFDUINO
      • Щит TANACHAI : Транзисторный анализатор характеристик
      • Shield TOBI : скалярный сетевой анализатор 60 МГц, 80 дБ
      • Надстройка BRUNO : Универсальный тестер аккумуляторов (зарядка/разрядка)
  • Финальные проекты Arduino: IPA
    • Ipamod 2022: высокоточный цифровой измеритель емкости
  • База знаний Arduino
    • Фрагменты кода Arduino
    • Обзор I 2 C-адреса
  • Bluepill • Проекты Blackpill
    • Millimod — синтезатор звуковой частоты с AD9102
  • Подростковые проекты
    • Suthimod — анализатор радиочастотных антенн
  • Эксперименты в лаборатории Python 🐍
    • Основы, например, «Привет, Ардуино» и т. д.
    • Долгосрочная регистрация данных в файл (Wanmod)
    • Испытательный стенд VCO (Supplymod, Levelmod, Countermod)
    • Амплитудная характеристика Полоса пропускания 10,7 МГц (Ningmod, Wanmod)
    • Частотный спектр ВЧ-диапазонов (Wanmod)
    • Печенье • Панировочные сухари
      • Развертка частоты с Ningmod
  • Блоки питания • Расчеты
    • Искусственный грунт
    • Характеристика источника питания
    • Конструктор источников питания: исправление
    • Конструктор источников питания: Линейный регулятор
    • Галерея источников питания (база данных опыта)
    • Измерения пульсаций и шума источника питания
    • Еще один калькулятор LM317
    • Определитель делителя напряжения обратной связи (LM2576 и др.)
    • Высоковольтный источник питания (MC34063, повышающий)
    • Низковольтный источник питания (MC34063, понижающий)
    • VB 408 Замена
    • Leomod, блок питания ±15 В, 1 А
    • Powermod, блок питания с LM317/LM337
    • Самроимод — Блок питания 32 В / 1 А
    • Sungmod — блок питания 270 В / 1 мА
    • Supplymod — блок питания 20 В/2 А
    • Thormod, источник питания для фотодиодов
    • Источник питания PETH-6 • ± 15 В, 100 мА
    • Блок питания PETH-6 • +7,5 В, для Arduino / Genuino
    • Источник питания PETH-20 • ± 15 В, 600 мА
    • Источник питания PETH-30
    • PETH-40 B3 Блок питания ±15 В, 1200 мА
    • Источник питания PETH-40-HAM • ± 15 В, 1,5 А
    • Источник питания PETH-49 • 1 . .. 19 В, 2 А
    • PETH-200V — Источник питания высокого напряжения
    • Источник питания PETH-581 • Понижающий преобразователь. с линейным дожигателем
    • Источник питания PETH-1074 • Понижающий с помощью LT1074
    • Источник питания PETH-8093 • Понижающее и линейное регулирование
    • PETH-9910 Источник питания • 8 … 16 В, 10 А
  • Конструкция усилителя • Усилители
    • Калькулятор смещения усилителя MAR, ERA, GALI
    • Конструктор буферного усилителя BJT (смещение обратной связи коллектора)
    • Конструктор буферного усилителя BJT (базовая сеть смещения)
    • Конструктор буферного усилителя BJT (смещение обратной связи по напряжению)
    • Конструктор буферного усилителя BJT (смещение обратной связи эмиттера)
    • Широкополосный ОВЧ-усилитель мощности, 3–540 МГц, 1,5 Вт
    • Широкополосный предусилитель УВЧ, > 3 ГГц, 20 дБ, NF 2,4 дБ
    • Широкополосный измерительный усилитель
    • Широкополосный усилитель мощности, 1 Вт, от 2 до 2500 МГц
    • Sojamod, ВЧ-усилитель с уровнем усиления 20 дБ и частотой более 1,5 ГГц
  • Схемы операционных усилителей • Знания
    • Каскадные операционные усилители для увеличения пропускной способности
    • Максимальная пропускная способность для каскадных операционных усилителей
    • Вопросы скорости нарастания
    • Зависимость максимального выходного напряжения от частоты
    • Выбор подходящего операционного усилителя для управления АЦП (SAR ADC)
    • Драйвер АЦП с биполярным напряжением на однополярное напряжение
    • Цепь ЦАП с однополярным напряжением на биполярное напряжение
    • Дифференциальный усилитель
    • Инвертирующий усилитель
    • Инвертирующий компаратор с гистерезисом • Триггер Шмитта
    • Неинвертирующий усилитель
    • Неинвертирующий компаратор с гистерезисом • Триггер Шмитта
    • Суммирующий усилитель
    • Вспоминая Роберта А. Писа, также известного как «RAP»
  • Конструктор антенн 📡
    • Руководство по выбору антенны
    • Конструктор антенн Vivaldi с антиподами
    • Конструктор двухъядерных антенн
    • Галстук-бабочка • Крыло летучей мыши • Дипольный калькулятор бабочки
    • Калькулятор антенны
    • Конструктор дискоконусных антенн
    • Дипольный калькулятор — сложенный
    • Дипольный калькулятор — прямой
    • Калькулятор антенны HB9CV
    • Калькулятор антенны Helix
    • Антенна Helix с калькулятором соответствия
    • J-образная антенна
    • Конструктор наземных самолетов Lambda/4
    • Калькулятор логарифмической периодической дипольной антенны
    • Калькулятор микрополосковой патч-антенны
    • Дизайн Wokatenna
    • Конструктор антенн Yagi Uda (техническое примечание NBS 688)
    • Конструктор антенн Yagi Uda (Rothammel/DL6WU)
  • Конструктор фильтров (аудио, AF)
    • Фильтры нижних частот
      • Фильтр нижних частот Бесселя 24 дБ/октава
      • Фильтр нижних частот Баттерворта 24 дБ/октава
      • Фильтр нижних частот Linkwitz 24 дБ/октава
      • Саллен-Ки Lowpass
    • Полосовые фильтры
      • Руководство по проектированию полосового фильтра
      • Полосовой фильтр Бесселя 4-го порядка
      • Полосовой фильтр Баттерворта 4-го порядка
      • Полосовой фильтр Чебышева 4-го порядка
      • Полосовой фильтр Deliannis
      • Узкополосный фильтр
      • Ленточный фильтр Sallen-Key
      • Простой полосовой фильтр
    • Фильтры верхних частот
      • Фильтр высоких частот Бесселя 24 дБ/октава
      • Фильтр высоких частот Баттерворта 24 дБ/октава
      • Фильтр верхних частот Linkwitz 24 дБ/октава
      • Саллен-Ки Highpass
    • Полосовые режекторные фильтры • Режекторные фильтры
      • Калькулятор узкополосного фильтра Bainter
      • Режущий фильтр Fliege
      • Двойной Т-образный режекторный фильтр
  • Конструктор фильтров (радио, РФ)
    • Фильтры нижних частот
      • Фильтр нижних частот Баттерворта
      • Фильтр нижних частот Чебышева
      • Фильтр нижних частот с константой K
      • Конструктор коаксиальных фильтров нижних частот со ступенчатым импедансом
    • Полосовые фильтры
      • Полосовой фильтр Баттерворта
      • Керамические полосовые фильтры
      • Полосовой фильтр Чебышева
      • Конструкция комбинированного полосового фильтра
      • Коаксиальный бак V. H.F. (Полосовой) Конструктор фильтров
      • Полосовой фильтр постоянного К
      • Кристаллический фильтр №0: купите много кристаллов 🙂
      • Конструкция кристаллического фильтра № 1: измерение данных замены
      • Схема кристаллического фильтра № 2: расчет лестничного фильтра
      • Схема кристаллического фильтра №3: ​​проверка результатов
      • Конструктор полосовых фильтров резонатора с прямой связью
      • Конструктор спиральных полосовых фильтров
      • Межштыревой полосовой фильтр
    • Фильтры верхних частот
      • Фильтр верхних частот Баттерворта
      • Фильтр верхних частот Чебышева
      • Фильтр верхних частот с константой K
    • Полосовые режекторные фильтры • Режекторные фильтры
      • Фильтр Butterworth Bandstop (Notch)
      • Режекторный фильтр Чебышева
      • Дизайнер коаксиальных узкополосных режекторных фильтров
  • PLL, VCO, DDS, генераторы
    • Модуль АПД 4350
    • Источник опорной частоты 100 МГц, привязанный к 10 МГц
    • Дополнительный модуль опорной частоты 100 МГц, форм-фактор DIL-28
    • Универсальная плата VCO — MC100EL1648DG и PGA-103+
    • Универсальная плата XCO/PLL — NB3N501/502/511
    • Осциллятор блокировки впрыска с PLL (и NB3N502)
    • МЭМС-генераторы — SiT8008/SiT8208/SiT8209
    • Синтезатор DDS — с AD9851, ≈70 МГц
    • Дочерняя плата DDS с низким уровнем шума — с AD9859, ≈ 160 МГц
    • ВЧ эталонный источник — для калибровки измерителя мощности
    • 4046 Калькулятор VCO
    • Мини-синтезатор с 74HCT9046A
    • Конструктор контурных фильтров PLL, 2-й и 3-й порядок
    • Калькулятор делителя PLL
    • Осциллятор NE 555
    • NE 555 Монофлоп
    • Генератор инвертора RC HCT
    • Генератор венского моста
    • Коллекция схем: Генераторы
  • Микшер • Частот. Преобразователи
    • Как измерить характеристики смесителя
    • A Mixer Tinker Board с почтенным NE/SA 612
    • Универсальный преобразователь частоты с Si564
    • Широкополосный фазовращатель для приложений микширования IQ (ECL)
    • Радиочастотный фазовращатель для приложений IQ Mixing (LVC)
  • Шумные вещи
    • Шум • Введение
    • Расчет каскадного коэффициента шума
    • Источник шума своими руками с BFR92
    • Источник шума своими руками с 2 разъемами BGA2869 (60 дБ) и сопротивлением 50 Ом
    • Что это вообще за ENR?
    • Как измерить коэффициент шума с помощью метода Y-фактора
    • Как измерить коэффициент шума с помощью метода усиления
    • Как измерить уровень шума вашего анализатора спектра
  • RF Toolbox, версия 3599
    • Бустер (Усилитель) для Red Pitaya e.a.
    • Связанный резонатор L-C Bandpass
    • Блок постоянного тока
    • Выравниватель • Наклон — компенсатор
    • Первопроходец
    • Фильтр нижних частот, 9-полюсный, L-C
    • Предварительный делитель :2 :4 :8 :10 :20 :40 :80 MC12093 MC12095 MC12080
    • Арифметический блок квантового компьютера: сумматор
    • Арифметический блок квантового компьютера: вычитатель
    • Арифметический блок квантового компьютера: инвертор
    • Арифметическая единица квантового компьютера: множитель
    • Арифметический блок квантового компьютера: Делитель
    • Разделение резистивной мощности, постоянный ток — 3000 МГц, 9,5 дБ, 3 канала
    • Ограничитель напряжения (скоро)
  • Компоненты • Сети
    • Резисторы, NTC
      • Цветовой код резистора (декодер:-) :: 4 КОЛЬЦА
      • Цветовой код резистора (декодер:-) :: 5 КОЛЬЦЕВ
      • Цветовой код резистора (декодер:-) :: 6 КОЛЬЦЕВ
      • Основы NTC
      • Найти параллельную комбинацию резисторов
      • Найти серийный номер Комбинация резисторов
      • Калькулятор делителя напряжения 1 (фиксированный)
      • Калькулятор делителя напряжения 2 (регулируемый)
    • Конденсаторы
      • Калькулятор дисковых воздушных конденсаторов
      • Калькулятор импеданса: XL, XC
    • Катушки индуктивности, трансформаторы
      • Широкополосное согласование импеданса с трансформатором
      • Ферритовая тороидальная катушка (Amidon)
      • Калькулятор спиральных катушек
      • Калькулятор импеданса: XL, XC
      • Тороидальная катушка из железного порошка (амидон)
      • Конструкция силового трансформатора :: EI • M Core
      • Калькулятор индуктивности проводов
    • Направленные ответвители
      • Самодельный двунаправленный ответвитель, 5–1500 МГц, 10/20 дБ
      • A Самодельный двухнаправленный ответвитель, 5–2850 МГц, 17 ±1 дБ
      • Понимание директивности
      • Как измерить направленность направленных ответвителей
    • микрополосковая
      • Микрополосковый калькулятор импеданса
      • Калькулятор микрополоскового угла 90°
    • Сети (в основном РФ)
      • Коаксиальный разъем питания
      • Диплексер Bandpass
      • Диплексер нижних частот
      • Калькулятор балуна с сосредоточенными элементами
      • Соответствующая сеть
      • Калькулятор согласованного аттенюатора
      • Калькулятор нижних частот ШИМ в постоянный ток
      • Резистивная согласующая сеть, L-Pad
      • Резистивный делитель равной мощности
      • Резистивный неравный делитель мощности
      • Уилкинсон Power Split
    • Коаксиальный кабель Калькулятор
    • Диэлектрический коаксиальный резонатор
    • Калькулятор радиатора
  • Преобразования
    • Добавление нескольких операторов связи
    • AWG • Преобразование в метрические единицы
    • Коэффициент шума • Темп.
    • Преобразователь коэффициента отражения в импеданс
    • Преобразователь КСВ в обратные потери (дБ)
    • Преобразователь обратных потерь (дБ) в КСВН
    • Преобразование мощности: дБмВт — вольты — ватты
    • Преобразователь фазового шума в фазовый джиттер
    • Преобразователь фазового джиттера в фазовый шум
    • Конвертер
    • ppm в Гц
  • разное Расчеты
    • Патлосс / RSSI
    • Потеря несоответствия
    • Калькулятор IP3/SFDR
    • IP3, IP2, 1 дБ комп. Визуализатор SFDR
    • Ящик диаграммы SOA (визуализатор зоны безопасной работы)
  • Оборудование • Программное обеспечение 💾
    • Подставка для паяльных жал DIY для SMD-жал
    • Обязательное избранное (Windows)
    • Инструменты CodeVisionAVR • Фрагменты
      • ЖК-генератор кодов пользовательских символов
  • Листы данных • Руководства
    • Техническое описание Коллекция наших проектов
    • Руководства по обслуживанию FLUKE
    • Руководства по обслуживанию HP
    • Документы Чангпуака
    • Коллекции инженерных формул / Полезности
  • Учебники • DHE
    • Выберите правильный предохранитель (не путайте 🙂
    • Сделайте свою переднюю панель с помощью Gedakop®
    • Клирфактор
    • Среднее время наработки на отказ • Вопросы надежности
    • Семинар по ФАПЧ
      • Семинар №1 по PLL — Теория
      • Семинар №2 по PLL — расчеты контурных фильтров
      • Семинар №3 по PLL — Моделирование с помощью LTSpice
    • Коллекции инженерных формул / Полезности
    • Доктор Хэт Электроникс
  • Поиск и устранение неисправностей • Ремонт 🔧
    • DS1307 (I2C RTC) отображает 165. 165.XXX
    • Вскрытие Thorlabs PDA8GS
    • UT803 :: Давайте серийный номер
    • UT803 :: Поговорим с Arduino/Genuino
    • Проблема с этим Foldback Ограничение тока

Статистика

С 08.08.2014
Учитывается только, если «DNT = отключено».


Ваш IP 161.97.168.212
vmi1024469.contaboserver.net

Внимание!

Все расчеты выполняются с помощью Javascript. Вы его отключили, поэтому они не работают.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Информация

เรา จะ ทำ แบบ วิศวกร ผู้ ยิ่ง ใหญ่ ใหญ่

5. октябрь 2022

Ваше ценное мнение:

резистор_цвет_код_6.php    10830 байт    12-02-2018 11:23:35



Цветовой код резистора (декодер:-) :: 6 КОЛЬЦ





✈ Веб-мастер регулярно не читает эти комментарии.
✈ Срочные вопросы следует отправлять по электронной почте.

Для светодиодных указателей поворота 2X 3157 4157 Светодиодный декодер нагрузочного резистора Fix Hyper Flash Automotive C $42,2 персоны. Нет соло queremos contar historias, queremos hacer historias.

Уна прекрасная идея грех estrategia es solo eso, Уна прекрасная идея. Я. Шон приводит, interacciones о брендинге, aquí desarrollamos estrategias enfocadas en los objetivos, dándole vida a la verdadera sinergia, esa que saca suspiros y buenos resultsados.

Состояние:: Новое: совершенно новое, например, коробка без надписей или полиэтиленовый пакет. Полную информацию смотрите в объявлении продавца. Просмотреть все определения условий : Марка: : Безымянный . Гарантия: : 2 года: Номер детали производителя: : Не применяется . Мощность: : 50: Развязка Номер детали: : Исправить светодиодный указатель поворота с переключением Hyper Flash . Напряжение: : 12В: Другой номер детали: : Предупреждение резистора Подавитель мерцания Декодер . Сопротивление: : 6 Ом . ., если товар не был упакован производителем в нерозничную упаковку, невскрытый, неповрежденный товар в оригинальной упаковке (где упаковка применимый). Упаковка должна быть такой же, как в розничном магазине, неиспользованная.Состояние:: Новое: совершенно новое, например, коробка без надписей или полиэтиленовый пакет. Полную информацию смотрите в объявлении продавца. Просмотреть все определения условий : Марка: : Безымянный . Гарантия: : 2 года: Номер детали производителя: : Не применяется . Мощность: : 50: Развязка Номер детали: : Исправить светодиодный указатель поворота с переключением Hyper Flash . Напряжение: : 12В: Другой номер детали: : Предупреждение резистора Подавитель мерцания Декодер . Сопротивление: : 6 Ом . ., если товар не был упакован производителем в нерозничную упаковку, невскрытый, неповрежденный товар в оригинальной упаковке (где упаковка применимый). Упаковка должна быть такой же, как в розничном магазине, неиспользованной.



☆☆☆☆☆ 0 звезд — Mayer gc, Написано 28 июня 2022 г. Излишне говорить, что это must-have, и они удивительно хорошего качества и прочного пластика. Однажды, сразу после суровой зимы, чтобы очистить дорогу от соли и грязи, чтобы подготовить ее к весне.

⭐️⭐️⭐️⭐️☆ 4 звезды — Laun AWright, Написано 26 июня 2022 г. Однако у меня никогда не было проблем ни с камерой, ни с моим компьютером, читающим это. Не стоит времени или хлопот, чтобы вернуться.

⭐️⭐️⭐️⭐️☆ 4 звезды — от kaifu CarGuy71, Написано 25 апреля 2022 г. Мне это нравится, очень подробно. Мы поставили 3 бок о бок над нашим островом на кухне, и это выглядит действительно здорово!

⭐️⭐️⭐️☆☆ 3 звезды — Walterich SleepyAssWill, Написано 12 марта 2022 г. Это дороже, чем другие сумки на шнурках, однако вы платите за качество. бывают времена, когда свет горит красным (что означает красный сигнал тревоги «Святое дерьмо».

⭐️⭐️⭐️⭐️☆ 4 звезды — Коппед М. Ахерн, Написано 21 февраля 2022 г. Хорошее одеяло для моего щенка, хотелось бы, чтобы оно было большего размера. Грета сдерживает и то, и другое, но при этом не мешает.

⭐️⭐️⭐️⭐️⭐️ 5 звезд — автор rammell Jh4700, Написано 06 января 2022 г. Это так называемое продолжение After Virtue тяжелее как своей заумной аргументацией, так и эрудицией и физической массой. Доступно очень быстро с Amazon, и моей жене это нравится.

⭐️⭐️⭐️☆☆ 3 звезды — Лиджи ЮАНТЕМАН, Написано 25 октября 2021 г. Отточенное производство, наполненное изобилием творчества, превращает FIXIN TO THRILL в чрезвычайно захватывающий компакт-диск для всех поклонников модной поп-музыки. — -Кинематографист Дин Канди.

⭐️⭐️⭐️⭐️☆ 4 звезды — от Pucci mrsregan, Написано 14 октября 2021 г. Что достигается путем заливки масла в них? Кажется, что новые свечи зажигания улучшили приемистость при ускорении.

⭐️⭐️⭐️⭐️☆ 4 звезды — от Comel Guru414, Написано 27 сентября 2021 г. Они не делают заявлений, и у меня не было ни у кого вопросов, гей я или нет, но кого это волнует! Как я уже сказал выше, этот предмет просто гнида -picking и, вероятно, не будет применяться к вам.

Нагрузочный резистор — дешифратор для светодиодных ламп фар

Home Нагрузочный резистор Нагрузочный резистор — Декодер для светодиодных ламп фар — 9006 HB4

Home Нагрузочный резистор Нагрузочный резистор — Декодер для светодиодных ламп фар — 9006 HB4

Автомобильный светодиод

Сигнал поворота

Хвост / Тормоз

Индикатор

Приборная панель

Реверс(Резерв)

Фары

ДХО / Противотуманки

CAN-шина

Обратное переключение

Строб / Вспышка

Рабочая и световая панель

Боковой маркер

Светодиодные фонари

Полоска / Неон

Вольтметр

Контроллер

Реле мигалки

Нагрузочный резистор

Патрон для лампы

Аксессуары

Измеритель зарядного устройства USB

Мотоцикл LED

Фары

Сигнал поворота

Хвост / Тормоз

Индикатор

Приборная панель

Светодиодные фонари

Вольтметр

Контроллер

Реле мигалки

Нагрузочный резистор

Аксессуары

Измеритель зарядного устройства USB

Светодиод для грузовика 24 В

Лампа индикатора

Лампа приборной панели

Лампа накаливания

Стоп/Хвост/Поворот

Боковой маркер

Номерной знак

Освещение салона

Контроллер

Реле мигалки

Нагрузочный резистор

Аксессуары

Измеритель зарядного устройства USB

Вилочный погрузчик LED

Лампа — BA7S / BA9S

Лампа — байонет BA15

Лампочка — SV8. 5 Фестон

Лампа — клиновидное основание

Лампа — h4 PK22s

Легкий

Герметичная прожекторная лампа

Светодиод морской лодки

Лампа навигации

Основание для штыка

Винтовое основание

Стиль гирлянды

Основание клина

Двухконтактный G4

МР11 / МР16

Светодиодная лампа

Светодиодные лампы для пикапов

Светодиодные лампы

Светодиодные фонари

Аксессуары

Лента/неоновый свет

Лента света

Диммер

Контроллер RGB

Преобразователь

Блок питания

Соединитель

Зажим

Дополнительный свет

Световая балка

Рабочий/противотуманный свет

Комплект фар

Поделиться:

R-50W6-9006

Нагрузочный резистор — декодер для светодиодных ламп фар — 9006 HB4

Эти нагрузочные резисторы светодиодов фар Отменить Сообщение об ошибке, вызванное OBC (бортовой компьютер) Проверить. Эти 6-омные 50-ваттные нагрузочные резисторы компенсируют низкое энергопотребление светодиодных ламп 9006 (HB4), чтобы они могли правильно взаимодействовать с компьютерной системой вашего автомобиля, предотвращая появление сообщений об ошибках «лампа не работает» и мерцание лампы. Их также можно использовать вместе со стандартными светодиодными лампами для совместимости с системами CAN Bus. Нагрузочные резисторы для светодиодов с функцией plug-and-play легко устанавливаются в соответствии с заводскими патронами для ламп вашего автомобиля и вашими светодиодными лампами.

Технические характеристики Описание Фото
Артикул №  R-50W6-9006
Напряжение 12 В постоянного тока
Резистор 50 Вт 6 Ом
Розетка  9006(HB4)
 Материал  Золотистый алюминий

* Совместимый тип лампы 12 В 9006 (HB4).

 *Предупреждение. Нагрузочный резистор светодиода нагревается, поэтому не устанавливайте нагрузочный резистор светодиода на пластик.

Приложения
Автомобиль
Автобус
Грузовик
Мотоцикл





*Все указанные спецификации/размеры являются приблизительными, допускается допуск.

*Все характеристики и рейтинг могут быть изменены без предварительного уведомления.

* Заказы ODM и OEM приветствуются.

Напряжение 6 В/12 В/24 В постоянного тока
Категория транспортных средств Универсальный
Приложение Универсальный

Руководство по расшифровке ключей VATS от C4 до C5 от C4 до C5 с 1986 по 2004 год Если в любое время у вас возникнут вопросы, посетите наш раздел поддержки, чтобы открыть заявку в службу поддержки.

Объяснение VATS

Аббревиатура VATS расшифровывается как Vehicle Anti-Theft System и также известна как PASS-Key или Personal Automotive Security System.

В каждый ключ VATS встроен резистор. Каждый резистор имеет 1 из 15 возможных значений сопротивления. Значение сопротивления ключа VATS называется кодом VATS. Эти резисторы также могут называться резисторными гранулами, гранулами VATS или чипами VATS.

Рис. 1. Показано расположение шариков резисторов на клавишах C4 и C5 Corvette.

Когда этот ключ VATS вставляется в замок зажигания, резистор на плоском ключе касается двух контактов внутри замка зажигания. Как только резистор соприкасается с контактами, система VATS считывает значение сопротивления вставленного ключа. Если ключ VATS имеет правильное значение сопротивления, автомобиль заведется. Если используется неправильный ключ и VATS считывает неверное значение сопротивления, Corvette отключится на ЧЕТЫРЕ минуты.

Перед покупкой нового ключа VATS вы должны знать код VATS, который работает с вашим Corvette.

Определение кода VATS

ВАРИАНТ A: Если у вас есть рабочий ключ VATS…

Вы можете определить код VATS своего рабочего ключа, расшифровав его. Чтобы правильно расшифровать ключ, вам понадобится омметр.

ПРИМЕЧАНИЕ: Резистор, встроенный во все ключи VATS, имеет металлические штыри, выступающие с обеих сторон лезвия ключа. (См. рис. 1). Эти металлические штыри используются для прикосновения к двум контактам внутри замка зажигания, что позволяет VATS измерять значение сопротивления ключа.

Если у вас есть омометр, следуйте приведенным ниже инструкциям, чтобы расшифровать ключ.

  1. Убедитесь, что ваш омметр установлен на 20k?.
  2. Поместите один провод омметра на металлический штырь с одной стороны ключа
  3. Поместите другой провод омметра на металлический штырек на противоположной стороне ключа.
  4. Значение сопротивления будет измерено и отображено омметром. ПРИМЕЧАНИЕ. Для получения точных показаний провода омметра должны касаться только металлических штырей ключевого резистора, а не лезвия ключа.
  5. Используйте приведенную ниже таблицу, чтобы преобразовать значение сопротивления омметра в правильный код VATS.

ПРИМЕЧАНИЕ: Значение сопротивления, измеренное вашим омметром, скорее всего, не будет соответствовать расчетному значению сопротивления, указанному в таблице ниже. Однако ваше значение сопротивления должно быть числом, которое находится в пределах минимального и максимального значений сопротивления на графике (обычно разница не превышает 3-5 процентов). Ближайшее значение сопротивления в таблице к вашему измеренному значению будет соответствовать правильному коду VATS для вашего Corvette.

VATS Code Designed Ohms Resistance Value Minimum Ohms Resistance Value Maximum Ohms Resistance Value
#1 0.402k (402) 0.386k (386) 0.438k (438)
#2 0.523k (523) 0.502k (502) 0.564k (564)
#3 0.681k (681) 0.650k (650) 0.728k (728)
#4 0.887k (887) 0.850k (850) 0.942k (942)
#5 1. 130 k (1,130) 1.085k (1,085) 1.195k (1195)
#6 1.470k (1,470) 1.411k (1,411) 1.549k (1549)
# 7 1,870 тыс. (1870) 1,795 тыс. (1795) 1,965 тыс. (1965)
#8 2.370k (2,370) 2.275k (2,275) 2.485k (2485)
#9 3.010k (3,010) 2.890k (2,890) 3.150k (3150)
#10 3.740k (3,740) 3.590k (3,590) 3.910k (3910)
#11 4.750k (4,750) 4.560k (4,560) 4,960 тыс. (4960)
#12 6,040 тыс. (6040) 5.798k (5,798) 6.302k (6302)
#13 7.500k (7,500) 7.200k (7,200) 7.820k (7820)
#14 9.530 k (9, 530) 9. 149k (9,149) 9.931k (9931)
#15 11.800k (11,800) 11.328k (11,328) 12.292k (12292)
Таблица 1: Corvette Код VATS с 1986 по 1996 год и сопротивление в сопротивлении Таблица

ВАРИАНТ B: Если у вас нет рабочего ключа VATS…

Если у вас нет рабочего ключа VATS, команда Corvette Salvage разработала подробную процедуру, которая поможет вам определить код VATS вашего Corvette.

Перед началом процедуры необходимо приобрести указанный ниже комплект декодера сопротивления ключа VATS. В этот комплект входят необходимые резисторы, которые будут использоваться в оставшейся части этого руководства.

Если у вас есть комплект декодера сопротивления ключа VATS, выполните следующие действия:

  • Отсоедините провод цилиндра зажигания, который вставляется в жгут проводов на приборной панели у основания рулевой колонки. (См. рис. 2) С этого момента мы будем работать ТОЛЬКО с разъемом жгута проводов. (ПРИМЕЧАНИЕ: на C4 Corvette провод цилиндра зажигания имеет два белых провода, идущих в оранжевый корпус.)
  • После отсоединения найдите два металлических штифта на задней стороне пластиковой вилки жгута проводов. (См. рис. 3). Их может быть очень трудно увидеть без достаточного освещения. Мы приложили изображение, чтобы выделить металлические штифты. Возможно, вам придется согнуть провода на задней стороне вилки, чтобы получить к ним доступ.
Рисунок 3: На этом рисунке показаны металлические штифты, расположенные внутри разъема жгута проводов.
  • Возьмите резистор из приобретенного выше комплекта с маркировкой № 1 и согните два металлических конца, чтобы получилась U-образная форма с двумя торчащими вверх металлическими штырьками.
  • Используйте эти два штыря и соедините их с двумя металлическими штифтами на задней стороне пластиковой вилки жгута проводов. Прежде чем переходить к следующему шагу, убедитесь, что металлические штыри резистора №1 соприкасаются с металлическими штырьками. Лучше всего аккуратно вставить металлические штыри как можно дальше в заднюю часть штекера жгута проводов. Вы хотите гарантировать, что металлические штыри касаются металлических контактов вилки.
Рис. 4. Видео, показывающее, как два металлических штыря соприкасаются с металлическими штифтами.
  • Соприкасаясь зубцами резистора с металлическими штифтами, используйте любой ключ, чтобы попытаться запустить Corvette.
  • Если Corvette заведется, ваш код VATS будет #1, и все готово!

Если ваш Corvette не запускается:

Для моделей Corvette с 1986 по 1989 и с 1997 по 2004 год:

  • НЕОБХОДИМО ПОДОЖДИТЬ 4 МИНУТЫ, прежде чем пробовать резистор №2. Можно ждать более 4 минут, но не менее 4 минут.
  • Через 4 минуты выньте резистор №1 из вилки и снова начните с шага 3. Однако на этот раз используйте резистор №2.
  • Продолжайте перебирать пронумерованные резисторы, пока не найдете тот, который позволит вашему Corvette запуститься. Не забудьте подождать не менее 4 минут между каждым циклом.

Для моделей Corvette с 1990 по 1996 год:

Если у вас Corvette с 1990 по 1996 год, следуйте таблице ниже, чтобы узнать время ожидания между каждой попыткой. Для первых трех попыток необходимо подождать ЧЕТЫРЕ минут. Для каждой попытки после третьей необходимо ждать ТЕН минут. (Особая благодарность Дейву Перри за указание на это!)

  • Выждав необходимое количество минут, указанное в таблице ниже, снимите резистор № 1 с разъема и начните снова с шага 3. Однако на этот раз используйте резистор. № 2.
  • Продолжайте циклически перебирать пронумерованные резисторы, пока не найдете тот, который позволит вашему Corvette запуститься. Не забудьте выждать необходимое количество минут между каждым циклом.
After Attempt # Minutes to Wait Before Trying the Next Resistor
1 Wait 4 Minutes or More
2 Wait 4 Minutes or More
3 Подождите 4 минуты или более
4+ Подождите 10 минут или более
Эта таблица относится только к моделям Corvette с 1990 по 1996 год.

После того, как вы нашли код VATS для своего Corvette, вы можете использовать его для заказа соответствующей заготовки ключа. После заказа заготовки ключа вы должны принести ее местному слесарю, чтобы он обрезал ключ, чтобы он соответствовал вашему замку зажигания.

Декодер нагрузочного резистора с защитой от мерцания Canbus

Nova Lighting
Декодер нагрузочного резистора Canbus с защитой от мерцания

products.reviews.rating_label Требуется products.reviews.select_ratingproducts.reviews.rating.1products.reviews.rating.2products.reviews.rating.3products.reviews.rating.4products.reviews.rating.5

products.reviews.form_write.name

products.reviews.form_write.subject Требуется

products. reviews.form_write.comments Требуется


Нова Освещение

В настоящее время: €33,63

Артикул:

Доставка:
Рассчитывается на кассе

Часто покупают вместе:

  • Описание

    Декодер нагрузочного резистора Canbus с защитой от мерцания

    • Декодер с защитой от мерцания Canbus
    • Модели: h5 H7 h21 9005 9006 9007 (выберите выше)
    • Предотвращает задержку при переключении с ближнего и дальнего света
    • Отменяет предупреждения или сигналы ошибок на приборной панели при установке светодиодных ламп фар
    • Жгут проводов предотвращает мерцание лампочек
    • Простота установки Plug and Play
    • Нет необходимости переделывать или обрезать провода
    • Продается парами
    • Качественный продукт

    Если вам потребуются дополнительные запчасти и аксессуары для грузовиков, позвоните по бесплатному номеру 1-888-888-7990

    .
  • Информация о гарантии

    Этот продукт имеет один год гарантии

  • Отзывы
  • Вопросы и Ответы
  • Описание
  • Информация о гарантии
  • Отзывы
  • Вопросы и Ответы

Описание

Декодер нагрузочного резистора Canbus с защитой от мерцания

  • Декодер с защитой от мерцания Canbus
  • Модели: h5 H7 h21 9005 9006 9007 (Выберите выше)
  • Предотвращает задержку при переключении с ближнего и дальнего света
  • Отменяет предупреждения или сигналы ошибок на приборной панели при установке светодиодных ламп фар
  • Жгут проводов предотвращает мерцание лампочек
  • Простота установки Plug and Play
  • Нет необходимости переделывать или обрезать провода
  • Продается парами
  • Качественный продукт

Если вам потребуются дополнительные запчасти и аксессуары для грузовиков, звоните по бесплатному номеру 1-888-888-79.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
