Маркировка керамических конденсаторов – таблицы с расшифровками обозначений

Обновлена: 24 Ноября 2022 5002 2

Поделиться с друзьями

Содержание статьи

  • Физические величины, используемые в маркировке емкости керамических конденсаторов
  • Численные и численно-буквенные коды в маркировках конденсаторов
  • Способы маркировки емкости конденсатора
  • Маркировка SMD конденсаторов
  • Цветовая маркировка керамических конденсаторов

Правильно выбрать конденсатор для микросхемы определенного назначения помогает маркировка, нанесенная на корпус. Но у конденсаторов она сложная и разнообразная, поэтому определить характеристики этих элементов затруднительно, особенно если они имеют незначительную площадь поверхности. Параметры, указываемые в обозначении: код производителя, номинальное напряжение, емкость, допустимое отклонение от номинала, температурный коэффициент емкости (ТКЕ).

Физические величины, используемые в маркировке емкости керамических конденсаторов

Для определения величины емкости в международной системе единиц (СИ) используется Фарад (Ф, F). Для стандартной электрической схемы это слишком большая величина, поэтому в маркировке бытовых конденсаторов используются более мелкие единицы.

Таблица единиц емкости, применяемых для бытовых керамических конденсаторов

Наименование единицы Варианты обозначений Степень по отношению к Фараду
Микрофарад
Microfarad 		мкФ, µF, uF, mF 10-6F
Нанофарад Nanofarad нФ, nF 10-9F
Пикофарад Picofarad пФ, pF, mmF, uuF 10-12F

Редко применяется внемаркировочная единица миллифарад – 1 мФ (10-3Ф).

Численные и численно-буквенные коды в маркировках конденсаторов

Обозначение наносится на корпус элемента. Первым обычно указывается номинальное напряжение в вольтах, за числами могут следовать буквы: В, V, VDC или VDCW. На корпуса небольшой площади значение номинального напряжения наносят в закодированном виде. Если указание на допустимую величину напряжения в цепи отсутствует, это означает, что конденсатор можно использовать только в низковольтных схемах. На корпусе должны быть знаки «+» и «-», указывающие на полярность подсоединения элемента в цепи. Несоблюдение указанной полярности может привести к полному выходу детали из строя.

Таблица для расшифровки буквенных кодов величины номинального напряжения керамических конденсаторов

Напряжение, В Код Напряжение, В Код
1 I 63 K
1,6 R 80 L
3,2 A 100 N
4 C 125 P
6,3 B 160 Q
10 D 200 Z
16 E 250 W
20 F 315 X
25 G 400 Y
32 H 450 U
40 C 500 V
50 J

Вторая позиция – знак фирмы-производителя или температурный коэффициент емкости (ТКЕ), который может отсутствовать.

ТКЕ обычно обозначается буквенным кодом.

Таблица буквенных кодов ТКЕ для маркировки керамических конденсаторов с ненормируемым ТКЕ

Допуск при -60°C…+80°C, +/-, % Буквенный код Допуск при -60°C…+80°C, +/-, % Буквенный код
20 Z 70 E
30 D 90 F

Третья позиция – номинальная емкость, которая может указываться несколькими способами.

Способы маркировки емкости конденсатора

На деталях советского производства, чаще всего имеющих довольно большую площадь поверхности, наносились числовые значения емкости, ее единица измерения и номинальное напряжение в вольтах. Например, 23 пФ, то есть 23 пикофарада.

Расшифровка маркировки обозначений современных керамических конденсаторов отечественного и зарубежного производства – мероприятие более сложное. Возможны следующие варианты.

Три цифры

Если в маркировке присутствуют три цифры, то первые две обозначают величину емкости, последняя – множитель нуля. Если последняя цифра находится в диапазоне 0-6, то к числу, состоящему из первых двух цифр, добавляют нули в указанном количестве. Если последняя цифра – 8, то число из первых двух цифр умножают на 0,01, если 9, то – на 0,1. После определения числового значения емкости необходимо установить единицу измерения. Емкость мелких деталей обычно измеряется в пикофарадах. После числового значения может стоять буква, указывающая на единицу измерения: p – пикофарад, µ – микрофарад, n – нанофарад.

Пример 353p = 35 х 103 пФ.

Четырьмя цифрами

Этот вариант похож на описанный выше. Только значащая часть содержит три цифры, а четвертая – это показатель степени для 10. Единица измерения – обычно пикофарады.

Буквенно-цифровая маркировка

При таком способе обозначения емкости буква указывает на место, где должна находиться запятая. Буква R применяется для маркировки емкости в микрофарадах. Если перед буквой R стоит 0, то единица измерения – пикофарад. Например, 0R4 = 4 пФ, R47 = 0,45 мкФ.

Функции десятичной точки может выполнять буква, указывающая на единицу измерения. Например, емкость, равная 0,43 мкФ, на конденсаторах импортного производства обозначается как m43 или µ43. В русском варианте в качестве десятичной точки применяют буквы «п» – пикофарады, «н» – нанофарады, «м» – микрофарады.

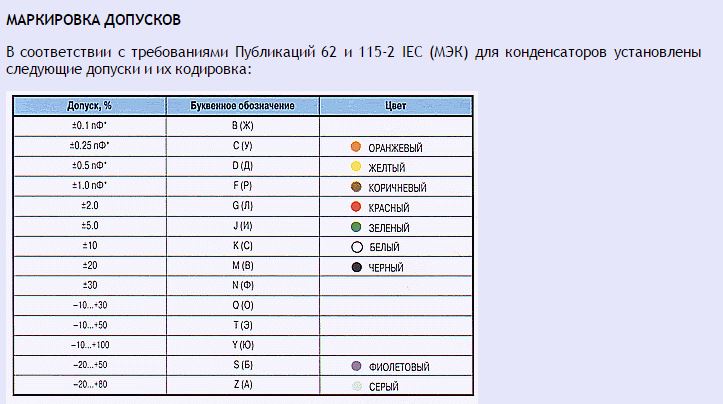

В некоторых случаях на корпус конденсаторов наносятся допуски для номинального значения емкости. На деталях большой площади они указаны числами, обозначающими процент допуска. На маленькие конденсаторы допуски обычно нанесены в закодированном виде.

Таблица буквенного кодирования допусков

Буквенное обозначение Допуск, % Буквенное обозначение Допуск, %
B +/- 0,1 M +/- 20
C +/- 0,25 N +/- 30
D +/- 0,5 Q -10…+30
F +/- 1 T -10…+50
G +/- 0,2 Y -10…+100
J +/- 0,5 S -20…+50
K +/- 10 Z -20…+80

Маркировка SMD конденсаторов

Габариты деталей, предназначенных для поверхностного монтажа, очень скромные, поэтому обозначение содержит минимум информации, нанесенной максимально лаконично. Значение напряжения наносится буквенным кодом в соответствии с таблицей, представленной выше. Другие элементы маркировки:

  • первая латинская буква характеризует производителя компонента;
  • вторая латинская буква – код значащей части (мантиссы) номинальной емкости;
  • цифра означает степень, в которую необходимо возвести закодированное число, чтобы получить номинал емкости в пикофарадах.

Например, КT3 – конденсатор от известного производителя Kemet номинальной емкостью 5,1х103 пФ = 5,1 нФ.

Таблица кодирования мантиссы

Буква Мантисса Буква Мантисса Буква Мантисса
A 1.0 J 2. 2 S 4.7
B 1.1 K 2.4 T 5.1
C 1.2 L 2.7 U 5.6
D 1.3 M 3.0 V 6.2
E 1.5 N 3.3 W 6.8
F 1.6 P 3. 6 X 7.5
G 1.8 Q 3.9 Y 8.2
H 2.0 R 4.3 Z 9.1

Цветовая маркировка керамических конденсаторов

Цветовая маркировка часто используется для конденсаторов с малой площадью поверхности. Цветные полосы наносятся сверху вниз или слева направо. Номинальная емкость обычно указывается 3-5 цветными полосками, две первые из них обозначают определенную цифру. Черный – 0, коричневый – 1, красный – 2, оранжевый – 3, желтый – 4, зеленый – 5, голубой – 6, фиолетовый – 7, серый – 8, белый – 9.

Число, которое составляется из цифр, закодированных в двух первых полосках, умножается на множитель, зашифрованный в третьей полоске. Оранжевая полоса означает 103, желтый – 104, зеленый – 105.

В маркировке может присутствовать четвертая полоса, цвет которой соответствует допустимым отклонениям от номинальной емкости. Белый цвет означает, что допустимы отклонения 10 % в обе стороны, а черный – 20 % в обе стороны. Пятая полоска характеризует номинал напряжения. Красный – 250 В, желтый – 400 В.


Была ли статья полезна?

Да

Нет

Оцените статью

Что вам не понравилось?

Другие материалы по теме


Анатолий Мельник

Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.


Маркировка конденсаторов

Виктор 0

Маркировка и расшифровка конденсаторов
Всем привет!
Предлагаю вашему вниманию таблицу
маркировок и расшифровки керамических конденсаторов.
Конденсаторы имеют определённую кодовую маркировку и, умея расшифровывать  эти коды, можно узнать  их ёмкость. Для чего это нужно — всем понятно.
Итак,
расшифровывать коды нужно так:

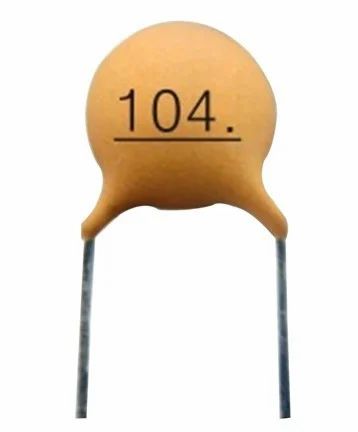

Например, на конденсаторе написано «104». Первые две цифры обозначают ёмкость конденсатора в пикофарадах (10 пф), последняя цифра указывает количество нулей, которое нужно прибавить к 10, т.е. 10 и четыре нуля, получится 100000 пф.
Если последняя цифра в коде «9», это значит ёмкость данного конденсатора меньше 10 пф. Если первая цифра «0», то ёмкость меньше 1 пф, например код 010 означает 1 пф. Буква в коде применяется в качестве десятичной запятой, т.е. код, например, 0R5 означает ёмкость конденсатора 0,5 пф.
Также в кодовых обозначениях конденсаторов применяется такой параметр, как температурный коэффициент ёмкости (ТКЕ). Этот параметр показывает изменение ёмкости конденсатора при изменении температуры окружающей среды и выражается в миллионных долях ёмкости на градус (10
—6хоС). Существуют несколько ТКЕ – положительный (обозначается буквами «Р» или «П»), отрицательный (обозначается буквами «N» или «М») и ненормированный (обозначается  «Н»).
Если кодовое число обозначается четырьмя цифрами, то расчёт производится по такой же схеме, но ёмкость обозначают первые три цифры.
Например код 4753=475000пф=475нф=0.475мкф
Код
Ёмкость
Пикофарад
(пФ, pF)
Нанофарад (нФ, nF)
Микрофорад (мкФ, µF)
109
1.
0
0.001
159
1.5
0.0015
229
2.2
0.0022
339
3.3
0.0033
479
4.7
0.0047
689
6.8
0.0068
100
10
0.01
150
15
0.015
220
22
0.022
330
33
0.033
470
47
0.047
680
68
0.
068
101
100
0.1
151
150
0.15
221
220
0.22
331
330
0.33
471
470
0.47
681
680
0.68
102
1000
1.0
0.001
152
1500
1.5
0.0015
222
2200
2.2
0.0022
332
3300
3.3
0.0033
472
4700
4.
7
0.0047
682
6800
6.8
0.0068
103
10000
10
0.01
153
15000
15
0.015
223
22000
22
0.022
333
33000
33
0.033
473
47000
47
0.047
683
68000
68
0.068
104
100000
100
0.1
154
150000
150
0.15
224
220000
220
0.
22
334
330000
330
0.33
474
470000
470
0.47
684
680000
680
0.68
105
1000000
1000
1.0
1622
16200
16.2
0.0162
4753
475000
475
0.475





Надеюсь, принцип понятен, а с остальным разберётесь.
На этом всё.
Пишите комментарии и делитесь в соц.сетях!
Успехов вам!
P.S. Если хотите получать уведомления о новых публикациях, рекомендую оформить подписку на обновления, заполнив форму справа.

Previous: Ремонт телевизора Samsung. Обход АББ

Next: Сварочный инвертор

Емкость керамического диска

| TTI, Inc.

Онлайн-сервисы TTI доступны только членам,
пожалуйста, войдите или зарегистрируйтесь, чтобы получить доступ!

Извини! У вас нет доступа к этой онлайн-службе в учетной записи: {{appAccount.accountNumber}}

Аккаунты не найдены

Пожалуйста, выберите одну из следующих учетных записей, у которых есть доступ.

{{account.accountDisplayData}}

Ни один аккаунт не имеет доступа.

Щелкните здесь, чтобы узнать больше о статусе заказа.

Нажмите здесь, чтобы узнать больше о ezReview.

Извини! У вас нет доступа к этой онлайн-службе в учетной записи: {{selectedAccount.accountNumber}}

Аккаунты не найдены

Приложение {{serviceName}} в настоящее время недоступно.

Пожалуйста, выберите одну из следующих учетных записей, у которых есть доступ.

{{account.accountDisplayData}}

Нет доступа к учетным записям. Пожалуйста, нажмите здесь, чтобы узнать больше о ezBuy.

Нет доступа к учетным записям. Пожалуйста, нажмите здесь, чтобы узнать больше о ezBuy.

Доступ к вашей услуге {{serviceName}} в настоящее время недоступен, так как ваша корзина «привязана» к учетной записи TTI. которого нет в вашем профиле {{serviceName}}. Вероятно, это произошло из-за того, что ваша корзина содержит одну или несколько деталей. со сниженными ценами.

Чтобы восстановить доступ к ezBuy, очистите корзину, разместив заказ или удалив детали со скидкой. Цены.

Если у вас есть другие вопросы, позвоните своему торговому представителю TTI.

Корзина заблокирована для:
{{selectedAccount.accountNumber}}
{{selectedAccount.billingAddress.name}}
{{selectedAccount. billingAddress.streetAddress}}
{{selectedAccount.billingAddress.city}}, {{selectedAccount.billingAddress.state.stateShortName}} {{selectedAccount.billingAddress.zip}}
{{selectedAccount.billingAddress.country.countryShortName}}

  • {{supportModalInfo.firstName}} {{supportModalInfo.lastName}}
  • {{supportModalInfo.title}}
  • {{supportModalInfo.branch}}
  • {{supportModalInfo.phone}}
  • {{supportModalInfo.email}}
  • {{supportModalInfoTwo.firstName}} {{supportModalInfoTwo.lastName}}
  • {{supportModalInfoTwo.title}}
  • {{supportModalInfoTwo.branch}}
  • {{supportModalInfoTwo.phone}}
  • {{supportModalInfoTwo.email}}

Электронная почта: {{supportModalInfo.email}}

Отправить быстрое сообщение

Предмет:

Сообщение:

Сообщение успешно отправлено!

Не удалось отправить письмо!

Введите не менее трех символов в поле поиска детали.
请在“零件搜索”字段至少输入三个字符

  • Дом
  • Технические ресурсы
  • Блог TTI
  • Инфографика электроники
  • Емкость керамического диска

Расшифровка керамических дисковых конденсаторов

Керамические дисковые конденсаторы имеют этикетки и маркировку, определяющие их характеристики.

Рабочая температура : Черная верхняя часть указывает на промышленный температурный рабочий диапазон (от -25°C/-13°F до 85°C/185°F). Промышленный диапазон температур составляет от -25°C/-13°F до +85°C/185°F, а нормальный диапазон составляет от 10°C/50°F до 65°C/149. °F.

Емкость : Чтобы считать емкость, необходимо расшифровать код центрального значения, который представляет собой набор из четырех буквенно-цифровых символов: три цифры и одна буква. Первый и второй символы, обе цифры, символизируют фактическое значение. Третий символ — это цифра, обозначающая множитель, где 10 возведено в степень этой цифры. Четвертый символ — это буква, обозначающая код допуска. Емкость измеряется в пикофарадах (пФ).

Напряжение : Подчеркивание означает 50–100 В, отсутствие подчеркивания означает 500 В.

Capacitor Tolerance Codes

C = ±0.25 pF

D = ±0.5 pF

E = ±1 pF

G = ±2%

J = ± 5%

K = ± 10%

L = ± 15%

M = ± 20%

N = ± 30%

Z = +80% по 20% до 20% до 20% до 20% до 20% до 20% до 20% до 20% до 20% до 20% до 20%.



Ищете дисковые керамические конденсаторы? Поиск в инвентаре TTI

Маркировка номера конденсатора – как расшифровать на примере

Расшифровка номера конденсатора Маркировка для получения значения емкости является обязательной для проектировщиков электрических цепей. Это также помогает заменить конденсатор на точную альтернативу при ремонте печатной платы. Этот пост научит вас расшифровывать маркировку номеров конденсаторов на подходящем примере, а также с помощью простых и легко запоминающихся шагов.

Закон Кирхгофа для токов

Пожалуйста, включите JavaScript

Закон Кирхгофа для токов

В предыдущем посте мы обсуждали, как расшифровать цветовую маркировку конденсаторов. Было не интересно? Теперь давайте узнаем, как расшифровать маркировку номера конденсатора.

В основном в эту категорию попадают керамические конденсаторы. Обычно керамический конденсатор имеет трехзначный код на корпусе. Обратите внимание, что расшифрованное значение керамического конденсатора всегда измеряется в пикофарадах (пФ).

Пример конденсатора

Теперь давайте рассмотрим пример, чтобы было легче его понять. Предположим, нам нужно расшифровать значение емкости нижеуказанного конденсатора.



Шаг 1 — первые две цифры номера конденсатора

Трехзначный код конденсатора — 681 Дж. Здесь первые 2 цифры кода дают нам начальное значение емкости конденсатора.

Таким образом, теперь мы можем легко определить, что в случае конденсатора 681J первые две цифры 68 означает « конденсатор имеет начальное значение емкости 68 ».

Шаг 2 – третья цифра номера конденсатора

Третья цифра говорит, сколько нулей мы должны добавить к ней, чтобы получить фактическое значение емкости.

Здесь в данном примере третья цифра 1 означает « количество нулей после 68 будет единица » т.е. значение емкости составит 690 пФ.

Шаг 3. Четвертая буква номера конденсатора

Если после трех цифр стоит буквенный код, он обозначает допустимое значение конденсатора. Если буквенного кода нет, то значение допуска неизвестно.

Теперь допуск по буквенному коду приведен в таблице ниже:

Таким образом, теперь мы можем легко определить, что в случае конденсатора 681J последняя буква кода J означает « конденсатор имеет предел допуска ± 5 % .
