Скарт разъем: распиновка и переходники на HDMI, S-Video и RCA

Одним из самых распространенных способов подключения внешних устройств к ТВ остается аналоговое композитное подключение тюльпаны. Цветовая маркировка используется для удобства, по своим характеристикам 3 кабеля идентичны взаимозаменяемы. Проконсультируйтесь с техническим специалистом онлайн с 9 до 20 по МСК. Армения, бесплатно: с городских и мобильных телефонов для абонентов Билайн и Юком; с мобильных телефонов для абонентов МТС; с городских телефонов для абонентов Ростелеком. Грузия, бесплатно с городских и мобильных телефонов местных сотовых операторов ПН — ВС, с 08 до 23 часов на русском языке ПН — ВС, с 09 до 21 часа на грузинском языке. Молдова, бесплатно с городских телефонов местных сотовых операторов ПН — ВС, с 07 до 22 часов.

или какие-нибудь ноги на scart-е замкнуть. В принципе я распиновку скарта видел, но не знаю где какое напряжение есть.и боюсь порт.

Переходник Scart — RCA

Активность За сутки За 3 суток За неделю За месяц. Карточка nightwish. Цифровой Спутниковый сигнал. Но возникает вопрос, при транзите через двд, будет ли цифровой сигнал преобразовываться в аналоговый? Изменит ли эту ситуацию «транзитное подключение»? Карточка vasom. Железки vasom.

Распайка разъема SCART

Не бойтесь по другому вы ни как его не вставите. Выглядит он так:. Со стороны скарта проблем нет , а вот с другой придётся поразмыслить:. По этому, если тюльпаны на телевизоре, то подключать будем в IN , а если на подключаемой аппаратуре то в OUT. Но возникает ещё одна проблема, на скарте шесть тюльпанов, а нам нужно всего три, что делать?

Очень часто пользователи аудио-видео аппаратуры становятся перед выбором покупать или сделать самому тот или иной переходник для видеосигналов различных типов VGA RCA, S-Video VGA и др , либо просто удлинитель того или иного видеокабеля.

Распайка разъёма СКАРТ (SCART), тюльпанов и S-VIDEO

Обзор позволяет в течении 15 минут осуществить подключение телевизора к компьютеру. Последняя линейка видеокарт nVidia оснащаются разъемом ввода и вывода изображения для различных устройств отображения S-Video 9 контактов. Соединение с телевизором производится через специальный переходник, который поставляется с видеокартой:. Использование телевизора должно быть обусловлено конкретной целью. Нельзя использовать телевизор для чтения текстов.

Распайка SCART

Личный кабинет Регистрация Авторизация. Логин: Пароль Забыли? Логин: Пароль: запомнить меня что это. Нужно передать видео и звук со смартфона на телевизор через родной мультимедия HDMI переходник. В поисковике по такому запросу ничего нет. Tonich Администраторы Сообщений:

Распиновка Scart to RCA and S-Video adapter использующего разъем 21 pin SCART male и разъем 4 pin mini-DIN male.

Связь по ICQ Все права защищены! No Comment? Более подробную информацию об этом можно узнать, кликнув по картинке Ретро Авто.

SCART фр. Другие названия: Peritel, евроразъём, Euro-AV. SCART унифицирует соединения различных устройств, он объединяет все необходимые сигналы в одном многополюсном штекере. Например, если включить видеомагнитофон, то автоматически включается и телевизор. Например, с пульта телевизора можно запрограммировать видеомагнитофон на запись в заданное время со спутникового или кабельного цифрового ресивера.

Русский English.

Средний балл статьи: 0 Проголосовало: 0 чел. Для добавления Вашей сборки необходима регистрация. Оставить комментарий. Обнаружен блокировщик рекламы. Сайт Паяльник существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Как это сделать?

На сайте продавца доступен бесплатный номер Для перехода на сайт нажмите «В магазин». На сайте продавца доступен «Онлайн консультант». На сайте продавца доступен «Заказ в один клик».


Что это такое, распиновка разъема и распайка на «тюльпаны», особенности подключения

Скарт разъемы появились в конце прошлого века. Причиной их появления стало желание подключать дополнительные устройства к телевизору. До 1970 годов, возможностей подключить что-либо к телевизору не было вообще. Первый Скарт появился за рубежом. Но идея их появления вдохновила отечественных разработчиков, и они решили добавить порт и в Советский телевизор. Это позволяло подключать видео и аудио-устройства. Но на то время, порты не были такими совершенными (отсутствовала возможность дистанционного управления, и не было защиты от помех). К тому же появилась еще одна проблема – отсутствие необходимых для подключения кабелей. Но со временем техника начала развиваться, и все перечисленные выше проблемы исчезли.

Распространенные методы подключения техники

Подробная инструкция, как подключить видик к телевизору, есть в инструкции по эксплуатации к оборудованию. Но так как техника достаточно старая, у многих пользователей может быть потерян данный документ.
Подключение выполняется последовательно, как и в любой технике, но тут нет современных вариантов типа USB, HDMI. А представлены только следующие разъемы:

  • Для коаксиального кабеля;
  • RCA-разъем;
  • Вход под SCART провод.

Разберем подробно каждый вариант подключения оборудования. И рассмотрим варианты, что делать с подключением видеомагнитофона к современному подключению.

Классическое подключение по RCA

RCA кабель или тюльпаны – классический вариант подключения винтажной техники. В современно варианте оборудование такие разъемы также представлены, но применяются редко. В новых «плоских» ТВ входов под тюльпаны часто нет. Поэтому придется выбирать другой способ подключения или покупать переходник.

Подключить видик к ТВ через тюльпаны (RCA) можно так:

  1. Желтый разъем одним концом вставляется в порт Video OUT на самом видеомагнитофоне, другим – в Video 1 или 2 на ТВ панели. Обычно разъемы совпадают по цветам со штекерами для упрощения подключения.
  2. Белый и красный разъемы нужно поставить в аудиовходы – это кабеля для аудиосигналов.
  3. Включить магнитолу в сеть и через кнопку Плай. Включить ТВ.
  4. Найти в меню ТВ источник трансляции – AV и переключить на него.
  5. При правильном подключении отобразится меню видика.

В некоторых вариантах ТВ может быть не три входа, а целых 9. Так сделано для раскладки по цветовым каналам. В такой варианте нужно ориентироваться на цвета тюльпана и на обозначения на панели телевизора OUT-IN.

Тюльпаны – самый простой способ подключения видеомагнитофона к старому телевизору. Но по качеству передачи изображения этот вариант самый слабый. RCA кабель может снижать качество видео и звука.

Подключение через SCART

Более современный способ соединения видеооборудования и телевизора. Это альтернатива RCA портам. Причем через SCART можно добиться передачи видео- и звука без потери качества. Но такого порта может не быть в новых ТВ, тогда потребуется переходник.

Сложностей с таким подключением нет: один конец провода вставляется в соответствующий по размеру разъем на винтажной технике, другой – на телевизоре. После оба прибора включаются. И находится в меню ТВ источник сигнала AV.

Применение коаксиального кабеля

Коаксиальный или антенный кабель подходит к большинству современных телевизоров. Для подключения видика через него достаточно следовать простой инструкции:

  1. Поставить кабель в разъем видеотехники с обозначением RF/COAX Out.
  2. Другой конец провода включить в ТВ в разъем RF/COAX In.
  3. Включить технику. На видеомагнитофоне нажать клавишу Play.
  4. Через пульт от телевизора запустите поиск каналов. Когда обнаружится частота видика, сохраните ее под определенным номером канала. Через него можно будет повторно включать магнитофон без нового подключения.
  5. Смотрите выбранную видеокассету.

Единственная разница от прошлых методов – необходимо найти канал, на котором показывается видео от магнитофона, подключенного по антенному проводу. При этом остальные телепередачи, если они транслируются по цифровому сигналу через HDMI провод, не собьются. Но придется переключить с HDMI на TV или другой источник сигнала, где поймается видеомагнитофон.

Запускать поиск каналов нужно на телевизоре, а не на цифровой приставке. Если у вас подключено это дополнительное оборудование, на время настройки уберите пульт от него, чтобы не запутаться в настройках.

Как не сбивать антенну при подключении видеомагнитофона

Трансляция цифрового телевидения возможна и по коаксиальному кабелю в квартире или частном доме. Они идет от спутниковой тарелки или общего провода в подъезде многоэтажки. И чтобы не пришлось вытаскивать антенну и вставлять кабель от видеомагнитофона, можно проделать следующее:

  1. Купить или поставить приставку, которая будет выполнять роль переходника.
  2. Приобрести два комплекта RCA кабелей и один коаксиальный.
  3. Присоединить коаксиальным кабелем порты Cable Out на приставке к RF In на видеотехнике.
  4. Один тюльпан подключить к портам на приставке Audio Out и Video Out и к входам на видике Video In, Audio In.
  5. Второй комплект тюльпанов включить в видеомагнитофон и телевизор (Video In или 1).
  6. Включить технику и проверить ее работоспособность.

Такое параллельное подключение позволит быстро переключать между видиком и антенным сигналом, но значительно снизит качество трансляции. Современное решение – подключать цифровое телевидение и дополнительно оборудование отдельно, используя разные провода.

Разъемы

Если количество разъемов, которое может иметь переходник-адаптер SCART, непосредственно зависит от его класса, то даже стандартный спутниковый тюнер имеет их три:

  • первый предназначается для подключения к телевизору;
  • второй используется для подключения плееров;
  • третий предусматривает возможность подключения декодера различных «закрытых» программ.

Для последнего особенно удобно использовать SCART-разъем. Переходник от любых других кабелей такого типа также может использоваться — через них кодированный сигнал будет попадать в декодер, а потом уже в «открытом» виде возвращаться обратно. Точно так же обстоит дело и с кабельными декодерами различных платных программ, применение которых теперь может осуществляться при помощи единственного кабеля данного интерфейса.

Как пользоваться scart-портом

Каждый из контактов разъема отвечает за передачу определенного сигнала. Например:

  1. Контакт номер 4 необходим для передачи аудио сигналов.
  2. Контакт номер 17 для передачи видеосигналов.
  3. Контакт номер 8 переключает внутренний сигнал на внешний.
  4. Контакт номер 16 необходим для переключения телевизора из RGB в Композитный режим.

Также контакты обеспечивают раздельную подачу цветов.

Скарт-разъем позволяет подключить к телевизору компьютер. Это можно сделать следующим образом:

  1. Нам нужен кабель. Одной стороной он подключается к телевизору, а другой к компьютеру (необходимый разъем находится там, где видеокарта).
  2. После подключения, телевизор будет использоваться как монитор компьютера.
  3. Следующим шагом нам нужно дождаться всплывающего окна, которое сообщит, что обнаружено новое устройство.
  4. Ждем некоторое время. Компьютер самостоятельно установит все необходимые драйвера для работы с новым устройством.

Бывают случаи, когда компьютеру не удается установить необходимый драйвер (высвечивает, что устройство неправильно установлено). Причины могут быть три. Первая – отсутствие сигнала. Возможно, разъем поврежден или работает другое устройство, блокирующее передачу сигнала. Рекомендуется выключить все посторонние устройства. Второе – видеокарта на компьютере неправильно настроена или устарел драйвер. Необходимо обновить программное обеспечение видеокарты. Это сделать через интернет, посетив сайт. Но, возможно, видеокарта просто не поддерживает передачу данных через Скарт-порты. Третяя – низкий сигнал горизонтальной синхронизации. Он должен быть не ниже 15 кГц. В этом случае придется паять переходник. Также понадобится установка дополнительного программного обеспечения. Но не все они будут бесплатными. Лучше всего попросить помощи эксперта.

Обратите внимание! На компьютере установлен VGA разъем. Поэтому нам нужно соответствующий кабель.

Распиновка скарта для самсунга

Скарт распиновка — правильная распайка

Скарт распиновка — в начале 80-х годов французская объединенная компания разработчиков радио и телевизионной аппаратуры сконструировала много контактный разъем SCART. С помощью этого аудио-видео интерфейса появилась возможность транслировать данные получаемые от источников RGB-сигнала. Данный девайс, обеспечивающий превосходное качество видео картинки, быстро стал довольно популярным разъемом в Европе.

Несколько позже, этот 21-пиновый соединитель нашел свое применение в плейерах и видеомагнитофонах производимых известными мировыми брендами. В настоящее время имеется много популярных систем для обмена информацией с помощью SCART.

В конструктивном плане соединитель разрабатывался для осуществления коммутации разного рода данных в цифровом и аналоговом формате. В числе, которых подразумеваются передача аудио и видеосигналов, при помощи всего одного такого соединителя стало возможным записывать и воспроизводить видео контент. Кроме этого доступна функция передачи команд для управления мультимедийным устройством во время его настройки.

Особенности конструкции и скарт распиновка

Распиновка скарт разъема выполнен по 2-х компонентной несимметричной схеме, двухрядные подпружиненные контакты-вилки осуществляют передачу сигналов (20 это сигнальные тракты и 1 для защиты). Наружний корпус контактного разъема имеет характерную форму, служащую своеобразным ключом. Именно этот конструктивный выступ гарантирует правильное подключение СКАРТа, если его при подключении развернуть, то соединение будет невозможно.

Распиновка SCART разъема осуществляется установкой нечетных номеров контактных ножей внизу разъема, при этом ключ кабеля будет с правой стороны. Верхний ряд контактов, имеющий четные номера обозначений, выполнен с некоторым смещением относительно нижнего ряда. Именно такое расположение «ножей» не дает соединить коннектор в обратном направлении. Порядок подачи сигнальных данных через контакты показано в приведенной ниже таблице. Защитный провод, помещенный в экранирующую оплетку, соединяется с 21 контактом.

№
контакта		НазначениеУровень сигнала,
сопротивление цепи
1выход сигнала звука правого канала (моно)Vэфф. = 0,2-2,0В, R 10кОм
3выход сигнала звука левого каналаVэфф. = 0,2-2,0В, R 10кОм
7вход/выход сигнала «BLUE»pазмах 0,7В Vпост. = 0-2,0 В, R=75 Ом
8
вход/выход напpяжения пеpеключения ТВ/ВИДЕО		Vвыкл. = 0 — 2,0 В, Vвкл. = 9,5 — 12В,
Rвход. > 10кОм, Rвых. Изготовление SCART-кабеля собственными руками

Необходимость в изготовлении соединителя с коннектором SCART в домашних условиях может быть вызвана потребностью создания мультимедийного комплекса для дома. А распиновка скарт разъема делается согласно представленной таблицы. При самостоятельном изготовление SCART-соединителя, не обязательно задействование всех контактов, можно подключать только необходимые вам. Место подпайки провода к контакту нужно помещать в кембрик, можно с термоусадочными свойствами.

SCART, как унифицированный разъем, впервые был представлен французской компанией. Он создавался с целью оптимизации сигналов с устройств от различных производителей. Благодаря созданию единого формата, у пользователей появилась возможность покупать модели бытовой техники от разных марок, тем самым позволив совершать выбор в пользу комфорта, удобства, надежности и практичности.

Внедрение универсального разъема осуществлялось интенсивно, путем запрета, начиная с 1981 года выпуска аппаратуры с другими типами подключений. Новый формат был внедрен как обязательный для всех производителей без исключения. Но при этом SCART начал активно применяться по всей Европе только через 3 года, став стандартом, регламентируемым по EN 50049-1. По своему формату и конструкции разъем получил множество названий в простонародье, которыми являются гребенка и трещотка.

Распространение нового формата

Французский разъем получил всеобщее одобрение и стал единым для практически всех европейских и японских производителей, поэтому его и по сегодняшний день применяют для оснащения различной бытовой и специализированной аппаратуры, в частности, телевизоров:

  • видеомагнитофонов;
  • телевизоров;
  • DVD -плееров;
  • цифровых ТВ-приставок;
  • специальной видеомонтажной аппаратуры и многого другого.

Универсальный разъем является простым в обслуживании благодаря разнесению контактов на достаточно большие расстояния, что намного облегчает процесс диагностики сигналов и выполнения прочих манипуляций.

К главной из особенностей скарта относится то, что при его использовании полностью исключен фактор ошибки подключения. О чем говорит его специальная несимметричная форма корпуса. Универсальный французский разъем применяется по сегодняшний день как основной для многих типов аппаратуры.

Топология разъема

В плане геометрии и форм-фактора разъем выполнен в пластмассовом корпусе с обязательным экранированием. В таком исполнении обеспечивается высокое качество передачи сигналов без искажений. Интерфейс оснащен 21-им контактом, включающий только аналоговые линии для передачи данных. Кабель и подводящий провод должны быть экранированы, что немаловажно при проектировании определенных моделей аппаратуры, гарантируя высокое качество, стабильность ее работы.

Распределение контактов

Разъем SCART оснащен несколькими группами контактов, обеспечивающих передачу тех или иных сигналов с телевизора и обратно:

  • 5 линий для передачи и приема аудио;
  • 9 линий для приема и передачи видеосигнала;
  • 2 линии для выбора режимов;
  • 3 линии для передачи цифровых данных.

Все линии обозначены различными цветами, что значительно облегчает процесс монтажа и подключения различных устройств. SCART все еще пользуется высокой популярностью среди большого количества пользователей.

В скарте реализована возможность аудио-передачи стереофонического сигнала, которая потом перешла на другие более современные типы разъемов HDMI. Благодаря особенностям конструкции разъема возможна передача данных при управлении дистанционно. Еще

можно подключать немодулируемые сигналы:

К компонентным относятся видеосигналы RGB и YPbPr. А к S-Video относятся 2 линии. Функцией переключения режимов приема видеосигнала и выхода телевизора из спящего режима по команде от внешнего устройства разъем был дополнен лишь в конце 80-х. В те же годы, SCART дополняется 2 линиями передачи видеосигнала S-Video .

Хоть интерфейс является большим и неудобным, но все же многие производители не перестают его устанавливать в своей аппаратуре с расчетом на использование для подключения к старым ТВ-приемникам. А чтобы к нему подключить другие виды устройств, например, видеокамеру, то потребуется специальный переходник.

Описание назначения некоторых групп выводов

SCART оснащен многофункциональными выводами, при подаче различных напряжений можно переводить исполняющее устройство в различные режимы. Например, при наличии сигнала 0-2В на 8 выводе переводит ТВ в обычный режим работы телевизора от внешней антенны. При подаче на этот вывод сигнала от 5-8В устанавливается широкоформатный режим отображения картинки на ТВ. А напряжение номиналом 9,5-12В указывает на режим обычного соотношения сторон.

Также имеется многофункциональный вывод под номером 16. С его помощью выбирается один из двух режимов приема: композитный сигнал, RGB. Для первого требуется сигнал не более 0,4В, а для приема цветоразностного от 1 до 3В.

Универсальность разъема заключается в поддержке одновременно трех режимов работы:

Переходник SCART-S-Video

Один тип формата разъема не может существовать, потому что со временем развиваются технологии, появляются более совершенные методы передачи информации без потерь. Но самое главное то, что многие производители стремятся уменьшить габариты своей продукции, поэтому оснащают ее меньшими по размерам разъемами. Одним из таких стал круглый формат на 4 вывода S-Video . Это небольшой по габаритам коннектор с экраном и двумя парами контактов. Такие разъемы стали применять в современных типах аппаратуры практически всех моделей.

В связи с появлением новых форматов потребовалось создавать универсальные переходники для организации связи между внешним устройством и телевизором старого поколения. Такой переходник представляет собой соединительный экранированный кабель, который объединяет разъемы SCART с S-Video. На SCART схема распайки представлена выше, она не имеет особых трудностей для реализации в жизнь.

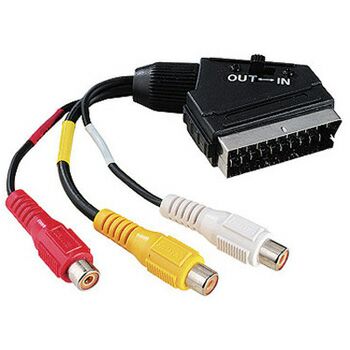

Переходник скарт-тюльпан

Сегодня есть много устройств, оснащенных не S-Video, а еще более простым разнесенным типом подключения, состоящим из 3 простых штекеров желтого, белого, красного цветов. Здесь все просто: желтый и белый – это линии для передачи стереофонического аудио, а красный предназначен для подачи к ТВ видеосигнала. Штекеры представляют собой двухконтактные разъемы-тюльпаны с толстым центральным контактом и внешним экраном. Распайка переходника выполняется согласно схеме, представленной на фото.

Переходник скарт на HDMI

Если разъем скарт можно перевести на тюльпан или S-Video, то одним проводниками при реализации той же манипуляции для получения переходника для HDMI, не обойтись. Дело в том, что HDMI – это цифровой интерфейс, а со скарта выходят аналоговые сигналы. Следовательно, переходник должен уметь преобразовывать один сигнал в другой. Для этого применяются специальные конверторы, поэтому самостоятельно изготовить такое устройство будет сложно. Намного проще и безопаснее для себя купить готовый переходник скарт- HDMI с блоком питания. Устройство реализовано в небольшом корпусе, легко умещающемся на ладони, поэтому не затребует много места для размещения с обратной стороны Т-приемника.

Разъем SCART

Разъем SCART («Syndicat Français des Constructeurs d’Appareils Разъем Radio et Télévision» с французского «Ассоциация радиотехнической и телевизионной промышленности»). Разъем для аналоговых сигналов, SCART представляет собой физическое и электрическое соединение между двумя частями аудиовизуального оборудования, таким как телевизор и видеомагнитофон, DVD-плееров, аудио аппаратура. SCART был разработан для устранения путаницы с проводами и разъемами. Разработанный Peritel во Франции и также известный как «соединитель EURO», в кабеле SCART используются 21-контактные штекерные разъемы с обоих концов. Сегодня большинство новых телевизоров и видеомагнитофонов на европейском рынке и в других странах, использующих стандарт видео PAL, оснащены разъемом SCART.

Двунаправленный

Композитные видео и аналоговые линии являются двунаправленными, что позволяет отправлять платные телепередачи и телетекст на телевидение в телевизионную приставку для декодирования, а затем обратно на телевизор.

Распиновка разъёма СКАРТ (SCART)

Контакт №1. Выход звука правого канала. Сопротивление цепи R 10000 Ом.

Контакт №3. Выход звука левого канала. Сопротивление цепи R 10000 Ом.

Контакт №7. Синий канал. Сопротивление цепи R=75 Ом.

Контакт №8. Управление.

Контакт №9. Земля зеленого канала.

Контакт №10. Не используется.

Контакт №11. Зелёный канал. Сопротивление цепи R=75 Ом.

Контакт №12. Данные.

Контакт №13. Земля красного канала.

Контакт №14. Ввод данных.

Контакт №15. Красный канала. Сопротивление цепи R=75 Ом.

Контакт №16. Сигнал переключения. Сопротивление цепи R=75 Ом.

Контакт №17. Общий Y-канал.

Контакт №18. Общий провод сигнала переключения.

Контакт №19. Выход видеосигнала. Сопротивление цепи R=75 Ом.

Контакт №20. Вход видеосигнала. Сопротивление цепи R=75 Ом.

Контакт №21. Корпус.
