Сетевые провода не отличаются от прочего оборудования для подключения Интернета высокой надежностью. Стоит только завести домашнюю собаку или кота, неосторожно передвинуть мебель или выпустить из-под контроля активные детские игры, как провод оказывается разорван, перегнут или расплющен.

Содержание

Критическая важность правильной распиновки

Восстановление работоспособности сетевого кабеля является не самой простой задачей. Для успешного ремонта коммуникаций в данном случае необходима безошибочная распиновка RJ-45, проведенная с учетом соответствующей цветовой схемы.

Достаточно допустить при этом малейшую оплошность — и домочадцы еще долго не смогут насладиться

• вечерними киносеансами;
• общением в социальных сетях;
• онлайновыми играми;
• и чтением периодики.

Строение сетевого провода

Витая пара, также известная как сетевой шнур или провод RJ-45, может содержать как одну пару проводов, так и сразу несколько.

Чаще всего для подключения домашнего Интернета используют так называемые патч-корды, то есть отрезки провода стандартной протяженности, обычно от 30 см до до 30 м.

Монтажные штепсели на концах шнура

На обоих концах производитель провода оснащает его коннекторами, то есть миниатюрными восьмипиновыми колпачками. Они представляют собой штепсели, которые легко и быстро можно вставить в

• разъем для получения трафика;
• гнездо маршрутизатора;
• сетевую розетку ноутбука;
• приемный блок плазменного телевизора.

Типовые приемы обжима

Методика распиновки витой пары и подключения связующих колпачков регламентируются международными нормами, оговаривающими способы прокладки домашних Интернет-коммуникаций.

Подбор подходящей в конкретном случае схемы обжимки осуществляется исходя из функции шнура и ряда параметров сети, в том числе ее потоковой скорости.

Обжим кабеля связи

Как четырехжильный, так и восьмижильный кабели можно обжимать прямым и перекрестным методами. Ниже будут рассмотрены широко применяемые сегодня варианты обжима.

Прямой восьмипроводниковый кабель

Данный метод обжима применяется, если возникает необходимость скоммутировать следующие приборы:

• на одном конце сети — ноутбук, офисный центр «3 в 1», телеприемник;
• на другом конце — маршрутизатор, свитч.

Спецификой данного метода является равноценный обжим обеих сторон кабеля. Именно ему и обязан этот метод своим названием «прямой».

Восьмипроводниковый кроссовер

Обжим перекрестного типа применяется не слишком часто. К нему прибегают, когда возникает необходимость скоммутировать пару:

• серверных ящиков;
• ноутбуков;
• хабов.

Прямой четырехпроводниковый провод

Если домашняя сеть рассчитана на медленное соединение, то для нее вполне достаточно будет четырехпроводникового кабеля. В случае, когда кабель перестает функционировать по причине разрыва, следует воспользоваться незадействованными отрезками провода.

Достаточно удалить соединители и осуществить обжим.

Четырехпроводниковый кроссовер

Обработка кроссовером четырехпроводникового шнура применяется в исключительных случаях. Обычно так поступают при прокладке домашней сети, когда возникает необходимость скоммутировать пару ПК старого образца. При этом исправность трансляции данных не зависит от выбора цвета жил.

Технически грамотный обжим кабеля RJ-45

В арсенале связистов есть целый ряд способов обжимки шнура вида RJ-45. В их число входит даже такой оригинальный метод, как фиксация коннектора без применения особого инструмента. Его заменяет простая отвертка, снабженная обычной сплющенной битой.

Покупка и подготовка инструментов

Чтобы все предстоящие трудовые операции произвести быстро и четко, следует заранее позаботиться о наличии под рукой небольшого арсенала связиста, состоящего из:

• клещей для обжимки — кримпера;
• щипцов для снятия изоляционного материала — стриппера;
• тестировщика для контроля состояния шнуров;
• кроссировочного приспособления.

Минимальный набор связиста

Самыми важными среди указанных инструментов являются клещи и тестер. При их наличии опытный мастер сумеет сделать как распиновку, так и обжимку витой пары.

Покупая клещи, нужно удостовериться в их высоком качестве. По возможности также следует проверить их работоспособность на отрезке кабеля. Есть смысл приобрести улучшенную модель кримпера, оснащенную лезвиями для зачистки жил.

Обжим шнура пошагово

Для сборки коммутатора необходимо

• иметь подходящий шнур и колпачки;
• держать наготове соответствующие монтажные инструменты;
• подобрать подходящую схему распиновки исходя из технических характеристик соединяемых приборов.

Перечень расходников

Для коммутации понадобятся такие расходные материалы:

• отрезок шнура подходящей для бытового использования длины;
• по два соединителя RJ-45 на каждый шнур.

Очередность сборочных операций

1. Отсекается часть шнура подходящей протяженности, запас при этом не требуется, для данной операции потребуются кусачки или кримпер с лезвиями.
2. От конца отсчитывают четыре сантиметра, после чего при помощи стриппера производят по окружности надрез на внешней изоляционной оболочке. Далее она снимается.
3. Проводки свиты по два, поэтому накануне обжимки следует раскрутить все дубли. Жилы распрямляются и направляются по заранее подготовленному чертежу. Находящаяся под изоляцией нить из нейлона плавно отодвигается назад.
4. Провода выравниваются. Для этого отсчитывают от края внешней оболочки полтора сантиметра и отсекают лишнее кусачками поперек направляющей.
5. Проводки размещаются в колпачке и фиксируются.
6. Делается обжимка. Для этого вставляется колпачок с проводниками в соответствующее гнездо кримпера и рычаги сдвигаются.
7. Затем проверяется основательность коммутации. Достаточно несильно потянуть шнур, чтобы попробовать вытащить провода из соединителя. Когда обжимка сделана верно, жилы остаются на своих местах.
8. Осталось испытать новый коммутационный кабель. Колпачки фиксируются в разъемах тестировочного приспособления, после чего прибор запускается. Красный световой сигнал или отсутствие индикации говорят о том, что при монтаже была допущена ошибка.

Знающий, как осуществлять распиновку витой пары домашний мастер сумеет моментально произвести обжимку патч-корда независимо от того, для каких целей он предназначен. Данные навыки непременно пригодятся всем, кто имеет дело с компьютерной техникой как дома, так и на работе.

Как только в локальной сети пропадет сигнал, нужно будет просто-напросто

• осуществить замену сетевого шнура;
• или же осуществить небольшую коррекцию коммутации.

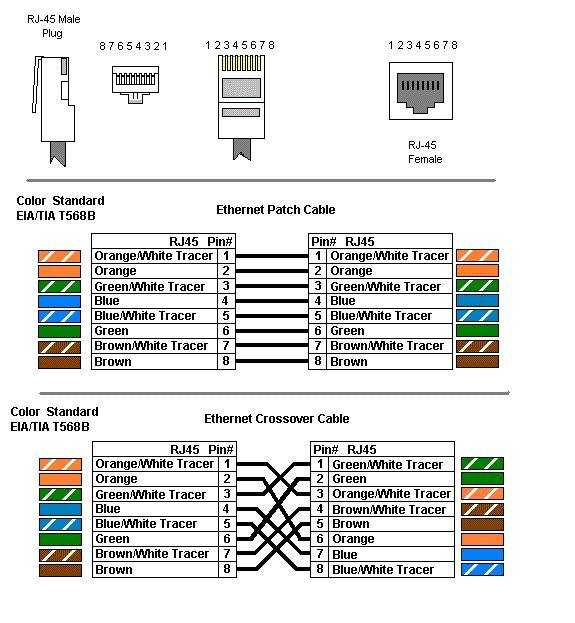

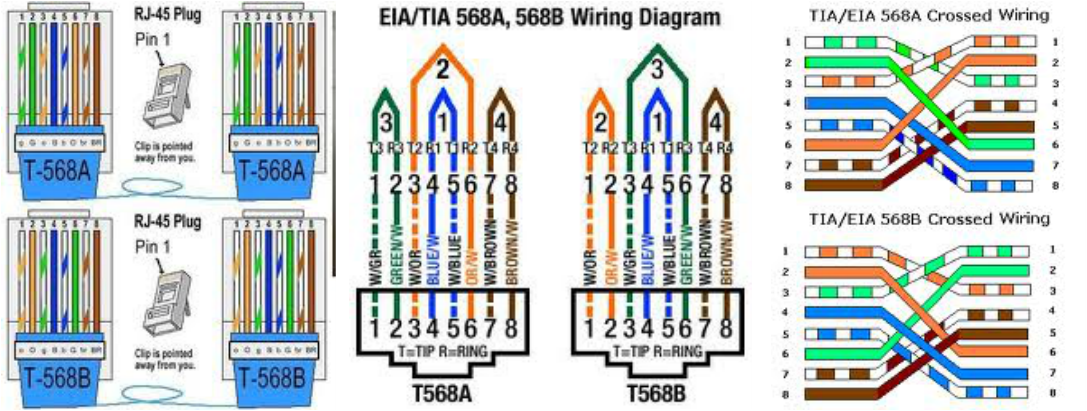

Фото и схемы распиновки RJ45

Conexión

Düz kablo (Straight-Through Ethernet Cable) 568A568A veya 568B568B olmalıdır.

Автор статьи:

как обжать витую пару, способы интернет-подключения

Для организации локальной сети используются проводные сегменты. Они представляют собой разные кабели, на концах имеющие так называемые коннекторы. Для небольших офисных или домашних проводных сетей используют кабель rj 45. Обжать его можно и в домашних условиях, нужно только лишь иметь представление о некоторых тонкостях этой процедуры.

• Схемы обжима rj 45
  • Технология распиновки витой пары
• Распиновка и монтаж розетки
• Интернет-подключение стандартным способом

Схемы обжима rj 45

Коннекция элементов локальной сети друг с другом производится с помощью сетевых кабелей, именуемых «витая пара» с разъёмами на концах rg45. Главной отличительной чертой витых пар является плотная внешняя изоляция в виде полихлоридной плёнки, позволяющая уменьшить риск механических повреждений кабеля. Также выпускаются кабеля такого типа с фольгированным экраном, что уменьшает влияние на проходящий по жилам сигнал чужеродных электромагнитных полей.

Технология распиновки витой пары

Распиновка rj45 для ethernet требует определённых знаний и навыков. Важно помнить, что сама последовательность действий при обжиме витых пар остаётся неизменной, а чередуются только цвета подключаемых проводков кабеля.

Последовательность действий:

1. Вначале срезается внешний изолирующий слой кабеля. Для удобства развода жил срез делается на удалении в 50 мм от края кабеля.
2. Разматываются скрутки всех пар кабеля и располагаются так, чтобы отсутствовало их пересечение между собой.
3. Выстраиваются разноцветные жилки в нужный цветовой ряд и обрезаются строго под углом 90 градусов на расстоянии 3 см от основания общего кабеля.
4. Выполняется вставка жил в корпус вилки rj45. При этом сам пластиковый коннектор необходимо держать таким образом, чтобы зажимная клипса была расположена снизу. Каждая жилка должна попасть в соответствующий канал коннектора rj45 в нужной цветовой последовательности. Это важно, так как неправильная последовательность проводков при обжиме приведёт к неработоспособности участка сети с таким кабелем.
5. С небольшим усилием кабель стоит прижать к коннектору, чтобы убедиться в плотном прижатии торцов проводков к краю вилки rg.
6. Выполняется обжимка всех вставленных жил специальным приспособлением либо небольшой отвёрткой каждой жилки по очереди.

Результатом этой работы будет надёжное закрепление жил витой пары в вилке rj45. Можно проверить качество крепления проводков в коннекторе оттягиванием в противоположные стороны с усилием самого кабеля и закреплённой вилки.

Распиновка и монтаж розетки

Для распиновки розетки rj45 понадобятся те же инструменты, что и для опрессовки вилки. Главное, соблюсти правильность подсоединения проводящих жил по цвету. Схема действий:

1. Удаляется внешняя обмотка витой пары на расстоянии 10 см от края для удобства работы.
2. Разматываются скрутки и располагаются в один ряд в нужной цветовой последовательности. Также стоит добиться того, чтобы от края среза до кончиков проводков они не перекрещивались между собой.
3. В зависимости от схемы подключения (комп к компу либо комп к свичу и т. д. ), выполняется распиновка кросс или стандарт. На rj45 розетках имеется соответствующая маркировка.
4. Приложив основу оплётки к плате, вставляют проводки в дальние разъёмы. Расстояние от оплётки до разъёма не должно быть больше 30 мм.
5. Вставленные жилы обжимают либо специальным инструментом или маленькими ножницами с таким усилием, чтобы послышался характерный щелчок.

При монтаже розетки на стену важно следовать правилу, по которому розеточные разъёмы должны быть направлены вниз. Причин такого расположения несколько:

• во-первых, оно защищает от попадания пыли или влаги сверху;
• во-вторых, при быстром и неаккуратном подключении к розетке с нижней позиции меньше шансов сорвать розеточное гнездо;
• и, в-третьих, с точки зрения эстетики, такой вид монтаж не сильно бросается в глаза и меньше портит интерьер комнаты.

Правильная распиновка ethernet и удачный монтаж розетки позволит создать надёжную коннекцую в локальной сети на долгое время.

Интернет-подключение стандартным способом

При подключении сетевой карты компьютера к интернету используется функционирование витых пар на приём и передачу информации. При этом выполняется распиновка rj45 по цветам для интернета. Используются 2 пары жил, подключённые к хабу и компу по принципу симметричной трансформаторной схемы. Такая распиновка позволяет избежать ошибок при монтаже или распайке витой пары и осуществляет неплохое подавление помех и наводок.

А если возникает необходимость в дополнительной линии или повреждены используемые пары, то без потери качества сигнала есть возможность увеличить количество линий в 2 раза или же перепрессовать коннектор с повреждённых пар на целые провода.

Распиновка интернет-кабеля 8 проводов не представляет собой особых трудностей. Необходима лишь внимательность и аккуратность. Для сокращения времени на монтаж локальной сети стоит использовать специальные инструменты и тестер для проверки правильности обжимки коннекторов витой пары.

RJ45 Цветовой код — GeeksforGeeks

Предварительные условия: Полная форма RJ

RJ45 — это хорошо известный разъем для подключения к Ethernet, который позволяет пользователям подключаться через проводной Интернет. есть и другие порты, которые делают то же самое, но RJ45 широко используется и наиболее распространен в проводных интерфейсах подключения к Интернету. Это кабель Ethernet, состоящий из 8 проводов (4 пары проводов). Эти кабели имеют определенный цветовой код в отношении расположения проводов.

Типы кабеля Ethernet:

1. Коаксиальный кабель: Это кабель, состоящий из внутренних проводников, окруженных концентрическим проводящим экраном, с двумя отдельными диэлектриками. многие из этих кабелей также покрыты защитной внешней оболочкой. Они в основном используются для передачи высокочастотных электрических сигналов.

2. Кабели с витой парой: это тип проводов, используемых для связи, в которых два проводника одной цепи скручены вместе для улучшения электромагнитной совместимости.

3. Волоконно-оптический кабель: этот кабель также известен как оптоволоконный кабель, он представляет собой узел, аналогичный электрическому кабелю, но содержащий одно или несколько оптических волокон, которые используются для передачи света. Эти кабели используются для дальних и высокопроизводительных сетей передачи данных.

Разъем RJ45:

Этот разъем RJ45 доступен в двух стандартах: T568A, и T568B. каждый из них работает как штыревой вход и штырьковый выход для кабеля Ethernet для передачи данных. единственная разница между этими двумя кабелями заключается в разводке зеленой и оранжевой пар.



Кабель RJ45 Цветовой код выводов T568A:



T568A — это широко используемый стандарт разводки выводов для кабелей Ethernet. Отличительной особенностью этого стандарта является то, что он обратно совместим как с однопарным, так и с двухпарным USOC (универсальным кодом заказа услуг).

Вот таблица кодов цветов для стандарта T568A:

Контакт	Цвет провода	Сигнал	Описание
1	white/Green	TX1+	Transmit +
2	Green	TX1-	Transmit –
3	White/Orange	RX+	Receive +
4	Blue	TX2 +	BI-направление +
5	Белый/Синий	TX2-	BI-градальная трансмит0042	6	Orange	RX-	Receive –
7	White/Brown	TX3+	Bi-Directional Transmit +
8	Brown	TX3-	Bi- Направленная передача —

Кабель RJ45 Цветовой код контактов T568B :



Этот стандарт обеспечивает лучшую защиту от шума, а также более эффективную изоляцию сигнала по сравнению с T568A. Он обратно совместим только с однопарной схемой подключения USOC.

Here is the color code table for the T568B standard:

.

Pin	Wire color	Signal	Description
1	White/Orange	TX1+	Transmit +
2	Orange	TX1-	Передача-
3	Белый/Зеленый	RX +	.0055 Blue	TX2+	Bi-Directional Transmit +
5	White/Blue	TX2-	Bi-Directional Transmit –
6	Green	RX-	Receive –
7	белый/коричневый	TX3 +	BI-направление +
8	Brown	TX3-	Bi-DriectionAlal Transmit	Bi-driectional Transmit.0135   Характеристики разъема RJ45: Отличная герметизация и водонепроницаемость. чтобы разъем RJ45 можно было использовать в различных средах. Обеспечивает сильную передачу сигнала благодаря полной системе экранирования. Обеспечивает защитную систему блокировки, которая гарантирует, что разъем не будет отсоединен во время использования. Передает информацию с очень высокой скоростью, что помогает достичь максимальной функции передачи данных в кратчайшие сроки.   Вывод: Разъемы выпускаются двух стандартов: T568A и T568B. Кабель может иметь одинаковые или разные разъемы на обоих концах. В зависимости от типа кабелей, таких как прямые и перекрестные. с прямыми на обоих концах имеют одинаковые разъемы T568A или T568B, а в кроссовере оба конца разные. Расшифровка цветовых кодов RJ45 По мере того, как сезонные цвета меняются с желтого урожая на красный и зеленый по праздникам, цвета пар ваших кабелей Ethernet всегда остаются неизменными: синий, оранжевый, зеленый, коричневый! Кабели категорий с 3 по 8, как UTP, так и экранированные, содержат четыре витые пары изолированных медных проводников. Каждый сплошной цветной проводник соединен с «белым» проводником, представляющим собой полосатую комбинацию белого и сплошного цвета.   Для кабелей категории, основанной на стандартах, эти проводники заканчиваются на концах штыревых (вилки) и гнездовых разъемов RJ45 (гнезда).   Разъем RJ45   Патч-корды используются для подключения устройств, таких как ПК, к коммутаторам. Часто вилки продаются как патч-корды с заводской заделкой, но нередко патч-корды изготавливаются в полевых условиях.   Существует два стандарта проводки: T568A и T568B. Основное различие между ними: положения контактов для зеленой и оранжевой пар меняются местами. Использование одного или другого часто продиктовано просто историей и инерцией: T568B часто используется в Северной Америке из-за старого цветового кода AT&T 258A. В то время как новые строительные проекты могут быть подключены по схеме T568A или T568B, крайне важно оставаться последовательными, чтобы цвета и полосы проводов совпадали при подключении вилок и разъемов. В противном случае сигналы данных не будут передаваться.   Для обычного Ethernet со скоростью 10 Мбит/с и 100 Мбит/с для передачи сигнала используются только контакты 1, 2, 3 и 6. Все четыре пары используются для 1000BASE-T и выше.   Узловые устройства 10BASE-T и 100BASE-T с восходящими портами, такие как ПК и маршрутизаторы, передают данные на контакты 1 и 2, а получают на контакты 3 и 6. С другой стороны, концентраторы и коммутаторы передают информацию   0300 прямой разъем  вывод (T568A – T568A  или  T568B – T568B) при подключении этих устройств. Только в редких случаях, например, при подключении ПК к ПК, один конец должен быть терминирован T568A с другим T568B. Эти патч-корды часто называют перекрестными кабелями и .   Многие современные устройства могут автоматически обнаруживать соединения и при необходимости вводить перекрестную передачу сигнала. Разъем RJ45 Цветовая маркировка разъемов зависит от проводки внутри  модуля. alexxlab Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Прост Радио Разное Своими руками Советы Схем Схемы Транзист Транзисторы Электрон Электроника
