Обжим витой пары, 4 жилы: порядок, стандарты, интструменты

Обжим витой пары 4 жилы выполняют при изготовлении патч-кордов для 10-100 мегабитных ЛВС, которые гораздо чаще, чем гигабитные, создаются в квартирах и малых офисах.

Да, такие сети прекрасно работают и на восьмижильной «витушке», но при стандартах передачи 10Base-Т, а также 100Base-Т задействованы всего четыре проводника, поэтому зачем платить за кабель в два раза больше? Мы считаем, что незачем и предлагаем освоить методику обжима 4 жильной витой пары.

Обжатый коннектор с 4 жильным проводом

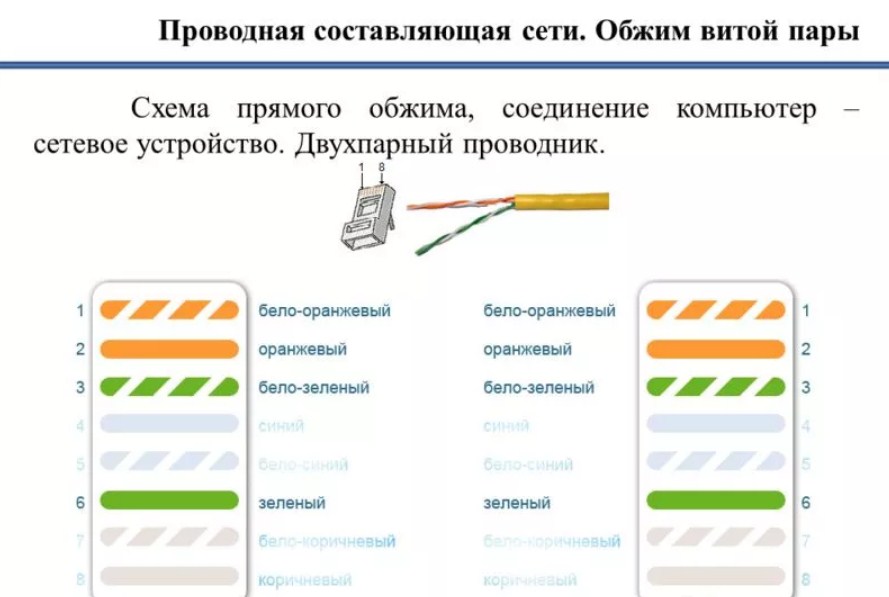

Схема обжима медного 4 жильного сетевого кабеля.

Мы неоднократно в своих статьях упоминали стандарт, который регламентирует правила построения проводных ЛВС — EIA/TIA-568. Вспомним еще раз, о чем там говорится.

В современных сетях используют два способа опрессовки кабеля — прямой и кроссоверный (синонимы — перекрестный, кроссовый). Сегмент, соединяющий компьютер с сетевым устройством (свитчем, маршрутизатором), обжимается прямым способом — проводники на обоих концах отрезка раскладываются в одном порядке. Сегмент, соединяющий свитч со свитчем или ПК с ПК обжимается кроссоверным способом — часть проводников на втором конце кабеля меняет расположение. При перекрестном обжиме витой пары из 4 жил меняются местами все проводники, как именно — показано на схеме.

Схема опресовки сетевого кабеля из 4 жил

Провода четырехжильного кабеля обычно окрашены зеленым и оранжевым цветом (полосатый + однотонный), но бывают и другими. Какой цвет располагать вначале — не важно, главное — соблюсти порядок. На схеме показано, что здесь задействованы первая, третья, а также шестая жилки. Две из них предназначены для приема сигнала, две другие — для передачи.

Обжим витой пары 4 жилы можно выполнять и на восьмижильном кабеле, к примеру, для подключения к роутеру двух компьютеров через одно гнездо. Для этого проводники делят две группы по два цвета в каждой, после чего обжимают по одной из приведенных выше схем.

Кстати, о том, как обжимать витую пару из 4 жил, в тексте EIA/TIA-568 не сказано ничего, то есть метод не стандартизирован. Но следовать утвержденным правилам все равно необходимо, иначе патч-корд не будет работать.

Необходимые инструменты для обжима

Чтобы выполнить обжим витой пары 4 провода, нам понадобится:

Порядок обжима витой пары из 4 жил

Обжим 4 жильной витой пары начинается с подготовки необходимых инструментов и материалов.

Перво-наперво отделите от бухты отрезок кабеля нужной длины. Срез не обязательно делать ровным, так как концы проводников мы будем подрезать чуть позже.
Отступите от среза 40-50 мм. С помощью стриппера, лезвия обжимных щипцов или другого инструмента сделайте круговой надрез изоляции. Старайтесь не повредить внутренние жилки.
Снимаем изоляцию
Так как четырехжильный кабель в полтора раза тоньше восьмижильного, советуем обмотать часть внешней изоляции, которая будет входить в коннектор, несколькими слоями изоленты. Это повысит надежность крепления.
После этого расплетите скрутки и расположите проводники в нужном порядке. Крайний снизу (шестая жилка) немного отделите от остальных.
Зачищенный кабель UTP
Отмерьте 12-14 мм от среза внешней изоляции и на этом уровне подрежьте проводки. Линия среза должна получиться строго перпендикулярной оси кабеля.
Откусываем концы проводков витой пары
Вставьте проводки в коннектор, держа его к себе стороной, на которой расположены контакты. Проследите за тем, чтобы первые три жилки подошли к первым трем контактам, а последняя — к шестому. Концы проводников должны упираться в переднюю стенку коннектора.
Надеваем коннектор на контакты
Зажмите коннектор обжимными щипцами (гнездо «8Р»). Сдавливайте их до тех пор, пока не услышите щелчок.
Обжимаем RJ45 с помощью щипцов
После щелчка освободите патч-корд и проверьте крепость соединения: потяните разъем и кабель в разные стороны. Качественная опрессовка даже при значительном усилии не пострадает.

Проверяем надежность опресовки
Последнее, что нам предстоит сделать — это тестирование патч-корда. Подключите витую пару
хк кабельному тестеру, включите его и наблюдайте за свечением индикаторов. Зеленые огоньки напротив пары контактов свидетельствуют о целостности провода. Отсутствие свечения — о том, что провод не подключен к коннектору или оборван внутри кабеля. Красное свечение говорит о перекресте или коротком замыкании.
В нашем случае четвертый, пятый, седьмой, восьмой контакты не подключены, поэтому индикации возле них не будет. Остальные должны мигать зеленым светом.
Кабельный тестер

Заключение

Сегодня вы освоили правила обжима витой пары, состоящей из четырех проводников. С восьмижильным кабелем, надеемся, разобрались тоже.

Поздравляем, вы умеете уже очень многое и можете считать себя почти профессиональным монтажником сетей. Но не торопитесь покидать наш сайт — у нас еще большой запас полезной и интересной информации для вас.

схемы обжимки + пошаговая инструкция

Компьютерные сети – традиционная действительность современных цифровых технологий. Подобные структурные элементы используются повсеместно и в широких масштабах. Между тем конструкции сетей предполагают массовое применение специального кабеля, посредством которого соединяются между собой отдельные точки (узлы).

Такой кабель технологически видится стандартным исполнением продуктов подобного типа, а своеобразной особенностью изделия является витая пара – два проводника. Эти проводники скручены один с другим по всей длине, будучи изолированными. При этом соблюдается определенный шаг скрутки.

Мы расскажем о том, как производится обжим витой пары для организации надежного контакта. В представленной нами статье описано соединение для четырехжильного (2-х парного) и восьмижильного (4-х парного) кабеля. С учетом наших советов вы без проблем проведете весь фронт работ самостоятельно.

Содержание статьи:

Особенности обжима проводника из 8 и 4 жил
- Схемы обжимки наконечников сетевого кабеля
- Прямая и перекрестная конфигурация
- Предназначение той или иной схемы
Пошаговая инструкция обжима сетевого кабеля
- Шаг #1 — подготовка кабеля
- Шаг #2 — обрезка изоляции
- Шаг #3 — подготовка жил под загрузку вилки
- Шаг #4 — обжим контактных площадок
- Шаг #5 — тестирование качества пресса
Применение нестандартных способов прессовки
Выводы и полезное видео по теме

Особенности обжима проводника из 8 и 4 жил

Прежде чем рассматривать технологию обжима медных проводников, составляющих внутреннее содержимое сетевого кабеля, логично ознакомиться с вариантами схем подключения наконечников.

Схемы обжимки наконечников сетевого кабеля

Наконечник – пластмассовая вилка стандартного исполнения соединителя серии 8P8C. Такой соединитель (вилка + розетка) нередко классифицируется «знатоками» компьютерных сетей, как разъем RJ45.

Однако подобная классификация является некорректной. Но это так – для общей информации.

Внешний вид наконечников (восьмерок) сетевого кабеля, контакты которых подлежат процедуре обжима, когда используются впервые. Однажды обжатые наконечники не применяются для вторичного применения

Как видно из обозначения серии (8P8C), пластмассовая вилка и розетка тоже являются 8-контактными. Эти восемь контактов могут соединяться в разном схематичном виде, в зависимости от типа кабельного соединения.

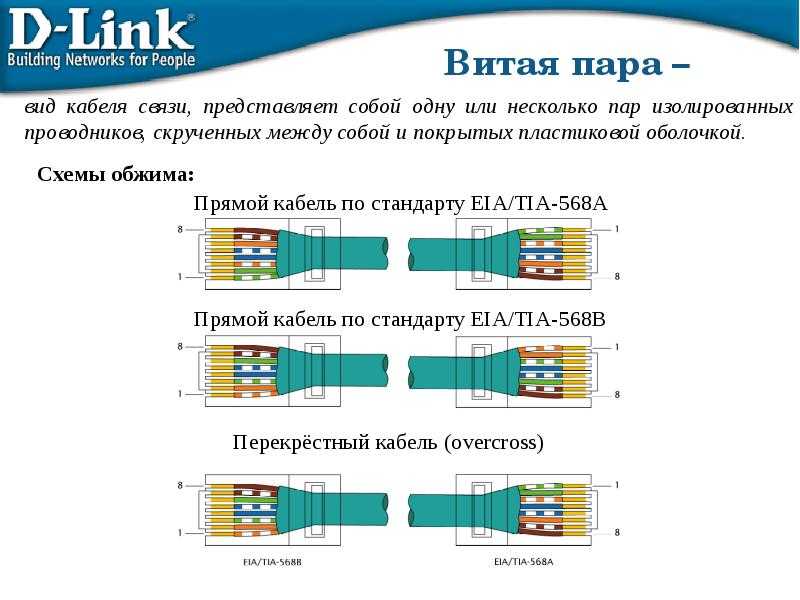

Собственно, существуют два стандарта разводки проводников вилки Т568А и Т568В и два варианта их обжима:

Прямой.
Перекрестный.

Для удобства и последующего обжима каждая жила маркирована определённым цветом. Причем жилы одной пары близки по расцветке. Например, классическая расцветка первой пары для стандарта Т568А под прямую обжимку первой витой пары: 1 — зелено-белый; 2 — зеленый.

Стандарт расцветки жил сетевого восьмижильного кабеля: верхний рисунок – стандарт Т568А; нижний рисунок – стандарт Т568B. Как видно из картинок, различие в стандартах отмечается по цветовому обозначению некоторых парных жил. 1 и 8 — номера жил

Прямая и перекрестная конфигурация

Чем различается прямая и перекрестная схемы обжима медных жил проводников, должно быть очевидным. Прямая конфигурация предусматривает схемное решение, когда по двум противоположным концам сетевого кабеля номера жил (расцветка) совпадают.

Перекрестная конфигурация, соответственно, предусматривает схемное решение, когда на противоположных концах сетевого кабеля отмечается несколько изменённая схема соответствия проводников по номерам (расцветке) относительно друг друга. В частности, меняются местами 1,2,3 и 6 проводники.

Конфигурация перекрестного обжима для применения в условиях скорости передачи 100 Мбит/с: 1 — бело-оранжевый / бело-зеленый; 2 — оранжевый / зеленый; 3 — бело-зеленый / бело-оранжевый; 4 – зеленый / оранжевый

Обе схемы обжима предусматривают расположение проводников на противоположных концевых вилках с учётом соответствия нумерации, когда первый провод располагается напротив восьмого и наоборот – восьмой провод располагается напротив первого.

Кроме этих двух схем существует ещё одна, именуемая «консольной». В этом случае проводники по концевым вилкам располагаются в порядке обратно перевернутом.

То есть, первый проводник одной вилки соответствует первому проводнику другой вилки и, соответственно, восьмой провод на одном конце соответствует восьмому проводу на противоположном конце.

Консольная схема обжима медных жил сетевого кабеля. Отличается тем, что концевые вилки располагаются относительно одна другой обратно перевернутым положением, когда провод 1 = 1; провод 8 = 8

Предназначение той или иной схемы

Конкретное применение рассмотренных определяется вариантами подключения компьютерного оборудования. Как правило, прямая конфигурация используется под соединение сетевой карты и коммутатора (концентратора).

Перекрестная конфигурация обычно применяется, когда существует необходимость соединить между собой две сетевых платы персональных компьютеров. Эта же схема применялась для коммуникаций устаревших моделей коммуникаторов (концентраторов).

Стоит отметить важную деталь: на современном этапе развития цифровой техники перекрестная конфигурация практически утратила свою значимость. Связано это с разработкой и внедрением технологии автоматического определения сигнальных цепей сетевых терминалов.

Конфигурация кабеля с обжимом «консольного» назначения традиционно используется для служебных целей. Например, через такую схему выполняется настройка коммуникатора (маршрутизатора) посредством персонального компьютера

Пошаговая инструкция обжима сетевого кабеля

Учитывая, что кабельные соединения используются довольно часто в самых разных условиях, включая бытовые, вопрос как обжать кабель на 8 жил является достаточно актуальным. Тем более если в расчет берутся не специалисты, а обычные пользователи – владельцы персональных компьютеров.

Рассмотрим этот несложный технологический процесс, чтобы облегчить задачу потенциальным создателям домашних сетевых схем.

Под выполнение работ по обжиму потребуется специальный инструмент:

кримпер;
стриппер;
обычный нож.

Первые два инструмента с экзотическими названиями – это специальный пресс, напоминающий по исполнению обычные плоскогубцы электрика и резак для съёма кабельной изоляции.

По сути резак – это есть обычный нож, с той лишь разницей, что оснащается дополнительно выемками съёма изоляционного покрытия.

Пресс профессионального исполнения, используемый под обжим медных жил сетевого кабеля. Эта конфигурация инструмента позволяет работать с вилками разъёмов серии 8P8C и 6P6C

Шаг #1 — подготовка кабеля

Здесь потребуется выбрать нужный вариант по числу жил и нужной длины. Для домашнего применения нередко требуется обжим 4 жильной медной витой пары, то есть нужен кусок кабеля на четыре провода.

В принципе, не исключается также использование восьмижильного кабельного исполнения. В этом случае незадействованные пары попросту не используются. Другой вопрос – экономия, потому как цена четырехпарных изделий выше двухпарных.

Фрагмент сетевого кабеля, где под оболочкой размещены восемь медных жил – четыре витых пары. Такой вариант часто подходит для решения задач соединений в бытовых условиях

Шаг #2 — обрезка изоляции

Подготовив кусок требуемой длины, необходимо аккуратно выполнить съем изоляции на коротких концевых участках сетевого кабеля. Достаточно отступить от границы торцевого среза 40-50 мм, затем легким круговым проходом надрезать кабельную оболочку.

Подрезка оболочки сетевого кабеля при помощи специально созданного для таких целей форменного резака. Как видно по картинке, инструмент наделен разными форменными вырезами, дающими лучшее качество реза

Рекомендуется аккуратно выполнять это действие, чтобы не задеть изоляцию внутренних проводников. Обычно надрезают оболочку не на полную глубину, а лишь частично. Затем плавным движением рук сгибают кабель в области надреза, благодаря чему оболочка разрывается по кругу.

Достаточно удобно и качественно снимать кабельную оболочку . Однако прежде придётся затратить некоторое время на овладение этим инструментом. С первого захода редко удаётся выполнить качественный съем стриппером даже профессионалам.

Шаг #3 — подготовка жил под загрузку вилки

Открывшиеся, свитые в пару проводники на участке, освобожденном от изолирующей кабельной оболочки, следует расплести (раскрутить) и разгладить. Медные проводники в тонкой изоляции достаточно мягкие, поэтому выполнить такие действия несложно.

Затем все провода следует выровнять относительно друг друга и срезать точно перпендикулярно, отступив от конца 2-3 мм. Эту операцию удобно выполнять обычными ножницами по бумаге. В результате должен образоваться ровный торцевой ряд из четырех (или восьми) медных изолированных жил.

Выстроенный ряд проводников перед загрузкой в тело пластмассовой вилки следует обязательно подрезать для получения ровной торцевой линии всего ряда. Подрезку удобно делать обычными ножницами

Далее будет использоваться пластмассовая новая вилка на восемь контактов (8P), на которой будет выполняться обжим — контактное крепление медных жил. Стоит учесть, что вилок на 4 контакта для компьютерных сетей не существует. Поэтому в любом случае используется вилка на 8 контактов.

Шаг #4 — обжим контактных площадок

Задняя часть штекерной вилки (8P) технически является входным шлюзом для загрузки медных жил. Своеобразный шлюз содержит восемь прямоугольных ячеек, куда и загружаются соответствующие по цвету проводники.

Загрузка медных жил сетевого кабеля в «шлюз» контактной вилки осуществляется без съема изоляции. Провода попросту вставляются в каналы до упора.

Затем применяется стандартный пресс под разъемы 8P8C. Колодка пресса накладывается на пластмассовую вилку, после чего рукоятки инструмента сжимают до момента характерного щелчка.

Момент обжима контактов пластмассовой концевой вилки посредством специального инструмента – кримпера. Рекомендуется свободной рукой прижимать кабель в сторону вилки до завершения процесса

Шаг #5 — тестирование качества пресса

После обжимки пресс снимается, соединение проверяют на прочность, путём попытки физического вытягивания проводников из вилки. Если всё сделано точно по технологии, прочность обжима не позволит извлечь жилы из впрессованных слотов.

На этом процедура обжима считается завершенной. Аналогичный процесс проводится на противоположном концевом участке кабеля.

Окончание обжимки двух концов кабеля обычно сопровождается последующим электрическим тестом. Для этого применяется специальный тестер, включающий передатчик и приемник тестового сигнала. Обработанный кабель включается в устройство и по контрольным светодиодам тестируется на целостность связей.

Прибор специализированного теста на качество электрической связи обжатых проводников. Используется обычно на профессиональном уровне. В условиях быта можно применить простую методику кабельной прозвонки

Применение нестандартных способов прессовки

Учитывая, что приобретение специального инструмента (того же кримпера) требует денег, некоторые умельцы практикуют нестандартный метод обжима проводов. Используют обычную отвертку электрика с плоским жалом подходящей ширины и толщины.

Такой отверткой делают прессовку контактных стержней, последовательно по одному вдавливая внутрь тела вилки.

Способ с отверткой, нужно заметить «варварский», но работает. Правда, не всегда получается хорошее качество прессовки, в результате чего отмечается нестабильность работы сетевого кабеля

Если требуется выполнить наращивание витой пары, работы производятся в порядке, детально описанном . Рекомендуем ознакомиться с полезным информативным материалом.

Выводы и полезное видео по теме

Видеоролик ниже демонстрирует бытовой вариант работы с кабельным обжимом, применение специального инструмента и пошаговый процесс.

Это видео, пусть не совсем корректное в техническом плане, поможет понять суть процесса более полно.

Процедура обжима медных жил сетевого кабеля может быть изучена теоретически без особого труда. Между тем, даже при наличии теоретических знаний, обязательно требуется практический навык.

По сути этот навык нарабатывается достаточно быстро даже тогда, когда приходится столкнуться с работой впервые. Правда без того, чтобы не испортить пару-тройку пластмассовых вилок, начинающему мастеру не обойтись — придется сначала потренироваться. Таков закон практики.

Оставляйте, пожалуйста, комментарии, размещайте фото и задавайте вопросы в расположенном ниже блоке. Расскажите о том, как вы обжимали витую пару собственными руками. Возможно, вам известны приемы и методы, которые будут полезны посетителям сайта.

схема цветов и порядок распиновки проводов интернет кабеля для обжимки в домашних условиях

Юрий Санаев

Системный администратор. Менеджер по продажам компьютеров и wi-fi оборудования. Опыт работы – 10 лет. Знает о «железе» и софте все и даже больше.

Если пользователь желает создать дома локальную сеть, чтобы иметь общий доступ к файлам со всех устройств, у него могут возникнуть проблемы с обжимом витой пары на 8 жил или 4 жилы.

Чтобы справиться с задачей, разберемся, какие бывают ее виды, какие нужны провода, штекеры и инструменты. Приведем схемы обжима и расскажем, какая из них подходит в конкретной ситуации.

Содержание

Виды
Количество жил
Категория и защитная оболочка
Выбор провода
Инструменты
Кабель
Коннектор
Инструмент для обжимки
Схемы обжима и выбор нужной
8 жил
4 жилы
Порядок при обжимке
Обжим без инструмента
Использование специальных самообжимающихся коннекторов
Проверка
Секреты из практики по монтажу

Виды

Витая пара – это кабель из скрученных проводов из меди или латуни в оплетке. Она создана для передачи сигнала между техникой и подсоединяется через разъемы Ethernet. Может быть с защитой. Последняя выполняется из фольги или проволочной оплетки и бывает общая и попарная. Первая покрывает кабель полностью, вторая – раздельные пары.

Витая пара делится на несколько типов:

Название по ISO/IEC 11801	Общее экранирование	Попарная защита экраном
U/UTP(UTP)	Нет	Нет
U/FTP	Нет	Фольга
F/UTP (FTP)	Фольга	Нет
S/UTP (STP)	Оплетка	Нет
SF/UTP (S/FTP)	Оплетка, фольга	Нет
F/FTP	Фольга	Фольга
S/FTP	Оплетка	Фольга
SF/FTP	Оплетка, фольга	Фольга

Неэкранированный кабель (UTP) не уступит другим по качеству трансляции сигнала, но под воздействием электромагнитных помех связь существенно ухудшается. Его не стоит размещать поблизости от электрической проводки.

В кабеле с индивидуальным экраном (FTP) раздельные пары защищены фольгой, что делает сигнал невосприимчивым к внешним помехам или перекрестным между парами. Может находиться рядом с электропроводкой.

STP (S/UTP)– экранирование происходит за счёт медной оплетки поверх всех пар.

Расшифровка:

U — экран отсутствует;
F — применяется фольга;
S — металлическая оплетка внешнего экрана.

Кабель с общим экраном (F/UTP, S/UTP, SF/UTP) обеспечивает хорошую защиту от наружных электромагнитных воздействий.

Интернет кабель с обоими видами экранов защищает как от внешних воздействий, так и от перекрестных, между парами. Это виды кабеля F/FTP, S/FTP, SF/FTP.

Количество жил

Кабель включает в себя одну жилу (одножильный) или их ряд (многожильный). Первый тип плохо изгибается, но обладает лучшими свойствами, отвечающими за дальность передачи сигнала. Его проще опрессовать, зафиксировать, он практически не гнется. Оптимален для подсоединения интернет-розеток.

Провод с множеством шнуров-жил лучше гнется, но отличается высоким затуханием при трансляции сигнала. Плохо обжимается, потому что есть риск нарушить изоляцию. Трудно помещается в коннектор и применяется там, где требуется гибкость, например, при соединении роутера и ПК или двух компьютеров.

Категория и защитная оболочка

Категория кабеля имеет важное значение при обжиме кабеля для подключения Интернета или настройке локальной сети. Нужно задействовать категорию не ниже CAT 5. Посмотреть номер можно на оболочке. Всего есть 7 категорий:

Категория	Количество пар	Пропускная способность, МГц	Скорость передачи данных, Мбит/с
CAT 1	1	0,1, используется в телефонной связи	—
CAT 2	2	1	4
CAT 3	4	16	10 и 100
CAT 4	4	20	20
CAT 5	4	100	100
CAT 5E	4	125	100 (2 пары), 1 Гбит/с (4 пары)
CAT 6	4	250	От 1 до 10 Гбит/с
CAT 7	4	600	До 10 Гбит/с

Форма, оплетка и цвет витой пары имеют значение. Классический кабель получил серую расцветку. Он сделан из ПВХ, обозначается буквами PVC. Применяется в помещениях, дешев, но боится огня и подвержен воздействию жары или холода.

Из полиэтилена (обозначение – PE) делают кабель для прокладки снаружи помещений. Он не боится температурных перепадов и влаги, часто оснащен несущим тросом для натяжения кабеля между опорами, без опасения нарушить целостность жил.

Оранжевый или ярко-красный сообщает, что кабель не горит. Он изготовлен из малодымного безгалогенного компаунда (маркировка – LSZH). Используется в помещениях, где высокие требования к пожарной безопасности. Такой кабель дороже, чем стандартный PVC, но более долговечен и безопасен.

По форме провод бывает круглым или плоским. На технические характеристики это не влияет.

Витая пара состоит из 2 или 4 пар (4 или 8 проводов соответственно). Если скорость Интернета до 100 Мбит/сек, достаточно 2 пар. Если же скорость от 100 Мбит/сек до 1 Гбит/сек, то задействуют все 8 контактов.

Выбор провода

При выборе витой пары для домашней сети или подключения к Интернету рекомендуется использовать кабель категории CAT5E. Подойдут CAT6 и CAT7, но без особой потребности платить за них не требуется.

При планировании локальной сети рекомендуется сразу же закладывать кабель с четырьмя парами жил. Двух пар хватит при скорости до 100 Мбит/сек, но если в дальнейшем скорость будет увеличена, потребуется протягивать провод заново.

Для интернет-розеток подходит одножильный кабель, для соединения ПК, роутеров и ПК – многожильный.

Если кабель размещен вдали от электропровода, то подойдет тип UTP. Иначе нужно посмотреть на типы витой пары с экраном, защищающим от внешних помех.

Инструменты

Чтобы обжать интернет-кабель в домашних условиях, нужны не только провод и коннекторы, но и специфический инструмент.

Кабель

От правильного выбора кабеля зависит стабильность передачи сигнала. Нужно подбирать витую пару категории CAT 5E и выше, желательно – с четырьмя парами. Более долговечным и надежным будет провод в несгораемой оплетке. Плоский или круглый, значения не имеет.

Нужно учесть, где будет расположен провод. Если он не убирается в кабель-каналы и просто протянут по помещению – подойдет тип UTP, иначе нужно рассмотреть более дорогие типы провода с общим экраном или защитой пар.

Если нужно соединить кабелем два ПК или роутер и ПК, то выбирается многожильный провод, но для удобства обжима лучше использовать одножильный. Для розеток – с одной жилой.

Коннектор

Кроме провода, нужно подготовить коммутирующий элемент, он же коннектор или Ethernet-вилка. Часто обозначается как RJ-45.

Многие коннекторы имеют похожее устройство. Их корпус выполнен из прозрачного пластика для визуального контроля за процессом обжима. Сверху есть защелка, позволяющая зафиксировать штекер после установки в порт. Сзади разъем для ввода кабеля, чуть выше, на корпусе – фиксирующая планка, обеспечивающая надежное соединение.

Внутри коннектор состоит из восьми каналов, по диаметру жил. Они идут до торцевой стенки штекера, где находятся 8 раздельных контактов. Изначально они подняты вверх и не препятствуют вводу кабеля через каналы до соприкосновения с торцевой стенкой. На каждом снизу заостренные выступы.

При обжиме контакты опускаются вниз, прокалывают изоляцию и устанавливают соединение с жилами. Они утапливаются вровень с поверхностью разъема и образуют контактные площадки для подключения к порту роутера, ПК или иного устройства.

Некоторые коннекторы имеют вспомогательные вставки, облегчающие правильное заведение жил на свои позиции под контакты.

При покупке коннекторов стоит купить и защитный колпачок. Он стоит дешево, но защитит LAN-кабель от перегиба, защелку – от поломки, а порт и штекер – от попадания пыли.

Инструмент для обжимки

Для обжима витой пары применяется инструмент:

Кримпер. Это клещи для опрессовки. Чтобы обжать коннектор, в них помещают край проводов, затем устанавливают разъем в гнездо на инструменте и сжимают рукоятки до щелчка. Клещи нужны большие (легкие клещи быстро ломаются), но удобные и нетяжелые, чтобы не уставала рука. Половинки кримпера должны быть ровные по отношению друг к другу, иначе штекер сломается в процессе обжима провода.
Стриппер. Инструмент для обрезания кабеля, снятия изоляции или иных действий с нею. Гораздо удобнее, чем простой канцелярский нож.
Тестер или мультиметр для диагностики обжима.

Для обжима необязательно использовать профессиональный инструмент, особенно если прокладка провода будет выполнена разово. Но с ним выполнить задачу будет легче, а результат будет выше.

Схемы обжима и выбор нужной

Известны две схемы подключения витой пары (распиновки): прямая (568B) и перекрестная (568A).

Прямая (Straigt) распиновка витой пары соединяет различные устройства. Это схема «роутер-компьютер», «маршрутизатор-телевизор» и т.д. Особенность прямого обжима – идентичное расположение жил в контактах обоих коннекторов.

Перекрестное подключение или кроссовер (Cross – Over) требуется, когда нужно связать однотипную технику. Это схема «роутер – роутер», схема «компьютер – компьютер» и т.д. Особенность в том, что на первом конце кабеля задействован прямой тип, а на втором жилы перекрещиваются.

Вторая схема обжима витой пары на 8 и 4 жилы практически вышла из обращения. Большая часть современной техники автоматически распознает вариант подключения и выбирает подходящий способ коммутации. Скоро обжимать интернет-кабель можно будет только первым способом.

8 жил

Порядок проводов при прямой обжимке сетевого кабеля выглядит так:

бело-оранжевый;
оранжевый;
бело-зеленый;
синий;
бело-синий;
зеленый;
бело-коричневый;
коричневый.

Для перекрестного обжима провода используется схема:

бело-оранжевый – бело-зеленый;
оранжевый – зеленый;
бело-зеленый – бело-оранжевый;
синий – синий;
бело-синий – бело-синий;
зеленый – оранжевый;
бело-коричневый – бело-коричневый;
коричневый – коричневый.

Разница в том, что часть пар здесь перекрещены.

4 жилы

Четырехжильное подключение характерно для прямой схемы обжимки витой пары на 4 жилы. Оно позволяет передавать информацию со скоростью до 100 Мбит/сек. Коннектор остается прежним, с восемью каналами, но для уменьшения стоимости сети задействован провод с четырьмя контактами.

Порядок цветов для прямого обжима:

бело-оранжевый;
оранжевый;
бело-зеленый;
пусто;
пусто;
зеленый;
пусто;
пусто.

Перекрестная распиновка Ethernet-кабеля или кроссовер с четырехжильным проводом:

бело-оранжевый — бело-зеленый;
оранжевый — зеленый;
бело-зеленый — бело-оранжевый;
пусто;
пусто;
зеленый — оранжевый;
пусто;
пусто..

Порядок при обжимке

Порядок обжима витой пары на 8 проводов RJ-45:

Отмерить требуемую длину провода.
Сделать кабель ровным, откусив по несколько миллиметров с каждого края.
Бережно надрезать, отступив 1,5 – 2 см от каждого края, чтобы снять изоляцию.
Несколько раз согнуть кабель в различные стороны от надреза.
Отделить изоляцию, отделившуюся при сгибании, с кабеля.
Удалить экранирование, расправить жилы, откусить провода до одной длины.
Разложить жилы, руководствуясь одним из видов обжима.
Подключить к коннектору витую пару, расположив жилы в верном порядке в каналы вплотную к бортику разъема.
Вставить штекер в разъем на обжимнике.
Придерживая провод, сжать ручки инструмента, чтобы обжать сетевой кабель, до щелчка.

После монтажа нужно проверить, качественно ли сделана обжимка.

Обжим без инструмента

Если обжимника нет, придется задействовать имеющиеся инструменты, например, отвертку. Оплетка снимается простым острым ножом. Нужно действовать бережно, чтобы не испортить целостность изоляции жил. До подходящей длины контакты подрезаются бокорезами.

Чтобы правильно обжать витую пару, провод помещают в разъем и зажимают планкой, чтобы не вырвать по неосторожности. Далее надо уложить разъем на плоскую поверхность и шлицевой отверткой поочередно вдавить контакты, чтобы они продавили изоляцию и врезались в жилы. Теперь стоит удостовериться, что все контакты вдавлены полностью и находятся на одинаковом уровне.

Использование специальных самообжимающихся коннекторов

Существуют самообжимающиеся коннекторы, не требующие для обжима витой пары из 8 жил других инструментов, кроме используемых для удаления оплетки и изоляции.

Принцип обжима с помощью таких конструкций прост. Нужно открыть коннектор и сверху завести в пазы жилы (разъемы раскрашены в разные цвета, поэтому ошибиться с правильным расположением невозможно). Затем закрыть половинки. Провода будут надвинуты на ножи контактов. Теперь коннектором можно пользоваться.

Проверка

После соединения устройства с другими устройствами или подключения к локальной сети нужно проверить, как работает созданная линия. Простейший способ – подключить коннектор Ethernet к ПК и убедиться, что все функционирует.

Профессионалы пользуются кабельными тестерами или LAN-тестерами. Они включают два блока и позволяют выполнить диагностику кабеля, разведенного по различным помещениям. Оба блока имеют порты для установки коннекторов. После подсоединения прибор запускается и проверяет каждую жилу, о чем сообщают светодиоды с порядковыми номерами. Если есть обрыв, то видно, где находится повреждение или выполнен некачественный обжим.

В домашних условиях вместо тестера используется мультиметр. Его ставят на прозвон или на маленькое сопротивление (200 Ом). После этого диагностируют каждый провод одной расцветки на двух размещенных рядом коннекторах. Нужны тонкие щупы, чтобы точно прикасаться к контактам. Для этого их нужно подточить или поставить проволочные наконечники.

Проверить мультиметром кабель со штекерами в различных помещениях тоже легко. В портах соединяемых устройств есть индукционная катушка, соединяющая жилы одной пары, поэтому между ними есть проводимость. Нужно в порт одного из выключенных устройств вставить коннектор, а на втором разъеме продиагностировать проводимость. Для частных линий (до 100 Мбит/сек) требуется прозвонить только две пары.

Сопротивление у пар, как правило, схожее. Если разница большая или значение очень высокое, если линию не получается прозвонить, это сообщает о неправильно выполненном обжиме проводов.

Секреты из практики по монтажу

Несколько советов по разводке кабеля для интернета и обжимке витой пары:

Расправлять жилы и размещать удобнее всего карандашом или ручкой. Провода разглаживаются и размещаются тесно друг к другу, что и требуется для их установки внутрь коннектора.
В коннектор должна входить и быть зажата изоляция кабеля. Она позволит избежать возможного обрыва разъема.
После обжима коннектора нужно удостовериться, что провода сидят в разъеме плотно, до упора. Это позволит избежать плохого контакта.

Если есть возможность, лучше приобрести кримпер или попросить у кого-нибудь. Им удобнее пользоваться, чем обычным ножом, к тому же он не нарушит изоляцию жил.

Обжим витой пары можно выполнить своими силами, если знать порядок действий и понимать, что для этого требуются. Важно все сделать качественно, иначе некачественное соединение станет причиной плохого сигнала и регулярных обрывов связи.

предназначение четырёхжильного кабеля и способы обжима, необходимые инструменты и советы

При создании мегабитных ЛВС используется кабель витая пара 4 жилы. Пропускной способности и количества проводов такого типа кабеля достаточно для патч-кордов сетей на 10 или 100 Мегабит. Работа с кабелем при монтаже сети, кроме прокладывания, включает в себя обжимку витой пары. Кроме необходимых инструментов при обжиме, от специалиста требуется точность и аккуратность.

Схема обжима витой пары
Необходимые инструменты
Процесс обжатия кабеля

Схема обжима витой пары

Создание кабельных ЛВС регламентируется стандартом EIA/TIA-568.

Существует два способа обжима витой пары 4 жилы — прямой и перекрёстный (кроссовый).

Если кабель будет соединять между собой системный блок стационарного компьютера и маршрутизатор (свитч), то применяется прямая опрессовка — проводники располагаются в одинаковом порядке с обеих концов кабеля.

При соединении двух маршрутизаторов либо компьютеров применяется кроссовая опрессовка, при которой проводники на противоположных концах кабеля переставляются местами попарно — однотонные и полосатые. При опрессовке используются 1, 2, 3 и 6 жилы. Какой цвет присоединять к номеру контакта, неважно, главное — соблюдать порядок при кроссовом или прямом обжиме.

Необходимые инструменты

Для выполнения операции опрессовки 4 жильного кабеля будут нужны такие инструменты и детали:

Непосредственно сама витая пара 4 жилы, обжим которой будет выполняться;
Два коннектора RJ-45;
Специальные щипцы (кримпер), имеющие гнездо «8Р»;
Нож для удаления изоляции (стриппер) или любой другой подходящий инструмент для резки.

Для контроля качества и правильности опрессовки стоит приобрести тестер, который позволит определить, не перепутаны ли жилы при опрессовке коннектора и надёжность обжима.

Процесс обжатия кабеля

Когда все необходимые материалы и инструменты подготовлены, можно приступать непосредственно к опрессовке витой пары, имеющей 4 жилы:

Сначала выполняется отделение от бухты куска кабеля необходимой длины. При этом сам срез необязательно делать идеально ровным. Подгонкой торцов жил занимаются непосредственно перед вставкой жил в коннекторы.
После получения отрезка кабеля требуемой длины зачищаются от изоляции окончания жил. Стриппером или подходящими инструментами, предназначенными для резки, выполняется надрез по кругу внешней изоляции кабеля на расстоянии 4−5 сантиметров от края. Операцию проводят аккуратно, чтобы избежать повреждения внутренних жилок.
Далее, расплетаются скрутки, и жилы располагают в ряд, соблюдая тот порядок, который необходим для вставки в коннектор. Крайний проводок (6 жилу) слегка отделяют от остальных.
На расстоянии 12−14 миллиметров от надреза внешней изолирующей оболочки выполняется подрезка внутренних проводков. При этом следят, чтобы срез был строго перпендикулярным к оси провода.

Выполняется вставка подготовленных проводков в сам коннектор. При этом первые три проводка подходят к трём первым контактам коннектора, а четвёртый — к шестому. При вставке проводков внутрь нужно добиться того, чтобы их торцы упёрлись в переднюю стенку коннектора.
Щипцами для обжима (гнездо «8Р») зажимается коннектор и сдавливается до щелчка, после чего патч-корд освобождается. А непосредственно само соединение проверяется на прочность. Руками оттягивают в противоположные стороны коннектор и кабель. Если обжим выполнен удачно, то даже большое усилие не в состоянии повредить соединение.
Последний этап — тест патч-корда. После опрессовки двух концов витой пары коннекторы вставляются в гнёзда тестера. При его включении замигают светодиоды напротив меток соответствующих контактов. Зелёный цвет свечения будет свидетельствовать о нормальном состоянии контактов и целостности провода, а свечение красного цвета — о перекресте или коротком замыкании. Отсутствие светового сигнала — провод не подключён к соответствующему контакту или нарушена его целостность внутри кабеля.

В случае обжима витой пары 4 жилы индикация должна соответствовать 1, 2, 3 и 6 каналам тестера

. Отсутствие световой реакции на другие контакты — нормальное явление, так как коннектировка производилась только на вышеуказанные контакты.

При отсутствии кримпера можно обойтись отвёрткой для соединения жил с коннектором. Подготовительный этап в этом случае тот же, что и с кримпером. Нужно аккуратно удалить внешнюю изоляцию с кабеля, разделить жилы и произвести обрезку торцов строго под углом 90 градусов к оси кабеля. После этого вводят жилки в коннектор по соответствующим канавкам, а прижим каждого проводка осуществляют с помощью отвёртки. Такая коннекция будет работать, но по качеству обжима, естественно, уступит кримперному.

Обжать витую пару 4 жилы может практически каждый пользователь без вызова мастера. Нужно только соблюсти правильность порядка действий и подключения проводков к контактам в зависимости от предназначения патч-корда. При коннекции компьютер-свич — прямая опрессовка, а при соединении одноимённых устройств (комп-комп либо свитч-свитч) — кроссовая.

Как обжать 4 жильный кабель для интернета

Главная » Статьи » Как обжать 4 жильный кабель для интернета

Обжим кабеля витая пара, 4 жилы

В этой статье расскажу, как обжимать кабель витая пара, 4 жилы. Вообще, когда речь идет о кабеле витая пара, то подразумевается в большинстве случаев восьмижильная витая пара, если у вас такой кабель, читайте статью по ссылке: как обжимать кабель витая пара 8 жил .

Сетевой 4-х жильный кабель витая пара, стал популярен в период массового распространения проводного интернета в стране. Все дело в том, что по сравнению с 8-ми жильным кабелем он стоит раза в 2 дешевле. Поэтому провайдеры в целях экономии денег, любят применять его при подключении проводного интернета. Есть еще одна особенность при 4-х жильном исполнении кабеля, это ограничение по скорости передачи данных до 100 Мбит/с. Если у вас сетевой адаптер в компьютере или ноутбуке 100 мегабитный, то построение сети или изготовление патч-корда с помощью 4-х жильного кабеля экономически оправдано, если планируете применять в дальнейшем гигабитное оборудование, остановитесь на выборе восьмижильного кабеля.

Инструмент для обжатия витой пары 4 жилы

Как и в случае с восьмижильным кабелем. это тот же коннектор RJ-45, обжимные клещи и сам провод нужной длинны естественно.

Схемы обжима витой пары, 4 жилы

Здесь важно знать, что бывают различные варианты цветовой маркировки проводников в самом кабеле витая пара. Ниже на рисунке, приведена схема распиновки, разводки, для обжима 4-х жильного кабеля витой пары (несколько вариантов).

Если у вас такой вариант расцветки проводников. то распиновка будет следующая:

В другом варианте, вместо бело-зеленого и зеленого используется бело-синий и синий соответственно.

Распиновка витой пары будет такой:

На рисунке ниже, перечислены, пожалуй, все встречающиеся цветовые схемы 2-х парной витой пары. Главное запомнить номера задействованных контактов: 1 ,2 ,3 и 6

Используйте нижеследующую схему, для изготовления кроссовер (crossover) кабеля, при соединении двух компьютеров напрямую.

Ну, вот и все, что касается теоретической части обжатия 4-х жильной (2-х парной) витой пары. Практические советы (как обжимать) были даны ранее в статье — как обжать витую пару. читайте, смотрите их там. В качестве завершения статьи предлагаю посмотреть , где я показываю, как обжать витую пару из четырех жильного провода.

Спасибо, повторил по — получилось. Первый раз ошибся, решив, что самое крайнее положение и есть 6 контакт, а это 8 на самом деле. Пришлось обрезать и делать заново — будьте внимательны!

Здравствуйте.Пробовал по вашей инструкции, все бесполезно к комппу подключаешь или роутеру,ноль не работает лампочки сетевые даже не загораються.Что может быть?подскажите пожалуйста

Благодарю! Если бы не видос, я бы сложил руки) На 3 раз удалось. Не было зажимных клещей и поэтому удалось отверткой и щипцами) Еще раз спасибо

спасибо четко ясно благодарю

Ошибка в монтаже, нужно прозвонить кабель и от этого плясать дальше.

http://radiolubitel.net

legkoe-delo.ru

Правильный обжим витой пары на 4 жилы

Обжимка витой пары 4 жилы – это одно из основных действий при прокладке кабельных линий. Справедливости ради стоит сказать, что чаще обжимается витая пара на 8 жил, но и двухпарные кабели (то есть, 4 жилы) также занимают солидную часть работ прокладчиков сетей.

Многие провайдеры выбирают именно обжим 4-х жильной витой пары по одной простой причине – в сравнении с восьмижильной витой парой это намного экономнее и дешевле. А в большинстве случаев возможностей двухпарного кабеля вполне достаточно для передачи данных.

Обжим четырехжильной витой пары абсолютно оправдан, если работы проводятся в сети со скоростью передачи данных в пределах 100 Мбит/с. Если же предусматривается более высокая скорость, то необходимо использовать кабель , где есть четыре витые пары.

Перед тем, как обжать витую пару на 4 жилы, необходимо подготовить инструмент и аксессуары. Понадобятся обычные обжимные клещи (кримпер), коннектор RJ 45 и, собственно, кабель.

Теперь настала очередь уточнить, какая будет выбрана схема обжима. Она зависит от расцветки жил кабеля. Так, если проводы маркированы белым, зеленым и оранжевым цветами, то распиновка витой пары должна осуществляться в следующей последовательности: 1 пин – бело-оранжевая жила, 2 пин – оранжевая, 3 пин – бело-зеленая и 6 пин – зеленая. Если же вместо зеленого цвета используется синий, то последовательность сохраняется та же с соответствующими заменами. Учитывая многообразие вариантов цветовых маркировок жил витой пары, схема обжима витой пары может меняться, поэтому ее стоит уточнять индивидуально.

Подготовившись и ознакомившись с теоретической частью, можно начинать непосредственно обжим витой пары на 4 провода. Прежде всего, с помощью кримпера или бокореза необходимо обрезать конец кабеля, чтобы все жилы стали одной длины. После этого снимается внешняя изоляция кабеля примерно на 12-15 миллиметров. Для этого используется тот же кримпер или канцелярский нож (во втором случае необходимо быть крайне осторожным, чтобы не повредить проводники). Теперь перед вами четыре проводника, завитые в две пары. Их нужно раскрутить и выпрямить. Чтобы правильно выполнить обжим, схема распределения жил должна быть точно соблюдена. Если проводники получились слишком длинные, их стоит обрезать – это понадобится также для того, чтобы они были одной длины.

Теперь возьмите коннектор и расположите его защелкой вниз. Сожмите проводники между пальцами согласно схеме обжима, чтобы три жилы попадали примерно в первые три пина, а четвертый – в шестой пин коннектора. Начинайте вставлять зажатые проводники в коннектор одновременно. Внимательно следите, чтобы каждая жила попала в нужный пин. Когда все проводники упрутся в стенку, можно обжать кабель. Вставьте коннектор с жилами в гнездо кримпера и сожмите его ручки. Если обжатие четырех проводов выполнено верно, то из кримпера вы извлечете готовый к эксплуатации коннектор.

Завершающий шаг – проверка работы кабеля. Подключите его к оборудованию или используйте специальный тестер. Если результат положительный, то обжимка витой пары выполнена успешно.

e-server.com.ua

Обжим витой пары: пошаговые инструкции и схемы цветов на 4 и 8 жил

Несмотря на кажущуюся простоту вопроса и наличия в сети необходимой информации, с обжимом витой пары могут возникнуть сложности, особенно у тех, чья профессиональная деятельность не связана с инсталляцией локальных сетей. В этой подборке мы постарались собрать всю информацию, максимально раскрывающую данную тему, начиная от необходимого инструмента и заканчивая различными схемами обжима.

Что понадобится для обжимки?

Для заделки витой пары профессионалы рекомендуют использовать следующие инструменты:

При выборе кримпера следует обращать внимание на следующие моменты:

Инструмент должен быть достаточно массивным. Легкие клещи, как правило, не обладают достаточной прочностью и быстро выходят из строя. С другой стороны, тяжелый инструмент будет вызывать быструю усталость.

Половинки пресса клещей не должны быть искривлены (смещены) относительно друг друга. Малейшее смещение приводит к поломке коннектора при обжиме.
Эргономичность, инструмент должен быть удобен.

Преимущество данного инструмента заключается в том, что при снятии внешней изоляции не повреждается покрытие проводов. Обратим внимание, что стриппером не допускается разделка FTP кабеля (имеющего фольгированный экран, то есть, экранированного).

Тестер для витой пары. При помощи данного устройства можно выявить как проблему с кабелем (обрыв, замыкание) так и неправильное обжатие. Существуют приборы с расширенной функциональностью, они позволяют измерять скорость в сегменте ЛВС, уровень затухания и т.д.
Кабельный тестер

Как правило, простые модели с минимальным набором функций состоят из двух блоков: основного и удаленного, принятое обозначение на английском master и remote, соответственно. На каждом блоке установлены светодиоды, пронумерованные от 1 до 8 и заземляющий провод G.

Тестирование производится следующим образом:

К основному и удаленному модулю подключается тестируемый кабель.
Если проводник цел, соответствующий индикатор зажигается зеленым, при обрыве светодиоды не зажигаются, в том случае, когда перепутаны пары или имеет место КЗ, отображается красный цвет. Некоторые устройства помимо световой индикации могут подавать и тональные сигналы.
Инструмент для кросс обжима, используется при подключении розеток, патч-панелей и т. д. Для обжимки кабеля он не используется, мы его привели потому, что он входит в стандартные наборы для разделки витой пары.

Универсальный кроссовый инструмент.

Собственно, для обжима будет достаточно универсальных клещей, но снятие изоляции более удобно выполнять стриппером, а для тестирования правильности разводки использовать тестер.

В сети интернет можно встретить описание, как выполнять обжимку коннекторов при помощи плоской отвертки. Это действительно возможно в качестве крайней меры, когда кримпера нет под рукой. Качество такого соединения будет ненадежным, поэтому при первой возможности необходимо пережать кабель, используя клещи.

Последовательность обжима 8 жильной витой пары + схема

Существует два стандарта обжима 8-ми жильной витой пары: Т568А и Т568В. Ниже представлена принятая распиновка для этих стандартов.

Стандарты: А)Т568А В)Т568В

Теперь перейдем к процессу обжимки кабеля UTP. Алгоритм последовательности действий следующий:

Необходимо подготовить конец кабеля для обжима. Для отформовки необходимо снять слой внешней изоляции, примерно 25,0-30,0 мм. Сделать это можно при помощи стриппера или универсальным кримпером. Кабель укладывается в соответствующую площадку, оборудованную ножом, и после сжатия рукояток осуществляется круговое движение инструментом для обрезки внешней изоляции.
Снятие изоляции при помощи стриппера
Расправляем провода, в соответствии с выбранной схемой, и отрезаем лишнее.
Производите обрезку
Вставляем провода в коннектор. Каждый из проводков должен доходить до конца канала. При этом фиксирующий «язык» должен прижимать кабель в изоляции. Правильный и неправильный обжима показан ниже.
Рис. 8. А – правильный обжим, В – неправильный
Коннектор со вставленными проводами устанавливаем в соответствующее гнедо кримпера и сжимаем рукояти инструмента до характерного треска.
Обжатие коннектора кримпером

Обжим отверткой

Кратко расскажем об этом способе, хотя использовать его мы не рекомендуем, но, если нет инструмента, то такой вариант может быть единственной альтернативой. Если взять за основу выше описанную инструкцию, то она будет изменена только в четвертом пункте. Плоской отверткой мы прижимаем ножи в коннекторе (8 штук).

Отвертка в качестве обжимного инструмента

После чего зажимаем пластиковый язык, фиксирующий кабель. Рекомендуем приготовить для этого процесса несколько коннекторов, как показывает практика, не имея опыта сломать разъем в процессе «варварского» обжатия элементарно.

Витая пара на 4 жилы: правила обжима + схема

Витая пара из 8-ми жил используется для гигабитной сети, если планируется ЛВС на 100 мбит, то будет достаточно 4-е жилы. В коннекторе в таких случаях задействуются контакты «1», «2», «3», «6». Ниже продемонстрированы три возможных варианта распиновки 4-х жильной витой пары.

Варианты распиновки двухпарного кабеля

Обжим и разделка производится по тому же принципу, что и для 4-х парного кабеля.

Прямой и перекрестный обжим

Теперь перейдем к вариантам обжима. Они бывают двух видов:

Прямой, то есть, оба конца витой пары обжимаются по одному стандарту.
Перекрестный, в данном случае один из концов обжимается по стандарту Т568А, второй – Т568В.

Рисунок 12. Прямое (А) и перекрестное (В) подключение

Такая специфика связана со схемой подключения. Собственно существует три варианта:

Роутер-роутер. В этом случае кроссовая линия соединяет два роутера или хаба.
PC-PC. Здесь все понятно, сетевой кабель используется для прямого соединения двух персональных компьютеров.
Роутер-PC. То есть, персональный компьютер подключен к сетевому узлу.

Давайте кратко рассмотрим перечисленные схемы подключения.

Обжим витой пары по схеме роутер-роутер

При таком варианте подключения положено использовать прямую схему (см. А на рис.12). Но, при использовании в топологии сети интеллектуальных узлов, данное ограничение соблюдать не обязательно. То есть, допускается прямая и перекрестная схема соединения, поскольку роутер способен опознать ее тип. Но, правильным считается придерживаться выбранного стандарта для той или иной ЛВС.

Обжим витой пары по схеме компьютер-компьютер

Совсем иная ситуация возникает, при соединении ПК между собой. В этом случае может работать только перекрестная схема — кроссовер. Данный тип подключения был продемонстрирован на рисунке 12 (В).

Обжим витой пары по схеме роутер-компьютер

Данный тип соединения принято выполнять по прямой схеме. Для интеллектуальных коммутаторов (свичей) данное условие не обязательно, но тем не менее, «хорошим тоном» считается придерживаться данного условия.

Подведем итоги

В данной подборке мы собрали всю необходимую информацию, благодаря которой, не составит труда своими руками, используя необходимые инструменты выполнить обжим витой пары под ту или иную схему соединения. Главное придерживаться основных правил, не будет лишним повторить их еще раз:

Обжимка должна производиться с соблюдением цветовой схемы.
Важно соблюдать правила разделки кабеля. Напомним, провода должны упираться в упор каналов. Зажим должен фиксировать кабель без снятой изоляции (см. В рис. 8).
Порядок обжима допускает прямой и обратный способ, но недопустимо производить соединение четырехжильной и двужильной схемы соединения.
Не смотря на то, что интеллектуальные хабы позволяют комбинировать прямой и перекрестный способ соединения, рекомендуется придерживаться одного типа стандарта.
Проверка кабеля тестером позволяет оперативно обнаружить проблему.
Качественный инструмент гарантирует соответствующий результат. Можно приобрести и китайские щипцы, но в этом случае качество обжима и срок службы инструмента будет на совести производителя.

www.asutpp.ru

Обжим кабеля витая пара 4 жилы

Как обжимать кабель витая пара 4 жилы? Обжатие 4х жильного кабеля UTP происходит аналогично обжатию кабеля с 8 жилами с разницей только в количестве проводников, используемых для передачи информации. Максимальная скорость передачи на 4х жильном сетевом кабеле равняется 100 Мбит/c (в современных компьютерах и ноутбуках сетевые адаптеры поддерживают именно такую скорость соединения). Так что если вы не планируете использовать гигабитное оборудование, то с точки зрения экономии, выгоднее использовать 2х парный UTP. Как и для обжатия 8 жильного кабеля нам понадобится следующее: 1. Обжимной инструмент (обжимные клещи или кримпер). 2. Разъем RJ45 (8P8C).

3. И, собственно, сам кабель UTP cat5e. Схемы обжима витой пары 4 жилы Для обжима 4 жильного провода необходимо использовать первый,второй ,третий и шестой канал разъема RJ45. Первую пару жил вставляем в 1 и 2 канал, вторую пару – в 3 и 6. И так с обоих сторон кабеля. Снимаем пару сантиметров изоляции с кабеля. Расплетаем и выпрямляем жилы.Cоставляем по цветам: бело-оранжевый, оранжевый, бело-зеленый, зеленый. Не пугайтесь если в вашем кабеле используются пары другой расцветки. Главное правильно попасть первой парой( бело-оранжевый, оранжевый) в 1 и 2 канал, а второй(бело-зеленый, зеленый) – в 3 и 6 канал разъёма. Коннектор RJ45 необходимо держать пластиковым фиксатором вниз.На другом конце провода проделать точно такую же операцию. И все готово.

giganet.by

Смотрите также

Кабель ввг 5х25 технические характеристики
Кабель для ленты светодиодной
Авббшв 4х240 вес кабеля
Первый трансатлантический телефонный кабель
Ножницы секторные для резки кабеля
Прокладка кабеля на даче по воздуху
Кабель для пожарной сигнализации негорючий
Типы оптических кабелей
Труба гофрированная металлическая для кабеля
Маркировка кабеля расшифровка таблица
Аукс кабель для магнитолы

Обжим витой пары 8 и 4 жилы: схемы обжимки и пошаговая инструкция

Виды

Витая пара делится на несколько типов:

Название по ISO/IEC 11801	Общее экранирование	Попарная защита экраном
U/UTP(UTP)	Нет	Нет
U/FTP	Нет	Фольга
F/UTP (FTP)	Фольга	Нет
S/UTP (STP)	Оплетка	Нет
SF/UTP (S/FTP)	Оплетка, фольга	Нет
F/FTP	Фольга	Фольга
S/FTP	Оплетка	Фольга
SF/FTP	Оплетка, фольга	Фольга

STP (S/UTP)– экранирование происходит за счёт медной оплетки поверх всех пар.
Расшифровка:

U – экран отсутствует;
F – применяется фольга;
S – металлическая оплетка внешнего экрана.

Кабель с общим экраном (F/UTP, S/UTP, SF/UTP) обеспечивает хорошую защиту от наружных электромагнитных воздействий.

Количество жил

Категория и защитная оболочка

Категория	Количество пар	Пропускная способность, МГц	Скорость передачи данных, Мбит/с
CAT 1	1	0,1, используется в телефонной связи	–
CAT 2	2	1	4
CAT 3	4	16	10 и 100
CAT 4	4	20	20
CAT 5	4	100	100
CAT 5E	4	125	100 (2 пары), 1 Гбит/с (4 пары)
CAT 6	4	250	От 1 до 10 Гбит/с
CAT 7	4	600	До 10 Гбит/с

По форме провод бывает круглым или плоским. На технические характеристики это не влияет.

Витая пара состоит из 2 или 4 пар (4 или 8 проводов соответственно). Если скорость Интернета до 100 Мбит/сек, достаточно 2 пар. Если же скорость от 100 Мбит/сек до 1 Гбит/сек, то задействуют все 8 контактов.

Выбор провода

Для интернет-розеток подходит одножильный кабель, для соединения ПК, роутеров и ПК – многожильный.

Инструменты

Кабель

Коннектор

При покупке коннекторов стоит купить и защитный колпачок. Он стоит дешево, но защитит LAN-кабель от перегиба, защелку – от поломки, а порт и штекер – от попадания пыли.

Инструмент для обжимки

Для обжима витой пары применяется инструмент:

Кримпер. Это клещи для опрессовки. Чтобы обжать коннектор, в них помещают край проводов, затем устанавливают разъем в гнездо на инструменте и сжимают рукоятки до щелчка. Клещи нужны большие (легкие клещи быстро ломаются), но удобные и нетяжелые, чтобы не уставала рука. Половинки кримпера должны быть ровные по отношению друг к другу, иначе штекер сломается в процессе обжима провода.
Стриппер. Инструмент для обрезания кабеля, снятия изоляции или иных действий с нею. Гораздо удобнее, чем простой канцелярский нож.
Тестер или мультиметр для диагностики обжима.

Схемы обжима и выбор нужной

Известны две схемы подключения витой пары (распиновки): прямая (568B) и перекрестная (568A).

Прямая (Straigt) распиновка витой пары соединяет различные устройства. Это схема «роутер-компьютер», «маршрутизатор-телевизор» и т. д. Особенность прямого обжима – идентичное расположение жил в контактах обоих коннекторов.

Вторая схема обжима витой пары на 8 и 4 жилы практически вышла из обращения. Большая часть современной техники автоматически распознает вариант подключения и выбирает подходящий способ коммутации. Скоро обжимать интернет-кабель можно будет только первым способом.

8 жил

Порядок проводов при прямой обжимке сетевого кабеля выглядит так:

бело-оранжевый;
оранжевый;
бело-зеленый;
синий;
бело-синий;
зеленый;
бело-коричневый;
коричневый.

Для перекрестного обжима провода используется схема:

бело-оранжевый – бело-зеленый;
оранжевый – зеленый;
бело-зеленый – бело-оранжевый;
синий – синий;
бело-синий – бело-синий;
зеленый – оранжевый;
бело-коричневый – бело-коричневый;
коричневый – коричневый.

Разница в том, что часть пар здесь перекрещены.

4 жилы

Порядок цветов для прямого обжима:

бело-оранжевый;
оранжевый;
бело-зеленый;
пусто;
пусто;
зеленый;
пусто;
пусто.

Перекрестная распиновка Ethernet-кабеля или кроссовер с четырехжильным проводом:

бело-оранжевый – бело-зеленый;
оранжевый – зеленый;
бело-зеленый – бело-оранжевый;
пусто;
пусто;
зеленый – оранжевый;
пусто;
пусто..

Порядок при обжимке

Порядок обжима витой пары на 8 проводов RJ-45:

Отмерить требуемую длину провода.
Сделать кабель ровным, откусив по несколько миллиметров с каждого края.
Бережно надрезать, отступив 1,5 – 2 см от каждого края, чтобы снять изоляцию.
Несколько раз согнуть кабель в различные стороны от надреза.
Отделить изоляцию, отделившуюся при сгибании, с кабеля.
Удалить экранирование, расправить жилы, откусить провода до одной длины.
Разложить жилы, руководствуясь одним из видов обжима.
Подключить к коннектору витую пару, расположив жилы в верном порядке в каналы вплотную к бортику разъема.
Вставить штекер в разъем на обжимнике.
Придерживая провод, сжать ручки инструмента, чтобы обжать сетевой кабель, до щелчка.

После монтажа нужно проверить, качественно ли сделана обжимка.

Обжим без инструмента

Использование специальных самообжимающихся коннекторов

Проверка

Профессионалы пользуются кабельными тестерами или LAN-тестерами. Они включают два блока и позволяют выполнить диагностику кабеля, разведенного по различным помещениям.

Оба блока имеют порты для установки коннекторов. После подсоединения прибор запускается и проверяет каждую жилу, о чем сообщают светодиоды с порядковыми номерами.

Если есть обрыв, то видно, где находится повреждение или выполнен некачественный обжим.

Проверить мультиметром кабель со штекерами в различных помещениях тоже легко.

В портах соединяемых устройств есть индукционная катушка, соединяющая жилы одной пары, поэтому между ними есть проводимость.

Нужно в порт одного из выключенных устройств вставить коннектор, а на втором разъеме продиагностировать проводимость. Для частных линий (до 100 Мбит/сек) требуется прозвонить только две пары.

Секреты из практики по монтажу

Несколько советов по разводке кабеля для интернета и обжимке витой пары:

Расправлять жилы и размещать удобнее всего карандашом или ручкой. Провода разглаживаются и размещаются тесно друг к другу, что и требуется для их установки внутрь коннектора.
В коннектор должна входить и быть зажата изоляция кабеля. Она позволит избежать возможного обрыва разъема.
После обжима коннектора нужно удостовериться, что провода сидят в разъеме плотно, до упора. Это позволит избежать плохого контакта.

Если есть возможность, лучше приобрести кримпер или попросить у кого-нибудь. Им удобнее пользоваться, чем обычным ножом, к тому же он не нарушит изоляцию жил.

Как обжать интернет-кабель на 4 жилы: сделай это правильно! Витая пара: категории, обжим, советы по работе

Главными достоинствами медного кабеля по сравнению с оптическим — это дешевизна и легкость развертывания. Всё, что требуется для оконечивания – инструмент для обжима витой пары кримпер (клещи для обжима витой пары) и коннектор типа RJ45.

При этом монтажнику не требуется специальное снаряжение и подготовка. Прокладка медного кабеля внутри помещения не требует применения защитных чехлов или гофротрубы, как оптическим патч-кордам.

А если разъем загрязнится, то его можно легко очистить или установить новый.

Для применения медные кабели должны быть оконечены соответствующими разъемами. Чаще всего применяется 8P8C, более известный как RJ-45. Последнее, кстати, является популярным заблуждением. Настоящий коннектор типа RJ-45 имеет несколько иную форму и несовместим с разъемами своего «тезки».

Варианты распиновки двухпарного кабеля

Обжим витой пары на 8 жил происходит следующим образом:

Снимите оболочку, внешние экраны и броню с кабеля. Лучшего всего, когда под рукой есть инструмент для резки оболочки кабеля — стриппер. Но если его нет, подойдет и канцелярский нож.

Раскрутите пары, выпрямите жилы кабеля и разместите их в порядке схемы цветов на фото

Обрежьте все проводники на длину, равную примерно ширине большого пальца от края оболочки кабеля

Установите коннектор для витой пары. Убедитесь, что все провода встали на свои места до конца, а кабельная оболочка входит в разъем.

Вставьте разъем в гнездо клещей для обжима и плавным движением сожмите их рукоятки до упора

Результат обжима витой пары на 4 пары (8 жил)

Обжим витой пары 4 жилы схема

Особняком стоит схема расположения проводников в разъеме для кабеля на 4 жилы (2 пары). В этом случае, первые 3 жилы размещаются аналогично 4-парной схеме, а последний занимает место в шестом контакте (позиции) разъема.

Схема обжима витой пары 4 жилы

Главная проблема здесь – не ошибиться с размещением последнего провода. Одним из способов избежать этого – вставлять его после трех предыдущих.

Подключение витой пары к розетке

Расшивка кабеля на сетевую розетку немного проще из-за того, что схема размещения проводников нанесена прямо на панель контактов розетки. Главное — ничего не перепутать.

При монтаже розеток рекомендуется использовать инструмент для заделки витой пары, например, такой расшивочный нож-эскрактор.

Но большинство современных розеток позволяет обойтись без него – после распределения проводников просто закройте крышку розетки и она зафиксирует соединения.

Подключение витой пары к розетке с помощью эскрактора

Частным случаем расшивки на розетку является соединение кабелей витой пары через муфту. Здесь всё аналогично розетке, только операция повторяется дважды: сначала для первого кабеля, а затем для второго. Возможно наиболее простым способом для соединения двух патч-кордов является специальный соединитель витых пар RJ-45 из двух розеток, размещенных в одной коробке.

Пошаговая инструкция обжима сетевого кабеля

Под выполнение работ по обжиму кабельной витой пары потребуется специальный инструмент:

кримпер;
стриппер;
обычный нож.

Шаг #1 – подготовка кабеля

Шаг #4 – обжим контактных площадок

Прямой и перекрестный обжим

Теперь перейдем к вариантам обжима. Они бывают двух видов:

Прямой, то есть, оба конца витой пары обжимаются по одному стандарту.
Перекрестный, в данном случае один из концов обжимается по стандарту Т568А, второй – Т568В.

Рисунок 12. Прямое (А) и перекрестное (В) подключение

Такая специфика связана со схемой подключения. Собственно существует три варианта:

Роутер-роутер. В этом случае кроссовая линия соединяет два роутера или хаба.
PC-PC. Здесь все понятно, сетевой кабель используется для прямого соединения двух персональных компьютеров.
Роутер-PC. То есть, персональный компьютер подключен к сетевому узлу.

Прямой тип

Прямой тип обжима используется с целью соединения порта сетевой карты с сетевым оборудованием (свитчем или хабом):

по стандарту EIA/TIA-568A: компьютер — свитч, компьютер — хаб;

по стандарту EIA/TIA-568В наиболее популярен и предполагает схему: Компьютер — свитч, компьютер — хаб.

Обжим витой пары по схеме роутер-роутер

Обжим витой пары по схеме компьютер-компьютер

Перекрестный тип

При перекрестном типе обжима предполагается, что две сетевые карты соединяются напрямую друг с другом в соответствии с показанной цветовой схемой. Подходят для создания скорости 100/1000 Мбит/с, используются стандарты EIA/TIA-568B и EIA/TIA-568A.

Компьютер — компьютер, свитч — свитч, хаб — хаб.

Необходимо отметить, что при обжиме витой пары необходимо соблюдать минимальный радиус изгиба (8 внешних диаметров кабеля). При сильном изгибе могут увеличиваться внешние помехи и наводки на сигнал, также может разрушаться оболочка или экран кабеля.

Обжим витой пары по схеме роутер-компьютер

Схемы распиновки

Распиновка витой пары предполагает два типа подсоединения:

стандарт T568A;
стандарт T568B.

Для простоты понимания необходимо запомнить следующую цветовую схему распиновки: первый стандарт предполагает бело-оранжевый и оранжевый цвет, второй – бело-зеленый и зеленый.
Большей популярностью пользуется вторая схема обжима RJ45, однако при формировании внутренней сети можно выполнить обжим любым из указанных способов.

Способы обжимки

Обжимка витой пары предполагает наличие специального инструмента и двух коннекторов. Включаться подобная восьмижильная пара может по обратной и прямой схеме.

Они отличаются тем, что при прямой схеме есть возможность подключить два компьютера без маршрутизатора. При обратной схеме ПК соединяется с устройствами, которые распределяют интернет.

Как можно определить по схеме, никаких затруднений не возникает, когда проведена прямая обжимка.

Такой вариант пригоден для подключения произвольных устройств к маршрутизатору или роутеру. Когда же нужно подключить два компьютера, то необходимо применять обратный метод обжимки.

Особых проблем в размещении проводов в разъеме не существует. Независимо от цвета, провода соединяются по одинаковой схеме. Аналогично происходит соединение по обратной и прямой схеме. От количества жил зависит лишь пропускная возможность провода.

Порядок проводов при обжимке сетевого кабеля

Разбираясь, как обжать провод для интернета, многие пользователи сталкиваются с такими понятиями, как «Тип А» и «Тип В». Что это такое? Всего лишь порядок подключения проводов к пинам коннектора. Схематично разница между ними определяется положением цветных проводков. Фактически меняются местами оранжевые и зеленые жилы.

На качество передачи информации разные типы никак не влияют, важно лишь соблюсти единый стандарт. Для России обычно принят тип В, для Штатов – тип А. Реально выяснить, как тип использован в подключении, можно при внимательном осмотре коннектора (если он прозрачный) или после консультации с представителями интернет-провайдера.

Порядок действий

После отмеривания нужной длины провода с краев удаляется изоляция на длину 10…20 мм. Это можно сделать ножом – аккуратно пройтись по окружности, надрезая изоляцию, после чего стянуть обрезанную защиту пинцетом.
При наличии в витой паре специальной подрезной нити (она обычно белого цвета) можно потянуть за нее, разрезая защиту вдоль кабеля на нужную длину. После этого отвернутый фрагмент изоляции обрезается. Если в кримпере (обжимных клещах) есть специальное лезвие, зачистку кабеля лучше делать им.

Вот так должен выглядеть провод после обрезки лишней изоляции и аккуратной подрезки кончиков пар (это необходимо сделать, чтобы удобнее было вставлять жилы в контакты коннектора).

Далее необходимо определить схему обжима.

Она может быть прямой (оба конца провода подсоединяются к коннекторам одинаково) или перекрестной (кроссовер, два конца имеют разное положение пар в коннекторе). Прямой тип применяется, если нужно соединить устройство с коммутатором – например, ноутбук или компьютер, принтер, телевизор с роутером или хабом.

Кроссовер используется для соединения двух устройств – например, ноутбука со стационарным компьютером.

Обжим интернет кабеля 8 жил – схема

Расположение пинов на коннекторе 8-жильного кабеля

Схема прямого обжима 8-жильного кабеля

Схема перекрестного обжима 8-жильного кабеля

Развести проводки пар, выровнять их и подрезать при необходимости кончики – все жилы должны иметь одну длину и быть строго параллельны.
Вставить подготовленные жилы в контакты коннектора и обжать их с помощью кримпера.

Вот так (схематично) выглядит кабель после обжимки.

Наверняка у пользователя возникает вопрос – а к чему в списке необходимых предметов были колпачки и на какой стадии их нужно использовать? Они надеваются на уже обрезанный, но с еще не удаленной изоляцией провод и надвигаются на уже обжатый коннектор.

Наличие такого колпачка мешает проводу сгибаться в месте, где изоляция уже удалена, а коннектора еще нет. Благодаря этому меньше риск перелома тонких жил в данном месте, дольше период использования витой пары.

Интересно, что колпачок также защищает фиксатор коннектора (планку, на которую нажимают, чтобы вставить коннектор в устройство или извлечь его) от случайного нажатия.

https://vpautine.ru/internet/kak-obzat-kabel-4-zily
https://help-wifi.ru/tekh-podderzhka/obzhim-vitoj-pary/
https://o-vitoipare.ru/vse-stati/vypolnyaem-obzhim-vitoj-pary-iz-4-zhil.html
https://skomplekt.com/vitaya-para-kategorii-obzhim-sovetyi/
https://www.asutpp.ru/obzhim-vitoj-pary.html
https://sovet-ingenera.com/elektrika/wires/obzhim-vitoj-pary.html
https://odinelectric.ru/wiring/tools/kak-obzhat-rj45
https://ampersite.ru/ustanovka-i-podklyuchenie/obzhimka-vitoj-pary-sposoby-obzhimki-instrumenty-i-rukovodstvo.html
https://stroy-okey. ru/remont/electrician/kak-obzhat-internet-kabel/

Обжим витой пары на 8 жил: от схемы до правильного теста

Привет! Еще одна техничка на около Wi-Fi тему. Правильный обжим кабеля мы уже обсуждали на страницах этого портала, но сегодня будет освещена статья на тему, как обжать витую пару на 8 жил. По сути, это и есть классический провод локальной сети, но вот все его отдельно выделяют. Есть проблема – будем решать!

Для сисадмина

Коллегам по цеху сразу же выкладываю правильные схемы обжима, чтобы не копались подолгу.

Прямой обжим используем для хаб-комп, перекрестный для комп-комп или хаб-хаб. На деле же современные сетевые устройства распознают оба вида нормально.

Для новичков

Если у вас остались какие-то вопросы – пишите их в х. Отвечу как только увижу)

Тем же, кто только впервые готовится обжать витую пару, будет посвящена оставшаяся часть статьи. Здесь я проведу вас за ручку от постановки задачи до успешной передачи данных через новенький кабель. Но лишней информации не будет, как по мне здесь все-таки многие собрались именно для того, чтобы получить правильную схему, так что без воды. Начинаем!

Задача

Ставим задачу на обжимку:

Нужно обжать кабель с двух сторон коннекторами RJ-45.
Чтобы сеть успешно работала.
Чтобы визуально это было не так:

Что нам понадобится?

Кабель 5 или 6 категории. Тип особенно не важен, сама технология не меняется. Главное – для схем выше актуально наличие 8 жил. Для 4 жил у нас доступна другая статья, пользуйтесь поиском.

Инструмент для обжимки (лучший вариант для профи – кримпер, худший для разовой работы – отвертка или зубы). Что это за штуковина и как ее юзать покажу ниже. Обжимной инструмент есть сразу с функцией снятия оплетки, изоляции и обжатие – 3 в 1. Но некоторые для работы с изоляцией используют стриппер – как по мне, деньги на ветер.

Коннекторы RJ-45 на каждый конец. Стоят копейки, так что можно взять и больше – на случай неудачи, а они бывают даже у профессионалов.

Тестер. Это прибор для тестирования правильной работы каждой линии. В быту покупать не стоит, пойдет и метод проверки «работает или нет», а если не работает – переделать заново.

Для чего обжимаем и все схемы обжима

Выше уже написал об этом, но для новичков повторюсь. Важно определиться, для чего вы будете обжимать. От этого зависит метод расположения проводов в коннекторе:

Прямой – для соединения компьютера и роутера (и их аналоги ноутбук-свич, хаб, модем).
Перекрестный – для соединения однотипных устройств – компьютера с компьютером, компьютера с ноутбуком, двух роутеров, роутера и модема и т.д.

При прямом методе провода можно расположить двумя способами – по стандартам TIA/EIA-568A и TIA/EIA-568B (лучше использовать второй, но работать будет и то, и то). Вот схема разводки:

При перекрестном два стандарта идут просто на разных концах провода. Но есть разделение по скоростям. Вот основные распиновки.

Для скорости до 100 Мбит/с:
Для скорости до 1000 Мбит/с:

Расположение проводов показано сразу в коннекторе «снизу». Цифры 1-8 считаются слева-направо. Некоторые коннекторы даже указывают их, но и без них все понятно.

В итоге на этом этапе вам нужно определиться, что и с чем вы соединяете и выбрать схему.

Процедура обжима

Дальше начинается самый ад для новичка. Тем более если сразу стартовать с обжима витой пары на 8 жил. Но, с другой стороны, с их заводом проблем будет меньше всего, т.к. не нужно будет попадать в отдельные жилы, оставляя пустые (как это было при 4 жилах). Так что все нормально. Только вперед!

Сразу перед текстовой инструкцией предлагаю видео. Посмотрите его, ознакомьтесь с последовательностью, а дальше уже просто подчеркните детали:

А теперь все шаги по порядку.

Шаг 1 – обрезаем провод

Просто берем наш сетевой кабель и отрезаем его по нужной нам длине. Сразу лучше взять с запасом, а то вдруг придется переделывать.

Шаг 2 – Снимаем оплетку

Оплетку можно снять и ножом, а можно и обжимными клещами – там есть отверстие, для ее снятия на специальную длину. От края отступаем примерно 1 см. Если очистить сильно мало – кабель просто не залезет в разъем, если взять много – провода будут торчать из коннектора, что тоже не увеличит срок службы.

Шаг 3 – Подравниваем

Чтобы все хорошо и ровно зашло в коннектор, нужно все подравнять:

Сначала я разглаживаю все провода в одну линию с помощью карандаша.
Далее раскладываю их на этом же карандаше по нужным мне цветам по порядку.
Еще раз разравниваю карандашом.
Обычно у этой линии край остается сверху неровным – приходится как раз подравнять. Идеально подходят обычные ножницы.

Итого все должно быть ровно:

Шаг 4 – Впихиваем

Пытаемся затащить нашу конструкцию в коннектор. Проверяем, чтобы каждый провод был в своей жиле, доходил до конца и ничего нигде не торчало:

Шаг 5 – Опрессовка

Теперь самый ответственный момент. Засовываем коннектор в обжимные клещи и жмем до щелчка:
Если инструмента под рукой нет, подойдет и обычная плоская отвертка.
Но придется продавить каждый нож отдельно, да еще и не поломать (на этот случай мы и взяли несколько коннекторов):

В свою бытность делали эту же процедуру и зубами, но никому не рекомендую – опасно для здоровья, а стоматологи нынче не дешевые.

Проверка

Теперь самое время провести полевые испытания. Основные моменты:

Дергаем понемногу провод с каждой стороны коннектора – ничего не отваливается? Нет движений? Если есть – дожать.
Если нет тестера – сразу проверяем в бою. Сеть работает? Скорость подключения показывает верную? Если что-то вдруг не так, лучший способ доделать – просто засунуть все еще раз в клещи и прожать как следует. В 90% всех случаев повторный дожим помогает, все ножи встают на свои места. Видимо в первый раз мы просто жалеем коннектор.
Если есть LAN-тестер – он покажет все ли работает нормально, или на какой-то линии есть перебой. Как решение перебоя – тоже дожать. В противном случае придется повторять все заново( Альтернатива тестеру – обычный мультиметр, тоже можно прозвонить каждую линию для упрощения поиска.

Обрыв на шестой жиле

Вот и все. После успешного выполнения всех шагов ваш кабель должен нормально работать. Обязательно поделитесь своим опытом в х ниже – это будет не только полезно, но и интересно нашим читателям. Всегда на связи, ваш Ботан из WiFiGid.ru.

Обжим витой пары 8 жил 4 жилы

Во время эксплуатации интернета, особенно если у вас отсутствует роутер, который обычно лежит, работает и где-то пылится, кабель витой пары интернета кочуя с одного устройства на другой приходит в негодность — ломается фиксатор коннектора, сползает оплетка кабеля витой пары, даже бывает такое, что коннектор каким-то образом побывал в варенье, после чего контакты забиваются, окисляются. Также бывает, что затеяли ремонт, перенесли кабель в другую комнату, замуровали в стену, удлинили и так далее. Во всех этих случаях необходимо переобжать коннектор на витой паре.

Думаю вы сейчас сидите и думаете, что-за коннектор? Что-за витая пара?

На фото ниже коннектор обжатый к витой паре:

Так вот именно коннектор необходимо поменять в подобных ситуациях. Что для этого требуется?

Вместо множества слов предложу вам сразу посмотреть мой ролик — Обжим витой пары 8 жил 4 жилы:
Ниже все же опишу какие инструменты требуются и по какой схеме обжимается этот самый коннектор.
1. Как я уже писал выше, нам нужен сам коннектор
Его можно купить в любом электронном магазине города.
2. Нам нужен обжимной инструмент

Ясно, что не у каждого дома есть такой инструмент, это идеальный вариант.

Если быть аккуратным и не торопиться, можно обжать коннектор подручными средствами, отверткой, ножиком, только не кухонным и не острой стороной, думаю у многих дома имеется ножик, который вышел из кухонной эксплуатации.

И да, если вы собираетесь идти покупать коннектор, возьмите сразу несколько штук, стоят они копейки, и при неудачном обжатии коннектора подручными средствами не придется бежать за ним снова.

3. Далее что необходимо, знать схему обжатия. Существуют 2 типа кабеля витой пары — 8 жил и 4 жилы. Здесь все просто на первый взгляд, но на самом деле новичку стоит постараться распределить жилки кабеля по цветам и попасть в пазы контактов коннектора.

Обжим кабеля витой пары 8 жил

Обжим кабеля витой пары 4 жилы. Цвета жил витой пары могут быть другими, зависит от производителя.

Также хочу заметить, что некоторые работники провайдеров обжимают кабель по своему, меняя цвета, но главное соблюдают одинаковый обжим цветов как со стороны оборудования так и со стороны компьютера, поэтому ВАЖНО, обрезав коннектор не спешите выкидывать его, внимательно посмотрите по какой цветовой схеме был обжат старый коннектор.

На этом думаю все, данные схемы обжатия подходят только для интернета, схема обжатия для внутренней сети другая и расскажу о ней как-нибудь в другой статье.

Проводка RJ45

По IP-адресу Сеть 0 Комментарии Последнее изменение 07. 01.2019

Кабель передачи данных RJ-45 содержит 4 пары проводов, каждая из которых состоит из одножильного провода и полоски того же цвета. Существует два стандарта проводки RJ-45: Т-568А и Т-568Б . Хотя существует 4 пары проводов, 10BaseT/100BaseT Ethernet использует только 2 пары: оранжевую и зеленую. Два других цвета (синий и коричневый) могут использоваться для второй линии Ethernet или для телефонных соединений. Два стандарта проводки используются для создания перекрестного кабеля (T-568A на одном конце и T-568B на другом конце) или прямого кабеля (T-568B или T-568A на обоих концах). .

Чтобы создать с прямым кабелем , вам придется использовать либо T-568A , либо T-568B на обоих концах кабеля. На схеме, изображенной слева и справа, зажим разъема RJ-45 показан вниз.

Чтобы создать перекрестный кабель , вы соедините T-568A на одном конце и T-568B на другом конце кабеля.

Прямые кабели используются при подключении оконечного оборудования данных (DTE) к оборудованию передачи данных (DCE), например, компьютеров и маршрутизаторов к модемам (шлюзам) или концентраторам (коммутаторам Ethernet). Перекрестные кабели используются при подключении оборудования DTE к DTE или DCE к оборудованию DCE; например, компьютер к компьютеру, компьютер к маршрутизатору; или шлюз для подключения к концентратору. Оборудование DTE терминирует сигнал, а оборудование DCE — нет.

Подробнее о прямом и перекрестном соединении

Кабели данных RJ45, которые мы используем для подключения компьютеров к коммутатору Ethernet, являются прямыми кабелями. Как отмечалось выше, в кабеле RJ45 используются только 2 пары проводов: оранжевый (контакты 1 и 2) и зеленый (контакты 3 и 6). Контакты 4, 5 (синий) и 7, 8 (коричневый) НЕ используются. Прямой кабель, как следует из его названия, соединяет контакт 1 с контактом 1, контакт 2 с контактом 2, контакт 3 с контактом 3 и контакт 6 с контактом 6. Перекрестные кабели используются для подключения TX+ к RX+ и TX. — к RX-, который соединяет контакт 1 с контактом 3, контакт 2 с контактом 6, контакт 3 с контактом 1 и контакт 6 с контактом 2. Неиспользуемые контакты обычно подключаются напрямую как в прямом, так и в перекрестном кабеле. .

Для объединения двух компьютеров в сеть без концентратора используется перекрестный кабель. Перекрестный кабель также используется для подключения маршрутизатора к компьютеру или коммутатора Ethernet (концентратора) к другому коммутатору Ethernet без восходящей линии связи. Большинство коммутаторов Ethernet сегодня имеют порт восходящей линии связи, что предотвращает использование перекрестного кабеля для последовательного подключения другого коммутатора Ethernet. Прямые кабели используются для подключения компьютера к коммутатору Ethernet или маршрутизатора к коммутатору Ethernet.

Обозначения номеров контактов

Для каждого цвета в T-568B и T-568A есть обозначения штифтов.

 Т-568Б Т-568А
       -------------------------- ------------------------
Контакт Цвет Название контакта Цвет Название контакта
--- ------------- -------- ------------- --------
 1 оранжевая полоса Tx+ зеленая полоса Rx+
 2 Оранжевый Tx- Зеленый Rx-
 3 Зеленая полоса Rx+ Оранжевая полоса Tx+
 4 Синий Не используется Синий Не используется
 5 Синяя полоса не используется Синяя полоса не используется
 6 Зеленый Rx- Оранжевый Tx-
 7 Коричневая полоса не используется Коричневая полоса не используется
 8 Коричневый Не используется Коричневый Не используется

Кабели RJ45 имеют 8 проводов с цветовой маркировкой, а вилки имеют 8 контактов и проводников. Восемь проводов используются как 4 пары, каждая из которых представляет положительную и отрицательную полярность. Наиболее часто используемым стандартом проводки для 100baseT является описанный выше стандарт T-586B. До появления стандартов EIA 568A и 568B для разводки кабелей RJ45 использовалась цветовая схема. В таблице ниже показаны схемы выводов и цветовые схемы, используемые в традиционной и стандартной конфигурации.

Штифт	Цветная схема	Т-568Б (Общий)	Т-568А
1	Синий	Оранжевая полоса	Зеленая полоса
2	Оранжевый	Оранжевый	Зеленый
3	Черный	Зеленая полоса	Оранжевая полоса
4	Красный	Синий	Синий
5	Зеленый	Синяя полоса	Синяя полоса
6	Желтый	Зеленый	Оранжевый
7	Коричневый	Коричневая полоса	Коричневая полоса
8	Белый (или серый)	Коричневый	Коричневый

T-568A и T-568B — это два стандарта проводки для кабеля передачи данных с разъемом RJ-45, указанные в документе стандартов проводки TIA/EIA-568-A. Разница между ними заключается в положении оранжевой и зеленой пар проводов. Предпочтительно использовать проводку в соответствии со стандартами T-568B, если в здании нет ранее существовавшего шаблона.

2. Что означает RJ?

RJ означает R , зарегистрированный J acks. Они используются в проводке телефона и разъема данных, зарегистрированной в FCC. RJ-11 — это 6-контактный 4-проводной разъем, используемый в телефонной проводке, а RJ-45 — 8-контактный 8-проводной разъем, используемый в проводке 10BaseT и 100BaseT Ethernet.

3. Что такое система рейтинга категорий?

Ассоциация электронной промышленности (EIA) разработала стандарт TIA/EIA-568-A, определяющий стандарты проводки и производительности для кабелей с неэкранированной витой парой (UTP). Система оценки категорий задает определение категорий производительности для кабельной системы UTP на 100 Ом.

Категория 3 определяет кабель витой пары и соединительное оборудование, которые могут поддерживать частоту передачи до 16 МГц и скорость передачи данных до 10 Мбит/с. Это в основном используется в телефонной проводке.

Категория 4 определяет кабели и разъемы, поддерживающие частоту до 20 МГц и скорость передачи данных до 16 Мбит/с. С введением категории 5 это редко используемая категория.

Категория 5 определяет кабели и разъемы, поддерживающие частоту до 100 МГц и скорость передачи данных до 100 Мбит/с. Благодаря сегодняшнему стандарту 100BaseT Ethernet категория 5 является широко используемой кабельной системой, которая соответствует современным требованиям к высокоскоростной передаче данных.

Категория	Стандарт TIA/EIA	Описание
Категория 1	Нет	POTS, ISDN и проводка дверного звонка
Категория 2	Нет	Сети Token Ring 4 Мбит/с
Категория 3	ТИА/ОВОС 568-В	Ethernet 10 Мбит/с — частота до 16 МГц
Категория 4	Нет	Сети Token Ring 16 Мбит/с — частота до 20 МГц
Категория 5	Нет	Ethernet 100 Мбит/с — частота до 100 МГц Не подходит для GigE (1000BaseT)
Категория 5e	ТИА/ОВОС 568-В	100 Мбит/с и GigE Ethernet — частота до 100 МГц
Категория 6	ТИА/ОВОС 568-В	Удвоенная производительность Cat 5 и 5e — частота до 250 МГц
Категория 6а	Нет	Будущая спецификация для приложения 10 Гбит/с
Категория 7	ИСО/МЭК 11801 Класс F	Предназначен для передачи на частотах до 600 МГц

4.

Что такое кабель UTP?

UTP означает U экранированный T скрученный P воздушный. Это кабельная система с одной или несколькими парами скрученных изолированных медных проводов, заключенных в одну оболочку. На сегодняшний день это наиболее широко используемая кабельная система в сфере телекоммуникаций и передачи данных.

Поделиться этой публикацией

Автор

IP Location

IP Location сделал все возможное, чтобы обеспечить точность и надежность информации, представленной на этом веб-сайте. Однако информация предоставляется «как есть» без каких-либо гарантий. IP Location не несет никакой ответственности за точность, содержание, полноту, законность или достоверность информации, содержащейся на этом веб-сайте.

Описание кабелей Ethernet | Tripp Lite

Выбор подходящей категории Ethernet-кабеля для вашей сети

В 1973 году исследователь Xerox PARC Боб Меткалф изобрел высокоскоростную сетевую систему под названием Ethernet, позволяющую компьютерным рабочим станциям, серверам и принтерам обмениваться данными и ресурсами. Сегодня Ethernet соединяет сотни миллионов устройств в домах и на предприятиях. В этой статье мы объясним типы кабелей Ethernet, которые составляют основу многих проводных сетей.

Покупка кабеля Ethernet для вашей сети

Если вы покупаете кабель Ethernet впервые, сосредоточьтесь на этих четырех характеристиках, и вы примете правильное решение. При определенных обстоятельствах стоит учитывать и другие факторы, поэтому, если вы сомневаетесь, читайте дальше.

Скорость (скорость передачи данных): скорость кабеля относится к количеству данных, которые он может передавать в секунду. 100 Мбит/с означает, что кабель может передавать 100 миллионов бит данных в секунду. В коммерческой сети скорость обычно определяется подключаемым оборудованием (например, сетевой коммутатор с портами Gigabit Ethernet). Для дома выберите кабель, который может поддерживать скорость вашего интернет-соединения, а также возможность увеличения скорости в будущем. Обозначение категории кабеля (например, Cat5e, Cat6 и т. д.) — это простой способ определить скорость кабеля. См. Таблица 1: Сводка кабелей категории для получения дополнительной информации.
Экранирование: некоторые кабели Ethernet экранированы для защиты проводников кабеля от электромагнитных помех (ЭМП), создаваемых линиями электропередач, крупным оборудованием и флуоресцентным освещением. Экранирование также предотвращает взаимодействие параллельных проводников внутри оболочки кабеля друг с другом. Дополнительную информацию см. в разделе Экранирование кабеля Ethernet .
Длина кабеля: Максимальная длина кабеля Ethernet составляет около 295 футов (90 метров). Кабели хорошего качества с экранированием и более толстыми проводниками могут протянуться дальше, но потребуются некоторые пробы и ошибки. Имейте в виду, что кабельные трассы редко бывают прямыми, поэтому запланируйте дополнительный кабель для некоторых изгибов и поворотов. Дополнительную информацию см. в разделе Длина кабеля Ethernet .
Место установки: кабельные оболочки соответствуют требованиям пожарной безопасности. Если вы планируете прокладывать кабель через стены или между этажами, выберите кабель с рейтингом подъема (CMR) или кабель с рейтингом пленума (CMP). См. Номинальные характеристики оболочки для получения дополнительной информации.

Зачем покупать у Tripp Lite?

Мы знаем, что у вас есть из чего выбирать. На первый взгляд все они могут показаться одинаковыми. Разница в том, что вы не видите. С Tripp Lite вы получаете надежные инженерные решения, проверенную надежность и исключительное обслуживание клиентов. Все наши продукты проходят строгий контроль качества, прежде чем они поступят в продажу, а независимые испытательные агентства проверяют, соответствуют ли наши продукты последним стандартам безопасности и производительности. Наша приверженность качеству позволяет нам поддерживать нашу продукцию ведущими в отрасли гарантиями и отзывчивым обслуживанием клиентов. Это отличие Tripp Lite.

Категории кабелей Ethernet

«Кот» в категориях Cat5e, Cat6 и т. д. является сокращением от «Категория». Сетевые кабели делятся на категории в основном на основе полосы пропускания (измеряется в МГц), максимальной скорости передачи данных (измеряется в мегабитах в секунду) и экранирования.

Cat1

Какое-то время этот кабель с неэкранированной витой парой (UTP) был наиболее распространенным видом проводки для голосовых телефонных систем в домах и офисах. Он состоял из двух изолированных медных проводов, скрученных друг вокруг друга, и был разработан для аналоговой голосовой связи.

Cat2

Кабели категории 2 были способны передавать голос и данные и в основном использовались в 1980-х годах для сетей IBM Token Ring. Он поддерживал скорость передачи данных 4 Мбит/с.

Cat3

Представленные в начале 1990-х кабели категории 3 имели четыре витые пары и были первыми, поддерживающими сети 10BaseT Ethernet, а также цифровую голосовую связь. Он по-прежнему используется в старых зданиях, но его скорость передачи данных 10 Мбит/с считается слишком низкой для современных сетей.

Пропускная способность и скорость передачи данных
Полоса пропускания или частота — это характеристика кабеля, измеряющая скорость, с которой сигнал будет повторяться каждую секунду. 1 МГц равен 1 миллиону циклов в секунду. Cat5 может обрабатывать до 100 миллионов сигналов в секунду (или 100 МГц). Категорией кабелей с самой высокой пропускной способностью в настоящее время является Cat8 с 2 миллиардами (2 ГГц) сигналов в секунду, что в 20 раз больше, чем у Cat5.

Скорость передачи данных и полоса пропускания являются связанными терминами, но это не одно и то же. Более высокие частоты содержат больше единиц и нулей, что позволяет передавать больше бит данных в секунду. Кабели Cat5 имеют прямое соотношение между пропускной способностью и скоростью передачи данных: кабель 100 МГц может передавать 100 Мбит/с. Кабели более высокой категории, такие как Cat8, кодируют данные, поэтому за то же время можно передать больше битов.

Частоту (и, следовательно, скорость передачи данных) можно увеличить, увеличив сечение проводников, добавив больше витков к проводникам или добавив экранирование к каждой паре проводников.

Cat4

Как и кабель Cat3, кабель категории 4 обычно используется в старых зданиях, где стоимость полной замены непомерно высока. Он имел скорость передачи данных 16 Мбит/с и в основном использовался для сетей IBM Token Ring.

Cat5

Представленный в 1995 году кабель категории 5 обеспечивает скорость передачи данных до 100 Мбит/с. Он используется для стандартных сетей 10BaseT и 100BaseT (Fast Ethernet) и может передавать данные, видео и телефонные сигналы на расстояние до 100 метров (328 футов). Cat5e не является официальным обозначением, но используется производителями для описания усовершенствованного кабеля Cat5, способного развивать скорость до 1 Гбит/с. Его более высокая скорость передачи данных достигается за счет увеличения количества витков, что делает его более устойчивым к перекрестным помехам. Cat5e рекомендуется для новых субгигабитных сетей.

Cat6

По сравнению с Cat5e кабель Cat6 обеспечивает большую пропускную способность и скорость передачи данных до 1 Гбит/с на расстоянии 100 м, как и Cat5e. Однако на более коротких расстояниях до 37 м (121 фут) Cat6 может достигать скорости 10 Гбит/с благодаря улучшенному экранированию и более высокой пропускной способности. Cat6 включает в себя физический разделитель, называемый «сплайном», между четырьмя парами для уменьшения перекрестных помех и экранирование фольгой для уменьшения электромагнитных помех. Кабели Cat6 обратно совместимы со стандартом Cat5/5e. Представлен в 2009 г., Cat6a — это «расширенный» кабель категории 6 с полосой пропускания до 500 МГц.

Cat7

Спецификация Cat7 является частным стандартом, разработанным консорциумом компаний и не одобренным IEEE или TIA/EIA. Несмотря на то, что рабочие характеристики кабелей Cat7 в значительной степени схожи с кабелями Cat6a, они оснащены запатентованными разъемами GG45 и прочным экранированием. Cat7a (Category 7 Augmented) — это дальнейшее усовершенствование Cat7, обеспечивающее скорость 40 Гбит/с на расстоянии до 50 метров и 100 Гбит/с на расстоянии до 15 метров. Запатентованный характер стандартов Cat7 и Cat7a и отсутствие поддержки со стороны IEEE и EIA привели к относительно небольшому количеству установленных стандартов Cat7/Cat7a.

Cat8

Обладая полосой пропускания до 2 ГГц (2000 МГц) на расстоянии более 30 метров и скоростью передачи данных до 40 Гбит/с, кабель Cat8 идеально подходит для обмена данными между коммутаторами в сети 25GBase T или 40GBase T. . Его проводники обернуты фольгой, что практически исключает перекрестные помехи и обеспечивает более высокую скорость передачи данных. В результате получается кабель большего сечения, который является довольно жестким, и его может быть трудно установить в ограниченном пространстве. Он по-прежнему использует разъемы RJ45 и обратно совместим с предыдущими стандартами.

Категория	Макс. Скорость передачи данных	Полоса пропускания	Макс. Расстояние	Использование
Категория 1	1 Мбит/с	0,4 МГц		Телефонные и модемные линии
Категория 2	4 Мбит/с	4 МГц		Местный разговор и телефон
Категория 3	10 Мбит/с	16 МГц	100 м (328 футов)	Ethernet 10BaseT
Категория 4	16 Мбит/с	20 МГц	100 м (328 футов)	Маркерное кольцо
Категория 5	100 Мбит/с	100 МГц	100 м (328 футов)	Ethernet 100BaseT
Категория 5e	1 Гбит/с	100 МГц	100 м (328 футов)	100BaseT Ethernet, жилые дома
Категория 6	1 Гбит/с	250 МГц	100 м (328 футов) 10 Гбит/с на расстоянии 37 м (121 фут)	Gigabit Ethernet, коммерческие здания
Категория 6а	10 Гбит/с	500 МГц	100 м (328 футов)	Gigabit Ethernet в центрах обработки данных и коммерческих зданиях
Категория 7	10 Гбит/с	600 МГц	100 м (328 футов)	Базовая инфраструктура 10 Гбит/с
Категория 7а	10 Гбит/с	1000 МГц	100 м (328 футов) 40 Гб на 50 м (164 фута)	Базовая инфраструктура 10 Гбит/с
Категория 8	25 Гбит/с (Cat8. 1) 40 Гбит/с (Cat8.2)	2000 МГц	30 м (98 футов)	Базовая инфраструктура 25 Гбит/с/40 Гбит/с

Какой тип кабеля Ethernet следует приобрести для домашней сети?
Даже при наличии высокоскоростного маршрутизатора WiFi6 ваше подключение к Интернету обычно является узким местом в пропускной способности. В настоящее время самые быстрые интернет-планы, доступные у основных операторов, предлагают скорость загрузки 1 гигабит в секунду (1000 Мбит/с). Если у вас уже есть самый быстрый доступ в Интернет от вашего провайдера, используйте кабель Cat6a. Это даст вам некоторый запас для будущего увеличения скорости. Для скорости загрузки из Интернета до гигабита хорошим выбором будет Cat5e. Вы сэкономите немного денег по сравнению с Cat6a, а более тонкий кабель будет проще установить.

Длина кабеля Ethernet

Чем дальше сигнал должен пройти по кабелю, тем больше он будет ухудшаться (процесс, известный как затухание), пока не достигнет точки, в которой его больше нельзя будет обнаружить или он будет слишком искажен для интерпретации. приемным устройством. Затухание также может быть вызвано шумом из-за электрических токов и радиочастот. Кабели с экранированием для минимизации шума будут надежно работать на больших расстояниях.

Максимальная длина Ethernet-кабеля Cat5e или Cat6 составляет около 295 футов (90 м) плюс до 16 футов (5 м) соединительного кабеля на каждом конце, всего 328 футов или 100 метров. Помимо этого, сигнал начинает ухудшаться, снижая скорость и надежность соединения. Кабель хорошего качества может поддерживать длину более 100 метров, но скорость передачи данных может быть снижена. Более высокие скорости передачи данных также могут быть достигнуты на более коротких расстояниях.

Экранирование кабеля Ethernet

Неэкранированная витая пара (UTP)

Экранированная витая пара (STP)

Foiled Twisted Pair (FTP)

Outer Foil Shield/Unshielded Twisted Pair (F/UTP)

Outer Braided Shield/Unshielded Twisted Pair (S/UTP)

Outer Braided Shield/ Фольгированная витая пара (S/FTP)

Патч-корды Ethernet и типы разъемов

Завершение

Кабели Ethernet, состоящие из четырех витых пар, заканчиваются 8-контактным разъемом RJ45. В старых телефонных кабелях на основе двух витых пар обычно используются разъемы RJ11.

Термины 8p8c (восьмипозиционный, восьмиконтактный) и RJ45 часто используются взаимозаменяемо, но на самом деле 8p8c относится к категории разъемов, одним из которых является RJ45. Современный разъем Ethernet RJ45 является наиболее распространенным примером разъема 8p8c.

GG45 (GigaGate 45) или ARJ45 (расширенный RJ45) — это разъем, первоначально разработанный французской кабельной компанией Nexans для использования с кабелем Cat7. Разъемы GG45 имеют в общей сложности 12 контактов, 8 из которых обеспечивают обратную совместимость с Cat6, а дополнительные 4 контакта обеспечивают поддержку частот до 600 МГц.

Кодированные разъемы M12 используются в кабелях Ethernet, предназначенных для промышленного применения. Эти кабели часто подвергаются вибрации, экстремальным температурам и влаге. Резьбовые соединители предназначены для обеспечения водонепроницаемого и надежного соединения.

Почему разъем кабеля Ethernet называется RJ45?
«RJ» означает зарегистрированный разъем и относится к стандартному физическому сетевому интерфейсу. «45» просто относится к номеру интерфейса в стандартной спецификации.

Типы разъемов

Литые разъемы неразъемно крепятся к кабелю с помощью производственного процесса, называемого литьем поверх. Разъем и кабель покрыты термопластичным или силиконовым материалом, образующим единую цельную часть, называемую чехлом, что делает кабель более прочным и способным выдерживать большое количество циклов вставки.

Коннекторы без зазубрин имеют модифицированный кожух, защищающий замок коннектора от случайного отщелкивания. Кабели Snagless обычно используются в ситуациях, когда кабель часто подключается и отключается, например, при сетевом подключении ноутбука к стене.

Типы кабелей

Тонкие и сверхтонкие кабели Кабели
Slim и Ultra-Slim имеют диаметр, который обычно на 30–50 % меньше, чем у стандартного кабеля Cat6. Четырехпарный многожильный кабель, изготовленный из медной проволоки малого сечения, увеличивает поток воздуха в переполненных стойках с оборудованием, что помогает компонентам охлаждаться и обеспечивать их правильную работу. Узкая конструкция также делает кабель легче и упрощает его прокладку в стойках с высокой плотностью размещения, кабельных лотках и воздуховодах.

Плоские кабели
Хотя плоские кабели и не являются распространенным выбором, они обладают некоторыми уникальными характеристиками, которые делают их полезными в определенных приложениях. Плоские кабели обладают хорошей теплоотдачей и более равномерно распределяют физические нагрузки на кабель. Они также изгибаются только через широкие стороны, тогда как обычный круглый кабель изгибается во всех направлениях.

Плоский кабель — хороший выбор, если вам нужно носить соединительный кабель Ethernet в сумке для ноутбука. Он прочный, легкий и не будет легко запутываться. Его плоская форма делает его идеальным для прокладки кабеля под ковром и за плинтусом.

Кабели со сплошным сердечником Сетевые кабели
доступны в форматах многожильных проводов , и , сплошных проводов . Как следует из названия, в одножильном кабеле для каждого проводника используется один сплошной медный провод, поэтому в 4-парном кабеле будет всего 8 одножильных медных проводов. Одножильный кабель легко продавливается, что делает его идеальным для структурированной проводки.

В ситуациях, когда кабель постоянно изгибается или подключается и отсоединяется, выбирайте многожильный кабель. Для горизонтальных кабельных трасс, не подверженных повторяющимся движениям, или для питания через Ethernet (PoE) и наружных приложений используйте кабель с одножильным сердечником.

Бронированный кабель
Внешняя оболочка армированного кабеля изготовлена из термопластичного полиуретана (ТПУ), известного своей прочностью, гибкостью (даже при низких температурах) и устойчивостью к порезам/истиранию. Бронированный кабель рекомендуется для наружного применения и в любом месте, где кабель потенциально может быть раздавлен или порезан.

Что такое перекрестный кабель?
В разъемах RJ45 используются два стандарта проводки, называемые T568A и T568B. Разница заключается в назначении контактов для зеленой и оранжевой пар. Выводы T568A используются чаще всего, но любой из них будет работать, если оба конца кабеля подключены одинаково. Правительство США требует использования стандарта T568A для сетей, устанавливаемых по федеральному контракту.

PIN-код	СИГНАЛ	Т568А	Т568Б
1	ТХ+	Белый/зеленый	Белый/оранжевый
2	ТХ-	Зеленый	Оранжевый
3	РХ+	Белый/оранжевый	Белый/зеленый
4	ТРД2+	Синий	Синий
5	ТРД2-	Белый/Синий	Белый/Синий
6	РХ-	Оранжевый	Зеленый
7	ТРС3+	Белый/Коричневый	Белый/Коричневый
8	ТРС3-	Браун	Браун

Подключение 8-контактных модульных разъемов RJ45: схемы подключения T568A и T568B

Кабели с проводкой T568A на одном конце и T568B на другом называются перекрестными кабелями. Вы можете определить перекрестный кабель, сравнив порядок проводов на каждом конце. Если провода одинаковы на каждом конце (независимо от того, какая конфигурация контактов используется), это «прямой» кабель. Если они разные, то это перекрестный кабель.

В настоящее время большинство коммутаторов и маршрутизаторов Ethernet имеют функцию, называемую авто-MDIX, которая может определить, какой тип порта или кабеля ( перекрестный или прямой ) и соответственно поменяйте местами контакты передачи и приема, устраняя необходимость в перекрестной проводке.

Калибр

Одним из факторов, ограничивающих длину и скорость передачи данных кабеля Ethernet, является размер его проводников. Электрический ток встречает большее сопротивление при передаче по более тонкому проводу. Чем больше проводник, тем легче электронам проходить через него, что приводит к меньшему сопротивлению, меньшим потерям сигнала и большему расстоянию передачи.

Диаметр или калибр проводника кабеля относится к стандартным размерам American Wire Gauge (AWG). Например, одножильный проводник 24 AWG имеет диаметр 0,0201 дюйма. Проводник 28 AWG имеет диаметр 0,0126 дюйма, что почти вдвое меньше. Правильно, чем меньше калибр AWG, тем больше диаметр проводника.

Тип кабеля	Типовой манометр	Диаметр (дюймы)	Диаметр (мм)
Категория 8	22 АВГ	0,0253	0,6438
Кат6/Кат6а	23 АВГ	0,0226	0,5733
Cat5e	24 АВГ	0,0201	0,5106
Тонкий Cat6	28 АВГ	0,0126	0,3211
Ультратонкий Cat6	32 АВГ	0,0080	0,2019

Толщина проводника влияет на характеристики кабеля, но обычно не является самым важным фактором. Экранирование и скорость скручивания больше влияют на мощность и качество сигнала.

Скорость скручивания

Вы когда-нибудь задумывались, почему в кабеле Ethernet используются витые пары проводников? Первые телефонные линии были подвержены помехам от электрических проводов, которые часто находились на одних и тех же опорах. Инженеры обнаружили, что, меняя положение телефонных проводов через каждые несколько полюсов (т. е. левая линия стала правой, а правая — левой), можно уменьшить искажения. Этот метод перестановки проволоки был первым применением скручивания, хотя и с очень слабой скоростью скручивания около шести витков на милю.

В 1881 году шотландец и соучредитель AT&T Александр Грэм Белл использовали ту же технику для создания первой витой пары. На рубеже 20-го века витая пара широко использовалась для передачи сигналов по голосовым телефонным линиям.

В настоящее время скрученные пары проводников являются распространенным способом минимизировать помехи и перекрестные помехи, а также улучшить характеристики кабеля. Скорость скручивания или «шаг» обычно измеряется как количество скручиваний на дюйм или сантиметр.

Скорость скручивания не указана в кабельных стандартах категории IEEE или TIA и остается на усмотрение производителя. Cat5e обычно имеет скорость крутки 4-5 витков на дюйм, тогда как кабели Cat6 имеют скорость крутки 5 или более витков на дюйм. Чтобы еще больше уменьшить перекрестные помехи, не все пары проводников в кабеле будут иметь одинаковую скорость скручивания.

Характеристики оболочки

Оболочки защищают жилы кабеля от физических повреждений, влаги и ультрафиолетового излучения. При прокладке кабеля в стенах, потолках и под полом важно использовать кабели, отвечающие требованиям местных норм (обычно основанных на Национальном электротехническом кодексе NFPA). Три основных номинала для обоих типов кабелей: общего назначения, стояка и для нагнетания.

Класс защиты	Бешрайбунг	Обращение	Приемлемая замена
КМ/КМГ	Средства связи общего назначения	Соединительные кабели. Кабельные трассы внутри помещения. Не для использования в стояках и пленумах.	CMR, CMP
Подступенок (CMR)	Коммуникации, Стояк Стояк представляет собой вертикальное пространство, обычно внутри стен и между этажами.	Установка в стене Может потребоваться из-за страховых или договорных условий	СМР
Пленум (CMP)	Коммуникации, пленум Пленум — это пространство над и под этажами, обычно занимаемое воздуховодами отопления и кондиционирования воздуха.	Воздуховоды и камеры над и под этажами. Может потребоваться из-за страховых или договорных условий.
Наружный (CMX)	Outdoor LDPE (полиэтилен низкой плотности)	Внешний монтаж. Захоронены или подверглись воздействию влаги или УФ-излучения. Длина кабеля до 50 футов.

Специальные приложения

Power over Ethernet (PoE)

PoE позволяет передавать питание и данные по одному кабелю с твердой жилой. Это делает его идеальным для сетевых IP-устройств, таких как камеры видеонаблюдения, считыватели контроля доступа, точки беспроводного доступа (WAP), датчики и освещение, которым требуется питание постоянного тока и подключение к сети передачи данных. PoE дает вам возможность устанавливать устройства там, где они вам нужны, не беспокоясь о доступе к сети переменного тока.

Дополнительная литература
Краткий обзор Power over Ethernet (PoE)

Приложения с ограниченной мощностью (LP)

Компания UL разработала сертификат ограниченной мощности для приложений Power over Ethernet (PoE). Обозначение LP, впервые введенное в 2015 году, указывает на то, что кабель был испытан при «разумных сценариях установки в наихудшем случае» и способен выдерживать указанный ток без превышения номинальной температуры кабеля. Обозначение LP особенно важно в приложениях PoE++, где мощность превышает 60 Вт.

N224-01K-BL-LP5

Наружный кабель

Наружный кабель CMX Ethernet водонепроницаем, устойчив к высыханию и растрескиванию при длительном воздействии солнечных лучей. Его также можно закопать в землю без трубопровода. Также рассмотрите кабель и закрытые разъемы с классом защиты IP68.

Пленумные пространства и стояки

Пленум — это пространство над или под комнатой, обеспечивающее возврат воздуха в систему отопления, вентиляции и кондиционирования здания. Стояк представляет собой вертикальную шахту между этажами для электропроводки, водопроводных труб и кабелей для передачи голоса или данных. В случае пожара очень важно, чтобы прокладка кабелей в этих местах не способствовала распространению дыма и ядовитых паров.

При выборе кабеля для прокладки через воздуховоды или стояки ищите изделия с рейтингом оболочки CMP (пленум) или CMR (стояк). Эти кабели имеют более высокую степень огнестойкости и выделяют меньше токсичных паров по сравнению с кабелями общего назначения CM или CMG. В США в соответствии с Национальным электротехническим кодексом (NEC) NFPA требуется прокладка кабелей CMP или CMR для нагнетания или стояков, и соответствие может быть договорным или юридическим требованием. Поскольку кабели CMP имеют более высокую огнестойкость, вы можете использовать CMP в стояках, но вы не можете использовать кабель CMR в вентиляционных камерах.

Антибактериальные кабели

Оболочка этих кабелей изготовлена из антибактериального материала, который на 99,9% эффективен в ингибировании Escherichia coli (E. coli) и Staphylococcus aureus (стафилококк). Эта дополнительная защита делает эти кабели идеальным решением для приложений с частыми контактами и в средах, где бактериальная инфекция вызывает особую озабоченность, например, в медицинских учреждениях, школах, производственных процессах и ресторанах / кухнях.

Выбор кабелей Ethernet

В чем разница между Cat5 и Cat6? Кабели
Cat6 и Cat6a дороже, чем кабели Cat5e, поэтому важно знать, что вы получаете за свои деньги. Для кабелей длиной до 50 футов Cat6 обеспечивает скорость 10 Гбит/с против 1 Гбит/с для Cat5e. Для более длинных пробегов Cat5e и Cat6 должны обеспечивать одинаковую производительность.

Должен ли я перейти с Cat5e на Cat6?
Обновление до Cat6 имеет смысл, если оборудование на обоих концах поддерживает скорость 10 Гбит/с. Например, соединения базовой сети между коммутаторами, маршрутизаторами или мостами выиграют от более высокой пропускной способности.

Стоят ли кабели Cat8 дополнительных денег?
Cat8 предназначен для связи между коммутаторами в сетях 25G и 40G. В жилых и коммерческих проектах за пределами центра обработки данных лучше использовать кабель Cat6a . Это не только дешевле, но и проще и быстрее в установке.

Можно ли смешивать кабели Cat5 и Cat6 в сети?
Нет проблем с использованием кабелей Cat5e и Cat6 в одной и той же сети, если вы не создаете узкое место. Используйте Cat6 в тех частях вашей сети, где важна быстрая передача данных, например, между коммутатором и маршрутизатором.

Все ли кабели категории 6 одинаковы?
Все кабели хорошего качества, протестированные и сертифицированные производителем для определенной полосы пропускания и скорости передачи данных, практически одинаковы. Экранированный кабель Cat6 и Cat6a обеспечивают лучшую производительность, чем неэкранированный, особенно когда кабели должны быть проложены в непосредственной близости от линий электропередач или крупного электрического оборудования.

Дешевые кабели так же хорошо работают?
Одним словом, нет. Кабели категории изготовлены из цельной или многожильной меди, но некоторые компании продают дешевые версии, изготовленные из алюминия с медным покрытием (CCA), алюминиевого проводника, покрытого медью. Эти кабели дешевле в производстве, но в результате получается более слабый кабель, который также не работает.

Продукты, упомянутые в этой статье

CAT5E

CAT6

CAT6A

CAT8

BUILD
78978
. .
78
78
78
78
78
78
78
78
78
778
778
.
Мы знаем, что у вас есть из чего выбрать. На первый взгляд все они могут показаться одинаковыми. Разница в том, что вы не видите. Приобретая Tripp Lite от Eaton, вы получаете надежные инженерные решения, проверенную надежность и исключительное обслуживание клиентов. Все наши продукты проходят строгий контроль качества, прежде чем они поступят в продажу, а независимые испытательные агентства проверяют, соответствуют ли наши продукты последним стандартам безопасности и производительности. Наша приверженность качеству позволяет нам поддерживать нашу продукцию ведущими в отрасли гарантиями и отзывчивым обслуживанием клиентов. Это отличие Tripp Lite от Eaton.
Приложение A. Технические характеристики и выводы
Приложение A. Технические характеристики и выводы
В этом приложении содержится следующая информация о технических характеристиках вашей системы:
«Системные характеристики»
«Физические и энергетические характеристики»
«Экологические характеристики»
«Характеристики порта ввода-вывода»
Спецификации системного уровня
В Таблице A-1 представлены диапазоны конфигураций Altix ICE 8200. Обратите внимание, что хотя каждая плата вычислений/памяти может содержать один или два процессора; в каждом сокете процессора размещается два или четыре процессорных «ядра».
Таблица А-1. Диапазоны конфигураций Altix ICE 8200 Series
Категория
Минимум
Максимум
Процессоры
8 ядер процессора (2 блейд-сервера) ^[a]
512 процессорных ядер на стойку
Индивидуальные стойки (IRU)
1 на стойку
4 на стойку
Блейд-модуль памяти DIMM вместимость
2 модуля DIMM на лезвие (4 МБ минимум на лезвие) ^[b]
8 модулей DIMM на лезвие
DIMM основной памяти системы
8 по IRU
128 на IRU (512 на стойку)
Блейд-модули управления шасси
Один на IRU
4 на стойку
Блейд-коммутаторы InfiniBand
2 по IRU
4 на IRU (16 на стойку)
^[a] Вычислительные блейды поддерживают один или два гнезда с заполнением. Это в общей сложности четыре или восемь ядер на лезвие.
^[b] Для систем, использующих программное обеспечение Scali Manage, требуется минимум восемь МБ памяти на модуль.

Физические характеристики и мощность
В Таблице A-2 показаны физические характеристики системы Altix ICE.
Таблица А-2. Физические характеристики Altix ICE 8200 Series
Характеристики системы (одна стойка)
Спецификация
Высота
79,5 дюйма (201,9 см)
Ширина
31,3 дюйма (79,5 см)
Глубина
45,8 дюйма (116,3 см)
Максимальный вес (полный)
~2490 фунтов. (1132 кг) приблизительно
Максимальный вес в упаковке
~2535 фунтов. (1152 кг) приблизительно
Диапазон напряжения
Номинал
Диапазон допусков
Северная Америка/Международный
200-240 В переменного тока /230 В переменного тока
180–264 В переменного тока /180–254 В переменного тока
Частота
Номинал
Диапазон допусков
Северная Америка/Международный
50/60 Гц/50 Гц
47–63 Гц /47–63 Гц
Требуется фаза
Однофазный или трехфазный
Требования к питанию (макс. )
31,63 кВА (31 кВт)
Время удержания
20 мс
Кабель питания
Съемные шнуры длиной 3,66 м (12 футов)
Размеры в упаковке
Высота: 81,375 дюйма (206,7 см)
Ширина: 48 дюймов (121,9 см)
Глубина: 54 дюйма (137,1 см)
Требования к доступу
Передний
Задний
Боковой
48 дюймов (121,9 см)
48 дюймов (121,9 см)
Нет

Условия окружающей среды
В Таблице A-3 перечислены характеристики окружающей среды системы.
Таблица А-3. Характеристики окружающей среды
Функция
Спецификация
Температурный допуск
(рабочий)
+5 C (41 F) до +35 ^{C (95 F) (до 1500 м / 5000 футов)
+5 C (41 ^{F) до +30 ^{C (86 ^{F) (от 1500 м до 3000 м / от 5000 футов до 10 000 футов)}}}}
Допустимая температура
(в нерабочем состоянии)
от -40 C (-40 F) до +60 ^{C (140 F)}
Относительная влажность
от 10 % до 80 % при работе (без конденсата)
от 8 до 95 % при хранении (без конденсата)
Теплоотвод
Altix ICE (стойка)
Приблизительно 105,8 кБТЕ/ч максимум (на основе 31 кВт)
Требование к охлаждению
Атмосферное воздушное или опциональное водяное охлаждение
Подача воздуха: впуск (спереди), выхлоп (зад)
Приблизительно 6 000 кубических футов в минуту (нормальная работа) 4 000 кубических футов в минуту, типичная
Максимальная высота
10 000 футов (3 049 м) в рабочем состоянии
40 000 футов (12 195 м) в нерабочем состоянии
Уровень акустического шума
Максимум менее 65 дБА

Характеристики портов ввода/вывода
В этом разделе содержатся следующие характеристики и информация о выводах портов для базовых портов ввода/вывода вашей системы:
«Ethernet Port»
«Последовательные порты»
Порт Ethernet
Система автоматически выбирает скорость и тип порта Ethernet (дуплексный или полудуплексный) при загрузке сервера в зависимости от того, к чему он подключен. На рис. A-1 показан порт Ethernet.
Рисунок A-1. Порт Ethernet
В Табл. A-4 показано назначение контактов кабеля для порта Ethernet, работающего в режиме 10/100-Base-T, а также работающего в режиме 1000Base-T.
Таблица А-4. Выводы Ethernet
Выводы Ethernet 10/100Base-T
Выводы Gigabit Ethernet
Назначение контактов
Назначение контактов
1 Передача +
1 Передача/прием 0 +
2 Передача –
2 Передача/прием 0 –
3 Получить +
3 Передача/прием 1 +
4 НУ
4 Передача/прием 2 +
5 НУ
5 Передача/прием 2 –
6 Прием –
6 Передача/Прием 1 –
7 НУ
7 Передача/Прием 3 +
8 НУ
8 Передача/прием 3 –
NU = Не используется
Последовательные порты
Платы управления шасси IRU имеют 9-контактные разъемы последовательного интерфейса. Эти порты способны передавать данные со скоростью до 230 кбит/с. Другие функции портов включают следующее:
Программируемые данные, четность и стоповые биты
Программируемая скорость передачи данных и модемное управление
На рис. A-2 показан пример последовательного порта.
Рисунок A-2. Разъем последовательного порта
Таблица A-5 показывает назначение выводов для 9-контактного штекерного разъема DB-9.
Таблица A-5. Распиновка последовательного порта
Контакт
Назначение
Описание
1
DCD
Обнаружение носителя данных
2
РСД
Получение данных
3
ТСД
Передача данных
4
ДТР
Терминал данных готов
5
Земля
Сигнальная земля
6
ДСР
Набор данных готов
7
РТС
Запрос на отправку
8
КТС
Разрешить отправку
9
РИ
Кольцевой индикатор

Сеть — Почему кабели Ethernet имеют 8 проводов?
Спросил 9 лет, 10 месяцев назад
Изменено 9 лет назад
Просмотрено 123k раз
Это может показаться глупым вопросом, но почему кабели Ethernet имеют 8 проводов? Кабели Cat5 использовали только 4 из 8 проводов, поэтому на самом деле «необходимо» только 4. Почему не 12 или 16 проводов?
сеть
Ethernet
кабель
7
Это интересный вопрос, поскольку я никогда не видел ничего, что бы авторитетно заявляло о дизайнерских решениях, стоящих за этим выбором. Все, с чем я столкнулся, будь то в Интернете или из разговоров с людьми, которые умнее меня в этой области, кажется, указывает на две возможности:
Защита будущего
Дополнительное экранирование
Защита будущего
К моменту выпуска спецификации Cat5 мы увидели бурный рост кабельных трасс для передачи данных. Телефон использовал Cat3 или что-то подобное в течение некоторого времени, последовательные соединения были запущены в университетских городках, ThickNet проложил себе путь, ThinNet начал активно использоваться в микрокомпьютерных лабораториях и, в некоторых случаях, в офисах. Было очевидно, что будущее за сетевым вычислительным оборудованием. Мы также узнали об ужасных затратах на замену кабелей для удовлетворения требований более длинных сегментов или более высоких скоростей. Посмотрим правде в глаза, замена кабелей — кошмарная рутина и дорого.
Идея ограничения этой стоимости путем разработки кабеля, который можно было бы проложить и оставить на некоторое время, была определенно привлекательной. Таким образом, дальновидные инженеры, которые, вероятно, устали от замены проводки, могли легко счесть целесообразным добавить в спецификацию дополнительные пары. Ведь особенно в то время, когда цена на оптовую медь была относительно низкой. Что дороже — добавить 4 дополнительных провода или снять старую проводку и добавить новую?
Дополнительное экранирование
Так как типичный Cat5 представляет собой UTP (неэкранированную витую пару), он не содержит дополнительной заземленной фольги для устранения посторонних электромагнитных помех. Мне рассказывали, что при надлежащем заземлении неиспользуемые провода помогут буферизовать используемые пары аналогичным, хотя и менее эффективным способом, чем реальное экранирование. Это могло быть важной особенностью для длинных участков и (электрически) шумных сред, к которым мы привыкли в то время.
Для меня наиболее убедительным аргументом является защита от будущего.
14
По той же причине, по которой первая и вторая пара подключены к контактам 4, 5 и 3, 6: совместимость с телефонными системами. В телефонии основной парой является средняя пара, а второй парой является следующая за средней (контакты 2, 5 в RJ11 и 3, 6 в RJ45).
Если вы используете Fast Ethernet или Ethernet, вы можете проложить телефонный сигнал по обычному кабелю, и он будет работать без разветвителя (вы можете подключить телефон или компьютер напрямую к розетке).
Почему 8, а не 6? Я не знаю. Возможно, люди, ответственные за Ethernet, думали, что для скорости 100 Мбит/с потребуются две пары отправки и две пары приема (эти были «эпохой параллельных интерфейсов» ;-)) или что наличие емкости для 2 телефонных линий было бы выгодно.
Большее количество проводов может привести к слишком дорогим кабелям, поэтому в качестве компромисса было выбрано 8.
3
Четырехпарный кабель UTP с разъемами RJ-45 был изобретен для использования в аудиотелефонах. Его принятие и развитие в качестве среды для высокоскоростной передачи цифровых данных было вопросом удобства: адаптация ранее существовавших продуктов массового производства для новых целей, а не разработка совершенно нового технического стандарта, специфичного для одного нового приложения.
Как это работает, было продемонстрировано при разработке стандартов скорости. 100BASE-TX, -T2 и -T4 разрабатывались параллельно с целью внедрения на различных типах ранее существовавших электроустановок. T4 обеспечивает скорость 100 Мбит/с по всем 4 парам Cat3, которая уже использовалась на многих милях каналов в компаниях для телефонов и предыдущих сетевых технологий. T2 может работать на 2 парах Cat3 ценой более сложной модели сигнализации и чувствительности к помехам, чем и объясняется его фактическое отсутствие. Для TX требуется 2 пары Cat5, что оставляет 2 пары для других приложений: отдельная физическая сеть или телефонная служба, разделенная очень простым адаптером. Именно благодаря этой возможности TX выжил, в то время как T4 использовался только на переходном этапе. Замена старого 4-парного телефона или UTP Cat3 на 4-парный UTP Cat5 в том же цикле не была бесплатной, но это был довольно простой путь к значительному улучшению коммуникационных возможностей.
В конечном счете, никто не использует 2-парный UTP Cat5, потому что 2-парный UTP любого класса никогда не был экономически оправданным вариантом с точки зрения денег или пространства для чего-либо длиннее соединительного кабеля. Он не намного тоньше и дешевле, чем 4 пары, потому что 2 пары нуждаются в такой же физической и электрической защите, как и 4, если вы собираетесь прокладывать их в стенах и трубопроводах.
1
Что касается вашего дополнительного вопроса о количестве ядер. ..
Каждая из четырех пар кабеля категории 5 имеет разное точное количество витков на метр, чтобы свести к минимуму перекрестные помехи между парами. Хотя кабельные сборки, содержащие 4 пары, распространены, категория 5 не ограничивается 4 парами. Магистральные приложения предполагают использование до 100 пар[2]. Такое использование симметричных линий помогает сохранить высокое отношение сигнал/шум, несмотря на помехи как от внешних источников, так и перекрестные помехи от других пар. Кабели категории 5 чаще всего используются для более быстрых сетей Ethernet, таких как 100BASE-TX и 1000BASE-T.
Источник.
1
Для 10BaseT и 100BaseTX требуется только четыре провода, а для Gigabit Ethernet — восемь.
4
В качестве первого замечания: В данном типе кабельной системы для передачи одного сигнала используется не один проводник, а пара. В одном проводе сигнал в фазе +, во втором в фазе — (логическая «1» в одной линии например +10В, а во второй линии пары -10В). Это связано с тем, что на конце кабеля RX сигнал оценивается как разница между первой и второй линией в паре. Это хороший способ устранить помехи на линии — на линии может быть помеха другому сигналу на линии, но он будет добавлен на обеих линиях в том же направлении — например, если вы добавили на обеих линиях +10В и у вас будет логическая «1», у вас будет на первой линии +20В, на второй линии 0В (-10В + 10В), но разница все та же, 20В. Аналогично для логического «0» будет разница на паре 0V. Скажу честно: я точно не знаю, сколько вольт на проводе, это только для воображения.
Второе уведомление: Если первая кабельная система использовала 4 пары, то это было так, потому что 2 пары были запланированы для компьютерной сети, а другие 2 пары были запланированы для голосовой связи. Это было хорошо для сетей со скоростью до 100 Мбит / с. В сетях со скоростью 1 Гбит/с компьютеры используют 4 пары, и связь на этой скорости осуществляется только в полудуплексном режиме. Если вы хотите иметь полнодуплексную связь на скорости 1 Гбит/с, вы должны использовать оптический кабель.
3
Выберите правильный кабель Ethernet
9Сети 0002 AVB основаны на наборе стандартов для кабельной инфраструктуры, чтобы обеспечить надежность и постоянство производительности сети. Эти стандарты включают в себя спецификации самой конструкции кабеля, а также спецификации для подключения кабелей и физических подключений к устройствам. Отклонения от этих спецификаций могут привести к снижению производительности и даже к потере данных, поэтому важно использовать правильный кабель для работы и использовать кабель хорошего качества, соответствующий необходимым спецификациям.
Использование кабеля, не соответствующего спецификации, может привести к потере пакетов и прерывистым соединениям. Для простых сетей передачи данных, таких как те, которые используются для потоковой передачи видео или файлов, это может просто означать увеличение времени буферизации или времени передачи. Для живого звука в реальном времени это может означать слышимые пропадания звука или полную потерю звука.
Хотя для самого AVB не требуется гигабитный Ethernet, продукту PreSonus AVB требуется эта скорость из-за задействованного количества потоков и каналов. Хотя это не является функцией самих кабелей (устройства и коммутаторы AVB работают с гигабитным Ethernet), по-прежнему важно помнить об этом при построении сети AVB, поскольку вы должны выбрать кабель Ethernet, способный поддерживать гигабитные скорости. .
В сетях Ethernet с медным проводом обычно используется витая пара. Витая пара — это тип проводки, в котором два проводника одной цепи скручены вместе для устранения электромагнитных помех (ЭМП) от внешних источников и уменьшения перекрестных помех между соседними парами.
Сети AVB требуют использования кабелей CAT5e или CAT6, оба из которых поддерживают гигабитные скорости на длине до 100 метров, как указано в стандарте TIA/EIA-568. CAT6 предназначен для поддержки скоростей до 10 Гбит/с (10GBASE-T или 10 Gigabit Ethernet), но обратно совместим с CAT5e. Основные различия между кабелем CAT5e и CAT6 заключаются в калибре проводников и количестве витков на дюйм в каждой паре проводов. В кабеле CAT6 используется более толстый провод и большее количество витков на дюйм, что обеспечивает более низкие перекрестные помехи, более высокое отношение сигнал/шум и в целом лучшие характеристики по сравнению с эквивалентом CAT5e.
Выбор типа кабеля для вашего приложения зависит от нескольких факторов. Дизайн сети, тип установки (стационарная или мобильная), бюджет и будущие приложения должны учитываться при выборе типа кабеля, который вы будете использовать. Кабель CAT5e обычно немного более экономичен, с ним может быть проще работать, и он по-прежнему полностью поддерживает гигабитные скорости, но Cat6, как правило, является лучшим выбором и стоит дополнительных инвестиций, учитывая его способность работать на более высоких скоростях, особенно с учетом будущих потребностей. из вашей системы.
Совет для опытных пользователей: Всегда приобретайте кабель у надежного поставщика, чтобы убедиться, что вы покупаете высококачественный продукт, который соответствует отраслевым и техническим спецификациям, заявленным на этикетке категории (CAT5e или CAT6). Никогда не покупайте кабели с маркировкой CCA (Copper Clad Aluminium), так как они не соответствуют спецификациям TIA/EIA для кабелей Cat5e и Cat6.
Используете ли вы кабель CAT5e или CAT6, у вас будет возможность использовать экранированный или неэкранированный кабель. Оба типа кабелей могут использоваться для сетей AVB и имеют преимущества в зависимости от типа проектируемой установки AVB.
Кабели с экранированной витой парой (STP) обеспечивают защиту от помех, особенно электромагнитных помех (EMI). Кабель STP имеет дополнительное электрическое экранирование по всей длине кабеля, а также специально сконструированные вилки, которые электрически соединяют и должным образом заземляют экран кабеля с устройством, подключенным на каждом конце. Первоначально разработанный для промышленного применения, экранированный кабель идеально подходит для стационарных установок, где кабель Ethernet необходимо прокладывать рядом с источником питания, флуоресцентным освещением и т. д.
Как и сбалансированный аналоговый кабель, кабели STP должны быть заземлены, поэтому вам необходимо использовать разъемы RJ45, совместимые с STP. Большинство разъемов Ethernet с блокировкой XLR, которые вы найдете в профессиональном аудиооборудовании, например, микшеры StudioLive Series III и сценические блоки NSB, предназначены для поддержки как экранированных, так и неэкранированных кабельных соединений.
В некоторых конкретных случаях использования может потребоваться экранированный кабель Ethernet, чтобы предотвратить влияние электромагнитных помех (EMI) или радиочастотных помех (RFI) на работу кабеля. Следует отметить, что если экранированный кабель используется, но неправильно реализован, это может вызвать проблемы и усугубить ситуацию по сравнению с использованием неэкранированного кабеля. Как и во всем, что касается аудио, если у вас нет опыта в установке или проектировании, стоит вложиться и проконсультироваться с профессионалом, у которого есть опыт.
Существует несколько различных аббревиатур, обычно используемых для описания экранированных кабелей, в которых витые пары не экранированы по отдельности. Эти типы кабелей полагаются на общий экран или экран для фильтрации внешних шумов. Хотя вы можете обнаружить, что они используются как синонимы, следует отметить важные различия:
SF/UTP. Этот кабель имеет плетеный экран (S) и экран из фольги (F), который окружает неэкранированные витые пары (UTP). Кабели с общим плетеным экраном отлично подходят для приложений, требующих дополнительной защиты от электромагнитных помех.
S/UTP. Этот кабель имеет плетеный экран (S), окружающий неэкранированные витые пары (UTP).
F/UTP (FTP). В этом кабеле используется общий экран из фольги (F) для защиты неэкранированных витых пар (UTP), и по сути он очень похож на простой кабель UTP, обеспечивая очень небольшую защиту.
S/FTP. Этот кабель имеет общий плетеный экран (S), в который заключены экранированные фольгой витые пары (FTP). В этой конструкции каждая витая пара защищена собственным экраном из фольги, чтобы ограничить количество перекрестных помех между ними.
Ф/ФТП. В этой конструкции общий экран из фольги (F) защищает витые пары с экраном из фольги в индивидуальной упаковке (FTP).
U/FTP. В этой конструкции отсутствует общий экран, и для ограничения помех используются только отдельные витые пары, обернутые фольгой (FTP).
Неэкранированная витая пара (UTP) и ее родственники U/FTP и F/UTP легче и гибче. Преимущество этих типов кабелей заключается в том, что их легче заделывать, и они намного более гибкие, чем их экранированные аналоги. Какой тип кабеля вы выберете, во многом зависит от вашего приложения и уровня помех окружающей среды, с которыми вы ожидаете столкнуться.
Еще одна вещь, которую следует учитывать при выборе кабеля Ethernet, это то, является ли он одножильным или многожильным. В одножильном кабеле каждый из проводников представляет собой один медный провод, что лучше подходит для прокладки и длинных кабелей (более 70 м). В многожильных кабелях для каждого проводника используется несколько более тонких медных проводов, что делает их более гибкими и простыми в обращении. Это делает кабель с многожильным сердечником более подходящим для туров и более коротких кабелей.
Большинство кабелей Ethernet являются одножильными, сконструированными с использованием сплошных изолированных неизолированных медных проводников для каждого из восьми проводов в четырех витых парах кабеля. Эти кабели предназначены для использования в стационарных и полустационарных установках и предназначены для прокладки горизонтальных и магистральных кабелей на большие расстояния. Все одножильные кабели UTP CAT5e и CAT6 имеют минимальный радиус изгиба в соответствии со стандартами производительности. Радиус изгиба — это минимальный радиус, при котором кабель можно согнуть, не перекручивая его, что может привести к повреждению и сокращению срока его службы. Минимальный радиус изгиба кабеля категорий 5, 5e и 6 в четыре раза превышает диаметр кабеля или около одного дюйма. Правильная установка кабеля имеет важное значение для обеспечения максимальной производительности кабеля.
В случае мобильного живого звука с частой настройкой и демонтажем кабель Ethernet со сплошным сердечником, вероятно, не лучший выбор, так как он, как правило, более жесткий и не способствует простой прокладке и плоской прокладке. Кабели со сплошным сердечником не следует чрезмерно изгибать, сгибать или скручивать сверх рекомендуемых характеристик кабеля, так как вы рискуете повредить кабель, что приведет к снижению его производительности или даже к выходу из строя.
Многожильные кабели Ethernet имеют несколько жил (обычно 7 жил на проводник) изолированных неизолированных медных проводников. Эти кабели обычно используются для патч-кордов/кабелей, соединяющих устройства с сетью, но, поскольку эти кабели более гибкие, чем сплошные проводники, они являются отличным выбором для портативного использования и приложений, где распространены повторные изгибы, такие как частая установка и демонтаж акустическая система с живым звуком.
Краткое примечание о тактическом кабеле Ethernet
Если вам нужен кабель Ethernet, предназначенный специально для суровых условий с повторяющимся развертыванием, следует рассмотреть специальный тип кабеля. В тактическом кабеле обычно используется конструкция из многожильного провода для обеспечения гибкости и долговечности, а также используется тяжелая, часто прорезиненная внешняя оболочка в дополнение к легкой оболочке из ПВХ (иногда называемой «верхней оболочкой»). Кабель Tactical Ethernet очень похож на симметричный аудиокабель на ощупь и по характеристикам, и он гораздо более прочный, чем обычный кабель с твердой жилой, используемый для прокладки в стене здания, что делает его идеальным для приложений Pro Audio и Live Sound.
Создание собственных кабелей Ethernet может стать отличным способом сэкономить деньги и создать кабели, точно соответствующие вашим потребностям и спецификациям. Если вы решите сделать свои собственные кабели Ethernet, важно знать о некоторых возможных ловушках и следовать некоторым важным общим рекомендациям.
Большинство разъемов RJ-45 предназначены для использования с одножильным или многожильным кабелем; однако всегда следует подтверждать совместимость разъема с типом используемого кабеля. Использование вилки, предназначенной для одного типа кабеля, с неподходящим типом кабеля может привести к ненадежным результатам.
То же самое верно для кабельных разъемов CAT5e и CAT6. Большинство соединений RJ-45 предназначены для использования только с одним или другим. Кроме того, некоторые разъемы предназначены для проводов определенного сечения и диаметра кабеля, поэтому, опять же, вам всегда следует подтверждать совместимость вашего разъема с конкретным кабелем, который вы используете.
Совет для опытных пользователей: Как и в случае с кабелем, важно использовать качественный разъем у надежного поставщика. Сам разъем является одним из наиболее важных элементов в уравнении. Даже кабель самого высокого качества хорош настолько, насколько хороши соединения на каждом конце.
Существует две схемы разводки, определенные стандартами TIA/EIA: T568A и T568B. В настоящее время T568B используется почти повсеместно в США — наследие совместимости с аналоговыми телефонами — в то время как T568A более распространен во всем мире. Любой из них вполне приемлем, если вы последовательны. Если вы устанавливаете новую проводку, лучше выбрать один или другой вариант и придерживаться его во всей сети. Если вы прокладываете новые кабели и не уверены в существующей проводке, не беспокойтесь, по большей части даже можно смешивать два стандарта. Самое важное соображение и единственное правило, которому вы обязательно должны следовать, это то, что для данного кабеля или участка вы должны использовать один и тот же стандарт проводки на обоих концах.
При построении собственного кабеля Ethernet с витой парой очень важно, чтобы витки располагались как можно ближе к контактному соединению внутри вилки. Вы также должны убедиться, что пары проводов, идущие к соседним контактам, параллельны внутри корпуса вилки на всем пути к контакту. Вы не хотите, чтобы разные пары были намотаны друг на друга или чтобы провода были сгруппированы внутри вилки и прижаты друг к другу.
Обрезка пар проводов до нужной длины также имеет решающее значение, так как вы хотите убедиться, что задний обжим штекера зажимает оболочку кабеля, а не сами провода.
Вы можете быть удивлены тем, как легко создать некачественную заделку и насколько узким является окно между рабочим кабелем и неисправным кабелем. Характеристики перекрестных помех и возможности подавления электромагнитных помех кабеля Ethernet, которые гарантируют, что он будет работать в соответствии с его номинальной спецификацией, полностью зависят от поддержания этих взаимосвязей проводов в кабеле и разъема штекера. Небольшое внимание к деталям имеет большое значение в этом отношении. Опять же, если вы не знакомы с правильными методами терминации, PreSonus рекомендует проконсультироваться с профессионалом.
Глава 4: Кабели
Что такое сетевой кабель?
Кабель — это среда, по которой информация обычно передается от одного сетевого устройства к другому. Существует несколько типов кабелей, которые обычно используются в локальных сетях. В некоторых случаях в сети будет использоваться только один тип кабеля, в других сетях будут использоваться различные типы кабелей. Тип кабеля, выбранного для сети, зависит от топологии, протокола и размера сети. Понимание характеристик различных типов кабелей и того, как они соотносятся с другими аспектами сети, необходимо для разработки успешной сети.
В следующих разделах обсуждаются типы кабелей, используемых в сетях, и другие связанные темы.
Кабель с неэкранированной витой парой (UTP)
Кабель с экранированной витой парой (STP)
Коаксиальный кабель
Волоконно-оптический кабель
Руководства по установке кабелей
Беспроводные локальные сети
Кабель с неэкранированной витой парой (UTP)
Витая пара бывает двух видов: экранированная и неэкранированная. Неэкранированная витая пара (UTP) является наиболее популярной и, как правило, лучшим вариантом для школьных сетей (см. рис. 1).
Рисунок 1. Неэкранированная витая пара
Качество UTP может варьироваться от телефонного провода до чрезвычайно высокоскоростного кабеля. Кабель имеет четыре пары проводов внутри оболочки. Каждая пара скручена с разным количеством витков на дюйм, чтобы устранить помехи от соседних пар и других электрических устройств. Чем туже скручивание, тем выше поддерживаемая скорость передачи и выше стоимость фута. EIA/TIA (Ассоциация электронной промышленности/Ассоциация телекоммуникационной промышленности) установила стандарты UTP и классифицировала шесть категорий проводов (появляются дополнительные категории).
Категории неэкранированной витой пары
Категория Скорость Использовать
1 1 Мбит/с Только голос (телефонный провод)
2 4 Мбит/с LocalTalk и телефон (используется редко)
3 16 Мбит/с 10BaseT Ethernet
4 20 Мбит/с Token Ring (используется редко)
5 100 Мбит/с (2 пары) 100BaseT Ethernet
1000 Мбит/с (4 пары) Гигабитный Ethernet
5е 1000 Мбит/с Гигабитный Ethernet
6 10 000 Мбит/с Гигабитный Ethernet
Разъем для неэкранированной витой пары
Стандартным разъемом для неэкранированной витой пары является разъем RJ-45. Это пластиковый разъем, похожий на большой телефонный разъем (см. рис. 2). Слот позволяет вставлять RJ-45 только одним способом. RJ расшифровывается как Registered Jack, подразумевая, что разъем соответствует стандарту, заимствованному из телефонной индустрии. Этот стандарт определяет, какой провод подходит к каждому контакту внутри разъема.
Рис. 2. Разъем RJ-45
Хотя кабель UTP является наименее дорогим кабелем, он может быть восприимчив к радиочастотным и электрическим помехам (он не должен находиться слишком близко к электродвигателям, люминесцентным лампам и т. д.). Если вы должны разместить кабель в среде с большим количеством потенциальных помех или если вы должны разместить кабель в чрезвычайно чувствительной среде, которая может быть восприимчива к электрическому току в UTP, экранированная витая пара может быть решением. Экранированные кабели также могут помочь увеличить максимальную длину кабелей.
Кабель с экранированной витой парой доступен в трех различных конфигурациях:
Каждая пара проводов индивидуально экранирована фольгой.
Внутри оболочки имеется экран из фольги или оплетки, покрывающий все провода (группой).
Вокруг каждой отдельной пары, а также вокруг всей группы проводов имеется экран (так называемая витая пара с двойным экраном).
Коаксиальный кабель имеет один медный проводник в центре. Слой пластика обеспечивает изоляцию между центральным проводником и плетеным металлическим экраном (см. рис. 3). Металлический экран помогает блокировать любые внешние помехи от флуоресцентных ламп, двигателей и других компьютеров.
Рис. 3. Коаксиальный кабель
Несмотря на сложность прокладки коаксиального кабеля, он обладает высокой устойчивостью к помехам. Кроме того, он может поддерживать большую длину кабеля между сетевыми устройствами, чем кабель витой пары. Два типа коаксиальных кабелей — толстые коаксиальные и тонкие коаксиальные.
Тонкий коаксиальный кабель также называют тонкой сетью. 10Base2 относится к спецификациям тонкого коаксиального кабеля, передающего сигналы Ethernet. Цифра 2 означает, что приблизительная максимальная длина сегмента составляет 200 метров. На самом деле максимальная длина сегмента составляет 185 метров. Тонкий коаксиальный кабель был популярен в школьных сетях, особенно в сетях с линейными шинами.
Толстый коаксиальный кабель также называют толстой сетью. 10Base5 относится к характеристикам толстого коаксиального кабеля, передающего сигналы Ethernet. Цифра 5 означает, что максимальная длина сегмента составляет 500 метров. Толстый коаксиальный кабель имеет дополнительную защитную пластиковую оболочку, предотвращающую попадание влаги на центральный проводник. Это делает толстый коаксиальный кабель отличным выбором при использовании длинных кабелей в сети линейных шин. Одним из недостатков толстого коаксиала является то, что он плохо гнется и его сложно установить.
Соединители коаксиального кабеля
Наиболее распространенным типом разъема, используемого с коаксиальными кабелями, является разъем Bayone-Neill-Concelman (BNC) (см. рис. 4). Для разъемов BNC доступны различные типы адаптеров, включая Т-образный разъем, бочкообразный разъем и терминатор. Разъемы на кабеле — самые слабые места в любой сети. Чтобы избежать проблем с вашей сетью, всегда используйте разъемы BNC, которые обжимают, а не накручивают кабель.
Рис. 4. Разъем BNC
Волоконно-оптический кабель состоит из центральной стеклянной сердцевины, окруженной несколькими слоями защитных материалов (см. рис. 5). Он передает свет, а не электронные сигналы, устраняя проблему электрических помех. Это делает его идеальным для определенных сред с большим количеством электрических помех. Это также сделало его стандартом для соединения сетей между зданиями из-за его невосприимчивости к воздействию влаги и освещения.
Волоконно-оптический кабель имеет возможность передавать сигналы на гораздо большие расстояния, чем коаксиальный и витая пара. Он также имеет возможность передавать информацию на гораздо более высоких скоростях. Эта способность расширяет коммуникационные возможности, включая такие услуги, как видеоконференции и интерактивные услуги. Стоимость оптоволоконного кабеля сопоставима с медным кабелем; однако его сложнее установить и изменить. 10BaseF относится к спецификациям оптоволоконного кабеля, передающего сигналы Ethernet.
Центральная жила волоконно-оптических кабелей изготовлена из стеклянных или пластиковых волокон (см. рис. 5). Затем пластиковое покрытие амортизирует центр волокна, а кевларовое волокно помогает укрепить кабели и предотвратить их поломку. Наружная изолирующая оболочка из тефлона или ПВХ.
Рис. 5. Волоконно-оптический кабель
Существует два распространенных типа оптоволоконных кабелей — одномодовые и многомодовые. Многомодовый кабель имеет больший диаметр; однако оба кабеля обеспечивают высокую пропускную способность на высоких скоростях. Одиночный режим может обеспечить большее расстояние, но это дороже.
Технические характеристики Тип кабеля
10BaseT неэкранированная витая пара
10Base2 Тонкий коаксиальный
10Base5 Толстый коаксиальный
100BaseT неэкранированная витая пара
100BaseFX Оптоволокно
100BaseBX Одномодовое волокно
100BaseSX Многомодовое волокно
1000BaseT неэкранированная витая пара
1000BaseFX Оптоволокно
1000BaseBX Одномодовое волокно
1000BaseSX Многомодовое волокно
При прокладке кабеля лучше всего соблюдать несколько простых правил:
Всегда используйте больше кабеля, чем вам нужно. Оставьте много слабины.
Проверяйте каждую часть сети по мере ее установки. Даже если он совершенно новый, у него могут быть проблемы, которые потом будет сложно изолировать.
Держитесь на расстоянии не менее 3 футов от люминесцентных ламп и других источников электрических помех.
Если необходимо проложить кабель по полу, закройте кабель кабельными протекторами.
Пометьте оба конца каждого кабеля.
Используйте кабельные стяжки (не ленту), чтобы скрепить кабели вместе в одном месте.
Все больше сетей работают без кабелей, в беспроводном режиме. Беспроводные локальные сети используют высокочастотные радиосигналы, лучи инфракрасного света или лазеры для связи между рабочими станциями, серверами или концентраторами. Каждая рабочая станция и файловый сервер в беспроводной сети имеет своего рода приемопередатчик/антенну для отправки и получения данных. Информация передается между приемопередатчиками, как если бы они были физически связаны. Для более дальних расстояний беспроводная связь также может осуществляться с помощью технологии сотовой связи, микроволновой передачи или спутниковой связи.
Беспроводные сети отлично подходят для подключения портативных компьютеров, портативных устройств или удаленных компьютеров к локальной сети. Беспроводные сети также полезны в старых зданиях, где прокладка кабелей может быть затруднена или невозможна.
Двумя наиболее распространенными типами инфракрасной связи, используемыми в школах, являются прямая видимость и рассеянное вещание. Связь в пределах прямой видимости означает, что между рабочей станцией и трансивером должна быть открытая прямая линия. Если человек находится в пределах прямой видимости во время передачи, информацию необходимо будет отправить снова. Такие препятствия могут замедлить работу беспроводной сети. Рассеянная инфракрасная связь — это широковещательная передача инфракрасных сигналов, рассылаемых в нескольких направлениях, которые отражаются от стен и потолков, пока в конечном итоге не достигают приемника. Сетевые коммуникации с помощью лазера практически аналогичны инфракрасным сетям прямой видимости.
Беспроводные стандарты и скорости
Wi-Fi Alliance — это глобальная некоммерческая организация, которая помогает обеспечивать стандарты и совместимость для беспроводных сетей, а беспроводные сети часто называют WiFi (Wireless Fidelity). Первоначальный стандарт Wi-Fi (IEEE 802.11) был принят в 1997 году. С тех пор появилось (и будет продолжать появляться) множество вариаций. Сети Wi-Fi используют протокол Ethernet.
Стандарт Максимальная скорость Типичный диапазон
802.11а 54 Мбит/с 150 футов
802.11b 11 Мбит/с 300 футов
802. 11g 54 Мбит/с 300 футов
802.11n 100 Мбит/с 300+ футов
Беспроводная безопасность
Беспроводные сети гораздо более уязвимы для несанкционированного использования, чем кабельные сети. Беспроводные сетевые устройства используют радиоволны для связи друг с другом. Наибольшая уязвимость сети заключается в том, что мошеннические машины могут «заглянуть» в радиосвязь. Передаваемая незашифрованная информация может отслеживаться третьей стороной, которая с помощью нужных инструментов (бесплатно загружаемых) может быстро получить доступ ко всей вашей сети, украсть ценные пароли к локальным серверам и онлайн-сервисам, изменить или уничтожить данные и/или или получить доступ к личной и конфиденциальной информации, хранящейся на ваших сетевых серверах. Чтобы минимизировать возможность этого, все современные точки доступа и устройства имеют параметры конфигурации для шифрования передачи. Эти методологии шифрования все еще развиваются, как и инструменты, используемые злоумышленниками, поэтому всегда используйте самое надежное шифрование, доступное в вашей точке доступа и подключаемых устройствах.
ПРИМЕЧАНИЕ О ШИФРОВАНИИ: На момент написания этой статьи шифрование WEP (Wired Equivalent Privacy) можно было легко взломать с помощью доступных бесплатных инструментов, которые распространяются в Интернете. WPA и WPA2 (WiFi Protected Access версии 1 и 2) намного лучше защищают информацию, но использование слабых паролей или парольных фраз при включении этих шифров может позволить их легко взломать. Если в вашей сети используется WEP, вы должны быть очень осторожны при использовании конфиденциальных паролей или других данных.
Для защиты сетей от несанкционированного использования беспроводной сети используются три основных метода. Используйте любой из этих методов при настройке точек беспроводного доступа:
Шифрование.
Включите самое надежное шифрование, поддерживаемое устройствами, которые вы будете подключать к сети. Используйте надежные пароли (надежные пароли обычно определяются как пароли, содержащие символы, цифры и буквы смешанного регистра, длиной не менее 14 символов).
Изоляция.
Используйте беспроводной маршрутизатор, который помещает все беспроводные соединения в подсеть, независимую от основной частной сети. Это защищает данные вашей частной сети от сквозного интернет-трафика.
Скрытый SSID.
Каждая точка доступа имеет идентификатор набора служб (SSID), который по умолчанию передается на клиентские устройства, чтобы можно было найти точку доступа. Отключив эту функцию, стандартное клиентское программное обеспечение для подключения не сможет «увидеть» точку доступа. Тем не менее, обсуждавшиеся ранее программы для наблюдения могут легко найти эти точки доступа, так что само по себе это не более чем скрывает имя точки доступа от случайных пользователей беспроводной связи.
Преимущества беспроводных сетей:
Мобильность. С портативного компьютера или мобильного устройства доступ может быть доступен на всей территории школы, в торговом центре, в самолете и т. д. Все больше и больше предприятий также предлагают бесплатный доступ к Wi-Fi («горячие точки»).
Быстрая настройка. Если на вашем компьютере есть беспроводной адаптер, найти беспроводную сеть можно так же просто, как щелкнуть «Подключиться к сети» — в некоторых случаях вы будете автоматически подключаться к сетям в пределах досягаемости.
Стоимость. Настройка беспроводной сети может быть намного более рентабельной, чем покупка и установка кабелей.
Расширяемость. Добавление новых компьютеров в беспроводную сеть так же просто, как включение компьютера (при условии, что вы не превышаете максимальное количество устройств).
Недостатки беспроводных сетей:
Безопасность. Будьте осторожны. Будьте бдительны. Защитите свои конфиденциальные данные с помощью резервных копий, изолированных частных сетей, надежного шифрования и паролей, а также отслеживайте трафик доступа к сети, входящий и исходящий из вашей беспроводной сети.
Помехи. Поскольку в беспроводных сетях для передачи используются радиосигналы и аналогичные методы, они чувствительны к помехам от источников света и электронных устройств.
Нестабильные соединения. Сколько раз вы слышите сообщение «Подождите, я только что потерял соединение?» Из-за помех, создаваемых электрическими устройствами и/или предметами, блокирующими путь передачи, беспроводные соединения не так стабильны, как соединения по выделенному кабелю.

Категория	Минимум	Максимум
Процессоры	8 ядер процессора (2 блейд-сервера) ^[a]	512 процессорных ядер на стойку
Индивидуальные стойки (IRU)	1 на стойку	4 на стойку
Блейд-модуль памяти DIMM вместимость	2 модуля DIMM на лезвие (4 МБ минимум на лезвие) ^[b]	8 модулей DIMM на лезвие
DIMM основной памяти системы	8 по IRU	128 на IRU (512 на стойку)
Блейд-модули управления шасси	Один на IRU	4 на стойку
Блейд-коммутаторы InfiniBand	2 по IRU	4 на IRU (16 на стойку)
^[a] Вычислительные блейды поддерживают один или два гнезда с заполнением. Это в общей сложности четыре или восемь ядер на лезвие. ^[b] Для систем, использующих программное обеспечение Scali Manage, требуется минимум восемь МБ памяти на модуль.

Характеристики системы (одна стойка)	Спецификация
Высота	79,5 дюйма (201,9 см)
Ширина	31,3 дюйма (79,5 см)
Глубина	45,8 дюйма (116,3 см)
Максимальный вес (полный)	~2490 фунтов. (1132 кг) приблизительно
Максимальный вес в упаковке	~2535 фунтов. (1152 кг) приблизительно
Диапазон напряжения Номинал Диапазон допусков	Северная Америка/Международный 200-240 В переменного тока /230 В переменного тока 180–264 В переменного тока /180–254 В переменного тока
Частота Номинал Диапазон допусков	Северная Америка/Международный 50/60 Гц/50 Гц 47–63 Гц /47–63 Гц
Требуется фаза	Однофазный или трехфазный
Требования к питанию (макс. )	31,63 кВА (31 кВт)
Время удержания	20 мс
Кабель питания	Съемные шнуры длиной 3,66 м (12 футов)
Размеры в упаковке	Высота: 81,375 дюйма (206,7 см) Ширина: 48 дюймов (121,9 см) Глубина: 54 дюйма (137,1 см)
Требования к доступу Передний Задний Боковой	48 дюймов (121,9 см) 48 дюймов (121,9 см) Нет

Функция	Спецификация
Температурный допуск (рабочий)	+5 C (41 F) до +35 ^{C (95 F) (до 1500 м / 5000 футов) +5 C (41 ^{F) до +30 ^{C (86 ^{F) (от 1500 м до 3000 м / от 5000 футов до 10 000 футов)}}}}
Допустимая температура (в нерабочем состоянии)	от -40 C (-40 F) до +60 ^{C (140 F)}
Относительная влажность	от 10 % до 80 % при работе (без конденсата) от 8 до 95 % при хранении (без конденсата)
Теплоотвод Altix ICE (стойка)	Приблизительно 105,8 кБТЕ/ч максимум (на основе 31 кВт)
Требование к охлаждению	Атмосферное воздушное или опциональное водяное охлаждение
Подача воздуха: впуск (спереди), выхлоп (зад)	Приблизительно 6 000 кубических футов в минуту (нормальная работа) 4 000 кубических футов в минуту, типичная
Максимальная высота	10 000 футов (3 049 м) в рабочем состоянии 40 000 футов (12 195 м) в нерабочем состоянии
Уровень акустического шума	Максимум менее 65 дБА

Выводы Ethernet 10/100Base-T	Выводы Gigabit Ethernet
Назначение контактов	Назначение контактов
1 Передача +	1 Передача/прием 0 +
2 Передача –	2 Передача/прием 0 –
3 Получить +	3 Передача/прием 1 +
4 НУ	4 Передача/прием 2 +
5 НУ	5 Передача/прием 2 –
6 Прием –	6 Передача/Прием 1 –
7 НУ	7 Передача/Прием 3 +
8 НУ	8 Передача/прием 3 –

Контакт	Назначение	Описание
1	DCD	Обнаружение носителя данных
2	РСД	Получение данных
3	ТСД	Передача данных
4	ДТР	Терминал данных готов
5	Земля	Сигнальная земля
6	ДСР	Набор данных готов
7	РТС	Запрос на отправку
8	КТС	Разрешить отправку
9	РИ	Кольцевой индикатор

Категория	Скорость	Использовать
1	1 Мбит/с	Только голос (телефонный провод)
2	4 Мбит/с	LocalTalk и телефон (используется редко)
3	16 Мбит/с	10BaseT Ethernet
4	20 Мбит/с	Token Ring (используется редко)
5	100 Мбит/с (2 пары)	100BaseT Ethernet
5	1000 Мбит/с (4 пары)	Гигабитный Ethernet
5е	1000 Мбит/с	Гигабитный Ethernet
6	10 000 Мбит/с	Гигабитный Ethernet

Технические характеристики	Тип кабеля
10BaseT	неэкранированная витая пара
10Base2	Тонкий коаксиальный
10Base5	Толстый коаксиальный
100BaseT	неэкранированная витая пара
100BaseFX	Оптоволокно
100BaseBX	Одномодовое волокно
100BaseSX	Многомодовое волокно
1000BaseT	неэкранированная витая пара
1000BaseFX	Оптоволокно
1000BaseBX	Одномодовое волокно
1000BaseSX	Многомодовое волокно

Стандарт	Максимальная скорость	Типичный диапазон
802.11а	54 Мбит/с	150 футов
802.11b	11 Мбит/с	300 футов
802. 11g	54 Мбит/с	300 футов
802.11n	100 Мбит/с	300+ футов
