Расчет сопротивления кабеля

Главная » Статьи » Расчет сопротивления кабеля

Расчёт сопротивления провода

Любое вещество (при температуре выше 0К (и других обычных условиях )) обладает способностью проводить электрический ток. Величиной характеризующей способность вещества проводить электрический ток является электрическая проводимость. Величиной обратной проводимости является сопротивление. Электрическое сопротивление бывает активным и реактивным. Если через провод протекает постоянный ток то прохождению этого тока препятствует только активное сопротивление. При переменном токе активное сопротивление провода остаётся. Если провод проводящий ток имеет постоянную площадь сечения по всей его длине, состоит из однородного материала, воздействием разных полей можно пренебречь то активное сопротивление этого провода может быть рассчитано по формуле 2.

Рисунок 1 — Провод

Сопротивление провода зависит от его длинны, его площади поперечного сечения, удельного сопротивления ρ материала из которого состоит этот провод. Удельное сопротивление ρ любого материала (в разной степени) зависит от температуры и других факторов. Для примера рассчитаем активное электрическое сопротивление стального провода круглого сечения длинной 869мм, диаметром 0.4 мм и предположим что удельное сопротивление стали из которой сделан этот провод неизменно.

Дано:

Рассчитаем площадь поперечного сечения провода: Рассчитаем сопротивление провода: Сопротивление провода можно определить омметром (или мультиметром). Значение сопротивления данного провода определённое экспериментально примерно равно рассчитанному: Для расчёта сопротивления провода можно использовать программу:

Купить провод

electe.blogspot.ru

Как рассчитать сопротивление провода — инструкция с таблицами и формулами

В своей работе электрик часто сталкивается с вычислением различных величин и преобразований. Так для корректного подбора кабеля приходится подбирать нужное сечение. Логика выбора сечения основана на зависимости сопротивления от длины линии и площади сечения проводника. В этой статье мы рассмотрим, как выполняется расчет сопротивления провода по его геометрическим размерам.

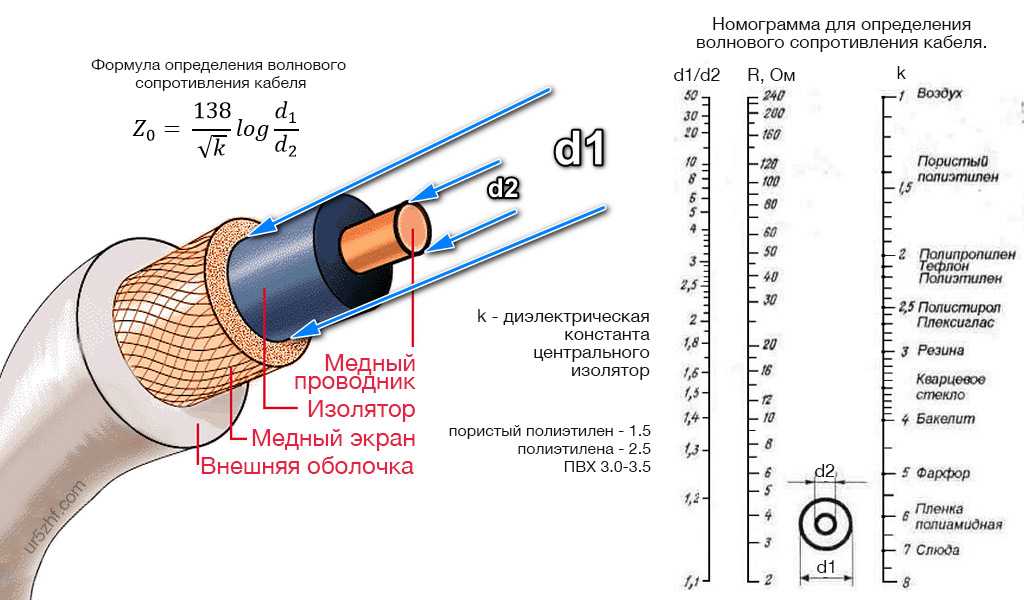

Формула для расчета

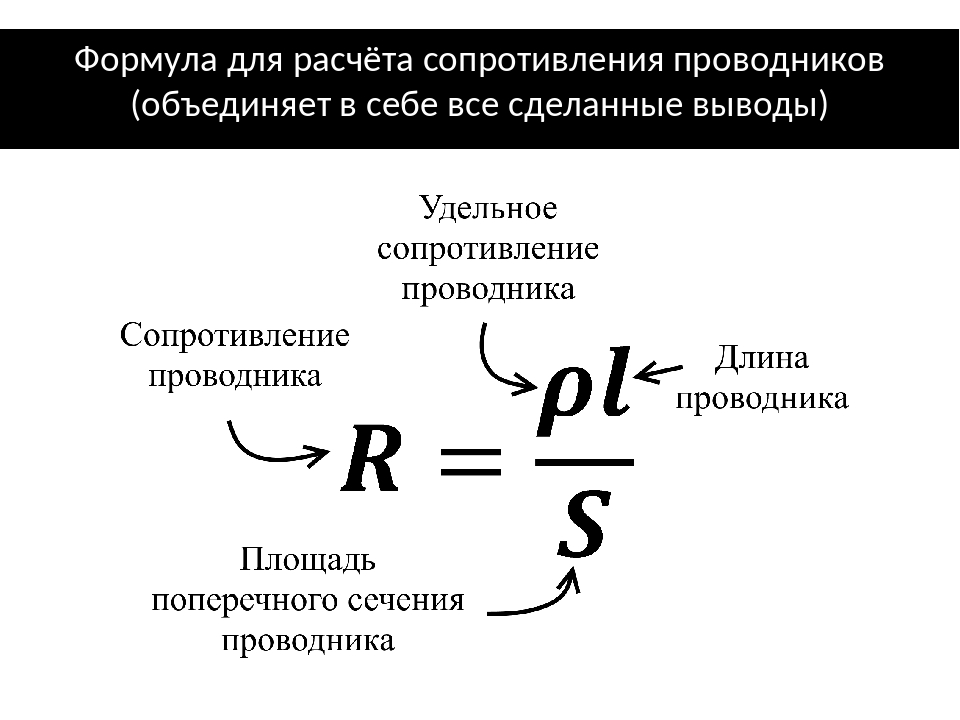

Любые вычисления начинаются с формулы. Основной формулой для расчета сопротивления проводника является:

R=(ρ*l)/S

Где R – сопротивление в Омах, ρ – удельное сопротивление, l – длина в м, S – площадь поперечного сечения провода в мм2.

Эта формула подходит для расчета сопротивления провода по сечению и длине. Из неё следует, что в зависимости от длины изменяется сопротивление, чем длиннее – тем больше. И от площади сечения – наоборот, чем толще провод (большое сечение), тем меньше сопротивление. Однако непонятной остаётся величина, обозначенная буквой ρ (Ро).

Удельное сопротивление

Удельное сопротивление – это табличная величина, для каждого металла она своя. Она нужна для расчета и зависит от кристаллической решетки металла и структуры атомов.

Из таблицы видно, что самое меньшее сопротивление у серебра, для медного кабеля оно равняется 1,68*10-8 Ом*мм2/м. Такая размерность говорит нам, сколько приходится Ом при сечении в 1 миллиметр квадратный и длине в 1 метр.

Кстати, серебряное покрытие используется в контактах коммутационных аппаратов, автоматических выключателей, реле и прочего. Это снижает переходное контактное сопротивление, повышает срок службы и уменьшает нагрев контактов. При этом в контактах измерительной и точной аппаратуры используют позолоченные контакты из-за того, что они слабо окисляются или вообще не окисляются.

У алюминия, который часто использовался в электропроводке раньше, сопротивление в 1,8 раза больше чем у меди, равняется 2,82*10-8 Ом*мм2/м. Чем больше сопротивление проводника, тем сильнее он греется. Поэтому при одинаковом сечении алюминиевый кабель может передать меньший ток, чем медный, это и стало основной причиной почему все современные электрики используют медную электропроводку. У нихрома, который используется в нагревательных приборах оно в 100 раз больше чем у меди 1,1*10-6 Ом*мм2/м.

Расчет по диаметру

На практике часто бывает так, что площадь поперечного сечения жилы не известна. Без этого значения ничего рассчитать не получится. Чтобы узнать её, нужно измерить диаметр. Если жила тонка, можно взять гвоздь или любой другой стержень, намотать на него 10 витков провода, обычной линейкой измерить длину получившейся спирали и разделить на 10, так вы узнаете диаметр.

Ну, или просто замерить штангенциркулем. Расчет сечения выполняется по формуле:

Обязательны ли расчеты?

Как мы уже сказали, сечение провода выбирают исходя из предполагаемого тока и сопротивления металла, из которого изготовлены жилы. Логика выбора заключается в следующем: сечение подбирают таким способом, чтобы сопротивление при заданной длине не приводило к значительным просадкам напряжения. Чтобы не проводить ряд расчетов, для коротких линий (до 10-20 метров) есть достаточно точные таблицы:

В этой таблице указаны типовые значения сечения медных и алюминиевых жил и номинальные токи через них. Для удобства указана мощность нагрузки, которую выдержит эта линия. Обратите внимание на разницу в токах и мощности при напряжении 380В, естественно, что это предполагается трёхфазная электросеть.

Напоследок рекомендуем просмотреть видео, на котором подробно рассказывается, как рассчитать сечение проводника, а также предоставлены примеры расчетных работ:

Расчет сопротивления провода сводится к использованию пары формул, при этом вы можете скачать готовые калькуляторы из Плэй Маркета для своего смартфона, например, «Electrodroid» или «Мобильный электрик». Эти знания пригодятся для расчетов нагревательных приборов, кабельных линий, предохранителей и даже популярных на сегодняшний день спиралей для электронных сигарет.

Материалы по теме:

samelectrik.ru

Сопротивление провода

Cуществуют два варианта применения калькуляторa

для расчета сопротивления провода (R) если вы знаете материал провода, диаметр (d) или площадь поперечного сечения провода (S) и длину провода (L)
чтобы найти длину провода (L) когда вы знаете материал, диаметр (d) или площадь поперечного сечения (S) и желаемое сопротивление провода (R)

резисторы параллельно

конденсаторы последовательно

катушки параллельно

колебательный контур LC

емкостнoе растягивание диапазона

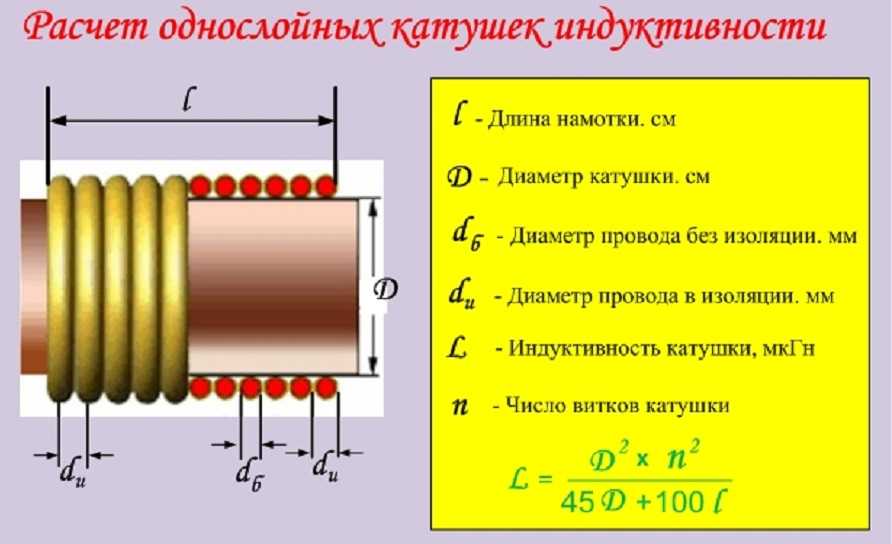

однослойная катушка индуктивности

круглая индуктивная петля

квадратная индуктивная петля

частота,волна,период

кодировка конденсаторов 3-мя цифрами

кодировка резисторов (4 полоса)

кодировка резисторов (5 полос)

цветовая кодировка дросселей/катушек

555 астабильный

555 моностабильный

подбор стандартного номинала Ex

соединение стандартных номиналов E6, E12 и E24

стабилизатор напряжения LM317

конвертер дБм ⇆ мВт

конвертер мм ⇆ дюймы

сопротивление провода

закон Ома

балластный резистор для ламп ‘P’

балластный конденсатор для ламп ‘P’

балластный резистор для ламп ‘U’

балластный конденсатор для ламп ‘U’

оптическая видимость антенн

балластный резистор для светодиодов

преобразование треугольник-звезда

преобразование треугольник-звезда (емкости)

коэффициент усиления зеркальной антенны

конвертер AWG

ekalk. eu

Как рассчитать сопротивление провода – советы начинающим электрикам

Доброго времени суток! Собираюсь у себя дома самостоятельно подключить электрическую варочную панель и духовку. По причине того, что слышал, что стандартная проводка может не выдержать такой напруги и станет перегреваться, решил от щитка, через дополнительный автомат прокинуть отдельные провода.

Автомат у меня уже стоит, а вот подобрать сечение провода не знаю как. Подскажите, как рассчитать сопротивление проводов под мои нужды – прокидывать придется метров 20 провода, не меньше.

Именем этого человека и была названа единица сопротивления электричества

Содержание

Ответ читателю
Теория и практика
Рассчитываем сопротивление

Ответ читателю

Приветствуем Вас, к сожалению не представившийся читатель! С расчетами мы вам естественно поможем, но все- таки рекомендуем привлечь к проблеме специалиста, ведь потребуется правильно подобрать не только проводник, но и автомат. Однако если вы точно знаете, что параметры автомата подойдут, то вам осталось всего ничего…

Теория и практика

Итак, если человек хоть немного знаком с основами электротехники, он должен знать, что чем толще провод, тем меньше сопротивление.

Сравнить это теоретически можно с водопроводной трубой, по которой бежит вода. Если диаметр трубы достаточный, то жидкость протекает по ней, не испытывая никакого гидравлического сопротивления, и наоборот, маленькое отверстие увеличивает давление в трубе, пропускная способность падает, гидравлическое сопротивление растет.
Также и поток электронов можно представить в виде воды, которая пытает протечь внутри провода. Однако электричество это совсем иная природа, соответственно и физические свойства у него другие.
К чему может привести слишком высокое сопротивление? Самое банальное – это падение напряжения, в результате чего какая-нибудь лампа накаливания станет гореть тусклее, а какой-нибудь электроприбор не сможет стартовать.
Прямым следствием прохождения мощного тока через проводник с достаточно высоким сопротивлением, будет его перегрев.

От автора! Однажды мы подключили сварочный аппарат, ну к очень плохому удлинителю, и после нескольких минут работы провод буквально загорелся. Благо короткого замыкания не произошло, но оно было весьма вероятно. Как понятно, в жилом помещении подобные ситуации недопустимы.

Рекомендуем действовать в следующей последовательности:

Первым делом точно узнайте, какую нагрузку создают оба ваших прибора в условиях работы на максимальной мощности. Нас интересует сила тока, измеряемая в Амперах, или мощность — Ватты.
Эти параметры вы легко отыщете в паспортах изделий.
Если оба прибора будут запитаны от одной линии, то суммируйте полученные значения.
Далее прибегайте к помощи таблицы, которая позволит безошибочно определить сечение провода.

На фото — таблица подбора сечения проводника

Как видно из приведенной таблицы максимальный ток для медного провода площадью 0,5 не должен превышать 11 Ампер.

Совет! В жилых помещениях сегодня не допускается использование алюминиевых проводов. Применяют только медные.

В принципе этими данными можно было бы и ограничиться, накинув некоторый запас, однако подобные таблицы не показывают каким должно быть максимальное сопротивление провода, то есть не учтена длина проводника. Поэтому для большей точности без расчета не обойтись.

Рассчитываем сопротивление

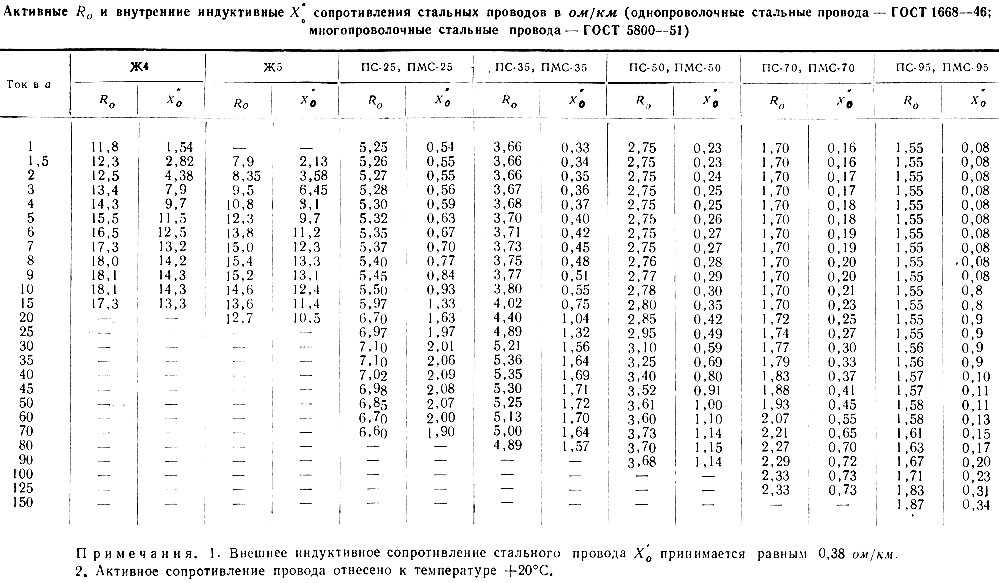

Все данные можно получить из таблиц

Итак, мы помним — провод толще, сопротивление меньше. Далее будет приведена инструкция, как рассчитать все точно.

Для этого нам потребуется узнать удельное сопротивление материала проводника. В обычных сетях вы навряд ли отыщите серебряные провода, поэтому берем за основу стандартную медь. Оно составляет 0,017.
Само же сопротивление провода рассчитывается по следующей формуле: ; где R – это сопротивление, р – удельное сопротивление проводника, l – длина провода и s – площадь его сечения.
Предположим, что ваши печки вместе смогут нагрузить сеть на 16 Ампер, это значит, что мы можем взять провод площадью 0,75 мм2. Мы помним, что вам требуется минимум 20 метров. Итак, считаем: 0,017*20/0,75 = 0,45 Ом
Можно воспользоваться и таблицей, но результат будет не таким точным. Мы видим, что 100 метров медного провода нужного нам сечения имеет 2,38 Ом сопротивления. Делим это значение на пять (до 20-ти метров) и получаем 0,476 Ом – разница на уровне погрешности, но все-таки.
Из-за того, что электричество идет по двум жилам, умножаем полученное значение на 2 и получаем 0,9 Ом.
Теперь можно рассчитать потери напряжения по формуле: dU = R*I = 0,9*16 = 14,4 Вольта.
Переводим полученный вольтаж в процентное соотношение: 14,4В/220В*100 = 6,54%

Согласно существующим нормам допускается 5% потерь напряжения. Как видим, в нашем случае значение получилось больше, а значит, сопротивление проводника слишком большое, поэтому увеличиваем сечение провода и повторяем расчеты.

Итак, сопротивление провода мы нашли, и как видите, своими руками и головой сделать это не так уж и сложно. Дополнительно понять материал поможет прикрепленное видео. Подходите к делу с умом, ведь цена вопроса безопасность вас и вашего дома.

elektrik-a.su
