Содержание:

• Калькулятор 555 – 555 Timer Calculator
• 555 Timer Program
• 555 в режиме моностабильного мультивибратора
• Расчет таймера 555
• Онлайн расчет калькулятор для 555 таймера
• 555 — калькулятор параметров таймера

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: 555 Entegresi Çıkış Frekans Hesapları — Astable Mod

Калькулятор 555 – 555 Timer Calculator

NE — аналоговая интегральная схема, универсальный таймер — устройство для формирования генерации одиночных и повторяющихся импульсов со стабильными временными характеристиками. Впервые выпущен в году компанией Signetics под обозначением NE Сдвоенная версия выпускается под обозначением , счетверенная — под обозначением Представляет собой асинхронный RS-триггер со специфическими порогами входов, точно заданными аналоговыми компараторами и встроенным делителем напряжения.

Применяется для построения различных генераторов, модуляторов, реле времени, пороговых устройств и прочих узлов электронной аппаратуры. В качестве примеров применения микросхемы-таймера можно указать функции восстановления цифрового сигнала, искаженного в линиях связи, фильтры дребезга, двухпозиционные регуляторы в системах автоматического регулирования, импульсные преобразователи напряжения, устройства широтно-импульсного регулирования, таймеры и др.

Для таймера NE — частота в кГц является максимальной, поскольку при увеличении ее, работа схемы становится нестабильной.

Увеличивая емкость электролитического конденсатора можно растянуть временной интервал. При интервале более 30 минут, показания схемы будут неточными. Для расчета длительности Т1 и паузы импульса Т2 , периода Т и частоты следования импульсов заполните преложенную форму онлайн калькулятора. При расчете следует учесть что емкость С должна быть не менее пФ.

Для отправки комментария вам необходимо авторизоваться. Ваш IP: Расчет таймера NE Радиотехнические калькуляторы Схема подключения таймера в автоколебательном режиме Для таймера NE — частота в кГц является максимальной, поскольку при увеличении ее, работа схемы становится нестабильной. Выходная мощность преобразователя 25 Вт. Первая секция таймера работает как нестабильный генератор с Так как выходной ток выхода микросхемы NE мА, Простой сенсорный выключатель на NE — NE — универсальный таймер — устройство для формирования генерации одиночных и повторяющихся импульсов со стабильными временными характеристиками.

Представляет собой асинхронный RS-триггер со специфическими порогами входов, точно заданными аналоговыми компараторами и встроенным делителем Можно конечно применить два элемента питания, но так же можно сделать простой преобразователь одно полярного напряжения в двух полярное. Предложенная схема позволяет от одного DC-AC преобразователь на NE — На таймере NE можно собрать простой AC-DC преобразователь с выходным напряжением В и частотой 50 Гц, напряжение питания преобразователя может быть в пределах от 5 В до 15 В, при этом соответственно необходимо подобрать кол-во витков низковольтной обмотки трансформатора.

Добавить комментарий Отменить ответ Для отправки комментария вам необходимо авторизоваться. Войти с помощью:. Случайные статьи Чтобы магнитола не сгорела При этом магнитола рассчитана на рабочее напряжение до 15 В 13,2В номинал. Ниже представлена схема которая отключает питание магнитолы при достижении напряжения 14,5…15В. Схема состоит из тиристора … Подробнее АЦП-модуль ADS основан на одноименном чипе и содержит все необходимые для его работы внешние компоненты.

Оснащен программируемым усилителем и цифровым компаратором. Выполняет преобразования со скоростью передачи данных от 8 до … Подробнее Электрические параметры: Uпит.

Электронный аэроионизатор предназначен для ионизации воздуха в комнате или в рабочем помещении с целью увеличения концентрации отрицательных аэроионов. Устройство можно поставить на письменный стол, книжный шкаф на расстояние 1 метра от человека и включать 3…5 раз в сутки на 20…30 минут. Если расстояние от человека более чем 2 метра устройство … Подробнее Микросхема имеет встроенную функцию MUTE и тепловую защиту.

На рисунке показана схема простого усилителя для наушников с сверхнизким коэффициентом нелинейных искажений. Выходная мощность усилителя мВт на нагрузке … Подробнее На рисунке показана схема простого, но достаточно качественного усилителя класса А, с максимальной выходной мощностью 7 Вт на нагрузке 8 … Подробнее Панель управления сайтом Регистрация Войти.

Новые комментарии Vijay Prabhu к записи Темброблок 5.

555 Timer Program

При подаче на этот вход импульса лог. Данный режим работы называется моностабильным. При открытом транзисторе конденсатор С разряжается через переход коллектор-эмиттер. Логическая 1 равена Uпит — 1,7В. Логический ноль равен 0,25В.

в режиме моностабильного мультивибратора. Чтобы использовать этот калькулятор, вы должны предоставить любые два из трех значений.

555 в режиме моностабильного мультивибратора

Впервые выпущен в году компанией Signetics под обозначением NE Представляет собой асинхронный RS- триггер со специфическими порогами входов, точно заданными аналоговыми компараторами и встроенным делителем напряжения. Применяется для построения различных генераторов, модуляторов, реле времени, пороговых устройств и прочих узлов электронной аппаратуры. В качестве примеров применения микросхемы-таймера можно указать функции восстановления цифрового сигнала, искажённого в линиях связи, фильтры дребезга, двухпозиционные регуляторы в системах автоматического регулирования , импульсные преобразователи напряжения , устройства широтно-импульсного регулирования, таймеры и др. Летом года США находились в экономическом кризисе. Микроэлектронная компания Signetics сократила половину персонала. Камензинд продолжил работу над аналоговыми схемами у себя в гараже. Вначале он отладил схему интегрального ГУН с частотой, не зависевшей от напряжения питания.

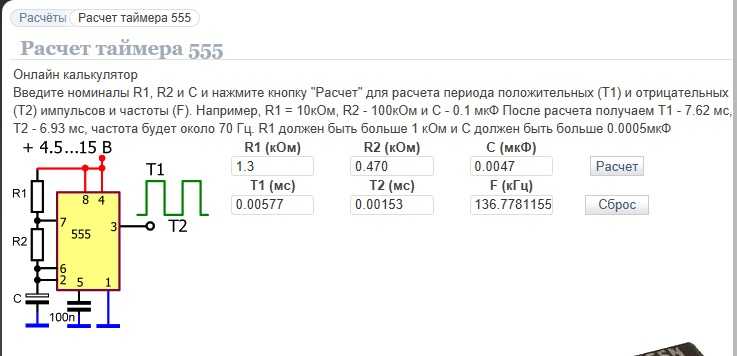

Расчет таймера 555

Вышеуказанный таймер сконфигурирован как моностабильная схема. Это означает, что выходное напряжение становится высоким для заданной продолжительности T , когда падающий фронт обнаружен на контакте 2 триггер. Вышеупомянутая схема также называется одноразовой схемой. Этот калькулятор предназначен для вычисления ширины выходного импульса моностабильной схемы таймера

Он-лайн расчет калькулятора таймера. Таймер NE может работать как моностабильный мультивибратор, а также как генератор прямоугольных импульсов c выходным током мА max.

Онлайн расчет калькулятор для 555 таймера

Для реализации логических цепей, участвующих в работе сигнализаций, датчиков, преобразователей, усилители применяются специальные таймеры. Данное устройство позволяет генерировать на выходе импульсы прямоугольной формы с определенными параметрами. За счет чего такое приспособление выступает и в роли таймера, и в роли генератора импульсов. Для того чтобы рассчитать периоды положительного и отрицательного импульса, необходимо оперировать величиной сопротивлений и емкостью конденсатора. Посмотрите на рисунок, здесь приведена принципиальная схема работы таймера аналог микросхема КРВИ1. Поэтому, чтобы рассчитать длительность высокого и низкого уровня, необходимо воспользоваться такими расчетными формулами:.

555 — калькулятор параметров таймера

Оставить комментарий. Обнаружен блокировщик рекламы. Сайт Паяльник существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Как это сделать? Главная Он-лайн калькуляторы. Призовой фонд на октябрь г. Тестер компонентов LCR-T4.

Классикой жанра в этом вопросе считается микросхема таймера NE Нужно ли говорить, что, несмотря на простоту конструкции, из схем.

Всё сделал по схеме, не работает! Конденцатор С1 — мф, резистор R2 — 10ком, транзистор — С сильно греется при подаче питания, пальцы обжегает, вчём причина??? Не пойму сто раз всё проверил. Возможно сопротивление обмотки реле слишком низкое поэтому через транзистор течёт большой ток возможно транзистор от этого перегорел и ушёл в к.

Для реализации логических цепей, участвующих в работе сигнализаций, датчиков, преобразователей, усилители применяются специальные таймеры. Данное устройство позволяет генерировать на выходе импульсы прямоугольной формы с определенными параметрами. За счет чего такое приспособление выступает и в роли таймера, и в роли генератора импульсов. Для того чтобы рассчитать периоды положительного и отрицательного импульса, необходимо оперировать величиной сопротивлений и емкостью конденсатора.

Tyler Miller. This is unlike the other calculators you will find floating around.

NE — аналоговая интегральная схема, универсальный таймер — устройство для формирования генерации одиночных и повторяющихся импульсов со стабильными временными характеристиками. Впервые выпущен в году компанией Signetics под обозначением NE Сдвоенная версия выпускается под обозначением , счетверенная — под обозначением Представляет собой асинхронный RS-триггер со специфическими порогами входов, точно заданными аналоговыми компараторами и встроенным делителем напряжения. Применяется для построения различных генераторов, модуляторов, реле времени, пороговых устройств и прочих узлов электронной аппаратуры. В качестве примеров применения микросхемы-таймера можно указать функции восстановления цифрового сигнала, искаженного в линиях связи, фильтры дребезга, двухпозиционные регуляторы в системах автоматического регулирования, импульсные преобразователи напряжения, устройства широтно-импульсного регулирования, таймеры и др.

Хотя калькуляторы были созданы с должной тщательностью и были протестированы, не могу гарантировать, что их результаты верны в каждом конкретном случае. Постоянно растущий набор полезных интерактивных калькуляторов для электронщиков и радиолюбителей.

Параллельное соединение резисторов.

Интегральный таймер NE555 и его применение

Когда в 1972 году началось производство микросхемы интегрального таймера NE555, никто не предполагал, что и через пятьдесят лет она не утратит популярности, а к названию таймера будут добавлять слово «легендарный».

В данной публикации мы разберём основные применения легендарного таймера 555 и аккуратно заглянем ему «под капот».

Приведённые в качестве примера схемы и временные диаграммы работы этих схем созданы с помощью SPICE-симулятора TINA TI V9 (версия 9.3.150.328). Модель интегрального таймера NE555 взята из стандартной библиотеки симулятора.

Важная информация: параметры генератора, применённого в примерах с триггером Шмитта и ждущим мультивибратором, задавались через свойства генератора и вызванный оттуда «Редактор сигнала». Анализатор переходных процессов запускался с выбранной опцией «Нулевые начальные условия».

Применение таймера 555 в качестве RS-триггера

Наиболее простым применением интегрального таймера 555 является использование его в качестве RS-триггера. «Классический» RS-триггер имеет два устойчивых состояния, переход между которыми осуществляется подачей управляющих сигналов на входы сброса и установки. Схема включения таймера 555 в качестве RS-триггера приведена ниже:

В качестве входа S (Set, установка) используется вход «TRIG»: при нажатии на кнопку «TRIG» вход микросхемы подключается к общему проводу, а на выходе — устанавливается высокий логический уровень.

В качестве входа R (Reset, сброс) используется вход «THRES»: при нажатии на кнопку «THRES» на вход микросхемы подаётся напряжение питания, а выход микросхемы переходит в сброшенное состояние.

Важным элементом схемы является «подтягивающий» резистор R2. Без него на выходе микросхемы сразу после включения устанавливается высокий логический уровень, и устройство на нажатие кнопок не реагирует. Переходные процессы при включении RS-триггера без «подтягивающего» резистора R2 представлены на графике справа:

При наличии «подтягивающего» резистора на входе «TRIG» на выходе микросхемы при включении устанавливается низкий логический уровень (состояние сброса), а устройство изменяет состояние в зависимости от состояния входов. График переходных процессов при включении RS-триггера с «подтягивающим» резистором представлен ниже:

Структурная схема таймера 555

Чтобы разобраться с не совсем характерным для «классического» RS-триггера поведением микросхемы, изучим её структурную схему. Для примера возьмём интегральный таймер NE555 производства TI. Выглядит структурная схема достаточно любопытно:

В центре композиции находится асинхронный RS-триггер, к инверсному выходу которого подключён инвертирующий выходной буфер и транзисторный ключ с открытым коллектором. Сброс триггера производится или сигналом низкого логического уровня на входе 4 «RESET», или сигналом высокого логического уровня на выходе верхнего по схеме компаратора. Установка триггера производится сигналом высокого логического уровня на выходе нижнего по схеме компаратора.

Пороги срабатывания компараторов установлены делителем напряжения из трёх резисторов. Напряжение верхнего порога срабатывания подаётся на вывод 5 «CONT».

Установка RS-триггера происходит при подаче на вход 2 «TRIG» напряжения ниже нижнего порога срабатывания при условии, что на входе «RESET» присутствует напряжение высокого уровня.

Сброс RS-триггера происходит при подаче на вход 6 «THRES» напряжения выше верхнего порога срабатывания при условии, что на входе «RESET» присутствует напряжение высокого уровня, и напряжение на входе «TRIG» — выше нижнего порога срабатывания.

Таким образом, наивысший приоритет имеет вход «RESET», а вход «TRIG» имеет приоритет выше, чем у входа «THRES». При включении NE555 по схеме RS-триггера без «подтяжки» по входу «TRIG» на входе «TRIG» всегда будет присутствовать напряжение ниже нижнего порога срабатывания, а выход будет переходить в состояние сброса только на время подачи сигнала низкого уровня на вход «RESET».

Сразу хочу сделать акцент и заострить внимание: в большинстве источников пороги срабатывания компараторов обозначены как 2/3 U_cc и 1/3 U_cc, а вывод «CONT» используется как выход, зашунтированный конденсатором ёмкостью 0,01 мкФ, или же никуда не подключённый, но с выводом 5 «CONT» не всё так просто.

В datasheet от TI «xx555 Precision Timers. SLFS022I — September 1973 — Revised September 2014» вывод 5 обозначен как I/O, а пороги срабатывания обозначены как «CONT» и «1/2 CONT». Это означает, что уровни порогов срабатывания компараторов не «прибиты намертво» к напряжению питания таймера, а могут варьироваться в широких пределах подачей на вход «CONT» управляющего напряжения. Если управляющее напряжение на вывод 5 не подаётся, он используется как выход «CONT» с подключённым к нему шунтирующим конденсатором 0,01 мкФ, а верхний порог срабатывания в этом случае CONT = 2/3 U_cc.

Применение шунтирующего конденсатора повышает устойчивость работы микросхемы и её помехозащищённость. Также не стоит забывать про подключение к цепям питания микросхемы блокировочных конденсаторов.

Диапазон напряжения питания большинства моделей таймеров 555 серии от 4,5 до 16 В (до 18 В для некоторых моделей), потребляемый ток варьируется от долей до единиц миллиампера (в зависимости от модели), выходной каскад большинства моделей способен выдерживать ток до 200 мА.

Применение таймера 555 в качестве триггера Шмитта

Триггер Шмитта применяется для преобразования входного сигнала непрямоугольной формы в выходной сигнал прямоугольной формы. Характерной особенностью работы триггера Шмитта является наличие гистерезиса, который определяется шириной «окна» между уровнями срабатывания триггера.

Использование таймера 555 в качестве триггера Шмитта является ещё одним из применений этой микросхемы. Для этого надо подать входной сигнал на соединённые вместе входы «TRIG» и «THRES» таймера. Амплитуда и смещение входного сигнала должны быть такими, чтобы сигнал перекрывал «окно», образованное порогами срабатывания компараторов.

На рисунке ниже на вход триггера Шмитта подаётся сигнал треугольной формы с амплитудой 2 В и смещением U_offset = 2,5 В, равным половине напряжения питания U_cc. Частота сигнала 1000 Гц. При этом верхний порог срабатывания компаратора U_cont = 2/3 U_cc = 3,33 В, а нижний порог срабатывания компаратора 1/2 U_cont = 1/3 U_cc = 1,67 В.

На графике мы видим преобразование входного периодического сигнала треугольной формы в классический меандр с DC = 50 %, где DC — аббревиатура от «duty cycle» (коэффициент заполнения). Входной сигнал может быть любой формы, «треугольник» в качестве входного сигнала был выбран из соображений наглядности.

Попробуем применить вывод 5 «CONT» в качестве входа и подать на него напряжение 4 В от внешнего источника. Изменения выходного сигнала представлены на рисунке ниже:

Мы видим, что при том же периоде выходного сигнала его коэффициент заполнения увеличился. Это связано с тем, что «окно» компаратора сдвинулось вверх и расширилось.

Теперь подадим на вход «CONT» напряжение 2 В:

Коэффициент заполнения уменьшился за счёт того, что «окно» сдвинулось вниз и сузилось.

Вышеприведённые примеры иллюстрируют возможность широтно-импульсной модуляции (ШИМ) входного периодического сигнала напряжением на входе «CONT».

Применение вывода 5 «CONT» в качестве входа также даёт возможность сужения «окна» компаратора для преобразования сигналов с небольшим значением амплитуды. Важно чтобы входной сигнал при этом имел смещение, при котором он оставался бы в рамках напряжения питания таймера.

Применение таймера 555 в качестве мультивибратора

Мультивибратором называют релаксационный генератор с выходным сигналом прямоугольной формы. Релаксационным он является в силу того, что элементы мультивибратора не обладают резонансными свойствами.

Схема мультивибратора на таймере 555 и диаграмма его работы приведены на рисунке ниже:

В момент включения на выходе микросхемы устанавливается высокий логический уровень, транзисторный ключ закрывается, сопротивление выхода «DISC» высокое. Конденсатор C2 заряжается через включённые последовательно резисторы R1 и R2 до напряжения U_cont, на выходе микросхемы устанавливается низкий логический уровень, транзисторный ключ открывается и подключает точку соединения резисторов R1 и R2 к общему проводу. Конденсатор C2 разряжается через резистор R2, пока напряжение на нём не достигнет уровня 1/2 U_cont, на выходе таймера не установится высокий логический уровень, транзисторный ключ не закроется, и конденсатор снова не начнёт заряжаться через включённые последовательно резисторы R1 и R2.

В режиме автогенерации длительность высокого уровня выходного сигнала мультивибратора на таймере 555 равна:

При этом, длительность низкого уровня сигнала:

а период равен:

Из формул видно, что временные характеристики мультивибратора на таймере 555 определяются номиналами элементов R1, R2, C2 и не зависят от напряжения питания микросхемы.

Подадим на вход «CONT» напряжение 4 В от внешнего источника:

Период выходного сигнала и его коэффициент заполнения увеличились.

При подаче на вход «CONT» напряжения 2 В период выходного сигнала и его коэффициент заполнения уменьшаются:

Можно сделать вывод, что изменение напряжения на входе «CONT» приводит к частотно-импульсной модуляции (ЧИМ) выходного сигнала мультивибратора.

Применение таймера 555 в качестве ждущего мультивибратора

Ждущий мультивибратор (одновибратор) предназначен для формирования импульса определённой длительности по внешнему событию.

Обычно в качестве внешнего события используется замыкание входа «TRIG» на общий провод нажатием кнопки, но мы вместо кнопки в эмуляторе будем использовать генератор сигналов, настроенный на одиночный импульс низкого уровня длительностью 10 мс:

Как видно из временной диаграммы работы ждущего мультивибратора на таймере 555, по получению импульса схема формирует на выходе сигнал длительностью около 2,2 с. Длительность сигнала определяется по формуле:

Хотелось бы заострить внимание на том, что длительность выходного сигнала ждущего мультивибратора на таймере 555 тоже не зависит от напряжения питания.

▍ От автора

В публикации проведён краткий обзор интегрального таймера 555 и его основных применений. Большинство приведённых в публикации устройств может быть реализовано на микроконтроллерах, но аналоги NE555 по-прежнему выпускаются промышленностью по причине дешевизны и надёжности.

Важной особенностью схем на таймере 555 является то, что временные характеристики этих схем не зависят от напряжения питания, а расчёт этих характеристик производится по простым формулам или диаграммам.

Заслуженной популярностью таймер 555 пользуется у начинающих радиолюбителей: он недорогой, корпус DIP-8 легко устанавливается в беспаечную плату, требуется минимум «обвязки». И что очень важно для мотивации начинающих: схемы на таймере 555 начинают работать сразу после правильной сборки.

Вот пример простейшего генератора на NE555:

А такое реле времени по схеме из раздела про ждущий мультивибратор 12-летний подросток собирает за полчаса:

…и всё это началось пятьдесят лет назад, и, надеюсь, закончится нескоро.

Автор: Дмитрий Руднев

Источник

555 Таймер Калькулятор — Калькулятор времени

Создано Давиде Борчиа

Отзыв Ханны Памулы, кандидата наук и Джека Боуотера

Основано на исследовании

Дуг Лоу 22 сентября 2022 г.

Содержание:

• Что такое 555 IC?
• Схема устройства 555 в нестабильном режиме
• Устройство 555 в нестабильном режиме
• Как работает таймер 555 в нестабильном режиме
• Как работает калькулятор таймера 555 и калькулятор рабочего цикла N555
• Моностабильный режим 555
• Работа 555 в моностабильном режиме
• Как работает калькулятор импульсов 555?
• Тестирование калькулятора таймера 555
• Часто задаваемые вопросы

Если вам нужен таймер в вашей схеме, весьма вероятно, что вы собираетесь использовать микросхему 555; с помощью нашего калькулятора таймера 555 вы сможете рассчитать временные интервалы для каждой заданной конфигурации нестабильного режима 555, длительность импульса моностабильного режима 555 и многое другое. На этой странице вы можете найти:

• 555 калькулятор таймера;
• 555 вычислитель частоты;
• 555 Калькулятор рабочего цикла; и
• 555 калькулятор пульса.

Вы готовы узнать, как работает таймер 555, и приступить к разработке схемы таймера 555?

Что такое 555 IC?

Микросхема 555 представляет собой широко используемую интегральную схему, которая с 70-х годов сохраняет темп в бесчисленных проектах. Может работать в различных режимах:

• Моностабильный режим, при котором одиночное состояние дестабилизируется на заданное время;
• Бистабильный режим , в котором микросхема остается в одном из двух стабильных состояний до тех пор, пока не будет предложено изменить; и
• Нестабильный режим , в котором выходной сигнал 555 колеблется между «высоким» и «низким» состоянием в форме прямоугольной волны.

Области применения чипа разнообразны: вы можете использовать его для создания таймеров, импульсов или задержек в вашей схеме в моностабильном режиме, схем триггеров (не сандалий) в бистабильном режиме и, чаще всего, в качестве осциллятор в нестабильном режиме

Здесь мы сосредоточимся только на 555 нестабильном режиме и 555 моностабильном режиме ; в следующих параграфах вы узнаете о них все, что вам нужно.

Для получения подробной информации о работе микросхемы 555 см. книгу Electronics All-in-One Дуга Лоу.

Принципиальная схема нестабильного режима 555

На рисунке ниже вы можете увидеть обычное изображение схемы таймера 555 в нестабильном режиме.

Принципиальная схема микросхемы 555 в нестабильном режиме.

• Контакт 8 — Контакт питания ;
• Штырь 1 — Соединение с массой ;
• Контакт 3 — Выходной контакт : он может находиться либо в состоянии высокого уровня , либо в состоянии низкого уровня ;
• Контакт 2 — Активный низкий триггер . Он управляет таймером, запуская его, когда его напряжение ниже одной трети от напряжения питания, и устанавливая вывод 3 в высокий уровень.
• Штифт 6 — Порог штифт. Когда напряжение на контакте 6 достигает двух третей от источника питания, на контакте 3 устанавливается низкий уровень, и цикл заканчивается;
• Контакт 7 — также известный как разряд , он позволяет разрядить конденсатор, который управляет синхронизацией цикла;
• Контакт 5 — Или управление . При подключении к конденсатору (C2C_2C2​ на схеме, с обычным значением около 10 нФ) и заземлению, чтобы выровнять шум питания; и
• Контакт 4 — контакт сброса действует как активный нижний триггер. При подключении к питанию 555 может работать, но если напряжение на 4 низкое, требуется триггер от 2 для перезапуска цикла.

Нестабильный режим 555

В нестабильном режиме выход микросхемы 555 остается в состоянии high для ThighT_{\text{high}}Thigh​ секунд, и в состоянии low для TlowT_{\text {low}}Tlow​ секунд.

Эти значения контролируются значениями двух резисторов и конденсатора, подключенных к 555 (R1R_1R1​, R2R_2R2​ и C1C_1C1​ на схеме). Если вам нужно узнать значения этих компонентов, воспользуйтесь нашим калькулятором кода конденсатора и калькулятором цветового кода резистора.

Как работает таймер 555 в нестабильном режиме

Предположим, что микросхема начинается с контакта 3 в состоянии высокого уровня .

• На выводе 7 разрядка открыта, поэтому ток течет через R1R_1R1​ и R2R_2R2​, заряжая C1C_1C1​:
  • Напряжение на контактах 2 и 6 увеличивается.
• Как только напряжение на контакте 6 достигает порога 2/3 питания, выход на контакте 3 меняется на низкий :
  • Это приводит к тому, что контакт 7 подключается к земле.
• C1C_1C1​ разряжается через R2R_2R2​ и контакт 7:
  • Напряжение на выводах 2 и 6 уменьшается.
• Контакт 2 срабатывает , когда напряжение становится меньше 1/3 от источника питания, изменяя состояние контакта 3 на высокое и открывая контакт 7.

Затем цикл повторяется до тех пор, пока не сработает контакт 4, сброс.

Как работает калькулятор таймера 555 и калькулятор рабочего цикла N555

Значения ThighT_{\text{high}}Thigh​ и TlowT_{\text{low}}Tlow​ определяются соответственно как:

Tlow=ln⁡(2)⋅(R2)⋅C1T_{\text{ low}} = \ln(2) \cdot (R_2) \cdot C_1Tlow​=ln(2)⋅(R2​)⋅C1​

Продолжительность всего цикла определяется выражением T=Thigh+TlowT=T_{ \text{high}} + T_{\text{low}}T=Thigh​+Tlow​, а обратное значение – частота, f=1Tf=\frac{1}{T}f=T1​.

Рабочий цикл от 555 — это процент от общего времени, которое цикл проводит в high state:

duty=100⋅ThighThigh+Tlowduty = 100 \cdot \frac{T_{\text{high}}}{T_{\text{high}} + T_{\text{low}}}duty =100⋅Thigh​+Tlow​Thigh​​

Рабочий цикл никогда не может быть меньше 50% : в этом случае время в двух состояниях будет одинаковым, что соответствует заряду и разряду конденсатора на том же резисторе: R1R_{1}R1​ должен быть равен 000, а контакт 7 будет напрямую подключен к источнику питания, что приведет к повреждению микросхемы.

Моностабильный режим 555

На рисунке ниже показана конфигурация схемы 555 в моностабильном режиме. Он похож на тот, который мы только что видели для нестабильного режима, так что давайте сосредоточимся на различиях!

Принципиальная схема микросхемы 555 в моностабильном режиме.

При использовании в моностабильном режиме 555:

• Pin 6 ( порог ) — напрямую подключен к pin 7 ; и
• Контакт 2 (нижний триггер ) — подключается к источнику питания через сопротивление (R2R_2R2​) с фиксированным значением (обычно 10 кОм10\ \text{кОм}10 кОм).

Операции 555 в моностабильном режиме

Моностабильный режим 555 IC допускает одно стабильное состояние выхода: низкий . Стабильное состояние достигается, когда кнопочный переключатель SW1SW_1SW1 не нажат .
В этой конфигурации контакт 2, подключенный к источнику питания, не срабатывает (помните? Это активный нижний триггер ).

Теперь давайте нажмем кнопку и посмотрим, что произойдет:

• SW1SW_1SW1 нажимается, замыкая питание на землю:
  • Напряжение на контакте 2 падает почти до нуля, и выход переключается с низкого на высокий ; и
  • Контакт 7 отключен от земли благодаря триггеру. Конденсатор C1C_1C1 начинает заряжаться.
• Контакт 6 измеряет напряжение на C1C_1C1​. Когда он достигает 2/3 значения источника питания, он предлагает выходу на контакте 3 переключиться обратно на , низкий :
  • Контакт 7 снова закорочен на землю, что позволяет разрядить C1C_1C1​.

Исходное состояние теперь восстановлено, и повторное нажатие кнопки перезапустит цикл.

Как работает калькулятор пульса 555?

В моностабильном режиме 555 длительность импульса, т. е. интервал, в котором выход на выводе 3 устанавливается на высокий , зависит от времени заряда конденсатора C1C_1C1​. Значения емкости и сопротивления C1C_1C1​ и R1R_1R1​ соответственно определяют продолжительность по формуле:

T=ln⁡(3)⋅R1⋅C1T =\ln(3)\cdot R_1 \cdot C_1T=ln(3)⋅R1​⋅C1​

Просто, верно?

Тестирование калькулятора таймера 555

Допустим, вам нужно послать эхолот с помощью сонара для связи с американской подводной лодкой, но только один, пожалуйста. Это идеальное использование моностабильного режима 555 IC!

Нам нужен импульс длительностью 0,1 секунды. Мы уже нашли резистор на 2500 Ом, так что давайте просто введем данные в калькулятор для моностабильного режима.

C1=0,1 с2500 Ом⋅ln⁡(3)∼40 μFC_1 = \frac{0,1\ \text{s}}{2500\ \text{Ω} \cdot \ln(3)} \thicksim 40\ \text{ мкФ}C1​=2500 Ом⋅ln(3)0,1 с​∼40 мкФ

Конденсатор, который мы должны использовать, имеет емкость 40 мкФ!

Если вам нужно построить мигалку, вам лучше всего подойдет нестабильный режим.
Предположим, мы хотим, чтобы светодиод оставался включенным в течение 2/3 секунды и выключался в течение 1/3 секунды. Мы можем использовать одинаковые значения сопротивления как для R1R_{1}R1​, так и для R2R_{2}R2​, 1000 Ом1000\ \text{Ом}1000 Ом. Теперь мы можем ввести значения времени. Помните, что ThighT_{\text{high}}Thigh​ должно быть длиннее двух значений: Thigh=0,666 sT_{\text{high}} = 0,666\ sThigh​=0,666 с и Tlow=0,333 sT_{\text{low }} = 0,333\ \text{s}Tlow​=0,333 с.

C1=бедро(R1+R2)⋅ln⁡(2)∼TlowR2⋅ln⁡(2)∼480 мкФ\begin{split} C_1 &= \frac{T_{\text{high}}}{(R_1 + R_2) \cdot \ln(2)}\\ & \thicksim \frac{T_{\text{low}}}{R_2\cdot \ln(2)} \\ &\thicksim 480\ \text{мкФ} \end{split}C1​=(R1​+R2​)⋅ln(2)Thigh​∼R2​⋅ln(2)Tlow​​∼480 мкФ​

Конденсатор, который нам нужен, имеет номинал 480 мкФ480\ \text{мкФ}480 мкФ. Рабочий цикл для такой конфигурации составляет 66,67%66,67\%66,67%.

Если вы работаете над проектом по электронике, вас могут заинтересовать другие калькуляторы:

• Калькулятор последовательно включенных конденсаторов;
• Резистор в параллельном вычислителе;
Калькулятор RC-цепи
• .

Посетите электронный и технический раздел Omni Calculator, чтобы найти другие инструменты!

Часто задаваемые вопросы

Каково использование NE555?

NE555 — универсальный чип. Вы можете использовать его несколькими способами, но чаще всего он вам понадобится, когда ваши проекты требуют таймера или задержки. Изменяя значения нескольких электронных компонентов, можно настроить синхронизацию NE555. Рассчитайте их значения на omnicalculator.com

Какова максимальная частота NE555?

NE555 может генерировать максимум на частоте 2 МГц. Это означает, что у вас может быть период всего в полмикросекунды.

В каких режимах можно использовать NE555?

Микросхема NE555 может работать в трех режимах: моностабильный, бистабильный и нестабильный. В моностабильном режиме существует одно стабильное состояние, в которое микросхема возвращается через заданное время после каждого сброса. В бистабильном режиме устойчивых состояний два, и для перемещения чипа между ними требуется триггер. Нестабильный режим, вероятно, является наиболее распространенным. В нем микросхема колеблется между двумя устойчивыми состояниями с характерным временем.

В чем разница между NE555 и LM555?

Нет никакой разницы между NE555 и LM555. Фактически все чипы типа 555 работают одинаково, различаются только внутренние характеристики и производитель. В поведении могут быть небольшие изменения, но конечный результат тот же. Вы можете использовать калькулятор NE555 на omnicalculator.com для всех из них!

Давиде Борчиа

Выбор режима

Результаты

Время максимум

Время минимум

Продолжительность цикла (T)

Частота цикла (f)

Калькулятор рабочего цикла

Рабочий цикл

%

Ознакомьтесь с 85 подобными калькуляторами электромагнетизма 🧲

размер электрического поля 🧲

8AC в ускорении

Как рассчитать частоту и длительность таймера 555 « Adafruit Industries – Создатели, хакеры, художники, дизайнеры и инженеры!

17 сентября 2022 г. , 22:45

А, чип 555. Одна из самых полезных и популярных микросхем в истории электроники. Изобретенный в 1971 году и выпущенный в 1972 году, он остается идеальным решением для множества приложений с таймерами, задержками, импульсами и колебаниями.

В этом видео Digi-Key они охватывают шаги, необходимые для расчета необходимых номиналов резисторов и конденсаторов, необходимых для достижения частоты и длительности сигнала, которые вам нужны в вашем проекте.

---

Хватит макетировать и паять – приступайте к изготовлению немедленно! Игровая площадка Adafruit’s Circuit Playground битком набита светодиодами, датчиками, кнопками, клипсами типа «крокодил» и многим другим. Создавайте проекты с Circuit Playground за несколько минут с помощью сайта программирования MakeCode с функцией перетаскивания, изучайте информатику с помощью класса CS Discoveries на code.org, переходите в CircuitPython, чтобы вместе изучать Python и аппаратное обеспечение, TinyGO или даже используйте Arduino. ИДЕ. Circuit Playground Express — новейшая и лучшая плата Circuit Playground с поддержкой CircuitPython, MakeCode и Arduino. Он имеет мощный процессор, 10 NeoPixels, мини-динамик, инфракрасный прием и передачу, две кнопки, переключатель, 14 зажимов типа «крокодил» и множество датчиков: емкостное касание, ИК-близость, температура, свет, движение и звук. Целый огромный мир электроники и кодирования ждет вас, и он умещается на вашей ладони.

Присоединяйтесь к более чем 35 000 создателей на каналах Adafruit в Discord и станьте частью сообщества! http://adafru.it/discord

Хотите поделиться потрясающим проектом? Выставка Electronics Show and Tell проходит каждую среду в 19:00 по восточному времени! Чтобы присоединиться, зайдите на YouTube и проверьте чат шоу — мы опубликуем ссылку там.

Присоединяйтесь к нам каждую среду в 20:00 по восточноевропейскому времени, чтобы задать вопрос инженеру!

Подпишитесь на Adafruit в Instagram, чтобы быть в курсе совершенно секретных новых продуктов, закулисья и многого другого https://www.instagram.com/adafruit/

CircuitPython — Самый простой способ программирования микроконтроллеров — CircuitPython.org

---

Maker Business — Как производятся (некоторые) чипы алюминиевая путаница

Python для микроконтроллеров — Информационный бюллетень Python для микроконтроллеров: Arduino наконец принимает проекты MicroPython, Pico W и многое другое! #CircuitPython @micropython @ThePSF @Raspberry_Pi

Ежемесячный выпуск Adafruit IoT — Медузы-фонарики, Matter 1.0 и многое другое!

Microsoft MakeCode — MakeCode Спасибо!

EYE on NPI — понижающий силовой модуль Maxim Himalaya uSLIC #EyeOnNPI @maximintegrated @digikey

Новые продукты — Adafruit Industries — Создатели, хакеры, художники, дизайнеры и инженеры! — Новые продукты 16.
