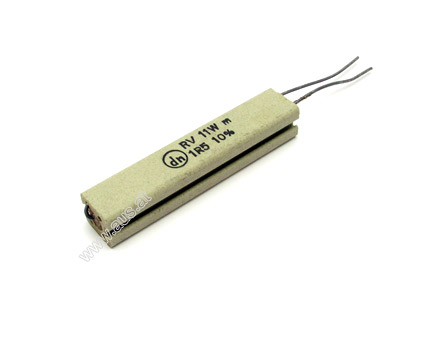

R5 резистор. Низкоомные чип резисторы для шунтов сопротивлением менее 1Ом

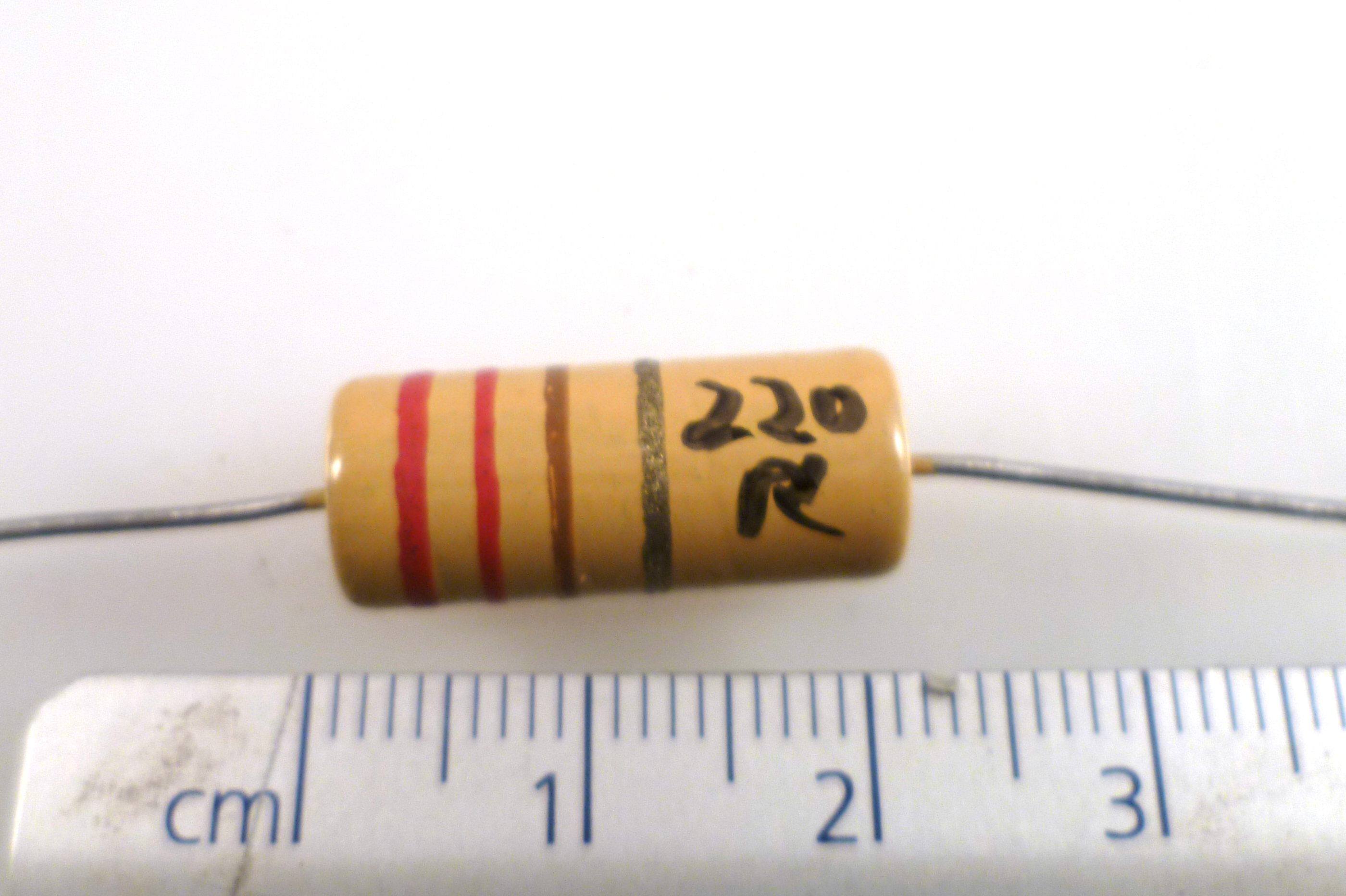

Я ж тебе написал, как надо делать. А эти не подойдут, бо К12=120 Ом, 10Е=10 Ом, К18=180 Ом.

10E это вроде 10 Ом (если правильно помню, давно не сталкивался) , остальные вообще не пойдут (я бы впаял кусок проволоки медной порядка 2 мм и длиной 3-4 см

1 ом можно провод намотать на спичку пока нужное сопротивление не получится, да и просто перемычку поставь временно

5.1 Ома — это почти шунт, но накоротко тоже нельзя — там нужно это сопротивление .Резистор сам по себе так не горит — что то по дорожке ещё сдохло . 2 таких по 10 Ом возьми в паралель, друг на друга напаяй — будет пять . Кусок спирали от плитки туда впаяй см. 5 длинной . МЛТ 2 — 5.1 Ом в блоках развертки ламповых телеков цветных стояли, несколько штук .

1. он сгорел, скорее всего из-за большого тока, идущего через него то есть он видимо сработал как предохранитель. Ты возьми резюк не чип 5.1 ом 0.125 вт и подпаяй его на ножках для эксперимента 2.резюки-ЧИПы продаются обычно коробочками ( пакетиками ). Например в Москве на радиорынке в Митино

ты можешь смело поставить 4. 7 или 5.4 ома вместо 5.1 ты можешь составить 5.1 из двух или трёх резюков такие резюки можно наковырять на материнках, вообще на любой плате с чипами в конце-концов для пробы ты возьми кусок очень тонкого провода и отрежь от него кусок примерно 5.1 сопротивлением примерно 5.1

Типоразмер Маркировка Сопротивление Мощность Склад Заказ 0402 RTT02 0R1 F 0,1Ом ± 1% 0,06 Вт 0603 RLP16K R010 F 0,01Ом ± 1% 0,33 Вт 0603 RCC16 R050 F 0,05Ом ± 1% 0,25 Вт 0603 RCC16 R100 F 0,1Ом ± 1% 0,25 Вт 0805 RLC20K R100 F 0,1Ом ± 1% 0,25 Вт 0805 RLC20 R220 FTP 0,22Ом ± 1% 0,25 Вт 0805 RLC20K R470 FTP 0,47Ом ± 1% 0,25 Вт Купить Упаковка: В блистр-ленте на катушке диаметром 180 мм по 5000 штук резисторов типоразмера 0805. Резисторы мощностью 1Вт сопротивлением меньше 0,1Ома Упаковка: В блистр-ленте на катушке диаметром 180 мм по 4000 штук резисторов типоразмера 2512. Резисторы мощностью 2Вт сопротивлением меньше 0,01Ома Упаковка: В блистр-ленте на катушке диаметром 180 мм по 2000 штук LR2512 Чип резисторы мощностью 4Вт сопротивлением 0,01Ома и 0,001Ома Упаковка: В блистр-ленте на катушке диаметром 180 мм по 1000 штук LR2725 и 1000 штук LR2728. Размеры резисторов для шунтов SMD исполнения Тип Мощность Диапазон сопротивлений L W H a 0402 0,06 Вт (60…200)х0,001 Ом 1,0 мм ±0,1 мм 0,5 мм ±0,05 мм 0,3 мм ±0,1 мм 0,2 мм ±0,15 мм 0603 0,25 Вт (51…100)х0,001 Ом 1,6 мм ±0,1 мм 0,8 мм ±0,1 мм 0,50 мм ±0,1 мм 0,3 мм ±0,1 мм 0805 0,125 Вт (10…1000)х0,001 Ом 2,0 мм ±0,1 мм 1,25 мм ±0,1 мм 0,50 мм ±0,05 мм 0,4 мм ±0,2 мм 2512 1 Вт (10…1000)х0,001 Ом 6,35 мм ±0,1 мм 3,2 мм ±0,1 мм 0,55 мм ±0,05 мм 0,6 мм ±0,2 мм LR2512 2 Вт (0,5…4,0)х0,001 Ом 6,24 мм ±0,25 мм 3,30 мм ±0,25 мм 0,78 мм ±0,25 мм 1,88 мм ±0,25 мм LR2512 2 Вт (4,1…75,0)х0,001 Ом 6,24 мм ±0,25 мм 3,30 мм ±0,25 мм 0,64 мм ±0,25 мм 1,12 мм ±0,01 мм LR2725 4 Вт (0,2. …3)х0,001 Ом 6,24 мм ±0,25 мм 6,45 мм ±0,25 мм 1,09 мм ±0,25 мм 2,15 мм ±0,01 мм LR2728 4 Вт (4….50)х0,001 Ом 6,706 мм ±0,25 мм 7,188 мм ±0,25 мм 0,991 мм ±0,25 мм 1,143 мм ±0,25 мм Маркировка низкоомных резисторов Резисторы SMD исполнения сопротивлением менее одного ома маркируются с использованием символа R обозначающего децимальную точку. После символа R обозначается номинал сопротивления соответствующий фактическому значению. Сравнительные характеристики низкоомных чип резисторов Типоразмер Тип подложки Номинальная мощн. при 70°С Рабочее напряжение Максимально допустимое напряжение Диапазон рабочих температур Температурный коэффициент сопротивления 0402 Керамика 0,06 Вт 50 В 100 В -55…+155°С ±600 ppm/°С 0603 Керамика 0,25 Вт 500 В в течении 1 мин -55…+125°С ±250 ppm/°С и менее 0805 Керамика 0,125 Вт 150 В 300 В -55…+125°С ±600 ppm/°С 2512 Керамика 1,0 Вт 200В 400 В -55…+125°С ±600 ppm/°С LR2512 Металлический сплав 2,0 Вт  500 В в течении 1 мин -55…+170°С ±50 ppm/°С и менее LR2725 Металлический сплав 4,0 Вт 500 В в течении 1 мин -55…+170°С ±50 ppm/°С и менее LR2728 Металлический сплав 4,0 Вт 500 В в течении 1 мин -55…+170°С ±25 ppm/°С и менее Технические характеристики низкоомных металлических резисторов Тип Диапазон сопротивлений Температурный коэффициент сопротивления Номинальная мощность Номинальный ток Ток перегрузки Диапазон рабочих температур RTT02 (60…200)x0,001 Ом ±600 ppm/°С 0,06 Вт 1,58 А 3,95 А -55…+155°С RLP16 10×0,001 Ом ±100 ppm/°С 0,33 Вт 5,74 А -55…+155°С RCC16 (51…100)x0,001 Ом ±250 ppm/°С 0,25 Вт 1,58. ..2,75 А -55…+125°С RLC20 (51…3300)x0,001 Ом ±250 ppm/°С 0,25 Вт 0,27…2,33 А -55…+125°С LR2512 (0,5…3)x0,001 Ом ±50 ppm/°С 2 Вт 63 А 141 А -55…+170°С (3,1…6,9)x0,001 Ом ±25 ppm/°С 2 Вт 63 А 141 А -55…+170°С (7,0…75)x0,001 Ом ±15 ppm/°С 2 Вт 63 А 141 А -55…+170°С LR2725 (0,2….3)х0,001 Ом ±50 ppm/°С 4 Вт 126 А 252 А -55…+170°С LR2728 (4….50)х0,001 Ом ±25 ppm/°С 4 Вт 31 А 63 А -55…+170°С Резисторы сопротивлением 1 ом и выше представлены в соответствующих разделах электронного каталога компонентов для поверхностного монтажа. Самые миниатюрные размеры имеют чип резисторы 0402 5%, 0402 1% и 0603 5%, 0603 1%. SMD резисторы 0805 5%, 0805 1%; 1206 5%, 1206 1% имеют большие размеры однако позволяют рассеять большую мощность, наибольшую мощность рассеивают чип резисторы 2512 5% и 2512 1%. Для высоковольтных применений изготавливаются высокоомные чип резисторы 0805. Технические характеристики и маркировка низкоомных чип резисторов на металлизированной подложке серии RLP производителя KAMAYA Технические характеристики и маркировка низкоомных чип резисторов серии RLC производителя KAMAYA Технические характеристики и маркировка низкоомных чип резисторов серии RCC производителя KAMAYA Технические характеристики и маркировка низкоомных чип резисторов серии RTT производителя RALEC Технические характеристики и маркировка низкоомных чип резисторов на подложке из металлического сплава Технические характеристики и маркировка низкоомных чип резисторов 2725 4Вт 0,01Ома 0,001Ома Производитель — KAMAYA, GCT
