Расшифровка резисторов по цветным полоскам – Калькулятор цветовой маркировки резисторов

Основное предназначениерезисторов – преобразование силы тока в напряжение или выполнение обратного процесса, ограничения показателя силы тока, поглощение электрической энергии. Используется практически во всех сложных электрических схемах, поэтому следует обратить внимание на цветовую маркировку.

Из-за небольших размеров, резисторы редко имеют маркировку в виде цифрового или буквенного значения. Чаще всего проводится нанесение цветов, которые определяют все основные качества. Для того, чтобы правильно подобрать резистор, следует знать особенности нанесения цветных точек или линий.

Стандартная цветовая маркировка

Для того, чтобы правильно проводить маркировку и таблицы получили широкое применение, были приняты международные стандарты, согласно которым на резистор могут быть нанесены от 3 до 6 полос, каждая из которых имеет определенное предназначение.

Рассмотрим особенности проведения стандартной цветовой маркировки:

  1. Маркировка с 3 полосами проводится следующим образом: первых 2 кольца обозначают цифры, 3 – множитель. 4 кольца нет, так как для всех подобных резисторов принятое отклонение составляет 20%.
  2. 4 кольца – маркировка, которая несколько отличается от предыдущего случая. Последнее кольцо означает отклонение. Все значения выбираются при помощи специальной таблицы. В данном случае отклонение составляет 5%, 10%.
  3. 5 колец означает минимальный показатель отклонения, до 0, 005%. В данном случае первые 3 кольца означают цифры, которые затем нужно умножить на множитель. Найти множитель можно по все той же таблице, искать нужно значение цвета 4 кольца.
  4. Есть варианты исполнения резисторов, которые имеют 6 колец. Их расшифровка проводится также, как и при 5 кольцах, только последнее из них означает температурный коэффициент изменения. Данное значение определяет то, насколько изменится показатель сопротивления при повышении температуры корпуса резистора.

Не все таблицы имеют столбец для расшифровки 6 кольца, что стоит учитывать.

Цветовая маркировка резисторов – как пользоваться онлайн сервисами для определения сопротивления

Резисторы – это элементы для построения электрических схем, предназначенные для контроля и регулирования величины силы тока. Разделяют на постоянные, переменные, подстроечные. Для идентификации постоянных резисторов SMD – устройств, монтируемых на поверхность, – все производители разработали буквенно-цифровые обозначения для крупных элементов и цветовой код для деталей очень маленьких размеров.

Онлайн-калькулятор дает возможность удобно и быстро узнать номинал по цветам колец. Программа рассчитана на распознавание изделий с маркировкой, состоящей из четырех или пяти колец.

Способы определения сопротивления резистора

При отсутствии буквенно-цифровой маркировки можно воспользоваться одним из следующих способов:

  • Самым простым методом является определение номинала по документации. Наиболее легко это сделать, если деталь приобретается отдельно и имеет сопроводительный документ. Если резистор является частью электрического аппарата, то на общей электрической схеме указываются его характеристики либо непосредственно рядом с ним (правее или ниже), либо внизу в спецификации.
  • Если резистор – отдельная деталь, то его сопротивление можно измерить омметром или мультиметром.
  • Произвести точное распознавание детали, находящейся в составе устройства, можно только после ее выпаивания.

Как определить номинал резистора по цветовой маркировке с помощью онлайн-программы?

Детали малой мощности имеют очень маленькие размеры (длина – несколько миллиметров, диаметр – около миллиметра), поэтому наносить буквенно-цифровую маркировку сложно. Для таких изделий используют цветные точки и линии, характеризующие основные параметры. Преимущества цветовой схемы:

  • легко читается;
  • просто наносится;
  • позволяет передать необходимую информацию.

Количество цветных полос зависит от точности, которую обеспечивает деталь:

  • 3 полоски – точность 20%;
  • 4 полоски – 5 и 10%;
  • 5 и 6 полос – наиболее точные модели.

Принцип работы с онлайн-сервисом

  • Маркировка читается слева направо. Резистор следует расположить таким образом, чтобы кольца были сдвинуты к его левому краю. Если размеры детали настолько малы, что сдвинуть маркировку к одному из выводов невозможно, то первую полосу изготавливают в два раза шире, чем остальные.
  • Столбцы в таблице соответствуют определенной полосе.
  • Строки содержат цвета.
  • Для определения сопротивления и величины отклонения для каждой полосы в соответствующей строке отмечают нужный цвет.

Идентификация резистора по универсальной таблице

В зависимости от количества полос, цветной код с использованием сводной таблицы расшифровывается следующим образом:

  • Три полоски. Первые два кольца – это первая и вторая цифры номинального ряда. Третья полоса – множитель (десятичный показатель).
  • В большинстве случаев маркировка импортной продукции имеет 4 кольца, среди которых два первых – цифры номинального ряда, третье – множитель, четвертое – допустимое отклонение.
  • Пять полосок. В данном случае значащих цифр номинального ряда уже три, а не две, как в предыдущих случаях. То есть первые три кольца – цифры номинального ряда, 4-е – десятичный показатель, 5-е – отклонение.
  • Шесть полосок. Расшифровка до 5-й полосы включительно аналогична предыдущему варианту. 6-я полоса означает температурный коэффициент изменения.

Эти правила маркировки актуальны для непроволочных деталей с гибкими выводами. Различия в обозначении проволочных вариантов: первая широкая полоска означает не сопротивление, а технологию изготовления, последнее цветное кольцо может характеризовать особые свойства детали, например устойчивость к огню.

Была ли статья полезна?

Да

Нет

Оцените статью

Что вам не понравилось?

Другие

Для чего нужна?

Малой мощности резисторы имеют очень небольшие размеры, их мощность составляет около 0,125 Вт. Диаметральный размер подобного варианта исполнения составляет около миллиметра, а длина – несколько миллиметров.
Прочитать параметры, которые часто имеют несколько цифр, достаточно сложно, как и нанести их. При указании номинала, если размеры позволяют, часто используют букву для того, чтобы определить дробную величину значения.

Примером можно назвать 4К7, что означает 4,7 кОм. Однако, также подобный метод в некоторых случаях не применим.

Цветовая схема маркировки имеет следующие особенности:

  1. Легко читаемая.
  2. Проще наносится.
  3. Может передать всю необходимую информацию о номиналах.
  4. Со временем информация не стирается.

При этом, можно отметить основное различие в данной маркировке:

  1. При точности 20% используется маркировка, содержащая 3 полоски.
  2. Если точность составляет 10% или 5%, то наносится 4 полоски.
  3. Более точные варианты исполнения имеют 5 или 6 полосок.

Подведя итоги, можно сказать, что нанесение цветов позволяет узнать точность и номинальные значения резистора, для чего нужно использовать специальные таблицы или онлайн-сервисы.

Онлайн-калькуляторы

К наиболее популярным можно отнести:

  1. https://www.chipdip.ru/info/rescalc – сервис, позволяющий проводить расчеты для вариантов исполнения, которые имеют 4 или 5 маркировочных полосок. Работает сервис следующим образом: таблица имеет столбцы, которые соответствуют той или иной цветовой полосе, а строки содержат цвета. Для того, чтобы провести расчет, достаточно отметить цвет в соответствующей линии. Рассматриваемый калькулятор позволяет провести расчет сопротивления и допуска, которые измеряются в МОм и процентах соответственно. Достоинством этого онлайн-калькулятора можно назвать наличие не только названия цвета, но и его образца. Данная особенность позволяет быстро провести сравнение для выполнения расчетов. В отличие от других подобных калькуляторов, в этом случае есть наглядная картинка, которая изменяется при выборе определенных цветов. Именно поэтому, он очень прост в использовании, так как наглядный пример позволяет понять то, какой резистор был выбран для проведения расчетов.
  2. https://www.radiant.su/rus/articles/?action=show&id=335 – сервис, который позволяет также быстро провести расчет номинальных значений для варианта исполнения, имеющего 4 полосы. Этот вариант калькулятора имеет простую схему работы: есть 5 полей, при открытии которых отображается название цвета и его образец. После выбора проводится расчет показателя сопротивления, которые отображается в Ом, а также предельное отклонение в процентах. Рассматриваемый сервис имеет не только калькулятор, но и наглядные примеры проводимых расчетов, таблицы с необходимой информацией и многое другое.
  3. https://www.qrz.ru/shareware/contribute/decoder.shtml – один из немногих сервисов, который позволяет проводить расчет для 3 линий, а также 4 и 5. В отличие от других вариантов исполнения, этот не имеет наглядной картинки того, как выглядит тот или иной вариант исполнения резистора при смене цвета линии. Также, можно сказать, что данный вариант исполнения калькулятора – один из самых сложных. Если резистор имеет 3 полоски, проводится ввод обозначений в 1, 2, 4 поле, если 4 – в 1 , 2, 4, 5, если 5 – нужно заполнить все поля. Результат выводится в виде значения сопротивления в КОм, также есть поле, указывающее погрешность впроцентом соотношении.

Все расчеты проводятся исключительно при выполнении маркировки согласно принятым правилам ГОСТ 175-72. Чтение линий всегда проводится слева на право. Стоит отметить, что согласно принятым правилам первая полоса всегда располагается ближе к выводу.

Если этого нельзя сделать, первую полосу делают более широкой, чем остальные. Эти правила следует учитывать при расшифровке резистора при помощи калькулятора.

Пояснение и таблица

Как уже было указано, цветовые маркерные кольца нанесены слева направо.

Первое кольцо и следующее за ним второе цветное кольцо обозначают стандартную величину сопротивления в Омах. Следующее, третье кольцо обозначает множитель, на который нужно умножать числовое значение первых двух единиц обозначения, четвертое кольцо кода указывает значение, на которое отклоняется заявленный номинал в процентах.

Для точного определения величины сопротивления каждого отдельного компонента не следует запоминать весь цветовой код, достаточно иметь под рукой таблицу определения сопротивления:

Цвет знакаНоминальное сопротивление, ОмДопуск, %ТКС [ppm/°C]
Первая цифраВторая цифраТретья цифраМножитель
Серебристый10-2±10
Золотистый10-1±5
Черный001
Коричневый11110±1100
Красный222102±250
Оранжевый33310315
Желтый44410425
Зеленый5551050,5
Голубой666106±0,2510
Фиолетовый777107±0,15
Серый888108±0,05
Белый9991091

Кроме стандартной, общепринятой маркировки, в отдельных случаях указываются и дополнительные данные в обозначениях 4 или 5 полосного, когда более широкая полоса (она, как правило, шире в 1,5 раз от остальных) указывает на более надежный, специальный вариант элемента – как правило, срок ее службы рассчитан более чем на 1000 часов непрерывной работы.

Универсальная таблица цветов

Существует универсальная таблица цветов, которая позволяет проводить быстрый расчет номиналов каждого резистора при необходимости.

При создании подобной таблицы выделяют следующие поля:

  1. Цвет кольца или нанесенной точки. При этом, указывается как название, так и приводится пример.
  2. В зависимости от того, каким по счету стоит цвет, есть возможность перевести цветовую кодировку в числовое значение. Это необходимо при создании схемы для условного обозначения номиналов.
  3. Множитель позволяет провести математическое вычисление того, какое сопротивление имеет рассматриваемый вариант исполнения.
  4. Также, практически для каждого цвета имеется поле, которое обозначает максимально отклонение от номинала.

Стоит помнить, что каждый цвет может обозначать цифру в маркировке, значение множителя или максимальное отклонение.

Примеры

Пример 1:

Использование подобной таблицы рассмотрим на следующем примере: коричневый, черный, красный, серебристый. Чтение колец проводим слева на право, получаемое значение всегда кодируется в Омах.

Согласно данным из таблицы, проводим следующую расшифровку:

  1. Коричневый цвет в первом положении обозначает как цифру, так и множитель. В этом случае, цифра будет равна «1», а множитель «10». Стоит отметить, что в первой позиции не могут использоваться следующие цвета: черный, золотистый или белый.
  2. Второй цвет означает номер второй цифры. Черный означает «0» и он не используется при расчетах. Имея подобные данные, можно сделать вывод, что резистор имеет буквенно-числовую маркировку 1К0.
  3. Третий цвет определяет множитель. В нашем случае он красный, множитель у этого цвета «100».
  4. Последний цвет означает максимальный допуск по отклонению, и серебристый цвет соответствует 10%.

Используя таблицу, можно сказать, что рассматриваемый резистор имеет маркировку 1К0 и значение сопротивления 1000 Ом (10*100) или 1 кОм, а также допуск 10%.

Пример 2:

Еще одним более сложным примером назовем расчет номинальных значений следующего резистора: красный, синий, фиолетовый, зеленый, коричневый, коричневый. Данная маркировка состоит из 6 колец.

При расшифровке отмечаем следующее:

  1. 1 кольцо, красное – число «2».
  2. 2 кольцо, синее – число «6».
  3. 3 кольцо, фиолетовое – число «7».
  4. Все числа выбираем из таблицы. При их сочетании получаем число «267».
  5. 4 кольцо имеет зеленый цвет. В данном случае обращаем внимание не на числовой значение, а множитель. Зеленый цвет соответствует множителю 105. Проводим расчет: 267*105=2,67 МОм.
  6. 5 кольцо имеет коричневый цвет и ему соответствует значение максимального отклонения в обе стороны 1%.
  7. 6 линия коричневая, что соответствует температурному коэффициенту в значении 100 ppm/°C.

Из вышеприведенного примера можно сказать, что провести расшифровку маркировки не сложно, и количество колец практически не оказывает влияние на то, насколько сложными будут расчеты. В рассматриваемом случае, резистор имеет сопротивление 2,67 МОм с отклонением в обе стороны 1% при температурном коэффициенте 100 ppm/°C.

Процедуру можно упростить, воспользовавшись специальными калькуляторами. Однако, не многие проводят вычисление 6 колец, что стоит учитывать.

Номинальные ряды резисторов можно назвать результатом проведения стандартизации номинальных значений. Постоянные резисторы имеют 6 подобных рядов. Также, введен один ряд для переменных номиналов и специальный ряд Е3.

На примере приведенного номинала проведем расшифровку:

  1. Буква «Е» обозначает то, что проводится маркировка по ряду номинала. Эта бука всегда идет в обозначении.
  2. Цифры после буквы означает число номинальных значений сопротивления в каждом десятичном интервале.

Существуют специальные таблицы с отображение номинальных рядов.

Для выявления стандартных рядов, был принят ГОСТ 2825-67. При этом, можно выделить несколько наиболее популярных стандартных рядов:

  1. Ряд Е6 имеет отклонение в обе стороны 20%.
  2. Ряд Е 12 имеет допустимое отклонение 10%.
  3. Ряд Е24 обладает показателем максимально допустимого отклонения в обе стороны 5%.

Последующие ряды Е48 и Е96, Е192 обладают показателем отклонения 2%, 1%, 0,5% соответственно.

Примеры определения маркировки резистора по цветным полоскам

Маркировка резистора 4 цветными полосками

Рассмотрим цветовой код резистор, имеющий 4 цветные полосы: коричневый-черный-красный-золотистый. Коричневый цвет соответствует значению «1» в диаграмме цвета. Черный представляет «0», Красный представляет собой множитель «100». Таким образом, величина сопротивления составит:

10 * 100 = 1000 Ом или 1 кОм с отклонением 5%, поскольку золотая полоска представляет собой допуск +/- 5%. Таким образом, фактическое значение 1 кОм может быть между 950 Ом и 1050 Ом.

Маркировка резистора 5 цветными полосками

Рассмотрим цветовой код для резистора с 5 полосками: желтый-фиолетовый-черный-коричневый-серый. Желтый цвет соответствует значению «4» в диаграмме цвета. Фиолетовый цвет представляет «7» и черный равен «0». Коричневая полоска определяет величину множителя «10». Таким образом, величина сопротивления составит:

470 * 10 = 4700 Ом или 4,7 кОм с отклонением 0,05%, поскольку серый цвет отклонения равен +/- 0,05%.

Сводная таблица цветной маркировки резисторов

Для каждодневного использования можно использовать сводную таблицу цветной маркировки, которая объединяет следующую информация:

  1. Соответствие цветов определенным значениям.
  2. Цифры номинального ряда.
  3. Величина множителя.
  4. Величина допуска.
  5. Показатель коэффициента температурного изменения.
  6. Процент отказов.

Подобная таблица позволит быстро провести расшифровку маркировки.

Особенности маркировки проволочных резисторов

Правила, принятые по цветной маркировке резисторов, распространяются на все их типы, в том числе на проволочные варианты исполнения.

В данном случае, есть только несколько отличительных признаков, которые нужно учитывать:

  1. 1 полоса, которая шире других и обычно белого цвета, не является частью маркировки, а обозначает только тип резистора.
  2. Десятичные показатели более 4 не могут быть применены при маркировке.
  3. Последняя полоса может указывать на особые свойства, к примеру, огнестойкость.

Таблица, которая используется в этом случае, несколько отличается. Отличие заключается в величине множителя.

Маркировка советских резисторов

Такие изделия выпускали по собственным стандартам, которые отличались от международных. Для обозначения номинала использовали цифры с буквенным разделителем. Отдельно обозначали тип резистора и мощность.

Пример (МЛТ-2 1К2 5%):

  • МЛТ – металлопленочный резистор с лаковым покрытием;
  • 2 – мощность рассеивания 2 Вт;
  • 1К2 – номинальное сопротивление 1,2кОм;
  • 5% – возможное отклонение (допуск).


Мощность советских резисторов можно определить по размеру

Приведенные сведения пригодятся для выбора подходящих компонентов при создании новых и в ходе ремонта вышедших из строя радиотехнических устройств. Следует помнить о том, что прецизионные компоненты стоят дорого. Их применяют только при необходимости.

В цепях питания светодиодов и некоторых других схемах нужна повышенная точность. Если не получится найти подходящий номинал в серийных рядах, создают параллельные и последовательные соединения. В отдельных случаях применяют подстроечные резисторы. Для корректного выбора нужно учитывать рассеиваемую мощность и дополнительные характеристики.

С применением ручных методик и специальных таблиц определить электрическое сопротивление и другие технические параметры несложно. Для ускорения процесса можно узнать номинал резистора по полоскам онлайн с помощью специализированного калькулятора. Следует не забывать о возможности получения необходимых данных с использованием измерительной аппаратуры.

Нестандартная маркировка импортных резисторов

Несмотря на принятые правила цветной маркировки, некоторые компании используют свои стандарты. К ним можно отнести:

  1. Philips – производитель бытовой и промышленной электроники, который ввел некоторые свои стандарты в область маркировки резисторов. Так можно отметить, что цвета компания использует не только для обозначения основных характеристик, но и для отображения о технологии производства и свойствах компонентов. Для этого сам корпус окрашивается в определенный цвет, а кольца располагаются в определенном порядке друг относительно друга.
  2. CGW и Panasonic также ввели свои правила маркировки. Так эти производители проводят нанесение информации об особых свойствах резистора.

Практически все производители в мире приняли установленные правила, что позволяет упростить процедуру идентификации номиналов.

В заключение отметим, что кроме цветовой маркировки могут присутствовать буквенно-числовые обозначения. Они наносятся на поверхность довольно крупных вариантов исполнения резисторов и также могут использоваться для выявления рабочих характеристик.

Как определить направление чтения цветовых кодов резисторов

спросил

Изменено 3 года, 4 месяца назад

Просмотрено 4к раз

\$\начало группы\$

Этот резистор может быть прочитан в любом случае, так каково правильное значение? Имеет ли значение размер линии?

  • резисторы
\$\конечная группа\$

9

\$\начало группы\$

Первое, что следует учитывать, это то, что для обозначения допусков используются только определенные цветные полосы; такие полосы всегда читаются последними. Для допусков используются следующие цвета:

  • Коричневый ±1%
  • Красный ±2%
  • Зеленый ±0,5%
  • Синий ±0,25%
  • Фиолетовый ±0,1%
  • Серый ±0,05%
  • Золото ±5%
  • Серебро ±10%

Поскольку этот резистор имеет белую полосу на одном конце, вы должны начать с этого конца, так как это недопустимый цвет полосы для обозначения допуска. Следовательно, этот резистор имеет значение 984 Ом ±1%.

Надеюсь, это поможет.

\$\конечная группа\$

3

\$\начало группы\$

Еще один пункт, на который следует обратить внимание, — это расстояние между полосами резисторов. Хотя это не всегда очевидно, кажется, что разрыв между черной и коричневой линиями немного больше, чем между двумя белыми линиями. Это еще более важно, когда иногда у вас есть резистор с допуском и температурным коэфф. группа. Вот несколько примеров.

Изображение из поста Когда 5-полосный резистор не является 5-полосным резистором

\$\конечная группа\$

\$\начало группы\$

Правильное значение зависит от того, чем вы его измеряете, цветовые коды помогают, но не являются окончательным решением. Ваш случай кажется довольно необычным, так как действительно кажется, что он работает в обе стороны, я сам вижу это как 5-цветный код, поэтому я бы разобрал это как 984 Ом.

Можно ли измерить тестером, чтобы подтвердить значение? независимо от того, что мы все говорим здесь, это будет ответ.

\$\конечная группа\$

1

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания и подтверждаете, что прочитали и поняли нашу политику конфиденциальности и кодекс поведения.

Цветовая маркировка резистора | лабораторная работа » Freak Engineer

Акаш Шарма

Эта статья содержит эксперимент по цветовому кодированию резисторов. Лабораторная работа. В качестве образца есть 5 заданных резисторов, и нам нужно найти их значение, считывая цветные полосы на нем.

Цель эксперимента

Цветовая маркировка резистора

Объектив

  1. Для изучения цветовой маркировки резисторов.
  2. Для определения номинала резистора путем интерпретации цветового кода, указанного на резисторе.

Необходимое оборудование

Оборудование, необходимое для цветовой маркировки резистора: –

  1. Угольный резистор (образец)
  2. Цифровой мультиметр

Теория

Есть два способа узнать номинал резистора.

Цветные полосы на корпусе резистора говорят о его сопротивлении. Как показано на следующей диаграмме. Есть 5-полосный резистор и 4-полосный резистор. Как у пяти-, так и у четырехполосного резистора последняя полоса указывает на допуск. Даже если значения будут напечатаны, буквы будут настолько мелкими, что их будет трудно прочитать невооруженным глазом. Поэтому цветные полосы напечатаны на резисторе. Эта система представления номинала резистора известна как цветовое кодирование.

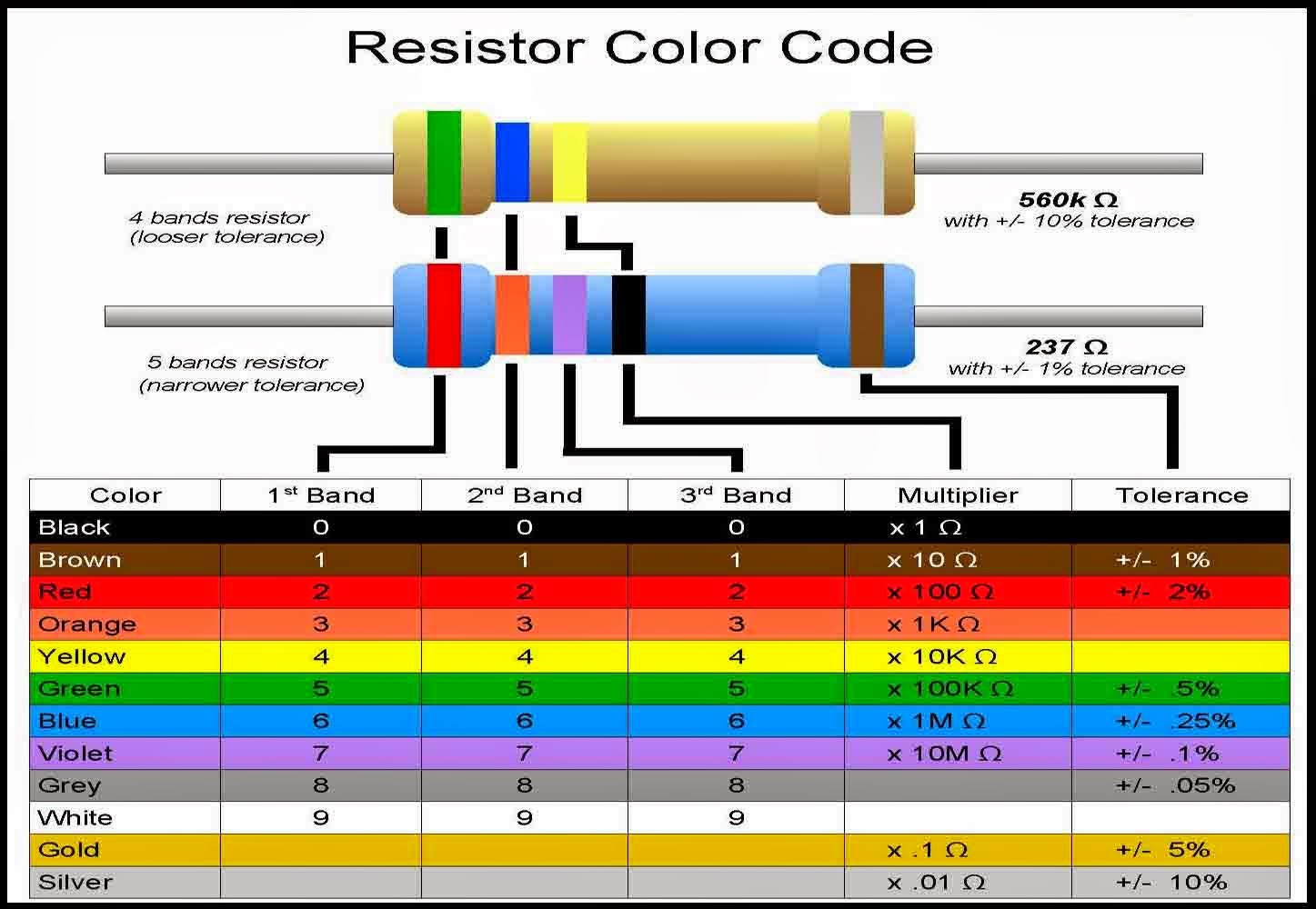

Таблица цветовой маркировки резисторов

9 0165

1

901 65

3

90 152 901 65

_

Последовательность цветовых полос



Цвет

1-й

диапазон

2-й

диапазон

Множитель

допуск 900 05

Черный

0

0

0

_

Коричневый

1

10

_

Красный

90 002 2

2

10 2

_

Оранжевый

3

10 3

_

Желтый

4

9015 8

4

10 4

_

Зеленый 900 05

5

5

10 5

_

Синий

6

6

10 6

_

Фиолетовый 90 005

7

7

10 7

_

Серый

8

8

10

8

Белый

9

9

10 9

_

901 58

Золото



± 5% 900 05

Серебро



± 10% 900 05

Цвет



± 20%

Процедура

Процедура цветового кодирования резистора.

  1. Осевые резисторы имеют цилиндрическую форму и имеют выводы, отходящие от каждого конца.
  2. Посмотрите на резистор так, чтобы группа из трех или четырех цветовых полос находилась с левой стороны.
  3. Прочитайте цвет полос слева направо.
  4. Записывается значение системы цветового кода резистора.
  5. В противном случае центральная ручка цифрового мультиметра регулируется для получения соответствующего значения измерения.
  6. Значение сопротивления, отображаемое на цифровом мультиметре, записывается.

Расчет

Проанализированные данные для данного образца резисторов указаны ниже –

  1. Первый резистор
901 65

цветной

90 159

Лента

Значимый

цифра

1 ст полоса 9 0005

Зеленый

5

2 и лента

90 002 Синий

6

Множитель

Красный

10 2

Допуск

Золото

± 5 %

Теоретическое значение

 = 56 X  ± 5 % Ом = 5600 ± 5 % Ом

= 5,6 кОм ± 5 %

90 165

5600 – 5600 * 5 / 100

Верхнее значение

Нижнее значение

5600 + 5600 * 5 / 100

5880 Ом = 5,880 кОм

5320 = 5,320 кОм

Практическое значение = 5,57 кОм (проверено с помощью мультиметра)

  1. Секунда Резистор

Лента

Цвет

Значимый

цифра

1 ст полоса

Коричневый

1

2 nd полоса

зеленый

5

множитель

9 0158

Красный

10 2

Допуск

Золото

± 5 %

Теоретическое значение

= 15 * Ом ± 5 % = 1500 Ом ± 5 %

= 1,5 кОм ± 5 %

Нижнее значение

Верхнее значение

1500 – 1500 * 5 / 1 00

1500 + 1500 * 5 / 100

1425 Ом

1575 Ом

1,425 Ом

1,575 кОм

90 002 Практическое значение = 1,46 кОм (измерено с помощью мультиметра)

  1. Третий резистор

Диапазон

Цвет

Значимый

9 0002 цифра

1 ст полоса

Красный

2

2 и лента

Красный

2

Множитель

Коричневый

10

Допуск

Золото

±5%

901 58

Теоретическое значение

= 22 * ​​10 Ом ± 5 % = 220 Ом ± 5 %

= 0,22 кОм ± 5 %

Верхнее значение

Нижнее значение

90 158

220 + 220 * 5 / 100

220 – 220 * 5 / 100

(220 + 11) Ом

(220 – 11) Ом

231 Ом

209 Ом

Практическое значение = 215 Ом (

  1. Четвертый резистор
901 65

Оранжевый

9 0159

Лента

Цвет

Значимый

цифра

1 St Лента

Желтый

4

2 nd лента

Синий

6

Множитель



Допуск

Золото

± 5 %

Теоретическое значение

= 46 * Ом ± 5 % = 4600 Ом ± 5 %

= 46 кОм ± 5 %

90 165

46000 – 2300 Ом

Верхнее значение

Нижнее значение

46000 + 46000 * 5 / 100

46000 – 46000 * 5 / 100

46000 + 2300

48300 Ом = 48,3 кОм

43700 = 43,7 кОм

Практическое значение = 47,1 кОм (измерено мультиметром) 25

9 0487

Теоретическое значение

= 15 * Ом ± 5 % = 15000 Ом ± 5 %

= 15 кОм ± 5 %

Диапазон

Цвет

Значимый

цифра

1 St Лента

Коричневый

1

2 и полоса

Зеленый

5

Множитель

Оранжевый

9 0158


Допуск

Золото

±5%

Верхнее значение 9013 2

Нижнее значение

15000 + 15000 * 5 / 100

15000 – 15000 * 5 / 100

15000 + 750

15000 – 750 Ом

15750 Ом = 15,750 кОм

14250 = 14,250 кОм

Практическое значение 9 0132 = 14,20 кОм (измерено мультиметром)

Таблица наблюдений

901 65

220

Ом

9 0165

215

Ом

1-й

2

3

90 002

всего

T В

кОм

L В

U В

PV

Зеленый

5

Синий

6

Красный

Золотой

±5%

5,6

кОм

5,32

кОм

9000 2 5,88

кОм

5,57

кОм

Коричневый

1

90 158

Зеленый

5

Красный

Золотой

±5%

1,5

9 0002 кОм

1,5

кОм

1,425

кОм

1,46

кОм

Красный

9000 2 2

Красный

2

Коричневый

Золотой

±5%

209

Ом

231

Ом

Желтый

4

Синий

6

Оранжевый

Золотой

±5% 9000 5

46

кОм

43,7

кОм

48,3

кОм

47,1

кОм

Коричневый

1

Зеленый 90 005

5

Оранжевый

Золотой

±5%

15

кОм

14,25

кОм

9000 2 15,75

кОм

14,30

кОм

Заключение

В заключение можно сказать, что цветовой код резистора был очень полезен при определении номинала отдельного резистора.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
