Для устойчивой работы современной климатической техники критически важна правильная работа двигателя-компрессора, который регулирует давление и обеспечивает движение фреона в контуре охлаждения. Поэтому, когда компрессор перестает запускаться, первым делом следует проверить наличие напряжение на его клеммах.

Если с напряжением все в порядке, то следует обратить внимание на следующую по вероятности появления проблему – исправность рабочего и пускового конденсаторов. Напомним, что эти конденсаторы используются в асинхронных электрических двигателях переменного тока для обеспечения быстрого запуска и оптимального режима их работы.

Что следует знать о маркировке конденсаторов, используемых в кондиционерах

На принципиальных электрических схемах конденсатор обозначается в виде двух коротких параллельных линий, символизирующих его обкладки, и обозначается буквой «С», за которой следует порядковый номер компонента.

Основным параметром любого конденсатора является его емкость, характеризующая величину заряда, которую он может накопить. Емкость измеряется в специальных единицах – Фарадах (Ф), но на практике чаще всего применяются меньшие (дольные) величины (микрофарады, нанофарады и пикофарады). Для правильной работы электрических двигателей-компрессоров бытовых сплит-систем чаще всего используются пусковые и рабочие конденсаторы емкостью 100 и 1 микрофарад (мкФ).

Другим важным параметром конденсатора является его номинальное рабочее напряжение, при котором он способен выполнять возложенные на него функции расчетное время. Многие серьезные производители, кроме того, указывают на корпусе конденсаторов сроки их гарантированной эксплуатации (в часах) при подаче определенного напряжения.

Как проверить исправность пусковых и рабочих конденсаторов компрессора

Для проверки работоспособности любого конденсатора можно использовать специальный прибор, называемый измерителем емкости, или же обычный бытовой тестер (мультиметр), поддерживающий данную функцию.

1. Отключите сплит-систему от сети электропитания.
2. Разрядите конденсатор, соединив его выводы.
3. Отсоедините (выпаяйте) одну из клемм конденсатора из платы.
4. Переведите контролирующий прибор в режим измерения емкости. При этом щупы должны быть включены в соответствующие гнезда (один — в общее гнездо, обозначенное знаком «*» или буквами «COM», а другой – в гнездо с обозначением «Сx»).
5. Подсоедините щупы прибора к разным выводам конденсатора. При этом переключатель режимов измерения должен быть выставлен на величину, превышающую расчетную емкость измеряемого конденсатора. Некоторые измерительные приборы не требуют установки предела измерения, так как делают это автоматически.
6. Наблюдайте измеренное значение емкости на экране (стрелочном или электронном) прибора. В приборах с автоматическим определением пределов измерений емкости значение появится на экране с небольшим запаздыванием.

Если измеренное значение емкости не соответствует номинальному, то такой конденсатор требуется заменить. Лучше всего заменить вышедший из строя конденсатор компонентом с такими же параметрами и желательно того же самого производителя. Устанавливая его на плату, не опасайтесь перепутать контакты, так как подобные конденсаторы не являются электролитическими и не имеют полярности, поэтому могут быть припаяны в любом положении.

Где отремонтировать кондиционер?

Как проверить электродвигатель на исправность

Содержание

1. Внешний вид
2. Наличие маркировки
3. Подшипники
4. Обмотки
5. Вентилятор
6. Пусковой конденсатор
7. Задняя часть картера

Бывший в употреблении и даже новый электродвигатель может иметь дефекты. Часто для их выявления визуального осмотра бывает недостаточно, и требуется проверка всех узлов. В этой статье мы расскажем, как проверить работоспособность электродвигателя самостоятельно, не прибегая к помощи специалистов.

Итак, какие этапы включает в себя процесс проверки, и на что следует обратить особое внимание?

Внешний вид

При осмотре вас должны насторожить следующие моменты:

• Подставка или монтажные отверстия сломаны.
• Внутри двигателя есть грязь, копоть или другие вещества.
• Краска в середине агрегата потемнела (это признак перегрева).

Данные приметы указывают на то, что двигатель либо часто подвергался перегрузке, либо эксплуатировался в неподходящих условиях или без соблюдения правил.

Наличие маркировки

На наружную сторону двигателя прикрепляется металлическая табличка, на которой указана следующая информация о его характеристиках:

• Производитель (название компании).
• Тип корпуса (размеры физические и посадочные).
• Мощность.
• Серийный номер и модель.
• Число оборотов ротора в минуту.
• Требования к фазе и напряжению.
• Схема подключения агрегата к разным напряжениям, чтобы получить желаемое направление вращения и скорость.
• Потребляемый ток.
• Тип статора (закрытый, обдуваемый вентилятором, брызгозащищенный и др.).

Подшипники

Если внешний вид двигателя не вызывает подозрений, переходите к проверке подшипников. Они находятся в нишах на обоих концах вала. В современных машинах в основном используются шарикоподшипники или латунные подшипники скольжения. Процедура проверки выглядит следующим образом: агрегат помещается на твердую поверхность, ротор прокручивается вручную, при этом свободную руку нужно положить на верхнюю часть корпуса. Равномерное, свободное и спокойное вращение ротора говорит об исправности двигателя, а трение, неравномерное вращение и скрежет – о неполадках.

Допустимый люфт ротора – 3 мм, но в идеале он должен стремиться к нулю. Чтобы определить его, достаточно потянуть и потолкать ротор из статора за ось. Перегрев подшипников провоцирует поломку всего агрегата, поэтому необходимо знать, как проверить электродвигатель и в первую очередь исправность именно этих деталей.

Обмотки

Наиболее часто встречающийся дефект обмоток – короткое замыкание на корпус, которое приводит к сгоранию предохранителя. Изделия, рассчитанные на 380В, могут работать и с замкнутыми обмотками, так как срабатывает автомат защиты, но лучше этого избегать.

Для проверки обмоток вам потребуется омметр. Последовательность ваших действий должна быть следующей:

• Омметр устанавливается в режим измерения сопротивления.
• Щупы подключаются к гнездам «Общий» и «Ом».
• Выбирается шкала с наивысшим множителем.
• Стрелка устанавливается на «0» (этот пункт пропускается, если вы используете цифровой омметр), при этом щупы касаются друг друга.
• Один из щупов прибора прижимается к винту для заземления или другой металлической части корпуса.
• Второй щуп присоединяется ко всем электрическим контактам машины поочередно.

Если стрелка омметра лишь слегка отклоняется от самого высокого сопротивления, с обмоткой двигателя все в порядке. Важно следить, чтобы щупы не соприкасались с руками, так как это повлияет на точность измерений.

Следующий этап – проверка обмоток на обрыв. Простые одно- и трехфазные двигатели, применяющиеся в промышленности и быту, проверяются путем переключения диапазона омметра на самый низкий. Нужно установить стрелку на ноль и повторно измерить сопротивление между проводами агрегата. Значение должно быть очень низким. Если прибор показывает большое значение, велика вероятность обрыва обмоток. В этом случае двигатель либо не будет работать вообще, либо откажет регулятор скорости.

Вентилятор

У полностью закрытых двигателей с воздушным охлаждением вентилятор расположен в задней части, за металлической решеткой. Следует убедиться, что он закреплен надежно и не «болтается» при включении. Грязь и мусор в отверстиях решетки препятствуют свободному движению воздуха, а это способствует перегреву, но данная проблема легко решается чисткой.

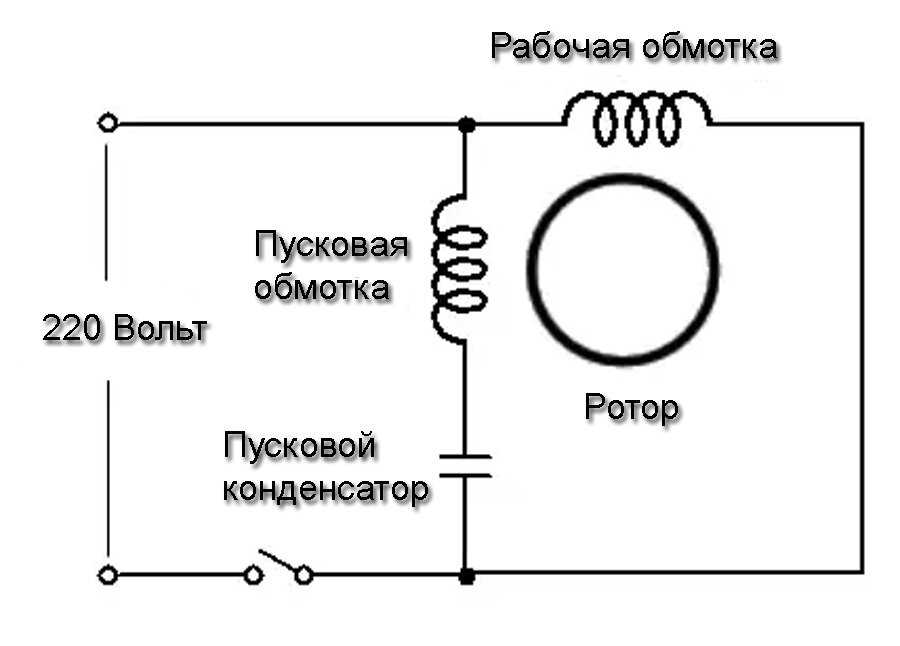

Пусковой конденсатор

Нужно снять металлическую крышку на внешней стороне корпуса, под которой находится конденсатор.

При визуальной проверке вы можете обнаружить следующие проблемы:

• утечка масла;
• деформированный корпус конденсатора;
• наличие отверстий в нем;
• запах дыма или гари.

Для более детальной проверки конденсатора также понадобится омметр. При соприкосновении щупов и выводов конденсатора прибор должен показывать сначала низкое, а затем постепенно увеличивающееся значение сопротивления. Такие изменения обусловлены тем, что с батареек омметра на конденсатор поступает незначительное напряжение, которое немного заряжает его. Отсутствие роста значения сопротивления указывает на неисправность узла. При повторной попытке проведения теста конденсатор следует полностью разрядить.

Задняя часть картера

В этой части двигателя могут находиться центробежные переключатели, предназначенные для подключения цепей или переключения пускового конденсатора. Контакты реле должны быть чистыми и не пригоревшими. Впрочем, очистить их от жира и грязи не составить труда. Механизм выключателя проверяется с помощью отвертки — если пружина работает свободно, значит все в порядке.

Обращайте внимание на тип электродвигателя и условия его эксплуатации. Для работы во влажных помещениях или при возможности контакта с водой следует выбирать брызгозащитные модели. Открытые двигатели лучше не устанавливать в сильно загрязненных помещениях. Следите за тем, чтобы агрегат работал в установленном режиме без перегрузок, и регулярно проверяйте его узлы.

Зная, как проверить электродвигатель на исправность, вы сможете выбрать не бракованный и исправно работающий экземпляр и избежать многих проблем.

Как проверить конденсатор.

Автор: Gerd F. Bauer II, 26 января 2022 г.

Конденсаторы способствуют запуску и/или работе электродвигателей переменного тока, со временем они изнашиваются и требуют замены. В этой статье мы покажем вам, как проверить конденсатор с помощью мультиметра. Мультиметры — очень полезный инструмент для измерения напряжение, ток, сопротивление и, конечно же, емкость.

• Сначала мы должны понять, что делает конденсатор, конденсатор удерживает электрическую энергию.
• Пусковой конденсатор способствует запуску двигателя за счет кратковременного увеличения пусковой момент.
• Рабочий конденсатор используется для подачи питания на вспомогательную катушку. создают магнитное поле во время работы двигателя.

Некоторые двигатели имеют только пусковой конденсатор, некоторые двигатели имеют пусковой и рабочий конденсаторы. Точилка MAG-9000 имеет пусковой конденсатор, а MAG-8000 — рабочий и пусковой конденсатор. Емкость измеряется в микрофарадах (греческий символ мкФ). Например один из конденсаторов МАГ-8000 на 40 мкФ. Для измерения емкости возьмите мультиметр и поверните диск к символу, показанному ниже.

Обозначение единиц микрофарад	Обозначение емкости

Обязательно запишите, требует ли ваш мультиметр нажмите «функциональную кнопку», чтобы сделать параметр емкости активным. У некоторых есть желтые символы, тогда вы должны нажмите желтую кнопку, чтобы активировать функцию, на которую повернут диск.

Поместите красный щуп мультиметра на один из выводов конденсатора. и черный щуп на другом посту. Неважно, какой зонд вы используете на посты — они просто должны быть на противоположных постах. На дисплее мультиметра вы увидите количество микрофарад. На этикетке конденсатора будет микрофарад. Спецификация и допуск. Например один из конденсаторов МАГ-8000 на 40 мкФ с +/- 6%.

---

Посмотрите видео ниже, чтобы увидеть процесс.

Если вам нужен новый конденсатор, см. ниже:

Точилка MAG-9000 имеет два варианта конденсатора: для BALDOR 9000-31B и для LEESON 9000-31L

Точилка MAG-8000 использует два конденсатора 8 000-25а и 8000 -25б

• #конденсатор
• #тестирование конденсаторов
• #как определить исправен ли конденсатор
• #работает ли мой конденсатор
• #что такое конденсатор

Полное руководство по диагностике и ремонту неисправных конденсаторов переменного тока

Содержание

1. Меры предосторожности
2. Признаки неисправного или неисправного конденсатора
3. Что на самом деле делает конденсатор?
4. Типы конденсаторов переменного тока
5. Что такое номинал конденсатора?
6. Как узнать, неисправен ли конденсатор
7. Будет ли работать кондиционер с неисправным конденсатором?
8. Как проверить рабочий конденсатор с помощью мультиметра
9. Как заменить конденсатор кондиционера
10. Замена конденсатора кондиционера стала проще

Мы все знаем это удивительное чувство, когда возвращаешься из жаркого летнего дня в свой красивый дом с кондиционером. Но однажды вы можете зайти и обнаружить, что ваш дом не так крут, как вы ожидаете.

Конденсаторы переменного тока играют жизненно важную роль в поддержании правильной работы систем кондиционирования воздуха. Однако, если они выходят из строя, они могут нанести серьезный ущерб системе. В этой статье объясняется, как диагностировать, проверить и заменить неисправный конденсатор.

Как бы вы диагностировали, проверили и заменили неисправный конденсатор? Какие инструменты следует использовать?

Лето становится все жарче и Июнь 2021 года бьет рекорды, вам нужен работающий кондиционер.

Прежде чем вы пойдете и выполните какую-то серьезную работу, вам может потребоваться задать себе вопрос: «У меня плохой конденсатор переменного тока?». Если вы это сделаете, есть хорошие новости — вы можете заменить его самостоятельно.

Ознакомьтесь с симптомами неисправного конденсатора переменного тока и руководством по замене, чтобы убедиться, что это вы.

Предупреждения о безопасности

Многие блоки переменного тока имеют конденсаторы, которые несут довольно высокий заряд, поэтому вы должны быть абсолютно осторожны при их замене или проверке. Однако, если вы примете разумные меры предосторожности, у вас не должно возникнуть проблем.

• Никогда не прикасайтесь к клеммам на конце конденсатора
• Не используйте предметы с металлической ручкой для разрядки конденсатора. Используйте отвертку с изолированной ручкой и приложите металлический стержень отвертки к C к HERM и C к FAN, чтобы разрядить конденсатор.

При работе с высоковольтным оборудованием, таким как блок переменного тока, всегда проверяйте, чтобы оно было выключено. Если ваш блок переменного тока подключаемого типа, убедитесь, что вилка полностью отключена. Если ваш кондиционер подключен к выключателю, убедитесь, что выключатель отключен или выключен.

Признаки неисправного или неисправного конденсатора

Блоки переменного тока с неисправными конденсаторами могут вызывать несколько интересных симптомов. Хотя это не всегда стопроцентная гарантия неисправного конденсатора переменного тока, велика вероятность того, что у вас возникнет проблема, если вы увидите что-либо из этого.

Первый симптом, который вы заметите, это то, что двигатель вентилятора конденсатора или компрессор не запускаются. Вы также можете заметить шумы, исходящие от конденсаторного блока.

Если вы заметили какие-либо из этих симптомов, это может означать, что у вашего переменного тока плохой конденсатор.

Общие признаки неисправного конденсатора:

• Жужжание
• Проблемы с включением или выключением
• Запах гари или электрического разряда
• Более высокие, чем обычные купюры
• Устройство может самопроизвольно отключаться
• Без охлаждения
• Щелчки или жужжание

Если что-то из этого звучит знакомо, есть большая вероятность, что что-то не так с вашим конденсатором переменного тока, и вам следует подумать о его замене.

Если ни один из этих симптомов не подходит, взгляните на нашу руководство по устранению неполадок, чтобы найти проблему.

Без охлаждения

Как только ваш кондиционер перестанет дуть холодным воздухом, это верный признак того, что что-то не так. Возможно, это не долгосрочная проблема. Вы можете проверить, включив и снова выключив устройство, чтобы увидеть, исчезла ли проблема.

Щелчки или гудение

Это снова связано с двигателем. Когда двигатель пытается запуститься, но не может, он может издавать щелкающие или гудящие звуки. Это хороший признак того, что конденсатор пробит.

Теперь, когда у вас есть хорошее представление о симптомах, которые вы можете наблюдать, давайте немного узнаем о том, как работают конденсаторы. Таким образом, вы сможете понять, как заменить их безопасно и эффективно.

Счета за высокую энергию

Когда конденсатор переменного тока неисправен, двигатель вентилятора конденсатора должен работать больше и потреблять больше ампер. Поэтому, когда вы внезапно замечаете, что ваш счет за электроэнергию растет, у вас может быть плохой конденсатор. Чтобы понять, почему неисправный конденсатор означает более высокий счет за электроэнергию, см. наш раздел ниже о том, что делает конденсатор.

Случайные отключения

Вы можете обнаружить, что ваш блок переменного тока время от времени отключается без вашего вмешательства.

Проблема с включением или выключением

Эта проблема почти всегда возникает из-за плохого конденсатора. Когда система пытается сделать что-то, что требует больше энергии, плохой конденсатор может вызвать проблемы. Этот симптом также может проявляться в том, что устройству требуется много времени, чтобы начать работу после его включения. Конденсатор дает начальный толчок энергии, и когда он выходит из строя, блок переменного тока с трудом запускается. Обычным обходным путем, хотя иногда и опасным, является запуск лопасти вентилятора с помощью палки. Это может быть опасно и привести к повреждению устройства, поэтому следует делать это только в случае крайней необходимости.

Запах гари или электрического разряда

Это немного сложнее, так как может быть много причин (ни одна из них не является хорошей), по которой ваш блок переменного тока может пахнуть гарью. В вашем блоке переменного тока конденсатор приводит в движение двигатель. Когда конденсатор плохой, двигатель имеет тенденцию к перегреву, и это может вызвать запах.

Что на самом деле делает конденсатор?

Если вы думаете о конденсаторе как о большом накопителе энергии, вы на правильном пути. Самый простой конденсатор состоит всего из нескольких компонентов. Это два проводника, которые позволяют течь электричеству, и зазоры, которые блокируют поток электричества. Когда электричество проходит через конденсатор, электроны накапливаются в двух проводниках. Один проводник хранит отрицательно заряженные электроны, а другой — положительно заряженные электроны.

Для работы любого крупного прибора, такого как блок переменного тока, требуется много электроэнергии. И когда компрессор и двигатель вентилятора запускаются, им требуется большое количество энергии. Вы не хотели бы постоянно платить за электроэнергию по самым высоким тарифам — здесь на помощь приходят конденсаторы.

Конденсаторы используют накопленную энергию, чтобы дать большой толчок мощности вашему компрессору и двигателю вентилятора, когда он запускается. Возможно, вы слышали шум при запуске этого процесса.

Как только устройство запустилось, конденсатор уже не нужен, и он может вернуться к накоплению энергии для следующего большого толчка.

Типы конденсаторов переменного тока

Сдвоенный конденсатор

Пример сдвоенного конденсатора

Кондиционеры с двигателями вентиляторов PSC и нерегулируемые компрессоры всегда будут иметь как минимум 1 конденсатор. Это двойной рабочий конденсатор, и на самом деле это два конденсатора в одном корпусе — один для привода компрессора, а другой для двигателя вентилятора. Вы заметите 3 клеммы на конденсаторе со следующими метками.

Значения маркировки на клеммах двухканального конденсатора

С

Обозначение «С» на конденсаторе означает «Общий». Он подключается к контактору и является источником поступающей энергии. Этот терминал обычно имеет 4 зубца для лепестковых соединений.

ВЕНТИЛЯТОР

Клемма с надписью «FAN» подключает двигатель вентилятора конденсатора. Обычно это меньший номинал MFD для двойного рабочего конденсатора. Этот терминал обычно имеет 2 зубца для лепестковых соединений.

ГЕРМ или КОМП

Клемма с надписью «HERM» подключается к компрессору. Термин «HERM» является аббревиатурой от «герметичный компрессор». Обычно это более высокий рейтинг MFD для двойного рабочего конденсатора. Этот терминал обычно имеет 3 зубца для лепестковых соединений. Иногда этот терминал будет помечен как «COMP», что является сокращением от «Compressor».

Почему в моем кондиционере 2 или 3 конденсатора?

Некоторые кондиционеры будут оснащены пусковым конденсатором (обычно в пластиковом корпусе) и рабочим конденсатором (в металлическом корпусе). Обычная полевая модификация в случае, если у техника нет двойного рабочего конденсатора для замены вышедшего из строя, состоит в том, чтобы разделить их на два конденсатора. Скажем, у вас есть рабочий конденсатор 35+5 MFD, но у техника нет его на складе грузовика, они могут заменить конденсатор рабочим конденсатором 35 MFD и рабочим конденсатором вентилятора 5 MFD.

Если эта модификация была сделана, и ваш кондиционер был оснащен пусковым конденсатором, вы можете иметь конденсаторный блок с 3 конденсаторами!

Пусковой конденсатор

Пример пускового конденсатора

Некоторые кондиционеры оборудованы конденсатором с черным пластиковым корпусом и двумя выводами с припаянным между ними резистором. Это пусковой конденсатор; Пусковой конденсатор удерживает значительный заряд и помогает запустить компрессор или двигатель, повышая напряжение во время запуска.

После запуска двигателя пусковой конденсатор должен отключиться от цепи, чтобы предотвратить повреждение компрессора/двигателя. Это делается 3-мя разными способами.

• PRD (потенциальное релейное устройство) — наиболее часто встречающееся в комплектах для жесткого пуска Supco на вторичном рынке, PRD использует кольтаж или измерение тока для отключения пускового конденсатора от цепи.
• PTC (положительный температурный коэффициент) — резистор в линии, который определяет состояние перегрузки по току и увеличивает свое сопротивление до места, где ток не проходит, эффективно отключая пусковой конденсатор от цепи.
• Центробежный переключатель — находится на двигателе и, когда он достигает желаемых оборотов, размыкает и освобождает конденсатор от цепи.

В чем разница между пусковым конденсатором и рабочим конденсатором?

По сути, пусковой конденсатор помогает запустить двигатель, повышая напряжение во время запуска. Рабочий конденсатор поддерживает работу двигателя, вызывая фазовый сдвиг в статорах, чтобы помочь ротору «захватить» следующий статор и повернуться. Когда рабочий конденсатор выходит из строя, этот фазовый сдвиг не происходит и заставляет двигатель работать с большей нагрузкой, что, в свою очередь, приводит к перегреву и разрушению подшипников.

Что такое номинал конденсатора?

У конденсатора много разные рейтинги, но для наших целей нас интересуют только два:

1. Рабочее напряжение
2. Значение емкости. На вашем конденсаторе переменного тока будет 2 значения емкости. Один приводит в действие компрессор, другой — двигатель вентилятора.

Рабочее напряжение

На самом деле это всего лишь показатель того, какое напряжение может пройти через конденсатор. Одна из причин, по которой конденсатор может выйти из строя быстрее, чем ожидалось, заключается в том, что в вашем доме нестабильная мощность. При замене конденсатора вы можете увеличить напряжение, так как это максимальное напряжение, которое он может выдержать. Как правило, вы увидите конденсаторы на 370 В или 440 В, но многие производители объединяют запасы только до 440 В.

Значение емкости

Измеряется в микрофарадах и показывает, сколько энергии может хранить конденсатор. Обычно это будет написано 50+5 MFD или 50+5 μ. Есть некоторые другие сложности, связанные с этим, но вы должны быть в порядке, если вы можете указать микрофарады.

Примеры маркировки конденсаторов. Обратите внимание, что некоторые производители используют MFD для отображения номинала в микрофарадах, тогда как другие используют символ μ.

Как определить неисправность конденсатора кондиционера

Наиболее распространенным признаком неисправного конденсатора является гул двигателя вентилятора конденсатора на внешнем блоке, или двигатель не запускается. В доме вы заметите, что из вентиляционных отверстий не идет холодный воздух. Когда это происходит, конденсатор не работает и не может обеспечить достаточное количество накопленной энергии для запуска двигателя вентилятора или компрессора.

Помимо всех симптомов в нашем списке, могут быть визуальные признаки того, что с вашим конденсатором что-то не так. Если вы видите конденсатор на блоке переменного тока, его достаточно легко осмотреть на наличие повреждений или других функциональных проблем.

Визуальные признаки неисправного конденсатора

Внимательно посмотрите на конденсатор в вашем блоке. Он выглядит гладким и безупречным? Если есть заметное искривление или вздутие, конденсатор необходимо заменить. Точно так же, если из верхней части конденсатора вытекает масло, срок его службы подходит к концу и его необходимо заменить.

Пример неисправного конденсатора кондиционера: вздутиеПример неисправного конденсатора кондиционера: ржавчина

Конденсатор выглядит нормально? Взгляните поближе

Ниже показан сдвоенный конденсатор, который я взял из своего домашнего устройства. Мой конденсаторный блок напевал контрольную мелодию, мотор гудел, или некоторые назвали бы это жужжанием. После удаления предохранителей я снял конденсатор с блока, и на первый взгляд кажется, что конденсатор выглядит почти как новый. Однако при ближайшем рассмотрении он немного выпирает.

Самый простой способ определить, действительно ли он выпуклый, это положить его на плоскую поверхность и посмотреть, качается ли он взад-вперед. Кроме того, вы должны заметить, что края дна банки не прилегают к поверхности. Еще одним признаком, выдающим это, было смотреть на зубцы конденсатора и замечать, что они не были прямыми относительно друг друга.

Казалось бы, хороший двухконтурный конденсатор. Конденсатор не сидит ровно. Обратите внимание на то, что зубцы выпирают друг из друга.

Будет ли работать кондиционер с неисправным конденсатором?

Скорее всего, вы услышите гудящий звук, если конденсатор переменного тока неисправен и ваш переменный ток не будет работать. В аварийной ситуации двигатель вентилятора конденсатора переменного тока можно запустить от внешнего источника с помощью палки до тех пор, пока не будет доставлен запасной конденсатор, однако мы не рекомендуем этого делать, так как это может привести к дальнейшему повреждению лопастей вентилятора и/или змеевика конденсатора. Если змеевик конденсатора поврежден, может потребоваться полная замена агрегата, так как стоимость ремонта будет слишком высокой.

Как проверить рабочий конденсатор с помощью мультиметра

Использование функции измерения емкости на мультиметре

Включите счетчик

Поверните циферблат к функции емкости (см. ниже). В этом случае мы используем мультиметр Кляйна, и нам нужно нажимать кнопку выбора, пока мы не увидим, что это емкостной режим.

Настройка емкости на мультиметре

Проверка секции вентилятора конденсатора конденсатора

Поместите один щуп мультиметра на C (общий)

Поместите другой зонд на ВЕНТИЛЯТОР.

Чтение емкости для секции двигателя вентилятора конденсатора

Подождите несколько секунд, и вы должны увидеть показания емкости на дисплее. Хорошее чтение будет иметь микрофарад в пределах 10% от маркированной спецификации.

Проверка секции вентилятора компрессора конденсатора

Поместите один щуп мультиметра на C (общий)

Поместите другой зонд на HERM. (HERM — это сокращение от слова hermetic, которое относится к герметично закрытому компрессору)

Чтение емкости секции компрессора конденсатора

Подождите несколько секунд, и вы должны увидеть показания емкости на дисплее. Хорошее чтение будет иметь микрофарад в пределах 10% от маркированной спецификации.

Использование функции измерения сопротивления (Ом) на мультиметре

Конденсатор также можно проверить, измерив сопротивление, но лучше всего это работает с аналоговым измерителем. Цифровые измерители обычно не показывают скачок вверх и вниз в омах, что указывает на хороший конденсатор.

Включите счетчик

Поверните циферблат на Ом. (Похоже на символ омега)

Перед началом: разрядите конденсатор

При считывании омов мультиметр будет Слегка зарядите конденсатор, чтобы вы не могли получить показание в омах. Увольнять конденсатор, поместив отвертку между C и Fan, а затем C и ГЕРМ. После этого вы готовы проверить конденсатор с помощью функция сопротивления на мультиметре.

Быстрое измерение сопротивления между клеммами

Наденьте щуп на C, а другой на FAN. Вы должны увидеть, как значение сопротивления на стрелке прыгает и возвращается к бесконечности.

Поменяйте местами щупы и найдите такое же поведение на стрелке мультиметра.

Повторите это для C и HERM.

Измерение сопротивления между клеммами и корпусом конденсатора

Поместите один щуп на C, а другой на внешний металлический корпус конденсатора. Если вы получите показание, указывающее на непрерывность, то конденсатор неисправен.

Повторите это для терминала FAN и терминала HERM.

Проверка на короткое замыкание от клемм к корпусу конденсатора

Замена конденсатора кондиционера

Замена конденсатора переменного тока несложна и может быть выполнена своими руками в большинстве моделей. Каждая модель отличается, поэтому процесс может немного отличаться в зависимости от вашей марки.

Основные шаги:

1. Выключите выключатель и отсоедините разъединитель блока переменного тока (установлен рядом с конденсатором)
2. Откройте или удалите панель, которая дает вам доступ
3. Обычно находится сбоку устройства и имеет маркировку
.
4. Проверить номинал неисправного конденсатора
5. Снять старый конденсатор
6. Установите новый конденсатор
7. Включите блок переменного тока и проверьте его

Хотя это относительно простая установка, мы рекомендуем прочитать инструкцию до конца. Таким образом, у вас будет полное понимание того, что вы будете делать.

Шаг 1. Соберите инструменты

Вам нужна отвертка, чтобы снять панель доступа? Когда вы доберетесь до удаления конденсатора, вам может понадобиться как отвертка на 1/4 дюйма, так и отвертка на 5/16 дюйма.

Шаг 2. Выключите и отсоедините блок переменного тока от сети

Убедитесь, что вы правильно выключили блок переменного тока. Мы рекомендуем отключить выключатель, который идет к сети переменного тока, и снять блок предохранителей с разъединительной коробки кондиционера рядом с конденсатором.

Шаг 3. Откройте или снимите панель доступа

Это должно выглядеть как маленькая дверца на петлях. Обычно он появляется сбоку или снизу блока переменного тока. Для открытия некоторых панелей требуется отвертка, а у других есть защелка. Будьте осторожны, открывая панель, чтобы у вас было безопасное место для ее хранения, если она полностью выпадет.

Шаг 4. Найдите конденсатор

Типичное расположение конденсатора в сплит-системе кондиционирования

Конденсатор в вашем блоке переменного тока будет выглядеть как металлический цилиндр. Он будет иметь две или три клеммы сверху, и к нему должны быть подключены провода.

Шаг 5. Осмотрите конденсатор

Сделайте быстрый визуальный осмотр конденсатора. Вы видите какие-нибудь вздутия? Не течет ли масло по бокам? Если что-то выглядит деформированным или странным в конденсаторе, вероятно, он неисправен.

Это также хорошее время для осмотра остальных компонентов шкафа переменного тока. Имеются ли на контакторе следы ожогов или точечная коррозия? Вилка на компрессоре в хорошем состоянии?

Шаг 6.

Разрядите конденсатор

Перед отсоединением проводов от конденсатора используйте отвертку с изолированной ручкой и приложите металлический стержень отвертки к C к HERM, а затем к C к FAN, чтобы разрядить конденсатор. Не используйте отвертку с металлической ручкой.

Шаг 7. Проверьте номинал конденсатора

Посмотрите внимательно на конденсатор. Вот пример, который показывает ярлык. Сбоку на нем должна быть этикетка, которая расскажет вам все, что вам нужно знать о нем. Кроме того, предоставив нам вашу модель и серийный номер, мы можем помочь вам подобрать правильный конденсатор для вашего кондиционера. Помните, из того, что мы видели выше; нас интересуют два рейтинга:

1. Рабочее напряжение
2. Емкость

Номинальное рабочее напряжение

Обычно это печатается в верхней части этикетки с буквами VAC после нее. Вы можете увидеть текст, похожий на «370VAC» или «440VAC».

Номинальная емкость

Обычно это печатается под номинальным напряжением, а после него стоят буквы мкФ или мкФ. Вы можете увидеть текст, похожий на «50uF» или «40+5MFD».

Шаг 8. Снимите старый конденсатор

Сначала сфотографируйте старый конденсатор на месте. Это поможет вам позже, когда вы будете вставлять новый. Там должно быть три разъема — HERM, вентилятор и C. Очень важно, чтобы, когда вы снова вставите новый конденсатор, вы подключили его таким же образом.

ПРЕДУПРЕЖДЕНИЕ О БЕЗОПАСНОСТИ: Не прикасайтесь к клеммам конденсатора, так как он все еще может сохранять заряд.

После того, как вы сфотографировали разъемы, аккуратно отсоедините их. Любые отсоединенные провода следует отложить в сторону, где они не будут мешать.
Конденсатор должен легко сниматься. Обычно для их удаления требуется всего один или два винта, а некоторые из них имеют защелки. Если винты удерживают конденсатор, убедитесь, что вы храните их в безопасном месте.

Шаг 9. Установите новый конденсатор

Один за другим прикрепите провода так, как они были на старом конденсаторе. Убедитесь, что к разъемам HERM, вентилятору и C подходят правильные провода. Дважды проверьте, есть ли они у вас, прежде чем продолжить.

ПРЕДУПРЕЖДЕНИЕ. Во избежание повреждения двигателя компрессора или вентилятора дважды проверьте правильность подключения проводов к клемме. Если подключить терминал вентилятора к компрессору, то он может не запуститься или, что еще хуже, запуститься, но со временем нагреть и сжечь компрессор.

Как только вы убедитесь, что у вас есть подходящие разъемы в нужном месте, пришло время снова установить конденсатор. Возьмите винты, которые вы сняли ранее, и установите конденсатор, используя сильное давление. Будьте осторожны, чтобы не сорвать винты при установке.

Если конденсатор не использует винты для установки, он должен просто снова защелкнуться.

Шаг 10. Закройте и закрепите панель доступа

Не забудьте вкрутить все винты, которые могли удерживать дверь закрытой. Открытая панель доступа может быть опасной и должна быть надежно закрыта.

Шаг 11. Включите блок переменного тока и проверьте

Пришло время снова все восстановить. Верните выключатель обратно в положение «включено» на панели выключателя. Снова вставьте блок предохранителей в разъем кондиционера.

Как только все будет на своих местах, вы можете включить блок переменного тока, как обычно, и посмотреть, работает ли он.

Шаг 12. Проверка

Для тестирования достаточно просто включить блок переменного тока и настроить его на охлаждение.

Вы не должны слышать никакого гудения или щелчков, а компрессор и двигатель вентилятора должны запускаться легко. Если эти два компонента все еще пытаются запуститься, возможно, они были необратимо повреждены из-за вышедшего из строя конденсатора, который был только что заменен.

Вы должны увидеть заметную разницу. Теперь все должно работать правильно, и ваша комната должна начать остывать.

Получите необходимые запасные части

• Конденсаторы

Замена конденсатора кондиционера стала проще

Итак, теперь, когда вы получили эту новую возможность починить свой собственный блок переменного тока, что еще осталось? Ну, для начала вам нужно хорошее, надежное место для замены вашего неисправного конденсатора переменного тока.

К счастью, это действительно легко. Ты можешь свяжитесь с нашими специалистами по запчастям или позвоните нам напрямую, чтобы поговорить с дружелюбным техническим специалистом. Мы поможем вам определить, какой конденсатор вам нужен, исходя из вашей марки и модели или номинала конденсатора. У нас есть все виды сменных конденсаторов, поэтому мы всегда готовы отправить их вам.

И помните, если вам когда-нибудь понадобится что-то еще, связанное с вашим кондиционером, не стесняйтесь позвоните нам!

Статьи по теме

• Подробный контрольный список обслуживания кондиционера своими руками
• Почему мой кондиционер дует горячим воздухом и как это исправить (Руководство по устранению неисправностей кондиционера)

Об авторе

Джеймс Кларк (James Clark) — специалист по системам управления HVAC и менеджер по электронной торговле подразделения Technical Hot & Cold. Он работает в компании с 2014 года и любит помогать домовладельцам экономить деньги, предоставляя справочные статьи, в которых рассказывается о различных ремонтах ОВКВ своими руками.
