Как проверить тиристор

by Realist

Статьи

Как проверить тиристор, если вы полный чайник? Итак, обо всем по порядку.

Содержание статьи

  • 1 Принцип работы тиристора
  • 2 Параметры тиристоров
  • 3 Как проверить тиристор КУ202Н
  • 4 Как проверить тиристор мультиметром

Принцип работы тиристора

Принцип работы тиристора основан на принципе работы электромагнитного реле. Реле — это электромеханическое изделие, а тиристор — чисто электрическое. Давайте же рассмотрим принцип работы тиристора, а иначе как мы его тогда сможем проверить? Думаю, все катались на лифте ;-). Нажимая кнопку на какой-нибудь этаж, электродвигатель лифта начинает свое движение, тянет трос с кабиной с вами  и  соседкой тетей Валей килограммов под двести и  вы перемещаетесь с этажа на этаж.  Как  же так с помощью малюсенькой кнопочки мы подняли кабину с тетей Валей на борту?

В этом примере и основан принцип работы тиристора.  Управляя маленьким напряжением кнопочки мы управляем большим напряжением… разве это не чудо? Да еще и в тиристоре нет никаких клацающих контактов, как в реле. Значит, там нечему выгорать и при нормальном режиме работы такой тиристор прослужит вам, можно сказать, бесконечно.

Тиристоры выглядят  как-то вот так:

А вот и  схемотехническое обозначение тиристора

В настоящее время мощные тиристоры используются для переключения (коммутации) больших напряжений в электроприводах, в установках плавки металла с помощью электрической дуги ( короче говоря с помощью короткого замыкания, в результате чего происходит такой мощный нагрев, что даже начинает плавиться металл)

Тиристоры, которые слева, устанавливают на алюминиевые радиаторы, а тиристоры-таблетки даже на радиаторы с водяным охлаждением, потому что через них проходит бешеная сила тока и коммутируют они очень большую мощность.

Маломощные тиристоры используются в радиопромышленности и, конечно же, в радиолюбительстве.

Параметры тиристоров

Давайте разберемся с некоторыми важными параметрами  тиристоров. Не зная эти параметры, мы не догоним принцип проверки тиристора. Итак:

1) Uy — отпирающее постоянное напряжение управления  — наименьшее постоянное напряжение на управляющем электроде, вызывающее переключение тиристора из закрытого состояния в открытое. Короче говоря простым языком, минимальное напряжение на управляющем электроде, которое открывает тиристора и электрический ток начинает спокойно себе течь через два оставшихся вывода — анод и катод тиристора. Это и есть минимальное напряжение открытия тиристора.

2) Uобр max —  обратное напряжение, которое может выдержать тиристор, когда, грубо говоря, плюс подают на катод, а минус — на анод.

3) Iос ср — среднее значение тока, которое может протекать через тиристор  в прямом направлении без вреда для его здоровья.

Остальные параметры не столь критичны для начинающих радиолюбителей. Познакомиться с ними можете в любом справочнике.

Как проверить тиристор КУ202Н

Ну и наконец-то переходим к самому важному — проверке тиристора. Будем проверять самый ходовый и знаменитый советский тиристор — КУ202Н.

А вот и его цоколевка

Для проверки тиристора нам понадобится лампочка, три проводка и блок питания с постоянным током. На блоке питания выставляем напряжение загорания лампочки. Привязываем и припаиваем проводки к каждому выводу тиристора.

На анод подаем «плюс» от блока питания, на катод через лампочку «минус».


Теперь же нам надо подать относительно анода напряжение на Управляющий Электрод (УЭ). Для такого вида тиристора Uy — отпирающее постоянное напряжение управления  больше чем 0,2 Вольта.  Берем полуторавольтовую батарейку и подаем напряжение на УЭ. Вуаля! Лампочка зажглась!

также можно использовать щупы мультиметра в режиме прозвонки, на щупах напряжение тоже больше 0,2 Вольта

Убираем батарейку или щупы, лампочка должна продолжать гореть.

Мы открыли тиристор с помощью подачи на УЭ импульса напряжения.  Все элементарно и просто! Чтобы тиристор опять закрылся, нам надо или разорвать цепь, ну то есть отключить лампочку или убрать щупы, или же подать на мгновение обратное напряжение.

Как проверить тиристор мультиметром

Можно также проверить тиристор с помощью мультиметра. Для этого собираем его по этой схемке:

Так как на щупах мультиметра в режиме прозвонки имеется напряжение, то подаем его на УЭ. Для этого замыкаем между собой анод и УЭ и сопротивление через Анод-Катод тиристора резко падает.  На мультике мы видим 112 милливольт падение напряжения. Это значит, что он открылся.

После отпускания мультиметр снова показывает бесконечно большое сопротивление.

Почему же тиристор закрылся? Ведь лампочка  в прошлом примере у нас горела? Все дело в том, что тиристор закрывается, когда ток удержания стает очень малым. В мультиметре ток через щупы очень малый, поэтому и тиристор закрылся без напряжения УЭ.

Как проверить тиристор ку 202

Прежде потрудитесь узнать, как работает тиристор. Заимейте представление о разновидностях: триак, динистор. Требуется правильно оценить результат теста. Ниже расскажем, как проверить тиристор мультиметром, даже приведем небольшую схему, помогающую выполнить задуманное в массовом порядке.

Разновидности тиристоров

Тиристор отличается от биполярного транзистора наличием большего количества p-n переходов:

  1. Типичный тиристор p-n переходов содержит три. Структуры с дырочной, электронной проводимостью чередуются на манер зебры. Можно встретить понятие n-p-n-p тиристор. Присутствует или отсутствует управляющий электрод. В последнем случае получаем динистор. Работает по приложенному меж катодом и анодом напряжением: при некотором пороговом значении открывается, начинается спад, ход электронам отсекается. Что касается тиристоров с электродами, управление производится в любом из двух срединных p-n переходов – стороны коллектора, либо эмиттера. Коренное отличие изделий от транзистора в неизменности режим после пропадания управляющего импульса.
    Тиристор остается открытым, пока ток не упадет ниже фиксированного уровня. Обычно называют током удержания. Позволяет строить экономичные схемы. Объясняет популярность тиристоров.
  2. Симисторы отличаются количеством p-n переходов, становится больше минимум на один. Способны пропускать ток в обоих направлениях.

Начало тестирования тиристора мультиметром

Сначала потрудитесь расположение электродов определить:

Для открытия тиристорного ключа катод прибора снабжается минусом (черный щуп мультиметра), на анод присоединяется плюс (красный щуп мультиметра). Тестер выставляется в режим омметра. Сопротивление открытого тиристора невелико. Хватит поставить предел 2000 Ом. Пришло время напомнить: тиристор способен управляться (открываться) положительными или отрицательными импульсами. В первом случае перемычкой из тонкой булавки замыкаем на базу анод, втором – катод. Тут и там должен тиристор открыться, в результате сопротивление станет меньше бесконечности.

Процесс тестирования сводится к пониманию, каким напряжением управляется тиристор. Минусовым или плюсовым. Попробуйте так и сяк (если отсутствует маркировка). Одна попытка точно сработает, если тиристор исправен.

Дальше процесс расходится с проверкой транзистора. При пропадании управляющего сигнала тиристор останется открытым, если ток превышает порог удержания. Ключ может закрыться. Если ток не дотягивает порога удержания.

  1. Ток удержания прописан техническими характеристиками тиристора. Потрудитесь скачать из интернета полную документацию, быть в курсе вещей.
  2. Многое определяет мультиметр. Какое напряжение подает на щупы (традиционно 5 вольт), сколько мощности обеспечит. Проверить можно, заручившись помощью конденсатора большой емкости. Нужно правильно подключить щупы на выводы прибора в режиме измерения сопротивления, подождать, пока цифры на дисплее вырастут от нуля до бесконечности. Конденсатор процесс зарядки прошел. Теперь перейдем в режим измерения постоянного напряжения посмотреть величину разницы потенциалов на ножках конденсатор (мультиметр подает в режиме измерения сопротивления).
    По вольт-амперным характеристикам тиристора несложно определить, хватит ли значения создать ток удержания.

Динисторы звонятся проще. Попытайтесь открыть ключ. Зависит от того, хватит ли мощности мультиметра преодолеть барьер. Для гарантированной проверки тиристора лучше собрать отдельную схему. Наподобие представленной рисунком. Схеме сформирована следующими элементами:

  1. Три резистора послужат заданию режима тиристора. Один номиналом 300 Ом ограничивает ток. Если параметр нужно изменить, перестараться при наличии питания +5 вольт чрезвычайно сложно. Ничего страшного, если резистор убрать. Старайтесь руководствоваться вольт-амперными характеристиками тиристора. Идеально поставить переменный резистор диапазоном 100 — 1000 Ом. Два резистора правой ветки задают рабочую точку. В схеме на управляющий электрод подано 2,5 вольта. Если не согласуется с вольт-амперными характеристиками тиристора (см. документацию), измените номиналы. Образуют резистивный делитель. Напряжение 5 вольт делится пропорционально номиналам.
    Поскольку сопротивления равны друг другу, на управляющий электрод приходит ровно половина напряжения питания.
  2. Светодиод послужит нагрузкой. Стоит в «силовой» ветке, рядом находятся эмиттер, коллектор. Здесь после открытия ключа должен течь ток. Светодиод загорится, увидим, работает ли тиристор. Светодиод не инфракрасный. Возьмите видимый диапазон.

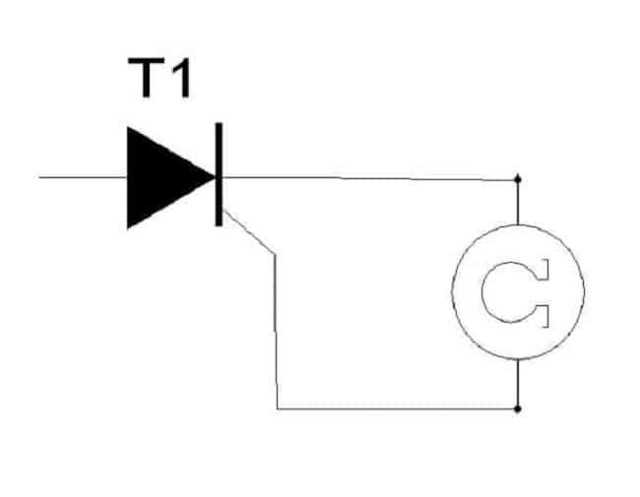

Схема проверки тиристора

Почему выбрали питание +5 вольт. Напряжение несложно найти на адаптере телефона (зарядное устройство). Присмотритесь: присутствует надпись наподобие 5V– /420 mA. Выходные значения напряжения, тока (сразу посмотрите, хватит ли удержать тиристор). Каждый знаток в курсе: +5 вольт доступно взять на шине USB. Портом снабжается теперь (в разном формате) практически любой гаджет, компьютер. С питанием проблем избегните. На всякий случай рассмотрим момент подробнее.

Проверка тиристоров на разъеме мультиметра для транзисторов

Многих интересует, возможно ли прозвонить тиристор мультиметром, используя штатное гнездо проверки транзисторов передней панели, обозначенное pnp/npn. Ответ положительный. Нужно просто подать правильно напряжения. Коэффициент усиления, выданный на дисплей, наверняка будет неверным. Поэтому руководствоваться цифрами избегайте. Давайте посмотрим, как примерно делается. Если открывается тиристор положительным потенциалом, подключать нужно на пин B (base) полугнезда npn. Анод втыкается на пин C (коллектор), катод – E (emitter). Едва ли удастся проверить мощный тиристор мультиметром, для микроэлектроники методика сгодится.

Где взять питание тестировщику

Положение электродов мультиметра

Адаптер телефона дает ток 100 — 500 мА. Часто бывает мало (если понадобится проверить тиристор КУ202Н мультиметром, отпирающий ток 100 мА). Где взять больше? Посмотрим шину USB: третья версия выдаст 5 А. Чрезвычайно большой ток для микроэлектроники, бросьте сомневаться в мощностных характеристиках интерфейса. Распиновку посмотрим в сети. Приводим рисунок, указывающий раскладку типичных портов USB. Показаны два типа интерфейсов:

  1. Первый USB тип А характерен компьютерам. Максимально распространенный. Найдете на адаптерах (зарядных устройствах) портативных плееров, iPad. Можно использовать в качестве источников питания схемы тестирования тиристора.
  2. Второй тип В характерен больше как концевой. Подключаются периферийные устройства наподобие принтеров, прочей оргтехники. Найти в качестве исходного источника питания сложно, игнорируя факт недоступности, авторы проверили раскладку.

Если кабель USB разрезать – уверены, многие ринутся курочить старую технику, обрывать хвосты мышкам – внутри провод питания +5 вольт традиционно красный, оранжевый. Информация поможет правильно прозвонить схему, добыть нужное напряжение. Присутствует на выключенном системном блоке (к розетке подсоединено). Вот почему огонек мышки продолжает гореть. На время теста компьютер достаточно будет ввести в режим гибернации. Кстати, напрямую не имеется в Windows 10 (полазить по настройкам, найдете в управлении энергопотреблением).

Раскладка портов USB

Заручившись помощью схемы, проверим тиристор, не выпаивая. Рабочая точка задана относительно земли порта, поэтому внешние устройства будут играть малую роль. Традиционно заземление персонального компьютера завязано на корпус, куда выходит провод входного фильтра гармоник. Схемные +5 вольт, земля развязаны с шиной. Достаточно тестируемую схему отключить от питания. Для проверки тиристора понадобится напаять усики на каждый вывод. Чтобы подвести питание, управляющий сигнал.

Многие, елозят на стуле, не понимая одной вещи: тут рассказываем, как прозвонить тиристор мультиметром, причем здесь светодиод плюс все навороты? Место светодиода можно – даже лучше – включить щупы тестера, регистрировать ток. Удается использовать малое напряжение питания, всегда безопаснее одновременно. Что касается персонального компьютера, дает широкие возможности тестирования любых элементов, включая тиристоры. Блок питания системника дает набор напряжений:

  1. +5 В идет кулерам, многим другим системам. Фактически стандартное напряжение питания. Провода вольтажа красного цвета.
  2. Напряжение +12 вольт используется для питания многих потребителей. Провод желтого цвета (не путать с оранжевым).
  3. — 12 вольт оставлено обеспечить совместимость с RS. Старый добрый COM-порт, через который сегодня программируются адаптеры промышленных систем. Некоторые источники бесперебойного питания. Провод обычно синий.
  4. Оранжевый провод обычно несет напряжение +3,3 В.

Видите, разброс великий, главное – ток. Мощность блоков питания компьютеров колеблется в области 1 кВт. Откроет любой тиристор! Пора пришла заканчивать. Надеемся, теперь читатели знают, как проводится прозвонка тиристора мультиметром. Иногда придется повозиться. Упомянутый выше тиристор КУ202Н снабжен структурой pnpn, незапираемый. После пропадания управляющего напряжения ключ не закрывается. Нужно убрать питание, чтобы погас светодиод. Отпирающее напряжение положительное. Подходит схеме. Единственно, ток удержания составляет 300 мА.

Случай, когда не любой телефонный зарядник годится провести опыт.

Тиристор – это одна из разновидностей полупроводниковых приборов. Внешне он напоминает обыкновенный диод, но в отличие от простого диода он может работать как ключ: открываться и закрываться. Поэтому кроме анода и катода у него имеется еще и третий вывод- для управления. Его так и называют: управляющий электрод (сокращенно УЭ)
В общем-то тиристоры это целый подкласс диодов: они тоже имеют разновидности-
а. просто тиристор : в открытом состоянии пропускает ток лишь в одну сторону
б. симистор или симметричный тиристор: в открытом состоянии может пропускать ток в обе стороны.
г. динистор : не имеет управляющего электрода и управляется приложенным к нему напряжением. Главный параметр у динистора- это так называемое пробивное напряжение: порог при котором динистор открывается и начинает пропускать ток.

Структура тиристора выглядит так:
Так он обозначается на схемах:

Тиристоры по мощности бывают, конечно-же, разные: повышенной мощности (силовые). Такие тиристоры рассчитаны на очень большой ток и выглядят приблизительно так:


Есть тиристоры и поменьше- для бытовой аппаратуры и , конечно, для радиолюбительских целей. Внешний вид у них может быть разный:

Ну теперь давайте разберемся как проверить тиристор. В качестве примера возьмем самый распространенный советский тиристор КУ202Н. Он выглядит так:

Для проверки нам понадобятся: блок питания с постоянным напряжением, лампочка, и еще один источник питания- например батарейка.

Припаиваем в выводам тиристора провода, на анод подаем плюс от источника питания, а минус подключаем через лампочку к катоду как на картинке ниже:


Теперь нам нужно тиристор «отпереть». Для того чтобы открыть тиристор необходимо на его управляющий электрод подать напряжение больше чем на аноде на 0,2V.
Для этого можно поступить двумя способами:
1. использовать отдельный источник питания . например батарейку. Если тиристор исправный, то лампочка должна загореться. См картинку:


2. Можно открыть тиристор мультиметром : для этого устанавливаем мультиметр в режим прозвонки- на его выводах тогда напряжение тоже будет выше 0,2V.


Ну это еще не все. После отпирания тиристор должен удерживаться в открытом состоянии. То есть лампочка должна продолжать гореть даже тогда когда с управляющего электрода убрали источник отпирающего напряжения.


Чтобы запереть тиристор нужно или убрать питание или подать на его управляющий вывод отрицательное напряжение.

Ну, и наконец, как быть если под рукою нет ни лампочки, ни источника питания а только лишь мультиметр? Тоже можно!

Как проверить тиристор мультиметром

Для проверки тиристора ставим мультиметр в режим «прозвонки» и подключаем щупы «плюс» на анод, «минус» на катод. Так как тиристор заперт, то на дисплее мультиметра будет высокое сопротивление.


Так как на щупах мультиметра имеется напряжение, то на управляющий электрод подаем «плюс»- кратковременно касаемся проводом от управляющего электрода на анод.
Тиристор должен открыться и на дисплее мультиметра появится низкое значение.

А вот дальше- самое интересное: если сейчас убрать провод с управляющего электрода то тиристор вновь запрется. Возникает вполне логичный вопрос: почему он не остался в открытом виде как на предыдущем примере с лампочкой?

все дело в том что для удержания в тиристора в открытом виде требуется определенный ток а на щупах мультиметра он недостаточный. Хотя, сразу оговорюсь: недостаточный он именно для тиристора КУ202: для слабеньких тиристоров типа КУ112 (применялись в импульсных источниках питания отечественных телевизоров) этого тока вполне достаточно и тиристор останется в открытом виде.

Ну и напоследок : основная часть информации и изображения любезно предоставлены сайтом Практическая электроника, и за это им огромная благодарность.

Тиристоры используются во многих электронных устройствах, начиная от бытовых приборов и заканчивая мощными силовыми установками. Ввиду особенностей этих полупроводниковых элементов проверить их на исправность с помощью только одного мультиметра затруднительно. В крайнем случае, можно определить пробой перехода. Для полноценного тестирования потребуется собрать несложную схему, ее описание будет приведено в статье.

Начнем с подготовительного этапа, а именно с того, что нам потребуется сделать перед проверкой.

Предварительная подготовка

Перед тестированием любого радиокомпонента будь то тиристор, транзистор или диод, нам необходимо ознакомиться с его спецификацией. Для этого находим маркировку на корпусе полупроводникового элемента.

Маркировка обозначена красным овалом

Найдя маркировку, начинаем поиск спецификации (достаточно сделать соответствующий запрос в поисковике или в тематических форумах). Даташит на электронный компонент содержит много полезной информации, начиная от технических характеристик и заканчивая расположением выводов и списком аналогов (что особенно полезно при поиске замены).

Даташит на BT151 (аналог КУ202Н)

Определившись с типом и цоколевкой, приступаем к первому этапу проверки, для этого нам понадобится только мультиметр. В большинстве случаев проверить элемент на пробой, можно не выпаивая его из платы, поэтому на данном этапе паяльник не нужен.

Тестирование на пробой

Начнем с предварительной проверки, которая будет заключаться в измерении сопротивления между выходами «К» и «УЭ», потом «А» и «К». Алгоритм наших действий будет следующим:

  1. Включаем прибор в режим «прозвонки» и снимаем измерения с перехода между выводами «К» и «УЭ», в соответствии с рисунком 3. Если полупроводник исправен, отобразится сопротивление перехода в диапазоне от 40 Ом до 0,55 кОм. Рис 3. Измеряем сопротивление между УЭ и К
  2. Меняем щупы местами и повторяем процесс, результат должен быть примерно таким же, как в пункте 1. Заметим, что чем больше сопротивление между выводами «УЭ» и «К», тем меньше ток открытия, а значит – выше чувствительность устройства.
  3. Меряем сопротивление между выводами «А» и «К» (см. рис. 4). На индикаторе мультиметра должно высветиться бесконечно большое сопротивление, причем, вне зависимости от полярности подключенного измерительного устройства. Иное значение указывает на пробой в переходе. Для «чистоты» проверки лучше выпаять подозрительную деталь и повторить тестирование.

Рис 4. Измеряем сопротивление перехода Анод-Катод

Как уже упоминалось выше, такая методика проверки мультиметром не позволяет полностью протестировать работоспособность тиристора, нам потребуется несколько усложнить процесс.

Проверка на открытие-закрытие

Предыдущее тестирование позволяет определить, имеется ли пробой, но не дает возможности проверить отсутствие внутреннего обрыва. Поэтому переводим мультиметр в режим «прозвонки» и подключаем к нему тиристор, в соответствии с рисунком 5 (щуп с черным проводом к выводу «К», красный – к «А»).

Рис. 5. Подключение для проверки на открытие

При таком подключении отобразится бесконечно большое сопротивление. Теперь соединяем на несколько мгновений «УЭ» с выходом «А», прибор покажет падение сопротивления, и после отключения «УЭ», показание опять вырастет до бесконечности. Это связано с тем, что идущего через щупы тока недостаточно для удержания тиристора в открытом состоянии. Поэтому, чтобы убедиться в работоспособности полупроводникового элемента, необходимо собрать несложную схему.

Самодельный пробник для тиристоров

В интернете можно найти более простые схемы, где используется только лампочка и батарейка, но такой вариант не совсем удобен. На рисунке 6 представлена схема, позволяющая протестировать работу устройства, подавая на него постоянное и переменное питание.

Рисунок 6. Пробник для тиристоров

Обозначения:

  • Т1 – трансформатор, в нашем случае использовался ТН2, но подойдет любой другой, если у него имеется вторичная обмотка 6,3 V.
  • L1 – обычная миниатюрная лампочка на 6,3 V и 0,3 А (например, МН6,3-0,3).
  • VD1 – выпрямительный диод любого типа с обратным напряжением более 10 вольт и током от 300 мА и выше (например, Д226).
  • С1 – конденсатор емкостью 1000 мкФ, и рассчитанный на напряжение 16 В.
  • R1 – сопротивление с номиналом 47 Ом.
  • VD2 – тестируемый тиристор.
  • FU1 – предохранитель на 0,5 А, если в схеме для проверки тиристоров используется мощный силовой трансформатор, номинал предохранителя нужно увеличить (узнать потребляемый ток можно воспользовавшись мультиметром).

После того, как пробник собран, приступаем к проверке, выполняется она по следующему алгоритму:

  1. Подключаем к собранному прибору тестируемый полупроводниковый элемент (например, КУ202Н), в соответствии с рисунком 5 (для определения цоколевки следует обратиться к справочной информации).
  2. Переводим переключатель S2 для тестирования в режиме постоянного тока (положение «2»).
  3. Включаем пробник тумблером S1, индикатор L1 не должен засветиться.
  4. Нажимаем S3, в результате на «УЭ» подается напряжение через резистор R1, что переводит тиристор в открытое состояние, на индикаторную лампочку поступает напряжение, и она начинает светиться.
  5. Отпускаем S3, поскольку полупроводниковый элемент остается открытым, лампочка продолжает гореть.
  6. Меняем положение переключателя, переводя его в положение «О», тем самым мы отключаем питание от тиристора, в результате он закрывается и лампа гаснет.
  7. Теперь проверяем работу элемента в режиме переменного напряжения, для этой цели переводим S2 в положение «1». Благодаря такой манипуляции мы берем питание непосредственно со вторичной обмотки трансформатора (до выпрямительного диода). Индикаторная лампа не горит.
  8. Нажимаем S3, лампа начинает светиться в половину своей мощности, это связано с тем, что при открытии через тиристор проходит только одна полуволна переменного напряжения. Отпускаем S3 – индикаторная лампочка гаснет.

Если тестируемый элемент вел себя так, как описывается, то можно констатировать, что он находится в рабочем состоянии. Соответственно, если индикатор горит постоянно, это указывает на пробой, а когда при нажатии S3 он не загорается, можно определить внутренний обрыв (при условии, что лампочка рабочая).

Проверка без выпаивания детали с платы

В большинстве случаев проверить тиристор мультиметром на пробой можно прямо на плате, но чтобы выполнить диагностику самодельным тестером, полупроводник придется выпаять.

Как проверить силовой тиристор

Содержание

  • Принцип работы и параметры тиристора
  • Способы проверки тиристора
  • Основные характеристики
  • Определение управляющего напряжения
  • Проверка исправности
  • Проверка динистора
  • Необычный способ
  • Проверка в схеме
  • Тестирование высоковольтного тиристора

Тиристоры являются особым видом полупроводников, относящихся к категории диодов. Однако, в отличие от диода, тиристор оборудован третьим выводом, выполняющим функции управляющего электрода. Фактически, это диод, имеющий три вывода. В связи с широким применением этих приборов, очень часто возникает вопрос, как проверить тиристор мультиметром. Для проведения проверки, необходимо знать принцип работы этого устройства.

Принцип работы и параметры тиристора

Действие тиристора очень похоже на работу реле. Тем не менее, между ними существует значительное отличие, поскольку реле относится к электромеханическим изделиям, а тиристор – к чисто электрическим. Поэтому, основным принципом работы тиристора является возможность регулировать большое напряжение с помощью маленького напряжения.

В отличие от реле, здесь отсутствуют клацающие контакты, и при нормальном режиме работы в этом устройстве просто нечему выгорать. Теоретически, такой прибор может работать до бесконечности.

Основной параметр тиристора является отпирающим постоянным напряжением управления. Оно представляет собой минимальное напряжение постоянного значения, которым обладает управляющий электрод. С помощью этого напряжения, тиристор переключается из одного состояния в другое, то есть – закрывается и открывается. Управляющий электрод с минимальным напряжением производит открытие тиристора, после чего, электричество начинает свободно протекать через два других электрода – анод и катод.

Обратное напряжение представляет собой значение, способное выдерживаться тиристором в случае подачи плюса на катод, а минуса – на анод. При работе, должно учитываться и среднее значение тока, проходящее через прибор в прямом направлении без ущерба для его нормального функционирования.

Способы проверки тиристора

После изучения принципа действия и параметров прибора, можно переходить к его проверке.

Одна из таких проверок проводится с помощью лампочки, трех проводков и блока питания, выдающего постоянный ток. В блоке питания необходимо выставить напряжение, соответствующее напряжению, при котором загорается лампочка. К каждому электроду припаивается проводок. После этого, через блок питания подается плюс на анод и минус на катод. Затем, от батарейки на 1,5 В нужно подать напряжение на управляющий электрод. Если лампочка загорелась, значит, устройство работает нормально.

При решении вопроса, как проверить тиристор тестером, используется стандартный мультиме тр. Контакты устройства, анод и управляющий электрод подключаются к щупам измерительного прибора. При включении наблюдается падение сопротивления, это означает, что тиристор открылся. После выключения, на шкале мультиме тра вновь наблюдается бесконечное значение сопротивления.

Тиристор – это полупроводниковый прибор p-n-p-n структуры, который играет роль ключа в цепях с большими токами, при этом управление им осуществляется слаботочным сигналом. Применяется для включения силовых электроприводов, систем возбуждения генераторов. Коммутируемые токи доходят до 10 кА. Особенность тиристоров заключается в том, что при подаче управляющего сигнала, они открываются и остаются в этом состоянии, даже если сигнал в последующем будет снят. Единственное требование – протекающий через них ток должен превышать определенное значение, который называется током удержания.

Одни тиристоры пропускают ток только в одну сторону. Это динисторы, срабатывающие от превышения значимого напряжения. Есть также тринисторы, управляемые подачей тока на третий вывод прибора. Тиристоры пропускающие ток в обе стороны называются симисторы или триаки. Кроме этого, бывают фототиристоры управляемые светом.

Основные характеристики

Для проверки тринистора необходимо знать и понимать, что скрывается за основными параметрами и для чего их нужно измерять.

Отпирающее напряжение управления Uy – это постоянный потенциал на управляющем электроде, вызывающий открывание тиристора.

Uобр max – это максимальное обратное напряжение, при котором тиристор еще находится в рабочем состоянии.

Iос ср – это среднее значение протекающего через тиристор тока в прямом направлении с сохранением его работоспособности.

Определение управляющего напряжения

Теперь можно приступать к тестированию тринистора. Для этого возьмем КУ202Н с рабочим током 10 А и напряжением 400 В.

У большинства радиолюбителей имеется мультиметр и неизбежно возникает вопрос, как проверить тиристор мультиметром, возможно ли это и, что дополнительно может понадобиться. Последовательность действий такая:

  • для начала переключаем мультиметр в положение измерения сопротивления с диапазоном 2 кОм. В этом режиме на измерительных щупах будет присутствовать напряжение внутреннего источника питания тестера;
  • подключаем щупы к аноду и катоду тринистора. Мультиметр должен показывать сопротивление близкое к бесконечности;
  • перемычкой замыкаем анод и управляющий электрод. Сопротивление должно упасть, тринистор открылся;
  • убираем перемычку, прибор опять показывает бесконечность. Это произошло из-за того, что удерживающий ток слишком мал.

Так как тиристор управляется как отрицательными, так и положительными сигналами, то его можно открыть, подключая перемычкой управляющий электрод к катоду. Мультиметр должен находиться в режиме омметра, и щупы подсоединены к аноду и катоду. Так можно определить, каким напряжением управляется тиристор.

Проверка исправности

Второй вариант тестирования заключается в следующем. К блоку питания постоянного тока через тринистор подключается лампа на это же напряжение.
К аноду и катоду подключается мультиметр в режиме измерения постоянного напряжения. Диапазон измерения должен превышать напряжение источника.

Затем на управляющий электрод с помощью батарейки любого номинала и пары проводов подается управляющее напряжение. Тринистор должен открыться, лампочка загореться. Тестер сначала показывает напряжение источника питания, после воздействия маленького значения, которое соответствует падению потенциалов на тиристоре в открытом состоянии. После этого можно снять управляющее воздействие, лампа продолжит гореть, так как протекающий через прибор ток больше тока удержания.

Проверка динистора

Для определения работоспособности динистора может потребоваться источник питания с напряжением, превышающим напряжение включения динистора.
Для ограничения тока потребуется резистор на 100-1000 Ом. Теперь можно подключать плюс источника к аноду, а катод к одному из выводов ограничивающего резистора. Второй конец сопротивления подключается к минусу источника питания. До этого необходимо мультиметр в режиме измерения постоянного напряжения подключить к аноду и катоду. Значения тестера должны лежать в пределах милливольт. Динистор открылся.

Необычный способ

Есть еще один вариант проверки тиристора мультиметром, без прозвона. Но в этом случае прибор должен быть маломощным, с малым током удержания.

Для проверки используется разъем проверки транзисторов. Обычно он располагается ниже переключателя и представляет собой круглый разъем в диаметре примерно 1 см. На нем должны быть следующие обозначения: В – означает база транзистора, С – коллектор, Е – эмиттер. Если тринистор открывается положительным напряжением, то управляющий вывод надо подключить к базе, анод с катодом к коллектору и эмиттеру соответственно. Так как тестер при проверке транзистора измеряет коэффициент усиления, то и в этом случае он выдаст какие-то значения, которые будут неверные. Но это не важно, главное убедиться в исправности тринистора.

Проверка в схеме

Иногда требуется проверка тиристора, без выпаивания его из схемы. Для этого необходимо отключить управляющий электрод. После этого к аноду и катоду подключается мультиметр в режиме измерения постоянного напряжения. Вторым тестером подключаются к аноду и управляющему электроду тиристора. Второй прибор должен находиться в режиме омметра. Если измерительные щупы подсоединены правильно, то показания первого тестера будут лежать в пределах нескольких десятков милливольт. Если нет, то щупы нужно поменять местами и все повторить. Перед измерениями нужно убедиться, что плата и весь прибор обесточен.

Тестирование высоковольтного тиристора

В случае проверки высоковольтного тиристора потребуется мультиметр с токовыми клещами. И проверка будет производиться при включенном оборудовании, так как сложно создать условия имитирующие рабочие параметры системы. Все внешние воздействия необходимо делать в соответствии с инструкцией по эксплуатации на оборудование. Измерения делаются с соблюдением техники безопасности, в остальном все, как и с обычными тиристорами.

Среди домашних мастеров и умельцев периодически возникает необходимость определения работоспособности тиристора или симистора, которые широко используются в бытовых приборах для изменения скорости роторов электродвигателей, в регуляторах мощности осветительных приборов и в других устройствах.

Как работает диод и тиристор

Перед описанием способов проверки вспомним устройство тиристора, который не зря называют управляемым диодом. Это обозначает, что оба полупроводниковых элемента имеют почти одинаковое устройство и работают совершенно аналогично, за исключением того, что у тиристора введено ограничение — управление через дополнительный электрод посредством пропускания электрического тока сквозь него.

Тиристор и диод пропускают ток в одну сторону, которая во многих конструкциях советских диодов обозначена направлением угла треугольника на мнемоническом символе, расположенном прямо на корпусе. У современных диодов в керамическом корпусе катод обычно помечают нанесением кольцевой полоски около катода.

Проверить работоспособность диода и тиристора можно пропусканием тока нагрузки через них. Для этого допускается использовать лампочку накаливания от старых карманных фонариков, нить которой светится от тока порядка 100 mА или меньше. При прохождении тока через полупроводник лампочка будет гореть, а в случае отсутствия — нет.

Как проверить исправность диода

Обычно для оценки исправности диода пользуются омметром или другими приборами, обладающими функцией измерения активных сопротивлений. Прикладывая к электродам диода напряжение в прямом и обратном направлении, судят о величине сопротивления. При открытом p-n переходе омметр покажет значение равное нулю, а при закрытом — бесконечности.

Если омметр отсутствует, то исправность диода можно проверить, используя батарейку и лампочку.

Схема проверки исправности диода

Перед проверкой диода таким способом необходимо учитывать его мощность. Иначе ток нагрузки может разрушить внутреннюю структуру кристалла. Для оценки маломощных полупроводников рекомендуется вместо лампочки использовать светодиод и ток нагрузки снижать до 10-15 mA.

Как проверить исправность тиристора

Оценить работоспособность тиристора можно несколькими методами. Рассмотрим три, самых распространенных и доступных в домашних условиях.

Метод батарейки и лампочки

Схема проверки исправности тиристора

При использовании этого метода тоже следует оценивать токовую нагрузку 100 mA, создаваемую лампочкой на внутренние цепи полупроводника и применять ее кратковременно, особенно для цепей управляющего электрода.

На рисунке не показана проверка отсутствия короткого замыкания между электродами. Эта неисправность практически не встречается, но для полной уверенности в ее отсутствии следует попробовать пропустить ток через каждую пару всех трех электродов тиристора в прямом и обратном направлении. Для этого потребуется всего несколько секунд времени.

При сборке схемы по первому варианту полупроводниковый переход прибора не пропускает ток, и лампочка не горит. Это его основное отличие в работе от обычного диода.

Для открытия тиристора достаточно подать положительный потенциал источника на управляющий электрод. Этот вариант показан на второй схеме. У исправного прибора откроется внутренняя цепь и через него потечет ток. Об этом будет свидетельствовать свечение нити накала лампочки.

В третьей схеме показано отключение питания с управляющего электрода и прохождение тока через анод и катод. Это происходит за счет превышения тока удержания внутреннего перехода.

Эффект удержания используется в схемах регулирования мощности, когда для открытия тиристора, управляющего величиной переменного тока, подается кратковременный импульс тока от фазосдвигающего устройства на управляющий электрод.

Загорание лампочки в первом случае или отсутствие ее свечения во втором свидетельствуют о неисправности тиристора. А вот потеря свечения при снятом напряжении с контакта управляющего электрода может быть вызвана величиной тока, протекающей через цепь анод-катод меньшей, чем предельное значение удержания.

Разрыв цепи через анод или катод приводит тиристор в закрытое состояние.

Метод проверки с помощью самодельного прибора

Снизить риски повреждения внутренних схем полупроводниковых переходов при проверках маломощных тиристоров можно подбором величин токов через каждую цепочку. Для этого достаточно собрать простую электрическую схему.

На рисунке показано устройство, предназначенное для работы от 9-12 вольт. При использовании других напряжений питаний следует сделать перерасчет величин сопротивлений R1-R3.

Рис. 3. Схема прибора для проверки тиристоров

Через светодиод HL1 достаточно прохождения тока около 10 mA. При частом использовании прибора для подключений электродов тиристора VS желательно сделать контактные гнезда. Кнопка SA позволяет быстро коммутировать цепь управляющего электрода.

Загорание светодиода до нажатия кнопки SA или отсутствие его свечения — явный признак повреждения тиристора.

Метод с использованием тестера, мультиметра или омметра

Наличие омметра упрощает процесс проверки тиристора и напоминает предыдущую схему. В ней источником тока служат батареи прибора, а вместо свечения светодиода используется отклонение стрелки у аналоговых моделей или цифровые показания на табло у цифровых устройств. При показаниях большого сопротивления тиристор закрыт, а при малых величинах открыт.

Схема проверки тиристоров омметром

Здесь оценивается все те же три этапа проверки с отключенной кнопкой SA, нажатой на короткое время и снова отключенной. В третьем случае тиристор, скорее всего, изменит свое поведение из-за малой величины проверяемого тока: ее не хватит для удержания.

Низкое сопротивление в первом случае и высокое во втором свидетельствуют о нарушениях полупроводникового перехода.

Метод омметра позволяет проверять исправность полупроводниковых переходов без выпаивания тиристора из большинства монтажных плат.

Конструкцию симистора можно условно представить состоящей из двух тиристоров, включенных встречно по отношению друг к другу. У него анод и катод не имеют строгой полярности как у тиристора. Они работают с переменным электрическим током.

Качество состояния симистора можно оценить описанными выше методами проверки.

Проверка тиристоров.

Проверить сопротивление тиристора между анодом и катодом (рис.5а) в прямом направлении и поменяв выводы омметра в обратном (рис.5, б). Омметр должен показать сотни килом «∞» в прямом и обратном направлениях. Если покажет «0», то тиристор пробит. Причина — перегрузка по току силовой цепи или короткое замыкание в силовой цепи

а) б)

Рис. 5.

Проверить сопротивление между анодом и управляющим электродом, как показано на рис. 6, тестер покажет малое сопротивление (несколько Ом или несколько десятков Ом) в зависимости от типа и мощности тиристора. В этом случае тиристор исправный. Если омметр покажет «0» — пробой и «∞» — выгорел слой, то тиристор непригоден к эксплуатации.

Рис. 6.

В цеховых условиях тиристор можно проверить по схеме:

Рис. 7.

Для более качественной проверки или проверки тока управления собирают схему

Рис. 8 .

Включив тиристор в такую схему устанавливают движок потенциометра так, чтобы потенциометр имел наибольшее сопротивление. Затем регулировкой движка плавно уменьшают сопротивление потенциометра и наблюдают за показаниями мА и HL. Зажигание HL свидетельствует о включении тиристора в проводящее состояние. Показания стрелки мА в момент зажигания HL соответствует минимальному значению Iy тиристора (повторить 3…5 раз).

Проверка напряжения переключения тиристора и токов утечки.

Рис. 9.

Рис. 10.

Рис. 11. Электромеханическое реле МКУ-48:

1 — штифт отлипания; 2 — ограничитель; 3 — якорь; 4 — затвор; 5,8 — винти; 6 — сердечник; 7— катушка; 9 — натяжной винт; 10 — стойка; 11 — пружина; 12 — осьякоря; 13 — гайка; 14— изоляционные платы; 15— упорные держатели

Проверку и настройку реле начи­нают с осмотра. При осмотре проверяют, соответствует ли тип реле предусмотренному проектом, наличие пломбы завода-изготовителя, тщательно ли очищено реле от консервирующем смазки, пыли и посторонних предметов; комплектность реле; отсутствие перекосов, заеданий и затираний подвижной системы; состояние контактов (они должны быть чистыми, с соответствующими закруг­лениями по ГОСТ).

Сопротивление изоляции катушки и контактной си­стемы проверяют мегаомметром на напряжение 1000 В. Исправные реле должны иметь сопротивление изоляции не ниже 10 МОм. При пониженном сопротивлении изоля­ции реле следует просушить при температуре не выше 80° С.

Иногда измеряют омическое сопротивление катушек реле при помощи мостов сопротивления класса 0,1…0,5.. Полученные результаты не должны рас­ходиться с данными заводов-изготовителей более чем на ±10%. Уменьшенное сопротивление может указывать на наличие витковых замыканий в катушке.

Надежная работа реле в схемах автоматизации возможна лишь при исправной контактной системе. Надежность же контактной системы обеспечивается чистотой поверхности контактов, сохранением их формы и регулировкой контактного уровня.

До включения реле его контакты очищают деревянной лопаточ­кой, смоченной в спирте, а затем протирают чистой фланелью. В ус­ловиях нормальной работы контакты протирают 1…2 раза в месяц, в особо пыльных помещениях — 3 раза в месяц. Подгоревшие контакты подправляют надфилем.

Затем проверяют напряжение (ток) срабатывания и напряжение (ток) отпускания. При, этом определяют коэффициент возврата

K=UОТП/UСРАБ

где – UСРАБ, UОТП –напряжения соответственно срабатывания и отпускания.

Для изменения параметров срабатывания и отпускания у ре­ле регулируют натяжение отбрасывающих пружин, а также прокладывают немагнитные (латунные) проклад­ки на магнитную систему. Проверяют также четкость срабатывания реле при пониженном на 15% напряже­нии.

Электросекундомером проверяют время срабатыва­ния н время отпускания.

Если необходимо увеличить время срабатывания, то применяют схемные способы (рис. 12).

а

б

Рис. 12. Схемы замедления срабатывания реле: а– с конденсатором; 6 —с лампой накаливания.

Схемные методы замедления отпускания реле пока­заны на рисунке13.

а

б

Рис13. Схемные способы за­медления и отпускания реле:

а — шунтирование диодом и рези­стором; б — короткозамкнутые вит­ки на магнитной системе.

На рисунке 14 приведена электрическая схема для нскрогашения на контактах. В момент отключения кон­тактов происходит заряд или разряд конденсатора С и напряжение между контактами уменьшается.

Рис. 14.

Простой испытатель тиристоров и тринисторов

Share
Tweet

style=»display:inline-block;width:728px;height:90px» data-ad-client=»ca-pub-5076466341839286″ data-ad-slot=»8788166382″> На своем блоге я поместил рассылку на бесплатные уроки на тему: «Тиристоры. Это очень непросто!». В этих уроках я, в популярной форме, постарался как можно проще изложить суть работы тиристора: как он устроен, как работает в цепи постоянного и переменного тока. Привел много действующих схем на тиристорах и динисторах.

В этом уроке, по просьбе подписчиков, привожу несколько примеров проверки тиристора на целостность.

Как же проверить тиристор?

Предварительная проверка тиристора проводится с помощью тестера-омметра или цифрового мультиметра. Переключатель цифрового мультиметра должен стоять в положении проверки диодов. С помощью омметра или мультиметра, проверяются переходы тиристора: управляющий электрод – катод и переход анод – катод. Сопротивление перехода тиристора, управляющий электрод – катод, должно быть в пределах 50 – 500 Ом. В каждом случае величина этого сопротивления должна быть примерно одинакова при прямом и обратном измерении. Чем больше величина этого сопротивления, тем чувствительнее тиристор. Другими словами, будет меньше величина тока управляющего электрода, при котором тиристор переходит из закрытого состояния в открытое состояние. У исправного тиристора величина сопротивления перехода анод – катод, при прямом и обратном измерении, должна быть очень большой, то есть имеет «бесконечную» величину. Положительный результат этой предварительной проверки, еще ни о чем не говорит. Если тиристор уже стоял где то в схеме, у него может быть «прогорел» переход анод — катод. Эту неисправность тиристора мультиметром не определишь.

Основную проверку тиристора нужно проводить, используя дополнительные источники питания. В этом случае полностью проверяется работа тиристора. Тиристор перейдет в открытое состояние в том случае, если через переход, катод – управляющий электрод, пройдет кратковременный импульс тока, достаточный для открытия тиристора.

Такой ток можно получить двумя способами: 1. Использовать основной источник питания и резистор R, как на рисунке №1. 2. Использовать дополнительный источник управляющего напряжения, как на рисунке №2.

Рассмотрим схему проверки тиристора на рисунке №1. Можно изготовить небольшую испытательную плату, на которой разместить провода, индикаторную лампочку и кнопки переключения.


Способы проверки

Существует целый ряд различный способов, позволяющих проверять тиристоры, наиболее простым является тестирование с помощью лампы накаливания и источника, дающего постоянное напряжение.

Реализовать данный процесс можно следующим образом:

  1. Провода
    необходимо припаять к выводам тиристора таким образом, чтобы на анод подавался плюс от питающего элемента, а минус был подключен к лампочке, а уже через нее к катоду.
  2. На управляющий электрод прибора
    потребуется подать напряжение, которое будет превышать аналогичный показатель для анода на 0,2В, благодаря этому действию тиристор перейдет в открытое состояние.
  3. Если прибор исправен
    и находится в рабочем состоянии, то лампочка должна зажечься.
  4. Для того, чтобы окончательно убедиться в исправном функционировании
    , необходимо перекрыть доступ источнику напряжения, открывшему тиристор, к управляющему электроду, после совершения этих действий лампочка не должна погаснуть.
  5. Чтобы вернуть устройство в закрытое состояние
    , необходимо полностью устранить питание либо осуществить подачу отрицательного напряжения на электрод.

Ниже приводится пример проверки, которую можно осуществить
в цепи переменного тока:

  1. Необходимо заменить напряжение
    , которое подается от блока питания или иного постоянного источника, на переменное напряжение с показателем 12В, использовать для этих целей можно специальный трансформатор.
  2. После осуществления данной процедуры
    , в исходном положении лампочка будет находиться в выключенном режиме.
  3. Проверка происходит путем нажатия пусковой кнопки
    , во время чего лампочка должна включаться, а при отжимании снова гаснуть.
  4. Во время тестирования
    , лампочка должна загораться только вполовину от своих возможностей накала, это обусловлено тем фактом, что тиристора достигает только положительная волна подаваемого от трансформатора переменного напряжения.
  5. Если в схеме присутствует
    , одна из основных разновидностей тиристора, то лампочка будет загораться в полную силу, поскольку он одинаково восприимчив к обеим полуволнам переменного напряжения.

тестер
Другим способом является осуществление проверки
при помощи тестера, реализуется она следующим образом:

  1. Для осуществления предлагаемого тестирования
    достаточно энергии, которая будет получена от питания мини-тестера на 1,5В, находящегося в рабочем режиме х1 кОм.
  2. Требуется подключить щуп к аноду
    и затем произвести кратковременное прикосновение к управляющему электроду.
  3. После совершения названных действий
    проследить за реакцией стрелки, которая должна была отклониться от исходных показателей.
  4. Если после снятия щупа
    происходит возвращение стрелки на исходную позицию, то это свидетельствует о том, что тестируемый тиристор неспособен самостоятельно удерживаться в открытом состоянии.
  5. Иногда процесс проверки не получаетсяс самого начала
    , в такой ситуации рекомендуется поменять щупы местами, поскольку у некоторых устройств переход в режим х1 кОм может вызвать изменение полярностей.

проверка мультиметром
Мультиметр

представляет собой многофункциональное устройство, в которое входит, в том числе и омметр, с помощью него также можно осуществить соответствующую проверку:

  1. Первоначально
    , мультиметр должен быть переведен в режим прозвона.
  2. Щупы устанавливаются
    таким образом, чтобы плюс быть подключен на анод, а минус соответствовал катоду.
  3. Дисплей мультиметра
    должен показывать высокое напряжение, поскольку тиристор на данный момент находится в закрытом положении.
  4. На щупах имеется напряжение
    , поэтому можно подать плюс на управляющий электрод, для этого необходимо совершить кратковременное прикосновение соответствующим проводом от электрода к аноду.
  5. После совершенных действий
    , дисплей мультиметра должен начать показывать низкое напряжение, поскольку тиристор переходит в открытое состояние.
  6. Закрытие приборапроизойдет снова
    , если убрать провод от электрода, этот процесс происходит из-за недостаточного количества электрического тока, который находится в щупах мультиметра. Исключение составляют отдельные разновидности тиристоров, например, которые задействованы в некоторых импульсных источниках питания ряда старых телевизоров, для них содержание тока будет достаточным, чтобы сохранить открытое состояние.

Использование омметра для проверки происходит по схожей схеме, поскольку современные модели обладают не стрелочным механизмом, а дисплеем, как у мультиметров. Подобная методика позволяет проводить тестирование исправного состояния полупроводниковых переходов без осуществления предварительного выпаивания тиристора из платы.

Проведем проверку тиристора при питании схемы постоянным током.


В качестве нагрузочного сопротивления и наглядного индикатора работы тиристора, применим маломощную электрическую лампочку на соответствующее напряжение. Величина сопротивления резистора R выбирается из расчета, чтобы ток, протекающий через управляющий электрод – катод, был достаточным для включения тиристора. Ток управления тиристором пройдет по цепи: плюс (+) – замкнутая кнопка Кн1 – замкнутая кнопка Кн2 – резистор R – управляющий электрод – катод – минус (-). Ток управления тиристора для КУ202 по справочнику равен 0,1 ампера. В реальности, ток включения тиристора, где то 20 – 50 миллиампер и даже меньше. Возьмем 20 миллиампер, или 0,02 ампера. Основным источником питания может быть любой выпрямитель, аккумулятор или набор батареек. Напряжение может быть любым, от 5 до 25 вольт. Определим сопротивление резистора R. Возьмем для расчета источник питания U = 12 вольт. R = U : I = 12 В : 0,02 А = 600 Ом. Где: U – напряжение источника питания; I – ток в цепи управляющего электрода.

Величина резистора R будет равна 600 Ом. Если напряжение источника будет, например, 24 Вольта, то соответственно R = 1200 Ом.

Схема на рисунке №1 работает следующим образом.

В исходном состоянии тиристор закрыт, электрическая лампочка не горит. Схема в таком состоянии может находиться сколько угодно долго. Нажмем кнопку Кн2 и отпустим. По цепи управляющего электрода пойдет импульс тока управления. Тиристор откроется. Лампочка будет гореть, даже если будет оборвана цепь управляющего электрода. Нажмем и отпустим кнопку Кн1. Цепь тока нагрузки, проходящего через тиристор, оборвется и тиристор закроется. Схема придет в исходное состояние.

Устройство и принцип работы

Устройство тиристора выглядит следующим образом:

  1. 4 полупроводниковых элемента имеют последовательное соединение друг с другом, они различаются по типу проводимости.
  2. В конструкции имеется анод – контакт к внешнему слою полупроводника и катод, такой же контакт, но к внешнему n-слою.
  3. Всего имеются не более 2 управляющих электродов, которые подсоединены к внутренним слоям полупроводника.
  4. Если в устройстве полностью отсутствуют управляющие электроды, то такой прибор является особой разновидностью – динистором. При наличии 1 электрода, прибор относится к классу тринисторов. Управление может осуществляться через анод или катод, данный нюанс зависит от того, к какому слою был подключен управляющий электрод, но на сегодняшний день наиболее распространен второй вариант.
  5. Данные приборы могут подразделяться на виды, в зависимости от того, пропускают они электрический ток от анода к катоду или сразу в обоих направлениях. Второй вариант устройства получил название симметричные тиристоры, обычно состоящие из 5 полупроводниковых слоев, по своей сути они являются симисторами.
  6. При наличии в конструкции управляющего электрода, тиристоры могут быть разделены на запираемую и незапираемую разновидность. Отличие второго вида заключается в том, что такой прибор не может быть никаким способом переведен в закрытое состояние.

Принцип действия тиристора, подключенного к цепи постоянного тока, заключается в следующем:

  1. Включение прибора происходит благодаря получению цепью импульсов электрического тока. Подача происходит на полярность, которая является положительной относительно катода.
  2. На протяженность процесса перехода оказывает влияние целый ряд различных факторов: вид нагрузки; температура полупроводникового слоя; показатель напряжения; параметры тока нагрузки; скорость, с которой происходит нарастание управляющего тока и его амплитуда.
  3. Несмотря на значительную крутизну управляющего сигнала, скорость нарастания напряжения не должна достигать недопустимых показателей, поскольку это может вызвать внезапное отключение прибора.
  4. Принудительное отключение устройства может быть осуществлено разными способами, наиболее распространен вариант с подключением в схему коммутирующего конденсатора, обладающего обратной полярностью. Такое подключение может происходить благодаря наличию второго (вспомогательного) тиристора, который спровоцирует возникновение разряда на основной прибор. В таком случае, разрядный ток, прошедший через коммутирующий конденсатор, столкнется с прямым током основного прибора, что понизит его значение до нулевого показателя и вызовет отключение.

принцип работы

Немного отличается принцип действия тиристора, подключенного к цепи переменного тока:

  1. В таком положении прибор может осуществлять включение или отключение цепей с разными типами нагрузки, а также изменять значения электрического тока через нагрузку. Это происходит благодаря возможности тиристорного прибора изменять момент, в который осуществляется подача управляющего сигнала.
  2. При подключении тиристора в подобные цепи, применяется исключительно встречно-параллельное включение, поскольку он может проводить ток лишь в одном направлении.
  3. Показатели электрического тока изменяются благодаря внесению изменений в момент, когда происходит передача открывающих сигналов на тиристоры. Этот параметр регулируется при помощи специальной системы управления, относящейся к фазовой либо широтно-импульсной разновидности.
  4. При использовании фазового управления, кривая электрического тока будет обладать несинусоидальной формой, это также вызовет искажение формы и напряжения в электросети, от которой происходит питание внешних потребителей. Если они обладают высокой чувствительностью к высокочастотным помехам, то это может вызвать сбои в процессе функционирования.

Проверим работу тиристора в цепи переменного тока.


Вместо источника постоянного напряжения U включим переменное напряжение 12 вольт, от какого либо трансформатора (рисунок №2).

В исходном состоянии лампочка гореть не будет. Нажмем кнопку Кн2. При нажатой кнопке лампочка горит. При отжатой кнопке — тухнет. При этом лампочка горит «в пол – накала». Это происходит потому, что тиристор пропускает только положительную полуволну переменного напряжения. Если вместо тиристора будем проверять симистор, например КУ208, то лампочка будет гореть в полный накал. Симистор пропускает обе полуволны переменного напряжения.

Как проверить тиристор от отдельного источника управляющего напряжения?

Вернемся к первой схеме проверки тиристора, от источника постоянного напряжения, но несколько видоизменив ее.

Смотрим рисунок №3.


В этой схеме ток управляющего электрода подается от отдельного источника. В качестве него можно использовать плоскую батарейку. При кратковременном нажатии на кнопку Кн2, лампочка так же загорится, как и в случае на рисунке №1. Ток управляющего электрода должен быть не менее 15 – 20 миллиампер. Запирается тиристор, так же, нажатием кнопки Кн1. Так проверяются
«не запираемые» тиристоры (КУ201, КУ202, КУ208 и др.). Запираемый тиристор, например КУ204, отпирается положительным полюсом на управляющем электроде и минусом на катоде. Запирается, отрицательным напряжением на управляющем электроде и положительном на катоде. Менять полюсовку управляющего напряжения можно с помощью переключателя П. Нужно обратить внимание на то, что «запирающий ток» тиристора, почти в два раза больше отпирающего. Если вдруг тиристор КУ204 не будет запираться, нужно уменьшить величину сопротивления резистора R до 50 Ом. style=»display:inline-block;width:728px;height:90px» data-ad-client=»ca-pub-5076466341839286″ data-ad-slot=»8788166382″>
Share

Поделиться в соц. сетях

Нравится

Самодельный пробник

Простейший вариант исполнения представлен сочетанием только лампочки и батарейки, но он неудобен в применении. Более сложная схема позволяет протестировать устройство при подаче постоянного или переменного тока.

Схема самодельного пробника представлена сочетанием следующих элементов:

  1. Лампочка небольшого размера с показателями 0,3 А и 6,3 В.
  2. Трансформатор со вторичной обмоткой 6,3 В. Рекомендуется использовать вариант исполнения ТН2.
  3. Диод выпрямительного типа с обратным напряжением около 10 Вольт и сопротивлением не менее 300 мА. Примером можно назвать вариант исполнения Д226.
  4. В схему также включается конденсатор, емкость которого составляет 1000 мкФ. Устройство должно быть рассчитано на напряжение 16 В.
  5. Создается сопротивление с номиналом 47 Ом.
  6. Предохранитель на 0,5 А. При применении мощного силового трансформатора следует повысить номинал предохранителя.

Как проверить тиристор 202

Среди домашних мастеров и умельцев периодически возникает необходимость определения работоспособности тиристора или симистора, которые широко используются в бытовых приборах для изменения скорости роторов электродвигателей, в регуляторах мощности осветительных приборов и в других устройствах.

Как работает диод и тиристор

Перед описанием способов проверки вспомним устройство тиристора, который не зря называют управляемым диодом. Это обозначает, что оба полупроводниковых элемента имеют почти одинаковое устройство и работают совершенно аналогично, за исключением того, что у тиристора введено ограничение — управление через дополнительный электрод посредством пропускания электрического тока сквозь него.

Тиристор и диод пропускают ток в одну сторону, которая во многих конструкциях советских диодов обозначена направлением угла треугольника на мнемоническом символе, расположенном прямо на корпусе. У современных диодов в керамическом корпусе катод обычно помечают нанесением кольцевой полоски около катода.

Проверить работоспособность диода и тиристора можно пропусканием тока нагрузки через них. Для этого допускается использовать лампочку накаливания от старых карманных фонариков, нить которой светится от тока порядка 100 mА или меньше. При прохождении тока через полупроводник лампочка будет гореть, а в случае отсутствия — нет.

Как проверить исправность диода

Обычно для оценки исправности диода пользуются омметром или другими приборами, обладающими функцией измерения активных сопротивлений. Прикладывая к электродам диода напряжение в прямом и обратном направлении, судят о величине сопротивления. При открытом p-n переходе омметр покажет значение равное нулю, а при закрытом — бесконечности.

Если омметр отсутствует, то исправность диода можно проверить, используя батарейку и лампочку.

Схема проверки исправности диода

Перед проверкой диода таким способом необходимо учитывать его мощность. Иначе ток нагрузки может разрушить внутреннюю структуру кристалла. Для оценки маломощных полупроводников рекомендуется вместо лампочки использовать светодиод и ток нагрузки снижать до 10-15 mA.

Как проверить исправность тиристора

Оценить работоспособность тиристора можно несколькими методами. Рассмотрим три, самых распространенных и доступных в домашних условиях.

Метод батарейки и лампочки

Схема проверки исправности тиристора

При использовании этого метода тоже следует оценивать токовую нагрузку 100 mA, создаваемую лампочкой на внутренние цепи полупроводника и применять ее кратковременно, особенно для цепей управляющего электрода.

На рисунке не показана проверка отсутствия короткого замыкания между электродами. Эта неисправность практически не встречается, но для полной уверенности в ее отсутствии следует попробовать пропустить ток через каждую пару всех трех электродов тиристора в прямом и обратном направлении. Для этого потребуется всего несколько секунд времени.

При сборке схемы по первому варианту полупроводниковый переход прибора не пропускает ток, и лампочка не горит. Это его основное отличие в работе от обычного диода.

Для открытия тиристора достаточно подать положительный потенциал источника на управляющий электрод. Этот вариант показан на второй схеме. У исправного прибора откроется внутренняя цепь и через него потечет ток. Об этом будет свидетельствовать свечение нити накала лампочки.

В третьей схеме показано отключение питания с управляющего электрода и прохождение тока через анод и катод. Это происходит за счет превышения тока удержания внутреннего перехода.

Эффект удержания используется в схемах регулирования мощности, когда для открытия тиристора, управляющего величиной переменного тока, подается кратковременный импульс тока от фазосдвигающего устройства на управляющий электрод.

Загорание лампочки в первом случае или отсутствие ее свечения во втором свидетельствуют о неисправности тиристора. А вот потеря свечения при снятом напряжении с контакта управляющего электрода может быть вызвана величиной тока, протекающей через цепь анод-катод меньшей, чем предельное значение удержания.

Разрыв цепи через анод или катод приводит тиристор в закрытое состояние.

Метод проверки с помощью самодельного прибора

Снизить риски повреждения внутренних схем полупроводниковых переходов при проверках маломощных тиристоров можно подбором величин токов через каждую цепочку. Для этого достаточно собрать простую электрическую схему.

На рисунке показано устройство, предназначенное для работы от 9-12 вольт. При использовании других напряжений питаний следует сделать перерасчет величин сопротивлений R1-R3.

Рис. 3. Схема прибора для проверки тиристоров

Через светодиод HL1 достаточно прохождения тока около 10 mA. При частом использовании прибора для подключений электродов тиристора VS желательно сделать контактные гнезда. Кнопка SA позволяет быстро коммутировать цепь управляющего электрода.

Загорание светодиода до нажатия кнопки SA или отсутствие его свечения — явный признак повреждения тиристора.

Метод с использованием тестера, мультиметра или омметра

Наличие омметра упрощает процесс проверки тиристора и напоминает предыдущую схему. В ней источником тока служат батареи прибора, а вместо свечения светодиода используется отклонение стрелки у аналоговых моделей или цифровые показания на табло у цифровых устройств. При показаниях большого сопротивления тиристор закрыт, а при малых величинах открыт.

Схема проверки тиристоров омметром

Здесь оценивается все те же три этапа проверки с отключенной кнопкой SA, нажатой на короткое время и снова отключенной. В третьем случае тиристор, скорее всего, изменит свое поведение из-за малой величины проверяемого тока: ее не хватит для удержания.

Низкое сопротивление в первом случае и высокое во втором свидетельствуют о нарушениях полупроводникового перехода.

Метод омметра позволяет проверять исправность полупроводниковых переходов без выпаивания тиристора из большинства монтажных плат.

Конструкцию симистора можно условно представить состоящей из двух тиристоров, включенных встречно по отношению друг к другу. У него анод и катод не имеют строгой полярности как у тиристора. Они работают с переменным электрическим током.

Качество состояния симистора можно оценить описанными выше методами проверки.

Технические характеристики кремниевова тиристора КУ202Н, говорят нам что он триодный, не запираемый, изготовлен по планарно-диффузионной технологии. Используется как переключающий элемент в схемах автоматики. Также применяется в управляемых выпрямителях.

Распиновка

Цоколевка КУ202Н выполнена в металлостеклянном корпусе. Он имеет один вывод под резьбу — анод и два вывода под пайку — катод и управляющий электрод. Анодный вывод сделан под гайку М6. Маркировка тиристора нанесена на корпус. Вес — не более 14 грамм.

Характеристики

Все его параметры можно разделить на два типа предельные и электрические. Давайте разберем их подробнее. Обратите внимание, что на указанных ниже предельных значениях устройство работать долгое время не может, это пиковые показатели которое он выдержит за очень маленький период.

Электрические параметры ку202н характеризуют работу тиристора в рабочих условиях. Ниже приведены их значения:

Аналоги

Зарубежными аналогами тиристора КУ202Н являются ВТХ32S100, h30T15CN, 1N4202. Зарубежные производители не выпускают устройств таких же геометрических размеров, что и КУ202Н, поэтому нужно будет изменить место под монтаж устройства. Следует также учитывать, что их параметры могут незначительно отличаться от рассматриваемого тиристора, например, средний ток может быть равен 7,5 А.

Кроме иностранных устройств можно использовать российский аналог — Т112-10. Как и КУ202Н он имеет металлический корпус и анодный выход под резьбу. Однако его размеры меньше, поэтому монтажное место все равно придется изменить.

Схема подключения

Существует стандартная схема включения ку202н которой нужно придерживаться. Согласно ей между катодом и управляющим электродом подключается шунтирующий резистор сопротивлением 51 Ом. Отклонение от номинального значения не должно превышать 5 %.

Чтобы тиристор не вышел из строя не допускается подача управляющего тока, если напряжение на аноде отрицательное. Это может привести к выходу из строя устройства без возможности восстановления.

Особенности монтажа

К катоду и управляющему электроду нельзя прилагать усилие, большее 0,98 Н. Во время крепления прибора к теплоотводу усилие затяжки не должно быть выше 2,45 Нм.

Нельзя паять катод на расстоянии ближе 7 мм. от стеклянного корпуса. Для управляющего электрода допустимое расстояние для пайки 3,5 мм. Температура паяльника не должна быть выше +260 0 С. Время пайки не более 3 с.

Проверка на исправность

Проверить тиристор ку202н на исправность можно мультиметром, начать ее следует с проверки n-p перехода между анодом и управляющим электродом. Он должен прозваниваться так же, как обычный диод, то есть при прямом подключении (положительное напряжение на управляющий электрод, а отрицательное на катод) сопротивление перехода должно быть небольшим, а при обратном подключении большим.

Для более детальной проверки требуется выполнить такие действия:

  • Переключаем мультиметр в положение для измерения сопротивления до 2 кОм. На щупы прибора должно подаваться напряжение от источника питания.
  • Теперь нужно подключить щупы мультиметра к аноду и катоду тиристора. При этом прибор должен показывать большое сопротивление, близкое к бесконечности.
  • При помощи перемычки соединяем анод и управляющий электрод. Сопротивление между анодом и катодом, показываемое мультиметром, должно упасть.
  • Разъединяем анод и управляющий электрод. Сопротивление должно вырасти.

Можно также проверить тиристор при помощи лампочки и блока питания постоянного тока. Лампочка должна быть рассчитана на то напряжение, которое выдает блок питания. Подключаем положительный полюс блока питания на анод, а отрицательный на катод проверяемого тиристора.

При помощи батарейки, или щупов мультиметра включенного в режиме омметра, подаем отпирающее напряжение на управляющий электрод. Для этого подключаем положительное напряжение к аноду, а отрицательное к управляющему электроду. Если тиристор исправен, лампочка должна зажечься.

Если убрать напряжение между анодом и управляющим электродом лампочка должна продолжать гореть.

Существует способ проверить тиристор ку202н, не выпаивая его из схемы. Для этого нужно:

  • Отключите плату, на которой находится тиристор, от питания.
  • Отключаем от схемы управляющий электрод.
  • Один тестер, настроенный на измерение постоянного напряжения, подключаем к аноду и катоду тиристора.
  • Второй мультиметр включаем между анодом и управляющим электродом.
  • Первый тестер должен показывать небольшое напряжение (десятки милливольт).

Хотя он уже снят с производства, его еще можно купить в некоторых местах. Кроме того он присутствует во многих старых электронных приборах, из которых его при желании можно выпаять. Его DataSheet можно скачать здесь.

Тиристор – это полупроводниковый прибор p-n-p-n структуры, который играет роль ключа в цепях с большими токами, при этом управление им осуществляется слаботочным сигналом. Применяется для включения силовых электроприводов, систем возбуждения генераторов. Коммутируемые токи доходят до 10 кА.

Особенность тиристоров заключается в том, что при подаче управляющего сигнала, они открываются и остаются в этом состоянии, даже если сигнал в последующем будет снят. Единственное требование – протекающий через них ток должен превышать определенное значение, который называется током удержания.

Одни тиристоры пропускают ток только в одну сторону. Это динисторы, срабатывающие от превышения значимого напряжения. Есть также тринисторы, управляемые подачей тока на третий вывод прибора.

Тиристоры пропускающие ток в обе стороны называются симисторы или триаки. Кроме этого, бывают фототиристоры управляемые светом.

Основные характеристики

Для проверки тринистора необходимо знать и понимать, что скрывается за основными параметрами и для чего их нужно измерять.

Отпирающее напряжение управления Uy – это постоянный потенциал на управляющем электроде, вызывающий открывание тиристора.

Uобр max – это максимальное обратное напряжение, при котором тиристор еще находится в рабочем состоянии.

Iос ср – это среднее значение протекающего через тиристор тока в прямом направлении с сохранением его работоспособности.

Определение управляющего напряжения

Теперь можно приступать к тестированию тринистора. Для этого возьмем КУ202Н с рабочим током 10 А и напряжением 400 В.

У большинства радиолюбителей имеется мультиметр и неизбежно возникает вопрос, как проверить тиристор мультиметром, возможно ли это и, что дополнительно может понадобиться. Последовательность действий такая:

  • для начала переключаем мультиметр в положение измерения сопротивления с диапазоном 2 кОм. В этом режиме на измерительных щупах будет присутствовать напряжение внутреннего источника питания тестера;
  • подключаем щупы к аноду и катоду тринистора. Мультиметр должен показывать сопротивление близкое к бесконечности;
  • перемычкой замыкаем анод и управляющий электрод. Сопротивление должно упасть, тринистор открылся;
  • убираем перемычку, прибор опять показывает бесконечность. Это произошло из-за того, что удерживающий ток слишком мал.

Так как тиристор управляется как отрицательными, так и положительными сигналами, то его можно открыть, подключая перемычкой управляющий электрод к катоду.

Мультиметр должен находиться в режиме омметра, и щупы подсоединены к аноду и катоду. Так можно определить, каким напряжением управляется тиристор.

Проверка исправности

Второй вариант тестирования заключается в следующем. К блоку питания постоянного тока через тринистор подключается лампа на это же напряжение.

К аноду и катоду подключается мультиметр в режиме измерения постоянного напряжения. Диапазон измерения должен превышать напряжение источника.

Затем на управляющий электрод с помощью батарейки любого номинала и пары проводов подается управляющее напряжение. Тринистор должен открыться, лампочка загореться.

Тестер сначала показывает напряжение источника питания, после воздействия маленького значения, которое соответствует падению потенциалов на тиристоре в открытом состоянии.

После этого можно снять управляющее воздействие, лампа продолжит гореть, так как протекающий через прибор ток больше тока удержания.

Проверка динистора

Для определения работоспособности динистора может потребоваться источник питания с напряжением, превышающим напряжение включения динистора.

Для ограничения тока потребуется резистор на 100-1000 Ом. Теперь можно подключать плюс источника к аноду, а катод к одному из выводов ограничивающего резистора.

Второй конец сопротивления подключается к минусу источника питания. До этого необходимо мультиметр в режиме измерения постоянного напряжения подключить к аноду и катоду.

Значения тестера должны лежать в пределах милливольт. Динистор открылся.

Необычный способ

Есть еще один вариант проверки тиристора мультиметром, без прозвона. Но в этом случае прибор должен быть маломощным, с малым током удержания.

Для проверки используется разъем проверки транзисторов. Обычно он располагается ниже переключателя и представляет собой круглый разъем в диаметре примерно 1 см.

На нем должны быть следующие обозначения: В – означает база транзистора, С – коллектор, Е – эмиттер.

Если тринистор открывается положительным напряжением, то управляющий вывод надо подключить к базе, анод с катодом к коллектору и эмиттеру соответственно.

Так как тестер при проверке транзистора измеряет коэффициент усиления, то и в этом случае он выдаст какие-то значения, которые будут неверные. Но это не важно, главное убедиться в исправности тринистора.

Проверка в схеме

Иногда требуется проверка тиристора, без выпаивания его из схемы. Для этого необходимо отключить управляющий электрод. После этого к аноду и катоду подключается мультиметр в режиме измерения постоянного напряжения.

Вторым тестером подключаются к аноду и управляющему электроду тиристора. Второй прибор должен находиться в режиме омметра.

Если измерительные щупы подсоединены правильно, то показания первого тестера будут лежать в пределах нескольких десятков милливольт.

Если нет, то щупы нужно поменять местами и все повторить. Перед измерениями нужно убедиться, что плата и весь прибор обесточен.

Тестирование высоковольтного тиристора

В случае проверки высоковольтного тиристора потребуется мультиметр с токовыми клещами. И проверка будет производиться при включенном оборудовании, так как сложно создать условия имитирующие рабочие параметры системы.

Все внешние воздействия необходимо делать в соответствии с инструкцией по эксплуатации на оборудование.

Измерения делаются с соблюдением техники безопасности, в остальном все, как и с обычными тиристорами.

By : admin

Как проверить диод и тиристор. 3 простых способа

Среди домашних мастеров и народных умельцев периодически возникает необходимость определить исправность тиристора или симистора, широко применяемых в бытовой технике для изменения скорости вращения роторов электродвигателей, в регуляторах мощности осветительных приборов, в другие устройства.

Как работают диод и тиристор

Прежде чем описывать методы проверки, вспомним устройство тиристора, не зря называемого управляемым диодом. Это означает, что оба полупроводниковых элемента имеют практически одинаковое устройство и работают совершенно одинаково, за исключением того, что у тиристора есть ограничение — управление через дополнительный электрод путем пропускания через него электрического тока.

Тиристор и диод пропускают ток в одном направлении, что во многих конструкциях советских диодов обозначается направлением угла треугольника на мнемоническом символе, расположенном непосредственно на корпусе. У современных диодов в керамическом корпусе катод обычно маркируют нанесением кольцевой полоски возле катода.

Проверить работоспособность диода и тиристора, чтобы они могли пропускать через них токовую нагрузку. Для этого допускается использовать лампочку накаливания от старых фонарей, нить которой накаляется от тока порядка 100 мА и менее. Когда через полупроводник протекает ток, свет будет гореть, а если нет, то не будет.

Подробнее о работе диодов и тиристоров читайте здесь: Как устроены и работают полупроводниковые диоды, Тиристорные регуляторы мощности

Как проверить исправность диода

Обычно омметр или другие приборы, имеющие функцию измерения активной сопротивления используются для оценки исправности диода. Подавая напряжение на электроды диода в прямом и обратном направлении, судят о величине сопротивления. При открытом p-n переходе омметр будет показывать нулевое значение, а при закрытом переходе — бесконечность.

Если омметра нет, то диод можно проверить на исправность с помощью батарейки и лампочки.

Цепь проверки исправности диода

Перед проверкой диода таким способом необходимо учитывать его мощность. В противном случае ток нагрузки может разрушить внутреннюю структуру кристалла. Для оценки маломощных полупроводников рекомендуется вместо лампочки использовать светодиод и уменьшить ток нагрузки до 10-15 мА.

Как проверить тиристор

Существует несколько методов проверки работоспособности тиристора. Рассмотрим три самых распространенных и доступных в домашних условиях.

Метод батареи и света

Цепь проверки исправности тиристора

При использовании этого метода следует также оценить и применить кратковременную токовую нагрузку 100 мА, создаваемую лампочкой на внутренних цепях полупроводника, особенно для цепей управляющих электродов.

На рисунке не показана проверка на короткое замыкание между электродами. Эта неисправность практически не встречается, но чтобы быть полностью уверенным в ее отсутствии, следует попробовать пропустить ток через каждую пару всех трех электродов тиристора в прямом и обратном направлениях. Это займет всего несколько секунд времени.

При сборке схемы по первому варианту полупроводниковый переход прибора не пропускает ток, и лампочка не горит. В этом его основное отличие в работе от обычного диода.

Для открытия тиристора достаточно подать на управляющий электрод положительный потенциал источника. Этот вариант показан на второй диаграмме. Исправный прибор разомкнет внутреннюю цепь и по ней потечет ток. Об этом будет свидетельствовать свечение нити накала лампочки.

На третьей диаграмме показано пропадание питания с управляющего электрода и прохождение тока через анод и катод. Это происходит из-за избыточного тока, удерживающего внутренний переход.

Удерживающий эффект используется в цепях управления мощностью при подаче кратковременного импульса тока от фазосдвигающего устройства на управляющий электрод для открытия тиристора, регулирующего величину переменного тока.

Загорание лампочки в первом случае или отсутствие ее свечения во втором свидетельствует о неисправности тиристора. А вот пропадание люминесценции при снятии напряжения с контакта управляющего электрода может быть вызвано величиной тока, протекающего по цепи анод-катод меньше предельного значения удерживания.

Обрыв цепи через анод или катод приводит тиристор в закрытое состояние.


Методика проверки самодельным прибором

Снизить риски повреждения внутренних цепей полупроводниковых переходов при проверке маломощных тиристоров можно подбором значений токов через каждую цепь. Для этого достаточно собрать простую электрическую схему.

На рисунке изображено устройство, предназначенное для работы от 9-12 вольт. При использовании других напряжений питания следует произвести расчет значений сопротивлений R1-R3.

Рис. 3. Схема прибора для проверки тиристоров

Через светодиод HL1 достаточно тока около 10 мА. При частом использовании устройства для подключения электродов тиристора ВС желательно сделать контактные гнезда. Кнопка SA позволяет быстро переключать цепь управляющего электрода.

Если светодиод горит до нажатия кнопки SA или не горит, это явный признак повреждения тиристора.

Метод с помощью тестера, мультиметра или омметра

Наличие омметра упрощает процесс проверки тиристора и напоминает предыдущую схему. В нем источником тока служат аккумуляторы устройства, а вместо свечения светодиода используется отклонение стрелки для аналоговых моделей или цифровые показания на табло для цифровых устройств. При показаниях большого сопротивления тиристор закрыт, а при малых — открыт.

Схема проверки тиристоров омметром

Здесь оцениваются все те же три этапа проверки при кратковременном нажатии кнопки SA и снова отключении. В третьем случае тиристор, скорее всего, изменит свое поведение из-за малого значения проверяемого тока: его недостаточно для удержания.

Низкое сопротивление в первом случае и высокое во втором свидетельствуют о нарушениях полупроводникового перехода.

Метод омметра позволяет проверить исправность переходов полупроводников, не выпаивая тиристор с большинства печатных плат.

Конструкцию симистора условно можно представить состоящей из двух тиристоров, включенных против часовой стрелки друг к другу. Его анод и катод не имеют строгой полярности, как у тиристора. Они работают на переменном электрическом токе.

Качество состояния симистора можно оценить описанными выше методами проверки.

Читайте также по этой теме: Как измерить напряжение, ток, сопротивление мультиметром, проверить диоды и транзисторы

Запуск и срабатывание тиристора SCR » Примечания по электронике

Схема запуска является одной из ключевых областей конструкции схемы тиристора или тринистора. Ключевым моментом является обеспечение того, чтобы кремниевый управляемый выпрямитель срабатывал, когда это необходимо, и не срабатывал ложно.


Схема тиристора Включает:
Руководство по проектированию схемы тиристора Схема работы Схема запуска/запуска Лом перенапряжения Симисторные схемы


При проектировании тиристорной цепи SCR особое внимание необходимо уделить схеме триггера в любой электронной схеме, использующей эти электронные компоненты.

Работа всей области схемы тиристорного или кремниевого выпрямителя во многом зависит от способа срабатывания.

Обеспечение отсутствия ложных срабатываний, а также обеспечение срабатывания тиристоров, когда это необходимо, требует особого внимания при разработке схемы.

Сильноточный тиристор / SCR

При срабатывании тиристоров или тиристоров учитываются различные аспекты, в том числе требования к приводу затвора, если используется запуск затвора, время срабатывания, когда необходимо поддерживать время подачи пускового импульса, чтобы цепь зафиксировалась, и другие аспекты. все важное.

Важность различных параметров, конечно же, зависит от используемой формы запуска SCR. Поскольку доступно множество триггерных механизмов, необходимо знать их все, чтобы обеспечить правильное срабатывание.

Сводка срабатывания/срабатывания SCR

Понимание различных способов срабатывания тиристора может существенно помочь при разработке электронной схемы с использованием этих компонентов.

Знание различных способов срабатывания тиристора может гарантировать, что устройство срабатывает только тогда, когда это необходимо, а не тогда, когда другой стимул приводит в действие пусковой механизм внутри устройства.

Существует несколько способов срабатывания тиристора или SCR, и не все из них могут быть очевидны с первого взгляда.

    Срабатывание шлюза:

Эта форма запуска SCR наиболее часто встречается в электронных схемах. Он прост, надежен, эффективен, а также легко реализуем для большинства приложений — можно применить простой сигнал запуска с соответствующей обработкой, если это необходимо.

Это означает, что другие электронные схемы могут быть использованы для получения подходящего запускающего сигнала, который затем может быть применен к затвору SCR в схеме.

Чтобы можно было использовать триггер затвора SCR, SCR должен работать ниже своего напряжения пробоя, а также должен быть надлежащий запас прочности, позволяющий компенсировать любые переходные процессы, которые могут возникнуть. В противном случае может произойти срабатывание прямого напряжения или пробоя.

Для включения тиристора положительное напряжение затвора между затвором и катодом. Это приводит к возникновению тока затвора, при котором заряды инжектируются во внутренний р-слой устройства. Это эффективно снижает напряжение, при котором происходит прямой пробой. Можно сделать вывод, что ток затвора определяет прямое напряжение, при котором устройство переключается в проводящее состояние. Чем выше ток затвора, тем ниже прямое напряжение пробоя.

Существует множество простых способов применения триггерного сигнала. Возможно, одна из самых простых компоновок показана на диаграмме ниже.
Схема тиристора с дополнительными резисторами затвора

Здесь видно, что резисторов два. Первый — R1, который включен для ограничения тока затвора до приемлемого уровня. Этот резистор выбран так, чтобы обеспечить достаточный ток для срабатывания SCR, сохраняя при этом его в безопасных пределах для устройства. Его можно легко рассчитать с помощью номиналов устройств и закона Ома.

Второй резистор, R2, является резистором катода затвора. Это иногда обозначается как RGK и включено для предотвращения ложного срабатывания. Действие резистора можно увидеть по аналогии с двумя транзисторами SCR. Он показывает, что низкое внешнее сопротивление между затвором и катодом пропускает некоторый ток вокруг перехода затвора.

Соответственно, для инициирования и поддержания проводимости требуется более высокий анодный ток. В частности, было обнаружено, что тиристоры с низким током и высокой чувствительностью срабатывают при очень низких уровнях тока, и поэтому требуется внешнее сопротивление затвор-катод для предотвращения срабатывания из-за термически генерируемого тока утечки в области затвора.

Однако сопротивление катода затвора компенсирует часть внутреннего анодного тока, вызванного быстрой скоростью изменения анодного напряжения (dv/dt). Это также повышает прямое напряжение пробоя за счет снижения эффективности области транзистора NPN, что требует несколько более высокого эффекта лавинного умножения для инициирования запуска.

Ток, проходящий через затвор, также влияет на токи фиксации и удержания.

Таким образом, можно видеть, что эффекты от использования резистора шунтирования катода затвора включают:

  • Увеличение возможности dv/dt.
  • Сохраните демпфирование затвора, чтобы обеспечить максимальное повторяющееся пиковое напряжение в закрытом состоянии VDRM.
  • Увеличить уровни тока фиксации и удержания
  • Уменьшить время выключения, tq.

Хотя показанная выше простая схема подходит для многих приложений, где требуется более управляемый механизм запуска, необходимо учитывать характеристики затвора перед запуском, во время запуска и после него. Это необходимо, поскольку характеристики затвора изменяются в результате изменения тока внутри устройства.

    Прямое напряжение катода анода Срабатывание SCR:

Эта форма срабатывания или срабатывания SCR возникает, когда напряжение между анодом и катодом вызывает лавинную проводимость. То, как это происходит, можно увидеть в связи со структурой SCR.

Тиристорная структура

Когда прямое напряжение между анодом и катодом увеличивается, диодный переход J2 подвергается возрастающей нагрузке, так как он смещен в обратном направлении. В конечном итоге градиент напряжения превысит точку пробоя, и произойдет лавинный пробой, вызывающий срабатывание тиристора. Напряжение, при котором это происходит, известно как напряжение прямого пробоя VB0.

Когда соединение J2 выйдет из строя, будет протекать ток, переводя SCR в проводящее состояние. Переходы J1, J3 уже смещены в прямом направлении, и поэтому пробой перехода J2 позволяет протекать носителям через все три перехода, обеспечивая протекание тока нагрузки. Как и при других формах срабатывания SCR, устройство остается в проводящем состоянии.

Использование этого метода включения устройства не рекомендуется, поскольку превышение значения VB0 может привести к повреждению устройства. Любая схема должна быть спроектирована таким образом, чтобы избежать этого метода срабатывания, учитывая максимум возможных скачков напряжения.

    запуск dv/dt:

Срабатывание тиристора

также может происходить без тока затвора, если скорость нарастания напряжения между анодом и катодом превышает определенные пределы для конкретного устройства.

Важно понимать срабатывание dV/dt, поскольку переходные напряжения на тиристоре могут вызвать его срабатывание, иногда неожиданное. Часто это может быть причиной нежелательных и прерывистых срабатываний.

    Запуск по температуре:

Эта форма срабатывания SCR может возникать при некоторых обстоятельствах. Это может привести к неожиданной реакции, и поэтому его последствия следует учитывать как часть любого процесса проектирования.

Температурное срабатывание SCR или тиристоров происходит, поскольку напряжение на переходе J2 и любой ток утечки могут повысить температуру перехода. Повышение температуры еще больше увеличивает температуру, что, в свою очередь, увеличивает ток утечки. Этого кумулятивного процесса может быть достаточно для срабатывания SCR, хотя обычно это происходит только при высокой температуре устройства.

    Световое срабатывание:

Эта форма срабатывания тиристора часто используется в высоковольтных системах. Здесь не требуется электрическое подключение от ударно-спускового механизма, и можно использовать изолированный источник света.

Там, где используется легкое срабатывание тиристора, доступны тиристоры специального изготовления. Запуск света происходит внутри внутреннего P-типа позже. Когда эта область облучается светом, генерируются свободные носители заряда, и, как и при подаче сигнала затвора, срабатывает SCR.

Для достижения максимального поглощения света используются специализированные структуры SCR, которые часто имеют углубление во внутреннем P-типе позже, чтобы обеспечить максимальный доступ к свету.

Чтобы обеспечить запуск света, свет часто направляется в правильную точку в тиристоре / SCR с помощью оптоволокна. Как только свет превышает определенную интенсивность, происходит переключение. SCR этого типа часто называют SCR, активируемым светом, или LASCR. Эти LASCR использовались в центрах коммутации распределения электроэнергии высокого напряжения. Оптическая коммутация позволяет достичь очень высокого уровня изоляции, сохраняя при этом возможность переключения с помощью схемы низкого уровня.

Особенно важно понимать все аспекты срабатывания тиристора или тиристора. Таким образом, если возникают какие-либо ложные срабатывания, это помогает отследить, как это может произойти. Также, если тиристор не срабатывает, когда это необходимо, это также может помочь решить проблему.

Запуск тиристора является одним из наиболее интересных аспектов проектирования схем с использованием этих устройств. Если эта область дизайна может быть успешно реализована, то остальная часть дизайна должна следовать относительно легко.

Дополнительные схемы и схемы:
Основы операционных усилителей Схемы операционных усилителей Цепи питания Транзисторная конструкция Транзистор Дарлингтона Транзисторные схемы схемы полевых транзисторов Символы цепи
    Вернитесь в меню проектирования схем . . .

Какое сопротивление выходов тиристора т 171. Как проверить симистор мультиметром, чтобы не покупать новую деталь? Как проверить тиристор

Тиристоры получили достаточно широкое распространение. Их используют при создании различных электроприборов и мощных электростанций. Особенности рассматриваемых полупроводников заключаются в том, что их достаточно сложно проверить при помощи мультиметра. Для полной проверки нужно собрать сложную схему. Важно понимать, как проверить тиристор мультиметром, так как пробой и внутренний обрыв — распространенные проблемы.

Предварительная подготовка

Такой измерительный прибор получил широкое распространение: его используют для определения различной информации. Предварительная подготовка предусматривает расшифровку спецификации , для чего достаточно рассмотреть маркировку на полупроводниковом изделии.

После определения типа изделия и распиновки можно переходить к пробной проверке с помощью мультиметра. В большинстве случаев проводится пробой, для чего изделие можно оставить на плате, поэтому паяльник на данном этапе не требуется.

Испытание на пробой

Проверка тиристоров начинается с обнаружения пробоя. Начинать рекомендуется с предварительной проверки, которая связана с измерением сопротивления между двумя выводами «А» и «К», «К» и «УП». Алгоритм действий имеет следующие особенности:

Проверка симистора мультиметром таким способом не позволяет получить точный показатель. Немного усложнив процесс тестирования, можно значительно повысить точность результатов.

Проверка открытого и закрытого положения

Проверка на пробой не определяет наличие внутреннего разрыва. Поэтому применяемая схема значительно усложняется. Более точный показатель можно получить следующим образом:

Вы можете еще больше повысить точность измерений, собрав собственное измерительное устройство.

Самодельный щуп

Самый простой вариант представлен комбинацией только лампочки и батарейки, но пользоваться им неудобно. Более сложная схема позволяет проверить устройство при подаче постоянного или переменного тока.

Схема самодельного щупа представлена ​​комбинацией следующих элементов:

Самодельная конструкция может быть компактной. При необходимости все элементы можно собрать в защитный кейс, благодаря чему устройство можно использовать постоянно и транспортировать на полигон.

Особенности процедуры

Следует иметь в виду, что самодельная конструкция позволяет точно определить работоспособность прибора. Пошаговая инструкция выглядит так:

Если проверяемый прибор вел себя так, как в описании, то тиристор находится в исправном техническом состоянии и работает исправно. Если лампочка горит постоянно, то это свидетельствует о поломке. Если клавиша не загорается при нажатии, это свидетельствует о внутреннем обрыве. Именно поэтому можно обойтись без мультиметра.

Проверка детали на плате

При необходимости можно проверить тиристор мультиметром, не разбирая деталь. Однако при использовании самодельной конструкции придется выпаивать элемент, так как в качестве индикатора используется лампочка. Основные моменты этого процесса включают:

  1. Требуется паяльник. Подобный инструмент требуется при проведении различных работ с электроникой. Мощность и диаметр сердечника подбираются в соответствии с размерами платы.
  2. При проведении работ следует учитывать, что нельзя оказывать на плату слишком высокую температуру. Это может повредить гусеницы и другие предметы.
  3. Не повреждайте выходы, так как это может усложнить проводимые тесты.

Необходимость паять деталь определяет, что многие решают использовать для проверки мультиметр. В большинстве случаев полученных результатов вполне достаточно для оценки состояния тиристора.

Прозвонка динистора

При необходимости можно проверить динистор. К ключевым пунктам относятся следующие:

Измерительный прибор, используемый в соответствующем режиме, подключается к аноду и катоду через специальные щупы. Тестер должен лежать в милливольтовом пределе, после чего динистор открывается.

Определение исправности прибора

Исправность рассматриваемого прибора можно проверить с помощью обычного источника света и измерительного прибора. К особенностям данной техники относятся следующие пункты:

В момент подключения источника питания тринистор открывается, на лампочку подается ток, и она загорается. После снятия управляющего воздействия лампа должна продолжать гореть, так как проходит ток удержания.

Выбор мультиметра

Для проверки различного электрооборудования требуется специальный измерительный прибор, который называется мультиметром. Основные критерии выбора:

  1. При выборе практически всегда обращают внимание на степень функциональности устройства.
  2. Практически все устройства можно разделить на две основные категории: стрелочные и цифровые. Сегодня стрелочные переводы практически не используются, так как они отображают небольшой объем информации, точность данных может быть низкой.
  3. Частота ошибок может варьироваться в довольно большом диапазоне. Качественные модели имеют погрешность не более 3%. Лучше выбрать мультиметр с наименьшим значением погрешности, однако они дорогие.
  4. Степень комфорта при использовании конструкции. Измерительное устройство может иметь самые разнообразные размеры и формы. Если им неудобно пользоваться, то могут возникнуть серьезные проблемы.
  5. Внимание также уделяется степени защиты от пыли, влаги, ударных нагрузок. При изготовлении измерительного прибора могут использоваться самые разнообразные материалы, некоторые из которых отличаются высокой защитой от влаги и пыли.
  6. Класс электробезопасности. По этому показателю устройства классифицируют согласно установленным стандартам.
  7. Популярность бренда. Хорошие производители цифровых тестеров многократно проверяют надежность и качество своей продукции.

Рассматривая, как проверить тиристор ку202н мультиметром, следует учитывать, что все подобные Измерительные приборы делятся на несколько классов:

  1. CAT 1 — приборы, пригодные для работы с сетями низкого напряжения.
  2. CAT 11 — класс устройства, подходящий для блока питания.
  3. CAT 111 — это класс, предназначенный для работы внутри зданий.
  4. CAT 1 V — для работы с цепью, расположенной вне здания. Устройства этого класса обладают высокой защитой от воздействия окружающей среды.

После выбора измерительного инструмента можно приступать к испытаниям. Полученную информацию можно записать в блокнот или сохранить в памяти устройства, если она имеет соответствующую функцию.

Тиристоры используются во многих электронных устройствах, начиная от бытовой техники и заканчивая мощными электростанциями. Из-за особенностей этих полупроводниковых элементов проверить их на исправность, используя только один мультиметр, затруднительно. В крайнем случае можно определить поломку перехода. Для полноценного тестирования потребуется собрать простую схему, ее описание будет дано в статье.

Начнем с подготовительного этапа, а именно с того, что нам нужно сделать перед проверкой.

Предварительная подготовка

Перед испытанием любой радиодетали, будь то тиристор, транзистор или диод, нам необходимо ознакомиться с ее спецификацией. Для этого находим маркировку на корпусе полупроводникового элемента.

Найдя маркировку, начинаем поиск спецификаций (достаточно сделать соответствующий запрос в поисковике или на тематических форумах). Даташит на электронный компонент содержит много полезной информации, от технических характеристик до распиновки и списка аналогов (что особенно полезно при поиске замены).


Определившись с типом и распиновкой переходим к первому этапу проверки, для этого нам понадобится только мультиметр. В большинстве случаев проверить элемент на пробой можно, не выпаивая его из платы, поэтому на данном этапе паяльник не нужен.

Проверка на пробой

Начнем с предварительной проверки, которая будет заключаться в измерении сопротивления между выводами «К» и «УП», затем «А» и «К». Алгоритм наших действий будет таким:



Рис 4. Измеряем сопротивление перехода Анод-Катод

Как было сказано выше, такой способ проверки мультиметром не позволяет в полной мере проверить работоспособность тиристора, нужно несколько усложнить процесс .

Проверка открытия-закрытия

Предыдущее тестирование позволяет определить наличие поломки, но не дает возможности убедиться в отсутствии внутреннего разрыва. Поэтому переводим мультиметр в режим «прозвонки» и подключаем к нему тиристор, в соответствии с рисунком 5 (щуп черным проводом к выводу «К», красным — к «А»).


Рис. 5. Подключение к тесту на открытие

При таком подключении будет отображаться бесконечно большое сопротивление. Теперь подключаем «УЭ» к выводу «А» на несколько мгновений, прибор покажет падение сопротивления, а после выключения «УЭ» показание снова увеличится до бесконечности. Это связано с тем, что тока, протекающего через щупы, недостаточно для удержания тиристора в открытом состоянии. Поэтому для проверки работоспособности полупроводникового элемента необходимо собрать простую схему.

Самодельный щуп для тиристоров

В интернете можно найти более простые схемы, в которых используется только лампочка и батарейка, но этот вариант не совсем удобен. На рис. 6 показана схема, позволяющая проверить работу устройства, подав на него постоянную и переменную мощность.


Рисунок 6. Тиристорный щуп

Обозначения:

  • Т1 — трансформатор, в нашем случае использовался Тh3, но подойдет любой другой, если он имеет вторичную обмотку на 6,3 В.
  • L1 — обычная миниатюрная лампочка на 6,3 В и 0,3 А (например, МН6,3-0,3).
  • VD1 — диод выпрямительный любого типа с обратным напряжением более 10 вольт и током 300 мА и выше (например, Д226).
  • С1 — конденсатор емкостью 1000 мкФ, рассчитанный на напряжение 16 В.
  • R1 — сопротивление номиналом 47 Ом.
  • VD2 — проверенный тиристор.
  • FU1 — предохранитель 0,5 А, если в схеме проверки тиристоров используется мощный силовой трансформатор, номинал предохранителя необходимо увеличить (узнать ток потребления можно с помощью мультиметра).

После сборки пробника приступаем к проверке, она выполняется по следующему алгоритму:

  1. Подключаем испытуемый полупроводниковый элемент (например, КУ202Н) к собранному прибору, в соответствии с рисунком 5 (для определения распиновки обратитесь к справочной информации).
  2. Переводим переключатель S2 для проверки в режим постоянного тока (положение «2»).
  3. Включаем щуп тумблером S1, индикатор L1 не должен гореть.
  4. Нажимаем S3, в результате на «УП» через резистор R1 подается напряжение, которое переводит тиристор в открытое состояние, подается напряжение на индикаторную лампочку, и она начинает светиться.
  5. Отпускаем S3, так как полупроводниковый элемент остается открытым, лампочка продолжает гореть.
  6. Изменяем положение переключателя, переводя его в положение «О», тем самым отключая питание от тиристора, в результате он закрывается и лампа гаснет.
  7. Теперь проверяем работу элемента в режиме переменного напряжения, для этого переводим S2 в положение «1». Благодаря этой манипуляции мы берем питание прямо со вторичной обмотки трансформатора (до выпрямительного диода). Индикаторная лампа не горит.
  8. Нажимаем S3, лампа начинает светиться на половину своей мощности, это связано с тем, что при открытии через тиристор проходит только одна полуволна переменного напряжения. Отпускаем S3 — световой индикатор гаснет.

Если проверяемый элемент вел себя так, как описано, то можно констатировать, что он находится в рабочем состоянии. Соответственно, если индикатор горит постоянно, это свидетельствует о поломке, а когда он не загорается при нажатии S3, можно определить внутренний обрыв (при условии, что лампочка исправна).

Проверка без выпаивания детали из платы

В большинстве случаев проверить тиристор мультиметром на пробой можно прямо на плате, но для диагностики самодельным тестером придется выпаивать полупроводник.

Как проверить тиристор, если ты полный чайник? Итак, обо всем по порядку.

Принцип работы тиристора

Принцип работы тиристора основан на принципе работы электромагнитного реле. Реле — электромеханическое изделие, а тиристор — чисто электрическое. Давайте посмотрим на принцип работы тиристора, иначе как его тогда проверить? Я думаю все ездили на лифте ;-). Нажав кнопку на любом этаже, электродвигатель лифта начинает свое движение, тянет трос с кабиной вместе с вами и вашей соседкой тетей Валей килограммов на двести, и вы перемещаетесь с этажа на этаж. Как мы с помощью крохотной кнопки подняли кабину с тетей Валей на борту?

В данном примере заложен принцип работы тиристора. Управляя малым напряжением кнопки, мы управляем большим напряжением… разве это не чудо? При этом в тиристоре нет лязгающих контактов, как в реле. Это значит, что сгорать там нечему и при нормальной эксплуатации такой тиристор прослужит вам, можно сказать, бесконечно долго.

Тиристоры выглядят примерно так:


А вот схемное обозначение тиристора


В настоящее время мощные тиристоры применяют для коммутации (коммутации) высоких напряжений в электроприводах, в металлоплавильных установках с помощью электрической дуги (короче говоря, с помощью короткого замыкания, в результате чего происходит такой мощный нагрев, что металл даже начинает расплав)

Тиристоры, которые слева, устанавливаются на алюминиевые радиаторы, а таблеточные тиристоры даже на радиаторы с водяным охлаждением, потому что через них проходит сумасшедший ток и они коммутируют очень большую мощность.

Тиристоры малой мощности применяются в радиопромышленности и, конечно же, в радиолюбительстве.

Параметры тиристоров

Рассмотрим некоторые важные параметры тиристоров. Не зная этих параметров, мы не догоним принцип проверки тиристора. Итак:

1) U y — — наименьшее постоянное напряжение на управляющем электроде, вызывающее переход тиристора из закрытого состояния в открытое. Если коротко, то простым языком минимальное напряжение на управляющем электроде, которое открывает тиристор и электрический ток начинает спокойно течь через два оставшихся вывода — анод и катод тиристора. Это минимальное напряжение открытия тиристора.

2) U обр max — обратное напряжение , которое выдерживает тиристор, когда, грубо говоря, на катод подается плюс, а на анод — минус.

3) I ос ср средний ток , который может протекать через тиристор в прямом направлении без вреда для его здоровья.

Остальные параметры не столь критичны для начинающих радиолюбителей. Их можно найти в любом справочнике.

Как проверить тиристор КУ202Н

И, наконец, переходим к самому главному – проверке тиристора. Мы проверим самый популярный и известный советский тиристор — КУ202Н.


А вот и его плинтус

Для проверки тиристора нам понадобится лампочка, три провода и блок питания постоянного тока. На блоке питания выставить напряжение для включения лампочки. Привязываем и припаиваем проводки к каждому выводу тиристора.


Подаем «плюс» от блока питания на анод, а «минус» на катод через лампочку.


Теперь нам нужно подать напряжение относительно анода на Контрольный Электрод (УЭ). Для данного типа тиристоров U y напряжение срабатывания постоянного тока управления более 0,2 вольта. Берем полуторавольтовую батарейку и подаем напряжение на УП. Вуаля! Лампочка горит!


также можно использовать щупы мультиметра в режиме прозвонки, напряжение на щупах также более 0,2 Вольта


Снимаем аккумулятор или щупы, лампочка должна продолжать гореть.


Открыли тиристор подачей импульса напряжения на РЭ. Все элементарно и просто! Для того, чтобы тиристор снова закрылся, нам нужно либо разорвать цепь, то есть выключить лампочку, либо снять щупы, либо подать обратное напряжение на мгновение.

Как проверить тиристор с помощью мультиметра

Вы также можете проверить тиристор с помощью . Для этого собираем его по такой схеме:


Поскольку на щупах мультиметра в режиме прозвонки есть напряжение, подаем его на УП. Для этого замыкаем между собой анод и РЭ и сопротивление через анод-катод тиристора резко падает. На мультике мы видим падение напряжения 112 милливольт. Это значит, что он открылся.


После отпускания мультиметр снова показывает бесконечное сопротивление.


Почему закрылся тиристор? Ведь лампочка в предыдущем примере горела? Дело в том, что тиристор закрывается при ток удержания становится очень маленьким. В мультиметре ток через щупы очень мал, поэтому тиристор закрылся без напряжения РЭ.

Так же есть схема отличного прибора для проверки тиристоров, посмотреть ее можно в этой статье.

Так же советую посмотреть видео от ЧипДип о проверке тиристора и токе удержания:

Тиристоры — это особый вид полупроводников, относящийся к разряду диодов. Однако, в отличие от диода, тиристор снабжен третьим выводом, выполняющим роль управляющего электрода. По сути, это диод с тремя выводами. В связи с широким распространением этих приборов часто возникает вопрос, как проверить тиристор мультиметром. Для проверки нужно знать принцип работы этого устройства.

Принцип работы и параметры тиристора

Действие тиристора очень похоже на действие реле. Однако между ними есть существенная разница, так как он относится к электромеханическим изделиям, а тиристор чисто электрический. Поэтому основной принцип работы тиристора заключается в возможности регулировать большое напряжение малым напряжением.

В отличие от реле, здесь нет лязгающих контактов, и при нормальной работе в этом устройстве просто нечему перегорать. Теоретически такое устройство может работать сколь угодно долго.

Основным параметром тиристора является управляющее постоянное напряжение срабатывания. Он представляет собой минимальное постоянное значение напряжения, которое имеет управляющий электрод. С помощью этого напряжения тиристор переходит из одного состояния в другое, то есть закрывается и открывается. Управляющий электрод с минимальным напряжением производит открытие тиристора, после чего электричество начинает свободно течь через два других электрода — анод и катод.

Обратное напряжение – это значение, которое может выдержать тиристор, если к катоду приложено положительное, а к аноду – отрицательное. При эксплуатации также необходимо учитывать среднее значение тока, проходящего через устройство в прямом направлении, без ущерба для его нормального функционирования.

Методы проверки тиристоров

После изучения принципа работы и параметров прибора можно приступить к его проверке.

Один из этих тестов выполняется с лампочкой, тремя проводами и источником питания постоянного тока. В блоке питания необходимо установить напряжение, соответствующее напряжению, при котором загорается лампочка. К каждому электроду припаивается проволока. После этого плюс подается через блок питания на анод, а минус на катод. Затем от батарейки 1,5 В нужно подать напряжение на управляющий электрод. Если индикатор горит, значит, устройство работает нормально.

При решении вопроса, как проверить тиристор тестером, используется эталон. Контакты прибора, анод и контрольный электрод подключаются к щупам измерительного прибора. При включении наблюдается падение сопротивления, значит, тиристор открылся. После выключения на шкале мультиметра снова наблюдается бесконечное значение сопротивления.

Как проверить исправность тиристора

Тиристоры относятся к классу диодов. Но кроме анода и катода у тиристоров есть третий вывод — управляющий электрод.

Тиристор представляет собой разновидность электронного переключателя, состоящего из четырех слоев, который может находиться в двух состояниях:

  1. Высокая проводимость (открыт).
  2. Низкая проводимость (закрыт).

Тиристоры обладают большой мощностью, за счет чего коммутируют цепи при напряжении до 5 тысяч вольт и токе до 5 тысяч ампер. Такие переключатели способны проводить ток только в прямом направлении, а в состоянии малой проводимости способны выдерживать даже обратное напряжение.

Для приключений между штатами используется специальная технология, передающая сигналы. С помощью сигнала от объекта управления тиристор станет в положение высокой проводимости (открыто), а чтобы его выключить, нужно подключить заряженный конденсатор к ключу.

Существуют разные тиристоры, отличающиеся друг от друга характеристиками, управлением и т.д.

Наиболее известные типы данных устройств:

  • диод. Переключается в проводящий режим при повышении уровня тока.
  • Инвертор. Быстрее, чем аналогичные устройства, переходит в режим низкой проводимости.
  • Симметричный. Устройство аналогично 2 устройствам с встречными диодами.
  • Оптотиристор. Работает благодаря потоку света.
  • Запираемый.

Применение тиристоров

Применение тиристоров очень широкое, от автомобильных зарядных устройств до генераторов и трансформаторов.

Общее приложение разделено на четыре группы:

Цены на устройства разные, все зависит от марки производителя и технических характеристик. Отечественные производители делают отличные тиристоры по невысокой стоимости. Одни из самых распространенных отечественных тиристоров, это приборы серии КУ 202е, применяются в бытовой технике.

Вот некоторые характеристики этого тиристора:

  • Обратное напряжение в состоянии высокой проводимости, максимум 100 В.
  • Напряжение в положении низкой проводимости составляет 100 В.
  • Импульс в состоянии высокой проводимости 30 А.
  • Повторяющийся импульс в том же положении — 10 А.
  • Напряжение постоянного тока 7 В.
  • Обратный ток — 4 мА
  • Тип постоянного тока — 200 мА.
  • Среднее напряжение -1,5 В.
  • Время включения — 10 мс.
  • Выключить — 100 мкс.

Иногда возникают ситуации, при которых необходимо проверить тиристор на работоспособность. Существуют различные способы проверки, в этой статье будут рассмотрены основные из них.


Проверка методом лампочки и батарейки

Для этого метода достаточно иметь под рукой только лампочку, батарейку, 3 провода и припаять провода к электродам. Этот набор найдется в доме у каждого.

При проверке прибора методом батареи и лампочки необходимо оценить токовую нагрузку сотен мА, которую лампочка создает во внутренней цепи. Нагрузку следует прикладывать кратковременно. При использовании этого метода короткое замыкание возникает редко, но чтобы быть на сто процентов уверенным, что оно точно не произойдет, достаточно пропустить ток через все пары электродов тиристора в обоих направлениях.

Проверка лампочко-батарейным методом проводится по трем схемам:

  • В первой схеме на управляющий электрод не подается положительный потенциал, благодаря чему ток не проходит и лампочка не не загораться. Если индикатор горит, тиристор не работает должным образом.
  • Во второй схеме тиристор переводится в состояние высокой проводимости. Для этого необходимо подать положительный потенциал на управляющий электрод (ГЭ). В этом случае, если лампочка не горит, значит что-то не так с тиристором.
  • В третьей схеме с РЭ питание отключено, ток при этом проходит через анод и катод. Ток проходит через внутренний переход. Но в этом случае лампочка может не загореться не только из-за неисправности тиристора, но и из-за протекания по цепи тока меньшей величины, чем предельное значение удержания.

Так что исправность тиристора легко проверить в домашних условиях, не имея под рукой специального оборудования. Если цепь разомкнута через анод или катод, тиристор активирует состояние низкой проводимости.

При использовании этого метода короткое замыкание возникает редко, но чтобы быть на сто процентов уверенным, что оно точно не произойдет, достаточно пропустить ток через все пары электродов тиристора в обе стороны

Проверка мультиметром

Это самый простой вариант проверки. В этом методе анод и контакты РЭ подключаются к измерительному прибору (). Роль источника постоянного тока играют батарейки мультиметра. В качестве индикатора — стрелки или цифровые индикаторы.

Что нужно для проверки тиристора мультиметром:

  1. Подцепите черный щуп минус к катоду.
  2. Подцепите красный щуп плюс к аноду.
  3. Подсоедините один конец переключателя к красному разъему датчика.
  4. Настройка мультиметра для измерения сопротивления не превышающего 2 тыс. Ом.
  5. Быстрое включение и выключение переключателя.
  6. Если ток держится, значит с тиристором все в порядке. Для выключения достаточно отключить напряжение с одного из электродов (анод или катод).
  7. Если нет задержки проводимости , нужно поменять местами щупы и сделать все с самого начала.
  8. Если переворачивание щупов не помогло , то неисправен тиристор.

Для проверки тиристора без пайки необходимо отключить РЭ от цепи цепи. Далее нужно проделать все пункты, которые описаны выше.


Роль источника постоянного тока выполняют батарейки мультиметра, в качестве индикатора — стрелки или цифровые индикаторы

Другие варианты проверки

Также тиристор можно проверить тестером. Для этого вам понадобится тестер, батарейка на шесть-десять вольт и проводка.

Для проверки прибора тестером необходимо действовать по следующей схеме:


Еще тиристор можно проверить омметром. Этот способ аналогичен проверке мультиметром и тестером. Потребуется:

  • Подключите положительный омметр к аноду, а отрицательный к катоду. Омметр должен показать высокое сопротивление.
  • Замкните вывод анода и РЭ , сопротивление на датчике омметра должно резко упасть.

Вот в принципе и все инструкции по проверке. Если после этих действий РЭ отключается от анода, но связь между анодом и омметром не прерывается, то датчик прибора должен показать низкое сопротивление (это происходит, если анодный ток больше тока удержания) .

Есть еще один способ проверки тиристора с помощью омметров, для этого вам понадобится дополнительный омметр. Необходимо подключить положительный вывод одного омметра к аноду, сопротивление в этот момент должно показывать высокое. Далее следует, тоже положительный вывод, но другого омметра, быстро подключить и отключить от контрольного электрода (УЭ), в этот момент резко уменьшится сопротивление первого омметра.

  1. Перед проверкой тиристора следует внимательно ознакомиться с техническими характеристиками этого прибора. Эти знания помогут вам быстро и качественно проверить тиристор.
  2. Обычные, стандартные измерительные приборы (омметр, тестер, мультиметр) хорошо зарекомендовали себя для проверки тиристора, но современные приборы дадут информацию намного точнее. Кроме того, они намного проще в использовании.
  3. Во избежание неприятных ситуаций все цепи должны быть собраны точно.
  4. Работает с любыми диодными приборами , в том числе с тиристорами, необходимо соблюдать технику безопасности.

Тиристорная защита:

Тиристоры действуют на скорость увеличения прямого тока. Тиристоры имеют обратный ток восстановления. Если этот ток упадет до более низкого значения, может возникнуть перенапряжение. Для предотвращения перенапряжений используются схемы CFTP. Для защиты также используются варисторы, их подключают к местам, где есть вводы индуктивной нагрузки.

Как проверить тиристорный модуль. Как проверить тиристоры

Тиристоры используются во многих электронных устройствах, начиная от бытовой техники и заканчивая мощными электростанциями. Из-за особенностей этих полупроводниковых элементов проверить их на исправность одним лишь мультиметром сложно. В крайнем случае можно определить пробой перехода. Для полноценного тестирования необходимо будет собрать простую схему, ее описание будет дано в статье.

Начнем с подготовительного этапа, а именно с того, что нам нужно сделать перед проверкой.

Предварительная подготовка

Перед испытанием любой радиодетали, будь то тиристор, транзистор или диод, нам необходимо ознакомиться с ее спецификацией. Для этого находим маркировку на корпусе полупроводникового элемента.

Найдя маркировку, начинаем поиск спецификации (достаточно сделать соответствующий запрос в поисковике или на тематических форумах). Даташит на электронный компонент Содержит много полезной информации, начиная от технических характеристик и заканчивая расположением выводов и списком аналогов (что особенно полезно при поиске замены).


Определившись с типом и подвалом приступаем к первому этапу проверки, для этого нам понадобится только мультиметр. В большинстве случаев проверить элемент на пробой нельзя, выпаивая его из платы, поэтому на этом этапе паяльник не нужен.

Проверка на пробой

Начнем с предварительной проверки, которая будет заключаться в измерении сопротивления между выводами «К» и УП, затем «А» и «К». Алгоритм наших действий будет таким:



Рисунок 4. Измерение сопротивления анодно-катодного перехода

Как было сказано выше, такой способ проверки мультиметром не позволяет полностью проверить тиристор, нам нужно будет несколько усложнить.

Проверка вскрытия

Предварительное тестирование позволяет определить наличие пробоя, но не дает возможности проверить отсутствие внутреннего обрыва. Поэтому переводим мультиметр в «поперечный» режим и подключаем к нему тиристор, в соответствии с рисунком 5 (щуп черным проводом к выводу «К», красным — к «А»).


Рис. 5. Соединение для проверки открытия

При таком соединении появится бесконечно большое сопротивление. Теперь соедините на несколько мгновений «УП» с выводом «А», прибор покажет падение сопротивления, а после отключения УП показания снова вырастут до бесконечности. Это связано с тем, что тока, проходящего через щуп, недостаточно для удержания тиристора в открытом состоянии. Поэтому, чтобы убедиться в работоспособности полупроводникового элемента, необходимо собрать простую схему.

Самодельный щуп для тиристора

В интернете можно найти более простые схемы, где используется только лампочка и батарейка, но такой вариант не совсем удобен. На рис. 6 представлена ​​схема, позволяющая проверить работу устройства, кормление постоянным и чередующимся питанием.


Рисунок 6. Щуп для тиристоров

Обозначения:

  • Т1 — трансформатор, в нашем случае использован ТН2, но подойдет любой другой, если он имеет вторичную обмотку на 6,3 В.
  • L1 — обычная миниатюрная лампочка на 6,3 В и 0,3 А (например, МН6,3-0,3).
  • VD1 — выпрямительный диод любого типа с обратным напряжением более 10 вольт и током 300 мА и выше (например, Д226).
  • С1 — конденсатор емкостью 1000 мкФ и 16-значным напряжением
  • R1 — сопротивление номиналом 47 Ом.
  • ВД2 — Тестер тестер.
  • FU1 — предохранитель на 0,5 А, если в схеме используется мощный тестер для проверки тиристоров силового трансформатора, количество предохранителя необходимо увеличить (узнать потребляемый ток можно с помощью мультиметра).

После сборки пробника приступаем к проверке, она выполняется по следующему алгоритму:

  1. Подключаем к собранному прибору проверяемый полупроводниковый элемент (например, КУ202Н), в соответствии с рисунком 5 (к определить COF, контактную справочную информацию).
  2. Переведите переключатель S2 в режим проверки в режиме постоянного тока (положение «2»).
  3. Включите тумблер S1 Probe, индикатор L1 не должен загореться.
  4. Нажать S3, в результате через резистор R1 подается напряжение, которое переводит тиристор в открытое состояние, напряжение поступает на индикаторную лампочку, и она начинает светиться.
  5. Отпускаем S3, так как полупроводниковый элемент остается открытым, лампочка продолжает гореть.
  6. Изменяем положение переключателя, переводя его в положение «О», тем самым отключая питание от тиристора, в результате он закрывается и лампа гаснет.
  7. Теперь проверим элемент в режиме переменного напряжения, для этого переводим S2 в положение «1». Благодаря такой манипуляции мы берем питание напрямую со вторичной обмотки трансформатора (до выпрямительного диода). Индикаторная лампа не горит.
  8. Нажимаем S3, лампа начинает светиться наполовину своей мощности, это связано с тем, что при открытии тиристора через тиристор получается только одна полуволна переменного напряжения. Отпускаем S3 — световой индикатор гаснет.

Если тестовый элемент вел себя так, как описано, то можно констатировать, что он находится в рабочем состоянии. Соответственно, если индикатор горит постоянно, это свидетельствует о поломке, а при неприкосновении к S3 он не загорается, можно определить внутреннюю поломку (при условии, что лампа исправна).

Проверка без сбрасывания деталей с платы

В большинстве случаев проверить тиристор мультиметром на пробой можно прямо на плате, но для диагностики самодельным тестером полупроводник придется падать.

Тиристоры используются во многих электронных устройствах, начиная от бытовой техники и заканчивая мощными электростанциями. Из-за особенностей этих полупроводниковых элементов проверить их на исправность одним лишь мультиметром сложно. В крайнем случае можно определить пробой перехода. Для полноценного тестирования необходимо будет собрать простую схему, ее описание будет дано в статье.

Начнем с подготовительного этапа, а именно с того, что нам нужно сделать перед проверкой.

Предварительная подготовка

Перед испытанием любой радиодетали, будь то тиристор, транзистор или диод, нам необходимо ознакомиться с ее спецификацией. Для этого находим маркировку на корпусе полупроводникового элемента.

Найдя маркировку, начинаем поиск спецификации (достаточно сделать соответствующий запрос в поисковике или на тематических форумах). Даташите на электронную часть содержит много полезной информации, начиная от технических характеристик и заканчивая расположением выводов и списком аналогов (что особенно полезно при поиске замены).


Определившись с типом и подвалом приступаем к первому этапу проверки, для этого нам понадобится только мультиметр. В большинстве случаев проверить элемент на пробой нельзя, выпаивая его из платы, поэтому на данном этапе паяльник вам не понадобится.

Проверка на пробой

Начнем с предварительной проверки, которая будет заключаться в измерении сопротивления между выводами «К» и УП, затем «А» и «К». Алгоритм наших действий будет таким:



Рисунок 4. Измерение сопротивления анодно-катодного перехода

Как было сказано выше, такой способ проверки мультиметром не позволяет полноценно проверить тиристор, нам нужно будет несколько усложнить.

Проверка вскрытия

Предварительное тестирование позволяет определить наличие пробоя, но не дает возможности проверить отсутствие внутреннего обрыва. Поэтому переводим мультиметр в «поперечный» режим и подключаем к нему тиристор, в соответствии с рисунком 5 (щуп черным проводом к выводу «К», красным — к «А»).


Рис. 5. Соединение для проверки открытия

При таком соединении появится бесконечно большое сопротивление. Теперь соедините на несколько мгновений «УП» с выводом «А», прибор покажет падение сопротивления, а после отключения УП показания снова вырастут до бесконечности. Это связано с тем, что тока, проходящего через щуп, недостаточно для удержания тиристора в открытом состоянии. Поэтому, чтобы убедиться в работоспособности полупроводникового элемента, необходимо собрать простую схему.

Самодельный щуп для тиристора

В интернете можно найти более простые схемы, где используется только лампочка и батарейка, но этот вариант не совсем удобен. На рис. 6 представлена ​​схема, позволяющая проверить работу устройства, кормление постоянным и чередующимся питанием.


Рисунок 6. Щуп для тиристоров

Обозначения:

  • Т1 — трансформатор, в нашем случае использован ТН2, но подойдет любой другой, если он имеет вторичную обмотку на 6,3 В.
  • L1 — обычная миниатюрная лампочка на 6,3 В и 0,3 А (например, МН6,3-0,3).
  • VD1 — выпрямительный диод любого типа с обратным напряжением более 10 вольт и током 300 мА и выше (например, Д226).
  • С1 — конденсатор емкостью 1000 мкФ и 16-значным напряжением
  • R1 — сопротивление номиналом 47 Ом.
  • ВД2 — Тестер тестер.
  • FU1 — предохранитель на 0,5 А, если в схеме проверки тиристоров используется мощный силовой трансформатор, то номинал предохранителя необходимо увеличить (можно использовать потребляемый ток с помощью мультиметра).

После сборки пробника приступаем к проверке, она выполняется по следующему алгоритму:

  1. Подключаем к собранному прибору проверяемый полупроводниковый элемент (например, КУ202Н), в соответствии с рисунком 5 (к определить COF, контактную справочную информацию).
  2. Переводим переключатель S2 в тестовый режим постоянного тока (положение «2»).
  3. Включите тумблер S1 Probe, индикатор L1 не должен загореться.
  4. Нажать S3, в результате через резистор R1 подается напряжение, которое переводит тиристор в открытое состояние, напряжение поступает на индикаторную лампочку, и она начинает светиться.
  5. Отпускаем S3, так как полупроводниковый элемент остается открытым, лампочка продолжает гореть.
  6. Изменяем положение переключателя, переводя его в положение «О», тем самым отключая питание от тиристора, в результате он закрывается и лампа гаснет.
  7. Теперь проверим работу элемента в режиме напряжения, для этого переводим S2 в положение «1». Благодаря такой манипуляции мы берем питание напрямую со вторичной обмотки трансформатора (до выпрямительного диода). Индикаторная лампа не горит.
  8. Нажимаем S3, лампа начинает светиться наполовину своей мощности, это связано с тем, что при открытии тиристора через тиристор получается только одна полуволна переменного напряжения. Отпускаем S3 — световой индикатор гаснет.

Если тестовый элемент вел себя так, как описано, то можно констатировать, что он находится в рабочем состоянии. Соответственно, если индикатор горит постоянно, это свидетельствует о поломке, а при неприкосновении к S3 он не загорается, можно определить внутреннюю поломку (при условии, что лампа исправна).

Проверка без сбрасывания деталей с платы

В большинстве случаев проверить тиристор мультиметром на пробой можно прямо на плате, а вот для диагностики самодельным тестером полупроводник придется падать.

Прежде чем приступать к работе, узнайте, как работает тиристор. Предлагаем представление о сортах: Триак, Дистистор. Требуется правильно оценить результат теста. Ниже мы расскажем, как проверить тиристор мультиметром, даже приведем небольшую схему, помогающую выполнить в массовом порядке.

Разновидности тиристоров

Тиристор отличается от биполярного транзистора наличием большего количества p-N переходов:

  1. Типовой тиристор P-N переходов содержит три. Структуры с дырочной электронной проводимостью чередуются по типу зебры. Вы можете встретить понятие тиристора n-P-N-P. Контрольный электрод отсутствует или отсутствует. В последнем случае мы получаем диетор. Он работает на приложенном между катодом и анодом напряжении: при определенном пороге спад открывается, начинается спад, движение электронов обрывается. Что касается тиристоров с электродами, то управление осуществляется в любом из двух срединных P-N переходов — стороне коллектора или эмиттера. Коренное отличие изделий от транзистора в неизменном режиме после исчезновения управляющего импульса. Тиристор остается открытым до тех пор, пока ток не упадет ниже фиксированного уровня. Обычно упоминается ток удержания. Позволяет строить экономичные схемы. Объясняет популярность тиристоров.
  2. Симисторы отличаются количеством p-n переходов, становится больше хотя бы на один. Может пропустить ток в обоих направлениях.

Начать тестирование тиристорного мультиметра

Сначала побеспокойтесь о расположении электродов, чтобы определить:

  • катод;
  • анод;
  • контрольный электрод (основание).

Для открытия тиристорного ключа катод прибора снабжен минусом (черный щуп мультиметра), плюс (красный щуп мультиметра) присоединяется к аноду. Тестер установлен в режим омметра. Сопротивление открытого тиристора мало. Достаточно поставить ограничение в 2000 Ом. Самое время вспомнить: тиристор способен управлять (открывать) положительными или отрицательными импульсами. В первом случае перемычка с тонкого штыря замыкается на базовый анод, во втором — на катод. Тут и там надо тиристор открыть, в результате сопротивление станет меньше бесконечности.

Процесс тестирования сводится к пониманию, какое напряжение контролирует тиристор. Минус или плюс. Попробуйте и замочите (если нет маркировки). Одна попытка точно сработает, если тиристор исправен.

Далее процесс делится на проверку транзистора. При исчезновении управляющего сигнала тиристор останется открытым, если ток превысит порог удерживания. Ключ может закрыться. Если ток не достигает порога удержания.

  1. Текущий вычет регистрируется техническими характеристиками тиристора. Furge скачай из интернета полную документацию, будь в курсе вещей.
  2. Многое определяет мультиметр. Какое напряжение подается на щуп (традиционно 5 вольт), какую мощность обеспечит. Вы можете проверить, можете ли вы воспользоваться помощью конденсатора большой емкости. Нужно правильно подключить щуп к содержимому прибора в режиме измерения сопротивления, дождаться пока цифры на дисплее вырастут от нуля до бесконечности. Процесс зарядки конденсатора пройден. Теперь перейдем в режим измерения постоянного напряжения. Просмотрим величину разности потенциалов на ножках конденсатора (мультиметр служит в режиме измерения сопротивления). По вольт-амперным характеристикам тиристора легко определить, достаточны ли его значения для создания дедуктивного тока.

Дисторы будут проще. Попробуйте открыть ключ. От этого зависит, преодолеет ли мощность мультиметра барьер. Для гарантированной проверки тиристора лучше собрать отдельную схему. Нравится представленный узор. Схема образована следующими элементами:


Почему я выбрал +5 вольт. Напряжение легко найти на телефонном адаптере (зарядном устройстве). Учтите: Там надпись типа 5V-/420 MA. Значения выходного напряжения, тока (сразу смотрим, хватит ли тиристора). Каждому эксперту в курсе: +5 вольт можно взять на шине USB. Порт сейчас поставляется (в другом формате) практически на любой гаджет, компьютер. С нутритивным питанием проблемы. На всякий случай рассмотрим момент подробнее.

Проверка тиристоров на разъеме мультиметра для транзисторов

Многих интересует, можно ли тиристор назвать мультиметром с помощью штатного гнезда проверки транзисторов передней панели обозначенного PNP/NPN. Ответ положительный. Просто нужно правильно подать напряжение. Усиление, выдаваемое на дисплей, заведомо будет неправильным. Поэтому вы избегаете заполнения цифрами. Давайте посмотрим, как насчет этого. Если тиристор открывается при положительном потенциале, необходимо подключиться к PIN B (BASE) полугодия NPN. Анод прилипает к контакту С (коллектор), катод — к Е (эмиттер). Проверить мощный тиристор мультиметром вряд ли получится, для микроэлектроники сгодится.

Где взять питание на тестер

Положение электродов мультиметра

Телефонный адаптер дает ток 100 — 500 мА. Часто немного (если нужно проверить тиристор мультиметра CU202N, ток отпирания 100 мА). Где взять больше? Посмотрим на шину USB: третья версия даст 5 А. Чрезвычайно большой для микроэлектроники ток, бросят сомнения силовые характеристики интерфейса. Пикап Давайте посмотрим на сеть. Приводим чертеж с указанием расположения типовых портов USB. Показаны два типа интерфейсов:

  1. Первый тип USB А характерен для компьютеров. Максимум общего. Найдите на переходниках (зарядных) портативные плееры, iPad. Можно использовать в качестве источников схемы проверки тиристоров.
  2. Второй тип Б характерен больше, чем конец. Подключайте периферийные устройства, такие как принтеры, другое офисное оборудование. Трудно найти в качестве исходного источника питания, игнорируя факт недоступности, авторы проверяли макет.

Если USB-кабель перерезать — уверенно, многие бросаются копошить старую технику, забивать хвосты мыши — внутри провод питания +5 вольт традиционно красный, оранжевый. Информация поможет правильно вызвать схему, получить необходимое напряжение. Присутствует на выключенном системном блоке (подключен к розетке). Именно поэтому огни мыши продолжают гореть. Во время теста компьютер достаточно войдет в режим гибернации. Кстати, в Windows 10 его напрямую нет (полазить по настройкам, найдете в управлении питанием).

Расположение USB-порта

Завербовав с помощью схемы, проверьте тиристор, не упав. Рабочая точка указывается относительно земли порта, поэтому внешние устройства будут играть небольшую роль. Традиционно заземление персонального компьютера привязывается к корпусу в месте выхода провода входного фильтра гармоник. Цепь +5 вольт, земля развязана с шиной. Достаточно проверенная схема отключения от питания. Для проверки тиристора потребуется напасть на ус на каждый вывод. Чтобы подать питание, управляющий сигнал.

Многие, выбирали на стуле, не понимая одного: тут рассказываем как прозвонить тиристорный мультиметр, причем тут светодиод плюс все навороты? Расположение светодиода можно еще лучше — включаем проверенный тестер, регистрируем ток. Можно использовать небольшое напряжение питания, что в то же время всегда более безопасно. Что же касается персонального компьютера, то здесь предусмотрены широкие возможности тестирования любых элементов, в том числе и тиристоров. Блок питания Systemster дает набор напряжений:

  1. +5, в комплекте идут кулеры, многие другие системы. Собственно стандартное напряжение питания. Красные горячие провода.
  2. Напряжение +12 вольт используется для питания многих потребителей. Провод желтого цвета (не путать с оранжевым).
  3. — 12 вольт осталось для обеспечения совместимости с РС. Старый добрый COM-порт, через который сегодня программируются адаптеры промышленных систем. Некоторые источники бесперебойного питания. Провод обычно синий.
  4. Оранжевый провод обычно имеет напряжение +3,3 В.

Смотрите, ассортимент отличный, главное — актуальный. Мощность блока питания компьютеров варьируется в районе 1 кВт. Откроет любой тиристор! Пора заканчивать. Надеемся, теперь читатели знают, как осуществляется прозвонка тиристоров мультиметром. Иногда приходится повозиться. Упомянутый выше тиристор CU202H имеет структуру PNPN без маркировки. После исчезновения управляющего напряжения ключ не закрывается. Чтобы погас светодиод, нужно отключить питание. Отображаемое напряжение положительное. Подходит по схеме. Единственный удерживающий ток составляет 300 мА. Тот случай, когда не всякая телефонная зарядка подходит для того, чтобы тратить опыт.

Тиристоры теперь используются во многих бытовых приборах. Схем с их участием существует множество.

Самоделки, собирая зарядное устройство или регулятор обычной лампочки, должны быть уверены: тиристор Т253 или любой другой исправен. Для этого эти полупроводники следует проверить.

Особенности работы

Этот тип полупроводников представляет собой диод, имеющий третий вывод, управляющий электродом, не является обязательным. Их часто называют тринистраками. Через этот электрод они управляются пропусканием электрического тока.

Ток пропускают в одном направлении, и отмечают его кольцевой полоской, которую наносят на катод.

Проверяется работоспособность любого тиристора, передающего нагрузку. Можно использовать для этого небольшую лампочку от обычного фонарика. Его нить будет светиться от малейшего тока.

Если через тиристор проходит ток, то есть он исправен, лампочка загорается, если нет, то остается темной.

Эта операция выполняется следующим образом:

  • переключатель приборов выполнен на проверке диодов;
  • проверяют полупроводниковые переходы катод-управляющий электрод, а также катод-анод. Имейте в виду — сопротивление первого должно быть в пределах от 50 до 500 Ом;
  • обратите внимание, что в каждом отдельном случае значение в измерениях должно быть одинаковым хотя бы примерно. Следует иметь в виду, что чем он выше, тем более чувствителен полупроводник.

Однако даже положительный результат такой проверки ничего не значит. Если тиристор ранее использовался в какой-то схеме, то переход между анодом и катодом может перегореть. Его значение в обоих измерениях очень велико, но измерить его мультиметром невозможно.

Тиристор лучше проверить с источниками питания. Например, это можно сделать благодаря схеме переменного тока. Делаем простенькую тестовую плату с лампочкой, проводами и обычной кнопкой включения-выключения.

От трансформатора включаем ток в 12 В. Смотрим: Если при нажатии на кнопку включения лампочка горит на полную, значит все в порядке. Такой слабый свет легко объяснить тем, что через тиристор пропускают переменное напряжение.

В принципе проверка срока годности полупроводников не такое сложное занятие, для которого не требуются профессионалы. Впрочем, и специальные устройства, как оказалось, тоже.

Как проверить исправность тиристора и симистора:

Здравствуйте дорогие читатели. Часто в своих изделиях радиолюбители используют тиристоры И часто возникает необходимость проверки на работоспособность. Вообще проверке должен подвергаться любой элемент схемы при ее сборке. Ведь из-за одной «паршивой овцы» море может пройти по всем узлам и блокам устройства.

Схема включения тиристора для его проверки показана на рисунках. Рисунки с первого по четвертый подписаны — надеюсь тут все понятно. Рис.5 и Рис.6 — проверка переходного сопротивления контрольного электрода — катода в обоих направлениях. В. Ку202. , например, это сто Ом, а Т-160. — Десятки Ом в обоих направлениях. Если собрать схему, показанную на рис. 7, и подключить ее к источнику постоянного тока с напряжением, равным рабочему напряжению лампочки (нагрузки), то лампочка не должна гореть. При кратковременном замыкании контактов S5 лампа должна загораться и гореть постоянно при условии, что протекающий через нее ток больше тока удержания конкретного тиристора. Вот выдержка из справочника по тиристорам Т-160.

Тристоры Т-160 Параметры


Ток вычитания тиристора Т-160 не более 0,25 ампер. Если ток, протекающий через нагрузку (лампочку), будет меньше тока удержания, то лампочка погаснет (тиристор закроется) сразу после размыкания контактов S5. Если вместо постоянного напряжения подать переменное — рис.8, то при замыкании контактов S6 тиристор Т8 должен открыться, а лампочка загореться в половину накала, так как открытый тиристор будет пропускать только один переменный ток полуволна. При размыкании контактов S6 лампочка должна погаснуть. Если тиристор ведет себя так, как я сказал, тиристор работает. Успехов всем. До свидания. К.В.Ю.

В чем разница между диодом и SCR (тиристором)?

Диод и тиристор — полупроводниковые переключатели, управляющие потоком тока. это однонаправленные переключатели, используемые в источниках питания и других электронных схемах для управления и защиты чувствительного оборудования. Диод и тиристор имеют некоторые сходства, например, они оба используются для выпрямления, а тиристор можно назвать управляемым диодом. Но они сильно отличаются друг от друга по своей структуре, работе, рейтингу и приложениям.

Похожие сообщения:

  • Разница между диодом и транзистором
  • В чем разница между транзистором и тиристором (SCR)?

Прежде чем перейти к списку различий между диодом и тиристором, давайте сначала обсудим их основы.

Содержание

Диод

Диод представляет собой электронный переключатель, пропускающий ток только в одном направлении. Это неуправляемый однонаправленный переключатель, в основном используемый для выпрямления переменного тока в постоянный. Он имеет два полупроводниковых слоя и 2 вывода, называемых анодом и катодом. Он пропускает ток от анода к катоду и блокирует ток от катода к аноду.

Диод изготовлен из комбинации двух слоев полупроводникового материала: материала P-типа и N-типа. Терминал, подключенный к P-области, называется анодом, а терминал, подключенный к N-области, называется катодом. Граница между P-областью и N-областью называется PN-соединением. Следовательно, диод имеет 1 PN-переход.

Диод проводит ток при прямом смещении и блокирует ток при обратном смещении. В условиях прямого смещения P-область (анод) подключена к более высокому потенциалу (напряжению), чем N-область (катод). В условиях обратного смещения катод подключен к более высокому напряжению, чем анод.

В P-области основными носителями являются дырки, а в N-области основными носителями являются электроны. Между PN-переходом имеется обедненная область, которая не пропускает ток. Дырки — это положительные заряды или отсутствие отрицательного заряда, а электроны — отрицательные заряды. Мы знаем, что одноименные заряды отталкиваются, а разноименные притягиваются. Диод работает по тому же принципу.

При прямом смещении область P подключается к +, а область N подключается к клемме – аккумулятора. Батарея выталкивает основной носитель заряда, что вызывает притяжение между двумя областями. Это притяжение уменьшает ширину обедненной области, тем самым создавая путь для пересечения перехода носителями заряда.

В условиях обратного смещения полярность батареи меняется на противоположную. Потенциал батареи вытягивает основной носитель заряда из соответствующего региона. Это заставляет области раздвигаться, увеличивая ширину обедненной области. Носители заряда не могут пройти через обедненную область. Следовательно, диод не будет проводить при обратном смещении.

Существует множество типов диодов, каждый из которых используется для различных целей. Некоторые из этих диодов: светодиодный «светоизлучающий диод», стабилитрон, лавинный диод, фотодиод, лазерный диод, варактор, туннельный диод, базовый PIN-диод и т. д.

Похожие сообщения:

  • Разница между DIAC и TRIAC
  • Разница между транзисторами NPN и PNP

SCR (тиристор)

SCR или кремниевый управляемый выпрямитель относится к семейству тиристоров. Он обычно известен как тиристор. Это однонаправленный переключатель с полупроводниковым управлением, который имеет 3 клеммы и состоит из 4 слоев. Он преобразует переменный ток в постоянный с управляемым переключением, как следует из его названия.

Имеет 3 контакта: анод (A), катод (C) и затвор (G). Анод и катод являются основными клеммами, используемыми для проведения тока, в то время как клемма затвора является управляющей клеммой, используемой для запуска или запуска SCR.

Это четырехслойное устройство, состоящее из чередующихся слоев полупроводникового материала P-типа и N-типа, образующих структуру PNPN. Следовательно, он имеет 3 PN-перехода. Клемма анода соединена с внешней P-областью, а катод — с внешней N-областью. В то время как Врата связаны со средней P-областью.

На приведенном ниже рисунке показана структура и условное изображение тиристора.

SCR работает в трех режимах: режим прямой блокировки, режим прямой проводимости и режим обратной блокировки. В режиме прямой блокировки тиристор подключается с прямым смещением без запускающего импульса на затворе. В этом режиме SCR не проводит.

В режиме обратной блокировки тиристор подключается в обратном смещении. В этом режиме тиристор не проводит, даже если есть управляющий сигнал.

В режиме прямой проводимости тиристор подключается с прямым смещением и запускается подачей запускающего импульса на его клемму затвора. Прямая проводимость также возникает, если напряжение превышает напряжение пробоя, но это разрушительный метод, который может повредить устройство.

Когда тиристор подключен с прямым смещением, т. е. потенциал анода выше, чем потенциал катода, два перехода на конце становятся смещенными в прямом направлении, а средний переход смещается в обратном направлении, как показано на рис. (b). Переход с обратным смещением не пропускает ток. приложение положительного импульса напряжения к затвору переводит переход в прямое смещение, создавая путь для тока, протекающего от анода к катоду.

Когда SCR находится в режиме прямой проводимости, удаление стробирующего импульса не выключит его. Но напряжение между анодом и катодом должно быть снижено, чтобы ток упал ниже предела «удерживающего тока». Тем самым SCR прерывает текущий поток и переходит в режим блокировки.

Тиристор является запирающим устройством, что означает, что когда он включается, он остается включенным независимо от того, есть ли управляющий сигнал или нет. Для начала проводимости требуется только мгновенный импульс. Пересечение нуля необходимо, чтобы нарушить его состояние проводимости.

Поскольку тиристор не останавливает проводимость при снятии управляющего сигнала, требуется дополнительная схема для отключения тиристора по команде.

SCR в основном используется для управляемого выпрямления и для управления мощностью, подаваемой на любую нагрузку, такую ​​как диммирование ламп, регуляторы и управление двигателем.

SCR используется для управления и контроля большой мощности, поэтому они оцениваются в киловаттах. и они более громоздкие по сравнению с диодом.

Похожие сообщения:

  • Тиристорный и кремниевый выпрямитель (SCR) – применение тиристоров
  • Биполярный переходной транзистор (BJT) | Строительство, работа, типы и области применения

Основные различия между диодом и тиристором (тиристором)

В следующей сравнительной таблице показаны основные различия между диодом и тиристором (тиристором).

Диод SCR (тиристор)
Неуправляемый полупроводниковый переключатель, преобразующий переменный ток в постоянный. Это управляемый полупроводниковый переключатель, который преобразует переменный ток в постоянный.
Имеет две клеммы Анод и Катод. Имеет три вывода: анод, катод и затвор.
Имеет 2 полупроводниковых слоя P и N. Он имеет 4 чередующихся полупроводниковых слоя, из которых два слоя P и два слоя N.
Его структура PN. Его структура в PNPN.
Имеет 1 PN-соединение. Имеет 3 PN-разъема.
Начинает проводить ток, когда напряжение превышает 0,4 В для германиевого и 0,7 В для кремниевого диода. Запускает проводимость при подаче стробирующего импульса.
Имеет низкое рабочее напряжение. Имеет высокое рабочее напряжение.
Выходная мощность не регулируется. Выходную мощность можно регулировать, изменяя угол открытия.
Сравнительно низкая мощность. Имеет очень высокую мощность.
Имеет низкие потери мощности. Имеет более высокие потери мощности.
Не может блокировать ток при прямом смещении. Может блокировать ток при прямом смещении.
Меньше по размеру. Он больше по размеру.
Это дешевле, чем SCR. Это дорого.
Диод используется для различных применений, включая ограничение, ограничение, выпрямление, защиту цепи, источник света, датчик и т. д. SCR используется для контролируемого выпрямления, управления питанием в высоковольтных и силовых приложениях.

Похожие сообщения:

  • Разница между микропроцессором и микроконтроллером
  • Разница между микропроцессорами 8085 и 8086 — сравнение

Свойства и характеристики диода и SCR (тиристора)

Следующие различные свойства отличают диод и SCR «тиристор», имеющие разные характеристики и области применения.

Структура

  • Диод изготовлен из двух слоев полупроводникового материала P- и N-типа, образуя структуру PN.
  • SCR состоит из 4 чередующихся полупроводниковых слоев, образующих структуру PNPN.

Клеммы

  • Диод имеет две клеммы: Анод и Катод.
  • SCR имеет три контакта: анод, катод и затвор.

PN-переход

  • Диод имеет только один PN-переход.
  • SCR имеет три соединения PN.

Эксплуатация

  • Диод начинает проводить ток только в одном направлении, когда напряжение превышает 0,4 или 0,7 В для германия или кремния соответственно.
  • SCR запускает проводимость при прямом смещении только при подаче положительного импульса затвора.

Прямое блокирование

  • Диод не может блокировать ток при прямом смещении.
  • SCR может блокировать протекание тока при прямом смещении, если стробирующий сигнал не предоставляется. Этот режим известен как режим прямой блокировки.

Похожие сообщения:

  • Разница между процессором и графическим процессором — сравнение
  • Разница между аналоговой и цифровой схемой — цифровая и аналоговая

Выпрямление

Выпрямление – это преобразование переменного тока переменного тока в постоянный постоянный ток.

  • Диод может выполнять только неконтролируемое выпрямление.
  • SCR может выполнять управляемое выпрямление, когда можно контролировать мощность нагрузки.

Падение напряжения

  • Падение напряжения на германиевом или кремниевом диоде составляет 0,4 или 0,7 В соответственно.
  • Падение напряжения на проводящем SCR выше, чем на диоде, примерно на 1,5 вольта.

Потери мощности

  • Потери мощности внутри диода очень малы.
  • SCR имеет более высокие потери мощности.

Номинальное напряжение

  • Диод используется для приложений со сравнительно низким напряжением, поскольку он имеет только один переход.
  • SCR может работать с очень высокими напряжениями.

Управление мощностью

  • Диод не обладает лучшими характеристиками мощности, хотя силовые диоды используются для приложений с высокой мощностью.
  • SCR специально разработан для работы с очень мощными приложениями.

Применение

  • Диод используется для ограничения и ограничения сигнала, умножителей, защиты цепей, выпрямителей, устройств защиты от перенапряжения, датчиков и т. д.
  • SCR в основном используется для управляемого выпрямления для управления мощностью, подаваемой на нагрузку.

Related Posts:

  • Разница между электронным током и обычным током
  • Разница между ОЗУ и ПЗУ — Сравнение
  • Разница между синхронной и асинхронной передачей
  • Разница между инвертором и ИБП — источник бесперебойного питания
  • Разница между онлайн-ИБП и автономным ИБП — какой из них лучше?
  • Символы диодов – электронные и электрические символы
  • Транзистор, MOSFET и IGFET Обозначения
  • Как проверить транзистор мультиметром (DMM+AVO) — NPN и PNP — 4 способа
  • Как проверить диод с помощью цифрового и аналогового мультиметра — 4 способа.

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

Фелер 404

Фелер 404 изображение/svg+xml

Auswahl von Land und Sprache beeinflusst Deine Geschäftsbedingungen, Produktpreise und Sonderangebote

Sprache

Верунг

Preise

нетто

брутто

нетто

брутто

Nutze diesuchmaschine, um Themen zu finden, die Dich interessieren:

Каталог Ви кауфт человек Хильфе

или zurück zu: Дом

Abonnieren Sie jetzt

В том же информационном бюллетене вы найдете самые интересные и интересные сведения о новых продуктах, продуктах и ​​услугах на веб-сайте TME.
Hier können Sie sich auch von der Liste abmelden.

* Pflichtfeld

AnmeldenAuf Mitteilungsblatt verzichten

Ich habe mich mit der Ordnung des TME-Bulletins bekannt gemacht und erteile meine Zustimmung, damit das elektronische Informationsbulletin des TME-Dienstes meine E-Mail-Adresse geschickt wird. Ordnung des TME-Bulletins

*

1. Transfer Multisort Elektronik sp. о.о. mit Sitz в Лодзи, Адрес: ул. Ustronna 41, 93-350 Łódź teilt hiermit mit, dass sie der Administrator Ihrer personenbezogenen Daten sein wird.
2. Ein Datenschutzbeauftragter wird beim Administrator der personenbezogenen Daten ernannt und kann per E-Mail unter [email protected] kontaktiert werden.
3. Ihre Daten werden verarbeitet auf Grundlage von Art. 6 Абс. 1 лит. a) der Verordnung des Europäischen Parlaments und des Rates (EU) 2016/679vom 27. April 2016 zum Schutz natürlicher Personen bei der Verarbeitung personenbezogener Daten und zum freien Datenverkehr und zum Aufhebung der Richtlinie 95/46/EG (nachstehend «DSGVO» genannt), um an die angegebene E-Mail-Addresse den elektronischen Newsletter von TME цу сенден.
4. Die Angabe der Daten ist freiwillig, jedoch für den Versand des Newsletters erforderlich.
5. Ihre personenbezogenen Daten werden gespeichert, bis Ihre Einwilligung für die Verarbeitung Ihre personenbezogenen Daten widerufen.
6. Sie haben das Recht auf Zugang, Berichtigung, Löschung oder Einschränkung der Verarbeitung Ihrer Daten;
Soweit Ihre personenbezogenen Daten aufgrund einer Einwilligung verarbeitet werden, haben Sie das Recht, die Einwilligung zu widerufen. Der Widerruf der Einwilligung berührt nicht die Rechtmäßigkeit der Verarbeitung auf der Grundlage der Einwilligung vor dem Widerruf.
7. Soweit Ihre Daten zum Zwecke des Vertragsabschlusses und der Vertragsabwicklung oder aufgrund Ihrer Einwilligung verarbeitet werden, haben Sie auch das Recht, Ihre personenbezogenen Daten zu übertragen, d. час von der verantwortlichen Stelle in structurierter, allgemein üblicher und maschinenlesbarer Form zu erhalten. Sie können diese Daten einen anderen Datenadministrator übersenden.
8. Sie haben auch das Recht, eine Beschwerde bei der für Datenschutz zuständigen Aufsichtsbehörde einzureichen.

больше Венигер

TME-Newsletter abonnieren

Ангбот — Рабат — Нойхайтен. Sei auf dem Laufenden mit dem Angebot von TME

AGB zum Информационный бюллетень Auf Mitteilungsblatt verzichten

Daten werden verarbeitet

Die Operation wurde erfolgreich durchgeführt.

Ein unerwarteter Fehler ist aufgetreten. Bitte versuche noch einmal.

Логин

Пароль

Логин и пароль заранее.

Die Angabe im Feld ist zu kurz. Мин. Отметьте значение %minLength%.

Пароль недействителен?

Dein Browser wird nicht mehr unterstützt, bitte lade eine neue Version herunter

Хром Скачать фон Датей

Fire Fox Скачать фон Датей

Опера Скачать фон Датей

Интернет-проводник Скачать фон Датей

Выберите почтовый ящик

Diese Webseite nutzt Cookie-Dateien.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
