Маркировка стабилитронов: детальное описание
24.06.201624.06.2016 мастерИмея дома радиоэлектронную лабораторию, можно своими руками сделать самые различные приспособления для электрооборудования или сами приборы, что позволит значительно сэкономить на покупке техники. Важным элементом многих электрических схем приборов является стабилитрон.
Такой элемент (smd, смд) является необходимой частью многих электросхем. Благодаря обширной области применения, стабилитрон имеет различную маркировку. Маркировка, нанесенная на корпус такого диода, дает подробную, но зашифрованную, информацию о данном элементе. Наша сегодняшняя статья поможет вам разобраться в том, какая цветовая маркировка встречается на корпусе (стеклянном и нет) импортных стабилитронов.
Что представляет собой данный элемент электрических схем
Прежде чем приступить к рассмотрению вопроса о том, какая цветовая маркировка таких элементов существует, нужно разобраться, что это вообще такое.
Вольт-амперная характеристика стабилитрона
Стабилитрон представляет собой полупроводниковый диод, который предназначается для стабилизации в электросхеме постоянного напряжения на нагрузке.
Наиболее часто такой диод используется для стабилизации напряжения в различных источниках питания. Данный диод (smd) имеет участок с обратной веткой вольт-амперной характеристики, которая наблюдается в области электрического пробоя.
Имея такую область, стабилитрон в ситуации изменения параметра тока, протекающего через диод от IСТ.МИН до IСТ.МАКС практически не наблюдается изменений показателя напряжения. Данный эффект применяется для стабилизации напряжения. В ситуации, когда к смд подключена параллельно нагрузка RH, тогда напряжение диода будет оставаться постоянным, причем в указанных пределах изменения тока, текущего через стабилитрон.
Обратите внимание! Стабилитрон (smd) способен стабилизировать напряжение выше 3,3 В.
Кроме смд существуют еще и стабистроны, которые включаются при прямом включении. Они применяются в ситуации, когда есть необходимость стабилизировать напряжение в определенном диапазоне. Обычный диод можно использовать тогда, когда нужно стабилизировать напряжение в диапазоне от 0,3 до 0,5 В.
Область их прямого смещения наблюдается при падении напряжения до 0,7 – 2v. При этом оно практически не зависит от силы тока. Стабисторы в своей работе применяют прямую ветвь вольт-амперной характеристики. Их также следует включать при прямом подключении. Хотя это будет не самое лучшее решение, поскольку стабилитрон в такой ситуации будет все же более эффективен. Стабисторы, как и smd, производятся зачастую из кремния. Стабилитроны маркируют по их основным характеристикам. Эта маркировка имеет следующий вид:
- UСТ. Эта маркировка означает номинальное напряжение для стабилизации;
- ΔUСТ. Означает отклонение показателя напряжения номинального напряжения стабилизации;
- IСТ. Обозначает ток, который протекает через диод при номинальном напряжении стабилизации;
- IСТ.МИН — минимальное значение тока, которые течет через стабилитрон. При этом значении такой smd диод будет иметь напряжение в диапазоне UСТ ± ΔUСТ;
- IСТ.МАКС. Означает максимально допустимую величину тока, которая может течь через стабилитрон.
Такая маркировка важна при выборе элемента под определенную электросхему.
Мощность рассеивания стабилитрона
Мощность рассеивания стабилитрона Pст характеризует его способность не перегреваться выше определенной температуры на протяжении длительного времени. Чем выше значение Pст, тем больше тепла способен рассеять полупроводниковый прибор. Мощность рассеивания рассчитывается для самых неблагоприятных условий работы прибора, поэтому в ниже приведенную формулу подставляют максимально возможное в работе Uвх и наименьшие значения Rб и Iн:
Существует ряд стандартных номиналом по данному параметру: 0,3 Вт, 0,5 Вт, 1,3 Вт, 5 Вт и т.п. Чем больше Pст, тем больше габариты полупроводникового прибора.
Обозначения работы элемента электросхемы
Схематическое обозначение стабилитрона
Поскольку стабилитрон представляет собой специальный диод, то его обозначение не отличается от них.
Схематически smd обозначается следующим образом:
Стабилитрон, как и диод, имеет в своем составе катодную и анодную часть. Из-за этого имеется прямое и обратное включение данного элемента.
Включение стабилитрона
На первый взгляд, включение такой диод имеет неправильное, ведь он должен подключаться «наоборот». В ситуации подачи на смд обратного напряжения наблюдается явление «пробоя». В результате чего напряжение между его выводами остается неизменным. Поэтому он должен быть последовательно подключен к резистору с целью ограничения проходящего через него тока, что будет обеспечивать падение «лишнего» напряжения от выпрямителя.
Обратите внимание! Каждый диод, предназначенный для стабилизации напряжения, обладает своим напряжением «пробоя» (стабилизации), а также имеет свой рабочий ток.
Из-за того, что каждый стабилитрон обладает такими характеристиками, для него можно рассчитать номинал резистора, который будет подключаться с ним последовательно.
У импортных стабилитронов их напряжение стабилизации представлено в виде маркировки, нанесенной на корпусе (стеклянном или нет). Обозначение такого диода smd всегда начинается с BZY… или BZX…, а их напряжение пробоя (стабилизации) имеет маркировку V. Например, обозначение 3V9 расшифровывается как 3.9 вольта.
Обратите внимание! Минимальное напряжение для стабилизации у таких элементов составляет 2 В.
Встречное, параллельное, последовательное соединение стабилитронов
Для повышения напряжения стабилизации можно последовательно соединять два и более стабилитрона. Например на нагрузке нужно получить 17 В, тогда, в случае отсутствия нужного номинала, применяют опорные диоды на 5,1 В и на 12 В.
Параллельное соединение применяется с целью повышения тока и мощности.
Также стабилитроны находят применение для стабилизации переменного напряжения. В этом случае они соединяются последовательно и встречно.
В один полупериод переменного напряжения работает один стабилитрон, а второй работает как обычный диод.
Во второй полупериод полупроводниковые элементы выполняют противоположные функции. Однако в таком случае форма выходного напряжения будет отличается от входного и выглядит как трапеция. За счет того, что опорный диод будет отсекать напряжение, превышающее уровень стабилизации, верхушки синусоиды будут срезаться.
Принцип функционирования стабилизационных диодов
Несмотря на то, что смд похож на диод, он по сути является иным элементом электросхемы. Конечно, он может выполнять функцию выпрямителя, но обычно используется для стабилизации напряжения. Данный элемент способен поддерживать в цепи постоянного тока постоянное напряжение. Этот его принцип работы применяется в питании различного радиотехнического оборудования.
Стабилитрон и диод
Внешне смд очень похож на стандартный полупроводник. Схожесть сохраняется и в конструкционных особенностях. Но при обозначении такого радиотехнического элемента, в отличие от диода, на схеме ставится буква Г. Если не вникать в математические расчеты и физические явления, то принцип функционирования smd будет достаточно понятным.
Обратите внимание! При включении такого smd диода нужно соблюдать обратную полярность. Это означает, что подключение проводится анодом к минусу.
Проходя через этот элемент, небольшое напряжение цепи провоцирует сильный ток. При увеличении обратного напряжения ток так же растет, только в этом случае его рост будет наблюдаться слабо. Доходя до отметки, она может быть любой. Все зависит от типа устройства. При достижении отметки происходит «пробой». После случившегося «пробоя» через smd начинает течь обратный ток большого значения. Именно в этот момент и начинается работа данного элемента до времени превышения его допустимого предела.
Основные характеристики
При проектировании блоков питания, следует уметь правильно произвести расчет и подобрать по значениям необходимый элемент. Неправильно подобранный стабилитрон сразу выйдет из строя или не будет поддерживать напряжение на необходимом уровне.
Основными характеристиками являются:
- напряжение Ucт. стабилизации;
- номинальный ток стабилизации Iст., протекающий через стабилитрон;
- допустимая мощность рассеивания;
- температурный коэффициент стабилизации;
- динамическое сопротивление.
стабилизации;Эти характеристики определены заводом-изготовителем и указываются в справочной литературе.
Как отличить стабилизационный диод от обычного полупроводника
Очень часто люди задаются вопросом, как можно отличить стабилитрон от стандартного полупроводника, ведь, как мы выяснили раньше, оба этих элемента имеют практически идентичное обозначение на электросхеме и могут выполнять схожие функции. Самым простым способом отличить стабилизационный полупроводник от обычного является использование схемы приставки к мультиметру. С его помощью можно не только отличить оба элемента друг от друга, но и выявить напряжение стабилизации, которое характерно для данного смд (если оно, конечно, не превышает 35В). Схема приставки мультиметра является DC-DC преобразователем, в которой между входом и выходом имеется гальваническая развязка.
Эта схема имеет следующий вид:
Схема приставки мультиметра
В ней генератор с широтно-импульсной модуляцией выполняется на специальной микросхеме МС34063, а для создания гальванической развязки между измерительной частью схемы и источником питания контрольное напряжение следует снимать с первичной обмотки трансформатора. Для этой цели имеется выпрямитель на VD2. При этом величина для выходного напряжения или тока стабилизации устанавливается путем подбора резистора R3. На конденсаторе С4 происходит выделение напряжения примерно в 40В. При этом проверяемый смд VDX и стабилизатор для тока А2 будут формировать параметрический стабилизатор. Мультиметр, который подключили к выводам Х1 и Х2, будет измерять на данном стабилитроне напряжение. При подключении катода к «-«, а анода к «+» диода, а также к несимметричному смд мультиметра, последний покажет незначительное напряжение. Если подключать в обратной полярности (как на схеме), то в ситуации с обычным полупроводником прибор будет регистрировать напряжение около 40В.
Обратите внимание! Для симметричного смд напряжение пробоя будет появляться при наличии любой полярности подключения.
Здесь трансформатор Т1 будет намотан на торообразном ферритовом сердечнике с внешним диаметром в 23 мм. Такая обмотка 1 будет содержать 20 витков, а вторая обмотка — 35 витков провода ПЭВ 0,43. При этом важно при намотке укладывать виток к витку. Следует помнить, что первичная обмотка идет на одной части кольца, а вторая – на другой. Проводя настройку прибора, подключите резистор вместо smd VDX. Этот резистор должен иметь номинал 10 кОм. А сопротивление R3 нужно подбирать для того, чтобы добиться напряжения в 40В на конденсаторе С4 Вот так можно выяснить, стабилитрон у вас или обычный диод.
Проверка мультиметром
Неисправный стабилитрон влияет на напряжение стабилизации источника питания, что сказывается на работоспособности аппаратуры
Поэтому специалисту важно знать, как проверить стабилитрон мультиметром на исправность
Проверка производится аналогично диоду.
Если включить мультиметр в режим измерения сопротивления, то при подключении к стабилитрону в прямом направлении (красный щуп к аноду) прибор покажет минимальное сопротивление, а в обратном — бесконечность. Это говорит об исправности полупроводника.
Аналогично выполняется проверка стабилитрона мультиметром в режиме проверки диодов. В этом случае в прямом направлении на экране высветится падение напряжения в районе 400-600 мВ. В обратном либо I, левой части экрана либо .0L, либо какой-то другой знак который говорит о «бесконечности» в измерениях.
На рисунке снизу представлена методика проверки мультиметром.

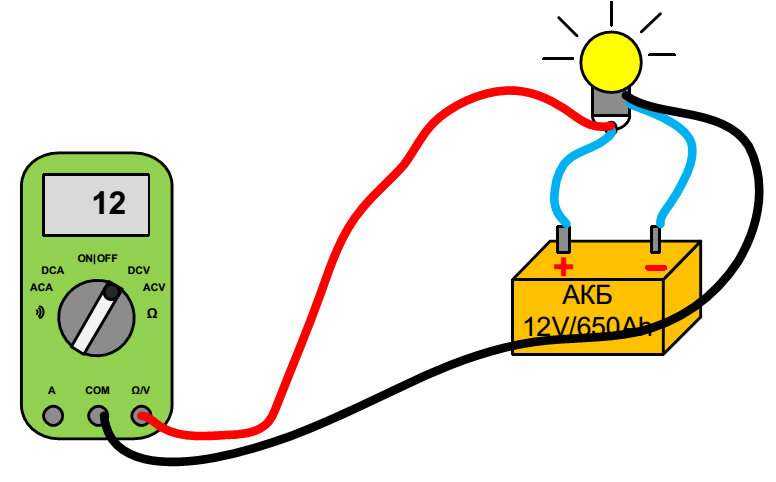

Аналогичным образом можно проверить стабилитрон, не выпаивая из схемы. Но в этом случае прибор будет всегда показывать сопротивление параллельно подключенных ему элементов, что в некоторых случаях сделает проверку таким образом невозможной.
Однако такая проверка китайским тестером не является полноценной, потому что проверка производится только на пробой, или на обрыв перехода.
Для полной проверки необходимо собирать небольшую схему. Пример такой схемы для проверки напряжения стабилитрона вы можете увидеть в видео ниже.
Подробно о цветовой маркировке стабилизирующего диода
Маркировка стабилитрона
Любой диод (стабилитрон и т.д.) на своем корпусе содержит специальную маркировку, которая отражает то, какой материал использовался для изготовления каждого конкретного полупроводника. Такая маркировка может иметь следующий вид:
- буква или цифра;
- буква.
Кроме этого маркировка отражает электрические свойства и назначение прибора. Обычно за это отвечает цифра. Буква, в свою очередь, отражает соответствующую разновидность устройства. Кроме этого маркировка содержит дату изготовления и условное обозначение изделия. Смд интегрального типа часто содержат полную маркировку. В такой ситуации на корпусе изделия имеется условный код, который обозначает тип микросхемы. Пример расшифровки нанесенной на корпус кодовой маркировки для микросхем приведен на рисунке:
Пример маркировки микросхем
Кроме этого имеется еще и цветовая маркировка.
Она существует в нескольких вариантах, но наиболее часто используется японская маркировка (JIS-C-7012). Обозначения цветовой маркировки приведены в следующей таблице.
Маркировка стабилитронов: детальное описание
24.06.201624.06.2016 мастерИмея дома радиоэлектронную лабораторию, можно своими руками сделать самые различные приспособления для электрооборудования или сами приборы, что позволит значительно сэкономить на покупке техники. Важным элементом многих электрических схем приборов является стабилитрон.
Такой элемент (smd, смд) является необходимой частью многих электросхем. Благодаря обширной области применения, стабилитрон имеет различную маркировку. Маркировка, нанесенная на корпус такого диода, дает подробную, но зашифрованную, информацию о данном элементе. Наша сегодняшняя статья поможет вам разобраться в том, какая цветовая маркировка встречается на корпусе (стеклянном и нет) импортных стабилитронов.
Что представляет собой данный элемент электрических схем
Прежде чем приступить к рассмотрению вопроса о том, какая цветовая маркировка таких элементов существует, нужно разобраться, что это вообще такое.
Вольт-амперная характеристика стабилитрона
Стабилитрон представляет собой полупроводниковый диод, который предназначается для стабилизации в электросхеме постоянного напряжения на нагрузке. Наиболее часто такой диод используется для стабилизации напряжения в различных источниках питания. Данный диод (smd) имеет участок с обратной веткой вольт-амперной характеристики, которая наблюдается в области электрического пробоя.
Имея такую область, стабилитрон в ситуации изменения параметра тока, протекающего через диод от IСТ.МИН до IСТ.МАКС практически не наблюдается изменений показателя напряжения. Данный эффект применяется для стабилизации напряжения. В ситуации, когда к смд подключена параллельно нагрузка RH, тогда напряжение диода будет оставаться постоянным, причем в указанных пределах изменения тока, текущего через стабилитрон.
Обратите внимание! Стабилитрон (smd) способен стабилизировать напряжение выше 3,3 В.
Кроме смд существуют еще и стабистроны, которые включаются при прямом включении.
Они применяются в ситуации, когда есть необходимость стабилизировать напряжение в определенном диапазоне. Обычный диод можно использовать тогда, когда нужно стабилизировать напряжение в диапазоне от 0,3 до 0,5 В. Область их прямого смещения наблюдается при падении напряжения до 0,7 – 2v. При этом оно практически не зависит от силы тока. Стабисторы в своей работе применяют прямую ветвь вольт-амперной характеристики. Их также следует включать при прямом подключении. Хотя это будет не самое лучшее решение, поскольку стабилитрон в такой ситуации будет все же более эффективен. Стабисторы, как и smd, производятся зачастую из кремния. Стабилитроны маркируют по их основным характеристикам. Эта маркировка имеет следующий вид:
- UСТ. Эта маркировка означает номинальное напряжение для стабилизации;
- ΔUСТ. Означает отклонение показателя напряжения номинального напряжения стабилизации;
- IСТ. Обозначает ток, который протекает через диод при номинальном напряжении стабилизации;
- IСТ. МИН — минимальное значение тока, которые течет через стабилитрон. При этом значении такой smd диод будет иметь напряжение в диапазоне UСТ ± ΔUСТ;
- IСТ.МАКС. Означает максимально допустимую величину тока, которая может течь через стабилитрон.
МИН — минимальное значение тока, которые течет через стабилитрон. При этом значении такой smd диод будет иметь напряжение в диапазоне UСТ ± ΔUСТ;Такая маркировка важна при выборе элемента под определенную электросхему.
Мощность рассеивания стабилитрона
Мощность рассеивания стабилитрона Pст характеризует его способность не перегреваться выше определенной температуры на протяжении длительного времени. Чем выше значение Pст, тем больше тепла способен рассеять полупроводниковый прибор. Мощность рассеивания рассчитывается для самых неблагоприятных условий работы прибора, поэтому в ниже приведенную формулу подставляют максимально возможное в работе Uвх и наименьшие значения Rб и Iн:
Существует ряд стандартных номиналом по данному параметру: 0,3 Вт, 0,5 Вт, 1,3 Вт, 5 Вт и т.
п. Чем больше Pст, тем больше габариты полупроводникового прибора.
Обозначения работы элемента электросхемы
Схематическое обозначение стабилитрона
Поскольку стабилитрон представляет собой специальный диод, то его обозначение не отличается от них. Схематически smd обозначается следующим образом:
Стабилитрон, как и диод, имеет в своем составе катодную и анодную часть. Из-за этого имеется прямое и обратное включение данного элемента.
Включение стабилитрона
На первый взгляд, включение такой диод имеет неправильное, ведь он должен подключаться «наоборот». В ситуации подачи на смд обратного напряжения наблюдается явление «пробоя». В результате чего напряжение между его выводами остается неизменным. Поэтому он должен быть последовательно подключен к резистору с целью ограничения проходящего через него тока, что будет обеспечивать падение «лишнего» напряжения от выпрямителя.
Обратите внимание! Каждый диод, предназначенный для стабилизации напряжения, обладает своим напряжением «пробоя» (стабилизации), а также имеет свой рабочий ток.
Из-за того, что каждый стабилитрон обладает такими характеристиками, для него можно рассчитать номинал резистора, который будет подключаться с ним последовательно. У импортных стабилитронов их напряжение стабилизации представлено в виде маркировки, нанесенной на корпусе (стеклянном или нет). Обозначение такого диода smd всегда начинается с BZY… или BZX…, а их напряжение пробоя (стабилизации) имеет маркировку V. Например, обозначение 3V9 расшифровывается как 3.9 вольта.
Обратите внимание! Минимальное напряжение для стабилизации у таких элементов составляет 2 В.
Встречное, параллельное, последовательное соединение стабилитронов
Для повышения напряжения стабилизации можно последовательно соединять два и более стабилитрона. Например на нагрузке нужно получить 17 В, тогда, в случае отсутствия нужного номинала, применяют опорные диоды на 5,1 В и на 12 В.
Параллельное соединение применяется с целью повышения тока и мощности.
Также стабилитроны находят применение для стабилизации переменного напряжения. В этом случае они соединяются последовательно и встречно.
В один полупериод переменного напряжения работает один стабилитрон, а второй работает как обычный диод. Во второй полупериод полупроводниковые элементы выполняют противоположные функции. Однако в таком случае форма выходного напряжения будет отличается от входного и выглядит как трапеция. За счет того, что опорный диод будет отсекать напряжение, превышающее уровень стабилизации, верхушки синусоиды будут срезаться.
Принцип функционирования стабилизационных диодов
Несмотря на то, что смд похож на диод, он по сути является иным элементом электросхемы. Конечно, он может выполнять функцию выпрямителя, но обычно используется для стабилизации напряжения. Данный элемент способен поддерживать в цепи постоянного тока постоянное напряжение. Этот его принцип работы применяется в питании различного радиотехнического оборудования.
Стабилитрон и диод
Внешне смд очень похож на стандартный полупроводник. Схожесть сохраняется и в конструкционных особенностях. Но при обозначении такого радиотехнического элемента, в отличие от диода, на схеме ставится буква Г. Если не вникать в математические расчеты и физические явления, то принцип функционирования smd будет достаточно понятным.
Обратите внимание! При включении такого smd диода нужно соблюдать обратную полярность. Это означает, что подключение проводится анодом к минусу.
Проходя через этот элемент, небольшое напряжение цепи провоцирует сильный ток. При увеличении обратного напряжения ток так же растет, только в этом случае его рост будет наблюдаться слабо. Доходя до отметки, она может быть любой. Все зависит от типа устройства. При достижении отметки происходит «пробой». После случившегося «пробоя» через smd начинает течь обратный ток большого значения. Именно в этот момент и начинается работа данного элемента до времени превышения его допустимого предела.
Основные характеристики
При проектировании блоков питания, следует уметь правильно произвести расчет и подобрать по значениям необходимый элемент. Неправильно подобранный стабилитрон сразу выйдет из строя или не будет поддерживать напряжение на необходимом уровне.
Основными характеристиками являются:
- напряжение Ucт. стабилизации;
- номинальный ток стабилизации Iст., протекающий через стабилитрон;
- допустимая мощность рассеивания;
- температурный коэффициент стабилизации;
- динамическое сопротивление.
Эти характеристики определены заводом-изготовителем и указываются в справочной литературе.
Как отличить стабилизационный диод от обычного полупроводника
Очень часто люди задаются вопросом, как можно отличить стабилитрон от стандартного полупроводника, ведь, как мы выяснили раньше, оба этих элемента имеют практически идентичное обозначение на электросхеме и могут выполнять схожие функции. Самым простым способом отличить стабилизационный полупроводник от обычного является использование схемы приставки к мультиметру.
С его помощью можно не только отличить оба элемента друг от друга, но и выявить напряжение стабилизации, которое характерно для данного смд (если оно, конечно, не превышает 35В). Схема приставки мультиметра является DC-DC преобразователем, в которой между входом и выходом имеется гальваническая развязка. Эта схема имеет следующий вид:
Схема приставки мультиметра
В ней генератор с широтно-импульсной модуляцией выполняется на специальной микросхеме МС34063, а для создания гальванической развязки между измерительной частью схемы и источником питания контрольное напряжение следует снимать с первичной обмотки трансформатора. Для этой цели имеется выпрямитель на VD2. При этом величина для выходного напряжения или тока стабилизации устанавливается путем подбора резистора R3. На конденсаторе С4 происходит выделение напряжения примерно в 40В. При этом проверяемый смд VDX и стабилизатор для тока А2 будут формировать параметрический стабилизатор. Мультиметр, который подключили к выводам Х1 и Х2, будет измерять на данном стабилитроне напряжение.
При подключении катода к «-«, а анода к «+» диода, а также к несимметричному смд мультиметра, последний покажет незначительное напряжение. Если подключать в обратной полярности (как на схеме), то в ситуации с обычным полупроводником прибор будет регистрировать напряжение около 40В.
Обратите внимание! Для симметричного смд напряжение пробоя будет появляться при наличии любой полярности подключения.
Здесь трансформатор Т1 будет намотан на торообразном ферритовом сердечнике с внешним диаметром в 23 мм. Такая обмотка 1 будет содержать 20 витков, а вторая обмотка — 35 витков провода ПЭВ 0,43. При этом важно при намотке укладывать виток к витку. Следует помнить, что первичная обмотка идет на одной части кольца, а вторая – на другой. Проводя настройку прибора, подключите резистор вместо smd VDX. Этот резистор должен иметь номинал 10 кОм. А сопротивление R3 нужно подбирать для того, чтобы добиться напряжения в 40В на конденсаторе С4 Вот так можно выяснить, стабилитрон у вас или обычный диод.
Проверка мультиметром
Неисправный стабилитрон влияет на напряжение стабилизации источника питания, что сказывается на работоспособности аппаратуры
Поэтому специалисту важно знать, как проверить стабилитрон мультиметром на исправность
Проверка производится аналогично диоду. Если включить мультиметр в режим измерения сопротивления, то при подключении к стабилитрону в прямом направлении (красный щуп к аноду) прибор покажет минимальное сопротивление, а в обратном — бесконечность. Это говорит об исправности полупроводника.
Аналогично выполняется проверка стабилитрона мультиметром в режиме проверки диодов. В этом случае в прямом направлении на экране высветится падение напряжения в районе 400-600 мВ. В обратном либо I, левой части экрана либо .0L, либо какой-то другой знак который говорит о «бесконечности» в измерениях.
На рисунке снизу представлена методика проверки мультиметром.
Аналогичным образом можно проверить стабилитрон, не выпаивая из схемы.
Но в этом случае прибор будет всегда показывать сопротивление параллельно подключенных ему элементов, что в некоторых случаях сделает проверку таким образом невозможной.
Однако такая проверка китайским тестером не является полноценной, потому что проверка производится только на пробой, или на обрыв перехода. Для полной проверки необходимо собирать небольшую схему. Пример такой схемы для проверки напряжения стабилитрона вы можете увидеть в видео ниже.
Подробно о цветовой маркировке стабилизирующего диода
Маркировка стабилитрона
Любой диод (стабилитрон и т.д.) на своем корпусе содержит специальную маркировку, которая отражает то, какой материал использовался для изготовления каждого конкретного полупроводника. Такая маркировка может иметь следующий вид:
- буква или цифра;
- буква.
Кроме этого маркировка отражает электрические свойства и назначение прибора. Обычно за это отвечает цифра. Буква, в свою очередь, отражает соответствующую разновидность устройства.
Кроме этого маркировка содержит дату изготовления и условное обозначение изделия. Смд интегрального типа часто содержат полную маркировку. В такой ситуации на корпусе изделия имеется условный код, который обозначает тип микросхемы. Пример расшифровки нанесенной на корпус кодовой маркировки для микросхем приведен на рисунке:
Пример маркировки микросхем
Кроме этого имеется еще и цветовая маркировка. Она существует в нескольких вариантах, но наиболее часто используется японская маркировка (JIS-C-7012). Обозначения цветовой маркировки приведены в следующей таблице.
, как проверить электронные компоненты с помощью мультиметра: Мультиметр для проверки стабилитрона Didoe
КАК ПРОВЕРИТЬ ДИОД ЗЕНЕРА с помощью цифрового мультиметра и аналогового мультиметра
| 90 010 |
| ПРОВЕРКА ДИОДА ЗЕНЕРА |
ПРОВЕРКА ДИОДА ЗЕНЕРА .
Диод Зенера является подтипом диода и используется в цепи в качестве функции, отличной от функции стандартного диода. Стандартный диод мы используем как режим прямого смещения, но для стабилитрона мы используем его как режим обратного смещения в цепи. При подаче прямого смещения на стабилитрон он будет проводить и пропускать ток как стандартный диод, еще одно условие — при подаче обратного смещения на стабилитрон он не будет пропускать ток до тех пор, пока напряжение питания не превысит напряжение пробоя стабилитрона, после чего он пропустит ток.
| ЗЕНЕР |
| Основная схема стабилитрона |
| Основная схема Стабилитрон |
| На измерительных проводах, в диапазоне Rx1, аналогового мультиметра есть 3 В постоянного тока 150 мА. |
| На измерительных проводах, в диапазоне Rx10, аналогового мультиметра есть напряжение 3 В постоянного тока 15 мА. |
| Напряжение 3,28 В постоянного тока на измерительных проводах функции проверки диодов цифрового мультиметра (некоторые модели) |
Шаг для проверки стабилитрона цифровым мультиметром.
1. Поверните поворотный переключатель цифрового мультиметра в положение Проверка работы диода.
2. Если стабилитрон имеет напряжение пробоя стабилитрона выше испытательного напряжения вывода.
(Мы используем цифровой мультиметр с напряжением 3,28 В постоянного тока на измерительных проводах)
и показывать «OL» при обратном смещении.
2.2 Если стабилитрон ПЛОХОЙ (разомкнут), он показывает «OL» как при прямом, так и при обратном смещении.
2.3 Если это ПЛОХОЙ стабилитрон (закороченный), он показывает очень небольшое падение напряжения как при прямом, так и при обратном смещении.
| Падение напряжения на 0,4-0,7В при подаче прямого смещения (для хорошего стабилитрона) |
| Очень низкое падение напряжения при изолированном стабилитроне |
3.1. При подаче прямого смещения на стабилитрон будет пропускать ток, и на нем будет падение напряжения около 0,4–0,7 В, а при подаче обратного смещения на стабилитрон также будет пропускать ток, так как величина напряжения на измерительных проводах превышает стабилитрон. напряжение пробоя, например стабилитрон 2,7 В, при подаче обратного смещения будет отображаться 2,7 В.
3.3 Если это ПЛОХОЙ стабилитрон (закороченный), он показывает очень небольшое падение напряжения как при прямом, так и при обратном смещении (например, 0,002 В).
Этап проверки стабилитрона с помощью аналогового мультиметра.
1. Переведите поворотный переключатель аналогового мультиметра в положение Rx1 Test Function.
2. Если стабилитрон имеет напряжение пробоя стабилитрона выше напряжения на щупах. Мы используем аналоговый мультиметр с напряжением 3,1 В постоянного тока на измерительных проводах.
2.1 Если это хороший стабилитрон, он будет показывать низкое сопротивление около 3-10 Ом при прямом смещении. и указатель указывает на ∞ шкалу сопротивления при применении обратного смещения.
2.2 Если это ПЛОХОЙ стабилитрон (открытый), указатель указывает на сопротивление бесконечности ∞ как для прямого смещения, так и для обратного смещения.
Хороший стабилитрон имеет низкое сопротивление около 3-10 Ом при прямом смещении. |
| Хороший стабилитрон имеет сопротивление бесконечности при подаче обратного смещения. |
Закороченный стабилитрон имеет сопротивление 0 Ом как для прямого, так и для обратного смещения. |
3. Если стабилитрон имеет напряжение пробоя стабилитрона ниже напряжения испытательных выводов (например, ZD = 2,7 В). Мы используем аналоговый мультиметр с напряжением 3,1 В постоянного тока на измерительных проводах.
3.1 при подаче прямого смещения на стабилитрон будет пропускать ток и сопротивление будет низким около 3-10 Ом, а при обратном смещении на стабилитрон также будет пропускать ток, так как напряжение на измерительных проводах превышает напряжение пробоя стабилитрона, поэтому течет ток и есть некоторое низкое сопротивление (но сопротивление не такое низкое, как в случае короткого замыкания 0 Ом)
2 Если это ПЛОХОЙ стабилитрон (разомкнутый), стрелка указывает на ∞ бесконечность шкалы сопротивления как для прямого смещения, так и для обратного смещения.3.3 Если это ПЛОХОЙ стабилитрон (закорочен), указатель указывает на сопротивление 0 Ом как для прямого, так и для обратного смещения.
Регулятор напряжения на стабилитроне: проверка и устранение неисправностей
Учитесь на знаниях сообщества. Эксперты добавляют свои идеи в эту совместную статью на основе ИИ, и вы тоже можете.
Это новый тип статьи, которую мы начали с помощью ИИ, и эксперты продвигают ее вперед, делясь своими мыслями непосредственно в каждом разделе.
Если вы хотите внести свой вклад, запросите приглашение, поставив лайк или ответив на эту статью. Узнать больше
— Команда LinkedIn
Последнее обновление:
27 апреля 2023 г.
Схема стабилизатора напряжения на стабилитроне — это простой и эффективный способ обеспечить постоянное и стабильное выходное напряжение при изменении входного напряжения. Однако, как и любая электронная схема, она может работать со сбоями или выходить из строя по разным причинам, таким как дефекты компонентов, неправильное подключение, факторы окружающей среды или колебания нагрузки. В этой статье вы узнаете, как тестировать и устранять неполадки в цепи стабилизатора напряжения на стабилитроне, используя некоторые основные инструменты и методы.
Основы схем
Схема стабилизатора напряжения на стабилитроне состоит из последовательно включенного резистора, стабилитрона и нагрузочного резистора. Последовательный резистор ограничивает ток через стабилитрон и нагрузочный резистор. Стабилитрон действует как источник опорного напряжения и поддерживает постоянное напряжение на своих клеммах независимо от входного напряжения или тока нагрузки. Нагрузочный резистор представляет собой устройство или цепь, которая получает регулируемое напряжение.
Выходное напряжение равно напряжению пробоя стабилитрона, если входное напряжение выше напряжения пробоя, а ток нагрузки находится в пределах максимального номинала стабилитрона.
Процедура тестирования
Для тестирования схемы стабилизатора напряжения на стабилитроне требуются мультиметр, переменный источник питания и нагрузочный резистор. Для проведения проверки сначала отключите нагрузочный резистор от цепи и измерьте мультиметром сопротивление стабилитрона. Он должен быть очень высоким в обоих направлениях, чтобы указать, что диод не закорочен и не открыт. Затем подключите регулируемый источник питания ко входу схемы и установите на нем напряжение ниже ожидаемого выходного напряжения. Измерьте выходное напряжение мультиметром; оно должно быть близко к входному напряжению, указывая на то, что диод не проводит ток. Постепенно увеличивайте входное напряжение, пока не достигнете ожидаемого значения; это известно как напряжение пробоя стабилитрона. Запишите это значение и сравните его с таблицей характеристик стабилитрона.
Оно должно находиться в пределах указанного диапазона допустимых значений, что свидетельствует о правильной работе диода. Увеличьте входное напряжение еще больше и убедитесь, что выходное напряжение остается постоянным при напряжении пробоя, доказывая, что диод регулирует выходное напряжение. Подключите нагрузочный резистор к выходу схемы и снова измерьте выходное напряжение; оно должно быть близко к напряжению пробоя, демонстрируя, что схема может питать ток нагрузки. Меняйте входное напряжение и нагрузочный резистор и наблюдайте за выходным напряжением; он должен оставаться стабильным в небольшом диапазоне, показывая, что схема может работать с различными условиями ввода и нагрузки.
Советы по поиску и устранению неисправностей
Если вы столкнетесь с какими-либо проблемами или аномалиями во время процедуры тестирования схемы стабилизатора напряжения на стабилитроне, вы можете использовать следующие советы для устранения неполадок. Если выходное напряжение слишком высокое или низкое, убедитесь, что значение и полярность стабилитрона соответствуют требуемому выходному напряжению и подключены в режиме обратного смещения.
При нестабильном или колеблющемся выходном напряжении проверьте значение и состояние последовательного резистора; он не должен быть слишком высоким или низким, так как это может повлиять на ток через стабилитрон и нагрузочный резистор. Кроме того, проверьте наличие ослабленных или оборванных соединений, проводов или паяных соединений в цепи. Если при подключении нагрузочного резистора происходит значительное падение выходного напряжения, проверьте номинал и качество стабилитрона, чтобы убедиться, что он может работать с максимальным током нагрузки без перегрева или перегорания. Кроме того, проверьте наличие коротких замыканий или чрезмерных нагрузок в нагрузочном резисторе или подключенном к нему устройстве. Наконец, если выходное напряжение равно нулю или очень низкое, оцените входное напряжение и источник питания, чтобы убедиться, что они работают правильно и обеспечивают достаточное напряжение и ток для цепи. Кроме того, ищите любые открытые цепи или перегоревшие предохранители в цепи.
Усовершенствования схемы
Схема стабилизатора напряжения на стабилитроне проста и дешева, но ее недостатки — низкий КПД, плохое регулирование нагрузки и ограниченный диапазон выходного тока. Чтобы решить эти проблемы, вы можете добавить шунтирующий конденсатор на стабилитрон, чтобы улучшить стабильность и помехозащищенность выходного напряжения. Вы также можете добавить транзистор между последовательным резистором и стабилитроном, чтобы увеличить диапазон выходного тока и улучшить регулирование нагрузки. Транзистор действует как усилитель тока и уменьшает рассеивание мощности в последовательно соединенных резисторе и стабилитроне. Кроме того, использование контура обратной связи между выходным и входным напряжением может динамически регулировать значение последовательного резистора, тем самым улучшая эффективность и регулирование схемы. Эта петля обратной связи может быть реализована с помощью операционного усилителя, потенциометра или ШИМ-контроллера.
Применение схемы
Схема стабилизатора напряжения на стабилитроне может использоваться для различных приложений, требующих постоянного выходного напряжения от входного напряжения, которое может меняться. Например, он может обеспечивать опорное напряжение для аналого-цифровых преобразователей, компараторов или датчиков. Он также может обеспечивать напряжение смещения для транзисторов, светодиодов или других устройств, которым требуется фиксированное напряжение. Кроме того, он может обеспечить защиту от перенапряжения и обратной полярности для чувствительных устройств или цепей. Кроме того, его можно использовать для питания маломощных устройств или цепей, не требующих высокой точности или эффективности.
Вот что еще нужно учитывать
Здесь можно поделиться примерами, историями или идеями, которые не вписываются ни в один из предыдущих разделов. Что бы вы еще хотели добавить?
Оцените эту статью
Мы создали эту статью с помощью ИИ.
