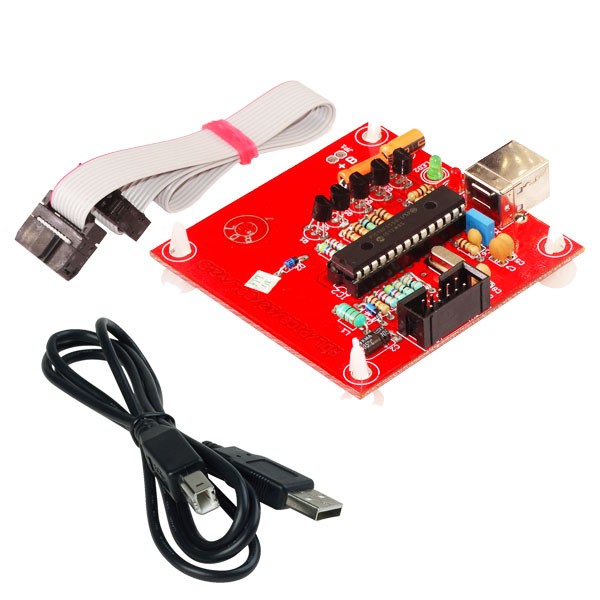

PROG PicProg2, производства компании «Elnec» — специализированный pic программатор, программирующий микроконтроллеры Microchip серии PICmicro, имеющий функцию внутрисхемного программирования. Интерфейс – USB. В комплекте не хватает пару проводов(утеряны)

Комьютерные аксессуары и комплектующие

2 года назад Источник

Хост-программа для управления программатором PIC

Ardpicprog — это программа, которая запускается на хост-машине и управляет процессом чтения и записи из устройства PIC или EEPROM. Он подключается через последовательный порт к скетчу, работающему на Arduino, который реализует логику программирования PIC или EEPROM.

Синтаксис командной строки Ardpicprog обратно совместим с picprog, что упрощает замену вызовов picprog в существующих сценариях Makefile и сборки.

Хост-программа не реализует какой-либо специальной логики для программирования устройств PIC и EEPROM. Он просто связывается со скетчем, работающим на Arduino, через последовательный порт и запрашивает выполнение команд READ, WRITE, ERASE и других. Сам скетч заботится о низкоуровневых деталях общения с устройством. Для поддержки нового типа устройства скетч необходимо будет заменить альтернативой, знакомой с деталями низкоуровневого программирования нового устройства. Схема программатора PIC также может нуждаться в модификации.

Примечание. Serial Monitor в Arduino IDE должен быть закрыт, пока используется Ardpicprog. В противном случае монитор может украсть некоторые серийные данные, предназначенные для Ardpicprog, и процесс чтения или записи завершится ошибкой.

ardpicprog —quiet -q —warranty —copying —help -h

—device DEVTYPE -d DEVTYPE —pic-serial-port ПОРТ -p ПОРТ

—input-hexfile ВХОД -i ВХОД —output-hexfile ВЫВОД -o ВЫВОД

—ihx8m —ihx16 —ihx32 —cc-hexfile CCFILE -c CCFILE —skip-ones

—erase —burn —force-calibration —list-devices —speed SPEED

—quiet

Подавить заголовок об авторских правах.

—device DEVTYPE, -d DEVTYPE

Указывает тип устройства, которое есть в программаторе; например pic16f84 , pic16f628a и т. д. Если эта опция отсутствует или установлена ​​на auto , то Ardpicprog попытается автоматически определить устройство в программаторе. Для более старых устройств PIC, у которых нет слова идентификатора, потребуется – параметр устройства задается вручную. Опцию –list-devices можно использовать для вывода списка всех поддерживаемых типов устройств. См. также Поддерживаемые устройства PIC и EEPROM.

–pic-serial-port PORT, -p PORT

Задает tty-устройство последовательного порта, используемое для связи с программатором. По умолчанию используется /dev/ttyACM0 в системах POSIX и COM1 в Windows.

–speed SPEED

Указывает скорость последовательного соединения с программатором. По умолчанию 9600. Другими допустимыми значениями являются 19200, 38400, 57600, 115200 и 230400. Примечание: функцию setup() скетча, работающего в Arduino, необходимо изменить для использования той же скорости. Эта опция специфична для Ardpicprog; в пикпроге его нет.

ardpicprog —output-hexfile ВЫВОД —skip-ones

—output-hexfile ВЫВОД, -o ВЫВОД

Считывает все содержимое устройства и записывает его в формате Intel HEX в ВЫВОД.

—skip-ones

Игнорирует любое слово от устройства, которое является все единицей; т. е. не установлен на определенное значение.

–ihx8m, –ihx16, –ihx32

Выбирает тип HEX-файла для записи в ВЫВОД. По умолчанию используется –ihx16 для устройств PIC низкого и среднего уровня и –ihx32 для устройств PIC высокого уровня.

ardpicprog —erase —burn —input-hexfile INPUT

—erase

Стирает устройство перед записью на него программы, данных и слов конфигурации.

–burn

Записать программу, данные и слова конфигурации на устройство PIC или EEPROM. Слова будут прочитаны после записи, чтобы убедиться, что они были написаны правильно.

—input-hexfile INPUT, -i INPUT

Задает HEX-файл, содержимое которого должно быть записано на устройство. Входные данные должны быть в формате Intel HEX, будь то IHX8M, IHX16 или IHX32. Содержимое HEX-файла должно подходить для типа устройства в программаторе.

–cc-hexfile CCFILE, -c CCFILE

После чтения содержимого ввода INPUT запишите содержимое обратно в CCFILE. Это предназначено для целей отладки, чтобы убедиться, что INPUT был прочитан правильно.

–force-calibration

Принудительно стирает слова калибровки (например, OSCCAL) в устройстве PIC, если они есть, и заменяет их значениями из ВХОДА. Если эта опция не указана, программатор сохранит исходные калибровочные слова. Если –force-калибровка не указана, тогда калибровочные слова, которые появляются в INPUT, будут игнорироваться.

—output-hexfile ВЫВОД, -o ВЫВОД

После записи прочитайте содержимое устройства и запишите его в ВЫВОД.

—list-devices

Список всех устройств PIC или EEPROM, которые поддерживаются скетчем программатора, работающим на Arduino. Если вашего типа устройства нет в этом списке, то вам понадобится новая версия скетча. Эта опция специфична для Ardpicprog; в пикпроге его нет.

–help

Выводит информацию об использовании Ardpicprog.

– копирование

Печать Стандартной общественной лицензии GNU, версия 3.

– гарантия

Печать отказа от гарантии.

Следующие параметры предусмотрены для обратной совместимости с picprog, но игнорируются Ardpicprog:0021 —NORDTSC

–RDTSC

–REBOOT

–SLOW

–SLOW

–SLOW

— SLOW

— SLOW

. По умолчанию используется автоматическое определение типа устройства. Параметр –device переопределяет эту переменную среды.

PIC_PORT

Определяет tty-устройство последовательного порта, используемое для связи с программатором. По умолчанию /dev/ttyACM0 в системах POSIX и COM1 в Windows. Параметр –pic-serial-port переопределяет эту переменную среды.

0

Процесс чтения или записи завершен без ошибок.

64

Возникла проблема с синтаксисом командной строки.

65

ВВОД не в формате Intel HEX.

66

Не удалось открыть INPUT или CCFILE.

74

Произошла ошибка при разговоре с программистом, по какой-то причине не удалось выполнить запись (например, не совпало обратное чтение содержимого), или возникла проблема при записи в ВЫВОД.

76

Устройство неизвестно программатору.
