Расчет лампового каскада программа

Методика комплексного расчета технических параметров выходного трансформатора для ламповых каскадов мощности. В результате, проведенного расчета, требуется определить: 1 физические размеры сердечника; 2 числа витков и диаметры проводов обмоток. Величины R а , R i и Р тр берутся из расчета оконечного каскада или из таблиц с набором характеристик соответствующей лампы, используемой выходном каскаде. Активное сопротивление первичной обмотки трансформатора. Индуктивность первичной обмотки в гн.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Расчёт выходного SE трансформатора для лампового усилителя. Пересчет вторичной для 4 Ом
• Расчёт лампового предусилителя
• Программа «Расчет лампового усилителя V1.0»
• Please turn JavaScript on and reload the page.
• Киреев М.А. Практический расчет каскадов усилителей звуковой частоты на электронных лампах (+file)
• Расчет выходного трансформатора
• Пример расчета выходного каскада. PSpice
• Прграмма расчета выходных трансформаторов
• РОССИЙСКИЙ РАДИОТЕХНИЧЕСКИЙ ФОРУМ

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Расчет выходного трансформатора однотактного лампового усилителя

Расчёт выходного SE трансформатора для лампового усилителя. Пересчет вторичной для 4 Ом

Методика комплексного расчета технических параметров выходного трансформатора для ламповых каскадов мощности. В результате, проведенного расчета, требуется определить: 1 физические размеры сердечника; 2 числа витков и диаметры проводов обмоток. Величины R а , R i и Р тр берутся из расчета оконечного каскада или из таблиц с набором характеристик соответствующей лампы, используемой выходном каскаде. Активное сопротивление первичной обмотки трансформатора.

Индуктивность первичной обмотки в гн. Для Ш-образных броневых сердечников, как штампованных так и ленточных, ориентировочные значения параметра S c S ок можно найти по графику рис. По найденному значению S c S ок , пользуясь разделом справочных данных магнитных сердечников , по таблице 1, можно определить сердечник из наборных пластин, а данные по витым ленточным сердечникам можно найти в таблице 2.

Более подробные размеры витых ленточных сердечников, находятся в разделе — Ленточные магнитопроводы. График зависимости мощности выходного трансформатора от произведения площади сечения сердечника на площадь окна Ш-образного магнитопровода, для различных типов ламп и схемотехники при малых значениях мощности. График зависимости мощности выходного трансформатора от произведения площади сечения сердечника на площадь окна Ш-образного магнитопровода, для различных типов ламп и схемотехники при больших значениях мощности.

Расчет предварительного числа витков первичной обмотки и величины немагнитного зазора производится по методике, приведенной в разделе сайта — Дроссели. Определяется амплитуда напряжения на первичной обмотке трансформатора. Проверяется величина максимальной индукции В м в сердечнике в Гс. Где: U m 1 — амплитуда напряжения на первичной обмотке в В. Диаметры проводов обмоток в мм. Для первичной обмотки диаметр рассчитывается по формуле:. Диаметр провода вторичных обмоток выходного трансформатора зависит от тока каждой вторичной обмотки и расчитывается по формуле:.

Где: I а 0 — анодный ток оконечной лампы в ма , I 2 — ток во вторичной обмотке в а. Проверяется размещение обмоток по методике раздела — Трансформатор питания. Определяется коэффициент трансформации и индуктивность первичной обмотки так же, как и для однотактного трансформатора. Выбирается тип пластин по рисунку 1 и таблице 1, определяется средняя длина магнитного пути l с в см , площадь окна S o к в см2 и рассчитывается сечение сердечника в см2.

Где: Р — мощность трансформатора в вт. По табл. Число витков первичной обмотки. Амплитуда напряжения на первичной обмотке. Где: Ra — сопротивление нагрузки между анодами ламп оконечного каскада. Из двух полученных пунктах 3 и 5 значений w 1 , выбирается и используется большее.

Число витков вторичной обмотки. Где n — коэффициент трансформации, который расчитывается для конкретного выходного каскада мощности с использованием конкретного типа выходных ламп:.

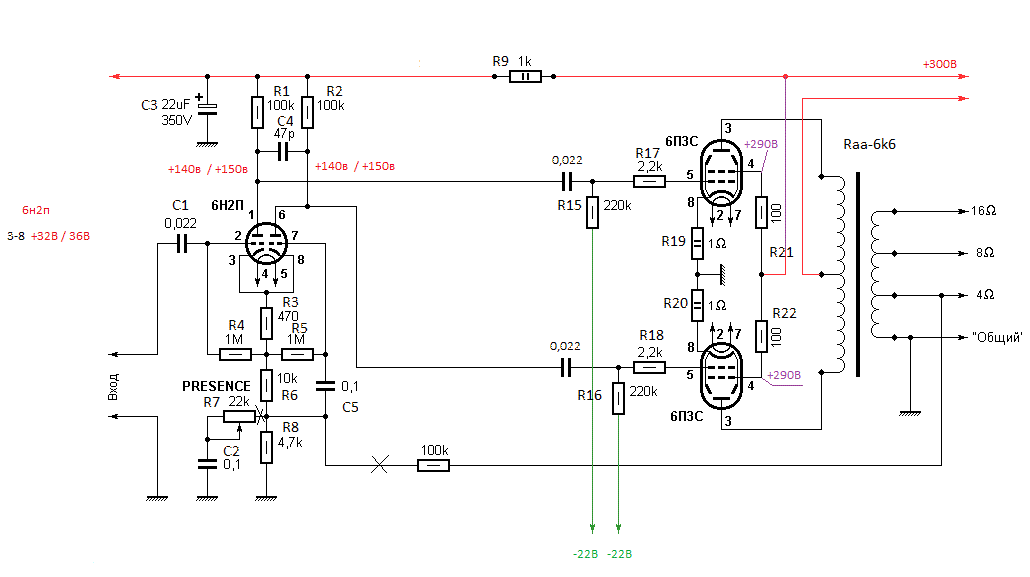

Где: Raa — сопротивление анодной нагрузки между анодами выходных ламп в Ом ; Rн — сопротивление динамических воспроизводящих систем в Ом , подключаемых ко вторичным обмоткам выходного трансформатора.

Расчет диаметров проводов производится также, как и для однотактного трансформатора. Проверка размещения обмоток производится обычным способом, как и для однотактного трансформатора. Сердечники трансформаторов для двухтактных схем собираются без зазора, так как эти трансформаторы работают без подмагничивания постоянным током.

Схемы двух вариантов исполнения выходных трансформаторов для двух нагрузок приведены на рисунке 2. В схеме 2а нагрузки подключаются к отдельным обмоткам, в схеме 2б — к одной обмотке с автотрансформаторным отводом.

Схемы двух вариантов исполнения выходных трансформаторов для двух нагрузок. Коэффициенты трансформации определяются по формулам:. При этом коэффициент трансформации рассчитывается по следующей формуле:. В этом случае коэффициент трансформации нужно рассчитывать по следующей формуле:. Штампованные магнитопроводы Ленточные магнитопроводы Тороидальные магнитопроводы Трансформатор питания Выходной трансформатор Параметры расчета Автотрансформаторы Простой расчет тороида.

Штампованные магнитопроводы. Ленточные магнитопроводы. Тороидальные магнитопроводы. Трансформатор питания. Параметры расчета. Простой расчет тороида. Расчет выходных трансформаторов для однотактных схем 1. Коэффициент трансформации где R н — сопротивление звуковой катушки громкоговорителя постоянному току в Oм , R а — наивыгоднейшее сопротивление нагрузки оконечной лампы в Oм.

Активное сопротивление первичной обмотки трансформатора 3. Индуктивность первичной обмотки в гн где f н — низшая рабочая частота в Гц. Определяется амплитуда напряжения на первичной обмотке трансформатора 8. Проверяется величина максимальной индукции В м в сердечнике в Гс Где: U m 1 — амплитуда напряжения на первичной обмотке в В.

Число витков вторичной обмотки Для первичной обмотки диаметр рассчитывается по формуле: Диаметр провода вторичных обмоток выходного трансформатора зависит от тока каждой вторичной обмотки и расчитывается по формуле: Где: I а 0 — анодный ток оконечной лампы в ма , I 2 — ток во вторичной обмотке в а. Расчет выходных трансформаторов для двухтактных P-P схем 1.

Выбирается тип пластин по рисунку 1 и таблице 1, определяется средняя длина магнитного пути l с в см , площадь окна S o к в см2 и рассчитывается сечение сердечника в см2 Где: Р — мощность трансформатора в вт. Амплитуда напряжения на первичной обмотке Где: Ra — сопротивление нагрузки между анодами ламп оконечного каскада.

Число витков вторичной обмотки Где n — коэффициент трансформации, который расчитывается для конкретного выходного каскада мощности с использованием конкретного типа выходных ламп: Где: Raa — сопротивление анодной нагрузки между анодами выходных ламп в Ом ; Rн — сопротивление динамических воспроизводящих систем в Ом , подключаемых ко вторичным обмоткам выходного трансформатора.

Расчет выходного трансформатора для двух нагрузок Схемы двух вариантов исполнения выходных трансформаторов для двух нагрузок приведены на рисунке 2.

Расчёт лампового предусилителя

Русский: English:. Бесплатный архив статей статей в Архиве. Справочник бесплатно. Параметры радиодеталей бесплатно.

Программа Расчета Двухтактного Лампового Усилителя. Dec 2, 07 Новая статья: Евгений Карпов. Драйверный каскад. Новая.

Программа «Расчет лампового усилителя V1.0»

Чтобы выходной каскад усилителя НЧ отдавал в нагрузку наибольшую мощность при ограниченном уровне нелинейных искажений, сопротивление нагрузки должно иметь определенную величину, зависящую от внутреннего сопротивления ламп или транзисторов и режима их работы. Для ламповых каскадов сопротивление нагрузки должно быть порядка тысяч Ом, для транзисторных — десятков или сотен Ом. Сопротивление же звуковой катушки динамического громкоговорителя обычно не превышает 10 Ом. Поэтому нагрузку подключают к усилителю через выходной трансформатор понижающий. Это сопротивление называется сопротивлением нагрузки, приведенным к цепи первичной обмотки, или просто приведенным сопротивлением нагрузки. Оптимальная величина сопротивления нагрузки для ламп, работающих в определенном режиме, приводится в справочниках по лампам. Если же величина сопротивления нагрузки неизвестна, например при работе лампы в режиме, отличающемся от рекомендованного, то ее можно определить ориентировочно в зависимости от внутреннего сопротивления лампы при этом режиме. Сердечники выходных трансформаторов имеют ту же конструкцию и обозначаются так же, как, сердечники силовых трансформаторов.

Please turn JavaScript on and reload the page.

Расчет включает определение рабочей точки лампы, а также мощности и напряжения на ее нагрузке. Эти шаги выполнены при помощи программы Pspice student, которая использовалась автором как есть и поэтому никакими комментариями по поводу собственно программы не сопровождаются. Остальные шаги представлены как результат использования программы Tube TransCalc, которая является продуктом автора этих строк, и поэтому может быть использована как инструкция по ее использованию. В этой инструкции нет описания банальных манипуляций мышкой и клавиатурой, так как в наше время даже для пацанов, жующих жвачку и одновременно набирающих SMS-сообщение на мобилке, это не есть проблема.

Дневники Файлы Справка Социальные группы Все разделы прочитаны.

Киреев М.А. Практический расчет каскадов усилителей звуковой частоты на электронных лампах (+file)

Логин: Пароль: Запомнить меня Регистрация Забыли пароль? Страницы: 1 2 След. Андрей Шевченко. Сообщений: Регистрация: Программа лажовая.

Расчет выходного трансформатора

Dec 2, — Расчет П-контура лампового усилителя мощности Кв-передатчика. Очень удобная программа для расчета П-контуров. В программу включена опция расчета катушки индуктивности контура. Новости сайта: Сегодня сайт заработал, но потерялись последние записи в гостевой книге. Приносим свои извинения авторам. Сайт переехал на самостоятельный домен.

Расчет выходного трансформатора лампового усилителя Калькулятор Скачать. Расчет П-контуров — Радиоклуб Белокуриха RCB. калькуляторы — сайт.

Пример расчета выходного каскада. PSpice

RU Портал радиолюбителя, начинающему радиолюбителю, Arduino, Raspberry Pi, книги по радиотехнике и электронике, простые схемы, схемы, радиотехнические журналы, видео, программы для радиолюбителя. В книге рассмотрены основные типы каскадов ламповых усилителей звуковой частоты УЗЧ. Подробно обсуждаются практические методики расчета каждого каскада.

Прграмма расчета выходных трансформаторов

Как оставлять свои сообщения Предупреждение и вечный бан для постоянных нарушителей. Автор DiyAudio Технологии. Автор gmaratf Музыка, как нечто большее Клуб DiyAudio Звук в твоих руках! Добро пожаловать, Гость.

Скачать программу Скачать базу радиоламп Ещё одна полезная ссылка.

РОССИЙСКИЙ РАДИОТЕХНИЧЕСКИЙ ФОРУМ

У разных трансформаторов разное соотношение витков в первичной и вторичной обмотках, и, следовательно — коэффициент трансформации. При разном сопротивлении нагрузки динамики акустических систем могут иметь сопротивление 4 и 8 Ом имеющиеся трансформаторы могут работать не во всех схемах, не со всеми лампами. Итак, начнём. Приведённое сопротивление трансформатора и выбор лампы Звуковой выходной трансформатор в ламповом усилителе нужен для того, чтобы согласовать высокоомный выход лампы с низкоомным динамиком. Здесь мы оперируем таким абстрактным понятием, как приведённое сопротивление трансформатора.

Усилители Music Angel. КТ Filament Voltage 6. Plate Voltage D.

Расчет лампового усилителя программа

Скачать программу Скачать базу радиоламп Ещё одна полезная ссылка. Выберите интересующий вас расчет и запустите. Откроется редактор со списком ламп, подходящих для выбранного расчета. Вводите данные из справочника и жмете Сохранить.

Поиск данных по Вашему запросу:

Расчет лампового усилителя программа

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Архив файлов
• Прграмма расчета выходных трансформаторов
• Программы для расчётов
• Ламповые схемы без мистики: расчет реостатного усилительного каскада на триоде
• Уважаемый Пользователь!
• Программа «Расчет лампового усилителя V1. 0»
• Программа RF AMP DESIGN
• Часть сайта пользователя ЭКВМ. Авторские схемы и программы.
• Программы для расчетов по электронике

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Делаем супер-трансформатор из ТСШ-170 для лампового усилителя

Архив файлов

Программа позволяет определить основные параметры усилителя с общей сеткой подача сигнала в катод. Изменяя величину напряжения анода и тока анода вы сразу видите какое нагрузочное сопротивление имеет лампа, а задавая нагруженную добротность выходного контура, можете видеть как меняются необходимые значения конденсаторов и емкостей. Кроме того программа помогает расчитать и входные контура.

В программе для возможных расчетов приведены некоторые лампы американского производства. Выберите один из ближайших аналогов русских ламп и установите исходные данные на эту лампу, или те данные , которые вы собираетесь использовать в усилителе. Скачать данные по лампам. Перейти к содержимому. Запись опубликована в рубрике Программы , Усилители с метками RfAmpDesign скачать , моделирование лампового усилителя , программа расчета лампового УМ , расчет входных контуров , расчитать УМ на лампах , скачать программу для расчета усилителя , усилитель на ГУб , усилитель на ГУМ.

Добавьте в закладки постоянную ссылку. Сайт работает на WordPress.

Прграмма расчета выходных трансформаторов

Вы также можете заказать наложенным платежом справочники для радиолюбителей в крупнейшем интернет-магазине см. Программы для расчетов по электронике Вся информация предоставляется бесплатно. Если у Вас есть какие — нибудь аналогичные программы — присылайте их нам по адресу radiofan avtograd. Страница 1 Программа расчета антенны «волновой канал Шпиндлера» от Vitaly Portunov.

«Расчет лампового усилителя Version «. В архиве программы имеются два *.exe файла, один из них это сама программа, а второй.

Программы для расчётов

Войти на сайт Логин:. Сделать стартовой Добавить в закладки. Мы рады приветствовать Вас на нашем сайте! Мы уверены, что у нас Вы найдете много полезной информации для себя, читайте, скачивайте, все абсолютно бесплатно и без паролей. Периодически материал сайта пополняется, поэтому добавьте Komitart в закладки или подпишитесь на новостную рассылку RSS, так будет проще узнавать о публикуемых новинках. Друзья сайта. Купить паяльник.

Ламповые схемы без мистики: расчет реостатного усилительного каскада на триоде

Правила форума. RU :: Правила :: Голосовой чат :: eHam. Форум Цифровая техника. Программное обеспечение.

Программа рассчитывает номиналы некоторых деталей и основные параметры резистивного лампового усилителя на триоде. Методика расчёта широко описана в различной справочной литературе, например, в книге Д.

Уважаемый Пользователь!

Dec 2, — Расчет П-контура лампового усилителя мощности Кв-передатчика. Очень удобная программа для расчета П-контуров. В программу включена опция расчета катушки индуктивности контура. Новости сайта: Сегодня сайт заработал, но потерялись последние записи в гостевой книге.

Программа «Расчет лампового усилителя V1.0»

Русский: English:. Бесплатный архив статей статей в Архиве. Справочник бесплатно. Параметры радиодеталей бесплатно. Даташиты бесплатно. Прошивки бесплатно. Русские инструкции бесплатно. Стол заказов:.

Скачать. Программа расчета затухания в коаксиальном кабеле в зависимости от диапазона. Скачать Расчет лампового усилителя. Скачать. Расчет.

Программа RF AMP DESIGN

Расчет лампового усилителя программа

Небольшая программа для Электроники МК для расчёта звена активного фильтра низких частот на операционном усилителе. Недавно в работе МК произошёл странный сбой — перестал читаться встроенный диск А. Аналоговый вход у МК всего один, но при подключении внешнего селектора, количество аналоговых входов может быть увеличено до четырёх. Программа рассчитывает номиналы некоторых деталей и основные параметры резистивного лампового усилителя на триоде.

Часть сайта пользователя ЭКВМ. Авторские схемы и программы.

Программа позволяет определить основные параметры усилителя с общей сеткой подача сигнала в катод. Изменяя величину напряжения анода и тока анода вы сразу видите какое нагрузочное сопротивление имеет лампа, а задавая нагруженную добротность выходного контура, можете видеть как меняются необходимые значения конденсаторов и емкостей. Кроме того программа помогает расчитать и входные контура. В программе для возможных расчетов приведены некоторые лампы американского производства.

Логин: Пароль: Запомнить меня Регистрация Забыли пароль? Страницы: 1 2 След.

Программы для расчетов по электронике

Форум любителей технической старины. Добро пожаловать, Гость. Пожалуйста, войдите или зарегистрируйтесь. Вам не пришло письмо с кодом активации? Программа расчёта ламповых усилителей и генераторов.

Усилители Music Angel. КТ Filament Voltage 6. Plate Voltage D.

Микроволны101 | Каскадный анализ

Filter by alphabets Filter by categories

• All
• 1-9
• A
• B
• C
• D
• E
• F
• G
• H
• I
• J
• K
• L
• M
• N
• O
• P
• Q
• R
• S
• T
• U
• 6 V

  6

• З
• Д
• З

закрыть

Нажмите здесь, чтобы перейти на нашу страницу, посвященную коэффициенту шума (включает пример каскада усиления/NF). 0070 Из-за отсутствия спроса и трудностей, связанных со сбором небольших денег с дешевых инженеров по микроволновым печам, мы прекратили попытки продавать рабочую тетрадь Excel по каскадному анализу еще в 2006 году. полная версия бесплатно. Поначалу это звучало неплохо, но в последнее время мы получаем так много запросов, что постоянно отстаем в их выполнении. Если вы вежливо попросили (или просто подумали об этом), а мы не ответили, приносим свои извинения. Идите вперед и получите полную рабочую книгу на нашей странице загрузки!

Вот кликабельный план этой страницы:

Что такое каскадный анализ?

Каскадный анализ малых сигналов

Каскадный анализ коэффициента шума

Каскадный анализ больших сигналов

Что такое каскадный анализ?

Каскадный анализ — это простой, но мощный инструмент для анализа производительности системы. Вы можете почти точно проанализировать усиление слабого сигнала и коэффициент шума и довольно близко подойти к моделированию производительности сильного сигнала, например, предсказать точку компрессии в один дБ.

Все вместе со своими младшими братьями создали электронную таблицу Excel для выполнения каскадного анализа. Уравнение коэффициента шума довольно простое. Добавить достойное нелинейное уравнение для работы с большим сигналом намного сложнее. Но здесь, в Microwaves101, мы уже сделали это и многое другое для вас в удобном инструменте анализа!

Анализ слабых сигналов

В идеальных условиях слабых сигналов усиления и потери каскадных компонентов просто складываются в децибелах. Однако в реальной жизни у вас будут дополнительные эффекты несоответствия потерь и скрытых путей. Каскадный анализ ничего не делает для устранения этих ошибок. Убедитесь, что вы выбрали компоненты, которые хорошо согласованы по сопротивлению, и вам не придется беспокоиться об этом.

Анализ коэффициента шума

Коэффициент шума каскада подчиняется известным уравнениям Фрииса:

Вы можете узнать больше на нашей странице коэффициента шума, где представлены математические расчеты на примере приемника. Встречайте Харальда Фрииса в нашем Зале славы микроволновых печей!

Анализ больших сигналов

Анализ больших сигналов, который можно выполнить с помощью простой электронной таблицы, включает расчет точки сжатия и насыщенной мощности.

На приведенном ниже графике показаны три кривые отклика входной/выходной мощности. «Линейная» кривая просто предполагает, что выходная мощность в дБ будет выше, чем входной сигнал на постоянную величину (коэффициент усиления, 18 дБ на графике). В «кубическом» соотношении характеристика сжатия была подобрана от слабого сигнала до насыщения кубическим полиномом. Это прекрасно работает, пока вы не перенасытите свой компонент, и расчетное усиление не начнет уменьшаться. В реальной жизни выходная мощность, скорее всего, будет насыщаться при дальнейшем увеличении мощности. Мы называем это «насыщенной кубической» моделью. Это то, что мы используем в нашем инструменте каскадного анализа. Обратите внимание, что этот тип кривой не следует применять к квадратичным устройствам, таким как удвоители частоты и детекторы.

Неизвестный редактор потратил немного масла на ночь и подготовил самый известный инструмент каскадного анализа, так что вам никогда не придется этого делать. Мы называем его Cascade101.xls. Он имеет ВСЕ следующие функции:



Автор : Неизвестный редактор

Реклама

Реклама

encyclopedias-details

Расчеты дорог: Lighting Analysts Inc

Файлы, на которые имеются ссылки (прокрутите вниз, чтобы найти ссылки):

TUPERIONAL-RDWYCALCS.DWG

TURUDOULER-RDWYCALCS.AGI (Заполненный файл)

. Время. Предполагается, что расстояние между столбами, используемое в этом руководстве, было сгенерировано программой Roadway Optimizer. (См. отдельное руководство для программы Roadway Optimizer .)

Общие понятия

Расчеты проезжей части в AGi32 несколько отличаются от других расчетов.

• Они соответствуют одному из нескольких стандартов дорожного движения, например RP-8-00 Общества инженеров-светотехников Северной Америки (IES). Стандарты определяют метрики расчета и критерии проектирования, а также расстояние между точками расчета, расстояние до наблюдателя и т. д. и возраст.
• Способ определения границы расчетной сетки проезжей части зависит от направления транспортного потока.
• Если в модели присутствуют какие-либо поверхности, они должны быть определены как поверхность дорожного покрытия или поверхность дорожного покрытия. В противном случае они не будут способствовать результатам расчета.

AGi32 включает входные параметры по умолчанию для размещения сетки и расстояния между точками на основе пяти стандартов дорог, используемых во всем мире:

• В методе IES используются алгоритмы из IESNA RP-8-14
• В методе CIE используются алгоритмы из CIE 140-2000
• В методах Австралии и Новой Зеландии используются алгоритмы стандарта Австралии/Новой Зеландии 1158. 2-2005
• В методе BSEN используются алгоритмы из документа 13201-3.2003
• . В методе ABNT используются алгоритмы из бразильского документа NBR5101-2012

. Дополнительные сведения об этих стандартах и ​​их показателях см. в разделе справки «Стандарт проезжей части — расчетные показатели». В этом уроке мы будем использовать IES RP-8-14.

Постановка задачи

Расположите светильники и расчетные сетки в соответствии с результатами, предположительно полученными с помощью программы Roadway Optimizer, и в соответствии с критериями IES RP-8-14. Расчет и отображение результатов в сводке. Используйте Диспетчер проектов и Диспетчер представлений для отображения различных расчетных сеток в отдельных окнах на экране.

Краткий обзор учебного пособия

Шаг 1. Импорт фона САПР и перевод исходной точки.

Шаг 2 – Определите светильник.

Шаг 3 – Разместите светильники с помощью команды «Массив».

Шаг 4 – Укажите расчетные сетки проезжей части.

Этап 5 – Расчетные сетки: метка и сводка.

Шаг 6. Измените отображение, чтобы отобразить другие показатели.

Шаг 7. Используйте View Manager, чтобы создать дополнительное окно для просмотра результатов.

Шаг 8. Используйте Диспетчер проектов для назначения расчетных сеток определенным представлениям.

Заключение

Шаг 1 – Импорт фона САПР и перевод исходной точки

Наш первый шаг — импорт чертежа САПР, который будет служить фоном для нашей модели. Файл САПР, который нам нужен, является одним из нескольких файлов-примеров, которые используются в учебных пособиях. Если вы еще этого не сделали, вам необходимо загрузить файлы примеров с веб-сайта AGi32. (Инструкции по загрузке и установке см. на странице «Введение» данного руководства.)

После загрузки и установки файлов примеров на компьютер вернитесь в AGi32.

В режиме модели нажмите кнопку «Импорт САПР» на общей панели инструментов в верхнем левом углу экрана или нажмите «Файл» в строке главного меню (верхний левый угол) и выберите «Импорт».

В диалоговом окне «Импорт» перейдите в папку «Файлы образцов САПР» и выберите файл с именем Tutorial-RdwyCalcs.dwg . Щелкните имя файла, а затем кнопку ОК.

Когда появится диалоговое окно «Импорт файла», нажмите маленькую кнопку «Просмотр CAD», чтобы просмотреть импортируемый файл. На открывшемся изображении показаны слои, выбранные процессом Smart Select, который выбирает все слои, которые включены и не зафиксированы. Изображение можно перемещать и/или изменять размер, если хотите. Мы примем слои, выбранные Smart Select.

Затем убедитесь, что единицы измерения в футах указаны в обеих ячейках после единиц, указанных в файле САПР, и единиц, в которые будут преобразованы.

Щелкните вкладку Дополнительные параметры.

Измените шаг кривой на 5 градусов. AGi32 преобразует кривые в сегментированные прямые линии. Шаг кривой в 5 градусов улучшит внешний вид изогнутых линий в проектах на открытом воздухе, чем настройка по умолчанию в 15 градусов.

Нажмите кнопку OK, чтобы начать процесс импорта. Появится дополнительное окно, указывающее, что импорт был выполнен успешно, и показывающее сводку объектов, включенных в импорт. Нажмите ОК еще раз.

Импортированный чертеж отображается с уменьшенным масштабом до Экстентов ++.

Проверка масштаба

Увеличьте масштаб с помощью колесика мыши (прокрутите его от себя) или с помощью команды «Масштаб – Окно» так, чтобы вы были достаточно близко, чтобы измерить расстояние между маркерами станций.

Щелкните команду «Измерить расстояние» на панели инструментов (сразу над кнопкой «Рассчитать»).

Нажмите на галочку рядом с одним из значений маркера станции.

Подведите указатель мыши к следующему маркеру и щелкните по нему. Щелкните правой кнопкой мыши, чтобы завершить команду.

Общая длина отображается (временно) рядом с последним кликом.

Должно быть 100 или что-то очень близкое к этому. (Это не обязательно должно быть точно, просто достаточно близко, чтобы убедиться, что масштаб правильный.) Если это приблизительно 100, значит, ваш масштаб правильный. Если нет, вам нужно будет создать новый файл и повторить шаги, описанные выше.

При перемещении курсора по чертежу обратите внимание, что координаты X и Y состоят из семи цифр, не включая десятичные значения. Когда координаты такие большие, может быть сложно щелкнуть точно, а ввод больших значений также может быть подвержен ошибкам. Перенесем Origin в более удобное место, ближе к чертежу.

В строке главного меню нажмите «Инструменты», а затем выберите «Перевести происхождение».

В командной строке (нижний левый угол экрана) AGi32 запрашивает новое происхождение. Введите эти значения в поле в правом нижнем углу: 1160654,1819894. (Без пробела после запятой.) Нажмите .

Исходное положение можно сбросить в исходное положение в процессе экспорта САПР, если это необходимо.

Шаг 2 – Определение светильника

Второй шаг – определить светильник, который мы хотим использовать в нашем проекте уличного освещения.

В Luminaire Toolkit нажмите кнопку Define (или Меню: Add – Luminaire – Define).

Нажмите кнопку Instabase в верхней части диалогового окна, чтобы получить доступ к области, содержащей базы данных, которые хранятся в облаке для AGi32.

Когда открывается диалоговое окно Instabase In The Cloud (IITC), фотометрические данные светильника, поставляемые с AGi32, доступны для загрузки.

Примечание. Если вы еще не создали профиль пользователя, вам нужно будет сделать это в первую очередь. См. Шаг 1 из Учебное пособие по оптимизатору проезжей части .

На вкладке View/Search в верхней части диалогового окна щелкните ссылку Select Manufacturers .

Прокрутите диалоговое окно до конца и выберите Образец Z-Lux Instabase (22) (частный) . Затем нажмите OK (нижняя часть диалогового окна):

Теперь мы находимся в основной части диалогового окна IITC, где отображается Z-Lux Sample Instabase. Теперь мы можем либо выполнить поиск (используя поля в левой части диалогового окна) для светильников, отвечающих определенным критериям, либо просто выбрать светильник(и), которые мы хотим загрузить для нашего проекта. Мы сделаем последнее.

ПРИМЕЧАНИЕ: Если вы были в IITC и уже загрузили светильники, они будут предварительно выбраны. Вам нужно будет сначала нажать кнопку Unselect All в нижней части диалогового окна, чтобы избежать их повторной загрузки.

1. Нажмите «-» рядом с узлом ZL-Indoor, чтобы свернуть его. (Сворачивание этого узла избавляет от прокрутки.)
2. В узле ZL-Outdoor в группе ZL-Area выберите светильник zlroad3.ies  . Вы увидите его характеристики, показанные справа.
3. В нижней части диалогового окна нажмите Загрузить .

Так как этот светильник не имеет символа светильника, включенного в файл фотометрических данных, нам придется выбрать его.

Выберите столб в качестве типа монтажа.

Выберите символ Box Down.

Оставьте отметку в поле «Включить в определение светильника».

Нажмите OK.

Это возвращает нас к диалоговому окну Define Luminaire. Выбранный светильник загружается в раздел Определенные светильники в верхней части диалогового окна. Мы внесем несколько изменений в светильник, чтобы сделать его более подходящим для нашего проекта.

Сначала нажмите кнопку Relabel (правая часть диалогового окна) и введите новую метку: A .

Далее введите Описание: 310 Вт HPS .

Обратите внимание, что есть галочка для Pole и точка для Dynamic: Attach to Z = 0. Галочка здесь, потому что мы отметили «Включить в Lum. Деф.” в диалоговом окне «Смарт-символы». «Динамический» означает, что длина стойки будет меняться в зависимости от высоты монтажа. Z=0 указывает высоту нижней части стойки. (Возможно, будет уместно использовать другое значение, например 30, если нижняя часть столба должна находиться над уровнем земли, например, на приподнятом участке автомагистрали. )

Измените длину руки на 6,5 фута.

Примечание. Минимальная длина руки не является физической рукой. Это длина, необходимая в AGi32 для перемещения стойки из середины светильника. К этому значению следует добавить любую желаемую физическую длину руки. Наш светильник будет иметь реальную физическую руку длиной 6 футов.

Нажмите кнопку Specify, чтобы вызвать калькулятор Light Loss Factor.

Введите следующие коэффициенты потерь света:

• Амортизация светового потока лампы (LLD): 0,9
• Грязевой износ светильника (LDD): 0,8
• Коэффициент балласта: 0,95

Комбинированный LLF отображается внизу: 0,684. Нажмите OK  , чтобы вернуться в диалоговое окно «Определить светильник».

Нажмите кнопку Добавить/Переопределить , чтобы сохранить все эти изменения.

Закройте это диалоговое окно.

Шаг 3. Разместите светильники с помощью команды Array

Прежде чем мы сможем разместить наши светильники, нам нужно какое-то представление о расстоянии, которое мы должны использовать. Это можно определить с помощью программы Roadway Optimizer. Существует отдельное руководство по оптимизатору дорог, в котором рассказывается, как использовать этот инструмент. Для целей этого урока мы предполагаем, что это уже было сделано и что у нас есть результаты.

В этом уроке мы будем следовать RP-8-00 от Общества инженеров-светотехников Северной Америки (IES). RP-8-00 предоставит критерии освещения, которым мы должны соответствовать для нашей дороги, основываясь на следующих допущениях: Коллекторная дорога, Средняя вероятность конфликта с пешеходами. Следуя методу яркости (таблица 3 в RP-8-00), наши критерии проектирования следующие: средняя яркость дорожного покрытия = 0,6 кд/м ² , средняя/минимальная яркость = 3,5, максимальная/минимальная яркость = 6,0 и вуалирующая яркость коэффициент = 0,4. (Коэффициент вуалирующей яркости представляет собой максимальную вуалирующую яркость, деленную на среднюю яркость дорожного покрытия.)

Нам также необходимо знать тип дорожного покрытия. Предположим, что у нас асфальтовая дорога с грубой текстурой и слегка зеркальной по своим характеристикам отражения. Это покрытие категории R3.

На основе этих допущений, расположения опор в шахматном порядке и требуемой высоты установки 35 футов, программа Roadway Optimizer возвращает расстояние между опорами 225 футов (между опорами на одной стороне дороги).

В Luminaire Toolkit установите высоту монтажа (MH) на 35 футов.

Привязка должна быть включена и установлена ​​на 2 фута.

Ortho и SnapTo должны быть отключены.

Поскольку ширина дороги различается, мы воспользуемся командой «Массив» для размещения светильников в показанном здесь сегменте, где ширина относительно постоянна.

В Luminaire Toolkit нажмите кнопку Array. (Или, Меню — Изменить — Светильник — Массив — Прямоугольный.)

Сделайте следующие выборы и настройки:

• — Использовать текущую спецификацию светильника (новое местоположение)
• — Ориентация светильника: перпендикулярно массиву (вдоль, сверху вниз)
• — Установить интервал: L-R = 225 ; T-B = 0
• — Без смещения

Нажмите OK.

Для расположения первого светильника щелкните по координатам X,Y 420,394 или введите эти координаты (без пробела) в поле в правом нижнем углу экрана и нажмите Enter. Перетащите курсор вправо и щелкните (введите) координаты второй точки границы массива, 1322 422 . (Гораздо проще ввести или нажать на эти 3-значные координаты, чем на 7-значные исходные версии!)

Светильники можно увидеть вдоль южной стороны улицы. Далее мы разместим светильники вдоль северной стороны улицы, а затем скорректируем их расположение по мере необходимости.

Нажмите кнопку Массив еще раз.

Сохранить те же настройки, что и в прошлый раз. Нажмите «ОК».

Оставьте значение Snap равным 2 .

Щелкните или введите координаты первого светильника сетки на 1432 486 .

Перетащите мышь влево и щелкните или введите напротив границы массива 300,448 .

Обратите внимание, что, поскольку на этот раз мы создавали массив справа налево, светильники теперь смотрят в противоположном направлении.

Теперь у нас есть светильники, расположенные в шахматном порядке по обеим сторонам улицы. Однако некоторые положения необходимо скорректировать. Мы будем использовать для этого команду Move — Luminaire.

С помощью колесика мыши немного увеличьте масштаб светильника, положение которого необходимо отрегулировать. Второй слева светильник на северной стороне улицы находится на улице, а не на бордюре.

Щелкните команду «Переместить светильник». (Или в строке главного меню выберите Modify — Luminaire — Move — Same Aiming Angles — Single.)

Команда Move в AGi32 состоит из трех шагов: что перемещать, куда перемещать и куда перемещать. это к. Обратите внимание, что точка «от» не обязательно должна быть на самом светильнике. Светильник будет сохранять то же положение относительно курсора, когда вы щелкаете (или вводите) новое местоположение.

Теперь к курсору прикреплена рамка выбора. Поместите коробку выбора над светильником, который нужно переместить, и щелкните.

Командная строка (нижний левый угол) запрашивает точку для перемещения. Нажмите на заднюю часть кронштейна светильника, где находится шест.

Третий шаг — переместить курсор обратно в новую позицию, за пределы улицы. Отключение привязки ( F9 на клавиатуре) упростит выбор подходящей позиции.

Проверьте наличие других светильников, которые могут находиться на улице или, возможно, на подъездной дорожке.

Сколько светильников мы поставили? Быстрый способ узнать это — снова открыть диалоговое окно Define Luminaire.

Нажмите кнопку «Определить». Количество местоположений каждого определенного типа светильника отображается в третьем столбце списка светильников.

Нажмите кнопку «Закрыть».

Шаг 4. Укажите расчетную сетку проезжей части

Сетки проезжей части ведут себя не так, как другие расчетные сетки в AGi32. Любые имеющиеся объекты или поверхности помещений должны быть обозначены как Roadway Pavement или Roadway Contributor (выполняется в Редактировании поверхности). В противном случае они будут проигнорированы и не будут влиять на результаты расчета. На данный момент в проекте у нас нет никаких объектов, но важно помнить об этом.

Перейдите к набору инструментов для расчетов, щелкнув заголовок «Расчеты» в наборе инструментов для моделирования. Нажмите на кнопку Расчет дорожного полотна. (Или в строке главного меню Добавить — Расчеты — Дорога.)

Сетки проезжей части могут быть указаны в соответствии с одним из нескольких стандартов освещения проезжей части. Наиболее распространенным в Северной Америке является Рекомендуемая практика 8 (RP-8-14) от Светотехнического общества Северной Америки (IES). Стандартом по умолчанию является IES RP-8-14, который мы и будем использовать.

Установить количество полос в направлении движения = 2 . Обратите внимание, что количество полос в противоположном направлении отображается серым цветом при выборе RP-8-14; Критерии РП-8-14 распространяются только на сторону водителя.

Оставьте точку в переключателе Set Spacing и установите значение 16,4 футов. (Это 5 метров, максимальное значение, разрешенное РП-8-14.)

В качестве типа покрытия выберем R3 . Нажмите стрелку раскрывающегося списка для выбора R-Table, чтобы увидеть варианты здесь. R1, R2, R3 и R4 определены в RP-8-14. Остальные определяются другими стандартами.

Обратите внимание на четыре показателя, указанные слева. Это метрики, определенные в RP-8-14. В других стандартах этот список изменится. Вы можете рассчитать все или только некоторые из перечисленных показателей. Все отмечены по умолчанию, что мы и будем использовать для нашего примера.

В этом списке нажмите один раз на Освещение, чтобы выделить его.

В разделе «Сводка по выбранным показателям» увеличьте значение «Десятичные числа» до 2 , а затем нажмите «Применить ко всем показателям» 9.кнопка 0132.

Щелкните в поле Цвет и измените цвет на красный .

Теперь щелкните один раз на уровне видимости (STV), чтобы выделить его.

Поставьте отметку в поле «Средневзвешенное значение VL (STV)».

Измените цвет на синий .

Наконец, нажмите один раз на Veiling Luminance, чтобы сфокусировать его.

Поставьте галочку в поле Max Lv/Lavg Ratio.

Изменить цвет на Зеленый .

Перед закрытием этого диалогового окна обратите внимание на небольшой рисунок справа. Указывает порядок, в котором будут указаны границы сетки. (Это также было упомянуто в подсказке, появившейся перед открытием диалогового окна.)

Примечание. Чтобы получить определения этих показателей, откройте раздел справки под названием «Стандарт проезжей части — расчетные показатели», а затем прокрутите вниз до RP-8-14. метрики.

Щелкните OK , чтобы закрыть это диалоговое окно.

Командная строка AGi32 просит нас щелкнуть или ввести координаты первой точки, определяющей расчетные сетки. Порядок, в котором мы их указываем, важен. Первая и вторая точки определяют направление транспортного потока. Расстояние от второй до третьей точки определяет ширину проезжей части со стороны водителя.

Включить привязку ( F9 на клавиатуре), если это еще не сделано. Значение по-прежнему должно быть 2 .

Для первой точки, определяющей нашу сетку, нажмите на точку 420,398 или введите эти значения в поле в нижней части экрана чуть выше значения привязки.

Для второй точки щелкните или введите значения X,Y, 1390,428 .

Для третьей точки щелкните или введите значения X, Y 1390,452 .

В левом конце сетки вы можете увидеть две маленькие стрелки, указывающие направление транспортного потока.

Слегка переместитесь влево (удерживая колесо мыши и проведя мышью вправо), вы увидите позиции Наблюдателей.

Обратите внимание, что сетка черная. Это указывает на то, что это наша сетка Luminance. (Мы не изменили цвет сетки яркости по умолчанию, черный.)

Щелкните стрелку раскрывающегося списка рядом с кнопкой «Рассчитать» и измените метод расчета на 9.0131 Только прямой метод .

Нажмите кнопку Вычислить .

Этап 5 – Расчетные сетки: метка и сводка

Расчет занял всего несколько секунд, так как не нужно было учитывать взаимно отраженный свет.

Результаты можно увидеть в поле Статистика. Если он не открыт, нажмите кнопку Статистика на нижней панели инструментов.

Прокрутите окно статистики и обратите внимание, что AGi32 рассчитал все четыре показателя проезжей части, определенные в RP-8-00, а также два других, фоновую яркость и целевую яркость, которые являются компонентами расчетов уровня видимости и STV. .

Мы можем отобразить сводку рассчитанной статистики рядом с поточечной сеткой.

В наборе инструментов для расчетов нажмите кнопку «Редактировать расчетные точки». (Или на главной панели инструментов выберите «Изменить» — «Расчеты» — «Редактировать».)

К курсору прикреплена рамка выбора. Нажмите на любую точку в только что размещенной сетке.

В диалоговом окне «Редактировать расчетные точки» параметр «Яркость» выбран по умолчанию (вверху списка). Нажмите на кнопку «Маркировка».

Работая на вкладке «Первая точка», поставьте галочки в полях «Ярлык точек расчета» и «Сводка».

Измените Размер текста на 5 футов.

Нажмите OK, чтобы вернуться в диалоговое окно «Редактировать точки расчета».

Нажмите OK еще раз, чтобы вернуться в режим модели.

Метка отображается чуть ниже левого конца расчетной сетки:

Если такое положение неудобно, Метку можно переместить.

Щелкните стрелку раскрывающегося списка рядом с кнопкой «Удалить метку точек расчета» и выберите «Переместить». (Или в строке главного меню выберите «Изменить» — «Расчеты» — «Ярлыки» — «Переместить». )

Прикрепив к курсору рамку выбора, щелкните в любой точке расчетной сетки.

Щелкните левый верхний угол метки как точку для перемещения.

Переместите этикетку в нужное место и защелкните ее. Одна возможность показана здесь слева.

Примечание. Чтобы удалить фантомное изображение, оставшееся после перемещения, просто щелкните команду «Перерисовать» (выглядит как карандаш) на главной панели инструментов.

Шаг 6. Измените отображение, чтобы отобразить другие показатели

Текущее отображение — яркость тротуара по точкам. Однако, как упоминалось ранее, AGi32 рассчитал все показатели проезжей части, определенные RP-8-00. Диспетчер проектов предоставляет нам средства для изменения того, что отображается в режиме модели.

Нажмите кнопку «Диспетчер проектов», расположенную рядом с кнопкой «Рассчитать». (Прочитайте информацию во всплывающей подсказке, а затем закройте ее.)

В верхней части диалогового окна установите флажок в столбце Загрузить для Project_1.

В списке Entities выберите CalcPts.

Обратите внимание, что в столбце Vis (видимость) отмечена только сетка Luminance. Также обратите внимание, что цвет каждой сетки отображается в крайнем правом столбце.

Снимите флажок «Яркость» и вместо этого установите флажок в поле «Вид» для «Освещение».

Нажмите OK, чтобы вернуться в режим модели.

Теперь отображается освещенность (красная), включая ее метку со статистической сводкой сетки освещенности:

Тот же самый процесс будет выполняться для отображения любых других сеток.

Шаг 7. Используйте «Диспетчер представлений» для создания дополнительного окна для просмотра результатов

Команда «Диспетчер представлений» позволяет пользователю просматривать проект более чем в одном окне одновременно. Примером может служить горизонтальный вид и вертикальный вид классной комнаты или увеличенный вид экстентов и увеличенный вид определенной области.

Нажмите «Диспетчер представлений» на главной панели инструментов.

Введите имя для нового вида: Вид 2.

Нажмите кнопку «Добавить».

Выберите «Каскадировать» и «Изменить размер видов».

Обратите внимание, что два имени представления выделены. Любые виды, имена которых выделены в этом диалоговом окне, будут отображаться в режиме модели.

Нажмите OK.

View_1 и View 2 теперь отображаются в режиме модели. Выбор «Каскад» приводит к тому, что они перекрываются, но оба видны. Вы можете переместить View 2, чтобы одновременно видеть больше View_1.

Щелкните один раз в представлении 2, чтобы выделить его. Теперь нажмите кнопку Zoom Extents++ на главной панели инструментов.

View_1 отображает ранее созданный увеличенный вид. В представлении 2 отображается весь проект:

Шаг 8. Используйте Диспетчер проектов для назначения расчетных сеток конкретным видам

Нажмите кнопку «Диспетчер проектов».

Поставьте галочку в столбце «Загрузка» для Project_1, если ее там еще нет.

В списке Тип объекта выберите CalcPts.

В столбце Vis для сетки Luminance установлен флажок. Поставьте еще одну галочку в столбце Vis, на этот раз для Illuminance.

В столбце PtsView отображается «Все» для каждой из расчетных сеток, указывая, что они будут отображаться в любом созданном представлении, при условии, что столбец Vis отмечен флажком. Если в столбце Vis отмечено более одной сетки, значения будут отображаться друг над другом, что сделает их нечитаемыми.

Мы назначим две сетки определенным представлениям, что позволит нам исследовать более одного представления одновременно.

В столбце «Вид» щелкните стрелку вниз рядом с «Все» для сетки яркости и выберите «Просмотр 2».

Щелкните стрелку вниз рядом с «Все» для сетки освещенности и выберите «Просмотр_1».

Освещенность будет отображаться по точкам в View_1, яркость по точкам в View 2.

Нажмите OK, чтобы вернуться в режим модели с этими изменениями.

Изучение двух отображаемых представлений показывает, что точечная сетка в Виде 2 теперь черная, что указывает на то, что это сетка яркости. Вы можете увеличить его, чтобы увидеть подробную информацию.

Обратите также внимание на то, что позиции наблюдателя показаны на Виде 2 слева от сетки яркости. Нет определенного наблюдателя для освещенности, следовательно, нет позиций наблюдателя на дисплее View_1.

Тот же самый процесс можно использовать для отображения сеток Veiling Luminance и Visibility в их собственных окнах просмотра.

Заключение

В этом руководстве мы рассмотрели некоторые из основных способов использования диалогового окна Спецификация расчета проезжей части. Таким образом, пользователь должен выбрать один из нескольких стандартов проезжей части, некоторые из которых являются международными по своему характеру, а затем выбрать тип проезжей части (выбор R-таблицы). Задается количество дорожек и выбираются (или снимаются) метрики для расчета, а также некоторые другие параметры.

Если впоследствии потребуются какие-либо изменения в расчетных сетках, их можно внести с помощью команды «Редактировать точки расчета» в Инструментарии расчетов.
