Программное обеспечение для проектирования шинопроводных линий

Проектирование шинопроводных линий не обходится без программного обеспечения. В данной статье мы сделаем краткий обзор специализированного программного обеспечения от производителей шинопровода для расчёта и проектирования шинопроводных линий.

На рынке РФ достаточно много систем для проектирования, например, Autocad, Revit, E-plan, Nanocad и т.п.., которые позволяют использовать уже готовые библиотеки элементов от производителей, и как правило этого достаточно. Тем не менее у многих производителей шинопровода есть разработанное собственное программное обеспечение.

Итак, начнём обзор ПО:

Schneider Electric

Schneider Electric является разработчиком широкого спектра программного обеспечения для электротехнического проектирования. Основные программные продукты:

Rapsodie

Компоновка распределительных щитов до 3200А

Rapsodie — это интеллектуальный инструмент для компоновки НКУ.

• Rapsodie предназначена для компоновки шкафов НН серий Prisma Plus, Pragma и Kaedra.
• Работа в Rapsodie существенно ускоряет процесс компоновки шкафа.
• В результате работы с программой пользователь может получить: внешний вид шкафа и полную сборочную спецификацию, а также подробный расчет стоимости проекта.
• База данных программы содержит устройства Schneider Electric, пользователь может автоматически подобрать к ним дополнительные аксессуары. Также есть возможность создавать персональный каталог из устройств, которых нет в базе данных программы.
• Rapsodie также позволяет подобрать отобразить топологию однолинейной схемы для корректного подбора распределительных устройств и монтажных аксессуаров.
• В программе есть режим автоматического подбора ячейки нужной конфигурации с учетом ранее заданных критериев.
• Программа имеет привлекательный и интуитивно понятный русскоязычный интерфейс, документация выдается в виде файлов распространенных форматов (*. txt, *.xls, *.pdf, *.dxf).

CanBRASS

Программное обеспечение для составления спецификаций и расчета стоимости шинопроводов Canalis

CanBrass является инструментом для проектирования, составления спецификаций и расчета стоимости шинопроводов Canalis.

• Программное обеспечение включает три вида расчета стоимости:
• Расчет линейных размеров: пользователь проектирует линию, программное обеспечение выдает расчет стоимости по функциям (транспорт, распределение, изменение направления, крепление и т.д.).
• Пореференсный расчет: пользователь проектирует линию, программное обеспечение генерирует спецификацию с ценой (референсы и время работ).
• Графический режим: пользователь строит линию в 3D, программное обеспечение выдает спецификацию с ценой (референсы и время работ).

Набор из семи он-лайн инструментов

Инструменты для расчёта сетей низкого напряжения

Инструменты для электротехнических расчетов при проектировании — это набор он-лайн ресурсов, разработанных для поддержки при проектировании.

Внимание! Для того, чтобы перейти к on-line инструментам для проектирования необходимо выбрать раздел «Дополнительные ссылки» и далее «Online Tools».

Данные инструменты позволяют:

Отобразить время-токовую характеристику автоматического выключателя

Проверить время-токовую селективность между двумя автоматическими выключателями и отобразить их кривые отключения на одном графике

Подобрать все автоматические выключатели, которые обеспечивают селективность с заданным устройством

Подобрать все автоматические выключатели, которые обеспечивают каскадирование с заданным устройством

Отобразить кривые отключения двух устройств защитного отключения (УЗО) и проверить их селективность

Рассчитать площадь поперечного сечения кабелей и составить кабельный журнал

Рассчитать падение напряжения на заданном кабеле и проверить максимальную длину

По итогам работы с указанными инструментами предлагается автоматическое составление отчета.

Не требуется скачивать инструменты, можно напрямую использовать самую последнюю информацию прямо в своем Интернет-обозревателе.

Данные инструменты заменяют использование устаревающих ПО Curve Direct и Direct coordination.

Требует установки Microsoft Silverlight

Eco2

Бесплатное программное обеспечение для оценки экономии энергии на насосах и вентиляторах приложений

DKS

Fix Combitech

Программа позволяет автоматически рассчитать количество требуемых элементов кабеленесущих систем, таких как: листовые, стеклопластиковые, лестничные, тяжелые и проволочные лотки, системы организации рабочих мест, а также всех монтажных элементов и аксессуаров. Создавайте собственные проекты онлайн и выгружайте спецификации одной кнопкой в удобном формате.

Плагин Hercules для Revit

«Плагин Hercules», позволяет спроектировать шинопровод «Hercules» в среде BIM на базе программы Revit.

Пользуясь данным плагином, проектировщику не потребуется обращаться за дополнительным справочным материалом, так как программа сама подберет элементы трассы. Кроме того, плагин «Hercules» позволяет значительно ускорить ряд процессов, которые раньше занимали большую часть времени. Например, проектирование узла подключения шинопровода к трансформатору теперь осуществляется нажатием одной кнопки.

Следует отметить и другие, не менее важные, преимущества плагина, такие как:

автоматическая расстановка элементов вдоль спроектированной трассы;

оптимальный порядок расстановки прямых элементов, минимизирующий количество нестандартных секций;

расстановка огнестойких проходок в один клик с соблюдением требований к их положению относительно мест соединения секций шинопровода;

возможность смены положения нейтрали по всей трассе нажатием одной кнопки;

автоматическое формирование спецификации.

Плагин будет интересен проектировщикам, выполняющим проекты в программе Autodesk Revit.

После установки данного инструмента на ПК пользователя необходимо лишь открыть шаблон проекта в среде Revit, в который уже загружены все семейства шинопроводов «Hercules» серии «Powertech».

Многофункциональное программное обеспечение «RAM cube»

Программный комплекс, предназначенный для проектирования и конструирования НКУ на базе решений «RAM power» с максимальной степенью секционирования 4b. Программа позволяет получить однолинейную схему, внешний вид и спецификацию, которые выгружаются в формат dwg.

Программа «RAM cube» предназначена для:

1. Проектирования и конструирования НКУ на базе решений «RAM power»– шкафов со стационарным

размещением активного электрооборудования со степенью секционирования до 4b;

2. Быстрого получения полной заказной спецификации в формате xlsx, с разбивкой по шкафам, активному

оборудованию и продукции ДКС;

3. Получения чертежей общего вида сборки и внутренней компоновки шкафов.

EATON

xSpider

Система программ xSpider является графически ориентированной системой для расчета параметров сетей низкого напряжения с установленными устройствами защиты Eaton.

Для радиальных и узловых сетей выполняется расчет падений напряжения, распределения нагрузки и токов короткого замыкания, и впоследствии проверка пригодности использованных кабелей и устройств

защиты. Программа предназначена, прежде всего, для проектировщиков и расчетчиков.

Общие свойства:

• Решение сетей TN/IT/TT различных систем напряжения до 1000В.
• Решение радиальных и ячеистых сетей.
• Решение сетей, питаемых от одного или более различных источников питания (сеть высшего уровня, трансформатор, генератор), решение сетей, питаемых параллельно от различных источников питания.
• Возможность моделировать различные рабочие состояния сети путем отключения источников питания и нагрузок; в распоряжении имеется Менеджер эксплуатационных состояний.
• Возможность настроить коэффициенты одновременности и коэффициенты использования.
• База данных компонентов с наглядной древовидной структурой с возможностью добавления компонентов пользователем.
• Автоматический расчет параметров проводов, защитных и коммутационных устройств для стандартных конфигураций сети.
• Все расчеты (падения напряжений, распределения нагрузки, импеданса, коротких замыканий) исходят из действующих стандартов IEC.
• Решение селективности – функции для работы с таблицами селективности и функции для работы с характеристиками отключения.
• Генерирование документации (схема соединений с результатами расчета, отчет о расчете (report), таблицы с параметрами

компонентов и с результатами расчета).

Компания EKF

Компания предоставляет базу элементов для всех популярних CAD систем: Revit, Nanocad-Электро, Nanocad-СКС, E-plan, Autocad, Pro Design, CAD5D. Помимо этого есть собственное ПО: Master tool, Master Cad, Master tuner, Master Score, Master Home.

Master Cad

Типовые схемы НКУ

Готовые типовые схемы в формате DWG. отрисованные на элементной базе EKF позволяют проектировщику быстро и безошибочно спроектировать любой объект, начиная от ввода в здание и заканчивая распределением электроэнергии конечному потребителю. Все схемы сопровождаются готовой спецификацией и рекомендованным для использования электрощитом.

Типовые решения

Комплексные готовые решения для жилищного строительства и инфраструктуры города, отрисованные на элементной базе EKF с прилагающейся спецификацией. Данные решения помогут любому проектировщику сэкономить время и исключить ошибку при проектировании новых объектов.

Автоматическое создание спецификации

Одной из особенностей MASTERCad является возможность автоматического создания спецификации по проектируемому объекту. Для удобства пользователей представлены видеоролики с инструкциями по работе с различными функциями сервиса.

Gersan

Программное обеспечение Gersan — программа Busbar Drawing Add-In for AutoCad

GRAZIADIO & C. S.p.A.

У компании GRAZIADIO&C. S.p.A. есть собственное программное обеспечение Blindocad.

Blindocad 2017

Blindocad это специализированное программное обеспечение компании Graziadio для создания 2D и 3D проектов шинопроводов в среде AUTOCAD.

Основные характеристики ПО Blindocad от компании GRAZIADIO&C. S.p.A.

• 2D проектирование
• 3D проектирование
• Составление чертежа для GLS серии
• Составление чертежа для GDA серии
• Составление чертежа для Isolsbarra серии
• Работа на нескольких языках
• Простота установки
• Бесплатная версия без ограничений
• Автоматическое составление спецификации

Siemens

Компания Siemens является разработчикам линеек программ SIVACON, Simaris и др.

Программные средства SIVACON помогают в составлении спецификаций, оценке размеров и подборе технических параметров систем шинопровода.

MobileSpice

Помощь в выборе распределительного шинопровода.

Программа позволяет составлять заказы на распределительные шинопроводы до 1250 A и доступна через Интернет в системе A&D Mall

SIMARIS Sketch Средство проектирования на основе AutoCAD с визуально привлекательной 3D-графикой

Он позволяет точно определить места подключения к низковольтной распределительной сети или трансформатора, с учетом местных условий и конструкций, таких как брандмауэры, а также требований пожарной безопасности.С помощью эскиза SIMARIS можно создать трехмерную маршрутизацию систем магистральных шин BD01, BD2, LD, LX, LI и др. для конкретного проекта.

SIMARIS design

Программа позволяет произвести быстрый расчет и произвести проектирование систем энергораспределения промышленных, жилых и нежилых зданий.

SIMARIS project

Программа обеспечивает быстрый расчет требований по размещению необходимого оборудования внутри здания — от оборудования среднего напряжения до низковольтных распределительных щитов.

Продукты и системы входящие в состав SIMARIS project:

• Ячейки среднего напряжения
• Силовые трансформаторы
• Главные распределительные щиты (ГРЩ)
• Распределительные щиты
• Кабель/шинопровод

SIMARIS Curves

SIMARIS curves — это программный продукт для быстрого и простого сравнения отключающих характеристик низковольтных аппаратов защиты и предохранителей производства Siemens.
С помощью программы SIMARIS curves можно симулировать установку параметров на аппаратах защиты, чтобы получить обзор селективности в этой комбинации. Соответствующая кривая выбирается путем непосредственного ввода заказного номера аппарата Siemens, используя удобный конфигуратор оборудования.

VAHLE

Известный немецкий производитель троллейного шинопровода VAHLE на своём сайте имеет удобный онлайн-конфигуратор E-Conf.

Возможности конфигуратора E-Conf

• Поиск оборудования
• Расширенный поиск оборудования по заданным параметрам
• Корзина покупок
• Сервис заказа
• Проектирование шинопроводов на основе данных моделей с помощью правил проектирования
• Электронный расчет систем на основе данных технических данных
• Тесная интеграция с системой VAHLE-ERP
• Конфигурация комплектных сборных шин и создание спецификаций продаж

Zucchini S. p.A.

При разработке шинопроводов компания Zucchini S.p.A. использует программы PDS Intergraph и SmartPlant 3D, PDMS AVEVA, Bentley, AutodeskRevit, Tipre, Tisystem, BTlib

Компания Zucchini предлагает скачать программы, разработанные компанией BTicino, которая, как и Zucchini S.p.A, входит в группу Legrand: Tipre, Tisystem, BTlib

BTlib

BtLib — это библиотека рисунков в формате DWG, которые можно вызывать непосредственно в AutoCad (FULL-версия), Spac Start, распространяемые SDProget и ElettraCAD, распространяемые BetaCAD. Внутри библиотеки представлены чертежи плотницких работ, панелей и приборов для изготовления чертежей электрических панелей.
После установки библиотеки и запуска AutoCad появляется окно со спискам, в котором можно выбрать выделенный блок чертежа (он отображается в окне предварительного просмотра) и перетащите его на рабочий лист. Можно изменить масштаб, изменив значение в левом нижнем углу, включить / выключить окно предварительного просмотра. Блоки чертежей также могут использоваться с версиями LT AutoCad.

28.11.2019

Производство, сборка электрощитового оборудования

В ходе подготовки и во время производств электрощитов (электрощитового оборудования) требуется выполнить много подготовительных, технологических операций, для выполнения данных задач привлекаются специалисты разного профиля. Электрощиты мы производим с напряжением до 1000 вольт.
Как обычно порядок работы при производстве следующий:
Проектирование (допроектирование, проверка спецификации оборудования для сборки )
Сборка электрощитов
Монтаж электрощитов (по просьбе заказчика)

Производство электрощитового оборудования
Производство электрощитов Производство электрощитов согласно требованиям ГОСТОв осуществляется на производственных площадях предприятия, сборка щитов с проверкой ОТК, в результате этого заказчик получает качественный продукт, что позволяет нам конкурировать на рынке электрощитового оборудования.
На фото показаны фрагменты работ по изготовлению ГРЩ на комплектующих Schneider Electric

Компоновка изделий, комплектующие Шнайдер Электрик, производится с помощью программного обеспечения Schneider Electric Rapsodie V1.4, при компоновке изделий на комплектующих АВВ применяется программа P.D.C. Panel Design Configurator.

На фото показана установка контакторов и автоматических выключателей, закрытые прозрачным пластроном и разводка алюминиевых шин в щите.

Панели главного распределительного щита, фото Грщ с обратной стороны.
Электрощитовое оборудование высокого качества, комплектующие на выбор заказчика, услуги по сборке и монтажу.
Чтобы купить электрощитовое оборудование, обращайтесь в отдел продаж.
Компания производит любое электрощитовое оборудование до 6300А (типовое, соответствующее всем требованиям ГОСТ, и на заказ по линейной схеме заказчика).

Мы оказываем следующие виды услуг:
Проектирование НКУ до 6300 А;
Сборка электрощитов;
Монтаж электрощитов.

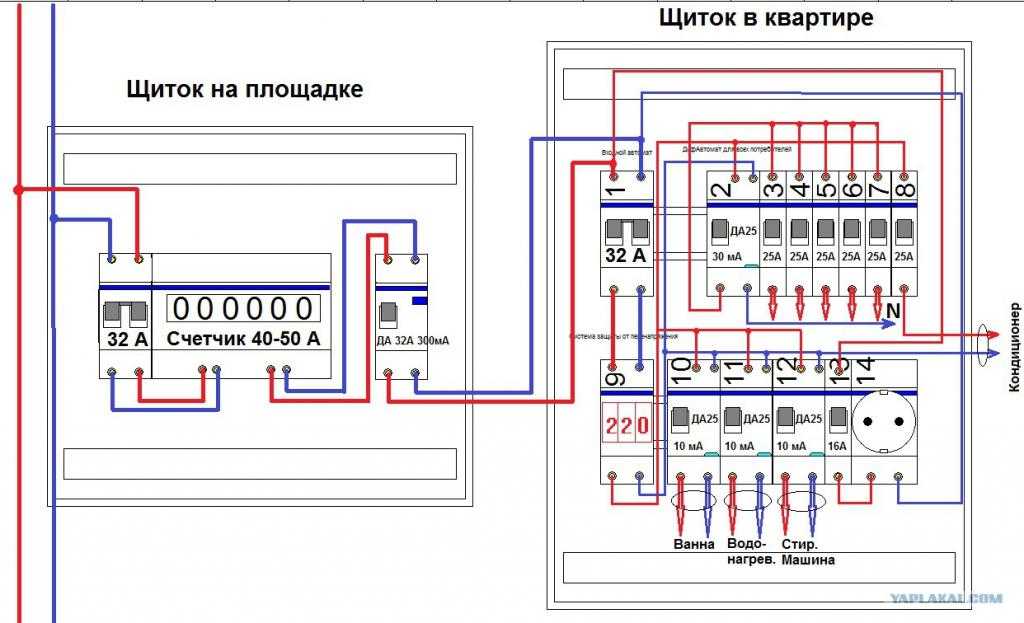

От электричества и техники зависят все стороны нашей жизни: быт, работа, транспорт. Чтобы обеспечить безопасную и бесперебойную работу электрических приборов и электронных устройств, требуются надёжные системы распределения электроэнергии и управления техникой. Такими системами служат НКУ – низковольтные комплектные устройства или электрощиты.
На сегодняшний день электрощитовое оборудование очень разнообразно. В зависимости от задач электрощит может быть выполнен как целый комплекс напольных электрошкафов или как крохотный щиток на несколько модулей. По функциональности обычно выделяют следующие типы щитов:
— распределительное оборудование – ВРУ, АВР, ГРЩ, ЩР, ЩЭ, ЩК – щиты, служащие для приёма и распределения электрической энергии
— управляющее оборудование – щиты управления и щиты автоматики: ЩУ, ЩО, ЩАО, ЩУО, ЩУН, ЩУВ, ЩУДГ и прочие виды.
ООО «04кВ» занимается проектированием, сборкой и монтажом всех видов НКУ как бытового, так и промышленного назначения. У нас Вы можете купить типовые электрощиты или заказать электрощит по индивидуальной схеме.
Мы предлагает следующие типовые электрощиты: УВР, ВРУ, ЩР, ЩК, ЩУ, ЩО, ЯРП, ЯРВ, ЯБПВУ, ЩАВР, ГРЩ, ГЩВУ. Серийное производство электрощитов осуществляется по ТУ 3434-002-92019326-2011, и соответствуют требованиям ГОСТ. При этом стоимость изделия зависит от Вашего выбора конкретной комплектации и производителя комплектующих. Компания ГРЩ предлагает также спроектировать НКУ непосредственно под Ваши нужды, будь то распределительный щит для загородного дома или промышленный щит автоматики. Также мы осуществляем сборку электрощитового оборудования по схеме заказчика согласно его пожеланиям.
Что касается комплектующей аппаратуры электрощитов, то мы применяем только сертифицированное низковольтное оборудование от лучших мировых и отечественных производителей: ABB, Schneider Electric, Legrand, IEK, EKF, DEKraft, TDM, ДЗНВА, Контактор. Выбор корпуса электрощита тоже важен, порой от него зависит сохранность аппаратуры, удобство монтажа и эксплуатации.
При сборке электрошкафов часто монтаж в корпусах Rittal – производителя самых качественных корпусов для промышленных объектов, – Schneider Electric, Estap, DKC, IEK, Legrand, EKF, DEKraft.

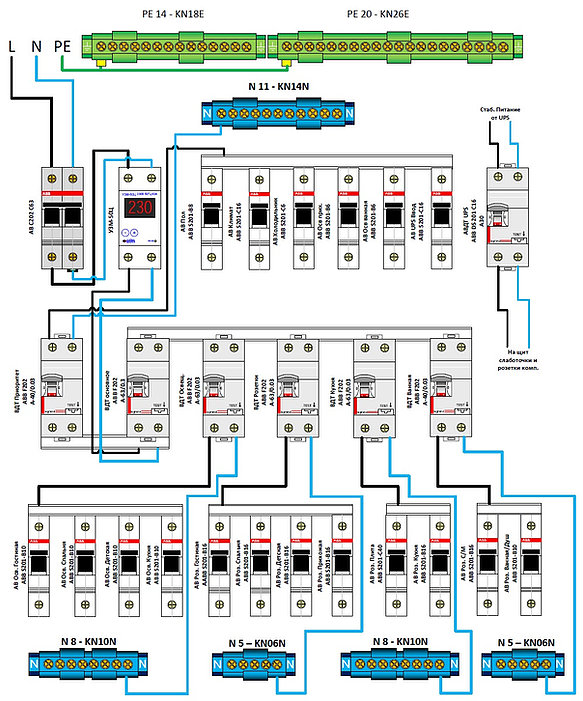

У нас Вы можете заказать электрощитовое оборудование от ГРЩ до квартирных щитков ЩК. Обращайтесь в отдел продаж или отдел проектирования для консультации или составления заказа!

Программное обеспечение для проектирования шкафов

— Zuken US

E3.panel

Меню

Advanced 2D и 3D Control Cabinet Design

Решение E3.series для проектирования шкафов (E3.panel) предлагает интегрированное решение для эффективного создания проектов для управления производством, сборкой и обслуживанием. Встроенные функции проектирования для производства позволяют собирать данные, необходимые для раскрытия истинного потенциала цифровизации. Партнерские отношения с ведущими решениями по проектированию, производству, сборке и обслуживанию систем управления создают надежную экосистему, позволяющую вывести команды на новый уровень производительности.

Интегрированные интерфейсы проектирования и производства 3D-панелей

E3.panel позволяет инженерам размещать компоненты внутри корпусов панелей как в 3D, так и в 2D. Интеллектуальные автоматические точки привязки позволяют легко размещать детали в правильном месте. Столкновения можно предотвратить с помощью запретов на вход и ограничений по высоте. E3.panel динамически интегрируется с E3.schematic и E3.cable. Пользователи могут легко перемещаться между панелью и схемой, и изменения в любой из них немедленно отражаются.

Чертежи панелей в масштабе 1:1

Функциональные слоты и крепления

Недоступные зоны и запретные зоны

Автоматическая прокладка проводов в 2D и 3D

Дизайн в 2D для результатов в 3D

E3.panel предоставляет революционную возможность работать в знакомой 2D-среде, сохраняя при этом все преимущества 3D-дизайна корпуса. Инженеры-электрики преимущественно создают логические проекты в 2D. Хотя проектирование в 3D имеет огромные преимущества, накладные расходы на изучение сложных 3D механических инструментов значительно снижают производительность проектировщиков корпусов.

E3.panel обеспечивает значительную экономию времени благодаря наиболее практичному решению для инженеров-электриков. Любое изменение одновременно в проекте происходит в 2D и 3D, не навязывая жесткий рабочий процесс. Возможность создавать полные 3D-представления и несколько 2D-видов обеспечивает четкую и точную документацию всего одним щелчком мыши.

Проектирование инженерных сетей и распределительных устройств

Интерактивное размещение и 3D-контроль столкновений

Интеллектуальные автоматические точки привязки помогают дизайнерам размещать детали в правильном месте. Активные проверки правил проектирования с ограничениями по высоте и ограничениям по высоте предотвращают столкновения. Используя JT, VRML или STEP AP203/214, все 3D-данные легко переносятся в 3D-механические системы.

E3.panel упрощает проверку механических столкновений за счет использования упрощенных моделей наряду с 3D-моделями для улучшения визуализации. Эта функция позволяет создавать полные цифровые макеты для оценки требований к интервалам, обнаружения коллизий и предотвращения ошибок.

Подключенное производство

Автоматическая прокладка проводов

Опция автоматической разводки в E3.panel+ устраняет многие типичные проблемы традиционной конструкции шкафа. Автоматическая разводка учитывает пространство кабельного канала, токовые цепи, размер провода и логическую связность при расчете маршрутов. Приложение проверяет вместимость воздуховодов для проводов и, при необходимости, перенаправляет их, чтобы обеспечить соблюдение стандартов проводки.

Усовершенствованный алгоритм с настраиваемыми параметрами обеспечивает согласованную проводку в соответствии с требованиями различных шкафов. Масштаб 1:1 панели E3.panel обеспечивает точную длину проводов и сведения о концевых соединениях для использования в передовых автоматизированных производственных процессах.

E3.панель+

Автоматическая обработка проволоки

Автоматические спецификации и списки проводов

E3.series автоматически создает спецификации и списки проводов с помощью точных данных деталей в библиотеке, единого исходного проекта с логическими и физическими связями и точных длин проводов. Интеллектуальные процессы проектирования автоматизируют выбор проводов, оконечных устройств и периферийных устройств.

Опции отчетов упрощают работу с несколькими форматами отчетов и конфигурациями. Например, можно легко переключаться между представлением сборок шкафа в виде отдельных деталей или комбинированных номеров сборок. Несколько настраиваемых параметров отчетности позволяют инженерным группам создавать полный комплект для производства и сборки.

Генератор отчетов

Подключенное производство

Подключение к системам ПЛК

Несмотря на сложность и сложность, ПЛК широко используются в приложениях автоматизации и управления. E3.series упрощает подключение и управление этими сложными системами ПЛК. Подключение к решениям по конфигурированию ПЛК от производителей позволяет упростить цифровой рабочий процесс.

Первоначальный и добавочный варианты связи обеспечивают актуальность данных во всех приложениях. Стандартные для отрасли возможности связи, такие как интерфейс AutomationML, позволяют инженерам подключать логическую проводку и конфигураторы ПЛК, чтобы устранить ошибки и избежать доработок.

Соединения ПЛК

Схема автоматической синхронизации

и шкаф

Физическая компоновка шкафа является представлением логической связи на схеме, а не отключенным артефактом. Платформа E3.series с ее философией объединенных проектов из единого источника автоматически обеспечивает согласованность для нескольких типов чертежей и видов.

Например, при изменении артикула клеммной колодки модель шкафа автоматически заменяется, если монтаж и распределение пространства допустимы. Любые детали, добавленные в шкаф, мгновенно становятся доступными на схеме для создания логических соединений. Универсальность начала проектирования со схемы, шкафа или грубой функциональной схемы помогает командам внедрять передовой опыт в текущие процессы проектирования.

Схематический дизайн

Проверка зазоров и монтажа

Передовая возможность определения 3D-данных с подробными параметрами монтажа, требованиями к зазорам и распределением пространства помогает проектным группам создавать точные компоновки шкафов. Параметры интерактивного размещения запускают активные проверки правил проектирования для повышения качества и согласованности.

E3.series обеспечивает оперативную обратную связь для допустимых мест установки и отклоняет несовместимые детали от соприкосновения друг с другом. Трехмерная оболочка компонентов обнаруживает столкновения при перемещении и размещении элементов в шкафу. Дизайнеры экономят время благодаря возможностям одновременного размещения нескольких компонентов.

Здание умного шкафа

Автоматизация сверлильных и фрезерных станков

E3.panel предоставляет дополнительные инструменты для извлечения информации о монтаже и вырезах из проекта для управления автоматизированными сверлильными и фрезерными станками. Точные 3D-данные из моделей STEP и подробные описания монтажа помогают пользователям E3.panel создавать высококачественные макеты шкафов. Проверки правил проектирования помогают проверить форму, соответствие и функции конструкции шкафа.

Данные интеллектуального проектирования доступны для управления последующим производством и автоматизацией сборки. Подключайтесь к ведущим интеллектуальным машинам для производства шкафов с гибкими возможностями экспорта данных.

Здание умного шкафа

Автоматизация обработки и сборки проводов

Приложение E3.panel собирает точную информацию о длине проводов и клеммах, чтобы обеспечить автоматизацию производства следующего поколения. Цифровые данные управляют высокоавтоматизированными станками для резки и обработки проволоки от таких поставщиков, как Schleuniger, Komax и Argus.

Подключайтесь к ведущим вариантам маркировки, маркировки и других вариантов печати для проводов и устройств с помощью настраиваемых форматов вывода. Подробный и последовательный процесс проектирования шкафа в E3.series дает четкие инструкции по сборке и варианты автоматизации. Настраиваемые инструменты отчетности помогают извлекать инженерные данные для использования новейших технологий автоматизации.

Здание умного шкафа

Обработка проволоки

Основные характеристики

E3.panel

E3.panel динамически интегрируется с проектом схемы, и работа может начинаться либо с панели, либо со схемы. Пользователи могут легко перемещаться между панелью и схемой, и изменения в любой из них немедленно отражаются в обеих.

Работая в двух или трех измерениях, E3.panel позволяет инженерам размещать компоненты внутри шкафов и панельных корпусов. Интеллектуальные автоматические точки привязки позволяют легко размещать детали в правильном месте, а с помощью ограничений по высоте также можно предотвратить столкновения.

Интеллектуальные автоматические точки привязки позволяют легко размещать детали в их правильном месте, а с помощью ограничений по высоте также можно предотвратить столкновения. Провода могут быть автоматически проложены через каналы в панели с учетом кратчайшего маршрута и любых требований к разделению. Также проверяется заполняющая способность воздуховодов.

E3.panel автоматически рассчитывает длину каждого сегмента. Если используются ссылки E3.panel на машины для подготовки проводов, провода можно обрезать, зачищать, обжимать и маркировать автоматически.

С помощью VRML или STEP AP203/214 все 3D-данные в E3.panel могут быть переданы в 3D-механические системы. Упрощенные модели электрической конструкции E3.panel используются для проверки коллизий во всей механической конструкции. Эта функция позволяет создавать полные цифровые макеты для оценки требований к интервалам, обнаружения коллизий и предотвращения ошибок.

Производственные данные могут быть извлечены из проекта в виде списков проводов, которые включают информацию о маршруте и длине. Кроме того, доступны различные модули, которые соединяют E3.panel с производственным оборудованием, таким как оборудование для подготовки проволоки Komax и инструменты для сверления, пробивки и резки Perforex.

E3.panel Технический паспорт

Документация и дизайн электрических панелей управления

Скачать сейчас

Оцените программное обеспечение Zuken

Начните тест-драйв сегодня

Узнайте больше

• Тест-драйв

20 июня 2019 г.

Оценка программного обеспечения для проектирования кабелей

Тест-драйв, Цукен, США

Тест-драйв E3.кабель

• Тест-драйв

21 июня 2019 г.

Оценка программного обеспечения для проектирования электрического шкафа

Тест-драйв, Цукен, США

Тест-драйв E3.panel

• Тест-драйв

21 июня 2019 г.

Оценка программного обеспечения для производства жгутов проводов

Test Drive, Zuken USA

Test Drive Harness Builder для E3.series

Сопутствующие товары

• Продукты

04 января 2019 г.

E3.панель+

Автоматическая трассировка шкафов и определение отверстий

• Продукты

26 октября 2018 г.

Программное обеспечение для проектирования электрических кабелей

E3. серия

E3.кабель

• Продукты

15 ноября 2018 г.

Проектирование гидравлических, пневматических, охлаждающих и смазочных систем

E3.жидкость

• Продукты

08 ноября 2018 г.

E3.3D Маршрутный мост

Интеграция ECAD/MCAD для проектирования электрических систем

• Продукты

04 января 2019 г.

E3.ExportToKomax

Экспорт оборудования для обработки проволоки Komax

• Продукты

16 ноября 2018 г.

Электрическая библиотека и управление данными

ДС-Е3

Связанные ресурсы

Узнайте больше на наших вебинарах, в блогах, в пресс-релизах и т. д.

• Вебинар

02 сентября 2021 г.

Основы автоматизации проектирования жгутов проводов 2

Веб-семинар, Zuken USA, Программное обеспечение для проектирования шкафов, E3. formboard, Промышленное предприятие

• Блог

02 сентября 2021 г.

Что нового в E3.series 2021 — часть 2

e3-series, Электрические, электрические и жгуты проводов, E3.series, E3.series 2021, Производство жгутов, интеллектуальный шкаф, Конструкция жгутов проводов, Блог обновления для жгута наддува и работы по проектированию шкафа…

• Вебинар

03 июля 2021 г.

Избегайте ошибок проектирования электрических панелей

Точно рассчитанная длина проводов с проверенными поперечными сечениями позволяет заранее маркировать и собирать провода.

Прочитать

• Блог

13 мая 2021 г.

Преодоление разрыва между 2D и 3D процессами проектирования шкафов

e3-series, Электрические, электрические и жгуты проводов, Сборка шкафа, E3.panel, E3.series, интеллектуальный шкаф, Блог

Двунаправленная связь между 2D- и 3D-проектированием шкафов в E3. series ускоряет переход к процессам проектирования для производства.

Есть вопрос? — Свяжитесь с Zuken сегодня

Для получения дополнительной информации о том, как Zuken может помочь вашему процессу проектирования, свяжитесь с Zuken сегодня.

Свяжитесь с нами сегодня

Electrical Panel CAD Design Software

Electrical Panel Design and Wire Harness Software

Paneldes Panel — это модуль 3D CAD проектирования EDS, используемый для создания электрических панелей. Программное обеспечение Paneldes облегчает и расширяет возможности создания электрических моделей и общей компоновки электрических щитов, а также выполняет прокладку проводов, заполнение и расчеты длины проводов, а также анализ помех и составление отчетов о материалах.

Для производителей распределительных устройств

Программное обеспечение Paneldes Panel предназначено для производителей распределительных устройств, которым требуется техническая документация и схемы САПР, такие как схемы электрических панелей, проекты жгутов проводов и общие схемы перед изготовлением.

Совместим с AutoCAD и Gstar-CAD.

Загрузка брошюры или видеороликов
Запрос веб-демонстрации, пробного программного обеспечения или образцов проектов

Особенности

• Схема расположения электрических панелей
• Отчетность
• Интеграция программного обеспечения САПР
• Углубленная опора

Схема расположения электрических панелей

• Параметрические формы для корпусов, устройств, клеммных колодок, приборов, воздуховодов/трубопроводов/кабелепроводов, фитингов, аксессуаров, массивов винтов/вырезов с автоматизированным 3D SNAP.
• Определяемые пользователем параметры 3D- и 2D-блоков для всех деталей для визуальной точности / дополнительных деталей вырезания и дополнительных размеров.
• Автоматическое создание модели/вставка устройства из базы данных компонентов.
• Автоматическое «инкрементальное» определение имени тега по умолчанию — с программируемыми пользователем именами тегов!
• Автоматизированный выбор компонентов из предварительных линий и блок-схем И окончательных принципиальных схем.
• Выбор размера/блока компонентов на основе базы данных через базы данных каталога Elecdes [ODBC].
• Глобальный редактор, управляемый базой данных, для изменения тегов, спецификаций и размеров нескольких компонентов за одну операцию.
• Автоматизированная трехмерная схема жгута проводов со встроенной маркировкой и интеллектуальными функциями заполнения.
• Автоматизированный двухмерный разнесенный вид / генерация GA.
• Автоматическое определение размеров.

Отчетность

• Автоматическая сводка спецификаций и количества.
• Перекрестная проверка размещения компонентов.
• Автоматический расчет и оптимизация резки проволоки, длины проволоки, заполнения воздуховодов и маршрута проволоки, подходит для машин для резки и маркировки проволоки.
• Перекрестные проверки дублирования имен тегов.
• Автоматизированный список маркировки проводов.
• Функция «Запрос» обеспечивает заполнение и другие сведения о проводнике и сегментах кабелепровода.
• Средство проверки целостности сети Raceway. Это указывает на потенциальные проблемы в сети каналов.

Интеграция с программным обеспечением CAD

• Интеграция с AutoCAD 2013-2023.
• Интеграция с GstarCAD Professional 2016-2022.
• Добавляет электрические панели инструментов САПР, меню и команды в пользовательский интерфейс программного обеспечения САПР.
