Трёхфазный стабилизатор напряжения 380 вольт. Устройство и назначение.

Предназначен для работы в 3-х фазных сетях для электропитания как трёхфазных нагрузок, так и групп однофазных, равномерно распределённым по всем фазам.

Наиболее востребование следующие мощности:

  • от 6 до 12 кВА — для электропитания отдельно стоящих электроприборов: станков, полиграфического оборудования, телекоммуникаций, медицинской техники и т.п;
  • от 15 до 45 кВА — для средних по размеру домов в садовых товариществах, деревнях и коттеджных посёлках; для объектов связи, офисов небольших компаний или цехов, фермерских хозяйств;
  • от 45 до 100 кВА — для крупной загородной недвижимости, жилых комплексов, гостиниц, зданий офисов и банков, фабрик и предприятий;
  • более 100 кВА — для объектов с большой потребляемой мощностью.

Устройство, принцип работы и основные характеристики

Трёхфазный стабилизатор напряжения 380 В состоит из:

  • либо из 3-х контуров стабилизации, собранных в одном корпусе;
  • либо из трёх независимых однофазных стабилизаторов, соединённых по схеме «звезда».

Устройство и рабочие параметры такие же, как и у однофазных стабилизаторов напряжения 220 В.

Трёхфазные стабилизаторы напряжения на 380 вольт

В едином корпусе

С коммутационным блоком

На монтажной
стойке

Если он собран в одном корпусе, то это и является его единственным преимуществом, а недостатками же:

  • неудобство в транспортировке из-за большого веса и габаритов;
  • в случае выхода из строя хотя бы одного из контуров регулирования, приходится везти в ремонт весь стабилизатор.

Конфигурации на базе 3-х однофазных стабилизаторов более практичны и надёжны в эксплуатации:

  • его перевозка отдельными блоками не вызывает особых затруднений;
  • в случае выхода из строя одного из стабилизаторов, можно запитать нагрузку напрямую от сети через байпас, а сам стабилизатор отдать в ремонт; при этом два оставшихся будут работать в штатном режиме.

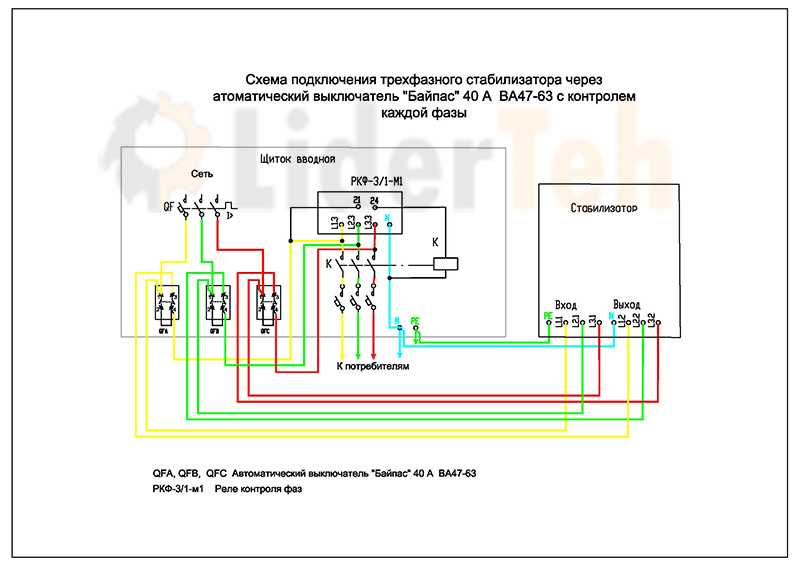

Особенности подключения

При электропитании трёхфазных нагрузок стабилизатор напряжения 380 В оснащается модулем контроля выходных фаз, который, в случае пропадания любой из них, автоматически обесточивает остальные, предотвращая таким образом возможную поломку подключенного 3-х фазного электрооборудования.

Наиболее современные трёхфазные стабилизаторы напряжения оснащаются специальными монтажными стойками или коммутационными щитами с ручными байпасом и/или блоками контроля сети 220/380 вольт, что делает их более удобными в монтаже и повседневной эксплуатации.


Практические рекомендации

В общем случае для загородных домов мы рекомендуем устанавливать три 1-но фазных стабилизатора по одному на каждую фазу.

Если по каким-то причинам вы остановили свой выбор на трёхфазном стабилизаторе напряжения в едином корпусе, то советуем рассмотреть бестрансформаторные модели.

Например, Штиль IS3320RT. Он более компактный и легкий, чем модели с трансфоматором.

В нашем каталоге вы можете более подробно ознакомиться с продукцией лучших российских производителей.

Трёхфазные стабилизаторы ШТИЛЬ

Трёхфазные стабилизаторы ЛИДЕР

Закажите у нас стабилизатор напряжения «под ключ»!

  • выезд специалиста и подбор стабилизатора;
  • доставка и подключение стабилизатора;
  • сервисное и гарантийное сопровождение.

Посмотрите нашу ФОТОГАЛЕРЕЮ
установленных стабилизаторов напряжения!

СТАТЬИ


строение приборов, преимущества и недостатки, область применения

В современных реалиях трудно представить дом или квартиру, где отсутствует свет и не используются электроприборы. Сегодня электричество является обязательной составляющей комфортной жизни человека. Но зачастую в сетях нет стабильного напряжения. Энергоснабжение может быть как однофазным, так и трехфазным. Во втором случае жильцы нередко пользуются 3-фазным стабилизатором напряжения.

  • Устройство прибора
  • Преимущества и недостатки
  • Разновидности изделий
  • Критерии отбора
  • Подключение агрегата
  • Обзор моделей

Устройство прибора

Проще говоря, трехфазный стабилизатор представляет собой три отдельных однофазных устройства, которые объединяются под общим контролем. В случае отключения или «перекоса фазы» система полностью отключит эту конструкцию. Однофазные агрегаты подключаются так, чтобы на каждый блок шла подача фазы, а ноль общий для всех. Кроме этого, корпус прибора обязательно должен заземляться.

Характерных различий между однофазным и трехфазным стабилизатором почти нет. Последние могут быть с тиристорной, релейной или электромеханической схемой. Кроме того,

они обладают более усложненной защитной схемой, которая может отключить прибор по следующим причинам:

  • значение напряжения фазы выше/ниже критических пределов;
  • температура составляющих одного из блоков превышает допустимый уровень.

Иногда во время подключения бывают ситуации, когда нагрузка неравномерно распределяется по фазам. Это явление электрики называют «перекос фаз». В качестве элемента защиты выступает трехфазный автомат. Стабилизационные конструкции такого типа зачастую представлены в виде вертикального напольного ящика. Помимо органов управления, на двери прибора расположены индикаторы напряжения в виде стрелочных вольтметров либо цифровых индикаторов.

Трехфазные стабилизаторы широко применяются в повседневной жизни. Зачастую для жилых помещений используют приборы мощностью 30−50 кВт. Агрегаты с показателями до 100 кВт востребованы для организации электропитания на небольших предприятиях или в коттеджных поселках.

Приборы мощностью свыше 100 кВт устанавливают на заводах и в других промышленных учреждениях. Если в стабилизаторе присутствует гальваническая развязка, его можно использовать в условиях высокой влажности — в специализированных лабораториях или научных центрах, а также медучреждениях.

Преимущества и недостатки

Если исходить из особенности конструкции стабилизаторов напряжения, которые можно использовать как в загородном доме, так и на постоянном месте жительства, следует выделить их плюсы и минусы.

Преимуществом является единый корпус конструкции, что очень удобно при транспортировке прибора. Но параллельно с этим есть и недостаток в виде большого веса и габаритов. Следует отметить, что перевозку устройства необходимо осуществлять строго в вертикальном положении.

Кроме того, 3-фазные стабилизаторы просты и удобны в запуске. Процесс проводится через одну колодку.

Агрегаты показывают на панели как линейное напряжение по каждому из блоков, так и суммарное. Еще одним неоспоримым плюсом является высокоуровневая надежность.

К недостаткам можно отнести то, что устройства в частных домах прекращают работать, если пропадает одна фаза. Конструкция прибора довольно сложная, в силу этого и стоимость его высока. Отдельно приобрести три однофазных прибора будет гораздо дешевле.

Разновидности изделий

Для трехфазных стабилизаторов используют три типа схем — тиристорные, электромеханические, релейные. Если тиристорные и релейные ограничены по мощности, то для электромеханических этот параметр не критичен и может достигать несколько сотен киловатт. Промышленный трехфазный стабилизатор может быть произведен по одной из схем:

  • Стабилизация осуществляется в зависимости от среднефазного напряжения. В такой конструкции на каждую фазу предусмотрен отдельный трансформатор, а также три регулятора напряжения, управление которыми производится одним сервоприводом. Электронная схема осуществляет контроль над точностью стабилизации среднефазного напряжения, в случае его отклонения от нормы подает команду на серводвигатель. Прибор, изготовленный по этой схеме, подходит для сбалансированных нагрузок. Нулевой провод в системе не задействован, он проходит от входа к выходу, не касаясь схемы. Такой агрегат может работать в сетях типа «треугольник» без нейтрали.
  • Вторая схема характерна для стабилизаторов с тремя трансформаторами, у всех есть отдельный сервопривод, а также плата для каждой фазы. Это наиболее распространенный тип конструкции, которую можно подключить к любому виду трехфазной нагрузки. Кроме того, допускается некоторая разбалансировка. Основным недостатком такого типа приборов является низкая стабилизационная скорость, которая зависит от времени скользящего контакта по трансформаторной обмотке.

Достоинства прибора заключаются в высокой точности регулировки, почти неограниченной мощности нагрузок, а также высоком диапазоне напряжения на входе.

Релейные стабилизаторы состоят из трансформатора с секционной обмоткой, который располагается на электромеханическом реле. При переключении секций меняется коэффициент трансформации и значение напряжения на выходе. Плюсами таких конструкций является надежность, а также высокая скорость реагирования. В приборе отсутствует механический привод, поэтому он не нуждается в техобслуживании. Минусом является ступенчатая установка напряжения, однако в силу присутствия большого количества электромагнитных реле это почти незаметно и не влияет на загрузку.

Тиристорные стабилизаторы работают по аналогичному принципу, только вместо реле переключение секций осуществляют силовые электронные приборы под названием тиристоры и симисторы. Для конструкций такого типа характерна более высокая скорость корректировки напряжения, хотя его значение изменяется ступенями, как и у релейных устройств.

Прибор может иметь 7−9 тиристорных ключей, с помощью которых значение напряжения устанавливается с точностью до 3−5%. Значительным плюсом таких конструкций является способность функционировать в широком диапазоне температур как высоких, так и довольно низких. Симисторные приборы плохо совмещаются с реактивными нагрузками, поэтому почти не используются в трехфазных конструкциях.

Критерии отбора

Выбирать трехфазный стабилизатор следует, опираясь на определенные критерии. Некоторые из них:

  • качество напряжения на входе;
  • мощность потребителей электричества;
  • необходимая скорость выравнивания;
  • точность вычисления напряжения;
  • эксплуатационные условия.

При покупке прибора необходимо предварительно знать минимальные и максимальные показатели напряжения, которые могут возникать в процессе работы. Допустимое расхождение входного напряжения всегда указано в техпаспорте изделия.

Агрегаты, работающие по среднефазному напряжению, нередко используются при реактивных нагрузках, поэтому мощность рассчитывается по формуле. Аппараты, конструкция которых представлена в виде трех отдельных блоков, функционируют при любых нагрузках. В любом случае рассчитать мощность необходимо максимально точно.

Если важным показателем является скорость стабилизации, то от покупки сервоприводного электромеханического устройства следует отказаться, для таких ситуаций оптимально подходит релейный стабилизатор, а если предполагается использование при низких температурах, то электронный. Если же требуется высокая точность значений, а стабилизационная скорость отходит на второй план, наиболее подходящий вариант — электромеханическое изделие.

Большинство современных моделей оснащены системой «байпас». При нормальном напряжении нагрузка подключается к сети напрямую, в обход схемы стабилизатора. При отклонении показателей в любую из сторон питание проводится через стабилизатор.

Все имеющиеся приборы представлены в виде вертикальной конструкции, но есть и те, что дополнительно оснащены настенными креплениями. Некоторые мощные виды оборудованы системой принудительного воздушного охлаждения, что существенно облегчает работу трансформаторов и полупроводников.

Подключение агрегата

Процедура введения стабилизатора в работу не является сложной, но при отсутствии элементарного опыта и электротехнических знаний лучше доверить это профессионалам. Конструкция состоит из трех независимых блоков, на задних панелях которых находятся винтовые колодки со следующими обозначениями:

  • L — фазы входа/выхода.
  • N — ноль.

В быту стабилизатор напряжения устанавливают после счетчика и автомата. Каждая фаза подключается к соответствующей клемме на блоках. Ноль со всех блоков соединяют между собой. Клеммник «фаза-выход» коммутируют с автоматом нагрузки. В основном подробные схемы указаны в техпаспорте прибора. Перед установкой необходимо обязательно ознакомиться с описанием, ведь для каждой модели характерны определенные особенности конструкции.

Обзор моделей

Популярным бытовым стабилизатором российского производства является «Энергия HYBRID СНВТ 15 000/3» мощностью 15 кВт. Это оригинальное техническое решение, которое объединяет два принципа работы в одном — электродинамический, а также релейный. Агрегат устойчиво функционирует в сетях с напряжением 105−280 В, с его помощью значения достигают нормы в 220 В, возможная погрешность ± 3%.

Зачастую конструкции используют для загородных и дачных домов, офисов или малых производственных предприятий. Агрегат выполнен в виде вертикальной стойки, которая оснащена всевозможными типами защиты.

Востребованным промышленным стабилизатором является устройство «Ресанта». Под этой маркой выпускаются преобразователи напряжения, которые без преувеличения можно назвать профессиональными: они отлично справляются с поставленными задачами, обеспечивая стабильную работу точного и высокочувствительного оборудования.

Приборы оснащены специальными фильтрами на входных и выходных отверстиях, их главная задача состоит в минимизации рисков искажения частотной синусоиды. Производитель выпускает устройства в металлическом корпусе с многочисленными отверстиями, которые создают высокоэффективную вентиляцию. Модели этого бренда имеют широкий спектр мощности: самая слабая конструкция имеет мощность 3 кВт, наибольшая — 150 кВт.

Все конструкции выравнивают входное напряжение, если последнее не менее 240 и не более 430 В. Точность напряжения на входе ±2%. Преимуществом является способность перезапуска системы и низкий уровень шума.

Трехфазные стабилизаторы мощностью 30 и более кВт являются электромеханическими. Для высокоэффективной работы прибора производитель отводит большую площадь, чтобы происходил контакт трансформаторных обмоток и токосъемной жилы.

Все модели состоят из трех блоков, расположенных в общем корпусе. В середине каждого из них расположена тепловая защита, использование которой повышает уровень пожарной безопасности конструкции. Составляющие подключаются к общему коммутационному блоку, который контролирует выходное напряжение и регулирует его при необходимости.

При покупке трехфазного стабилизатора напряжения следует отдавать предпочтение отечественным производителям, которые, в отличие от иностранных, адаптированы для работы на территории РФ.
