Соленоидный (электромагнитный) клапан
Классификация клапанов
Собственно регулирование потока (открытие и закрытие основого пропускного отверстия) осуществляется с помощью поршня или диафрагмы.
Поршень представляет собой металлический цилиндр, который, поднимаясь или опускаясь, открывает или закрывает основное пропускное отверстие. Часто окончанием поршня являются один или несколько мембранных уплотнителей, которые открывают или закрывают одно или несколько пропускных отверстий.
Диафрагма представляет собой резиновую мембрану, закрепленную в корпусе клапана. Основное пропускное отверстие закрыто, когда мембрана прижата к седлу клапана. Поднимаясь, диафрагма открывает основное пропускное отверстие.
В электромагнитных (соленоидных) клапанах прямого действия открытие/закрытие клапана осуществляется только за счет усилия, развиваемого электромагнитом. По этой причине такие клапаны имеют ограниченный диапазон условных
диаметров и давлений и соленоиды достаточно большой мощности.
Преимущество клапанов прямого действия — возможность срабатывания при нулевом давлении и высокая частота срабатывания.
Принцип работы электромагнитного клапана непрямого действия основан на наличии разницы давлений между входом и выходом. Клапаны непрямого действия для открытия/закрытия используют давление рабочей среды, протекающей
через клапан. Вследствие этого они имеют более широкий диапазон рабочих давлений, условных диаметров и соленоиды относительно небольшой мощности.
Преимущество клапанов непрямого действия — отсутствие гидроудара в трубопроводах за счет более плавного открытия и закрытия клапанов, меньшая потребляемая мощность.
Мембранный уплотнитель смонтирован непосредственно на поршень, который, совершая поступательные движения вверх или вниз, открывает или закрывает основное пропускное отверстие. В тот момент, когда на катушку не подано напряжение, поршень находится в крайнем нижнем положении, закрывая мембраной пропускное отверстие и не пропуская
рабочую среду к выходному отверстию.
При подаче напряжения на катушку поршень перемещается в крайнее верхнее положение, открывая тем самым пропускное отверстие, и дает возможность рабочей среде протекать к выходному отверстию. Принцип работы нормально закрытого клапана прямого действия с диафрагмой аналогичен.
Основное пропускное отверстие, расположенное непосредственно в корпусе, открывается за счет создания разницы давления между верхней и нижней поверхностями диафрагмы (или на входе и выходе клапана).
При отсутствии напряжения на клеммах катушки дополнительное пропускное отверстие на выходе клапана перекрыто поршнем, давление среды с нижней стороны диафрагмы уравновешивается таким же давлением с верхней стороны (рабочая среда попадает туда через небольшое отверстие в диафрагме) и под дополнительным воздействием основной пружины
диафрагма оказывается прижатой к корпусу и перекрывает поток рабочей среды через клапан.
При появлении напряжения на контактах катушки клапана поршень втягивается и открывает дополнительное пропускное отверстие, которое соединено с выходным отверстием клапана.
Давление из верхней камеры диафрагмы стравливается на выход, усилие на диафрагме, возникающее из-за давления среды на входе, превышает силу сопротивления основной
пружины, и диафрагма поднимается, открывая клапан. Для срабатывания таких клапанов необходимо, чтобы давление на входе превышало давление на выходе на некоторую величину.
Принцип работы нормально закрытого клапана непрямого действия с поршнем аналогичен.
Принцип действия является противоположным по отношению к принципу действия нормально закрытого клапана.
Это означает, что при отсутствии питания на катушке электромагнитный клапан открыт, и жидкость свободно протекает от входного отверстия к выходному. При подаче питания на катушку поршень перемещается в крайнее нижнее положение
и перекрывает пропускное отверстие, не позволяя тем самым жидкости протекать через клапан. Принцип работы нормально открытого клапана прямого действия с диафрагмой аналогичен.
Принцип работы схож с принципом работы двухходового нормально закрытого клапана непрямого действия.
Отличие заключается в том, что при отсутствии питания соленоидный клапан находится в открытом состоянии, а при подаче питания — закрывается. Принцип работы нормально открытого клапана непрямого действия с поршнем аналогичен.
Трехходовые клапаны имеют входное (A), выходное (B) и, в отличие от двухходовых клапанов, выпускное отверстие (C).
Два мембранных уплотнителя закреплены на плунжере, который имеет возможность совершать вертикальные возвратно-поступательные движения и тем самым открывать или закрывать одним из двух уплотнителей основное пропускное отверстие. Одновременно с этим второй уплотнитель, закрепленный на плунжере, открывает или закрывает выходное отверстие. В тот момент, когда на электромагнитную катушку не подается напряжение, плунжер находится в крайнем нижнем
положении и перекрывает уплотнителем основное пропускное отверстие, преграждая тем самым путь жидкости к выходному отверстию. При этом открыт доступ к выпускному отверстию. Когда на катушку подается напряжение, плунжер перемещается в крайнее верхнее положение, при котором открывается основное пропускное отверстие и закрывается выпускное
отверстие.
При этом соленоидный клапан переходит в открытое состояние, и жидкость свободно протекает от входного отверстия к выходному
VITON – эластомер на основе сшитого бисфенолом фторокаучука («Витон» – торговая марка «Дю Понт»). Предназначается для пазовых колец, грязесъемников, губчатых колец, шевронных манжет и др. Обладает высокой устойчивостью
к температурам, химикатам, экстремальным погодным условиям и озону. Диапазон температур: −40…+180°С (кратковременно до 230°С). Применяется в гидравлических системах с тяжеловоспламеняющимися жидкостями группы HFD (на
основе фосфора). Имеет низкую устойчивость к аммиачным и аминным средам, полярным растворителям (ацетону, метилэтилкетону, диоксану), к тормозным жидкостям на гликольной основе.
EPDM – эластомер на основе сшитого пероксидным образом этилен-пропилен-диен-каучука. Обладает хорошими механическими свойствами и широким температурным диапазоном применения (−40…+120°С). Вследствие своей неполярности неустойчив в гидравлических жидкостях на основе минеральных масел и углеводов.
Используется в условиях горячей
воды, пара, щелочей и полярных растворителей (вмоющей и чистящей технике). При использовании в тормозных жидкостях на основе гликоля требуется согласование с региональными нормативами. Устойчив к погодным воздействиям и старению.
PTFE – кристаллический термопласт на химической основе политетрафтороэтилена (тефлона). Исключительно широкий температурный диапазон применения (−180…+300°С), самый низкий коэффициент трения среди всех пластмассовых материалов и очень высокая степень устойчивости почти ко всем средам. PTFE имеет неприлипающую поверхность, не впитывает влагу и обладает очень хорошими электрическими свойствами. Важно учитывать зависящее от времени пластическое
формоизменение PTFE даже при незначительной нагрузке (холодная текучесть). Устойчив почти ко всем химикатам, за исключением элементарного фтора, хлортрифторида и расплавленных щелочных металлов, поэтому имеет наиболее широкий
спектр применения в технике.
NBR – эластомер на основе сшитого серой акрил-нитрил-бутадиен-каучука.
Обладает высокой твердостью и высокой устойчивостью к стиранию по сравнению с другими резиновыми эластомерами. При высоких температурах, особенно в
кислородной среде (воздух 80°С) ускоряется старение, материал становится твердым и хрупким. При перекрытии доступа воздуха процесс старения значительно замедляется. Благодаря своей ненасыщенной структуре NBR обладает низкой
устойчивостью к озону, погодному воздействию и старению. Набухание в минеральных маслах является незначительным, однако находится в сильной зависимости от состава масла. Газопроницаемость относительно высокая, вследствие чего
имеется опасность взрывной декомпрессии, при которой разрываются части материала. Применяется в тех областях, где наряду с высокой устойчивостью к горючим и минеральным маслам также требуются высокая эластичность и остаточная
деформация (уплотнения цилиндра при низких давлениях).
Силикон – эластомер на основе метил-винил-силикон-каучука. Не наполнен сажей и пригоден для электроизоляции.
Температурный диапазон: −20…+200°С. Применяется для О-колец, плоских и специальных уплотнений, в пищевой и химической промышленности. Из-за низких механических значений (по сравнению с другими резиновыми материалами)
используется прежде всего в статических уплотнениях. Набухание в минеральных маслах является незначительным, однако зависит от состава масла.
Рекомендации по выбору клапанов
Для того, чтобы из множества клапанов выбрать необходимый, нужно учесть ряд параметров.
1. Принцип действия, скорость срабатывания.
Для технологического процесса, где требуется быстрое открытие/закрытие клапана, выбирают соленоидные клапаны. Если требуется плавное регулирование и не допускаются гидроудары, необходимо использовать шаровые краны или краны с электроприводом (см. с. 598 – 617).
2. Тип клапана.
При выборе соленоидного клапана необходимо определить тип клапана: нормально закрытый (НЗ), нормально открытый (НО), трехходовой (3/2) или бистабильный (БС).
Нормально закрытый клапан при подаче питания на катушку открывается (при отсутствии напряжения на катушке клапан закрыт).
Нормально открытый клапан при подаче питания на катушку закрывается (при отсутствии напряжения на катушке клапан открыт).
Принцип работы трехходового клапана заключается в регулировании или перераспределении потока рабочей среды между тремя линиями (1 вход, 2 выхода или 2 входа, 1 выход).
Бистабильный клапан открывается (или закрывается) при подаче на катушку питания и остается в том же положении после прекращения подачи питания. Для переключения клапана в обратное положение необходимо подать питание на катушку обратной полярности. Преимуществами бистабильных клапанов являются: практически нулевое потребление энергии,
снижение тепловыделения катушки, отсутствие перегрева, исключительно долгий срок службы.
3. Присоединение клапана.
Существуют три основных варианта присоединения клапанов:
• фланцевое: клапаны AR-Gh200-5, AR-GRV, AR-G100-IB, AR-2W21F, AR-2W12F, AR-YCD21F, AR-YCD22F, AR-YCPG11F, AR‑YCPS11F, AR‑YCP32F;
• быстроразъемное (или штуцер под трубку): AR-RMF-DD, AR-YCWS3/S4/S5/S6, AR-YCWS10–01/03/04/05/06, AR‑5523, AR-5524 (A)-03, AR-HX-3, AR-RFS-SLF, AR-5515A;
• резьбовое: все остальные клапаны.
4. Давление, температура, среда.
Основными параметрами, определяющими выбор клапана, являются давление, температура и рабочая среда.
Рабочее давление – это значение давления, при котором обеспечивается нормальное функционирование клапана и безопасность его работы. Большинство клапанов работает при давлении среды до 1…1,6 МПа, но есть также клапаны,
рассчитанные на более высокие давления:
• до 2,5 МПа: AR-Gh200–4, AR-Gh200–5, AR-G100-IB, AR-DL-6E;
• до 4…5 МПа: AR-YCh21, AR-YCh22, AR-SB116–5, AR-CS-720W (до 8 МПа), AR-RMF22-SS08.
Необходимо учитывать, что клапаны, предназначенные для относительно высоких давлений, плохо работают или не работают вовсе на давлениях, близких к нулевым. Минимальное давление таких клапанов, как правило, составляет 0,03 МПа.
При выборе клапана нужно знать диапазон температур рабочей среды. Высокотемпературная среда, такая, как перегретый пар, может сильно нагревать катушку электромагнита, что негативно отразится на его работе.
Клапаны, работающие
до 300°C: AR-YCPG11, AR-YCPG11F.
Также очень важно учитывать среду применения при выборе уплотнения и материала корпуса клапана. Типичные среды для электромагнитных клапанов: воздух, инертные и неагрессивные газы, вода, пар, природный газ, светлые нефтепродукты и др. Материал изготовления электромагнитного клапана должен быть совместим со средой. В противном случае может
появиться коррозия корпуса или произойти разрушение материала мембраны или уплотнения. При выборе клапана на нужную среду можно воспользоваться таблицей на с. 466–471 каталога.
5. Расход, Ду.
Для систем с расходом до 30 л/мин (Ду до 6…10 мм) можно использовать миниатюрные клапаны. Для систем с расходом от 4 м³/ч (Ду 12 мм и выше) выбирают обычные соленоидные клапаны.
6. Энергопотребление.
Для некоторых технологических задач важно учитывать энергопотребление клапана. В таких случаях можно использовать бистабильные клапаны, у которых потребление энергии происходит только в моменты открытия или закрытия клапана
Полезные статьи » Принцип работы электромагнитного клапана
Вне зависимости от того, что является запорной частью клапана, мембрана или поршень механизм работы у клапанов делится на два типа:
- Прямого действия
- Пилотного действия
Для лучшего понимания принципа работы рассмотрим устройство клапана.
Возьмём клапан прямого действия SMART SM55633 и рассмотрим его устройство.
Клапан состоит из следующих элементов:
- Корпус
- Мембрана
- Электромагнитная катушка (на неё подаётся напряжение)
- Плунжер (парамагнетик, находится внутри штока)
- Шток (на него надевается катушка)
- Пружина (соединяет мембрану и плунжер)
Для удобства будем считать, что рабочая среда (допустим, вода), идёт слева направо на нашем рисунке.
До подачи напряжения на катушку вода не может пройти, так как ей мешает мембрана. При подаче напряжения на катушку происходит следующее:
- Создаётся магнитное поле катушки
- Внутри штока, под действием магнитного поля, плунжер поднимается вверх
- Плунжер у нас соединён с мембраной при помощи пружины и поэтому мембрана так же поднимается вверх.
Если напряжение на катушке убираем, то плунжер опускается и за ним опускается мембрана, надёжно закрывая клапан.
То есть, в случае клапана прямого действия, у нас происходит поднятие мембраны за счёт силы магнитного поля, без какой-либо дополнительной помощи.

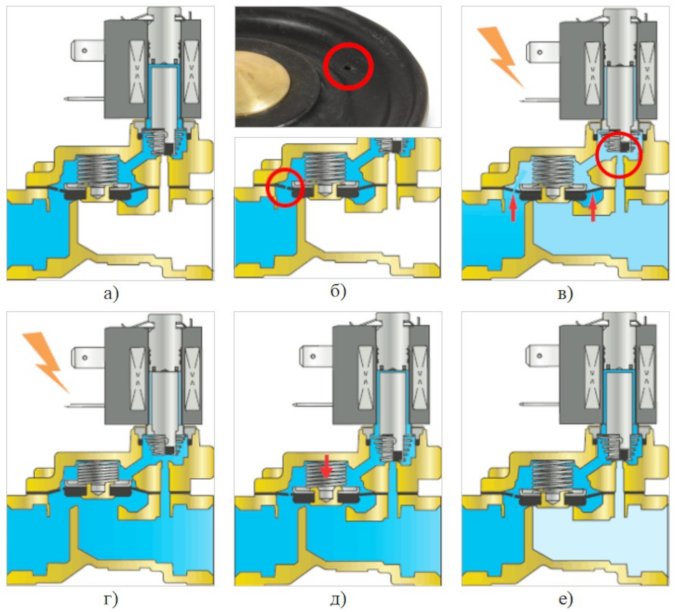

Теперь рассмотрим клапан пилотного действия на примере SMART SG55324.
Видно, что конструкции двух видов электромагнитных клапанов отличаются друг от друга. Ключевое отличие — пилотный канал. Именно на него идёт воздействие плунжера и там находится своё уплотнение. То есть, по сути у нас есть две мембраны: основная — клапана и дополнительная — пилотного канала.
Когда на катушке нет напряжения, то вода протекает через узкий пилотный канал в пространство над мембраной. Давление над мембраной равно давлению под мембраной, пилотный канал закрыт своим уплотнением, клапан находится в закрытом положении.
При подаче напряжения на катушку:
- Создаётся магнитное поле катушки
- Внутри штока, под действием магнитного поля, плунжер поднимается вверх и поднимает уплотнение, находящиеся в пилотном канале, благодаря чему, вода из подмембранного пространства выливается.
- Из-за того, что есть разница давлений снизу и сверху мембраны, то мембрану засасывает наверх (в область меньшего давления), клапан открывается.
А когда напряжение на катушку убираем, то:
- Уплотнение пилотного канала закрывается
- Вода начинает затекать в надмембранное пространство
- Давление сверху и снизу мембраны клапана выравнивается
- Клапан закрывается
И как бонус картинка для нормально-открытого клапана пилотного действия:
Без напряжения вода везде (в том числе и в пилотном канале), подаётся напряжение, пилотный канал перекрывается, мембрана под воздействием пружины опускается.
Принцип работы двухходового электромагнитного клапана
Одним из наиболее часто используемых типов клапанов, используемых сегодня, является электромагнитный клапан. Существует множество вариантов электромагнитных клапанов, используемых для управления потоком воды, газа и других сред. В этой статье мы расскажем, что такое двухходовой электромагнитный клапан и как он работает. Мы также рассмотрим разницу между нормально открытыми и нормально закрытыми электромагнитными клапанами.
Что такое соленоид?
Чтобы понять, как работает электромагнитный клапан, полезно сначала узнать, как работает соленоид.
Соленоид представляет собой кусок проволоки, намотанной на сердечник. Сердечник состоит из неподвижной части и подвижной части, известной как якорь.
Соленоид может работать, когда он создает электромагнитное поле вокруг якоря, используя подпружиненную функцию для активации или деактивации соленоида.
Когда электромагнитное поле воздействует на якорь, подвижный якорь открывает и закрывает клапаны или выключатели. Он превращает электрическую энергию в механическое движение.
Когда электрический ток проходит по длине провода, он создает магнитное поле, которое отталкивает якорь от неподвижной части сердечника.
Источник изображения — Технический колледж района Милуоки
В зависимости от конструкции и использования соленоида магнитное поле также может притягивать якорь к неподвижной части сердечника.
Когда электрический ток заканчивается, пружина возвращает якорь в исходное положение. Это будет объяснено ниже при обсуждении нормально открытых и закрытых клапанов.
Этот тип движения квалифицирует гаджет как линейный соленоид. Однако вращающиеся соленоиды несколько сложнее и запутаннее.
Тем не менее, вы обнаружите, что соленоид не является сложной темой и не требует от вас знания каких-либо сложных формул или информации, чтобы понять, как работает соленоид.
Пример соленоида: зажигание автомобиля
Когда дело доходит до зажигания двигателя автомобиля, подвижный сердечник, витая проволока и электричество работают вместе, чтобы двигать якорь.
Этот шаг замыкает цепь и запускает двигатель автомобиля. После того, как вы закончите зажигать автомобиль с помощью ключа или кнопки и перейдете из положения «старт», соленоид перестанет работать.
Якорь возвращается в исходное положение, разрывая цепь. Таким образом, в этот момент зажигание автомобиля больше не пытается запустить двигатель, поскольку двигатель уже работает.
Это пример работы простого соленоида. Теперь давайте рассмотрим, как работает соленоид, когда он установлен в клапане.
Как работает электромагнитный клапан
Электронный электромагнитный клапан может регулировать поток жидкости или газа, подобно другим клапанам. Они обычно используются для перемещения потока жидкости.
Электромагнитные клапаны имеют корпус клапана и колодку с проводами, расположенную на корпусе клапана. Стоял вертикально, верхняя часть — соленоид, а нижняя — клапан. Клапан может быть установлен под разными углами в соответствии с вашими потребностями.
Между производителями существуют некоторые различия в конструкции, а также различия между 2-ходовыми и 3-ходовыми клапанами, которые имеют дополнительное выпускное отверстие.
Клапан прямого действия является самой простой версией электромагнитного клапана. Соленоид сверху представляет собой в основном катушку с проводом. Когда электрический ток проходит через катушку, создается электромагнитное поле.
Поскольку в этих конкретных клапанах есть соленоид, они могут открываться или закрываться в зависимости от электрического тока и типа клапана (нормально открытый или нормально закрытый). Далее в этой статье мы объясним разницу между работой нормально открытых и закрытых клапанов.
Нижеприведенное видео является отличным источником наглядного представления о том, как работает электромагнитный клапан:
Преимущества электромагнитного клапана
Некоторые из наиболее значительных преимуществ электромагнитного клапана включают его функции безопасности и эффективности. Этот клапан также может быть реализован для различных применений. Электромагнитные клапаны обладают рядом других преимуществ, таких как:
- Низкое энергопотребление
- Возможность дистанционного управления и автоматизации
- Включает недорогие сменные детали
- Может использоваться как при низких, так и при высоких температурах
- Может устанавливаться горизонтально или вертикально
- Подходит для различных частей машин и приложений
Электромагнитный клапан Пример: автоматические спринклеры
Одним из самых популярных способов домашней автоматизации является
установка автоматизированной системы внутриквартального орошения.
Чаще всего системы управляют несколькими соленоидами. клапаны в спринклерной системе. В выключенном состоянии латунь ирригационные клапаны будут препятствовать протеканию воды через разбрызгиватель. При их включении клапаны откроются, позволяя воде течь, чтобы поливать ваши газон, сад или уличные растения. Различные электромагнитные клапаны внутри систему полива можно отключить и включить только подачу воды в разные зоны тоже.
Как работают двухходовые клапаны?
Двухходовой нормально закрытый электромагнитный клапан включает в себя два соединенных патрубка, впускное отверстие, известное как порт полости, и выпускное отверстие, известное как порт отверстия корпуса.
Электрический ток управляет клапаном и проходит через соленоид. Когда на клапан подается питание, плунжер открывается, позволяя жидкости или газу проходить через клапан и порт полости и из порта отверстия корпуса.
При отключении питания отверстие закрывается, и поток через клапан прекращается.
По сути, когда питание отключено, поршень направлен вниз и упирается в отверстие, закрывая клапан. Газ или жидкость под давлением перемещаются через порт полости в полость клапана. Когда электрический ток проходит через катушку, создается магнитное поле.
Магнитное поле заставляет плунжер двигаться вверх внутри клапана, размыкая отверстие и открывая клапан. Затем плунжер открывает отверстие внутри клапана. Затем сжатый газ или жидкость проходит через клапан.
Нормально открытые электромагнитные клапаны
В нормально открытом электромагнитном клапане катушка также расположена вокруг якорной части. Однако пружина толкает поршень вверх, что означает, что клапан постоянно открыт, пока через катушку соленоида не пройдет электрический ток.
Когда электрический ток проходит через катушку соленоида, он создает электромагнитное поле, очень похожее на нормально закрытый электромагнитный клапан.
Однако в этой ситуации в нормально открытом электромагнитном клапане электромагнитное поле толкает плунжер вниз, а не тянет его вверх, как в нормально закрытом электромагнитном клапане.
Когда в таком сценарии плунжер нажимается вниз, он закрывает клапан и предотвращает поступление жидкости или газов в конструкцию. Когда нет электрического тока, жидкость или газ непрерывно течет по всей системе.
Когда электрический ток отключается, пружина снова толкает плунжер вверх и снова открывает клапан.
Аналогично реализован нормально закрытый электромагнитный клапан. Он использует тот же принцип работы электромагнитного клапана. Однако нормально закрытый электромагнитный клапан работает в обратном направлении. Это более подробно объясняется в разделе ниже.
Нормально закрытые электромагнитные клапаны
В нормально закрытом электромагнитном клапане положение покоя электромагнитного клапана выключено, что препятствует потоку среды.
Когда он находится в состоянии покоя, ток по проводам не течет, а подвижная часть сердечника или якорь лежит в основании клапана.
Соленоид размещается вокруг якоря и находится в центре электромагнитного поля. Плунжер и пружина находятся внутри якоря. В выключенном положении пружина удерживает плунжер вниз внутри нормально закрытых электромагнитных клапанов.
Когда плунжер нажимается пружиной, он остается внизу и удерживает клапан закрытым.
Однако, когда мы посылаем электричество через катушку провода, создается электромагнитное поле. Это электромагнитное поле проходит через поршень и заставляет сердечник двигаться вверх против пружины.
Это открывает клапан. В этот момент газ или жидкость теперь могут быстро проходить через клапан. Поршень находится в центре катушки, потому что линии электромагнитного поля наиболее компактны и прочны.
Когда электричество отключается, магнитное поле прекращается, и сердечник возвращается в исходное положение. Пружина толкает поршень обратно вниз, закрывая клапан.
Закрытие клапана останавливает поток газов или жидкостей.
Так работает нормально закрытый электромагнитный клапан, когда он остается закрытым до тех пор, пока не подается электрический ток для открытия определенного клапана.
Остались вопросы?
Наши специалисты по электромагнитным клапанам готовы ответить на ваши вопросы в рабочее время. Мы доступны по электронной почте, телефону или в онлайн-чате, чтобы помочь вам определить ваши потребности в клапане.
Как работает двухходовой нормально закрытый электромагнитный клапан
Как работает 2-ходовой нормально закрытый электромагнитный клапан?
В некоторых отраслях промышленности для выполнения работы требуется использование жидкости или газа, например, в медицине и стоматологии. Несмотря на различия в областях, в которых используется этот тип оборудования, факт остается фактом: оборудование должно иметь возможность запускать и останавливать жидкость или газ по мере необходимости. Вот где электромагнитные клапаны вступают в игру.
Электромагнитные клапаны помогают контролировать поток жидкости или газа.
Эти клапаны встроены в оборудование, чтобы оборудование можно было использовать безопасно и эффективно. Что делает соленоидный клапан, так это использует поршень, чтобы открывать или закрывать клапан, либо позволяя жидкости проходить через него, либо герметизируя его без каких-либо утечек. Это чрезвычайно важный процесс в автоматизации управления жидкостью и газом, и существуют разные типы электромагнитных клапанов, которые выполняют одну и ту же работу по-разному.
Нормально закрытый электромагнитный клапан — это один из способов управления потоком жидкости или газа. Этот клапан похож на другие электромагнитные клапаны тем, что он либо останавливает, либо запускает поток жидкости, но отличается процессом, который он использует для этого. Когда на нормально закрытый соленоидный клапан не подается питание, плунжер опускается, эффективно герметизируя клапан и предотвращая поток жидкости или газа. Когда на нормально закрытый электромагнитный клапан подается питание, магнитное поле заставляет плунжер подниматься.
Это открывает клапан и позволяет потоку жидкости проходить через него.
Электромагнитные клапаны производства Solenoid Solutions
- SUBMINIATURE
- МИНИАТЮРНЫЙ
- СРЕДНИЙ ДИАПАЗОН
- БОЛЬШАЯ МОЩНОСТЬ
Узнайте больше о наших электромагнитных клапанах
Видео о работе электромагнитных клапанов
2-ходовые нормально закрытые электромагнитные клапаны
пусть называется полость порт и выход, называемый портом отверстия тела. Когда на клапан подается питание, плунжер открывается, позволяя среде течь через клапан в порт полости и из порта отверстия корпуса. Выключите питание. Отверстие закрывается, и поток через клапан прекращается.
Нажмите ниже, чтобы встроить эту инфографику на свой веб-сайт:
