Трёхфазный трансформатор: особенности и конструкция

Дата публикации: 10 декабря 2019

Дата обновления: 29 октября 2021

Трехфазный трансформатор – это статический аппарат с тремя парами обмоток, предназначенный для преобразования напряжения при передаче электрического тока на дальние дистанции. Такое преобразование можно осуществить с помощью трех однофазных трансформаторов. Но комплексный аппарат имеет значительные габариты и массу. Трехфазный трансформатор свободен от этих недостатков, благодаря тому, что три обмотки расположены на общем магнитопроводе. Трехфазные аппараты успешно применяют в сетях мощностью до 60 кВА.

Определения

Силовой трехфазный трансформатор средней мощности – не более 33,3 МВА с полным сопротивлением короткого замыкания не выше 25 – 0,3N/W%. N – номинальная мощность трансформатора (МВА), W – число стержней сердечника.

Большой силовой трехфазный трансформатор – мощность до 100 МВА, импедансом выше, определенного формулой, указанной для предыдущего класса изделий.

Распределительный трехфазный трансформатор – понижающий, мощностью до 2,5 МВА, с раздельными обмотками и охлаждением типа ON.

Назначение трехфазного трансформатора

Основная задача такого аппарата – преобразовать параметры электрического тока таким образом, чтобы потери при нагреве проводов были минимальными. Для решения этой проблемы необходимо снизить силу тока и увеличить значение напряжения до 6-500 кВ, чтобы значение мощности осталось постоянным. После доставки электрического тока потребителю напряжение необходимо снизить до требуемой величины – 380 В. И эту проблему тоже решают трехфазные аппараты. Также эти устройства применяют для присоединения измерительных приборов, изменения напряжения при проведении испытаний или подключении силовой нагрузки.

Строение

Авторы предлагают начинать рассмотрение трехфазного трансформатора с упрощения. Предполагается, читатели знакомы с цепями 220 вольт. Знают, как работает трансформатор.

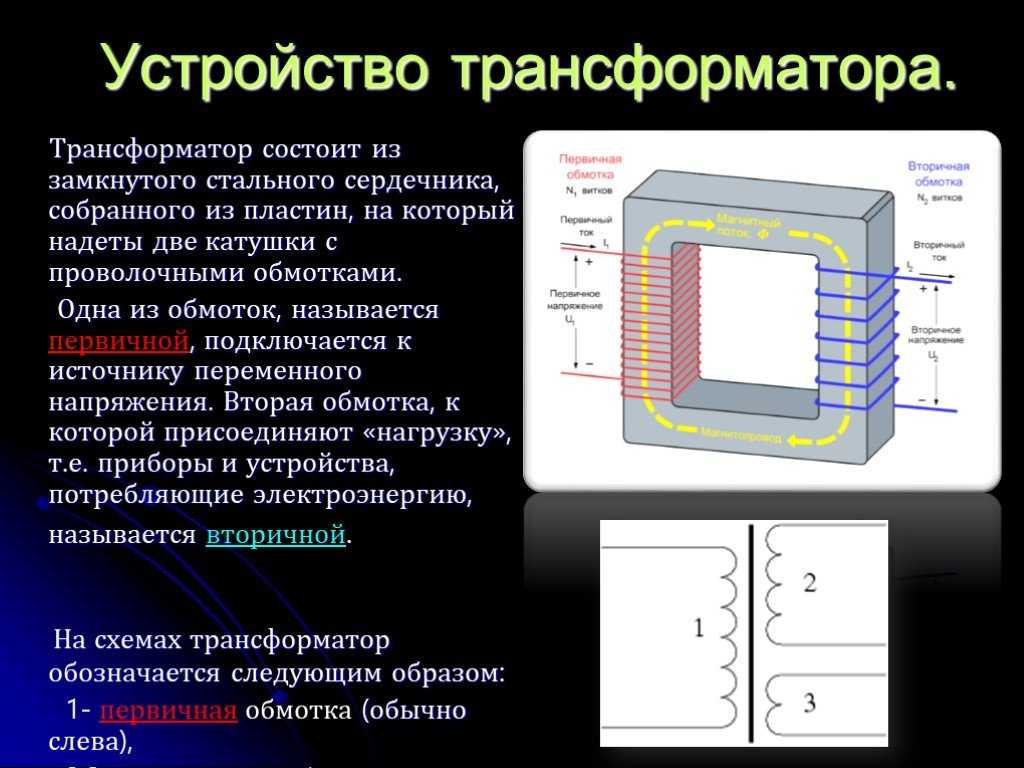

Краткое описание работы однофазного трансформатора

Начать нужно с простой вещи: катушка индуктивности вокруг себя создает вихревое магнитное поле. Тянется вдоль оси, выходит наружу на северном полюсе. На рисунке показаны два витка проволоки. Ток идет с плюса на минус, направление линий напряженности магнитного поля определяется правилом «буравчика». Траектория загибается, в результате соседний виток (целый соленоид) охватывается некачественно.

Требуется по мере возможности полнее передать магнитный поток, обеспечивая гальваническую развязку (по току). При трансформации легко варьируется выходное напряжение. Используется при передаче электроэнергии потребителям.

Окончательно транспортировать поле вторичной обмотку способен сердечник из ферромагнитного сплава. Внутри материала напряженность магнитной индукции многократно возрастает. Обеспечивается плотное потокосцепление, ЭДС, наведенная на выходе, обретает громадную величину. Сердечник линии напряженности поля пронизывают вдоль оси. Получается описанный выше эффект.

Конструкция трехфазного трансформатора

Проще рассмотреть трехфазный трансформатор, представив тремя однофазными. Скрин показывает образчик стержневого типа. Подобно «броневому» (название принадлежит авторам) означает: обмотки надеты на стержни. Объединяются, замыкая линии магнитного поля ярмами. Слово стержень не предполагает наличия круглого сечения. Вероятно, присутствовало прежде, современными трансформаторами практикуются иные форы.

Сердечник изготавливается шихтованным, по определению не круглый. Сложно технологически. Трансформатор, снабженный круглым сердечником, круглый? Да, виток, охватывающий квадрат, по площади уступает круглому, аналогичной длины жилы. Очевидный факт, коэффициент использования материалов современного трансформатора чужд совершенству. Сердечник прямоугольный, ярма, легче компоновать пластинки шихты.

Трехфазный трансформатор рекомендуется представить тремя стержневыми, составленными бок к боку с образованием единого центрального не используемого стержня.

Поскольку фазы сдвинуты равномерно на угол 120 градусов друг относительно друга, геометрическая сумма векторов будет равна нулю. Если составить сердечники однофазных трансформаторов, магнитный поток по центральной части не пойдет. Выступает базисом работа цепей с изолированной нейтралью. Средний стержень не несет магнитного потока, следовательно, может быть выкинут из конструкции. Оставшаяся часть компонуется так:

1. Катушки располагаются на параллельных стержнях.
2. Первичная, вторичная обмотки фаз лежат на едином стержне.
3. Сердечник замкнут ярмами.
4. Согласно симметричности фаз различают две конструкции:

• Вид сверху – равносторонний треугольник. Симметричность фаз.
• Вид сверху – единая линия. Асимметричность фаз.

Симметричность фаз означает: входы равноправны. Если стержни выстроены в ряд, расстояние вдоль ярма меж крайними больше, нежели меж двумя другими парами. Магнитный поток станет смещаться по фазе, сигнал будет искажен. Сопротивление сердечника асимметрично для поля. Вызывает неравенство токов в холостом режиме. Эффект усиливается некачественной сборкой, плохой насыщенностью железа ярма.

Броневые трехфазные трансформаторы фактически поставленные друг на друга, охваченные единым сердечником однофазные. Асимметрия фаз отсутствует, первичная, вторичная обмотки лежат на одном стержне. Поскольку на центральных ярмах поток удваивается, сечение сердечника области должно сообразно увеличиваться.

Обмотка первичная разделена пополам, охватывает вторичную с обеих сторон, как показано рисунком (первичная – I, вторичная – II). У броневых трансформаторов одно неоспоримое преимущество – малые токи холостого хода. Считается, обусловлено коротким ходом напряженности поля внутри сердечника. Недостатков целых три:

1. Больший вес при прежнем передаточном коэффициенте, аналогичной мощности.
2. Обмотки сложно ремонтировать, поскольку со всех сторон окружены броней.
3. Условия охлаждения хуже, хотя номинально объем больше. Сердечник нагревается, работая, перемагничиванием, сравнительно малыми вихревыми токами.

Сердечники

Шихтованные сердечники набираются листами стали. Меньше толщина пластин, ниже будут потери на вихревые токи, сборка более кропотливая. Слои разделяются лаковым покрытием для взаимной изоляции. Препятствуя возникновению вихревых токов. Требования, предъявляемые к стали, достаточно типичные:

1. Большое значение магнитной проницаемости обеспечивает усиление в десятки тысяч раз индукции поля. Следовательно, первое необходимое условие для работы трансформатора.
2. Большое удельное сопротивление обеспечивается примесями кремния (по весу – до 4%). В результате потери снижаются до 50% у сильно-легированных образцов.
3. Малая коэрцитивная сила, обусловливающая низкие потери на перемагничивание (узкая петля гистерезиса).

Давно замечено: площадь квадрата составляет 0,88 окружности. Следовательно, наиболее благоприятной станет выбранная кривая. Нерационально усложнять процесс производства, на практике поступают по-другому: трансформаторы малой мощности снабжены квадратными стержнями, средней – крестовидной (см. рис.), большой – круглой. Цель оправдывает средства, если подстанции перестанут беречь энергию, потери станут огромными. Скромный транзисторный приемник обходится малым. Экономия – потери невелики. Прямоугольный сердечник обеспечивает наивыгоднейшие условия теплоотвода, поскольку характеризуется большим объемом.

Иногда по углам располагают вставки диэлектрика, удерживающие обмотку вдоль нужной кривой. В масляных трансформаторах сердечник иногда снабжается щелями. Предполагается, циркулируя в ходах, жидкость станет охлаждать обмотку, сталь. Каналы оборудуются вдоль пластин, поперек. Второй случай продуктивнее по простой причине. Торцы пластин не покрываются лаком, поскольку в направлении токи Фуко (вихревые) не возникают, металл быстрее отдает тепло, распространяемое вдоль пластины. Первый способ проще обеспечить с точки зрения технологического процесса производства.

Провод плохо ложится прямой гранью сердечника, выгибается кнаружи, на углах трескается лаковая изоляция. Накладывает ограничения на процесс сборки. В процессе эксплуатации неизбежны тепловые вариации геометрических размеров, со временем усугубляет названные эффекты. Следовательно, прямоугольная катушка имеет меньшую механическую прочность. Вправду сказать, круглый стержень за счет более толстой намотки увеличивает объем ярма, применяют из-за частых отказов мощных трехфазных трансформаторов иной конструкции.

Несмотря на преимущества конструкций с симметричными фазами, чаще стержни ставятся рядком по очевидным причинам: упрощается технологический процесс. Если сердечник стержневой, сборка внахлест используется только для маломощных образцов, в других случаях ярмо идет встык. У броневых наоборот – маломощные впритык, прочие — внахлест.

Обмотка

В силовых трансформаторах обмотки концентрические, располагаются одна в другой, имеют общую ось. Чередующиеся обмотки показаны на рисунке выше, для сбыта широким массам радиолюбителей не выпускаются. При расчете внимание уделяют вычислению следующих параметров:

1. Механическая прочность (см. выше), включая режим короткого замыкания.
2. Электрическая прочность жил, изоляции.
3. Температурные режимы работы (включая, максимальный).

Обмотка выполняется круглым, прямоугольным (иногда транспонированным) проводом. Разделение единой жилы на ряд жил выполняется, дополняя меру шихтования сердечника. Позволит уменьшить токи Фуко. При требуемом диаметре проволоки более 3,5 мм заменяют прямоугольной (ТК 16.К71 – 108 – 94). Слишком велики становятся просветы меж проводами. Круглое сечение наделено преимуществом: легче изготавливается, чаще встречается в обиходе. Прямоугольная проволока используется по большей части для намотки катушек. Следовательно, изготавливать невыгодно, процесс обходится дороже.

Прямоугольный проводник размером более 8х25 мм транспонируется. Медь под обмотку берется электротехническая, чистотой не менее 99,95%. Из-за дороговизны часто заменяется рафинированным алюминием. Металл характеризуется меньшим пределом прочности на растяжение, меньшей пластичностью, большим удельным сопротивлением. Изоляция провода изготавливается из телефонной, трансформаторной бумаги. Встречается лаковая:

• ПБУ, прямоугольный медный провод с изоляцией из трансформаторной бумаги.
• ПБ, медный прямоугольный провод с изоляцией из телефонной бумаги.
• ПТБУ, транспонированный медный провод с бумажной изоляцией.
• ПТБ, транспонированный медный провод с общей бумажной изоляцией.

Параллельное включение

Соединение вторичных обмоток
Параллельное включение одинаковых вторичных обмоток позволяет увеличить мощность (ток) на выходе устройства. Этим путем удается увеличить КПД и нагрузочную способность обслуживаемой линии.

При использовании данного подхода потребуется учесть одну важную деталь, связанную с порядком соединения вторичных обмоток. Для получения ожидаемых результатов обмотки должны включаться синфазно, что означает соединение однотипных концов всех трех катушек в одной точке. При нарушении этого правила напряжение на выходе двух соединенных не синфазно обмоток будет близко к нулю (действует принцип замещения). Когда эту ошибку допускают при включении трансформатора, его мощность и КПД существенно снижаются. Если при вторичной проверке обнаружится, что напряжение не изменилось по сравнению с одиночным включением, значит катушки включены синфазно.

Преобразовательное устройство, определяемое как трансформатор 220 на 380 Вольт 3 фазы, удается получить, если применить специальную схему с повышением выходного напряжения. Ее особенностью является наличие одной первичной и трех вторичных обмоток, включенных по схеме «звезда» или «треугольник».

Виды намотки

1. Винтовая обмотка идет спирально с каналами охлаждения маслом. В силовых трехфазных трансформаторах применяются для низких напряжений. Между слоями ставится прокладка.
2. Непрерывная обмотка получила название за способ: одним куском медного провода наматывается множество обмоток. Часто внешний виток кладут первым, после выполняется перекладка.
3. Переплетенная обмотка, благодаря переплетению соседних витков характеризуется большой механической прочностью.
4. Цилиндрическая слоевая обмотка напоминает винтовую, витки кладутся впритык без промежуточных каналов для охлаждения.
5. Дисковая катушечная обмотка схожа с непрерывной, отличие ограничено дополнительной изоляцией, накладываемой отдельно для каждой катушки. Отличается большой механической прочностью.

Схемы подключения

Схемы соединений однофазных ТН:

Схемы соединений трёхфазных ТН:

Схемы и группы соединений обмоток трёхфазных трёхобмоточных трансформаторов с основной и дополнительной вторичными обмотками

Также читайте: Измерительный трансформатор тока — ТШП

Как устроен и работает автотрансформатор

Среди трансформаторных устройств особой популярностью пользуются упрощенные конструкции, использующие в работе не две разные отдельно выполненные обмотки, а одну общую, разделенную на секции. Их называют автотрансформаторами.

Схема устройства автотрансформатора

Принцип работы трансформатора такой схемы практически остался прежним. Происходит преобразование входной электромагнитной энергии в выходную. По виткам обмотки W1 протекают первичные токи I1, а по W2 — вторичные I2. Магнитопровод обеспечивает путь движения для магнитного потока Ф.

У автотрансформатора имеется гальванически связь между входными и выходными цепями. Так как преобразованию подвергается не вся приложенная мощность источника, а только часть ее, то создается более высокий КПД, чем у обычного трансформатора.

Такие конструкции позволяют экономить на материалах: стали для магнитопровода, меди для обмоток. Они обладают меньшим весом и стоимостью. Поэтому их эффективно используют в системе энергетики от 110 кВ и выше.

Особых отличий в режимах работы трансформатора и автотрансформатора практически нет.

7. Особенности конструкции и принцип работы трёхфазного трансформатора

Для преобразования тока трехфазной системы можно воспользоваться группой из трех однофазных трансформаторов (рис. 1.6, а), обмотки которых могут быть соединены либо звездой, либо треугольником. В этом случае каждый трансформатор работает независимо от остальных как обычный однофазный трансформатор, включенный в одну из фаз трехфазной системы.

На практике чаще применяют трехфазные трансформаторы, выполненные на одном магнитопроводе (рис. 1.6, б). При этом три магнитных потока, возбуждаемые токами в первичных обмотках, замыкаются через два других стержня сердечника.

При изготовлении трехфазных трансформаторов на каждый стержень его сердечника размещают по две обмотки: низкого напряжения, а поверх нее – высокого напряжения. Выводы обмоток обозначают так: начала обмоток для высокого напряжения – заглавными буквами латинского алфавита А, В и С и строчными буквами

а, b и с — для низкого напряжения; концы обмоток – буквами X, У, Z — для обмоток высокого напряжения и буквами x, у, z – для обмоток низкого напряжения.

Рис. 1.6. К трансформированию трехфазного тока: а – трансформаторная группа; б — трехфазный трансформатор; в – трехстержневой магнитопровод; г – векторные диаграммы

Обмотки трехфазного трансформатора соединяют звездой или треугольником. Наиболее простым и дешевым способом является первый способ. В этом случае каждая обмотка и ее изоляция при заземлении нулевой точки рассчитываются на фазное напряжение и линейный ток; каждая обмотка требует меньшего количества витков при большем сечении провода. Такое соединение широко применяется для трансформаторов небольшой и средней мощности и наиболее желательно для обмоток высокого напряжения, так как изоляция рассчитывается лишь на фазное напряжение.

Соединение обмоток треугольником удобнее при больших токах и в тех случаях, когда нагрузки могут быть подключены без нулевого провода.

Применяется также комбинированное включение: первичные обмотки звездой, а вторичные треугольником или наоборот.

Это дает возможность регулировать (в раз) вторичное линейное напряжение трансформатора соответствующим изменением схемы соединения его обмоток.

Особенности работы трансформаторов в ИВЭП. Основной особенностью работы трансформаторов в ИBЭП является включение в их вторичную обмотку диодов — устройств, обладающих односторонней проводимостью. При работе однофазного трансформатора в схеме однополупериодного выпрямления (рис.1.9, а) ток во вторичной обмотке этого трансформатора Т₂ является пульсирующим (он создается только положительными полуволнами вторичного напряжения (рис. 1.9,

б). Этот пульсирующий ток имеет две составляющие: постоянную I₀ и переменную i_= i₂ — I₀ .

Рис. 1.9. К работе трансформатора в схемах выпрямления: а – однофазная однополупериодная схема выпрямления; б – диаграмма напряжения и тока в цепи вторичной обмотки

Пренебрегая током холостого хода, уравнение МДС можно записать так:

i₁ w₁ + i_w₂ + I₀ w₂

= 0 .

В первичную обмотку трансформируется лишь переменная составляющая вторичного тока, поэтому МДС I₀ w₂ остается неуравновешенной и создает в магнитопроводе трансформатора постоянный магнитный поток Ф₀ , называемый потоком вынужденного намагничивания. Этот поток вызывает дополнительное магнитное насыщение элементов магнитопровода. Для того, чтобы это насыщение не превышало допустимого значения, необходимо увеличить сечение магнитопровода. Это приводит к увеличению расхода стали и меди, т.е. ведет к повышению габаритов, массы и стоимости трансформатора.

В двухполупериодных схемах выпрямления, когда ток во вторичной обмотке создается в течение обоих полупериодов, условия работы трансформатора оказываются намного лучше и неуравновешенных МДС не возникает.

В ИВЭП с бестрансформаторным входом трансформаторы работают на повышенной рабочей частоте (см. рис. В.3), что позволяет значительно снизить их габариты и массу.

10. Однофазная однополупериодная схема выпрямления

11. Однофазная двухполупериодная схема выпрямления

12. Однофазная мостовая схема выпрямления

13. Трёхфазная схема выпрямления с нейтральной точкой

14. Трёхфазная мостовая схема выпрямления

15. Принцип работы схемы выпрямления на емкостную нагрузку

Работа выпрямителя на нагрузку с емкостной реакцией

— это такой режим, при котором параллельно нагрузке включен конденсатор, что имеет место, когда первым элементом в сглаживающем фильтре является конденсатор. Рассмотрим работу выпрямителя на нагрузку емкостного характера, выполненного по однофазной однополупериодной схеме выпрямления (рис. 2.12). Пусть процесс заряда и разряда конденсатора С является установившемся и напряжение на конденсаторе в момент t₀ имеет значение U_C0. На интервале t₀ – t₁ диод VD закрыт, так как катод диода (точка К на схеме) имеет более высокий потенциал, чем его анод, и конденсатор С разряжается через нагрузку R _н с током i0 и постоянной времени τ_р=CR_н.

В момент t₁ диод открывается, через него протекает ток i_VD в нагрузку, одновременно заряжается конденсатор: i_VD= i₀+i_з. Напряжение на конденсаторе увеличивается до момента t₂.

Затем при t₂ диод закрывается, конденсатор С разряжается до момента t₃ через нагрузку R_н, в которой ток i₀ имеет прежнее направление.

Из графика i_VD видно, что в схеме проявляется отсекающее действие конденсатора С по отношению к току диода, при этом время работы диода t_и увеличивается при уменьшении постоянной разряда конденсатора τ_р и при увеличении постоянной заряда конденсатора.

Из графика U₀(U_С) видно, что пульсации напряжения на нагрузке будут меньше при возможно большей постоянной времени разряда τ_р=CR_н.

Обратное напряжение на вентиле U_обр. (рис. 2.12, б, нижний график) складывается из напряжения на зажимах вторичной обмотки трансформатора U₂

и напряжения на конденсаторе, т. е. U_обр.н.п=2U_2m.

Рис. 2.12. Однополупериодная схема выпрямления с емкостной нагрузкой (а), диаграммы напряжений и токов в схеме (б)

Трехфазные трансформаторы: подробное руководство

Рисунок 1: Трехфазный трансформатор

Трехфазные трансформаторы — это пассивные машины, передающие электрическую энергию между цепями. Во вторичной цепи магнитный поток индуцирует электродвижущую силу (ЭДС), повышая (увеличивая) или понижая (понижая) напряжения без изменения частоты. Существуют различные виды электрических систем, поэтому трансформаторы должны работать вместе с совместимыми системами. Трехфазный трансформатор работает с трехфазной электрической системой переменного тока, чтобы обеспечить потребителей стабильной и безопасной для устройства электроэнергией. В зависимости от отрасли или области применения размер, конструкция, вольт-амперный номинал и несущая способность трехфазного трансформатора будут различаться.

Содержание

• Что такое трехфазный трансформатор?
• Что такое трехфазная электрическая система?
• Значение закона индукции Фарадея
• Различные типы трехфазных трансформаторов
• Трансформатор трехфазный состав
• Конфигурации с трехфазным трансформатором
• Применение трехфазных трансформаторов
• Часто задаваемые вопросы

• Автотрансформатор

• Постоянное напряжение

• Трансформатор тока

• Трансформатор безопасности

• Однофазные трансформаторы

• Трехфазные трансформаторы

• Трансформаторы напряжения

Что такое трехфазный трансформатор?

В некоторых выпрямительных трансформаторах постоянного тока трансформаторы напряжения могут быть сконструированы для однофазной или двух-, трех-, шести- и даже сложных комбинаций до 24-х фаз. В процессах производства, распределения и передачи электроэнергии может использоваться трехфазная сеть, обозначаемая как 3φ или 3 фазы. Трехфазный трансформатор работает от трехфазного источника питания, и первичная и вторичная обмотки имеют три набора обмоток.

Рисунок 2: Трехфазный трансформатор с тремя наборами обмоток на первичной и вторичной сторонах

Что такое трехфазная электрическая система?

Трехфазные и однофазные электрические системы используют переменный ток (AC). Переменный ток обычно имеет синусоидальную форму, но также могут генерироваться другие формы волны, такие как прямоугольные, треугольные и сложные волны. Сигналы переменного тока обладают тремя важными свойствами: амплитудой, периодом и частотой. Амплитуда описывает величину волны. Период — это когда происходит одно полное колебание, а частота — это количество циклов, возникающих в секунду.

Полное колебание переменного тока имеет как пик, так и впадину. Для обычного цикла 360° эти точки находятся на 90° и 270°. Однофазная система имеет один пик и впадину в пределах одного проводника, и эти точки испытывают максимальные величины, но в противоположных направлениях. С другой стороны, трехфазные системы имеют три пика и впадины на трех проводниках. Напряжения и токи опережают или отстают друг от друга на 120° (см. рис. 2).

Значение закона индукции Фарадея

Работа всех типов трансформаторов подчиняется закону индукции Фарадея – он гласит, что величина ЭДС, индуцированной в цепи, прямо пропорциональна скорости изменения магнитного потока, отсекающего по цепи.

Следовательно, проводник, помещенный рядом с изменяющимся магнитным полем, например, от электромагнита с питанием от переменного тока, будет иметь электрический ток. Электромагнитные цепи такого типа называются первичными обмотками.

По мере того, как электрический ток схлопывается и непрерывно генерируется с определенной частотой, магнитное поле схлопывается и воссоздается аналогичным образом. Это переменное магнитное поле индуцирует ток в проводниках, перерезанных этим потоком; тогда они называются вторичными обмотками. Частота одинакова на обеих обмотках.

Различные типы трехфазных трансформаторов

Трехфазные трансформаторы можно разделить на категории в зависимости от их конструкции. Существует два типа трехфазных трансформаторов: стержневые с первичной и вторичной обмотками, намотанными на один сердечник, и оболочковые трансформаторы, объединяющие три однофазных трансформатора.

С сердечником

В трехфазных трансформаторах с сердечником сердечник имеет три ветви в одной плоскости. Каждое звено содержит первичную и вторичную обмотки, и эти обмотки равномерно распределены между тремя ветвями. Нередко можно услышать об обмотках высокого напряжения (ВН) и низкого напряжения (НН).

Поскольку обмотку низкого напряжения легче изолировать, эти обмотки располагаются ближе к сердечнику, чем катушки более высокого напряжения. Последние обмотки наматываются вокруг первых, между ними находится изоляционный материал. В этой конструкции обмотки магнитно связаны друг с другом, при этом одна обмотка использует другую пару ветвей в качестве обратных путей для своего магнитного потока (см. Рисунок 3).

Кожуховой

Кожуховой трехфазный трансформатор состоит из трех отдельных однофазных трансформаторов. Три фазы этого трансформатора имеют практически независимые магнитные поля, а сердечник этого трансформатора имеет пять ветвей, как показано на рис. 3.9.0003

Обмотки ВН и НН располагаются вокруг трех главных ветвей. Как и в трехфазном устройстве с сердечником, катушка низкого напряжения находится ближе всего к сердечнику. Две крайние ветви служат обратными путями потока.

Магнитный поток делится пополам, когда поле приближается к ярму. Обычно внешние конечности и хомут вдвое меньше основных конечностей. Вы можете уменьшить высоту трансформатора, уменьшив размер ярма.

Рис. 3: Трансформаторы с кожухом (A) и сердечником (B)

Конструкция трехфазного трансформатора

Помимо сердечника и обмоток, в трансформаторе есть и другие важные части, как описано ниже:

• Изоляция: Эта часть действует как барьер, отделяющий обмотки от сердечника.
• Трансформаторное масло: Трансформаторное масло выполняет две основные функции: изоляция и охлаждение. Изоляционные свойства масла предотвращают короткое замыкание и искрение. Это масло действует как охлаждающая жидкость, отводя тепло от сердечника и обмоток.
• Термометры: Термометры контролируют температуру масла.
• Системы сброса давления: Системы сброса давления являются частью протокола безопасности. Они разряжают ситуации избыточного давления, когда масло вспыхивает из-за коротких замыканий.
• Охладитель: Система охлаждения охлаждает охлаждающую жидкость. Он охлаждает горячее масло через трубки с водяным или воздушным охлаждением. Затем охлаждающая жидкость возвращается в сердечник и обмотки.
• Бак: Бак защищает обмотки и сердечник трансформатора от внешних воздействий и удерживает охлаждающую жидкость.
• Расширитель масла: Расширитель масла представляет собой емкость, устанавливаемую отдельно от бака. Он помогает удерживать масло после того, как оно расширилось из-за нагрева обмоток и сердечника.
• Регуляторы напряжения: Регуляторы напряжения изменяют выходное напряжение, которое имеет тенденцию к снижению в условиях нагрузки. Изменение числа витков с помощью переключателя ответвлений регулирует коэффициент напряжения.
• Газовое реле: Газовые реле имеют другое название – реле Бухгольца. Он удерживает выпущенный газ, пузырящийся из бака трансформатора, и появление этого свободного газа указывает на наличие проблемы с трансформатором.
• Сапуны: Сапуны обеспечивают сухость трансформаторного масла. Эти сапуны удаляют влагу из воздушных карманов над уровнем масла расширителя.

Конфигурации с трехфазным трансформатором

Эти трехфазные машины имеют два важных соединения; конфигурации звезды и треугольника.

Конфигурация «звезда» также называется соединением «звезда». У него четыре вывода, но три обмотки. Три обмотки образуют три фазы цепи, а четвертая клемма — это клемма, где встречаются остальные три обмотки; это общая нейтральная точка.

Соединение треугольником, также известное как сетчатое соединение, представляет собой соединение трех обмоток, концы которых соединены, образуя замкнутый контур. Он имеет три клеммы и обмотки без нейронной точки, вместо этого используются заземляющие соединения. Соединение по схеме «треугольник» настраивается в высокоуровневые системы путем заземления средней точки одной фазы, как показано на рис. 4.

Рис. 4: Соединения по схеме «звезда» и «треугольник»

Характеристики напряжения и тока

Существуют плюсы и минусы использования систем подключения трехфазных трансформаторов по схеме «звезда» или «треугольник». Понимание фазных и линейных токов и напряжений имеет первостепенное значение для выбора правильной системы для ваших приложений.

Фазные токи и напряжения измеряются на одном компоненте, тогда как параметры линии измеряются на двух клеммах. Таблица 1 демонстрирует отношения между этими характеристиками:

Соединение	Фазное напряжение	Напряжение сети	Фазный ток	Сетевой ток
Звезда	ПО = ВЛ / √3	ВЛ = √3 * ВП	ИП = ИЛ	ИЛ = ИП
Дельта	ВП = ВЛ	ВЛ = ВП	IP = IL / √3	IP = √3 * IL

Таблица 1: Характеристики трехфазного напряжения и тока

• ВЛ: Линейное напряжение (линейное напряжение)
• VP: фазное напряжение (фазное напряжение)
• IL: линейный ток
• IP: фазный ток

В дополнение к напряжениям и токам, для расчета трехфазного трансформатора потребуется еще один параметр для правильного расчета устройства – коэффициент трансформации (TR). Поскольку трансформатор представляет собой линейную машину, напряжения во вторичных обмотках можно определить с помощью первичных напряжений и коэффициента трансформации. Это отношение витков вторичной и первичной обмоток.

Схемы обмоток трехфазного трансформатора

Первичная и вторичная обмотки трехфазного трансформатора могут иметь разную или одинаковую конфигурацию. Четыре основных перестановки включают в себя:

Конфигурация «звезда-звезда» (Y-Y)

Первичная и вторичная катушки намотаны по системе «звезда». Основное преимущество заключается в том, что с двух сторон трансформатора имеется нейтральная клемма, позволяющая выполнить заземление. Заземление устраняет искажения формы волны. Без заземления работа такого трансформатора удовлетворительна, если три нагрузки на трех фазах сбалансированы. Это в основном для небольших трансформаторов высокого напряжения.

TR = VS / VP = NS / NP = IP / IS

• VS:  Вторичное напряжение
• VP: Первичное напряжение
• IS:  Вторичный ток
• IP: Первичный ток

Это соединение уменьшает количество витков, поскольку фазное напряжение составляет 1/√3 линейного напряжения. Количество необходимой изоляции также снижено.

Рис. 5: Соединение звезда-звезда

Конфигурация треугольник-треугольник (Δ-Δ)

Первичная и вторичная катушки расположены по схеме треугольник. Эта система предназначена для больших трансформаторов низкого напряжения и использует большее количество витков, чем тип Y-Y. Одним из преимуществ этого соединения является то, что оно совместимо с несимметричными нагрузками на фазы. Еще одним преимуществом является то, что даже когда трансформатор отключен, его 3-фазные нагрузки могут оставаться запитанными. Обычно это конфигурация открытого треугольника с уменьшенной мощностью.

В конфигурации треугольник-треугольник:

TR = VS / VP = NS / NP = IP / IS

• VS:  Вторичное напряжение
• VP: Первичное напряжение
• IS:  Вторичный ток
• IP: Первичный ток

Рис. 6. Конфигурация треугольник-треугольник

Конфигурация звезда-треугольник или звезда-треугольник (Y-Δ)

В этой конфигурации первичная обмотка соединена звездой и заземлена на нейтральном выводе. Второстепенные витки соединяются в треугольную систему. Его основная область применения — понижение напряжения на стороне подстанции электропередачи.

Вторичное и первичное линейное напряжение имеют отношение, которое в 1/√3 раза превышает коэффициент трансформации устройства. Существует также 30-градусный сдвиг между первичным и вторичным линейным напряжением.

Конфигурация треугольник-звезда или треугольник-звезда (Δ-Y)

Первичная обмотка подключается по схеме треугольник, а вторичная — по схеме заземленной звезды. Он в основном используется в повышающих трансформаторах, расположенных там, где начинается линия передачи. Вторичное и первичное линейные напряжения имеют отношение, которое в √3 раза превышает коэффициент трансформации устройства. Существует также 30-градусный сдвиг между первичным и вторичным линейным напряжением, как в трансформаторе звезда-треугольник.

Рисунок 7: Конфигурация «треугольник-звезда»

Помимо четырех основных перестановок существуют еще две конфигурации. Эти другие являются продуктом изменения первичной обмотки треугольником и звездой. Они включают в себя:

Соединение «открытый треугольник» (V-V)

В этой системе два трансформатора. Соединение V-V вступает в силу, когда один из трансформаторов отключен, но по-прежнему требуется обычная работа нагрузки. Обслуживание будет продолжаться до тех пор, пока не потребуется ремонт или замена установленной в таких случаях.

Эта конфигурация может поддерживать небольшие трехфазные нагрузки, когда установка полного блока трехфазных трансформаторов не требуется. Его пропускная способность составляет 57,7% от полного соединения треугольник-треугольник.

Соединение Scott-T (T-T)

В этой системе обмотки трехфазного трансформатора используются два трансформатора. Один из них имеет центральные отводы на первичной и вторичной обмотках, известный как главный трансформатор. Другой трансформатор, называемый тизерным трансформатором, имеет отвод 0,87. Тизерный трансформатор работает при 87% номинального напряжения.

Используется при соединении трехфазной системы с двухфазной. Питание электрической печи, работающей от двухфазной системы, является типичным применением соединения Т-Т.

Соединение треугольником высокой ветви

Соединение треугольником высокой ветви происходит, когда вторичная сторона, соединенная треугольником, имеет отвод от центра; затем этот кран соединяется с землей. Такая конфигурация обеспечивает 3-фазное питание (соединение треугольником) и 1-фазное питание.

Это соединение используется как в коммерческих, так и в жилых системах распределения. Потребители могут получать 240 В (линейное напряжение) для больших машин или 120 В (фазное напряжение) для меньшего оборудования или освещения, не требуя дополнительного трансформатора.

Применение трехфазных трансформаторов

Трехфазные трансформаторы — это универсальные машины, которые находят применение во многих областях. Некоторые из наиболее распространенных применений включают:

1. В процессах производства и передачи электроэнергии используются трехфазные трансформаторы.

2. Трехфазные трансформаторы могут повышать/понижать напряжение во многих отраслях промышленности. Эти трансформаторы широко используются в горнодобывающей, полиграфической, текстильной, лифтовой, промышленной автоматизации и нефтехимии, а также в некоторых других областях.

3. Поскольку трехфазный трансформатор может исключить шум и высокочастотные импульсные помехи из своей внутренней связи, они необходимы при изготовлении прецизионных станков. Присутствует в мощных промышленных системах нагрузки, таких как электроприводы и выпрямители, а также в другом оборудовании.

Часто задаваемые вопросы

Может ли трехфазный трансформатор использовать однофазный источник для подачи трехфазного питания?

Невозможно преобразовать однофазные входные напряжения для подачи трехфазной мощности на выходе трансформатора. Фазосдвигающие машины или фазопреобразователи типа конденсаторов и реакторов необходимы при преобразовании однофазной системы в трехфазную.

Можно ли эксплуатировать трехфазные трансформаторы на частотах выше номинальной?

Возможно применение трехфазных трансформаторов на частотах выше номинальных. Но чем выше частота превышает номинальное значение, тем больше снижается регулировка напряжения.

Что означает полное сопротивление, когда речь идет о трехфазных трансформаторах?

Полное сопротивление — это характеристика сопротивления/ограничителя тока трансформатора, обычно выражаемая в процентах. Этот параметр определяет отключающую способность предохранителя или автоматического выключателя для защиты первичных обмоток трансформатора.

• Автотрансформатор

• Постоянное напряжение

• Трансформатор тока

• Трансформатор безопасности

• Однофазные трансформаторы

• Трехфазные трансформаторы

• Трансформаторы напряжения

Трехфазный трансформатор: Полное руководство

Трехфазный трансформатор: полное руководство по часто задаваемым вопросам

Что такое трехфазный трансформатор?

Трехфазный трансформатор — это тип трансформатора, который работает с трехфазной электрической системой. Это традиционный метод производства, передачи и распределения электроэнергии переменного тока. Он также обычно используется для увеличения или уменьшения напряжения в трехфазной системе.

Эта фаза представляет собой своего рода многофазную систему, обычно используемую электрическими сетями по всему миру для передачи энергии. Он также широко используется для запуска больших двигателей и других тяжелых нагрузок. Этот трансформатор состоит из шести обмоток, состоящих из трех первичных и трех вторичных обмоток.

Трехфазный трансформатор — это трансформатор, который работает с трехфазной электрической системой. В основном, этот трансформатор используется для повышения или понижения высокого напряжения на разных этапах системы передачи энергии. Этот трансформатор был изобретен, поскольку 3-фазное электричество широко используется для распределения электроэнергии из-за его способности обеспечивать сбалансированную нагрузку.

Эти типы трехфазных трансформаторов изготавливаются путем намотки трех однофазных трансформаторов на один сердечник. После этого их помещают в корпус, заполненный диэлектрическим маслом, выполняющим различные функции.

Поскольку диэлектрик не является проводником электричества, он может обеспечивать изоляцию между обмотками напряжения и корпусом. Это также способствует охлаждению и предотвращению образования влаги, которая может привести к истончению изоляции обмотки.

Принцип работы трехфазного трансформатора такой же, как и у однофазного, закон индукции Фарадея. Однофазные и трехфазные трансформаторы различались только схемой подключения. Чтобы еще больше объяснить это, лучше взглянуть на трехфазные электрические системы.

Трехобмоточный трансформатор | Трехфазный трансформатор | Daelim

Трехфазная электрическая система

Как однофазные, так и трехфазные электрические системы используют переменный ток или более известный как переменный ток. Переменный ток — это тип электричества, который регулярно меняет направление и амплитуду, обычно изображаемую синусоидальной волной.

Сигналы переменного тока состоят из трех основных свойств; период, частота и амплитуда. И период, и частота определяют временную составляющую волны, тогда как амплитуда определяет силу и величину электричества.

В трехфазных системах ток имеет три пика и три впадины, проходящие по трем отдельным проводникам. Переменные токи не совпадают по фазе на 120° друг от друга. В этих типах электрических систем наибольшая амплитуда достигается чаще за заданный период. Это помогает производить мощность с относительно постоянной скоростью.

Способ подключения рабочей обмотки трехфазного трансформатора

Из каких частей состоит трехфазный трансформатор?

Структура трехфазного трансформатора состоит из трех центральных частей:

Стальной сердечник

Одной из центральных частей трехфазного трансформатора является стальной сердечник. Стальной сердечник трехфазного трансформатора состоит из трех магнитных опор и магнита, замыкающего магнитопровод. Кроме того, стальной сердечник машины изготавливается из листов электротехнической стали, покрытых с двух сторон изолирующей краской и образующих в совокупности форму цилиндра.

В чем разница между 1-фазным, 2-фазным и 3-фазным питанием?

части трехфазного трансформатора со стальным сердечником

Корпуса трансформаторов

Еще одной частью трехфазного трансформатора являются корпуса трансформаторов. Это играет важную роль в защите и поддержании жизненного цикла трансформатора. Трехфазная оболочка обычно изготавливается из стали, железа, в зависимости от конструкции оборудования и производителя.

Часть сценария использования связана с высокой температурой и влажностью окружающей среды, завод по производству трехфазных трансформаторов также может обеспечить стальной корпус с антикоррозийным покрытием.

Трехобмоточный

Еще одной частью трехфазного трансформатора является машинная обмотка. Обмотка машины состоит из шести медных обмоток, изолированных и намотанных на цилиндр. Обмотка получает энергию и передает мощность во время работы машины.

Какие существуют типы обмоток трансформатора? Какие бывают концентрические обмотки?

Обмотка трансформатора 15 МВА

Регуляторы напряжения

Регуляторы напряжения используются для изменения выходного напряжения. В условиях нагрузки выходное напряжение трансформатора может снижаться. Таким образом, возникает необходимость регулировать коэффициент напряжения путем регулировки витков ответвления. Регулировка производится с помощью переключателя ответвлений в зависимости от частоты, с которой необходимо изменять выходное напряжение.

Термометры

Термометры используются для контроля температуры масла.

Конструкция распределительного трансформатора 10 кВ

Сапуны

Сапуны используются для удаления влаги из воздушного пространства над уровнем масла консерватории, поддерживая сухость трансформаторного масла.

Изоляция

Изоляция служит барьерной системой, отделяющей обмотки от сердечника и две обмотки друг от друга.

Детали трехфазных трансформаторов сухого типа

Трансформаторное масло

Трансформаторное масло изолирует и охлаждает выделяемое тепло от сердечника и обмоток. Масло обладает высокой теплоемкостью, способной переносить и отводить это тепло. Поток нефти может создаваться либо за счет термосифонного эффекта, либо за счет перекачки.

4 Методы сушки трансформатора

Бак защищает сердечники и обмотки от внешних условий, которые могут повлиять на их работу. Он также действует как сосуд для масла.

Расширитель масла

Расширитель масла представляет собой отдельный контейнер, который удерживает расширение масла, поскольку оно может расширяться при нагревании.

Охладитель

Когда масло поглощает тепло, находящееся в системе, оно отдает тепло охлаждающему охладителю. Охладитель или система охлаждения накапливает горячие масла и охлаждает их через трубы с воздушным или водяным охлаждением, а затем возвращает их в обмотки и сердечник.

внутри Трехфазный трансформатор на подушке

Газовое реле

Газовое реле собирает свободные пузырьки газа из бака трансформатора. Когда вы заметите наличие свободного газа, это указывает на неисправность внутри трансформатора.

Системы сброса давления

Эти системы представляют собой предохранительные устройства, используемые для снижения избыточного давления при вскипании масла из-за коротких замыканий.

10+FAQ О ГЛАВНОМ СИЛОВОМ ТРАНСФОРМАТЕ​

Какой тип обмотки используется в 3 фазах?

Этот тип трехфазного трансформатора работает с шестью обмотками, тремя первичными и тремя вторичными. Каждая обмотка может быть соединена по схеме «звезда» или «треугольник». Эти обмотки можно рассматривать как отдельные однофазные обмотки.

Таким образом, три однофазных трансформатора могут быть присоединены к трехфазному трансформатору. Трансформатор состоит из трех основных частей:

Первичная обмотка

Первичная обмотка потребляет электроэнергию и создает магнитный поток, когда она подключена к источнику электроэнергии.

Сколько обмоток в распределительном трансформаторе?

Магнитный сердечник

Относится к магнитному потоку, создаваемому первичной обмоткой. Поток пересекает путь с низким магнитным сопротивлением, соединенный со вторичной обмоткой, образуя замкнутую магнитную цепь.

8+FAQ О НЕИСПРАВНОСТИ ТРАНСФОРМАТОРОВ

Вторичная обмотка

Вторичная обмотка обеспечивает требуемое выходное напряжение благодаря общей индукции в трансформаторе. Конструкция трехфазного трансформатора очень похожа на однофазный трансформатор. Его ядро ​​​​также построено либо по типу ядра, либо по типу оболочки. Обмотки низкого напряжения (НН) и высокого напряжения (ВН) 3-х фаз надеваются на три ветви сердечника.

Тип сердечника

В трехфазном трансформаторе с сердечником сердечник разделен на три части. Каждая ветвь проводит обмотки трех фаз как высокого напряжения (ВН), так и низкого напряжения (НН). Теперь генерируемый поток, созданный первичной обмоткой, будет связан со вторичными обмотками.

Обмотка низкого напряжения (НН) размещается поверх ветви сердечника, а обмотка высокого напряжения (ВН) размещается на обмотке низкого напряжения (НН). Это связано с тем, что количество изоляции, необходимой для изоляции обмотки низкого напряжения от сердечника, невелико.

Трехфазная обмотка состоит из трех стержней сердечника, отстоящих друг от друга на 120°. В трехфазном трансформаторе сердечникового типа одна ветвь функционирует как обратный путь для магнитного потока двух ветвей. Сумма потоков в двух ответвлениях равна потоку в одном ответвлении, служащем обратным путем.

Тип кожуха

Конструкция трехфазного трансформатора кожуха обычно не используется. Этот тип трехфазного трансформатора имеет пять ветвей, где сердечник охватывает обмотки, построенные на трех ветвях. Две другие конечности, найденные между фазами, удерживают три конечности вместе, образуя единое целое.

Это также обеспечивает обратный путь для потоков.

Конструкция этого типа сравнима, когда три однофазных трансформатора расположены друг напротив друга. В отличие от конструкции стержневого типа, каждая фаза имеет свою индивидуальную магнитную цепь и обратный путь для потока. Следовательно, три фазы более независимы в оболочечной форме.

Что такое подключение трехфазного трансформатора?

Соединения трехфазного трансформатора имеют две основные формы: треугольник и звезду. Чтобы лучше понять эти два, см. данные ниже.

Соединение треугольником

В соединении треугольником или сеткой три обмотки присоединяются к обоим концам, образуя замкнутый контур. Оба конца подключены к клемме, не имеющей нейтральной точки, и вместо этого используют заземление.

Этот тип подключения также может быть сконфигурирован как система с высокой ветвью путем заземления точки фокусировки одной фазы. Напряжение в этой конфигурации, измеренное на линии, противоположной фазе с отводом от середины и земле, выше, чем измеренное на клеммах.

Трансформатор трехфазный сдвоенный с автоматическим переключением

Соединение треугольником трансформатора 10 кВ Соединение звездой

Соединение звездой

В соединении звездой (соединение звездой) три обмотки и четыре вывода. Один конец трех обмоток прикреплен к обычной нейтральной точке или клемме, а другие образуют три фазы цепи.
Вся конструкция сердечника, будь то сердечник или оболочечный тип, размещается внутри пропитанного маслом бака трансформатора вместе с их обмотками. Соединения трехфазной обмотки выполнены внутри бака трансформатора. Первичные и вторичные клеммы трех фаз выведены из бака с помощью втулок для внешних подключений. Наиболее часто используемые соединения обмоток трехфазного трансформатора: «звезда-звезда», «треугольник-треугольник», «звезда-треугольник» и «треугольник-звезда».

Соединение «звезда-звезда»

Соединение «звезда-звезда» работает как при малых токах, так и при высоких напряжениях, что делает его экономически выгодным для трансформаторов. При этом типе соединения первичные и вторичные клеммы трехфазных обмоток соединяются, образуя букву Y.

Соединение звезда-звезда

Соединение «треугольник-треугольник»

При соединении «треугольник-треугольник» один конец трехфазной обмотки соединяется с концом другой катушки. При таком соединении вы заметите, что он примет форму дельты, обычно видимой как треугольник. Обмотки, соединенные треугольником, могут производить большие токи при низких значениях напряжения.

Соединение «звезда-треугольник»

Соединение «звезда-треугольник» — это тип соединения обмоток, используемый для снижения уровней напряжения. При этом нейтральная первичная обмотка трансформатора заземляется.

Соединение трехфазной силовой нагрузки

Соединение треугольник-звезда

Соединение треугольник-звезда представляет собой комбинацию обмотки, соединенной треугольником на первичной стороне, и соединения звезды. Соединение треугольником-звездой используется, когда необходимо увеличить уровни напряжения.

Этот тип подключения лучше всего подходит для распределительных сетей благодаря 3-фазной и 4-проводной системе на вторичной стороне. Однако его применение ограничено из-за наличия фазового сдвига между первичной и вторичной обмотками.

Полное руководство по трехфазным распределительным трансформаторам

Каков принцип работы трехфазного трансформатора?

Основной принцип работы трехфазного трансформатора аналогичен однофазному трансформатору взаимной индукции. Переменное питание подается на первичную обмотку и создает ЭДС (электрическое магнитное поле) во вторичной обмотке. Величина генерируемого электромагнитного поля будет зависеть от количества вторичных витков, будь то повышающий или понижающий трансформатор.

Полное руководство по жидкостным трансформаторам

Каковы преимущества трехфазного трансформатора?

Что касается трансформаторов, трехфазный трансформатор имеет ряд преимуществ по сравнению с однофазным, например:

Меньший вес

Трехфазный трансформатор имеет меньший вес по сравнению с -фазный

Экономичный

Трехфазный трансформатор стоит меньше, чем три однофазных трансформатора одинаковой мощности.

Не занимайте много места

Трехфазный трансформатор занимает меньше места, чем однофазный, поскольку он меньше, чем однофазный.

Простота сборки и установки

У вас будет только один блок (3-фазный трансформатор), который уже подключен, что значительно упрощает и упрощает сборку и установку

Более экономичный в эксплуатации

Трехфазный трансформатор более экономичный. Трехфазные трансформаторы более практичны для обеспечения больших нагрузок и распределения большой мощности. Это связано с тем, что переход от однофазного к трехфазному не увеличит затраты на электроэнергию в вашем счете за электроэнергию. Таким образом, ваше потребление электроэнергии останется прежним, поскольку оно зависит от мощности ваших машин, а не от подключения к электричеству.

Более плавный и выгодный опыт

Когда количество фаз в системе увеличивается, напряжение постоянного тока становится более плавным и более выгодным.

Трехфазный распределительный трансформатор сухого типа с эпоксидной смолой Производитель – Daelim

Требуется меньше проводящих материалов

Трехфазному источнику питания требуется только меньшее количество проводящих материалов по сравнению с однофазным для передачи и распределения электроэнергии. Поэтому, когда дело доходит до стоимости, этот тип фазы является более рентабельным.

Только установка займет меньше места.

Эффективность

• Доступность по сравнению с тремя блоками однофазных трансформаторов.

• Транспортировка проста и дешевле.

• Легче установить, так как он предварительно подключен и готов к установке.

• Материала сердечника требуется очень мало, в отличие от трех однофазных трансформаторов для получения того же кВА.

• Меньше по размеру и намного легче

Каковы недостатки трехфазного трансформатора?

Более высокие затраты на резервные блоки

В трехфазном трансформаторе общий сердечник распределяется на все три блока. Таким образом, когда блок неисправен или поврежден, весь трехфазный трансформатор должен быть полностью отключен. Вот почему стоимость неисправных устройств намного выше, и их сложнее отремонтировать.

Высокая стоимость ремонта

Стоимость ремонта 3-фазных трансформаторов выше по сравнению с одиночными трансформаторами, поскольку необходимо менять каждый компонент, что является дорогостоящим. Вот почему при сервисном восстановлении стоимость запасного блока дороже, чем однофазных трансформаторов.

Уменьшенная мощность

Еще одним недостатком трехфазного трансформатора является самоохлаждение. Следовательно, мощность трансформатора также снижается одновременно.

Устранение неисправностей

Еще один недостаток трансформаторов этого типа заключается в том, что при выходе из строя одной из трех фаз необходимо заменить весь блок. Это связано с тем, что ошибка может быть перенесена на две другие фазы.

Одним из недостатков трехфазного трансформатора является то, что при неисправности одной из фаз отключается весь блок. Это связано с общим для всех трех блоков ядром. Другими словами, если один блок выйдет из строя, сердечник неисправного блока мгновенно промокнет из-за отсутствия противодействующего магнитного поля.

Без противодействующего магнитного поля возникнет огромная утечка магнитного потока в корпус металлического сердечника. Это может увеличить нагрев металлических частей, что в некоторых случаях может привести к возгоранию. Таким образом, очень важно не забыть отключить трехфазный трансформатор, если вы обнаружите, что одна из фаз неисправна.

Другими недостатками этого трансформатора являются следующие

• Ремонт трехфазного трансформатора намного дороже по сравнению с однофазным.

• Запасной блок трехфазного трансформатора стоит дороже, чем запасной блок с одним трансформатором.

• С самоохлаждением.

• Это означает, что мощность трансформатора снижена.

Что означает трехфазный?

Трехфазное питание является стандартной системой производства, передачи и распределения электроэнергии переменного тока. Это система многофазного типа, обычно используемая электрическими сетями по всему миру для передачи электроэнергии или мощности.

Трехфазная сеть имеет три переменных тока, которые отличаются друг от друга на 120 электрических градусов. Каждая ветвь переменного тока достигает максимального напряжения, разделенного только 1/3 времени полного цикла. Проще говоря, выходная мощность никогда не падает до нуля и остается постоянной. Вот почему большинство коммерческих и промышленных предприятий всегда выбирают трехфазные трансформаторы.

При трехфазном электроснабжении лучше помнить, что вам понадобятся три жилы и один нулевой провод. Три жилы должны располагаться под углом 120 градусов друг к другу.

Существует два класса конфигураций цепей в трехфазном источнике питания. Это Дельта и Звезда. Конфигурация Delta не требует нейтрального провода, и он используется только в высоковольтных системах. С другой стороны, для Звезды требуется как заземляющий, так и нейтральный провод.

15+ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ О БЫТОВОМ ТРАНСФОРМАТЕ, УСТАНАВЛИВАЕМОМ НА ПОДУШКЕ

Как подключить трехфазный трансформатор?

При подключении трансформаторов вы можете подключать их к однофазным и трехфазным источникам питания, а также к однофазным и трехфазным нагрузкам. Избегайте неправильных подключений, чтобы предотвратить повреждение оборудования, которое также может привести к его повреждению.

Трехфазное питание, одно напряжение

В этой фазе и напряжении у вас есть три проводника. Таким образом, вы должны соединить все три проводника для трехфазного напряжения и соединить любую пару для однофазного напряжения.

Трехфазное питание, подключение с двойным напряжением (4-проводная, 3-фазная система)

Трехфазное питание и подключение с двойным напряжением включают три проводника под напряжением и заземленный нейтральный проводник. В связи с этим необходимо подключить три горячих провода для 3-х фазного питания. Для более низкого однофазного напряжения можно подключить два или три горячих проводника.

Способ подключения сухого трансформатора

Для чего нужен трехфазный трансформатор?

Трехфазный трансформатор играет важную роль в передаче электроэнергии. Эта машина в основном используется во всем мире в промышленных целях для производства, передачи и распределения электроэнергии. Как правило, они используются и устанавливаются в местах, где потребляется огромное количество электроэнергии, например, в больницах, квартирах, промышленных зданиях, трансформаторных подстанциях и т. д.

Трехфазные трансформаторы используются во многих отраслях промышленности, включая производство, здравоохранение, электротехнические работы и многие другие. Этим упомянутым отраслям нужен надежный и стабильный источник энергии для бесперебойной работы, который можно найти в трехфазных трансформаторах.

Эти трансформаторы могут эффективно нести большие нагрузки и распределять большую мощность, что крайне необходимо во многих крупных отраслях промышленности. Большинство каналов выработки электроэнергии имеют трехфазный характер и имеют диапазон напряжений от 13,2 кВ до 22 кВ.

Чтобы уменьшить потери мощности на распределительном конце, мощность передается при гораздо более высоких напряжениях, например, от 132 кВ до 400 кВ. Поэтому, если есть необходимость в более высоких напряжениях, используется трехфазный повышающий трансформатор.

С другой стороны, в конце передачи используется понижающий трехфазный трансформатор для понижения этих высоких напряжений до уровней 6600, 400, 230 вольт и т. д. Вот почему трехфазные трансформаторы идеальны, когда речь идет о распределении электроэнергии для крупных предприятий, поскольку они могут идеально сбалансировать мощность.

Эти трансформаторы очень надежны в преобразовании значительного количества энергии из первичного источника в форму, которую они могут использовать для различных машин и коммунальных услуг.

Решения для силовых трансформаторов для нефтяных месторождений

В чем разница между однофазным и трехфазным трансформатором?

Разница между однофазным и трехфазным трансформатором заключается в том, что для однофазного трансформатора требуется только два провода, а именно фаза и нейтраль. Фазный провод несет электричество от источника к любому электроприбору, подключенному к нему. Более того, нейтральный провод отправляет цепь обратно к исходному источнику питания.

С другой стороны, трехфазный трансформатор работает только через три провода, включая нейтральный провод и трехжильные провода. Это создается намоткой трех однофазных на один сердечник. Трансформаторы размещают в закрытом помещении, заливают диэлектрическим маслом до достижения заданного напряжения.

Следует помнить, что трехфазные трансформаторы имеют шесть катушек, равномерно распределенных как по первичной, так и по вторичной стороне.

14+ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ О ТРАНСФОРМАТОРАХ, УСТАНАВЛИВАЕМЫХ НА ПОДУШКЕ

Однофазный и трехфазный трансформатор Daelim с монтажом на подушке

В чем разница между однофазной системой и трехфазной системой?

Системы электроснабжения подразделяются на две категории: однофазные и трехфазные. Однофазные обычно используются там, где требуется меньше энергии и работают на небольшие нагрузки. С другой стороны, три фазы широко используются на крупных предприятиях, таких как фабрики и другие промышленные предприятия, где требуется огромная мощность.

Еще одно существенное различие между ними заключается в том, что однофазный кабель имеет один нейтральный провод и один проводник, а трехфазный — один нейтральный провод и три проводника для замыкания цепи. Однофазный 230В, а трехфазный 415В. Однофазный также менее эффективен и экономичен по сравнению с трехфазным.

Силовой трансформатор для сельского хозяйства

Однофазный лучше всего использовать для бытовой техники, а трехфазный идеален для крупных предприятий и больших нагрузок. Чтобы узнать больше о разнице между ними, см. их все ниже.

• Однофазное питание требует большего обслуживания и становится более дорогим по сравнению с трехфазным.

• В однофазной системе имеется только один фазный провод, и если неисправность возникает в сети, то блок питания полностью выходит из строя.

  Однако в трехфазной системе сеть состоит из трех фаз, и если на какой-либо из фаз произойдет ошибка, две другие будут непрерывно обеспечивать питание, что делает ее более надежной.

• Три фазы могут передавать максимальную мощность по сравнению с другой.

• Когда дело доходит до эффективности, трехфазный кабель выигрывает в этой области, поскольку требует меньшего количества проводников по сравнению с однофазным для той же цепи.

Помогает ли трехфазный трансформатор сэкономить больше?

Есть несколько производителей трехфазных трансформаторов, таких как Daelim, которые гарантируют экономию энергии при обширном распределении электроэнергии. С точки зрения электропитания трехфазное питание более эффективно, поскольку оно может передавать в три раза больше мощности, чем один источник питания.

Где используются трехфазные трансформаторы?

Трехфазные трансформаторы обычно используются для производства и распределения электроэнергии. Вы можете найти эти трансформаторы в мощных промышленных нагрузках, таких как приводы двигателей, выпрямители и другое оборудование. Его также можно использовать в приложениях, требующих повышения или понижения мощности линий электропередачи и электростанций.

Какие существуют три типа трехфазных трансформаторов?

Существует три типа трехфазных трансформаторов: закрытого типа, открытого типа и сухого типа.

Трансформатор герметичного типа

Герметичный трехфазный трансформатор самоохлаждается за счет расширительных пластин. Лопасти автоматически расширяются, когда температура в VH становится высокой, и воздух дует прямо через лопасти, охлаждая машину.

Решения для силовых трансформаторов для нефтяных месторождений

Трехфазный двухобмоточный силовой трансформатор NLTC класса 220 кВ силовые трансформаторы для нефтепромыслов

Трансформатор открытого типа

В этом типе трехфазного трансформатора его цикл охлаждения осуществляется через дополнительный бак и лопасти вентилятора. Единственным отличием открытого и закрытого типа является дополнительный масляный бак.

Выбор распределительного трансформатора для офисного здания

Трансформатор сухого типа

Трансформатор сухого типа представляет собой трансформатор с катушками, залитыми эпоксидной смолой. В отличие от стандартного трансформатора, его магнитопроводы и обмотки находятся под давлением воздуха. Этот тип трансформатора может преодолеть недостатки масляных трансформаторов. Этот трансформатор используется в особых условиях, таких как плотное загрязнение, повышенная влажность воздуха, очень низкая температура окружающей среды.

Производитель трехфазных распределительных трансформаторов сухого типа с эпоксидной смолой – Daelim

Почему Дэлим?

Компания Daelim занимается проектированием, проектированием и производством высококачественных трансформаторов уже более 15 лет. Наша компания состоит из экспертов и профессионалов в области рекламы в этой области. В нашей команде есть блестящие исследователи и производственная команда, которые помогают создавать и поставлять исключительные и эффективные трансформаторы для различных предприятий и домов.

Наша команда проходит интенсивное и методичное обучение, направленное на постоянное совершенствование руководящих принципов и систем качества. Наша миссия также состоит в том, чтобы оправдать ожидания и потребности наших уважаемых клиентов, завоевать их доверие и удовлетворить их потребности. Таким образом, мы можем наладить прочные и долгосрочные партнерские отношения с нашими клиентами.

ПЕКИН DAELIM GREEN EP TECHNOLOGY CO., LTD. строится на опыте и знаниях людей, увлеченно работающих в компании. Каждый персонал постоянно работает с мыслью о предоставлении наилучшей продукции каждому из наших клиентов. В наших интересах внедрить инновационный продукт, такой как трехфазный трансформатор, чтобы дать нашим клиентам преимущество в ведении своего бизнеса без каких-либо перебоев, когда дело доходит до питания.

Мы также предлагаем индивидуальную настройку продукта в соответствии с потребностями и потребностями вашей компании. С нами вы можете рассчитывать на продукцию высокого уровня и возможности быстрого исполнения без ущерба для качества продукции. Мы также гарантируем, что каждый из наших клиентов чувствует себя особенным благодаря нашему первоклассному обслуживанию клиентов. Итак, если вы ищете трансформаторы для дома или бизнеса, наша компания всегда открыта для вас.

Мы всегда поддерживаем миссию нашей компании, которая заключается в удовлетворении потребностей наших клиентов. Вот почему, если вы выберете нас для своих нужд трансформатора, вы никогда не ошибетесь с Daelim!

Заключение

Трехфазные трансформаторы имеют сходство с другими трансформаторами. Они оба имеют преимущества и недостатки. Тем не менее, когда дело доходит до практичности с точки зрения промышленного и коммерческого использования, трехфазный трансформатор намного эффективнее.
