Solenoid — Руководство по устранению неполадок
— Перейти к разделу — 1. Введение 2. Соленоидный клапан Устранение неприятностей 3. 2-PORT SOLENOIDS 4. Очистка ASCO, SMC и FESTO Бренд Solenoids 5. 3-PORT SOLENOIDS 6. 4-PORT, ДВА-ВЛЕТ СОЛЕНОИДС 7. 5-PORT SOLENOIDS Back to Top
Введение
Соленоидный клапан Устранение неприятностей
- Убедитесь, что машина получает правильное давление и поток воздуха. Убедитесь, что выключенный клапан полностью открыт. Многие соленоиды не будут правильно перемещаться без правильного давления воздуха и спины. Проверьте соленоид в системе. Не ожидайте, что solenoid будет работать правильно, если розетки не подключены к системе.
- Туреты на стирках модели ST, ГТО и карманы для смены инструментов Side-Mount имеют специфические шаги по устранению неполадок. Ссылайтесь на следующие руководства по устранению неполадок для получения дополнительной информации:
- Инструмент релиз поршень — Устранение неполадок Руководство
- Боковая гора (SMTC) — VF/VM/UMC/EC — Карусель и карман — Руководство по устранению неполадок
- TSC-300/1K — Руководство по устранению неполадок
- Если вы приказываете solenoid открыть или закрыть без правильного давления воздуха, solenoid может пойти в промежуточное состояние, которое не может исправить себя, когда машина имеет правильное давление воздуха. Чтобы переместить соленоид из промежуточного состояния, закройте воздушный клапан и отключите машину.
Примечание: Не используйте машину до того, как подача воздуха в машину будет правильной.
- Засоренный выхлопной глушитель может стать причиной сбоев в работе соленоида. Снимите с соленоида выхлопные глушители и проверьте соленоид еще раз.
- Включите машину и используйте элемент управления для активации соленоида. Вы можете написать простую программу в Mdi режим для командоза электрического выхода на соленоид.
- Перейти к Вв/O вкладка на экране диагностики на элементе управления. Убедитесь, что состояние ouput изменяется при командовании. Если состояние не изменяется, устранение неполадок и устранение проблемы до начала.
- Слушайте для нажатия или жужжание шума из катушки области соленоид. Область катушки соленоида представляет собой черную пластиковую область на большинстве соленоидов. Вы также можете почувствовать нажатие, если вы поместите палец на соленоид. Если нет щелкающего звука, когда solenoid командует, убедитесь, что соленоидный клапан подключен правильно и что электроснабжение правильно. Осмотрите соленоидные кабели, чтобы убедиться, что они не повреждены. Убедитесь, что соленоид получает правильное напряжение. Измеренное напряжение должно быть 120 VAC.
- Если есть охлаждающая жидкости, вытекающих из какой-либо соленоид, проблема tSC проверить клапан в шпиндель головке.
Многие симптомы могут быть вызваны загрязнением или мусора в соленоид. Если соленоид протекает после того, как вы проверили его на правильный воздух и мощность, вручную активируйте его ключом Аллена калибра 2 мм. Цикл клапана, чтобы освободить любые заработки или мусора, которые, возможно, застряли в клапане.
2-PORT SOLENOIDS
A: MAC, SMC и Festo Brand
- Порт 1 как правило, входный порт.
- Порт 2 как правило, выход порт.
- Порт 3 может иметь штепсельную вилку, чтобы сделать это 2-порт соленоид. Это конфигурация для некоторых воздухоочистителей соленоидов.
B: Бренд ASCO
- Порт 1 как правило, входный порт.
- Порт 2 как правило, выход порт.
- Когда соленоид обесточен, поток воздуха останавливается в порту 1.
- Когда соленоид под напряжением, воздух течет через порт 1 и через порт 2.
- Если электричество выходит из строя, поток воздуха прекращается. Соленоид возвращается в свое обесточенное положение.
Соленоид воздушной очистки заряжается энергией по приуроченному циклу. Если слишком много загрязнения собирает внутри соленоида, могут произойти утечки из порта розетки. Вы можете вручную активизировать некоторые марки соленоидов. Это не влияет на временной цикл.
ASCO или SMC бренда 2-Port соленоидные клапаны наиболее часто используются для очистки воздушной системы. Эти соленоиды также используются в опциях Coolant Refill и TAB.
Примечание: MAC 3-Port poppet стиле соленоидные клапаны также используются для очистки воздушной системы. Существует вилка на порт номер 3, когда MAC 3-путь поппет стиле соленоидные клапаны используются. Если есть утечка из одного из портов на MAC 3-Port poppet стиле соленоидный клапан, нажмите кнопку ручной активации несколько раз, чтобы очистить любой мусор в соленоид. Если это не работает, удалить соленоид и очистить его сжатым воздухом во время езды на велосипеде соленоид.
Если эти соленоиды утечки воздуха, когда соленоид не активирован, вполне вероятно, что мусор держит поршень в открытом положении. Следуйте этим процедурам, чтобы очистить 2-Порт воздуха очистки соленоидный клапан:
Очистка ASCO, SMC и FESTO Бренд Solenoids
ASCO воздухочистка соленоид:
- Снимите красную крышку [1].
- Нажмите соленоидной катушки сборки (2) вниз, чтобы сжать пружину внутри.
- Удалите пластину спецификации [3], сползая.
- Снимите сплит пружину [4] и подсборку клапана [5] из сборки катушки [2].
- Разберите подсборку клапана [5].
- Очистите детали сжатым воздухом. Обязательно удалите весь мусор из клапана.
- Нанесите тонкий слой силиконовой смазки на прокладку кузова (6).
- Соберите компоненты в обратном порядке, они были удалены.
- Откройте первичный воздушный клапан. Убедитесь, что нет никаких утечек.
SMC воздуха очистки соленоид:
- Снимите четыре винта [1].
- Удалите соленоидную сборку катушки [2].
- Очистите внутренние соленоидные части [3] со сжатым воздухом. Обязательно удалите весь мусор из клапана [4].
- Нанесите тонкий слой силиконовой смазки на резиновые уплотнения.
- Соберите компоненты в обратном порядке, они были удалены.
Очистка соленоида воздушной продувки Festo
- Удалите гайку [1].
- Удалите шайбу [2].
- Снимите соленоидную катушки [3]. Обратите внимание на ориентацию катушки.
- Удалите гайку-штепсельную вилку [4].
ПРИМЕЧАНИЕ. Удерживайте наружный диаметр (на рисунке КРАСНЫЙ) гайки ниппеля в тисках с алюминиевыми губками, чтобы предотвратить повреждение.
- Удалите пружину [5].
- Снимите клапанный поппер [6].
- Используйте сжатый воздух для очистки клапанного корпуса [7] и пружины.
- Очистите старый герметик нити от штепсельной нити гайки и применить свежий герметик.
- Соберите соленоид в обратном порядке.
3-PORT SOLENOIDS
3-Порт поппет стиле соленоидные клапаны являются наиболее распространенными соленоидных клапанов, используемых на машинах Haas. Эти иллюстрации показывают, как обычно закрытый MAC 3-Port poppet стиль соленоидный клапан работает:
Черные стрелы иллюстрируют давление воздуха от подачи воздуха. Серые стрелки иллюстрируют выхлопной поток из машины.
Соленоидная операция : Обычно закрытое приложение
Соленоидная операция : Обычно открытое приложение
3-Порт Соленоид Проблемы
Отключите выходный шланг из порта No2 на соленоидном клапане. Активируйте соленоид. Если воздух выходит из выходного порта No2, соленоид работает правильно. Не заменяйте соленоид. Продолжайте устранять неполадки, если воздух не выходит из выходного порта No2 при его активации. При отключении выходного шланга используйте кнопку ручной активации в верхней части соленоидного клапана, чтобы вручную активировать соленоид:
- Отключите соленоид от электрического разъема.
- Проверьте наличие воздуха, который выходит из портов.
- Нажмите кнопку ручной активации несколько раз. Воздух должен выходить только из выходного порта No2.
- Если нет взрыва воздуха из выходного порта No 2 при нажатии кнопки ручной активации, убедитесь, что давление воздуха в порту 1. При давлении в порту 1, соленоид поврежден. При взрыве воздуха из выходного порта No2, мусор удаляется из клапана путем повторной ручной активации, или есть электрическая проблема с машиной или соленоид. Если машина имеет электрическую проблему, найдите причину проблемы. Если соленоид имеет электрическую проблему, замените его.
Убедитесь, что соленоидный клапан не имеет протечек:
Почувствуйте и послушайте выхлопной порт [2] solenoid.
Если есть постоянный воздух, высвобождающийся из выхлопного порта, внутренний поршень застревает и высвобождает воздух через выхлопной порт [2] и выходной порт [1].
Примечание: Не должно быть постоянного потока воздуха из выхлопного порта.
Остановить подачу воздуха в соленоид и удалить соленоид. Используйте сжатый воздух, чтобы торфетно очистить соленоид.
Установите соленоид. Если проблема продолжается, замените соленоид.
4-PORT, ДВА-ВЛЕТ СОЛЕНОИДС
4-Порт, Одноканная катушка Соленоид
- Соленоидная катушка
- Порт А
- Порт B
- Электрошкаф
- Выхлопной порт
- Входный порт
4-Порт Соленоидная операция
Черные стрелы иллюстрируют давление воздуха от подачи воздуха. Серые стрелки иллюстрируют выхлопной поток из машины.
4-Порт Соленоид — Двойная и.о.
4-Port Solenoid :Обычно открытая функция
В этом приложении плагин находится в одном из портов. Это позволяет соленоид работать как 3-Порт, как правило, открытый соленоид. Машины Haas используют эти соленоиды в качестве альтернативы 3-порту соленоид в некоторых приложениях.
Примечание: Вилка находится в порту А.
4-Порт, Двойная катушка Соленоид
- Низкоходящее катушку
- Низкоходяный порт
- Высокоскоростной порт
- Высокое шестерня
- Низкошедкий кабель
- Выхлопной порт
- Входный порт
- Высокое шестерня кабеля
Примечание: Низкое шестерня и высокой передачи катушки никогда не под напряжением в то же время. Единственная функция этих соленоидов заключается в том, чтобы изменить передачи на коробках передач Haas.
4-Порт, Двойная катушка Соленоид наятоидная операция
Черные стрелы иллюстрируют давление воздуха от подачи воздуха. Серые стрелки иллюстрируют выхлопной поток из машины.
Примечание: EC-400 PP машины используют 4- или 5-порт solenoid для подъема H-Frame. Не заменяйте соленоид на другой 4- или 5-портовый соленоид. Обновлена конфигурация системы подтяжки поддонов. Используйте сервисный комплект 93-2248 для замены соленоида.
4-Порт Solenoid Valve Устранение
Убедитесь, что подаваемое давление воздуха в норме. Почувствуйте и слушайте выхлопной порт соленоида. При постоянном высвобождении воздуха из выхлопного порта отключите негерметичную линию между цилиндром и соленоидом. Если воздух продолжает течь через выхлопной порт и/или ненапорченный линейный порт на соленом, следует по следующим шагам:
- Отключите подачу воздуха от машины и отпустите все давление воздуха от машины.
- Если соленоид включен, отключите его.
- Воссоедините воздух с машиной.
- Командуют соленоидным, чтобы активировать. Если соленоид продолжает протекать, отключите подачу воздуха и отпустите давление воздуха с соленоидным все еще под напряжением. Если соленоидный континутируется, продолжайте утечь, продолжайте утечь.
Удалите подачу воздуха в машину и удалите соленоид. Используйте сжатый воздух, чтобы торфетно очистить соленоид. Установите соленоид и проверьте на наличие утечек. Если соленоид продолжает протекать, выполните эти шаги.
- Не имея питания к соленоиду, удалите негерметиченный шланг, который проходит между соленоидом и цилиндром.
- Teh Электромагнитный имеет утечку, если воздух высвобождается из выхлопных газов.
- Teh Цилиндр имеет утечку, если воздух высвобождается из цилиндра возвратный шланг.
- Повторите тест в то время как соленоид под напряжением. Другой шланг между цилиндром и соленоидом теперь находится под давлением.
5-PORT SOLENOIDS
- Входный порт
- Порт 2
- Выхлопной порт 3
- Порт 4
- Выхлопной порт 5
- Электрошкаф
5-Порт Соленоидная операция
Черные стрелы иллюстрируют давление воздуха от подачи воздуха. Серые стрелки иллюстрируют выхлопной поток из машины.
- Входный порт
- Зажим ный порт
- Выхлопной порт 3
- Порт Unclamp
- Выхлопной порт 5
- Электрошкаф
4-Way Solenoid — Зажим туреты / Unclamp Solenoid Операция
Черные стрелы иллюстрируют давление воздуха от подачи воздуха. Серые стрелки иллюстрируют выхлопной поток из машины.
4-Way Solenoid Valve Устранение
Шаги для устранения неполадок 5-портовый соленоидный клапан такие же, как 4-портовый соленоидный клапан.
Cookies
To make this site work properly, we sometimes place small data files called cookies on your device. Most big websites do this too.
What are cookies?
A cookie is a small text file that a website saves on your computer or mobile device when you visit the site. It enables the website to remember your actions and preferences (such as login, language, font size and other display preferences) over a period of time, so you don’t have to keep re-entering them whenever you come back to the site or browse from one page to another.
Просмотреть уведомление о соблюдении конфиденциальности и файлах Cookie

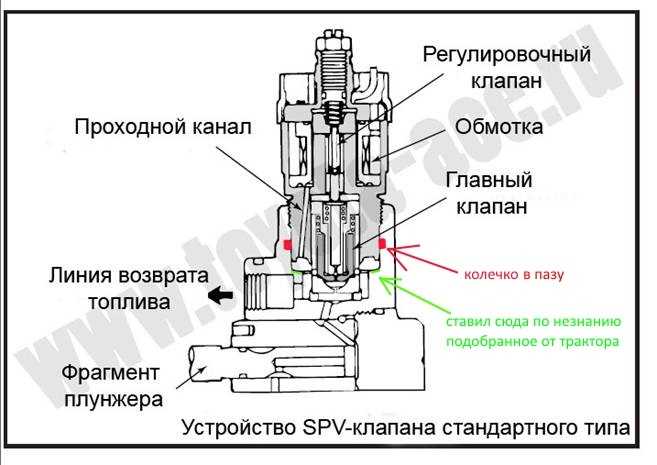

Соленоидный (электромагнитный) клапан
Классификация клапанов
Собственно регулирование потока (открытие и закрытие основого пропускного отверстия) осуществляется с помощью поршня или диафрагмы.
Поршень представляет собой металлический цилиндр, который, поднимаясь или опускаясь, открывает или закрывает основное пропускное отверстие. Часто окончанием поршня являются один или несколько мембранных уплотнителей, которые открывают или закрывают одно или несколько пропускных отверстий.
Диафрагма представляет собой резиновую мембрану, закрепленную в корпусе клапана. Основное пропускное отверстие закрыто, когда мембрана прижата к седлу клапана. Поднимаясь, диафрагма открывает основное пропускное отверстие.
В электромагнитных (соленоидных) клапанах прямого действия открытие/закрытие клапана осуществляется только за счет усилия, развиваемого электромагнитом. По этой причине такие клапаны имеют ограниченный диапазон условных
диаметров и давлений и соленоиды достаточно большой мощности. Преимущество клапанов прямого действия — возможность срабатывания при нулевом давлении и высокая частота срабатывания.
Принцип работы электромагнитного клапана непрямого действия основан на наличии разницы давлений между входом и выходом. Клапаны непрямого действия для открытия/закрытия используют давление рабочей среды, протекающей
через клапан. Вследствие этого они имеют более широкий диапазон рабочих давлений, условных диаметров и соленоиды относительно небольшой мощности.
Преимущество клапанов непрямого действия — отсутствие гидроудара в трубопроводах за счет более плавного открытия и закрытия клапанов, меньшая потребляемая мощность.
Мембранный уплотнитель смонтирован непосредственно на поршень, который, совершая поступательные движения вверх или вниз, открывает или закрывает основное пропускное отверстие. В тот момент, когда на катушку не подано напряжение, поршень находится в крайнем нижнем положении, закрывая мембраной пропускное отверстие и не пропуская
рабочую среду к выходному отверстию.
При подаче напряжения на катушку поршень перемещается в крайнее верхнее положение, открывая тем самым пропускное отверстие, и дает возможность рабочей среде протекать к выходному отверстию. Принцип работы нормально закрытого клапана прямого действия с диафрагмой аналогичен.
Основное пропускное отверстие, расположенное непосредственно в корпусе, открывается за счет создания разницы давления между верхней и нижней поверхностями диафрагмы (или на входе и выходе клапана).
При отсутствии напряжения на клеммах катушки дополнительное пропускное отверстие на выходе клапана перекрыто поршнем, давление среды с нижней стороны диафрагмы уравновешивается таким же давлением с верхней стороны (рабочая среда попадает туда через небольшое отверстие в диафрагме) и под дополнительным воздействием основной пружины
диафрагма оказывается прижатой к корпусу и перекрывает поток рабочей среды через клапан.
При появлении напряжения на контактах катушки клапана поршень втягивается и открывает дополнительное пропускное отверстие, которое соединено с выходным отверстием клапана. Давление из верхней камеры диафрагмы стравливается на выход, усилие на диафрагме, возникающее из-за давления среды на входе, превышает силу сопротивления основной
пружины, и диафрагма поднимается, открывая клапан. Для срабатывания таких клапанов необходимо, чтобы давление на входе превышало давление на выходе на некоторую величину.
Принцип работы нормально закрытого клапана непрямого действия с поршнем аналогичен.
Принцип действия является противоположным по отношению к принципу действия нормально закрытого клапана.
Это означает, что при отсутствии питания на катушке электромагнитный клапан открыт, и жидкость свободно протекает от входного отверстия к выходному. При подаче питания на катушку поршень перемещается в крайнее нижнее положение
и перекрывает пропускное отверстие, не позволяя тем самым жидкости протекать через клапан. Принцип работы нормально открытого клапана прямого действия с диафрагмой аналогичен.
Принцип работы схож с принципом работы двухходового нормально закрытого клапана непрямого действия.
Отличие заключается в том, что при отсутствии питания соленоидный клапан находится в открытом состоянии, а при подаче питания — закрывается. Принцип работы нормально открытого клапана непрямого действия с поршнем аналогичен.
Трехходовые клапаны имеют входное (A), выходное (B) и, в отличие от двухходовых клапанов, выпускное отверстие (C).
Два мембранных уплотнителя закреплены на плунжере, который имеет возможность совершать вертикальные возвратно-поступательные движения и тем самым открывать или закрывать одним из двух уплотнителей основное пропускное отверстие. Одновременно с этим второй уплотнитель, закрепленный на плунжере, открывает или закрывает выходное отверстие. В тот момент, когда на электромагнитную катушку не подается напряжение, плунжер находится в крайнем нижнем
положении и перекрывает уплотнителем основное пропускное отверстие, преграждая тем самым путь жидкости к выходному отверстию. При этом открыт доступ к выпускному отверстию. Когда на катушку подается напряжение, плунжер перемещается в крайнее верхнее положение, при котором открывается основное пропускное отверстие и закрывается выпускное
отверстие. При этом соленоидный клапан переходит в открытое состояние, и жидкость свободно протекает от входного отверстия к выходному
VITON – эластомер на основе сшитого бисфенолом фторокаучука («Витон» – торговая марка «Дю Понт»). Предназначается для пазовых колец, грязесъемников, губчатых колец, шевронных манжет и др. Обладает высокой устойчивостью
к температурам, химикатам, экстремальным погодным условиям и озону. Диапазон температур: −40…+180°С (кратковременно до 230°С). Применяется в гидравлических системах с тяжеловоспламеняющимися жидкостями группы HFD (на
основе фосфора). Имеет низкую устойчивость к аммиачным и аминным средам, полярным растворителям (ацетону, метилэтилкетону, диоксану), к тормозным жидкостям на гликольной основе.
EPDM – эластомер на основе сшитого пероксидным образом этилен-пропилен-диен-каучука. Обладает хорошими механическими свойствами и широким температурным диапазоном применения (−40…+120°С). Вследствие своей неполярности неустойчив в гидравлических жидкостях на основе минеральных масел и углеводов. Используется в условиях горячей
воды, пара, щелочей и полярных растворителей (вмоющей и чистящей технике). При использовании в тормозных жидкостях на основе гликоля требуется согласование с региональными нормативами. Устойчив к погодным воздействиям и старению.
PTFE – кристаллический термопласт на химической основе политетрафтороэтилена (тефлона). Исключительно широкий температурный диапазон применения (−180…+300°С), самый низкий коэффициент трения среди всех пластмассовых материалов и очень высокая степень устойчивости почти ко всем средам. PTFE имеет неприлипающую поверхность, не впитывает влагу и обладает очень хорошими электрическими свойствами. Важно учитывать зависящее от времени пластическое
формоизменение PTFE даже при незначительной нагрузке (холодная текучесть). Устойчив почти ко всем химикатам, за исключением элементарного фтора, хлортрифторида и расплавленных щелочных металлов, поэтому имеет наиболее широкий
спектр применения в технике.
NBR – эластомер на основе сшитого серой акрил-нитрил-бутадиен-каучука. Обладает высокой твердостью и высокой устойчивостью к стиранию по сравнению с другими резиновыми эластомерами. При высоких температурах, особенно в
кислородной среде (воздух 80°С) ускоряется старение, материал становится твердым и хрупким. При перекрытии доступа воздуха процесс старения значительно замедляется. Благодаря своей ненасыщенной структуре NBR обладает низкой
устойчивостью к озону, погодному воздействию и старению. Набухание в минеральных маслах является незначительным, однако находится в сильной зависимости от состава масла. Газопроницаемость относительно высокая, вследствие чего
имеется опасность взрывной декомпрессии, при которой разрываются части материала. Применяется в тех областях, где наряду с высокой устойчивостью к горючим и минеральным маслам также требуются высокая эластичность и остаточная
деформация (уплотнения цилиндра при низких давлениях).
Силикон – эластомер на основе метил-винил-силикон-каучука. Не наполнен сажей и пригоден для электроизоляции.
Температурный диапазон: −20…+200°С. Применяется для О-колец, плоских и специальных уплотнений, в пищевой и химической промышленности. Из-за низких механических значений (по сравнению с другими резиновыми материалами)
используется прежде всего в статических уплотнениях. Набухание в минеральных маслах является незначительным, однако зависит от состава масла.
Рекомендации по выбору клапанов
Для того, чтобы из множества клапанов выбрать необходимый, нужно учесть ряд параметров.
1. Принцип действия, скорость срабатывания.
Для технологического процесса, где требуется быстрое открытие/закрытие клапана, выбирают соленоидные клапаны. Если требуется плавное регулирование и не допускаются гидроудары, необходимо использовать шаровые краны или краны с электроприводом (см. с. 598 – 617).
2. Тип клапана.
При выборе соленоидного клапана необходимо определить тип клапана: нормально закрытый (НЗ), нормально открытый (НО), трехходовой (3/2) или бистабильный (БС).
Нормально закрытый клапан при подаче питания на катушку открывается (при отсутствии напряжения на катушке клапан закрыт).
Нормально открытый клапан при подаче питания на катушку закрывается (при отсутствии напряжения на катушке клапан открыт).
Принцип работы трехходового клапана заключается в регулировании или перераспределении потока рабочей среды между тремя линиями (1 вход, 2 выхода или 2 входа, 1 выход).
Бистабильный клапан открывается (или закрывается) при подаче на катушку питания и остается в том же положении после прекращения подачи питания. Для переключения клапана в обратное положение необходимо подать питание на катушку обратной полярности. Преимуществами бистабильных клапанов являются: практически нулевое потребление энергии,
снижение тепловыделения катушки, отсутствие перегрева, исключительно долгий срок службы.
3. Присоединение клапана.
Существуют три основных варианта присоединения клапанов:
• фланцевое: клапаны AR-Gh200-5, AR-GRV, AR-G100-IB, AR-2W21F, AR-2W12F, AR-YCD21F, AR-YCD22F, AR-YCPG11F, AR‑YCPS11F, AR‑YCP32F;
• быстроразъемное (или штуцер под трубку): AR-RMF-DD, AR-YCWS3/S4/S5/S6, AR-YCWS10–01/03/04/05/06, AR‑5523, AR-5524 (A)-03, AR-HX-3, AR-RFS-SLF, AR-5515A;
• резьбовое: все остальные клапаны.
4. Давление, температура, среда.
Основными параметрами, определяющими выбор клапана, являются давление, температура и рабочая среда.
Рабочее давление – это значение давления, при котором обеспечивается нормальное функционирование клапана и безопасность его работы. Большинство клапанов работает при давлении среды до 1…1,6 МПа, но есть также клапаны,
рассчитанные на более высокие давления:
• до 2,5 МПа: AR-Gh200–4, AR-Gh200–5, AR-G100-IB, AR-DL-6E;
• до 4…5 МПа: AR-YCh21, AR-YCh22, AR-SB116–5, AR-CS-720W (до 8 МПа), AR-RMF22-SS08.
Необходимо учитывать, что клапаны, предназначенные для относительно высоких давлений, плохо работают или не работают вовсе на давлениях, близких к нулевым. Минимальное давление таких клапанов, как правило, составляет 0,03 МПа.
При выборе клапана нужно знать диапазон температур рабочей среды. Высокотемпературная среда, такая, как перегретый пар, может сильно нагревать катушку электромагнита, что негативно отразится на его работе. Клапаны, работающие
до 300°C: AR-YCPG11, AR-YCPG11F.
Также очень важно учитывать среду применения при выборе уплотнения и материала корпуса клапана. Типичные среды для электромагнитных клапанов: воздух, инертные и неагрессивные газы, вода, пар, природный газ, светлые нефтепродукты и др. Материал изготовления электромагнитного клапана должен быть совместим со средой. В противном случае может
появиться коррозия корпуса или произойти разрушение материала мембраны или уплотнения. При выборе клапана на нужную среду можно воспользоваться таблицей на с. 466–471 каталога.
5. Расход, Ду.
Для систем с расходом до 30 л/мин (Ду до 6…10 мм) можно использовать миниатюрные клапаны. Для систем с расходом от 4 м³/ч (Ду 12 мм и выше) выбирают обычные соленоидные клапаны.
6. Энергопотребление.
Для некоторых технологических задач важно учитывать энергопотребление клапана. В таких случаях можно использовать бистабильные клапаны, у которых потребление энергии происходит только в моменты открытия или закрытия клапана
Что такое соленоид и как он работает?
— Реклама —
Прежде чем мы углубимся в принципы работы соленоида, давайте разберемся, что такое электромагнит.
Электрический ток, протекающий по спиральному проводу, создает магнитное поле. Когда этот провод наматывается на ферромагнитный или ферримагнитный материал, создается магнит, известный как электромагнит. Поскольку магнитное поле создается до тех пор, пока в проводе течет ток, последующий электромагнит имеет временный магнитный эффект. Когда ток уменьшится до нуля, магнитного эффекта не будет.
Введение
Произведено из двух греческих слов: Solen (труба) и Eidos (катушка) . Соленоид представляет собой тип электромагнитного устройства, преобразующего электрическую энергию в механическую. Обычно это делается путем тугой намотки проволоки в форме спирали вокруг куска металла. Всякий раз, когда через него проходит электрический ток, создается магнитное поле.
— Реклама —
Как было сказано ранее, мощность магнитного поля зависит от электрического тока. Поэтому, изменяя ток в соответствии с нашими потребностями, мы можем легко намагничивать и размагничивать электромагнит, что позволяет нам управлять магнитными полями для различных требований.
Предоставлено: ВикипедияПринцип работы
Соленоид работает на электромагнетизме и электромагнитной силе. Он состоит из круглой цилиндрической катушки с несколькими витками проволоки и металлического стержня внутри катушки, который может свободно перемещаться. Когда на катушку подается электрический ток, создается магнитное поле, из-за которого металлический сердечник или стержень внутри катушки притягивается в направлении, где магнитный поток высок. Этот электромагнитный эффект в соленоиде позволяет любому подключенному плунжеру или якорю двигаться в соответствии с нашими потребностями.
Таким образом, мы можем управлять магнитным полем катушки, контролируя и, в свою очередь, используя его для управления механическим движением металлического сердечника.
Формула для магнитного поля в соленоиде:
, где b = магнитное поле
µ = проницаемость
n = количество ходов
I = ток COIL 9003
9
I = COULE 9003
I = COUL
I = ток COIL 9003
I = COUL 9003
I = COUL
I = COUL
I = ток. L= длина катушки
Плотность витков, n= N/L (Количество витков на единицу длины)
Таким образом, из этой формулы мы можем видеть, что для увеличения магнитной силы, создаваемой в катушке соленоида, мы должны увеличить количество витков
Типы соленоидов
Многослойный соленоид переменного тока
Обладает очень высокой начальной силой притяжения и очень коротким временем закрытия. Он изготавливается из ламинированного металла или изолированных тонких листов, которые бывают отдельными и сборными.
Рамный соленоид DC-C
Как следует из названия, этот соленоид сконструирован таким образом, что вокруг катушки имеется крышка в виде буквы «С». Этот тип широко используется в игровых автоматах.
Соленоид рамы DC-CСоленоид рамы DC-D
Как следует из названия, катушка этого соленоида закрыта двумя D-образными рамами с двух сторон. Этот тип обычно используется в приложениях переменного тока.
Рамочный соленоид DC-DЛинейный соленоид
Этот тип соленоида имеет свободно перемещаемый стальной или железный стержень, называемый плунжером, внутри круглой катушки цилиндрической формы. Железный стержень может свободно входить или выходить из цилиндрической катушки в зависимости от приложенного тока.
Линейный соленоидВращательный соленоид
Это особый тип соленоида, в котором магнитная сила преобразуется во вращательную силу или вращательное движение. Он состоит из сердечника якоря, закрепленного на плоском диске.
При подаче тока якорь притягивается к статору, и плоский диск вращается.
Области применения
Электромагнитный клапан
Электромагнитный клапан представляет собой простое устройство, в котором электромагнит используется для контроля и регулирования потока жидкости. Он имеет катушку со свободно подвижным плунжером или железный стержень с пружиной внутри. Когда мы подаем питание на катушку, плунжер перемещается из своего положения благодаря магнитному притяжению, а когда мы отключаем питание катушки, плунжер возвращается в исходное положение с помощью пружины. Как только плунжер оказывается на пути протекающей жидкости, ее течение прекращается.
Электромагнитный клапанЭлектромагнитный замок
Здесь мы используем движение электромагнитного плунжера для механизма блокировки и разблокировки. Эти соленоидные замки широко используются в электронных и биометрических замках с паролем. Он состоит из прочного металлического поршня, который может двигаться. Когда катушка намагничивается из-за электрического поля, поршень перемещается, чтобы выполнить механизм блокировки и разблокировки.
Соленоидный замокПрочесть другие интересные статьи
Основные статьиОпределение, схема, принцип работы, типы, применение
0
Сохранить
Скачать публикацию в формате PDFВы когда-нибудь пытались понять физику электрического звонка или зажигания автомобиля? Они оба имеют общий принцип работы, и это соленоид. Соленоид — это не что иное, как отрезок проволоки, намотанной на металлический сердечник. Это просто тип магнита, но электромагниты? Электромагниты — это искусственные магниты, созданные с использованием принципов электричества и магнетизма, как следует из названия. Преимущество этих электромагнитов, таких как соленоиды, в том, что мы действительно можем контролировать силу их магнитного поля. Но как? Мы обсудим это в дальнейших частях статьи.
Соленоид
Соленоид представляет собой простой электрический компонент, состоящий из спиральных проводов. Он определяется как электрическое устройство, состоящее из витков проволоки, обернутых вокруг мягкого железа, и подвижного сердечника, который мы используем в качестве электромагнита. Он просто преобразует подаваемую электрическую энергию в механическую по принципу электромагнитной индукции. Как обсуждалось в предыдущей части, электромагниты, такие как соленоиды, хороши тем, что мы можем контролировать их силу следующими способами:0003
- Контролируя силу подаваемого электрического тока; чем выше ток, тем выше будет его электромагнитная сила и наоборот.
- Увеличивая или уменьшая количество витков в соленоиде.
Схема соленоида
Соленоид состоит из трех обязательных компонентов. Это:
- Проволока, скрученная в спираль
- Подвижный сердечник из мягкого металла, желательно из железа или стали
- И самое главное, электричество
Принцип работы соленоида
Соленоид работает по принципу электромагнетизма и электромагнитной силы. Он работает, создавая электромагнитное поле вокруг подвижного сердечника, или то, что мы называем арматурой. Когда мы подаем электрический ток на катушку соленоида, создается магнитное поле, которое заставляет стержень с металлическим сердечником внутри катушки притягиваться к области с более высокой плотностью потока. Этот генерируемый электромагнитный эффект позволяет любой подключенной арматуре двигаться в соответствии с нашими потребностями.
Таким образом, мы можем управлять магнитным полем катушки, управляя электрическим током, в результате чего мы можем соответствующим образом управлять движением сердечника.
Типы соленоидов
В основном соленоиды подразделяются на различные типы. Они следующие:
- Многослойный соленоид переменного тока
- Соленоид рамы DC-C
- Соленоид рамы DC-D
- Линейный соленоид
- Вращающийся соленоид
Соленоид AC-Laminated
Многослойный соленоид переменного тока, состоящий из металлического сердечника и катушки с проволокой. Сердечник ламинирован металлом, чтобы уменьшить блуждающий ток и тем самым повысить производительность и эффективность соленоида. Блуждающими токами называют электрические токи, которые не проходят через предназначенную для них или предписанную электрическую цепь и, таким образом, проходят через здание, землю или некоторые другие системы. Это происходит из-за электрического дисбаланса и дефекта проводки в системе питания.
Эти типы соленоидов обладают дополнительным преимуществом, заключающимся в том, что они создают большое усилие только при первом ходе. Таким образом, их можно использовать в различных типах оборудования, где требуется немедленное действие: медицинское оборудование, промышленное оборудование, замки и т. д.
Соленоид C-образной формы постоянного тока
В соленоиде C-образной формы постоянного тока здесь C-образная рама относится к конструкции соленоида. Он использует только С-образную рамку, которая накрывает катушку соленоида. Он широко используется во многих приложениях повседневной жизни из-за его управляемого хода. Эти типы соленоидов в основном используются в автоматических выключателях, счетчиках монет, сканерах автомата для выдачи купюр, фотографических затворах и т. д.
Хотя он упоминается как соленоид с конфигурацией постоянного тока, его также можно использовать в механизмах, предназначенных для конфигурации с переменным током.
Соленоид D-образной рамы постоянного тока
Он состоит из двух частей рамы, которые закрываются вокруг катушки соленоида. Функциональность конфигурации D очень похожа на функциональность соленоида конфигурации C, поэтому конфигурация D также может использоваться с питанием переменного тока, а также имеет управляемый ход.
Они применяются в различных областях, например, в медицине и промышленности, а также в игровых автоматах, банкоматах и анализаторах крови и газов.
Линейный соленоид
Это наиболее знакомый нам тип соленоида. Это всего лишь электрохимическое устройство, создающее однородное магнитное поле при подаче на них электрического тока. Он состоит из катушки, которая намотана на металлический сердечник, это подвижные металлические сердечники, которые помогают нам прикладывать тянущее или толкающее усилие к механическому устройству. Этот механизм переключения способствует замыканию электрической цепи и, таким образом, обеспечивает прохождение электрического тока через механизм.
Вы найдете применение этих типов соленоидов в пусковых устройствах, таких как стартеры автомобилей и мотоциклов. Они особенно используются в системах автоматизации и дверных механизмах с высокой степенью защиты.
Вращающийся соленоид
Вращающийся соленоид является уникальным из всех типов соленоидов. Его можно легко найти в приложениях, где требуется простой процесс автоматического управления. Он подобен другим типам соленоидов с точки зрения принципов работы, их составными элементами являются катушка и сердечник, но отличается механизмом работы.
Металлический сердечник крепится к диску с небольшими канавками внутри. Размер этих канавок аналогичен размеру прорезей в корпусе соленоида. Он также состоит из шарикоподшипников для эффективного движения. Они обычно используются для таких процессов, как тепловидение и лазерное применение, где есть потребность в надежных, а также быстрых вариантах затвора.
Электромагнитные клапаны
Электромагнитный клапан представляет собой клапан с электрическим управлением, который состоит из электромагнита и корпуса клапана. Обычно он используется для остановки или пропуска потока в трубопроводах и трубах с помощью электромагнита. В исходном положении плунжер перекрывает небольшое отверстие. Электрический ток, протекающий через петлю, создает магнитное поле. Магнитное поле прикладывает направленную вверх силу к поршню, открывающему отверстие. Это основной механизм, который используется для открытия и закрытия электромагнитных клапанов.
Различия между соленоидом и стержневым магнитом
Различия между соленоидом и стержневым магнитом перечислены ниже.
Parameters | Solenoid | Bar Magnet | |
Magnetic effect | Magnetic effect is temporary | Magnetic effect is permanent | |
Strength | Magnetic field strength is high | Сила магнитного поля сравнительно низкая | |
Полярность | Полярность можно изменить, изменив направление протекающего тока | Полярность фиксированная, не может быть изменена просто остановить прохождение электрического тока через катушку | Невозможно легко размагнитить стержневой магнит. |
Состав материала | Обычно состоит из мягкого железа или стали | Обычно состоит из твердого железа или стали |
Использование соленоида
Соленоид представляет собой очень важную проволочную катушку, которую легко найти в катушках индуктивности, электромагнитах, клапанах, антеннах и т. д. , Применение соленоида находится в различных отраслях промышленности. Вот некоторые примеры использования соленоидов в реальном времени:
- Они специально используются в системах автоматизации и дверных механизмах с высокой степенью защиты.
- Они обычно используются для таких процессов, как тепловидение и лазерное применение, где необходимы надежные и быстрые варианты затвора, например, в медицинской промышленности.
- Электромагнитный клапан обычно используется для остановки или пропуска потока в трубопроводах и трубопроводах с помощью электромагнита.
- Вы можете найти применение соленоидов в пусковых устройствах, таких как стартеры автомобилей и мотоциклов.
Надеюсь, что эта статья о Solenoid смогла сдвинуть с мертвой точки ваше представление об этой теме. Есть много таких интересных тем и их реальных приложений, о которых нужно узнать, просто скачайте приложение Testbook и начните просмотр, чтобы получить представление о них, которое может прояснить все ваши представления о них.
Часто задаваемые вопросы о соленоиде
В.1 Что такое соленоид?
Ans.1 Соленоид определяется как электрическое устройство, состоящее из катушек проводов, обернутых вокруг мягкого железа и подвижного сердечника, которые мы используем в качестве электромагнита.
Q.2 Как ведет себя токоведущий соленоид?
Ответ 2 Токопроводящий соленоид ведет себя как стержневой магнит.
Q.3 Как увеличить магнитную силу соленоида?
Ответ 3 Напряженность магнитного поля соленоида можно регулировать двумя способами: контролируя силу подаваемого электрического тока и увеличивая или уменьшая количество витков соленоида.
