Дифференциальный манометр WIKA
- Создан на основе высококачественных манометра WIKA
- Подходящий прибор для любого типа применения
Запрос информации
Вам нужно больше информации? Напишите нам.
К форме
Компания WIKA является мировым лидером в производстве и разработке манометров. У компании WIKA вы найдете подходящий прибор для измерения дифференциального давления.
Дифференциальный манометр
Дифференциальный манометр состоит из различных манометрических элементов и трубок (мембранный элемент, капсульный элемент, трубка Бурдона и т. д.). Такое разнообразие обеспечивает диапазон измерения от 0 … 0,5 мбар до 0 … 1 000 бар, с односторонней, двусторонней и двунаправленной защитой от перегрузки до 400 бар.
Дифференциальный манометр принцип действия
Дифференциальный манометр состоит из измерительных камер, отделенных друг от друга манометрическим элементом. Если измеряемые давления одинаковые, то манометрический элемент не реагирует и индикации давления нет. Если измеренные значения отличаются друг от друга, то есть одно из давлений выше или ниже другого, то прибор показывает значение дифференциального давления. Передача смещения измерительного элемента и индикация давления осуществляется с помощью механизма манометра.
В ассортименте продукции WIKA вы найдете дифференциальный манометр в стандартном исполнении и исполнении с улучшенной коррозийной стойкостью, которая требуется при использовании манометра в химической или технологической промышленности.
Перейти к обзору продукции
Дифференциальный манометр с индикацией рабочего давления
Помимо дифференциального манометра стандартного исполнения в продуктовой линейке WIKA вы также найдете дифференциальный манометр со встроенной опцией индикации рабочего давления. В процессе контроля состояния фильтра или насоса рабочее давление зачастую играет такую же важную роль, как и дифференциальное давление. Дифференциальный манометр серии DELTA-plus имеет встроенную опцию индикации рабочего давления. Показания рабочего и дифференциального давления могут считываться одновременно со шкалы прибора непосредственно в месте установки. При этом нет необходимости в установке дополнительного измерительного прибора.
Свяжитесь с нами
Вам нужна дополнительная информация? Напишите нам:
ДРУГИЕ ТЕМЫ Тензодатчик Датчик силы Преобразователь силы tecsis Сертификат о калибровке калибровка манометров Уровнемер Циферблат термометра KSR Kuebler Принцип действия манометра Измерение уровня DH Budenberg Термометр показывающий Pt1000 манометр Измерение температуры Сигнализатор давления Гидростатический датчик уровня Манометр давления Калибровочная лаборатория Pt100 Коррозионностойкие манометры Балочный датчик и тензодатчики балочные Измерительная диафрагма Датчик давления Термоэлектрический преобразователь Термопара Преобразователь давления Поверка и калибровка средств измерений Грузопоршневой манометр Дифференциальный манометр Манометр Устройство Измерение давления электроконтактный манометр Манометр высокого давления Ettore Cella гильзы для термопреобразователей напоромер манометр виброустойчивый калибровка приборов Калибратор давления гидростатические уровнемеры Избыточное давление Российская система калибровки
Wish list — Documents (0)
В списке пожеланий нет выбранных запросов.
Вы можете выбрать любой документ, доступный для скачивания, и добавить его в свой список пожеланий а также выбрать язык, используя значок «флаг».
Вы достигли максимального количества возможных запросов — 20.
- 0
Дифманометр — манометр дифференциального давления
Дифманометры Mid-West
Дифманометр или манометр дифференциального давления — это устройство для измерения разности двух давлений. Разность давлений или перепад давления важная технологическая величина, посредством которой можно измерить уровень жидкости в емкости, расход жидкости и газа. По величине перепада давления можно судить о засоренности фильтрующих элементов, работе насосов, вентиляторов и теплообменников.
В зависимости от чувствительного элемента различают следующие типы: поршневые, диафрагменные или мембранные, сильфонные, с трубкой Бурдона, U-образные.
Поршневые
В приборах данного типа камеры высокого и низкого давления разделены подпружиненным поршнем. При возникновении разности давления в камерах, поршень начинает перемещаться и чем выше перепад давления, тем больше перемещение. Для связи поршня с индикаторной стрелкой или микропереключателями используются магниты.
| Модель | Погрешность | Минимальный Диапазон Измерений | Максимальный Диапазон Измерений | Максимальное Рабочее Давление | Наличие Контактов |
|---|---|---|---|---|---|
| 120 | ±2% | 0-34,5 кПа (0-0.35 bar) | 0-758 кПа (0-7 bar) | 41 368 кПа (410 bar) | 1 или 2 |
| 121 | ±2% | 0-34,5 кПа (0-0.  35 bar) | 0-758 кПа (0-7 bar) | 41 368 кПа (410 bar) | 1 или 2 ключа или трансмиттер 4-20mA |
| 122 | ±5% | 0-34,5 кПа | 0-758 кПа (0-7 bar) | 20 684 кПа (200 bar) | 1 или 2 |
| 123 | ±2% | 0-1034 кПа (0-10 bar) | 0-2 758 кПа (0-27 bar) | 34 473 кПа (340 bar) | 1 или 2 |
| 124 | ±2% | 0-34,5 кПа (0-0.35 bar) | 0-2 758 кПа (0-27.0 bar) | 68 947 кПа (689 bar) |
Диафрагменные
Камеры высокого и низкого давления данного прибора разделены подпружиненной мембраной, которая может изгибаться под действием разности давлений.
В качестве привода между мембраной и индикаторной стрелкой используются магнитная связь.
| Модель | Погрешность | Минимальный Диапазон Измерений | Максимальный Диапазон Измерений | Максимальное Рабочее Давление | Наличие Контактов |
|---|---|---|---|---|---|
| 130 | ±2% или 5% | 0-1,2 кПа (0-12.4 mbar) | 0-99,6 кПа (0-1 bar) | 3 447 кПа (34 bar) | 1 или 2 |
| 140 | ±2% | 0-172,4 кПа (0-1.7 bar) | 0-689,5 кПа (0-7 bar) | 20 684 кПа (200 bar) | 1 или 2 |
| 142 | ±2% | 0-5 кПа (0-50 mbar) | 0-172,4 кПа (0-1.  7 bar) | 20 684 кПа (200 bar) | 1 или 2 |
| 522 | ±5% | 0-34,5 кПа (0-.35 bar) | 0-344,7 кПа (0-3.5 bar) | 6 894 кПа (69 bar) | 1 |
| 700 | ±0.50% | 0-34,5 кПа (0-.35 bar) | 0-2 068 кПа (0-20.0 bar) | 19 994 кПа (199 bar) | 1 |
Приборы повышенной точности сильфонные / с трубкой Бурдона
В качестве чувствительного элемента выступает сильфонный блок, который может деформироваться под действием приложенного перепада давления.
Для увеличения жесткости сильфона используется пружина диапазона. Между блоком сильфона и стрелкой индикации имеется жесткая механическая связь.
По своей конструкции данные дифманометры представляют собой обычные манометры с трубкой Бурдона, только в данном случае внешняя поверхность трубки контактирует не с атмосферой, а портом низкого давления. При возникновении разности давления трубка деформируется, и посредством магнитной связи перемещает индикаторную стрелку.
| Модель | Погрешность | Минимальный Диапазон Измерений | Максимальный Диапазон Измерений | Максимальное Рабочее Давление | Наличие Контактов |
|---|---|---|---|---|---|
| 105 | ±1/2% или 1% | 0-2,5 кПа (0-25 mbar) | 0-19,9 кПа (0-200 mbar) | 41 368 кПа (34-410 bar) | 1 или 2 |
| 106 | ±1/2% или 1% | 0-19,9 кПа (0-200 mbar) | 0-99,6 кПа (0-1 bar) | 41 368 кПа (34-410 bar) | 1 или 2 |
| 109 | ±1/2% или 1% | 103,4 кПа (0-1 bar) | 0-41 368 кПа (0-400 bar) | 41 368 кПа (34-410 bar) | 1 или 2 |
Манометры дифференциальные для взрывоопасных зон
| Модель | Погрешность | Минимальный Диапазон Измерений | Максимальный Диапазон Измерений | Максимальное Рабочее Давление | Наличие Контактов |
|---|---|---|---|---|---|
| 120 Div I / II | ±2% | 34,5 кПа (0-0. 35 bar) | 0-758 кПа (0-7 bar) | 34 473 кПа (340 bar) | 1 или 2 |
| 130 Div I | ±2% или 5% | 0-1,2 кПа (0-12.4 mbar) | 0-99,6 кПа (0-1 bar) | 3 447 кПа (34 bar) | 1 или 2 |
| 140 Div I | ±2% | 0-172,4 кПа (0-1.7 bar) | 0-689,5 кПа (0-7 bar) | 20 684 кПа (200 bar) | 1 или 2 |
| 142 Div II | ±2% | 0-5 кПа (0-50 mbar) | 0-172,4 кПа (0-1.  7 bar) | 20 684 кПа (200 bar) | 1 или 2 |
| 220 Div I / II | ±2% | 34,5 кПа (0-0.35 bar) | 0-689,5 кПа (0-7 bar) | 27 579 кПа (275 bar) | 1 или 2 |
| 240 | ±2% | 0-5 кПа (0-50 mbar) | 0-689,5 кПа (0-7 bar) | 10 342 кПа (103 bar) | 1 или 2 |
Модели с токовым выходом 4-20 мА
Преобразователи 4-20 мА (питание 8-28 В постоянного тока) позволяют интегрировать манометр в систему телеметрии и получать показания приборов удаленно в режиме реального времени.
Погрешность преобразователя ±2%, передача показаний в диапазоне 20-100% от полной шкалы прибора. Трансмиттеры могут поставляться в погодозащищенном и взрывозащищенном исполнении.
| Модель | Погрешность | Минимальный Диапазон Измерений | Максимальный Диапазон Измерений | Максимальное Рабочее Давление | Выходной сигнал |
|---|---|---|---|---|---|
| 121 | ±2% | 0-34,5 кПа (0-0.35 bar) | 0-758 кПа (0-7 bar) | 41 368 кПа (400 bar) | 4-20mA |
| 124 | ±2% | 0-34,5 кПа (0-0.35 bar) | 0-2 758 кПа (0-27 bar) | 68 947 кПа (680 bar) | 4-20 mA |
| 140 | ±2% или 5% | 0-172,4 кПа (0-1. 7 bar) | 0-689,5 кПа (0-7 bar) | 20 684 кПа (200 bar) | 4-20mA |
| 142 | ±2% | 0-5 кПа (0-50 mbar) | 0-172,4 кПа (0-1.7 bar) | 20 684 кПа (200 bar) | 4-20mA |
| 220 | ±2% | 34,5 кПа (0-0.35 bar) | 0-689,5 кПа (0-7 bar) | 27 579 кПа (275 bar) | 4-20mA |
| 240 | ±2% | 0-5 кПа (0-50 mbar) | 0-689,5 кПа (0-7 bar) | 10 342 кПа (102 bar) | 4-20mA |
Манометры дифференциальные для измерения уровня криогенных жидкостей и сжиженных газов
| Модель | Погрешность | Минимальный Диапазон Измерений | Максимальный Диапазон Измерений | Максимальное Рабочее Давление | Наличие Контактов |
|---|---|---|---|---|---|
| 114 | ±2% | 0-5 кПа (0-49,8 mbar) | 0-149,4 кПа (0-1,49 bar) | 6 894 кПа (69 bar) | 1 или 2 или выход 4-20mA |
| 115 | ±1% | 0-2,5 кПа (25 mbar) | 0-12,4 кПа (0-125 mbar) | 10 342 кПа | 1 или 2 |
| 116 | ±1% | 0-17,4 кПа (175 mbar) | 0-199,3 кПа (0-2 bar) | 3 447 кПа Стандартно 6 894 кПа По заказу | 1 или 2 |
Модели 114 и 116 могут выступать в качестве аналогов дифференциальных манометров WIKA.
Дополнительные опции
Манометры Mid-West изготавливаются в корпусах из алюминия, нержавеющей стали, бронзы, монели, латуни и пластика. С уплотнениями из различных материалов, таких как Buna-N, Viton, неопрен, тефлон, этилен пропилена, перфторэластомер и других на выбор клиента.
Приборы доступны со шкалами четырех размеров: 2½» (6,3 см), 3½» (8,9 см), 4½» (11,4 см), 6″ (15,2 см) или без шкалы, т. е. местной индикации (только токовый выход или сигнализирующие контакты). По желанию клиента могут быть изготовлены индивидуальные шкалы с любыми единицами измерений и логотипами, двунаправленные шкалы и шкалы с красной стрелкой индикации максимального перепада давления.
Ряд моделей имеют встроенную защиту от превышения максимального давления и скачков перепада давления. Возможны конфигурации с реверсивными портами высокого и низкого давления, а также со сдвоенными портами.
Для передачи сигнала в случае превышения допустимого уровня перепада давления, возможна комплектация устройства несколькими видами микропереключателей с различной токовой нагрузкой. Один или два микропереключателя могут быть установлены в погодозащищенный и взрывозащищенный корпуса.
Индикаторы дифференциального давления
| Модель | Погрешность | Минимальный Диапазон Измерений | Максимальный Диапазон Измерений | Максимальное Рабочее Давление | Наличие Контактов |
|---|---|---|---|---|---|
| 126 | ±5% | 0-34,5 кПа (0-0.35 bar) | 0-137,9кПа (0-1.4 bar) | 20 684 кПа (200 bar) | 1 или 2 |
| 127 | ±5% | 0-172,3 кПа (0-1. 7 bar) | 0-689,5 кПа (0-7 bar) | 20 684 кПа (200 bar) | 1 или 2 |
| 146 | ±5% | 0-12,5 кПа (0-125 mbar) | 0-206,8 кПа (0-2.0 bar) | 6 894 кПа (69 bar) | 1 или 2 |
| 444 | ±5% | 0-34,5 кПа (0-0.35 bar) | 0-172,3 кПа (0-1.7 bar) | 2 068 кПа (20 bar) | нет |
| 522 | ±5% | 0-34,5 кПа (0-0. 35 bar) | 0-344,7 кПа (0-3.5 bar) | 6 894 кПа (69 bar) | 1 или 2 |
| 555 | ±5% | 0-34,5 кПа (0-0.35 bar) | 0-344,7 кПа (0-3.5 bar) | 2 068 кПа (20 bar) | нет |
Манометр дифференциального давления для настройки прерывателей вакуума и прерывателей обратного потока
| Модель | Погрешность | Тип дифференциального манометра | Максимальный Диапазон Измерений | Максимальное Рабочее Давление | Кейс для переноски |
|---|---|---|---|---|---|
| 830 | ± 1,38 кПа | Диафрагменный | 0-100 кПа | 1 378 кПа (14 bar) | В комплекте |
| 835 | ± 1,38 кПа | Диафрагменный | 0-100 кПа | 1 378 кПа (14 bar) | В комплекте |
| 845-2 | ± 1,38 кПа | Диафрагменный | 0-100 кПа | 1 378 кПа (14 bar) | В комплекте |
| 845-3 | ± 1,38 кПа | Диафрагменный | 0-100 кПа | 1 378 кПа (14 bar) | В комплекте |
| 845-5 | ± 1,38 кПа | Диафрагменный | 0-100 кПа | 1 378 кПа (14 bar) | В комплекте |
Образцовые приборы для настройки балансировочных клапанов, измерения расхода, проверки работы насосов и систем вентиляции
| Модель | Погрешность | Тип дифференциального манометра | Мин. и макс. диапазоны измерения | Максимальное Рабочее Давление | Кейс для переноски |
|---|---|---|---|---|---|
| 805 | ±0.1% | Сильфонный | 0-2,5 кПа (0-19,9 кПа) | 3 447 кПа | В комплекте |
| 806 | ±0.1% | Сильфонный | 0-19,9 кПа (0-99,6 кПа) | 3 447 кПа | В комплекте |
| 809 | ±0.1% | С трубкой Бурдона | 0-103,4 кПа (0-3 447 кПа) | 3 447 кПа | В комплекте |
| 820 | ±3-2-3% | Поршневой | 0-34,5 кПа (0-689,5 кПа) | 3 447 кПа | В комплекте |
| 831 | ±3-2-3% | Диафрагменный | 0-1,2 кПа (0-99,6 кПа) | 2 068 кПа | В комплекте |
| 841 | ±3-2-3% | Диафрагменный | 0-12,5 кПа (0-689,5 кПа) | 3 447 кПа | В комплекте |
| 842 | Набор из двух моделей (841 и 820) | В комплекте | |||
| 843 | Набор из двух моделей (831 и 841) | В комплекте | |||
Гасители пульсаций и предохранительные клапаны
| Модель | Материал корпуса | Максимальное Рабочее Давление | Описание оборудования |
|---|---|---|---|
| 150 | Латунь, 316 S. S.Алюминий | 20 684 — 68 947 кПа (200-680 bar) | Защита приборов от пульсаций измеряемого давления |
| 200 | Латунь, 316 S.S. Алюминий | 34 473 — 68 947 кПа (340-680 bar) | Предохранительный клапан для защиты приборов от выхода давления за максимальный диапазон |
3-х и 5-ти вентильные блоки
| Модель | Описание оборудования |
|---|---|
| 113343, 107470, 107469, 107467 | 3-х и 5-ти вентильные блоки из нержавеющей стали |
Дифференциальный манометр — WIKA
Дифференциальный манометр производства WIKA
WIKA является мировым лидером в производстве и разработке манометров. У WIKA вы также найдете подходящий прибор для измерения дифференциального давления.
Дифференциальные манометры измеряют разницу между двумя значениями давления. Они подходят для контроля загрязнения фильтров, для измерения уровня в закрытых сосудах, для измерения избыточного давления в чистых помещениях, для измерения расхода газообразных и жидких сред и для управления насосными установками.
В дифференциальных манометрах используются различные манометрические элементы и формы трубок (мембранный элемент, капсульный элемент, трубка Бурдона и т. д.). Это позволяет перекрывать диапазоны шкалы от 0 … 0,5 мбар до 0 … 1000 бар с очень высокой одно- и двухсторонней, а также двусторонней перегрузочной способностью до 400 бар.
В портфолио WIKA вы найдете дифференциальные манометры стандартного исполнения и с повышенной коррозионной стойкостью, которые требуются в химической или технологической промышленности:
К обзору продукции
Видео Измерительные приборы для VAC | Надлежащий контроль вентиляционных установок в соответствии с директивой 2009/125/ECПримечание
Ваши текущие настройки файлов cookie не позволяют отображать запрошенный контент, поскольку он предоставляется Google Ireland Ltd.
(YouTube) или Google LLC (reCAPTCHA). С вашего согласия вы доверяете этим провайдерам и расширяете настройки файлов cookie для этого веб-сайта с помощью категорий «Функциональные возможности» и «Маркетинг». Политику конфиденциальности Google и ваши настройки конфиденциальности можно просмотреть и изменить здесь.
Примечание
Ваши текущие настройки файлов cookie не позволяют отображать запрошенный контент, поскольку он предоставляется Google Ireland Ltd. (YouTube) или Google LLC (reCAPTCHA). С вашего согласия вы доверяете этим провайдерам и расширяете настройки файлов cookie для этого веб-сайта с помощью категорий «Функциональные возможности» и «Маркетинг». Политику конфиденциальности Google и ваши настройки конфиденциальности можно просмотреть и изменить здесь.
Функция дифференциального манометра
Медиакамеры дифференциального манометра отделены друг от друга элементом давления.
Если два измеряемых давления одинаковы, движение через элемент давления отсутствует и давление не отображается. Как только два измеренных значения отличаются друг от друга, то есть одно из давлений выше или ниже, тогда будет отображаться дифференциальное давление. Передача смещения элемента давления и индикация давления достигается посредством механического движения.
Манометры дифференциального давления со встроенным индикатором рабочего давления
Наряду со стандартными вариантами манометров дифференциального давления в ассортименте WIKA вы также найдете манометры для измерения дифференциального давления со встроенным индикатором рабочего давления. Для мониторинга фильтров и насосов наряду с перепадом давления важную роль часто играет рабочее давление. Поэтому в дифференциальный манометр DELTA-plus встроена индикация рабочего давления. Рабочее и дифференциальное давление можно одновременно считывать на местных дисплеях. Таким образом, дополнительная точка измерения и уплотнения больше не требуется.
Узнайте больше о дифференциальных манометрах для резервуаров сжиженного газа в нашем блоге WIKA.
Часто задаваемые вопросы
Зачем нужны заполненные манометры?
Заполняющая жидкость служит для демпфирования движущихся частей внутри корпуса. В результате можно предотвратить повреждения, вызванные вибрацией и повышенным износом движущихся частей.
Нужна калибровка инструментов?
Мы калибруем и ремонтируем ваши измерительные приборы в аккредитованной калибровочной лаборатории DKD/DAkkS, принадлежащей WIKA, или на месте у вас.
Типы давления Манометр с трубкой Бурдона Контактный датчик Дифференциальный манометр Этторе Селла Манометр Измерение давления Датчик давления Устройство измерения давления Реле давления Мембранный манометр Мембранный переключатель давления Дифференциальное реле давления Датчик перепада давления Электронный переключатель давления Гидравлический манометр Заполненный жидкостью манометр Механический переключатель давления монофланец Игольчатый вентиль Кран манометра Демпфер манометра Сифон с манометром Датчик давления IO-Link Датчик давления Передатчик давления Контрольный датчик Термоманометр Клапанный коллектор Двойной датчик переключения Аэрокосмические датчики
Что делает датчик перепада давления?
Датчик перепада давления измеряет разницу давлений в двух точках и обеспечивает сравнительное измерение между ними.
Эти датчики давления производятся компанией Mid-West Instrument, имеют множество применений и используются в различных отраслях промышленности в Мичигане.
Принцип измерения перепада давления
Принцип измерения перепада давления гласит, что перепад давления (также обозначаемый как DP или ∆p) представляет собой разницу между двумя приложенными давлениями. Например, если давление в точке А равно 100 фунтов на квадратный дюйм, а давление в точке В равно 60 фунтов на квадратный дюйм, то перепад давления равен 40 фунтов на квадратный дюйм (100 фунтов на квадратный дюйм – 60 фунтов на квадратный дюйм).
Как работает датчик перепада давления?
Обычно два измеряемых давления прикладывают к противоположным сторонам одной диафрагмы. Отклонение диафрагмы, как положительное, так и отрицательное относительно состояния покоя, определяет перепад давления. Некоторые промышленные дифференциальные датчики используют два отдельных абсолютных датчика с внутренней электроникой для расчета и определения разницы давлений.
Другой способ измерения перепада давления заключается в использовании двух датчиков абсолютного давления и последующем вычислении разницы в промышленной системе управления. Это полезно в ситуациях, когда требуются датчики двух разных типов либо из-за измеряемой среды (например, жидкости и газа), либо из-за среды измерения.
Где находится датчик перепада давления?
Датчики перепада давления находятся в нескольких местах, в том числе:
Измерение расхода: используется в сочетании с эффектом Вентури для измерения расхода. Перепад давления измеряется между двумя сегментами трубки Вентури, имеющими разное отверстие. Разница давлений между двумя сегментами прямо пропорциональна скорости потока через трубку Вентури.
Определение уровня/глубины: используется для измерения глубины погружения тела (например, водолаза или подводной лодки) или уровня содержимого в резервуаре (например, водонапорной башни).
Проверка на герметичность: датчик давления, определяющий падение давления из-за утечки в системе.
Это делается путем сравнения с известной утечкой с использованием перепада давления или с помощью датчика давления для измерения изменения давления во времени.

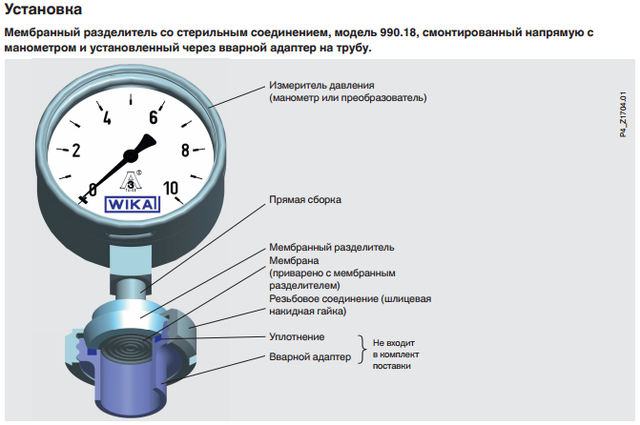

Методы установки датчика дифференциального давления
- Непосредственная установка в трубопровод: этот метод установки прост и использует наименьшее количество материалов.
- Фланцевая установка: в основном используется для измерения уровня жидкости. Использует статическое давление жидкости для измерения уровня жидкости.
- Установка на кронштейне (плоский кронштейн на трубе): этот тип установки популярен благодаря удобству установки и обслуживания.
Как определить неисправный датчик
Наиболее распространенной проблемой датчика перепада давления является повреждение диафрагмы. Это приводит к деформации датчика или потере способности изгибаться и реагировать на изменения давления. Другой проблемой, которая может возникнуть, является повреждение области порта датчика.
