Автоматический воздушный выключатель, устройство, назначение, принцип действия

Автоматический воздушный выключатель получил свое названия из за того, что электрическая дуга, возникающая при размыкании контактов гасится непосредственно в воздухе.

Отсутствие специальной среды, например масла, для гашения дуги упрощает конструкцию автомата, а значит – удешевляет изделие.

Для эффективного гашения дугового разряда в автоматических выключателях данного типа применяются различные технические решения, например:

• использование нескольких пар контактов на каждое направление;
• применение дугогасительных камер.

В первом случае выключатель имеет основные контакты, выполненные из материала с низким сопротивлением для обеспечения минимальных электрических потерь. Дополнительные контакты имеют высокотемпературные напайки, которые принимают на себя дуговую нагрузку.

Дугогасительные камеры имеют различные рассекатели (решетки) за счет чего рассеивают энергию дуги внутри себя и не допускают выхода высокотемпературной плазмы за пределы корпуса.

Конструкция автоматического воздушного выключателя должна соответствовать критериям, учитывающим оптимальные условия размещения и эксплуатации.

Для обеспечения компактности электрических распределительных щитов выключатель, естественно, сам должен иметь небольшие габариты. В условиях их плотного размещения определяющим фактором является низкое тепловыделение.

Если говорить про электрические характеристики, то, в зависимости от назначения автомата, учитываются, в первую очередь, времятоковые характеристики, а также рабочие токи и напряжения.

По большому счету (как это не тривиально звучит) автоматический выключатель должен обеспечивать надежность и безопасность эксплуатации.

Кстати, в квартирах и частных домах используются именно воздушные выключатели.

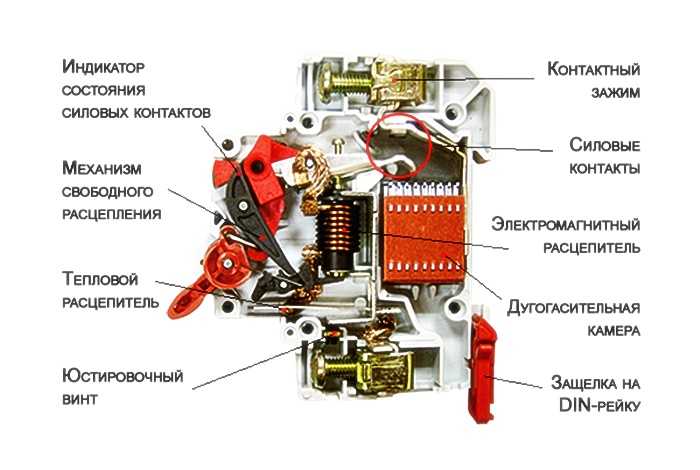

Помимо контактной группы и дугогасительной камеры обязательным компонентом автомата являются расцепители – устройства приводящие в действие подвижную группу контактов и обеспечивающие, тем самым, размыкание электрической цепи при определенных условиях.

Обязательными для автоматического выключателя являются два типа расцепителей:

• электромагнитный;
• тепловой.

Электромагнитный расцепитель автоматического выключателя.

Предназначен для защиты от токов короткого замыкания (КЗ) или сверхтоков. Конструктивно представляет собой катушку, через которую протекает ток, коммутируемый автоматом.

При превышении его значения в несколько раз от номинала магнитное поле, создаваемое катушкой, увеличивается и вызывает перемещение сердечника, связанного с механическим приводом, размыкающим контакты.

Кстати, расцепители для защиты от токов КЗ могут быть электронными.

Тепловой расцепитель автомата.

Предназначен для отключения цепи при длительном превышении значения тока (перегрузки) не достигающем значения, вызывающего сработку электромагнитного расцепителя.

Представляет собой биметаллическую пластину, изгибающуюся при нагреве (за счет превышения номинального тока) и приводящую в действие механизм размыкающий контактную группу.

Принцип действия его является инерционным, то есть моментального отключения он не обеспечивает.

Любой такой выключатель имеет возможность ручного отключения, однако, использовать его для постоянного включения выключения цепи не рекомендуется, все- таки назначение его – защитное.

Рекомендуемые материалы:

• что такое автомат в электрике;
• замыкание электропроводки;
• дифференциальные выключатели.

  *  *  *

© 2014-2023 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Наши обзоры

СТАТЬИ

***

Что такое масляный выключатель? — Принцип действия, конструкция и техническое обслуживание

Масляный автоматический выключатель — это такой тип автоматического выключателя, в котором масло используется в качестве диэлектрика или изолирующей среды для гашения дуги. В масляном выключателе контакты выключателя разъединяются в изоляционном масле. При возникновении неисправности в системе контакты выключателя размыкаются под изоляционным маслом, между ними возникает дуга, и тепло дуги испаряется в окружающее масло. Масляный выключатель делится на две категории

• Масляный автоматический выключатель
• Автоматический выключатель низкого уровня масла

Конструкция масляного выключателя

Масляный выключатель очень прост в конструкции. Он состоит из токоведущих контактов, заключенных в прочный, непроницаемый для непогоды заземляющий металлический бак, который заполнен трансформаторным маслом. Масло действует как среда для гашения дуги и как изолятор между токоведущей частью и землей.

В верхней части масла в бак наполняется воздух, который действует как подушка для контроля вытеснения масла при образовании газа вокруг дуги, а также для поглощения механического удара восходящего движения масла. Бак выключателя надежно закреплен болтами для поглощения вибрации, возникающей при отключении очень высокого тока. Масляный выключатель состоит из газоотвода, установленного в крышке бака для отвода газов.

Принцип работы масляного выключателя

В нормальных условиях эксплуатации контакты масляного выключателя замкнуты и пропускают ток. При возникновении неисправности в системе контакты выключателя раздвигаются, и между контактами зажигается дуга.

Благодаря этой дуге выделяется большое количество тепла и достигается очень высокая температура, при которой окружающее масло испаряется в газ. Высвобожденный таким образом газ окружает дугу, и его взрывной рост вокруг нее сильно вытесняет масло. Дуга гаснет, когда расстояние между неподвижным и подвижным контактом достигает определенного критического значения, зависящего от тока дуги и восстанавливающегося напряжения.

Выключатель масляный очень надежен в эксплуатации и стоит очень дешево. Важнейшей особенностью масляного выключателя является то, что не используются специальные устройства для контроля дуги, вызванной подвижным контактом. Масло как средство гашения дуги имеет определенные преимущества и недостатки

Преимущества масла в качестве средства гашения дуги

1. Масло обладает высокой диэлектрической прочностью и обеспечивает изоляцию между контактами после гашения дуги.
2. Масло, используемое в автоматическом выключателе, обеспечивает небольшой зазор между проводниками и компонентами заземления.
3. В резервуаре образуется газообразный водород, который имеет высокую скорость диффузии и хорошие охлаждающие свойства.

Недостатки масла для гашения дуги

1. Масло, используемое в масляном выключателе, легко воспламеняется и, следовательно, создает опасность пожара.
2. Существует риск образования взрывоопасной смеси с воздухом.
3. Из-за разложения масла в дуге образуются частицы углерода, которые загрязняют масло и, следовательно, диэлектрическая прочность масла снижается.

Техническое обслуживание масляного выключателя

После отключения автоматического выключателя током короткого замыкания иногда его контакты могут обгорать из-за искрения. Кроме того, диэлектрическое масло обугливается в области контактов, что приводит к потере диэлектрической прочности. Это приводит к снижению отключающей способности выключателя. Поэтому техническое обслуживание масляного выключателя необходимо для проверки и замены масла и контактов.

Электрический автоматический выключатель Принцип работы и типы

Что такое автоматический выключатель?

Электрический автоматический выключатель представляет собой коммутационное устройство, которое может управляться вручную или автоматически для управления и защиты электрической системы соответственно, это механическое коммутационное устройство, способное включать, проводить и отключать токи при нормальных условиях цепи.

Автоматический выключатель также способен включать и выдерживать в течение определенного времени и отключать токи при определенных ненормальных условиях цепи, таких как короткое замыкание и т. д.

Как работает автоматический выключатель?

На следующем рисунке двигатель переменного тока подключен через автоматический выключатель к источнику напряжения.

Когда автоматический выключатель замкнут, существует полный путь тока между источником напряжения и двигателем, что позволяет двигателю работать, при размыкании автоматического выключателя путь тока прерывается и двигатель останавливается.

Автоматический выключатель автоматически размыкается при обнаружении неисправности в цепи. После устранения неисправности выключатель можно замкнуть, позволяя двигателю работать.

Принцип работы автоматических выключателей

Автоматический выключатель в основном состоит из неподвижных и подвижных контактов.

В нормальном включенном состоянии автоматического выключателя эти два контакта физически соединены друг с другом благодаря механическому давлению на подвижные контакты.

В приводном механизме выключателя имеется устройство накопления потенциальной энергии, которое реализуется, если на выключатель подается коммутационный сигнал.

Потенциальная энергия может накапливаться в выключателе различными способами, такими как деформация металлической пружины, сжатый воздух или гидравлическое давление.

Но каким бы ни был источник потенциальной энергии, он должен высвобождаться во время работы.

Высвобождение потенциальной энергии приводит к чрезвычайно быстрому скольжению подвижного контакта. Все автоматические выключатели имеют рабочие катушки (катушки отключения и катушки включения), когда на эти катушки подается питание коммутационным импульсом, плунжер внутри них смещается.

Этот плунжер рабочей катушки обычно прикрепляется к рабочему механизму автоматического выключателя, в результате чего механически запасенная потенциальная энергия в механизме выключателя высвобождается в форме кинетической энергии, которая заставляет подвижный контакт двигаться, поскольку эти подвижные контакты механически прикреплены через механизм рычага переключения передач с рабочим механизмом.

После цикла работы выключателя вся накопленная энергия высвобождается и, следовательно, потенциальная энергия снова накапливается в приводном механизме выключателя с помощью двигателя взведения пружины или воздушного компрессора или любым другим способом.

Существуют электрические характеристики автоматического выключателя, которые также следует учитывать при обсуждении работы автоматического выключателя.

Автоматический выключатель должен выдерживать большую номинальную мощность короткого замыкания. Из-за такой большой мощности всегда возникает опасная высокая дуга между подвижными контактами и неподвижным контактом во время работы автоматического выключателя.

Дуговой разряд в автоматическом выключателе можно безопасно погасить, если диэлектрическая прочность между токоведущими контактами автоматического выключателя быстро увеличивается при каждом переходе переменного тока через ноль.

Диэлектрическая прочность среды между контактами может быть увеличена несколькими способами, например, путем сжатия ионизированной среды дугообразования, поскольку сжатие ускоряет процесс деионизации среды, путем охлаждения среды дугообразования, поскольку охлаждение увеличивает сопротивление пути дугообразования или путем замены ионизированной дуговой среды свежими газами.

Следовательно, в работе выключателя должно быть задействовано несколько процессов гашения дуги.

Типы автоматических выключателей по классу напряжения

Автоматические выключатели низкого напряжения

Автоматические выключатели низкого напряжения (менее 1 кВ перем. тока) широко используются в бытовых, коммерческих и промышленных целях, включая:

Миниатюрный автоматический выключатель MCB : номинальный ток не более 100 А. Характеристики отключения обычно не регулируются. Термический или термомагнитный режим. Выключатели, показанные выше, относятся к этой категории.

Автоматический выключатель в литом корпусе MCCB: Номинальный ток до 2500 А. Термический или термомагнитный режим. Ток срабатывания может регулироваться для больших номиналов.

Силовые автоматические выключатели низкого напряжения могут устанавливаться многоярусно в распределительных щитах или шкафах распределительных устройств низкого напряжения.

Характеристики автоматических выключателей низкого напряжения приведены в международных стандартах, таких как IEC 947. Эти автоматические выключатели часто устанавливаются в выдвижных корпусах, которые можно снимать и заменять без демонтажа распределительного устройства.

Крупногабаритные низковольтные выключатели в литом корпусе и силовые автоматические выключатели могут иметь электроприводы, что позволяет отключать (размыкать) и включать их с помощью дистанционного управления. Они могут быть частью системы автоматического переключения резервного питания.

Низковольтные автоматические выключатели также изготавливаются для приложений постоянного тока (постоянного тока), например постоянного тока для линий метрополитена.

Для постоянного тока требуются специальные выключатели, поскольку дуга не имеет естественной тенденции гаснуть в каждом полупериоде, как для переменного тока.

Автоматический выключатель постоянного тока будет иметь дугогасительные катушки, которые генерируют магнитное поле, которое быстро растягивает дугу при отключении постоянного тока.

Магнитный автоматический выключатель

Магнитные автоматические выключатели используют соленоид (электромагнит), сила тяги которого увеличивается с увеличением тока.

Некоторые конструкции используют электромагнитные силы в дополнение к силам соленоида.

Контакты выключателя замыкаются защелкой. Когда ток в соленоиде превышает номинал автоматического выключателя, усилие соленоида освобождает защелку, которая затем позволяет контактам размыкаться под действием пружины.

Некоторые типы магнитных прерывателей имеют функцию гидравлической задержки времени, использующую вязкую жидкость.

Сердечник удерживается пружиной до тех пор, пока ток не превысит номинал прерывателя.

Во время перегрузки скорость движения соленоида ограничивается жидкостью.

Задержка допускает кратковременные скачки тока сверх нормального рабочего тока для запуска двигателя, подачи питания на оборудование и т. д.

Токи короткого замыкания обеспечивают достаточную силу соленоида для освобождения защелки независимо от положения сердечника, таким образом обходя функцию задержки.

Температура окружающей среды влияет на выдержку времени, но не влияет на номинальный ток магнитного выключателя.

Термомагнитный автоматический выключатель

Термомагнитный автоматический выключатель используется в большинстве распределительных щитов. Эти электрические выключатели включают в себя обе технологии: электромагнит мгновенно реагирует на большие скачки тока (короткие замыкания), а биметаллическая пластина реагирует на менее экстремальные, но более длительные условия перегрузки по току.

Общие расцепители

При питании ответвленной цепи с более чем одним проводником под напряжением каждый проводник под напряжением должен быть защищен полюсом выключателя.

Чтобы обеспечить отключение всех токоведущих проводов при отключении любого полюса, необходимо использовать выключатель «общее отключение».

Они могут содержать два или три расцепляющих механизма в одном корпусе или, в случае небольших выключателей, могут связывать полюса вместе с помощью рукояток управления.

Двухполюсные общие размыкающие выключатели обычно используются в системах на 120/240 В, где нагрузки на 240 В (включая основные приборы или дополнительные распределительные щиты) охватывают два провода под напряжением.

Трехполюсные выключатели с общим расцепителем обычно используются для подачи трехфазной электроэнергии на большие двигатели или другие распределительные щиты.

Автоматические выключатели среднего уровня

Автоматические выключатели среднего напряжения номиналом от 1 до 72 кВ могут быть собраны в группы распределительных устройств в металлическом корпусе для использования внутри помещений или могут быть отдельными компонентами, установленными снаружи на подстанции.

Воздушные автоматические выключатели заменили маслонаполненные блоки для внутреннего применения, но теперь сами заменяются вакуумными автоматическими выключателями (примерно до 35 кВ).

Как и высоковольтные автоматические выключатели, они также управляются защитными реле с датчиками тока, управляемыми через трансформаторы тока.

Характеристики автоматических выключателей среднего напряжения определяются международными стандартами, такими как IEC 62271. В автоматических выключателях среднего напряжения почти всегда используются отдельные датчики тока и реле защиты вместо встроенных тепловых или магнитных датчиков максимального тока.

Автоматические выключатели среднего напряжения можно классифицировать по среде, используемой для гашения дуги:

Вакуумный автоматический выключатель: С номинальным током до 3000 А эти выключатели прерывают ток, создавая и гася дугу в вакуумном контейнере.

Как правило, они применяются для напряжений примерно до 35 000 В, что примерно соответствует среднему диапазону напряжения энергосистем.

Вакуумные автоматические выключатели, как правило, имеют более длительный срок службы между капитальными ремонтами, чем воздушные автоматические выключатели.

Воздушный автоматический выключатель: Номинальный ток до 10 000 А.

Характеристики отключения часто полностью настраиваются, включая настраиваемые пороги отключения и задержки.

Обычно с электронным управлением, хотя некоторые модели управляются микропроцессором через встроенный электронный расцепитель.

Часто используются для основного распределения электроэнергии на крупных промышленных предприятиях, где выключатели расположены в выдвижных корпусах для простоты обслуживания.

Элегазовые выключатели гасят дугу в камере, заполненной гексафторидом серы.

Автоматические выключатели среднего напряжения могут быть подключены к цепи болтовыми соединениями с шинами или проводами, особенно на открытых распределительных устройствах.

Автоматические выключатели среднего напряжения в составе распределительных устройств часто имеют выдвижную конструкцию, что позволяет снимать выключатель, не нарушая соединения силовой цепи, с помощью моторизованного или ручного механизма для отделения выключателя от корпуса.

Высоковольтные автоматические выключатели

Сети электропередачи защищаются и контролируются высоковольтными автоматическими выключателями.

Определение высокого напряжения варьируется, но в работе по передаче электроэнергии обычно считается, что оно составляет 72,5 кВ или выше. Высоковольтные выключатели почти всегда управляются соленоидом, а защитные реле с датчиком тока работают через трансформаторы тока.

На подстанциях схема релейной защиты может быть сложной, защищая оборудование и шины от различных видов перегрузок или замыканий на землю.

Высоковольтные выключатели широко классифицируются по среде, используемой для гашения дуги.

• Нефть наливом
• Минимум масла
• Воздушный взрыв
• Вакуум
• SF6

Автоматические выключатели могут быть классифицированы как баковые, когда корпус, содержащий отключающий механизм, находится под потенциалом линии, или баковые, когда корпус находится под потенциалом земли.

Высоковольтные автоматические выключатели переменного тока обычно доступны с номиналами до 765 кВ. Выключатели на 1200 кВ, скорее всего, появятся на рынке очень скоро.

Высоковольтные автоматические выключатели, используемые в системах электропередачи, могут быть устроены так, чтобы обеспечить отключение одного полюса трехфазной линии вместо отключения всех трех полюсов; для некоторых классов отказов это повышает стабильность и доступность системы.

Способность автоматического выключателя к короткому замыканию

Коммутационная способность — это среднеквадратичное значение тока, которое распределительное устройство или предохранитель могут отключить при определенных условиях безопасным в эксплуатации способом.

Как включающая, так и отключающая способность автоматических выключателей при коротком замыкании должны быть больше или равны току короткого замыкания в месте установки.

Номинальная отключающая способность при коротком замыкании ICU и ICS

ICU — максимальная отключающая способность автоматического выключателя, она выражается в кА и должна быть равна предполагаемому току короткого замыкания в месте установки.

Автоматические выключатели, отключившиеся на уровне предельной отключающей способности при коротком замыкании, после этого имеют пониженную работоспособность и должны быть проверены как минимум на работоспособность.

Возможны изменения в характеристике отключения при перегрузке и повышение температуры из-за эрозии материала контактов.

Номинальная отключающая способность при коротком замыкании ICS

Значения ICS обычно ниже значений для ICU.

Выключатели, отключившиеся на уровне служебной отключающей способности КЗ, в дальнейшем сохраняют работоспособность.

На предприятиях, на которых перерывы в работе должны быть как можно короче, выбор продукта должен осуществляться на основе ICS.

Автоматический выключатель Время отключения

Время отключения варьируется в пределах (80-120) мс для автоматических выключателей до 12 кВ, (40-80) мс для автоматических выключателей выше 36 кВ, менее 60 мс для автоматических выключателей 145 кВ и менее 50 мс для автоматических выключателей выключатели 420кв.

Время устранения неисправности

• Время устранения неисправности = время реле + время выключателя
• Время реле = момент замыкания цепи отключения
• Время автоматического выключателя = время размыкания + время дуги

Механизм выключателя Эксплуатация

Гидравлический механизм CB использует давление масла для контакта и отключения главных контактов выключателя.

Автоматический выключатель с пружинной обмоткой использует силу двигателя для взведения пружины, чтобы разъединить цепь при получении сигнала отключения.

Механизм пневматического выключателя

Автоматический выключатель постоянного тока

Топологии автоматических выключателей постоянного тока можно разделить на три основных типа.

Резонансные выключатели постоянного тока

Твердотельные выключатели постоянного тока

Гибридные выключатели постоянного тока

Резонансные выключатели постоянного тока

Попытки разработать резонансные выключатели постоянного тока высокого напряжения предпринимались еще в 1980-х годах». Топология состоит из механических переключателей и прерывает ток при переходе через ноль с помощью емкостного индуктивного пути тока (пути коммутационного тока), параллельного основному механическому переключателю.

Топология также включает поглощающую ветвь, состоящую из MOV. Было доказано, что технология слишком медленная для прерывания тока короткого замыкания в сети постоянного тока на основе технологии VSC.

Резонансная топология может по-прежнему обеспечивать полезные приложения, такие как переключение нагрузки, поскольку она имеет низкие резистивные потери в открытом состоянии по сравнению с более новыми топологиями.

Основными ответвлениями топологии резонансного прерывателя постоянного тока являются:

• путь номинального тока
• текущий путь коммутации
• путь поглощения/отвода энергии

При нормальной работе ток протекает по номинальному пути тока. Если выключатель получает команду на прерывание, механический переключатель размыкается, возникает дуга и ток начинает коммутировать в коммутационном пути.

На этом этапе генерируются колебания тока. Падение напряжения дуги способствует возникновению колебаний тока за счет коммутационного пути, который обеспечит пересечение нулевого тока и в конечном итоге погасит дугу.

После этого ток будет течь по пути поглощения, чтобы рассеять остаточную магнитную энергию в системе.

Твердотельные автоматические выключатели постоянного тока

Твердотельная топология состоит из полупроводниковых устройств, таких как биполярный транзистор с изолированным затвором (IGBT) или запирающий тиристор (GTO) и параллельных MOV.

При нормальной работе через устройства протекает ток. Чтобы прервать ток, устройства

отключаются, и ток коммутируется в параллельный MOV, который здесь функционирует как коммутационный путь и как путь поглощения энергии.

Подобно топологии резонанса, MOV рассеивает энергию, хранящуюся в системе.

Двунаправленное прерывание тока достигается за счет включения аналогичного IGBT с встречно-параллельным диодом. Для увеличения номинального уровня напряжения можно последовательно установить больше ячеек выключателя.

Полупроводниковый автоматический выключатель отключает ток с требуемой скоростью для отключения тока короткого замыкания.

Но поскольку полупроводники проводят ток при нормальных условиях эксплуатации, потери из-за падения напряжения на выключателе будут высокими, особенно в приложениях с высоким напряжением.

Гибридные автоматические выключатели постоянного тока

Гибридные топологии включают как механические переключатели, так и полупроводниковые устройства.

АББ и ALSTOM разработали прототипы автоматических выключателей постоянного тока высокого напряжения, которые в недавней исследовательской литературе представлены как перспективные технологии.

Выключатель можно рассматривать как расширение твердотельной топологии на основе IGBT, поскольку выключатель по существу имеет дополнительную ветвь с механическим низкоомным сверхбыстрым разъединителем (UFD) и переключателем нагрузки (LCS).
