Трансформаторы тока измерительные ТТН-Ш. МПИ

ТТН-Ш

Межповерочный интервал (МПИ) 16 лет.





 Трансформаторы тока измерительные  со встроенной шиной для сетей с напряжением 0,66 кВ частотой 50 Гц. Межповерочный интервал трансформаторов тока составляет 16 лет. Применяются для преобразования тока высоковольтной цепи от 5 до 1000А в фиксированный выходной токовый сигнала 0- 5 ампер, учитывающий коэффициент трансформации, для последующей передачи преобразованного сигнала на измерительные приборы. Обеспечивают разделение цепи высокого напряжения от измерительных цепей.
 Корпус трансформаторов выполнен из пластика не поддерживающего горение. Подключение силовых проводников производится непосредственно к встроенной шине. В комплекте с трансформатором поставляется кронштейны для установки на плоскость. Клеммы вторичной обмотки трансформаторов тока закрываются защитной пластиковой крышкой с возможностью пломбировки.


 Монтаж трансформаторов должен производится квалифицированным персоналом имеющим соответствующие допуски и разрешения.

Не допускается включать трансформатор тока при разомкнутой вторичной цепи.



Выдержки из ПУЭ седьмого издания глава 1.5.

«Учет (электроэнергии) с применением измерительных трансформаторов (тока)»



1.5.17.

 Допускается применение трансформаторов тока с завышенным коэффициентом трансформации (по условиям электродинамической и термической стойкости или защиты шин), если при максимальной нагрузке присоединения ток во вторичной обмотке трансформатора тока будет составлять не менее 40% номинального тока счетчика, а при минимальной рабочей нагрузке — не менее 5%.

1.5.18.

 Присоединение токовых обмоток счетчиков к вторичным обмоткам трансформаторов тока следует проводить, как правило, отдельно от цепей защиты и совместно с электроизмерительными приборами.
 Допускается производить совместное присоединение токовых цепей, если раздельное их присоединение требует установки дополнительных трансформаторов тока, а совместное присоединение не приводит к снижению класса точности и надежности цепей трансформаторов тока, служащих для учета, и обеспечивает необходимые характеристики устройств релейной защиты.

 Использование промежуточных трансформаторов тока для включения расчетных счетчиков запрещается.

1.5.19.

Нагрузка вторичных обмоток измерительных трансформаторов, к которым присоединяются счетчики, не должна превышать номинальных значений.

1.5.23.

 Цепи учета следует выводить на самостоятельные сборки зажимов или секции в общем ряду зажимов. При отсутствии сборок с зажимами необходимо устанавливать испытательные блоки.
 Зажимы должны обеспечивать закорачивание вторичных цепей трансформаторов тока, отключение токовых цепей счетчика и цепей напряжения в каждой фазе счетчиков при их замене или проверке, а также включение образцового счетчика без отсоединения проводов и кабелей.

 Конструкция сборок и коробок зажимов расчетных счетчиков должна обеспечивать возможность их пломбирования.

1.5.36.

 Трансформаторы тока, используемые для присоединения счетчиков на напряжении до 380 В, должны устанавливаться после коммутационных аппаратов по направлению потока мощности.

 1.5.37.

Заземление (зануление) счетчиков и трансформаторов тока должно выполняться в соответствии с требованиями гл. 1.7. При этом заземляющие и нулевые защитные проводники от счетчиков и трансформаторов тока напряжением до 1 кВ до ближайшей сборки зажимов должны быть медными.



Номинальное напряжение трансформатора Uном, кВ	0.66
Наибольшее рабочее напряжение, кВ	0.72
Номинальная частота напряжения сети fном, Гц	50
Номинальный первичный ток трансформатора I1ном, А	5-1000
Номинальный вторичный рабочий ток I2ном, А	5
Номинальная вторичная нагрузка S2ном, cos φ2 = 0.8, ВА	5, 10
Класс точности	0. 5S , 0.5*
Номинальный коэффициент безопасности вторичной обмотки, КБном	5-10
Испытательное одноминутное напряжение частотой 50 Гц, кВ	3
Длительный ток перегрузки	1,2 х Iном
Диапазон температур окружающей среды, °С	— 45 … + 40
Высота над уровнем моря, не более,  м	1000
Масса, кг	0,8
Средний срок службы, лет	30
Гарантийный срок эксплуатации, лет	5
Межповерочный интервал, по ГОСТ 8.217-2003., лет	16

*Трансформаторы класса точности  0,5 применяются для измерения в схемах учета для расчета с потребителями; класса точности 0,5S — для коммерческого учета электроэнергии.



Габаритные размеры.

.



Комплект поставки.

— трансформатор тока  ТТН-Ш  – 1 шт.

— кронштейны (на монтажную панель) – 4 шт.;

— паспорт-руководство по эксплуатации — 1 экз.;



Шифр заказа.

ТТН-Ш 1/2-3VA/4

ТТН-Ш трансформатор тока измерительный со встроенной шиной

1- номинальный первичный ток трансформатора I1ном, А

2- Номинальный вторичный рабочий ток I2ном, А

3- Номинальная вторичная нагрузка S2ном

4- Класс точности



Пример заказа:

Трансформатор тока измерительный ТТН-Ш  75/5- 5VA/0,5

Трансформатор тока измерительный ТТН-Ш 150/5-10VA/0,5





Цена (Прайс). Ассортимент.   скачать 12 КБ



В КАТАЛОГ

В РАЗДЕЛ



HydroMuseum – Измерительные трансформаторы

Измерительные трансформаторы применяют в установках переменного тока для изоляции цепей измерительных приборов и реле от сети высокого напряжения, для расширения пределов измерения измерительных приборов.

Непосредственное включение измерительных приборов в цепь высокого напряжения сделало бы опасным прикосновение к ним. Конструкция приборов в этом случае была бы сильно усложнена, так как изоляция токоведущих частей должна была бы быть рассчитана на высокое напряжение, а их сечение — на большие токи.

Измерительные трансформаторы делят на трансформаторы тока и трансформаторы напряжения. Их применение дает возможность пользоваться для измерения самых различных напряжений и токов одними и теми же приборами со стандартными пределами измерения. Трансформаторы тока преобразуют измеряемый ток большой силы в ток малой силы, а трансформаторы напряжения — измеряемое высокое напряжение в низкое.

Первичную обмотку трансформатора тока, имеющую малое число витков, включают последовательно в линию, в которой измеряют или контролируют ток. Начало и конец этой обмотки обозначают буквой Л (линия) с цифрами соответственно 1 и 2, начало и конец вторичной обмотки — буквой И (измерение) с цифрами 1 и 2.

В цепь вторичной обмотки трансформатора тока включают прибор с малым сопротивлением. Таким прибором может быть амперметр, токовая катушка ваттметра, счетчика, какого-либо иного измерительного прибора или реле. Приборы во вторичную цепь включают так, чтобы положительное направление тока в приборе совпадало по направлению с положительным направлением тока в контролируемой цепи. Это очень важно для включения ваттметров и счетчиков при измерении мощности и энергии.

Первичные номинальные токи трансформаторов тока стандартизованы в пределах 5—15000 А. Для вторичных номинальных токов установлены стандартные значения 5 А и в специальных случаях 1 А.

В цепь вторичной обмотки трансформатора тока можно включить несколько приборов, соединив их последовательно, чтобы через них проходил один и тот же ток. Однако включать в цепь вторичной обмотки большое число измерительных приборов нежелательно, так как это увеличивает сопротивление нагрузки трансформаторов и снижает точность измерения.

Сопротивление нагрузки, включаемой в цепь вторичной обмотки трансформатора тока при номинальном токе 5 А, должно быть не более 0,2—2 Ом.

Условия работы трансформатора тока близки к короткому замыканию вторичной обмотки силового трансформатора. Так как сопротивление нагрузки очень мало, напряжение на зажимах вторичной обмотки трансформатора тока также мало. Следовательно, малы ЭДС вторичной обмотки и магнитный поток в магнитопроводе трансформатора, необходимый для индуктирования этой ЭДС. Поэтому намагничивающий ток относительно мал, и намагничивающие силы первичной и вторичной обмоток практически взаимно уравновешены.

Зная коэффициент трансформации трансформатора тока т. е. отношение чисел витков вторичной и первичной обмоток, по показанию амперметра во вторичной цепи легко определить ток в первичной контролируемой цепи.

При увеличении сопротивления внешней нагрузки напряжение на зажимах вторичной обмотки трансформатора тока также увеличивается. Это увеличит ЭДС во вторичной обмотке и магнитный поток в магнитопроводе. Для создания большого магнитного потока требуется больший намагничивающий ток, что приводит к большим погрешностям при измерении, так как нарушается равновесие намагничивающих сил первичной и вторичной обмоток.

У точных трансформаторов тока намагничивающая сила первичной обмотки при номинальном токе должна быть не менее 500 А. Число витков первичной обмотки выбирают в зависимости от номинального первичного тока и требуемой точности Трансформаторы тока могут быть одновитковыми (первичная обмотка имеет один виток), шинными (первичной обмоткой служит шина распределительного устройства) и многовитковымм (первичная обмотка имеет два и более витков).

Трансформаторы тока изготовляют сухими с изоляцией из бакелизированной бумаги, с керамической изоляцией, с эпоксидной изоляцией. При весьма высоких напряжениях применяют масляные трансформаторы тока.

Разновидностью шинных трансформаторов тока являются измерительные клещи, которые служат для ориентировочных измерений токов от 20 до 1000 А при рабочем напряжении до 10 кВ. Магнитопровод клещей, изготовленный из листовой электротехнической стали, состоит из двух половин, стягиваемых сильной пружиной. Клещи раскрывают для введения провода, в котором нужно измерить ток. Этот провод является первичной обмоткой трансформатора тока. Вторичная обмотка расположена на магнитопроводе и замкнута на амперметр, установленный на клещах. Рукоятки отделены от высокого напряжения фарфоровыми изоляторами и для безопасности обслуживания заземлены.

В случае пробоя изоляции между обмотками трансформатора тока его вторичная обмотка окажется под высоким напряжением; в случае пробоя обмотки высокого напряжения на корпус магнитопровод окажется под высоким напряжением. Для безопасности обслуживания трансформаторов тока их вторичные обмотки и магнитопроводы заземляют.

Особенностью трансформаторов тока является то, что при их работе нельзя размыкать вторичную цепь. При размыкании цепи вторичной обмотки ток в ней становится равным нулю, тогда как в первичной обмотке ток остается неизменным. Намагничивающая сила первичной обмотки трансформатора тока, не встречая противоположно направленной намагничивающей силы вторичной обмотки, создает в магнитопроводе с очень большой магнитный поток, который индуктирует во вторичной обмотке очень большую ЭДС. (до нескольких киловольт). Такая ЭДС опасна для жизни человека и может вызвать пробой изоляции вторичной обмотки. Кроме того, большой магнитный поток в магнитопроводе значительно увеличивает потери в стали, что вызывает нагрев магнитопровода, опасный для целости изоляции.

Трансформаторы напряжения по устройству подобны силовым трансформаторам небольшой мощности. Первичную обмотку трансформатора напряжения с большим числом витков включают в сеть, напряжение в которой измеряют или контролируют

Начало и конец первичной обмотки обозначают буквами А и X. Вторичная обмотка с меньшим числом витков замыкается на прибор с большим сопротивлением. Таким прибором может быть вольтметр, параллельная обмотка ваттметра, счетчика или какого-либо иного измерительного прибора или реле. Начало и конец вторичной обмотки обозначают буквами а и х. По отношению к измерительному прибору вторичное напряжение должно совпадать по фазе с первичным, что достигается соответствующим соединением вторичной обмотки с прибором. Это необходимо при измерении мощности и энергии Сопротивление вольтметров, параллельных обмоток ваттметров, счетчиков и других измерительных приборов и реле сравнительно велико (тысячи Ом). Поэтому ток в цепи вторичной обмотки трансформатора напряжения весьма мал и режим работы его близок к режиму холостого хода силового трансформатора.

Так как при малых токах в обмотках трансформатора падения напряжения в сопротивлениях этих обмоток так же малы, напряжения на зажимах первичной и вторичной обмоток практически равны ЭДС, а отношение этих напряжений равно коэффициенту трансформации

Для трансформаторов напряжения различных классов точности установлена следующая допустимая погрешность напряжения: класс 0,5— ±0,5%; класс 1 — ±1%; класс 3— ±3%.

Кроме того, за счет падения напряжения в сопротивлениях обмоток трансформатора возникает неточность в передаче фазы напряжения, называемая угловой погрешностью. Падение напряжения в сопротивлениях обмоток трансформатора AU приводит к тому, что векторы напряжений первичной обмотки U1 и приведенного напряжения вторичной обмотки с обратным знаком не сов­падают. Угол между этими векторами определяет угловую погрешность, которая измеряется в угловых минутах и влияет на показания ваттметров, счетчиков и фазометров. Угловая погрешность считается положительной, если вектор — U2 опережает вектор U1.

Для трансформаторов напряжения классов точности 0,5 и 1 допускается угловая погрешность соответственно ±20 и ±40. Для трансформаторов напряжения класса точности 3 угловая погрешность не нормирована.

В цепи вторичной обмотки трансформатора напряжения могут быть включены помимо вольтметра параллельные обмотки ваттметра, счетчика и т. д. Все эти приборы соединяют параллельно, чтобы на них воздействовало одно и то же напряжение.

Включение большого числа приборов в цепь вторичной обмотки трансформатора напряжения увеличивает токи в обмотках и погрешность при измерении. Поэтому общая полная мощность присоединенных ко вторичной обмотке приборов не должна превышать измерительную мощность трансформатора напряжения, на щитке которого указана наибольшая допустимая мощность нагрузки в вольт-амперах.

Для напряжений до 6 кВ трансформаторы напряжения изготавливают сухими, т. е. с естественным воздушным охлаждением. Для напряжений выше 6 кВ применяют масляные трансформаторы напряжения. Трансформаторы напряжения могут быть трехфазными. Зажимы таких трансформаторов обозначают так же, как и зажимы обычных силовых трансформаторов. Для безопасности обслуживания и большей надежности работы аппаратуры магнитопровод трансформатора напряжения и один зажим вторичной обмотки заземляют.

Приборные трансформаторы Применение и типы

Трансформаторы тока и трансформаторы напряжения измерительные трансформаторы предназначены для работы при малом токе и низком напряжении. Безопасность также является причиной отказа от подключения испытательных приборов к источникам, работающим под высоким напряжением. Приборный трансформатор снижает высокие напряжения и токи до безопасных значений.

Измерительные трансформаторы выполняют две функции.

• Он служит в качестве устройства соотношения, так что низковольтные и слаботочные приборы могут показывать точные значения для высоковольтного и сильноточного оборудования.
• Служит изолирующим устройством, защищающим испытательное оборудование и обслуживающий персонал от высокого напряжения

Существует два типа измерительных трансформаторов.

1. Трансформаторы напряжения
2. Трансформаторы тока

Трансформаторы напряжения

Трансформаторы напряжения — это типы измерительных трансформаторов, которые устанавливают известное соотношение между разностью потенциалов на оборудовании и разностью потенциалов на вольтметре. Например, предположим, что трансформатор напряжения устанавливает отношение 500 к 1. Если вольтметр, подключенный к вторичным клеммам, показывает 132 В, вы знаете, что разность потенциалов на первичных клеммах составляет 66 000 В или 66 кВ.

Трансформаторы тока

Трансформаторы тока – это типы измерительных трансформаторов, которые устанавливают известное соотношение между током в оборудовании и током, измеряемым амперметром. Эти трансформаторы обеспечивают средства измерения токов за пределами нормального диапазона большинства амперметров. Кроме того, трансформатор изолирует оборудование от оператора. Трансформатор тока увеличивает разность потенциалов, но уменьшает ток до измеримого значения. Тогда вторичная обмотка содержит больше витков, чем первичная. Отношение тока первичной обмотки ко вторичной обратно пропорционально отношению витков первичной обмотки к вторичной.

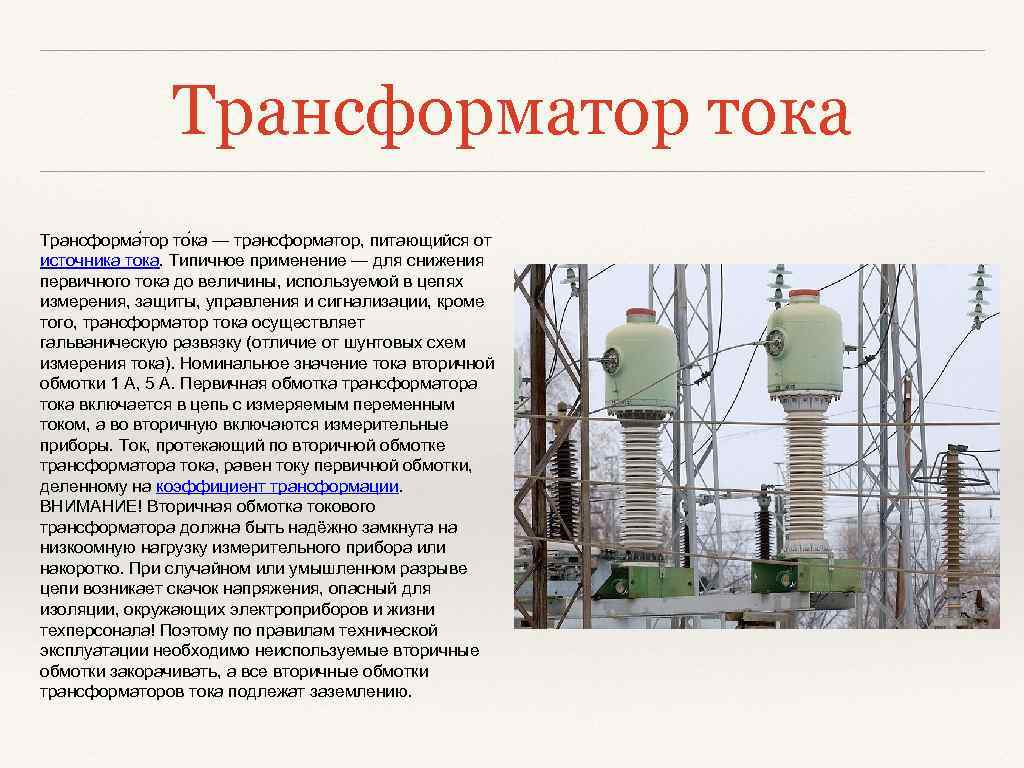

Трансформатор тока (ТТ)

Первичная обмотка трансформатора тока может быть не чем иным, как сплошной медной шиной. Железный сердечник укладывается вокруг шины, а вторичная обмотка наматывается на сердечник. Другой тип трансформатора тока состоит из вторичной катушки в форме пончика, которую надевают на питающий кабель.

Безопасное использование трансформатора тока Безопасность

Во избежание повреждения оборудования и травм для себя и других людей перед извлечением трансформатора из любого оборудования или его подключением к нему необходимо закоротить вторичную обмотку трансформатора тока. Большинство трансформаторов тока имеют короткозамыкающее устройство, которое автоматически закорачивает вторичную обмотку.

Применение измерительных трансформаторов

• Для измерения высокого значения электрического тока, т.е. трансформатор тока (ТТ)
• Для измерения высокого значения электрического напряжения или разности потенциалов, например, трансформатор напряжения (PT)
• Для измерения электроэнергии с использованием CT и PT

CT & PT

На приведенной выше диаграмме показано, как измерять ток, разность потенциалов и мощность в цепи с высоким током и большой разностью потенциалов. Обратите внимание, что трансформатор напряжения всегда подключается параллельно цепи, а трансформатор тока — последовательно.

Подробнее о

• Потери трансформатора
• Конструкция трансформатора

© 2018-2023 electricmag.com

ОПРЕДЕЛЕНИЕ И ПРЕИМУЩЕСТВА ИНСТРУМЕНТАЛЬНОГО ТРАНСФОРМАТОРА



Что такое измерительный трансформатор?

Измерительные трансформаторы — тип трансформатора, используемого в системе переменного тока для измерения электрических величин, таких как напряжение, ток, мощность, энергия, коэффициент мощности, частота. Измерительные трансформаторы также оснащены защитными реле для защиты энергосистемы.

Измерительные трансформаторы имеют основную функцию снижения напряжения и тока системы переменного тока. Уровень тока и напряжения энергосистемы относительно высок. Очень сложно и дорого разработать измерительные приборы для измерения тока и напряжения такого высокого уровня. Как правило, измерительные приборы рассчитаны на 110 В и 5 А.

Измерение таких очень больших электрических величин можно сделать возможным с помощью измерительных трансформаторов, оснащенных этими измерительными приборами с малыми номиналами. Таким образом, эти измерительные трансформаторы очень хорошо известны в современных энергосистемах.



Статья по теме:

Что такое электрический трансформатор?

Детали и функции трансформатора



Преимущества измерительных трансформаторов

1. Малый номинальный ток и напряжение измерительной системы можно использовать для измерения силы переменного тока и напряжения. 110 – 120 В.
2. Измерительные приборы можно стандартизировать с помощью измерительных трансформаторов. Что приводит к снижению стоимости измерительных приборов. Если измерительные приборы повреждены, их можно легко заменить исправными стандартизированными измерительными приборами.
3. Измерительные трансформаторы обеспечивают электрическую изоляцию между измерительными приборами и силовыми цепями высокого напряжения, что снижает требования к электрической изоляции для защитных цепей и измерительных приборов, а также обеспечивает безопасность операторов.
4. Несколько измерительных приборов могут быть подключены через один трансформатор к системе питания.
5. Благодаря низким уровням тока и напряжения в измерительных и защитных цепях обеспечивается низкое энергопотребление в измерительных и защитных цепях.

Типы измерительных трансформаторов

Существует 2 типа измерительных трансформаторов:

1. Трансформатор тока (ТТ)
2. Трансформатор напряжения (PT)

Трансформатор тока представляет собой тип трансформатора, используемого для снижения тока энергосистемы до более низкого уровня, чтобы его можно было измерить амперметром с малым номиналом (например, амперметром на 5 А). Типовая схема подключения трансформатора тока показана следующим образом.

Начальная школа C.T. имеет очень мало оборотов. иногда также используется основная полоса. Первичка включена последовательно с силовой цепью. Поэтому иногда его еще называют трансформатором серии . Вторичный имеет большой нет. оборотов. Вторичка подключена напрямую к амперметру. Так как амперметр имеет очень маленькое сопротивление. Следовательно, вторичный трансформатор тока работает практически в режиме короткого замыкания. Одна клемма вторичной обмотки заземлена, чтобы избежать большого напряжения на вторичной обмотке по отношению к земле. Что, в свою очередь, снижает вероятность пробоя изоляции, а также защищает оператора от высокого напряжения. Кроме того, перед отключением амперметра вторичная обмотка замыкается накоротко с помощью переключателя «S», как показано на рисунке выше, чтобы избежать нарастания высокого напряжения на вторичной обмотке.

Трансформатор напряжения — это тип трансформатора, который используется для снижения напряжения энергосистемы до более низкого уровня, чтобы его можно было измерить вольтметром с небольшим номиналом, т. е. вольтметром на 110–120 В. Типичная схема подключения трансформатора напряжения показана на следующем рисунке.

Первичная школа П.Т. имеет большой нет. оборотов. Первичный подключен через линию (обычно между землей и линией). Поэтому его иногда также называют 9-м.0013 параллельный трансформатор . Среднее П.Т. имеет несколько витков и напрямую связан с вольтметром. Так как вольтметр имеет большое сопротивление. Таким образом, вторичный P.T. работает почти в разомкнутом состоянии. Одна заземленная клемма вторичной обмотки P.T. заключается в поддержании вторичного напряжения относительно земли.

В чем разница между C.T. и П.Т.?

Несколько отличий между C.T. и П.Т. следующие:

Сл. №	Трансформатор тока (ТТ)	Трансформатор напряжения (PT)
1	соединены последовательно с силовой цепью.	подключен параллельно цепи питания.
2	Вторичная обмотка связана с амперметром.	Вторичная обмотка связана с вольтметром.
3	Вторичный работает почти в условиях короткого замыкания.	Вторичный работает почти в разомкнутом состоянии.
4	Первичный ток зависит от тока силовой цепи.	Первичный ток зависит от вторичной нагрузки.
5	Первичный ток и возбуждение изменяются в широких пределах при изменении тока силовой цепи	Изменения первичного тока и возбуждения ограничены небольшим диапазоном.
6	Одна клемма вторичной обмотки заземлена во избежание пробоя изоляции.	Одна клемма вторичной обмотки может быть заземлена в целях безопасности. alexxlab Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Прост Радио Разное Своими руками Советы Схем Схемы Транзист Транзисторы Электрон Электроника
