Ламповый укв приемник своими руками. Ламповый радиоприемник как сделать

Автор admin На чтение 4 мин Просмотров 6.8к. Опубликовано 24.05.2018

Радиовещание на ультракоротких волнах осуществляется с использованием частотной модуляции (ЧМ) и занимает следующие полосы частот:

УКВ – 65,9-74 МГц
FM1 – 87,5-95 МГц
FM2 – 98-108 МГц

УКВ диапазон использовался в советское время и применяется в России в настоящее время. В FM диапазонах работают радиостанции других стран. Сделать своими руками ламповый радиоприёмник не сложно. Основные трудности заключаются в настройке и регулировке конструкции. Если звуковую аппаратуру можно наладить на слух, так как легко проверить наличие и прохождение сигнала по цепям, то для настройки устройств радиоволнового диапазона потребуется ГСС (Генератор стандартных сигналов) и осциллограф.

ГСС позволит настраивать радиоприёмные устройства, работающие во всех радиодиапазонах с амплитудной или частотной модуляцией. Если не требуется точная подгонка по диапазону и изготовление шкалы с рабочими частотами, можно обойтись без генератора.

Как сделать ламповый радиоприёмник

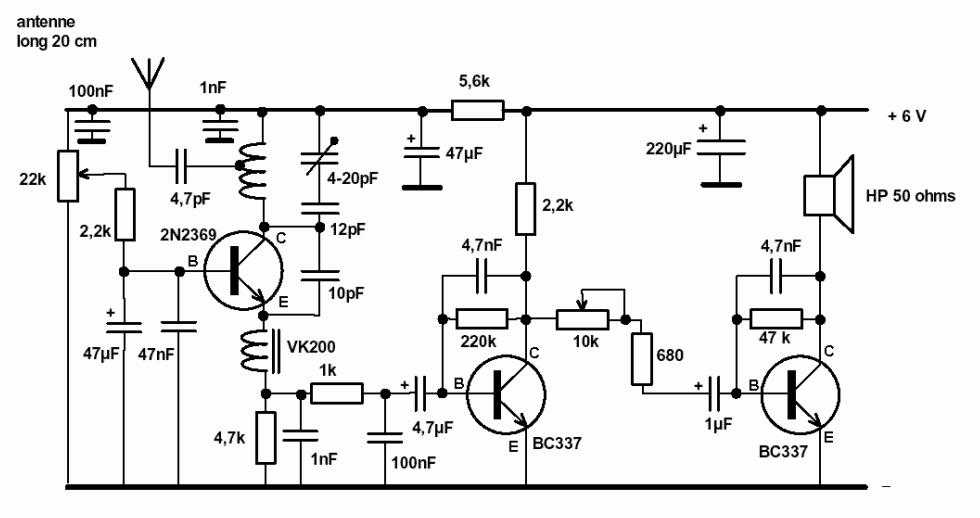

С появлением транзисторов и интегральных микросхем ламповые конструкции были, на некоторое время, забыты. Сейчас радиолюбители всё чаще обращаются к электронным лампам в своих конструкциях. Самодельный ламповый радиоприёмник УКВ диапазона можно собрать на одной лампе. В схеме используется принцип сверхрегенератора. В таких устройствах применяется небольшое количество радиодеталей. Они обладают высокой чувствительностью. Недостатком сверхрегенеративных приёмников является шум в динамиках, при отсутствии полезного сигнала.

УКВ приёмник собран на пальчиковом пентоде 6Ж5П. В качестве источника питания используется мостовой выпрямитель, обеспечивающий 100-120 В постоянного напряжения. Все конденсаторы, кроме переходного, керамические. Катушка L содержит 4 витка медного провода диаметром 1 мм. Лучше всего использовать посеребрённый или лужёный провод. Обычно питание накалов ламп осуществляется от переменного напряжения 6,3 В, но в данном случае, для уменьшения фона переменного тока, применяется постоянное напряжение от отдельного выпрямителя.

Полная схема УКВ-ЧМ приёмника с усилителем низкой частоты. В зависимости от типа выходного трансформатора в устройстве можно использовать высокоомный наушник или динамик 4-8 Ом.

В цепи питания сеток ламп стоит электролитический конденсатор 50,0 мкф на 200 В. Переменный резистор в цепи управляющей сетки выходной лампы регулирует громкость сигнала.

Простой ламповый приёмник своими руками

Приёмник УКВ диапазона с частотной модуляцией можно выполнить по другой схеме. Это сверхрегенеративный детектор, который рассчитан на приём радиостанций в диапазоне от 36 до 75 МГц. Ламповый радиоприёмник своими руками можно собрать на одной лампе

6Ж3П или 6Ж5П.

В схеме сохранены принципиальные обозначения оригинальной схемы. Сигнал подаётся на вход усилителя низкой частоты через конденсатор 5000 пФ. Конденсатор С1 – подстроечный керамический или воздушный. Катушки L1 и L2 бескаркасные. Они наматываются на оправках диаметром 15 мм. L1 содержит 7 витков лужёного медного провода диаметром 1,5 мм, а L2 – 3 или 4 витка такого же провода. Количество витков подбирается экспериментально. Расстояние между катушками определяется в процессе наладки схемы. Для приёма станций в FM диапазоне (88-104 МГц) число витков катушки L1 нужно уменьшить до 4.

Дроссель Др выполнен из провода ПЭЛШО 0,2. Он содержит 100 витков, которые наматываются на корпусе резистора МЛТ-2. Обмотка припаивается к выводам резистора. Припаивать дискретные элементы лучше всего к ножкам ламповой панели, чтобы уменьшить паразитные связи. Все соединительные провода должны быть как можно короче. Схема обладает высокой чувствительностью по всему диапазону. После того как схема правильно собрана её настраивают.

Для этого, после включения питания, вращением ручки переменного резистора R2 нужно добиться сверхрегенерации. Это шипящий звук в динамиках. Затем, вращая подстроечный конденсатор С1 нужно убедиться, что эффект присутствует по всему диапазону. Провалы генерации устраняются подбором витков дросселя, изменением ёмкости С4 или сопротивления R1 и конденсатора С2. Затем подключается штыревая антенна (кусок провода) и производится настройка на станцию. При появлении сигнала шипение пропадает и слышна работа радиостанции. Изменить частоту принимаемого диапазона можно раздвигая и сжимая витки катушки L1.

Максимально допустимое напряжение на аноде радиолампы составляет 300 В. Для снижения фона переменного тока питание на накал лампы лучше подавать с отдельного выпрямителя. Готовую и настроенную конструкцию нужно поместить в металлический экран, как это сделано в промышленных приёмниках.

Схемы радиоприёмников, приемники своими руками (Страница 3)

Детекторные приемники Узлы радиоприемников Приставки к радиоприемникам Приемники ДВ и СВ Приемники КВ диапазона Приемники УКВ (FM) диапазона

Схема KB-приемника с транзисторным детектором для приема вещательных радиостанций

Важное преимущество КВ-диапазона -это практически неограниченная дальность приема. Благодаря тропосферному отражению радиоволны КВ-диапазона многократно отражаясь, могут обойти всю Землю. Именно поэтому на КВ-диапазоне возможен очень дальний прием даже на совсем несложный радиоприемник …

1 4781 0

Регенеративный KB-приёмник на диапазон частот от 3 до 13 МГц

Схема самодельного регенеративного КВ радиоприемника на диапазон частот от 3 до 13 МГц, выполнен на транзисторах MPF102, 2N2222 и микросхеме LM386. Пик эпохи регенеративных приёмников в профессиональной и любительской радиоаппаратуре приходится на конец 20-х или начало 30-х годов прошлого века …

4 5703 0

Многодиапазонный кварцевый гетеродин для КВ-приемника

Схема самодельного кварцевого гетеродина для радиоприемной и связной аппаратуры, диапазоны 7-28 МГц. Этот кварцевый генератор (КГ) предназначен для применения в качестве первого гетеродина в радиоприёмниках, трансиверах и передающих приставках, выполненных по структурной схеме трансивера UW3DI .

1 2197 0

УКВ-ЧМ приемник на микросхеме КР174ХА34А с питанием от USB

Сейчас проводное радиовещание во многих поселках уже полностью отсутствует. Еслиже все-таки еще осталась «тяга к «Маяку», можно в корпусе старого абонентского громкоговорителя собрать несложный УКВ-ЧМ приемник на одну радиостанцию, на наиболее мощную и уверенно принимаемую в данной …

1 3805 1

Самодельный КВ регенератор на лампах 6Ж5П и 6Ф1П (41м)

Тема ламповых КВ регенераторов на вещательные диапазоны в сети имеет место быть среди широкой аудитории радиолюбителей. Несмотря на то, что этой технологии приема уже добрых несколько десятков лет, такие конструкции вполне себе актуальны по настоящее время. Не претендуя на оригинальность хочу внести свою лепту в виде простого регенератора на диапазон 41м. В приемнике всего две лампы и необходимый минимум деталей.

3 5926 5

Приемник и передатчик данных на частоте 27 МГц (КТ3102, КТ3107)

Радиоканал предназначен для радиоуправления или передачи данных на небольшое расстояние 10-100 метров в зависимости от условий.

Схема передатчика показана на рисунке 1 Генератор выполнен на транзисторе VT1. Его частота генерации зависит от контура, состоящего из катушки L1 и конденсаторов С1 и С2 …

2 2986 0

Радиовещательный KB-приемник на диапазон от 3,5 до 16 МГц (5 транзисторов)

Схема простого коротковолнового приемника на пяти транзисторах для приема радиостанций в диапазоне от 3,5 до 16 МГц. Важное преимущество КВ-диапазона — это практически неограниченная дальность приема. Благодаря тропосферному отражению радиоволны КВ-диапазона многократно отражаясь, могут обойти всю …

3 4869 1

Трехдиапазонный КВ приемник прямого преобразования (КП303, КТ3102)

Схема самодельного приемника прямого преобразования в котором нет гетеродина (генератор плавного диапазона), но есть разъем для подачи ВЧ сигнала от лабораторного генератора. Этот генератор и является здесь гетеродином. А так как, в данном приемнике частота гетеродина равна частоте принимаемого . ..

2 3439 0

Приемник прямого преобразования на транзисторах КП303 (28 — 29,7 МГц)

Этот самодельный транзисторный радиоприемник рассчитан на работу в диапазоне частот 28 — 29,7 МГц, может принимать сигналы любительских радиостанций,работающих с CW и SSB модуляцией. Полоса пропускания 2500-3000 Гц. Чувствительность при отношении сигнал/шум 3/1 не хуже 0,7 мкВ …

5 4423 2

Схема конвертера для приема коротких волн (КВ) на RTL-SDR приемник

Многие радиолюбители сейчас экспериментируют с цифровыми RTL-SDR тюнерами, которые способны работать в широком диапазоне частот. Это такие «флэшки» с антенными гнездами, похожие на USB-модем, представляющие собой недорогие и уже неактуальные цифровые тюнеры для приема телевидения …

1 4738 0

1 2 3 4 5 6 7 … 32

Создайте свою собственную недорогую, простую и высокоэффективную антенну VHF/AIS

Барб Пек и Бьярн Хансен, 29 февраля 2020 г. , 18:27 UTC

Соберите свою собственную недорогую, простую и высокоэффективную антенну VHF/AIS © Barb Peck & Bjarne Hansen

Я привлек ваше внимание словом «недорого»?… читайте дальше, чтобы узнать, почему еще вы можете захотеть построить новую антенну VHF или AIS.

Скорее всего, у вас уже есть одна антенна, которую вы используете со своим обычным УКВ-радио. Возможно, вы подумали о приобретении второй антенны для использования в качестве резервной или с системой AIS. В этой статье описывается, как построить собственную УКВ-антенну, потратив на детали около 10 долларов плюс несколько рабочих часов, а также приведены некоторые простые идеи монтажа.

Преимущества отдельных антенн

Преимущества наличия резервной антенны очевидны (птица-фрегат унесла нашу топовую антенну в Табуаране), но может быть менее очевидным, почему отдельные антенны для голоса УКВ и АИС полезны.

В конце концов, можно купить антенные разветвители для совместного использования одной антенны между УКВ-радиостанцией и устройством AIS. Некоторые устройства AIS даже имеют встроенный сплиттер. Однако отдельная антенна дает вам:

Резервирование: Если вы потеряли основную антенну, вы можете подключить вторую антенну к УКВ и продолжить разговор.
Простота: Вам нужны только соединения «точка-точка» (без стыковки или разветвления), что упрощает поиск и устранение неисправностей, и нет необходимости размещать УКВ-радиостанцию и блок AIS в одном месте. С меньшим количеством точек отказа менее вероятно, что одна неисправность отключит как вашу УКВ-радиостанцию, так и вашу АИС.
Более высокая производительность: Отдельные антенны позволяют отказаться от передающего изолирующего переключателя, сократить количество подключений и минимизировать длину коаксиального кабеля между антенной и устройством, и все это сохраняет более сильные сигналы как для вашего радио, так и для AIS. Наконец, с отдельными антеннами вы можете получать данные АИС с других кораблей во время передачи на своем УКВ (хотя вы вряд ли заметите это, если не будете проводить много времени, разговаривая по радио).

Итак, давайте предположим, что вы решили приобрести вторую антенну VHF/AIS. Вы можете приобрести традиционную штыревую антенну, такую как модель Shakespeare 5215 (85 долларов США), или вы можете создать свою собственную, следуя инструкциям в этой статье, и она будет работать так же, как коммерческий продукт.

Давайте начнем с небольшого количества теории радио, чтобы объяснить конструкцию. Вы можете пропустить эту часть, если хотите, и просто перейти к строительной части. Я включил некоторые определения в конце этой статьи, чтобы помочь с терминологией.

Теория и конструкция антенны

Вот принципы, по которым работает антенна:

изменение тока в проводнике создает электромагнитное поле (мы называем это передачей)
изменяющееся электромагнитное поле создает ток в проводнике (прием)

Итак, антенна — это просто проводник, вроде провода, который преобразует электрический ток в электромагнитное поле и наоборот. При использовании для связи мы называем эти электромагнитные поля радиоволнами.

Антенны наиболее эффективны при отправке и захвате радиоволн, когда длина антенны соответствует определенной доле длины радиоволны. Для морских УКВ (частоты от 156 МГц до 163 МГц) формула говорит нам, что длина волны составляет около 1,91 метр.

Формула длины волны – фото © Barb Peck & Bjarne Hansen

Существует множество конструкций антенн, каждая из которых подчеркивает некоторые важные характеристики, такие как усиление, направленность, поляризация, ширина полосы и физический размер. Обычная топовая УКВ-антенна (например, упоминавшаяся ранее Шекспировская) имеет вертикальный элемент половинной длины волны, длина которого составляет около 1,91 м/2 = 96 см = 38 дюймов.

На практике он будет немного короче из-за физических свойств проводника антенны. Другая часто встречающаяся УКВ-антенна имеет длину около 8 футов и обычно устанавливается на кормовом поручне; она имеет больший коэффициент усиления, чем более короткая топовая антенна, но также более направленная (т. е. при наклоне теряется мощность сигнала).

Антенна, которую мы будем строить, будет представлять собой полуволновой диполь простой конструкции, с хорошим балансом между усилением и направленностью и простой установкой.

Дипольная антенна – фото © Barb Peck & Bjarne Hansen

Конструкция антенны

На фотографии готовой антенны видно, что она выглядит как буква «Т», где ножка Т состоит из короткого отрезка коаксиального кабеля, а плечи Т состоят из более длинного троса.

Готовая антенна — фото © Barb Peck & Bjarne Hansen

Внутри полого сердечника веревки продеты два отрезка проволоки. Строить его просто:

вы измеряете и отрезаете коаксиальный кабель;
снять внешнюю изоляцию с коаксиального кабеля на указанное расстояние;
вместо оплетки коаксиала припаяйте провод;
проденьте антенну в веревку;
и, наконец, прикрепите разъем.

Необходимые материалы

Из материалов вам понадобятся:

Материалы — фото © Barb Peck & Bjarne Hansen

Приблизительно 2 м коаксиального кабеля, в зависимости от места установки антенны. Коаксиальные кабели с сопротивлением 50 Ом, такие как RG-58 или CA-195R, подходят и имеют удобный для работы диаметр. Избегайте коаксиального кабеля с сопротивлением 75 Ом, например, используемого для приложений кабельного телевидения.
Приблизительно 45 см изолированного многожильного провода. Предпочтительна луженая медь. Калибр не критичен: от 14 AWG до 18 AWG прост в обращении и имеет достаточную физическую прочность.
Разъем для подключения к более длинному коаксиальному кабелю, идущему к вашей радиостанции/AIS. Я предлагаю разъем BNC или PL-259: оба доступны для обычных диаметров коаксиального кабеля. Закажите несколько дополнительных приспособлений, с которыми вы сможете потренироваться, если вы впервые используете конкретную модель коннектора.
Приблизительно 2 м полого каната для монтажа. Он должен быть достаточно большого диаметра, чтобы через него можно было продеть антенну, но достаточно маленьким, чтобы уменьшить сопротивление воздуха; мы использовали отрезок лески с двойной оплеткой диаметром 12 мм с вытащенным сердечником.
Паяльник и припой
Самоамальгамирующая лента
3M4200, Sikaflex или аналогичный герметик для гидроизоляции паяных соединений

Начнем

Сначала решите, где вы хотите установить антенну (см. несколько идей в следующем разделе «Монтаж»). Это влияет на длину коаксиального хвоста антенны. Вы можете сделать его достаточно длинным, чтобы дотянуться до вашего радиоприемника или блока AIS одним цельным куском, но это может затруднить установку. Вместо этого я рекомендую более короткий хвост, который крепится к более длинному коаксиальному кабелю внутри мачты.

Наша антенна имеет хвост длиной 1 метр, заканчивающийся разъемом BNC. Этот разъем присоединяется рядом с фонарем на носовой палубе к кабелю внутри нашей мачты. Если вы еще не совсем решили, где его установить, вы можете обрезать коаксиальный кабель длиннее, чем вам нужно, и обрезать его позже, когда будете устанавливать разъем.

Теперь мы соорудим антенну из одного конца коаксиального кабеля, прежде чем вставить его в трос. Вот процедура с фотографиями, соответствующими пронумерованным шагам:

1. Отрежьте кусок коаксиала на 50 см (+/- 1 см) длиннее желаемой длины хвоста.

2. Снимите примерно 45 см (+/- 1 см) внешней оболочки с коаксиального кабеля. Сделайте продольный разрез на куртке острым лезвием. Затем, удерживая в одной руке оплетку + сердцевину, другой рукой оттяните кофту в сторону. Куртка должна отделиться от сердцевины – если нет, используйте лезвие, чтобы сделать продольный надрез на внешней стороне куртки, прежде чем продолжать тянуть. Не волнуйтесь, если лезвие перережет несколько нитей оплетки коаксиала: позже вы замените оплетку изолированным проводом.

3. Отделить оплетку от сердцевины. Один из способов сделать это — собрать косу так, чтобы пряди раскрылись, открывая сердцевину под ними. Затем можно использовать маленькую отвертку, чтобы вытащить сердцевину.

4. Некоторые типы коаксиальных кабелей (например, CA-195R) имеют экран из фольги, обернутый вокруг центрального проводника. Если это так, разверните и снимите экран из фольги.

Шаги 2–4 — фото © Barb Peck & Bjarne Hansen

5. Отрежьте большую часть оплетки и выбросьте ее, оставив длину около 2 см для пайки.

6. Припаяйте 45 см (+/- 1 см) изолированного многожильного провода к выступающей оплетке.

Этапы 5 и 6 — фото © Barb Peck & Bjarne Hansen

7. Выпрямите коаксиальную жилу и изолированный провод и положите их параллельно измерительной ленте. Измеряя от конца оболочки коаксиального кабеля, обрежьте жилу и изолированный провод до длины 40,5 см (+/- 0,2 см). Это шаг, который устанавливает резонансную частоту вашей антенны на частоту, используемую AIS. Вместо этого, чтобы оптимизировать антенну для 16 канала УКВ, обрежьте провода до 43,0 см. Если вам нужна антенна двойного назначения, не волнуйтесь, любая длина будет работать удовлетворительно.

Шаг 7 — фото © Barb Peck & Bjarne Hansen

Вот забавная часть, где две ножки антенны вставляются в веревку, оставляя хвост выступающим из середины. Подойдет практически любая длина веревки с полым сердечником, при условии, что ножки антенны помещаются внутрь, и остается достаточно веревки, чтобы привязать антенну прямо между двумя точками крепления. Я опишу один способ сделать это — я уверен, что вы можете себе представить и другие способы.

8. Найдите середину веревки. Расправьте внешнюю оплетку, чтобы обнажить сердцевину, и вытяните ее наполовину.

9. Разрежьте сердечник посередине выступающей петли и прикрепите конец каждой антенны скотчем к концу сердечника. Коробочная лента или лента для обшивки хорошо подходят.

10. Вытащите сердечники из концов веревки так, чтобы они втянули ножки антенны в центр веревки. Продолжайте тянуть, пока коаксиальный конец антенны не упрется в середину веревки.

Этапы с 8 по 11 — фото © Barb Peck & Bjarne Hansen

11. Загерметизируйте коаксиальный кабель в месте его входа в трос, используя герметик 3M4200 или аналогичный. Цель состоит в том, чтобы предотвратить попадание воды в коаксиальный кабель и изолированный провод, поэтому убедитесь, что места, где оголенные проводники выходят из изоляции, хорошо пропитаны герметиком. Не помешает нанести дополнительный герметик на трос в непосредственной близости от Т-образного соединения. Прежде чем герметик затвердеет, потяните за веревку и ножки антенны, чтобы образовалось гладкое соединение. Подвесьте веревку с умеренным натяжением, пока герметик затвердевает.

12. Теперь сердечники троса можно отсоединить от проволочных ножек антенны и выбросить. Загерметизируйте концы проводов герметиком, чтобы вода не просачивалась внутрь. Дайте герметику высохнуть, затем вставьте концы обратно в полый центр веревки.

13. Наконец, прикрепите разъем к хвосту антенны. Фактические шаги будут зависеть от выбранного типа разъема, поэтому следуйте рекомендациям производителя. ПЛ-259соединители доступны в версиях с обжимом или пайкой и недороги. Разъемы BNC меньше, но их немного сложнее собрать. Если вы впервые собираете какой-либо тип разъема, я предлагаю попрактиковаться в использовании обрезков коаксиального кабеля, вместо того, чтобы рисковать испортить вашу красивую антенну. Как только вы будете уверены в результатах, приступайте к установке разъема на антенну.

Вот и все! Ваша антенна готова — похлопайте себя по спине!

Тестирование готовой антенны

Прежде чем приступить к монтажу новой антенны, потратьте несколько минут на ее тестирование. Первый тест заключается в использовании омметра для измерения сопротивления между двумя контактами разъема: оно должно считываться как разомкнутая цепь. В противном случае, скорее всего, имеется короткое замыкание в разъеме или, возможно, между оплеткой коаксиального кабеля и центральным проводником в Т-образном переходе.

Второй тест заключается в подключении антенны к УКВ-радиостанции или системе AIS и проверке приема. Как только это сработает, последним испытанием будет попытка передачи, но держите людей и чувствительную электронику на расстоянии нескольких метров, чтобы уменьшить радиочастотное воздействие.

Монтаж и подключение

При установке антенны помните о следующих соображениях: чем выше, тем больше радиус действия; избегание близости к другим антеннам снижает помехи; и более короткий коаксиальный кабель к вашему радио сохраняет больше полезных сигналов. Вы также должны держать ножки антенны приблизительно вертикально и на расстоянии от металлических предметов, чтобы обеспечить всенаправленность работы в горизонтальной плоскости. Включение вашей антенны внутрь веревки позволяет легко привязать ее между двумя точками крепления. Мы установили наши между разбрасывателем и кожухом, как показано здесь.

Соединение между концом антенны и коаксиальным кабелем, идущим к вашей радиостанции, должно быть водонепроницаемым. Достаточно обернуть разъемы несколькими слоями самоклеящейся ленты.

Производительность антенны

Как работает эта антенна? Довольно хорошо, как измерено антенным анализатором, так и в реальных результатах.

Антенный анализатор (Array Solutions AIM-4170D) измеряет резонансную частоту этой антенны как 162,02 МГц, что хорошо соответствует частотам, используемым AIS (161,9 МГц).75 МГц и 162,025 МГц). Дополнительные результаты показаны в этой таблице:

Чтобы представить эти цифры в перспективе, 50-футовый кабель RG-58 имеет около 50% потерь мощности. Таким образом, мы ожидаем, что эта самодельная антенна будет работать немного лучше, чем коммерческая, для использования AIS, и немного хуже на 16 канале УКВ, но различия, вероятно, будут скрыты потерями в кабелях, ведущих к антеннам.

Для тех, кому интересно, вот график анализатора для нашей антенны между 130 МГц и 180 МГц.

В реальных условиях наша самодельная антенна прекрасно улавливает сигналы АИС, когда она подключена к приемнику АИС SR-161. Вот снимок экрана с нашего картплоттера, когда мы находились недалеко от Баия-Консепсьон в море Кортеса, на котором показаны цели АИС вверх и вниз по побережью Баха.

Обратите внимание на две цели к югу от Пуэрто-Валларта, на расстоянии более 500 морских миль! Но подождите, вы говорите, что УКВ должна быть в прямой видимости… Этот дальний прием демонстрирует явление атмосферного воздуховода, интересная тема сама по себе. Наша антенна не может претендовать на все заслуги, но, безусловно, хорошо работает и с более близкими целями.

Определения и источники

Автоматизированная идентификационная система (АИС): Система обеспечения безопасности судов, в которой периодические передачи с оборудованных судов (и средств навигационного оборудования) об их местоположении, скорости, курсе и т. д. могут приниматься другими судами. AIS использует две частоты в морском диапазоне ОВЧ: 161,975 МГц (AIS1) и 162,025 МГц (AIS2).
Электромагнитная (ЭМ) волна: Осциллирующее электрическое и магнитное поле, которое распространяется в пространстве со скоростью света (также является ЭМ волной). Частота колебаний определяет, назовем ли мы это Радиоволной, Светом, Инфракрасным излучением и т. д.
Текущий: Поток электронов в проводнике. При правильных условиях этот поток приводит к электромагнитным волнам, и тогда проводник действует как антенна.
Коаксиальный кабель: Часто сокращается до коаксиального. Кабель, состоящий из двух проводников: центральный провод, окруженный внешним экраном. Экран может состоять из плетеных нитей, фольги или того и другого. Коаксиальный кабель полезен для передачи РЧ-сигналов, поскольку он не излучает много электромагнитной энергии.
Импеданс: Мера отношения напряжения к току в проводнике. Коаксиальные кабели, используемые для РЧ, обычно имеют импеданс 50 Ом. В идеале любые нагрузки, подключенные к коаксиальному кабелю, должны иметь одинаковый импеданс, иначе потери возрастут.
Радиочастота (RF): Частота в диапазоне, используемом для связи. Обычно считается от нескольких кГц до 300 ГГц. Радиочастотный спектр подразделяется на полосы с такими названиями, как HF, VHF и UHF.
Коэффициент стоячей волны (КСВ): Отношение напряжения с самой высокой амплитудой к напряжению с самой низкой амплитудой вдоль линии передачи. Он показывает, насколько хорошо импеданс нагрузки (например, антенны) согласуется с импедансом линии передачи (например, коаксиального кабеля). Соотношение 1:1 означает, что совпадение точное. Чем выше коэффициент, тем больше отражений и меньше сигнала на нагрузке.
Очень высокие частоты (ОВЧ): Полоса частот от 30 МГц до 300 МГц. Морские УКВ охватывают диапазон от 156 до 163 МГц.

Ресурсы

Коаксиальный кабель и разъемы можно заказать в RadioWorld в Торонто. Их посеребренный разъем PL-259, номер детали CON-100S, стоит 6 долларов. Переходник для RG-58 (также подходит для CA-195R), артикул CON-108, стоит 1 доллар. Отправляют быстро и за разумную плату.
CA-195R иногда труднее найти, чем RG-58. L-Com обычно имеет его в наличии (0,58 доллара США за фут) и отправляет на канадские адреса примерно за 17 долларов США. У них также есть хороший выбор разъемов.
В Интернете есть множество видео и статей по сборке коннекторов. Иногда вы найдете противоречивые советы — если сомневаетесь, проверьте, есть ли у производителя кабеля или разъема какие-либо конкретные инструкции. Amphenol (производитель соединителей) имеет этот четкий документ [PDF].
Еще один набор очень подробных инструкций для разъемов PL-259 можно найти здесь.

Я надеюсь, что эта статья была полезной и вдохновила вас на увлекательные эксперименты с антеннами. Если у вас есть какие-либо вопросы или комментарии, я буду рад услышать от вас!

Эта статья была предоставлена любезно предоставленной Круизной ассоциацией Bluewater.

Как пользоваться УКВ-радиостанцией

УКВ-радиостанция — это важнейшее оборудование для обеспечения безопасности, которое должно быть на борту каждой моторной лодки, и знание того, как ею пользоваться, может спасти жизнь вам и вашим пассажирам, поэтому прочтите руководство по эксплуатации, чтобы вашего радио, чтобы ознакомиться с его функциями. Та же морская УКВ-радиостанция может использоваться для связи с другими судами, с разводными мостами и шлюзами, а также с операторами пристани.

Основные шаги по использованию УКВ-радиостанции

Включите УКВ-устройство и отрегулируйте шумоподавитель, поворачивая ручку до тех пор, пока статические помехи не прекратятся.
Настройтесь на канал 16, канал, контролируемый Береговой охраной США.
Выполните проверку радио, чтобы убедиться, что ваше устройство работает правильно — не используйте для этого канал 16.
Использовать для проверки «открытый канал» (каналы 68, 69, 71, 72 и 78А).
Включите радиостанцию на мощность в один ватт и включите микрофон.
Вызовите «радиопроверку» три раза, а затем назовите свое судно и местонахождение.
Дождитесь ответа, подтверждающего, что кто-то услышал вашу передачу.
Для общей связи всегда используйте канал 16.

Фото береговой охраны, PA2 Brandyn Hill.

Начните с включения блока УКВ и регулировки шумоподавления. Поворачивайте ручку шумоподавления до тех пор, пока не услышите статические помехи, а затем поворачивайте ручку обратно до тех пор, пока статические помехи не прекратятся. Настройте радио на канал 16, канал, который постоянно контролирует Береговая охрана. Держите свое устройство на канале 16, чтобы вы могли слышать экстренные вызовы или передачи от береговой охраны.

Вы хотите убедиться, что ваше радио работает, выполнив проверку радио. Не используйте канал 16 для проверки радио. Вместо этого используйте один из «открытых каналов» (68, 69, 71, 72 и 78А), которые предназначены для разговора. Включите радиостанцию на мощность в один ватт, включите микрофон и трижды вызовите «радиопроверка», а затем название и местоположение вашей лодки; так, например, «проверить радиопроверить радиопроверить радиопроверить это Большой Папочка в порту Норт-Харбор». Затем дождитесь ответа, подтверждающего, что кто-то услышал вашу передачу. Sea Tow управляет сетью автоматических станций радиопроверки во многих частях страны в качестве государственной службы (уточните в Sea Tow, чтобы найти правильную частоту в вашем регионе).

Для общего общения начните с приветствия другой стороны на канале 16; например, чтобы связаться со своим приятелем в Some Fun, вы дважды называете название его лодки, затем название своей лодки и «над», так что это будет выглядеть так:

«Some Fun Some Fun. Большой папа. Над.»
Тогда Some Fun должен ответить: «Большой папа, это Some Fun. Над.»
Вы ответите открытым каналом для переключения, например «69». Затем обе стороны переключатся на канал 69 для обмена информацией.
После первой передачи на канале 16 подождите не менее двух минут, прежде чем снова окликнуть другого абонента. Если вы все еще не получили ответ, подождите 15 минут и повторите попытку. Смысл в том, чтобы не засорять 16-й канал ненужной передачей.
Если другой абонент находится рядом, переключите радио на 1 Вт (низкая мощность), чтобы ваша передача не уходила так далеко. Это позволяет дальним лодочникам также использовать канал.

Открытые УКВ-частоты предназначены для оперативного обмена сообщениями, поэтому можно делиться информацией о погоде, но не говорить о спорте. Заканчивайте каждую передачу словами «over», а когда вы закончите разговор, произнесите название своей лодки и произнесите «Big Daddy out», чтобы все знали, что вы закончили использовать этот канал.

Использование УКВ-радиостанции в чрезвычайных ситуациях

Настройте радиостанцию на 16-й канал и на полную мощность.
Если жизни угрожает опасность, передайте «Mayday Mayday Mayday» и название вашего судна.
Подождите, пока ответит береговая охрана, и будьте готовы сообщить свое местоположение, в идеале — широту и долготу по GPS.
Если ваша ситуация плохая, но не опасная для жизни, используйте призыв «пан-пан».

Типы морских УКВ-радиостанций

Морская УКВ-радиостанция может быть переносной или стационарной.

Стационарный блок VHF стационарно установлен на лодке и питается от электрической системы лодки.
Ручная версия является портативной и питается от батареи, поэтому она будет работать, даже если батарея лодки разрядится или электрическая система выйдет из строя, и может быть использована, если вы вынуждены покинуть судно.

Многие портативные устройства также водонепроницаемы и могут плавать. По этой причине портативное устройство является отличной альтернативой более мощному стационарному УКВ.

Цифровой избирательный вызов

Цифровой избирательный вызов (DSC) — это функция всех стационарных радиостанций, которая нажатием одной кнопки отправляет сигнал с указанием вашего местоположения береговой охране. Однако для работы DSC радио должно иметь собственный внутренний приемник GPS или быть подключенным к другому GPS на судне, например, к картплоттеру. Многие владельцы лодок не знают, что радио должно быть связано с GPS, поэтому убедитесь, что вы сразу же справитесь с этой задачей.
