Замыкание электропроводки: причины и варианты ремонта

Короткое замыкание в проводке

Повреждения электропроводки хоть и нечасты, но случаются, и найти причины и место повреждения должен уметь любой хозяин в своем доме или квартире. С целью помочь вам в этом несложном деле и написана эта статья.

В ней мы рассмотрим способы поиска неисправностей, наиболее вероятные повреждения и, конечно, способы их устранения.

Содержание

• Возможные причины повреждения электропроводки
• Поиск места повреждения проводки
  • Определение повреждения
  • Поиск места повреждения при обрыве
  • Поиск места повреждения при коротком замыкании
• Ремонт поврежденного участка
• Вывод

Возможные причины повреждения электропроводки

Причины короткого замыкания электропроводки достаточно разнообразны, но большинство из них связаны с ее неправильной эксплуатацией и несоблюдением норм во время монтажа.

Мы приведем только наиболее распространенные причины повреждения:

• Первым и наиболее распространенным является старение проводки. Как и все в нашем мире, провода не вечны. Они подвержены окислению, что изменяет их физико-химические свойства. При этом старению подвержен не только материал проводов, но и изоляция. Особенно ярко это выражается в алюминиевых проводах.
• Вторым, но не менее важным фактором является перегрузка проводов. Причиной этого может быть как неправильный выбор сечения электропроводки (см. Выполняем расчет сечения провода по мощности), так и подключение электрооборудования, для которого она не предназначена. Вследствие перегрузки провод перегревается, что разрушает его изоляцию и изменяет физико-химические свойства.

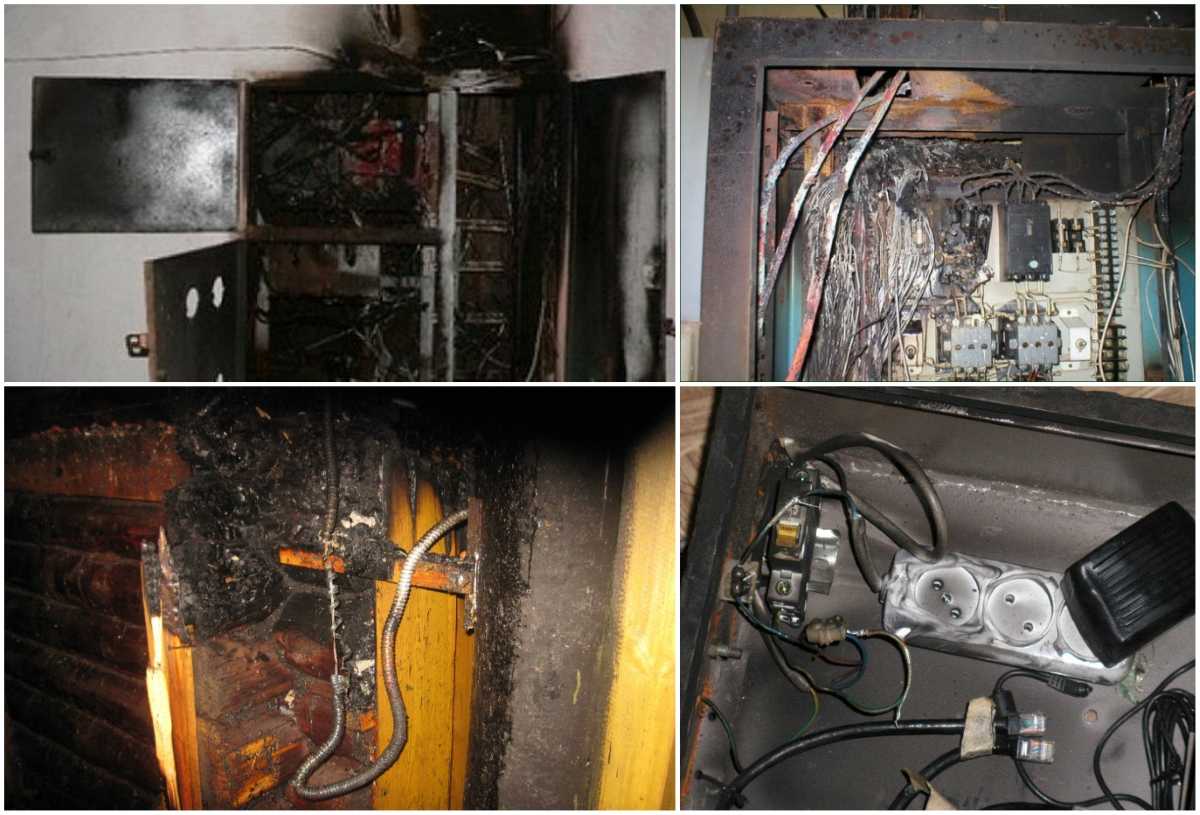

На фото представлены последствия короткого замыкания

• Также любая инструкция вам укажет, что не правильное соединение проводов ведет к их ускоренному старению. Ведь контактные соединения — это слабое место любой электропроводки, и они должны быть выполнены в соответствии c п.2.1.21 ПУЭ. Этот пункт разрешает применять для соединения проводов только методы сварки, пайки и винтовых или болтовых сжимов.
• Ну и на последнем месте у нас в статье стоит деятельность человека. Вследствие заливания, преднамеренного или случайного повреждения изоляции провода, механического воздействия происходит огромное количество повреждений.

Поиск места повреждения проводки

Поиск места повреждения существенно облегчит план электропроводки, если таковой у вас имеется. Это позволит не только существенно снизить зону поисков, но и исключит лишние действия в неповрежденном участке электросети. Но обычно такого плана нет и приходится осуществлять поиск в надежде на соблюдение общепринятых норм и правил.

Определение повреждения

Прежде, чем приступать к поиску места повреждения, нам следует определиться с характером повреждения. Мы будем рассматривать повреждение однофазной сети 220В, так как в большинстве домов и квартир используется именно она.

Для трехфазной цепи вариантов повреждения может быть значительно больше и только определение характера повреждения потребует значительно больших усилий.

Итак:

• Для определения характера повреждения рассмотрим два основных варианта. Это не работает розетка и не работает освещение. Для нормальной работы этих устройств необходимо, чтобы к ним был подключен фазный и нулевой провод. Если они не работают, то один из проводов не подходит и нам необходимо определить какой.

Двухполюсный индикатор напряжения

• Для дальнейшего определения места и характера повреждения нам потребуется двухполюсный индикатор напряжения. С его помощью проверяем наличие фазы в розетке. Если повреждение в сети освещения, то проверяем наличие фазы непосредственно на лампе или месте подключения плафона.

Обратите внимание! При проверке наличия фазы в месте подключения плафона или люстры выключатель сети освещения должен быть включен. Если фаза присутствует, то отключите выключатель и убедитесь, что она пропала. Если фаза все так же присутствует, то подключение вашей сети освещения не соответствует нормам ПУЭ.

Это значительно усложнит дальнейший поиск своими руками.

• Если фаза присутствует, то скорее всего у нас обрыв нулевого провода. Это значительно хуже, ведь определить его сложнее. Дабы точно убедиться в обрыве нулевого провода, можно использовать два варианта. Оба они могут применяться только с соблюдением мер предосторожности и только людьми, как минимум знающими основы электротехники. В противном случае лучше данную проверку не производить.

Итак:

• Вариант номер один. Находим нулевой контакт на ближайшей розетке. Подключаем к этому контакту провод достаточный длины. Проверяем наличие цепи между данным проводом и нулевым контактом не рабочей розетки или сети освещения.
• Вариант два. В распределительной коробке поврежденного участка после снятия напряжения отключаем фазный провод поврежденного участка. Его следует заизолировать. На его место подключаем нулевой провод поврежденного участка. Подаем напряжение и проверяем наличие фазы на контакте, который раньше был нулевым. Отсутствие фазы является верным свидетельством обрыва. Убедившись в этом, восстанавливаем прежнюю схему.

Поиск места повреждения при обрыве

Определив характер повреждения, можно приступать непосредственно к поиску его места. В более чем 50% случаев местом повреждения является одно из контактных соединений.

Ведь это самое слабое место. Поэтому поиск начинаем с осмотра контактных соединений розетки, выключателя или плафона.

Дальше постепенно перемещаемся в распределительную коробку и распределительный шкаф, пока не обнаружим пропавший ноль или фазу.

Прибор для поиска места прокладки проводки

• Используя этот метод, мы не только исключим одну из возможных причин, но и значительно сузим место поисков. Так проверив контактные соединения, вы можете точно сказать, на каком из участков теряется ноль или фаза.
• Теперь начинается самое интересное – точное определение места повреждения. Если у вас используется открытый метод прокладки провода, то простой визуальный осмотр провода на данном участке в 90% случаев выявит проблему. В противном случае можно заменить весь провод.
• Если же у вас скрытая проводка, то все немного сложнее. Для поиска вам потребуется план прокладки электропроводки, хотя бы примерный, и специальный прибор для поиска повреждений. Но стоимость такого прибора достаточно высока. Некоторые предлагают создать собственный прибор для поиска поврежденного элемента. Но лично я пользуюсь значительно более простым способом.
• Для этого потребуется бесконтактный указатель напряжения. Цена этого прибора не высока, да и вообще он значительно облегчает работу. Данный указатель работает от воздействия электромагнитного поля, которое есть вокруг любого провода под напряжением.
• Если провод проложен не под очень толстым слоем штукатурки, то обычно бесконтактного указателя вполне достаточно. При поднесении его к проводу, находящемуся под напряжением, он начинает светиться либо издавать звуки, либо и то и другое. Вы просто ведете указателем вдоль линии возможной прокладки провода пока не пропадет индикация.
• Если индикация пропала, то в данной точке проверяете, что просто не потеряли провод или что он не повернул. Если все верно, то эта точка и есть ваше место повреждения.

Обратите внимание! Дабы не совершить ошибку, проверьте, что в смежной комнате нет розетки или выключателя. Кроме того, прежде, чем приступать к устранению повреждения, проверьте все еще несколько раз.

Бесконтактный указатель напряжения

• Но, скажете вы, а как же быть с местом повреждения нулевого провода. Его то индикатор не определить. Да, не определит. Поэтому нулевой провод следует сделать фазным, как мы это делали при проверке целостности нулевого провода.

Поиск места повреждения при коротком замыкании

Отдельно рассмотрим вопрос, как найти место повреждения при коротком замыкании. Ведь при данном повреждении подать напряжение к поврежденному участку не представляется возможным.

При подаче напряжения отключается автомат или перегорают пробки:

• Дабы исключить короткое замыкание, нам следует от него избавиться. Коротким замыканием называют соединение не заизолированных фазного и нулевого проводов. Чтобы исключить это, следует отключить один из них.
• Для упрощения дальнейшего поиска обычно отключают нулевой провод. Его изолируют и отводят в сторону. Ведь при включении автомата, питающего поврежденный участок сети, он окажется под напряжением.

Обратите внимание! Во время выполнения этих операций от розеток или сети освещения данной группы не должно питаться никаких электроприборов. Все они должны быть изъяты из розеток, иначе это может привести к их повреждению.

• Теперь подаем напряжение на поврежденный участок цепи. Если нет других коротких замыканий, то автомат не должен отключиться. В противном случае необходимо искать касание провода заземленных частей либо короткое замыкание с нулевым проводом другой группы.
• Если же автомат не отключился, то выполняем дальнейший поиск, как и в варианте с обрывом фазного провода. Если произошло короткое замыкание с отгоранием проводов, идущих на розетку или выключатель, вы без труда выявите повреждение.
• Проверить отгорели провода или нет, вы можете, просто проверив наличие фазы в розетке или выключателе на поврежденном участке. Если фаза есть, то это свидетельствует, что, как минимум, один провод не отгорел.

Место обрыва проводки в стене

• В этом случае поиск места повреждения крайне усложняется и выполнить его в домашних условиях практически невозможно. Поэтому проще будет либо выцепить поврежденный участок, либо выполнить монтаж полностью новой проводки.

Ремонт поврежденного участка

Выполнить ремонт поврежденного участка достаточно просто (см. Диагностика и ремонт электропроводки своими руками). Хотя в идеале следует прокладывать новый провод, можно выполнить временный ремонт и данного участка. Для этого важно использовать провод с сечением не меньше имеющегося и из того же материала.

Итак:

• Прежде всего нам придется снять слой штукатурки, под которым скрывается проводка. Делать это следует осторожно, дабы еще больше не повредить ее.
• Убеждаемся, что мы правильно определили место повреждения по наличию обрыва или следов короткого замыкания.
• Разделываем поврежденный провод и подключаем к нему небольшую вставку из провода того же материала. Подключение лучше выполнять пайкой или прессовкой. Это значительно уменьшит глубину необходимой ниши для последующей штукатурки провода.

Ремонт поврежденных проводов

• В качестве изоляции лучше всего использовать термоусадку, которую будет значительно проще одеть и которая опять-таки сэкономит место.
• После ремонта выполните проверку работоспособности вашей сети путем подачи напряжения и включения нагрузки. При возможности дайте нагрузку побольше и проверьте, что в местах соединения нет повышенного нагрева. Если все нормально, можно заштукатурить нишу с проводом.
• Повторную подачу напряжения и ввод в работу лучше осуществлять уже после высыхания штукатурки.

Вывод

Как видите, поиск места повреждения проводки и устранение неисправностей — не такая уж и сложная задача. Главное, соблюдать меры безопасности и иметь минимальный набор знаний.

Ведь есть видео, которые являются лучшим примером того, что бывает с теми, кто, не разбираясь в электричестве, пробует его чинить.

Короткое замыкание электропроводки. Причины и места возникновения.

Бывала ли у Вас ситуация, когда Вам пришлось столкнуться с проблемой короткого замыкания в Вашем жилище? Что же оно за понятие такое—»короткое замыкание»? Под этой фразой дальше следует понимать как проблему, возникшую с Вашей электропроводкой. Итак, «короткое замыкание» это замыкание между собой одно, двух или более проводов находящихся под напряжением с разными потенциалами.

Привожу примеры: в случае с одним проводом это замыкание фазного провода (в цепях переменного тока) или же плюсового (в цепях постоянного тока) чаще всего на землю или же на корпус заземлённого устройства, состоящего из токопроводящего материала или имеющего оболочку из вышеуказанного материала. Допустим, несущий потенциал провод, который идёт в металлической трубе, связанную с «заземлением», и имеющий участок с повреждённой изоляцией, коснулся этой трубы. Такая ситуация мгновенно вызовет «короткое замыкание«. Такое же сравнение можно привести и с бытовыми приборами, имеющие «заземление». Как только фазный провод коснётся токопроводящего корпуса, тут же сразу должно сработать защитное отключение в щитке—выбьет либо пробка или же сработает автоматический выключатель. Но тут должно присутствовать ещё одно условие—розетки Вашего жилища должны иметь третий контакт, «заземляющий», который должен обязательно быть подключён к «земле» на Вашем щитке. Если же с современными электроприборами по поводу «заземляющего» контакта всё нормально, то с приборами советских времён, а также розеток об этом не скажешь—их там попросту нету, так как они не были чем то необходимым. Но ростом бытовых электроприборов иностранного производства, политика по поводу «заземляющего контакта» поменялась в странах бывшего союза. Он стал уже одной из основных частей розетки и вилки. Хотя он не несёт никакой нагрузки, но способен во время пробоя фазного провода на корпус, спасти нам жизнь. В таком случае получится то самое «короткое замыкание» на корпус.
«Короткое замыкание» очень опасно при неисправных средствах автоматической защиты. Если хозяин своего жилища пытается самостоятельно повысить пропускную токовую нагрузку через пробки методом добавления медных или же металлических проводочков (в народе их называют «жучками»), то он сильно рискует создать пожар в своём доме своими же собственными руками. К счастью уже применяются автоматические пробки (пробки-автомат типа ПАР-10, ПАР-16, ПАР-25), в которых при выбивании просто нажимают на кнопку и активируют работоспособность электричества. Они также имеют максимальную токовую нагрузку не более 25 Ампер, что максимально допустимо для квартирных электропроводок. А для старых квартир рекомендуется такая пробка на ток не более 16 Ампер. Но пробки не так надёжны, как автоматы.

«Короткое замыкание» в квартире или же доме может возникнуть в разных ситуациях. Рассмотрим следующие из них, которые наиболее часты и вероятны.

1. Вы сверлите стену, ли же забиваете гвоздь и попадаете в провод. Но тут возможно два варианта—либо Вы перебиваете один из проводов, и у Вас частично пропадает напряжение в каком-то месте. Либо Вы делаете «короткое замыкание» сверлом, и у Вас пропадает полностью свет во всей квартире. Но тут возможно опять два варианта. Вы меняете пробку на рабочую (или же включаете автомат) и у Вас появляется свет, правда не везде, ведь Вы же перебили провод. А может и не появиться вовсе, если основной провод перебит. Но может случиться так, что Вам так и не удастся включить автомат или пробку. Это может быть обусловлено тем, что во время попадания сверлом в провод, закоротились проводки в месте пробоя за стеной, и тогда уж точно не обойтись без раздалбывания и ликвидации последствий. В месте пробоя нужно сделать соединение, желательно через клеммник, а ещё лучше спаять паяльником, если провод медный. Такое соединение практически не повлияет негативно на дальнейшую работу Вашей электросети. Желательно, чтобы такую работу выполнял квалифицированный электрик. И помните, неисправность средств автоматической защиты и повышенная нагрузка на провод, наиболее часто приводит к пожару!

2. Ещё одна из причин, приводящую к «короткому замыканию«, является подплавление изоляции. Чаще всего такие места бывают в розетках, вилках или же в распределительных коробках (в местах, где есть соединения). Основная причина—плохой контакт в таких местах. Такой контакт начинает нагреваться при увеличении нагрузки, и на проводе начинает плавиться изоляция, оголяя токоведущие части проводника. Вы сами можете визуально определить хороший контакт или уже подгоревший. При последнем варианте изоляция имеет коричневато-чёрный цвет, а при включённой нагрузке ощущается неприятный горелый запах плавленной изоляции. Можно ещё попробовать пластмассовый корпус розетки или вилки рукой. Если на ощупь чувствуется ощутимое тепло, то это уже сигнал о нарушении контакта, и нужно принимать меры пока не поздно. Мой Вам совет, не оттягивайте такую ситуацию, и если уж сами не можете справиться—вызывайте электрика.

3. Третья причина довольно редка, но тем не менее кто-то уже попадал в такую ситуацию. Довольно не приятно, когда Вас затопили соседи. А ведь от этого страдает и электропроводка в первую очередь. Влага, попадая в распределительные и установительные коробки, разрушает изоляционный слой изоленты в первых, и приводит к замыканиям контактов в тех и других. Если короткого замыкания электропроводки не произошло, то не исключено что через некоторое время (в пределах месяца после затопления), в некоторых местах квартиры просто пропадёт свет или же окажутся нерабочими электрические розетки. Тогда уж без электрика точно не обойтись. И то, не всегда есть гарантия что неисправность будет найдена, так как за штукатуркой точного расположения короткого замыкания отыскать достаточно сложно без специальных приборов. Если степень неисправностей превышает 20%, и их нельзя устранить, то нужно принимать решение о замене электропроводки.

4. Четвёртая причина чаще встречается у обладателей старых частных домов—и причиной короткого замыкания могут стать грызуны. В местах им доступным они обгрызают изоляцию проводов, и это может привести также к короткому замыканию.

5. Пятая причина, это повышенная влажность или образовавшаяся сажа, при подгорании контактов или ранее короткого замыкания.

Вот пару ссылок на публикацию статей о коротком замыкании, авторы которых брали у меня интервью. Газета » Сегодня » и » Газета по-украински«.

Что вызывает короткое замыкание в бытовой электросети? | Электрик, Жилой, Коммерческий | Электропроводка, замыкания на землю, GFCI, AFCI, прерыватель цепи, автоматический выключатель, предохранители, электрическая панель, проверки, установка, ремонт

Короткое замыкание в электросети может быть не просто временным раздражением, оно может сигнализировать о серьезных проблемах с вашей домашней электросистемой. Узнайте, что вызывает короткие замыкания и замыкания на землю, а также способы их предотвращения с помощью приведенных ниже советов.

Что такое короткое замыкание?

Электрическое короткое замыкание происходит, когда «горячий» провод, по которому течет ток, соприкасается с нейтральным проводом, касаясь его напрямую или из-за дугового разряда, что позволяет току перейти с провода под напряжением на нейтраль.

В результате поток электрического тока обходит электрическую цепь и вместо этого выбирает кратчайший путь обратно к земле, независимо от того, что стоит на его пути. Короткое замыкание опасно! Это создает опасность, которая может нанести вред людям и имуществу из-за сильного удара током, возгорания электрическим током или небольших взрывов.

Что может вызвать короткое замыкание?

Короткое замыкание может быть вызвано несколькими возможными проблемами:

Неисправная изоляция провода

Обычно электрические провода изолированы непроводящим материалом, например, ПВХ или полиэтиленом. Если изоляция изнашивается, плавится или повреждается (часто из-за прокола гвоздем или винтом или изгрызания грызуном), проводка под напряжением может напрямую коснуться нейтральных проводов, что приведет к короткому замыканию.

Поврежденные соединения проводов

Поврежденные или ослабленные соединения проводов приведут к повышенному электрическому сопротивлению. Это, в свою очередь, приведет к повышению температуры проводки, что может привести к возгоранию или поражению электрическим током. Одна вещь, на которую следует обратить внимание, — это постоянно ли перегорают лампочки в вашем доме.

Неисправная проводка прибора

Иногда причиной короткого замыкания является прибор, а не электрическая проводка вашего дома. Проблема может заключаться в неисправной проводке внутри самого устройства, его шнуре питания или вилке. (Неисправные шнуры питания и вилки часто легко обнаружить, поскольку они могут выглядеть обожженными, расплавленными или изношенными.)

Короткое замыкание и замыкание на землю

Как мы уже упоминали, классическое короткое замыкание происходит, когда горячий провод соприкасается с нейтральным. Напротив, замыкание на землю относится к ситуации, когда горячая проводка касается заземленного компонента вашей электрической системы, например, заземленной части прибора, заземленной металлической настенной коробки или медного провода заземления. Наибольшую опасность при замыканиях на землю представляет не электрический пожар, а сильный удар или поражение электрическим током, особенно во влажных условиях.

Распространенными причинами замыкания на землю являются просачивание воды в электрическую коробку, ослабление или изнашивание горячих проводов, а также недостаточно изолированные электроприборы или электроинструменты.

Как предотвратить электрические короткие замыкания

Существует три основных типа защиты от коротких замыканий:

Прерыватели цепи замыкания на землю (GFCI)

Розетки или цепи GFCI обнаруживают незначительные изменения в уровне электрического тока и немедленно отключаются. поток. Впервые введено в действие Канадским электрическим кодексом в 19 г. 71, защита от замыкания на землю теперь требуется в пределах 1,5 метров от раковины, ванны или душа (в ванных комнатах, кухнях, прачечных, барах и т. д.) или в пределах 2,5 метров от готового грунта на открытом воздухе.

GFCI должен быть установлен лицензированным электриком (попытка установки своими руками может быть потенциально опасной ошибкой при выполнении домашних электрических работ). После этого проверяйте их ежемесячно, чтобы обеспечить постоянную защиту.

Прерыватели цепи дугового замыкания (AFCI)

AFCI защищают ваш дом от возгораний, связанных с электричеством, отключая подачу тока сразу после обнаружения ненормальности в его протекании. Доступные либо в виде розеток AFCI, либо в виде автоматических выключателей, они требуются по коду в спальнях, гостиных, холлах, столовых, недостроенных подвалах и пристроенных гаражах, а также для многих проводных приборов.

Автоматические выключатели/предохранители

Сегодня в большинстве домов есть электрощит, оснащенный автоматическими выключателями, каждый из которых управляет определенной цепью в вашем доме. Системы автоматических выключателей заменили предохранители в домах, построенных или реконструированных после 1960-х годов (хотя иногда вы все еще можете слышать, как сервисную панель называют «блоком предохранителей»). Автоматические выключатели защищают ваш дом, обнаруживая изменения в потоке тока, которые вызывают их отключение.

Организовывайте профессиональное техническое обслуживание системы автоматических выключателей не реже одного раза в год (чаще, если выключатель продолжает срабатывать) и заменяйте старые розетки, которым более 15 лет.

Sun Electrical обеспечит безопасность вашего дома

Обеспечьте безопасность вашего дома, предотвратив короткое замыкание. Позвоните нам, чтобы получить квалифицированную электротехническую экспертизу. Мы проверим и устраним такие опасности, как короткое замыкание, опасные электрические панели или устаревшую проводку.

ХОЧУ ПОВЫСИТЬ ЭЛЕКТРОБЕЗОПАСНОСТЬ В ДОМЕ

Короткое замыкание: виды, причины и меры профилактики

🕑 Время считывания: 1 минута

Короткое замыкание возникает при наличии низкоомного соединения между двумя питающими проводами электричество в цепь. В результате источник питания будет испытывать чрезмерный ток и избыточное напряжение. Электричество будет течь по «короткому» пути, что вызовет короткое замыкание.

Электричество предпочитает идти по пути наименьшего сопротивления. Медь используется для электрических кабелей, потому что она эффективно передает электричество, тогда как такие материалы, как дерево или волокно, неэффективны для проводки, поскольку они сопротивляются электричеству. Сталь и железо также являются плохими материалами для электропроводки; однако они лучше, чем дерево или волокно.

Рис. 1: Короткое замыкание

Электрический ток может просочиться внутрь проводки в определенных ситуациях, например, при обрыве или ослаблении электропроводки. Когда это происходит, электрические токи пытаются вернуться в землю по более короткому пути.

Однако маршрут связан с определенными рисками, включая возможность поражения электрическим током, который в некоторых случаях может привести к летальному исходу из-за прохождения тока через легковоспламеняющийся материал.

При работе с ослабленной проводкой, поврежденным проводом или неисправной проводкой ток всегда будет идти по пути с наименьшим сопротивлением, включая тела тех, кто касается выключателя.

Состав:

• Причины короткого замыкания
• Типы коротких замыканий
  • 1. Обычное короткое замыкание
  • 2. Замыкание на землю Короткое замыкание
• Признаки электрического короткого замыкания
  • Запах гари из розеток или следы гари
  • Жужжание и хлопки из розетки 9006
  • Искры, испускаемые цепью
• Меры по предотвращению короткого замыкания
• Часто задаваемые вопросы

Причины короткого замыкания

К основным причинам короткого замыкания относятся следующие:

1. Перегрызание проводов насекомыми или вредителями
2. Если электрический провод соприкасается с водой или другими жидкостями
3. Неисправное соединение в электропроводке приборов
4. Старые или поврежденные розетки, выключатели, светильники, приборы или другие электрические устройства
5. Аномальное нарастание электрических токов
6. Стены, пробитые гвоздями или шурупами, соприкасаются с линиями электропередач под напряжением.

Типы коротких замыканий

Существует два типа электрических коротких замыканий:

1. Обычное короткое замыкание

Обычное короткое замыкание происходит, когда горячий провод, по которому течет ток, касается нейтрального провода. В результате сопротивление сразу уменьшится, и значительная часть тока потечет в другом направлении.

2. Короткое замыкание при замыкании на землю

Короткое замыкание при замыкании на землю происходит, когда провод под напряжением, по которому течет ток, входит в контакт с заземленной частью системы. Заземленная металлическая настенная коробка, оголенный заземляющий провод или заземленная область прибора — все это примеры этого.

Рис. 2: Короткое замыкание в сравнении с цепью заземления

Запах гари, исходящий из розеток, или следы пригорания

Если на розетке есть следы гари или запах гари, это может быть признаком короткого замыкания. Это часто вызвано перегрузкой цепи и может представлять опасность возгорания.

Жужжание и хлопки из розетки

Еще один признак, на который следует обратить внимание, — жужжание или хлопки из розетки. Это также может быть вызвано перегрузкой цепи, что вызывает беспокойство.

Искры, испускаемые цепью

Другим признаком электрического короткого замыкания являются искры, исходящие из розетки. Искры указывают на слишком высокий ток, протекающий по цепи, что может быть опасным.

Меры по предотвращению короткого замыкания

1. Следите за любыми признаками неисправности розеток. Короткое замыкание может произойти, если есть поврежденные провода, ослабленные соединения коробки или если розетка старше 15-25 лет.
2. Короткое замыкание также может быть вызвано неисправной проводкой прибора или трещинами. Необходимо немедленно принять необходимые меры для ремонта или замены неисправного оборудования.
3. Не используйте одновременно несколько розеток и не перегружайте любую вилку, так как это может привести к пожару или короткому замыканию.
4. Удары молнии могут вызвать опасные короткие замыкания из-за количества электричества, которое они несут. Следует избегать использования электричества во время грозы, чтобы предотвратить короткие замыкания и избежать скачков напряжения.
5. Короткого замыкания также можно избежать, установив несколько устройств, а именно:

• Плавкие предохранители : Плавкие предохранители используются для предотвращения повреждений от чрезмерного тока. Он состоит из полоски или проволоки из металла, которая плавится при прохождении через нее сильного тока и разрывает цепь.

Рис. 3: Предохранитель

• Автоматический выключатель: Автоматический выключатель — это коммутационное оборудование, которое останавливает ненормальный ток в цепи. Он улавливает любые изменения в потоке тока с помощью внутренней системы пружин или сжатого воздуха. Это «сломит» цепь и остановит ток.

Рис. 4: Автоматический выключатель

• Полимерный переключатель или самовосстанавливающийся предохранитель: Самовосстанавливающиеся предохранители, также известные как полимерные предохранители, мультипредохранители и полимерные переключатели, представляют собой пассивные электрические компоненты, предназначенные для защиты электронных цепей от перегрузок по току.

Рис. 5. Полимерный выключатель или самовосстанавливающийся предохранитель. поражение электрическим током. Рис. 6: ВДТ или УЗО

• Ограничитель пускового тока: Ограничитель пускового тока — это электрический компонент, предназначенный для предотвращения серьезного повреждения оборудования и срабатывания предохранителя.

Рис. 7: Ограничитель пускового тока

• Молниезащита: Эта молниезащита состоит из металлооксидного варистора (MOV), который работает как разрядная трубка.

Рис. 8: Молниезащита

• Прерыватели цепи замыкания на землю (GFCI): Количество электричества, поступающего в цепь и выходящего из нее, сравнивается с использованием технологии GFCI. GFCI отключит электричество в случае замыкания на землю или дисбаланса входных и выходных токов.

Рис. 9: Прерыватели цепи замыкания на землю (GFCI)

• Дуговые прерыватели цепи (AFCI): При обнаружении дуги AFCI немедленно отключает питание цепи. Таким образом, электрические возгорания уменьшаются.

Рис. 10: Дуговые прерыватели цепи (AFCI)

Часто задаваемые вопросы

Что такое короткое замыкание?

Короткое замыкание возникает при наличии соединения с низким сопротивлением между двумя проводниками, подающими электричество в цепь. В результате источник питания будет испытывать чрезмерный ток и избыточное напряжение. Электричество будет течь по «короткому» пути, что вызовет короткое замыкание.

Что вызывает короткое замыкание?

К основным причинам короткого замыкания в электросети относятся следующие:
1. Перегрызание проводов насекомыми или паразитами
2. При контакте электрического провода с водой или другими жидкостями
3. Неисправное соединение в электропроводке приборов
4. Старые или поврежденные розетки, выключатели, светильники, приборы , или другие электрические устройства
5.
