Параллельное соединение сопротивлений | Электрикам
Параллельным соединением резисторов (или приемников энергии, ветвей,сопротивлений) называется такое, при котором к одним и тем же двум узлам электрической цепи (рисунок 1) присоединены несколько резисторов (ветвей).
Рис. 1 Изображение параллельного соединения трех резисторов
Проводимость при параллельном соединении
Сопротивление при параллельном соединении:
Для трёх параллельно соединенных сопротивлений
Для двух параллельно соединенных сопротивлений
Для ветвей с одинаковым сопротивлением где n количество ветвей
.Ток при параллельном соединении
Мощность при параллельном соединении
Доказательство
Так как резисторы присоединены к одним и тем же узлам, то каждый из них находится под одинаковым напряжением U. Согласно закону Ома токи в сопртивлениях определяются по формулам
Из этих формул следует, что токи в параллельных ветвях с сопротивлениями распределяются прямо пропорционально проводимостям ветвей или обратно пропорционально их сопротивлениям. Ряд параллельно соединенных резисторов можно заменить эквивалентным с сопротивлением R, значение которого должно быть таким, чтобы при том же напряжении на выводах ток в эквивалентном резисторе был равен сумме токов в отдельных ветвях:
![clip_image002[22]](/800/600/https/electrikam.com/wp-content/uploads/2015/07/clip_image00222_thumb.png "clip_image002[22]")
Эквивалентная проводимость
(1)
т. е. эквивалентная проводимость параллельного соединения резисторов равна сумме проводимостей всех параллельных ветвей. Следовательно, эквивалентное сопротивление будет меньше самого малого из параллельно соединенных резисторов.
Формула (1) дает возможность определить и эквивалентное сопротивление параллельного соединения резисторов. Например, при трех ветвях эквивалентная проводимость
и эквивалентное сопротивление
.
Для двух резисторов
Если сопротивление ветвей одинаково R1 = R2 = R3, то можно воспользоваться формулой
в общем случае при соединении n резисторов с одинаковым сопротивлением R1 эквивалентное сопротивление равно
Мощности параллельно соединенных резисторов равна сумме мощностей всех резисторов
Параллельное соединение элементов — Студопедия
Параллельное соединение элементов — это совокупность элементов электрической цепи, объединенных двумя узлами и не имеющих связей с другими узлами.
В параллельное соединение элементов в общем случае могут входить резисторы и
источники тока (рис. 2), но не может входить более одного источника ЭДС, т.к. это
противоречило бы их свойству создавать на выходе разность потенциалов не зависящую от внешней цепи.
Все элементы в параллельном соединении подключены к двум узлам и падение напряжения между этими узлами одинаково для всех элементов.
Общий ток, протекающий через параллельное соединение I можно представить суммой токов в отдельных элементах в виде I = I1+I2+…+In —J1+J2+…+Jm. Отсюда, раскрывая токи через сопротивления через напряжение между узлами U, получим
| I = Ug1+Ug | (2) |
Таким образом, параллельное соединение любого количества элементов можно преобразовать к параллельному соединению одного эквивалентного резистора и одного источника тока. Причем, сопротивление эквивалентного резистора равно величине обратной сумме всех проводимостей резисторов входящих в соединение, а ток эквивалентного источника равен алгебраической сумме токов источников входящих в соединение.
Аналогично последовательному соединению, параллельное обладает свойством коммутативности, вытекающим из свойства коммутативности сумм выражений (2).
При параллельном соединении для эквивалентной проводимости G, являющейся суммой проводимостей отдельных элементов, справедливо отношение G > gmax, где gmax — наибольшая из проводимостей элементов, образующих соединение. Отсюда G=1/R > gmax=1/rmin R < rmin, т.е. эквивалентное сопротивление резисторов, входящих в параллельное соединение меньше наименьшего из них rmin.
Таблица 1.
| r1 ; r2 | r1 ; r2 ; r3 | r1 ; r2 ; r3 ; r4 | |
| R= |
|
|
|
В параллельное соединение могут входить не только элементы, но и ветви, каждая из которых может быть последовательным соединением элементов (рис. 3 а)). В этом случае используется понятие параллельного соединения ветвей
На рис. 3 а) ветви R1R2 и R3 соединены параллельно, но элементы R1R3 и R2R3 параллельного соединения не образуют, т.к. эти пары элементов не объединены двумя узлами. Очевидно, что для них не выполняется и условие равенства падений напряжения.
Схемы цепей рис. 3 относят обычно к смешанному соединению, понимая под ним совокупность последовательного и параллельного соединений элементов и ветвей цепи.
Можно показать, что любую электрическую цепь путем поэтапных преобразований соединений элементов можно привести к последовательному соединению R-E или эквивалентному параллельному соединению G—J . Этот метод позволяет решать довольно сложные задачи и особенно эффективен, если требуется определить режим в какой-либо отдельной ветви цепи. Пример таких преобразований приведен на рис. 4.
Здесь на отдельных этапах преобразования параметры элементов определяются из выражений: R34=R3+R4 ; J2=E2/R2 ; R234=(R2R34)/(R2+R34) ; J‘ =J+J2 ; E‘ = J‘R234 ; R = R1+R234 ; E = E‘ — E1 ; J=E/R.
Особая задача, связанная с преобразованием цепей, состоит в определении сопротивления (входного сопротивления) цепи относительно точек разрыва. Она возникает, в частности, при использовании метода эквивалентного генератора для анализа электрических цепей в статических режимах, а также при составлении характеристического уравнения для анализа переходных процессов. Можно показать, что эквивалентное сопротивление R на рис. 4, является входным сопротивлением этой цепи и может быть определено по описанной ниже методике.
Собственно, методика заключается в том, что до начала эквивалентных преобразований в цепи нужно заменить все источники ЭДС и тока их эквивалентными сопротивлениями, а затем определить эквивалентное сопротивление. Как известно, сопротивление источника ЭДС равно нулю, а сопротивление источника тока — бесконечности. Поэтому на электрической схеме источники ЭДС нужно заменить связью, а источники тока — разрывом цепи. Рассмотрим этот процесс на примере рис. 5, где точка разрыва цепи, относительно которой нужно определить входное сопротивление, помечена крестиком.
Вначале заменим источники их эквивалентными сопротивлениями и изобразим разрыв в явном виде точками a и b (рис. 5 б)). Теперь задача становится очевидной, т.к. цепь от точки a к точке b представляет собой последовательное соединение R1 и R3 .
Вопросы:
- Основные схемы замещения параллельного и последовательного соединений.
- Смешанные соединения. Что к ним относят?
Формулы параллельного, последовательного и смешанного соединения резисторов
Автор Aluarius На чтение 7 мин. Просмотров 558 Опубликовано
Ни одна электрическая схема не обходится без резисторов. Что это такое, для чего он нужен и какими способами их подключают в электрическую цепь рассмотрим подробно.
Что такое резистор и для чего он нужен
Резистор – пассивный элемент электрической цепи, который поглощает энергию тока и преобразовывает её в тепло за счет сопротивления потоку электронов в цепи.
Зависимость тока от сопротивления описывается законом Ома и рассчитывается по формуле I = U/R.
Свойство резисторов ограничивать ток и снижать напряжение используется во многих электронных устройствах и бытовых приборах.
Справка: Резисторы бывают двух видов – постоянные и переменные, во втором случае сопротивление проводника изменяется механическим путем (вручную).
Последовательное и параллельное соединение резисторов – основные способы соединения резистивных элементов.
Внимание! Резистор не имеет полярности, длина выводов с обоих концов одинакова, поэтому для лучшего понимания сути соединения предлагается называть выводы:
- С правого края – правый.
- С левого края – левый.
Понятие параллельного подключения резисторов
При параллельном подключении правые выводы всех резисторов соединяются в один узел, левые – во второй узел.
При параллельном включении резисторов ток в цепь разветвляется по отдельным ветвям, протекая через каждый элемент – по закону Ома величина тока обратно пропорциональна сопротивлению, напряжение на всех элементах одинаковое.
Справка: Ветвь – фрагмент электрической цепи, содержащий один или несколько последовательно соединенных компонентов от узла до узла.
Последовательное подключение
При последовательном соединении резисторы нужно подключить в цепь друг за другом – правый вывод одного резистора к левому второго, правый второго – к левому третьего и так далее в зависимости от количества соединяемых элементов.
При последовательном соединении ток, не изменяя своей величины, течет через все резистивные элементы.
Смешанное подключение
При смешанном подключении в одной схеме сочетаются несколько видов соединений – последовательное, параллельное соединение резисторов и их комбинации. Самую сложную электрическую схему, состоящую из источников питания, диодов, транзисторов, конденсаторов и других радиоэлектронных элементов можно заменить резисторами и источниками напряжения, параметры которых изменяются в каждый момент времени. О параллельном соединении резистора и конденсатора читайте тут.
Смешанная схема делится на фрагменты, ток и напряжение рассчитывается для каждого отдельно в зависимости от того, как они соединены на выбранном сегменте электрической схемы.
Важно! Для расчета сопротивления резистора в схеме применяют отдельные формулы для каждого конкретного элемента в зависимости от вида соединения.
Что ещё нужно учитывать при подключении резисторов
Важный показатель в работе резистивного элемента мощность рассеивания – переход электрической энергии в тепловую, вызывающую нагрев элемента.
При превышении допустимой мощности рассеивания резисторы будут сильно греться и могут сгореть, поэтому при расчете схем соединения надо учитывать этот параметр – важно знать насколько изменится мощность резистивных элементов при включении в электрическую цепь.
Какая мощность тока при последовательном и параллельном соединении
Определение мощности отдельного резистивного элемента производится по формуле
P = U²/R или P = I²R , которую можно вывести из формулы расчета мощности электрической цепи P = UI по закону Ома.
Мощность при параллельном соединении
Рассчитав сопротивление каждого элемента в отдельности, считаем мощность каждого по формуле P = I²R, где
- R – не номинальное сопротивление резистивного элемента, а рассчитанное для данной цепи;
- I – сила тока в цепи.
При параллельном соединении через меньший резистор протекает больший ток – мощность рассеивания на этом резистивном элементе будет больше, чем на остальных.
Важно! При расчете параллельной цепи следует учитывать мощность сопротивления с самым маленьким номиналом.
Мощность при последовательном соединении
Вычислив сопротивление каждого резистивного элемента по отдельности, рассчитываем мощность каждого по формуле P = U²/R, где
- R – рассчитанное нами сопротивление для определенной схемы;
- U – падение напряжения на данном резистивном элементе.
Справка: Полную мощность цепи при последовательном и параллельном соединении можно найти, сложив вычисленные мощности отдельных элементов, входящих в цепь Pобщ = P1+P2+P3+…+Pn.
Как правильно рассчитать сопротивление
Применяется закон Ома для участка цепи – расчет сопротивления делается по формуле R = U/I, где
- U – падение напряжение на конкретном резистивном элементе;
- I – ток, протекающий через него.
При последовательном соединении
Для двух элементов считаем Rобщ = R1+R2.
Для нескольких сопротивлений разного номинала Rобщ = R1+R2+R3+…+Rn.
При параллельном соединении
Расчет для двух резисторов делаем по формуле Rобщ = (R1×R2)/(R1+R2).
Сопротивление параллельных резисторов с разным номиналом рассчитываем по формуле
Rобщ = 1/(1/R1+1/R2+1/R3+…+1/Rn).
Для элементов, соединенных в параллель, суммарное сопротивление всегда ниже наименьшего номинального.
Как рассчитать сложные схемы соединения резисторов
Сложные схемы рассчитываются путем группировки по параллельному и последовательному способу соединения.
Перед нами сложная схема – задача рассчитать общее сопротивление:
- R2, R3, R4 объединим в последовательную группу – применим формулу R2,3,4 = R2+R3+R4.
- R5 и R2,3,4 – параллельно соединенные резисторы, рассчитаем R5,2,3,4 = 1/ (1/R5+1/R2,3,4).
- R5,2,3,4, R1, R6 опять объединяем в последовательную группу – суммируя величины, получаем Rобщ = R5,2,3,4+R1+R6.
Для больших схем существуют специальные методы, облегчающие расчет. Один из таких методов – эквивалентное преобразование «треугольника» в «звезду». Такая система расчета применяется в том случае, когда невозможно по схеме определить последовательное или параллельное подключение резисторов.
Преобразование «звезда-треугольник»
Для соединения резистивных элементов, кроме вышеописанных способов, существует несколько других видов соединения:
- «звезда» – соединение трех ветвей с одним общим узлом;
- «треугольник» – соединение ветвей схемы в виде треугольника, сторонами которого служат ветви, вершины представляют узлы.
Справка: Узел – точка, в которой соединяются три и более проводника электрической цепи.
Эквивалентность замены предполагает стабильность токов, входящих в каждый узел, при одинаковых напряжения между одноименными узлами «треугольника» и «звезды».
Сопротивление резистора луча «звезды» равно произведению сопротивлений резисторов прилегающих сторон «треугольника», деленному на сумму сопротивлений резисторов трех сторон «треугольника».
RA = RAB RAC/(RAB+RAC+RDC).
Сопротивление резисторов сторон «треугольника» равно сумме произведения сопротивлений резисторов двух прилегающих лучей «звезды», деленного на сопротивление третьего луча.
RAB=(RARB+RARC+RBRС)/RC
О разнице подключения звезда и треугольник читайте здесь.
Чему равна сила тока в цепи при параллельном соединении резисторов
Согласно правилу Кирхгофа ток, поступающий в узел, равен току, выходящему из узла, – величина тока до группы параллельных резисторов и после нее должна быть неизменной.
Ток в группе параллельных резисторов распределяется по цепи в зависимости от их номинала, после прохождения через сопротивления суммируется в узле и выходит из него неизменным I = I1+I2+I3+…+In.
Как определить величину эквивалентного сопротивления при последовательном соединении резисторов
Справка: Эквивалентом сопротивления называется замена части схемы, состоящей из нескольких резистивных элементов, одним элементом.
Для последовательного соединения эквивалентное сопротивление равно сумме сопротивлений резисторов, включенных в группу, для расчета применяется формула Rэкв = R1+R2+…+Rn.
Например: Нужно посчитать эквивалентное сопротивление данной схемы.
Решение задачи производится путем разделения резистивных элементов на системные группы.
Выделяем первую группу из последовательно соединенных элементов – R2, R3, R4.
Считаем сопротивление Rобщ1 = R2+R3+R4.
Выделяем вторую группу из последовательных элементов R1, R5, R6.
Считаем сопротивление Rобщ2 = R1+R5+R6.
Получаем величину двух эквивалентных сопротивлений Rобщ1 и Rобщ2, соединенных параллельно.
Делаем расчет всей схемы Rэкв= Rобщ1× Rобш2/ (Rобщ1+ Rобщ2).
Зная способы соединения и формулы расчета можно рассчитать любую сложную схему соединения резистивных элементов, однако существует множество онлайн калькуляторов, которые сделают это быстрей человека, достаточно только ввести нужные параметры компонентов схемы.
Последовательное и параллельное соединение проводников
Последовательное соединение проводников.
Параллельное соединение проводников.Последовательное и параллельное соединения в электротехнике — два основных способа соединения элементов электрической цепи. При последовательном соединении все элементы связаны друг с другом так, что включающий их участок цепи не имеет ни одного узла. При параллельном соединении все входящие в цепь элементы объединены двумя узлами и не имеют связей с другими узлами, если это не противоречит условию.
При последовательном соединении проводников сила тока во всех проводниках одинакова.
При параллельном соединении падение напряжения между двумя узлами, объединяющими элементы цепи, одинаково для всех элементов. При этом величина, обратная общему сопротивлению цепи, равна сумме величин, обратных сопротивлениям параллельно включенных проводников.
Последовательное соединение
При последовательном соединении проводников сила тока в любых частях цепи одна и та же:
Полное напряжение в цепи при последовательном соединении, или напряжение на полюсах источника тока, равно сумме напряжений на отдельных участках цепи:
Резисторы
Катушка индуктивности
Электрический конденсатор
- .
Мемристоры
Параллельное соединение
Сила тока в неразветвленной части цепи равна сумме сил токов в отдельных параллельно соединённых проводниках:
Напряжение на участках цепи АВ и на концах всех параллельно соединённых проводников одно и то же:
Резистор
При параллельном соединении резисторов складываются величины, обратно пропорциональные сопротивлению (то есть общая проводимость складывается из проводимостей каждого резистора )
Если цепь можно разбить на вложенные подблоки, последовательно или параллельно включённые между собой, то сначала считают сопротивление каждого подблока, потом заменяют каждый подблок его эквивалентным сопротивлением, таким образом находится общее(искомое) сопротивление.
Доказательство
Для двух параллельно соединённых резисторов их общее сопротивление равно: .
Если , то общее сопротивление равно:
При параллельном соединении резисторов их общее сопротивление будет меньше наименьшего из сопротивлений.
Катушка индуктивности
Электрический конденсатор
- .
Мемристоры
См. также
Ссылки
 | В этой статье не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена. Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники. Эта отметка установлена 14 мая 2011. |
Введение в последовательные, параллельные и последовательно-параллельные соединения
Параллельные и последовательно-параллельные схемы серии , их сравнение и применения

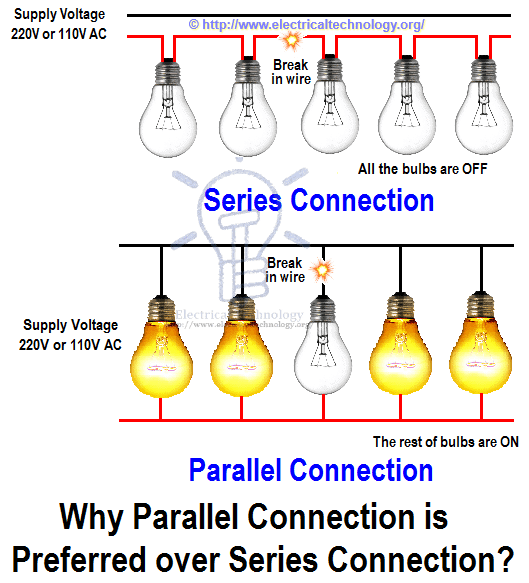

Почему параллельное соединение предпочтительнее последовательного?
Использование, применение и важность последовательного и параллельного соединения сегодня невозможно переоценить. Применение последовательного и параллельного подключения цепей можно увидеть в наших домах, школьных залах и в наших уличных фонарях.Одним нажатием кнопки включаются все качели в наших гостиных. некоторые говорят, что у бобов в их домах должны быть разные переключатели.
Что ж, это не волшебство, когда одним переключателем управляет более трех электрических качелей или нагрузок. Нагрузка — это что угодно, то есть это могут быть приборы, электрические качели или даже потолочные вентиляторы, которые потребляют электроэнергию при подключении к источнику питания. Электрические бобы, телевизоры, холодильники и т. Д. Можно назвать грузом.Бобы преобразуют электрическую энергию в световую и тепловую форму энергии. Вентиляторы преобразуют электрическую энергию в механическую.
Тип подключения к нашим потолочным вентиляторам и электробобам определит, будет ли у них общий выключатель или нет. Последовательное соединение цепи дает нам возможность подключить более двух нагрузок к общему выключателю. Уличные фонари — очень хороший тому пример. Параллельное соединение цепи позволяет нам подключать нагрузки к их индивидуальному переключателю.Подходит как последовательное, так и параллельное соединение, но одно предпочтительнее другого по той или иной причине. Прежде чем мы поговорим о том, почему параллельное соединение предпочтительнее последовательного, давайте вспомним, какие последовательные и параллельные соединения являются первыми.
Последовательная цепь
Последовательная цепь — это цепь, в которой резисторы или нагрузки подключены встык, так что в цепи будет только один путь, по которому протекает электрический ток.Таким образом, когда несколько резисторов соединены последовательно, эффективное сопротивление (полное сопротивление в цепи) получается путем алгебраического сложения отдельных сопротивлений. То есть, если у нас есть резисторы с сопротивлением R1, R2, R3… Rn , соединенные последовательно , то;
R eff = R T = R 1 + R 2 + R 3 +… R n .
При последовательном соединении один и тот же ток течет по всем ветвям схемы, но разное напряжение на нем, что заставляет резисторы иметь разное напряжение на них.На каждом резисторе или нагрузке будет падение напряжения. Приложенное напряжение равно сумме падений напряжения на различных частях цепи. Падение напряжения пропорционально тому, что ток сопротивления одинаков во всей цепи. Когда нагрузки подключаются последовательно, они обычно имеют общий выключатель. Такой вид подключения используется в школьных залах, уличных фонарях.
Как подключить фары последовательно?Использование и применение последовательного соединения
Некоторые люди подключают сигнальные огни в своих домах последовательно, в результате чего у них будет общий выключатель.Проблема с этим типом подключения заключается в том, что при возникновении проблемы с нагрузкой другая подключенная система выйдет из строя. Это тип подключения по схеме «все или ничего». Пока нагрузка не получит энергию до того, как она передаст ее другой, и одна из них не выйдет из строя, будет отключение электроэнергии.
Последовательные соединения схем распространены и широко используются в электрическом оборудовании. Нити трубки в небольших радиоприемниках обычно идут последовательно. Устройства управления током всегда подключаются последовательно с устройством, которое они защищают.Предохранители соединены последовательно с устройством, которое они защищают. Автоматическое отопительное оборудование имеет термостат, электромагнитные катушки и предохранительные выключатели, соединенные последовательно с источником напряжения и т. Д.
Недостатки последовательной цепи
- Разрыв В проводе отказ или удаление любой отдельной лампы приведет к разрыву цепи и остановке работы всех остальных, поскольку в цепи протекает только один единственный путь тока.
- Если добавить в цепь последовательного освещения больше ламп, их яркость уменьшится.потому что напряжение распределяется по последовательной цепи. Если мы добавим больше нагрузок в последовательной цепи, падение напряжения возрастет, что не является хорошим признаком для защиты электроприборов. Серия
- Проводка представляет собой проводку типа «ВСЕ или НЕТ», что означает, что все устройства будут работать одновременно или все они отключатся, если произойдет сбой в любом из подключенных устройств в последовательной цепи.
- Высокое напряжение питания необходимо, если нам нужно добавить дополнительную нагрузку (лампочки, электрические обогреватели, кондиционер и т. Д.) В последовательную цепь.Например, если пять ламп 220 В должны быть подключены последовательно, то напряжение питания должно быть: 5 x 220 В = 1,1 кВ.
- Общее сопротивление последовательной цепи увеличивается (а ток уменьшается), когда в цепь добавляется дополнительная нагрузка.
- В соответствии с будущими потребностями, в текущую последовательную цепь следует добавлять только те электроприборы, если они имеют тот же номинальный ток, что и ток в каждой точке последовательной цепи. Однако мы знаем, что электрические приборы и устройства i.е. электрические лампочки, вентилятор, обогреватель, кондиционер и т. д. имеют разный номинальный ток, поэтому их нельзя подключать последовательно для бесперебойной и эффективной работы.
Светильники, подключенные в серии
Преимущества последовательного подключения
- Для последовательной проводки требуется меньший размер проводного кабеля.
- Мы используем для защиты цепи для последовательного подключения предохранителей и автоматических выключателей с другими приборами.
- Последовательная цепь не может легко получить накладные расходы из-за высокого сопротивления при добавлении дополнительной нагрузки в цепь.
- Срок службы батареи в последовательной цепи больше, чем в параллельной.
- Это наиболее простой способ подключения электропроводки, который позволяет легко обнаружить и устранить неисправность по сравнению с параллельным или последовательно-параллельным подключением.
Параллельная цепь
Резисторы, нагрузки считаются подключенными параллельно, когда конец каждого из резисторов или нагрузок имеет общую точку или соединение, а другие концы также подключены к общей точке или переходу.Такие схемы известны как параллельные схемы.
Лампочки, подключенные параллельноВ отличие от последовательного подключения, при нахождении общего (эффективного) сопротивления в параллельной цепи берется величина, обратная отдельному сопротивлению. Таким образом, когда несколько сопротивлений подключены параллельно, величина, обратная величине эффективного сопротивления, определяется арифметической или алгебраической суммой обратной величины отдельного сопротивления.
1 / R eff или 1 / R T = 1 / R 1 + 1 / R 2 + 1 / R 3 … 1 / R n .
Параллельное соединение цепи имеет одинаковое напряжение, протекающее по всем ветвям цепи. У разных резисторов свои токи.
Использование и применение параллельного соединения
Параллельное соединение очень распространено. Различные лампы и электроприборы в наших домах подключаются параллельно, так что каждая из ламп или бобышек и приборов может работать независимо. Чтобы мы могли управлять отдельными лампами или нагрузками, они должны быть подключены параллельно.
Преимущества параллельной схемы
- Каждое подключенное электрическое устройство и устройство не зависят от других. Таким образом, включение / выключение устройства не повлияет на другие устройства и их работу.
- В случае обрыва кабеля или удаления какой-либо лампы все цепи и подключенные нагрузки не разорвутся, другими словами, другие светильники / лампы и электрические приборы будут работать без сбоев.
- Если добавить больше ламп в параллельные цепи освещения, их яркость не будет уменьшена (как это происходит только в цепях последовательного освещения).Потому что напряжение одинаково в каждой точке параллельной цепи. Короче говоря, они получают то же напряжение, что и напряжение источника.
- Можно добавить больше осветительных приборов и точек нагрузки в параллельных цепях в соответствии с будущими потребностями, если цепь не будет перегружена.
- Добавление дополнительных устройств и компонентов не приведет к увеличению сопротивления, но уменьшит общее сопротивление цепи, особенно когда используются устройства с высоким номинальным током, такие как кондиционер и электрические нагреватели.
- параллельная разводка более надежна, безопасна и проста в использовании. Неисправности в параллельных цепях освещения
Недостатки параллельных подключений
- Кабель и провод большего размера используются в цепи параллельного подключения освещения.
- При добавлении дополнительной лампочки в параллельную цепь требуется больше тока.
- Батарея разряжается быстрее при установке постоянного тока.
- Схема параллельного подключения более сложна по сравнению с последовательным подключением.
Связанное сообщение: Какая лампа светится ярче при последовательном и параллельном подключении и почему?
Последовательно-параллельные соединения и схемы
Схема не является последовательной или параллельной на следующем рисунке, то есть это последовательно-параллельная схема. Первые три лампы (B 1 , B 2 и B 3 ) подключены параллельно, а переключатели (S 1 , S 2 и S 3 ) подключены последовательно соответственно.B 7 , B 8 , B 9 и B 10 последовательно соединены друг с другом, в то время как они параллельны первым трем лампочкам (B 1 , B 2 и B 3 ) в то время как переключатели (S5 и S6) подключены параллельно к лампе (B 10 ). Кроме того, лампы (B 4 , B 5 и B 6 ) и выключатель (S 7 ) включены последовательно друг с другом, в то время как они параллельны (B 1 , B 2 и B 3 ) и так далее.
Поскольку схема является комбинацией последовательной и параллельной, мы не можем упростить ток, напряжение, сопротивление и мощность с помощью простого закона Ома. Мы должны применить различные теоремы, такие как теоремы Нортона, Тевенина, теоремы о максимальной передаче мощности и т. Д., Или упростим схему в основных последовательных и параллельных схемах, чтобы найти все эти величины.
Наиболее распространенная в настоящее время установка бытовой электропроводки с использованием этого метода электропроводки.
Последовательно-параллельная световая цепь и соединениеСравнение последовательного и параллельного подключения
Ниже в данной таблице показаны основные различия между последовательным и параллельным подключением.
| S No | Последовательная цепь | Параллельная цепь |
| Ток (I) | Ток одинаковый в каждой точке последовательной цепи: = I 2 = I 3 =…. I n | Ток в последовательной цепи складывается: I 1 + I 2 + I 3 +…. I n |
| Напряжение (В) | Напряжение складывается в последовательной цепи: V 1 + V 2 + V 3 +….V n | Напряжения одинаковы в каждой точке параллельной цепи: V 1 = V 2 = V 3 =…. V n |
| Сопротивление (R) и найти (R) | Сопротивления складываются в последовательной цепи: R 1 + R 2 + R 3 +… R n = R eff = R T | Сопротивление делится, когда в цепь добавляется дополнительная нагрузка. 1 / R T = 1 / R 1 + 1 / R 2 + 1 / R 3 … 1 / R n или I = G 1 + G 2 + G 3 +… G n |
| Чтобы найти ток (I) | I = V 1 / R 1 = V 2 / R 2 = V 3 / R 3 = V n / R n | I = V 1 / R 1 + V 2 / R 2 + V 3 / R 3 + V n / R n |
| Найти напряжение (В) | V = I 1 R 1 + I 2 R 2 + I 3 R 3 +… I n R n | V = I 1 R 1 = I 2 R 2 = I 3 R 3 =… I n R н |
P = I 2 R 1 + I 2 R 2 +… I 2 R n или P = V 1 2 / R 1 + V 2 2 / R 2 +… V n 2/ R n | P = V 2 / R 1 + V 2 / R 2 +… V 2/ R n или P = I 1 2 R 1 + I 2 2 R 2 +… I n 2 R n | |
| Правило делителя тока и напряжения | В 1 = В T (R 1 / R T ), V 2 = V T (R 2 / R T ) | I 1 = I T (G 1 / G T 900 32), I 2 = I T (G 2 / G T ) |
| Пути прохождения электрического тока | Только один путь | Два или несколько путей |
| Яркость лампы | Диммер, если добавлено больше ламп (P = V x I) | Ярче из-за того же напряжения |
| При обрыве цепи | Вся цепь бесполезна | Остальная часть цепь по-прежнему будет работать |
| Состояние батареи | Медленная разрядка батареи (Ач-номинал батареи) | Быстрая разрядка батареи (время работы и токи в ампер-часах) |
| Приложения | Используется для защиты цепи во время подключение предохранителей и автоматических выключателей последовательно с подключенными приборами | Используется в большинстве бытовых электропроводок |
Преимущества параллельного соединения по сравнению с последовательным соединением
Последовательное соединение — это соединение всех или отсутствующих схем.Это означает, что если одно из устройств выйдет из строя, все другие устройства также выйдут из строя, поэтому этот тип подключения хорош только тогда, когда мы хотим защитить устройство.
При сгорании предохранителя, например, из-за высокого тока, устройство, которое он защищает, не будет повреждено, потому что ток больше не будет достигать его. В то время как последовательное соединение — это все или ничего, параллельное соединение дает вам возможность дать нагрузкам и приборам их индивидуальный переключатель. Параллельное соединение обеспечивает сопротивление протеканию тока по сравнению с последовательным соединением.
Недостатки последовательной схемы освещенияРезисторы на 100 и 150 Ом, подключенные параллельно, будут иметь меньшее влияние на электрический ток по сравнению с резисторами на 50 и 40 Ом, подключенными последовательно. В электронных устройствах параллельное соединение имеет первостепенное значение. Все элементы в блоке питания подключены параллельно. Параллельное соединение продлевает срок службы электрической энергии. Сами элементы имеют свое внутреннее сопротивление, поэтому, если они были подключены последовательно, некоторая часть энергии будет потеряна, преодолевая внутреннее сопротивление, поскольку его влияние выше при последовательном подключении, чем при параллельном.
Похожие сообщения:
java — Параллельная сумма элементов в большом массиве
Переполнение стека- Товары
- Клиенты
- Случаи использования
- Переполнение стека Общественные вопросы и ответы
- Команды Частные вопросы и ответы для вашей команды
- предприятие Частные вопросы и ответы для вашего предприятия
- работы Программирование и связанные с ним возможности технической карьеры
- Талант Нанять технических талантов
- реклама Обратитесь к разработчикам по всему миру
Electronics Club — Последовательное и параллельное соединение
Клуб электроники — Последовательные и параллельные соединенияСледующая страница: Напряжение и ток
См. Также: Условные обозначения и электрические схемы
Соединительные компоненты
Есть два способа подключения компонентов:
В серии , так что каждый компонент имеет одинаковый ток .
Напряжение батареи делится между двумя лампами. Каждая лампа будет иметь половину напряжения батареи, если лампы идентичны.
Параллельно , так что каждый компонент имеет одинаковое напряжение .
Обе лампы имеют полное напряжение батареи. Ток батареи делится между двумя лампами.
Большинство цепей содержат сочетание последовательных и параллельных соединений
Иногда используются термины последовательная цепь и параллельная цепь , но только самые простые схемы полностью относятся к тому или иному типу. Лучше обратиться к конкретным компонентам и сказать, что они соединены последовательно, или соединены параллельно .
Например: схема показывает резистор и светодиод, соединенные последовательно (справа) и две лампы соединены параллельно (в центре). Переключатель соединен последовательно с двумя лампами.
Другой пример см. Ниже в разделе «Параллельные лампы».
Схема с последовательным
и параллельным подключением.
Лампы серии
Если несколько ламп соединены последовательно, все они будут включаться и выключаться вместе с помощью подключенного переключателя. в любом месте цепи.Напряжение питания делится между лампами поровну (при условии, что все они идентичны).
Если перегорит одна лампа, все лампы погаснут из-за разрыва цепи.
Параллельные лампы
Если несколько ламп подключены параллельно, каждая из них имеет полное напряжение питания. Лампы можно включать и выключать независимо, подключив переключатель последовательно с каждая лампа , как показано на принципиальной схеме. Такое расположение используется для управления лампами в зданиях.
Этот тип схемы часто называют параллельной схемой , но вы можете видеть, что это не совсем так просто — переключатели идут последовательно с лампами, а именно эти Пары переключателя и лампы , соединенные параллельно.
Коммутаторы серии
Если несколько двухпозиционных переключателей подключены последовательно, все они должны быть замкнуты (включены), чтобы замкнуть цепь.
На схеме показана простая схема с двумя последовательно включенными переключателями для управления лампой.
Переключатель S1 И Переключатель S2 должен быть замкнут, чтобы зажечь лампу.
Параллельные переключатели
Если несколько двухпозиционных переключателей подключены параллельно, только один должен быть замкнут (включен) для замыкания цепи.
На схеме показана простая схема с двумя переключателями, включенными параллельно для управления лампой.
Переключатель S1 ИЛИ Переключатель S2 (или оба) должен быть замкнут, чтобы зажечь лампу.
Следующая страница: Напряжение и ток | Исследование
Политика конфиденциальности и файлы cookie
Этот сайт не собирает личную информацию.Если вы отправите электронное письмо, ваш адрес электронной почты и любая личная информация будет используется только для ответа на ваше сообщение, оно не будет передано никому. На этом веб-сайте отображается реклама, если вы нажмете на рекламодатель может знать, что вы пришли с этого сайта, и я могу быть вознагражден. Рекламодателям не передается никакая личная информация. Этот веб-сайт использует некоторые файлы cookie, которые классифицируются как «строго необходимые», они необходимы для работы веб-сайта и не могут быть отклонены, но они не содержат никакой личной информации.Этот веб-сайт использует службу Google AdSense, которая использует файлы cookie для показа рекламы на основе использования вами веб-сайтов. (включая этот), как объяснил Google. Чтобы узнать, как удалить файлы cookie и управлять ими в своем браузере, пожалуйста посетите AboutCookies.org.
electronicsclub.info © Джон Хьюс 2020
Веб-сайт размещен на Tsohost
,Серия, параллельное и последовательно-параллельное соединение батарей
Серия , параллельная и последовательно-параллельная конфигурация батарей
Введение в соединения батарей
Кто-то может подумать, какова цель последовательного, параллельного или последовательно-параллельного подключения батарей или какая конфигурация является правильной для зарядки аккумуляторов, системы аккумуляторных батарей, автономной системы или установки солнечных батарей. Ну, это зависит от требований системы i.е. для увеличения напряжения путем последовательного соединения батарей, ампер-часов батареи (поскольку батареи рассчитаны в Ач, а не в амперах) или просто тока или мощности батарей путем подключения батарей параллельно или последовательно-параллельно для поддержания системы в соответствии с вашими потребностями , Если вам нужно знать, как это сделать, прочтите следующее пошаговое руководство по конфигурации первичных (неперезаряжаемых, например, элементы AAA) и вторичных (перезаряжаемых, например, свинцово-кислотных, никель-кадмиевых, никель-металлогидридных, литий-ионных и т. Д.) Батарей.
Мы получили несколько сбивающих с толку схем по этой теме, и они спрашивают, подключены ли батареи последовательно, параллельно или последовательно-параллельно и к какому из них они подходят ?. Итак, мы подробно обсудим последовательное, параллельное и последовательное параллельное соединение батарей со схематическими диаграммами и приложениями.
А теперь приступим…
Типы подключения батарей
Есть три основных типа подключения батарей.
- Последовательное соединение
- Параллельное соединение
- Последовательное параллельное соединение
Щелкните изображение, чтобы увеличить
Последовательное, параллельное и последовательно-параллельное соединение аккумуляторовНиже приводится подробная информация о каждом подключение.
Серийное соединение батарей
Если мы подключим положительный (+) полюс батареи к отрицательному (-), а отрицательный — к положительному полюсу, как показано на рисунке ниже, то конфигурация батарей будет последовательной.
Полезно знать:
При последовательном соединении батарей ток одинаков в каждом проводе или участке, а напряжение разное, т.е. напряжения складываются, например
В 1 + В 2 + В 3 ….Vn
На рисунке ниже две батареи по 12 В, 200 Ач соединены последовательно. Таким образом, общий эффективный ампер-час (Ач) будет таким же, пока напряжение является аддитивным.
т.е.
= 12 В + 12 В = 24 В, 200 Ач
Щелкните изображение, чтобы увеличить
Серия Подключение аккумуляторовКогда нам нужно и как подключить аккумуляторы последовательно?
Когда вам необходимо удвоить уровень напряжения в соответствии с потребностями вашей системы, сохраняя при этом ту же емкость или номинальную емкость в ампер-часах (Ач) батарей.
Например, если у вас есть две батареи на 12 В по 200 Ач и для установки вам нужна система 24 В. Просто подключите обе батареи последовательно, чтобы получить 24 В и одинаковый номинал в ампер-часах, то есть 200 Ач.
Имейте в виду, что при последовательном подключении батареи разряжаются медленнее, чем при параллельном подключении.
Вы можете сделать это с любым количеством батарей, т.е. получить 36 В, 48 В, 72 В постоянного тока и так далее, подключив батареи последовательно.
Эта система используется в различных установках солнечных батарей и других приложениях.
Параллельное соединение аккумуляторов
Если мы подключим положительную клемму (+) батареи к положительной, а отрицательную (-) к отрицательной клемме. Тогда конфигурация батарей будет параллельной.
Полезно знать:
При параллельном подключении напряжение будет одинаковым на каждом проводе или участке, а ток будет другим, т.е. ток складывается.
например
I 1 + I 2 + I 3 … + В
На рисунке ниже две батареи на 12 В, 200 Ач подключены параллельно.Таким образом, полное эффективное напряжение будет таким же, пока ампер-час складывается.
то есть
= 200 Ач + 200 Ач = 400 Ач, 12 В.
Щелкните, чтобы увеличить изображение
Параллельное подключение батарейКогда нам нужно и как подключить батареи параллельно?
Когда вам нужно удвоить емкость аккумулятора или номинальную мощность в ампер-часах (Ач) в соответствии с потребностями вашей системы, сохраняя при этом тот же уровень напряжения.
Например, если у вас есть две батареи на 12 В по 200 Ач и вам нужна система 12 В. для установки.Просто подключите обе батареи параллельно, так что общая емкость батареи будет 400 Ач и одинаковым уровнем напряжения, то есть 12 В.
Имейте в виду, что параллельная разрядка аккумуляторов происходит быстрее, чем при последовательном подключении аккумуляторов.
Это можно сделать с любым количеством аккумуляторов, т.е. получить одинаковый уровень напряжения при одновременном увеличении емкости аккумулятора в ампер-часах при параллельном подключении аккумуляторов.
Эта система используется в различных установках солнечных батарей и других приложениях.
Последовательно-параллельное соединение батарей
Если мы соединим две пары из двух батарей последовательно, а затем соединим эти последовательно соединенные батареи параллельно, то такая конфигурация батарей будет называться последовательно-параллельным соединением батарей.
Другими словами, это последовательная или параллельная цепь, но известная как последовательно-параллельная цепь. Некоторые из компонентов включены последовательно, а другие — в параллельной или сложной цепи из последовательно и параллельно соединенных устройств и батарей.
Связанное сообщение:
На рисунке ниже.
Шесть (6) аккумуляторов на 12 В, 200 Ач каждая подключены в последовательно-параллельной конфигурации.
ie
- B 1 и B 2 последовательно… 12 В + 12 В = 24 В, 200 Ач… Последовательное соединение
- B 3 и B 4 последовательно… 12 В + 12 В = 24 В, 200 Ач… Последовательное соединение
- B 5 и B 6 последовательно… 12В + 12В = 24В, 200Ач… Последовательное соединение
И затем пара этих батарей соединяется параллельно i.е. два параллельных комплекта из трех батарей соединены последовательно.
т.е.
Установить 1 = B 1 , B 3 , B 5 = Серия
Установить 2 = B 2 , B 4 , B 6 = Серия
И затем ,
Набор 1 и Набор 2 = Параллельно.
Таким образом, эффективное напряжение и ампер-час будут
Ампер-час (Ач) = 200 Ач + 200 Ач + 200 Ач = 600 Ач
Напряжения = 12 В + 12 В = 24 В. (Параллельное соединение)
Щелкните изображение, чтобы увеличить
Последовательное параллельное соединение батарейКалькуляторы, связанные с батареями:
Когда нам нужно и как соединить батареи последовательно-параллельно?
Когда вам нужно удвоить емкость аккумулятора или номинальное значение ампер-часов (Ач), а также напряжение аккумуляторов в соответствии с потребностями вашей системы.
Например, если у вас шесть батарей на 12 В, 200 Ач в час, и для установки вам нужна емкость 600 Ач и система 24 В. Теперь у вас есть два набора из трех батарей, просто подключите два набора из трех аккумуляторов последовательно, а затем подключите два набора параллельно (как показано на рис. Выше), где общая емкость аккумулятора будет 600 Ач, а уровень напряжения — 24 В.
Это можно сделать с любым количеством аккумуляторов, т.е. получить разный уровень напряжения, а также увеличить емкость аккумулятора в ампер-часах при последовательно-параллельном соединении аккумуляторов.
Эта система используется в различных установках солнечных батарей и других приложениях.
Сравнение последовательного, параллельного и последовательно-параллельного подключения
В приведенной ниже таблице показаны основные различия между последовательным и параллельным подключением.
Щелкните изображение, чтобы увеличить
Сравнение последовательного, параллельного и последовательно-параллельного подключенияОбщие меры предосторожности и инструкции по подключению и установке батарей
Предупреждение и инструкции:
- Никогда не замыкайте и не касайтесь положительного (+) клемма батареи с отрицательной (-) клеммой батареи, чтобы избежать короткого замыкания, повреждения, травмы, взрыва или пожара.
- Всегда подключайте аккумулятор того же уровня напряжения и емкости, чтобы избежать проблем с зарядкой и сокращения срока службы аккумулятора.
- Не путайте (это может быть опасно) со сложной разводкой и подключением аккумуляторов последовательно-параллельно. Всегда делайте правильные расчеты и делайте схемы и схемы соединений батарейных блоков, прежде чем применять их на практике, чтобы быть в безопасности.
- Особое внимание следует уделять полярности при зарядке аккумуляторных батарей, чтобы избежать короткого замыкания и возникновения опасных ситуаций.
- Когда аккумулятор полностью зарядится, снимите зарядное устройство, чтобы избежать перегрева (в случае неавтоматического зарядного устройства или контроллера заряда).
- Всегда заряжайте аккумулятор при комнатной температуре.
- Не пытайтесь заряжать первичные элементы. т.е. не заряжайте неперезаряжаемые батареи.
- Отсоедините аккумулятор от подключенной нагрузки, если он больше не используется, чтобы избежать коррозии и утечки.
- Отключите источник заряда аккумулятора и нагрузку перед подключением или отключением клемм.
Соответствующие инструкции по подключению и подключению аккумуляторов:
.
